Как подключить терморегулятор к обогревателю?

Терморегуляторы для обогревателей торговой марки terneo бывают двух видов в зависимости от способа монтажа — с установкой их непосредственно в электрическую розетку (rz, srz, rzx, pro-z) либо в предварительно смонтированный подрозетник (rol, vt,  pro и sen).

Далее подробнее разберем — как нужно подключать терморегуляторы к обогревателям? Подключение терморегуляторов, предназначенных для розеток, делается следующим образом. Вилку регулятора вставляют в ответную часть стандартной розетки (расчетный ток которой не менее 16 А) с заземляющей клеммой (соединенной с соответствующим контуром здания). Важно обеспечить надежные контакты во всех парах клемм. К штатной розетке терморегулятора нужно подключить вилку, к примеру, от инфракрасного нагревателя (нагрузки). В свою очередь, его ток не может превышать те же 16 А.

Важно помнить, что все терморегуляторы terneo предназначены для эксплуатации исключительно внутри помещений. При этом риски от попадания влаги и водяных брызг в месте монтажа этих регулирующих устройств должны быть сведены к минимуму. Монтировать регуляторы в бассейнах, ванных и туалетных комнатах, кухнях следует так, чтобы полностью исключить случайные попадания брызг на них. Не рекомендуется устанавливать терморегуляторы рядом с нагревательным / охладительным оборудованием или на уровне пола. Также регулирующие устройства нельзя подвергать воздействию сквозняка и прямого солнечного света.

От короткого замыкания цепь питания нагревателя защищает автоматический выключатель (АВ). Его обязательно устанавливают перед терморегулятором. АВ должен быть рассчитан на номинальный ток до 16 А. Его подключают в разрыв фазного проводника в соответствии со схемой 2. Устанавливают АВ внутрь распределительного щитка. Аналогично, чтобы защитить пользователей от поражения током утечки, поставьте также в щит устройство защитного отключения (УЗО). Важно — ток, коммутируемый терморегулятором, должен быть не более 2/3 от максимальной величины, приведенной в паспорте устройства.



Теперь рассмотрим, как подключить обогреватель через терморегулятор, который смонтирован в подрозетник.

Для устройств моделей rol, vt и pro важно отметить следующее. При первом включении нужно обязательно внести в настройки этих терморегуляторов мощность, которую нагреватель (нагрузка) потребляет от электросети. Это позволит термодатчику более правильно измерять температуру, а терморегуляторы моделей pro и pro-z за счет этого правильнее ведут статистику энергопотребления нагрузки.

Все терморегуляторы, устанавливаемые в подрозетник (rol, vt, pro и sen), надо монтировать на внутренних стенах помещений, не освещаемых напрямую солнцем и вдали от мощных потоков воздуха (сквозняков). Это делается для корректного измерения температуры встроенным датчиком. Допустимая высота установки терморегуляторов равна 0,4 – 1,7 м относительно уровня пола (рис.1). Перед установкой в стене делают круглое углубление под монтажную коробку (стандартный диаметр 60 мм) и канавки, в которые укладывают и фиксируют провода питания. Их с запасом заводят в подрозетник.

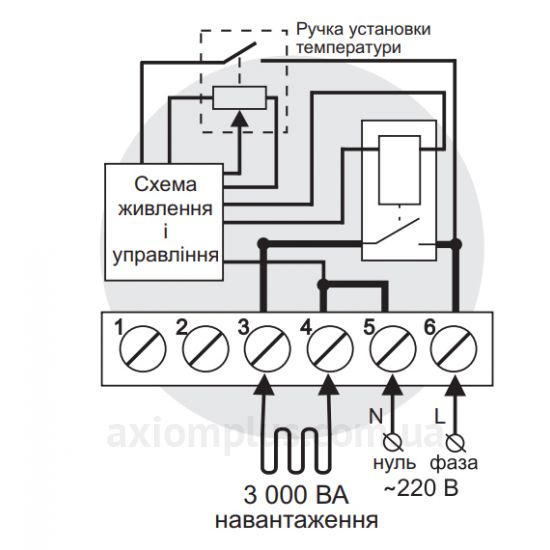

Затем для терморегуляторов выполняют электрические соединения. С регулятора демонтируют декоративную лицевую панель, помещают его внутрь подрозетника и закрепляют там винтами. Соединительные клеммы терморегуляторов рассчитаны на провода сечением до 2,5 мм² (рекомендуется не меньше, чем 2 × 1 мм²). Чтобы уменьшить механические усилия на клеммах, используют многожильный провод из мягкого металла (медь). Алюминий крайне не желателен. Жилы обжимают в клеммах с помощью отвертки с плоским лезвием (ширина не более 3 мм), момент затяжки не должен превышать величину 0,5 Н × м. Более широкое лезвие инструмента может повредить клеммы. Это ведет к отказу в гарантийном ремонте терморегулятора.

Важно контролировать, чтобы коммутируемый регулятором к обогревателю ток не превышал 2/3 паспортного. В противном случае нагреватели подключают посредством контактора (схема 3). В его качестве может выступить подобранное (на соответствующий ток) силовое реле либо магнитный пускатель. Это делается в нескольких случаях:

• Если питающее напряжение может сильно превысить 230 В, что приведет к возрастанию мощности, потребляемой нагрузкой.
• К регулятору надо подключить один или несколько нагревателей, суммарная мощность которых больше 3000 ВА. При этом мощность нагрузки в терморегуляторе надо устанавливать минимальной для правильных показаний датчика температуры воздуха.



Оцените новость:

Как подключить терморегулятор к инфракрасному обогревателю

Если у вас дома есть инфракрасный нагреватель, то термостат для него просто необходим. Терморегулятор для инфракрасного обогревателя способен контролировать и поддерживать заданные значения температуры в течение длительного времени. Кроме того, он позволит прогревать комнаты заранее, снизит риск возникновения пожара и сделает атмосферу в вашем доме максимально комфортной. Чтобы разобраться в тонкостях подключения терморегулятора к инфракрасному обогревателю, мы для начала рассмотрим принцип его действия, механизм работы и выделим основные типы термостатов.

Как это работает

Как правило, термостат функционирует циклично, при этом происходит размыкание и замыкание электросети. В это время температурный датчик отправляет сигналы и тем самым осуществляет регулирование температуры.

Если температура повышается, снижается сопротивление внутреннего датчика. Если сопротивление снова повышается, достигается нужная температура, терморегулятор запускается, и электроцепь размыкается. Когда температура снижается и датчик остывает, происходит обратный процесс: повышается сопротивление, терморегулятор включается снова, но на этот раз возникает замыкание цепи. Далее происходит подключение терморегулятора непосредственно к инфракрасному обогревателю и температура в помещении устанавливается

автоматически.

Терморегулятор управляет климатом в комнате и основным источником тепла. Он сам включается и выключается, когда это необходимо.

Как известно, инфракрасные микатермические обогреватели греют не окружающее пространство, а предметы, находящиеся в нем. Термостат же делает данный процесс более удобным и продуманным.

Типы термостатов

По цикличному принципу, описанному выше, функционируют практически все термостаты. В то же время между ними существует множество различий, что влияет на алгоритм подключения, режим управления и настройку:

Механические терморегуляторы

Применяются они не так часто, но отличаются надежностью и простотой работы. По сути, механический термостат представляет собой небольшую пластмассовую коробочку

, имеющую рычажок для управления температурным режимом. Для удобства использования у подобного термостата имеется специальная шкала с делениями (стандартный шаг – 1 градус).

Механический терморегулятор не совсем подходит для современного ИК обогревателя, но его подключение осуществить совсем несложно.

Дело в том, что подсоединение в данном случае не требует электросети, процесс полностью механизирован. Управление климатическим режимом происходит через нагрев или охлаждение мембраны внутри конструкции термостата. Как правило, кроме рыжачка — переключателя температуры на корпусе термостата есть кнопка и световой индикатор включения.

Почему механика популярна? В схеме подключения терморегулятора с механическим принципом просто разобраться даже новичку, а нехитрая конструкция обеспечивает долговечность службы. Кроме того, такое устройство стоит гораздо дешевле электронных собратьев.

Электронные терморегуляторы

Одной из основных особенностей этих устройств является наличие дисплея, на котором указана вся необходимая информация о настройках и процессах, происходящих в нагревателе и окружающем пространстве. Для них требуется обязательное подключение к электросети. Подобные модели более дорогие, нежели механические. Панель управления может быть как кнопочной, так и сенсорной.

В некоторых программируемых моделях можно задавать такие параметры, как отопление на день или неделю.

Управлять такими устройствами можно и дистанционно, например, с помощью мобильных приложений.

Кроме того, к подобному термостату вы сможете подключить не только инфракрасный обогреватель, но и систему полов с подогревом. Для этого нужно лишь слегка изменить температурные настройки.

Микатермический обогреватель, оснащенный электронным термостатом, не следует устанавливать под уф-лучами солнца или в зоне сквозняков, тогда он прослужит гораздо дольше и избежит поломок.

Варианты подключения терморегулятора

Теперь необходимо выяснить, как подключить терморегулятор к инфракрасному обогревателю, если в подобной работе вы не имеете никакого опыта:

1. Микатермический обогреватель для дома не должен быть мощностью более 3 кВт.
2. Термостат не рекомендуется устанавливать непосредственно рядом с прибором.
3. Избегайте попадания солнечных лучей на корпус термостата.
4. Нежелательно подключение инфракрасного обогревателя к терморегулятору в комнатах с повышенной влажностью.

Схема подключения термостата к ИК-обогревателю

Рассмотрим стандартную схему подключения бытового инфракрасного обогревателя через терморегулятор (подробнее — в статье подключаем инфракрасный обогреватель через терморегулятор):

1. Как правило, микатермический обогреватель подключается к стандартной розетке или с помощью выделенной линии от автомата на электрощитке. Термостат же встраивается в сеть между обогревателем и автоматом.
2. Обратите внимание на конструкцию термостата. У него есть четыре клеммы: две на входе и соответственно, столько же на выходе.
3. Если подключается один обогреватель, то от электрического щитка к клеммам устройства отходят две жилы. К клеммам, которые располагаются на выходе (плюсовые и минусовые) подсоединяются два провода. При этом важно учитывать полярность. Клеммы соединяются непосредственно с микатермическим обогревателем.
4. Если происходит установка двух обогревателей, то от автомата до регулятора снова подводится пара проводов: нейтраль и фаза, а от регулятора уже делается разводка на пару обогревателей. Тип подключения при этом — параллельный.

Иногда инфракрасные обогреватели с терморегулятором требуют более сложного подключения. Чтобы верно выполнить каждый шаг, лучше следовать рекомендациям видео, где все наглядно показано и дополнено комментариями. Все зависит от конструкции термостата и самого ИК-нагревателя:

1. Термостат подсоединяется к автомату на электрическом щитке.
2. Клеммы на выходе (+ и -) соединяются с магнитным пускателем.
3. Контакты пускателя соединяются непосредственно с инфракрасным отопительным прибором.

Подключение двух обогревателей к термостату

Стоит отметить, что данный алгоритм подходит и к регулятору промышленных отопительных устройств.

Советы по установке

Инфракрасные обогреватели с терморегулятором предполагают соблюдение правил безопасности. При работе с термостатом необходимо помнить о заземлении. Контур заземления вашего климатического прибора обязан иметь проводники определенной толщины и с небольшим сопротивлением.

Лучше всего располагать термостаты на стене. Для одного помещения достаточно одного регулятора. Прибор нежелательно прикрывать чем-либо: тканью, занавесками, предметами интерьера.

Заключение

Чем же так хороши инфракрасные обогреватели с терморегулятором? Они значительно облегчают процесс контроля климата в комнате, экономят электроэнергию и заранее прогревают помещение даже в том случае, если вы находитесь далеко от дома.

Преимуществ огромное множество, сложность состоит лишь в том, чтобы правильно подключить термостат к отопительному оборудованию. Поэтому важно шаг за шагом следовать инструкциям по руководству и соблюдать технику безопасности.

Подключение терморегулятора (термостата) к тену: схема подсоединения

Для создания комфорта внутри жилого помещения существует множество устройств, среди которых различные приборы, принимающие на себя функцию по регулировке температуры воды или окружающего воздуха. К данному типу устройств относится терморегулятор, это изделие призванное после настройки самостоятельно поддерживать температуру тена или другого нагревательного элемента путем включения и выключения электрического питания. В данной статье рассмотрен вопрос, как подключить терморегулятор, а также приведена схема подсоединения контролера к системе теплого пола.

Как подключить термостат

Виды терморегуляторов

Существует два основных типа терморегуляторов, которые различаются в зависимости от принципа работы:

1. Механические приборы – это термостаты, которые регулируют температуру исполняющего устройства размыканием контакта между двумя пластинами разной плотности. При нагревании датчика сигнал поступает в корпус контактора и передает импульс на размыкание или замыкание пластин;

Электронный термостат

2. Электронный термостат. В данном случае информация, поступающая от датчика температуры, анализируется в цифровом процессоре, только после этого выполняется команда на подачу питания на нагревательный элемент.

В обоих случаях управление осуществляется вручную, методом выставления необходимой температуры на корпусе контролера. Также можно выделить классификацию терморегуляторов на основании визуализации и клавиш управления. Термостаты бывают с проворачиваемыми дисками со шкалой, кнопками настройки или сенсорным экраном. Принцип работы всех перечисленных изделий существенно не отличается друг от друга.

Также существует классификация термостатов по типу размещения: наружные или внутренние. В зависимости от решаемой задачи, устройство может устанавливаться в стену в предварительно проделанную нишу. Строительный размер такого прибора совпадает с обыкновенной розеткой, поэтому его часто монтируют в прорубленное коронкой отверстие.

Терморегулятор с наружным расположением имеет более толстый корпус, который закрыт со всех сторон пластиковыми пластинами. Минус такого устройства – его габарит, в связи с невозможностью расположить прибор внутри стены он будет выступать на плоскости, к тому же при подключении к нему кабеля придется устраивать дополнительный канал из гофрированной трубы или пенала.

Сферы применения терморегуляторов

Термостаты получили широкое распространение в различных сферах, как в промышленности, так и в обычном быту. Чаще всего указанные приборы можно встретить в системах теплого пола с нагревательным элементом в виде греющего жгута, который располагается в стяжке. При подаче питания на электроды провода нагреваются и отдают тепло всем окружающим слоям, для правильной работы система оборудована датчиком температуры, встроенным в стяжку. Контроллер может использоваться для электрического или водяного теплого пола, принцип его работы от этого не меняется.

Термостат с датчиком для теплого пола

Также термостат применяется в нагревательных или отопительных котлах для автоматической регулировки уровня нагрева внутренней среды. Данными приборами многие производители укомплектовывают нагревательные приборы уже на стадии изготовления, но даже если конструкцией котла это не предусмотрено, контролер на линию можно установить самостоятельно.

Подключение терморегулятора

Так как терморегуляторы можно использовать как для контроля нагревательных элементов, так и управления охладителем, в конструкции прибора имеется два типа контактов и клемм. Во время самостоятельного подключения устройства в систему необходимо строго соблюдать полярность контактов и не допускать противоречий в схеме.

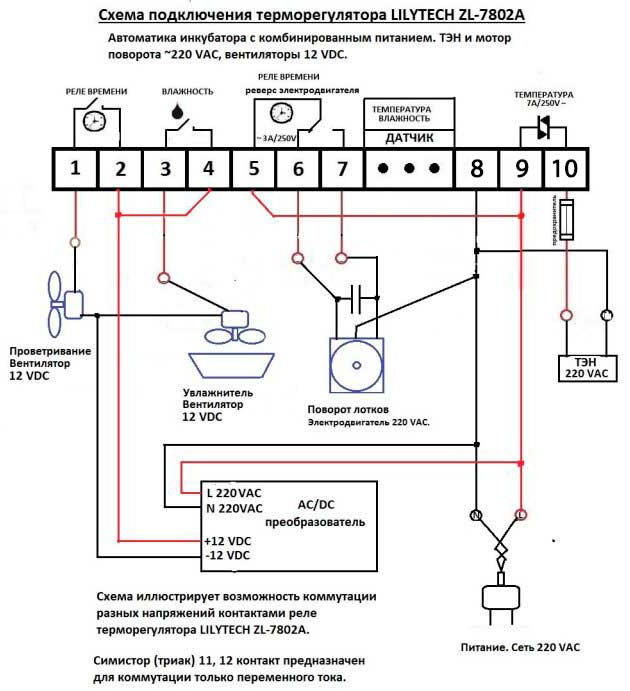

Схема подключения термостата

Для подсоединения механического термостата не требуется подводки электричества, так как все управление и размыкание выключателя осуществляется путем физического изменения характеристик нагревающейся пластины. Для подключения данного прибора нужно следовать приведенному ниже алгоритму:

1. В документациях к приборам имеется обозначение клемм по номерам, в соответствии с этими показателями необходимо осуществлять сборку системы. В первую очередь, нужно подсоединить нулевой кабель к электродам коробки и отвести его сразу на потребляемые нагревательные элементы, например, теплый пол;
2. Фаза заводится в контроллер напрямую, без подключения к бытовым приборам. Коробка сама будет распределять электричество в момент включения контактов. В некоторых устройствах необходимо проложить перемычку внутри термостата от плюсового провода на индикатор работы, который показывает сигнал в момент включения нагревателя и на протяжении всего периода работы;
3. В управляющем устройстве расположены клеммы для подключения охладительного нагревательного элемента, а также для внешнего датчика температуры. Все устройства должны подсоединяться последовательно, ток при этом должен быть отключен полностью. Это типичная схема подключения терморегулятора, которая наиболее распространена в системах теплого пола или инфракрасного отопления помещения;
4. Датчик температуры присоединяется в последнюю очередь, после чего выполняется тестовый запуск системы и проверка напряжения на всех элементах.

Схема с использованием автомата

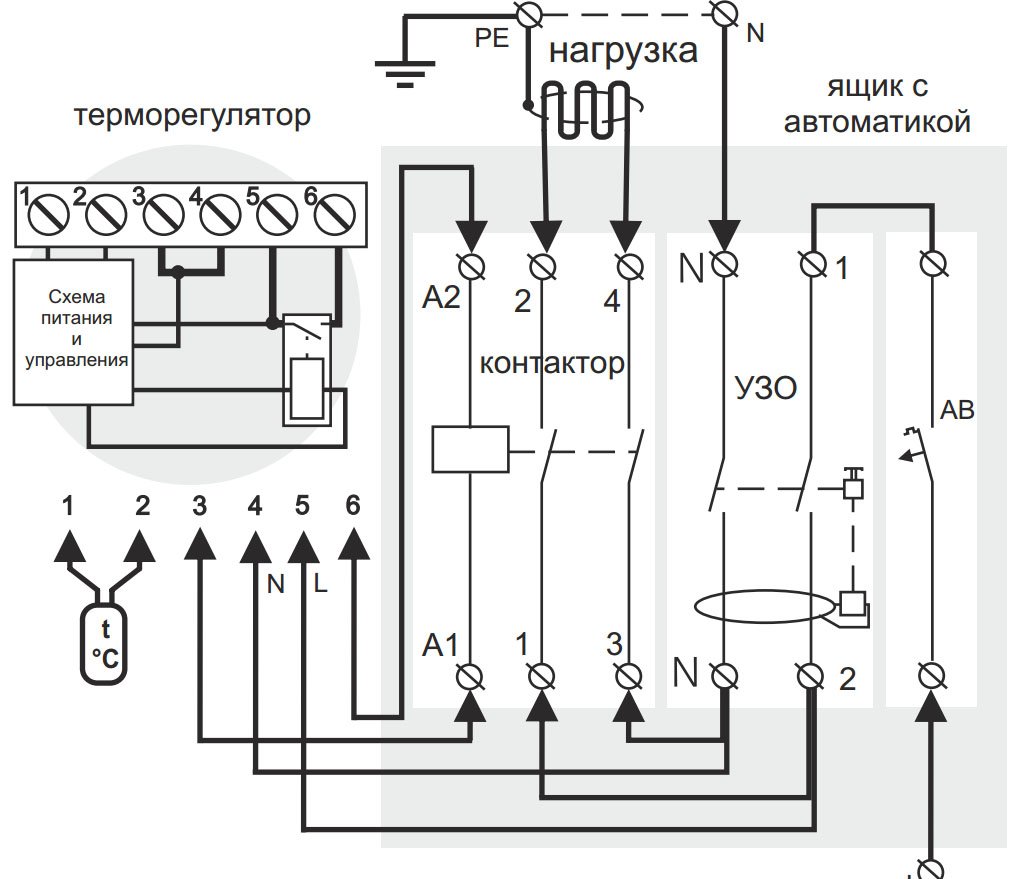

Существует также схема подключения термостата с использованием магнитного автоматического выключателя, чаще всего данную схему применяют при наличии нескольких управляемых устройств, требующих для работы ток с высоким напряжением. При этом автомат подключается в разомкнутую сеть плюсового кабеля параллельно с термостатом, дополнительно имеется связующий кабель с устройством управления. Ток на потребляющие приборы подается через автоматический выключатель, но управление им осуществляет термостат. Нагревательные элементы связаны с контролером только на параллельной линии и через автомат, это позволяет эксплуатировать систему с высоким напряжением без перебоев и в безопасном режиме. В случае возникновения аварийной ситуации сработает выключатель и полностью обесточит все устройства.

Таким образом, из схемы видно, что терморегулятор подключается к нагревательным или охладительным приборам непосредственно перед подачей на них напряжения, то есть контролер будет первым элементом в системе. Многие термостаты оборудованы электронной микросхемой и процессором, которые, кроме показателей температуры, дают дополнительные данные о различных показателях, таких как состояние влажности в помещении, давление и время, необходимое для достижения заданных параметров. Такие устройства имеют стоимость гораздо выше, чем механические терморегуляторы бытового назначения.

Подключение термостата к системе теплого пола

В зависимости от типа нагревательного кабеля в системе теплого пола, схема подключения будет разной. Существует два типа пола: с одножильным и двух жильным жгутом, принцип работы между ними схож, но у многожильного кабеля ресурс работы, а также технические показатели по скорости и высоте нагрева намного выше.

Подключить термостат к одножильной системе проще – достаточно присоединить два нулевых кабеля в одну клемму, а фазу – в соответствующее гнездо. При этом ток будет проходить через всю длину последовательно по кольцу закладки жгута.

В двухжильном кабеле все провода выходят с одной стороны, поэтому подключение осуществляется последовательно – один провод в одну клемму. Ток при данной схеме проходит по всей длине нагревательного элемента и возвращается по тому же пути в одном направлении.

Таким образом, при соблюдении всех правил и алгоритма подключения термостата к любой схеме останется только настроить прибор на нужные параметры путем вращения колеса по шкале температуры.

Видео

Оцените статью:

Как установить терморегулятор правильно? Монтаж терморегулятора с Леруа Мерлен.

1 Меры предосторожности

Как установить терморегулятор или программатор, не подвергая себя опасности:

• Перед началом работы отключите электричество с помощью главного рубильника
• Соблюдайте нормы использования устройств
• Используйте изделия, соответствующие нормам России

2 Выбор необходимых проводов

Выбирайте стандартный цвет провода в соответствии с его назначением, а сечение провода в соответствии с назначением линий групповых сетей (освещение, розетки).

Цвета
Красный, черный, коричневый, фиолетовый, оранжевый цвета: фаза Только желто-зеленый цвет: земля Только голубой цвет: нейтраль

	Это полезно
	Все линии групповых сетей, без исключения, в том числе в линии освещения, должны быть оснащены проводом заземления.

3 Разрывная мощность программируемого терморегулятора

Как правило защита программируемых терморегуляторов срабатывает при приеме тока 5 А, то есть, в соответствии со следующей формулой, при максимальной мощности 1100 Ватт:

1. Если у вас электрическое отопление : А/Конвектор без контрольного провода В этом случае вы должны сравнить суммарную мощность конвекторов, которые вы хотите подключить к программируемому терморегулятору, с его разрывной мощностью . Если суммарная мощность конвекторов ниже 1100 Ватт , то вы можете напрямую подсоединить их к программируемому терморегулятору. Если же суммарная мощность выше 1100 Ватт, то вам необходимо подключить их через переключатель мощности для того, чтобы не превышать допустимую мощность программируемого терморегулятора.

2. Если у вас индивидуальное водяное отопление:

Вы можете подсоединить котел отопления напрямую с программируемым терморегулятором.

Однако в начале убедитесь в том, что его мощность не превышает 1100 Ватт.

4Выбор места расположения программируемого терморегулятора

Рекомендуемая высота – 1,50 м. Установите терморегулятор в легкодоступном месте, защищенным от источников тепла (камин, солнечный свет…) и сквозняков (окно, дверь).

Если вы устанавливаете только программатор, то можете выбрать для него любое место.

5Установка программируемого терморегулятора или программатора

Чтобы закрепить программируемый терморегулятор, сдвиньте крышечку и достаньте из отделения для батареек комплект шурупов и дюбелей.

Используя само устройство, для определения габаритов приложите его к стене в том месте, куда оно будет установлено, и отметьте с помощью отвертки место для двух прежних отверстий.

	Это более надежно
	Имейте в виду, что ваш программируемый терморегулятор работает от батареек. Не забудьте приобрести их до начала установки устройства.

6Подсоединение программируемого терморегулятора к сети

1. Схема подсоединения терморегулятора электрического отопления (без контрольно провода)

Если мощность конвекторов не превышает 1100 Ватт:

Нет необходимости устанавливать переключатель мощности. В этом случае схема подсоединения будет выглядеть так:

Если мощность конвекторов превышает 1100 Ватт:

Необходимо установить переключатель мощности. В этом случае схема подсоединения будет выглядеть так:

2. Схема подсоединения терморегулятора электрического отопления (с контрольным проводом)

Подсоедините фазу к клемме программатора под номером 2. Подсоедините все контрольные провода к клеммной колодке на электрораспределительном щитке. Протяните провод, общий для всех контрольных проводов, и подсоедините его к клеммам 1 или 3 программатора (каждая клемма для одной зоны).

Схема подсоединения программатора для двух зон отопления

3. Схема подсоединения терморегулятора электрического отопления с контрольным проводом или без него с помощью «тока несущей частоты»

В подобных устройствах сигналы, исходящие от излучения «тока несущей частоты», передаются к электросети. Приемники, размещенные на конвекторах, принимают эти сигналы и, в зависимости от полученного сигнала, включают или не включают управляемые конвекторы.

Приемники необходимо выбирать в соответствии с тем, оснащены ли ваши конвекторы контрольным проводом или нет. Посоветуйтесь с консультантом отдела электрических товаров.






Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Как самому подключить терморегулятор к тёплому полу

Преимущества термостата не удастся ощутить, если подключение будет выполнено неправильно. Попробуем разобраться, что необходимо знать, чтобы избежать досадных ошибок. В связи с ежегодным поднятием цен на энергоносители, актуальность приобретают дополнительные источники обогрева.

В дело идут конвекторы, всевозможные обогреватели и даже кондиционеры. Но наиболее эффективным способом остаётся подогрев пола. Благодаря нагреванию поверхности под ногами, тепло остаётся не только внизу, но и постепенно поднимается вверх, повышая температуру в помещении. И что интересно, это не очередной рекламный ход вездесущих маркетологов, а элементарные законы физики. В конце статьи Вы можете скачать инструкции по монтажу и эксплуатации терморегулятора на примере конкретной модели.

Что можно узнать из инструкции к терморегуляторам для тёплого пола

Эффективность такого подогрева возрастёт в разы, если к тёплому полу подключить терморегулятор. Это даст возможность не только контролировать температуру воздуха в помещении, но и поддерживать её на определённом уровне. С первого взгляда может показаться, что эту процедуру невозможно выполнить без помощи квалифицированного специалиста. Но, как только вы детально изучите инструкцию к терморегулятору для тёплого пола, которая идёт с ним в комплекте, неуверенность мгновенно исчезнет.

Принцип работы термостата основывается на снятии показаний температурного датчика, и автоматическом прекращении подачи энергии в тот момент, когда температура нагревательных элементов достигнет заданного значения. При этом, сам прибор не отключается, а продолжает функционировать. При снижении температуры ниже определённой отметки, термостат возобновит подачу электричества в систему. Согласитесь, это очень хорошая помощь, которая в итоге позволит существенно сэкономить.

подключение терморегулятора

схема подключения кабельного теплого пола



Термостаты могут быть нескольких видов. Самые простые и надёжные — электронные и механические. Электронные с возможностью программирования являются более сложным вариантом, а их функции, зачастую, так и не используются в полной мере. Определить тип вашей модели позволит инструкция к терморегулятору для тёплого пола.

Читайте также нашу статью о подключении электрического теплого плинтуса.

Как выполнить подключение терморегулятора к тёплому полу

подключение терморегулятора



Вне зависимости от типа, принцип подключения терморегулятора к тёплому полу имеет схожие моменты. В комплекте вы найдёте датчик температуры, клеммы, монтажную коробку и инструкцию к терморегулятору для тёплого пола.

Подключение прибора не составит труда. Очень часто он монтируется прямо в стену, по типу обычного выключателя. Для начала вам необходимо сделать углубление в стене для монтажной коробки. Туда же подводится два провода термодатчика и сети, один из которых будет ноль, а второй — фаза.

схема подключения терморегулятора



Теперь непосредственно подключение

Сбоку на приборе вы можете видеть гнёзда. К ним нужно подвести провода датчика, нагревательного элемента и сети. Для удобства монтажа они имеют разный цвет, означающий определённую маркировку. Коричневый, белый или чёрный цвет обозначает фазу, жёлто-зелёный — это земля, а синий — ноль. Порядок подключения выглядит следующим образом: провода сети подключаются к гнёздам 1 и 2, фаза закрепляется на контакте 1, ноль на контакте 2. На контактах 3 и 4 подключение выполняется с обратной последовательностью: сперва ноль, а затем фаза. Провода, идущие от температурного датчика, подключаются без осуществления полярности к гнёздам 6 и 7.

На этом подключение терморегулятора к тёплому полу готово. Теперь вам нужно проверить его работоспособность. Для этого просто включите питание и систему нагрева, а на приборе установите минимальную температуру. Как только процесс пошёл, положение термостата необходимо перевести на максимальный режим. Если всё исправно, то вы услышите щелчок, который просигнализирует о замыкании цепи нагрева.

схема



В зависимости от вида и модели, схема подключения может иметь некоторые отличия. Как правило, они не существенны. Чтобы обезопасить себя от неудачи, просто внимательно изучите прилагаемую к прибору инструкцию, и, конечно же, следуйте нашим рекомендациям.

Скачать инструкцию по монтажу терморегулятора devireg d-535 можно тут. Также Вы можете скачать руководство по настройке и использованию терморегулятора devireg d-535 в качестве примеров.

Как подключить терморегулятор к инфракрасному обогревателю

В условиях современной жизни, при пользовании нового оборудования, возникает потребность в оптимизации используемого оборудования, для комфортного и эффективного повседневного пользования. Сюда входит эксплуатация приборов, которые помогают сокращать расходы за электроэнергию, увеличивать эффективность, а также совершать контроль над всей системой отопления вашего дома. Примером таких приборов являются терморегуляторы для инфракрасных обогревателей. Как подключить терморегулятор к инфракрасному обогревателю, а также как правильно его использовать, вы узнаете в нашей статье.

Технические характеристики и виды терморегуляторов

Итак, для того, чтобы приступить, собственно, к монтажу оборудования, нужно знать и иметь представление о его устройстве и характеристиках. Это необходимо для того, чтобы максимально правильно выяснить эффективность того или иного прибора именно для вашего пользования.

Терморегулятор, как говорит само его название, производит регулировку температуры в помещении. Делает он это, измеряя температуру воздуха в комнате, и в зависимости от полученных результатов, и настройки, уже регулирует отопительную систему. То есть, если у вас установлен один или несколько обогревателей, не важно, которые нагнали определённую температуру, и после чего выключаться, то это и есть работа нашего терморегулятора. Принцип работы прост и не требует каких-то углублённых знаний.

На данный момент на рынке можно найти два вида термостатов: электронный и механический. На вид они все похожи на коробок небольшого размера, зачастую сделанного из пластмассы. На лицевой части обязательно имеется регулятор температуры, хотя бывают модели, где он размещён с боку. Вид прибора зависит от производителя, модели и соответственно от его цены. Как правило, механические регуляторы температуры, имеют управление в виде колеса или кнопочек, а электронные оснащены сенсорным дисплеем или большим набором кнопок, а также имеют дистанционное управление.

Производители рекомендуют использовать механические терморегуляторы только в том случае, когда в помещении всегда кто-то находиться. Электронные более умные в этом плане и не нуждаются в постоянном контроле.

Подключаются термостаты ко всем современным обогревающим устройства и инфракрасные обогреватели не исключение. Именно про них речь и пойдёт в нашей статье.

Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры

Установка терморегулятора на ИК обогреватель

Монтаж такого оборудования как терморегулятор, не требует больших знаний в сфере электротехники, однако некоторые пункты нужно знать обязательно. Например, необходимо подобрать правильное место для размещения вашего прибора, независимо от его разновидности. Лучше всего производить монтаж в местах с низкой влажностью, приборы этого очень сильно не любят, могут глючить и через время вообще прийти в негодность, особенно это касается механических устройств, так как электронные больше защищены от внешнего воздействия и имеют герметизацию. Также не стоит размещать прибор возле источников тепла или солнечного света, например, возле кухонной печи, обогревателей и напротив открытых окон. Это первый шаг при установке терморегулятора для инфракрасных обогревателей – подбор места установки.

Далее следует уже сама установка. В этот процесс входит подключение прибора к сети и обогревателю. Для корректного соединения всех элементов между собой, используется автоматическое реле, которое служит источником питания для вашего обогревательного прибора, в нашем случае ИК обогревателя. Существует несколько схем, которые используются для монтажа термостатов, они будут предоставлены ниже.

Смотрите также – Какой вид обогревателя выбрать для дома или квартиры

Схемы подключения терморегулятора к обогревателю

Существует несколько схем подключения терморегулятора в систему отопления, как простых, так и сложных, однако это можно сделать своими руками. Итак, самым простым вариантом будет схема с одним термостатом и одним обогревателем. Схема ну очень проста: автомат имеет две пары контактов, один из них присоединяется непосредственно к терморегулятору. Естественно контакты — это ноль и фаза, каждому знакомому с электротехникой должны быть понятны эти значения. Остальная пара проводов соединяется уже с обогревателем.

Вариант номер два немного посложнее, так как подразумевает параллельное подключение обогревателя через термостат. Этот способ позволяет подключить к терморегулятору несколько отопительных приборов. Схема тоже достаточно проста, если в ней разобраться. От автоматического выключателя пара проводов идёт на термостат, а уже от него идёт разводка контактов на ваши ИК обогреватели.

Самым сложным, является схема соединения, в которой также используется один терморегулятор для нескольких приборов обогрева помещения, но отличие от второго в самом подключении. Итак, для того, чтобы смонтировать эту схему, используется магнитный пускатель, а схема подключения индивидуальная. Так же есть уже готовые схемы, просто бери да устанавливай, однако это не гарантирует вам стабильной работы системы. Данный вариант является самым практичным и распространённым.

Смотрите также – Как выбрать идеальный кондиционер для дома и квартиры

Вывод

Терморегулятор для инфракрасных обогревателей является отличным решением для отопительной системы дома, офиса и прочего. Подключение осуществляется как самостоятельно, так и при помощи мастера. Как подключить терморегулятор к инфракрасному обогревателю вы можете найти инструкцию в комплекте с прибором или найти в интернете. Надеемся наша статья была полезна.

Смотрите также:

Как подключить терморегулятор и заземление?

В статье ответы на следующие вопросы:

1. Как подключить теплый пол?
2. Как подключить терморегулятор?
3. Как подключить заземление теплого пола?

Ответы на Ваши вопросы:

Термостат покупают отдельно от системы ТП. Схема подключения нанесена обычно на корпус устройства. Чтобы правильно выполнить соединение нагревательного кабеля и терморегулятора, следует внимательно изучить перед подключением инструкцию по установке и саму схему.

Согласно стандартной схеме:

• Контакт 1 (обычно самый правый) — подключается фаза питания терморегулятора, провод от электросети дома, обозначение L.
• Контакт 2 — «ноль» от электросети, N.
• Контакт 3 — «ноль» нагревательного кабеля теплого пола, маркировка N1.
• Контакт 4 — фаза теплого пола, L1.
• Контакт 5 — остается свободным.
• Контакты 6 и 7 — соединение проводов термодатчика.

Чтобы правильно соединить кабель теплого пола с заземлением, нужно обращать внимание на цвет изоляции жил. Синяя и коричневая жилы подключаются к терморегулятору, желто-зеленая жила обеспечивает заземление теплого пола. Произвести соединение ее с «землей», не подключая к терморегулятору.

Согласно ПУЭ:

«1.7.109. В качестве естественных заземлителей могут быть использованы:

1)металлические и железобетонные конструкции зданий и сооружений, находящиеся в соприкосновении с землей…

6) другие находящиеся в земле металлические конструкции и сооружения…

1.7.110. Не допускается использовать в качестве заземлителей трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей и трубопроводов канализации и центрального отопления.

Если земля не проведена к монтажной коробке, эту жилу соединить не с чем – заземления нет, заземляющую жилу ни с чем не соединяют.

Реле перегрузки — Принцип действия, типы, подключение

Каждый двигатель должен быть защищен от всех возможных неисправностей, чтобы обеспечить длительную и безопасную работу, а также потерю времени из-за поломки. Почти все отрасли промышленности полагаются на электродвигатель для управления своими процессами и производством. Следовательно, необходимо обеспечить отказоустойчивость двигателя.

Реле перегрузки

— одно из таких устройств, которое защищает двигатель от повреждений, вызванных перегрузками и токами . Он используется с контакторами и может быть найден в центрах управления двигателями и пускателях двигателей.

Изображение: реле перегрузки

Определение реле перегрузки

Реле перегрузки — это устройство, которое защищает электродвигатель от перегрузок и обрыва фазы.

Он определяет перегрузку двигателя и прерывает поток мощности к двигателю, тем самым защищая его от перегрева и повреждения обмотки. Помимо перегрузок, он также может защитить двигатель от потери / отказа фазы и дисбаланса фаз . Они широко известны как OLR .

Что такое перегрузка?

Перегрузка — это состояние, при котором двигатель потребляет ток, превышающий его номинальное значение, в течение длительного периода.

Это наиболее распространенная неисправность, которая может привести к повышению температуры обмотки двигателя. Следовательно, важно быстрое возвращение к нормальной работе.

Принцип операция

Тепловое реле перегрузки работает по принципу электротермических свойств биметаллической ленты.Он размещен в цепи двигателя таким образом, чтобы ток, подаваемый на двигатель, проходил через его полюса. Биметаллическая полоса прямо или косвенно нагревается током и, когда ток превышает установленное значение, изгибается.

Они всегда работают в сочетании с контакторами. Когда биметаллические полосы нагреваются, срабатывает контакт отключения, который, в свою очередь, прерывает подачу питания на катушку контактора, обесточивая ее и прерывая ток, протекающий к двигателю. Это время отключения всегда обратно пропорционально току, протекающему через OLR.Следовательно, чем больше ток, тем быстрее он отключается. Поэтому тепловые реле перегрузки называются реле , зависящими от тока и с обратной задержкой по времени.

A = Биметаллические ленты с косвенным нагревом
B = Шток переключения
C = Рычаг переключения
D = Контактный рычаг
E = Биметаллическая лента для компенсации
Авторы и права: Rockwell

Виды перегрузки реле

Реле перегрузки можно классифицировать следующим образом:

1. Биметаллические тепловые реле перегрузки
2. Электронные реле перегрузки

Принцип работы , описанный выше, немного отличается друг от друга. Давайте обсудим это в следующих разделах.

Как объяснялось выше, биметаллическое тепловое реле работает на нагревательные свойства биметаллической полосы. В методе прямого нагрева полный ток двигателя протекает через OLR. Следовательно, он нагревается непосредственно током.

Но в случае косвенного нагрева биметаллическая полоса удерживается в плотном контакте с проводником с током внутри OLR. Чрезмерный ток, протекающий к двигателю, нагревает проводник и, следовательно, биметаллическую полосу.Проводник должен быть изолирован, чтобы ток через ленту не протекал.

Работа электронного реле перегрузки

Электронные реле перегрузки не имеют внутри биметаллической планки. Вместо этого он использует датчики температуры или трансформаторы тока, чтобы определять величину тока, протекающего к двигателю. Для защиты используется микропроцессорная технология. Температура измеряется с помощью PTC, и он используется для отключения цепи в случае перегрузки. Некоторые электронные реле перегрузки поставляются с трансформаторами тока и датчиками Холла, которые напрямую определяют величину протекающего тока.

Основное преимущество электронного OLR перед тепловым OLR заключается в том, что отсутствие биметаллической ленты приводит к низким тепловым потерям внутри реле. Кроме того, электронные реле более точны, чем тепловые реле. Некоторые производители создают электронные реле с расширенными функциями, такими как защита от замыкания на землю, защита двигателя от опрокидывания и т. Д. Электронные реле перегрузки хорошо подходят для приложений, требующих частого запуска и остановки двигателей.

Они сконструированы таким образом, чтобы выдерживать пусковой ток (который обычно в 6-10 раз превышает ток полной нагрузки) двигателя в течение ограниченного периода (обычно 15-30 секунд в зависимости от порогового значения тока).

Детали теплового реле перегрузки

Помимо биметаллической ленты и контактов, обсуждаемых в Раздел принципа работы, в реле перегрузки есть еще несколько частей об этом нужно упомянуть.

Терминал

Клеммы L1, L2, L3 являются входными клеммами.Это может быть прямо установлен на контактор. Питание двигателя может быть подключено к клеммам T1, Т2, Т3.

Установка диапазона ампер

На реле перегрузки находится поворотная ручка. С помощью этой ручки можно установить номинальный ток двигателя. Сила тока может быть установлена ​​между предусмотренными верхним и нижним пределами. В случае электронного реле перегрузки также предусмотрена дополнительная ручка для выбора класса отключения.

Кнопка сброса

На реле перегрузки имеется кнопка сброса для сброса реле перегрузки после отключения и устранения неисправности.

Выбор ручного / автоматического сброса

С помощью кнопки выбора ручного / автоматического сброса мы можем выбирать между ручным и автоматическим сбросом этих реле после отключения. Если устройство настроено на автоматический режим, возможен удаленный сброс OLR.

Вспомогательный контакт

Они снабжены двумя вспомогательными контактами — одним нормально разомкнутым (97-98) и другим нормально замкнутым (95-96). НО контакт предназначен для сигнализации отключения, а НЗ контакт — для отключения контактора. Контакты NC должны иметь возможность прямого переключения катушки контактора.

Тестовая кнопка

С помощью кнопки тестирования можно проверить проводку управления.

Символ реле перегрузки Символ теплового OLR

Здесь 1, 2, 3, 4, 5 и 6 — клеммы питания, 95 и 96 — контакты отключения, а 97 и 98 — контакты сигнализации.

Что такое поездка Класс реле перегрузки?

Время, необходимое им для размыкания контактора при перегрузках, определяется классом отключения .Обычно он подразделяется на Класс 10, Класс 20, Класс 30 и Класс 5. OLR отключается через 10 секунд, 20 секунд, 30 секунд и 5 секунд соответственно при 600% тока полной нагрузки на двигатель.

Class 10 и Class 20 — очень часто используемые. Реле перегрузки класса 30 используются для защиты двигателей, приводящих в движение высокоинерционные нагрузки, а реле класса 5 используются для двигателей, требующих очень быстрого отключения.

Кредит: Шнайдер

Как пользоваться реле перегрузки в цепи?

Они всегда используются в сочетании с контакторами в цепи.Он подключен к двигателю так, что ток, идущий к двигателю, полностью протекает через него. Ниже представлены различные типы соединений для однофазных и трехфазных двигателей.

Где К1 и К1М — реле перегрузки. Первый и второй рисунки показывают подключение однофазного двигателя, а третий показывает подключение трехфазного двигателя.

Что вызывает отключение OLR?

Как обсуждалось выше, существует трех основных условий для отключения по перегрузке :

1. Перегрузка мотора.
2. Обрыв входной фазы
3. Асимметрия фаз.

Помимо этого, может быть доступна дополнительная функция защиты. Это варьируется от одного производителя к другому.

Как реле перегрузки защищает от обрыва фазы?

Во время нормальной работы ток, протекающий через каждый полюс реле перегрузки к двигателю, остается неизменным. Если какая-либо фаза прерывается, ток в двух других фазах возрастает до 1.73 раза выше нормального значения. Следовательно, реле перегрузки нагревается и срабатывает. Обрыв фазы также известен как однофазный двигатель или обрыв фазы.

Может OLR защитить от короткие замыкания?

Реле перегрузки не могут защитить от короткого замыкания. Их всегда следует использовать с устройствами защиты от короткого замыкания. В противном случае короткое замыкание в двигателе может привести к его повреждению. Они могут защитить от перегрузок, обрыва фазы и дисбаланса фаз, но не от короткого замыкания.

Сводка

Реле перегрузки — это устройство, которое может защитить двигатель от перегрузок, обрыва фазы и дисбаланса фаз. По принципу действия они подразделяются на тепловые и электронные реле перегрузки. Thermal OLR основан на принципе деформации биметаллической ленты при нагревании, а электронное реле перегрузки представляет собой микропроцессорное устройство.

OLR используются в сочетании с контакторами. Он размыкает контактор всякий раз, когда обнаруживает неисправность.Время, затрачиваемое ими на размыкание контактора при перегрузках, определяется его классом отключения. Реле перегрузки не могут защитить от короткого замыкания.

Как подключить магнитный контактор и тепловое реле

Магнитный пускатель называется нестандартной установкой, который представляет собой дистанционный запуск и управление асинхронным электродвигателем. Это устройство отличается простотой конструкции, что позволяет без опыта подключаться к мастеру.

Перед подключением тепловых реле и магнитных свойств необходимо помнить, что вы работаете с электрическим устройством.Поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести разбивку участка и проверить ее. Для этой цели чаще всего используется специальная плоская отвертка.

Следующий этап подготовительных работ — определение величины рабочего напряжения катушки. В зависимости от производителя приспособления видны индикаторы на корпусе или на катушке.

Важно! Величина рабочего напряжения катушки может составлять 220 или 380 Вольт.При наличии первого индикатора нужно знать, что на ее контактах есть фаза питания и ноль. Во втором случае это означает наличие двух противоположных фаз.

Шаг определения правильной катушки очень важен при подключении магнитного пускателя. В противном случае он может сгореть во время работы устройства.

Для подключения оборудования необходимо использовать две кнопки:

Первый из них может быть черным или зеленым. Эта кнопка отличается постоянно открытыми контактами.Вторая кнопка красная и контакты постоянно замкнутые.

При подключении теплового реле необходимо помнить, что с помощью силовых контактов происходит включение и выключение фаз. Приходящие и отходящие нули, а также заземленные проводники между необходимостью подключения к полевой клеммной колодке. При этом в обязательном порядке стартер должен улететь. Переключение этих устройств невозможно.

Для подключения катушки, величина рабочего напряжения которой составляет 220 Вольт, с клемм необходимо снять ноль и подключить его к цепи, предназначенной для работы пускателя.

Схема магнитного исполнительного механизма характеризуется:

• три пары контактов, которые являются источником питания электрооборудования;
• Цепь управления, включающая катушку, вспомогательные контакты и кнопки. С помощью дополнительных контактов осуществляется поддержка катушки и блокировка ошибочных включений.

Внимание. Наиболее часто используемая схема, требующая использования одного исполнительного механизма. Это связано с его простотой, что позволяет справиться с ней даже новичку.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который прикладывается к кнопкам, и одной пары контактов, которые хорошо разомкнуты.

При использовании катушки 220 Вольт необходимо подключить провода красного или черного цвета. При использовании катушки 380 Вольт используется противофазная. Четвертая свободная пара в этой схеме используется как блочный контакт. Вместе с этой свободной парой включены три пары силовых контактов. Расположение всех проводников сделано вверху. В том случае, если есть два дополнительных проводника, их кладут сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для включения при нажатии на кнопку пуска необходимо подать напряжение на катушку. Это позволит замкнуться цепи. Для размыкания цепи необходимо отключить катушку. Для построения цепи управления зеленая фаза подключается непосредственно к катушке.

Это важно. Надо на кнопку пуска подключить провод, идущий от контакта катушки. Еще он сделал перемычку, которая идет на замкнутый контакт на кнопке Stop.

Включение магнитного пускателя производится с помощью меню «Пуск», замыкающего цепь, а включение — с помощью кнопки «Стоп», вызывающей отключение цепи.

Между магнитным приводом и электродвигателем находится тепловое реле. Его подключение производится к выходу магнитного пускателя. С помощью этого устройства происходит прохождение электрического тока. Тепловое реле отличается наличием дополнительных контактов. Они должны быть подключены последовательно с катушкой стартера.

Тепловое реле отличается наличием специальных нагревателей, через которые может пропускаться электрический ток определенной величины. В случае возникновения опасных ситуаций (увеличение тока выше указанных пределов), из-за наличия биметаллического контакта происходит разрыв цепи, после чего отключается пускатель. Для запуска механизма необходимо включить приложение контактов кнопкой.

Внимание. При подключении теплового реле необходимо учитывать наличие регулятора тока, который работает в небольшом диапазоне.

Подключить электромагнитный контактор и тепловое реле довольно просто. Для этого достаточно следовать схеме.

Связанные с контентом

Что такое тепловые реле перегрузки и какие компоненты они защищают?

Тепло является основным фактором в работе и сроке службы двигателя, и одним из основных источников нагрева двигателя является ток, протекающий через обмотки двигателя. Поскольку нагрев является неизбежным условием работы двигателя, важно защитить двигатель от перегрева или тепловой перегрузки.

В предыдущем посте мы описали несколько типов датчиков, которые могут напрямую измерять температуру обмоток двигателя. Но в некоторых случаях — особенно для асинхронных двигателей переменного тока — нагрев двигателя можно измерить косвенно с помощью тепловых реле перегрузки, которые определяют температуру двигателя, контролируя величину тока, подаваемого на двигатель.

---

Тепловые реле перегрузки подключаются последовательно к двигателю, поэтому ток, протекающий к двигателю, также проходит через реле перегрузки.Когда ток достигает или превышает заданный предел в течение определенного времени, реле активирует механизм, который размыкает один или несколько контактов, чтобы прервать прохождение тока к двигателю. Реле тепловой перегрузки классифицируются по классу срабатывания, который определяет время, в течение которого может произойти перегрузка, прежде чем реле сработает или отключится. Обычные классы поездки — 5, 10, 20 и 30 секунд.

Учет времени, а также тока важен для асинхронных двигателей переменного тока, потому что они потребляют значительно больше, чем их полный номинальный ток (часто 600 процентов или более) во время запуска.Таким образом, если реле немедленно сработает при превышении тока перегрузки, двигатель будет иметь трудности с запуском.

---

Существует три типа тепловых реле перегрузки — биметаллические, эвтектические и электронные.

Биметаллические тепловые реле перегрузки (иногда называемые нагревательными элементами) изготовлены из двух металлов с разными коэффициентами теплового расширения, которые скреплены или соединены вместе. Обмотка, намотанная на биметаллическую полосу или размещенная рядом с ней, проводит ток.

В биметаллическом тепловом реле перегрузки нагрев из-за протекания тока заставляет биметаллическую полосу изгибаться в одну сторону, активируя механизм отключения.
Изображение предоставлено: Siemens

Поскольку ток, протекающий через реле (и, следовательно, через двигатель), нагревает биметаллическую полосу, два металла расширяются с разной скоростью, заставляя полосу изгибаться в сторону с более низким коэффициентом тепловое расширение. Когда полоса изгибается, она приводит в действие нормально замкнутый (NC) контактор, заставляя его размыкаться и прекращая подачу тока к двигателю.Как только биметаллическое реле остынет и металлические полосы вернутся в свое нормальное состояние, цепь автоматически сбрасывается, и двигатель можно перезапустить.

Эвтектические тепловые реле перегрузки используют эвтектический сплав (комбинация металлов, плавящихся и затвердевающих при определенной температуре), помещенные в трубку и подключенные к обмотке нагревателя. Ток питания двигателя протекает через обмотку нагревателя и нагревает сплав. Когда сплав достигает достаточной температуры, он быстро превращается в жидкость.

В эвтектическом реле тепловой перегрузки нагрев из-за протекания тока вызывает быстрое разжижение эвтектического сплава, активируя механическое устройство, которое размыкает реле.
Изображение предоставлено: Rockwell Automation

В твердом состоянии сплав удерживает на месте механическое устройство, например пружину или трещотку. Но когда сплав плавится, механическое устройство срабатывает, размыкая контакты перегрузки. Подобно биметаллической конструкции, эвтектическое реле тепловой перегрузки не может быть сброшено, пока сплав не остынет и не вернется в исходное твердое состояние.

Электронные тепловые реле перегрузки более точны и надежны, чем конструкции нагревателей, и могут предоставлять данные для диагностики и профилактического обслуживания.
Изображение предоставлено: ABB

Электронные тепловые реле перегрузки измеряют ток электронным способом, а не полагаются на механизм нагревателя, и поэтому нечувствительны к изменениям окружающей температуры. Они также менее склонны к «неприятным» или ложным срабатываниям. Электронные реле перегрузки могут предоставлять такие данные, как процент использования тепловой мощности (% TCU), процент ампер полной нагрузки (% FLA), время до отключения, текущий среднеквадратичный ток и ток замыкания на землю — информацию, которая может помочь операторам проводить диагностику и предсказать, когда реле может сработать.

Электронные устройства также могут защищать двигатели от потери фазы (также называемой обрывом фазы), которая возникает, когда ток одной фазы равен нулю ампер, часто из-за короткого замыкания или перегорания предохранителя. Это приводит к тому, что двигатель потребляет чрезмерный ток на оставшихся двух фазах и приводит к значительному нагреву двигателя.

---

Тепловые реле перегрузки обычно являются частью пускателя двигателя, который включает реле перегрузки и контакты. Важно отметить, что тепловые реле перегрузки предназначены только для защиты двигателя от перегрева и не срабатывают при коротком замыкании, поэтому для защиты цепи необходимы дополнительные предохранители или автоматические выключатели.

---

% PDF-1.2 % 163 0 объект > endobj xref 163 80 0000000016 00000 н. 0000001969 00000 н. 0000002115 00000 н. 0000002259 00000 н. 0000002778 00000 н. 0000003161 00000 п. 0000003245 00000 н. 0000003360 00000 н. 0000003416 00000 н. 0000003501 00000 н. 0000003587 00000 н. 0000003688 00000 н. 0000003748 00000 н. 0000003849 00000 н. 0000003909 00000 н. 0000004010 00000 п. 0000004070 00000 н. 0000004171 00000 п. 0000004231 00000 п. 0000004332 00000 н. 0000004392 00000 п. 0000004493 00000 н. 0000004553 00000 н. 0000004654 00000 п. 0000004714 00000 н. 0000004815 00000 н. 0000004875 00000 н. 0000004976 00000 н. 0000005036 00000 н. 0000005137 00000 н. 0000005197 00000 н. 0000005297 00000 н. 0000005357 00000 н. 0000005457 00000 н. 0000005517 00000 н. 0000005617 00000 н. 0000005677 00000 н. 0000005777 00000 н. 0000005837 00000 н. 0000005937 00000 н. 0000005997 00000 н. 0000006097 00000 н. 0000006157 00000 н. 0000006257 00000 н. 0000006316 00000 н. 0000006416 00000 н. 0000006475 00000 н. 0000006534 00000 н. 0000006595 00000 н. 0000006626 00000 н. 0000006745 00000 н. 0000007853 00000 п. 0000007968 00000 п. 0000008247 00000 н. 0000008269 00000 н. 0000009031 00000 н. 0000009154 00000 н. 0000009176 00000 п. 0000010013 00000 п. 0000010035 00000 п. 0000010829 00000 п. 0000010851 00000 п. 0000011652 00000 п. 0000011674 00000 п. 0000012473 00000 п. 0000012495 00000 п. 0000013332 00000 п. 0000014449 00000 п. 0000014737 00000 п. 0000015016 00000 п. 0000016127 00000 п. 0000016149 00000 п. 0000016999 00000 н. 0000017021 00000 п. 0000018008 00000 п. 0000018030 00000 п. 0000018684 00000 п. 0000018748 00000 п. 0000002315 00000 н. 0000002756 00000 н. трейлер ] >> startxref 0 %% EOF 164 0 объект > endobj 165 0 объект VQ [QZ! Yf E0 $> T !;) / U (W] [$ m70H {PtSM \)) / P 65508 >> endobj 166 0 объект > endobj 241 0 объект > транслировать B m [Z] c ܳ KNHSvc [exCoa \ @ UJH0vESŦza ޗ FlK? VHo) 5] (Oj @:} 䭠 I (ŋOlxU |] = j_S0S) x ֝ vwZR * g / [g} l9’28A {BzDQvi {R ~ * _, 2Yc, пп5лК5’х ߗ wD ;., إ g @ gr xƼ1AQtS / h0O @} ܅ [r3 겅 F 9а конечный поток endobj 242 0 объект 340 endobj 167 0 объект > / XObject> / ProcSet [/ PDF / Text / ImageB] >> / Содержание [217 0 220 0 руб. 222 0 руб. 224 0 руб. 226 0 руб. 228 0 руб. 234 0 руб. 236 0 руб.] / CropBox [32 0 615 794] / Повернуть 0 / Большой палец 115 0 R / Аннотации 211 0 R >> endobj 168 0 объект > endobj 169 0 объект Т% D) / Родитель 168 0 R / А 170 0 Р / Первые 171 0 руб. / Последний 172 0 руб. / Количество 20 >> endobj 170 0 объект > endobj 171 0 объект yU) / А 210 0 Р / Родитель 169 0 R / След. 207 0 R >> endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект ZU) / След. 173 0 руб. / Назад 177 0 руб. / Родитель 169 0 R / A 178 0 R >> endobj 176 0 объект > endobj 177 0 объект ) / След. 175 0 R / Назад 179 0 руб. / Родитель 169 0 R / А 180 0 Р >> endobj 178 0 объект > endobj 179 0 объект ) / След. 177 0 руб. / Назад 181 0 R / Родитель 169 0 R / A 182 0 R >> endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект Y) / След. 181 0 R / Назад 185 0 руб. / Родитель 169 0 R / A 186 0 R >> endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект ) / След. 185 0 R / Назад 189 0 руб. / Родитель 169 0 R / А 190 0 Р >> endobj 188 0 объект > endobj 189 0 объект , Y) / След. 187 0 руб. / Назад 191 0 R / Родитель 169 0 R / А 192 0 Р >> endobj 190 0 объект > endobj 191 0 объект Q> endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект bS) / След. 193 0 R / Назад 197 0 R / Родитель 169 0 R / А 198 0 Р >> endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект ) / Далее 201 0 R / Назад 205 0 R / Родитель 169 0 R / A 206 0 R >> endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > endobj 207 0 объект ) / Далее 205 0 R / Назад 171 0 R / Родитель 169 0 R / А 209 0 Р >> endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 211 0 объект [ 212 0 руб. ] endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 215 0 объект > endobj 216 0 объект 682 endobj 217 0 объект > транслировать ȟRmsom @> n: Y

Защита от тепловой перегрузки | Schreier Industrial Services

Наша цель в Schreier Industrial — предоставить нашим клиентам наилучшие рекомендации и поддержку, помогая им улучшать программы обслуживания и устанавливать новые технологии, которые могут предотвращать и прогнозировать проблемы, а также предоставлять исчерпывающие данные о любых сбоях в их системах. Установка прогнозных технологий, таких как ультразвуковые детекторы утечки воздуха или системы анализа масла, играет важную роль в долгосрочном улучшении программ технического обслуживания и общих производственных процессов всех наших клиентов. Хотя внедрение новых технологий является одним из важных факторов при принятии мер по улучшению систем, корректировка старых или уже установленных систем, которые не требуют замены, также является ключевой частью предоставляемых нами услуг. Для улучшения вашей программы технического обслуживания и производственных систем достаточно просто установить тепловое реле перегрузки в нужном месте.

Тепловые реле перегрузки — это средство профилактического обслуживания, которое отключает перегретые электрические системы до того, как будет нанесен ущерб проводке, разъемам, печатным платам, корпусу или любым другим компонентам электронных или электромеханических узлов. Многие производители начинают стандартизировать высокоэффективные тепловые реле перегрузки в электронных системах, прежде чем они будут интегрированы в объект, но многие старые сборки могут выиграть от добавления реле.

Электрические системы защищены от скачков напряжения с помощью автоматических выключателей и предохранителей, но если система начинает перегреваться в температурном диапазоне с превышением от 115% до 125%, прерыватель или предохранитель не срабатывает.Тем не менее, этот небольшой перегрев может привести к значительному повреждению компонентов любой электронной или электромеханической системы. Чтобы предотвратить это повреждение, необходимо использовать тепловые реле перегрузки.

Принцип работы тепловых реле перегрузки

Реле тепловой перегрузки устанавливается в точке подключения источника питания к электронной системе. Реле остаются в «открытом» положении до тех пор, пока они не подвергаются воздействию перегрева. После любого небольшого переизбытка они начинают таять, и подключение к источнику питания закрывается.

В электрическую систему можно установить два типа тепловых реле перегрузки: реле точки плавления припоя (или реле температуры припоя) или реле с биметаллической лентой. Реле с припоями имеют точки мягкого припоя, которые приведут к размыканию реле, как только они начнут плавиться. Биметаллические ленточные реле состоят из нескольких металлических жил, которые имеют разное расширение при нагревании. Если они подвергаются чрезмерным нагрузкам, они расширяются и деформируются из-за различных расширений, вызывая замыкание реле. Биметаллические полосы также можно использовать для анализа точной температуры износа при сравнении скоростей расширения каждого металла.

Превышение температуры ниже 125% обнаруживается тепловыми реле перегрузки, и система отключается даже при превышении как минимум 110% с помощью современных реле.

Внедрение тепловых реле перегрузки на ваших объектах может предотвратить повреждение ваших электрических систем, которое в противном случае могло бы остаться незамеченным до полного отказа системы. Чтобы узнать больше об установке тепловых реле перегрузки на вашем предприятии, обратитесь в Schreier Industrial по телефону (218) 402-0838 или info @ schreierindustrial. com сегодня.

Eaton Freedom Series — тепловые реле перегрузки

Контакторы и пускатели электродвигателей NEMA серии EATON Freedom

Реле тепловой перегрузки серии Freedom

32A Перегрузка — C306DN3B

Описание продукта:

Реле перегрузки

C306 предназначены для использования с нереверсивными и реверсивными контакторами CE или CN. Доступны четыре типоразмера для защиты от перегрузки до 144 А.

Характеристики

• Выбор ручного или автоматического сброса
• Сменные блоки нагревателя, регулируемые на ± 24% в соответствии с номинальной мощностью двигателя и откалиброванные для использования с двигателями с коэффициентом полезного действия 1,0 и 1,15. Блоки нагревателей для реле перегрузки на 32 А устанавливаются в реле перегрузки на 75 А, что полезно при снижении номинальных характеристик, например, при толчковом режиме
• Нагреватели класса 10 или 20
• Грузовые проушины встроены в основание реле
• Биметаллический, с компенсацией температуры окружающей среды. Механизм без расцепления
• Электрически изолированные контакты NO-NC (для проверки нажмите кнопку RESET)
• Индикация отключения по перегрузке
• Закрытые клеммы или клеммы с защитой от прикосновения для уменьшения возможности поражения электрическим током

Freedom Series — тепловые реле перегрузки C306 для использования с контакторами

C306DN3B

Банкноты

(1) NEMA типоразмеров 5–8 используют перегрузку 32A в сочетании с трансформаторами тока.
(2) Реле перегрузки серии B имеют грузовые проушины, встроенные в основание реле, и подходят только для нагревателей серии B. Эти реле могут быть прикреплены непосредственно к контактору, или они могут быть установлены на DIN-рейку или панель с помощью адаптера.
(3) Эти реле можно монтировать только на панели.
(4) Реле перегрузки в сборе с монтажным адаптером для монтажа на DIN-рейку или панель.
(5) Только для монтажа на панели.
(6) NEMA типоразмеров 5–8 используют перегрузку 32A в сочетании с трансформаторами тока.

Freedom Series — тепловые реле перегрузки C306 для автономных приложений

C306DT3B

Размер NEMA	Максимальный номинальный ток	Количество полюсов	Открытый тип Номер детали
00, 0, 1 (4)	32	3	C306DT3B
1 (4)	75	3	C306GT3B
3 (5)	105	3	C306KN3
4 (5)	144	3	C306NN3
5-8 (6)	~	~	~

Банкноты

(1) NEMA типоразмеров 5–8 используют перегрузку 32A в сочетании с трансформаторами тока.
(2) Реле перегрузки серии B имеют грузовые проушины, встроенные в основание реле, и подходят только для нагревателей серии B. Эти реле могут быть прикреплены непосредственно к контактору, или они могут быть установлены на DIN-рейку или панель с помощью адаптера.
(3) Эти реле можно монтировать только на панели.
(4) Реле перегрузки в сборе с монтажным адаптером для монтажа на DIN-рейку или панель.
(5) Только для монтажа на панели.
(6) NEMA типоразмеров 5–8 используют перегрузку 32A в сочетании с трансформаторами тока.

Тепловое реле перегрузки — конструкция, работа и применение

Thermal Overload широко используется для защиты двигателя. По сути, тепловое реле перегрузки — это максимальная токовая защита самого простого типа. Принцип работы теплового реле перегрузки довольно прост, но интересен. На рисунке ниже показано типичное реле тепловой перегрузки. Регулировочная шкала, расположенная на блоке, позволяет настроить отключение в амперах. Для проверки работы управляющих контактов реле перегрузки предусмотрена кнопка ручного тестирования.

Как известно, разные материалы имеют разный коэффициент теплового расширения. Таким образом, если два разных металла, соединенных вместе, нагреваются, то металл, имеющий большее значение коэффициента теплового расширения, будет расширяться больше по сравнению с другим, что вызовет изгиб биметаллической полосы. Это явление используется в реле тепловой перегрузки.

Из рисунка выше видно, что металл с большим коэффициентом теплового расширения имеет большее расширение при нагревании.Теперь мы хотим использовать эту функцию для защиты двигателя.

Биметаллическое реле перегрузки состоит из небольшого нагревательного элемента, соединенного последовательно с двигателем, и биметаллической ленты, которую можно использовать как рычаг отключения. Биметаллическая полоса состоит из двух разнородных металлов, соединенных вместе. Эти два металла имеют разные характеристики теплового расширения, поэтому биметаллическая полоса изгибается с заданной скоростью при нагревании. При нормальных условиях эксплуатации тепла, выделяемого нагревательным элементом, будет недостаточно для того, чтобы биметаллическая полоса изогнулась настолько, что сработало реле перегрузки.

По мере увеличения тока увеличивается и тепло. Чем горячее становится биметаллическая полоса, тем больше она изгибается. В условиях перегрузки тепло, выделяемое нагревателем, заставит биметаллическую полосу изгибаться до тех пор, пока не сработает механизм, останавливая двигатель. Некоторые реле перегрузки, оснащенные биметаллической лентой, предназначены для автоматического сброса цепи, когда биметаллическая полоса остынет и изменит свою форму, перезапустив двигатель. Если причина перегрузки все еще существует, реле снова срабатывает и сбрасывается через заданные интервалы.Следует проявлять осторожность при выборе этого типа реле перегрузки, поскольку повторное включение в цикл в конечном итоге приведет к повреждению двигателя.

Следует отметить, что биметаллическая полоса реле перегрузки не нагревается мгновенно до изгиба, а для ее нагрева и изгиба потребуется некоторое конечное время, поэтому реле тепловой перегрузки предлагается там, где допускается кратковременная перегрузка по току.

Если перегрузка или перегрузка по току упадут до нормального значения до этого заданного времени, реле не сработает для отключения защищаемого оборудования.Типичное применение теплового реле — защита электродвигателя от перегрузки.

В некоторых случаях двигатель может быть установлен в месте с постоянной температурой окружающей среды. Однако реле управления двигателем и перегрузки можно установить в месте с изменяющейся температурой окружающей среды. В таких случаях точка срабатывания реле перегрузки будет меняться в зависимости от температуры окружающего воздуха, а также тока, протекающего через двигатель, что может привести к преждевременному и ложному срабатыванию. Биметаллические реле перегрузки с внешней компенсацией предназначены для решения этой проблемы. Компенсированная биметаллическая полоса используется вместе с первичной биметаллической полосой. При изменении температуры окружающей среды обе биметаллические полоски будут изгибаться одинаково, и реле перегрузки не отключит двигатель, как показано на рисунке ниже. Однако ток, протекающий через двигатель и нагревательный элемент, воздействует только на первичную биметаллическую ленту. В случае перегрузки первичная биметаллическая полоса задействует расцепитель.

Нормальная работа

Состояние перегрузки

Реле перегрузки

обычно работают с обратнозависимой временной кривой, при которой время отключения становится меньше по мере увеличения тока. Они оцениваются по классу поездки. Класс отключения определяет время, необходимое реле для размыкания в состоянии перегрузки.Классы 5, 10, 20 и 30 являются наиболее распространенными. Реле перегрузки классов 5, 10, 20 и 30 срабатывают в течение 5, 10, 20 и 30 секунд соответственно при 600% тока полной нагрузки двигателя. Класс 5 обычно используется для двигателей, требующих чрезвычайно быстрого отключения.
