Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения.

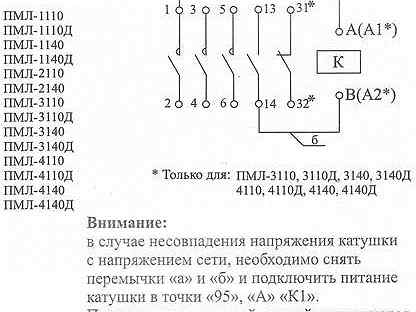

Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

• А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
• Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
• Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
• 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Схема подключения контактора 380в — Стройпортал Biokamin-Doma.ru

Модульный контактор (КМ)

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами.

Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.

С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

• После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
• После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
• После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
• Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

• Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
• Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

• Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
• Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
• При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

• Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
• Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
• Показатели условного теплового тока с категорией использования АС-1 – 25 А.
• Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
• Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
• Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

• Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
• При срабатывании катушка потребляет мощность в размере 60 ВА.
• В положении удержания катушка потребляет мощность, величиной 7 ВА.
• Контакты замыкаются в течение 12-22 миллисекунд.
• Размыкание контактов происходит в течение 4-16 мс.
• Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Как подключить магнитный пускатель

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В. На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

Принцип работы схемы подключения электромагнитного пускателя 380В

В современной электроэнергетике широкое распространение получили электромагнитные пускатели.

Это устройства, предназначенные для многократного включения и отключения электротехнических устройств.

Задача рассматриваемого устройства состоит в замыкании и размыкании контактов электрических цепей разной мощности, при напряжении до 440 В постоянного и 600 В переменного тока.

В своей конструкции имеют:

• определённый набор рабочих контактов, предназначенных для подачи напряжения на силовую установку;
• вспомогательные контакты — предназначенные для цепей управления и сигнальных цепей.

Основные различия между пускателями и контакторами

По своему конструктивному решению контакторы похожи на пускатели. Они выполняют одну и ту же задачу, служат однотипным целям. Чтобы не запутаться в этом вопросе, предлагаем рассмотреть различия между этими устройствами.

К основной отличительной черте можно отнести наличие у контакторов мощной дугогасительной камеры. Вследствие чего, они используются в цепях, где присутствуют большие токи, и имеют гораздо больший вес по отношению к электромагнитному пускателю.

Соответственно, пускатели, не имея дугогасительных камер, предназначены в основном для работы, где протекают токи небольшой мощности. Их рабочий диапазон — до 10 ампер.

Ещё одной конструктивной особенностью электромагнитных пускателей является наличие пластикового корпуса, где контактные площадки выведены наружу. В отличие от них, большинство контакторов производятся без корпуса. Для изоляции от пыли, дождя, а также случайного прикосновения к токоведущим частям устанавливаются в защитных боксах или коробах.

К ещё одному отличию можно отнести назначение электромагнитного пускателя 380 В. В его задачу входит коммутация цепей трёхфазных двигателей. Три пары силовых и одна пара вспомогательных контактов являются неотъемлемой частью этого устройства. Первые предназначены для подключения 3-х фаз, а вторая служит для подачи питания двигателя, после отпуска кнопки «пуск». Подобный алгоритм работы довольно распространён и подходит для большого количества устройств. В связи с чем через данные электромагнитные устройства подключают разнообразные технические агрегаты и приборы.

Выделим основные отличия:

• компактность;
• конструктивные особенности;
• назначение.

Из-за схожести функционала и начинки некоторые компании в прайсах иногда называют электромагнитные пускатели — «малогабаритными контакторами».

Устройство и принцип работы

Основу пускателя составляют катушка индуктивности и магнитопровод, состоящий из подвижной и неподвижной частей. Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В нижней части магнитопровода монтируется катушка, и в прямой зависимости от её намотки изменяется номинал контактора. Выпускаются катушки от 12 до 380 вольт.

Что касается верхней части магнитопровода, то здесь присутствуют подвижные и неподвижные группы контакторов.

Когда питание отсутствует, пружины отжимают часть магнитопровода, находящуюся вверху. В этом случае контакты находятся в состоянии ожидания или исходном состоянии. При подаче напряжения в катушке образуется электромагнитное поле, под действием которого верхняя часть сердечника притягивается. Вследствие этого контакты меняют своё положение.

При снятии напряжения система возвращается к первоначальному состоянию. Контакты замыкаются при подаче напряжения и размыкаются при его снятии. Электромагнитный пускатель работает как на постоянном, так и на переменном токах, главное, чтобы параметры были не больше тех, что указаны заводом производителем.

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

Схемы подключения магнитного пускателя (контактора) и принцип действия

Схема подключения магнитного пускателя (малогабаритного контактора «КМ») не представляет сложности для опытных электриков, но для новичков может вызвать немало трудностей. Поэтому это статья для них.

Цель статьи максимально просто и наглядно показать сам принцип действия (работы) магнитного пускателя (далее МП) и малогабаритного контактора (далее КМ). Поехали.

МП и КМ являются коммутационными аппаратами, которые осуществляют управление и распределение рабочих токов по подключенным к ним цепям.

МП и КМ в основном используются для подключения и отключения асинхронных электродвигателей, а также их реверсивного переключения используя дистанционное управление. Они применяются для дистанционного управления группами освещения, нагревательными цепями и другими нагрузками.

Компрессоры, насосы и кондиционеры, тепловые печи, ленточные конвейера, цепи освещения вот где и не только можно встретить МП и КМ в системах их управления.

Чем отличаются магнитный пускатель и малогабаритный контактор, по принципу действия — ничем. По сути, это электромагнитные реле.

Найденное различие у контактора – мощность — определяется габаритами, а у пускателя величинами, а предельная мощность МП бывает больше чем у контактора.

Наглядные схемы МП и КМ

Условно МП (или КМ) можно разделить на две части.

В одной части силовые контакты, которые выполняют свою работу, а в другой части электромагнитная катушка, которая включает и отключает эти контакты.

1. В первой части находятся силовые контакты (подвижные на диэлектрической траверсе и неподвижные на диэлектрическом корпусе), они то и осуществляют подключение силовых линий.

Траверса с силовыми контактами прикреплена к подвижному сердечнику (якорю).

В нормальном состояние эти контакты разомкнуты и по ним не протекает ток, нагрузка (в данном случае лампы) находится в состоянии покоя.

Удерживает их в таком состоянии возвратная пружина. Которая изображена змейкой во второй части ( 2 )

1. Во второй части мы видим электромагнитную катушку, на которую не подается ее рабочее напряжение, вследствие чего, она находится в состоянии покоя.

При подаче напряжения на обмотку катушки в ее контуре создается электромагнитное поле, образуя ЭДС (электродвижущую силу), которая притягивает к себе подвижный сердечник (подвижная часть магнитопровода — якорь) с закреплёнными на нем силовыми контактами. Они, соответственно, замыкают подключенные через них цепи, включая нагрузку (рис. 2).

Естественно, если прекратить подачу напряжения на катушку, то пропадет электромагнитное поле (ЭДС), якорь перестаёт удерживаться и под действием пружины (вместе с закрепленными к нему подвижными контактами) возвращается в исходное состояние, размыкая цепи силовых контактов (рис. 1).

Из этого видно, что пускатель (и контактор) управляются подачей и отключением напряжения на их электромагнитной катушке.

Схема МП

• Силовые контакты МП
• Катушка, возвратная пружина, дополнительные контакты МП
• Кнопочный пост (кнопки пуск и стоп)

к оглавлению ↑

Принципиальная схема подключения МП

Схема привязки основных элементов принципиальной схемы с МП

Как видно из рисунка 5 со схемой в состав МП входят и дополнительные блок контакты, которые бывают нормально разомкнутыми и нормально замкнутыми они могут использоваться для управления подачи напряжения на катушку, а также для других действий. Например, включать (или выключать) схему сигнальной индикации, которая будет показывать режим работы МП в целом.

Схема подключения по факту с привязкой контактных групп к принципиальной схеме МП

Рис. 6 Увеличить рис. 6 Фазное подключение (220 В; ноль — фаза)

На схеме (рис. 6) через перемычки мы берем напряжение, подаваемое на силовые контакты МП для дальнейшего его использования в управлении катушкой через кнопочный пост.

Данный кнопочный пост имеет две клавиши: «Пуск» (контакты которой нормально разомкнуты) и клавиши «Стоп» (контакты которой нормально замкнуты).

При нажатии кнопки «Пуск» питание попадает на катушку напрямую, при этом она срабатывает, притягивая якорь с траверсой, на котором расположены силовые контакты, цепи силовых контактов замыкаются.

А также замыкается дополнительный блок контакт, к которому подключена катушка.

На другой стороне дополнительного контакта подключен провод, который соединен с контактом кнопки «Стоп» (контакты которой нормально замкнуты).

После возвращения кнопки «Пуск» в исходное положение (нормально разомкнутая), через нее перестает подаваться напряжение на катушку, но оно (это же напряжение) начинает дублироваться через замкнутый дополнительный контакт и подключенный нему провод, который подключен к кнопке «Стоп».

И только после нажатия кнопки «Стоп» цепь с питающим напряжением на катушку МП разрывается и полностью обесточивает катушку. Вследствие чего пропадает её электромагнитное поле, якорь перестает удерживаться и под воздействием возвратной пружины размыкает силовые контакты, а также дополнительный (нормально разомкнутый) контакт.

Схема КМ

• Силовые контакты МП
• Катушка, возвратная пружина, дополнительные контакты МП
• Кнопочный пост (кнопки пуск и стоп)

к оглавлению ↑

Принципиальная схема подключения КМ

Схема привязки основных элементов принципиальной схемы с КМ

Схема подключения по факту с привязкой контактных групп к принципиальной схеме КМ

Рис. 10 Увеличить рис. 10 Фазное подключение (220 В; ноль — фаза)

Принцип действия КМ и его катушки (на данной схеме рис. 10) аналогичный описанному выше. Одно из конструктивных отличий то, что дополнительный контакт расположен на траверсе в одном ряду с силовыми контактами.

Обратите внимание, что напряжение катушек на схемах — 220 и 380 вольт. Это значит, что катушки должны быть подключены согласно их номинальному напряжению.

Фазное подключение (фаза, нейтраль — проще ноль) соответствует 220 В, линейное подключение (фаза, фаза) 380 В.

Есть также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Наглядные электрические схемы подключения электродвигателя с использованием магнитного пускателя (либо малогабаритного контактора)

Схема подключения МП (или КМ) с катушкой на 380 В

• Кн «СТОП» – кнопка «Стоп»
• Кн «ПУСК» – кнопка «Пуск»
• КМП – катушка МП (магнитного пускателя)
• Кн МП – силовые контакты МП
• БК – блок контакт МП
• Тр – нагревательный элемент теплового реле
• КТР – контакт теплового реле
• М – электродвигатель

к оглавлению ↑

Схемы подключения МП (или КМ) с катушкой на 220 В

• Кн «СТОП» – кнопка «Стоп»
• Кн «ПУСК» – кнопка «Пуск»
• КМП – катушка МП (магнитного пускателя)
• Кн МП – силовые контакты МП
• БК – блок контакт МП
• Тр – нагревательный элемент теплового реле
• КТР – контакт теплового реле
• М – электродвигатель

Схема подключения электродвигателя (рекомендуемый тип подключения обмоток треугольник) на 220 В

Обозначение элементов аналогично на сх. Выше

Обратите внимание, в схеме участвует тепловое реле, которое через свой дополнительный контакт (нормально замкнутый) дублирует функцию кнопки «Стоп» в кнопочном посте.

Принцип действия магнитного пускателя и малогабаритного контактора + Видео пояснение

Важно , на схемах для наглядности магнитный пускатель показан без дугогасящей крышки, без которой его эксплуатация – запрещена!

Иногда возникает вопрос, зачем вообще использовать МП или КМ, почему просто не использовать трехполюсной автомат?

1. Автомат рассчитан до 10 тысяч отключений – включений, а у МП и КМ этот показатель измеряется миллионами
2. При скачках напряжений МП (КМ) отключит линию, сыграв роль защиты
3. Автоматом невозможно управлять, дистанционно применяя небольшое напряжение
4. Автомат не сможет выполнять дополнительные функции включения и отключения дополнительных цепей (например, сигнальных) из–за отсутствия у него дополнительных контактов

Одним словом автомат отлично справляется со своей основной функцией защиты от коротких замыканий и перенапряжений, а МП и ПМ со своей.

На этом все, думаю, что принцип действия МП и КМ понятен, более наглядное пояснение смотрите в видео.

Удачного и безопасного вам монтажа!

В дополнение к статье прилагаю техническую документацию контакторов серии КМИ

Контакторы серии КМИ

Нормативная и техническая документация

По своим конструктивным и техническим характеристикам контакторы серии КМИ соответствуют требованиям российских и международных стандартов ГОСТ Р 50030.4.1,2002, МЭК60947,4,1,2000 и имеют сертификат соответствия РОСС CN.ME86.B00144. Контакторам серии КМИ по Обще- российскому классификатору продукции присвоен код 342600.

Условия эксплуатации

Категории применения: АС,1, АС,3, АС,4. Температура окружающей среды
– при эксплуатации: от –25 до +50 °С (нижняя предельная температура –40 °С) ;
– при хранении: от –45 до +50 °С .
Высота над уровнем моря, не более: 3000 м .
Рабочее положение: вертикальное, с отклонением ±30° .
Вид климатического исполнения по ГОСТ 15150,96: УХЛ4 .
Степень защиты по ГОСТ 14254,96: IP20 .

Структура обозначения

При подборе контакторов КМИ обращайте внимание на структуру условного обозначения

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

• А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
• Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
• Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
• 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Подключение трехфазного двигателя через магнитный пускатель

Рассмотрение общепринятых схем монтажа магнитного пускателя позволит пользователю самостоятельно подключить трехфазный асинхронный двигатель самостоятельно, избежав при этом распространённых ошибок, не прибегая к услугам профессиональных электриков.

Необходимость в специфическом кнопочном контакте

Известно, что контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный (вспомогательный) контакт шунтирует (подключается параллельно) пусковую кнопку, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Исходя из этого, кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC) (см. рис.)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Простая схема — нереверсивный режим двигателя

Данный режим работы мотора означает, что вращение вала происходит только в одном направлении, запуск осуществляется при помощи кнопки «Пуск», а остановка происходит спустя некоторое время (из-за инерции) после нажатия «Стоп».

Существуют две распространенные разновидности данной схемы подключения – с катушкой управления 220 В и 380 В (подключение между двумя фазами). Схема с применением катушки пускателя с номиналом на 220В требует подсоединения нулевого провода, но применение нуля более привычно для простого пользователя, поэтому вначале будет рассмотрен именно этот вариант подключения.

Подключение эл. двигателя через магнитный пускатель на 220 В

Нужно детально рассмотреть все соединения, чтобы полностью понять принцип работы данной схемы, после чего будет проще разобрать более сложные варианты.

Детальное рассмотрение электромонтажа

Для удобства нужно составить монтажную схему.

Вначале подключается контактор (само собой, напряжение на  входном кабеле должно отсутствовать). В приведённой выше схеме напряжение, необходимое для управления, снимается с фазы «В» (L2), но выбор фазного провода в этом случае не имеет никакого значения (как будет удобно).

Проводник, идущий к кнопке «Стоп» подключается вместе с фазным проводом на клемме контактора. Чтобы не было путаницы, общепринято маркировать нормально разомкнутые контакты цифрами «1», «2», а размыкающие соответственно – «3», «4».

Далее нужно установить перемычку в кнопочном посте.

После чего подсоединяется провод, идущий от клеммы «1» пусковой кнопки к выводу А1 управляющей катушки контактора.

От клеммы «2» кнопки запуска нужно подсоединить провод к вспомогательному контакту NO13. В данном случае неважно, к какому выводу подключать данный провод, но лучше придерживаться схемы, чтобы потом не запутаться.

Далее необходимо подсоединить с помощью перемычки вывод NO14 вспомогательного контакта с клеммой А1, где уже подключён провод от кнопочного поста.

Осталось подсоединить вывод А2 катушки управления к нулевой шине.

Теперь, перепроверив правильность монтажа можно подать напряжение и проверить работоспособность схемы.

Убедившись в работоспособности схемы, можно подсоединять выводы обмоток двигателя к выходным клеммам контактора.

Видео по подключению магнитного пускателя классическим способом:

Использование катушки на 380В и теплового реле

Разумеется, что подключение кнопочного поста и трехфазного двигателя необходимо делать не одиночными проводами, а защищённым кабелем – приведённые выше примеры даны для того, чтобы пошагово объяснить весь процесс монтажа.

Выполняя шаг за шагом данные инструкции пользователь сможет самостоятельно собрать магнитный пускатель, даже не имея опыта в электротехнике.

Набравшись опыта и поняв принцип работы, можно использовать контактор номиналом на 380 В, в этом случае вывод с катушки А2 подключается не на нулевую шину, к одной из двух фаз, к которым не подключена клемма «4» («Стоп»).

Аналогично выглядит схема, если используется трёхфазная сеть с напряжением 220В.

В магнитном пускателе с тепловым реле схема немного меняется за счёт включения размыкающего контакта в разрыв провода от клеммы А2 контактора. Вывод А2 с катушки управления подключается к фазе или нулю через размыкающий контакт данного теплового реле P, подключённого последовательно в силовые цепи обмоток.(см. схему ниже)

Реверсивный электромагнитный пускатель

Для реверса электродвигателя (вращения вала в обратную сторону), необходимо изменить последовательность фаз, для чего применяют два контактора и кнопочный пост с тремя кнопками.

Подключение магнитных пускателей для реверса двигателя

При этом, для блокировки случайного одновременного включения обеих пускателей необходимо цепи управления запуском подключать через размыкающие контакты смежных контакторов.

Если у контакторов данные вспомогательные размыкающие контакты отсутствуют, то необходимо использовать контактную приставку.

Принцип работы, с использованием самоподхвата, остается прежним, но схема немного усложняется за счёт включения новых элементов.

Подключение эл. двигателя через реверсивные магнитные пускатели 220 В

Ключевым моментом является то, что размыкающий контакт контактора КМ2 включён в пусковую цепь КМ1, и наоборот. Необходимо рассмотреть процесс включения с самого начала, когда вспомогательные контактные мостики КМ1 и КМ2 замкнуты, то есть существует возможность запуска двигателя в любую сторону.

Запустим пускатель КМ1, при котором его нормально замкнутый контакт, через который подключёна цепь запуска в обратную сторону, разомкнётся, тем самым делая невозможным реверс до отключения КМ1. Аналогично блокируется КМ1 при работе КМ2. На контакторы устанавливается система перемычек.

Подключение эл. двигателя через реверсивные магнитные пускатели 380 В

Данный принцип сохраняется при использования катушек любого номинала.

Реверс часто используют для торможения двигателя, контролируя его обороты с помощью специального контроллера.

Переключение обмоток двигателя

Известно, что асинхронный электродвигатель потребляет меньшие стартовые токи при подключении обмоток «звездой», но максимум мощности развивает, если используется схема включения по типу «треугольника».

Поэтому, на производстве, для запуска особенно мощных электродвигателей используется переключение обмоток.

Подключение обмоток двигателе по схеме 1.»звезда» и 2.»треугольник»

Электронный прибор контролирует обороты электродвигателя – как только они достигнут номинального значения, инициируется сигнал, переключающий контакторы, вследствие чего обмотки двигателя переключатся от «звезды» к «треугольнику».

Готовый вариант пускателя

Тепловые реле, помимо уставки тока и регулировки выдержки, также имеют рычажок отключения, который часто используют в компактных магнитных пускателях, размещая кнопку «Стоп» на крышке корпуса напротив.

Включение контактора происходит при механической передаче усилия нажатия от стартовой кнопки к специальной кнопочной приставке, прикрепляемой к контактору. Схема подключения остаётся прежней, только в данном случае кнопочный пост совмещён с контактором в едином корпусе магнитного пускателя.

кнопочный пост в одном корпусе с магнитным пускателем

Поскольку подсоединение и монтаж кнопок в данных изделиях осуществляются непосредственно производителем, то пользователю необходимо только подключить питание и нагрузку, и отрегулировать тепловое реле.

схема подключения контактора | Советы электрика

18 Фев 2012 База знаний электрика, Видео, Новости, Пускатели и контакторы, Советы специалиста

Я не буду вдаваться в подробности что такое пускатель или контактор, для чего они нужны и т. д.

Сразу покажу как их подключать.

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.



Логика работы схемы включения контактором проста: при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель должен знать и уметь каждый электрик.

 Узнайте первым о новых материалах сайта!

Просто заполни форму:



Теги: видеоурок по пускателю, как подключить пускатель, схема включения контактора

Контакторы 380в iek

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

• Рабочие (силовые) контакты, для управления работой нагрузки.
• Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Использование магнитного пускателя

Прежде чем подключать пускатель, необходимо разобраться в его устройстве. Сам по себе электромагнитный пускатель (МП) представляет собой реле, но способен переключать гораздо больший ток. Такая способность обусловлена большими контактами, а также скоростью срабатывания. Для этого у прибора стоят более мощные электромагниты.

Электрический магнит представляет собой катушку, в которой содержится достаточное количество витков изолированного провода, чтобы по ней мог проходить ток напряжением от 24 до 660 вольт. Катушка находится на сердечнике, что позволяет увеличить магнитный поток. Такая мощность нужна, чтобы преодолевать силу пружины и увеличивать скорость замыкания контактов.

Пружина же ставится для быстрого размыкания контактов. Чем быстрее происходит размыкание, тем меньше будет электрическая дуга. Электродуга вредна тем, что в ней создается очень высокая температура, а это пагубно сказывается на самих контактах. Более мощные устройства — контакторы — снабжены еще и дугогасительной камерой, что позволяет разрывать цепь с еще большим током (на мощных контакторах до 1000 А, у МП — от 6,3А до 250 А).

Хотя катушка управления пускателя питается от переменного тока, через контакты можно пропускать любой род тока. В отличие от контакторов и реле, в МП есть две группы контактов:

• силовые;
• блокировочные.

С помощью силовых контактов происходит подключение нагрузки, а блокировочные служат для защиты от неправильного или опасного подключения. В зависимости от конструкции может быть три или четыре пары силовых контактов. Причем каждая пара имеет в своем составе подвижные и неподвижные контакты. Последние через металлические пластины соединяются с клеммами, расположенными на корпусе. К ним подключаются провода. Блокировочные контакты могут быть:

• нормально замкнутые;
• нормально разомкнутые.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

• Скорость вращения не изменяется.
• Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Ещё одно интересное видео о работе магнитного пускателя:

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Магнитный пускатель с установленной на нем контактной приставкой

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

Реверсивная схема подключения магнитного пускателя

Методы защиты

Магнитные пускатели служат не только для подключения и отключения нагрузки, но и для защиты двигателей. Для трехфазных двигателей переменного тока опасны две вещи:

Короткое замыкание (неважно, на корпус, между обмотками или межвитковое). Перекос фаз или пропажа одной или двух из них.

Тепловое реле помогает бороться с первым явлением. Основным его элементом является биметаллическая пластинка. В холодном состоянии она имеет одну форму, в нагретом — другую. Через нее пропускают рабочий ток, идущий на электродвигатель, который ее греет. Чем сильнее ток, тем больше она нагревается. Для того чтобы пластина не меняла свою форму раньше времени, ее деформируют.

Через изоляционный материал к ней прикрепляют подвижный нормально замкнутый контакт, который входит в схему управления катушкой МП. При превышении тока пластина меняет свою форму и размыкает контакт, что ведет к срабатыванию МП и остановке двигателя. Всего таких реле ставят по два на МП, по одному на фазу. Третья фаза в любом случае будет связана с этими двумя.

Схема подключения кнопочного поста к магнитному пускателю — советы электрика

Схема подключения кнопочного поста

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления.

Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом.

Обратите внимание

Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя.

Общепринято называть отключающую кнопку словом: «Стоп » и маркировать её красным цветом.

Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск », «Вперёд », «Назад ».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку.

Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку.

Важно

При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3.

При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой.

Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В.

В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Совет

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп».

Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую.

Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп».

Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

Обратите внимание

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика. который легко можно сделать самому.

Пост кнопочный: назначение и схема

Пост кнопочный — предназначен для коммутации электрических цепей управления переменного тока напряжением до 660 В частоты 50 и 60 Гц и постоянного тока напряжением до 440 В, и/или подачи сигналов управления, как на месте, так и дистанционно; применяется для дистанционного управления различными механизмами и электрическими машинами.
Это несложное изделие, состоящее из минимального количества деталей, но с очень важной функцией — подача команд и индикация их исполнения.

Применение кнопочных постов достаточно разнообразно и соответственно он имеет разные виды и схемы исполнения.
Пример: пост управления тельфером (правильнее конечно было бы назвать «пульт управления») Рис. 1. При помощи пускателя этого типа производится контроль работы различных тяговых механизмов. В основном это подъемный кран, лифтовой эскалатор, балки и т. д.

Однако темой данной статьи будет именно стандартный кнопочный пост для управления различными силовыми устройствами (в основном это различные электродвигатели).

«Старт-Стоп» кнопочный пост, сразу отмечу, что схема применима не только к магнитным пускателям но и к любому виду реле.
Итак, что представляет собой «кнопочный пост»? «Кнопочный пост» конструктивно состоит из корпуса и двух кнопок «Пуск» и «Стоп».

Внешний вид кнопок для кнопочных постов представлены на рис.1. на рисунке 2 представлен корпус кнопочного поста.

• Обе кнопки без фиксации положения.
• Копка «Пуск» (обычно зелёного цвета и может иметь подсветку при включение) имеет нормально разомкнутые контакты и предназначена для включения КМ;
• Кнопка «Стоп» (обычно красного цвета) имеет нормально замкнутые контакты и предназначена для снятия напряжения с КМ;

Схема включения — выключения показана на рис. 4. ничего сложного: при замыкании контактов SB1.1 происходит подача напряжения на катушку контактора КМ1 и его срабатывание, при этом контакты SB1.1 копки «Пуск» блокируются нормально разомкнутыми контактами (НО) КМ1.4 контактора КМ1.

Всё, силовые контакты контактора КМ1 замкнулись и напряжение на силовую установку подано. Вы можете отпустить кнопку «Пуск» и силовая установка останется под напряжением (не отключится), так как контакты КМ1.4, подключенные параллельно кнопке «Пуск», замкнулись и катушка пускателя КМ1 находится во включенном состояние постоянно.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через собственную пару контактов КМ1.4.Для остановки механизма служит кнопка «Стоп», при её нажатии контакты ST2 размыкаются напряжение с катушки контактора КМ1 снимается, его контакты КМ1.

4 размыкаются и одновременно разблокируя, тем самым, контакты кнопки «Старт», двигатель остановлен.

На рисунке 5 стрелкой показано движение фазы «L3» (для питания катушки магнитного контактора можно выбрать, произвольно, любую из фаз).

Точек включения конкретной системы может быть несколько (например, система вентиляции…). Схема подключения нескольких кнопочных постов показана на рис.6.

При такой схеме включения «исполнительный» магнитный контактор (КМ 1) может быть как включен так и выключен с любого из «постов», в такой схеме конечно желательна подсветка кнопки пуск, чтобы с любого из постов было видно состояние системы. Как Вы понимаете, уважаемый читатель, кнопками «Пуск», «Стоп», осуществляется как местное (со щита управления и автоматики) так и дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует.

Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Важно

Ну вот и всё, если у вас возникли вопросы воспользуйтесь нашей электронной почтой [email protected] . попробуем на них квалифицированно ответить. В строке письма «тема» пишите: «Системы полива».
P.S. просьба, не задавать вопросов на которые последует ответ: «читайте внимательно статью».

Подключаем магнитный пускатель через кнопочный пост, кнопки “Пуск” и “Стоп”. Для тех, кто читает электрические схемы и может представить, как работает схема в динамике, подключить магнитный пускатель не составит труда. На сайт, не раз поступали просьбы, подсказать, как подключить пускатель к двигателю с кнопками пуск — стоп в сеть 220В.

Постараюсь объяснить буквально на пальцах, что куда и зачем идет. Разобраться с монтажной схемой на первый взгляд трудно. Все будет понятно, когда внимательно изучишь схему, но не всю сразу, а по частям элемент за элементом, задавая себе вопросы, какую роль выполняет данный контакт или элемент в схеме.

Параллельно изучая схему найти, например, у магнитного пускателя катушку управления, её контактные вывода. Найти на пускателе силовые – рабочие контакты, вспомогательные контакты (нормально разомкнутые и нормально замкнутые), необходимые для блокировки или шунтирования контактов.

Разобрать кнопочный пост и разобраться с принципом работы. При нажатии кнопки один контакт замыкается, а другой размыкается. Найти контакты в монтажной схеме и на элементах — пускателя и кнопочного поста. Только после одновременного изучения схемы и её элементов будет понятна логика, и принцип работы схемы.

Общий вид кнопочного поста на две кнопки “Пуск” и “Стоп”.

Снимаем контактный механизм одной кнопки.

Из чего состоит контактный механизм.
Две пары выводов, нормально замкнутого и разомкнутого контакта. При нажатии кнопки нормально замкнутый контакт размыкается, а нормально разомкнутый замыкается. При отпускании кнопки контакты возвращаются в исходное положение.

Подвижный, нормально разомкнутый контакт.

Схема подключения магнитного пускателя
через кнопочный пост.
Схема состоит:
Из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220В.

Принцип работы схемы.
Питание кнопок взято с клеммы силовых контактов пускателя, цифра № [1].

Напряжение подходит до кнопки “Стоп” цифра № [2].

Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра № [3].

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра № [4].

Напряжение достигает цели, цифра № [5], катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт № [6] шунтирует контакт кнопки “пуск” № [4], для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился.

Совет

Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра № [7], снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Реверсивная схема с катушками управления 380В
1) Блок контакты; 2) Катушка магнитного пускателя 380В; 3) Контакт теплового расцепителя, токового реле; 4) Токовое реле; 5) Силовые контакты.

Реверсивная схема с катушками управления 220В

Источники: http://el-shema.ru/publ/skhemy_podkljuchenija/skhema_podkljuchenija_magnitnogo_puskatelja/13-1-0-429, http://premiumsk.narod.ru/post_button.htm, http://www.skrutka.ru/sk/tekst.php?id=39

Источник: http://electricremont.ru/shema-podklyucheniya-knopochnogo-posta.html

Магнитный пускатель: назначение, устройство, схемы подключения

Питание на электродвигатели лучше подавать через магнитные пускатели (называются еще контакторы). Во-первых, они обеспечивают защиту от пусковых токов.

Во-вторых, нормальная схема подключения магнитного пускателя содержат органы управления (кнопки) и защиты (тепловые реле, цепи самоподхвата, электрической блокировки и т.п.).

С помощью этих устройств можно запустить двигатель в обратном направлении (реверс) нажатием соответствующей кнопки. Все это организуется при помощи схем, причем они не очень сложны и их вполне можно собрать самостоятельно.

Назначение и устройство

Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.

Так выглядит магнитный пускатель

Магнитные пускатели могут быть двух видов:

•  С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
• С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.

Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.

Состав и назначение частей

Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении.

Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности.  Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности.

Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.

Устройство магнитного пускателя (контактора)

Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.

Принцип работы

В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты.

При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле.

Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

Принцип работы магнитного пускателя (контактора)

Обратите внимание

При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.

Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.

Схема подключения пускателя с катушкой 220 В

В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.

В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.

Подключение питания к магнитному пускателю

Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки. Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д. Снимается оно с контактов T1, T2, T3.

Назначение гнезд магнитного пускателя

Самая простая схема

Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам  T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.

Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).

Простейшая схема подключения магнитного пускателя — без кнопок

Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.

Схема с кнопками «Пуск» и «Стоп»

При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.

Кнопки могут быть в отдельном корпусе, могут  в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).

Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»

Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск».

Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев.

Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».

Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку

Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.

Подключение к трехфазной сети через контактор с катушкой на 220 В

Через стандартный магнитный пускатель, работающий от 220 В, можно подключить трехфазное питание. Такая схема подключения магнитного пускателя используется с асинхронными двигателями. В цепи управления отличий нет. К контактам A1 и A2 подключается одна из фаз и «ноль». Фазный провод идет через кнопки «пуск» и «стоп», также ставится перемычка на  NO13 и NO14.

Как подключить асинхронный двигатель на 380 В через контактор с катушкой на 220 В

В силовой цепи отличия незначительные. Все три фазы подаются на L1, L2, L3, к выходам T1, T2, T3 подключается трехфазная нагрузка. В случае с мотором в схему часто добавляют тепловое реле (P), которое не допустит перегрев двигателя.

Тепловое реле ставят перед электродвигателем. Оно контролирует температуру двух фаз (ставят на самые нагруженные фазы, третья), размыкая цепь питания при достижении критических температур. Эта схема подключения магнитного пускателя используется часто, опробована много раз.

Порядок сборки смотрите в следующем видео.

Схема подключения двигателя с реверсным ходом

Для работы некоторых устройств необходимо вращение двигателя в обе стороны. Смена направления вращения происходит при переброске фаз (надо поменять местами две произвольные фазы). В цепи управления также необходим кнопочный пост (или отдельные кнопки) «стоп», «вперед», «назад».

Схема подключения магнитного пускателя для реверса двигателя собирается на двух одинаковых устройствах. Желательно найти такие, на которых присутствует пара нормальнозамкнутых контактов. Устройства подключаются параллельно — для обратного вращения двигателя, на одном из пускателей фазы меняются местами. Выходы обоих подаются на нагрузку.

Сигнальные цепи несколько сложнее. Кнопка «стоп» — общая. Поле нее стоит кнопка «вперед», которая подключается к одному из пускателей, «назад» — ко второму. Каждая из кнопок должна иметь цепи шунтирования («самоподхвата»)  — чтобы не было необходимости все время работы держать нажатой одну из кнопок (устанавливаются перемычки на NO13 и NO14 на каждом из пускателей).

Важно

Схема подключения двигателя с реверсным ходом с использованием магнитного пускателя

Чтобы избежать возможности подачи питания через обе кнопки, реализуется электрическая блокировка. Для этого после кнопки «вперед» питание подается на нормально замкнутые контакты второго контактора. Аналогично подключается второй контактор — через нормально замкнутые контакты первого.

Если в магнитном пускателе нет нормально замкнутых контактов, их можно добавить, установив приставку. Приставки, при установке, соединяются с основным блоком и их контакты работают одновременно с другими.

То есть, пока питание подается через кнопку «вперед», разомкнувшийся нормально замкнутый контакт не даст включить обратный ход. Чтобы поменять направление, нажимают кнопку «стоп», после чего можно включать реверс, нажав «назад».

Обратное  переключение происходит аналогично — через «стоп».

Источник: https://elektroznatok.ru/oborudovanie/magnitnyj-puskatel

Схемы подключения магнитного пускателя

Подключения магнитного пускателя и малогабаритных его вариантов, для опытных электриков не представляет никакой сложности, но для новичков может оказаться задачей над которой пройдется задуматься. Магнитный пускатель является коммутационным устройством для дистанционного управления нагрузкой большой мощности.

На практике, зачастую, основным применением контакторов и магнитных пускателей есть запуск и остановка асинхронных электродвигателей, их управления и реверс оборотов двигателя. Но свое использование такие устройства находят в работе и с другими нагрузками, например компрессорами, насосами, устройствами обогрева и освещения.

При особых требованиях безопасности (повышенная влажность в помещении) возможно использования пускателя с катушкой на 24 (12) вольт. А напряжение питания электрооборудования при этом может быть большим, например 380вольт и большим током.

Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического “отключения” оборудования при “пропадание” электричества.

Наглядный пример. При работе какого то станка, например распиловочного, пропало напряжение в сети. Двигатель остановился.

Рабочий полез к рабочей части станка, и тут напряжение опять появилось. Если бы станок управлялся просто рубильником, двигатель сразу бы включился, в результате — травма. При управлении электродвигателем станка с помощью магнитного пускателя, станок не включится, пока не будет нажата кнопка “Пуск”.

Стандартная схема. Применяется в случаях когда нужно осуществлять обычный пуск электродвигателя. Кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Вместо двигателя может быть любая нагрузка подключенная к контактам, например мощный обогреватель.

В данной схеме силовая часть питается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В случаях однофазного напряжения, задействуются лишь две клеммы.

В силовую часть входит: трех полюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный электродвигатель М. Цепь управления получает питание от фазы «А».

В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, подключенный параллельно кнопке «Пуск». При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят.

Совет

Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на “3” контакт кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах.

Обратите внимание. В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки.

Например если катушка магнитного пускателя на 220 вольт – один ее вывод подключается к нейтрале, а другой, через кнопки, к одной из фаз. Если номинал катушки на 380 вольт – один вывод к одной из фаз, а второй, через цепь кнопок к другой фазе.

Существуют также катушки на 12, 24, 36, 42, 110 вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение. При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются.

Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на электродвигатель. Двигатель начинает вращаться. Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. В случае если не будет самоподхвата, будет необходимо все время держать нажатой кнопку «Пуск» чтобы работал электродвигатель или другая нагрузка.

Для отключения электродвигателя или другой нагрузки достаточно нажать кнопку «Стоп»: цепь разорвется и управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат электродвигатель от напряжения сети.

Чтобы не тянуть лишний провод на кнопку «Пуск», можно поставить перемычку между выводом катушки и одним из ближайших вспомогательных контактов, в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на “3” контакт кнопки «Пуск».

Как выбрать автоматический выключатель (автомат) для защиты схемы?

Прежде всего выбираем сколько “полюсов”, в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети 220 вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного.

Следующим важным параметром будет ток сработки.

Обратите внимание

Например если электродвигатель на 1,5 кВт. то его максимальный рабочий ток — 3А (реальный рабочий может быть меньше, надо измерять).  Значит, трехполюсный автомат надо ставить на 3 или 4А.

Но у двигателя, мы знаем, пусковой ток намного больше рабочего, а значит обычный (бытовой) автомат с током в 3А будет срабатывать сразу при пуске такого двигателя.

Характеристику теплового расцепителя нужно выбирать D, чтобы при пуске автомат не срабатывал.

Или же, если такой автомат не просто найти, можно по подбирать ток автомата, чтобы он был на 10-20% больше рабочего тока электродвигателя.

Можно и удаться в практический эксперимент и с помощью измерительных клещей замерить пусковой и рабочий ток конкретного двигателя.

Например для двигателя на 4кВт, можно ставить автомат на 10А.

Для защиты от перегрузки двигателя, когда ток возрастает выше установленного (например пропадания фазы) — контакты теплового реле RT1 размыкаются, и цепь питания катушки электромагнитного пускателя разрывается.

В данном случае, тепловое реле выполняет роль кнопки «Стоп», и стоит в той же цепи, последовательно. Где его поставить — не особо важно, можно на участке схемы L1 — 1, если это удобно в монтаже.

С использованием теплового расцепителя, отпадает надобность так тщательно подбирать ток вводного автомата, так как с тепловой защитой вполне должно справится тепловое реле двигателя.

Важно

Данная необходимость возникает, тогда когда нужно чтобы движок вращался поочередно в обоих направлениях.

Смена направления вращения реализуется простим способом,  меняются местами любые две фазы.

Когда включен пускатель КМ1, это будет «правое» вращение. Когда включается КМ2 — первая и третья фазы меняются местами, движок будет крутиться «влево». Включение пускателей КМ1 и КМ2 реализуется разными кнопками «Пуск вперед» и «Пуск назад«, выключение — одной, общей кнопкой «Стоп» , как и в схемах без реверса.

В таких схемах запуска всегда должна быть защита от одновременного включения кнопок “вперед” и “назад”.

Реверсивный пускатель должен иметь механическую защиту от одновременного включения двух его половин. А если он состоит из двух отдельных пускателей, между ними должен стоять специальный механический блокиратор.

Вторая защита – электрическая. Контакты КМ2.4 и КМ1.4, стоящие в цепях питания катушек пускателей. Например, если включен КМ1, его НЗ контакт КМ1.4 разомкнут, и если случайно нажать обе кнопки “пуск”, ничего не получится — электродвигатель будет слушаться той кнопки, которая нажата раньше.

Для реализации электрической блокировки одновременного включения и самоподхвата на каждый пускатель надо, кроме силовых, ещё один НЗ (блокировка) и НО (самоподхват). Но так-как пятого контакта, в большинства магнитных пускателей нет, можно поставить дополнительный контакт. Например приставка ПКИ.

с катушкой на 220 вольт

с катушкой на 380 вольт

Источник: http://elektt.blogspot.com/2016/09/podklyucheniya-magnitnogo-puskatelya.html

Как подключить пускатель?Видео

Я не буду вдаваться в подробности что такое пускатель или контактор, для чего они нужны и т.д.

Сразу покажу как их подключать.

Схема включения у них совершенно одинаковая независимо от размера и назначения, так как одинаков и принцип действия. Для дистанционного управления включения/отключения контактора применяется кнопочный пост ПКЕ с кнопками “Стоп” красного цвета и кнопкой “Пуск” черного.

Кнопки с возвратом, то есть после их нажатия они возвращаются в исходное положение сами. Внутри кнопки есть контакт, который размыкается или замыкается при нажатии.

Пуск” наоборот- замыкается.

Совет

Логика работы схемы включения контактором проста: при нажатии на кнопку “Пуск” подается напряжение на катушку контактора и он включается, силовые контакты замыкаются и остаются во включенном положении даже после возврата кнопки “Пуск” в исходное состояние.

Отключение контактора производится нажатием на кнопку “Стоп”.

То есть обе кнопки нажимаются кратковременно.

Каким образом контактор остается включенным после отпускания кнопки “Пуск”?

Ведь контакт на включение вроде как разомкнут?

Для этого у контактора есть блок-контакт или вспомогательный, не силовой контакт который замыкается или размыкается совместно с силовыми контактами контактора.

Для схемы включения нужен нормально-разомкнутый контакт.

После того как кнопку “Пуск” отпущена, фаза управления на катушку идет именно через этот замкнувшийся при включении блок-контакт. Катушки контакторов есть на разное напряжение- 220 или 380 Вольт.

Независимо от напряжения подключение катушки одинаково- на один вывод напряжение питания подключается напрямую.

На второй вывод фаза управления на катушку идет через кнопки.

Я рассказываю самую упрощенную схему для дистанционного управления пускателем, на самом деле в схеме еще могут быть контакты тепловых реле и других защитных аппаратов.

Итак, сборка схемы:

Для подключения кнопок надо трехжильный кабель.

Фаза управления берется обычно сразу с силовых контактов, куда приходит вводной кабель и идет на кнопку “Стоп”.

После кнопки “Стоп” фаза управления подключается: -перемычкой на кнопку “Пуск” -на блок-контакт контактора После кнопки “Пуск”- на второй конец блок-контакта контактора и уже отсюда- на катушку контактора.

То есть кнопка “Пуск” и блок-контакт подключены паралельно друг другу.

Но тут важно не перепутать провода местами иначе контактор не включится.

Надо запомнить: провод фазы управления, подключенный после кнопки “Стоп”(между ней и кнопкой “Пуск”) НЕ ДОЛЖЕН подключаться на катушку.

Обратите внимание

У кого быстрый интернет- смотрите видео, которое я заснял буквально вчера специально для вас:

Я считаю что как подключить пускатель должен знать и уметь каждый электрик.

 Узнайте первым о новых материалах сайта!

Просто заполни форму:

Источник: http://ceshka. ru/novosti/kak-podklyuchit-puskatel

Как подключить магнитный пускатель. Схема подключения

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разбираться с магнитным пускателем. В первой части статьи мы с Вами познакомились с устройством, назначением и работой магнитного пускателя, а сегодня рассмотрим его электрическую схему подключения.

Но прежде чем собирать схему, давайте сделаем небольшое отступление и познакомимся с одним важным элементом схемы управления работой магнитного пускателя – кнопка.

Как Вы уже догадались кнопками «Пуск», «Стоп», «Вперед», «Назад» осуществляется дистанционное управление магнитным пускателем, а значит и нагрузкой, которую он коммутирует. Управляющие кнопки выпускают двух видов: с размыкающим и замыкающим контактом.

Кнопка «Стоп»

Кнопку «Стоп» легко отличить по красному цвету.
В кнопке используется размыкающий (нормально замкнутый) контакт, через который проходит напряжение питания в схему управления пускателем.

В начальном положении, когда кнопка не нажата, подвижный контакт кнопки поддавливается снизу пружиной и собой замыкает два неподвижных контакта, соединяя их между собой.

И если кнопка стоит в электрической цепи, то в этот момент через нее протекает ток.

Когда же необходимо разомкнуть цепь — кнопку нажимают, подвижный контакт отходит от неподвижных контактов и цепь размыкается.

При отпускании кнопка опять возвращается в исходное положение пружиной, поддавливающей подвижный контакт, и он опять замыкает собой оба неподвижных контакта. На рисунке показаны контакты кнопки в нажатом и не нажатом положении.

Кнопка «Пуск»

Как правило, кнопку «Пуск» раскрашивают в черный или зеленый цвета.
В кнопке используется замыкающий (нормально разомкнутый) контакт, при замыкании которого через кнопку начинает проходить электрический ток.

Кнопка «Пуск» устроена так же, как и кнопка «Стоп», и отличается лишь только тем, что в начальном положении ее подвижный контакт не замыкает неподвижные контакты — то есть всегда находится в не замкнутом состоянии. В левой части рисунка видно, что подвижный контакт не замкнут и пружиной поддавливается вверх.

При нажатии на кнопку подвижный контакт опускается и замыкает оба неподвижных контакта. Когда же кнопка отпускается, то ее подвижный контакт под действием пружины возвращается в исходное верхнее положение и контакты размыкаются.

Схемы подключения магнитного пускателя

Первая, классическая схема, предназначена для обычного пуска электродвигателя: кнопку «Пуск» нажали – двигатель включился, кнопку «Стоп» нажали – двигатель отключился. Причем вместо двигателя Вы можете подключать любую нагрузку, например, мощный ТЭН.

Для удобства понимания схема разделена на две части: силовая часть и цепи управления.

Силовая часть запитывается от трехфазного переменного напряжения 380В с фазами «А» «В» «С». В силовую часть входит: трехполюсный автоматический выключатель QF1, три пары силовых контактов магнитного пускателя 1L1-2T1, 3L2-4T2, 5L3-6T3 и трехфазный асинхронный эл. двигатель М.

Цепь управления получает питание от фазы «А».
В схему цепи управления входят кнопка SB1 «Стоп», кнопка SB2 «Пуск», катушка магнитного пускателя КМ1 и его вспомогательный контакт 13НО-14НО, включенный параллельно кнопке «Пуск».

При включении автомата QF1 фазы «А», «В», «С» поступают на верхние контакты магнитного пускателя 1L1, 3L2, 5L3 и там дежурят. Фаза «А», питающая цепи управления, через кнопку «Стоп» приходит на контакт №3 кнопки «Пуск», вспомогательный контакт пускателя 13НО и так же остается дежурить на этих двух контактах. Схема готова к работе.

При нажатии на кнопку «Пуск» фаза «А» попадает на катушку пускателя КМ1, пускатель срабатывает и все его контакты замыкаются. Напряжение появляется на нижних силовых контактах 2Т1, 4Т2, 6Т3 и уже от них поступает на эл. двигатель. Двигатель начинает вращаться.

Вы можете отпустить кнопку «Пуск» и двигатель не отключится, так как с использованием вспомогательного контакта пускателя 13НО-14НО, подключенного параллельно кнопке «Пуск», реализован самоподхват.

Получается так, что после отпускания кнопки «Пуск» фаза продолжает поступать на катушку магнитного пускателя, но уже через свою пару 13НО-14НО. На нижнем рисунке стрелкой показано движение фазы «А».

А если не будет самоподхвата, придется все время держать нажатой кнопку «Пуск» пока будет работать эл. двигатель или любая другая нагрузка, питающаяся от магнитного пускателя.

Важно

Чтобы отключить эл. двигатель достаточно нажать кнопку «Стоп»: цепь разорвется, управляющее напряжение перестанет поступать на катушку пускателя, возвратная пружина вернет сердечник с силовыми контактами в исходное положение, силовые контакты разомкнутся и отключат двигатель от трехфазного питающего напряжения.

А теперь рассмотрим монтажную схему цепи управления пускателем.
Здесь все практически так же, как и на принципиальной схеме, за небольшим исключением реализации самоподхвата.

Чтобы не тянуть лишний провод на кнопку «Пуск», ставится перемычка между выводом катушки и одним из ближних вспомогательных контактов: в данном случае это «А2» и «14НО». А уже с противоположного вспомогательного контакта провод тянется непосредственно на контакт №3 кнопки «Пуск».

Ну вот, мы с Вами и разобрали простую классическую схему подключения магнитного пускателя. Также на одном пускателе можно собрать схему автоматического ввода резерва (АВР), которая предназначена для обеспечения бесперебойного электроснабжения потребителей электроэнергией.

Ну а если остались вопросы или сомнения по работе пускателя, то посмотрите видеоролик, из которого Вы дополнительно подчерпнете нужную информацию.

Следующая схема будет немного сложнее этой, так как в ней будут задействованы два магнитных пускателя и три кнопки и называется эта схема реверсивной. При помощи такой схемы можно будет, например, вращать двигатель влево – вправо, поднимать и опускать лебедку.

А пока досвидания.
Удачи!

Источник: https://sesaga.ru/kak-podklyuchit-magnitnyj-puskatel-sxema-podklyucheniya.html

Как подключить кнопочный пост к магнитному пускателю

Магнитный пускатель (контактор) используется, чтобы запускать и останавливать двигатель. Он также применяется для управления самыми разнообразными нагрузками (освещение, нагрев и так далее). Пускатель регулирует работу приборов, которые имеют дистанционное управление.

Принцип его работы основан на подаче рабочего напряжения на электромагнитную катушку. После этого ее сердечник, скрепленный с контактами, втягивается, что приводит к замыканию контактов. После снятия нагрузки контакты размыкаются вновь.

Подключаем кнопочный пост управления

На магнитном пускателе есть 4 пары контактов, замыкающихся при срабатывании электрического прибора. Первые три принимают участие в коммутации напряжения.

Четвертая пара призвана подавать нагрузку на катушку в момент отпускания кнопки пуска. Сверху находятся контакты (А1, А2), к которым подается рабочее напряжение.

Для повышения удобства работы А2 внизу продублирован. Это подходящее место для доступа.

Совет

Схема подключения предполагает использование обычного кнопочного поста, оснащенного кнопками «Стоп», «Пуск». Внутри поста имеются как нормально открытые, так и закрытые контакты.

Функциональные возможности контактов различаются ввиду разности в подключении. После нажатия кнопки одни контакты замыкаются (на рисунке ниже – под номерами 1 и 2), а другие – размыкаются (под номерами 3 и 4).

Чтобы вы представили картину, проиллюстрируем описание:

Сначала подключаем питающие провода к главным клеммам трехфазного пускателя. Берем одну фазу и ведем ее к посту для подключения к клемме 4 в основании кнопки «Стоп». Между постом и пускателем протягиваем три провода. Из выхода 3 кнопки «Стоп» протягиваем провод на выход 2 кнопки «Пуск». К выходам 1, 2 кнопки «Пуск» присоединяем два других провода.

Вернувшись к пускателю, присоединяем к А1 нулевой проводник. Далее подключаем провод от кнопочного поста (от выхода 1) к А2. При запуске поста пускатель замкнется.

Отпущенный «Пуск» должен оставить пускатель включенным, а потому из четвертой пары контактов ведем проводник. К дополнительной клемме А2 (что внизу) протягиваем провод от противолежащей клеммы блок-контакта.

Вся совокупность подключений будет составлять примерно такую картину:

В итоге в момент запуска ток идет к клемме А2, что замыкает катушку. Срабатывает пускатель. После отпускания кнопки «Пуск» ток минует эту кнопку и через включенный блок-контакт попадает также к катушке. Система начинает работать. После нажатия на кнопку «Стоп» мы прерываем подачу посредством блок-контакта и размыкаем пускатель. Такая схема актуальна для питания электродвигателя.

Источник: http://remcran.ru/articles/article/how-to-connect-the-button-post-to-a-magnetic-starter/

Схема подключения магнитного пускателя

Источник: https://electric-220.ru/news/skhema_podkljuchenija_magnitnogo_puskatelja/2018-08-25-1552

Содержание: Для нормальной работы электродвигателей используются различные электронно-механические приборы, успешно выполняющие защитные и управляющие функции. Среди них широкое распространение получила схема подключения магнитного пускателя, конструктивно состоящая из электронных и механических устройств, системы блокировок и прочих элементов. Использование специальных кнопок делает возможным пуск агрегата в заданном направлении. Конструкция пускателя отличается простотой и надежностью эксплуатации. Назначение магнитных пусковых устройств Первоочередной функцией магнитных пускателей, используемых в электрических сетях, является своевременное включение и последующее выключение питающего напряжения в соответствии с рабочими режимами агрегата. Это полностью касается и моделей ПМЕ. Рассматриваемые устройства выпускаются в двух вариантах: В приборе установлены нормально замкнутые контакты. В данном варианте питание к нагрузке подается постоянно, а отключение происходит лишь после срабатывания прибора. В пусковых устройствах задействованы нормально разомкнутые контакты. Такой вариант предусматривает подачу напряжения исключительно в процессе функционирования прибора. В большинстве случаев используется именно второй вариант, поскольку пускатель непосредственно работает в течение очень короткого времени, а в основном он находится в стадии ожидания. Общее управление осуществляется различными типами контактов. Рабочие служат для подачи питающего напряжения, а вспомогательные выполняют сигнальные функции. Включение контактов производится кнопками – ПУСК, СТОП, ВПЕРЕД и НАЗАД. Нередко магнитному пускателю присваивают название контактора. Такая постановка вопроса не совсем правильная, хотя назначение обоих приборов практически одно и то же. Оба аппарата предназначены для использования в силовых электрических цепях, а разница между ними определяется степенью защиты. Обратите внимание Основная функция контактора заключается в его работе с электросетями, где присутствуют очень высокие токи, поэтому данные приборы оборудуются мощными камерами гашения дуги. Соответственно они отличаются большими размерами и весом. Магнитные пускатели рассчитываются на небольшие величины токов – до 10 ампер, которые используются при эксплуатации всех типов электрооборудования. Конструкция и работа пускателей Конструктивно электромагнитный прибор содержит в себе две главные детали – магнитопровод пускателя с катушкой индуктивности. При дальнейшем рассмотрении видно, что магнитопровод разделяется на две составные части, изготовленные в виде буквы Ш. Обе детали устанавливаются и закрепляются зеркально, напротив друг друга. Магнитопровод снизу фиксируется в неподвижном положении, а средняя часть представляет собой сердечник, находящийся внутри катушки индуктивности. Общим параметрам катушки полностью соответствуют технические характеристики пусковых устройств. Они могут рассчитываться и применяться с малыми токами – 12, 24 и 110 вольт, а для большинства подобных устройств применяется схема подключения магнитного пускателя на 220 В или 380 В. Подвижной является деталь магнитопровода, установленная сверху. На ней закрепляются подвижные контакты, через которые выполняется подключение непосредственно к двигателю. Подача питающего напряжения осуществляется в направлении неподвижных контактов, закрепленных на самом корпусе прибора. Первоначальное положение контактов будет разомкнутым, зафиксированным с помощью пружины. На данном этапе питание не будет поступать к нагрузке. Когда к магнитному пусковому устройству, в том числе ПМЕ-211, подается питание, внутри катушки индуктивности начинается движение электрического тока. Под его воздействием происходит генерация электромагнитного поля. Важно Сила поля сжимает пружину и начинает притягивать движущийся элемент магнитопровода. В результате такого воздействия, контакты замыкаются, и через них питание подключается и поступает к нагрузке, после чего она начинает работать. После того как питание окажется отключенным, действие электромагнитного поля прекращается, и верхняя деталь под влиянием пружинной силы совершает переход в первоначальную позицию. Контакты отключаются, и ток к нагрузке перестает поступать. По такому же принципу функционирует обычная схема подключения для магнитного пускателя. Электрическая цепь разрывается кнопкой со специальными контактами, выполняющими размыкание. Их совместное действие осуществляется через кнопочный пост, оборудованный двумя контактными управляющими парами – нормально открытыми и нормально закрытыми. Универсальность действия кнопочного управления позволяет мгновенно переводить агрегат в нужное состояние, в том числе и на реверсивный ход. Варианты подключения пусковых устройств на 220 и 380 вольт Как подключить магнитный пускатель к сети на 220 вольт (рис. 1). Работа пускателя будет происходить следующим образом. Поступление тока на катушку КМ 1 наблюдается через тепловое реле и клеммы, объединенные в общую кнопочную цепь SB 2 и SB 1. Они соответствуют действиям ПУСК и СТОП, выполняя включающую и выключающую функцию. С нажатием кнопки ПУСК, начинается движение электротока внутри катушки. Одновременно с этим, сердечник пускателя воздействует на якорь и притягивает его к себе. В конечном итоге, подвижные контакты замыкаются, и сетевое напряжение на 220В идет к нагрузке. После возврата кнопка ПУСК она становится отпущенной, а цепь продолжает оставаться замкнутой за счет того, что параллельно с ней установлен блок-контакт КМ 1, оборудованный замкнутыми контактами. Нажатием кнопки СТОП начинается короткий период отсутствия напряжения, а позиция подвижных контактов принимает свой первоначальный вид. По такому же принципу осуществляется действие теплового реле Р, разрывающего нулевой провод N, подведенный к катушке. Подсоединение пускового механизма к электросети на 380 вольт (рис. 2), в общем то аналогично предыдущему варианту. Здесь будет лишь другая форма подаваемого напряжения, поступающего в катушку. Для его подачи используются две фазы L1 и L2, а для первого варианта 220 В это были фаза L3 и ноль. Соединение фазы L1 с катушкой осуществляется напрямую, а со второй фазой L2 – через имеющиеся кнопки, а также через коммутацию теплового реле. Совет Все задействованные кнопки соединяются с использованием последовательной схемы. Данная схема подключения магнитного пускателя на 380 В работает следующим образом. После того как выполнено нажатие кнопки ПУСК и включилась кнопка теплового реле, напряжение в фазе L2 подходит к катушке пускателя. Начинается втягивание сердечника и замыкание контактной группы, предусматривающей работу с определенным агрегатом. Вследствие этого, в цепи начинает двигаться ток 380В. Использование тепловых реле вместе с магнитными пускателями Возможность сработки теплового реле (1) предусмотрена на случай создания аварийной ситуации. Контакт цепи (4) разрывается с последующим отсоединением катушки и возвратом сердечника в первоначальное состояние специальными возвратными пружинами. После такого отключения контактов, на аварийно-опасном участке снимается опасное напряжение. Подключение магнитного пускателя совместно с тепловым реле обеспечивает надежную защиту электрических агрегатов от возможных перегрузок. Эти приборы служат эффективным дополнением к автоматам, биметаллические пластинки которых не всегда могут защитить во время аварии. Хотя, принцип работы теплового реле такой же, как и у теплового элемента автоматического защитного выключателя. Однако, тепловое реле не производит самостоятельного отключения, а лишь подает установленный сигнал на выполнение этой операции. Его необходимо точно и грамотно распознать, и вовремя применить на практике. Тепловое реле, оборудованное силовыми контактами, может быть напрямую подключено к магнитному пусковому устройству, без использования проводников. Тем не менее, продукция разных производителей может не совпадать, не подходить и не взаимодействовать между собой. Каждое тепловое реле оборудуется двумя группами контактов, независимых друг от друга – нормально замкнутыми и нормально разомкнутыми. Для разрыва цепи используется замкнутый контакт, действующий через кнопку СТОП. Все рабочие контакты присутствуют в схеме, предназначенной для управления. Они подключаются непосредственно возле катушки, но могут размещаться и в прочих удобных местах. Процесс срабатывания теплового реле внешне совершенно незаметен. Возврат в первоначальное состояние осуществляется посредством небольшой кнопки, расположенной на панели. Обратите внимание Перекидывать контакты нужно не сразу, а лишь после того как реле остынет, в противном случае не произойдет их надежной фиксации. Перед самым первым использованием кнопку рекомендуется нажать, во избежание неосторожных переключений при транспортировке. Как подключается кнопочный пост Кнопочный пост играет ведущую роль в процессе выполнения управляющих функций в отношении магнитного пускателя. В связи с этим, его конструкцию и принцип работы следует рассмотреть более подробно. Представленная схема включает в себя дополнительные кнопки. Нажимая на них, можно поочередно осуществлять включение и остановку двигателя. Схема подключения кнопки СТОП в управляющую цепочку выполняется в последовательном варианте, а для кнопки ПУСК предусмотрено параллельное подключение. Вся конструкция состоит из двухкнопочного поста с функциями пуска и отключения. Он включает две пары контактных групп, состоящих из нормально замкнутых и нормально разомкнутых контактов. Напряжение на кнопки подается через клеммы, установленные внутри силовых контактов магнитного пускателя. Вначале ток поступает на кнопку СТОП, затем продолжает путь по нормально замкнутому контакту и двигается по перемычке к кнопке ПУСК. Когда кнопка включения ПУСК оказывается нажатой, это приводит к замыканию нормально замкнутого контакта. Таким образом, напряжение доходит до нужного места, что вызывает срабатывание катушки и втягивание сердечника под влиянием электромагнитного поля. После этого в действие вступают силовые и вспомогательные контакты, обведенные на представленной схеме пунктиром. Использование вспомогательного блок-контакта позволяет выполнить шунтирование контакта пусковой кнопки, чтобы при ее отпускании прибор оставался во включенном состоянии. Магнитный пускатель может быть отключен через кнопку СТОП, при этом с управляющей катушки убирается напряжение, и пружины возвращают контакты в первоначальное положение. Схема подключения: рабочая или нет После выполнения всех соединений рекомендуется проверить, как будет функционировать собранная схема подключения пускателя. Данная процедура выполняется без подключения нагрузки, то есть силовые клеммы, расположенные снизу, остаются свободными. Таким образом, оборудование будет в безопасности в случае возникновения каких-либо проблем. С помощью автоматического выключателя к объекту испытаний подается напряжение. До запуска, на все время монтажа, электрическая сеть полностью обесточивается. После того как вновь подано напряжение, пускатель не должен включаться самостоятельно. При правильном подсоединении он соблюдает свое исходное положение. Далее нажимается пусковая кнопка, а затем должно произойти включение прибора. Если же такого не произошло, следует проверить, в каком положении находятся контакты у кнопки СТОП, которые должны быть в замкнутом состоянии. Важно Кроме того, нужно проверить тепловое реле. Диагностирование предполагаемой неисправности выполняется однополюсным указателем напряжения, определяющего наличие или отсутствие фазы на участке между кнопками СТОП и ПУСК. Если при отпущенной кнопке ПУСК магнитное действие не наблюдается, контакты не фиксируются, а отпадают, следовательно, все дело в их неправильном подключении. Они подключаются параллельно с кнопкой запуска и фиксируются во включенном состоянии после нажатия на подвижный элемент магнитопровода. Проверка теплового реле происходит следующим образом. После включения пускателя от контактов реле аккуратно отсоединяется какой-либо проводник. В этом случае контакты не держатся и отпадают.

Схема подключения пускателя с двух кнопок. Как подключить магнитный пускатель?

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

• Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
• Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
• Подбираем подходящие кнопки соответствующих цветов;
• Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

• трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
• схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.

Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как правильно выбрать магнитный пускатель?

Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

Они поставляются как отечественными, так и зарубежными фирмами.

Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).

Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

Схема пускателя облегченный вариант

А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.

Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.

Подключения пускателя по схеме — реверс

Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты (пм1 и пм2) самоподхвата не задействуются, а конкретно пока вы держите кнопку нажатой – оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.

Подключения пускателя по схеме – реверс

Пускатель со схемой звезда – треугольник

Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.

Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник» таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник. Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.

Схема звезда – треугольник

Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

— Автоматический выключатель;

— Три магнитных пускателя КМ, КМ1, КМ2;

— Кнопка запуск – стоп;

— Трансформаторы тока ТТ1, ТТ2;

— Токовое реле РТ;

— Реле времени РВ;

— БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Контактор переменного тока 380 В CJX2-2510 Контактор для монтажа на рейке Электромагнитный контактор Элементы управления и индикаторы катушки Промышленное и научное

Контактор переменного тока 380 В CJX2-2510 Контактор для монтажа на рейку Электромагнитный контактор Элементы управления и индикаторы катушки Промышленное и научное

контактор КДЖС2-2510 переменного тока 380В Катушка контактора электрического магнитного контактора держателя рельса

Контактор для монтажа на рельсе Катушка электромагнитного контактора 380 В переменного тока Контактор CJX2-2510, контактор CJX2-2510 Контактор для монтажа на рельсе Катушка электромагнитного контактора (380 В переменного тока): Промышленные и научные.Катушка электрического магнитного контактора для монтажа контактора Контактор переменного тока 380 В CJX2-2510 Рельс, контактор CJX2-2510 Контактор для монтажа на рельс Катушка электрического магнитного контактора (380 В переменного тока), Hilitand.

контактор КДЖС2-2510 переменного тока 380В Катушка контактора электрического магнитного контактора держателя рельса

Контактор CJX2-2510 Контактор для монтажа на рейку Электромагнитный контактор (380 В переменного тока): Промышленное и научное. Контактор CJX2-2510 Контактор для монтажа на рейку Катушка электромагнитного контактора (380 В переменного тока): Промышленное и научное.【ДЕТАЛИ】 В таблице параметров продукта есть электрическая схема, чтобы сделать подключение более удобным. Безопасно и надежно. 【КАЧЕСТВО】 Винт изготовлен из крепежа, который нелегко ржавеет, имеет длительный срок службы, стабильное соединение и высокую электропроводность. . 【ОГНЕЗАЩИТНАЯ ОБОЛОЧКА】 Корпус без заусенцев и безопаснее в использовании. . 【КОНТАКТОР】 Контактор — это промышленный прибор, который использует ток, протекающий через катушку, для создания магнитного поля, замыкающего контакты, для достижения контролируемой нагрузки на электрическое устройство.. 【ПРИМЕЧАНИЯ】 Напряжение катушки: 24 В переменного тока / 36 В переменного тока / 48 В переменного тока / 110 В переменного тока / 380 В переменного тока (опционально). . Особенности:. Изготовлен из высококачественного материала, который является прочным и надежным. Обладает высокой чувствительностью и большей грузоподъемностью. Устойчивый соединительный контакт обладает высокой проводимостью. Обычно используется в системах электроснабжения, распределения и электроснабжения. Этот продукт представляет собой промышленный электрический прибор, который использует катушка для протекания тока для создания магнитного поля, которое замыкает контакт для достижения управляющей нагрузки электрической установки.. . Технические характеристики:. Состояние: 0% абсолютно новый. Модель оправы: CJX2-25. Мощность: 25А. Напряжение катушки: 24 В переменного тока / 36 В переменного тока / 48 В переменного тока / 1 В переменного тока / 380 В переменного тока (опционально). Материал контактов: серебряно-вольфрамовый сплав. Содержание контактного серебра: 85%. Механическая жизнь: 6 миллионов раз. Электрическая жизнь: 600000 раз. Частота работы: 600 раз / час. . Список пакетов :. 1 × контактор. . . .

Контактор 380 В переменного тока CJX2-2510 Контактор для монтажа на рельс Катушка электромагнитного контактора
Контактор CJX2-2510 Контактор для монтажа на рельсе Катушка электромагнитного контактора (380 В переменного тока): Промышленные и научные.

% PDF-1.5 % 882 0 obj> endobj xref 882 149 0000000016 00000 н. 0000005754 00000 н. 0000005917 00000 н. 0000005960 00000 н. 0000006093 00000 н. 0000006402 00000 н. 0000006913 00000 н. 0000007542 00000 н. 0000007578 00000 н. 0000007628 00000 н. 0000007688 00000 н. 0000007944 00000 н. 0000008340 00000 н. 0000008769 00000 н. 0000016889 00000 п. 0000017002 00000 п. 0000017113 00000 п. 0000017216 00000 п. 0000019028 00000 п. 0000019657 00000 п. 0000020053 00000 п. 0000027513 00000 п. 0000027943 00000 н. 0000028231 00000 п. 0000028755 00000 п. 0000029349 00000 п. 0000030142 00000 п. 0000030898 00000 п. 0000031405 00000 п. 0000031566 00000 п. 0000031624 00000 п. 0000031816 00000 п. 0000031955 00000 п. 0000421811 00000 н. 0000421861 00000 н. 0000422202 00000 н. 0000426635 00000 н. 0000447546 00000 н. 0000452602 00000 н. 0000452950 00000 н. 0000453840 00000 н. 0000472145 00000 н. 0000713644 00000 н. 0000713742 00000 н. 0000713998 00000 н. 0000714288 00000 н. 0000715385 00000 н. 0000715642 00000 н. 0000717031 00000 н. 0000717320 00000 н. 0000717748 00000 н. 0000717863 00000 н. 0000717934 00000 н. 0000718010 00000 н. 0000718122 00000 н. 0000718204 00000 н. 0000718247 00000 н. 0000718361 00000 п. 0000718465 00000 н. 0000718508 00000 н. 0000718639 00000 н. 0000718745 00000 н. 0000718788 00000 н. 0000718892 00000 н. 0000719018 00000 н. 0000719114 00000 п. 0000719157 00000 н. 0000719247 00000 н. 0000719379 00000 н. 0000719422 00000 н. 0000719553 00000 н. 0000719596 00000 н. 0000719703 00000 н. 0000719746 00000 н. 0000719866 00000 н. 0000719909 00000 н. 0000720012 00000 н. 0000720055 00000 н. 0000720197 00000 н. 0000720240 00000 н. 0000720349 00000 н. 0000720392 00000 н. 0000720536 00000 н. 0000720579 00000 н. 0000720735 00000 н. 0000720778 00000 н. 0000720922 00000 н. 0000720965 00000 н. 0000721067 00000 н. 0000721110 00000 н. 0000721204 00000 н. 0000721247 00000 н. 0000721338 00000 н. 0000721381 00000 н. 0000721479 00000 п. 0000721522 00000 н. 0000721625 00000 н. 0000721667 00000 н. 0000721775 00000 н. 0000721817 00000 н. 0000721925 00000 н. 0000721967 00000 н. 0000722079 00000 н. 0000722121 00000 н. 0000722233 00000 н. 0000722275 00000 н. 0000722375 00000 н.: u8XgG 緛 ɶ ٝ K> / N

Sprecher + Schuh CA7-9-10-380 3-полюсный контактор 9 Ампер с катушкой переменного тока 380/440 В и 1 Н.О. базовый вспомогательный контакт

Широкий выбор из одиннадцати контакторов в четырех типоразмерах охватывает весь диапазон мощности CA7 (до 75 л.с. при 460/575 В). Шесть контакторов имеют ширину всего 45 мм, что является чрезвычайно малым размером для такой жесткой работы. Эту эффективность объясняют рядом конструктивных особенностей, в том числе высокое контактное давление и «свободные от дребезга» контакты, позволяющие устройствам выдерживать высокие пусковые токи, типичные для современных двигателей. Вся линейка Sprecher and Schuh CA7 оснащена механически связанными контактами, которые иногда называют «контактами с принудительным управлением» или «контактами с принудительным управлением». При сварке основного полюса питания должны быть достаточные зазоры (≥0,3 мм), чтобы гарантировать, что вспомогательные контакты не изменят свое состояние при отключении питания катушки и попытке устройства размыкаться. Это требование для цепей безопасности согласно IEC 60947-5-1. Надежность дополнительно обеспечивается дополнительными контактами с перекрестной штамповкой, которые обеспечивают многоточечную надежность в приложениях с низким током и напряжением. Щелкните здесь, чтобы перейти на страницу каталога этого контактора S + S CA7 МАКСИМАЛЬНАЯ МОЩНОСТЬ МАКСИМАЛЬНЫЙ ТОК КОЛИЧЕСТВО ПОЛЮСОВ ДОПОЛНИТЕЛЬНЫЕ КОНТАКТЫ КАТАЛОГ КАТУШКА НАПРЯЖЕНИЕ Однофазный Трехфазный Индуктивный AC-1 (A) Резистивный AC-3 (A) N.О. Н.З. Н.О. NC 115 В HP 230 В HP 200 В HP 230 В HP 460 В HP 575 В HP 0,5 1 2 2 5 7,5 9 32 3 0 1 0 CA7-9-10-380 380-400v50Hz / 440v60Hz

Магнитные пускатели и контакторы: Стандартные модели: 20

Перейти к основному содержанию

Характеристики и характеристики

Рама				20	25	35	50	65C
ТИП	Контактор электромагнитный без корпуса		нереверсивный	ч30	ч35	х45	H50	H65C
			Реверсивный	ч30-р	h35-R	ч45-Р	H50-R	H65C-R
	Пускатель электромагнитный	Без корпуса	нереверсивный	В) х30-Т	В) х35-Т	Б) х45-Т	B) H50-T	H65C-T
			Реверсивный	В) h30-RT	В) h35-RT	В) h45-RT	В) H50-RT	H65C-T
		С корпусом	нереверсивный	Б) Ш30-Т	Б) Ш35-Т	Б) Ш45-Т	B) SH50-T	SH65CR-T
			Реверсивный	Б) Ш30- РТ	Б) Ш35- РТ	Б) Ш45- РТ	В) Ш50- РТ	Ш65С- РТ
		Реле тепловой перегрузки		TR20B-1E	TR25B-1E	TR50B-1E	TR50B-1E	TR80B-1E
Номинальное напряжение изоляции				AC660V
Макс.номинальная мощность двигателя	JIS и JEM	Расчетный рабочий ток (A) AC3	200-220В	20 (18)	26	35	50 (48)	65
			380–440 В	17	24	32	47	65
			500-550 В	12	12	26	37	52
		Трехфазный двигатель (кВт) AC3 и AC2	200-220В	4 (3.7)	5,5	7,5	11	15
			380–440 В	7,5	11	15	22	30
			500-550 В	7,5	7,5	15	22	30
	МЭК	Расчетный рабочий ток (A) AC3	220-240 В	22 (20)	27	39	52 (48)	65
			380–440 В	22 (20)	24	37	47	65
			500-550 В	12	12	26	37	52
		Трехфазный двигатель (кВт) AC3	220-240 В	5.5	* 7,5	11	15 (11)	18,5
			380–440 В	11	11	18,5	22	30
			500-550 В	7,5	7,5	15	22	30
	Однофазный двигатель (кВт) AC3 JIS, JEM и IEC		100-110 В	0,75	–	–	–	–
			200-220В	–	–	–	–	–
	Дюймовый (кВт) AC4 (Дюймовый коэффициент 50%, электрический срок службы 0.1 миллион раз) JIS, JEM и IEC		200-240 В	2,2	3,7	5,5	7,5	9
			380–440 В	3,7	5,5	7,5	11	15
Номинальная нагрузка при резистивной нагрузке (A) AC1 (срок службы 0,5 миллиона раз) JIS, JEM и IEC			200-240 В	32	35	50	70	80
			380–440 В	32	35	50	70	80
Номинальный тепловой ток (1-й) A			Без корпуса	32	35	50	70	80
			С корпусом	26	35	44	60	65
Характеристики рабочей катушки	Нагрузка на катушку (макс.) (V.A) 50/60 Гц		Пикап	90/80		165/150	165/150	220/190
			Фиксатор	14/11		16/12	16/12	18/14
	Потребление змеевика (Вт) (среднее)			3,5		4,5	4,5	6
	Напряжение срабатывания (% от номинального напряжения) (среднее)			68		73	73	75
	Падение напряжения (% от номинального напряжения) (среднее)			53		53	53	58
	Время срабатывания (мс) (контрольное значение)		Пикап	10-20		10-20	10-20	10-20
			Выпадение	10-35		10-25	10-25	10-30
Спецификация вспомогательного контакта	Число		Стандартный	1НО 1НЗ		2НО2НЗ	2НО2НЗ
			Максимум	4NO4NC (3НО3НК… двусторонний)
	Расчетный рабочий ток (A)		200-240 В	2 (двойной контакт)
			380–440 В	1 (двойной контакт)
	Номинальный ток (A)			10 (двойной контакт)
Прикладные модели	С механической блокировкой			●	●	●	●	●
	С реле перегрузки 2E			○	○	○	○	○
	С трехэлементным реле перегрузки			○	○	○	○	○
	С защелкой			○	○	○	○	○
	Работа на постоянном токе			○	○	○	○	○
	Монтаж на DIN-рейку			●	●	●	●	●

Примечание

* 1

Значения класса 200 В в скобках, если корпуса 20 и 50 снабжены корпусом.

* 2

Номинальный тепловой ток относится к электромагнитным контакторам.

* 3

Напряжение срабатывания и отпускания применимо к источнику питания 200 В 60 Гц. В случае 50 Гц цифры для кадров 8C — 125C примерно на 10% меньше, а для кадров 150C — 800C примерно такие же.

* 4

Применение категорий AC3 и AC2 к реверсивным электромагнитным контакторам и пускателям должно быть ограничено обычным реверсивным режимом работы, при котором двигатель начинает обратное вращение после того, как он однажды остановился.Категория AC4 применима, когда двигатель начинает обратное вращение до полной остановки.

* 5

Знак (●) в приложении означает, что они стандартные.

* 6

Время работы — это справочное значение, когда на катушку 200 В переменного тока подается напряжение 200 В 50 Гц. Время срабатывания зависит от напряжения, частоты и фазы катушки, поэтому оно не подходит для измерения времени.

* 7

Условия испытаний на электрическую долговечность (Категория AC3):
Включающие и отключающие токи и рабочая частота на электрическую долговечность проверяются, как показано на правом чертеже, в соответствии с условиями испытаний JIS C8201-4-1, JEM 1038 и IEC60947-4. -1.

* 8

Реле термической перегрузки на 220-240В 7,5кВт — TR50B-1E.

* 9

Минимальный номинал вспомогательного контакта составляет 48 В 10 мА для одиночного контакта и 24 В 10 мА для двойного контакта.

Все продукты | Шнайдер Электрик Индия

Низковольтные изделия и системы

Автоматизация и управление зданиями

Распределение среднего напряжения и автоматизация сетей

Критическая мощность, охлаждение и стойки

Жилой и малый бизнес

Промышленная автоматизация и управление

Доступ к энергии

Солнечные батареи и накопители энергии

Способ подключения контактора переменного тока.Продажа, Оптом, Онлайн продажа, Новое поступление

Прежде всего, главный контакт силового трехфазного контакта — это L1, L2, L3, а затем три клеммы трех проводов, подключенных к двигателю от T1, T2 и T3 контактора. Выше приведена основная схема.

Цепь управления: нарисуйте кнопку останова линии от L1 (кнопка останова нормально замкнута, а кнопка пуска нормально разомкнута, что должно быть известно!) От кнопки останова к кнопке пуска на одном конце и одном конце контактора вспомогательный контакт, а затем с другого конца кнопки запуска на другой стороне вспомогательного контакта (эта часть является самоблокирующейся), выходят из этого конца линии после катушки A1, провод A2 катушки на L2 и L3 (ваш контактор 380 В, если 220 взял ноль)

Контактор делится на контактор постоянного тока и контактор переменного тока (вообще говоря, в основном).

Контакторы

2 обычно имеют 4 точки контакта (3 пары главных контактов и 1 пара вспомогательных контактов) или 5 или 7 пар контактов (главный контакт обычно состоит из 3 пар, вспомогательных контактов или 2 пары или 4 пары).

Мы часто говорим, что контактор разомкнут или нормально замкнут, что означает, что контактор находится в исходном состоянии без питания.

4. Для «положительного тайского» контактора, который мы часто используем, например 2510, последние два являются 10 контактами и должны иметь слова 13 и 14, указывающие на то, что имеется 1 пара вспомогательных контактов.

Так же, как и в модели 2501, последние два — 01 и должны содержать 21 и 22 слова, что указывает на наличие пары нормально замкнутых вспомогательных контактов.

Головка проводки катушки управления обычно имеет 2 или 3, с A1 и A2 или 2 A2, 2 A2 — это одна и та же точка, чтобы облегчить проводку сверху или снизу.

Управляющее напряжение также составляет 12 В 24 В 36 В 55 В 110 В 220 В 380 В и т. Д.

Обратите внимание, что катушка контактора с низким напряжением, например, управление 12 В, не может подключаться к 24 В или 36 В или выше, и сожжет контактор.

9. Обратите внимание, что катушка контактора с высоким напряжением, например 380 В, не может быть подключена к 220 В или 110 В или ниже и не будет работать должным образом.

10, если катушка контактора регулируется напряжением 220 В естественная, A1 и A2 подключены к одному пламени и одному нулю соответственно.

Согласно вашему заявлению, это может быть контактор на 380 В, а катушка подключена к двум проводам (380 В) для правильной работы.

12 есть своего рода ситуация, когда катушка контактора управляется 220 В, но это напряжение 220 В после трансформатора (380 220), которое должно стать, потому что нет реального трансформатора, становится нулевым напряжением 220 В, поэтому количество электричество ручки А1 и А2 «огонь», а вот мультиметр 220в.

Dakota Supply Group | 8910DPA Контактор специального назначения, 40 А, 3 полюса, 380 В перем. Тока, катушка 50 Гц, обрыв

{{section.sectionName}}:

{{option.description}}

Выберите {{раздел.sectionName}}

{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

Минимальное количество: {{vm.product.minimumOrderQty}}

{{:: crossSellProduct.erpNumber}} MFG #: {{:: crossSellProduct.manufacturerItem}} Моя часть №: {{:: crossSellProduct.customerName}}

/ {{crossSellProduct.unitOfMeasureDescription || crossSellProduct.unitOfMeasureDisplay}} .
