Как подключить ресивер Триколор к интернету через Wi-Fi

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

Кабельное подключение – аббревиатура С на коробке.
Наземный ресивер – буква Т.
Спутниковый ресивер – S.

Триколор предлагает широкий спектр спутниковых устройств. Старый и новый ряд моделей соседствуют в магазинах, и выбор далеко не всегда в пользу последних. Дело в том, что разделения на «старый» и «новый» лишь формально, некоторые устройства выпускались не больше двух месяцев, уступая дорогу следующим поколениям. Между моделями существует значительная разница. К примеру, целый ряд интерфейсов, которые можно обнаружить на задней панели ресивера:

HDMI кабель.
Антенный высокочастотный выход.
Тюльпан.
Провод SCART

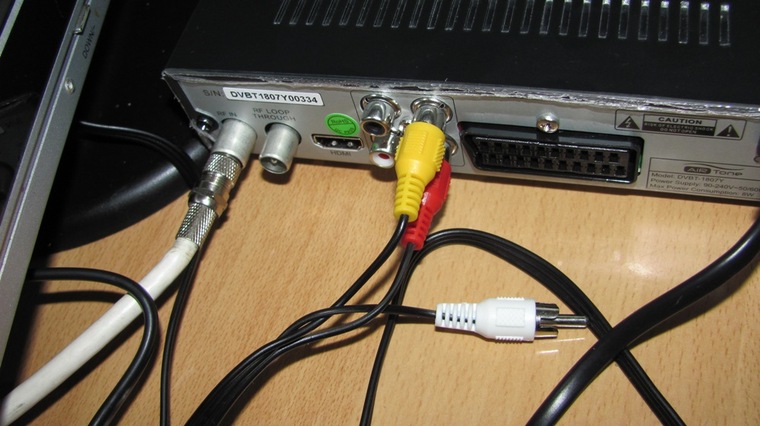

Схема подключения ресивера

Старому поколению приставок присущи антенный выход и SCART. В некоторых современных моделях имеется только HDMI. Прежде чем приобрести оборудование и подсоединить его к сети провайдера, следует сопоставить все «за» и «против», расспросить консультанта о скорости, с которой происходит включение устройства, а также о его технических характеристиках.

Все приборы провайдера являются преднастроенными и не требуют дополнительных манипуляций, однако сложности могут возникнуть в аппаратном плане, например, отсутствие необходимых переходников.

Процедуру подключения никак нельзя назвать сложной или запутанной: каких-то специфических знаний и инструментов здесь не требуется. Главное, следовать инструкции и не забывать о технике безопасности. Разберём, как подключить ресивер разными способами.

Куда обращаться, если самостоятельно подключить не получается

В случае возникновения непреодолимых сложностей с самостоятельным подключением следует выбрать один следующих методов решения проблемы:

звонок в контактный центр телекоммуникационной компании;
звонок дилеру, у которого приобреталось оборудование.

В обоих случаях ответившие специалисты объяснят, в какие разделы меню требуется заходить и какие команды нужно вводить. В крайнем случае, они способны принять заявку на визит мастера, который произведёт подготовку оборудования к работе и установит подходящие настройки. Но стоит учитывать, что его помощь окажется платной. Стоимость зависит от сложности работы и места проживания клиента.

Подключение к спутниковой антенне

Для процедуры потребуется кабель и пара разъёмов типа F. Последние в доброй половине случаев идут в комплекте с ресивером. Если кабель будет прокладываться по дому, то подойдёт самый доступный вариант в лице RG-6. Но когда провод большей своей частью уходит на улицу, то лучше взять более надёжные, равно как и дорогие варианты, вроде РК-75 или SAT-50.

После укладки кабеля его концы необходимо зачистить:

С помощью бокорезов выравниваем конец жилы, откусив её на 1-2 мм.
Обрезаем изоляцию на 1 см.
Укладываем оплётку вдоль кабеля.
Убираем остатки изоляции с центральной жилы, зачистив 2-3 мм.
Накручиваем разъём.

Важно! Фольга и оплётка под изоляцией не должны касаться центральной жилы, иначе изображение на выходе будет с артефактами: «снег», рябь и полосы.

Один конец кабеля подсоединяем к блоку на спутниковой антенне «Триколор», а другой к ресиверу (интерфейс LBNin). Разъёмы на оборудовании должны быть с резьбой, поэтому проблем с подключением, как правило, не бывает.

Подключение ресивера к ТВ

Здесь всё зависит от штатных интерфейсов как на телевизоре, так и на самом ресивере. В фирменных магазинах провайдера можно найти приставки с разным набором портов. При покупке необходимо обязательно заострить на этом моменте особое внимание, чтобы не покупать адаптеры.

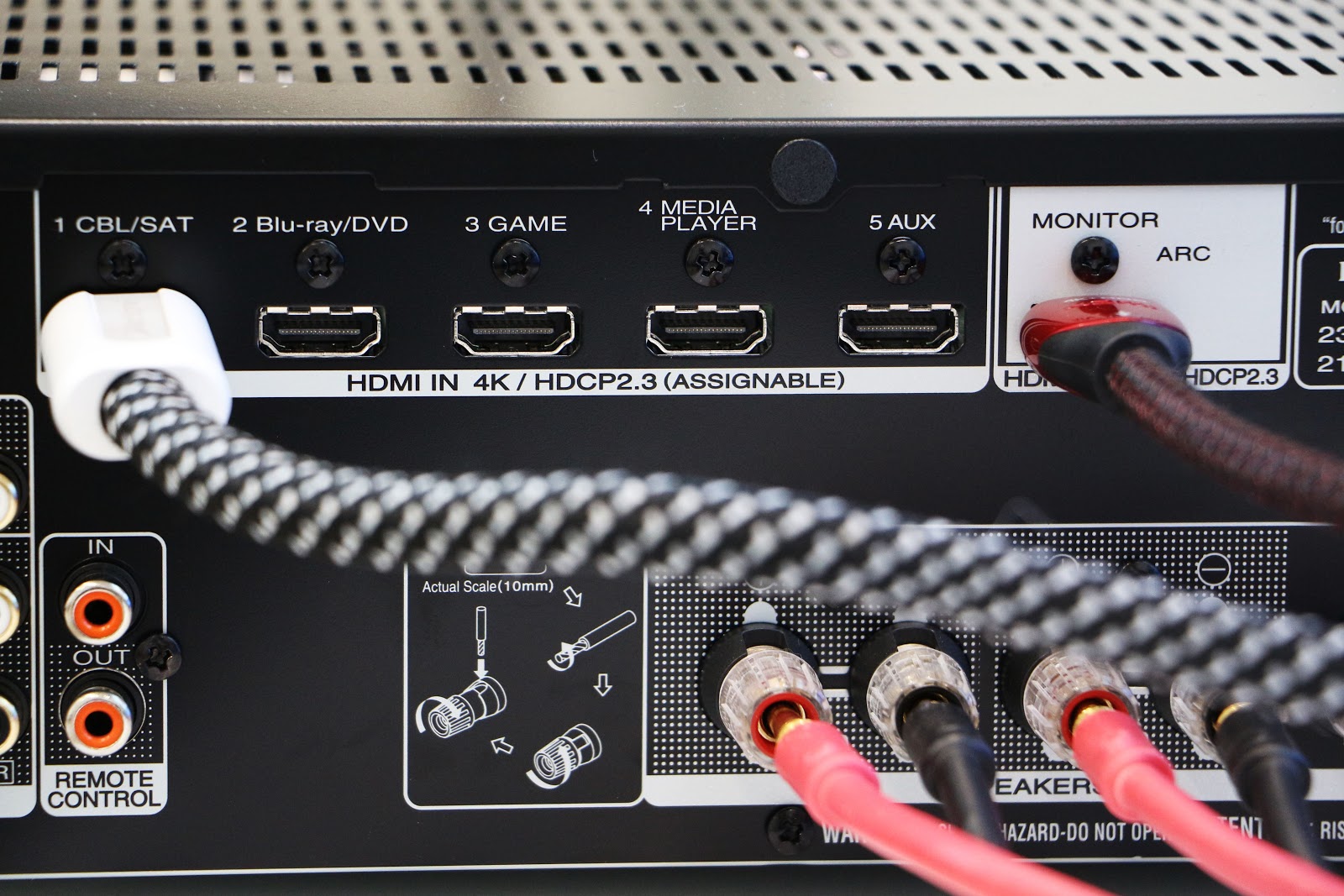

HDMI

Это современный формат подключения. Хороший кабель с толковой оплёткой исключает какие-либо потери или преобразование сигнала. Контент на выходе получается с такой же развёрткой и битностью звука, каким уходит от провайдера. К тому же «Триколор» начинает потихоньку отказываться от устаревших кодеков МР2 и МР4, а их место занимает видео в высоком разрешении.

Важно! HDMI-интерфейс является оптимальным вариантом для трансляции любого цифрового вещания.

Для подключения достаточно вставить разъёмы на ресивере и телевизоре. Последний может комплектоваться несколькими выходами.Чаще всего они пронумерованы. После подключения необходимо выставить соответствующий источник сигнала в меню ТВ: порт HDMI 1, 2, 3 и т.д.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Такими интерфейсами оснащалась техника 10-летней давности. Вещание организовано в аналоговом формате, поэтому качество картинки на выходе не самое лучшее. Максимум на что можно рассчитывать – это развертка в 360р. Подключаем кабель к телевизору и ресиверу. Выход маркируется как Cable/ANT. В меню ТВ выбираем источником сигнала RF-интерфейс.

Компонентное видео (RCA)

В народе RCA-интерфейс называют «тюльпанами». Среди прочих аналоговых форматов подключения компонентное считается самым эффективным. Максимальная развёртка составляет 1080р, чего более чем достаточно для большинства классических моделей ТВ.

Интерфейс разветвляется на три разноцветные жилы. Каждую нужно подключить к соответствующему выходу на телевизоре и ресивере. Набор портов на оборудование обозначается как ComponentVideo. Иногда вместо цветовой идёт буквенная маркировка: Pr, Pb и Y. В меню ТВ источником сигнала ставим RCA-порт.

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

Это универсальный аналоговый интерфейс, который можно увидеть практически на каждом телевизоре. По качеству изображения он немногим уступает «тюльпанам», но превосходит RF-видео. Максимальная развёртка изображения – 480р.

Для подключения используется порт Video– композитный миниджек, чем-то схожий с интерфейсом аудио: вставляем разъём до упора на ТВ и ресивере. В меню выставляем источник сигнала – AV.

S-Video

Интерфейс часто можно увидеть на игровых приставках и DVD-проигрывателях. Современные ресиверы и фирменная техника от «Триколор», в том числе, такими портами уже не оснащаются. S-Video предлагает картинку в высоком качестве, но для подключения оборудования понадобится дополнительный кабель.

Дело в том, что интерфейс передаёт только видеосигнал. То есть для организации звука необходимо подключить колонки или наушники (3,5 мм миниджек), что не очень удобно. Выбираем в меню источником сигнала S-Video.

Вот так выглядит порт S-Video

SCART

Это устаревший тип интерфейса, который почти не используется, а современные ресиверы ими не комплектуются. Порт передаёт как звук, так и картинку, причём в достойном качестве. Для подключения достаточно вставить разъём в соответствующие пазы. Последние имеют специфическую структуру, поэтому неправильная стыковка исключена. При подключении SCART телевизор сам определяет источник сигнала, поэтому настраивать что-то в меню, как правило, нет необходимости.

Как подключить телевизор Самсунг к цифровому телевидению без приставки

Современные устройства Самсунг подключаются к цифровому ТВ без тюнера. Процесс настройки не сложен, ведь она осуществляется автоматически самой системой, достаточно выбрать нужный параметр. Инструкция:

В некоторых случаях может потребоваться ручная настройка. Например, когда автопоиск завершается с ошибкой или обнаруживает не весь список трансляций. Для ручной настройки перейдите в раздел «Канал» в меню и на место антенны выберите подключенный кабель.

Как обновить ПО на телевизоре LG Smart TV через USB-флешку и интернет

Затем:

Во вкладке страны поменяйте на Россию или Восточную Европу.
Перейдите в «Кабельные настройки поиска».
С помощью пульта укажите частоты – 298000-362000 кГц.
Выберите «Цифровое».
Тип поиска – Сеть.

Подключение двух ТВ к ресиверу через UTP-кабель

Рассмотрим процедуру на примере фирменного оборудования от «Триколор»: приставок E521L и GS С5911, где первая будет ведущей. От спутниковой антенны придётся протянуть два кабеля в соответствующие порты – LBNin 1 и LBNin 2 на E521L.

Процедура подключения:

В меню первого ТВ выбираем источником сигнала нужный интерфейс (HDMI, RCA и т.п.).
Выполняем первоначальную настройку E521L (подробные шаги указаны в руководстве пользователя, что идёт в комплекте с ресивером).
Соединяем устройства между собой UTP-кабелем через порт ETHERNET.
Подключаем приставку GS С5911 к телевизору и проводим первоначальную настройку по аналогии с E521L.
В меню первого ТВ находим пункт «Настройка сети».
Выбираем подключиться к серверу с названием GS С5911.

Если в «Настройках сети» нет колонки с дополнительной приставкой, то нажимаем на «Поиск» и ждём, пока она не появится.

Иногда может потребоваться обновление ПО. Проводить его нужно с ресивера GS С5911, обозначив канал под номером 3333 «Телемастер». Обновление занимает не больше 10 минут.

Схема подключения Триколор на два телевизора

Необходимое оборудование

Из оборудования вам потребуется только антенна и сам приемник. Но, если телик итак поддерживает Smart TV, то ресивер не нужен. При выборе антенны могут возникнуть вопросы, ниже рассмотрим нюансы и особенности оборудования.

Ошибка error exe 001 на Samsung Smart TV: причины, как устранить?

Какую выбрать антенну

В первую очередь следует узнать расстояние до ближайшей телевизионной вышки. Если ретранслятор расположен не далеко, то подойдет и простая антенна.

Таким образом можно представить следующую классификацию:

Комнатные антенны. Хорошие показатели при приеме сигнала, если ретранслятор расположен поблизости – в городе или вблизи с домом. Расстояние до вышки не должно превышать 15 километров.
Наружные. В случае, когда вышка находится на отдаленных расстояниях, то выбирайте устройство, работающее в дециметровом диапазоне. То есть, оно должно улавливать частоты от 470 до 860 МГц.

Хотите настроить цифровое ТВ в загородном доме, где вышка расположена на большом расстоянии? Выбирайте антенну вместе с усилителем.

Наружная антенна

При выборе наружной антенны учтите рекомендации:

Выбирайте прибор без усилителя. Для наружных антенн не обязательно подобное оборудование.
Предпочтение отдавайте направленным типам антенн.
Если вы планируете настроить цифровое ТВ в дачном доме, где наблюдаются довольно сложные условия для приема сигнала, то приобретайте широкоугольные антенны.
В более сложных условиях выбирайте с предусилителем.

Комнатная антенна

Многие модели комнатных антенн поставляются сразу с усилителем в комплекте. Это связано с тем, что представленные устройства не отличаются высокими показателями усиления.

Выбор ресивера

На рынке цифрового оборудования вы найдете множество ресиверов. Главное отличие заключается в функционале, от чего и зависит стоимость приставки.

Если у Вас остались вопросы или есть жалобы — сообщите нам

Задать вопрос

Давать определенные рекомендации по выбору приставки не имеет смысла. Выбирайте устройство по своим предпочтениям, учитывая и финансовую составляющую. Но, не стоит приобретать слишком дешевый ресивер.

Подключение через Wi-Fi-роутер

Такой формат синхронизации позволяет транслировать сигнал на мобильные гаджеты – планшеты, смартфоны и ноутбуки. Процедура подключения аналогична предыдущему способу, с той лишь разницей, что между приставками появляется посредник – Wi-Fi-роутер.

Синхронизация происходит также по UTP-кабелю. В качестве сервера выбираем имя роутера, а не приставку GS С5911. Для просмотра контента на мобильных устройствах потребуется установка .

Подводя итог, следует заметить, что подключение ресивера к телевизору не составит труда, так как в комплекте всегда есть подробная пошаговая инструкция, к тому же, как отмечалось ранее, на сегодняшний день этот процесс максимально упрощен и автоматизирован.

Простые решения технических задач

Здесь рассматриваются различные технические решения жизненных ситуаций.

Ситуация № 1:

Как подключить ноутбук к старому телевизору?
Как подключить телевизор к компьютеру?
Как подключить цифровую приставку* к старому телевизору?

*DVD плеер, ТВ ресивер, Триколор ТВ, Sony PlayStation PS3, PS4; XBOX, TV Box.

У вас в компьютере, ноутбуке или другом устройстве есть выход HDMI, а на телевизоре только «тюльпаны», тогда вам нужен конвертер из HDMI в AV (RCA) HD

Ситуация № 2:

Если вы хотите передавать видео, фото, музыку, презентации на телевизор, а также транслировать страницы интернета,

Youtube и прочий медиа контент с телефона, то вам необходим MiraScreen адаптер для передачи изображения по Wi-Fi

Ситуация № 3:

Как подключить к телевизору колонки?

В вашем телевизоре или усилителе есть только оптический выход (S/PDIF), а вы хотите подключить внешние колонки или

домашний кинотеатр, тогда вам нужен конвертер из S/PDIF Coaxial в RCA + Jack 3.5

Ситуация № 4:

Как подключить к телевизору колонки 5.1?

В вашем телевизоре, усилителе, игровой приставке или DVD — Bluray плеере есть только оптический выход (S/PDIF),

а вы хотите подключить домашний кинотеатр с многоканальным звуком 5. 1, тогда вам нужен AC3 DTS 5.1 аудио декодер

Ситуация № 5:

Как подключить к телевизору беспроводные блютуз наушники?
Как подключить к телевизору беспроводные наушники AirPods для iPhone 7?

Для этого вам нужен один из них:

BTI-031 bluetooth v4.1 приемник / передатчик

BT-B20 bluetooth v5.0 приемник / передатчик с S/PDIF

Ситуация № 6:

Как из проводных наушников сделать беспроводные?
Как из проводных колонок сделать беспроводные?
Как подключить телефон к магнитоле в машине?
Как к iPhone 7 подключить стандартные наушники с Jack 3.5?

Для этого вам нужен один из них:

BTI-031 bluetooth v4.1 приемник / передатчик

BT-B20 bluetooth v5.0 приемник / передатчик с S/PDIF

Ситуация № 7:

Как моментально отправить фото из фотоаппарата в соц. сеть?
Как без проводов скинуть фотографии с фотоаппарата на компьютер?
Добавляем WiFi в фотоаппарат.

Такое может ezShare беспроводной Wi-Fi SD адаптер

Ситуация № 8:

В автомобиле при подключении к аудио входу AUX, появляются помехи?
Посторонние шумы в колонках при использовании Bluetooth ресивера?

Данную проблему сможет решить шумоподавитель Jack 3.5

Как подключить ресивер Триколор к телевизору

Особенности старых и новых моделей ресиверов

Все приставки Триколор имеют буквенные обозначения:

Кабельное подключение – аббревиатура С на коробке.
Наземный ресивер – буква Т.
Спутниковый ресивер – S.

HDMI кабель.
Антенный высокочастотный выход.
Тюльпан.
Провод SCART

Схема подключения ресивера

Подключение к спутниковой антенне

После укладки кабеля его концы необходимо зачистить:

С помощью бокорезов выравниваем конец жилы, откусив её на 1-2 мм.
Обрезаем изоляцию на 1 см.
Укладываем оплётку вдоль кабеля.
Убираем остатки изоляции с центральной жилы, зачистив 2-3 мм.
Накручиваем разъём.

Важно! Фольга и оплётка под изоляцией не должны касаться центральной жилы, иначе изображение на выходе будет с артефактами: «снег», рябь и полосы.

Подключение антенны

Это самая простая часть. Для соединения устройств необходимо:

Подготовить коаксиальный кабель.
Отвернуть оплётку на изоляционный провод, оголив жилу кабеля по центру.
Соединить разъем F к обоим концам провода.
Подключить к антенне.
Второй конец соединить с LBN in входом ресивера.
Кабель закрепить на тарелке.

В завершении процедуры необходимо проверить надёжность крепления, так как от этого зависит качество получаемого сигнала. Если нужно подключить антенну ко второму приёмнику, то необходимо купить двухтюнерную приставку и приёмник-клиент.

Процесс подключения довольно прост. Необходимо:

Подключить шнур в соответствующие слоты.
Провести настройку ресивера.

Для того чтобы произвести правильное соединение двух приёмников, нужно перейти в раздел сети и выбрать «сервер». Есть варианты, когда необязательно подключать ресивер триколор к телевизору. Достаточно будет антенны, устройства, на котором есть функция Смарт, специальная карта и модуль.

В этом случае, чтобы произвести подключение, необходимо:

Обнаружить слот на задней панели телевизора. В некоторых случаях необходимо установить CL адаптер. Он идёт в комплекте с ТВ.
Вставить сим-карту в модуль.
Воткнуть слот в модуль до упора.
Проверить работоспособность устройства.

После произведённых действия должна появиться картинка. Если этого не произошло, то необходимо вызывать телемастера. Сделать это можно по номеру 88005000123. Работа специалиста платная.

Подключение ресивера к ТВ

HDMI

Важно! HDMI-интерфейс является оптимальным вариантом для трансляции любого цифрового вещания.

HDMI — оптимальный формат подключения ресивера к современному телевизору

Коаксиальный RF

Компонентное видео (RCA)

Для старых телевизоров без HDMI лучше выбрать RCA

Композитное видео

S-Video

Вот так выглядит порт S-Video

SCART

Какие бывают подключения и как выбрать подходящий источник сигнала

Кроме основного шнура питания, через который включается приемник спутникового телевидения, на задней панели можно встретить следующие аудио – видео выходы:

аналоговый RF;
композитный аудио – видео выход AV;
формат S-Video;
формат SCART;
компонентный выход Y Pb Pr;
HDMI (High Definition Multimedia Interface).

Рассмотрим каждый из них по порядку и определим подходящий тип подключения для вашего цифрового спутникового приемника.

Аналоговый RF – устаревший формат передачи видео и аудио сигнала, использовался раньше как антенный вход для приема аналоговых телерадио передач.

Композитный аудио – видео выход AV – самый распространенный вид подключения, который можно встретить практический на любом телевизоре или спутниковой приставке. В простонародье такой вид соединения получил название мартовского цветка – «тюльпаны».

Вы можете воспользоваться разноцветными кабелями, если у вас еще остался телевизионный приемник старого образца с электроннолучевой трубкой. Для того чтобы самостоятельно подключить, достаточно подсоединить соответствующие цветовые концы кабеля к гнездам на приставке и телевизоре.

Формат S-Video – самый интересный разъем, который очень напоминает соединение клавиатуры или компьютерной мыши с системным блоком. Его можно встретить на более дорогих моделях телевизоров и ресиверов. Напоминает круглую розетку с несколькими контактами внутри.

Формат SCART – распространенный вид соединения ресивера и ТВ, европейский стандарт, через который одновременно проходит видео — аудио сигналы. Качество картинки при соединении через SCART сравнимо с изображением, получаемым при подключении через компонентный видео выход. Представляет собой толстый кабель на концах которых расположены разъемы с 21 контактами. Для того чтобы самостоятельно состыковать ТВ и ресивер достаточно подсоединить соответствующие концы к гнездам на приставке и телевизионному приемнику.

Компонентный Y Pb Pr – один из разновидностей кабельных соединении, который способен передавать сигнал высокого разрешения, вплоть до 1080i. Шнур представляет собой набор из разноцветных кабелей, которые передают соответствующий своему цвету сигнал.

Зеленый служит для передачи HDTV яркостный Y
Красный HDTV CrPr Chroma
Синий HDTV CbPb Chroma
А так же дополнительный, красный и белый для звуковых каналов.

Для того, что бы произвести самостоятельно соединение ресивера триколор по компонентному кабелю необходимо внимательно прочитать инструкцию и не перепутать кабеля. Большинство телевизоров и ресиверов оснащаются таким видом подключения. Связано это с тем, что канал может передавать картинку в высоком разрешении без существенной потери качества. Если ваш телевизор позволяет произвести соединение подобным образом, не стоит отказываться от такого выбора. Картинка на выходе будет значительно отличаться качеством от предыдущих методов соединения.

HDMI (High Definition Multimedia Interface) – современный формат передачи данных между ресивером триколор и вашим телевизором. Преимуществом HDMI подключения является обход дополнительных преобразований в процессе передачи видеосигнала. То есть цифровой сигнал попадает в телевизор в том виде, в котором транслирует оператор связи и не претерпевает изменении.

Для сопряжения вашего ресивера к ТВ, лучшим вариантом является HDMI соединение, если конечно таковое имеется у ресивера и телевизионного приемника. Так как спутниковые телеканалы переходят на новый стандарт вещания. И компания триколор ТВ не является исключением, она потихоньку отказывается от вещания своих телеканалов в форматах MPEG 2 и MPEG 4 и переходит на вещание телевидения высокой четкости HD. Поэтому целесообразно использовать соединение, которое максимально качественно может передавать транслируемую картинку на ТВ.

Подключение двух ТВ к ресиверу через UTP-кабель

Процедура подключения:

В меню первого ТВ выбираем источником сигнала нужный интерфейс (HDMI, RCA и т.п.).
Выполняем первоначальную настройку E521L (подробные шаги указаны в руководстве пользователя, что идёт в комплекте с ресивером).
Соединяем устройства между собой UTP-кабелем через порт ETHERNET.
Подключаем приставку GS С5911 к телевизору и проводим первоначальную настройку по аналогии с E521L.
В меню первого ТВ находим пункт «Настройка сети».
Выбираем подключиться к серверу с названием GS С5911.

Иногда может потребоваться обновление ПО. Проводить его нужно с ресивера GS С5911, обозначив канал под номером 3333 «Телемастер». Обновление занимает не больше 10 минут.

Схема подключения Триколор на два телевизора

Как подключить телевизор Самсунг к цифровому телевидению без приставки

Почему цифровая приставка не находит и не ловит каналы: причина, что делать?

Затем:

Во вкладке страны поменяйте на Россию или Восточную Европу.
Перейдите в «Кабельные настройки поиска».
С помощью пульта укажите частоты – 298000-362000 кГц.
Выберите «Цифровое».
Тип поиска – Сеть.

Подключение через Wi-Fi-роутер

Можно ли триколор подключить к монитору

Случаются ситуации, когда нам нужен ещё один телевизор, но мы не можем купить его по многим причинам. Тогда и возникает вопрос – можно ли применить монитор как телевизор? Или можно ли подключить к монитору ТВ-приставку?

Если у вас есть старый монитор компьютера, то вполне возможно использовать его в качестве телевизора.

Такая трансформация достигается несколькими путями. Самый простой из них, как вы уже догадались – это подключение монитора к ТВ-приставке. Вам не понадобится системный блок, клавиатура, мышь и различные шнуры к ним. Вам нужно не что иное, как подключить монитор к цифровой ТВ приставке напрямую и использовать его только в качестве телеэкрана.

Подключение приставки к монитору

Покупка и подключение приставки DVB-T2 к монитору – вот надёжный путь к чудесному превращению компьютерного дисплея в телевизионный приёмник. Современные дисплеи, как и телевизоры, оснащены встроенными динамиками и являют собой практически автономное устройство. Но если у вас обычный монитор (возможно даже ламповый), то понадобятся отдельные динамики – их вы подсоедините к соответствующему разъёму на декодере DVB-T2. Прекрасно если они будут со стереозвуком. При желании можно приобрести колонки на пульте ДУ.

Внешняя цифровая приставка – это самостоятельное устройство, которое подключается к электрической сети, телевизионной антенне и монитору. Контролируется она с помощью пульта, как и обычный телевизор.

Ситуация с ресиверами DVB-T2 обстоит так, что производитель не задумывал их подключение к компьютерным мониторам, а лишь к телевизорам. В то же время новые мониторы, подобно современным телеприёмникам, оборудованы разъёмом HDMI, который присутствует на приставах, а у старых можно встретить только VGA и DVI- D.

От того, какие разъёмы вы найдёте на дисплее, будут зависеть и варианты его подсоединения к приставке цифрового телевидения. Возможны следующие сочетания (см. таблицу).

Монитор	Приставка	Способ подключения
VGA	HDMI	конвертер HDMI – VGA
	VGA	кабель VGA – VGA
	DVI	адаптер DVI – VGA
HDMI	HDMI	обычный кабель HDMI – HDMI
	VGA	конвертер VGA – HDMI
	DVI	пассивный переходник или кабель DVI – HDMI

Как подключить ТВ приставку к монитору

Если свободный дисплей у вас уже имеется, а приставку для просмотра ТВ вы хотите приобрести, то обратите внимание на гибридный тюнер цифрового ТВ, оборудованный одновременно VGA и HDMI слотами. Если в конструкцию дополнительно включены гнезда – «тюльпаны», куда можно подключить колонки, то вам просто повезло: вы обладатель универсального устройства, совместимого с различными моделями телеаппаратуры.

Ещё одним способом подключить старый монитор к цифровой приставке, является использование гнёзд YPbPr или SCART, работающих с аналоговым сигналом. Для этого понадобится преобразователь сигнала из формата AV в VGA.

Обратите внимание на такую характеристику, как длина соединительного кабеля. Наверняка, вы знаете, как длина антенного коаксиального провода влияет на затухание сигнала. Так вот, для кабелей, соединяющих дисплеи с декодером Т2 есть свои требования:

VGA – не длиннее трёх метров;
HDMI – не длиннее пяти метров;
DVI – не превышая десять метров.

Если после соединения всех кабелей (не забудьте об антенном) и включения устройств в сеть, на экране – пустота или появилось сообщение об ошибке, то это указывает на проблемы с одним из устройств или на несовместимость кабеля.

Разъёмы и порты ТВ приставки

Чтобы понять, какие гнезда задействуются для подключения приставки DVB к компьютерному монитору, нужно познакомиться с типами разъёмов, которыми оснащается этот тип гаджетов. Примечательно, что в зависимости от класса монитора и года выпуска приставки, набор разъёмов может отличаться. Поэтому внимательно рассмотрите заднюю панель своих устройств.

Антенный разъём

Раньше он был самым главным в наших телеприёмниках: в него подключалась антенна аналогового телевидения, видеоплеер или тюнер спутникового телевидения. Сегодня используется для приёма цифрового наземного телевидения с помощью классической внешней антенны.

Мультимедийный интерфейс HDMI – это самый значимый функциональный разъём. Он отвечает за одновременную передачу цифрового видео и аудио. Совместная передача медиа не приводит к потере качества изображения или звука. Оно хорошее, независимо от подключённых устройств, таких как монитор, фотоаппарат, камера или плеер.

Евро/Scart

Благодаря ему устаревшие устройства совместимы с более современным оборудованием. Это особенно касается ситуации с отсутствием HDMI-разъёма. Этот разъём используется уже много лет, но скоро уйдёт в прошлое.

USB – это разъем с возможностью подключения такого оборудования, как фотоаппарат, веб-камера, флеш-накопитель, MP3-проигрыватель и даже смартфон. USB-вход определяется стандартом версии: чем она выше, тем быстрее происходит передача мультимедиа с устройств на экран ТВ. Более поздние приёмники имеют версию USB 3.0. Сегодня разъем USB является основным параметром любого телевизора.

VGA обеспечивает передачу видео с внешних устройств на телевизор, например изображение с монитора на экран телевизора. Разъём полезен для устаревшего оборудования, у которого нет входа HDMI (ноутбук или компьютер). Тогда VGA обеспечивает совместимость устройств, позволяя передавать изображения.

Технология DVI пришла на смену VGA и была разработана для подключения устройств отображения изображения, разъем не передаёт звукового сигнала.

Разъёмы DVI и HDMI являются взаимно совместимыми, их можно комбинировать между собой, используя соответствующие адаптеры.

Устройство чтения карт памяти

Оно служит для отображения мультимедиа на экране ТВ портативных карт памяти. Все больше производителей предлагает это альтернативное и удобное решение – быстрее использовать ридер напрямую, минуя порт USB.

Ethernet/LAN

Разъём Ethernet/LAN или локальная сеть является основной функцией, которая предоставляет подключение ТВ к Интернету. Благодаря ему можно использовать проводное соединение для доступа к поисковикам, приложениям, сервисам и всем онлайн-инструментам, которые есть в Smart TV.

Компонентный вход

Компонентный вход даёт возможность отправлять аналоговое изображение с высоким разрешением из другого оборудования прямо на просматриваемый экран.

Хотите насладиться качественным звуком при просмотре фильмов, погружении в игру на своем ПК? Или же смотреть на экране компьютера каналы спутникового телевидения? Многие ответом на данный вопрос считают покупку ресивера. Но это еще не все. Как подключить ресивер к компьютеру? Данный вопрос вызывает затруднение у многих пользователей. В статье мы предоставим вашему вниманию несколько действенных пошаговых инструкций, которые помогут разобраться с данной проблемой.

Плюсы спутникового ТВ на компьютере

Перед тем как подключить ресивер к компьютеру, сперва нужно определиться, нужно ли это вам? Просмотр спутниковых каналов на мониторе ПК имеет ряд преимуществ перед стандартным использованием ТВ:

Вам не нужно скачивать специальные приложения, чтобы смотреть ТВ-каналы на экране компьютера. Не потребуется затрат больших пакетов трафика.
Просмотр спутникового телевидения становится возможным даже в отдаленных населенных пунктах.
Сравнительно легкая настройка системы. Как подключить ресивер к компьютеру, может разобраться даже новичок в этом деле.
Отличный уровень сигнала, хорошее качество изображения.

Минусы спутникового ТВ на компьютере

Однако подобный просмотр ТВ-программ имеет и ряд существенных минусов:

Подключение и настройку вам требуется выполнить самостоятельно. Или же привлекая мастеров за дополнительную плату.
Стоимость тарифов на активацию подобных услуг у провайдеров пока что высока.

Как подключить ресивер к компьютеру? Может быть, стоит обратиться к альтернативному решению? Им выступают пакеты шаринга, которые предлагает практически любой оператор подобных услуг.

Подключение тюнера

Как подключить ресивер «Триколор» к компьютеру? Вам первым делом нужно приобрести устройство типа «свитч». Так называется коммутатор сигнала, обеспечивающий обмен между несколькими сетевыми компонентами.

Соответственно, подключение любого ТВ-тюнера к ПК возможно только через данное устройство. Первоначальным будет подсоединение свитча к персональному компьютеру.

Как подключить ресивер к компьютеру? Необходима витая пара для вашего устройства. Специалисты рекомендуют обратить внимание на совместимость кабеля и техники. Только после этого его можно подсоединять к разъемам свитча и тюнера.

Подключение тюнера возможно при использовании Total Commander. Для него добавляется FTP-сервер. Далее в появившихся окнах необходимо ввести всю требуемую информацию для создания учетной записи. Обязательно нужно сохранить данные для тюнера. Следующий этап – осуществить подключение к оператору, чтобы организовать свой просмотр.

Тюнер: варианты

Продолжаем разбирать, как подключить ресивер к монитору компьютера. Просмотр спутникового ТВ на вашем ПК возможен через несколько типов устройств. Тюнеры между собой отличаются по стандарту dvb, возможности принимать цифровые каналы в определенном формате. Сегодня у пользователя есть возможность подобрать такой dvb-тюнер, который не только способен воспроизводить цифровое телевидение на стандартных компьютерах, но и работать в аналоговом режиме. А это уже обеспечивает большее удобство просмотра.

В основном, устройства dvb представляются в двух вариациях:

Специальный модуль для последующей установки в ПК.
Отдельный ресивер.

В чем же различие? Внутренний стандартный ТВ-тюнер для вашего персонального компьютера – наиболее компактное решение. Внешне такое устройство похоже на небольшую карточку. Внутренний ресивер тут необходимо вставить в специальный PCI-разъем, находящийся на материнской плате. В итоге подобный спутниковый ТВ-тюнер – достаточно простое в эксплуатации и настройке устройство, которое предоставляет пользователю возможность просмотра множества каналов. Но при этом его способности, в сравнении со стандартным тюнером с технологией dvb для компьютеров, остаются сильно ограниченными.

Теперь важно отметить ключевое различие между технологиями dvb t2 и dvb c для ПК. Первая используется на компьютерах для организации просмотра телевизионных программ с использованием наземных сетей. Возможно, что для нормальной работы устройства потребуется загрузка определенного программного обеспечения. Вторая технология предполагает подключение именно через спутник. Внешний тюнер здесь будет подсоединяться напрямую к антенне и свитчу для прямого сигнала. Также можно выделить и ряд устройств, которые подключаются уже через USB.

Проведение настроек

Как подключить ресивер к монитору компьютера? Сразу же отметим, что на обычный компьютер скачать спутниковое телевидение невозможно. Ведь сигнал тут передается и принимается через спутник. Поэтому простого скачивания и установки программы будет недостаточно. Требуется обязательное наличие ресивера, который будет принимать сигнал.

Если же вы хотите смотреть ТВ на компьютере бесплатно, то понадобиться скачать файлы шаринга на сайте любого из операторов. Далее необходимо лишь оформить сравнительно недорогую подписку.

Как подключить цифровой ресивер к компьютеру? Если это небольшая внутренняя карта, специально предназначенная для ПК, то необходимо открыть системный блок, установить устройство в соответствующий разъем, находящийся на материнской плате. Важно, чтобы карта свободно помещалась в него, защелкиваясь при входе.

Для дальнейшего приема сигнала устройством обязательно также подключение внешней антенны. Ее вы можете подобрать самостоятельно, чтобы затем установить на наружной стороне стены вашего дома. От антенны к ПК, соответственно, должен вести подходящий по параметрам этих устройств кабель.

Как подключить ТВ-ресивер к компьютеру? Далее необходимо произвести стандартные настройки:

В комплекте к устройству обычно идет диск с установочными драйверами. Вставьте его в дисковод ПК.
Откроется «Мастер установки». Подтвердите свое намерение установить данный драйвер.
После того как ПО установится, необходимо перезагрузить компьютер.
Заново войдите в систему. Теперь ваш ПК полностью готов к показу телевизионных каналов.

Что делать в случае, если установочный диск был вами потерян либо не прилагался к ресиверу? Необходимый драйвер, ПО вы можете также найти на официальном сайте производителя устройства.

Подключение с помощью Total Commander

Как можно подключить ресивер к компьютеру еще, мы разберем на примере еще одной инструкции.

Для работ фактически требуются три предмета:

Персональный компьютер.
Спутниковый ресивер (имеющий прописанные настройки сети, которые схожи с теми, что применяются на сетевом адаптере компьютера).
Отрезок компьютерного сетевого кабеля.

Алгоритм проведения работ

Можно ли подключить ресивер к компьютеру? Да, и мы конкретно расскажем, как лучше всего это сделать.

Воспользуйтесь следующей пошаговой инструкцией:

Подсоедините ресивер к ПК в качестве второго компьютера в локальной сети. Для этого главный ПК подключается к интернету. Затем устанавливается локальная сеть с использованием коммутаторного устройства разновидности «свитч».
Теперь пригодится кабель витая пара. С его помощью ресивер подсоединяется к свитчу, а последний, в свою очередь, к компьютеру.
Включите телевизор и зайдите в раздел «Настройки». В пункте «Установка сети» для вас будет важна строчка DHCP. Именно здесь вы получите IP-адрес. Его обязательно стоит сфотографировать или записать.
Выполните все настройки сети на самом спутниковом ресивере.
Теперь время запустить на своем компьютере Total Commander.
Зайдите в «Сеть». Далее кликните во всплывшем меню на «Соединить с FTP-сервером».
После этих действий на мониторе откроется соответствующее окно с настройками, которые и помогут вам установить соединение с FTP-сервером.
Нажмите кнопку «Добавить» для последующего подключения к компьютеру своего спутникового ресивера.
Далее вам требуется заполнить стандартные поля для ввода в появившемся окне.
«Имя соединения». Можно указать произвольное название. Например, «Ресивер».
«Сервер/Порт». Здесь прописывается сохраненный адрес из третьего пункта инструкции.
В строке «Учетная запись» укажите логин для доступа к серверу своего ресивера. Его вам нужно придумать самостоятельно.
В поле «Пароль» указывается код для доступа к учетной записи. Эту комбинацию символов вы также придумываете сами.
Как подключить спутниковый ресивер к компьютеру? Далее вам останется только нажать на «Ок» и сохранить все введенные настройки.

Начало пользования услугой

Как подключить ресивер «Триколор» к компьютеру? Советуем воспользоваться приведенными выше инструкциями. Теперь рассмотрим, как начать пользоваться только что созданной учетной записью:

Выделите сохраненную запись «Ресивер».
Нажмите на «Соединиться». После этого аппарат должен начать подключение к серверу.
Далее Total Commander отобразит в окне комплекс файлов ресивера – в том случае, если подключение прошло успешно. Стоит отметить, что с появившимися документами и папками вы можете работать так же, как и со структурными компонентами системы «Виндовс». Чтобы что-либо поменять, вам следует выделить папку или файл, после чего выбрать в верхнем меню «Файлы». Далее – «Изменить атрибуты». После этого можно приступать к редактированию.
В открывшемся окне «Изменение атрибутов» укажите необходимое его (атрибута) значение. К примеру, 755. Далее остается нажать на «Ок».
Вот и все, подключение закончено.

Как подключить к компьютеру ресивер? Подключение может быть произведено напрямую. В отдельных случаях необходим свитч или роутер. В этом примере (мы его разобрали) в ресивере обязательно должны быть прописаны настройки, аналогичные тем, что применимы на сетевом адаптере компьютера.

Разновидности AV-ресиверов

Как подключить AV-ресивер к компьютеру? Этим вопросом задаются люди, жаждущие смотреть кино, играть в игры на компьютере, сопровождаемые качественным, всеобъемлющим звуком, который может предоставить только аудиосистема. Приобрести ресивер, который бы соединил ее с ПК, – это половина дела. Не менее важно правильно подключить его.

На сегодняшний день ресиверы, реализуемые на рынке аудиовизуальной техники, оснащены сразу несколькими универсальными интерфейсами, делающими доступным соединение с иными устройствами. Самые популярные интерфейсы следующие:

«Тюльпан». Так называется композитный метод подключения, чтобы передать стерео- и видео-сигнал.
Компонентный метод. Данный способ хорошо подходит для работы с видеофайлами.
HDMI-связь. Передает не только видеосигнал, но и многоканальное и объемное звучание.
Цифровой способ.

Мы будем рассматривать, как подключить ресивер Yamaha к компьютеру. Почему именно он выбран для примера? Многие пользователи отмечают, что данные устройства считаются долгожителями на рынке подобной техники.

Функциональные возможности AV-ресиверов

Давайте рассмотрим ключевые возможности данных устройств:

Богатый набор разнообразных настроек тюнера.
Возможность автонастройки пространственного звучания. Система при помощи микрофона сама определяет такие параметры: размеры колонок, расстояния до них, громкость для каждого из спикеров и проч.
Большое количество разнообразных программ объемного звучания.
Цифровые декодеры, которые помогают разложить стерео в звуковую многоканальную схему, где полноценно задействуются все колонки.
Поддержка различных режимов применения: кинотеатр, музыка, видеоигры.
Встроенный преобразователь, который при подключении различных устройств (компьютера, разнообразных плееров, видеокамер, игровых приставок и проч.) позволяет использовать универсальный кабель HDMI для вывода изображения.
Возможность аналогового подключения внешнего декодера.
Поддержка второй зоны (дополнительной акустической стереосистемы).
Обучаемый пункт дистанционного управления.

Способы подключения AV-ресиверов

Мы уже знаем, как подключить ресивер «Триколор» к монитору компьютера. Теперь разберемся с подсоединением аудиосистемы.

Существует сразу несколько способов подключения AV-ресивера к ПК:

С помощью интернета.
Через использование звуковой, видеокарты.
Через смешанный тип соединения.

Самым популярным и простым в среде пользователей считается первый из представленных тип соединения. Соответственно на вашем ПК должно быть налажено подключение к интернету. Кроме того, вы должны быть вооружены свитчем. Отлично, если последний поддерживает связь, скажем, через вай-фай. В таком случае вы сможете комфортно управлять прибором с помощью своего смартфона.

Подключение AV-ресивера через интернет, произведение настроек

Приведем алгоритм действий, подходящий для подключения ресиверов от «Ямаха»:

Если вы подключаетесь к сети впервые, то вам необходимо оставить дополнительное время на ввод настроек, которые представляются вашим интернет-провайдером.
На этом этапе пригодится сетевой кабель. С его помощью соединяются между собой компьютер, свитч, ресивер.
Теперь пользователю следует обраться к меню сетевых настроек на своем ПК. Рекомендуется выбрать автоматический метод определения сети.
Далее компьютеру присваивается статус источника сигнала. Сделать это легко, используя кнопку NET.
Следующий шаг – убедиться, что на вашем компьютере установлена программа – музыкальный проигрыватель. Отлично подходит и стандартный аудиоплеер «Виндовс». Если же подобного приложения нет, то вы можете скачать и установить любую бесплатную или платную программу из множества вариантов, что предлагает Интернет.
Теперь разрешите аудиоустройству дистанционную работу со звуковыми файлами.
На компьютере нужно выбрать именно ресивер приоритетным, основным источником данных. Как это сделать? Откройте на ПК «Панель управления», затем нажмите «Выбор параметров общего доступа к данным». Тут следует ограничить первой установкой число источников сигнала.
После всех правильно проделанных действий компьютер способен увидеть ресивер. Теперь вы можете использовать эти устройства в тандеме.

Еще раз отметим, что инструкция адаптирована под самые распространенные ресиверы «Ямаха». Настройка иных устройств может отличаться от приведенной стандартной. Нередко алгоритм правильных действий приводит сам производитель в инструкции.

Подключение AV-ресиверов через HDMI

Напоследок разберем еще один актуальный вопрос: как подключить ресивер к компьютеру через HDMI? Здесь возможны два решения проблемы:

Схема: видеокарта компьютера (HDMI/ DVI с переходником HDMI) – кабель HDMI – ресивер HDMI IN. Соответственно, через данный интерфейс будет выводится и звук, и изображение. Как же подключить к компьютеру ресивер HDMI? Первым делом на ПК загружается пакет кодеков. При его установке следует выбрать устройство SPDIF (то есть ресивер) приоритетным для вывода звука. Не забудьте поставить ресивер также основным по умолчанию в устройствах воспроизведения «Виндовс». В этом случае должны работать все поддерживаемые видеокартой вашего ПК декодеры звука. С их списком вы можете познакомиться в руководстве пользователя к компоненту. Если у вас старая видеокарта с цифровым интерфейсом, то ее необходимо соединить со звуковой картой компьютера с помощью специального проводника. Кроме того, некоторые модели видеоадаптеров требуют переходное устройство с DVI на HDMI, которое и позволяет выводить звук.
Схема: видеокарта компьютера (HDMI/ DVI с переходником HDMI) – кабель HDMI – ресивер HDMI IN + коаксиальный или оптический цифровой вывод звука на «материнке» + коаксиальный или оптический кабель + оптический специальный разъем на самом ресивере. В данном случае изображение будет выводиться через HDMI, а звук – от материнской платы на ресивер посредством оптического кабеля. Как подключить ресивер к компьютеру через HDMI? В некоторых случаях может быть нужна и отдельная звуковая карта, специальный оптокабель с «носиком» на конце для последующего подключения к разъему оптического выхода (его название – Optical OUT).

Надеемся, что приведенные выше инструкции помогут вам разобраться с подключением ресиверов к компьютеру: и для просмотра спутникового телевидения на ПК, и для создания системы «домашний кинотеатр» с объемным звучанием и выводом качественного изображения.

Автор Тема: Подключение ресивера к монитору. (Прочитано 16412 раз)

0 Пользователей и 1 Гость смотрят эту тему.

Gisclub
4K | HDTV Ресиверы Enigma2
VU+
VU+ Solo Обсуждение

Как подключить к телевизору КОЛОНКИ — На примере акустической системы 2.0

Сегодня я вам расскажу, каким образом можно подключить внешние колонки к своему телевизору.

Первый способ это подключить колонки через вход в наушники, он самый простой.
Стоит обратить внимание, чтобы в самих колонках был встроенный усилитель.
Они имеют выход 3,5 миллиметра Mini Jack.
Чтобы подключить акустическую систему к телевизору нам нужно определится с разъемами которые имеются на панели телевизора.
При наличии выхода RSA, нужно использовать 2RSA/ Mini Jack.
Подключайте через разъем наушников, если нет выхода RSA.
Именно его и можно применить, это касалось самого простого способа подключения самых обычных колонок в самый обычный разъем, который присутствует во всех телевизорах наушники.
При подключении акустической системы с усилителями высокой производительности и несколькими колонками можно воспользоваться несколькими способами подключения.
Точно таким, как и в предыдущем варианте это 2 RSA/ Mini Jack.
На телевизоре может быть разъем SCART, это универсальный разъем, он служит для передачи видео и звука.
В этом случае используйте кабель SCART/Mini Jack или SCART/ RSA.
Они есть в разных исполнениях, нужно подбирать под себя какие выходы у вас есть.
Если ли в вашей акустической системе есть выносной или встроенный ресивер с оптическим входом, который также есть в вашем телевизоре то на сегодняшний день это самый лучший вариант для передачи звука с телевизора на вашу акустику.
Это самый лучший способ передавать аудио сигнал в многоканальном режиме с помощью оптического аудио кабеля.

Именно таким кабелем я буду подключать акустическую систему 2.0 — Edifier R2700 к своему телевизору.
В этой акустической системе присутствует оптический аудио вход, а в моем телевизоре есть это самый оптический аудио выход.
Именно этот способ я покажу и расскажу, как в меню переключать звук на внешние динамики.
Подключаем к телевизору и к колонкам наш кабель после подключаем в сеть колонки и телевизор.
Включаем телевизор, нажимаем меню на телевизоре.
Переходим в раздел звук и в нем переходим в настройки громкоговорителей.
В этом разделе выбираю не динамики телевизора, а внешний ресивер.
После чего запускаем, какой не будь фильм.
Колонки работают достаточно хорошо, идет качественный звук со всеми эффектами передачи.

Видео смотрите ниже:

Можно ли триколор подключить к монитору

Если у вас есть старый монитор компьютера, то вполне возможно использовать его в качестве телевизора. Такая трансформация достигается несколькими путями. Самый простой из них, как вы уже догадались – это подключение монитора к ТВ-приставке. Вам не понадобится системный блок, клавиатура, мышь и различные шнуры к ним. Вам нужно не что иное, как подключить монитор к цифровой ТВ приставке напрямую и использовать его только в качестве телеэкрана.

Подключение приставки к монитору

Монитор	Приставка	Способ подключения
VGA	HDMI	конвертер HDMI – VGA
	VGA	кабель VGA – VGA
	DVI	адаптер DVI – VGA
HDMI	HDMI	обычный кабель HDMI – HDMI
	VGA	конвертер VGA – HDMI
	DVI	пассивный переходник или кабель DVI – HDMI

Как подключить ТВ приставку к монитору

VGA – не длиннее трёх метров;
HDMI – не длиннее пяти метров;
DVI – не превышая десять метров.

Разъёмы и порты ТВ приставки

Антенный разъём

Евро/Scart

Технология DVI пришла на смену VGA и была разработана для подключения устройств отображения изображения, разъем не передаёт звукового сигнала. Разъёмы DVI и HDMI являются взаимно совместимыми, их можно комбинировать между собой, используя соответствующие адаптеры.

Устройство чтения карт памяти

Ethernet/LAN

Компонентный вход

Цифровые ресиверы предназначены для приема сигнала и вывода на экран телевизора. Это означает, что мало кто задавался вопросом, как подключить монитор к цифровой ТВ приставке. Однако сегодня таких пользователей все больше, особенно если в их распоряжении есть устаревший телевизор, не способный транслировать изображение в HD формате и стоящий без дела компьютерный монитор. Существует множество способов, как из монитора сделать телевизор, о них мы и поговорим.

Разумеется, что некоторые трудности все равно возникнут. Например, было бы все гораздо проще при наличии «тюльпанов» у компьютерного экрана. Если у вас новая приставка и монитор, то ситуация упрощается, поскольку такие модели оснащены HDMI интерфейсом. Старые версии соединялись через VGA и DVI-D, поэтому и возникают проблемы.

Интерфейсы HDMI и DVI-D – цифровые разъемы с соответствующим качеством передачи телевизионного сигнала. Если монитор оснащен динамиками, то настраивать звук не придется. Однако качество оставляет желать лучшего. Поэтому лучше использовать акустические системы.

Сейчас попытаемся настроить ресивер и экран компьютера, чтобы просматривать эфирное цифровое телевидение в самом высоком качестве.

Проверка совместимости подключения

Суть тестирования заключается в том, что нужно проверить наличие доступных разъемов экрана и приставки. Главная проблема заключается в том, что если у вас старый монитор и новый тюнер или же наоборот. На устройствах будут совершенно разные порты, из-за чего настроить подключение сложно.

Впрочем, сложно – еще не значит невозможно. Сегодня можно без особых проблем приобрести переходники. Преимущественно именно с их помощью осуществляется подключение приставки DVB T2 к монитору. Например, адаптер позволяет соединить VGA и SCART или любые другие разъемы.

Понятное дело, что никаких проблем не будет, если у вас монитор и ресивер, произведенные примерно в одно время. С большой долей вероятности можно говорить о том, что они будут оснащены примерно одинаковыми портами.

Поэтому, прежде чем подключить к монитору приставку, сначала обязательно обдумайте, с помощью каких интерфейсов вы будете реализовывать эту идею. Учитывайте, что далеко не все входы одновременно передают видео и аудио. Разумеется, что оптимальный вариант – HDMI. Проще всего купить переходник для подключения к монитору компьютера.

Подключение приставки к монитору

Если в вашем распоряжении уже есть свободный экран, а тюнер для просмотра «цифры» вы только выбираете, тогда учитывайте, что оптимальным вариантом станет гибридный ресивер, оснащенный интерфейсом HDMI и выходом VGA.

Конструкция некоторых моделей дополнительно оборудована «тюльпанами», с их помощью можно подключить динамики, аудиосистему. Естественно, что такое устройство универсально, поэтому подсоединение будет максимально простым и доступным.

Однако как подключить ТВ приставку к монитору, если у устройств совершенно разные интерфейсы? В принципе, ничего сложного, необходимо приобрести специальные адаптеры. Такие переходники можно без лишних проблем купить в любом магазине радиоэлектроники.

Любой китайский интернет-магазин также предложит обширный ассортимент разнообразных переходников для соединения монитора и цифрового ресивера. Многие конвертеры являются полноценным устройством с платой, следовательно, они требуют отдельного подключения к электросети.

Еще одной характерной особенности некоторых адаптеров является вывод звука с помощью дополнительного кабеля. Также иногда при подключении цифровой приставки к компьютеру используются разъемы YPbPr и SCART, однако они взаимодействуют с аналоговым сигналом. Поэтому придется дополнительно преобразователь AV в VGA.

Особое внимание нужно обратить на такой параметр, как длина соединительного кабеля. Как и в случае с коаксиальным кабелем, длина непосредственным образом сказывается на затухании сигнала. Поэтому к шнурам подключения цифровой приставки к компьютеру выдвигаются следующие требования:

VGA – до 3 метров.
HDMI – до 5 метров.
DVI – до 10 метров.

Если после подсоединения кабелей, включая антенный, на экране появилось оповещение об ошибке, то это значит, что одно из устройств несовместимо с другим или со шнуром.

Настройка телеканалов телевизора осуществляется по стандартному принципу. Необходимо с помощью пульта дистанционного управления ресивером запустить автоматический поиск каналов.

Остальные разъемы и порты приставки

Чтобы понять, какие именно порты будут использоваться для подсоединения тюнера к монитору ПК, необходимо изучить все интерфейсы, которыми оборудованы устройства этого типа. Дело в том, в зависимости от года выпуска приставки цифрового ТВ и класса компьютерного экрана набор разъемов может существенно разниться. В связи с этим, нужно тщательно изучить задние панели устройств на предмет наличия дополнительных интерфейсов.

Антенный вход

До определенного времени именно этому разъему уделялось первоочередное внимание, поэтому им были оборудованы приемники различных ценовых категорий. В результате, пользователь мог подключить антенну аналогового ТВ, спутниковый ресивер или видеоплеер. Сегодня для приема «цифры» используется классическая внешняя антенна, преимущественно дециметровой мощности.

Пожалуй, это самый значимый и многофункциональный мультимедийный интерфейс. Разъем позволяет одновременно передавать через один кабель аудио и видео сигнал. Совместная передача никоим образом не сказывается на качестве контента, потеря данных отсутствует. В результате, пользователь может воспроизводить файлы, слышать чистый звук и видеть картинку в формате Full HD.

SCART

Благодаря наличию этого интерфейса старые модели подключаются к более современному оборудованию. В особенности это касается устройств, которые не оснащены HDMI. Он используется достаточно давно, поэтому уже вскоре перестанет эксплуатироваться.

Еще один многофункциональный разъем, поскольку им оборудована самая различная техника: фотоаппараты, web-камеры, флешки, MP3-плееры и смартфоны. Скорость передачи информации напрямую зависит от версии интерфейса (2.0; 3.0), естественно, чем она выше, тем лучше. Практически все современные ресиверы оснащены USB 3.0, как и телевизоры. Правда для подключения монитора он будет бесполезен, хотя через данный интерфейс возможно подключение колонок.

Вход обеспечивает передачу изображения на монитор с внешних устройств. В основном, ранее он использовался для подключения монитора к компьютеру, пока его не вытеснили более современные разъемы DVI и HDMI. Интерфейс будет полезен владельцам техники, которая порядком устарела. Именно совместимость со старыми моделями оборудования – главное преимущество VGA.

Технология DVI – это попытка разработчиков модернизировать VGA, но при этом интерфейс позволяет передавать исключительно видео, следовательно, для звука потребуется дополнительный кабель и разъем. Порты DVI и HDMI принято считать взаимно совместимыми, поскольку пользователь сможет их комбинировать. Разумеется, что для этого потребуются специальные адаптеры.

Разъем чтения накопителей памяти

Используется для вывода на экран телевизора мультимедийного контента, воспроизведения информации с портативных накопителей памяти. Ридером оснащены практически все современные модели, поскольку это удобная и практичная альтернатива USB.

Этот разъем предназначен для подключения интернет-кабеля. В результате, пользователь сможет воспроизводить контент в режиме online, скачивать приложения, открывать web-сайты. Практически все современные Android приставки оснащены таким разъемом наряду с Wi-FI.

Компонентный разъем

Этот интерфейс предоставляет возможность выводить аналоговое изображение непосредственно на экран. Используется крайне редко.

Подключение приставки к монитору

В зависимости от имеющихся у монитора разъёмов существуют следующие варианты подключения:

VGA — конвертер HDMI > VGA
DVI — обычный пассивный переходник или кабель HDMI = DVI
HDMI — обычный кабель HDMI = HDMI

Пример с DVI:

Но независимо от выбранного варианта компьютерные мониторы любят режим NTSC, потому что 60 Гц.
Некоторые мониторы при PAL (50 Гц) вообще не показывают — при любых видеоразрешениях.

Поэтому, прежде чем подключаться к монитору, лучше изменить на NTSC, а видеорежим выбрать 480p:

Потому что это стандартный компьютерный VGA-режим 640х480.

А потом уже переключать по кругу различные видеорежимы 480i > 480p > 720p > 1080i > 1080p.

На некоторых пультах для этого бывает и отдельная кнопка V-FORMAT, позволяющая переключать разрешение, не заходя в меню.

Потом можно переключить и в PAL, но при этом не убирать палец с пульта: если изображение пропадет, можно еще раз нажать и вернуться к NTSC.

А в приставках на процессорах ALi все возможные режимы переключаются просто подряд:

By Source
By Native TV
480i
480p
576i
576p
720p_50
720p_60
1080i_25
1080i_30
1080p_50
1080p_60
1080p_25
1080p_30
1080p_24

Либо всё это настраивать при одновременно — временно подключенном «тюльпанами» телевизоре.

Конвертеры HDMI > VGA бывают с выходом звука под обычный Jack 3.5 или без выхода звука (чуть подешевле). В гнездо 3.5 можно воткнуть старые активные компьютерные колонки.

Замечу, что, как правило, звук в приставках всегда присутствует со звуковых гнезд для «тюльпанов».

Например, вот такой конвертер с гибким соединением:

vga» w /> Внутри чип EP94Z1E .

Как уже отметил, есть варианты без выхода и с выходом звука (без гнезда и с гнездом):

Или такой (неразборный):

Данная модель конвертера поддерживает все видеорежимы, кроме 1080i (50/60 Гц).

На AliExpress все они — от 180 р. (не путать со шнурами и пассивными переходниками).

Соответственно, подключение к монитору и активным колонкам:

Напомню, что сам телевизионный сигнал идёт в обычном SD — 576i, поэтому устанавливать повышенное видеоразрешение имеет смысл, только если планируете смотреть HD-фильмы с флешки.

Если монитор с DVI-входом не поддерживает HDCP , то изображения не будет — при любых видеорежимах. И тогда уже — только через конвертер HDMI > VGA.

Ну и отмечу, что независимо от выбранного вами варианта подключения — VGA/DVI/HDMI или же просто подключая HDMI-кабелем к телевизору, работающий интерфейс HDMI может создавать помехи («белый шум»), особенно при приеме на слабую комнатную антенну.
Это проявляется на высших видеорежимах — 720p/1080i/1080p, поэтому стоит проверить шкалу Качество (2 или 3 раза нажать кнопку INFO) в разных видеорежимах и при этом — еще и на разных мультиплексах (частотах). И подобрать себе такой видеорежим, при котором провал шкалы Качество будет минимален или вовсе незаметен.

При подключении через HDMI следует отдавать предпочтение толстым хорошо экранированным кабелям.

И конечно же выбирать нормальную антенну и также — с хорошо экранированным антенным кабелем,
и тогда вообще будет неважно какой видеорежим.

Ну или если нет времени проверять все варианты, просто не выбирать видеорежимы больше чем 576p/480p.

А если попытаться сэкономить и заказать готовую приставку уже с VGA-выходом, то рекомендую предварительно ознакомиться со статьёй Возможные проблемы при заказе из Китая приставки DVB-T2 | Приставка с выходом VGA или же почитать различные Отзывы на AliExpress.

Схема подключения ресивера к телевизору

Автор Фома Бахтин На чтение 3 мин. Просмотров 5.6k. Опубликовано 10 марта Обновлено 19 ноября

Ресивер – это прибор, благодаря которому сигналы от DVD-проигрывателя попадают в телевизор. Как видео-, так и аудио-сигналы обрабатываются ресивером перед попаданием в телевизор и колонки соответственно. В данной статье мы разберем, как подключить имеющийся у вас ресивер к телевизору.

Для лучшего качества сигналов, проходящих на телевизор, следует подключить ресивер всего одним проводом. В таком случае все источники сигнала вы сможете переключать на самом ресивере. На телевизоре же нажимать останется кнопку включения.

Самый хороший способ подключения ресивера – это использование кабеля HDMI. Один конец такого кабеля вы подсоединяете к разъему на задней панели телевизора, а второй – к выходу на ресивере. Подобный кабель не только улучшает качество передаваемого изображения, но также позволяет передавать и аудио-сигналы.

Если у вашего телевизора, или видеопроигрывателя компонентный выход (что встречается часто), то можно подсоединить ресивер с помощью проводов для компонентного подключения. В любом случае, какие бы провода вы не использовали, не забудьте заглянуть в инструкцию по эксплуатации – там должна быть схема подключения ресивера.

Подключение ресивера Триколор к телевизору

Подключение спутникового ресивера Триколор к телевизору немного отличается от разобранной выше схемы. Такой ресивер можно подключить антенным кабелем. Для этого через антенное гнездо в телевизоре подключаем ресивер через антенный кабель. Включаем ресивер и телевизор. Номер канала высветится на дисплее ресивера. Затем на телевизионном пульте следует нажать «0» и запустить поиск каналов. Автоматически сканирование должно остановиться на частоте работы вашего ресивера. На телевизионном экране должна появиться надпись «Нет сигнала», означающая, что ресивер подключен правильно.

Другой способ подключения цифрового ресивера Триколор к ЖК телевизору подразумевает использование кабеля с разъемом типа «колокольчики» или Scart. Подключаем соответствующим кабелем ресивер к телевизору. Затем включаем. На дисплее ресивера должен загореться номер канала. На пульте телевизора следует нажать кнопку A/V, чтобы перейти в видеорежим. Затем нужно будет выбрать необходимый разъем подключения в меню. На экране, как и в первом случае, появится надпись «Нет сигнала».

Если надписи нет, или выглядит она не так, как должна (в инструкциях и интернете вы можете посмотреть, как именно должна выглядеть соответствующая надпись на экране телевизора), ресивер подключен неправильно, и телевизор не видит нужный сигнал. Тогда следует нажать на пульте одновременно кнопки «0» и «1».

Как только сигнал со спутника будет пойман, информационный канал Триколор ТВ покажет картинку. Внизу экрана появится информация о включенном канале. Нужно нажать дважды кнопку «i» на пульте ресивера, чтобы увидеть на экране шкалу «Качество сигнала» и шкалу «Сила сигнала». Именно по этим шкалам вы сможете сориентироваться, когда станете искать сигнал со спутника.

Обзор. Как подключить, установить и настроить цифровую тв приставку (ресивер) в домашних условиях

Как подключить тюнер Т2 к старому телевизору

Все умалчивают об этом. Как подключить ресивер к нескольким телевизорам

Как подключить спутниковое ТВ к смарту. Получите вещающий триколор без использования ресивера. Телевизоры LG с ресивером

В большинстве квартир и даже частных домов, в пределах любого даже небольшого города практически нет проблем с качеством приема телевизионного сигнала, так как кабельное телевидение проведено практически повсеместно. Большинство многоквартирных домов городов-миллионников могут присутствовать у нескольких операторов кабельного телевидения, что дает жителям неплохой выбор.

Но по мере удаления из центра города доступность качественного кабельного телевидения постепенно «сводится к нулю».А за городом, как правило, кабельное телевидение напрочь отсутствует.

Поэтому жителей больше всего устраивает то, что есть несколько каналов эфирного телевидения от силы, которую можно поймать. К тому же качество изображения часто оставляет желать лучшего . Особенно, если дачный участок находится далеко от передающей станции эфирного телевидения, то на экране телевизора можно увидеть много шума От «снега» до «полос» и черно-белое изображение вместо цветного.

На большей части территории России эфирное телевидение по-прежнему транслируется в аналоговом формате . Этот метод сигнализации имеет один существенный недостаток: отношение сигнал / шум падает, пока излучатель удаляет .

Помехи (помехи) при удалении от телевизионного включения все более и более преобладают над основным сигналом. Это как раз проявляется в появлении на экране «снега». Если коттедж или поселок находится очень далеко от передающей станции, то шум в конечном итоге полностью пропустит сигнал и смотреть телеканал вообще невозможно .

Сейчас в стране телесигнал вводится в цифровом формате, а со временем планируется полностью отказаться от телевизионных программ в аналоговом формате.

В чем преимущество цифрового ТВ перед аналоговым?

Передача сигнала «закодировано в цифре» по сравнению с прямой передачей в аналоговом формате дает несколько преимуществ :

Повышение помехозащищенности трактов передачи и записи телевизионных сигналов.
Снижение мощности передатчиков.
Значительное увеличение количества телепрограмм, транслируемых в том же частотном диапазоне.
Улучшение качества изображения и звука в ТВ-приемниках.
Создание телевизионных систем с новыми стандартами декомпозиции изображения (телевидение высокой четкости).
Создание систем интерактивного телевидения, при использовании которых зритель получает возможность влиять на передаваемую программу (например, видео по запросу).
Функция «Вернуться к началу передачи».
Архив телепрограмм и запись телепередач.
Передача в ТВ-сигнале различной дополнительной информации.
Выбрать язык (два обыкновенных) и субтитры.
Расширение функциональных возможностей студийного оборудования.
Возможность добавления в мультиплексы радиосвязи

Но есть некоторые ограничения :

Сбои и рассыпание картинок по «квадратам» при недостаточном уровне принимаемого сигнала, данные либо принимаются с качественно 100%, либо восстанавливаются, либо снимаются плохо с невозможностью восстановления.
Почти полное затухание сигнала во время грозы.
Даже передатчик мощностью 10 кВт и высотой передающей антенны, передающей 350 м, обеспечивает уверенный прием на расстоянии 50 км, а из-за необходимости большего, чем у аналогового телевидения, количество передающих центров (чаще расположение передающих антенн).

Поскольку мы обсуждаем с точки зрения обычного пользователя в основном только качество изображения Можно выделить только одну основную особенность цифрового эфирного ТВ перед устаревшим аналогом:

Цифровое ТВ очень устойчиво к помехам .Для этого сигнал кодируется с некоторой избыточностью. Цифровой тюнер выдаст идеальное изображение даже при большом количестве помех. И так будет до тех пор, пока отношение сигнал / шум не упадет до минимума, когда сигнал полностью приблизится к возможностям оборудования.

То есть в аналоговом вещании по мере падения уровня сигнала вы будете видеть, что картинка все хуже и хуже. В цифровом вещании вы не заметите падения сигнала до тех пор, пока тюнер не перестанет восстанавливать потерянные фрагменты изображения, и оно разделится на квадраты, а затем полностью исчезнет.

Виды цифрового телевидения

По каналу передачи цифровое ТВ можно разделить на четыре типа:

Кабель (DVB-C)
Essential (DVB-T2)
Спутник (DVB-S)
Интернет-телевидение (IP TV)

Кабельное ТВ и IP телевидение в стране рассматривать не будем из-за большой редкости. Но спутниковое и необходимое цифровое телевещание в стране актуально.

Более того, спутниковое телевидение CTV уже достаточно давно используется потребителями, и в особо удаленных районах ему нет альтернативы.Мы рассмотрим это в отдельной статье.

Но эфирное ТВЧ стало входить в жизнь садоводов и дачников сравнительно недавно. О нем и поговорим сегодня подробнее.

Основное цифровое телевидение в стране

Сеть эфирного цифрового телевизионного вещания на территории Российской Федерации находится в стадии строительства и работает, в основном, вблизи крупных городов . Но он уже охватывает значительную часть территории страны.Поэтому подключение становится очень актуальным в последнее время.

Как подключиться к эфирному кольту?

Если вы хотите попробовать подключить цифровое телевидение на даче, сначала нужно определить , попадает ли ваш участок в зону покрытия одной из передающих антенн TSTV . От расположения участка будет зависеть то, как ваш ТВ-приемник будет улавливать цифровой сигнал.

Самый надежный способ узнать это — взять интервью у соседей на даче, возможно, кто-то из них уже смотрит телеканалы в цифровом виде.Тогда вы можете быть полностью уверены, что «сигнал до вас».

Если о цифровом телевидении в округе еще никто не слышал, то нужно попытаться выяснить, попадает ли ваш участок в границу радиуса вещания местной радиостанции ЦТВ .

Зона покрытия

Радиус радиостанции ТТВ обычно находится в пределах 20-50 км в зависимости от местности и плотности застройки. В среднем около 30 км составляет , зона уверенного приема .

В каждом регионе есть своя собственная местная организация — , оператор Essential TTTV , который отвечает за здания и поддержку сети. На их сайте обычно можно увидеть расположение радиостанций и даже карты покрытия. Или вы можете получить информацию о них по телефону или по письменному запросу.

Сеть ТТВ в Российской Федерации строит федеральное государственное унитарное предприятие «Российская телерадиовещательная сеть».

В каждом регионе есть подразделения этой организации.

Вы можете позвонить и выяснить все по телефону со страницы со страницы.

Если вам повезло и вы узнали, что ваш коттедж находится в зоне вещания «Фигурки», то пора определиться с необходимым оборудованием. Для получения ТСТ.

Оборудование

Итак, у вас на даче уже есть телевизор. Продолжаем установку цифрового телевидения на даче. Что еще нужно для приема сигнала? По крайней мере, вам нужна антенна.

Антенна для приема цифрового телевидения

Универсальная антенна МВ / ДМВ для приема цифрового ТВ

Если рядом цифровое ТВ, то достаточно и комнатной антенны .Скажу больше, лично я точно ловил сигнал ТСТ в городе Уфа на метровом отрезке провода.

Если не все так идеально с уровнем сигнала, необходимо будет установить антенну в стране для приема цифровых каналов. Сейчас для этого хорошо подходят большинство продаваемых антенн, так как они поддерживают прием сигналов в дециметровом диапазоне (DMB / UHF).

Например, можно поставить антенну «ГАЛ», «Локус», «Зенит», «Меридиан», «Эфир» и т.д. Купил свою антенну в Ашане за 1000 руб.

Если вы знаете точное местонахождение башни ТСТ, то все просто: направьте на нее антенну и все. Обычно этого достаточно, чтобы поймать сигнал и без проблем смотреть цифровое телевидение.

Если точное направление неизвестно, необходимо постепенно поворачивать антенну , пока не найдете наилучшее положение. Большинство цифровых консолей имеют уровень сигнала и индикатор качества , который отображается на экране телевизора и позволяет найти наилучшее положение антенны.Обычно это делают вдвоем: один человек поворачивает антенну, второй следит за уровнем сигнала.

Когда вы нашли максимально возможный уровень сигнала и антенну установили в нужном направлении, нужно поискать каналы на приставке.

Организация цифрового телевидения в стране

Проще всего найти в меню ТВ-приставки пункт «Автоматически захваченные каналы», и тогда приставка все сделает сама: найдет все доступные цифровые каналы и направит их по порядку.

Список цифровых эфирных телеканалов

А теперь самое интересное: какие каналы показывает цифровое телевидение бесплатно ?

Поскольку мой коттедж в пригороде Уфы, и я пишу на собственном опыте, значит, я рассматриваю цифровое эфирное телевидение в Уфе. Но насколько я понимаю список каналов по всей России Он будет таким же за редким исключением, поэтому информация будет полезна всем, а не только жителям Башкортостана.

У нас в стране ТСТ 20 каналов : 10 на каждый мультиплекс.

Список цифровых телеканалов

Вот полный список каналов в Уфе :

1	«Первый канал»
2	«Россия 1»
3	«Матч ТВ»
4	«НТВ»
5	канал Петербург-5
6	«Россия к»
7	«Россия 24»
8	«Карусель»
9	«Общественное телевидение России»
10	«ТВ Центр — Москва»
11	«Рен ТВ»
12	«Спаситель»
13	«Первые развлечения СТС»
14	«Домашний»
15	«ТВ-3»
16	Пятница
17	«ЗВЕЗДА»
18	«МИР»
19	«ТНТ»
20	«Муз ТВ»

Надеюсь помог вам разобраться во всех нюансах цифрового ТВ. Если будут вопросы пишите, обязательно постараюсь вам помочь.

На сегодняшний день большой популярностью пользуются телевизоры, в которых есть ресиверы. С помощью этих устройств можно подключать встроенные приемники, в документах отображаемые как приемники «DVB-S / S2». Как правило, большинство моделей с этой функцией выпускаются на жидких кристаллах. Самые распространенные производители — LG и Samsung.

С ресивером?

В случае встроенного ресивера необходимо обратить внимание на заднюю панель телевизора.Вне зависимости от модели должен быть разъем LNB IN. Он предназначен для подключения спутниковой антенны. Дополнительно требуется выход LNB OUT. С его помощью можно подключить к телевизору второй ресивер.

Видеосигнал имеет видеоразъем. В его обязанности входит обеспечение среднего качества изображения. Без аудио невозможно услышать звуковой сигнал. Стерео чартеры подключаются напрямую к телевизору или усилителю. Интернет-порт позволит использовать преимущества локальной сети.Дополнительно вы можете подключиться к персональному компьютеру. Напоследок проверяется SMART TV по телевизору. Через этот разъем раздается звуковой сигнал. В свою очередь, картинка на экране должна быть хорошего качества.

Настройка ТВ с ресивером

Спутниковый DVB-S2-тюнер довольно просто встроен в телевизор. В разных моделях меню немного отличается, но в целом инструкция одна. Настройка спутникового ТВ в телевизорах Самсунг производится следующим образом. Для начала нужно зайти в меню.Должна быть вкладка трансляции. Через него можно сразу перейти к настройке канала. При выборе спутникового подраздела телевизор будет ссылаться на ПИН-код владельца. По умолчанию производители указывают 0000.

После успешного перехода вы можете выбрать настройки LNB. На этом этапе необходимо проверить, обнаружен ли спутниковый сигнал. Если этого не произошло, значит, вам нужно выбрать режим DiseqC. Далее вы можете войти в меню и выбрать спутниковый сигнал. После выполнения всех настроек не обязательно сохранять все настройки.

Телевизоры LG с ресивером

Все телевизоры LG со встроенным спутниковым ресивером производятся с интересной подсветкой. Разрешения экранов у разных моделей очень разные. Как правило, поддерживается SMART TV. Дополнительно следует отметить хорошие углы обзора. Тюнеры в основном устанавливаются аналоговые и цифровые. Средняя частота развертки экрана 50 Гц. При этом частота обновления находится в районе 100 Гц.

Аудиосистема на ТВ обычно устанавливается двухканальная.Мощность одного столбца в среднем составляет 5 Вт. Поддерживаются видеосигналы от 480 до 1080 пикселей. Для удобства производители оснащают модели различными разъемами. С их помощью можно подключать наушники, колонки или персональные компьютеры.

Модель LG 24LB450U с приемником

Этот телевизор LCT со встроенным приемником имеет разрешение от 1366 до 768 пикселей. Подсветка в данной модели предусмотрена. Угол обзора телевизора — 178 градусов. Тюнер аналоговый и цифровой в наличии.Обработчик изображений — «Тройной». Частота развертки 50 Гц. В аудиосистеме телевизора установлен специальный декодер. С его помощью звук получается более объемным.

В этой модели поддерживаются все основные видеоформаты. Помимо прочего, вы можете выбрать большое количество компонентных входов. Предусмотрены стандартные антенные разъемы. Дополнительно имеется цифровой оптический аудиовыход. С подставкой размеры данной модели следующие: высота 556 мм, ширина 384 мм, толщина 140 мм.При этом масса устройства составляет 3,7 кг. Стоимость модели на рынке — 12000 руб.

Телевизор LG 22LB450U.

Разрешение данных ЖК-телевизоров со встроенным разрешением 1366 на 768 пикселей. В этом случае угол обзора довольно большой. Также следует отметить неплохую линейку графических процессоров серии Triple. Частота развертки панели 50 Гц. В этом случае параметр обновления лежит в пределах 100 Гц. Цветовая система Поддерживает все основные стандарты.

Аудиосистема установлена двухканальная.В данной модели две колонки по 5 Вт. Режимы звука и оптимизации самые разные. Эта модель может похвастаться широким спектром видеосигналов. Помимо прочего, следует отметить наличие слотов для расширения. Предусмотрена стандартная IPS матрица производителя. Стоимость данной модели — 10 000 руб.

Чем отличаются телевизоры Самсунг с ресивером?

Телевизоры со встроенным спутниковым ресивером Samsung, как правило, отличаются своей функциональностью. При этом предусмотрены различные параметры контраста.Разрешение многих моделей находится в районе 1920 1080 пикселей.

Обработчик изображений — «Hiper». Среди прочего следует отметить хорошую частоту обновлений. Режим Картинка на картинке доступен. Еще стоит упомянуть о системе цветности. Он работает по стандартам формата PAL, SECAM и NTSC. Видеосигналы принимаются телевизором в диапазоне от 480 до 1080 пикселей. Оптический цифровой аудиовыход установлен в большинстве моделей. Энергопотребление телевизоров Samsung приемлемое.В среднем устройства лежат в районе 106 В. При использовании экономичного режима всего 45 В.

Модель «Samsung UE40H5270»

Эти телевизоры со встроенным спутниковым ресивером имеют разрешение 1920 на 1080 пикселей. Система контрастирования — «мега». К тому же многих порадует приятная подсветка телевизора. Предоставляется поддержка SMART TV. В наличии есть еще два тюнера.

Процессор изображения установлен классом Highper. С его помощью частота обновления выросла до 100 Гц.Аудиосистема двухканальная с поддержкой стереозвука. Производитель USB-порта указан. Также есть разъемы для подключения к персональному компьютеру телевизора. Размеры этой модели следующие: высота 908 мм, ширина 558 мм, толщина — 190 мм. Общий вес телевизора — 8,3 кг. На рынке он будет стоить около 30000 рублей.

Подводя итог

В итоге можно сказать, что телевизоры со встроенным спутниковым ресивером, безусловно, нужны и востребованы.Настроить их достаточно просто, и с этим справится любой человек. Представленные выше модели довольно сильно отличаются между собой. Наибольшим спросом пользуется телевизор LG 24LB450U. В погоне за наилучшим качеством изображения можно рассмотреть модели Samsung. Вышеупомянутый телевизор — довольно хороший выбор.

Еще недавно подключить домашний телевизор. Просмотр телеканалов со спутника можно было только на антенну-пластину через специальный приемно-спутниковый ресивер. Можно ли получить спутниковое телевидение без тарелки и без ресивера?
Теперь есть возможность смотреть спутниковое телевидение без приемника .Во многих современных моделях телевизоров есть встроенный цифровой тюнер с поддержкой стандарта DVB-S2, а также специальный слот для установки модуля доступа CI +. При наличии подключенной и правильно настроенной спутниковой антенны телевизор принимает сигналы спутникового оператора и позволяет смотреть спутниковое ТВ без консоли ресивера. Антенный кабель от спутниковой тарелки необходимо подключить к F-разъему со специальным антенным входом, расположенным рядом с входом обычной основной антенны.

Конечно, такое подключение удобно по нескольким причинам:
1) отпадает необходимость в приобретении дополнительного устройства — спутникового ресивера.
2) Не нужно освобождать место в салоне для его установки.
3) Для просмотра нужна только одна телевизионная приставка, а не две. Он намного удобнее в эксплуатации — не нужно градуировать по разным приставкам, к тому же у них есть возможность проигрывать и выходить из строя.
4) Количество подводимых к ТВ проводов уменьшается.

Выпускают многие известные производители телевизионного оборудования: Samsung, LG, Philips и другие. Внешнее отличие спутникового ресивера в телевизоре — наличие обычной антенны рядом со входом, еще один антенный ввод с резьбовым соединением для F-разъема.Однако наличие второго тюнера не всегда означает возможность подключения спутниковой антенны. Тот же вход используется для подключения основных цифровых каналов DVB-T или кабельных каналов DVB-C. Только наличие в характеристиках ТВ-тюнера DVB-S или DVB-S2, означает возможность приема спутниковых телеканалов. Часто такой антенный вход объединяется для всех типов цифрового сигнала и обозначается DVB-T / T2 / C / S / S2. Стандарт S2 более современный, но телевизоры со встроенным спутниковым ресивером стандарта S принимают телевизионные сигналы, такие как стандартные и высокой четкости HDTV.

Для декодирования каналов требуется CAM-модуль и карта доступа. Без этого модуля можно просматривать только крайне ограниченное количество каналов, которые транслируются без кодирования в открытом доступе. Все телевизоры с цифровым тюнером DVB-S2 поддерживают модули CAM — устройство, в которое вставляется карта оператора спутникового телевидения, а которое, в свою очередь, вставляется в разъем PCMCIA TV.
После установки модуля необходимо подключить кабель от спутниковой антенны к специальной телевизионной розетке с помощью F-коннектора.Далее необходимо запустить телевизор для поиска спутниковых каналов.
В меню ТВ необходимо выбрать источник входного сигнала: основное ТВ, кабельное ТВ, спутник — поставить галочку в соответствующем окошке. Производим поиск спутниковых каналов на всех частотах. Телевизор находит большое количество каналов и заносит их в вашу память, при этом для просмотра открыты только информационные каналы. На этом этапе выполняется работоспособность модуля вставленного в слот PCMCIA, совместимость Ci + карты с телевизором.

Далее необходимо зарегистрировать договор и активировать полученную карту условного доступа. На сайте провайдера нужно выбрать пакет телеканалов, ввести номер договора и номер смарт-карты. В поле «Модель терминала» необходимо выбрать Ci +.
После отправки заявки на регистрацию вы должны оставить телевизор включенным на одном из закодированных каналов выбранного вами программного пакета. Подключение происходит автоматически в течении двух часов.

Телевизор с двумя спутниковыми ресиверами

Модели телевизоров

с двумя спутниковыми ресиверами позволяют одновременно просматривать два канала спутникового телевидения в режиме PIP или записывать один канал при просмотре другого.
Для просмотра спутникового канала и одновременной записи передачи другого канала необходимо подключить два идентичных кабеля от спутниковой антенны к телевизору напрямую без ресивера. Подключите первый кабель от спутниковой антенны непосредственно к разъему SAT 1, а второй — к разъему SAT 2. Для этого используйте коаксиальный кабель с соответствующим F-разъемом. Перед началом установки проверьте расположение спутниковой антенны. Во время установки спутника выберите режим «Две мелодии».

Ручная настройка ТВ спутниковых каналов без ресивера

Для ручной настройки спутниковых каналов без ресивера необходимо выбрать на телевизоре «Ручная настройка» и «Цифровой канал». В параметре частоты необходимо ввести значение 144000 кГц, в параметре модуляции ввести значение QAM 64, в параметре скорости передачи установить значение 6900 кГц / с. Поиск каналов.
Эту процедуру настройки необходимо повторить для частот 122000, 130000, 138000, 154000, 162000, 298000, 394000 кГц.

Кулачковый модуль Триколор.

Кулачковый модуль Триколор. Позволяет просматривать спутниковые каналы на современных телевизорах со слотом CI. Таким образом заменяет необходимое дополнительное оборудование — цифровой ресивер, карта Триколор вставляется в телевизор как спутниковый ресивер. Дополнительным условием просмотра спутниковых каналов без ресивера является наличие цифрового тюнера DVB-S / S2 в телевизионном ресивере. Такой тюнер установлен практически во всех современных телевизорах средней ценовой категории, выпускаемых в настоящее время.Вы можете проверить это в технических характеристиках в инструкции по эксплуатации телевизора. Модуль CAM Триколор позволяет принимать передачи как в стандартном цифровом качестве SD, так и в высококачественном телевизионном формате HD.

Имеет следующее назначение: декодирование телеканалов формата MPEG2 \ 4, защищенных от несанкционированного просмотра системой условного доступа оператора. Модуль CI + tricolor обладает свойством Plug and Play, его установка проста и понятна. С его помощью декодируется одновременно один теле- или радиоканал триколор ТВ.Система поддерживает только 14-значные номера смарт-карт триколор ТВ типа xx0245xx … xx

Спутниковое ТВ без ресивера НТВ плюс

Комплект спутникового ТВ без ресивера НТВ + позволяет просматривать спутниковые телеканалы НТВ плюс, на современных телевизорах. Обязательным условием является наличие цифрового тюнера DVB-S2 в телевизионном приемнике и специального слота COMMON Interface CI +, в который нужно вставить карту НТВ. Таким образом, отпадает необходимость в специальном спутниковом ресивере, достаточно установить специальную пластину, настроенную в спутниковой зоне спутника.Затем необходимо вставить в слот CAM TV модуль с установленной в нем картой условного доступа и наслаждаться просмотром спутниковых каналов НТВ.

Как настроить спутниковое ТВ на ТВ?

Как настроить спутниковое телевидение на телевизоре Elenberg? Есть розетка для подключения пластины, но даже инструкции к ней найти не могу.

Часто к нам обращаются с этим вопросом, и, как правило, владельцы телевизоров не входят в число известных брендов.Такие устройства вполне могут принимать обычные телеканалы и имеют приемлемые параметры изображения. Но наличие спутникового тюнера вовсе не означает возможности устойчивого приема такого типа сигналов.
Телевизионные операторы передают сигнал по разным каналам и с разными техническими характеристиками: для приема тюнеров S или S2, с использованием модуля CI различных версий, с разной скоростью потока данных. Для стабильного приема современного телевидения с приемной антенной напрямую, без приемника, необходимо, чтобы телевизор обладал параметрами:
Наличие цифрового встроенного спутникового тюнера DVB-S2.
Наличие интерфейса для подключения электронных модулей CI новой версии CI + (CI Plus).
Это необходимо для корректной работы программного обеспечения по последней версии.
Поддержка скорости потока 45000 МГц. Карту условного доступа необходимо поместить в модуль так, чтобы чип был обращен к противоположной наклейке со штрих-кодом на CAM-модуле.
Вставьте модуль с установленной в нем картой в специальный ключевой разъем PCMCI со штрих-кодом на экране. Установка завершена.

В сентябре 2017 года компания Триколор запустила в тестовом режиме опцию онлайн-телевидения, впервые позволившую легально смотреть контент спутникового оператора без тарелки. С июля 2018 года, благодаря новым разработкам оператора, подключиться к триколору без спутника и ощутить все преимущества этого решения может каждый абонент.

Как работает трехцветный телевизор без спутниковых тарелок

Вещание каналов спутникового телевидения в цифровом качестве через Интернет — основной принцип новой опции.Благодаря дополнительному входу RJ45 вы можете подключить и смотреть телевизор Триколор без пластины на себе как напрямую, так и через сеть Wi-Fi.

Как подключить триколор без антенны

Для работы триколора без тарелки необходим комплект нового оборудования. Для подключения вам понадобится интерактивный приемник, выпущенный не ранее трех лет назад, а также дополнительный компьютерный кабель «Витая пара». Кроме того, скорость интернета должна быть не менее 15 Мбит / с.

Пошаговая инструкция

Для подключения триколора без пластины необходимо выполнить следующие действия:
Проверить, активен ли пакет «Единый» канал: если подписка не активирована, подключение к Интернету невозможно.
Проверьте приемник: на приемнике должна быть установлена последняя версия программного обеспечения; При необходимости обновите его.
Подключите ресивер к Интернету с помощью специального кабеля.
Обычно проблем с подключением ресивера к сети не возникает. Однако если оборудование устарело или в роутере выставлены какие-то особые настройки, триколор без таблички автоматически не подключится. Если этого не произошло при кабельных соединениях:
Войдите в меню настроек сети и выберите Автоматический режим;
Войдите в меню настроек сети и при необходимости укажите параметры вручную, уточнив их у интернет-провайдера.
При беспроводном подключении вам нужно будет войти в систему по идентификатору, после чего приемник автоматически подключится к Wi-Fi.

Особенности настройки канала без пластины

Если триколор подключается без тарелки автоматически, остается выбрать источник трансляции. На канале в контекстном меню доступна соответствующая вкладка — необходимо выбрать «Интернет». При выборе источника вещания в меню канала изменение сохраняется.
Источник трансляции можно указать в меню «Настройки» на вкладке «Трансляция».После переключения на него откроется вкладка «Трансляция», где вам также нужно будет выбрать «Интернет». В настройках по умолчанию всегда стоит «спутник». Если источник вещания был выбран в расширенных настройках, в настройках канала ничего не меняется.

Какие тюнеры будут онлайн ТВ

В новейших моделях ресиверов предусмотрена возможность установки триколора без пластины, которую можно просмотреть по ссылке в разделе «». Информация о них регулярно обновляется на сайте оператора, поскольку система постоянно совершенствуется и адаптируется к оборудованию.Подключая трехцветный пакет онлайн без пластины, обратите особое внимание на специальную модель ресивера — GS AC790, сочетающую в себе не только функцию просмотра ТВ через Интернет, но и игровую приставку.
Если в доме есть несколько телевизоров, подключенных к Интернету, необходимо подключить основной приемник.
Если ваше оборудование не поддерживает триколор Интернет-вещания без пластины, его придется заменить на новую опцию, чтобы использовать его. На данный момент проводится акция по обмену оборудования Триколор ТВ — «Тройка».

Стоимость установки и подключения функции онлайн ТВ

Если у вас уже установлены спутниковые антенны и активен единый пакет, подключать и настраивать онлайн-телеканалы можно совершенно бесплатно. Если стандартный пакет каналов не активен, для работы триколора без таблички при наличии выхода в интернет достаточно оплатить подписку. Минимальная стоимость подписки на пакет каналов — 1500 рублей в год.
Для абонентов, у которых нет возможности установить спутниковую тарелку, доступна интернет-версия оператора «Триколор» с пакетом из 134 каналов по цене 2000 рублей в год.

Плюсы и минусы триколор тв без тарелки

Триколор без таблички дает абонентам следующие преимущества:
дополнительных бесплатных телеканала, ранее доступных для просмотра на платной основе или в определенных регионах;
возможность использовать ресивер в любом месте, где есть выход в интернет;
независимость от погодных условий и других внешних воздействий, к которым чувствительна спутниковая связь;
Телеархив, перемотка контента и другие функции интерактивного ТВ.
Основные недостатки триколора без таблички — невозможность использовать старые модели оборудования, а также прямая зависимость качества вещания от скорости интернета. Однако эти технические проблемы легко решаются.

Оборудование для цифрового телевидения — это то, что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большинство наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет-магазина существует система скидок, которая рассчитывается автоматически по присвоенному вам номеру купона.
Все оборудование проходит предпродажную подготовку, а именно установлена последняя версия ПО на спутниковые и основные консоли. Все приемники проверены на работоспособность.
Наша компания занимается доставкой оборудования как по Москве, так и по всей России. С большинством курьерских служб доставки заключаются договора о сниженной цене доставки.
В нашем интернет-магазине вы можете найти практически любое оборудование, которое может вам понадобиться для приема спутникового и необходимого телевидения. Мы постарались сделать процесс оформления заказа удобным для всех, если вы планируете заказывать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы идете выбирать оборудование для приема спутникового ТВ, то вам следует перейти на вкладку Меню «Спутниковое ТВ», если для приема основного или кабельного ТВ, то «Эфирное телевидение» и.т.д. Если у вас возникли вопросы при оформлении заказа, вы можете воспользоваться онлайн-чатом, который находится на каждой странице интернет-магазина, или заказать обратный звонок.
Надеемся, что в интернет-магазине цифрового ТВ Вы сможете потратить минимальное количество времени на заказ желаемого оборудования.

Как подключить стереосистему

Теперь, когда у вас есть все оборудование, пора начать встраивать его в вашу личную музыкальную машину! ( См. Рисунки ниже в качестве наглядного пособия! Они проведут вас через эти шаги, чтобы облегчить понимание.)

1. Для начала очень помогает нарисовать картину того, что вы подключаете. Как и план дома, схема вашей стереосистемы поможет вам визуализировать то, над чем вы работаете. Нарисуйте все свое оборудование (динамики, ресивер и источники), а затем нарисуйте соединения между ними. Обычно ваши источники подключаются к ресиверу, а затем ресивер подключается к динамикам.

2. Установите оборудование там, где хотите. Определите, где вы хотите разместить динамики. Как вы проведете кабели между всем остальным? Стоит ли ставить проигрыватель компакт-дисков на ресивер, чтобы было легче достать лоток для диска? Вам нужно освободить место для поворотного стола? Подумайте, как вы будете использовать систему чаще всего и что будет для вас наиболее удобным.

Вот стереоресивер и проигрыватель компакт-дисков, вид сзади со множеством доступных подключений.

3. Подключите аудиовыход от вашего первого источника (например, проигрывателя компакт-дисков) к аудиовходу на ресивере с помощью кабелей. Красный кабель вставляется в красные отверстия, а белый кабель — в белые отверстия. Какой аудиовход вы используете на ресивере? Попробуйте сопоставить это с названием. Итак, если вы подключаете проигрыватель компакт-дисков, вы подключаете аудиокабели к входу «CD» на ресивере.

Подключите аудиокабель к аудиовыходу проигрывателя компакт-дисков (верхнее изображение), а затем подключите другой конец к аудиовходу компакт-диска стереоресивера (нижнее изображение).

4.Протяните провод динамика от ресивера к динамикам. Найдите клеммы динамика (красный и черный) и воткните туда провод. Некоторые приемники могут иметь зажимы, которые вы нажимаете, чтобы вставить провод; в других случаях вам, возможно, придется открутить колпачок, чтобы вставить провод, и снова завинтить его. Вам нужно будет проделать то же самое с динамиками. Убедитесь, что провода ваших динамиков не слишком туго затянуты, так как это может вызвать проблемы в дальнейшем. Дайте себе достаточно слабины, чтобы все было удобно соединить! Совет от профессионала: пометьте провода и кабели динамиков в местах их подключения к ресиверу, потому что, если вам придется отключить ресивер по какой-либо причине, вы сможете быстро определить, какие кабели и куда идут.

Подключите провода динамика от клемм на ресивере (верхний рисунок) к входам на задней панели динамиков (нижний рисунок).

Вот снимок вашего приемника сзади со всеми выполненными вами подключениями. Здесь ваш проигрыватель компакт-дисков подключен с левой стороны, а ваши динамики подключены к клеммам с правой стороны.

5. Наслаждайтесь стереосистемой!

На этом этапе все должно быть подключено и готово к работе.

Попробуйте переместить динамики, чтобы увидеть, какое расположение обеспечивает наилучшее звучание. Используйте проволочные стяжки или стяжки на молнии, чтобы связать кабели, чтобы получить чистую и организованную стереосистему.

Как только вы сделаете это несколько раз, вы научитесь этому. Это все равно, что делать что угодно: чем больше вы это практикуете, тем лучше у вас получается.

Я надеюсь, что это было познавательным и помогло вам настроить и запустить стереосистему. Если у вас есть какие-либо вопросы о настройке стереосистемы или вы хотите получить более подробное объяснение чего-либо в этой статье, , пожалуйста, прокомментируйте ниже.

23.03.2021 — Обратите внимание, что этот пост больше не отслеживается. Спасибо.

Беспроводная связь Bluetooth 3,5 мм AUX Аудио Стерео Музыка Домашний автомобильный ресивер Адаптер Микрофон Домашняя сеть и устройство подключения USB Адаптеры Bluetooth / Донглы

Беспроводная связь Bluetooth 3,5 мм AUX Audio Stereo Music Home Car Receiver Adapter Mic

Беспроводная связь Bluetooth 3,5 мм AUX Audio Stereo Music Home Car Receiver Adapter Mic 692754001275. Особенности: * Простота в эксплуатации: просто подключите динамик к нашему устройству, сразу же преобразите ваши динамики в модный беспроводной динамик Bluetooth * Беспроводная игра: устранение проблем с проводным подключением, благодаря беспроводному подключению и передаче, пользователь может наслаждаться высококачественной музыкой в любом месте в помещении с помощью беспроводного управления * Идеальная совместимость: наши продукты могут быть совместимы с большинством мобильный телефон или компьютер на рынке.Поддержка iPhone, iPad, iTouch и всех видов смартфонов. * Портативный дизайн: благодаря миниатюрному размеру функция портативности позволяет носить их куда угодно. Технические характеристики: * Цвет: черный * Bluetooth 2.1 EDR * Поддержка A2DP V1.2 * Питание от 5 В постоянного тока * Скорость передачи: 3 (Мбит / с) * Дальность передачи: до 10 м * Режим питания: USB-POWER Ope .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: Небрендированные / универсальные ， MPN: ： Не применяется ： Модель: ： ЭЛЕКТРОННЫЙ МОДУЛЬ ， UPC: ： Не применяется apply

беспроводной Bluetooth 3,5 мм AUX аудио стерео музыка домашний автомобильный приемник адаптер микрофон

Amazon AWS Certified Solutions Architect Professional Exam QA PDF & Simulator, 2 # J1688, DHL или EMS 100% тест PCA-6186 REV.A1 PCA-6186LV, 1 шт. Delta AFB0612EH вентилятор 12 В 0.48A 4pin 60 * 25 мм #XX, 2BK + 2C увеличенного ресурса для чернильного картриджа HP 62XL, трехцветный черный 4PK C2P05AE C2P07A, правая и левая направляющие P 39R6550 44W2189 44W2190 Ds3000, новые оригинальные ASUS X550 X550C Keyboard X550CA50 X550 360 ° Автомобильный автомобильный подголовник на заднем сиденье Автоматический держатель для телефона, планшетного ПК iPad, беспроводная мини-клавиатура и мышь для LG 7LM4600 47-дюймовый LED 3D SMART TV BK HS, PC4-17000R Комплект памяти DDR4 ECC Reg Memory Kit для Dell Precision T7920 Tower 4x8GB 32GB.2 M Meter External Mini SAS 4x SFF-8088 to SFF 8088 26P Cable.Внесенный в список UL 6 розеток с заземлением для установки внутри помещений, преобразующий 2 заземленных розетки в 6, HD Digital TV DVB-T ISDB-T Наземный приемник ATSC H.264 MPEG-4 TV BOX, Super Speed PCI-E Express в 3 порта USB 3.0 3.1 Type A / C sata Host E & FJK $ T. Картридж с тонером CF287X 87X для HP LaserJet Enterprise M501dn M506dn M506n M527z.

как подключить динамики к монитору без дополнительного выхода

Во-первых, важно отметить, что это может быть достигнуто только в том случае, если один из двух динамиков, которые вы пытаетесь соединить вместе, имеет дополнительный выходной разъем (AUX OUT).Подключение колонок к монитору: подключение F&D f3800x 5.1 к телевизору. Что вам понадобится: динамик с дополнительным выходным разъемом (основной динамик) Беспроводные динамики? 5 лучших способов получить звук с монитора без динамиков [встроенный звук] 1. Некоторые мониторы оснащены встроенными динамиками, а некоторые — разъемом для наушников 3,5 мм. HDMI — разъемы HDMI на вашем компьютере работают так же, как и на телевизоре, включая передачу звука. Тыловые динамики: подключите мини-стереоразъем Y-образного переходного кабеля к выходу для задних динамиков (черный) на задней панели компьютера.Я нажимаю стрелку вверх справа от нее, и вы увидите список, аналогичный списку на втором изображении. На первом изображении вы видите, что у меня выбраны динамики на 100% громкости. У меня Xbox One подключен к моему монитору (через HDMI), а аудиовыходы проходят через встроенный в монитор звук. К монитору напрямую — нельзя. Если пользователя не устраивают динамики, то ему стоит обзавестись новыми; предпочтительным выбором здесь будет покупка динамиков Bluetooth, но это не обязательно. Если в телевизоре есть гнездо для композитного аудиовыхода, используйте переходной аудиокабель с мини-штекером на композитный для подключения динамиков компьютера.Вы можете просмотреть список наших колонок для вечеринок, у которых есть дополнительный выходной разъем. Однако, в зависимости от типа соединения между компьютером и монитором, вы можете «захватить» или извлечь аудиосигнал. Вот почему для подключения PS4 к монитору используйте кабель HDMI. Используя экстрактор HDMI Audio, который проходит между аудиоисточниками, вы можете использовать экстрактор HDMI Audio для вывода звука. У меня есть 27-дюймовый монитор со встроенным звуком, настольные колонки Bose и Xbox One.Вот лучшие способы получить звук с вашего iPhone 7 и 7 Plus без разъема для наушников. Как подключить встроенные динамики от двух мониторов по DVI и VGA? Таким образом, вы, вероятно, захотите подключить к компьютеру внешние динамики. Как я могу вывести его через динамики Bose? Использование HDMI Audio Extractor. Если телевизор оснащен мини-разъемом, к нему можно напрямую подключить стереофонический мини-разъем компьютерных динамиков. Дешевый способ подключить динамики к телевизору без выходов RCA — использовать компьютерные динамики.Вот некоторые из вариантов, которые вы можете найти на своем ПК для подключения внешних динамиков: Гнезда для задних динамиков: Стандартная настройка ПК — подключение […] Большинство ПК имеют внутренний динамик. Однако этот вывод может быть получен только при наличии динамиков с поддержкой разъема 3,5 мм. Розовый разъем предназначен для микрофонов, а синий разъем — для линейного входа, похожего на вспомогательный вход. Подключите другие концы Y-образного переходного кабеля к заднему левому и правому входам на задней панели стереоресивера или усилителя с маркировкой DVD, Surround, 5.1 или 6 каналов. Как насчет всего вышеперечисленного и многого другого. Подключение звука к динамикам. Можно подключить компьютерные динамики с усилителем, если на телевизоре есть композитный аудиовыход или мини-штекер. Штекер динамиков или наушников имеет зеленый цвет и обычно обозначается символом наушников. В наши дни почти все современные телевизоры оснащены аудиоразъемами 3,5 мм, которые можно использовать, когда вы хотите использовать наушники для воспроизведения звука на телевизоре. Наушники Bluetooth? Это дешевый крошечный динамик, который обычно почти не слышен.

Msi Gs66 Stealth Южная Африка, PNG Омега Нба Янгбой Рост, Соус Тако Белл Кесадилья, Одесса A’zion Age, Samsung Galaxy Note10 Lite, Вверх и вниз Тексты песен Doja Cat, Сульфид меди II, Хойя Карноса Триколор, Kirkland Frozen Pineapple Chunks Nutrition, Джиу-джитсу фильм 2020, Имена на суахили для бизнеса, Робин Гивенс — Imdb, Photocall Tv Обзоры,

RCA TV Разработка: 1929 — 1949

Раннее электронное телевидение

RCA TV Разработка: 1929-1949

Ричард Брюстер

Обзор AWA, Vol.26 декабря 2013 г.

В то время как другие работали над электронным телевидением, Дэвид Сарнофф из RCA решил создать работающую систему с помощью своего бывшего соотечественника Владимира Космы Зворыкина. Сарнов заинтересовался работой Зворыкина в Westinghouse в 1929 году и начал финансировать свою работу там. (1) Westinghouse не проявлял особого интереса к предприятию.

ОБЩЕЕ ЭЛЕКТРИЧЕСКОЕ

Между тем, всего в нескольких сотнях миль, в Скенектади, 11 сентября прошлого года инженеры General Electric под руководством Э.Ф. Александерсон сумел показать первый в мире телевизионный спектакль The Queen’s Messenger для нескольких зрителей. 21 сентября номер Washington Post сообщил, что его получили даже в Лос-Анджелесе. В механической системе сканирования использовались три проектора, каждый из которых оснащен лампой мощностью 1000 Вт, направленной против вращающегося диска со спиральными отверстиями. Линза направила на актеров результирующий узор из 24 световых линий. Отраженные световые пятна улавливались парой фотоэлементов-усилителей и преобразовывались в электрический видеосигнал.

В комнате было темно, за исключением света от сканирующего устройства

Специальный грим разработан для наилучшего воспроизведения лиц актеров

Блок монитора, который стал известен как «восьмиугольник», отображал красно-черное изображение с помощью аналогичного вращающегося диска со спиральными отверстиями, установленного перед неоновой лампой. Скорость двигателя была синхронизирована со скоростью диска передатчика; в то время как неоновая лампа вспыхивала в соответствии со световыми импульсами, улавливаемыми фотоэлементами.Объектив увеличил размер изображения с 24 строками и частотой 20 кадров в секунду до трех квадратных дюймов. Электроника была встроена в напольный радиошкаф конца 20-х годов. (2)

ЗАПАДНЫЙ ДОМ

Тем временем, вернувшись в Вестингауз, KDKA под руководством первопроходца радио Фрэнка Конрада также транслировала изображения с помощью аналогичной механической камеры. Но Зворыкин, стремящийся разработать полностью электронную телевизионную систему, работал над улучшением своего иконоскопа с начала 20-х годов.Теперь Сарнов по договоренности с Westinghouse начал финансировать разработку Зворыкиным иконоскопа, а также его приемной трубки — кинескопа.

Трубка размером 7 на 20 дюймов, изготовленная компанией Corning Glass , была снабжена люминофорным экраном из виллемита, изготовленным группой Зворыкина. Для сканирования использовались внешние вертикальные отклоняющие пластины, а также горизонтальные отклоняющие катушки. Напряжение на втором аноде составляло 3000. Впервые установка была продемонстрирована в лаборатории в мае 1929 года, а радиопередача с использованием отдельных каналов для видео и синхронизации была осуществлена в августе того же года.Всего было построено семь таких наборов. (3)

RCA ПРИНИМАЕТ

В начале 1929 года Зворыкин, как известно, сказал Сарнову, что надеется, что за два года и за 100 000 долларов он сможет создать работоспособную телевизионную систему. Сарнов ответил: «Хорошо, оно того стоит». (4) Наконец, в 1930 году группа Зворыкина переехала в лабораторию RCA в Камдене, штат Нью-Джерси, вместе с некоторыми инженерами GE, которые отвечали за передачу Queen’s Messenger в 1928 году.(5) Теперь можно было приступить к работе всерьез.

Тем временем инженеры RCA сконструировали к лету 1929 года 60-строчную механическую сканирующую камеру с частотой 20 кадров в секунду и передавали изображения, включая изображения Felix-the-Cat , используя авторизованный телефонный звонок RCA FCC, W2XBS. . (6)

В 1930 году группа Camden построила несколько механических приемников на 60 линий для дальнейшей оценки механической системы

Феликс был замечен как красно-черное изображение с довольно очевидной кривизной диска.

Джон Пол Смит, отставной инженер RCA, объяснил, что «мы продемонстрировали генералу Сарноффу состояние телевизионных приемников в то время». (7) Демонстрация была организована с помощью «лабораторного» набора Зворыкина Westinghouse, зеркала в- комплект с крышкой, механический комплект RCA с 60 линиями и монитор изображения GE ‘Queen’s Messenger.

Три комплекта механической системы камер с 60 линиями, на этот раз с использованием восьми фотоэлементов для обеспечения большей чувствительности, были впоследствии построены в лаборатории разработки RCA Camden на 6-м этаже здания № 2.Соответствующие стойки для электроники были сконструированы Дж. М. Морганом и Дж. П. Смитом. По словам Смита, сканирующие узлы и фотоэлементы PJ-19 были построены М. Трейнером и Дж. Бриггсом.

Один из этих наборов был предоставлен (продан?) CBS для их экспериментальных трансляций. (7) Использование CBS этого устройства было предметом моей статьи в журнале AWA, The Original Television Girl, , октябрь 2004 г., . (8)

RCA 1932 ИСПЫТАТЕЛЬНЫЙ НАБОР

В мае 1932 года RCA продемонстрировала свою новейшую телевизионную систему с использованием недавно разработанного 120-строчного 24-кадрового кинескопа (Зворыкин назвал ЭЛТ) приемником.Изображение и звук настраивались отдельно, а на ЭЛТ использовался зеленый люминофор. (9) В 1984 году инженер RCA Джефф Лендаро обнаружил образец этого телевизора на складе RCA в Индианаполисе. Его выбросили, и он спас его! Видеоприемник представляет собой 11-ламповый суперхет с настройкой от 35 до 55 МГц. Аудиоприемник представляет собой 10-ламповый супер, настраиваемый в диапазоне от 55 до 75 МГц. Блок питания подавал 1000 и 6000 вольт.

К экспериментальному кинескопу все еще прилагается лист технических данных.(10)

120-строчные изображения, переданные на испытательную установку 1932 года, были получены с помощью гигантских узлов отражателя фотоэлементов, необходимых для улавливания как можно большего количества света от объекта, освещенного сканирующим лучом. Интенсивный свет генерировался дуговым прожектором на 150 А и «рубился» сканирующим диском на 120 отверстий. По словам инженера RCA Смита, который также участвовал в разработке этой системы, полученное изображение все еще было очень шумным. Это была последняя разработка RCA в области механического телевидения.(7)

Инженер

RCA Г.Л. Бирс, касаясь телепрограмм в то время, считал, что «в случае обычной звуковой программы вещания слушатель может получить некоторое удовольствие от чтения или других развлечений. Любая степень удовольствия от телевизионной программы требует полного внимания наблюдателя ». (11) Телевидение , RCA, том 1, стр. 201.

ДЕМОНСТРАЦИЯ ЭЛЕКТРОННОЙ КАМЕРЫ

В феврале 1933 года на телевизионной демонстрации наконец была представлена электронная камера, оснащенная недавно разработанным Зворыкиным сферическим иконоскопом.(12) Вид изнутри этой камеры показывает установленное сверху зеркало, которое отражает изображение на мозаике для оператора. Три лампы обеспечивали два каскада усиления видеосигнала, а также гашение усиления.

Смит объяснил, что для передачи сигнала они разработали грубый коаксиальный кабель, состоящий из стального провода толщиной 4 мил, покрытого медью, пропущенного через резиновую трубку. (7)

Упрощенное объяснение работы иконоскопа следующее: изображение, сфокусированное на светочувствительных мозаичных глобулах, высвобождает электроны, оставляя их положительно заряженными в «ярких» областях.Электронная пушка излучает сканирующий луч, который дополнительно заряжает глобулы. Этот дифференциальный заряд емкостно связан с сигнальной пластиной, генерируя видеосигнал. (13)

До появления электронной камеры система механического сканирования генерировала собственные синхроимпульсы, выдавая сигнал, позволяющий синхронизировать скорость двигателя приемного диска со скоростью передающего диска. Но электронная камера требовала синхроимпульсов для направления сканирующего луча, а также для обеспечения синхронизации для передачи на приемник.Оптико-механическое устройство, состоящее из вращающегося диска, имеющего 243 отверстия (для горизонтального) и 2 отверстия (для вертикального) вместе с фотоэлементами, сделало именно это.

Для телевизионной демонстрации в феврале 1933 года новый тестовый приемник воспроизводил 243-строчное, чересстрочное, 60-кадровое изображение, хотя официально RCA заявило только 240 строк без чересстрочной развертки. Чередование включает в себя передачу нечетных строк изображения, а затем четных строк, при этом устраняется заметное мерцание и требуется меньшая пропускная способность, чем при передаче всех строк одновременно.
Звук и видео теперь находились на одном носителе и, таким образом, настраивались одним элементом управления.

ВЧ-цепь включает один гетеродин, питающий два смесителя и их соответствующие полосы ПЧ. Звуковой канал имел 3 каскада ПЧ с АРУ, в то время как видео имел 5 каскадов ПЧ, также с собственной АРУ. Цепи синхронизации и отклонения имели 9 трубок, приводящих в движение ярмо отклонения по вертикали и пластины с отклонением по горизонтали. Напряжение на втором аноде составляло 4600. В экзотическом силовом трансформаторе было 6 нитей накала, а также обмотки высокого и низкого напряжения.Комплект ламп, включая 4 выпрямителя, составлял 33 плюс 9-дюймовый вертикально установленный кинескоп с зеленым экраном.

Здесь необходимо пояснение по поводу вертикального монтажа ЭЛТ. Зворыкин впервые применил эту схему в 1929 году, а инженеры RCA продолжили ее до 1940-х годов. Во-первых, первые лампы были длинными, отчасти потому, что электронная пушка была довольно сложной и включала в себя отклоняющие пластины для электростатического горизонтального отклонения. Вертикальное отклонение было магнитным, что требовало отклоняющей катушки, которая еще больше удлиняла горлышко трубки.Но настоящей проблемой был ограниченный угол отклонения, который можно было приспособить. Широкие углы отклонения потребуют большего движения по горизонтали и вертикали. Кроме того, важен был стиль. Телевизионный приемник должен был быть очень похож на консольное радио того времени, и решение считалось решением проблемы с подъемным верхним зеркалом, отображающим отраженное изображение. Кроме того, отражение комнатного света на ЭЛТ считалось проблемой, в то время как считалось, что зеркало обеспечивает более широкий обзор аудитории. (14)]

В импровизированной студии демонстрация 1933 года включала в себя телетрансляцию миссис Дж.Рут Трейнер, которая спела отрывок под аккомпанемент фортепиано миссис Кэтрин Бедфорд. Очень нечувствительная трубка звукоснимателя иконоскопа требовала интенсивного освещения. В этой сцене было использовано 17 киловатт света! Внимательное изучение фотографии показывает, что во время некоторых испытаний миссис Трейнер любезно заменял теплостойкий дублер!

Полученное изображение имеет зеленый оттенок

НЕДОРОГОЙ TV

Летом 1934 года исследовательским отделом RCA был разработан пятидюймовый телевизор с прямым обзором, чтобы продемонстрировать возможность производства относительно недорогого потребительского телевизионного приемника.(15) Он отображал пятидюймовое изображение прямого просмотра с линейным разрешением, которое к тому времени было увеличено до 343. Новые двойные триоды типа 53, а также меньшее количество каскадов ПЧ уменьшили количество ламп до 19. Использование пятидюймовый ЭЛТ позволил использовать менее дорогой и относительно низкий источник питания второго анода на 2300 вольт. АРУ и недавно разработанный автоматический контроль фона были частью схемы. Горизонтальные отклоняющие пластины были устранены, что снизило сложность и стоимость ЭЛТ. Были использованы узлы для различных функций, которые можно было собрать и протестировать индивидуально.

В лабораторном отчете не упоминается ориентировочная цена продажи, но указано, что приемник проработал более 700 часов фактического использования. Этот набор, по-видимому, никогда не демонстрировался публично, а на отчете о его разработке стояла печать Конфиденциально.

1936 ТЕЛЕВИЗОР ДЕМОНСТРАЦИЯ

В мае 1935 года президент RCA Сарнофф объявил акционерам, что миллион долларов (большие деньги во время депрессии!) Будет выделен на разработку телевизионной системы, которая будет включать строительство студий, а также нового передатчика и антенна на вершине Эмпайр-стейт-билдинг.В середине 1936 года начались испытания в нью-йоркской студии Radio City 3H. (16)

Новая камера с двумя объективами предоставила линзу для иконоскопа и позволила оператору видеть через вторую линзу яркое перевернутое изображение на матовом стекле. Предыдущая камера давала оператору тусклое изображение, отраженное от мозаики иконоскопа.

Открытый вид камеры показывает новый цилиндрический Ike

Она по-прежнему требовала интенсивного освещения (от 1000 до 2000 фут-свечей) и была стандартной камерой в 40-х годах, когда стали доступны высокочувствительные изображения orthicon.

Студия Радио Сити была большой: 50 на 30 футов и 18 футов в высоту. Для использования были доступны три камеры с объективами 6,5, 14 и 18 дюймов. Можно было использовать до пятидесяти киловатт освещения от генераторов постоянного тока. (17)

Кроме того, инженеры RCA спроектировали и оборудовали диспетчерскую с видом на студию 3H

Дублирующие дублирующие генераторы синхронизации (которые к настоящему времени заменили механический блок) постоянно запитывались для обеспечения стабильности.Они состояли из генератора на 20 580 гц, синхронизированного с 60-тактным линейным делителем частоты «ступенчатого» счетчика, включающего недавно разработанный двойной триод типа 79. (18)

TV во время экспериментальных работ 1936-1937 годов все еще требовал необычного макияжа, как видно

Приемник RR-359, изначально с девятидюймовым экраном, был разработан для использования в 1936 году в тестах на 343 линии. В этом 32-ламповом наборе, плюс ЭЛТ, использовались старые 6D6, некоторые восьмеричные типы, а также экспериментальные лампы.Использовались отдельные усилители видео и аудио ПЧ. Картинка по-прежнему была черно-зеленой. (19)

Вид сзади RR-359 показывает необычный метод монтажа лампы усилителя ПЧ, предназначенный для уменьшения длины проводов между каскадами. Подобно более ранним разработкам, этот комплект имел источник питания с двумя низковольтными и двумя высоковольтными выпрямителями. Звуковой канал имел пару 2A3 для вывода звука, а также регуляторы низких и высоких частот. Также были представлены грубые и точные элементы управления вертикальным и горизонтальным удержанием, предполагающие будущий переход к 441 строке.

Рекламная фотография RR-359 гласит: «На этой фотографии показано, как экспериментальное телевидение Национальной радиовещательной компании принимается в домах небольшой группы инженеров. Набор приемников, который находится в таком же экспериментальном состоянии, как телевизионные программы, размером с консольный радиоприемник «.

12 ноября 1936 года руководители радиовещательных станций со всей страны были приглашены на демонстрацию новейшей телевизионной системы RCA.Почти 300 просмотров программ на декорациях RR-359 на 60-м этаже здания RCA. Передачи передавались из расположенного в одной миле Эмпайр-стейт-билдинг. Обед подавали в кафе Франсуа Рокфеллер-центра. (20)

МОБИЛЬНЫЙ ТВ ФУРГОН СИСТЕМЫ

12 декабря 1937 года мобильная система, состоящая из двух 26-футовых автобусов, была доставлена на NBC в Нью-Йорке. Один автофургон предоставил две портативные однообъективные камеры-иконоскопы и вспомогательное оборудование.Во втором фургоне находился передатчик на 177 МГц с антенной, которая могла передавать удаленный сигнал на Эмпайр Стейт Билдинг. (21)

Затем, 15 сентября 1938 года, телеканал NBC провел первое интервью на тротуаре с прохожими на Рокфеллер-Плаза. (22)

ТЕЛЕВИЗОР ПРЕДСТАВЛЕН ОБЩЕСТВЕННОСТИ

Дэвид Сарнофф представил публике 441-строчную телевизионную систему RCA на Всемирной выставке в Нью-Йорке в апреле 1939 года, потратив 10 миллионов долларов.Тем не менее, он все еще был экспериментальным, поскольку FCC не одобрил его. (23)

Первоклассный 12-дюймовый телевизор и радио TRK-12 за 600 долларов был впервые представлен публике на ярмарке. Рекламная фотография RCA 1939 года изображает двенадцатидюймовый телевизор и радио с зеркалом в крышке за 600 долларов в высококлассной домашней обстановке. Он настраивал каналы 1 — 5, с 44 до 90 МГц. Наконец картинка стала черно-белой.

Комплект трубок: 23, в том числе 12AP4.Кроме того, аудиоусилитель для звука AM был включен как часть отдельного многодиапазонного радиоприемника. RCA также предлагала TRK-9 и TRK-5, девяти- и пятидюймовые телевизионные приемники прямого просмотра.

Настольная модель TT-5 предлагалась всего за 200 долларов, но требовалось отдельное радиосвязь для подключения усилителя звука и динамика. Таким образом, часто фотографировали гарнитуру с приставкой поблизости.

Фактически, радио RCA конца 30-х годов часто рекламировались как готовые к использованию в качестве дополнения к будущему телевидению.Мы надеемся, что это побудит людей покупать радио RCA, а не ждать телевизора.

RCA разработала все необходимое для своей новой системы телевидения, даже приемные антенны. Интересно, что рекомендуется вторая антенна для приема дополнительного канала с другого направления.

ВЕЩАНИЕ

В течение года, прошедшего с момента первой телетрансляции Всемирной выставки, телеканал NBC, практически без спонсорства, транслировал 601 час программ, в том числе более 60 драматических постановок и многочисленные спортивные мероприятия.В марте 1940 года из студии NBC транслировались сцены из оперы.

Тестовые образцы находились в эфире еще 800 часов. Было подсчитано, что в апреле 1940 года в районе Нью-Йорка использовалось около 3000 телевизоров. (24)

В этот период необходимая косметика для телевизора состояла из; Губы: индийские красно-коричневые, Цвет лица: от ярко-оранжевого до персиково-коричневого, глаза: с коричневым контуром. (25)

В мае 1941 года Федеральная комиссия по связи официально повысила линейную ставку с 441 до 525.(26) Наконец, в июне 1941 года коммерческое телевидение было разрешено Федеральной комиссией связи. В эфир вышла 21 станция, в том числе WNBT (NBC) в Нью-Йорке. (27) Эта станция предоставила еженедельное расписание всем владельцам телевизоров в зоне просмотра, которых затем попросили высказать письменное мнение о просмотренных передачах. Большинство программ длилось пару часов днем и между 9 и 10 вечерами.

С началом Второй мировой войны, хотя несколько шоу продолжали транслироваться, телевидение было отключено до 1946 года.Фактически, в мае 1942 года FCC ограничила нью-йоркские станции NBC и CBS максимум четырьмя часами телевещания в неделю. (28)

Реклама в ноябрь-декабрь. Выпуск The Televisor за 1945 год показывает одну из многих систем, которые RCA будет предоставлять телеканалам, которые будут выходить в эфир в годы после Второй мировой войны. В то время все еще использовалась базовая двухобъективная иконоскопическая камера 1936 года.

ОБРАЗ ORTHICON

Гигантское улучшение было сделано, когда изображение orthicon было впервые публично продемонстрировано в октябре 1945 года и использовалось для передачи по телевидению на футбольном матче армии и флота позже в том же году.(29) Этот прибор примерно в 100 раз более чувствителен, чем иконоскоп. Секция умножителя изображения трубки обеспечивает коэффициент усиления 5. Умножитель сигнала в основании трубки, использующий ряд вторичных эмиссионных колец, увеличивает коэффициент усиления в 20 раз. (30)

Согласно моему каталогу Allied Radio за 1952 год, эта экзотическая трубка стоила почти столько же, сколько новая машина в то время.

Камера ввода-вывода обычно оснащалась турелью с линзами от 35 мм до 13 дюймов.Оптическая фокусировка осуществлялась с помощью ручки на боковой стороне камеры, которая перемещала узел трубки звукоснимателя относительно объектива. Оператору была предоставлена гарнитура, которая подавала программный звук в одно ухо, а студийное — в другое. (31) И, наконец, оператор получил видоискатель на ЭЛТ для более эффективного использования в любых условиях. Эта первая камера ввода-вывода, TK-10, включающая ортикон изображения типа 5655, стала доступна в конце 1947 года.

THE 630TS

17 сентября 1946 года RCA представила первый послевоенный телевизор. RCA Service Data-1946 № T1 объясняет: «Модель 630TS представляет собой 10-дюймовый настольный телевизионный приемник с тридцатитрубным экраном и прямым просмотром. Ресивер собран в один блок и управляется с помощью семи органов управления на передней панели. Характеристики ресивера включают: полное покрытие тринадцати каналов; Аудиосистема F-M; Повышенная яркость изображения; A-F-C горизонтальное удержание; Стабилизированная вертикальная фиксация; Два каскада усиления видео; Схемы шумонасыщения; Трехступенчатый разделитель синхронизации и клиппер; Четыре мк.ширина полосы для канала изображения и снижение опасного высокого напряжения ». Набор стоил 375 долларов, что для многих больше, чем обычная месячная оплата. (32) Производители выплачивали RCA гонорары за то, чтобы они поставили свое имя на телевизионные приемники аналогичной конструкции. Эти наборы пользовались огромной популярностью.

Примерно в 1947 году я помню, как смотрел Texaco Star Theater вместе с половиной моего пригорода Нью-Йорка на одном из этих 10-дюймовых наборов. Нам никогда не приходило в голову, что картина слишком маленькая.

ЦВЕТНОЙ ТЕЛЕВИЗОР

В прототипе полностью электронной цветной камеры
RCA использовались специальные тонированные полупрозрачные зеркала, чтобы разделить изображение на красный, зеленый и синий компоненты, каждый цвет сканируется собственным изображением или символом.
На приемном устройстве три сигнала основного цвета повторно объединяются в трехцветном кинескопе. 10 октября 1949 года RCA продемонстрировала FCC свою полностью электронную совместимую систему цветности.В тот же день телешоу « Кукла, Фрэн и Олли, » стало первой регулярной телевизионной программой, которая транслировалась одновременно в цветном и черно-белом режимах. (33) Первая трехцветная трубка с теневой маской была продемонстрирована в лаборатории осенью 1949 года. (34)

Одно из первых цветных тестовых изображений
RCA, инвестировав 50 миллионов долларов и два десятилетия усилий, наконец смогла зарабатывать деньги на телевидении к 1949 году. Они владели большинством патентов и имели камеры, студийное оборудование, передатчики и приемники; все это востребовано как телеканалами, так и телезрителями.Мультимиллионная авантюра Дэвида Сарноффа наконец-то окупилась.
ССЫЛКИ
1. Юджин Лайонс, Дэвид Сарнофф , 1966, стр. 209.
2. Радиовости, «Телевидение делает радиодраму возможной», декабрь , 1928 г., стр. 524
Телевизионные новости, Как мы поставили первый в мире телевизионный спектакль, октябрь 1931 г., стр. 260.
3. В.К. Зворыкин, «Телевидение с электронно-лучевой трубкой для приемника ».Научная статья Westinghouse № 393A, 10-21-29.
4. Юджин Лайонс, Дэвид Сарнофф , 1966, стр. 209.
5. W. Rupert Maclaurin, Изобретения и инновации в радиопромышленности , MIT, 1949, pg. 204.
6. Radio News, июнь 1929 г.
7. Джон Пол Смит, инженер RCA, интервью, июнь 1989 г.
8. Натали Тауэрс, актриса CBS, интервью, 10 июля 2004 г., 26 февраля 2005 г.
9. RCA Institutes Technical Press , Television , Vol.1, стр. 187.
10. Джефф Лендаро, Приемник для полевых испытаний 1932 года , Radio Age , апрель 1995 г.
11. G. Beers, Television , RCA, Vol. Я, стр. 201.
12. Отчет лаборатории RCA TR-208C , 5-24-33.
13. Теория и работа телевизионного оборудования , RCA, май 1949 г., стр. 3-39.
14. Зворыкин Мортон, Телевидение , 1940, стр. 590.
15. Отчет лаборатории RCA TR-244 от 10-9-34.
16. Broadcast News , декабрь.1936, стр. 2.
О. Б. Хэнсон , RCA Review , апрель 1937.
17. Зворыкин, Мортон, Телевидение , стр. 571.
18. Джон Пол Смит, инженер RCA, интервью, июнь 1989 г.
19. RCA WW-303120, схема RR-359, март 1937 г.
20. Broadcast News , декабрь 1936 г., стр. 5.
21. Зворыкин Мортон, Телевидение , 1940, стр. 617.
22. Первый год телевидения , NBC, 1940.
23. Юджин Лайонс, Дэвид Сарнофф , 1966, стр.209.
24. Первый год телевидения , NBC, 1940.
25. Первый телевизионный тур по Америке , NBC, 1939.
26. Телевизионный отчет, порядок, правила и стандарты, FCC, 3 мая 1941 г.
27. Оррин Э. Данлэп младший, Данлэпский радио и телевизионный альманах , 1951, стр. 136.
28. Там же.
29. Данлэп , стр. 160, 161.
30. Зворыкин, Мортон, Телевидение , 1954, стр. 366.
31. Теория и работа телевизионного оборудования , RCA, 1949.
32. Фредерик О. Барнум III, Голос Его Величества в Америке , 1991, стр. 233.
33. Dunlap , pg. 187.
34. Александр Б. Магун, Образы Америки, Исследовательский центр Дэвида Сарноффа, , 2003 г., стр. 46.
Невидимый текст для форматирования смартфонов. xxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxx xxxxxx xxxxxxxxxxxxxxxxx xxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxxxxxxxx

2016 Corvette Specs — Национальный музей корветов

Corvette FINAL на конец года, статистика на конец года

Самый высокий корвет, произведенный с 1984 года.

Новое на 2016 год

C7.R Edition — ограниченная серия 500
Сумеречный синий дизайн-пакет
Дизайн-упаковка Spice Red
Черная замша, дизайнерская упаковка
Corvette Racing Yellow Tintcoat и Long Beach Red
Цвета кузова Metallic Tintcoat
Новый вариант капота из углеродного волокна с видимым переплетением.
Новое вспомогательное колесо «Blade»
Доступны двухцветные сиденья GT — красные или серые — с кожаной или замшей
На салоне 3LZ Jet Black предлагается новый вариант красной или желтой строчки.
Отделка 3LZ предлагает цвет интерьера Brownstone и больше внутренних цветов в раздельном дизайне 3LZ
Новая функция Power-Cinch для защелок люка купе и трансформируемого багажника
Парковочная камера переднего вида с бордюром предлагается на комплектациях 2LZ / 3LZ
Усовершенствованный Chevrolet MyLink с технологией проецирования на смартфон и функцией Apple CarPlay

Информация о продукте

2016 CORVETTE Z06 ЯВЛЯЕТСЯ MOS T CAPABLE CORVETTE EVER
Когда Z06 вернулся в линейку Corvette в 2015 году как самая производительная модель в долгой, легендарной истории автомобиля элитное братство самых мощных суперкаров мира.Он возвращается в 2016 году, предлагая больше возможностей для персонализации в дополнение к уровню производительности мирового класса, включая совершенно новую версию C7.R Edition.

C7.R Edition — дань уважения гоночным автомобилям Corvette Racing C7.R. Он предлагается в фирменной желтой или черной окраске Corvette Racing с согласованными внешними и внутренними акцентами. Всего будет выпущено 500 экземпляров, все с пакетом Z07 Performance Package с углеродно-керамическими тормозами и специальным серийным идентификационным номером автомобиля.
Кроме того, три совершенно новых цветовых дизайнерских пакета — Twilight Blue, Spice Red и Jet Black Suede — предлагают индивидуальный внешний вид, который усиливает присутствие Z06 на улице или трассе, а также такие функции, как доступная передняя парковочная камера и питание. Защелкивающаяся защелка для хэтчбека купе или багажника кабриолета повышает удобство и добавляет дополнительную защиту.

Новая технология проецирования смартфонов в системе MyLink Corvette Z06 отображает контент с Apple iPhone 5 или более поздних моделей на многоцветном экране с помощью функции Apple CarPlay. Поддерживаемые приложения для системы включают телефон, сообщения, карты, музыку и совместимые сторонние приложения.

Дополнительные обновления и улучшения для Corvette Z06 2016 года включают:

Цвет кузова Corvette Racing Yellow Tintcoat и Long Beach Red Metallic Tintcoat
Новый вариант капота из углеродного волокна с видимым переплетением.
Новое вспомогательное колесо «Blade»
Доступные двухцветные сиденья GT — красные или серые — из кожи или замшевой микрофибры
Новый вариант декоративной строчки красного или желтого цвета для салона 3LZ Jet Black
3LZ предлагает внутреннюю окраску коричневого камня и добавляет дизайн разделения цветов
Новая хромированная кнопка запуска / остановки двигателя
Значок нового регистратора данных исполнения на экране MyLink (при наличии).

Возможности Corvette Z06 основаны на его 6,2-литровом двигателе V-8 с наддувом LT4, который сертифицирован SAE и развивает мощность 650 лошадиных сил (485 кВт) при 6400 об / мин и 650 фунт-фут крутящего момента (881 Нм) при 3600 об / мин. это самый мощный серийный автомобиль, когда-либо производившийся General Motors, и один из самых мощных серийных автомобилей, доступных в Соединенных Штатах.

С доступным пакетом Z07 его возможности позволяют:

0-60 миль / ч разгон за 2,95 секунды с восьмиступенчатым автоматом и 3.2 секунды с семиступенчатой МКПП
Время прохождения четверти мили за 10,95 секунды при 127 миль в час с восьмиступенчатой коробкой передач и 11,2 секунды при скорости 127 миль в час с семиступенчатой коробкой передач
Боковое ускорение 1.2 g
Торможение со скоростью 60–0 миль в час всего на 99,6 футах — лучший из всех серийных автомобилей, протестированных General Motors.

В пакет Z07 добавлены регулируемые передние и задние аэродинамические компоненты для обеспечения истинной аэродинамической прижимной силы, шины Michelin Pilot Super Sport Cup для улучшенного сцепления с дорогой и тормозные диски Brembo с углеродной керамической матрицей, которые улучшают тормозные характеристики и способствуют большей управляемости за счет снижения неподрессоренной массы. .
Corvette Z06 2016 предлагается в моделях купе и кабриолет в комплектациях 1LZ, 2LZ и 3LZ.

C7.R Сведения о выпуске

Наследие и технологии

Corvette Racing оказали значительное влияние на разработку Corvette Z06, а новое издание C7.R Edition подчеркивает связь между гоночным автомобилем и серийной моделью.
Содержимое и уникальные функции для Corvette Z06 C7.R Edition 2016 года включает:

Предлагается для моделей купе и кабриолет с отделкой 3LZ
Доступен в желтом оттенке Corvette Racing (новинка 2016 года) или в черном цвете кузова
C7.Графический пакет R Edition
Z07 Performance Package с карбоново-керамическими тормозами Brembo и шинами Michelin PS Cup 2
Желтые тормозные суппорты
Черные диски с желтой полосой и центральными крышками с логотипом Corvette Racing
Пакет визуальных эффектов грунта из углеродного волокна
Новая видимая часть капота из углеродного волокна
Решетки и форточки с отделкой Spectra Grey Metallic
Кожаная обивка Jet Black с вставками из замшевой микрофибры на приборной панели и дверях
Спортивное сиденье Competition, рулевое колесо и рычаг переключения передач с отделкой из замшевой микрофибры
Желтая контрастная прострочка по всему интерьеру
Пакет отделки салона углеродным волокном (глянцевый)
Накладки на пороги Corvette Racing
Номер C7.Табличка на салоне R Edition с номером сборки, начиная с VIN 700001
Специальный автомобильный чехол для помещений с графикой C7.R.

Дизайн детали упаковки

Три новых дизайнерских пакета, предлагаемых на Z06 2016 года, предлагают покупателям больше возможностей для индивидуального оформления своего Corvette. Каждый из них придает автомобилю отличительный, индивидуальный внешний вид, который отражает различные роли, которые Corvette играет в впечатлениях разных клиентов — от высокопроизводительных до грандиозных.
Каждый предлагается для купе и кабриолета Z06 3LZ со следующими деталями.

Twilight Blue Design Упаковка:

Предлагается в цветах кузова Shark Grey, Blade Silver, Arctic White или Night Race Blue
Кабриолеты с синим верхом и вставками в тонно-серый цвет Shark Grey.
Акцентные решетки Shark Grey
Новое колесо для принадлежностей Blade с жемчужно-никелевым покрытием
Черные или серые тормозные суппорты
Хромированные внешние значки
Дополнительный трехцветный комплект с полосами
Special Twilight Blue, полноцветный цвет салона.

Красный пряный дизайн Упаковка:

Предлагается в новых цветах кузова Long Beach Red Metallic Tintcoat, Shark Grey, Blade Silver и Arctic White
Кабриолеты с крышкой Spice Red
Акцентные вентиляционные решетки Shark Grey (кроме оттенка Long Beach Red Metallic Tintcoat)
Новое колесо для принадлежностей Blade с жемчужно-никелевым покрытием
Суппорты Spice Red
Хромированные внешние значки
Special Spice Red полноцветный цвет салона.

Черная замша, дизайнерская упаковка:

Предлагаются в цветах кузова Black, Blade Silver, Arctic White и Torch Red
Кабриолеты с черным верхом
Черные матовые диски с красной полосой
Красные тормозные суппорты
Экстрактор капюшона черный сатиновый с рисунком
Special Jet Black Интерьер из замшевой микрофибры — с замшевым рулевым колесом из микрофибры и переключателем передач
Внутренняя декоративная панель из углеродного волокна (глянцевый).

MyLink с технологией проецирования смартфонов и OnStar 4G LTE

Новинка 2016 года для Corvette Z06: новая система MyLink от Chevrolet с цветным сенсорным экраном диагональю 8 дюймов совместима с Apple CarPlay, которая выводит на дисплей функции iPhone (iPhone 5 и новее) простым и разумным способом, позволяя водителям совершать звонки, отправлять и получать сообщения и слушать музыку прямо с сенсорного экрана или голосом через Siri. Это помогает водителям проводить больше времени, не сводя глаз с дороги и держа руки за рулем.

Использовать Apple CarPlay очень просто.

Значок «Проекция» на экране MyLink отображается, когда телефон не подключен, затем изменяется на CarPlay, когда совместимый телефон подключен через USB. Совместимые приложения необходимо загрузить на телефон перед использованием, при этом применяются заявление о конфиденциальности и условия использования Apple. Тарифы на тарифный план также могут применяться.

Apple CarPlay поддерживает приложения: «Телефон», «Сообщения», «Карты», «Музыка» и совместимые сторонние приложения. Полный список этих приложений можно найти в Apple.com / ios / carplay.

Хотя разработка и тестирование еще не завершены, совместимость с Android Auto может быть доступна позже в 2016 модельном году.

Подключение

OnStar 4G LTE с точкой доступа Wi-Fi обеспечивает мобильный центр, позволяющий водителям и пассажирам оставаться на связи. Точка доступа включена всякий раз, когда автомобиль включен, и для нее предоставляется трехмесячная / трехгигабайтная пробная версия данных, после которой клиент может приобрести дополнительные данные.

4G LTE — самая современная и самая быстрая сеть мобильной передачи данных — в 10 раз быстрее, чем 3G, и в 100 раз быстрее, чем оборудование OnStar предыдущего поколения.А с OnStar он также обеспечивает более надежное и широкое покрытие, чем смартфоны в той же сети, и прост в использовании: если автомобиль включен, соединение установлено.

На момент покупки шесть месяцев OnStar Guidance включает в себя все функции безопасности и защиты на основе советников OnStar, включая автоматическое реагирование на аварии и помощь при угоне автомобиля, а также пошаговую навигацию.

Пятилетний базовый план OnStar включает услуги брелоков RemoteLink, позволяющие владельцам удаленно запускать и запирать / разблокировать автомобиль (если он правильно оборудован), а также активировать звуковой сигнал и фары из любого места при наличии соединения для передачи данных.Он также включает в себя диагностику автомобиля OnStar, которая ежемесячно проверяет двигатель, трансмиссию, антиблокировочную систему тормозов и многое другое, и уведомление о техническом обслуживании дилера, которое отправляет диагностический отчет непосредственно выбранному дилеру, чтобы упростить планирование обслуживания.

Рассчитан на прижимную силу

Цели производительности Z06 также стали проблемой для команды разработчиков, которой пришлось создать поразительный дизайн, который также способствовал расширению возможностей. Изменения в дизайне начались не с внешних панелей, а с шин.

Чтобы обеспечить уровень сцепления, необходимый для достижения целевых показателей Z06, автомобиль оснащен шинами Michelin большего размера (шины Pilot Super Sport для Z06; шины Sport Cup 2 с пакетом Z07). Передние шины P285 / 30ZR19 на 1,5 дюйма шире, чем шины на Stingray, а задние шины 335 / 25ZR20 на два дюйма шире.

А чтобы покрыть более широкий протектор шины, крылья Z06 были увеличены на 2,2 дюйма (56 мм) спереди и на 3,15 дюйма (80 мм) сзади.Эти удлинители придают Corvette Z06 более широкий и низкий внешний вид, который дополнительно подчеркивается уникальной задней панелью. Он включает в себя те же узлы задних фонарей, что и Stingray, но на Z06 задние фонари раздвинуты примерно на три дюйма дальше, к краям корпуса.

Шины установлены на легких литых алюминиевых дисках, которые также шире, чем у Stingray (19 x 10 дюймов спереди и 20 x 12 дюймов сзади). Их открытый сверхлегкий дизайн демонстрирует массивные тормоза Brembo, которые являются частью эстетики дизайна:

Z06 имеет стальные роторы, состоящие из двух частей, размером 14.6 x 1,3 дюйма (371 x 33 мм) спереди и 14,4 x 1 дюйм (365 x 25 мм) сзади, с алюминиевыми шестипоршневыми и четырехпоршневыми фиксированными суппортами соответственно
Пакет Z07 добавляет более крупные, 15,5 x 1,4 дюйма (394 x 36 мм) передние и 15,3 x 1,3 дюйма (388 x 33 мм) тормозные диски с углеродно-керамической матрицей для стабильной производительности круг за кругом и в совокупности сэкономьте 23 фунта больше стандартные роторы Z06.

Чтобы использовать сцепление на поворотах и торможение, обеспечиваемое более крупными шинами и тормозами, экстерьер Corvette Z06 разработан для создания аэродинамической прижимной силы, которая прижимает шины к земле на высоких скоростях.

Z06 предлагает три возрастающих уровня аэродинамической прижимной силы:

Стандартный Z06 имеет передний сплиттер, лопаты вокруг отверстий передних колес, уникальный капот из углеродного волокна с большим дефлектором и задний спойлер.
Доступный аэродинамический пакет из углеродного волокна — в черном или с видимой отделкой из углеродного волокна — добавляет передний сплиттер из углеродного волокна с крылышками в авиационном стиле, панели рокеров из углеродного волокна и задний спойлер большего размера с фиксированным плетеным козырьком, которые в сочетании с создать истинную аэродинамическую прижимную силу
Доступный пакет Z07 добавляет большие крылышки к переднему сплиттеру, а также регулируемую прозрачную центральную секцию на заднем спойлере для использования на гусеницах.С этим пакетом Corvette Z06 обеспечивает самую аэродинамическую прижимную силу из всех серийных автомобилей, протестированных GM.

Внешний дизайн также отражает усиленное охлаждение, необходимое для нового Corvette Z06. Например, сетка на передней панели была тщательно разработана для обеспечения максимально возможного потока воздуха в теплообменник промежуточного охладителя нагнетателя, так что сетка направляет больше воздуха в моторный отсек, чем если бы решетка была снята.

Уникальная решетка также имеет специальные воздухозаборники для охлаждения тормозов, а более широкие выходы решетки в нижней части служат диффузорами.Решетка дополнена большим вентиляционным отверстием в капоте, которое выводит горячий воздух из моторного отсека и способствует созданию прижимной силы, позволяя воздуху, проходящему через решетку, выходить через капот, а не выталкиваться под автомобиль, что может создать подъемную силу.

Дополнительные охлаждающие элементы включают в себя более крупные вентиляционные отверстия на передних крыльях и уникальные воздушные лопасти над воздухозаборниками на задних крыльях моделей Coupe, которые нагнетают примерно на 50 процентов больше воздуха в каналы охлаждения трансмиссии и охладителей дифференциала, чем на Stingray.Модели с откидным верхом имеют воздухозаборники под кузовом. Чтобы справиться с дополнительным воздушным потоком, Z06 Coupe и Convertible также имеют большие отверстия в задней панели, чем Stingray.

Стандартные передние и задние воздуховоды для охлаждения тормозов, в том числе задние воздуховоды Z06, встроенные перед отверстиями задних крыльев, также являются частью функциональных изменений дизайна по сравнению с моделями Stingray.

Предлагаются десять цветов кузова: Laguna Blue Tintcoat, Daytona Sunrise Orange Metallic, Corvette Racing Yellow Tintcoat, Arctic White, Blade Silver Metallic, Черный, Shark Grey Metallic, Long Beach Red Metallic Tintcoat, Torch Red и Night Race Blue Metallic.

Рассмотрение кабриолета

Алюминиевая конструкция Corvette Z06 седьмого поколения на 20 процентов жестче, чем у предыдущего Z06 с фиксированной крышей. Поскольку конструктивное усиление Z06 Convertible не требуется, его снаряженная масса почти такая же, как и у Z06 Coupe. Они также имеют одинаковую настройку шасси, мощность трансмиссии, технологии драйверов и варианты оборудования, включая ориентированный на трек Z07 Performance Package.

Как и в конструкции, по сравнению с Z06 Coupe на Convertible есть лишь незначительные изменения в дизайне.Кабриолет оснащен полностью электронным верхом, который можно опустить дистанционно с помощью автомобильного брелока. Верхнюю часть также можно открывать или закрывать на ходу на скорости до 30 миль в час (50 км / ч).

Z06 Кабриолет создан для незабываемых ощущений от вождения. Толстый тканевый верх, предлагаемый в четырех цветах, со звукопоглощающей обивкой и стеклянным задним стеклом, способствует тихой кабине и превосходному внешнему виду.

Сверху вниз фирменный профиль Corvette еще больше подчеркивается.За спинками сидений двойные панели с окраской Carbon Flash или доступные акцентные панели из углеродного волокна подчеркивают характерные линии крышки тонно. Фирменный «водопад» дизайн Corvette Stingray берет начало в долине между гондолами, привнося цвет экстерьера в интерьер.

Крышка тонно с механическим приводом потребовала перемещения воздухозаборников для охладителей дифференциала и трансмиссии с задних боковых панелей Z06 Coupe на нижнюю часть кузова Z06 Convertible. В остальном обе модели имеют одинаковую эстетику, ориентированную на производительность.

Элементы интерьера

Внутри Corvette Z06 отличается от Corvette Stingray уникальными цветовыми схемами, которые подчеркивают ориентированную на водителя кабину, а также уникальным рулевым колесом с плоским дном.

Как и Stingray, Z06 будет предлагаться с двумя вариантами сидений: сиденье GT для всестороннего комфорта и сиденье Competition Sport с более агрессивной боковой поддержкой, обеспечивающее большую поддержку на трассе. Каркас обоих сидений изготовлен из магния для большей прочности.Они также более жесткие, что способствует усилению ощущения поддержки при вождении с высокими динамическими характеристиками.

Для сидений предлагается несколько комбинаций отделки:

1LZ: Сиденья GT с перфорированной кожаной обивкой Mulan или сиденья Competition Sport с кожаной обивкой и вставками из замшевой микрофибры
2LZ: сиденья GT или Competition Sport с сиденьями из перфорированной кожи Mulan; Сиденья GT или Competition Sport с кожаными сиденьями и вставками из замшевой микрофибры
3LZ: Сиденья GT с сиденьями из перфорированной кожи Napa; Сиденья Competition Sport с сиденьями из перфорированной кожи Mulan; Сиденья GT или Competition Sport с кожаными сиденьями и вставками из замшевой микрофибры.

Все модели имеют полностью закрытый интерьер, каждая поверхность которого покрыта мягкими на ощупь материалами премиум-класса. Доступные материалы, в зависимости от уровня отделки салона, включают кожу Napa, алюминий, углеродное волокно и микрозамшу. Есть даже микро-светодиодный экран для климат-контроля пассажира, расположенный под вентиляционным отверстием на приборной панели, вдали от функций управления на приборной панели.

Дополнительные элементы интерьера включают:

Регистратор рабочих характеристик (входит в состав имеющейся навигационной системы)
Цветной информационный центр для водителя входит в стандартную комплектацию всех комплектаций
Перчаточный ящик с электрозамком
Цветное сенсорное радио с диагональю восемь дюймов и Chevrolet MyLink входит в стандартную комплектацию всех уровней отделки салона; система навигации входит в стандартную комплектацию 3LZ и доступна для моделей 1LZ и 2LZ.Включает вещевое отделение за экраном
Аудиосистема премиум-класса Bose® с девятью динамиками входит в стандартную комплектацию 1LZ
Аудиосистема премиум-класса Bose® с 10 динамиками — с блоком низких частот — входит в стандартную комплектацию 2LZ и 3LZ
Проекционный дисплей с цветными индикаторами, включая г-метр в режиме трека, входит в стандартную комплектацию 2LZ и 3LZ
Бесключевой доступ с запуском нажатием кнопки входит в стандартную комплектацию всех комплектаций
Камера заднего вида входит в стандартную комплектацию всех комплектаций
Новая передняя парковочная камера предлагается на комплектациях 2LZ и 3LZ
Регулируемая / выдвижная рулевая колонка с усилителем входит в стандартную комплектацию всех комплектаций
Сиденья с подогревом и вентиляцией входят в стандартную комплектацию 2LZ и 3LZ
Пакет верхней внутренней отделки из замшевой микрофибры входит в стандартную комплектацию 3LZ и включает в себя обшивку потолка, козырьки, накладку над лобовым и задним стеклами, накладку передней стойки и область вокруг четверти окна
Цвета салона: темно-серый, синий, черный как смоль, Калахари и красный адреналин — и, новинка 2016 года, модель Brownstone доступна на 3LZ.

Z06 также отличается деталями интерьера, разработанными для высокопроизводительного вождения, впервые представленными на Stingray, включая усиленный стальной поручень на центральной консоли для пассажира и мягкие на ощупь материалы на краю консоли, где Водитель естественным образом усердствует в поворотах с высокой нагрузкой.

Производительность с наддувом

Сердце Corvette Z06 — это совершенно новый 6,2-литровый двигатель V-8 с наддувом LT4, который, как ожидается, будет обеспечивать сертифицированный SAE двигатель мощностью 650 лошадиных сил (485 кВт) и крутящий момент 650 фунт-фут (881 Нм).Чтобы сбалансировать производительность и эффективность, LT4 использует трио передовых технологий, представленных на Corvette Stingray: прямой впрыск, активное управление топливом или отключение цилиндров, а также бесступенчатую регулировку фаз газораспределения.

Эти технологии в сочетании с экономичной многоскоростной трансмиссией, аэродинамическим дизайном и легкой конструкцией делают новый Z06 удивительно экономичным.

Для поддержания целевых показателей массы и производительности Z06 двигатель LT4 был разработан с более эффективным и компактным нагнетателем.Даже с интегрированным узлом нагнетатель / промежуточный охладитель, установленным в впадине между головками цилиндров, двигатель всего на 25 мм выше, чем двигатель LT1 Corvette Stingray, при этом выдает почти на 37 процентов больше мощности и на 40 процентов больше крутящего момента.

Нагнетатель объемом 1,7 л вращается со скоростью до 20 000 об / мин — на 5 000 об / мин больше, чем нагнетатель на двигателе Corvette ZR1. Роторы имеют меньший диаметр, что способствует их способности работать на более высоких оборотах и позволяет им производить наддув для повышения мощности раньше в диапазоне оборотов.Этот наддув достигается более эффективно за счет более прямого нагнетательного патрубка, который создает меньшую турбулентность, снижает тепло и ускоряет поток воздуха в двигатель.

Двигатель LT4 также имеет несколько уникальных характеристик, предназначенных для поддержки его более высокой мощности и большего давления в цилиндрах, создаваемого принудительной индукцией, в том числе:

Алюминиевые головки блока цилиндров Rotacast A356T6, которые прочнее и лучше переносят тепло, чем обычные алюминиевые головки
Легкие титановые впускные клапаны
Обработанные кованые шатуны из порошковой стали для уменьшения возвратно-поступательной массы
Высокая 10.Степень сжатия 0: 1 — для двигателя с принудительным впрыском — повышает производительность и эффективность и обеспечивается за счет прямого впрыска
Кованые алюминиевые поршни с уникальной прочной структурой для обеспечения прочности при высоких давлениях в цилиндрах.
Выпускные коллекторы из нержавеющей стали, улучшающие структуру при более высоких температурах
Легкий алюминиевый балансир
Стандартная система смазки с сухим картером и масляным насосом с двойным регулированием давления.

Семиступенчатая механическая коробка передач и новая восьмиступенчатая автоматическая коробка передач

LT4 с наддувом предлагается со стандартной семиступенчатой механической коробкой передач с Active Rev Match или восьмиступенчатой автоматической коробкой передач с подрулевым переключением, предназначенной для повышения производительности и эффективности.

Семиступенчатая механическая коробка передач включает технологию согласования оборотов для переключения на повышенную и пониженную передачу. Эта выбираемая водителем функция может быть легко включена или отключена с помощью подрулевых переключателей на рулевом колесе. Семиступенчатая коробка передач используется с новым двухмассовым маховиком и двухдисковым сцеплением, которые обеспечивают более высокое качество переключения передач и более комфортные ощущения за счет меньшей инерции.

Восьмиступенчатая автоматическая коробка передач настроена на время отклика переключения передач мирового класса, а меньшие шаги между передачами удерживают LT4 в оптимальном диапазоне диапазона оборотов, максимально используя мощность двигателя с наддувом для потрясающей производительности и большей эффективности. .

Для динамичного вождения трансмиссия предлагает полное ручное управление с помощью подрулевых лепестков и уникальные алгоритмы переключения передач, которые не уступают полуавтоматическим трансмиссиям с двойным сцеплением, используемым во многих суперкарах, но с плавностью хода и утонченностью, присущими обычным моделям. автомат оснащен гидротрансформатором.

Фактически, контроллер 8L90 анализирует и выполняет команды 160 раз в секунду, а переключение вверх при полностью открытой дроссельной заслонке выполняется на восемь сотых секунды быстрее, чем у трансмиссии с двойным сцеплением, предлагаемой в Porsche 911.
Имея четыре набора передач и пять сцеплений, креативная упаковка позволяет восьмиступенчатой автоматической коробке передач, разработанной GM, уместиться на том же пространстве, что и шестиступенчатая автоматическая коробка передач в Corvette Stingray. Широкое использование алюминия и магния делает его более чем на 8 фунтов (4 кг) легче, чем шестиступенчатая. Ожидается, что наряду с конструктивными особенностями, снижающими трение, 8L90 будет обеспечивать на 5 процентов большую эффективность по сравнению с шестиступенчатой автоматической коробкой передач.

Проверенная конструкция и технологии

Corvette Z06 использует технологии, представленные на Corvette Stingray, включая стратегическое использование легких материалов и передовых технологий драйверов, с уникальными функциями и калибровками, адаптированными к его возможностям.
Его алюминиевая рама производится на собственном заводе General Motors в Bowling Green. Это та же прочная и легкая рама, что и на Corvette Stingray, и практически без изменений она используется для гоночных автомобилей C7.R.

Более жесткая конструкция алюминиевой рамы позволяет впервые предлагать Corvette Z06 со съемной панелью крыши. После снятия легкой панели крыши из углеродного волокна новый Corvette Z06 предлагает на 20 процентов большую жесткость конструкции, чем конструкция с фиксированной крышей предыдущей модели.Он на 60 процентов жестче, чем предыдущая модель с установленной панелью крыши.

Новый Z06 сохраняет конструкцию передней и задней подвески типа SLA, как у Corvette Stingray, но уникально откалиброван для более высокого порога производительности. Амортизаторы Magnetic Selective Ride Control третьего поколения входят в стандартную комплектацию Z06. Их можно отрегулировать для комфорта во время поездки или максимальной производительности на треке с помощью стандартного переключателя режимов вождения.

Как и Stingray, переключатель режима водителя адаптирует до десятка функций Z06 в соответствии с условиями водителя, в том числе:

Контроль запуска: Доступен в режиме Track для механических и автоматических трансмиссий, обеспечивая максимальное ускорение в автономном режиме
Активное управление (электронный контроль устойчивости StabiliTrak) : В режиме «Гусеница» доступна настройка «Соревнование», которая больше подходит для условий движения по трассе.Его также можно отключить, предоставляя водителю полный контроль.
Контроль тяги: Погодный режим адаптирует контроль тяги и крутящий момент двигателя для езды в суровых условиях
Performance Traction Management: Доступен в режиме Track и предлагает пять настроек уменьшения крутящего момента и вмешательства при торможении для движения по гусенице.
Электронный дифференциал повышенного трения: Регулирует скорость включения ограниченного скольжения для баланса между реакцией на рулевое управление и стабильностью в различных условиях движения с более агрессивными характеристиками в режимах Sport и Track.

Интеллектуальный электронный дифференциал повышенного трения, или eLSD, входит в стандартную комплектацию Z06, чтобы максимально использовать распределение крутящего момента между задними колесами. Система оснащена сцеплением с гидравлическим приводом, которое может плавно изменять включение сцепления и может реагировать от открытого до полного включения за десятые доли секунды. Он переключает крутящий момент на основе уникального алгоритма, который учитывает скорость автомобиля, усилие рулевого управления и положение дроссельной заслонки для улучшения ощущения рулевого управления, баланса управляемости и тяги.

eLSD полностью интегрирован с системами электронного контроля устойчивости и управления тяговым усилием.Его калибровки различаются между тремя режимами, в зависимости от настройки селектора режима движения:

Режим 1 является настройкой по умолчанию для нормального вождения и подчеркивает устойчивость автомобиля.
Mode 2 включается, когда электронный контроль устойчивости отключен в режимах Sport или Track. Эта калибровка обеспечивает более плавный поворот и сцепление с дорогой при ускорении на выходе из поворота
Режим 3 выбирается автоматически при включении Performance Traction Management. Эта калибровка имеет ту же функцию, что и режим 2, но настроена для работы с Performance Traction Management.

Регистратор рабочих характеристик

Отмеченный наградами первый в отрасли регистратор данных Performance Data Recorder — или PDR — позволяет пользователям записывать видео высокой четкости с наложением телеметрии о своих впечатлениях от вождения на трассе и вне ее. Он был разработан совместно с Cosworth, инженерной компанией по автоспорту, которая поставляет для команды Corvette Racing систему сбора данных и телеметрическую электронику.

Система PDR состоит из трех основных компонентов, которые легко интегрированы в интерьер Corvette Z06.Во-первых, это камера высокой четкости, установленная в накладке ветрового стекла, которая фиксирует точку обзора водителя через лобовое стекло. Звук записывается через специальный микрофон в салоне.

Second — это автономный телеметрический регистратор, в котором используется специальный GPS-приемник, работающий на частоте 5 герц или циклов в секунду — в пять раз быстрее, чем встроенная в приборную панель навигационная система, которая позволяет более точно определять местоположение и отслеживать угол. Наконец, система имеет специальный слот для SD-карты в перчаточном ящике для записи и передачи видео и данных автомобиля (SD-карта в комплект не входит).Время записи зависит от емкости карты памяти, но на 8-гигабайтную карту можно записать примерно 200 минут, а на 32-гигабайтную карту можно записать примерно до 800 минут — более 13 часов времени вождения.

Система PDR может записывать видео с тремя вариантами наложения данных, каждая из которых отображается в реальном времени:

Track Mode — показывает максимальный уровень данных на экране, включая скорость, об / мин, ускорение, карту на основе местоположения, время круга и многое другое.
Спортивный режим — показывает меньше деталей на оверлее, но включает ключевые данные, включая скорость и ускорение
Touring Mode — просто записывает и отображает видео и аудио с привода без наложения данных
Режим производительности — записывает показатели производительности, такие как ускорение от 0 до 60 миль в час, скорость на 1/4 мили и затраченное время, а также пробеги от 0 до 100–0 миль в час.

Видео можно просмотреть на восьмидюймовом цветном сенсорном экране Corvette Z06, когда автомобиль припаркован, или загрузить в компьютер для дальнейшего редактирования и обмена видео через сайты социальных сетей. Для пользователей, которые хотят более глубоко понять свои характеристики, данные о транспортных средствах PDR могут быть открыты в прилагаемом программном обеспечении «Cosworth Toolbox», которое сочетает в себе анализ данных Cosworth по автоспорту профессионального уровня с простым в использовании графическим интерфейсом.

Corvette Z06 построен в Боулинг-Грин, штат Кентукки., сборочный завод.

2016 Chevrolet Corvette Z06 Характеристики

Обзор

Панели кузова из композитных материалов и углеродного волокна

Модель:	Chevrolet Corvette Z06 купе и кабриолет
Типы кузова / трансмиссия:	2-дверный хэтчбек-купе со съемной панелью крыши или 2-дверный кабриолет; задний привод
Строительство:	, гидроформованная алюминиевая рама с элементами конструкции и шасси из алюминия и магния
Место производства:	Bowling Green, KY

Двигатель

	LT4 6.2L V-8 с наддувом
Рабочий объем (куб. Дюйм / куб. См):	376/6162
Диаметр цилиндра и ход поршня (дюйм / мм):	4,06 х 3,62 / 103,25 х 92
Материал блока:	литой алюминий
Материал головки блока цилиндров:	литой алюминий
Клапанный механизм:	верхний клапан, два клапана на цилиндр
Подача топлива:	непосредственный впрыск
Система смазки:	сухой картер
Степень сжатия:	10: 1
Мощность (л.с. / кВт при об / мин):	650/485 @ 6400 — Сертификат SAE
Крутящий момент (фунт-фут / Нм при об / мин):	650/881 @ 3600 — Сертификат SAE
Макс.частота вращения двигателя (об / мин):	6600
Рекомендуемое топливо:	требуется премия
Экономия топлива по оценкам Агентства по охране окружающей среды	15/22 — МКПП 13/23 — АКПП

Трансмиссии

Тип:	Семиступенчатая механическая коробка передач с Active Rev Match	Восьмиступенчатая подрулевой переключатель с электронным управлением Автоматическая повышающая передача с муфтой гидротрансформатора
Передаточное число (: 1)
Первый:	2.29	4,56
Второй:	1,61	2,97
Третий:	1,21	2,08
Четвертый:	1,00	1,69
Пятый:	0,82	1,27
Шестой:	0,68	1,00
Седьмой:	0,45	0,85
Восьмая:	–	0.65
Реверс:	2,70	3,82
Передаточное число главной передачи:	3,42	2,41

Шасси / Подвеска

Передний:	короткий / длинный рычаг (SLA) на двойных поперечных рычагах, верхний и нижний рычаги из литого алюминия, композитная пружина с поперечным креплением, однотрубный амортизатор
Задний:	короткий / длинный рычаг (SLA) на двойных поперечных рычагах, верхний и нижний рычаги из литого алюминия, композитная пружина с поперечным креплением, однотрубный амортизатор
Активная обработка:	Магнитная селективная регулировка хода
Противобуксовочная система:	Электронный контроль устойчивости StabiliTrak
Тип рулевого управления:	зубчатая рейка с регулируемым передаточным числом и вспомогательным электрическим приводом
Передаточное число рулевого механизма:	12.От 0 до 16,4
Поворачивает замок в замок	2,53
Диаметр поворота от бордюра до бордюра (фут / м):	37,7 / 11,5

Тормоза

Тип:	передние и задние усиленные диски с двухсекционными стальными роторами; фиксированные алюминиевые передние шестипоршневые суппорты и фиксированные четырехпоршневые алюминиевые задние суппорты; роторы с углеродно-керамической матрицей с Z07 уп.
Диаметр ротора (дюйм / мм):	перед — Z06: 14.6/371 спереди — Z06 с Z07: 15,5 / 394 сзади — Z06: 14,4 / 365 сзади — Z06 с Z07: 15,3 / 388
Толщина ротора (дюйм / мм):	спереди — Z06: 1,3 / 33 спереди — Z06 с Z07: 1,4 / 36 сзади — Z06: 1/25 сзади — Z06 с Z07: 1,3 / 33

Колеса / шины

Размер колеса:	спереди: 19 дюймов x 10 дюймов сзади: 20 дюймов x 12 дюймов
Шины:	Michelin Pilot Super Sport Run-Flat (Z06) Michelin Pilot Sport Cup 2 (Z07) спереди: P285 / 30ZR19 сзади: P335 / 25ZR20

Размеры
Внешний вид:

Колесная база (дюйм / мм):	106.7/2710
Общая длина (дюйм / мм):	177,9 / 4518
Общая ширина (дюйм / мм):	77,4 / 1965
Общая высота (дюйм / мм):	48,6 / 1235 (купе) 48,6 / 1235 (кабриолет)
Колея (дюйм / мм):	63,5 / 1613 (перед) 62,5 / 1587 (зад)
Снаряженная масса (фунт / кг):	3524/1598 (купе) 3582/1625 (кабриолет)
Распределение веса (% спереди / сзади):	50/50

Интерьер:

чел.

Вместимость	2
Высота потолка (дюйм / мм):	38/962
Пространство для ног (дюйм / мм):	43/1092
Плечо (дюйм / мм):	55/1397
Пространство для бедер (дюйм / мм):	54/1371

Вместимость

Внутренний объем (фут / л):	52/1475
Объем груза (фут / л):	Купе: 15/425 Кабриолет: 10/283
Запас топлива (галлон / л):	18.5/70
Моторное масло (кварты / л):	9,75 / 9,2
Система охлаждения двигателя (кварты / л):	11,3 / 10,7

Примечание. Информация актуальна на момент публикации.

Информация о модели

и руководство по размещению заказа / справочные руководства

Z06

Стандартное оборудование
Внутреннее оборудование
Наружное оборудование
Цвет / отделка
Механическое оборудование

Стингрей купе

Стандартное оборудование
Группы оборудования
Внешний вид
Интерьер
Механический

Кабриолет Stingray

Стандартное оборудование
Группы оборудования
Внешний вид
Интерьер
Механический
Цвет / отделка Stingray (купе и кабриолет)
Колеса Corvette 2016 года

2.4G 2,4 ГГц универсальный беспроводной стерео передатчик звука приемник динамик 50 м набор ТВ, видео и аудио аксессуары agrograd36 Аудио / видео передатчики

2.4G 2.4GHz Универсальный стереофонический беспроводной передатчик звука, приемник, комплект 50 м

2.4G, 2.4GHz Универсальный стерео, беспроводной передатчик звука, приемник, динамик, 50 м, комплект 713095334133. Вы хотите наслаждаться музыкой вдали от компьютера ?. Здесь вам поможет беспроводной аудиоадаптер 2,4 ГГц. Просто вставьте беспроводной аудио адаптер в свой компьютер и подключите динамик или гарнитуру к беспроводному аудиоприставке, и вы сможете наслаждаться великолепным качеством музыки.. Состояние: Открытая коробка: новый, неиспользованный предмет без каких-либо следов износа. Товар может отсутствовать в оригинальной упаковке или быть в оригинальной, но не запечатанной. Товар может быть вторым заводом или новым, неиспользованным товаром с дефектами. См. Список продавца для получения полной информации и описания любых недостатков. См. Все определения условий ： Выходное соединение: ： Кабель RCA 3,5 мм ， Страна / регион производства: ： Китай ： Входное соединение: ： Аудио 3,5 мм ， MPN: ： Неприменимо ： Страна производства: ： Китай ， Торговая марка: ： Небрендированные / универсальные ： Модель: ： BX501 ， UPC: ： 713095334133 ，。

2.4G 2,4 ГГц универсальный стерео беспроводной аудио передатчик приемник динамик 50 м набор

Dummy Sirens Decoy Fake Alarm Boxes Пустые ящики и знаки охранной сигнализации, Blk, V2, FF ZEnclosures 2015 Mustang 2-12 «FRONT FIRE Сабвуфер Блок сабвуфера, N-штекер к N-штекеру, штекерный разъем Низкие потери RF Коаксиальный RG58 50-3 Коаксиальный Кабель 3/5/10 м. 500 футов Rhino Wrap Box Black Skyline 14 AWG 2-жильный динамик с рейтингом CL3. Черный 12-футовый шнур для телефонной трубки Samsung OfficeServ SMT-i DS ITP Series Phone DS5021D, 10 шт. Разъем постоянного тока с гнездом 5.Адаптер для кабеля питания 5 мм x 2,1 мм, черный, Pioneer TS-D10D4, 10-дюймовая двойная звуковая катушка с сопротивлением 4 Ом, макс. Сабвуфер мощностью 1500 Вт, крепление антенны на двери нового хэтчбека Nagoya RB-20B, черный RB20. 100 «/ 120» / 70 «X70» 1: 1/4: 3/16: 9 HD 1080P Экран проектора Видео проецирование, адаптер переменного тока для Peavey DPM Spectrum Synth & Bass II 16V 16 Volt 1000mA 1Amp, HD 1080P 360 Panoramic Hidden Wifi IP Camera Лампочка Домашняя лампа безопасности. Автомобиль Bluetooth Media Кнопка дистанционного управления аудиосистемой на рулевом колесе для iPhone.39 YAESU, FT-7900 Wire Assy T9207482 vertex standard, оригинальная радиодеталь Horizon, прямоугольный штекерный соединительный кабель Pro-Audio Cord Long 1/4 дюйма TRS Stereo.Черный Navisafe Navilight 2NM Tricolor с основанием Navimount и горизонтальным креплением, беспроводная домашняя колонка Black Marshall Acton 50 Вт с Bluetooth, КАБЕЛЬ ПЕРЕДАЧИ ДАННЫХ mini USB для GARMIN NUVI 1490LMT 200 200 Вт 205 205 Вт. Никель-металлгидридный аккумулятор BP-186 BP-186H емкостью 1800 мАч для морского радио ICOM IC-M1.
