Как правильно обозначаются розетки и выключатели на схемах | Энергофиксик

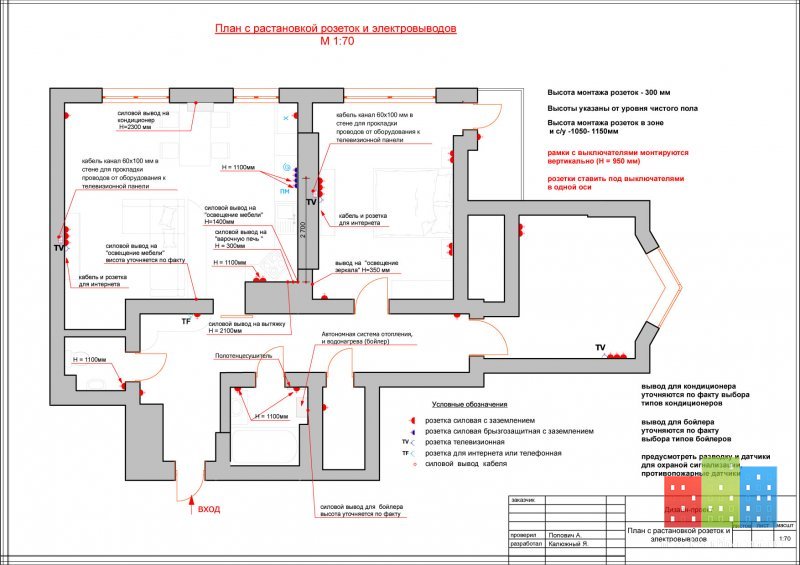

Любой правильный ремонт или стройка начинаются именно с чертежа, и от того насколько грамотно он составлен, порой зависит абсолютно все. Ведь на чертеже не только обозначается где и как будут прокладываться питающие провода, но также указываются распределительные коробки, розетки и выключатели и каждый из этих элементов имеет свое условное обозначение. В этой статье я вам расскажу, как обозначаются розетки и включатели открытого, скрытого размещения и многое другое.

Нормативные документы

Для того, чтобы в каждом конкретном случае энергетик не придумывал «велосипед» и составленную схему мог прочитать абсолютно любой энергетик были введены стандарты, данный материал основан на ГОСТ 21.210-2014. В качестве основы взяты элементарные геометрические фигуры, комбинируя оные и можно получить условное обозначение того или иного элемента.

Как изображаются розетки

Начнем мы наше с вами рассмотрение с самых простых розеток внешней установки: итак, условное обозначение их таково:

Это были розетки без заземления, а с заземляющими контактами скрытого монтажа, они рисуются следующим образом:

Если взглянуть на схемы, где обозначены розетки в ванной комнате, то можно увидеть, что внутренняя часть их закрашена. Это означает, что эти розетки имеют повышенную защищенность от влаги IP 44 или даже IP 55.

Компьютерные розетки обозначаются так:

Единственным нюансом является тот фактор, что по ГОСТу непонятно каким образом обозначать влагозащищенную розетку внутренней установки.

Вроде с розетками все более-менее понятно, давайте теперь узнаем как же обозначаются выключатели.

Условное обозначение выключателей

Изображение выключателей так же стандартизировано и представляют собой окружность с черточкой в верхней половине с крючком на конце:

Выключатели скрытой установки изображаются следующим образом

Все выше представленные выключатели относятся к коммутационным аппаратам с защитой IP 20-23. Обозначение влагозащищенных выключателей от обычных отличается лишь тем, что у защищенных закрашивается окружность.

Проходные переключатели обозначаются следующим образом:

Комбинированные блоки

Зачастую, для экономии места и денег выбираются так называемые совмещенные блоки, в состав оных входит, например, розетка и выключатель. Такие гибриды имеют свое собственное изображение, оные давайте рассмотрим более подробно.

Вывод

Вот таким образом и обозначаются розетки и выключатели согласно действующему ГОСТу. Эта информация позволит вам грамотно прочитать, а так же составить схему проводки в вашем доме или квартире.

Спасибо за внимание.

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

11.04.2014

Виктория Пикков

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т. д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах.

В разных странах стандарты на розетки и вилки разные, поэтому Вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Ниже Вы увидите таблицу, в которой описываются стандарты электросистем всех стран мира. Причём сгруппированную по континентам, нажимая на ссылку с названием континента, Вас сразу же перенаправит к нужной области текста с описанием стран этого континента.

ЕВРОПА
АЗИЯ
АФРИКА
СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА
АВСТРАЛИЯ И ОКЕАНИЯ

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы. В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны. Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь Вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Типы электрических розеток и вилок со всего мира

Тип А – это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 В.

Тип B – это тот же разъем типа A, но с дополнительным круглым контактом заземления.

Используется обычно в тех же странах, что и разъем типа А.

Тип C – это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220 В.

Тип D – это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Тип E – это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Тип F – этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Тип G – это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте, на Кипре, в Малайзии, Сингапуре и Гонконге. Примечание – этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Тип H – этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы В. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220 В и тока до 16 А.

Тип I – это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу – в форме буквы В. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Тип J – это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Тип K – это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Тип L – это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Тип М – это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15 А. Используется в ЮАР, Свазиленд и Лесото.

ЕВРОПА

СТРАНЫ

ТИП  РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Албания

C, F

220 В

50 Гц

Андорра

C, F

230 В

50 Гц

Армения

C,F

220 В

50 Гц

Австрия

F

230 В

50 Гц

Азербайджан

C,F

220 В

50 Гц

Бельгия

E

230 В

50 Гц

Беларусь

C,F

220 В

50 Гц

Босния

C,F

220 В

50 Гц

Болгария

C,F

230 В

50 Гц

Хорватия

C,F

230 В

50 Гц

Кипр

G

24-0 В

50 Гц

Черногория

C,F

220 В

50 Гц

Чехия

E

230 В

50 Гц

Дания

C,K

230 В

50 Гц

Эстония

F

230 В

50 Гц

Финляндия

C,F

230 В

50 Гц

Франция

E

230 В

50 Гц

Гибралтар

C,G

240 В

50 Гц

Греция

C,D,E,F

220 В

50 Гц

Грузия

C

220 В

50 Гц

Испания

C,F

230 В

50 Гц

Нидерланды

C,F

230 В

50 Гц

Исландия

C,F

220 В

50 Гц

Казахстан

C

220 В

50 Гц

Литва

C,F

220 В

50 Гц

Лихтенштейн

J

230 В

50 Гц

Люксембург

C,F

220 В

50 Гц

Латвия

C,F

220 В

50 Гц

Македония

C,F

220 В

50 Гц

Мальта

G

240 В

50 Гц

Монако

C,D,E,F

127 В / 220 В

50 Гц

Германия

C,F

230 В

50 Гц

Норвегия

C,F

230 В

50 Гц

Польша

C,E

230 В

50 Гц

Португалия

C,F

230 В

50 Гц

Россия

C,F

220 В

50 Гц

Румыния

C,F

230 В

50 Гц

Сербия

C,F

220 В

50 Гц

Шотландия

G

230 В

50 Гц

Швейцария

J

230 В

50 Гц

Швеция

C,F

230 В

50 Гц

Словакия

E

230 В

50 Гц

Словения

C, F

230 В

50 Гц

Турция

C,F

230 В

50 Гц

Украина

C

220 В

50 Гц

Великобритания

G

230 В

50 Гц

Венгрия

C,F

230 В

50 Гц

Италия

C,F,Л

230 В

50 Гц

АЗИЯ

СТРАНЫ

ТИП РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Афганистан

C,F

220 В

50 Гц

Саудовская Аравия

A,B,F,G

110 В / 220 В

60 Гц

Бахрейн

G

230 В

50 Гц

Бангладеш

A,C,D,G,K

220 В

50 Гц

Бутан

D,F,G

230 В

50 Гц

Бирма

C,D,F,G

230 В

50 Гц

Китай

А,I,G

220 В

50 Гц

Кипр

G

240 В

50 Гц

Филиппины

A,B,C

220 В

60 Гц

Индия

C,D

230 В

50 Гц

Индонезия

C,F,G

127 В / 230 В

50 Гц

Ирак

C,D,G

230 В

50 Гц

Иран

C,F

230 В

50 Гц

Израиль

H,C

220 В

50 Гц

Япония

A,B

100 В

50 Гц / 60 Гц

Йемен

А,D,G

220 В / 230 В

50 Гц

Камбоджа

A,C

230 В

50 Гц

Катар

D,G

240 В

50 Гц

Казахстан

C

220 В

50 Гц

Корея, Южная

A, B,C,F

110 В / 220 В

60 Гц

Северная Корея

A,C

110 В / 220 В

60 Гц

Кувейт

D,G

240 В

50 Гц

Лаос

A,B,C,E,F

230 В

50 Гц

Ливан

A,B,C,D,G

110 В / 220 В

50 Гц

Макао

D,G

220 В

50 Гц

Мальдивы

А,D,G,J,K,L

230 В

50 Гц

Малайзия

G

240 В

50 Гц

Монголия

C,E

220 В

50 Гц

Непал

C,D

230 В

50 Гц

Оман

G

240 В

50 Гц

Пакистан

C,D

220 В

50 Гц

Сингапур

G

230 В

50 Гц

Шри-Ланка

D

230 В

50 Гц

Сирия

C,E,L

220 В

50 Гц

Таджикистан

C,l

220 В

50 Гц

Таиланд

A,C

220 В

50 Гц

Тайвань

A,B

110 В

60 Гц

Туркменистан

B,F

220 В

50 Гц

Турция

C,F

230 В

50 Гц

Узбекистан

C,l

220 В

50 Гц

Вьетнам

A,C,G

127 В / 220 В

50 Гц

Z. E.A.

G

220 В

50 Гц

АФРИКА

СТРАНЫ

ТИП РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Алжир

C,F

230 В

50 Гц

Ангола

C

220 В

50 Гц

Бенин

E

220 В

50 Гц

Ботсвана

М

231 В

50 Гц

Бурунди

C,E

220 В

50 Гц

Чад

D,E,F

220 В

50 Гц

Джибути

C,E

220 В

50 Гц

Египет

C

220 В

50 Гц

Эфиопия

D,J,L

220 В

50 Гц

Гана

D,G

230 В

50 Гц

Гвинея

C,E

220 В

50 Гц

Камерун

C,E

220 В

50 Гц

Кения

G

240 В

50 Гц

Камеры

C,E

220 В

50 Гц

Конго

C,E

230 В

50 Гц

Либерия

A,B

120 В

60 Гц

Ливия

D,L

127 В

50 Гц

Мадагаскар

C,E

220 В

50 Гц

Малави

G

230 В

50 Гц

Мали

C,E

220 В

50 Гц

Марокко

C,E

127 В / 220 В

50 Гц

Мавритания

C

220 В

50 Гц

Маврикий

C,G

230 В

50 Гц

Мозамбик

C,F,М

220 В

50 Гц

Намибия

М

220 В

50 Гц

Нигер

A,B,C,D,E,F

220 В

50 Гц

Нигерия

D,G

240 В

50 Гц

Центрально-Африканская Республика

C,E

220 В

50 Гц

Руанда

C,J

230 В

50 Гц

Сенегал

C,D,E,K

230 В

50 Гц

Сейшельские острова

G

240 В

50 Гц

Сьерра-Леоне

D,G

230 В

50 Гц

Сомали

C

220 В

50 Гц

Свазиленд

М

230 В

50 Гц

Судан

C,D

230 В

50 Гц

Танзания

D,G

230 В

50 Гц

Того

C

220 В

50 Гц

Тунис

C,E

230 В

50 Гц

Уганда

G

240 В

50 Гц

Кот – д’Ивуар

C,E

230 В

50 Гц

Республике Конго

C,D

220 В

50 Гц

Замбия

C,D,G

230 В

50 Гц

Зимбабве

DrG

220 В

50 Гц

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ

ТИП РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Антигуа и Барбуда

A,B

230 В

60 Гц

Аргентина

C,l

220 В

50 Гц

Аруба (Нидерланды)

A,B,F

120 В

60 Гц

Багамские острова

A,B

120 В

60 Гц

Барбадос

A,B

115 В

50 Гц

Белиз

B,G

110 В / 220 В

60 Гц

Боливия

A,C

220 В / 230 В

50 Гц

Бразилия

A,B,C,I

110 В / 220 В

60 Гц

Чили

C,L

220 В

50 Гц

Доминика

D,G

230 В

50 Гц

Доминиканская республика

А

120 В

60 Гц

Эквадор

A,B

110 В

60 Гц

Гренада

G

230 В

50 Гц

Гайана

A,B,D,G

240 В

60 Гц

Гватемала

A,B,G,I

120 В

60 Гц

Гаити

A,B

110 В

60 Гц

Гондурас

A,B

110 В

60 Гц

Ямайка

A,B

110 В

50 Гц

Канада

A,B

120 В

60 Гц

Колумбия

A,B

110 В

60 Гц

Коста-Рика

A,B

120 В

60 Гц

Куба

A,B,C,F

110 В / 220 В

60 Гц

Мексика

A,B

127 В

60 Гц

Никарагуа

А

120 В

60 Гц

Панама

A,B

110 В

60 Гц

Парагвай

C

220 В

50 Гц

Перу

A,B,C

220 В

60 Гц

Пуэрто-Рико

A,B

120 В

60 Гц

Уругвай

C,F,I,L

220 В

50 Гц

Сент-Китс и Невис

D,G

230 В

60 Гц

Сент-Люсия

G

240 В

50 Гц

Сент-Винсент

A,C,E,G,J,K

230 В

50 Гц

Сальвадор

A,B

115 В

60 Гц

Суринам

C,F

127 В

60 Гц

Тринидад и Тобаго

A,B

115 В

60 Гц

США

A,B

120 В

60 Гц

Венесуэла

A,B

120 В

60 Гц

Сент-Китс и Невис

D,G

230 В

60 Гц

Сент-Люсия

G

240 В

50 Гц

Сент-Винсент

A,C,E,G,J,K

230 В

50 Гц

Сальвадор

A,B

115 В

60 Гц

Суринам

C,F

127 В

60 Гц

Тринидад и Тобаго

A,B

115 В

60 Гц

США

A,B

120 В

60 Гц

Венесуэла

A,B

120 В

60 Гц

АВСТРАЛИЯ И ОКЕАНИЯ

СТРАНЫ

ТИП РАЗЪЕМА

НАПРЯЖЕНИЕ

ЧАСТОТА

Австралия

I

240 В

50 Гц

Фиджи

I

240 В

50 Гц

Кирибати

I

240 В

50 Гц

Микронезия

A,B

120 В

60 Гц

Науру

I

240 В

50 Гц

Новая Зеландия

I

230 В

50 Гц

Папуа-Новая Гвинея

I

240 В

50 Гц

Самоа

I

230 В

50 Гц

Самоа (США)

А,Б,Е,I

120 В

60 Гц

Таити

A,B,E

220 В

50 Гц

Тонга

I

240 В

50 Гц

Вануату

I

230 В

50 Гц

Информация и иллюстрации предоставлены интернет-справочником «Enovator»

Виды электрических розеток — подробный обзор

Огромное разнообразие выпускаемых в настоящее время розеток обусловлено многозадачностью этих элементов электрической сети. Конкретные условия их применения диктуют определенные требования, предъявляемые не только к их внешнему виду, но и функциональным параметрам. В данной статье максимально подробно описываются все существующие на сегодняшний день виды розеток, изучив особенности которых вы получите исчерпывающую информацию, касающуюся конструктивных отличий и принципов работы устройств, предназначенных для штепсельного соединения.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Технические характеристики розеток: напряжение и частота

Согласно европейским стандартам показатели напряжения в электросети обычно составляют 220-240 или 380В. Розетки, рассчитанные на 220 Вольт, обычно используют для подключения различных электрических приборов, мощность которых не превышает 3,5 кВт. Данное ограничение обусловлено неспособностью стандартных устройств, предназначенных для маломощной бытовой техники, справляться с силой тока, выходящей за пределы 16А.

Для более мощных электрических приборов рекомендуется использовать промышленные трехфазные розетки, в отношении которых допустимая сила тока составляет 32А. Такие изделия рассчитаны на напряжение 380В.

Кроме того, для разных видов розеток предусмотрена определенная частота переменного тока, показатели которой составляют 50 либо 60 Гц. Наиболее распространенный европейский стандарт, в том числе применяемый в России, рассчитан на первый вариант.

Какие бывают розетки по способу монтажа


По способу установки электрические розетки можно разделить на три основные категории. Вариант исполнения корпуса в данном случае зависит от типа проводки.

Встроенные розетки

Встроенные изделия предполагают установку колодки, на которой расположены контакты, в специальную коробку (подрозетник), скрытую в стене. В итоге в пределах видимости находится только защитный корпус устройства, слегка выступающий над поверхностью. Для электросетей, имеющих заземление, используются розетки, оснащенные дополнительными заземляющими контактами.

Накладные розетки

В случаях с наружной прокладкой проводки устанавливаются накладные конструкции, фиксируемые на поверхности стены. Контактные элементы находятся под корпусом изделия, полностью скрывающим разъем.

Существуют достаточно оригинальные виды электрических розеток накладного типа, монтаж которых заключается в закреплении устройства на плинтусе, скрывающем проложенную под ним проводку. В России они не пользуются особой популярностью, поскольку совершенно не гармонируют с современными интерьерами, а также часто ломаются в результате механических воздействий.

Переносные розетки

Переносные розетки зачастую укомплектованы шнуром с вилкой, что позволяет использовать их в качестве удлинителей. Однако встречаются также модели без шнура, подсоединяемые непосредственно к кабелю, выведенному из стены. В процессе монтажа необходимо разделить устройство на две части, ослабив конструкционные шурупы, после чего зачистить контакты и вставить их в зажимные клеммы. Некоторые переносные изделия оснащены кнопкой включения питания, а также отображающим рабочий режим индикатором.

Количество используемых розеток в модульном блоке

Двойная розетка

Устройство, в котором предусмотрено наличие двух электрических точек, позволяет одновременно подключить к сети разные приборы.  Основанием такого изделия является колодка, выполненная в соответствии со стандартными размерами, благодаря чему не требуется установка дополнительного подрозетника. Конструктивно отличия типов блоков розеток заключаются исключительно в количестве посадочных мест. Внутреннее пространство корпуса разделено на терминалы, в каждом из которых расположены контакты и клеммы.

Тройная розетка

В случаях с открытой проводкой для крепления розеточного блока, рассчитанного на три энергопотребителя, рекомендуется использовать накладную колодку.

Для закрытой электропороводки используется рамка с соотвествующим количеством секций. В каждую секцию можно вставить розетку, в результате получится блок состоящий из трех розеток.

Четверная розетка

Для установки четырех и более точек в большинстве случаев применяются соединенные в единую систему одногнездовые устройства. Для монтажа используется рамка с соответсвующим количеством секций.

Розетки с дополнительными функциями

Существуют модели розеток, в которых помимо основных компонентов, установлены специальные электронные или механические комплектующие, на которые возлагаются определенные функции. Разные типы электрических розеток могут иметь определенные особенности, которые мы далее рассмотрим.

Розетки со встроенным УЗО

Конструкции со встроенным УЗО предназначены для подключения мощных электрических приборов. Преимущественно их устанавливают в санузлах, поскольку при повышенном уровне влажности в помещении возрастает степень риска поражения током. Благодаря устройству защитного отключения в момент утечки срабатывает встроенное реле, своевременно размыкающее входные контакты. Это позволяет не только предотвратить поломку электроприбора, но не допустить причинения вреда здоровью человека.

Розетки со шторками

Модели со шторками, которые в быту часто называют «розетками с защитой от детей», оснащены специальными панелями, скрывающими входные гнезда. Доступ к контактам в данном случае возможен только в момент вхождения вилки в отверстия. По сути, задача шторок заключается в предотвращении попадания в розетку любых посторонних предметов. Это идеальный вариант для детской комнаты.

Розетки с крышками

Розетки с крышками преимущественно используются в помещениях с повышенной влажностью. При этом защитные элементы предотвращают не только попадание воды, но и пыли внутрь устройства. Дополнительные механизмы крепятся при помощи специальных захватов и винтов.

Розетки с таймером

Модель с таймером дает возможность пользователю самостоятельно задать временной период, по истечении которого подача электропитания к прибору будет прекращена. Такие виды розеток достаточно удобно использовать при эксплуатации обогревателей, не оснащенных собственной системой автоматического отключения.



Розетки с электросчетчиком

Конструкции, оборудованные встроенным счетчиком электричества, дают возможность контролировать расход потребляемой энергии тем или иным бытовым прибором. Имеющийся на корпусе индикатор меняет свой цвет, исходя из мощности подключенного устройства.

Розетки с выталкивателем вилки

Модель с выталкивателем вилки – отличный вариант для тех, у кого розетка недостаточно прочно зафиксирована в подрозетнике. Наличие дополнительного механизма позволяет максимально аккуратно вытаскивать вилку, не прикладывая особых усилий.

Розетки с подсветкой

Розетка с подсветкой, рассчитанная на использование в условиях недостаточной видимости. Позволяет даже в полной темноте быстро найти место, куда необходимо подключить тот или иной электрический прибор.

Розетки с USB выходом

Изделия, оснащенные USB выходом. Это современные модели розеток, с помощью которых в любой момент можно подзарядить мобильный телефон, фотоаппарат или другое устройство.

Розетка с модулем WiFi

Электрическая розетка со встроенным модулем WiFi позволяет осуществлять управление используемыми в доме приборами посредством смартфона или планшета. Внутри такого устройства расположен регулируемый на расстоянии микропроцессор, который отвечает за подачу электроэнергии.

Розетки специального назначения

Существуют розетки, предназначенные для строго определенных целей и конструктивно отличающиеся от обычных устройств. К ним относятся:

Проходные розетки, которые являются промежуточными элементами в электроцепи. В данном случае к контактам подсоединяется силовой провод, который на этом не заканчивается, а направляется к следующему устройству. Такие виды электрических розеток применяются, как правило, при бескоробочном способе разведения проводки.

Щитовые розекти, предназначенные для использования в распределительных щитках и устанавливаемые с помощью специальных металлических планок, оснащенных защелкивающимися механизмами.

Антенная розетка, оборудованная специальным разъемом, совместимым с наконечником кабеля телевизионной антенны.

Розетка, предназначенная для подключения к интернету, которая также может обеспечивать соединение нескольких взаимодействующих друг с другом компьютеров. Отличается от других типов устройств количеством контактов и строением гнезда для кабельного наконечника.

Защитные свойства различных розеток

Степень защиты разных типов розеток от прикосновений, а также попадания определенных частей твердых тел, частичек пыли и влаги, обозначается маркировкой IP, где первая цифра соответствуют следующим показателям:

  • 0 – полное отсутствие защитных функций при открытом доступе к узлам оборудования;
  • 1 – ограничивается проникновение крупных твердых тел с размерами более 5 см. Не предполагается защита от прикосновения пальцев;
  • 2 – обеспечивается защита для пальцев рук, а также исключается попадание предмета размером от 1,25 см;
  • 3 – узлы устройства защищены от возможного контакта с электроинструментом и другими посторонними предметами, размер которых превышает 2,5 мм;
  • 4 – указывает на наличие защиты, предотвращающей попадание твердых частиц, имеющих размеры более 1 мм;
  • 5 – свидетельствует о частичной защите от пыли;
  • 6 – наиболее высокая степень защиты от попадания любых посторонних предметов, включая микроскопические частицы пыли.

Вторая цифра маркировки говорит о степени защиты устройства от воздействия влаги. «0» в данном случае также указывает на абсолютную незащищенность узлов оборудования. Другие обозначения можно рассматривать на следующих примерах:

  • 1 – вертикально падающие капли при попадании на оболочку не вызовут замыкания;
  • 2 – каплям, упавшим вертикально под углом не более 15 градусов, не удастся преодолеть оболочку;
  • 3 – защита предотвращает замыкание даже в тех случаях, когда капли воды падают под углом 60 градусов;
  • 4 – узлы оборудования надежно защищены от влаги, вне зависимости от направления движения брызг;
  • 5 – допускается попадание водной струи, не находящейся под давлением. Имеющие подобное обозначение устройства можно регулярно мыть;
  • 6 – оборудование способно выдерживать достаточно мощные направленные потоки воды;
  • 7 – допускается кратковременное погружение устройства в воду на глубину не более 1 метра;
  • 8 – разрешено погружение на значительную глубину;
  • 9 – абсолютная герметичность позволяет оборудованию функционировать под водой с неограниченной продолжительностью.

Маркировка стандарта «NEMA» используется для типов электрических розеток, произведенных в США и прошедших соответствующую сертификацию. Ниже указаны области использования устройств с различными показателями «NEMA»:

  • 1 – изделия предназначены для установки в бытовых и административных помещениях и предусматривают защиту от попадания грязи;
  • 2 – рассчитаны на бытовые помещения, где существует вероятность попадания влаги в минимальных количествах;
  • 3 – устройства, применяемые снаружи зданий в условиях повышенного пылеобразования, а также атмосферных осадков. Дополнительными характеристиками обладают модели «3R» и «3S»;
  • 4 и 4X – оборудование, способное противостоять разбрызгиваемой в результате движения автотранспорта грязи, а также устойчивое к агрессивным погодным условиям;
  • 6 и 6P – защитные функции обеспечивает герметичный корпус, благодаря которому устройство может находиться под водой на относительно небольшой глубине;
  • 11 – изделия преимущественно используются в местах, где постоянно происходят коррозийные процессы;
  • 12 и 12К – рассчитаны на помещения с повышенным уровнем пылеобразования;
  • 13 – отличаются особой стойкостью различным видам загрязнений, включая маслянистые вещества.

Существуют также другие виды маркировок, которыми, например, обозначается степень прочности корпуса изделия. Однако рассматривать данный показатель в отношении обычной бытовой розетки не имеет смысла.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Типы и стандарты для силовых вилок и розеток. Тип вилок и розеток 220 V в Украине.

В умных розетках и различных гаджетах для умного дома, в домашних ip-камерах и других устройствах, которые, в основном, выпускаются в Поднебесной и предназначены для продажи по всему миру необходимо обращать внимание на тип вилки в устройстве или в блоке питания. Также, есть устройства, которые предназначены только для внутреннего (китайского) рынка и для наших розеток просто необходимо использовать переходники.

Сразу отметим, что в Украине распространены стандарты розеток и вилок типа C (EU Type C) и F (EU Type F). При несовместимости типа вилки и розетки необходимо использовать специальные переходники или адаптеры.


Наиболее распространенные типы вилок и розеток:


  • Тип A (US Type A) — американская розетка без заземления. Два вертикальных плоских штырька.
  • Тип B (US Type В) — американская розетка с заземлением. От типа A отличается наличием центрального D-образного заземляющего штыря.
  • Тип C (EU Type C) — европейская розетка без заземления. Два круглых штырька.
  • Тип D (UK Type D) — старая английская розетка. Два тонких (L, N) и один толстый (E) круглые штырьки. Этот старый английский стандарт поддерживается в основном в Индии.
  • Тип E (EU Type E) — французская розетка. Два круглых контакта и заземленный контакт, выступающий из верхней части розетки. Вилка для Е типа — круглых штырька и разъем под заземление.
  • Тип F (EU Type F), европейская розетка с заземлением — два круглых штырька, как и у типа C, контактные пластины для заземления. Часто этот тип называется Schuko, от немецкого schutzkontakt, что означает «защищенный, или заземленный» контакт. Розетки и вилки этого типа симметричны, положение контактов при подключении не имеет значения.
  • Тип G (UK Type G) — английская розетка. Три больших плоских контакта, расположенных треугольником. Внутри вилки находится предохранитель, т.к. британские стандарты допускают большую силу тока в бытовой электрической цепи.
  • Тип H (Type H) — израильская розетка. Три контакта, расположенных в форме буквы Y (до 1989 года контакты были плоскими, затем их заменили на круглые). Этот тип используется только в Израиле и несовместим со всеми остальными розетками и вилками.
  • Тип I (AU Type I) — австралийская розетка. Два плоских контакта + третий — заземляющий контакт. Почти все розетки в Австралии для дополнительной безопасности имеют выключатель.
  • Тип J (EU Type J) — швейцарская розетка. Три круглых контакта как и у типа C, а третий, заземляющий контакт,  смещен немного в сторону.
  • Тип K (EU Type K) — датская розетка. Стандарт похож на французский тип E, только выступающий заземляющий контакт находится на вилке, а не в розетке (в розетке разъем под заземляющий контакт).
  • Тип L (EU Type L) — итальянская розетка. Три круглых контакта в ряд.


Для устройств, которые ориентированы для продаж на европейский рынок вилка питания может быть универсальная — одинаково хорошо подходить для розеток типа E и F.


При выборе девайсов, которые продаются по всему миру, не забывайте и о напряжении питания для устройства — в большинстве стран Северной, Центральной и Южной Америки, а также в Японии в электросетях общего назначения используется напряжение 110 — 127 B при частоте 60 Гц. В остальных странах за редкими исключениями используется напряжение 220 — 240 В при частоте 50 Гц. Но напряжение питания это уже совсем другая история и другой пост в нашем блоге!

% PDF-1.4 % 2543 0 объект > endobj xref 2543 151 0000000015 00000 н. 0000003352 00000 п. 0000005326 00000 н. 0000005463 00000 п. 0000005523 00000 н. 0000005630 00000 н. 0000005801 00000 п. 0000005933 00000 н. 0000006083 00000 н. 0000006212 00000 н. 0000006386 00000 п. 0000006510 00000 н. 0000006682 00000 н. 0000006804 00000 н. 0000006941 00000 н. 0000007077 00000 н. 0000007205 00000 н. 0000007330 00000 н. 0000007446 00000 н. 0000007617 00000 н. 0000007792 00000 н. 0000007929 00000 п. 0000008066 00000 н. 0000008250 00000 н. 0000008382 00000 п. 0000008514 00000 н. 0000008696 00000 н. 0000008824 00000 н. 0000008967 00000 н. 0000009147 00000 н. 0000009307 00000 н. 0000009467 00000 н. 0000009639 00000 н. 0000009804 00000 н. 0000009970 00000 н. 0000010147 00000 п. 0000010263 00000 п. 0000010429 00000 п. 0000010563 00000 п. 0000010700 00000 п. 0000010834 00000 п. 0000010961 00000 п. 0000011090 00000 п. 0000011211 00000 п. 0000011340 00000 п. 0000011510 00000 п. 0000011641 00000 п. 0000011783 00000 п. 0000011922 00000 п. 0000012101 00000 п. 0000012223 00000 п. 0000012350 00000 п. 0000012500 00000 п. 0000012659 00000 п. 0000012795 00000 п. 0000012975 00000 п. 0000013146 00000 п. 0000013279 00000 п. 0000013504 00000 п. 0000013667 00000 п. 0000013796 00000 п. 0000013951 00000 п. 0000014141 00000 п. 0000014316 00000 п. 0000014461 00000 п. 0000014672 00000 п. 0000014819 00000 п. 0000014977 00000 п. 0000015175 00000 п. 0000015336 00000 п. 0000015497 00000 п. 0000015718 00000 п. 0000015894 00000 п. 0000016038 00000 п. 0000016162 00000 п. 0000016307 00000 п. 0000016501 00000 п. 0000016661 00000 п. 0000016832 00000 п. 0000017000 00000 п. 0000017181 00000 п. 0000017335 00000 п. 0000017484 00000 п. 0000017646 00000 п. 0000017840 00000 п. 0000017977 00000 п. 0000018116 00000 п. 0000018265 00000 п. 0000018485 00000 п. 0000018670 00000 п. 0000018805 00000 п. 0000018971 00000 п. 0000019129 00000 п. 0000019259 00000 п. 0000019453 00000 п. 0000019602 00000 п. 0000019745 00000 п. 0000019896 00000 п. 0000020035 00000 п. 0000020202 00000 п. 0000020328 00000 п. 0000020460 00000 п. 0000020620 00000 п. 0000020741 00000 п. 0000020920 00000 н. 0000021041 00000 п. 0000021189 00000 п. 0000021337 00000 п. 0000021480 00000 п. 0000021601 00000 п. 0000021747 00000 п. 0000021881 00000 п. 0000022006 00000 п. 0000022127 00000 п. 0000022248 00000 п. 0000022299 00000 п. 0000023373 00000 п. 0000023595 00000 п. 0000051770 00000 п. 0000052923 00000 п. 0000053706 00000 п. 0000054783 00000 п. 0000055010 00000 п. 0000078752 00000 п. 0000079905 00000 п. 0000080688 00000 п. 0000080861 00000 п. 0000081070 00000 п. 0000085040 00000 п. 0000085138 00000 п. 0000085443 00000 п. 0000085772 00000 п. 0000085821 00000 п. 0000085952 00000 п. 0000086764 00000 п. 0000086799 00000 н. 0000086843 00000 п. 0000086878 00000 п. 0000220968 00000 н. 0000222685 00000 н. 0000223014 00000 н. 0000223063 00000 н. 0000223194 00000 н. 0000224006 00000 н. 0000224041 00000 н. 0000224085 00000 н. 0000224120 00000 н. 0000442589 00000 н. 0000444297 00000 н. 0000005303 00000 п. 0000003516 00000 н. трейлер ] / Информация 2540 0 R / Назад 2392742 >> startxref 0 %% EOF 2544 0 объект > / PageMode / UseOutlines / Outlines 2546 0 R / OpenAction [2545 0 R / FitH 1000] / Метаданные 2541 0 R >> endobj 2693 0 объект > транслировать xY} L ~ mh) 0. ! Fhaŗq5j.x = eA4l ** Ս] Qff`ʪhK ּ ܞ u ~>

@L

сеть — Что такое сокет?

Что это такое?

Розетка, или «розетка» может быть несколькими вещами:

Прежде всего, это модель мышления и интерфейс прикладного программирования (API) . Это означает, что у вас есть набор правил, которым вы должны следовать, и набор функций, которые вы можете использовать для написания программ, которые что-то делают в соответствии с точно указанным контрактом. В данном конкретном случае что-то означает обмен данными с другой программой.

API сокетов широко абстрагирует детали «коммуникации» в целом. Он инкапсулирует, с кем и как вы разговариваете, через одну (почти) последовательную и идентичную форму для формования печенья.
Вы можете создавать сокеты в разных «доменах» (например, «сокет unix» или «интернет-сокет») и с разными типами связи (например, сокет «дейтаграмма» или сокет «поток») и разговаривать с разными получателей, и все работает точно так же (ну, 99%, очевидно, есть незначительные различия, которые вам придется учитывать).

Вам не нужно знать (и вы даже не хотите знать!), Разговариваете ли вы с другой программой на том же компьютере или на другом компьютере, и есть ли между этими компьютерами сеть IPv4 или IPv6, или, может быть, некоторые другой протокол, о котором вы никогда не слышали.

socket — это также имя библиотечной функции (или syscall), которая создает «сокет », который представляет собой файл особого типа (все в Unix — это файл).

Как это сравнить с…

розетки относятся к той же категории, что и трубы, и именные трубы

Канал — это средство односторонней связи между устройством чтения и записи (оба являются программами) на одном компьютере. Он имитирует поток данных (как, например, TCP).
То есть, с точки зрения канала не существует отдельных «сообщений» или «блоков данных». Вы можете скопировать любой объем данных на «один конец», и кто-то другой может прочитать любой объем данных (не обязательно одинаковый и не обязательно за один раз) на «другом конце» в том же порядке байтов, что и вы. толкнул его.

Канал с именем — это просто канал , которому принадлежит имя в файловой системе . То есть это то, что выглядит и ведет себя так же, как файл, оно отображается в списке каталогов, и вы можете открывать его, записывать в него и т. Д. И т. Д. Обратите внимание, что вы также можете создавать специальные файлы сокетов (это будет именованный сокет) .

Сокет, с другой стороны, является средством двусторонней связи («дуплекс»), что означает, что вы можете писать и читать из одного и того же сокета, и вам не нужны два отдельных сокета для двусторонней коммуникация.
Кроме того, сокет может действовать как поток (идентичный каналу), или он может отправлять дискретные, ненадежные сообщения, или он может отправлять дискретные упорядоченные сообщения (первые два работают в любом домене, последний — только в «unix domain «). Он может отправлять сообщения (или имитировать поток) кому-то на совершенно другом компьютере. При определенных условиях сокет может даже выполнять форму связи «один ко многим» (многоадресную рассылку).

Имея это в виду, ясно, что сокеты делают что-то гораздо более сложное, и обычно имеют больше накладных расходов, чем каналы (которые в основном представляют собой не более чем простой memcpy в и из буфера!), Но если вы создаете локальный розетки (т.е. на том же компьютере), операционная система обычно применяет сильно оптимизированный быстрый путь, так что на самом деле нет большой разницы.

межпроцессное взаимодействие иногда упоминается в отношении сетей

Да, сокеты — это один из возможных способов межпроцессного взаимодействия (общая память и каналы являются примерами альтернатив). В то же время они используются для «сетевого взаимодействия», как объяснялось выше.

4.3.2 Подключение с помощью сокетов Unix и именованных каналов Windows

4.3.2 Подключение с помощью сокетов Unix и именованных каналов Windows

В Unix для соединений MySQL Shell по умолчанию используются сокеты Unix при соблюдении следующих условий:

  • Порт TCP не указан.

  • Имя хоста не указано или равно локальный хост .

  • - розетка или -S Опция указана, с или без путь к файлу сокета.

Если вы укажете --socket без значение и без знака равенства, или -S без значения, используется файл сокета Unix по умолчанию для протокола. если ты укажите путь к альтернативному файлу сокета Unix, этот сокет файл используется.

Если имя хоста указано, но не localhost , TCP-соединение установлено вместо. В этом случае, если порт TCP не указан, используется значение по умолчанию 3306.

В Windows для подключений MySQL Shell с использованием классический протокол MySQL, если вы указываете имя хоста как точку (.), Оболочка MySQL подключается с помощью именованного канала.

  • Если вы подключаетесь с использованием строки подключения, подобной URI, укажите пользователя @.

  • Если вы подключаетесь с использованием пар ключ-значение, укажите {"host": "."}

  • Если вы подключаетесь по индивидуальным параметрам, укажите --host =. или -h.

По умолчанию используется имя канала MySQL . Ты можно указать альтернативный именованный канал, используя - опция сокета или как часть URI-подобного строка подключения.

В строках, подобных URI, путь к файлу сокета Unix или Windows именованный канал должен быть закодирован с использованием либо процентного кодирования, либо заключить путь в круглые скобки. Скобки исключают необходимо процентное кодирование символов, таких как / символ разделителя каталогов. Если путь в файл сокета Unix включается в URI-подобную строку как часть строки запроса, ведущая косая черта должна быть закодирована в процентах, но если он заменяет имя хоста, ведущая косая черта не должна быть закодировано в процентах, как показано в следующих примерах:

  mysql-js> \ connect [email protected]?socket=%2Ftmp%2Fmysql.sock
mysql-js> \ подключение пользователя @ localhost? socket = (/ tmp / mysql.sock)
mysql-js> \ подключение [email protected]/tmp%2Fmysql.sock
mysql-js> \ подключить пользователя @ (/ tmp / mysql.носок)

Только в Windows к именованному каналу должен добавляться символы \\. \ , а также либо закодировано с использованием процентного кодирования или заключено в круглые скобки, как показано в следующих примерах:

  (\\. \ Named: pipe)
\\. \ с именем% 3Apipe

Важно

В Windows, если подключены один или несколько сеансов MySQL Shell к экземпляру MySQL Server с использованием именованного канала, и вам необходимо выключите сервер, вы должны сначала закрыть MySQL Shell сеансы. Сеансы, которые все еще связаны таким образом, могут привести к зависанию сервера во время процедуры выключения. Если это произойдет, выйдите из MySQL Shell, и сервер будет продолжить процедуру выключения.

Для получения дополнительной информации о подключении к файлам сокетов Unix и Именованные каналы Windows, см. Подключение к серверу MySQL с помощью параметров команды и Подключение к серверу с помощью строк типа URI или пар ключ-значение.

Утилиты для сокетов

Система скриптов \ main \ socket.В ijs есть определения для работы с сокетами.

Первый элемент результата всех команд сокетов — это код результата. 0, если ошибки не было, или это номер ошибки. Утилита sderror возвращает текстовое название номера ошибки.

Некоторые команды сокетов принимают в качестве аргументов целочисленные константы, а некоторым из этих констант даны имена в socket. ijs. Например, SOCK_STREAM — 1.

Сокет может быть блокирующим или неблокирующим. Глагол, такой как sdrecv , будет зависать на блокирующем сокете, пока не завершится.На неблокирующем сокете sdrecv немедленно возвращается с кодом результата EWOULDBLOCK 10035 . В Windows рекомендуется использовать неблокирующие сокеты.

Сокет, созданный с помощью sdsocket , является блокирующим сокетом. Глагол sdioctl может сделать его неблокирующим.

Глагол sdselect возвращает информацию о состоянии сокета и указывает, есть ли у него данные для чтения, готов ли он к записи или произошла ошибка.

Адреса, используемые с сокетами, состоят из 3 частей: семья, адрес, порт.Первое — это целое число, указывающее тип адреса. В настоящее время это всегда AF_INET (семейство адресов в Интернете). Вторая часть представляет собой строку, состоящую из чисел от 1 до 4, разделенных точками. Третья часть — это целочисленный порт.

sdsocket семейство, тип, протокол
sdsocket ''

Создает новый сокет. Сокет идентифицируется целым числом. Семейство должно быть AF_INET , как определено в sockets.ijs.Тип может быть любым из значений SOCK_ , но обычно это SOCK_STREAM . Протокол должен быть 0 . Результатом является номер сокета, который можно использовать в качестве аргумента сокета для других команд. Аргумент » эквивалентен AF_INET, SOCK_STREAM, 0
 sdrecv розетка, кол-во, флаги
Получает данные из сокета. Счетчик — это максимальный объем данных, которые будут получены. Флаги взяты из значений MSG_ и обычно составляют 0 .Результатом является список в рамке. Первый элемент — это код результата, а второй — данные. Данных может быть получено меньше, чем подсчитано.

Если сокет блокируется и данных нет, глагол будет зависать, пока не появятся данные.

Если сокет неблокирующий и нет данных, он немедленно возвращает код результата EWOULDBLOCK 10035 .

sdioctl можно использовать, чтобы узнать, сколько данных доступно для сокета.

Если сокет на другом конце закрыт, то сокет будет в списке готовых к чтению sdselect , а sdrecv немедленно получит 0 символов без ошибок.

Если для сокета было выполнено sdasync , то socket_handler '' запускается всякий раз, когда доступны новые данные.

 sdrecv sk, 1000, 0
 data sdsend socket, флаги
Левый аргумент — это данные для отправки. Флаги взяты из значений MSG_ и обычно равны 0.

Блокирующие и неблокирующие сокеты работают с sdsend аналогично sdrecv .

Второй элемент результата указывает, сколько символов было фактически отправлено. Это может быть меньше, чем было запрошено, и вам нужно снова позвонить sdsend , чтобы отправить оставшиеся данные.

 'тестирование 1 2 3' sdsend sk, 0
 sdrecv из сокета, кол-во, флаги
Похож на sdrecv , за исключением того, что он используется с сокетом SOCK_DGRAM . В результате есть дополнительные элементы, дающие адрес источника данных.
 data sdsendto socket; флаги; семья ; адрес ; порт
Подобно sdsend, за исключением того, что он обычно используется с сокетом SOCK_DGRAM , и аргумент включает адрес для отправки данных.
 'test' sdsend sk; 0; AF_INET; '127.0.0.1'; 800
 sdclose розетка
Закройте сокет.
 разъем sdconnect, семейство, адрес, порт
Подключите розетку к розетке, указанной по адресу.

sdconnect на блокирующем сокете будет зависать до завершения и вернет либо код результата 0, указывающий на успех, либо код ошибки.

sdconnect на неблокирующем сокете немедленно возвращает EWOULDBLOCK 10035 . Система попытается установить соединение асинхронно. В случае успеха сокет будет помечен как готовый к записи в sdselect . В случае сбоя подключения сокет будет помечен как ошибка в sdselect .

 sdconnect sk; AF_INET; '127.0.0.1'; 800
 sdbind сокет, семейство, адрес, порт
Привязать сокет к адресу. Адрес может быть », если сокет будет использоваться для прослушивания подключений к любому адресу на машине. Если номер порта равен 0, система назначит порт (который можно запросить с помощью sdgetsockname ).

Связывание обычно выполняется с помощью сокета, который будет прослушивать соединения.

 sdbind sk; AF_INET; ''; 800 NB. любые подключения к 800
 гнездо SDListen, номер
Настройте сокет на прослушивание подключений. Бинд, должно быть, был сделан. Число — это предел для подключений в очереди. Хост обычно устанавливает этот предел от 1 до 5.

Когда соединение установлено, сокет помечается в sdselect как готовый к чтению. Когда все будет готово, следует выполнить sdaccept .

 sdaccept розетка
Когда прослушивающий сокет помечен как готовый к чтению в sdselect , тогда можно сделать accept, чтобы создать новый сокет для этого конца канала. Новый сокет является клоном прослушивающего сокета и имеет все его атрибуты. В частности, если прослушивающий сокет неблокирующий или был помечен как sdasync , то новый сокет тоже. Результат — код результата и новый сокет.
sdselect читать; записывать ; ошибка ; тайм-аут
sdselect '
Аргумент — это список из 4 элементов. Первый — это список сокетов, которые нужно проверить на готовность к чтению, второй — это список для проверки на готовность к записи, а третий — это список для проверки на наличие ошибок. Последний элемент — это значение тайм-аута в миллисекундах. Если он равен 0, выбор не блокируется и немедленно возвращается. Если тайм-аут не равен 0, он вернется, как только появится сокет для отчета, но не будет ждать дольше, чем значение тайм-аута.

Пустой аргумент проверяет все сокеты на все условия с таймаутом 0.

Результат имеет код результата и 3 списка сокетов. Первый — это список готовых к чтению сокетов. Второй — это список готовых к записи сокетов. Последний — это список сокетов, в которых произошла ошибка.

Готовые к чтению сокеты — это сокеты с данными, доступными для sdrecv или прослушивающие сокеты с входящим подключением.

 сокет sdgetsockopt, option_level, option_name
Возвращает значение параметра сокета.
 sdgetsockopt sk, SOL_SOCKET, SO_DEBUG
sdgetsockopt sk, SOL_SOCKET, SO_LINGER
 сокет sdsetsockopt, уровень_параметра, имя_параметра, значение ...
Установите значение параметра сокета.
sdsetsockopt sk, SOL_SOCKET, SO_DEBUG, 1
sdsetsockopt sk, SOL_SOCKET, SO_LINGER, 1, 66
 гнездо sdioctl, опция, значение
Чтение или запись управляющей информации сокета.
sdioctl sk, ФИОНБИО, 0 NB. установить блокировку
sdioctl sk, ФИОНБИО, 1 примечание. установить неблокирующий
sdioctl sk, FIONREAD, 0 NB. количество данных, готовых к чтению
 sdgethostname '
Возвращает имя хоста.
 sdgetpeername socket
Возвращает адрес сокета, к которому подключен этот сокет.
 sdgetsockname сокет
Обратный адрес этого сокета.
 sdgethostbyname имя
Возвращает адрес по имени.
   sdgethostbyname 'localhost'
+ - + - + --------- +
| 0 | 2 | 127.0.0.1 |
+ - + - + --------- +
   sdgethostbyname> 1 {sdgethostname ''
+ - + - + ------------- +
| 0 | 2 | 204.92.48.126 |
+ - + - + ------------- +
   sdgethostbyname 'www.jsoftware.com'
+ - + - + -------------- +
| 0 | 2 | 198.53.145.167 |
+ - + - + -------------- +
 sdgethostbyaddr AF_INET, имя_адреса
Возвращает имя из адреса.
 sdgethostbyaddr 2; '127.0.0.1'
+ - + --------- +
| 0 | localhost |
+ - + --------- +

Розетки
 ''
Код результата возврата и все номера сокетов.
 sdwsaasync разъем
Сделайте сокет неблокирующим и заставьте систему запускать предложение socket_handler » всякий раз, когда состояние сокета изменилось.
 sdcleanup '
Закройте все сокеты и освободите все ресурсы сокета.

Распространенные ошибки сокетов FTP | Поддержка HostGator

HostGator стремится упростить перенос вашего сайта на новую учетную запись хостинга. Мы можем передать файлы веб-сайтов, базы данных, скрипты и один бесплатный перенос регистрации домена.

Что дает мне право на бесплатный перевод?

HostGator предоставляет бесплатные переводы для новых учетных записей в течение 30 дней после регистрации , а также для новых обновленных учетных записей. Для обновленных учетных записей это должно быть межсерверное обновление.Обратите внимание, что аккаунты с пониженной версией не имеют права на бесплатные переводы.

В зависимости от типа учетной записи, которую вы регистрируете, мы предлагаем разное количество бесплатных переводов. Пожалуйста, обратитесь к таблице ниже, чтобы увидеть, что мы включаем в новые пакеты.

Полные передачи cPanel — это количество включенных передач cPanel в cPanel.

Макс. Ручные переводы — это максимальное количество ручных переводов, включенных в вашу учетную запись.

Всего бесплатных переводов — это общее количество веб-сайтов, которые мы переместим для вас.

? Стандартный )
Тип учетной записи Всего бесплатных переводов Полные переводы cPanel Макс. Ручные переводы
? Общий 1 1 2 1
? Торговый посредник 30 30 2 30 1 Безлимитный 2 10 на уровень VPS
? Выделенный (базовый) Безлимитный 1 Неограниченный 2 75
Безлимитный 1 Безлимитный 2 100

1 Хотя мы можем делать неограниченные переводы cPanel на cPanel для вас, в зависимости от вашей учетной записи, у вас будет ограниченное количество ручных переводов .

2 Полная передача cPanel включает все домены, дополнительные домены, поддомены и настройки cPanel. Это также будет включать вашу электронную почту и учетные записи электронной почты. Обратите внимание, что для этого требуется, чтобы генератор резервных копий cPanel вашего старого хоста был активен.

Несколько примеров. Учетная запись торгового посредника Aluminium включает до 30 бесплатных переводов. Из этих 30 у вас может быть 20 переводов cPanel на cPanel и 10 переводов вручную, или любая комбинация этих двух, что в сумме составляет 30 или менее веб-сайтов.Другой пример: выделенный сервер Pro включает неограниченное количество передач cPanel на cPanel, это означает, что вы можете перенести 150 сайтов (или даже больше). Кроме того, поскольку общее количество переводов неограничено, вы можете использовать до 100 переводов вручную.

Для получения дополнительной информации см. Нашу статью о поддержке переводов, свяжитесь с нашим отделом переводов по адресу [email protected] com или позвоните по телефону 866.96.GATOR

CloseEvent — веб-API | MDN

CloseEvent отправляется клиентам, использующим WebSockets, когда соединение закрывается.Он доставляется слушателю, указанному в атрибуте onclose объекта WebSocket .

Этот интерфейс также наследует свойства от своего родителя, Event .

CloseEvent.code Только чтение
Возвращает короткое замыкание без знака , содержащее код закрытия, отправленный сервером. Следующие значения являются разрешенными кодами состояния. Следующие определения взяты с веб-сайта IANA [Ref].Обратите внимание, что коды 1xxx являются только внутренними для WebSocket и не имеют того же значения, что и передаваемые данные (например, когда протокол уровня приложения недействителен). В Firefox можно указать только разрешенные коды: 1000 и 3000–4999 [Источник, Ошибка].
0 999 Зарезервировано и не используется.
1000 Нормальное закрытие Нормальное закрытие; соединение успешно завершилось, независимо от цели, для которой оно было создано.
1001 Уходя Конечная точка отключена либо из-за сбоя сервера, либо из-за того, что браузер уходит со страницы, открывшей соединение.
1002 Ошибка протокола Конечная точка завершает соединение из-за ошибки протокола.
1003 Неподдерживаемые данные Соединение разрывается, поскольку конечная точка получила данные того типа, который она не может принять (например, конечная точка только для текста получила двоичные данные).
1004 Зарезервировано. Значение может быть определено в будущем.
1005 Статус не получен Зарезервировано. Указывает, что код состояния не был предоставлен, хотя он ожидался.
1006 Аномальное закрытие Зарезервировано. Используется, чтобы указать, что соединение было закрыто ненормально (то есть без отправки кадра закрытия), когда ожидается код состояния.
1007 Неверные данные полезной нагрузки кадра Конечная точка завершает соединение, потому что было получено сообщение, содержащее несогласованные данные (например, данные в текстовом сообщении, отличные от UTF-8).
1008 Нарушение правил Конечная точка завершает соединение, поскольку она получила сообщение, нарушающее ее политику. Это общий код состояния, используемый, когда коды 1003 и 1009 не подходят.
1009 Сообщение слишком большое Конечная точка завершает соединение, поскольку получен слишком большой фрейм данных.
1010 Отсутствует добавочный номер Клиент разрывает соединение, поскольку ожидал, что сервер согласует одно или несколько расширений, но сервер этого не сделал.
1011 Внутренняя ошибка Сервер завершает соединение, потому что он обнаружил непредвиденное условие, которое помешало ему выполнить запрос.
1012 Перезапуск службы Сервер прерывает соединение, потому что перезапускается. [Ссылка]
1013 Попробовать позже Сервер прерывает соединение из-за временного состояния, например он перегружен и отказывается от некоторых своих клиентов. [Ссылка]
1014 Плохой шлюз Сервер действовал как шлюз или прокси и получил недопустимый ответ от вышестоящего сервера. Это похоже на код состояния HTTP 502.
1015 Рукопожатие TLS Зарезервировано. Указывает, что соединение было закрыто из-за неспособности выполнить рукопожатие TLS (например, сертификат сервера не может быть проверен).
1016 1999 Зарезервировано для будущего использования стандартом WebSocket.
2000 2999 Зарезервировано для использования расширениями WebSocket.
3000 3999 Доступно для использования библиотеками и фреймворками. Не может использоваться приложениями. Доступно для регистрации в IANA в порядке очереди.
4000 4999 Доступно для использования приложениями.
CloseEvent.reason Только чтение
Возвращает DOMString , указывающую причину, по которой сервер закрыл соединение.Это зависит от конкретного сервера и подпротокола.
CloseEvent.wasClean Только чтение
Возвращает Boolean , который указывает, было ли соединение закрыто полностью.

Этот интерфейс также наследует методы своего родителя, Event .

CloseEvent.initCloseEvent () Этот API не стандартизирован. Это устаревший API, работа которого больше не гарантируется.
Инициализирует значение созданного CloseEvent . Если событие уже отправлено, этот метод ничего не делает. Больше не используйте этот метод, используйте вместо него конструктор CloseEvent () .

Таблицы BCD загружаются только в браузере

DIGITAL TCP / IP Services для OpenVMS

Значение внешней переменной errno устанавливается всякий раз, когда ошибка возникает во время вызова любой из подпрограмм библиотеки времени выполнения DEC C. В ошибки определены в errno.h . Используйте значение errno , чтобы получить более подробное описание ошибки. Потому что errno не сбрасывается при успешных вызовах, следует проверять только его значение когда указана ошибка.

Большинство вызовов подпрограмм библиотеки времени выполнения DEC C возвращают один или несколько ценности. Любое состояние ошибки обозначается иначе невозможным возвращаемое значение. Обычно это -1.Индивидуальные описания распорядка уточняйте детали.

Все коды возврата и значения из подпрограмм имеют тип целое число если иное не отмечено. Номер ошибки также доступен в внешняя переменная errno , которая не очищается при успешном завершении звонки. Значения errno можно преобразовать в сообщение, аналогично тому, что обнаружено в системах UNIX, с использованием ошибки perror функция. Переменная vaxc $ errno также может быть возвращена как ошибка.

В этой главе описаны два типа процедур связи, которые позволяют вы пишете интернет-программы:

В этом разделе описаны основные процедуры связи.

Эта процедура завершает первое соединение в очереди ожидающих соединений, создает новый сокет с теми же свойствами, что и s и выделяет и возвращает новый дескриптор для сокета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
Таблица 5-2 Значения ошибок
Значение Значение
EADDRINUSE Адрес уже используется.
Каждый адрес можно использовать только один раз.
EADDRNOTAVAIL Невозможно назначить запрошенный адрес.
Обычно эти значения являются результатом попытки создать сокет с адрес не на этой машине.
EAFNOSUPPORT Семейство адресов не поддерживается семейством протоколов.
Был использован адрес, несовместимый с запрошенным протоколом.
НАСТОЛЬКО Операция уже выполняется.
Была предпринята попытка выполнить операцию с неблокирующим объектом, у которого уже был операция в процессе.
ECONNABORTED Программное обеспечение вызвало разрыв соединения.
Прерывание соединения было вызвано внутренней причиной вашего хост-компьютера.
ECONNREFUSED В соединении отказано.
Невозможно установить соединение, потому что целевая машина активно отказалась Это. Обычно это происходит в результате попытки подключиться к сервису, неактивен на чужом хосте.
ECONNRESET Сброс соединения одноранговым узлом.
Соединение было принудительно закрыто одноранговым узлом. Обычно это происходит из партнер, выполняющий выключение () звонок.
EDESTADDRREQ Требуется адрес назначения.
Требуемый адрес был пропущен при операции с сокетом.
EHOSTDOWN Хост не работает.
Не удалось выполнить операцию сокета, потому что целевой хост не работает.
EHOSTUNREACH Нет маршрута к хосту.
Попытка выполнить операцию сокета на недоступном хосте.
АЙНПРОГРЕСС Операция сейчас в процессе.
Операция, для выполнения которой требуется много времени, например connect () , была предпринята попытка на неблокирующем объекте.
EISCONN Розетка уже подключена.
А connect () запрос был сделан на уже подключенном сокете; или, а sendto () или sendmsg () запрос к подключенному сокету указан пункт назначения, отличный от подключенного абонента.
ELOOP Слишком много уровней символических ссылок.
Поиск имени пути включал более восьми символических ссылок.
EMSGSIZE Сообщение слишком длинное.
Сообщение, отправленное через сокет, было больше внутреннего буфера сообщений.
ENAMETOOLONG Слишком длинное имя файла.
Компонент имени пути превышает 255 символов или весь путь имя превышает 1023 символа.
ВСТУПИТЬ Сеть не работает.
Операция сокета обнаружила неработающую сеть.
ENETRESET Сеть разорвала соединение при сбросе.
Хост, к которому вы были подключены, сломался и перезагрузился.
ENETUNREACH Сеть недоступна.
Попытка выполнить операцию сокета в недоступной сети.
ENOBUFS Нет доступного буферного пространства.
Операция с розеткой или трубой не была выполнена, потому что система не хватало буферного пространства.
ENOPROTOOPT Протокол недоступен.
Плохой вариант указан в getsockopt () или setsocketopt () вызов.
ENOTSOCK Операция сокета на не сокете.
ENTOTCONN Розетка не подключена.
Запрос на отправку или получение данных был запрещен, поскольку сокет Нет соединения.
EOPNOTSUPP Операция не поддерживается.
Например, попытка принять соединение с сокетом дейтаграммы.
EPFNOSUPPORT Семейство протоколов не поддерживается.
Семейство протоколов не было настроено в системе или нет реализация для него существует.
EPROTONOSUPPORT Протокол не поддерживается.
Протокол не был настроен в системе или нет реализация для него существует.
EPROTOTYPE Неправильный тип протокола для сокета.
Был указан протокол, который не поддерживает семантику запрошенный тип сокета.Например, вы не можете использовать ARPA Internet UDP. протокол с типом СОК_ПОТОК .
ЭШУТДАУН Не удается отправить после отключения сокета.
Запрос на отправку данных был отклонен, поскольку сокет уже был закрыт предыдущим выключение () звонок.
ESOCKTNOSUPPORT Тип сокета не поддерживается.
В системе не настроена поддержка типа сокета. или его реализации не существует.
ЭТИМЕДУТ Время соединения истекло.
А connect () запрос не удалось, потому что подключенная сторона не сделала ответьте должным образом через некоторое время. (Период ожидания зависит от протокола связи.) A connect () запрос или операция с удаленным файлом не удалась из-за подключенная сторона не ответила должным образом через период времени, зависит от протокола связи.
ETOOMANYREFS Слишком много ссылок: склейка невозможна.
EVMSERR Непереводимый код ошибки, специфичный для OpenVMS.
Таблица 6-1 Базовые процедуры связи
Порядок Описание
принять () Принимает подключение к пассивному сокету.
привязка () Привязывает имя к сокету.
закрыть () Закрывает соединение и удаляет дескриптор сокета.
соединить () Инициирует соединение с сокетом.
слушать () Устанавливает максимальный лимит невыполненных запросов на соединение для TCP разъем.
читать () Читает байты из файла или сокета и помещает их в определяемый пользователем буфер.
чтение () Не реализована.
recv () Получает байты из подключенного сокета и помещает их в определяемый пользователем буфер.
получить от () Получает байты для сокета из любого источника.
recvmsg () Получает байты в сокете и помещает их в разрозненные буферы.
выберите () Разрешает опрос или проверку группы сокетов на активность ввода-вывода.
отправить () Посылает байты через сокет подключенному партнеру.
sendmsg () Отправляет собранные байты через сокет в любой другой сокет.
отправить () Посылает байты через сокет в любой другой сокет.
выключение () Завершает полностью или частично двунаправленное соединение на сокете.
розетка () Создает конечную точку для связи, возвращая дескриптор сокета.
написать () Записывает байты из буфера в файл или сокет.
написатьv () Не реализована.
Таблица 6-2 Процедуры поддержки связи
Порядок Описание
decc $ get_sdc () Возвращает канал ввода-вывода OpenVMS устройства сокета, связанный с дескриптор сокета (для использования с DEC C).
gethostbyaddr () Ищет в базе данных хостов запись хоста с заданным адресом.
gethostbyname () Ищет в базе данных хостов запись хоста с заданным именем или псевдоним.
gethostname () Возвращает полное имя локального хоста.
getnetbyaddr () Ищет в сетевой базе данных сетевую запись с заданным адресом.
getnetbyname () Ищет в сетевой базе данных сетевую запись с заданным именем или псевдоним.
getnetent () Читает следующую запись в сетевой базе данных.
getpeername () Возвращает имя подключенного однорангового узла.
getprotobyname () Ищет в базе данных протоколов, пока не будет найдено подходящее имя протокола. или до тех пор, пока не будет обнаружен конец файла.
getprotobynumber () Ищет в базе данных протоколов, пока не будет найден соответствующий номер протокола. найден или пока не обнаружен конец файла.
getprotoent () Читает следующую строку в базе данных протоколов.
getservbyname () Получает информацию об указанной службе из сетевых служб. база данных.
getservbyport () Получает информацию об названном порте из базы данных сетевых служб.
getsockname () Возвращает имя, связанное с сокетом.
getsockopt () Возвращает параметры, установленные для сокета.
тонн () Преобразует длинные слова из хоста в сетевой порядок байтов.
часов () Преобразует короткие целые числа из хоста в сетевой порядок байтов.
inet_addr () Преобразует интернет-адреса в текстовой форме в числовые. адреса.
inet_lnaof () Возвращает часть адреса локальной сети из Интернет-адреса.
inet_makeaddr () Возвращает интернет-адрес с учетом сетевого и локального адресов. в этой сети.
inet_netof () Возвращает часть адреса Интернет-сети из Интернет-адреса.
inet_network () Преобразует текстовую строку с завершающим нулем, представляющую интернет-адрес в сетевой адрес в формате локального хоста.
inet_ntoa () Преобразует интернет-адрес в строку ASCII (с завершающим нулем).
ioctl () Управляет устройствами. Используется для установки сокетов для неблокирующего ввода-вывода.
нтоль () Преобразует длинные слова из сетевого порядка байтов в порядок байтов хоста.
нтос () Преобразует короткие целые числа из сетевого порядка байтов в порядок байтов хоста.
setsockopt () Устанавливает параметры сокета.
vaxc $ get_sdc () Возвращает канал ввода-вывода OpenVMS устройства сокета, связанный с дескриптор сокета (для использования с VAX C).
