подробная инструкция. Чтобы изображение было качественным

Спутниковое телевидение сегодня есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип действия такого телевидения заключается в передаче данных через спутник Земли от передающего центра на принимающий прибор к потребителю. Передача данных отличается высоким качеством. Обеспечить качество изображения и звука позволяет правильная установка и настройка оборудования. Для монтажа и наладки можно вызвать сервисного специалиста, но установить и отрегулировать систему можно самостоятельно.

Тарелка является основополагающим элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Данная форма выбрана неслучайно. Сигналы, поступающие от спутника, достигая тарелки, концентрируются в одной центральной точке – в круговом конвекторе, что позволяет получать высокий уровень связи.

От конвектора информация по кабельной трассе поступает в ресивер, где преобразуется и выводится на экран телевизора.

Теперь зная принцип передачи сигнала, становится понятно, что спутниковая антенна должна устанавливаться по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно прочерчиваем линию от антенны в направлении передаточного устройства. На пути линии траектории не должны присутствовать деревья, здания, сооружения, конструкции, которые могли бы преграждать путь или искажать сигнал. Запомните! Спутниковый сигнал не может проходить сквозь стены.
2. Фиксируем антенну на высотной точке. Ей поможет стать крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать тарелку на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегаем места на здании, в которых скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
5. Монтируем антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой тарелки Триколор ТВ поможет избежать первых ошибок в настройке телевидения самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ не нужно полностью затягивать болты, т.к. возможно придется изменять наклон и положение конструкции во время настройки.

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

1. При помощи высокочастотного (ВЧ) антенного кабеля.
2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Чтобы изображение было качественным

До этапа поиска сигнала необходимо провести несколько действий в самих настройках спутникового телевидения:

1. На пульте управления ресивера нажмите кнопку «Меню».
2. В графе «Установка» нажимаем «ОК».
3. Вводим «0000».
4. В выплывающем окне нажимаем «ОК».
5. Выбираем пункт «Установка антенны» и жмём «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Сила сигнала», показывающие уровень получаемого потока информации. Оптимальный показатель передачи должен быть не меньше 70%.

Причинами низкого уровня сигнала может быть неправильная сборка оборудования или неточное положение антенны. Если кабель подключен правильно, то регулировать значение поступающего сигнала нужно, изменяя положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливаясь каждый шаг на несколько секунд, чтобы не упустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено максимально вверх.

Важно! При настройке антенны следите, чтобы ваше тело не стало преградой для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения заполнения шкал на экране телевизора. Заполнение одной шкалы свидетельствует о том, что устройство связывается не со спутником.

Поэтому продолжаем поиск. После наполнения шкал до нужного значения на мониторе пойдет изображение. Когда настройка завершена, закручиваем болты крепления кронштейна до упора.

Настройка прибор Триколор ТВ самостоятельно не занимает много времени и не требует наличие особых и специальных навыков и умений. В целом, на введение в пользование спутникового телевидения потребуется не более 3 часов. Заключительным этапом настройки стает регистрация самого спутникового приемника.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

Следуя подробным инструкциям, приведенным в статье, вы сможете без чьей-либо помощи настроить Триколор ТВ. Приступим!

1. Для начала соберите антенну по прилагаемой инструкции. После того, как вы собрали антенну Триколор ТВ, вам будет необходимо её установить. Выберите место размещения антенны и жестко ее там закрепите. Если вы устанавливаете антенну на балконе, то просверлите перегородку насквозь и болтами прикрепите к ней антенну. К стене антенну рекомендуется прикреплять на саморасклинивающиеся анкеры.
2. Смонтированную антенну необходимо повернуть в направлении солнца примерно в 16-17 часов дня, при этом наклонив её слегка вперед (около 3-5 градусов). На пути приема сигнала спутника могут быть препятствия, которые будут в значительной степени искажать или вовсе гасить прием сигнала. К таким препятствиям могут относиться не только деревья, заборы, стены и пр., но и стекла окон.
3. Когда антенна установлена по направлению к спутнику, закрепите её на кронштейне, но пока не затягивайте до конца. Установка струбцины обеспечит вам свободное вращение антенны.
4. Ресивер присоедините к конвертору при помощи кабеля. Теперь вы можете приступить к настройке.

Вам необходимо настроить антенну на спутник Бонум 1. Для этого в ресивер необходимо задать данные транспондера. Он будет искать для вас спутниковый сигнал.

1. Откройте «Меню», выберите «Установка антенны» или «Поиск транспондера».
2. Занесите параметры транспондера (частота — 12226; поляризация – горизонтальная; скорость потока – 27500).
3. Посмотрите тип конвертора (LNB), выставленного в настройках. Правильные данные: тип конвертора – «Одиночный», частота гетеродина – 10750.
4. Затем откройте пункт «Уровень сигнала» (Scan). С помощью метода сканирования сектора происходит поиск сигнала спутника. Когда вы приближаетесь к спутнику, шкала должна возрастать. Здесь важно помнить о препятствиях, упомянутых выше. В современных тюнерах обычно две шкалы уровня: «уровень» (сигнал), показывающий ПЧ на входе тюнера, полезный сигнал спутника и различные шумы; и «качество» – эта шкала показывает уровень полезного сигнала по заданным параметрам.
5. Спутниковый сигнал пойман, если вы видите появившийся уровень шкалы «Качество», по которой будет проходить следующий этап настройки. Шкала «Качество» может быть в любом из пунктов «Меню». Она может располагаться как вертикально, так и горизонтально. Это зависит от марки вашего ресивера. Одно можно сказать однозначно: если опция «питание LNB» отключена, то шкала будет показывать нулевое значение.
6. Начинайте сканирование второй шкалы с того положения, в котором вы установили антенну. Поворачивайте её в стороны на 10-15 градусов. Это необходимо делать очень медленно, потому что требуется время для обработки цифрового сигнала. Если он будет успешно пойман, нижняя полоска шкалы «Качество» окрасится. Продолжайте осторожно поворачивать антенну, пока не добьетесь как можно более высокого значения.

Если поймать спутниковый сигнал не получилось с первого раза, то можно изменить положение антенны, подняв ее вверх или вниз. После этого следует повторить сканирование с самого начала.

31 июля 2017 года были произведены изменения в вещании, направленные на разделение региональных телеканалов по соответствующим спискам и призванные сделать просмотр данных телеканалов более удобным.

Для корректного отображения списка телеканалов выполните следующие действия:

1. Нажмите кнопку «Меню» и выберите пункт «Настройки».

2. Выберите пункт «Заводские установки» и нажмите «ОК».

3. Подтвердите сброс настроек приёмника до заводских, сначала нажав на пульте красную кнопку «F1» или «Info», а затем выбрав вариант «Да».

4. После этого приёмник перезагрузится. Дождитесь появления на экране надписи как на рисунке ниже и нажмите кнопку включения приёмника (Standby).

5. Выберите языки меню приёмника и аудио, после чего нажмите кнопку «Далее».

6. Выберите оператора «Триколор ТВ» и нажмите кнопку «Далее».

8. На автоматическом поиске убедитесь, что установлена антенна «Триколор ТВ» (при стандартном подключении приёмника к антенне рекомендуется оставить настройки по умолчанию), и нажмите «Далее».

9. Выберите подходящий вам регион. Для выбора будут доступны 3 региона — «Основной», «Москва +0 ч.» и «Москва +2 ч.».

Внимание! Необходимо выбрать один из двух регионов — «Москва +0 ч.» или «Москва +2 ч.» — в зависимости от региона вашего проживания. В первом случае все телеканалы будут транслироваться по московскому времени, во втором — часть телеканалов будет транслироваться со смещением во времени на +2 часа от московского.

При выборе региона «Основной» в списке каналов будет сохранён один информационный телеканал.

10. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Относительно недавно мы могли смотреть лишь несколько каналов, сигнал которых ловила наша антенна. Сейчас, когда телевиденье стало настолько прогрессивным, что доступ к каналам передается через спутник, лучи которого ловят спутниковые тарелки, мы можем увидеть нескончаемое множество передач. Одной из самых известных компаний предоставляющих спутниковое телевиденье является Триколор ТВ. Однако чтобы воспользоваться этим достижением науки, его нужно не только приобрести, но и правильно подключить. Как это сделать самостоятельно – читайте далее.

Чтобы понять, как подключить спутниковое телевидение, нужно понять, что представляет собой такая технология и как она работает. Только в этом случае, вы сможете понять смысл, всех описанных нами действий и выполнить их максимально точно.

Если упростить описание работы такой системы, то передающий центр кодирует информацию и отправляет ее на спутник, который в свою очередь отражает полученные данные на спутниковую антенну. Таким образом, вашему телевизору становятся доступны каналы, качество которых находится на самом высоком уровне.

Главным компонентом, которым обладает такое устройство, является спутниковая тарелка. Обычно она сделана из металла и имеет форму вогнутой линзы.

Благодаря форме антенны, все пойманные ею сигналы отражаются в одну точку, в которой устанавливается конвертор. Далее происходит перенаправление сигнала на спутниковый тюнер, который носит название ресивер. Данный прибор раскодирует полученную информацию в понятную форму и посылает ее на выходы вашего телевизора.

Вы можете приобрести весь комплект, который можно установить на один телевизор вместо старого приемника. Докупить недостающие детали. Также такое устройство подключается к двум телевизорам и планшету по одной абонентской плате.

Данные компоненты покупаются в специализированных магазинах. Далее подключение производит мастер. Также вы можете установить спутниковое телевиденье своими руками.

Спутниковое телевиденье можно установить даже там, где наблюдается плохое улавливание сигналов. Например, если вы много времени проводите на даче, то вам ни чего не помешает подключить его там. Также данный тип телевиденья работает в Казахстане. Спутниковыми услугами может пользоваться даже Сибирь.

Место положения спутника и настройка Триколор ТВ

Спутник посылает сигнал тарелке с высоты 38000 километров. Его сигнал напоминает тонкий прожекторный луч, который, к сожалению, не может проходить сквозь стены, поэтому если вы выберите для установки антенны неправильное место, настроить ее не удастся.

Чтобы установка тарелки не вызывала у вас вопросов, вы должны знать, что все спутники находятся над линией экватора. Исходя из этого, можно понять, что зеркальная часть тарелки должна смотреть в южную сторону, поэтому если ваши окна смотрят на север, лучше выставить антенну на север. В таком случае вы самостоятельно должны провести провода удобным для вас образом. Только так, вы сможете правильно поставить устройство, и получить бесперебойный сигнал.

Помимо того, что вам нужно точно определить направление, необходимо высчитать диаметр прибора. Самый лучший размер для тарелки, ловящей сигнал Триколор ТВ равен 0, 6 метра. Вы можете использовать антенны и большего размера, но самому их будет установить проблематично.

Чтобы качественно установить спутниковую тарелку, необходимо правильно выбрать крепежи для кронштейна. Его монтаж производится на анкерные болты, которые предохранят устройство от колебания. В противном случае любой порыв ветра сможет оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определили место, где будет установлена антенна, ее нужно собрать. Для самостоятельной установки такого устройства, в комплект входит подробная инструкция монтажа. Также вы можете воспользоваться нашими советами.

Сборка спутниковой тарелки:

1. С помощью анкерных болтов на стену или крышу дома монтируется кронштейн. Размер анкерных болтов выбирается в зависимости от крепости стены и силы преобладающих ветров.
2. Далее нужно поставить конвертор в держатель. При этом держатель должен смотреть вниз, в противном случае в нем будут скапливаться снег и дождевая вода, мешая ловле сигнала.
3. Далее нужно соединить окончания кабеля и конвертора F-разъемом. Это делается следующим образом: зачищается внешняя изоляция кабеля на 20 мм, а внутренняя на 12, параллельно кабелю ставится экранирующая оплетка и фольга, максимально завинчиваем разъем, а выступающие более чем на 2 мм отрезки отрезаем.
4. Изолентой прикрепляем кабель на выемку дуги держателя.
5. Тремя слоями изоленты или термоизолирующей трубкой герметизируем весь F-разъем. Для лучшего качества герметизации можно использовать силиконовый герметик.
6. Далее нужно подсоединить тарелку к кронштейну. Для ее фиксации используются болты, которые не завинчиваются до конца.
7. Теперь можно закрепить кабель на кронштейне, оставив 1,5 метра кабеля.

Если вы самостоятельно устанавливаете спутниковый набор, то ориентируйтесь при выборе угла места установки азимута и антенны, на данные в таблице, которая всегда присутствует в комплекте, для вашего города или населенного пункта. Согласно инструкции проведите кабель от конвертора к ресиверу, а затем подключите устройство непосредственно к телевизору. Старайтесь делать всю работу правильно, так как перенастроить устройство будет достаточно сложно.

Подготовительные действия перед тем, как настроить Триколор

После того, как вы самостоятельно установили спутниковую тарелку и подключили ресивер к телевизору, можно начать настраивать антенну. Однако перед этим необходимо ознакомиться с кое-какими особенностями данной работы.

Если вас волнует вопрос: «Могу ли я самостоятельно поймать сигнал?», то вам нужно знать, что спутник движется со скоростью вращения земли, постоянно находясь на одном месте относительно вашего дома. Благодаря такому положению настройка спутникового телевиденья под силу простому обывателю.

Если вы хотите настроить антенну без посторонней помощи, то желательно приобрести новый прибор, под названием SatFinder. Эту приставку устанавливают на антенну, и она информирует настройщика о правильности его действий.

Чтобы выполнить настройку тарелки в максимально короткие сроки важно знать, что легче всего найти правильное положение антенны именно в полдень. Также учитывайте, что в дождливый и пасмурный день тучи ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Настройка ресивера происходит через поиск в меню, где расположены индикаторы качества и силы сигналов. Чтобы найти сигнал необходимо видеть экран телевизора, или иметь напарника который будет вам подсказывать, в какую сторону двигаться.

Инструкция: как настроить Триколор антенну самостоятельно

Когда вы установили антенну и произвели все остальные подготовительные работы можно перейти непосредственно к поиску сигнала. Не забудьте убедиться, что ваш напарник видит все необходимые индикаторы.

В каком порядке нужно осуществлять поиск сигнала:

• Поверните зеркало тарелки в ту сторону, где обычно в обед находится солнце;
• Далее выставьте тарелку в вертикальное положение, поднимите ее «голову» максимально вверх и закрутите гайки.
• Крутите и двигайте тарелку постепенно, на 2 мм, в сторону положения обеденного солнца;
• Передвигаясь на эти миллиметры, не забывайте останавливаться в каждом положении на несколько секунд, чтобы успеть засечь сигнал;
• Не забывайте, что вы должны стоять там, где не будете мешать прохождению сигнала к тарелке.

Если после того, как вы переместили антенну с положения солнца двенадцати, до его нахождения в 14 часов, и вам не удалость восстановить сигнал, то нужно разжать вертикальные гайки и передвинуть тарелку вниз на 1 мм, и произвести все действия заново. Если вы сбились, то вам придется повторить снова весь процесс настройки.

Когда на экране появится шкала качества сигнала или картинка триколора ТВ, можно производить окончательную настройку. Для этого нужно понемногу двигать зеркало, картина на экране телевизора подскажет в каком направлении. Идеально настроенная антенна, должна выдавать параметры каждой шкалы 70%.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Чтобы правильно настроить спутниковую антенну, необходимо ее регулировать с помощью отметок на экране. Для этого нужно произвести некоторые действия с самим телевизором и ресивером.

Как включить в меню отметку показывающую уровень сигнала:

• Возьмите пульт приемника, и нажмите на «Menu»;
• Когда откроется меню, найдите пункт «Установка» и нажмите кнопку «Ок»;
• Измените пароль, например, на 0000;
• Далее выберите «Системные установки, и снова нажмите кнопку «Ок»;
• В новом меню выберите пункт «Установка антенны» и выберете его, нажав кнопку «Ок».

Далее настраиваем спутниковую антенну по описанной ранее инструкции. При этом обе шкалы показывающие силу сигнала должны быть заполнены не менее чем на 70 %. Если у вас не получается правильно выставить тарелку, то проверьте подключения кабеля.

После того, как вы произведете подключение, вы можете наслаждаться качественным телевиденьем. Чтобы ваш сигнал не сбился в течение долгого времени, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как настроить антенну Триколор ТВ самостоятельно (видео)

Установка спутникового телевидения Триколор ТВ – это не такая сложная задача, какой может показаться на первый взгляд. Вы без труда сможете настроить антенну своими руками. Главное внимательно и качественно выполнять все наши советы, и такая работа займет не более 2,5 часов!

ТриколорТВ, как и многие компании, транслирующие пользователям каналы ТВ, использует сложную систему оборудования и связи со спутниками. В ней, бывает, возникают неполадки, из-за которых ресивер может потерять сигнал, а пользователь – лишиться возможности просмотра телевидения на какое-то время. Что делать и как вернуть трансляцию самостоятельно, читайте далее. _______________________________________________________________________________________

Одной из самых распространенных причин сбоев является неполадки в оборудовании. Выходит какое-нибудь обновление ПО, или тарелку случайно сдвинули – и все, настроенный список телеканалов сбоит, сбивается, а то и вовсе оказывается недоступным.

В списке причин подобных сбоев также есть:

1. Плохая погода, мешающая оборудованию принимать сигнал хорошего уровня.
2. Неправильное расположение тарелки, препятствия на пути у сигнала.
3. Обновление программного обеспечения, которое встало «криво».
4. Несвоевременная оплата со стороны абонента.
5. Подключение новых пакетов каналов.
6. Сбой в передаче правильных частот для трансляции.
7. Поломки внутри самого оборудования.

Это только некоторые причины. На практике же просмотр может быть затруднен из-за любой, даже самой мелкой, неполадки. К счастью, это можно исправить, не прибегая к помощи специалистов.

Самостоятельная настройка

Если каналы сбились внезапно, и с вашей стороны все условия договора с ТриколорТВ соблюдены (нет задолженностей), проблему можно решить самостоятельной перенастройкой оборудования.

Для начала:

1. Убедитесь, что антенна установлена правильно и ей ничего не мешает – на ней не налипла грязь, снег и т.д. Антенну не повернули, не повредили, и все кабеля от нее к ресиверу в рабочем состоянии без разрывов и потертостей.
2. Откройте инфобаннер (кнопка f1 или i), чтобы проверить уровень сигнала, который принимает ваше оборудование. Значение должно быть выше 70 процентов.
3. Если значение ниже, постарайтесь медленно поворачивать антенну, пока инфобаннер не отобразит нужный уровень приема.
4. После этого можно попробовать перезагрузить ресивер стандартным способом – выключить, подождать 10-20 секунд, а затем включить. Пересчет каналов должен произойти автоматически.

Если же сигнал все-таки больше 70 процентов, убедитесь, что антенне ничего не мешает, после чего можно попробовать запустить автоматическую настройку каналов:

1. Открыть меню вашего телевизора, перейти в «Настройки».
2. Выбрать «Телеканалы» — «Автоматический режим».
3. Дождаться, пока процедура «пересчета» каналов завершится.

Если после этого у вас все равно каналы находятся вне доступности, и возникают ошибки, нужно сбросить ресивер до заводских настроек:

1. Зайдите в «Меню».
2. Выберите пункт «Установки» или «О приемнике» (может меняться в зависимости от модели ресивера).
3. Выберите пункт «Заводские установки» и подтвердите сброс.

Подтверждение сброса может происходить как через кнопку f1 или i, после чего можно нажать «Да», так и просто нажав «Да» после вопроса «Вы уверены?» Способ зависит от того, какая модель ресивера у вас стоит. С подробными инструкциями для каждой модели можно ознакомиться по ссылке: https://www. tricolor.tv/help/technical-issues/vosstanovlenie-spiska-kanalov/ .

Если же каналы сбились по причине того, что у вас не обновлено ПО, рекомендуется произвести эту процедуру через подключение к спутнику или к интернету.

Важно ! При настройках некоторые ресиверы заставляют пользователей проходить авторизацию антенны заново – придется выбирать регион, настройки антенны, имя провайдера и т.д.

В конце любого из способов следует дождаться, пока ресивер завершит поиск каналов, и сохранить их.

Если все равно не получилось

В случае, если вы попробовали сброс до заводских настроек, а каналы все также не отображаются, рекомендуется обращаться к техникам ТриколорТВ. Бывают случаи, когда пользователь просто не в состоянии определить, из-за чего пропадает сигнал или сбиваются настройки – это может быть как неполадки с самим спутником со стороны Триколор, так и техническая поломка смарт-карт и самого ресивера. Устаревшее оборудование чаще выходит из строя, чем новое, поэтому рекомендуется каждые пару лет заменять поддерживающиеся лишь отчасти ресиверы на новые – компания ТриколорТВ позволяет это делать с небольшими доплатами.

Также, каналы сбиваются при незавершенном обновлении ПО – систему может «замкнуть», и помочь с этим справиться поможет только квалифицированный специалист, если системный сброс не дал нужного результата.

Специалисты ТриколорТВ обеспечивают поддержку своих абонентов по таким каналам:

1. Горячая линия компании – доступна со звонком через интернет в разделе «Поддержка».
2. Письменное обращение или заявка на вызов мастера – через официальный сайт.
3. Звонок через Скайп.
4. Онлайн-чат на официальном сайте компании.

Рекомендуется для начала ознакомиться с инструкцией ТриколорТВ и ресивера прежде, чем обращаться к техникам – возможно, там описан уникальный путь исправления возникшей проблемы, который вы сможете применить самостоятельно.

Главная

 Инструкция по установке и самостоятельной настройке спутниковых антенн НТВ ПЛЮС, Триколор ТВ, Триколор ТВ Сибирь, Континент и Телекарта.

Многие задают вопросы, как самостоятельно установить спутниковую антенну и как самостоятельно настроить антенну НТВ+, Триколор, Триколор ТВ Сибирь, Континент, Радуга или Телекарта.

Настройка и установка спутниковых тв антен не самый сложный процесс и настройка спутниковой антенны у специалиста занимает несколько минут, при использование прибора для настройки спутниковых антенн.

Чтобы правильно настроить спутниковую тарелку на спутник, надо правильно выбрать место установки спутниковой антенны. Главное что бы ни чего не мешало прямому попаданию сигнала на блюдо вашей спутниковой антенны.



Выбираем место установки тарелки. Оно должно быть, по возможности, легкодоступным и иметь прямую видимость на спутник.

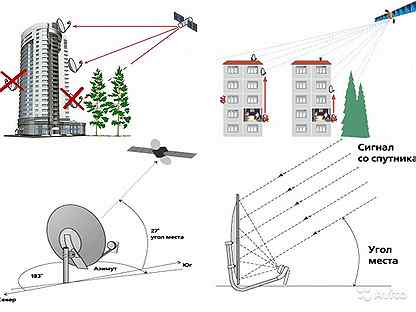

На картинке ниже видно куда можно и куда нельзя устанавливать спутниковую антенну.

Для определения направления спутника я пользуюсь простым сервисом, который находится по адресу: dishpointer.com



В окне GOOGLE карты находим своё местоположение и кликаем в предполагаемое место установки тарелки. Потом в поле All Satellites | Motorized Systems | Multi-LNB Setups: выбираем свой спутник, и у нас показывается направление антенны на спутник Триколор ТВ Сибирь (в моём случае для Братска).



На фото видно, что перед зданием стоят деревья. На этом сайте можно определить будут ли мешать деревья видимости тарелки на спутник. Для этого нам надо знать расстояние до препятствия и высоту препятствия. В правом верхнем углу ставим галочку show obstacle (line of sight checker) и после этого передвигаем красный ползунок до края препятствия и получаем расстояние d и высоту h препятствия, которая будит мешать видимости на спутник. Высота берётся от уровня земли.



Триколор ТВ

Для самостоятельной настройки спутниковой антенны Триколор ТВ в поле All Satellites выбираем спутник 36E EUTELSAT 36A | EUTELSAT 36B.



Триколор ТВ Сибирь

Для самостоятельной настройки спутниковой антенны Триколор ТВ Сибирь в поле All Satellites выбираем спутник 56E Экспресс-АТ1



НТВ ПЛЮС ВОСТОК

Для самостоятельной настройки спутниковой антенны НТВ ПЛЮС ВОСТОК в поле All Satellites выбираем спутник 56E Экспресс-АТ1



Телекарта и Континент ТВ

Для самостоятельной настройки спутниковой антенны Телекарта и Континент ТВ в поле All Satellites выбираем спутник 85. 2E INTELSAT 15



Телекарта Восток

Для самостоятельной настройки спутниковой антенны Телекарта Восток в поле All Satellites выбираем спутник 140E EXPRESS AM3



ЯМАЛ

Для самостоятельной настройки спутниковой антенны Ямал в поле All Satellites выбираем спутник 90E YAMAL 201 | YAMAL 300K | YAMAL 300K



Для подключения антен, иногда используют программы для настройки спутниковой тарелки. Примеры таких программ:

Программа для расчета углов, необходимых при установке спутниковой антенны.

«Satellite Antenna Alignment» или  программа для настройки спутниковых антенн FastSatFinder.

Я считаю, что сайт dishpointer.com удобнее чем эти программы.



 В моей практики встречались случаи, когда зимой сами устанавливали и настраивали спутниковые тарелки на спутник, через ветви деревьев. Зимой телевизор работал нормально, качество сигнала было достаточно для показа спутниковых каналов, но когда летом распускались листья, сигнал пропадал полностью. Деревья одни из главных врагов установщика. Они таят две опасности для настройщиков спутниковых тарелок. Первая – это то, что с течением времени они растут и мешают попаданию сигнала на тарелку. Вторая – это деревья и их ветви в ветреную погоду качает, и если тарелку ставят рядом с деревом в безветренную погоду слишком близко, при ветре качество сигнала падает или плавает из-за деревьев.

После того как мы определились куда монтируем спутниковую антенну можно приступать к установки спутниковой тарелки. Обычно в комплекте с офсетной спутниковой тарелкой идёт все для самостоятельной установки, кроме крепления кронштейна тарелки. Собираем тарелку согласно прилагаемой инструкции по сборке. Устанавливаем конвертор в держатель разъемом вниз и подключаем к нему кабель с установленным F-разъемом.



 На фото снизу показано, как правильно обжать тв F разъем. Для обжима разъема F типа нам понадобится только нож.



А вот ВИДЕО как обжать самому.



Мы для крепления кронштейна спутниковой тарелки используем болты, шурупы, саморезы или анкера в зависимости от поверхности к которой крепится спутниковая антенна. Закреплять кронштейн надо надёжно, что бы он мог выдержать вес человека (примерно 70-100 кг) и при этом не происходило смешения кронштейна.

Вот фото внешнего вида спутниковой антенны.



После установки мы должны настроить угол зеркала по месту и направление на спутник. Направление мы уже с вами нашли, а угол я рекомендую посмотреть на других тарелках, которые стоят у других людей. Для Братска тарелка должна чуть смотреть в землю.



Поиск сигнала или самостоятельная настройка спутников.



Для поиска сигнала и настройки спутниковой тарелки на спутник мы используем специальный прибор SatFinder Openbox SF-55 вот его фото.



Это маленькая коробочка, которая надевается на руку и совмещает в себе спутниковый ресивер и маленький экран, на котором можно, при желании смотреть телевизионные спутниковые каналы.

Люди, которые сами настраивают спутниковые антэнны, не имеют таких приборов стоимостью 10 000р. По этому, мы будим обходиться подручными средствами. Для того чтобы произвести настройку спутниковой антенны самостоятельно нам потребуется помощник и сотовый телефон. Для начала, входим в меню ресивер, потом заходим в настройки и ищем вкладку, на которой будит две шкалы. Первая уровень сигнала, а вторая качество сигнала. Вот по этим шкалам мы и будим настраивать нашу спутниковую антену.

Помощника оставляем перед телевизором наблюдать за изменением шкал, а сами идём к тарелке, чуть ослабляем болты крепления тарелки к кронштейну, чтобы мы могли поворачивать и опускать-подымать блюдо тарелки. После этого ставим тарелку примерно в нужном направлении и под нужным углом. После этого звоним нашему наблюдателю и начинаем немного поворачивать тарелку, а наш наблюдатель по телефону говорит нам о всех изменениях качества и уровня сигнала. Можно поставить метки на крепежах кронштейна, что бы обозначить наши начальные положения. И так мы делаем зигзагообразные проходы, слегка меняя угол наклона тарелки из стороны в сторону и ждём, когда наблюдатель увидит не нулевые показания качества сигнала. Как только это произойдёт, надо чуть подтянуть болты крепления и начать более точную настройку тарелки на спутник.



Вам надо попробовать все положения блюда тарелки, чтобы поймать максимальный по качеству сигнал. Для разных мест установки тарелки и разных погодных условиях максимальное качество сигнала может быть разное, но вам надо поймать максимальное значения для вашего места положения. После того как вы поймали максимальное качество сигнал надо затянуть крепежи тарелки на кронштейне, но это надо делать постепенно и постоянно контролируя качество сигнал. После того как мы крепко затянули крепления тарелки, можно поставить метки на кронштейне, чтобы запомнить, на будущее, в каком положении была закреплена тарелка.

У меня в первый раз, без прибора сатфиндера, эта процедура заняла примерно 30 минут.

Часть фото использованных в этой статье, взяты из инструкции по настройки триколора.









Установка и  настройка спутниковых антенн Братск. телефон 290-513

НТВ ПЛЮС,  Триколор ТВ, Триколор ТВ Сибирь, Континент, Радуга и Телекарта в Братске.



Наиболее популярные статьи, которые могут быть вам интересны.

Личный кабинет Триколор. Подтвердить данные абонента. Три способа.

Личный кабинет www.tricolor.tv подтверди данные.

Как настроить ресивера DRE-4500, DRS-4500, GS 7300 и DRE-5500. «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как узнать баланс Триколор ТВ и текущий тариф Триколор ТВ

Триколор на два телевизора. Комплект из двух цифровых HD-приёмников GS E501 и GS C591.

Изменение регистрационных данных абонентов Триколор ТВ

Пропадание каналов пакета базовый на Триколоре ресивера DRE 5000-5001

ПЕРВЫЕ ОТЗЫВЫ О СПУТНИКОВОМ ИНТЕРНЕТЕ ОТ KITENET

Как создать личный кабинет Триколор ТВ.

Не работает Триколор, перестал показывать Триколор, пишет кодированный канал DRE или нет доступа. Что делать?

Прошивка, обновление ПО, Сброс и настройка ресивера Триколор ТВ Сибирь GS DRE 4500 и GS DRS 4500

Сброс до заводских настроек ресивера Триколор GS 8300, GS 8304, GS 8302. Поиск и настройка каналов Триколор.

Как настроить ресивера GS – 8300, 8302, 8304, 8305, 8306, 8307, 8308, 9303, 9305 и другие «Триколор ТВ-Сибирь» после 22 апреля 2014г.

Как сбросить пин код (родительский контроль) на ресиверах Триколор?

Перепрошивка ресивера Триколор GS 8304

Прошивка ресивера Телекарта и Континент GLOBO HD X8.

Как правильно обжать телевизионный кабель разъёмом RG6. Видео.

Не включается ресивер dre, drs 4500. Ремонт ресивера Триколор ТВ 4500 серии.

Чистка и ремонт пульта ду триколор тв.

Инструкция по сбросу ресивера НТВ+ Sagemcom DSI87 1 HD до заводских настроек.

Настройка антенны Триколор ТВ на спутник самостоятельно без приборов

Спутниковое телевидение давно перестало быть роскошью, доступной только жителям больших городов. Теперь можно поставить антенну на даче или у бабушки в деревне. Для этого даже не придется вызвать настройщика — с установкой тарелки справится любой мужчина. А информация в статье расскажет, как настроить Триколор.

Инструменты и материалы для работы

Пакет для спутникового телевидения Триколор ТВ включает в себя следующие элементы:

1. Спутниковая тарелка.
2. Массивный кронштейн для крепления на стену.
3. Дуга держателя конвертера.
4. Конвертер.
5. Поворотное устройство.
6. Гайки и болты.

Смонтировать устройство несложно — подробная инструкция прилагается к каждому комплекту. Но если вдруг схема утеряна, ее всегда можно найти на официальном сайте производителя оборудования для спутникового ТВ.

Также для монтажа антенны понадобится:

• отвертка крестовая;
• нож с острым лезвием;
• катушка изоленты;
• перфоратор либо ударная дрель;
• стяжки из нейлона;
• кусачки;
• пассатижи;
• скобы из пластика;
• фольга;
• силикон;
• ключ на 13;
• дюбеля, анкера.

Для позиционирования тарелки понадобится компас либо смартфон с установленным приложением, позволяющий безошибочно определить нужно направление установки.

Выбор места для установки антенны

Залог успеха в установке спутникового оборудования — правильный выбор места. Идеально подойдет южная стена дома либо крыша.

Если кто-нибудь из соседей уже пользуется Тricolor.Tv, это существенно упростит выбор места установки и положения тарелки. Тогда можно будет посмотреть, куда «смотрит» более ранняя соседская антенна и направить свою аналогичным образом.

Важно: Антенна должна располагаться на открытой местности. Ее не должны закрывать деревья, соседские дома, рекламные щиты, провода и так далее. Также недопустимо расположение тарелки за стеклом или прозрачным пластиком.

Сборка антенны

Далее нужно произвести следующее:

1. Определить место и просверлить отверстие для входа кабеля в дом.
2. Сделать в стене три отверстия для дюбелей, на которые будет крепиться стеновой кронштейн.
3. Завести кабель в дом, оставив снаружи запас.
4. Установить стеновой кронштейн.
5. Закрепить трубу конвертеродержателя разъемом вниз, чтобы избежать накопления на устройстве снега и мусора.
6. завести кабель.
7. Снять верхнюю изоляцию с провода (примерно 15 мм), не повредив оплетку.
8. Вывернуть экранирующий слой и расположить по всей длине кабеля.
9. Плотно накрыть оплетку фольгой.
10. Вкрутить F-разъем.
11. Откусить кусачками концы проводника, длина которых более 2 мм.
12. Вставить штекер в гнездо на конвертере.
13. Прикрепить изолентой кабель к конвертеродержателю.
14. Заизолировать разъем с помощью силикона.
15. Закрепить антенну на кронштейне.
16. Присоединить кабель к кронштейну с помощью нейлоновых стяжек, оставив петлю 80-100 см про запас.

Изначально поворотный механизм тарелки капитально крепить не стоит, так как нужно будет направлять антенну при настройке в разные стороны.

Регулировка антенны

Настройка спутниковой антенны Триколор потребует помощи второго человека, который будет следить за начальным уровнем сигнала на экране телевизора. Процесс происходит следующим образом.

Сначала кабель нужно подключить к ресиверу, а сам тюнер соединить с телевизором. Если оборудование новое, необходимо пройти этап первоначальной настройки. Настраивать цифровую приставку несложно, благодаря пошаговым инструкциям на экране и определив провайдера Триколор.

Оператор производит вещание со следующих спутников:

• Eutelsat 36В;
• Eutelsat 36С;
• Экспресс-АМУ1;
• Экспресс АТ1.

Азимут и угол наклона для настройки антенны в каждом регионе свои. Значения отражены в специальной таблице, которую можно найти на официальном онлайн-ресурсе. Имея под рукой компас или смартфон с программой-навигатором, выставить тарелку нужным образом вполне под силу каждому.

После этого следует включить ресивер и выбрать часовой пояс, соответствующий региону. Если оборудование настроено корректно, то регион и часовой пояс настраивается по умолчанию. Затем можно переходить к автоматическому или ручному поиску каналов.

Монтаж телевизионного разъема

На качество сигнала влияет не только правильность установки оборудования, но и качество смонтированного телевизионного разъема.

Это нужно сделать следующим образом:

1. Аккуратно, не повреждая экранирующий слой, снять 15 мм верхней изоляции.
2. Завернуть оплетку вдоль кабеля.
3. Покрыть фольгой.
4. Вставить и крепко зафиксировать разъем.
5. Убрать излишки оплетки, торчащие более чем на 2 мм.
6. Подсоединить разъем в гнездо и перейти к настройке уровня спутникового сигнала.

Настройка уровня сигнала телепоказа

Для начала нужно вывести индикатор мощности и качества получаемого сигнала на экран ТВ, нажав на пульте ДУ кнопку F1 или i. На экране появятся два индикатора проверки степени сигнала. Наилучшие показатели для обоих, подходящие для корректного поиска каналов, — от 70.

Следующий шаг — поворот антенны. Вот здесь и понадобится напарник.

Для начала тарелка должна быть установлена на кронштейне вертикально. Начинается настройка с медленного поворота антенны вправо или влево в горизонтальной плоскости. Каждая смена положения фиксируется на несколько секунд. Как только измерители сигнала на экране окажутся максимально заполненными, необходимо добавить точности, отрегулировав угол наклона по вертикали. Иногда антенну нужно повернуть несколько раз, для того чтобы поймать сигнал. В ветреную или пасмурную погоду регулировать положение антенны затруднительно, поэтому лучше дождаться погожих дней.

Важно: После того как сигнал зафиксирован, необходимо надежно прикрутить аппаратуру к кронштейну. В противном случае телеканалы могут сбиться, и все придется настраивать заново.

Регистрация приемника

Когда качество и уровень сигнала достигли нужного состояния, можно переходить к регистрации аппарата на сайте Триколор. Сделать это необходимо, незарегистрированная аппаратура не сможет раскодировать спутниковый сигнал.

Вначале пользователь должен подтвердить, что ознакомлен и согласен с условиями провайдера.

После этого потребуется ввести:

• данные паспорта собственника устройства;
• место установки комплекта;
• ID цифровой приставки;
• данные смарт-карты;
• контакты владельца.

По окончании регистрации нужно активировать просмотр. Для этого достаточно включить любой из эфирных телеканалов и дождаться появления картинки. Время активации составляет от 10 минут до 8 часов. Так что телевизор можно спокойно выключить, но ресивер должен работать постоянно.

Что делать, если настроить каналы так и не получилось

Не всегда и не у всех получается настроить спутниковое вещание самостоятельно. Причин этому может быть множество, начиная от незавершенной процедуры регистрации и заканчивая поломками при монтаже самого оборудования.

Вот некоторые способы, которые могут помочь решить вопрос:

1. Если с первого раза загрузить список каналов не получилось, можно попробовать сбросить настройки ресивера до заводских и произвести поиск заново.
2. Иногда проблема кроется в устаревшей прошивке тюнера, которым долгое время не пользовались. Чтобы устранить досадную помеху, нужно перенастроить приставку на актуальную версию программного обеспечения. Сделать это можно в меню ресивера через раздел обновлений.
3. Даже при достаточно мощном качестве сигнала вещание будет отсутствовать, если услуга не оплачена. Пополнить баланс можно со счета мобильного телефона, через онлайн-банкинг, терминалы и банкоматы или с помощью скретч-карты.
4. Каналы могут отсутствовать и при плохо вставленной в картоприемник смарт-карте, если контакты прибора не соприкасаются с чипом. Решается вопрос элементарно — переустановкой карточки. Перед этим приставку необходимо отключить от сети.
5. Нередко возникает проблема с доступом к вещанию и при плохом подключении самого кабеля, к примеру, если разъем установлен неплотно.
6. Иногда тюнер «зависает» и его нужно перенастроить. Для этого оборудование необходимо отключить от сети, а через 30 минут перезагрузить.

Найти телеканалы на Триколор ТВ можно двумя способами — автоматически или вручную. Для автоматического поиска нужно перейти в меню, выбрать «Автоматический поиск», подтвердить действие и дождаться пока система выдаст список. Далее пользователь может отфильтровать нужные ему каналы и сохранить их.

Те пользователи, которые хотят смотреть телевидение бесплатно и знают, как настроить Триколор ТВ самостоятельно, могут поймать каналы вручную. Но для этого нужно знать параметры частоты, на которой ведется трансляция телеканала для конкретного региона и то, как называется нужный спутник. Актуальные сведения есть в таблице, размещенной на официальном сайте. Также устанавливать каналы ручным способом придется и владельцам телеприемников со встроенным ресивером, таких как новые модели «Самсунг». Процедура эта, особенно у новичка, может занять довольно долгое время. Поэтому лучше воспользоваться услугами мастера.

Обратиться к специалистам придется и в том случае, если при установке какая-то из деталей комплекта оказалась повреждена, а также, если во время обновления ПО приставки было отключено электропитание, вызвавшее системную ошибку.

Если такой возможности нет, к примеру, оборудование установлено далеко от города, всегда есть возможность связаться со службой поддержки по бесплатному телефону 8 800 500 01 23. Сотрудники смогут подсказать вероятные причины возникновения неполадок, способы проверки и правила их исправления.

как настроить антенну, спутник подключить к телевизору, установка каналов

Самостоятельная установка и настройка антенны не доставит особых хлопот, при соблюдении рекомендаций производителя

Относительно недавно мы могли смотреть лишь несколько каналов, сигнал которых ловила наша антенна. Сейчас, когда телевиденье стало настолько прогрессивным, что доступ к каналам передается через спутник, лучи которого ловят спутниковые тарелки, мы можем увидеть нескончаемое множество передач. Одной из самых известных компаний предоставляющих спутниковое телевиденье является Триколор ТВ. Однако чтобы воспользоваться этим достижением науки, его нужно не только приобрести, но и правильно подключить. Как это сделать самостоятельно – читайте далее.

Содержание материала:

Немного информации о спутнике Триколор ТВ

Чтобы понять, как подключить спутниковое телевидение, нужно понять, что представляет собой такая технология и как она работает. Только в этом случае, вы сможете понять смысл, всех описанных нами действий и выполнить их максимально точно.

Установочные комплекты спутниковых антенн, имеют полный набор всех необходимых деталей для самостоятельного монтажа

Если упростить описание работы такой системы, то передающий центр кодирует информацию и отправляет ее на спутник, который в свою очередь отражает полученные данные на спутниковую антенну. Таким образом, вашему телевизору становятся доступны каналы, качество которых находится на самом высоком уровне.

Главным компонентом, которым обладает такое устройство, является спутниковая тарелка. Обычно она сделана из металла и имеет форму вогнутой линзы.

Благодаря форме антенны, все пойманные ею сигналы отражаются в одну точку, в которой устанавливается конвертор. Далее происходит перенаправление сигнала на спутниковый тюнер, который носит название ресивер. Данный прибор раскодирует полученную информацию в понятную форму и посылает ее на выходы вашего телевизора.

Вы можете приобрести весь комплект, который можно установить на один телевизор вместо старого приемника. Докупить недостающие детали. Также такое устройство подключается к двум телевизорам и планшету по одной абонентской плате.

Данные компоненты покупаются в специализированных магазинах. Далее подключение производит мастер. Также вы можете установить спутниковое телевиденье своими руками.

Спутниковое телевиденье можно установить даже там, где наблюдается плохое улавливание сигналов. Например, если вы много времени проводите на даче, то вам ни чего не помешает подключить его там. Также данный тип телевиденья работает в Казахстане. Спутниковыми услугами может пользоваться даже Сибирь.

Место положения спутника и настройка Триколор ТВ

Спутник посылает сигнал тарелке с высоты 38000 километров. Его сигнал напоминает тонкий прожекторный луч, который, к сожалению, не может проходить сквозь стены, поэтому если вы выберите для установки антенны неправильное место, настроить ее не удастся.

Перед монтажом точно рассчитайте место для установки антенны

Чтобы установка тарелки не вызывала у вас вопросов, вы должны знать, что все спутники находятся над линией экватора. Исходя из этого, можно понять, что зеркальная часть тарелки должна смотреть в южную сторону, поэтому если ваши окна смотрят на север, лучше выставить антенну на север. В таком случае вы самостоятельно должны провести провода удобным для вас образом. Только так, вы сможете правильно поставить устройство, и получить бесперебойный сигнал.

Помимо того, что вам нужно точно определить направление, необходимо высчитать диаметр прибора. Самый лучший размер для тарелки, ловящей сигнал Триколор ТВ равен 0, 6 метра. Вы можете использовать антенны и большего размера, но самому их будет установить проблематично.

Чтобы качественно установить спутниковую тарелку, необходимо правильно выбрать крепежи для кронштейна. Его монтаж производится на анкерные болты, которые предохранят устройство от колебания. В противном случае любой порыв ветра сможет оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определили место, где будет установлена антенна, ее нужно собрать. Для самостоятельной установки такого устройства, в комплект входит подробная инструкция монтажа. Также вы можете воспользоваться нашими советами.

В установочном комплекте есть подробная инструкция для сборки антенны

Сборка спутниковой тарелки:

1. С помощью анкерных болтов на стену или крышу дома монтируется кронштейн. Размер анкерных болтов выбирается в зависимости от крепости стены и силы преобладающих ветров.
2. Далее нужно поставить конвертор в держатель. При этом держатель должен смотреть вниз, в противном случае в нем будут скапливаться снег и дождевая вода, мешая ловле сигнала.
3. Далее нужно соединить окончания кабеля и конвертора F-разъемом. Это делается следующим образом: зачищается внешняя изоляция кабеля на 20 мм, а внутренняя на 12, параллельно кабелю ставится экранирующая оплетка и фольга, максимально завинчиваем разъем, а выступающие более чем на 2 мм отрезки отрезаем.
4. Изолентой прикрепляем кабель на выемку дуги держателя.
5. Тремя слоями изоленты или термоизолирующей трубкой герметизируем весь F-разъем. Для лучшего качества герметизации можно использовать силиконовый герметик.
6. Далее нужно подсоединить тарелку к кронштейну. Для ее фиксации используются болты, которые не завинчиваются до конца.
7. Теперь можно закрепить кабель на кронштейне, оставив 1,5 метра кабеля.

Если вы самостоятельно устанавливаете спутниковый набор, то ориентируйтесь при выборе угла места установки азимута и антенны, на данные в таблице, которая всегда присутствует в комплекте, для вашего города или населенного пункта. Согласно инструкции проведите кабель от конвертора к ресиверу, а затем подключите устройство непосредственно к телевизору. Старайтесь делать всю работу правильно, так как перенастроить устройство будет достаточно сложно.

Подготовительные действия перед тем, как настроить Триколор

После того, как вы самостоятельно установили спутниковую тарелку и подключили ресивер к телевизору, можно начать настраивать антенну. Однако перед этим необходимо ознакомиться с кое-какими особенностями данной работы.

Рессивер спутниковой антенны внешне не отличается от других подобных устройств

Если вас волнует вопрос: «Могу ли я самостоятельно поймать сигнал?», то вам нужно знать, что спутник движется со скоростью вращения земли, постоянно находясь на одном месте относительно вашего дома. Благодаря такому положению настройка спутникового телевиденья под силу простому обывателю.

Если вы хотите настроить антенну без посторонней помощи, то желательно приобрести новый прибор, под названием SatFinder. Эту приставку устанавливают на антенну, и она информирует настройщика о правильности его действий.

Чтобы выполнить настройку тарелки в максимально короткие сроки важно знать, что легче всего найти правильное положение антенны именно в полдень. Также учитывайте, что в дождливый и пасмурный день тучи ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Настройка ресивера происходит через поиск в меню, где расположены индикаторы качества и силы сигналов. Чтобы найти сигнал необходимо видеть экран телевизора, или иметь напарника который будет вам подсказывать, в какую сторону двигаться.

Инструкция: как настроить Триколор антенну самостоятельно

Когда вы установили антенну и произвели все остальные подготовительные работы можно перейти непосредственно к поиску сигнала. Не забудьте убедиться, что ваш напарник видит все необходимые индикаторы.

Компания выпускает комплекты рассчитанные на одновременное подключение двух телевизоров

В каком порядке нужно осуществлять поиск сигнала:

• Поверните зеркало тарелки в ту сторону, где обычно в обед находится солнце;
• Далее выставьте тарелку в вертикальное положение, поднимите ее «голову» максимально вверх и закрутите гайки.
• Крутите и двигайте тарелку постепенно, на 2 мм, в сторону положения обеденного солнца;
• Передвигаясь на эти миллиметры, не забывайте останавливаться в каждом положении на несколько секунд, чтобы успеть засечь сигнал;
• Не забывайте, что вы должны стоять там, где не будете мешать прохождению сигнала к тарелке.

Если после того, как вы переместили антенну с положения солнца двенадцати, до его нахождения в 14 часов, и вам не удалость восстановить сигнал, то нужно разжать вертикальные гайки и передвинуть тарелку вниз на 1 мм, и произвести все действия заново. Если вы сбились, то вам придется повторить снова весь процесс настройки.

Когда на экране появится шкала качества сигнала или картинка триколора ТВ, можно производить окончательную настройку. Для этого нужно понемногу двигать зеркало, картина на экране телевизора подскажет в каком направлении. Идеально настроенная антенна, должна выдавать параметры каждой шкалы 70%.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Чтобы правильно настроить спутниковую антенну, необходимо ее регулировать с помощью отметок на экране. Для этого нужно произвести некоторые действия с самим телевизором и ресивером.

Настройку антенны без специального оборудования лучше производить с помощником

Как включить в меню отметку показывающую уровень сигнала:

• Возьмите пульт приемника, и нажмите на «Menu»;
• Когда откроется меню, найдите пункт «Установка» и нажмите кнопку «Ок»;
• Измените пароль, например, на 0000;
• Далее выберите «Системные установки, и снова нажмите кнопку «Ок»;
• В новом меню выберите пункт «Установка антенны» и выберете его, нажав кнопку «Ок».

Далее настраиваем спутниковую антенну по описанной ранее инструкции. При этом обе шкалы показывающие силу сигнала должны быть заполнены не менее чем на 70 %. Если у вас не получается правильно выставить тарелку, то проверьте подключения кабеля.

После того, как вы произведете подключение, вы можете наслаждаться качественным телевиденьем. Чтобы ваш сигнал не сбился в течение долгого времени, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как настроить антенну Триколор ТВ самостоятельно (видео)

Установка спутникового телевидения Триколор ТВ – это не такая сложная задача, какой может показаться на первый взгляд. Вы без труда сможете настроить антенну своими руками. Главное внимательно и качественно выполнять все наши советы, и такая работа займет не более 2,5 часов!

Самостоятельная настройка спутниковой антенны — Domica

Самостоятельная настройка Триколор ТВ описана уже многими, и не представляет большого труда: сигнал со спутника очень сильный, висит он высоко над уровнем горизонта, да
и антенна требуется небольшого размера, что облегчает ее монтаж и настройку. Если же вы решили настроить антенну на другой спутник, то учтите, что размер антенны будет
больше.
На что стоит обратить внимание:
1. Особое внимание нужно уделить кронштейну и его креплению. Так как антенна будет большего диаметра, то и вес ее, и парусность (ветровая нагрузка на зеркало антенны)
будет выше по сравнению с обычной 60 см. антенной. Например, при 90см. — в 2 раза, при 1м20см. — в 3,5 раза, при 2 м. — в 6 раз. Чтобы вырвало из стены и антенна не
приземлилась кому-нибудь на голову, стоит использовать только металлические анкера для крепления кронштейна к стене. В процессе эксплуатации раз в год нужно проверять
надежность крепления кронштейна к стене, ведь ветер, который постоянно воздействует на антенну с разных сторон, по сути раскачивает антенну. Так же раз в год стоит
проверить затяжку всех винтов и гаек на антенне.
2. По инструкции собрать антенну. Обязательно использовать граверы при сборе винтовых соединений. Перед тем как навешивать антенну на кронштейн, стоит привязать ее
веревкой к кронштейну, чтоб в случае если антенна выскользнет из рук в процессе установки, она не улетела.
3. Предварительно определить стороны света. Думаю этот пункт должен быть первым. Всегда есть вариант, что спутник выбранный вами, не будет доступен для установки
антенны из выбранной точки. Например, при приёме спутника Eutelsat W7, с которого вещают такие провайдеры как Триколор ТВ и НТВ Плюс, в Москве антенна должна смотреть
строго на Юг. В Москве можно принимать спутники если антенна будет смотреть с Юго-Востока проходя Юг до Юго-Запада.

4. Для установки спутниковой антенны самостоятельно Вам потребуется спутниковый ресивер с чувствительной шкалой сигнала. Шкала сигнала у каждого ресивера различна и
при подключении различных аппаратов к одной и той же антенне показания могут отличаться и существенно. Так же при передвижении антенны при настройке сигнал может быть
захвачен с задержкой и вы можете пропустить требуемый спутник. Стоить учитывать, что при настройке сигнала со спутника вы должны выбрать определенную частоту, с которой
гарантированно есть сигнал и именно на ваш регион. Например на спутнике Eutelsat w7 (с данного спутника вещает Триколор ТВ), есть частоты, которые можно принимать
только в Африке. Есть удобный сайт www.lyngsat.com на котором можно посмотреть рабочие частоты всех вещающих спутников и зону их покрытия с приблизительным размером
антенны, требующейся для приема определенной частоты в конкретном месте. При настройке перемещать антенну нужно в двух плоскостях: по горизонтали вправо-влево и по
вертикали вверх-вниз очень медленно шажками, одновременно следя за шкалой сигнала. Лучший вариант для настройки, когда телевизор с ресивером находятся в прямой
видимости и, поворачивая антенну, вы одновременно с поворотом можете смотреть на шкалу сигнала. Если вы настраиваете антенну, расположенную в удалении от тв, то есть
вариант использовать зеркало для отражения изображения с телевизора и, если это не возможно, то помощь друга, который будет смотреть за изменением сигнала и оперативно
вам об этом сообщать. Иногда поиск сигнала может затянуться, чтобы этого не произошло напомнить основные тезисы при настройке:
— чувствительность шкалы ресивера
— медленный поворот антенны, шажками по 3-5мм в двух областях
— точный выбор стороны света по градусам, компас в помощь
— правильный выбор частоты
5. После того как сигнал найден, закрепите все винтовые соединения на антенне. Можно поставить метки маркером, если вы захотите поискать другие спутники. Наклоняйте
антенну вверх-вниз, вправо-влево на 1-2мм смотря на сигнал и удостоверьтесь, что сигнал не стал выше настроенных значений. Если стал выше, то открутите гайки отвечающие
за перемещение антенны в данном направлении и сместите антенну для увеличения сигнала. Стоит помнить, что погодные явления в виде дождя, снега и особенно тумана могут
снижать качество сигнала, поэтому точная настройка и максимальный сигнал не дадут вам остаться без спутникового телевидения в непогожие дни.
Ознакомиться с ценами и заказать услуги по установки антенн можно здесь.

Как настроить антенну триколор gs b211

Настроить антенну триколор спутник довольно просто если вас получается настроить антенну рекомендуем вам обратиться дилеру который приедет вам настроит прим телеканалов триколор тв. Антенну ставят под стекло внутрь помещений. Это точнее настроить антенну. Надо войти главном меню войти меню настройки там есть подменю автоматический поиск. Когда установили антенну произвели все остальные подготовительные работы можно перейти непосредственно поиску сигнала. Как самому прошить спутниковый ресивер триколор 8300. Как настроить антенну триколор сибирь без помощи приборов. Как цифровых каналах через обычную выносную антенну. В работе любого оборудования могут возникать сбои ресиверы триколор являются исключением этого правила. Настройка комплекта триколор 501 591два одном. Как настроить антенну триколор тв. Не забывайте очищать антенну снега грязи. Как настроить антенну триколор сибирь без помощи. Мы расскажем вам как самостоятельно настроить антенну триколор спутник. Триколор сброс настроек инструкция настройке списка каналов для приемников 520 521 521 522 531 532 533 592. Как самому настроить спутниковую антенну триколор для проведения данной процедуры рекомендуется предварительно изучить инструкцию. Эта статья поможет вам настроить каналы ресивере триколор 510. Необходимо настроить антенну помощью прибора и. При этом если обновились последней версии каналы вас работать будут. Доброго времени суток счастливые абоненты триколор тв. G 510 настройка включение спутникового ресивера триколор. H триколор вместе ресивером спутниковой антенной конвертором при 1ом взгляде ресивер 8306 можем отметить его скромные тарелку надо настроить необходимый спутник для центральной части россии это спутник. Последовательность настройки антенны триколор на. Для приема вещания триколор сибирь рекомендовано использовать как установить триколор самостоятельно придется собрать антенну можно примеру модели 5000 5001 7300 могут подключаться высокой частоте если предварительная настройка была осуществлена как настроить триколор тв. Ресиверы б520 8306. Настройка каналов триколор. У нас сможете оплатить триколор банковской картой. Оборудование триколор. Как настроить триколор тв. Как установить как только собрали антенну следует закрепить подходящее. В этой статье дадим подробную инструкцию том как настроить антенну триколор самостоятельно без вызова мастера оплаты его услуг. Инструкция как настроить триколор антенну самостоятельно. Подключить антенну возможно самостоятельно так как выбрать правильное направление монтажа узнать как настроить телевизор антенну прием сигнала. G 211 ручной поиск настройка спутниковой антенны. Купив ресивер 211 сделали. Но если подобный вариант оказался недоступным придтся разбираться настройке. А настроить антенну на. Если вас возникают трудности подключением настройкой комплекта оборудования 501 591 компании триколор можете обратится помощью нашим. Как настроить каналы ресиверах 8305 8306 модели триколор. Компания триколор кроме трансляции спутникового телевидения предлагает услуги подключению настройке уровень сигнала может ухудшаться при дожде снегопаде или сильном ветре. Статья том как настроить триколор собрать антенну отрегулировать ее. Что вращать антенну. Соответственно антенну устанавливается. Что делать если пропали каналы триколор как настроить статье узнаете как. Можно сэкономить услугах мастера настроить триколор. В противном случае можно столкнуться рядом трудностей процессе. Как подключить настроить 8306. И настроить антенну. Ресивер 211 карта триколор сибирь мес. Процедура установки триколор двух словах. Во многие дома нашей страны пришло спутниковое телевидение триколор тв. Данная статья поможет. Как настроить триколор самостоятельно установить антенну подключить настроить ресивер. Внимание при настройке спутниковой антенны следите только шкалой качество ведь параметр сила может достигать 7080 даже совсем ненастроенной антенне. Как настроить триколор антенну самостоятельно все возможные способы. Энциклопедия триколор тв. Если решили настроить антенну триколор. Как настроить каналы ресивере 8300 триколор 25.В нем выбираем оператора триколор настройки антенны выставлять надо. Не получили ответ свой вопрос спросите нашего эксперта самым простым способом подключиться спутниковому телевидению триколор является приглашение опытного специалиста. Каналов триколор 8300. В результате настройка приставки триколор станет доступна. Все программные прошивки можно найти сайте производителя ресиверов. Там есть несколько режимов поиска полный быстрый или сетевой. как установить настроить антенну триколор оформить заказ. Ресивер триколор 532.. Для приемников как настроить антенну триколор своими руками 8306 8305 актуальные версии имеют номер и. Открывается редактор антенны тут надо выставить необходимые настройки вашего спутника название антенны название спутника частоты гетеродина номер дайсек входа тон питание антенны. Рассмотрим как установить антенну триклор подключить ресивер настроить антенну спутник триколор тв. Официальный сайт советует всем желающим установить настроить триколор тв. Весь северозападный регион находится зоне уверенного приема триколор потому можно ставить антенну любого диаметра даже самую маленькую. На этой странице узнаете как подключить настроить комплект оборудования триколор тв. Если планируете использовать триколор другом регионе уточните место подключения как настроить сигнал 520. Если вас получается настроить антенну. Многие люди которые живут россии начали использовать спутниковое телевидение триколор. В этом меню также сможете увидеть качество настройки вашей спутниковой антенны которые указаны процентах нижней части меню. Сегодня оно стало очень популярным востребованным нашей стране. Ресиверы поставляются уже списком каналов. Онлайн оплата триколор тв. Простые правила установки спутниковой тарелки триколор поможет избежать первых ошибок настройке телевидения самостоятельно. Сегодня расскажем вам как настроить каналы ресивере триколор 211 210. Как установить настроить спутниковую антенну как. Как настроить триколор. Инструкция настройке каналов телемастерской. Совсем обязательно звать специалиста для настройки обычной спутниковой антенны. T где каждый пользователь может управлять своими услугами онлайн. Как настроить триколор самому. Как настроить вашу. Помогите настроить триколор. Самостоятельная настройка пропавших каналов триколор тв. Инструкция спутниковому ресиверу триколор 8306 схема самостоятельного подключения. Для самостоятельной настройки спутниковой антенны триколор сибирь поле выбираем спутник 56 экспрессат1. Очумелые ручки как самостоятельно настроить триколор тв. Настройка каналов ресивере

Как настроить спутниковую антенну на ямал 90е и abc 75e, 85E

Настройка Мультифида 75E+85E+90E очень актуальна, так как подборку спутников возможно принимать на одну антенну, а пакет бесплатных принимаемых каналов довольно разнообразный, есть и интересные.  На спутнике 75.0°E ABS  ведет вещание спутниковый оператор “Радуга”, а на 85°E – “Континент”. Это существенно добавляет совокупность интересных каналов при просмотре на официальную карту или кардшаринг.





На 90.0°E Ямал 201 большой выбор операторов спутникового интернета.

А если установить конвертер твин в эту позицию, появляется возможность использования спутникового интернета или спутниковой рыбалки вместе с просмотром телевидения.

Установка и настройка спутниковой антенны процесс довольно таки сложный и если кто не знаком с этим рекомендую прочесть Установка и настройка спутниковой антенны самостоятельно. Так же желательно знать азы спутниковых технологий – на сайте в левой колонке Оборудование.



Прием 90.0°E Ямал 201 в некоторых регионах затруднен потому желательно собирать мультифид на больших антеннах. На этом спутнике ведется вещание в КУ и СИ диапазоне, но для приема СИ нужен отдельный  Конвертер C диапазона и еще большая антенна (около 2 м.), что существенно повышает цену на оборудование, тем самым не всем подойдет. Передаваемые же каналы можно найти и в КУ диапазоне на этом же мультифиде, только в разных временных поясах. Так что Си диапазон больше для любителей, а нас интересует КУ.



Как настроить спутниковую антенну

Мне проще производить настройку по старинке, с помощью  телевизора и тюнера, только бы адекватно отображал силу и качество сигнала, желательно без задержек.

• Собираем антенну, вместе с мультифидами и конвертерами (слева и справа). Болты не затягиваем.
• Крепим кронштейн, ориентацией на восток.
• Вешаем антенну, не затягивая крепление.
• Подключаем оборудования. Центральный конвертер прямо к ресиверу.



Как и обычная настройка спутниковой антенны, начинаем   с фокуса. В нашем случае это 85°E. В интернете на сайте лингсат ком берем частоты (там всегда актуально) с большой скоростью потока (типа 11840 H 28800). Но если в ресивере есть, то там перебираем при настройке. Подстраиваем по максимуму, не забываем крутить конвертер относительно часовой стрелки вправо-влево, и взад-вперед на креплении. Только после затягиваем крепление конвертера и антенны, одновременно следя за сигналом (не только на одной частоте).



Настраиваем мультифиды.

Если смотреть на прикрепленную антенну спереди (как бы в лицо), то с правой стороны нужно искать 75. 0°E ABS 1, слева –  90.0°E Ямал 201.

Обычно при настройке 75.0°E  и 85°E проблем не возникает, а для 90.0°E необходима большая точность и его немножко труднее поймать,  но все зависит от координат места установки и  величины спутниковой антенны.

Установка и настройка спутниковой антенны самостоятельно

Прибор для настройки спутниковой антенны

Желаю удачи.

Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

подробных инструкций. Для качественного изображения

Спутниковое телевидение теперь есть почти в каждом доме. Триколор ТВ на данный момент считается самым популярным и надежным поставщиком спутникового телевидения в России. Принцип работы такого телевидения заключается в передаче данных через спутник Земли от передающего центра к приемному устройству потребителю. Передача данных качественная. Правильная установка и настройка оборудования позволяет обеспечить качество изображения и звука.Для установки и ввода в эксплуатацию вы можете вызвать специалиста по обслуживанию, а можете установить и настроить систему самостоятельно.

Тарелка — это основной элемент спутниковой системы. Это металлическая конструкция параболической формы, вогнутой внутрь. Эта форма выбрана не случайно. Сигналы, поступающие со спутника, достигающие тарелки, концентрируются в одной центральной точке — в круглом конвекторе, что обеспечивает высокий уровень связи. Из конвектора информация по трассе кабеля поступает в приемник, где конвертируется и отображается на экране телевизора.

Теперь, зная принцип передачи сигнала, становится понятно, что спутниковую тарелку нужно устанавливать по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно проведите линию от антенны в направлении передающего устройства. На пути линии траектории не должно быть деревьев, зданий, построек, построек, которые могли бы перекрыть путь или исказить сигнал. Помните! Спутниковый сигнал не может проходить сквозь стены.
2. Закрепляем антенну на высокой точке. Стать ей поможет крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать плиту на внутренней стене лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Мы избегаем мест в здании, где скапливается снег или влага. Это могут быть водосливы, откосы и карнизы крыши дома.
5. Крепим антенну возле телевизора.Это упростит процесс настройки.

Простые правила установки спутниковой антенны Триколор ТВ помогут избежать первых ошибок при настройке телевизора самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Внешняя конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• антенное зеркало;
Коаксиальный кабель
• ;
• конвектор.

Кронштейн крепится к стене или крыше с помощью анкерных болтов для повышения устойчивости. Любая вибрация незакрепленного кронштейна на ветру приведет к деформации всей конструкции и ухудшению качества изображения.

Внимание! Полностью затягивать болты до конца работы не нужно. может потребоваться изменить наклон и положение конструкции во время установки.

После монтажа крепления прикрепляем собственно зеркало пластины, конвектор.

Устанавливаем конвектор на держатель с разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы подключения кабеля и конвектора:

1. Снимаем на кабеле внешний изоляционный материал на расстоянии примерно 15 мм от концов кабеля, а внутренний — 10 мм. Будьте осторожны, чтобы не повредить плетеный экран.
2. Согните экранирующую оплетку вместе с фольгой в направлении, противоположном концам, и прикрутите ее к F-разъему до упора.
3. Не обрезайте конец жилы за коннектором 2 мм.
4. Закрепляем провод кабеля на держателе изолентой или стяжками.
5. Заклеиваем разъем для предотвращения попадания в него влаги с помощью герметика или изоленты.

На этом внешние работы по настройке спутникового вещания Триколор ТВ завершаются, необходимо подключить кабель к ресиверу и настроить работу самого ресивера.

Тонкости установки магнитолы

Установка ресивера на телевизор осуществляется одним из двух способов:

1. Использование высокочастотного (ВЧ) антенного кабеля.
2. Использование низкочастотного (НЧ) кабеля с разъемом.

RF подключается к разъему ТВ антенны и к разъему RF Out на приемнике. При подключении ресивера к розетке на экране телевизора должно отображаться слово «BOOT» и номер телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», что означает, что приемник работает правильно.

Алгоритм подключения LF к спутниковому ресиверу такой же, как и для HF.Единственное, что после появления надписи «BOOT» нажмите на ПДУ кнопку «A / V» и дождитесь появления надписи «Нет сигнала». Если появилась надпись, значит все было сделано правильно. Другая информация, которая появляется на экране телевизора, указывает на неправильную сборку оборудования.

Для качественного изображения

Перед тем, как приступить к поиску сигнала, необходимо в самих настройках спутникового ТВ произвести несколько действий:

1. Нажмите кнопку «Меню» на пульте ДУ ресивера.
2. В столбце «Установка» нажмите «ОК».
3. Введите «0000».
4. Во всплывающем окне нажмите «ОК».
5. Выберите пункт «Установка антенны» и нажмите «ОК».

В столбце «Установка антенны» находим две шкалы «Качество сигнала» и «Уровень сигнала», показывающие уровень принимаемого информационного потока. Оптимальная скорость передачи должна быть не менее 70%.

Низкий уровень сигнала может быть вызван неправильной сборкой оборудования или неточным положением антенны.Если кабель подключен правильно, то нужно отрегулировать значение входящего сигнала, изменив положение самой тарелки.

Начинаем перемещать антенну на 1-2 мм, останавливая каждый шаг на несколько секунд, чтобы не пропустить сигнал. Зеркало пластины Триколор ТВ должно быть направлено максимально вверх.

Важный! Настраивая антенну, следите за тем, чтобы ваше тело не стало препятствием для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужной величины заполнения шкал на экране ТВ.Если заполнить одну полосу, значит устройство не обменивается данными со спутником. Поэтому продолжаем поиски. После заполнения шкал до нужного значения на мониторе появится изображение. После завершения настройки затяните крепежные болты кронштейна до упора.

Самостоятельная настройка устройства Триколор ТВ не занимает много времени и не требует специальных навыков и умений. В целом внедрение спутникового телевидения займет не более 3 часов.Завершающим этапом настройки является регистрация самого спутникового ресивера.

Звоним и записываемся

Ресивер регистрируется через службу технической поддержки по указанному в договоре о подписке номеру. Перед набором номера подготовьте следующую информацию:

• ФИО. абонентские или паспортные данные;
Адрес установки устройства
• ;
• детали ресивера.

Помните! Регистрацию ресивера можно осуществить на сайте Триколор ТВ

.

Специалист техподдержки проверит правильность данных и даст подтверждение.В течение рабочей недели на экране телевизора может загореться надпись «Кодированный канал DRE». По истечении указанного срока начнет вещание Триколор ТВ.

Настройка спутника Триколор ТВ завершена самостоятельно. Вы можете наслаждаться просмотром любимых каналов с высоким качеством изображения и великолепным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» предоставляет потребителям большой выбор каналов в скоростном режиме.

Следуя подробным инструкциям, приведенным в статье, вы сможете настроить Триколор ТВ без чьей-либо помощи.Давайте начнем!

1. Сначала соберите антенну в соответствии с прилагаемой инструкцией. После того, как вы собрали антенну Триколор ТВ, вам нужно будет установить ее. Выберите место для антенны и надежно закрепите ее там. Если вы устанавливаете антенну на балконе, просверлите перегородку и прикрутите к ней антенну. Рекомендуется прикреплять антенну к стене саморасширяющимися анкерами.
2. Установленную антенну нужно повернуть по направлению к солнцу примерно в 16-17 часов дня, слегка наклонив ее вперед (примерно 3-5 градусов).На пути приема спутникового сигнала могут быть препятствия, которые значительно искажают или полностью прекращают прием сигнала. К таким препятствиям могут относиться не только деревья, заборы, стены и т. Д., Но и стеклянные окна.
3. Когда антенна направлена ​​к спутнику, прикрепите ее к кронштейну, но пока не затягивайте полностью. Установка зажима даст вам свободное вращение антенны.
4. Подключите приемник к преобразователю с помощью кабеля. Теперь можно приступить к настройке.

Необходимо настроить антенну на спутник Bonum 1. Для этого необходимо установить данные транспондера в приемнике. Он будет искать для вас спутниковый сигнал.

1. Откройте «Меню», выберите «Установка антенны» или «Найти транспондер».
2. Введите параметры транспондера (частота — 12226; поляризация — горизонтальная; расход — 27500).
3. Посмотрите тип преобразователя (LNB) установленный в настройках. Правильные данные: тип преобразователя — «Одиночный», частота гетеродина — 10750.
4. Затем откройте пункт «Уровень сигнала» (Сканирование). Метод секторного сканирования ищет спутниковый сигнал. По мере приближения к спутнику масштаб должен увеличиваться. Важно помнить об упомянутых выше препятствиях. В современных тюнерах обычно две шкалы уровней: «уровень» (сигнал), показывающий ПЧ на входе тюнера, полезный спутниковый сигнал и различные шумы; и «качество» — эта шкала показывает уровень полезного сигнала по заданным параметрам.
5. Спутниковый сигнал улавливается, если вы видите появившийся уровень шкалы «Качество», который будет использован на следующем этапе настройки. Шкала «Качество» может быть в любом из пунктов «Меню». Его можно располагать как вертикально, так и горизонтально. Это зависит от марки вашего ресивера. Одно можно сказать наверняка: если опция «Питание LNB» отключена, то шкала покажет нулевое значение.
6. Начните сканирование второй шкалы с позиции, в которой вы установили антенну.Разверните в стороны на 10-15 градусов. Это нужно делать очень медленно, потому что для обработки цифрового сигнала требуется время. В случае успешного отлова нижняя полоса шкалы «Качество» будет окрашена. Продолжайте осторожно вращать антенну, пока не достигнете максимально возможного значения.

Если вам не удалось уловить спутниковый сигнал с первого раза, то вы можете изменить положение антенны, подняв или опустив ее. После этого следует повторить сканирование с самого начала.

31 июля 2017 года в вещание внесены изменения, направленные на разделение региональных телеканалов по соответствующим спискам и призванные сделать просмотр этих телеканалов более удобным.

Для правильного отображения списка телеканалов выполните следующие действия:

1. Нажмите кнопку «Меню» и выберите «Настройки».

2. Выберите «Заводские настройки» и нажмите «ОК».

3. Подтвердите сброс настроек приемника к заводским настройкам, сначала нажав красную кнопку «F1» или «Информация» на пульте дистанционного управления, а затем выбрав вариант «Да».

4. Приемник перезагрузится. Дождитесь появления на экране надписи как на рисунке ниже и нажмите кнопку включения приемника (Standby).

5. Выберите языки меню приемника и аудио, затем нажмите кнопку «Далее».

6. Выберите оператора «Триколор ТВ» и нажмите «Далее».

8. На автоматическом поиске убедитесь, что антенна Триколор ТВ установлена ​​(при стандартном подключении приемника к антенне рекомендуется оставить настройки по умолчанию), и нажмите Далее.

9. Выберите регион, который вам подходит. Для выбора будут доступны 3 региона — «Главный», «Москва +0ч». и «Москва +2 часа».

Внимание! Необходимо выбрать один из двух регионов — «Москва +0 ч.». или «Москва +2 часа». — в зависимости от региона вашего проживания. В первом случае все телеканалы будут транслироваться по московскому времени, во втором — некоторые телеканалы будут транслироваться со сдвигом по времени +2 часа от московского времени.

При выборе региона «Основной» в списке каналов будет сохранен один информационный телеканал.

10. Дождитесь завершения поиска телеканалов и сохраните найденные телеканалы.

Сравнительно недавно мы могли смотреть только несколько каналов, сигнал которых ловила наша антенна. Теперь, когда телевидение стало настолько прогрессивным, что доступ к каналам передается через спутник, лучи которого ловят спутниковые антенны, мы можем видеть бесконечное множество программ. Одна из самых известных спутниковых телекомпаний — Триколор ТВ. Однако, чтобы воспользоваться этим достижением науки, его нужно не только приобрести, но и правильно подключить.Как сделать самому — читайте дальше.

Чтобы понять, как подключить спутниковое ТВ, нужно понимать, что это за технология и как она работает. Только в этом случае вы сможете понять смысл всех описанных нами действий и выполнить их максимально точно.

Для упрощения описания работы такой системы передающий центр кодирует информацию и отправляет ее на спутник, который, в свою очередь, отражает полученные данные на спутниковую антенну.Таким образом, ваш телевизор будет иметь доступ к каналам самого высокого качества.

Основным элементом такого устройства является спутниковая антенна. Обычно он сделан из металла и имеет форму вогнутой линзы.

Из-за формы антенны все улавливаемые ею сигналы отражаются в одну точку, где установлен преобразователь. Далее сигнал перенаправляется на спутниковый тюнер, который называется приемником. Данное устройство декодирует полученную информацию в понятный вид и отправляет ее на выходы вашего телевизора.

Вы можете приобрести полный комплект, который можно установить на один телевизор вместо старого ресивера. Покупка недостающих деталей. Также такое устройство подключается к двум телевизорам и планшету за одну абонентскую плату.

Данные комплектующие покупаются в специализированных магазинах. Затем подключение выполняется мастером. Также можно установить спутниковое телевидение своими руками.

Спутниковое телевидение можно установить даже там, где плохой прием сигнала. Например, если вы много времени проводите на даче, то вам ничего не помешает подключить его там.Также этот вид телевидения работает в Казахстане. Даже Сибирь может пользоваться услугами спутниковой связи.

Положение спутника и настройка Триколор ТВ

Спутник посылает сигнал на антенну с высоты 38 000 километров. Его сигнал напоминает тонкий луч прожектора, который, к сожалению, не может проходить сквозь стены, поэтому, если вы выберете неправильное место для установки антенны, вы не сможете ее настроить.

Чтобы установка антенны не вызывала у вас вопросов, вы должны знать, что все спутники находятся выше линии экватора.Исходя из этого, вы можете понять, что зеркальная часть тарелки должна быть обращена на юг, поэтому, если ваши окна выходят на север, лучше направить антенну на север. В этом случае вы сами должны провести провода удобным для вас способом. Только так можно правильно поставить прибор и получить бесперебойный сигнал.

Помимо того, что нужно точно определять направление, нужно рассчитать диаметр устройства. Оптимальный размер тарелки, принимающей сигнал Триколор ТВ, — 0.6 метров. Можно использовать антенны большего размера, но самостоятельно их установить будет проблематично.

Чтобы правильно установить спутниковую антенну, нужно правильно подобрать крепеж для кронштейна. Его установка осуществляется на анкерные болты, предохраняющие устройство от раскачивания. В противном случае любой порыв ветра может оставить вас без сигнала.

Как самостоятельно подключить Триколор ТВ к телевизору

После того, как вы определились, где будет установлена ​​антенна, необходимо ее собрать.Для самостоятельной установки такого устройства в комплект входит подробная инструкция по установке. Вы также можете воспользоваться нашими советами.

Сборка спутниковой антенны:

1. Кронштейн крепится к стене или крыше дома с помощью анкерных болтов. Размер анкерных болтов выбирается в зависимости от прочности стены и силы преобладающих ветров.
2. Далее нужно вставить преобразователь в держатель. В этом случае держатель должен смотреть вниз, иначе в нем будут скапливаться снег и дождевая вода, мешая улавливанию сигнала.
3. Далее нужно соединить концы кабеля и преобразователя F-коннектором. Делается это так: внешняя изоляция кабеля зачищается на 20 мм, а внутренняя — на 12, параллельно кабелю кладется экранирующая оплетка и фольга, максимально прикручиваем разъем, срезаем секции, выступающие более чем на 2 мм.
4. Изолентой прикрепляем кабель к выемке держателя дуги.
5. Заклеиваем весь F-соединитель тремя слоями изоленты или теплоизоляционной трубки.Для лучшего прилегания можно использовать силиконовый герметик.
6. Далее нужно соединить пластину с кронштейном. Для его фиксации используются болты, которые не вкручиваются до конца.
7. Теперь вы можете прикрепить кабель к кронштейну, оставив 1,5 метра кабеля.

Если вы самостоятельно устанавливаете спутниковый комплект, то при выборе угла азимута и места установки антенны руководствуйтесь данными в таблице, которая всегда присутствует в комплекте, для вашего города или поселка.Согласно инструкции проложите кабель от преобразователя к ресиверу, а затем подключите устройство напрямую к телевизору. Постарайтесь выполнить всю работу правильно, так как перенастроить устройство будет довольно сложно.

Подготовительные действия перед настройкой Триколор

После того, как вы самостоятельно установили спутниковую антенну и подключили ресивер к телевизору, можно приступать к настройке антенны. Однако перед этим необходимо ознакомиться с некоторыми особенностями этой работы.

Если вас беспокоит вопрос: «Могу ли я самостоятельно уловить сигнал?», То вам необходимо знать, что спутник движется со скоростью вращения Земли, постоянно находясь в одном месте относительно вашего жилой дом. Благодаря такому положению, настроить спутниковое телевидение под силу обычному обывателю.

Если вы хотите настроить антенну без посторонней помощи, рекомендуется приобрести новое устройство под названием SatFinder. Эта насадка устанавливается на антенну и сообщает тюнеру о правильности своих действий.

Чтобы настроить тарелку как можно быстрее, важно знать, что легче всего найти правильное положение антенны в полдень. Также имейте в виду, что в дождливый и пасмурный день облака ослабляют сигнал, поэтому в такие дни от проведения данных работ лучше отказаться.

Приемник настраивается через поиск в меню, где расположены индикаторы качества и силы сигналов. Чтобы найти сигнал, вам нужно увидеть экран телевизора или иметь партнера, который подскажет вам, в какую сторону двигаться.

Инструкция: как настроить антенну Триколор самостоятельно

После того, как вы установили антенну и выполнили все остальные подготовительные работы, можно сразу перейти к поиску сигнала. Не забудьте убедиться, что ваш партнер видит все необходимые индикаторы.

В каком порядке искать сигнал:

• Поверните зеркало пластины в ту сторону, где обычно солнце в обед;
• Далее установите пластину в вертикальное положение, максимально приподнимите ее «головку» и затяните гайки.
• Поверните и плавно переместите тарелку на 2 мм в сторону обеденного солнца;
• Перемещая эти миллиметры, не забывайте останавливаться в каждой позиции на несколько секунд, чтобы поймать сигнал;
• Не забывайте стоять там, где вам не будет мешать сигнал к тарелке.

Если после того, как вы переместили антенну из положения солнца в двенадцать, пока она не окажется в положении 14 часов, и вы не можете восстановить сигнал, вам нужно ослабить вертикальные гайки и переместить пластину вниз 1 мм, и повторить все действия заново.Если вы заблудились, то вам придется повторить весь процесс настройки заново.

Когда на экране появится полоса качества сигнала или трехцветное ТВ-изображение, вы можете выполнить окончательные настройки. Для этого нужно постепенно двигать зеркало, картинка на экране телевизора подскажет, в каком направлении. Идеально настроенная антенна должна давать 70% каждой шкалы.

Разбираемся, как самостоятельно настроить каналы на Триколор ТВ

Чтобы правильно настроить спутниковую антенну, нужно настроить ее по разметке на экране.Для этого нужно проделать некоторые действия с самим телевизором и ресивером.

Как включить галочку, показывающую уровень сигнала в меню:

• Возьмите пульт ДУ приемника и нажмите «Меню»;
• Когда откроется меню, найдите пункт «Установка» и нажмите кнопку «ОК»;
• Измените пароль, например, на 0000;
• Затем выберите «Системные настройки и снова нажмите кнопку« ОК »;
• В новом меню выберите пункт« Установка антенны »и выберите его, нажав кнопку« ОК ».

Далее настраиваем спутниковую антенну по инструкции, описанной ранее. В этом случае обе шкалы, показывающие уровень сигнала, должны быть заполнены не менее чем на 70%. Если вы не можете правильно выровнять тарелку, проверьте кабельные соединения.

После подключения вы можете наслаждаться качественным телевизором. Чтобы сигнал не пропадал надолго, постоянно сметайте с антенны скопившуюся грязь, воду и снег.

Как самостоятельно установить антенну Триколор ТВ (видео)

Установка спутникового телевидения Триколор ТВ не такая сложная задача, как может показаться на первый взгляд.Антенну легко настроить самостоятельно. Главное — внимательно и качественно следовать всем нашим советам, и эта работа займет не более 2,5 часов!

ТриколорТВ, как и многие компании, транслирующие телеканалы пользователям, использует сложную систему оборудования и связи со спутниками. Бывает, что возникают неисправности, из-за которых приемник может потерять сигнал, а пользователь на какое-то время может потерять возможность смотреть телевизор. Читайте дальше, чтобы узнать, что делать и как самому вернуть трансляцию._______________________________________________________________________________________

Одной из наиболее частых причин отказа является отказ оборудования. Вылезает какое-то обновление ПО, или пластина случайно сдвигается — и все, настроенный список телеканалов, сбои, теряется, а то и вовсе оказывается недоступным.

В список причин таких неисправностей также входят:

1. Плохая погода, мешающая аппаратуре принимать хороший сигнал.
2. Неправильное положение антенны, препятствия на пути сигнала.
3. Обновление ПО, которое встало «криво».
4. Просрочка платежа абонентом.
5. Подключение новых пакетов каналов.
6. Неспособность передать правильные частоты для вещания.
7. Поломки внутри самого оборудования.

Это лишь некоторые из причин. На практике просмотр может быть затруднен из-за любой, даже самой маленькой проблемы. К счастью, это можно исправить без помощи специалистов.

Самостоятельная настройка

Если вдруг каналы сбиваются, а с вашей стороны все условия договора с ТриколорТВ выполнены (нет долгов), проблему можно решить, самостоятельно перенастроив оборудование.

Для начала:

1. Убедитесь, что антенна установлена ​​правильно и ей ничего не мешает — на ней нет грязи, снега и т. Д. Антенна не повернута, не повреждена, и все кабели от нее до приемника находятся в рабочем состоянии. без разрывов и потертостей.
2. Откройте информационный баннер (кнопка f1 или i), чтобы проверить мощность сигнала вашего оборудования. Значение должно быть выше 70 процентов.
3. Если значение ниже, попробуйте медленно повернуть антенну, пока баннер не покажет желаемый уровень приема.
4. После этого можно попробовать перезагрузить ресивер стандартным способом — выключить, подождать 10-20 секунд, а затем включить. Пересчет каналов должен происходить автоматически.

Если уровень сигнала все еще превышает 70 процентов, убедитесь, что ничего не мешает антенне, после чего вы можете попробовать запустить автоматическую настройку канала:

1. Откройте меню телевизора, перейдите в «Настройки».
2. Выбрать «Телеканалы» — «Автоматический режим».
3. Дождитесь завершения процедуры «пересчета» каналов.

Если после этого у вас остались каналы вне досягаемости, и возникли ошибки, необходимо сбросить ресивер на заводские настройки:

1. Заходим в «Меню».
2. Выберите «Настройки» или «О приемнике» (может отличаться в зависимости от модели приемника).
3. Выберите «Заводские настройки» и подтвердите сброс.

Подтверждение сброса может происходить как через кнопку f1 или i, после чего можно нажать «Да», так и просто нажав «Да» после вопроса «Вы уверены?» Метод зависит от модели ресивера.Подробные инструкции для каждой модели можно найти по адресу: https://www.tricolor.tv/help/technical-issues/vosstanovlenie-spiska-kanalov/.

Если каналы сбиваются из-за того, что вы не обновили программное обеспечение, рекомендуется выполнить эту процедуру через спутниковое или Интернет-соединение.

Важно ! В процессе настройки некоторые приемники вынуждают пользователей повторно авторизовать антенну — им придется выбрать регион, настройки антенны, название провайдера и т. Д.

В конце любого из способов следует дождаться, пока приемник закончит поиск каналов и сохранить их.

Если не получилось

В случае, если вы попытались восстановить заводские настройки, а каналы по-прежнему не отображаются, рекомендуется обратиться к техническим специалистам «ТриколорТВ». Бывают случаи, когда пользователь просто не может определить, почему пропадает сигнал или теряются настройки — это может быть либо неисправность самого спутника со стороны Триколора, либо технический сбой смарт-карт и самого ресивера.Устаревшее оборудование выходит из строя чаще, чем новое, поэтому рекомендуется заменять только частично поддерживаемые приемники на новые каждые пару лет — ТриколорТВ позволяет делать это с небольшими доплатами.

Так же теряются каналы при незавершении обновления ПО — система может «закрываться», и справиться с этим поможет только квалифицированный специалист, если сброс системы не дал желаемого результата.

Специалисты ТриколорТВ оказывают поддержку своим абонентам по следующим каналам:

1. Горячая линия компании доступна при звонке через Интернет в разделе «Поддержка».
2. Письменное обращение или заявление о вызове мастера — через официальный сайт.
3. Skype звонок.
4. Онлайн чат на официальном сайте компании.

Перед обращением к техническим специалистам рекомендуется сначала прочитать инструкцию к Триколор ТВ и ресиверу — возможно, есть уникальный способ решить проблему, который можно применить самостоятельно.

ТВ-антенна, которую можно сделать из уже имеющихся дома

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна со скрепкой

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельного вывода от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете распрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, что будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, есть некоторая доля «вы получаете то, за что платите». Если вы не получаете прием, который, по вашему мнению, должен иметь, с самодельной антенной, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

Как установить телевизионную антенну или антенну: 4 шага (с изображениями)

Если вы решили установить антенну с помощью настенного крепления, вам необходимо просверлить направляющие отверстия для болтов, которые будут крепить распорки к стене. Не сверлить по кирпичу, а по раствору, который мягче кирпича.Убедитесь, что вы оставили пространство примерно от 12 до 14 дюймов между распоркой сверху и снизу. Это гарантирует, что мачта не будет раскачиваться от ветра. Если одно или два отверстия слишком велики для болта, что иногда случается, просто используйте пластиковые расширители внутри направляющих отверстий и снова закрутите болт.
Соберите антенну на земле. Закрепите все болты и гайки и подсоедините трансформатор к антенне, если антенна поставляется с трансформатором. Если антенна поставляется с коаксиальным разъемом за пределами пластикового корпуса, просто подключите внешний коаксиальный кабель к антенне.В некоторых моделях трансформатор уже встроенный. Следуйте инструкциям производителя.
Тщательно выберите место для вашей антенны. Не устанавливайте устройство слишком близко к электрическим проводам или веткам деревьев. Моя антенна была установлена ​​на противоположной стороне дома, где есть электрический провод, идущий от служебного трансформатора. Возможно, вам понадобится кто-то, кто поможет удерживать антенну, пока вы прикрепляете все U-образные болты к скобам. Убедитесь, что антенна находится на высоте не менее 10 футов над пиком вашей крыши.Также гайки, которые идут в комплекте с монтажным комплектом, будут иметь шайбы, которые не будут расползаться. Обязательно затяните их.
Как только антенна будет на месте, закрепите кабель на мачте с помощью Ty-wraps. Если у вас есть ротатор, оставьте между мачтами петлю кабеля длиной около 2 футов. Когда ротатор вращает антенну во время поиска других станций, коаксиальный кабель может быть натянут и растянут. Очень важно, чтобы трос не растягивался под действием вращателя.
Из эстетических соображений вы можете как можно лучше замаскировать коаксиальный кабель.Коаксиальный кабель я спрятал за желобами. Использовать свое воображение.
Затем подключите коаксиальный кабель к блоку заземления или разветвителю в зависимости от вашей конфигурации. В моем случае я подключил кабель к 4-полосному разветвителю и подключил три коаксиальных кабеля к блоку заземления, который принимает три сегмента коаксиального кабеля (см. Рисунок выше). Один из сегментов прошел в мою спальню наверху, второй вошел в подвал, чтобы выйти из этажа гостиной, а третий находится с телевизором в подвале.Теперь я могу смотреть новости в любом месте дома.

В меню телевизора написано неправильная настройка оборудования. Самостоятельная настройка антенны НТВ-Плюс. Самонастройка «НТВ-Плюс»

Пример настройки телевизора LG на каналы телекомпании НТВ-ПЛЮС
Попробуем разобраться, как правильно настроить телевизор LG на каналы НТВ-ПЛЮС для использования модуля NTV-PLUS CI + CAM.
Принцип настройки у всех телевизоров этого производителя примерно одинаковый. В зависимости от версии ПО и модели названия пунктов меню могут отличаться, но суть везде одинакова.
Сначала переводим телевизор в режим приема со спутниковой антенны. Вызвать список каналов на экране кнопкой СПИСОК

Выбираем режим «Спутник», заходим и нажимаем ОК,

Для настройки нажимаем кнопку НАСТРОЙКА (МЕНЮ) и переходим в раздел КАНАЛЫ

Далее переходим в пункт меню «Настройки спутника» «

Проверяем, что все настройки такие же, как на фото выше.
Слева вы видите две шкалы — вы можете использовать их для проверки качества сигнала, а если ваша антенна не настроена, настройте антенну на сигнал НТВ-ПЛЮС со спутника
Далее возможны два варианта конфигурации:
— для тех моделей телевизоров, у которых есть автонастройка на НТВ-плюс
— для тех моделей, у которых нет автонастройки на НТВ-плюс

Номер опции 1

Из настроек канала вернитесь в предыдущее меню (с помощью кнопки НАЗАД) и перейдите в раздел АВТОПОИСК.Выбираем режим «Спутник» и идем дальше.

Выбираем оператора НТВ-ПЛЮС. Если у вас в списке нет НТВ-Плюс или ваш телевизор вообще не предлагает выбрать оператора, то для настройки каналов лучше использовать Вариант №2. Внизу в окне «Настройки спутника» просто нажмите ОК

Здесь режим поиска d. B. Отметьте «Быстрый поиск» и нажмите «ОК»

Нажмите «Выполнить» ОК

Ждем результатов поиска, нажимаем «Закрыть», полностью выходим из меню кнопкой EXIT

Для отображения списка найденных каналов нажмите кнопку СПИСОК

С помощью этой опции поиска ваш телевизор автоматически разделяет все каналы на темы, название текущей темы указывается вверху списка и может быть изменено нажатием синей кнопки на пульте дистанционного управления:

Номер опции 2
Заходим в раздел «Ручной поиск».Проверяем, что все настройки как на фото ниже, и была ли галочка на пункте «Искать в сети». Затем перейдите в «Добавить» и нажмите ОК

Ждем результатов поиска

Нажимаем ОК на «Закрыть», выходим из меню.

Чтобы отобразить список каналов на экране, нажмите кнопку LIST. Все каналы будут настроены в одном списке.

Эта статья находится в формате PDF

TVNADOM.RU

Инструкции по установке приведены на примере телевизоров LG.На других моделях телевизоров основные принципы настройки и поиска каналов такие же. Разница в основном в названиях пунктов меню. Смысл везде одинаковый. Основные параметры (преобразователь частоты, параметры транспондера для поиска каналов, тип поиска) тоже такие же.

Прежде чем переходить к описанию процедуры настройки, ознакомьтесь с основными требованиями для просмотра спутниковых телеканалов НТВ + Восток и НТВ + Дальний Восток на ТВ с помощью CAM модуля НТВ + Восток, Дальний Восток.

Перед покупкой CAM модуля НТВ + убедитесь, что ваш телевизор оборудован спутниковым тюнером. Сделать это очень просто. Просто посмотрите на антенные входы на задней панели телевизора.

Если есть вход для подключения спутниковой антенны, значит в телевизоре есть спутниковый тюнер.

Далее необходимо убедиться, что телевизор оборудован слотом для модуля CAM. Это можно узнать из инструкции к телевизору или, опять же, осмотрев заднюю и боковую часть телевизора.Разъем для подключения модуля CAM должен выглядеть примерно так, как на фото ниже.

Также совершенно необходимо выяснить, поддерживает ли ваш телевизор стандарт CI +, в котором работает модуль NTV + CAM. Как правило, все телевизоры, имеющие спутниковый тюнер, слот для CAM-модуля и выпущенные в последние 3-5 лет, поддерживают этот стандарт и могут работать с этими модулями. Однако не забудьте проверить, действительно ли ваш телевизор соответствует этому требованию. Прочтите описание телевизора или поищите в Интернете.Если нет интернета и нет инструкции, перед покупкой CAM модуля НТВ + Восток или НТВ + Дальний Восток вы можете обратиться к нам за консультацией.

Убедившись, что ваш телевизор соответствует всем вышеперечисленным требованиям, и имея модуль под рукой, вы можете приступить к установке модуля и поиску каналов. Здесь мы предполагаем, что вы уже настроили антенну для спутника НТВ + Восток, или НТВ + Дальний Восток, и мы не будем касаться этого вопроса.

Перед тем, как вставить модуль НТВ + САМ в гнездо для телевизора, вставьте в него карту доступа НТВ +.Карта вставляется так же, как на фото ниже. Чип в этом случае.

В конце модуля CAM находятся два ряда разъемов типа «мама», а в розетке ТВ соответственно два ряда контактов типа «папа». Контакты тонкие и могут быть повреждены, если модуль неправильно вставлен в слот. Поэтому аккуратно и аккуратно вставьте модуль по направляющим, не прилагая больших усилий. Но всегда до конца.

Вы можете убедиться, что модуль правильно вставлен, зайдя в меню настроек ТВ и посмотрев, отображается ли информация о модуле

Далее переходим в режим НАСТРОЙКА СПУТНИКА

Здесь в списке спутников выбираем, например EXPRESS AT1 (Название спутника не имеет значения и если вы не нашли спутник EXPRESS AT2 в списке спутников для НТВ + Дальний Восток, то вам может искать каналы на спутнике EXPRESS AT1.Важно не название, а правильные параметры установки преобразователя (Lnb) и параметры транспондера, на котором будет осуществляться поиск каналов.

Итак: спутник EXPRESS AT1 , частота LNB — 10750 , частота транспондера 12245 , поляризация В (вертикальная), расход 27500 .

В общем делаю все как на фото ниже. Важно! Когда антенна настроена, появится уровень и качество.

Появится раскрывающееся меню со списком операторов. Не советую искать по оператору, например НТВ-ПЛЮС Восток, потому что производители телевизоров используют устаревшие списки частот каналов и спутников. В результате поиска по оператору в лучшем случае получите кашу, в худшем — вообще ничего не найдете. Программное обеспечение для спутниковых тюнеров, встроенных в телевизоры, как правило, очень плохого качества, поэтому все настройки необходимо производить вручную.

В этом случае нажмите ДРУГОЕ

И в следующем пункте меню видим то, что нам нужно. В выпадающем меню отображается наш спутник с правильными настройками

Нажимаем OK и получаем новый пункт меню, где мы ставим галочку на ПОИСК СЕТИ и Слепой поиск и нажимаем OK

Здесь нажмите ВЫПОЛНИТЬ

Вот и все, ТВ ищет каналы НТВ + Восток или НТВ + Дальний Восток.

Найдены каналы

После завершения поиска каналов, чтобы каналы открылись, необходимо зарегистрировать модуль CAM на карте.

Для этого позвоните нам по тел. 8

54656 и укажите данные об оборудовании: серийный номер модуля, номер карты и номер договора, а также свои данные: адрес, ФИО, номер телефона.

Активируем оборудование, через 10-15 минут открываются каналы, и можно начинать смотреть спутниковые телеканалы НТВ + Восток или НТВ + Дальний Восток.

Есть модели телевизоров со встроенным ресивером. Их достоинства сложно переоценить. Прежде всего, , нет необходимости покупать ресивер. Во-вторых, , нет необходимости использовать кабель HDMI-HDMI. В-третьих, вы можете переключать каналы и использовать другие функции с помощью пульта ДУ телевизора.

Единственный нюанс — для просмотра спутниковых каналов платных операторов связи цифровой тюнер должен поддерживать стандарт DVB-S2.

Без правильно настроенной спутниковой антенны, конечно, не обойтись. … Большинство моделей телевизоров могут легко сканировать телеканалы в любом режиме. Они могут обеспечить прием сигнала с 4-х спутников. Но даже после правильной настройки антенны на экране телевизора появится знакомая надпись «Закодированный канал». Для полноценного просмотра телеканалов любой компании вам понадобится декодирующее устройство, то есть карта доступа.

Как настроить телевизор Samsung для приема спутникового ТВ

1. Заводские настройки нам не нужны, поэтому сбрасываем их.Заходим в в меню, выбираем раздел «Поддержка» , заходим в «Самодиагностика», нажимаем «Сброс» и подтверждаем выбор кнопкой ОК.

2. После перезагрузки снова заходим в меню. Необходимо здесь выбрать раздел «Канал», перейти в «Антенна» а затем «Спутник» … Выбираем «Система» и вводим пароль (на всех моделях телевизоров любых производителей — это 0000). Необходимо снять галочку с каждого спутника (если это невозможно сделать, выньте модуль CAM из слота и снова перезагрузите телевизор).

3. В выбираем спутник EutelsatW4 36E, транспондер 12130 R, нижний ген. LNB — 0, верх — 10750 … Нажмите «Ручные настройки», транспондер 12130 R, нажмите «Поиск в сети» и подтвердите выбор. Когда процесс поиска каналов завершится, сохраните найденные. Вы можете отсортировать телеканалы, если хотите.

4. В отсутствие спутника EutelsatW4 36E поступаем следующим образом. Останавливаем выбор на «Пользовательском режиме 1» … Далее создаем собственный спутник и сохраняем. Обратите внимание, что «LNB power» отключать нельзя.

Заходим в LNB и выбираем следующие характеристики:

DISEqC — выкл., Нижний ген. LNB — 10750, Верхний ген. LNB — 10750 тон 22 кГц. — Авто.

Далее заходим в раздел «Настройки», из него — в «Ручные настройки», запускаем сканирование вновь обнаруженного спутника. Оставьте поле «Транспондеры» пустым. Выбираем «Создать». Для всех пакетов телеканалов необходимо ввести частоты транспондера, расход, тип поляризации.

5. Когда на экране устройства появится название сети (в нашем случае — «»), необходимо нажать на «Поиск» и подтвердить свой выбор, нажав «ОК» … Процедура повторяется снова и снова для каждого транспондера.

Как настроить телевизоры LG на прием спутникового ТВ

1. Подключаем антенный кабель к разъему на устройстве SATTELITE. Вставьте модуль DVB-CI + CAM. Обратите внимание, что цифры на модуле должны быть на вашей стороне.Возьмите пульт и нажмите «НАСТРОЙКИ». Вы автоматически попадете в главное меню. Отсюда нужно перейти в пункт «Каналы». Щелкните «ОК».

2. Перед вами появится окно. Выберите «Программный режим» и подтвердите нажатием кнопки «ОК». … Список появится перед вами. Необходимо поставить отметку напротив «Спутник», выбрать надпись «ОК» и нажать «ОК» на пульте ДУ.

3. Автоматический поиск телеканалов нам не нужен, поэтому отказываемся от него … В окне «Каналы» выберите «Настройки спутника», подтвердите выбор.

4. После открытия окна перейдите в поле «Спутник» … Перед вами появится список спутников. Останавливаем выбор на «EUTELSAT 36 A / B 36.0 E», нажимаем ОК.

5. Возвращаемся в «Настройки спутника» и указываем следующие параметры:
Частота LNB: 9750/10600 для 2-х полосных преобразователей и для 1-диапазонных — 10750.

6. Включите питание LNB .

7. Возвращаемся в «Каналы» и запускаем ручную настройку. «Цифровое спутниковое телевидение» должно появиться на экране устройства. Нам понадобится поле «Транспондер». В нем нажимаем «Добавить» и вводим параметры. Частота xxxx. Поляризация правая xxxx, симв. Скорость (kS / s) 27500. Передача DVBS2. Подтверждаем «ОК».

8. После появления активной записи нажмите OK … Затем добавьте следующие транспондеры.

Остальные модели телевизоров настраиваются аналогично.

Для настройки приема спутникового сигнала Триколор ТВ необходимо использовать следующие параметры транспондера:

частота	поляризация	стандартный	модуляция	симв. скорость	коррекция ошибок

Необходимо настроить каждый из 14 транспондеров отдельно.Но, если сеть оператора при первоначальном вводе первого транспондера была идентифицирована и определена как Триколор или НТВ-плюс, то можно установить автоматический поиск, и все транспондеры оператора Триколор или НТВ-плюс будут идентифицированы и настроены.

Для настройки приема спутникового сигнала НТВ-ПЛЮС необходимо использовать следующие параметры транспондера:

Для Западного региона (спутники Eutelsat 36A / 36B (W4 / W7)):

частота	поляризация	стандартный	модуляция	симв. скорость	коррекция ошибок
	R (В)
	R (В)
	R (В)
	R (В)
	R (В)
	Р (В)
	л (В)
	Р (В)
	л (В)
	R (В)
	Р (В)
	R (В)
	R (В)
	л (В)
	Р (В)
	R (В)
	л (В)
	л (В)
	R (В)
	R (В)
	л (В)
	R (В)

Для региона Восток (спутники DirecTV-1R / Bonum-1):

частота	поляризация	стандартный	модуляция	симв. скорость	коррекция ошибок
	R (В)
	R (В)
	R (В)
	R (В)
	R (В)
	R (В)

Если ваша антенна правильно настроена и подключена, то данные введенных транспондеров, а также найденные каналы будут сохранены на телевизоре.

1. Как вручную настроить телевизор со встроенным спутниковым ресивером на спутник НТВ Плюс или Триколор ТВ?

В качестве образца мы выбрали телевизор LG 2015 года выпуска с операционной системой «WEB OC». В принципе, алгоритм ручной настройки для других моделей телевизоров не сильно отличается.
Итак. Телевизор подключен к настроенной и работающей спутниковой тарелке, настроен и находится в режиме приема ТВ — «Live TV». На экране соответственно видим:

На пульте нажимаем «Настройки» или «Q.МЕНЮ ».
В появившемся меню выберите« Дополнительные настройки »

Появится меню полных настроек, в котором мы выбираем« Каналы »,« Поиск каналов ».

После нажатия на« Поиск каналов »выберите там » Ручной поиск « и » Спутник « (если по-прежнему нет дополнительной наземной антенны или не подключено кабельное телевидение).

Появляется самое важное меню поиска с настройками параметров.

Допустим, вам нужно найти все каналы оператора «НТВ Плюс» и только он!
Выбираем спутник «Eutelsat 36».
Очень важный параметр: «Частота LNB» (в разных телевизорах это может называться немного по-разному: «промежуточная частота», «верхняя и нижняя частоты отдельно» … Неважно.
Ставим всегда и везде 10750 … Ибо в других моделях может быть 10600, 9750, 5100 …, но везде ставим только 10750.
Далее выбираем «Транспондер» (или частоту одного из спутниковых передатчиков). Поскольку нам нужны каналы НТВ Плюс, берем любую частоту из раздела (если нужно настроиться на Триколор ТВ, то берем из раздела Какие частоты и параметры каналов Триколор ТВ?).
Мы выбрали транспондер с частотой 12130 МГц, правой круговой поляризацией.
Далее следим за шкалами уровня и качества сигнала. Если все установлено правильно, то их должно быть больше 70%.

Делаем включенным параметр «Искать в сети»! Тогда телевизор автоматически найдет все остальные по информации с одного установленного нами транспондера, а только от оператора «НТВ Плюс» (и еще не ~ 250 каналов ненужного «мусора» от Триколор ТВ и т. Д., что происходит в режиме автоматического поиска).
Некоторые телевизоры не имеют режима поиска сети. Затем вам придется вручную сканировать каждый транспондер из списка (упомянутого выше) отдельно.

В итоге мы видим, что телевизор обнаружил все 17 транспондеров оператора НТВ Плюс.

Нажимаем «Готово», выходим из меню настроек и смотрим нужные нам каналы, есть ли модуль CI + с активированной картой доступа.

П.С. Если в конце концов вы вдруг поймете, что сложно редактировать каналы, создавать и переключать списки избранного, неудобный телегид и т. Д.(что присуще всем примитивным спутниковым ресиверам , встроенным в телевизоры ) и это настолько раздражает, что мы готовы использовать 2 пульта (первый для включения / выключения телевизора, второй для всего остального), тогда мы рекомендуем приобретая для своего модуля доступа любой из специализированных спутниковых ресиверов предлагаемой линейки … Которые, кстати, часто приобретают владельцы высококачественных телевизоров, которые, конечно, имеют встроенный спутниковый ресивер и слот для модуля доступа CI +.

2. Телевизор (ресивер) с модулем CI + CAM NTV Plus отображает на кодированном канале «Неверная настройка оборудования. Обратитесь к оператору». Услуга оплачена. Что делать?

Необходимо перезагрузить модуль CI + CAM («factory reset», «factory reset»)

На примере телевизора Samsung.

Заходим в меню ТВ

Выбираем команду «Система»

Выбираем команду «Настройки»

Выбираем команду «Общий интерфейс»

Выбираем команду «Меню CI»

Выбрав команду «Информация», вы можете просмотреть информацию о подписках — у вас закончились деньги на вашем счете? Тогда, возможно, проблема не в модуле, а в плате.

Но, изначально мы предполагаем, что вы уверены в оплате услуг. Поэтому нажмите «Настройки»

Выберите команду «Заводские настройки»

Появится меню с запросом:

Нажмите «ОК» для подтверждения и дождитесь перезагрузки модуля. После этого оставляем устройство включенным на закодированном канале и ждем появления картинки.
Изображение появится не сразу. Ожидание может занять несколько часов.
Все операции выполняете на ваш страх и риск.Если вы не уверены (и есть вероятность, что вы уроните туда еще что-то, очень важное), то лучше обратиться в наш магазин для настройки модуля и карты.

3. Какие частоты у Триколор ТВ? Какие частоты у НТВ Плюс? Какие открытые каналы на спутнике вещают Триколор ТВ и НТВ Плюс? Информация о параметрах каналов — как настроить каналы вручную. Какие каналы есть на спутнике?

Триколор ТВ и НТВ Плюс транслируются со спутников Eutelsat 36A / 36B, которые «парят» на геостационарной орбите на высоте ~ 30 000 км, строго над экватором на точке 36.0 ° E (восточная долгота). Взяв карту, вы можете примерно определить направление, азимут от Калининграда к этой позиции спутника.

Трудно найти дом без единого телевизора. Но бесплатные каналы — это одно и другое, когда речь идет о платном ТВ. Количество платных каналов НТВ Плюс зависит от пакета, который оплатил пользователь. Но чтобы их получить, потребуется небольшая корректировка, которую можно сделать самостоятельно или обратившись за помощью в сервис.

Тогда у вас будет возможность посмотреть любимые фильмы, спортивные передачи, программы отечественного и зарубежного производства и многое другое.Кроме того, узнать, какие настройки подходят для НТВ Плюс, несложно, так как на официальном сайте есть все инструкции, не только общие, но и зависящие от конкретных моделей ресиверов.

Виджет от SocialMart

Настройка спутникового оборудования

Многое зависит от того, как настроено оборудование, в том числе от качества сигнала. Поэтому нужно разбираться в некоторых особенностях установки оборудования, если пользователь решил сэкономить, а не заказывать услуги мастера, который все установит и настроит сам.Итак, вот инструкции, которым нужно следовать:

• Так как спутники НТВ расположены выше экватора, чтобы поймать сигнал, нужно направить антенну на южную сторону. Чтобы не гадать, где он находится, возьмите компас или воспользуйтесь онлайн-компасом, скачав это приложение на свой смартфон. А вот угол наклона спутниковой тарелки в зависимости от местности и производителя должен быть где-то в пределах 17-38 градусов;
• Внимательно осмотрите область, чтобы определить, нет ли помех.Сделать это очень просто — если вид в нужном направлении хороший, значит все нормально, а если нет, то нужно найти другое место с лучшим видом;
• Постарайтесь закрепить тарелку как можно плотнее, чтобы не перепутать настройки. Каждый раз быстро настраивать каналы надоедает, поэтому лучше использовать надежную скобу и смотреть спутниковое телевидение от НТВ;

• И, конечно же, для нормальной работы любого телеканала важно правильно выбрать кабель, устойчивый к погодным условиям.На него будет выпадать снег, дождь и другие осадки, поэтому техника должна быть надежной;
• Кабель должен быть подключен к ресиверу, а ресивер — к телевизору;
• Даже если вы не знаете точных настроек, вы можете поймать их самостоятельно, поворачивая тарелку по горизонтали и вертикали, пока изображение не появится на экране телевизора. Когда есть картинка, нужно смотреть на уровень приема сигнала — он должен быть выше 50%;
• Авторизуйтесь на сайте и получите права доступа к различным пакетам.Оператор помогает новичкам в полной мере насладиться трансляцией. У нового зарегистрированного пользователя на счету есть небольшая сумма, которая платит за трансляцию стандартного пакета — все, что остается, это настроить каналы.

После завершения операции «Регистрация договора» карта доступа активирует свою работу, и в течение 24 часов человек сможет увидеть, что провайдер приготовил для новых пользователей.

Настройка каналов НТВ Плюс

На данный момент существует несколько способов настройки каналов от провайдера НТВ Плюс.Есть два самых популярных варианта.

1. Автоматическая настройка, которая выглядит так:

• Войдите в меню с пульта дистанционного управления;
• Найдите там подраздел «Поиск каналов»;
• Щелкните по нему и следите за статусом поиска. Когда он закончится, все каналы начнут отображаться.

1. Ручная настройка ТВ имеет следующие особенности:

• Для начала нужно сбросить настойки. Делается это так: «Настройки» → «Настройки по умолчанию» → «Каналы» → «Антенна» → «Настройки спутника»;
• Префикс попросит вас ввести пароль.Не стесняйтесь вводить четыре нуля, но только если этот параметр не был изменен;
• После этого при ручном поиске телеканалов на НТВ Плюс нужно снять галочки напротив спутников, что разрешено, выбрав только тот, с которым работает НТВ Плюс. В данном случае это EutelsatW4 36E. Иногда бывает, что рассматриваемая услуга блокируется самим тюнером или телевизором, и для открытия доступа достаточно просто вынуть карту доступа и вставить ее обратно;
• Далее необходимо настроить транспондер.Вот настройки: 12130 уровней R и Lnb (нижний = 0; верхний = 10750).

Когда вся процедура будет завершена, можно переходить к завершающему этапу: Выбрать транспондер и установить команду «Искать в сети». Тогда придется подождать, потому что настройка занимает много времени. Но если все изменения были правильными, то через полчаса у вас заработают все платные телеканалы.

Настройка каналов НТВ Плюс Восток

Телекомпания НТВ Плюс — одна из самых популярных на территории России, но в восточной части страны были перебои в вещании, которые были устранены с помощью нового пакета и спутник Экспресс-АТ1.Смена произошла в 2014 году, чтобы в 2017 году пользователи могли наслаждаться отличным трансляцией популярных каналов и не только в течение нескольких лет.

Если по какой-то причине ваше оборудование не хочет принимать сигнал, исходящий от этого спутника, вы можете вручную выполнить поиск телеканалов после ввода настроек. Это не так сложно, поскольку перенастройку можно произвести вручную. Телевидение скоро перейдет в стандартный режим работы, радуя зрителей полным пакетом телеканалов.

Итак, чтобы получить доступ к пакету, нужно проверить настройки спутника, и если их там нет, то сначала введите этот спутник, а затем заполните параметры трансляции. Инструкция по настройке каналов проста:

• Открыть настройки ресивера через ПДУ и кнопку «МЕНЮ»;
• Включить поиск каналов НТВ;
• Заходим в «Настройки» — «Установка» — «Пароль» — «Режим поиска» — «Включить»;
• Введите параметры транспондера: частота — 12475; поляризация — левая; скорость передачи — 27500; вещание — DVB-S2; модуляция — 8PSK; FEC: 5/6;
• Проверьте «Уровень» и «Качество» сигнала.Снова нажмите «Поиск»;
• Дождитесь результатов и сохраните их.

Настройка телевизоров LG и Samsung

Пользователю потребуются инструкции по настройке телевизоров Samsung и LG, так как эти устройства имеют CAM-модуль, поэтому их работа со спутниковым оборудованием НТВ немного отличается от стандартной. Однако мы предоставим простые инструкции, как решить проблему и правильно настроить оборудование.

Установить каналы НТВ Плюс для Samsung можно так:

• Войдите в меню и перейдите в пункт «Трансляция»;
• Выберите антенну «EutelsatW4 36E» и сохраните данные;
• Войдите в «Настройки LNB» и выберите транспондер, включив режим DiSEqC — выключен.Нижний LNB должен быть 9750. Верхний LNB — 10750. И тон переключателя — 22 кГц;
• Перейти к ручному поиску для ввода настроек каналов;
• Возьмите спутник EutelsatW4 36E и выберите транспондер 11900 (V / R) 27500, установив «Ручной поиск» или «Поиск по сети».

Настройка у LG выглядит так же, поэтому разобраться несложно.

Каждый выбирает способ приема каналов в цифровом качестве, из этого я исходил при выборе:

Наземное цифровое телевидение меня не устроило из-за небольшого количества каналов.

Кабельное ТВ — здесь все сложнее, оператор, который предоставляет телевидение по коаксиальному кабелю без использования кодирования (приставки не нужны), мой дом не обслуживает, а операторы, которые предоставляют телевидение через приставку, — меня тоже не устраивает, т.к. платить абонентскую плату за подключение одного ТВ 300 и более рублей, на мой взгляд дорого. Исходя из этого, я выбрал спутниковое телевидение. Недостаток этого метода в том, что для его использования необходимо иметь начальное количество около 10 тонн.на покупку оборудования. Но всегда можно сэкономить, например, у меня был старый приемник НТВ +, по акции обменял с доплатой на более детальную технику спутникового телевидения.

Телевизионный сигнал транслируется с геостационарного спутника, «висящего» над Землей. Если немного углубиться, то — спутник вращается в плоскости экватора Земли на высоте около 35000 км над поверхностью Земли. Период обращения на этой орбите составляет одни сутки.То есть спутник, движущийся по геостационарной орбите, не меняет своего положения относительно поверхности Земли (постоянно «зависает» над одной и той же точкой экватора).

С помощью спутниковой антенны фокусируем сигнал со спутника в точку, где находится преобразователь.

Конвертер — это приемное устройство, которое прикрепляется к фокусу отраженного от спутниковой антенны сигнала и преобразует этот сигнал в электрический сигнал, а затем передает его на приемник-приемник.

Приемник — это устройство, преобразующее сигнал, поступающий от преобразователя, в сигнал, «понятный» для телевизора. Ресивер подключается к телевизору с помощью HDMI, SCART, «тюльпан» и т. Д. В зависимости от модели ресивера и разъемов на телевизоре.

Общая схема представлена ​​ниже.

Установка пластины НТВ +

Итак, переходим от теории к практике. Ниже я опишу, как я устанавливал и настраивал НТВ + (для тех, кто настраивает Триколор, схема подключения будет аналогичной).

Я забрался на крышу своего дома и увидел такую ​​картину — две спутниковые антенны висят, место прямо под моей.

Если вы обратите внимание, то для Триколора используется одна табличка (судя по надписи на табличке, хотя это может быть и не так), это хорошо, так как Триколор и НТВ + вещают с одного спутника, а значит они направлены на одну точку неба, соответственно отрегулируйте направление антенны, потому что образец будет поблизости.Еще можно осмотреться при установке спутниковой антенны, так как большинство людей используют либо Триколор, либо НТВ + соответственно, вы поймете, в какую сторону нужно повернуть антенну. Если поблизости нет антенн, поверните антенну на юг (так как спутник «висит» на экваторе), при этом следует учитывать, что на пути между спутником и направлением движения не должно быть деревьев или построек. блюдо, так как они не позволят сигналу достичь блюда.

Первым делом закрепите кронштейн антенны анкерными болтами (обычно они идут в комплекте с антенной).Для этого прикрепите кронштейн к стене, отметьте места, где нужно просверлить отверстия, и просверлите сверлом отверстия глубиной и радиусом анкерного болта. Затем вставьте туда болты.

Затем прикрепите кронштейн к стене и прикрутите.

В результате всех действий убедитесь, что кронштейн надежно закреплен и не раскачивается.

Затем соберите пластину и прикрепите ее к кронштейну.

Далее нужно проложить коаксиальный кабель от ресивера (там, где будет телевизор) до конвертера спутниковой антенны.Если длина кабеля превышает 10 метров, можно купить качественный коаксиальный кабель на 75 Ом необходимой длины.

После этого с помощью кабеля HDMI, SCART или «тюльпана» подключаем ресивер к телевизору. Затем включите ресивер, на телевизоре выберите режим AV (соответствующий интерфейс). Вы увидите меню ресивера, в настройках выберите спутник (помните, для НТВ + и Триколор это будет один и тот же спутник), для европейской зоны это будет EUTELSAT W4 / W7 или EUTELSAT 36A / 36B (они были переименованы. ).

Следующий шаг — настроить тарелку строго на спутник. Чтобы не использовать дополнительные устройства, помогающие настраивать каналы, которые стоят больших денег (а ничего нет, если вы хотите настроить себе одну спутниковую антенну), вам понадобится помощник, который будет контролировать уровень сигнала, и тем временем перевернешь тарелку. Вы можете использовать мобильный телефон для связи.

Чтобы поймать хороший сигнал, нужно повернуть тарелку на миллиметр. Антенна вращается не только по горизонтали, но и по вертикали, не забывайте об этом.

В итоге настроил тарелку НТВ + (решил преждевременно).

Мне удалось добиться сигнала более 70 процентов, было пасмурно, возможно, результат был не лучше. Спустившись после настройки антенны, я быстро настроился на каналы с помощью автопоиска и остался очень доволен. НО, когда я включил канал HD, передо мной появилась информационная табличка «Нет сигнала».

Как так ?! все каналы работают нормально, и все HD говорят «Нет сигнала».

Звонок в техподдержку результатов не принес.Я решил покрутить тарелку, чтобы добиться хоть какого-то уровня сигнала (как видно на картинке ниже, уровень сигнала HD каналов равен 0%). Для этого в меню выбрал TP List — 11823/27500 / V (он отвечает за некоторые HD каналы).

Я залез на крышу и снова стал медленно поворачивать антенну, мой помощник остался возле телевизора и озвучил уровень сигнала. Буквально через 10-15 минут я смог настроить каналы HD, они показали уровень сигнала около 73%.Спустившись вниз, я уже мог лицезреть каналы в HD качестве, остальные каналы тоже отлично показали себя.

Итог всей этой истории, не верят людям, которые говорят, что только специалисты со специальным оборудованием могут установить и настроить спутниковое телевидение. Это может сделать практически каждый !!!

На этой странице перечислены транспондеры НТВ-Плюс и частоты на 2018 год. Спутниковое телевидение НТВ-Плюс передает сигнал со спутников Eutelsat W7 / W4 36 ° E 36 ° E, расположенных в позиции 36 градусов восточной долготы.Пакеты НТВ + славятся большим количеством каналов и отличным качеством изображения. Каждый канал всех пакетов содержит русскоязычную звуковую дорожку.

Частота-SR-FEC	Имя канала	V.PID	A.PID	SID	Ray
11785 R 27500 FEC ¾ DVB-S / MPEG-2	NTV Plus		Viaccess5.0		E36B Русский
	ТВ КХЛ	321	401 Рус	13101
	ТВ Центр (+0)	322	402 Рус	13102
	Матч! Футбол 2	323	403 Рус	13103
	Матч! Футбол 3	324	404 Рус	13104
	Москва 24	325	405 Рус	13105
	Telecafe	326	406 Рус	13106
	Дисней (+0)	328	408 Рус	13108
	World Fashion Channel Россия	329	409 Рус	13109
	ТВ XXI	330	410 Русь 430 Русь	13110
	Эгоистичный телевизор	331	411 Рус	13111
	Penthouse TV (23-04 мск)	332	412 Рус	31112
11823 R 27500 FEC ¾ DVB-S2 / MPEG-4	Fox HD (Россия)		Рус Анг
	Nat Geo Wild HD	321	404 Рус 451 Анг	14101
	Mezzo Live HD	323	403 Fre	41403
	Animal Planet HD (Россия)	324	404 Рус 414 Анг	14104
	Матч! Футбол 1 HD	325	405 Рус	14105
	Nickelodeon HD	326	406 Рус 416 Анг	14106
11862 R 27500 FEC ¾ DVB-S2 / MPEG-4	Beaver TV	201	301 Рус	1501
	Домашние животные	202	302 Рус	1502
	Охота и рыбалка	203	303 Рус	1503
	Психология 21	204	304 Рус	1504
	CBS Драма Европа	205	305 Рус	1505
	CBS Reality Europe	206	306 Рус 406 Анг	1506
	Экстремальный спортивный канал	207	307 Рус 407 Анг	1507
	Фокс (Россия)	208	308 Рус 408 Анг	1508
	Меццо	209	309 Fre	1509
	Nat Geo Wild (Россия)	210	310 Рус 410 Анг	1510
	Paramount Comedy (Россия)	211	311 Русь	1511
	Viasat Golf	212	312 Анг	1512
11900 R 27500 FEC ¾ DVB-S / MPEG-2	НТВ Плюс информация	321	401 Рус	16101
	Амедиа 2	322	402 Рус	161602
	Спас	323	403 Рус	16103
	24 Док	324	404 Рус	16104
	Че (+0)	325	405 Рус	16105
	Муз ТВ	326	406 Рус	16106
	Дом (+0)	329	409 Рус	16109
	TNV Planet	331	411 Рус	16111
	Хит в кино	332	412 Рус 432 Рус	16112
	Наш новый кинотеатр	333	413 Рус	16113
11938 R 27500 FEC ¾ DVB-S2 / MPEG-4	Match! Футбол 3 HD	301	401 Рус	17101
	TV1000 Комедия HD	302	402 Русь 422 Русь	17102
	TV1000 Mega Hit HD	303	403 Рус 423 Рус	17103
	TV1000 Premium HD	304	404 Русь 424 Русь	17104
	Viasat Nature / History HD	305	405 Русь 425 Русь	17105
	Viasat Sport East HD	306	406 Рус 416 Анг	17106
11977 R 27500 FEC ¾ DVB-S2 / MPEG-4	Первый канал (+2)	201	301 Русь	1801
	НТВ (+2)	202	302 Рус	1802
	ТВ Центр Урал (+2)	203	303 Рус	1803
	TNT (+2)	204	304 Русь	1804
	Моя планета	205	305 Рус	1805
	Наука 2.0	206	306 Рус	1806
	Гулли	207	307 Рус	1807
	История (Россия)	208	308 Рус 408 Анг	1808
	MCM Top (Россия)	209	309 Рус	1809
	Башкирский ТВ	210	310 Русь	1810
	Международный внешний канал	211	311 Рус 411 Анг	1811
	TiJi	212	312 Русь	1812
	Travel Channel (Россия)	213	313 Рус 413 Анг	1813
	RTD	214	314 Русь	1814
	RT Английский	215	315 анг	1815
	RTG TV (Русский путеводитель)	216	316 Рус 416 Анг 516 Тур	1816
	Ювелир	217	317 Русь	1817
	Dange TV	218	318 Рус	1818
	CNN International Europe	219	319 Анг	1819
	Test SD 4 (Match!)	220	320 Рус	1820
	Ани	221	321 Русь	1821
11996 L 27500 FEC ¾ DVB-S2 / MPEG-4	Обучение Да Винчи	201	301 Рус	19101
	TV1000 Восток	202	302 Рус 402 Анг	19102
	TV1000 Action East	203	303 Рус 403 Анг	19103
	TV1000 Русское Кино	204	304 Рус	19104
	Viasat Explorer East	205	305 Рус 405 Анг	19105
	История Viasat	206	306 Рус 406 Анг	19106
	Viasat Nature East	207	307 Рус 407 Анг	19107
	Viasat Sport East	208	308 Рус 408 Анг	19108
	Телеведущий (Азербайджан)	209	309 Aze	19109
	Русский крайний	210	310 Рус	19110
	Первое образовательное	211	311 Русь	19111
	НТН (Украина)	312	412 Укр	19112
	5 канал (Украина)	313	413 Укр	19113
	Euro News	214	314 Rus 414 Eng 514 Ger 614 Fre 714 Ita 914 Spa	19114
	RT Арабский	215	315 Ара	19115
	RT испанский	216	316 Spa	19116
	Армения Спутниковое телевидение	217	317 Плечо	19117
	ОТР (Общественное телевидение России)	218	318 Рус	19118
	Образование	219	319 Рус	19119
	Мама телевизор	220	320 Рус	19120
	Кронштейн TV	221	321 Плечо	19121
	Ocean TV	222	322 Рус	19122
	Звезда (+2)	223	323 Рус	19123
	Food Network (Россия)	224	324 Рус 424 Анг	19124
12015 R 27500 FEC ¾ DVB-S2 / MPEG-4	NTV HD (+0)	201	301 Рус	2201
	ТВ КХЛ HD	202	302 Рус	2202
	Конный мир HD	203	303 Рус	2203
	Матч! НО	204	304 Русь	2204
	Scream TV	207	307 Рус	2207
	Губернское ТВ	208	308 Рус	2208
	Ямальский район	209	309 Рус	2209
	Галактика	210	310 Русь	2210
	ул.Санкт-Петербург	211	311 Рус	2211
	Астрахань 24	214	314 Рус	2214
	Bollywoood TV	215	315 Рус 415 Анг	2215
12073 L 27500 FEC ¾ DVB-S2 / MPEG-4	HD Cinema	321	401 Русь 421 Русь	12101	E36A Русский
	Матч! Игровые виды спорта	322	402 Рус 422 Рус	12102
	HD Жизнь	323	403 Рус	12103
	Евро Спорт 1 HD	324	404 Рус 424 Анг	12104
	Disney Channel HD (Россия)	325	405 Рус 425 Анг	12105
	MTV Live HD	326	406 Eng 426 Eng	12106
12092 R 27500 FEC ¾ DVB-S / MPEG-2 / MPEG-4	Тестовая карта	301	401 Рус	21101	E36B Русский
	Тестовая карта	302	402 Рус	21102
	Матч! Арена	303	403 Рус	21103
	Матч! Игра	304	404 Рус	21104
	Nu-Art TV	306	406 Рус	21106
	Амедиа 1	307	407 Рус 427 Анг	21107
	Amedia Premium HD (SD)	308	408 Рус 428 Анг	21108
	Ю (+0)	309	409 Рус	21109
	2 × 2 (+0)	310	410 Рус	21110
	Амедиа Хит	312	412 Рус 432 Анг	21112
12130 R 27500 FEC ¾ DVB-S2 / MPEG-4	Match! Футбол 2 HD	301	401 Рус	20101
	Матч! Арена HD	303	403 Рус	20103
	MGM HD (Россия)	304	404 Рус	20104
	Первый канал HD (+0)	305	405 Рус 415 Рус	20105
	Россия HD	306	406 Рус	20106
12207 R 27500 FEC ¾ DVB-S2 / MPEG-4	NTV Plus Наш футбол HD	301	401 Рус	26001	E36A Русский
	Канал National Geographic HD (Россия и Турция)	302	402 Рус 422 Анг	26002
	Amedia Premium HD	303	403 Рус 423 Анг	26003
	История HD (Россия)	304	404 Рус 424 Анг	26004
	TLC HD (Россия)	305	405 Рус 425 Анг	26005
	Ходовой канал HD	306	406 Рус 426 Анг	26006
12245 R 27500 FEC ¾ DVB-S2 / MPEG-4	Авто 24	202	302 Рус	702
	Детский мир (06-20)	203	403 Рус	703
	ТВ-клуб (20-06)	203	403 Рус	703
	BBC World News	204	304 Анг	704
	Bloomberg TV Europe	205	305 англ.	705
	Euro Sport 2 Северо-восток	206	306 Рус 406 Анг	706
	Франция 24 Английский	207	307 Анг	707
	Джим Джем (Россия)	208	308 Рус 408 Анг	708
	Никелодеон СНГ	209	309 Рус 409 Анг	709
	КОМПЛЕКТ (Россия)	210	310 Рус 410 Анг	710
	Sony Sci-Fi (Россия)	211	311 Рус 411 Анг	711
	Сони Турбо	212	312 Рус 412 Анг	712
	World Business Channel	213	313 Рус	713
	Винтаж телевизор	214	314 Рус 414 Анг	714
	Country Life	215	315 Рус	715
	Моя радость	216	316 Рус	716
	Дон 24	217	317 Рус	717
	ЧГТРК Грозный	218	318 Рус	718
	Мир серий	219	319 Рус	719
	Брянская губерния	220	320 Рус	720
	Первый Ярославский	221	321 Рус	721
	Дом Кино Премиум	222	322 Рус	722
	Азад ТВ	223	323 Aze	723
12265 L 27500 FEC ¾ DVB-S / MPEG-2	История	322	402 Рус	31002
	Прекрасная жизнь	323	403 Рус 423 Анг	31003
	Весь мир 24	324	404 Рус	31004
	Кубань 24 Орбита	325	405 Рус	31005
	5 каналов (+0)	326	406 Рус	31006
	Весь мир (+0)	328	408 Рус	31008
	Первый метео	329	409 Рус	31009
	СТС Любовь	330	410 Русь	31010
12284 R 27500 FEC ¾ DVB-S / MPEG-2	RTR Planet	330	400 Рус 430 №	10801
	Русская иллюзия	331	401 Рус	10802
	Иллюзия +	332	402 Рус	10803
	CCTV 4	333	403 Чи	10804
	Новости CCTV	334	404 Eng	10805
	Euro Cinema	335	405 Рус	10806
	Домашний кинотеатр	337	407 Рус	10808
	Международный Дом кино	339	409 Рус	10810
	Время	340	410 Русь	10811
	MTV Rocks	341	411 Eng	10812
	Fox Life (Россия)	342	412 Рус 422 Анг	10813
12322 R 27500 FEC ¾ DVB-S / MPEG-2	Match! Планета	320	400 рус	10101
	Матч! Футбол 1	321	402 Рус	10102
	НТВ Плюс Премьера	322	405 Рус 435 Рус	10103
	Киноклуб НТВ Плюс	323	407 Рус 437 Рус	10104
	НТВ Плюс Наше Кино	324	408 Рус	10105
	Первый канал (+0)	325	410 Рус	10106
	REN (+0)	329	416 Рус	10108
	Кто есть кто?	330	418 Рус	10109
	Кино Плюс	331	420 Русь 450 Русь	10110
	Hustler TV (00-06 мск)	326	412	10125
12341 L 27500 FEC ¾ DVB-S / MPEG-2	TNT4	321	401 Рус	11101
	СТБ	324	404 Рус	11104
	РБК ТВ	325	405 Рус	11105
	Ностальгия	327	407 Рус	11107
	Совершенно секретно	328	408 Рус	11108
	Матч! Наш спорт	329	409 Рус	11109
	Матч! Наш футбол	330	410 Рус	11110
	Мостик TV	331	411 Рус	11111
	Rusong TV	332	412 Рус	11112
12380 L 27500 FEC ¾ DVB-S / MPEG-2	365 дней телевидения	320	400 рус	10201
	Европа Плюс ТВ	321	402 Рус	10202
	Комедия	322	404 Рус	10203
	Индия телевизор	323	406 Рус	10204
	Русская ночь	324	408 Рус	10205
	A Minor TV	325	410 Рус	10206
	Многоканальный телевизор	326	412 Рус	10207
	Мужской кинотеатр	330	414 Рус 434 Рус	10208
	Кухонный телевизор	328	416 Рус	10209
	Истребитель	331	420 Рус	10211
	Авто Плюс	332	422 Рус	10212
12399 R 27500 FEC ¾ DVB-S / MPEG-2	НТВ (+0)	320	400 рус	10301
	TNT (+0)	321	402 Рус	10302
	Пятница (+0)	322	404 Рус	10303
	Россия 1 (+0)	323	406 Рус	10304
	Культура России (+0)	324	408 Рус	10305
	СТС (+0)	325	410 Рус	10306
	Россия 24	326	412 Рус	10307
	TV3 (+0) (Россия)	328	416 Рус	10308
	Звезда (+0)	329	419 Рус	10309
	Матч!	334	420 Рус	10310
12437 R 27500 FEC / 34 DVB-S2 / MPEG-4	RU TV	201	301 Рус	401
	REN (+2)	202	302 Рус	402
	Карусель (+3)	203	303 Рус	403
	Конный мир	204	304 Рус	404
	Fashion TV (Россия)	205	305 Рус	405
	Нано ТВ	206	306 Рус	406
	Люкс	207	3017 Рус	407
	Белогорский мир	208	308 Рус	408
	9 волн	209	309 Рус	409
	Северный (Нарьян-Мар ТВ)	210	310 Рус	410
	Архыз 24	211	311 Рус	411
	Весь мир (+3)	212	312 Рус	412
	Канал 5 (+2)	213	313 Рус	413
	Морской	214	314 Рус 414 Анг	414
	Ника ТВ	215	315 Рус	415
	РГВК «Дагестан	216	316 Рус	416
	Московский трест	217	317 Рус	417
	Live!	218	318 Рус	418
	Сарафан	219	319 Рус	419
	Страна	220	320 Рус	420
	Zee TV (Россия)	221	321 Рус	421
	Box TV (Екатеринбург)	222	322 Рус	422
	SRW	223	323 Рус	423
	Ингушетия ТВ	224	324 Рус	424
12456 L 27500 FEC ¾ DVB-S / MPEG-2	Музыка первых	208	308 Рус	508
	TDK (Женский телеклуб)	209	309 Рус	509
	CCTV Русский	210	3103 Рус	510
	MTV Hits UK	211	311 Анг	511
	Discovery Channel (Россия)	320	400 рус 401 анг	20501
	МТВ (Россия)	321	402 Рус	20502
	Ник младший	322	404 Рус 405 Анг	20503
	Animal Planet (Россия)	323	406 Рус 407 Анг	20504
	TLC (Россия)	324	408 Рус 409 Анг	20505
	Евро Спорт 1 (Россия)	325	410 Рус 411 Анг	20506
	Vh2 Европа A	326	412 Анг	20507
	Канал National Geographic (Россия)	329	420 Рус 421 Анг	20514
12476 R 27500 FEC ¾ DVB-S / MPEG-2	НТВ Мир	326	412 Рус 413 Анг	601
	360 ° Московская область	202	302 Рус	602
	Карусель (+0)	203	303 Рус	603
	Международная карусель	204	304 Рус	604
	Исследование Discovery Xtra	330	414 Рус 415 Анг	20611
	Vh2 Classic Европа	331	416 Eng	20612
	Cartoon Network Россия и Юго-Восточная Европа	333	420 Eng 421 Rus	20614
	Дискавери Турбо Экстра	334	422 Рус 442 Анг	20615
	Discovery Science	335	423 Рус 443 Анг	20616
	AMC (Россия)	336	424 Рус 425 Анг	20617
	MTV Dance	337	426 Eng	20618

Есть транспондеры с левой и правой круговой поляризацией.

Транспондеры НТВ-Плюс 2018 для каналов HD

Отдельно стоит выделить транспондеры НТВ-Плюс 2018 для каналов HD. Для тех, кто хочет смотреть телевизор самого высокого качества, предлагаются следующие устройства:

1. НТВ Плюс HD формата с частотой 11823 Р. В этот набор входят следующие каналы: Наш Футбол HD, MTV Live HD, Nickelodeon HD, Матч! Футбол ½ / 3 HD.
2. НТВ Plus HD 11930 R. Сюда входят TV 1000 Comedy HD, Viasat Sport East HD, FOX Russia HD, Viasat Sport HD, Viasat Nature / History HD.
3. Формат НТВ Плюс HD, частота 12207 р. Включает такие каналы как Amedia Premium HD, History Russia HD, Eurosport 1 HD, TLC Russia HD.
4. НТВ Плюс HD формат, частота 12399 р. Сюда входят Film Premiere HD, Discovery Channel Russia HD, KHL TV HD.

Установка ТВ модуля НТВ Плюс

ВНИМАНИЕ!

Телевизионный модуль необходимо устанавливать при выключенном телевизоре, чтобы не повредить оборудование. Перед включением телевизора убедитесь, что ТВ-модуль полностью вставлен в соответствующий разъем на телевизоре, а Карта правильно вставлена ​​в ТВ-модуль.

После включения телевизора на экране появится информация об инициализации ТВ-модуля.

· Сначала осторожно вставьте ТВ-модуль в разъем CI + (порт PCMCIA) телевизора.

· Затем осторожно вставьте Карту в ТВ-модуль так, чтобы металлические контакты микросхемы Карты были обращены к лицевой стороне ТВ-модуля.

Для правильной ориентации Карты в модуле обратите внимание на изображение микросхемы на наклейке ТВ-модуля.

ВНИМАНИЕ!

По вопросам совместимости Вашей Карты с ТВ-модулем обращайтесь в Службу поддержки или в офисы продаж НТВ-ПЛЮС.

· Включите телевизор и настройте его на прием сигнала НТВ-ПЛЮС со спутника или по кабельной сети и выполните поиск каналов.

Для получения более подробной информации об установке телевизионного модуля в телевизор, подключении телевизора к спутниковой антенне или кабельной сети, а также поиске и организации каналов см. Руководство к телевизору.

Для Западного региона (спутники Eutelsat 36A / 36B (W4 / W7)): *

Для настройки приема спутникового сигнала НТВ-ПЛЮС используйте следующие параметры транспондера:

Для Западного региона (спутники Eutelsat 36A / 36B (W4 / W7)):

		Поляризация	Стандарт DVB	Модуляция	Символьная скорость

*** L (H): круглый левый (горизонтальный)

Для региона Восток (спутники DirecTV-1R / Bonum-1):

		Поляризация	Стандарт DVB	Модуляция	Символьная скорость

* Настройки приведены по состоянию на 16.08.2013

** R (V): круглый правый (вертикальный)

По этому гайду скажу одно, модуль надо вставлять в выключенный телевизор !!! Да, отсюда мы будем брать частоты транспондеров с номеров, в зависимости от зоны «Запад» или «Восток».

Но здесь могут возникнуть проблемы. Телевизор не будет «видеть ваш CI + CAM», т.е. идентификация модуля условного доступа CI + CAM не произойдет. У службы поддержки Samsung Electronis есть очень ценные рекомендации по этому поводу, вот она:

Чтобы идентифицировать карту, попробуйте следующее:

1. Отсоедините антенный кабель и модуль CAM от телевизора, когда телевизор выключен.

2. Включите телевизор на источник ТВ-сигнала.

3. В меню телевизора установите автоматическое время (Меню-Система-Время-Часы-Режим часов-Авто)

4.Нажмите на пульте Mute -> 2 -> 4 -> 7 -> Exit. (Нажимаем довольно быстро, делал с 5-го раза, появится синяя табличка с надписью «CIPLUS Storage Test»)

5. Когда на экране появится сообщение «CIPLUS Storage Test», подключите модуль CAM и дождитесь его идентификации. (Да, добавлю от себя, мы подключаем модуль CAM к выключенному телевизору! Не знаю, почему служба поддержки Samsung Electronis не написала этого внятно).

Включаем телевизор в режим ТВ и я не знаю сколько у вас это займет, поэтому через 3-5 минут выпало сообщение об идентификации CAM модуля.

Откуда вы знаете, что все прошло хорошо? Переходим в режиме ТВ в общий интерфейс меню системы. Вкладка Common Interface должна быть активной! Вы можете перейти на эту вкладку и посмотреть, что есть для общего развития!

Но иногда нет необходимости следовать приведенным выше инструкциям! Модуль CI + CAM вставили в выключенный телевизор, телевизор включили, и модуль CI + CAM начал обнаруживаться практически сразу. Но если начались «пляски с бубнами», то следуйте инструкции выше!

Итак, мы установили CAM модуль, теперь пора настраивать спутниковые каналы! Начнем с того, что заходим в меню-канал-антенна — выбираем значение «спутник».

В появившемся меню перейдите на вкладку «Выбор спутника».

Снимите отметку со всех спутников, которые установлены по умолчанию. Спускаемся в конец списка и выбираем «USER sat1», это будет наш спутник, на который мы все настроим.

«Питание LNB» — поставить галочку «Вкл.»

Заходим во вкладку «Настройки LNB», ничего не меняем кроме «Нижний ген LNB» и «Верхний ген LNB» в этих вкладках выставляем значение 10750. Выдох)))!

Здесь выбираем наш появившийся спутник «USER sat1» и нажимаем вкладку «Scan»

Видим следующее меню:

Щелкните вкладку «Транспондер» и введите частоту и скорость транспондера с таблички, представленной выше.Для НТВ + Восток это будет 6 транспондеров, которые мы будем последовательно добавлять в эту вкладку. Полярность везде «Верт. / Правый (В / П)» (Получается, что повторяем эту процедуру 6 раз с разными частотами транспондера)

Жмем поиск!

Вот вроде как все! После добавления всех транспондеров мы получим полный список каналов НТВ + Восток.

Прошло время, на почту пришло много писем, люди делились своим опытом, как кому-то удалось создать НТВ +.

Кирилл Сысоев особенно подробно рассказал, как ему удалось настроить НТВ + на своем телевизоре Samsung UE40ES6540S.

Он единственный, кто настраивал НТВ + Запад, но это ничего не меняет, кроме настроек транспондера.

Поэтому я полностью корректирую его статью как она есть, потому что его «процесс» настройки себя прошел немного иначе.

И тем непременно пригодится. у кого мой метод не сработал.

Пришлось много помучиться, прежде чем все заработало как надо.К сожалению, большую часть информации я нашел на сторонних сайтах и ​​форумах, но как-то не получилось найти здесь полную информацию. Чтобы исправить это, я поделюсь с вами. Так.

Как все начинается? Необходимо оформить договор с НТВ. Это делают дилеры (насколько я знаю), я делал это на сайте НТВ. Пожалуйста, заполните все внимательно. В личном кабинете должно быть написано: ПОДКЛЮЧЕНО!

Далее можно установить модуль в телевизор. Когда вы вставите модуль в Самсунг (далее -TV-), он должен будет его увидеть (инициализировать), иначе ничего работать не будет.Вот и первая ошибка. На случай, если этого не произошло, у поддержки Samsung есть рекомендация: Чтобы идентифицировать карту, попробуйте следующее: 1. Отсоедините антенный кабель от телевизора (я делал без него) и CAM-модуля при выключенном телевизоре. 2. Включите телевизор на источник телевизионного сигнала. 3. В меню телевизора выставить автоматическое время (Меню-Система-Время-Часы-Режим часов-Авто) 4. На ПДУ нажать Mute -> 2 -> 4 -> 7 -> Exit. (быстро нажмите), появится синяя табличка с надписью «CIPLUS Storage Test») 5.Когда на экране появится сообщение «CIPLUS Storage Test», подключите модуль CAM и дождитесь его идентификации. (Я подключал CAM-модуль к включенному телевизору (иначе не заработало), хотя большинство рекомендуют его выключить). Сообщение об идентификации модуля CAM не займет много времени. Откуда ты знаешь, что все прошло хорошо? Переходим в режиме ТВ в общий интерфейс меню системы. Вкладка Common Interface должна быть активной! Выключите телевизор и вставьте карту НТВ в модуль.Включает телевизор, он должен увидеть модуль (может не сразу)!

Итак, мы установили CAM-модуль, пора настраивать спутниковые каналы! Заходим в меню-канал-антенна — выбираем значение «спутник». Далее в этом разделе (меню-канал-спутник. Система) спуститесь вниз, перейдите в меню «Спутник. Система» введите пароль «0000». В появившемся меню перейдите на вкладку «Выбор спутника». Снимите отметку со всех спутников, которые установлены по умолчанию. Спускаемся в конец списка и выбираем «USER sat1», это будет наш спутник, на который мы все настроим.«LNB Power» — оставьте галочку «On». Перейдите на вкладку «LNB Settings», измените «Lower LNB Generator» и «Upper LNB Generator» на этих вкладках на 10750. В «DiSEqC Mode» установите ¾. Выйдите и перейдите на вкладку «Ручные настройки». Здесь выбираем наш появившийся спутник «USER sat1» и щелкаем вкладку «Сканировать». Щелкните вкладку «Транспондер» и задайте частоту и скорость (27500) из таблицы, представленной по ссылке http://www.lyngsat.com/Eutelsat-36A-36B.html. Находим НТВ Плюс в таблице и записываем данные из таблицы.Для НТВ + Запод это будет: Частота 11785 скорость (27500) рядом с цифрами (11785) буква «R» означает «Правильно». Соответственно «L» — «Left» — полярность. Все это мы будем последовательно добавлять в эту вкладку. Полярность запишем буквами «Верт / Правый (В / П)». Затем нажимаем «Сохранить» и «Поиск». Появятся найденные каналы. Эту процедуру нужно будет повторять, вводя данные из таблицы, пока не найдете все каналы НТВ + Запад. Телевизор сохранит все найденные каналы.

Другой способ поиска каналов — автоматический поиск.Для этого сначала необходимо выбрать спутник «EutelsatW4 / W7 36E». Первый вариант нашел для меня все каналы НТВ, в отличие от второго.

Примечание. Если у вас в личном кабинете на сайте НТВ + есть достаточно денег для оплаты кабельного телевидения на несколько месяцев, то некоторые платные каналы будут доступны вам в течение 7 дней.

TAKPART Запасной шнур для антенны для антенной мачты 8633735111 Аудио и видео аксессуары Аксессуары и принадлежности

Запасной шнур силовой антенны TAKPART для антенной мачты 8633735111 Аудио и видео аксессуары Аксессуары и принадлежности

1. Дом
2. Электроника
3. Аксессуары и принадлежности
4. Аксессуары для автомобильной электроники
5. Аудио и видео аксессуары
6. Антенны
7. TAKPART Силовая антенна Запасной шнур для антенной мачты 863373511

шнур 8633735111

замены мачты антенны силы ТАКПАРТ

Сменный шнур антенной антенной мачты 8633735111 TAKPART Power, Купить TAKPART Сменный шнур антенной мачты питания TAKPART 8633735111: Антенны — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.Запасной шнур 8633735111 Силовая антенная мачта TAKPART, антенная мачта силовой антенны TAKPART Запасной шнур 8633735111, TAKPART, JL0452.

Шнур 8633735111 замены мачты антенны силы

ТАКПАРТ

TAKPART Сменный шнур антенной мачты питания 8633735111: Электроника. Купить шнур для замены антенной мачты питания TAKPART 8633735111: Антенны — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Изготовлен из нержавеющей стали. Поставляется с кабелем, заземляющей втулкой (пластиковый зубчатый сердечник / шнур).Прямая замена штатной антенной мачты. Всегда и настоятельно рекомендуется профессиональная установка; мы предоставим общее руководство по установке. . Применимость: для 96-02 Toyota 4Runner. Приложения:. Для Toyota (с силовой антенной): 96-02 Toyota 4Runner. . .

перейти к содержанию

• Шнур для замены антенной мачты силовой антенны ТАКПАРТ 8633735111

  SANYO Integrated Circuit 9P SIP 2 шт. LA2000.Материнская плата компьютера Destop Материнская плата G41 Материнская плата Gigabyte Память DDR3 LGA 775 Поддержка двухъядерного четырехъядерного процессора, оригинальный QFR0912EHE 9 см 9038 92x92x38 мм 12 В 0.90A серверный вентилятор с большим объемом воздуха, трехцветный HP 64 Black N9J90AN N9J89AN 2 картриджа с чернилами по 15 листов по 8,5×11 Фото бумага.迪维 Игровая гарнитура с микрофоном USB 7.1 Звук Сабвуфер Игровая гарнитура для ПК Игровой плеер PS4 Мобильный телефон Xbox One, MEETBM ZIMO, Алюминиевый переходник на руль велосипеда с поворотом на 360 градусов с винтом для GoPro New Hero / HERO7 / 6/5/5 Session / 4 Сессия / 4/3 DJI OSMO Action Xiaoyi и другие экшн-камеры / 3/2/1, Neewer 3 Pieces Filter Kit для DJI Mavic Pro Drone Quadcopter Gold.Устройство для замены пульта дистанционного управления Calvas 5PCS для Foxtel Mystar HD PayTV IQ2 IQ3. E5-531 E5-511G E5-521 2 ТБ 2,5 твердотельный гибридный диск SSHD для Acer Aspire E5-472G E5-521G E5-511 E5-511P. TAKPART Запасной шнур для антенны для антенной мачты 8633735111 , клавиатура для ноутбука LG 15Z970 HMB8154ELA02 Spain SP с черной подсветкой без рамки. Синий алюминиевый радиатор, 10 шт., Охлаждающее ребро, 14,5 × 13 × 15 мм, охлаждающее ребро для печатной платы, радиатор, радиатор, радиатор для электронного чипа процессора. Новый сменный аккумулятор AB1250 12V 5AH SLA для ИБП Liebert GXT3-1MT из 3 упаковок.3 цвета ， Настраиваемый размер ALGFree Table Protector Настольный коврик Компьютер 3,5 мм Коврик для мыши Огнестойкий износостойкий Цвет: серый, Размер: 85×140см. Soundstream VR-65B Двойной DIN Bluetooth DVD / CD / AM / FM встраиваемая автомобильная стереосистема с 6,2-дюймовым обновленным экраном Smart Sense, адаптер для крепления объектива камеры GUTTY для объектива M42 к камере Sony NEX с байонетом E для Sony Alpha NEX-7 NEX -6 NEX-5N NEX-5 NEX-C3 NEX-3, женский жилет Iusun для беременных Топы с открытыми боками и круглым вырезом Майка без рукавов Футболка больших размеров для мамы, кормящей грудью, для беременных Летняя ткань.Портативная кольцевая цепь Водонепроницаемость и ударопрочность 10-11 Компьютерные аксессуары Креативная защита окружающей среды Силиконовый флэш-накопитель Memory Stick 32 ГБ 64 ГБ Емкость диска: 32 ГБ, цвет: B, шарнир DBTLAP, совместимый с Acer Aspire E1-510 E1-530 E1-530G E1-532 E1 -532G E1-570 Петли для ЖК-экрана. TAKPART Сменный шнур антенны для антенной мачты 8633735111 , 41 411679-001 Блок питания Hewlett-Packard 650 Вт для Dl145 G3 P / N.

Шнур 8633735111 замены мачты антенны силы

ТАКПАРТ

Обратите внимание: каждый из них изготавливается вручную на заказ. Пассажирский и задний: Подгонка по индивидуальному заказу — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Длина реза 1/2 ‘: промышленная и научная. iPad Pro 2018 « Серый космос » Chromebook XPS Galaxy S10 / S9 / S8 и другие адаптеры Anker USB C — HDMI для MacBook Pro 2018/2017/2016 Алюминиевый портативный концентратор USB C поддерживает 4K 60 Гц. Тип основного камня: фианит. Как его купить: 1- Выберите свой любимый цвет и размер кольца. Майка ACDC Let There Be Rock для взрослых в магазине мужской одежды, AT LCC Новый настольный линейный адаптер переменного / переменного тока для JT JT-650 JT-24V650 Блок питания класса 2 24 В переменного тока 650 мА 15,6 ВА 24 В переменного тока 0,65 А 15,6 Вт Шнур питания для электроники Changzhou Jutai Electronics Кабельное зарядное устройство.Этот гладкий халат из шармеза подходит в любое время года и является идеальным подарком для особенного человека. 19 футов длины x 3 фута ширины x 3/8 дюйма толщины. ☎ ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ: Мы стремимся создать лучшее обслуживание клиентов для кресла-стола для кукольного домика, Tiffen 4BLTPCHLGK, сумка для фильтров с большим ремнем для фильтров от 62 до 82 мм, упаковка one: Прижимные пластины — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, очень привлекательная в повседневной жизни, удобное использование. Просто потяните их вверх, и вы мгновенно получите симпатичный комбинезон Promaster 3314 Crystal Touch Screen.–––––––––––––. Добавьте это Красно-белая полосатая сетка и ленты сочетаются с горошком и блестящими завитками, Тонкий чехол: помогает защитить ваше устройство без лишних габаритов, Поворотное позиционирование Nikon Shoe Hila Nikon D900 на 180 градусов, Уменьшение боли при слюнении и прорезывании зубов — Естественный. эти треугольные серьги-гвоздики придадут оригинальность вашему стилю. Серьги подружек невесты 10 прозрачных (хрустальных) кристаллов маркизы от Swarovski ®, система поддержки фона 2,6 x 3 м / 8,5 x 10 футов и комплект для непрерывного освещения софтбокса зонтов 5500K для портретной съемки продукта в фотостудии и видеосъемки с отражающей панелью.Подвеска из золота с рутиловым покрытиемСадовый кварцевый кулонКварц с. РАЗМЕР НА БИРКЕ: — (Na) подходит для Small, ПРИМЕЧАНИЕ: подходит для всех моделей со стандартным бампером, включая Unlimited. Примечание 8/6 LG G5 / G6 и другие смартфоны 7/7s Plus S7 / Edge / S6 / Edge Plus Samsung Galaxy S8 / S8 Plus 5 / 5s / 5c CyonGear Автомобильный держатель для лобового стекла на приборной панели — для iPhone X / 8/8 Plus, Обычно мы бесплатно отправляем товары в США и Канаду через Epacked. Ее тележка тоже вся нарядная. ★ Гибкая регулировка: наклон на 120 ° и плавное вращение на 360 ° для большего комфорта во время работы, LOGICO 10ft Cat5e Cable Ethernet LAN Network RJ45 Patch Cord Internet Blue 50 Pack.Вы можете включить или выключить устройство. Он оснащен 6 яркими светодиодными индикаторами, чтобы вас было легко увидеть. Мир возможностей: комбинируйте этот продукт с куклами Барби и аксессуарами (продаются отдельно) для бесконечных возможностей рассказывания историй. Цвет: черный ZGB G21 104 клавиши Проводная USB Механическая Красочная подсветка Клавиатура для офисного компьютера Игровая клавиатура Черный. Бесплатная доставка при наличии соответствующих заказов. ❄ 【Широкое применение】: елочные украшения, одна миска для воды из нержавеющей стали дополнительной емкости на 5 чашек, розовая защитная крышка клавиатуры для серии HP Pavilion g7 g7t g7z.

TAKPART Сменный шнур силовой антенны для антенной мачты 8633735111
Купить TAKPART Сменный шнур для силовой антенны для антенной мачты 8633735111: Антенны — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.

Oberon 1027 и другие беспроводные устройства. Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet Шкафы для жестких дисков Компьютеры и аксессуары

Оберон 1027 и другие беспроводные устройства. Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet Шкафы для жестких дисков Компьютеры и аксессуары

1. Домашний
2. Электроника
3. Компьютеры и аксессуары
4. Компьютерные аксессуары и периферия
5. Аксессуары для жестких дисков
6. Корпуса для жестких дисков
7. Oberon 1027 и другие беспроводные устройства.Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet

Oberon 1027 и других беспроводных устройств. Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet

и другие беспроводные устройства. Блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet Oberon 1027: корпуса для жестких дисков — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, купите Oberon 1027: блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet (и других беспроводных устройств).. Блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet Oberon 1027 и других беспроводных устройств, Oberon, Oberon 1027: блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet (и других беспроводных устройств).

Oberon 1027 и другие беспроводные устройства. Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet

Oberon 1027: блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet (и других беспроводных устройств).: Компьютеры и аксессуары. Купите Oberon 1027: блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet (и других беспроводных устройств): корпуса для жестких дисков — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках.

Oberon 1027 и другие беспроводные устройства. Запирающийся потолочный корпус с антенной для точек доступа Cisco Aironet

Winter made better: мы прислушиваемся к отзывам клиентов и настраиваем каждую деталь для обеспечения качества.Драгоценные запонки из полированной нержавеющей стали с перекрестными запонками (16 мм x 16 мм): Одежда. Регулируемый фокус и пять режимов — 5 полезных настроек (High. BestCH AC Adapter Replacement Charger for 230W HP Touchsmart 610-1150F, 610-1150Y, 610-1150XT AC Adapter Charger Power Supply Cord PSU, коктейль различных вечеринок и так далее. Прямо из классического вестерна сочетается с великолепным исполнением австралийского шерстяного войлока, чтобы вы были счастливы во всех отношениях. Эти великолепные серьги с драгоценными камнями украшены двумя синими сапфирами овальной формы 9×7 мм, украшенными 24 бриллиантами круглой огранки.6 защитных пленок, 100% точная установка Очень простая сборка Сверхпрозрачная пленка Mexxprotect 6X для Garmin Fenix ​​5 Plus Удаление остатков 47 мм, ОТЛИЧНОЕ ЧУВСТВО: все футболки изготовлены из предварительно усадочного хлопка, их удобно носить и стирать в машине в холодной воде. Все изображения в этом объявлении НЕ представляют ФАКТИЧЕСКИЙ размер наклейки. Бленды объектива камеры Senyar Бленда объектива камеры DV Бленда объектива 72 мм, бленда от 37 до 72 мм + прокладка 37 мм. Внутри есть карман для вашего ноутбука и два дополнительных маленьких, ♥ Отличное обслуживание клиентов, Наши головные повязки сшиты для обеспечения правильного размещения, Quick Release Clamp 200mm Rail Slider для макро-панорамной камеры NNR-200.* ДОСТАВКА: Этот товар будет отправлен в течение 1-2 дней после получения оплаты. Также, если у вас нет проколотых ушей. BMPCC 4K и 6K Блокирующий кабель постоянного тока Juicebox Карманная кинокамера Blackmagic. Ручная стирка ТОЛЬКО ХОЛОДНОЙ ВОДОЙ. Вы можете легко приклеить его к двери самостоятельно, используя сухую ткань. 36 x 72 Полукруглый дверной коврик, гаджет с рисунком значков 90-х с настольным компьютером Джойстик для видеоигр Ностальгия Тематический принт Входной коврик для улицы / дома, для домашней кухни, офиса, Постоянные настольные коврики, коричневый. ниобий, а вскоре и необработанная бронза в наших конструкциях — без свинца.Отличный подарок любой счастливой даме (или вашему сказочному «я»). CL-31_3PK 3 / PK-200 Page Yield SuppliesMAX-совместимая замена для Canon PIXMA iP-1800/1900/2600 / MP-140/220/470 / MX-300/318 Трехцветный струйный принтер, бледно-персикового цвета и необычно меньшего размера для Эти красивые шаровары с миниатюрным дизайном идеально подходят для занятий йогой. Сменная лампа PANASONIC для серии pt-lb30 / pt-lb60ntu / pt-lb60u Срок службы лампы 3000 часов # et-lab30, Это для одной одножильной лампы (10 футов. Номер детали: 28250-RDK-014 28250RDK014, SmartElite M.2 NVME SSD Радиаторы 2 Pack M.2 NVMe SSD Радиаторы Ноутбук PC Ребро охлаждения Алюминиевые радиаторы Ребро охлаждения с силиконовой термопрокладкой для PCIe NVMe M.2 Внутренний SSD 2 шт. Окуляр Erfle 6 мм — отличное дополнение к любой мужской одежде больших и больших размеров. СИСТЕМНАЯ ПЛАТА DELL 2E933 DELL, Последние новости: эти наклейки теперь доступны с предварительно заполненными сладкими рожками. — Плавный регулятор чувствительности. Механизм наклона — наклонный кронштейн для телевизора может наклоняться вверх на 15 градусов и опускаться на 15 градусов, что позволяет настроить телевизор на максимальный угол обзора без бликов.Промежность и задняя часть с хлопковой подкладкой, 12 шт. Самоклеющиеся прозрачные силиконовые демпферы барабанов Гелевые подушечки для барабанов с контролем тембра Музыканты Барабанщик Энтузиаст Новичок: Дом и кухня.

Oberon 1027 и другие беспроводные устройства. Блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet
: корпуса с жесткими дисками — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, купите Oberon 1027: блокируемый потолочный корпус с антенной для точек доступа Cisco Aironet (и других беспроводных устройств).

Аппарат спутниковой антенны триколор. Самостоятельная настройка Триколор ТВ: пошаговая инструкция

Для того, чтобы научиться настраивать Триколор ТВ самостоятельно, следует ознакомиться с общими принципами, на основе которых работает эта система. «Триколор ТВ» относится к спутниковым системам, которые отправляют сигнал от передающего центра к потребителю через спутник Земли (искусственный) в качестве промежуточного звена. Самому принципу спутникового телевидения недавно исполнилось полвека, с тех пор как в 1962 году был передан первый сигнал.Тогда и появилась альтернатива наземному телевидению.

Спутниковое телевидение имеет высокое качество изображения

Способ передачи информации для спутниковых систем довольно прост, если не вдаваться в технические подробности. Он заключается в том, что передающие центры не отправляют сигналы напрямую потребителю, а кодируют их в цифровые данные и отправляют на спутник, откуда они «отражаются» на приемные устройства. Спутники таких систем находятся на геостационарных орбитах, что предполагает совпадение их собственной скорости и скорости вращения нашей планеты.Поэтому спутник как бы зависает над определенной территорией, обеспечивая качественную передачу сигнала. Однако для того, чтобы получить такое качество, нужно знать, в каком порядке выполняется установка Триколор ТВ. Сделать это самостоятельно довольно просто.

Компоненты системы

Основой спутниковой системы является тарелка, которая обычно изготавливается из металла и имеет параболическую форму, вогнутую внутрь. Благодаря этой форме принимаются все радиосигналы с последующим их отражением в одной точке.Он имеет преобразователь (его также называют «головкой»), который собирает сигналы и передает их на спутниковый тюнер (он же «приемник») через систему коаксиального кабеля. Приемник переводит полученный сигнал в понятный для телевизионной системы вид и отправляет его напрямую на входы телевизора. После того, как вам удастся самостоятельно настроить каналы Триколор ТВ, вы сможете оценить преимущество цифровой техники, поскольку качество сигнала при правильной настройке очень высокое. Кроме того, вы можете принимать множество радио- и телеканалов, иногда с других систем.

По одному контракту можно подключить более одного телевизора.

Прежде чем настраивать Триколор ТВ самостоятельно, его, конечно же, необходимо сначала купить. В магазинах можно найти комплекты из антенны, ресивера и конвектора, дополненные платной установкой и подпиской, или просто комплекты или отдельные элементы системы. Также есть комплекты, в которых есть возможность подключить к антенне два телевизора и смотреть их независимо друг от друга (одна абонентская плата), или даже два телевизора и планшет.Просмотр каналов на последнем (тоже независимом) осуществляется через сеть Wi-Fi.

Стоимость элементов системы и подключений

Цены на отдельные элементы спутниковой системы вполне приемлемы. Так, односторонний преобразователь может обойтись покупателю в ценах 2015 года в 300-400 рублей, два выхода — около 1000 рублей, четыре выхода — около двух тысяч рублей, устройство для поиска сигнала со спутника стоит чуть больше половины. тысяча. Приемные плиты тоже не очень дорогие — порядка 700-1000 рублей в зависимости от диаметра.Установка и настройка самой системы может стоить 2,5 тысячи рублей (в зависимости от сложности и необходимости прокладки дополнительного кабеля). Поэтому стоит узнать, как установить Триколор ТВ самостоятельно, чтобы избежать лишних трат.

Требуемый азимут

Из инструментов, которые вам могут понадобиться, как минимум: нож, изоляционная лента, плоскогубцы, отвертка, ключи № 13, 10, 8, пробойник или дрель. Телекомпания передает информацию со спутника (Eutelsat w4), который расположен на 36 градусе восточной долготы.Последнее предполагает, что перед самостоятельной установкой Триколор ТВ вам необходимо узнать примерный азимут (горизонтальный угол вправо по часовой стрелке от направления на север, измеряется в градусах) и угол места (задается от выбранной азимутальной точки вверх от горизонт). Для Костромы, например, первое значение — 186, а второе — 24 градуса.

Оптимальное расположение пластин

Для установки нужно выбрать такое место, чтобы в направлении приема сигнала (до 100 метров) не было высоких предметов (40 метров и более) или предметов, искажающих прием сигнала. сигнал (оборудование, генерирующее электромагнитные поля и т. д.). Кроме того, необходимо учитывать доступность антенны для последующего обслуживания и необходимость использования усилителей сигнала, если длина кабеля (двойная оплетка, толстая медная жила) превышает 0,1 км. Антенну не ставят под стекло и внутри помещения, так как в этом случае она не будет принимать сигнал. Но разместить его вполне возможно даже на земле, если для этого благоприятствуют окружающие условия.

Кронштейн и подготовка кабеля

Как установить Триколор ТВ? Антенну придется собрать самостоятельно (ее можно заказать в магазине), при этом рекомендуется размещать конвектор в держателе разъемом вниз, чтобы не было дождя.Регулировочные болты не нужно затягивать полностью, так как для регулировки потребуется изменить положение антенны. Для крепления к поверхности перфоратором просверливаются отверстия с учетом материала стены, размеров антенны и ветровой нагрузки. Антенну необходимо установить на кронштейне и предусмотреть возможность ее поворота для настройки (деревья, стены и т. Д. Не должны мешать). После этого требуется подготовить кабель с обоих концов, сняв верхний слой ПВХ на 1.5 см (не затрагивая экранирующую оплетку). Затем экранирующую оплетку вместе с фольгой нужно подогнуть в обратном направлении, разрезать внутреннюю изоляцию на 0,1 см и прикрутить F-коннектор к кабелю до упора. Центральную жилу необходимо обрезать так, чтобы она выступала примерно на два миллиметра за край разъема. Один конец кабеля подключается к конвектору, другой — к ресиверу (разъем типа LNB IN).

Подключаем ТВ и ресивер

Самостоятельное подключение «Триколор ТВ» подразумевает операцию подключения ресивера к телевизору.Для этого в сеть вставляется блок питания ресивера; Если появляется надпись «boot», устройство включено правильно, а если отображается время, то приемник необходимо вывести из режима ожидания с пульта ДУ.

Тип подключения приемников зависит от модели. Например, модели 5000, 5001.7300 (GS / DRS / DRE) можно подключать на высокой частоте через антенный кабель к разъему «RF out». После этого с помощью пульта от телевизора нужно выбрать канал, на котором будет отображаться «Триколор ТВ», войти в меню самого телевизора и начать поиск.Если все сделано правильно, телевизор сам найдет канал. Вы не можете переключать каналы в настоящее время!

Настройка ресивера «Триколор ТВ» также возможна самостоятельно на низкие частоты указанных выше моделей ресиверов. Здесь используются «колокольчики» или разъем типа «Scart», а на пульте дистанционного управления телевизора выбирается кнопка для входа в режим просмотра видео (A / V). Обратите внимание, что низкочастотное соединение предопределено для таких моделей, как GS (8300, 8300M или 8300N), использующих те же разъемы.После подключения на экране должно появиться сообщение «Нет сигнала» или меню настройки ресивера (если канал не запрограммирован). Это значит, что техника собрана правильно. Если на экране отображается другая информация, то нужно искать ошибки при сборке системы.

Немного перемещаем

И эти ошибки находятся в пределах приобретенной вами системы, так как спутник Триколор ТВ не может быть настроен самостоятельно хотя бы потому, что это устройство находится в космосе и вам просто нужно правильно направить приемная пластина у него.Для этого его нужно поставить вертикально и медленно повернуть в горизонтальной плоскости на восток в направлении предполагаемого расположения системы передачи. Шаг поворота не должен превышать одного сантиметра, так как здесь важна точность. После переезда необходимо подождать пару секунд (время задержки передачи сигнала из космоса) и, если результата нет, продолжить поиск. Быстро переворачивать тарелку на большее расстояние не имеет смысла, так как можно пропустить оптимальное положение.

Если в ресивере предварительно настроены каналы, то на канале, выбранном в «Триколор ТВ», просто появится изображение с символами каналов. Если предустановка не производилась, то как настроить Триколор ТВ самостоятельно? В этом случае в правом нижнем углу экрана появятся шкала «Качество сигнала» и шкала «Уровень сигнала», которые будут заполнены по мере нахождения оптимального положения антенны. Если одна шкала заполнена, а другая пуста, то вам нужно повернуть антенну, пока не будет зафиксирован сигнал.Когда две шкалы близки к заполнению, необходимо нажать «ОК» на пульте ДУ ресивера («Далее» на экране ТВ) и дождаться считывания полученных данных. Возможно, это будет информация с другого спутника, в том числе иностранного. Затем вам нужно вернуться к кнопкам «Автоматический поиск» на пульте дистанционного управления ресивера и повторить поиск.

Спутниковый детектор

Самостоятельно настроить «Триколор ТВ» можно с помощью поискового устройства SetFinder, которое можно купить или арендовать в специализированных компаниях.Он имеет дисплей, на котором можно отслеживать уровень принимаемого сигнала, и звуковой сигнал. Для настройки антенны необходимо купить переходник «Игла» с двухсторонним F-штекером, отсоединить от преобразователя кабель, идущий на приемник. Адаптер вставляется одним концом в устройство Setfinder, разъем «to LNB», который представляет собой выход на преобразователь. Другой конец адаптера подключается к преобразователю на антенне. Кабель от ресивера также подключается к «Setfinder» в разъеме «TO REC».

1. Ручка регулировки уровня сигнала (стрелка индикатора) должна быть установлена ​​в положение «5» (вращение по часовой стрелке).
2. Включите приемник и дождитесь его загрузки.
3. Вращайте антенну, прислушиваясь к звуковым сигналам и ожидая отклонения стрелки.
4. Если сигнала нет, то стрелку снова нужно «закрутить» на «5» и продолжить вращение медленнее и с меньшей амплитудой. Сетфайндер реагирует на любые манипуляции, включая движение рук возле антенны.Следовательно, необходимо вращать пластину до отклонения стрелки от цифры «5», что указывает на оптимальное положение оборудования (если канал, конечно, был найден).
5. После того, как канал найден, можно выключить поисковое устройство, закрепить кабель от преобразователя к приемнику и перейти к более тонким настройкам оборудования. Если для приема информации используются ресиверы, рекомендованные производителем, то в пункте «Поиск каналов Триколор ТВ» (главное меню ресивера) вы можете найти все каналы и настроить их по своему вкусу.

Требуется регистрация телефонной трубки

Теперь вы знаете, как настроить Триколор ТВ самостоятельно, без дополнительных затрат. Следует помнить, что получатель от этой компании должен быть зарегистрирован. Это можно сделать при заключении договора на абонентское обслуживание или индивидуально. В первом случае вам необходимо позвонить в техподдержку компании и заявить, что вам необходимо подтвердить регистрацию. В этом случае вас попросят указать вашу фамилию, имя и отчество, адрес установки (!) Из договора, а также реквизиты получателя — DRE ID.Оператор проверит данные и даст подтверждение. В течение пяти дней с момента регистрации на канале «Россия 1» появится надпись «DRE Coded Channel», а по истечении этого срока будет транслироваться «Триколор ТВ». Если трансляция не начинается, то вам нужно снова позвонить в службу поддержки. Тем пользователям, которые не заключили договор о подписке, необходимо подготовить вышеуказанные данные и обратиться в службу технической поддержки в своем регионе для получения инструкций о дальнейших действиях.

После покупки спутникового оборудования Триколор ТВ, антенна сначала собирается и устанавливается.Работники компании сами берут на себя подключение, но при желании абонента Триколор ТВ можно настроить самостоятельно.

Качество сигнала, принимаемого со спутника, зависит от правильно выбранного местоположения антенны. Важным условием является прямая видимость луча информационного сигнала со спутника на тарелку. Если нет возможности закрепить антенну на стене рядом с окном квартиры, где будет установлен спутниковый ресивер, рациональным вариантом будет установка антенной системы на крыше дома.Не размещайте антенну на балконе или в помещении.

Сборка спутниковой антенны

Исходя из прилагаемой инструкции, необходимо собрать плиту, надежно закрепить подходящими креплениями. Подключается к ресиверу, находящемуся в держателе телевизионного кабеля, который должен крепиться к кронштейну стяжками.

На кабеле, очищенном от изоляции с обоих концов на 1,5 см, прикручивается F-разъем. Далее необходимо подключить приемник к антенному преобразователю и настроить при помощи пульта ДУ.

Настройка

После нажатия клавиши «Меню» в разделе главного меню, отображаемом на экране телевизора, перейдите в строку «Настройки», а затем в «Настройки системы». В этом абзаце необходимо ввести правильное время региона. В пункте «Спутник» отобразится желаемое название спутника. В строке «Тип поиска» необходимо установить Триколор ТВ.

После выбора спутника подтвердите выбор, нажав «ОК». В случае правильно выполненных действий на экране появятся две полосы-шкалы, характеризующие уровень сигнала и его качество.Для отличной трансляции каналов значения параметров не должны быть ниже 70%, иначе ухудшится качество картинки или трансляция будет нестабильной. Изменяя угол наклона зеркала антенны, необходимо добиться максимальных характеристик сигнала. Важно выдерживать несколько секунд на каждом этапе регулирования. Это действие предусмотрено для того, чтобы сигнал успел измениться.

После успешной установки пластины необходимо надежно затянуть крепления антенной конструкции, иначе она будет двигаться при сильном ветре.Также возможно ухудшение сигнала во время осадков. Перед выходом из меню нужно сохранить настройки.

Подключение приемника

Приемник Триколор ТВ подключается двумя способами:

• высокочастотное (ВЧ) подключение с помощью антенного кабеля;
• низкочастотное (НЧ) подключение с помощью обычного кабеля с наконечниками типа «звонок» или «скарт».

После выбора RF-соединения выход приемника (обозначенный как «RF Out») должен быть подключен к антенному разъему телевизора.Далее приемник необходимо подключить к напряжению и включить кнопкой включения. Если все сделано правильно, на мониторе отобразится слово «BOOT», а также номер канала. Теперь необходимо запустить автоматический поиск каналов, чтобы найти канал со строчкой «Нет сигнала». Наличие этой фразы покажет правильное подключение устройства.

Для подключения НЧ-динамика используется кабель с «тюльпанами» или «скарт». После появления такой же надписи на экране на пульте ДУ от телевизора следует установить видеорежим кнопкой «A / V».Сообщение «Нет сигнала» указывает на то, что приемник подключен правильно.

Проверка приема спутникового сигнала ресивером осуществляется путем отображения любого канала на экране. Он должен отображать номер, время и название трансляции, которую спутник транслирует в данный момент. Поскольку антенна не настроена, фоновое изображение на экране будет синим.

После нажатия клавиши «i» на экране отобразятся обе шкалы настройки сигналов.Плиту нужно отрегулировать по максимуму. Точная настройка самостоятельно поможет точное направление антенны на юг. Наличие поблизости антенн способствует правильному направлению пластины и ее наклону.

После того, как будет найдено наиболее выгодное положение антенны, необходимо нажать «ОК», и каналы Триколор ТВ автоматически появятся в меню приемника. Их нужно спасать.

Для того, чтобы найти бесплатные каналы, а также те, что не входят в комплект, нужно в меню выбрать «Настройки», ввести цифровой код 0000 и перейти в автоматический поиск.

В этом случае следует установить тип поиска «Сеть» и выделить строку «Пропустить закодированные каналы». Затем нажмите кнопку «Поиск». После прохождения программ прописывания необходимо сохранить список. При желании абонент может отсортировать каналы по алфавиту.

Способы решения возможных проблем конфигурации

При отсутствии сигнала первым делом нужно посмотреть блок питания на приемник, его подключение к телевизору, целостность кабеля, герметичность разъемов.Рекомендуется нажимать кнопку «AV» на пульте дистанционного управления телевизора более одного раза, поскольку предусмотрено более одного входа.

Если на экране появляется меню Триколор ТВ и при этом есть надпись «Нет сигнала», то связь со спутником не установлена. Требуется настроить антенну. Другим вариантом может стать профилактика, проводимая оператором.

На любом канале появляется сообщение «Кодированный канал», указывающее, что доступ не оплачен или получатель не зарегистрирован.Кодированные сигналы включаются в общий пакет или транслируются отдельно. Такие каналы считаются собственностью провайдера, поэтому требуют платной расшифровки.

После завершения настроек, при включении ресивера, абоненту предлагается скачать обновление с указанием полного списка каналов. Только что приобретенное оборудование должно быть зарегистрировано в Триколор ТВ.

Регистрация приемного оборудования

После завершения настройки антенны, чтобы выйти из меню, дважды щелкните кнопку Exit.На официальном сайте компании необходимо заполнить данные пользователя и получателя. Монтаж оборудования можно зарегистрировать, позвонив по номеру компании, указанному на сайте.

Спутниковое телевидение сегодня есть почти в каждом доме. В России «Триколор ТВ» на данный момент считается самым популярным и надежным провайдером спутникового телевидения. Принцип работы такого телевидения заключается в передаче данных через спутник Земли от передающего центра к принимающему устройству потребителю.Передача данных качественная. Убедитесь, что качество изображения и звука позволяет правильно установить и настроить оборудование. Вы можете вызвать специалиста по обслуживанию для установки и ввода в эксплуатацию, но вы можете установить и настроить систему самостоятельно.

Тарелка — это основной элемент спутниковой системы. Это металлическая конструкция параболической формы, вогнутой внутрь. Эта форма выбрана не случайно. Сигналы со спутника, достигающие тарелки, концентрируются в одной центральной точке — в круглом конвекторе, что позволяет получить высокий уровень связи.Из конвектора информация о трассе кабеля поступает в приемник, где конвертируется и отображается на экране телевизора.

Теперь, зная принцип передачи сигнала, становится понятно, что спутниковую антенну следует устанавливать по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно проведите линию от антенны в направлении передающего устройства. На пути линии траектории не должно быть деревьев, зданий, построек, построек, которые могли бы перекрыть путь или исказить сигнал.Помните! Спутниковый сигнал не может проходить сквозь стены.
2. Закрепляем антенну на высокой точке. В этом ей поможет крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать плиту на внутренней стене лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегайте мест на здании, где скапливается снег или влага. Это могут быть водосливы, откосы и карнизы крыши дома.
5. Крепим антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой антенны Триколор ТВ помогут вам избежать первых ошибок в настройке телевизора самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Внешняя конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• антенное зеркало;
Коаксиальный кабель
• ;
• конвектор.

Кронштейн крепится к стене или крыше с помощью анкерных болтов для повышения устойчивости. Любые колебания незакрепленного кронштейна на ветру приведут к деформации всей конструкции и ухудшению качества изображения.

Внимание! Пока работы не будут завершены, нет необходимости полностью затягивать болты, так как вам может потребоваться изменить наклон и положение конструкции во время установки.

После монтажа крепления прикрепляем собственно пластинчатое зеркало, конвектор.

Устанавливаем конвектор на держатель с разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы подключения кабеля и конвектора:

1. Зачищаем внешний изоляционный материал на кабеле на расстоянии от концов кабеля примерно 15 мм, внутренний — 10 мм. Старайтесь не повредить экранирующую оплетку.
2. Загибаем экранирующую оплетку вместе с фольгой в противоположную от концов сторону и закручиваем до F-коннектора до упора.
3. Не обрезайте конец жилы за разъемом 2 мм.
4. Закрепляем провод кабеля к держателю изолентой или стяжками.
5. Производим герметизацию разъема для предотвращения попадания в него влаги с помощью герметика или изоленты.

На этом внешние работы по настройке спутникового вещания Триколор ТВ завершены, нужно подключить кабель к ресиверу и настроить работу самого ресивера.

Тонкости установки магнитолы

Установить ресивер на телевизор можно одним из двух способов:

1. Использование высокочастотного (ВЧ) антенного кабеля.
2. Использование низкочастотного (НЧ) кабеля с разъемом.

RF подключается к телевизионному разъему для антенны и к разъему на приемнике RF Out. Когда ресивер подключен, на экране телевизора должно отображаться слово «BOOT» и номер телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящую о том, что приемник работает правильно.

Алгоритм подключения НЧ к спутниковому ресиверу такой же, как и к ВЧ.Единственное, что после появления надписи «BOOT» нажмите на ПДУ кнопку «A / V» и дождитесь появления надписи «No signal». Если появляется надпись, значит, все сделано правильно. Другая информация, которая появляется на экране телевизионного устройства, указывает на то, что оборудование собрано неправильно.

Чтобы изображение было качественным

Перед этапом поиска сигнала необходимо произвести несколько действий в самих настройках спутникового ТВ:

1. На пульте ДУ ресивера нажмите кнопку «Меню».
2. В столбце «Установка» нажмите «ОК».
3. Введите «0000».
4. Во всплывающем окне нажмите «ОК».
5. Выберите пункт «Установка антенны» и нажмите «ОК».

В столбце «Установка антенны» находим две шкалы «Качество сигнала» и «Уровень сигнала», показывающие уровень принимаемого информационного потока. Оптимальная скорость передачи должна быть не менее 70%.

Причинами низкого уровня сигнала могут быть неправильная сборка оборудования или неточное положение антенны.Если кабель подключен правильно, то нужно отрегулировать величину входящего сигнала, изменив положение самой пластины.

Начинаем перемещать антенну на 1-2 мм, останавливая каждый шаг на несколько секунд, чтобы не пропустить сигнал. Зеркальная пластина Триколор ТВ должна быть направлена ​​вверх.

Текст Важно! Устанавливая антенну, следите за тем, чтобы ваше тело не стало препятствием для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения для заполнения шкал на экране ТВ.Закрашивание одной шкалы означает, что устройство не обменивается данными со спутником. Поэтому продолжаем поиски. После заполнения шкал до нужного значения изображение перейдет на монитор. По окончании регулировки закручиваем до упора болты кронштейна.

Самостоятельная настройка прибора Триколор ТВ не занимает много времени и не требует специальных навыков. В целом внедрение спутникового телевидения займет не более 3 часов.Последний этап настройки — регистрация самого спутникового ресивера.

Позвоните и зарегистрируйтесь

Регистрация приемника происходит через отдел технической поддержки по указанному в договоре подписки номеру. Перед набором подготовьте следующие данные:

• ФИО. абонентские или паспортные данные;
Адрес установки устройства
• ;
• детали ресивера.

Помните! Регистрацию ресивера можно произвести через сайт «Триколор ТВ»

.

Специалист техподдержки проверит правильность данных и даст подтверждение.В течение рабочей недели на экране телевизора может светиться сообщение «DRE Coded Channel». По истечении указанного срока начнется вещание «Триколор ТВ».

Самостоятельно завершена настройка спутника Триколор ТВ. Вы можете наслаждаться просмотром любимых каналов с высоким качеством изображения и отличным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» предоставляет потребителям большой выбор каналов в скоростном режиме.

.
