Как проверить (прозвонить) ТЭН мультиметром?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

В этой статье мы подробно рассмотрим, как своими руками можно проверить исправность ТЭНа — нагревательного элемента.

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?



1.

Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

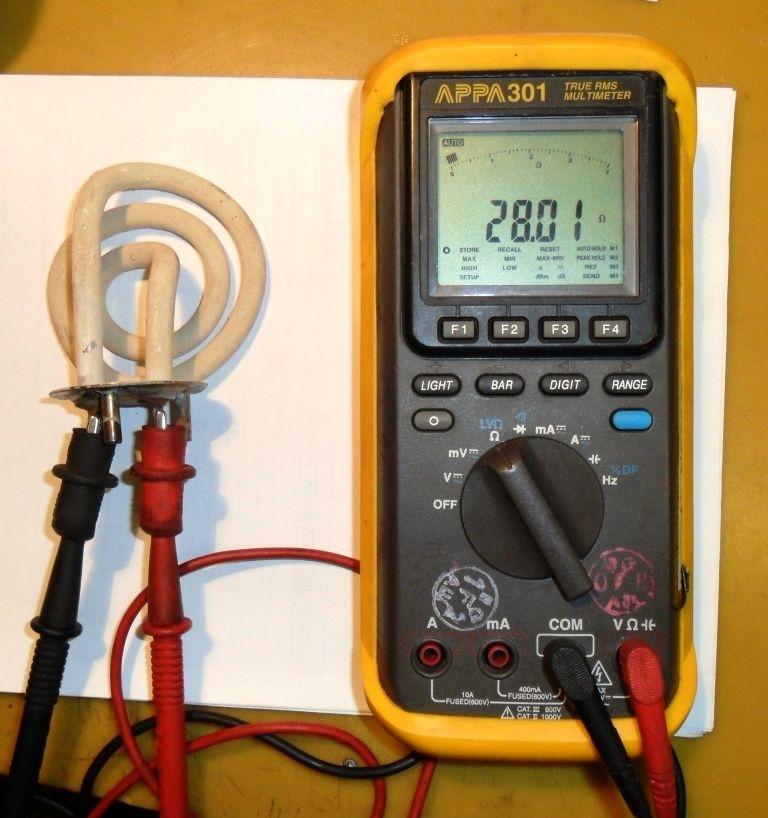

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если

ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит

ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится

мегаомметр.

Если в цепи с ТЭНом установлено УЗО, то в случае ухудшениия или старения изоляции, ток утечки может может достигать величины, достаточной для срабатывания этого УЗО. Как я уже подробно объяснял в курсе по аппаратам защиты, УЗО может начать срабатывать, начиная с половины значения номинального отключающего дифференциального тока:
— от 5 мА для УЗО с уставкой 10 мА;
— от 15 мА для УЗО с уставкой 30 мА.

Мультиметр этого не покажет, поскольку нет короткого замыкания на корпус.

Также вы можете посмотреть, как проверить ТЭН в видеоформате:

Подпишитесь на мой канал на YouTue, и первым получайте доступ  к новым видео по электрике.

Если видео было для Вас полезным, не забудьте нажать НРАВИТСЯ.

Также рекомендую прочитать:

Ремонт бойлера своими руками.

Схема подключения бойлера.

Стиральная машина — замена ТЭНа своими руками.

Как проверить ТЭН тестером — как с помощью мультиметра проверить электрический ТЭН

Трубчатые электронагреватели применяются в бытовой и промышленной сфере. Они необходимы для работы такой привычной техники, как стиральная машинка, утюг или чайник. Однако, иногда необходимо понять, нуждается ли ТЭН в замене или ремонте. Проверить ТЭН в домашних условиях очень просто.

Из чего состоит устройство ТЭНа?

Такое устройство, как ТЭН, выполняет функцию преобразования электрической энергии в тепловую. Благодаря этому, он и выполняет нагрев воды. Данные приборы способны работать в самых разнообразных средах, поэтому они изготавливаются из качественного материала. Прежде чем приступить к ремонту, необходимо понять, из каких деталей состоит электрический нагреватель. Это:

• спираль;
• контактный стержень;
• изолятор;
• наполнитель;
• герметик;
• контактные гайки и шайбы;
• трубчатая металлическая оболочка.

Внутренняя конструкция ТЭНа достаточно проста и проверить ее можно быстро, если придерживаться определенного алгоритма действий и использовать качественное оборудование.

Почему могут возникнуть неисправности в трубчатом электронагревателе?

Как правило, при поломке ТЭНа электроприбор перестает нагревать воду. Причин для поломки данного элемента может быть множество, от неисправности выключателя до выхождения из строя системы. Однако, существует несколько наиболее распространенных причин поломки нагревателя:

• нить хромовой спирали оборвалась;
• перегрев нити, который способствует ее расплавлению;
• возникновение большого слоя накипи внутри системы;
• использование ТЭНа не в жидкой среде;
• плохое качество устанавливаемого ТЭНа;
• возникновение короткого замыкания спирали на оболочку из металла.

Можно отметить всего два вида наиболее распространенных проблем, которые возможно проверить тестером в домашних условиях. Этими неисправностями является обрыв спирали и пробой изоляции.

Данные проблемы можно обнаружить, только если проверять трубчатый нагреватель различными способами. Проблемы имеют начало в разных элементах конструкции ТЭНа. Гарантией изоляции служит трубка, находящаяся внутри нагревателя и заполненная песком. Обрыв спирали же образуется уже внутри этой изоляционной трубки и мало с ней связан.

Как проверить ТЭН своими руками?

Проверить состояние трубчатого электронагревателя можно только после определения мощности прибора. Мощность ТЭНа обычно указывается на самом корпусе электронагревателя.

Конечно, прежде чем приступить к проверке, необходимо отсоединить все провода от электроприбора. Проверка ТЭНа служит промежуточным и неотъемлемым шагом между возникновением проблемы и ее непосредственным устранением. Проверка может быть выполнена несколькими способами:

• стрелочным тестером — необходимо коснуться щупами прибора к выводам электронагревателя при этом минимизировав сопротивление, оптимальный уровень сопротивления для спирали узнается при помощи онлайн-калькулятора или рассчитывается по специальным формулам;
• мультимером — он используется в том случае, если спираль не обрывалась, одним концом щупа нужно коснуться к выводу ТЭНа, а другим к трубке, устройство должно показывать значение «1», при других показаниях вероятно короткое замыкание;
• светодиодом и батарейкой (или источником питания) – при подключении светодиода к ТЭНу нужно соблюдать полярность, светящийся светодиод означает то, что спираль не повреждена;
• индикатором фазы — данный вид проверки лучше не осуществлять самостоятельно, поскольку если процедура будет проведена неправильно, то это может нанести серьезный вред здоровью, есть главное условие осуществления данной проверки — не прикасаться к ТЭНу после того, как он был подключен к розетке;
• контролькой электрика — данный вариант проверки основывается на включении лампочки со спиралью в определенной последовательности, после этого происходит подключение схемы к обычной электропроводке мощностью в 220 вольт, а результатом последовательного подключения вилки со шнуром, лампочки, патрона и ТЭНа должно быть яркое свечение лампочки.

Выбор способа проверки зависит от ваших навыков и знаний. Наиболее безопасным и удобным вариантом в домашних условиях считается использование мультимера.

Нужно отметить, что трубчатый электронагреватель считается неисправным в том случае, если в ходе его проверки приборы не показали сопротивления. Узнать, есть ли повреждения в конструкции ТЭНа, можно даже визуально. Например, если вы видите, что на внешних поверхностях прибора есть темные пятна, это значит, что присутствует пробой на корпусе ТЭНа, а, следовательно, его нужно менять.

Как прозванивать тэн мультиметром

Если ваша стиральная машина, водонагреватель или электрический чайник перестали нагревать воду – в первую очередь необходимо проверить Трубчатый ЭлектроНагреватель – ТЭН, встроенный в них. Проще всего диагностировать неисправность можно прозвонив его и замерив фактическое сопротивление.
После этих несложных действий, вы будете точно знать, является ли он причиной поломки или виноват, например, термостат, проводка или что-то другое.

Весь цикл проверки трубчатого нагревателя должен включать:

1. Проверку утечки тока на корпус

2. Проверку на обрыв или короткое замыкание

3. Измерение сопротивления

4. Расчет электрической мощности



В первую очередь поиск причины неисправности необходимо начинать с проверки на утечку тока. Обычно, если такое происходит, сразу при включении в сеть срабатывает УЗО или дифференциальный выключатель и линия обесточивается.

Поиск утечки выполняется в следующим образом:

1. Отключаем проверяемый электроприбор из розетки;

2. Разбираем его, чтобы получить доступ к клеммам электронагревателя;

3. Включаем на мультиметре режим прозвонки и вставляем щупы в разъемы «COM» и «VMa»;

4. Прозваниваем сперва один контакт на корпус устройства, затем другой;

5. Возможные результаты:

     – Есть сигнал, на дисплее показатель близкий к «0» – ТЭН неисправен;

     – Нет сигнала, на дисплее «1» – утечки нет;

К сожалению, прозвонив таким образом, вы не всегда сможете обнаружить пробой. Довольно часто, выявляет это только специализированный тестер – мегаомметр, который проверяет цепи высоким напряжением. Мелкие повреждения изоляции выявляются только так. Мультиметр поймает лишь явные дефекты, например, когда фазный проводник касается нулевого.

Нередко, утечку поможет выявить замер на включённом ТЭНе. Но я не советую этого делать, если вы не уверены в своих навыках работы с электрооборудованием на все 100%.

Если вы обнаружили утечку, связь между одним из контактов и корпусом – нужно искать место пробоя. Я советую отсоединить питающие провода от электронагревателя и сделать замер без них. Тогда вы поймёте, виноват нагревательный элемент или другие элементы цепи питания.

Если же проблема не обнаружена, продолжаем диагностику:

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

     1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

     2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

     – Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

     – Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Последним этапом проверки мультиметром трубчатых электронагревателей бытовой техники, будь то утюг, чайник, водонагреватель или стиральная машина, является измерение сопротивления. Только после этого вы наверняка решите является ли ТЭН причиной неисправности бытовой техники или нет.

1. Обесточиваем электроприбор – выключаем из розетки

2. Разбираем, чтобы добраться до контактов

3. Отключаем от его контактов провода (обязательно необходимо прозвонить на утечку – описано выше)

4. Выставляем на мультиметре режим проверки сопротивления (для бытового оборудования достаточно диапазона до 100 Ом)

5. Подсоединяем щупы мультиметра к контактным стержням или клеммам ТЭНа, каждый к своему

6. Возможные результаты:

     – “1”, ТЭН неисправен, обрыв внутреннего токопроводящего стержня, пружины или нити.

     – “0” или близкое к этому значение, говорит о коротком замыкании  внутри ТЭНа. Электрический ток не проходит через весь нагреватель как положено, а протекает напрямую между контактами, например, через проводник с малым сопротивлением (через материал трубки, наполнитель, воду и т. д.)

     – Показывает какую-то величину отличную от “0” и “1”. Это и есть значение внутреннего электрического сопротивления ТЭН, значит он исправен. Осталось определить его мощность, достаточно ли её для нагрева.

Как видите, замер внутреннего удельного сопротивления трубчатого электронагревателя практически точь в точь соответствует режиму прозвонки. А почему это так и какая между ними разница, обязательно прочитайте в нашей статье – «Как прозванивать мультиметром».

Измерив сопротивления, можно определить реальную мощность трубчатого электронагревателя и понять, соответствует ли она заявленной для прибора и достаточна ли для нагрева.

Для определения мощности, мы воспользуемся законом Ома, следующей формулой:

P=U²/R, Вт, где P – Мощность, Ватт; U – напряжение питающей сети, Вольт; R – Внутреннее электрическое сопротивление, Ом;

Пример расчета

Так, например, при измерении вы получили результат 20 Ом. Подставив в формулу, вычисляем:

P, Вт_{Мощность ТЭНа} = 220²В _{напряжение бытовой сети в квадрате} / 20 Ом_{сопротивление ТЭНа} = 2 420 Вт

Соответственно, мощность ТЭН, который мы испытывали, 2420 Вт, что полностью соответствует заявленному показателю в паспорте. А учитывая то, что все остальные тесты он прошёл успешно, значит проблема не в нём и нужно искать дальше, например прозвонить электрические цепи или замерить напряжение в розетке.

Если же мультиметр покажет результат 100 Ом, то мощность будет всего порядка 500Вт. Этого естественно недостаточно для штатной работы и полноценного нагрева воды.

Увеличение сопротивления может быть вызвано разными процессами: уменьшением сечения проводника, окислением или загрязнением контактов и т.д. В любом случае, такой замер даст вам нужную информацию для дальнейшего поиска причин.

Как видите, проверить работу ТЭНа достаточно просто, для этого вам нужен лишь мультиметр и немого свободного времени. Многие проблемы выявит простая прозвонка, а если она не помогла, то замеры параметров сопротивления нагревательного устройства.

А Если вы столкнулись с какой-то проблемой, не описанной здесь, хотите что-то добавить или нашли ошибку – пишите в комментариях, это будет полезно многим.

Как проверить (прозвонить) ТЭН? — ICE-HOT.RU

В настоящее время в быту широко применяются водонагревательные приборы. Это — стиральные машины, электрочайники , электроплиты, бойлеры, и другие приборы.

Во всех этих приборах нагрев воды происходит при помощи ТЭНа — трубчатого электронагревателя.

Внутри ТЭНа находится проволочная спираль с высоким удельным электрическим сопротивлением, которая при прохождении по ней электрического тока нагревается.

Пространство между спиралью и корпусом ТЭНа заполнено электроизоляционным наполнителем с высокой теплопроводностью, который хорошо проводит тепло.

Когда электронагревательные приборы перестают нагревать воду, чаще всего виной этому — выход из строя ТЭНа.

Итак,

как проверить ТЭН?

1. Перед проверкой необходимо рассчитать сопротивление ТЭНа. Для этого необходимо знать его мощность. Она обычно указывается на корпусе прибора и в паспорте к нему.

Зная мощность, рассчитываем ток, протекающий через ТЭН — это отношение мощности к напряжению электросети (220В):

I=P/U,  Ампер.

После расчета тока, определяем сопротивление: отношение напряжения (220В) к току:

R=U/I, Ом.

Либо же можно сразу рассчитать сопротивление по следующей формуле:

R=U²/P, Ом.

Предположим, что у нас ТЭН мощностью 2000 Вт (2 кВт), напряжение питающей сети 220В, подставляя эти значения в формулу, получим:

R=220²/2000=24,2 Ом.

Т.е. напряжение подставляем в Вольтах, мощность в Ваттах — сопротивление получаем в Омах.

2. Теперь приступаем непосредственно к проверке ТЭНа  мультиметром (тестером).

Перед проведением измерений необходимо отключить электроприбор от питающей электросети и отсоединить провода от разъемов ТЭНа.

Переводим мультиметр в режим измерения сопротивления с диапазоном 200 Ом.

Касаемся щупами мультиметра к клеммам ТЭНа:

— если ТЭН исправен, то прибор должен показывать сопротивление, близкое к расчетному.

— если показывает ноль — значит замыкание внутри ТЭНа и его надо заменить.

— если показывает 1 (единицу) — обрыв ТЭНа и тоже замена (стрелочный тестер покажет ∞).

3. После этого проверяем пробой ТЭНа на корпус.

Переключатель прибора переводим в режим прозвонки «зуммер». Один щуп прибора подключаем к выводу ТЭНа, второй к корпусу ТЭНа (можно к клемме подключения заземления на ТЭНе).

Если пробоя на корпус нет — зуммер мультиметра не должен пищать.

Если зуммер пищит — значит ТЭН имеет пробой на корпус и требует замены.

Таким вот несложным способом можно проверить исправность трубчатого электронагревателя — ТЭНа с помощью мультиметра.

4. Но также возможен случай, когда изоляция ТЭНа со временем начинает портиться и возникает ток утечки на корпус. В этом случае для измерения сопротивления изоляции ТЭНа понадобится мегаомметр.

Как проверить ТЭН стиральной машины – прозвонить нагревательный элемент

Если ваша стиральная машина вдруг не стала греть воду, то возможны разные поломки. Самая распространенная из них – выход из строя нагревательного элемента (ТЭНа). Но как убедиться, что проблема именно в нем? Подробней об этом расскажем ниже.

Как снять ТЭН стиральной машины?

Давайте сначала извлечем ТЭН. Для этого нам понадобиться открыть корпус стиральной машины.

У большинства моделей ТЭН расположен сзади. Но есть и те, у которых он находится спереди. Допустим, ваша машинка попала в категорию большинства. Тогда нам необходимо снять заднюю стенку, открутив несколько саморезов (если у вашей машины ТЭН спереди, то снимаем переднюю стенку).

Затем находим ТЭН. Он расположен в нижней части бака. Затем отключаем его от проводов. Если хотите, то можете сфотографировать их положение, чтобы потом не перепутать. И извлекаем его. Чтобы достать его нам понадобиться открутить гайку, которая расположена прямо посередине. Затем нажать или постучать по торчащему концу болта, чтобы он углубился внутрь.

После этого можно поддеть нагревательный элемент чем-нибудь плоским, сойдет шлицевая отвертка или нож. Для наглядности мы решили добавить видео по замене ТЭНа. В нем вы увидите, как разбирать машинку и где отыскать необходимый нам нагревательный элемент и как его снять. Смотрим:

Проверяем ТЭН

Теперь мы извлекли ТЭН и можем проверить его работоспособность.

Для проверки воспользуемся мультиметром, его же называют тестером. Нормальное сопротивление нагревательного элемента от 20 до 40 Ом. В некоторых моделях стиральных машин она может достигать 60 Ом. Если сопротивление существенно меньше 20 Ом, значит, он неисправен.

Так же вы можете посмотреть консультацию специалиста по поводу проверки (прозвона) ТЭНа мультиметром:

Советы

Так же для определения неисправностей мы можем использовать визуальный осмотр. Просто посмотрите на ТЭН. Если вы заметите черные следы, напоминающие пятнышки, то скорее всего, у него пробой на корпус.

Следует быть очень внимательным к работоспособности этой детали. Ведь при некоторых поломках он может давать электрическое напряжение на корпус стиральной машины. А это может вызвать случайный удар электричеством.

Если внимательно изучить нагревательный элемент, то вы можете понять, как он фиксируется на баке и за счет чего происходит герметизация. Когда мы закручиваем гайку на резьбу, резиновая часть крепежного механизма расширяется. Именно за счет этого он качественно крепится на своем месте и не дает воде щелей для того, чтобы вылиться внутрь машинки.

Именно по этой причине, прежде чем доставать ТЭН мы скручиваем гайку и нажимаем на торчащую шпильку с резьбой, чтобы она ушла внутрь. Только после этого мы можем извлечь наш  нагревательный элемент, воспользовавшись плоской отверткой, чтобы поддеть его. Весь процесс нужно делать очень аккуратно, ведь у некоторых моделей стиральных машин очень легко сломать бак.

Когда будем возвращать ТЭН на свое место, необходимо проследить за тем, чтобы он попал в необходимо крепление, которое находится в нижней части бака. Если он расположится выше этого крепления, то будет задевать барабан. В некоторых случаях, данная проблема обнаруживается только во время функции отжима.



мультиметром, тестером и без приборов

Содержание статьи:

Среди всех элементов внутреннего устройства бойлера трубчатый электронагреватель наиболее подвержен неисправностям и поломкам. Перед тем как проверять функционирование этого компонента, нужно рассчитать сопротивление. Оно вычисляется как частное квадрата сетевого напряжения и обозначенной на корпусе мощности прибора. После этого можно измерять сопротивление ТЭНа бойлера с помощью измерительного оборудования.

Возможные неисправности ТЭНа

Для проверки ТЭНа на исправность понадобится мультиметр

Устройство включает в себя одну или несколько нитей нагревательного элемента, смонтированных в трубке из металла, заполненной изоляционным материалом, хорошо проводящим тепло. Исправность ТЭНов нарушается по той причине, что на них ложится наибольшая нагрузка. К тому же на элементе оседает много накипи, что негативно сказывается на качестве работы.

К основным проблемам относятся:

• перегорание нити накаливания;
• скопления накипи;
• сгорание проводки на корпусе.

Последнее явление встречается реже, чем первые два, но является наиболее опасным: если нагреватель не оборудован устройством защитного отключения, пользователя может ударить током. При установленной системе безопасности прибор будет просто отключаться.

Чтобы ТЭН прослужил дольше, его нужно регулярно очищать от накипи и загрязнений, а также прозванивать с помощью тестера при возникновении неполадок.

Модели мультиметров

Электронная модель мультиметра с функцией поиска проводки в стене и аудиосигналом

Узнавать сопротивление ТЭНа принято посредством мультиметров. Можно встретить цифровые и аналоговые приборы. Они используются для схожих целей, но принцип функционирования различается. Независимо от варианта, выбранного для проверки нагревателя, перед его использованием нужно убедиться в отсутствии нарушения целостности (в том числе, повреждений изоляционного покрытия) проводов, ведущих от щупов к проверяемому аппарату.

Цифровые

При приобретении нового измерительного прибора предпочтительно выбирать модели этой группы. Конструкция включает контроллер, интегральную схему и экран, на котором отображается результат измерения. По точности показаний эти изделия превосходят аналоговые. Она не определяется настройкой нулевого значения или уровнем разряда аккумулятора – пользователь просто получает численные данные. Некоторые изделия оборудованы дополнительным функционалом – с их помощью можно узнать, где спрятана проводка в толще стены, протестировать радиодетали. Если тестирование ТЭНов является частью профессиональной деятельности, рекомендуется приобрести прибор, снабженный сигнализатором. Целостность электроцепи при работе с ним детектируется посредством аудиосигнала.

Стрелочные

Аналоговый мультиметр требует осторожного обращения со щупами, чтобы не вывести прибор из строя

Такие устройства напрямую подключаются к объекту тестирования. Радиоэлементы превращают сигнал в электроток, перемещающий помещенную в магнитное поле указательную стрелку. Работа с прибором требует строгого соблюдения полярности. При ошибке указатель движется в противоположную сторону до встречи с ограничителем, и при значительном по модулю значении сигнала мультиметр может выйти из строя. Если такую ошибку допустить при обращении с цифровым прибором, он уведомит об этом пользователя знаком «минус» на дисплее перед численным значением измеряемого параметра.

Методы прозвона водонагревателя

Есть методики, позволяющие оценить исправность прибора, если при обнаружении неполадок под рукой нет мультиметра. Они дают менее точный результат, чем работа с цифровым измерителем, но оценить необходимость в замене детали с их помощью вполне возможно.

Простейший метод проверить ТЭН на водонагревателе не требует задействования каких-либо инструментов. Однако потребуется демонтаж элемента из нагревательного прибора. ТЭН нужно тщательно осмотреть. Если оценке состояния мешает наросшая накипь, ее растворяют, замачивая деталь в воде с уксусом или лимонной кислотой. Выдерживать ее в подкисленной жидкости нужно около 6 часов.

Отложения накипи становятся причиной ряда распространенных проблем с техникой – из-за них увеличивается время нагрева воды, а сама деталь при отсутствии своевременной очистки вскоре перегорает.

Активные отвертки для проверки работоспособности электроприборов

Если на ТЭНе обнаружились царапины, любые деформации или темные пятна, его однозначно надлежит заменить.

Применение индикаторной отвертки на батарее также допускается для проверки. Перед тестированием обязательно отключают оборудование от тока и отсоединяют от ТЭНа все проводники. Первый клеммный зажим трогают пальцем, а ко второму питающему подносят кончик инструмента, коснувшись торцевого контакта. Если индикатор подсвечивается, нагреватель не вышел из строя.

Тестируют ТЭНы специальными контрольными лампочками. Этот вариант подойдет профессиональным электрикам или людям, имеющим достаточный опыт обращения с цепями. Схему можно собрать самостоятельно, задействовав лампочку накаливания на 220 В. Ее вкручивают в патрон, к которому присоединены медные одножильные провода с прикрученными к ним щупами. Лампу подключают в сеть между проверяемым прибором и источником питания. Если она загорается, узел функционирует нормально. Для проверки нагревательного устройства на один из контактов подают сетевой нуль, на другой – фазовый провод с подключенной лампой.

Технология проверки

Для прозвонки проводов мультиметр переводят в режим зуммера

При неполадках с бойлером следует проверить ТЭН на водонагревателе мультиметром – это самый надежный и точный способ оценки состояния детали. Перед тем как начать тестирование, нужно отделить от элемента токопроводящие проводники.

Последовательность проверочных работ:

1. Переключатель устройства ставится на спектр значений, куда должен попадать показатель ТЭНа. Его можно вычислить, зная потребляемую мощность прибора и его рабочее напряжение. Чем больше первый параметр, тем меньше значение сопротивления.
2. Щупы измерительного устройства ставятся к контактам прозваниваемого ТЭНа.
3. Если деталь не пришла в негодность, на дисплее вскоре обозначится цифровой показатель, близкий к полученному при расчетах. Цифра «0» на экране сигнализирует о ситуации короткого замыкания. Если на дисплее с левой стороны показалась единица, скорее всего, спираль элемента оборвалась. Использование аналогового измерителя в такой ситуации показывает бесконечность.
4. Затем ТЭН тестируется на электропробой. Переключатель устанавливают в положение типа «зуммер». Работают одним щупом. Им последовательно прикасаются к выводам нагревателя. Если мультиметр не издает никаких звуков, результаты проверки удовлетворительны. Если имел место высокий писк, произошло замыкание нагревателя на корпус.

Показатель терморегулятора замеряется способом, аналогичным описанному в пунктах 1-3. При столкновении с единицей, указывающей на обрыв, нажимают на кнопку блока предохранения. Когда термостат снова сможет работать, замеры продолжают.

Если у пользователя нет уверенности в том, в какой диапазон ставить сопротивление мультиметра при тестировании нагревателя или другого элемента, можно провести испытания в нескольких разных зонах. После окончания каждой проверки позицию переключателя меняют. Щупы в это время не должны прикасаться к выводам. Нельзя трогать их руками – в этом случае на табло высветится сопротивление плоти человека. Чем больше цифра, тем чувствительнее реакция устройства.

Демонтаж и установка нагревательного элемента

Замена ТЭНа должна проводиться с учетом прежней мощности и сопротивления

Если нагреватель стоит заменить, нужно купить новую деталь и установить ее на место старой. Новый элемент должен быть идентичен прежнему по форме и мощностному показателю, желательно той же фирмы. Перед установкой его тестируют на пробой на корпус. Место крепежа должно быть герметично запаковано – нельзя допускать попадания жидкости на зажимы и контакты.

Описанные способы актуальны для тестирования ТЭНов в самых разных бытовых приборах – бойлерах, электрических чайниках, стиральных агрегатах, утюгах.

проверка мультиметром и контактной лампой

В настоящее время бойлеры для нагрева воды стали широко популярны. Их использование актуально не только для людей, проживающих в домах. Такое оборудование нередко устанавливается на разнообразных предприятиях, в хостелах, а также заведениях общепита и прочих сферах. И нагрев воды в таких установках происходит благодаря ТЭНу. Но иногда эта комплектующая ломается, ввиду чего вода больше не греется, и возникает необходимость срочного ремонта.

Именно поэтому мы решили рассказать вам о способах проверки ТЭНа на работоспособность, а также о наиболее частых поломках детали.

Содержание статьи

Как проверить ТЭН на исправность

Внутри ТЭНа расположена проволочная спираль, имеющая высокое удельное электрическое сопротивление. И в момент проведения по ней тока она нагревается. Это способствует наполнению пространства между спиралью и корпусом теплом, ввиду чего и происходит нагрев воды. Но иногда нагревательные приборы перестают выполнять свою прямую функцию, и основной на то причиной является поломка ТЭНа

Проверка при помощи мультиметра

На начальном этапе прибор потребуется активировать в режиме замера минимального сопротивления. Затем берём концы прибора, и касаемся ими выводов комплектующей. Если спираль оборвана, то на приборе появится значение «1», которое будет заменой реального сопротивления. А это всё равно что и бесконечное сопротивление. Это говорит о том, что имеет место обрыв в цепи, и деталь необходимо срочно заменить.

А вот в ситуациях, когда на дисплее прибора появится «0», будут свидетельствовать о возникновении замыкания. И в таком случае также понадобится срочная замена комплектующей, для возобновления нагрева воды.

Также обязательным условием является и проверка на утечку тока. В этих целях активируем на мультиметре режиме зумметра. Один щуп прислоняем к выводу, а второй к корпусу ТЭНа. Если зуммер издаёт характерный писк, необходимо менять деталь.

Проверка при помощи контактной лампы

Проверить нагревательный элемент можно и без мультиметра, при помощи контрольной лампочки. Это устройство включает в себя два медных провода с одной жилой. На одних концах расположены щупы, а противоположные подключены к патрону. В последний и установлена лампа на 220 В, которая защищена прочным кожухом. При возникновении желания сделать такой прибор можно собственноручно, и эта задача окажется простой даже для неопытного мастера.

С целью проверки ТЭНа вам потребуется на первый контакт накинуть ноль от сети, а ко второму вазу контрольно лампы. Если лампочка загорится, то обрыв отсутствует, а вот в обратной ситуации потребуется срочная замена детали.

Самые распространённые причины поломок

Неисправностей в работе ТЭНа может быть множество, но существуют наиболее распространённые поломки, которые и будут представлены ниже.

1. Перегорела спираль накаливания.
2. Замкнул накаливающий провод, идущий к корпусу детали. Использование оборудования с подобной неисправностью может привести к удару током.
3. На поверхности прибора образовался большой слой накипи. Со временем она просто начнёт препятствовать теплоотдаче детали, и как следствие оборудование будет работать неэффективно, и вода перестанет нагреваться. А при несвоевременном устранении этой причины может возникнуть серьёзная поломка ТЭНа, ввиду чего понадобится дорогостоящий ремонт или возникнет необходимость в срочной заменён детали.

Чтобы предотвратить обозначенные выше неисправности, и как следствие избавить себя от лишних финансовых растрат, вам лишь понадобится проводить регулярную проверку детали при помощи обозначенных выше способов!

Подпишитесь на наши Социальные сети

Как пользоваться и читать мультиметр

Готовьтесь! Мы собираемся начать с основ использования и чтения мультиметра. Когда мы закончим, вы получите четкое представление об основных функциях и преимуществах этого незаменимого инструмента, чтобы вы могли успешно реализовать те проекты, которые откладывали. Или просто лучше понять, как использовать мультиметр в работе.

Мультиметр — это не только гайки и болты для электрика, но и для любого домовладельца, который хочет проверить проводку вокруг своего дома или выполнить некоторые из своих собственных электрических проектов.

И, для вашего удобства, мы рассмотрели лучшие мультиметры для электриков, чтобы помочь вам выбрать лучший для ваших нужд.

С помощью этого простого в использовании устройства даже новичок может измерить важные электрические характеристики своих приборов, розеток, арматуры и блока выключателей.

Содержание

1 . Основные сведения о мультиметре
2. Важные советы по безопасности
3. Для чего можно использовать мультиметр?
4.Основы работы с электричеством и электрическими агрегатами
a. Цепи
б. Напряжение
c. Текущий
д. Сопротивление
5. Детали цифрового мультиметра
6. Как использовать и считывать показания мультиметра для измерения напряжения
7. Как измерять ток
8. Как измерять ток с помощью токоизмерительных клещей
9. Как измерять сопротивление
10 Как рассчитать мощность

Основы мультиметра

Так почему этот инструмент называется мультиметром? Это потому, что это комбинация вольтметра, амперметра и омметра, дающая вам возможность измерить:

• напряжение переменного тока
• напряжение постоянного тока
• ампер
• сопротивление
• целостность цепи
• и многое другое!

Если вам нужно выполнить простые электромонтажные работы по дому, и вы не хотите нанимать дорогого электрика, почему бы не попробовать сами?

Мы собираемся показать вам все, что вам нужно знать об использовании и считывании мультиметра, в том числе:

• базовое устройство для освежения электричества
• детали и терминология мультиметра
• испытательное напряжение
• проверка тока
• проверка сопротивления
• измерение электрического мощность

Важный совет по безопасности

Выполнение любых электромонтажных работ сопряжено с определенными опасностями, поэтому вам необходимо защитить себя.

Перед тем, как приступить к подобным работам, примите некоторые меры предосторожности для вашей собственной безопасности.

1. Всегда знайте, где находится ваш блок выключателей, и четко маркируйте отдельные выключатели. Большинство электромонтажных работ следует выполнять с выключенными выключателями.
2. Убедитесь, что ваше рабочее место хорошо освещено (солнечный свет и освещение с питанием от батареек) и не имеет препятствий, чтобы вы могли свободно передвигаться.
3. Носите защитное снаряжение, такое как очки, перчатки и длинные рукава.

Ваш мультиметр сам по себе является безопасным устройством.Приведенные выше шаги расскажут, как использовать и читать мультиметр в безопасных условиях.

Для чего можно использовать мультиметр?

Теперь мультиметр представляет собой довольно впечатляющий инструмент, который имеет широкий спектр применений для нескольких профессий или целей:

• Проверьте сопротивление предохранителей в вашем автомобиле или приборах.
• Измерьте ток, чтобы предотвратить срабатывание выключателей в вашем доме.
• Используйте мультиметр в вашем блоке HVAC, чтобы убедиться, что компрессор получает нужное количество электроэнергии.
• Если ваш автомобиль не запускается, вы можете проверить напряжение зажигания с помощью мультиметра.
• Проверьте переключатели, розетки и силовые кабели на наличие проблем.
• Вы также можете использовать его для проверки старых батарей, удлинителей и лампочек, не вставляя их в розетку.
• Устранение любых электрических проблем в вашем доме, автомобиле или личных устройствах.

Основы электричества и электрических устройств

Электричество может быть сложной задачей, и мы понимаем, как это может сбивать с толку, когда мы говорим о схемах, мензурках, амперах и вольтах.Быстрое освежение знаний поможет вам без труда научиться пользоваться и читать мультиметр.

Цепи

Электричество выполняет для нас работу, когда оно перемещается по цепи. Если это слово звучит как круг, это потому, что оно аналогично кругу.

Ток течет по этому «кругу» в цепи, начиная с выключателя или предохранителя в электрической коробке, а затем возвращается по нейтральному проводу. На всякий случай, нейтральный провод будет белым.

Как вы знаете, если цепь тока прерывается, электричество перестает течь и свет, розетки и т. Д. Перестают работать.

Так почему же цепь прерывается?

Одной из причин может быть неплотное соединение или поврежденный провод.

Или автоматический выключатель просто выполняет свою работу. Предохранители и автоматические выключатели предназначены для размыкания цепи, если они чувствуют, что по этой цепи проходит слишком большой ток.

Это защищает провод от перегрева, что было бы плохо.

В любом случае, при правильном использовании мультиметр может помочь вам диагностировать и устранить многие из этих неисправностей.

Напряжение

Напряжение проще понять как «давление».

Представьте себе воду, протекающую через садовый шланг.

Это просто конец из-за силы тяжести, или его толкают?

Нажатие, верно?

Где-то насос нагнетает эту воду так, что она течет с силой. Мы измеряем давление воды в фунтах на квадратный дюйм.

Электричество также «подталкивается» генератором, и мы измеряем это «давление» в вольт .

Чем больше сила, тем выше напряжение.

Мы также говорим об электрическом потенциале.

Вернемся к примеру с водой. Представьте, что вы открываете кран, но закрываете форсунку на конце шланга.

Шланг находится под давлением, не так ли? Сила прилагается, хотя потока нет.

Можно ли измерить это давление?

Совершенно верно.

В примере с водяным шлангом манометр вычисляет силу, поэтому вы знаете силу потока воды, если она течет.Манометр сравнивает давление внутри шланга с атмосферным давлением снаружи и сообщает вам разницу в фунтах на квадратный дюйм.

Аналогично, электрический потенциал — это величина силы в цепи, доступная для проталкивания электрического тока, если ему разрешено течь. Как и водомер, ваш мультиметр является сравнительным устройством. Он сравнивает разность электрических потенциалов между двумя точками, а затем выражает эту разницу в вольтах.

Ток

Ампер, , что сокращенно от «ампер», — это то, что мы называем единицей измерения электрического тока.

Постойте — я думал вот какое напряжение!

Не совсем так.

Помните наш водяной шланг?

Если давление, движущее воду (фунт / кв. Дюйм), похоже на напряжение, то количество воды ( галлонов в минуту) похоже на ток.

Когда мы говорим об электрическом токе, мы имеем в виду количество электричества, а не силу, стоящую за ним. По сути, это количество электронов, проходящих через точку за определенный период времени.Следовательно, это число также важно, и мы называем его ампер (сокращенно от ампера).

Мультиметр также может измерять ток (в амперах).

Допустим, ваш выключатель на 15 А продолжает отключаться. Возможно, в этой цепи слишком большая нагрузка.

Примерно 5 красителей используются одновременно.

Вы можете использовать настройку усилителя на мультиметре, чтобы определить, сколько тока проходит через цепь.

• Прямой Ток — то, что мы называем DC
• Переменный Ток — называется AC

Совет: Для правильной настройки вы хотите знать, какой ток вы измеряете перед использованием мультиметра.Как правило, аккумулятор вырабатывает постоянное напряжение (например, ваш автомобиль или фонарик), а электрическая сеть вашего дома — это переменное напряжение.

Сопротивление

Как следует из этого слова, сопротивление — это тенденция проводника к сопротивлению току.

Имеет ли сопротивление вода, протекающая по шлангу?

На самом деле это так.

Трение между водой и поверхностью шланга.

Также — если перегибать шланг, сопротивление определенно увеличивается.Точно так же нет идеального электрического проводника. Что касается проводников, то алюминий очень хорош, медь лучше, а золото намного лучше. Тем не менее, сопротивление всегда будет.

Чем больше сопротивление в цепи, тем сильнее должно работать напряжение для протекания тока.

Интересный факт — Планируется некоторое сопротивление. Резистор — это часто в первую очередь вся суть электрической цепи. Лампочка — это резистор высокой стоимости. Он пропускает ток так сильно, что лампочка становится очень горячей, пока не начинает светиться.

Величину сопротивления в цепи можно измерить мультиметром.

А вот еще один термин — Ом. Сопротивление объекта или прибора электрическому току измеряется в омах, а его символ — греческая заглавная буква омега (Ом).

Итак, зачем вам измерять сопротивление? Одно из применений настройки сопротивления на вашем мультиметре — это проверка целостности цепи.

Непрерывность означает, что ток может непрерывно течь от одной точки к другой.Если ток может течь через проводник из одной точки в другую, мы говорим, что проводник «имеет непрерывность».

Установка сопротивления — это безопасный способ проверки непрерывности перед подачей высокого напряжения. Так же найдем:

• Поврежденные провода
• Короткие замыкания
• Неопознанные провода
• Неисправные устройства
• Перегоревшие лампочки
• И многое другое!

Детали вашего цифрового мультиметра

На первый взгляд детали мультиметра могут показаться сложными.Но немного попрактиковавшись, вы быстро научитесь пользоваться и читать мультиметр.

Настройки находятся на лицевой панели мультиметра. Символы на циферблате могут показаться вам чужими, но не волнуйтесь. Мы здесь все объясним.

Маркировка шкалы

Обычно настройки шкалы делятся на три категории: напряжение, ток и сопротивление. Категория напряжения может быть дополнительно разделена на напряжение переменного и постоянного тока.

Циферблаты мультиметра обозначены следующим образом:

• Категории напряжения отмечены буквой V для вольт
• Категория тока отмечена буквой A для ампер
• Категория сопротивления отмечена (Ω) для Ом .

Каждая категория на вашем дисковом переключателе может иметь несколько настроек для различных диапазонов (если у вас нет измерителя автоматического выбора диапазона. Подробнее об этом позже). Если вы измеряете слаботочный предохранитель или небольшую батарею, вам, возможно, придется переключить шкалу на более низкий диапазон, чтобы получить точные показания. Однако, если вы измеряете напряжение и ток в домашних розетках, вам следует использовать более высокий диапазон.

Также важно понимать префиксы перед единицами измерения:

• K означает кг, и означает 1000x.
• M означает мега и означает на миллион .
• м означает для милли и означает 1/1000.
• (µ) означает micro и означает одну миллионную.

Теперь мы соберем все вместе:

• мВ означает милливольты или тысячные доли вольта
• кОм обозначает килоом или 1000 Ом
• мкА обозначает микроампер или миллионную долю ампер

Имейте в виду, что эти префиксы важны для умения читать мультиметр.

Дисплей

Вы найдете цифровой ЖК-дисплей над циферблатом. Он должен четко читать значения, которые вы пытаетесь измерить. Убедитесь, что рядом с числами или над ними, на дисплее отображается соответствующий символ единицы измерения (например, мВ, мкА или кОм) для измеряемого электрического свойства.

Тестовые щупы

В нижней части мультиметра вы обычно найдете гнезда для ваших испытательных щупов. Ваши испытательные щупы будут использоваться для контакта с проводами, клеммами или соединениями.

Помните, что черный щуп всегда подключается к общему разъему (# 3, помечено COM). Он также известен как терминал возврата.

Красный пробник или активный пробник подключается к одному из других разъемов, в зависимости от электрических свойств, которые вы пытаетесь измерить.

1. Первое красное гнездо для пробника (выход №1) предназначено для измерения тока в диапазоне от 0-4 до 10 ампер или для частоты и рабочего цикла тока. Этот домкрат должен иметь маркировку A .
2. Второе красное гнездо датчика (выход № 2) предназначено для измерения тока от 0 до 400 мА или для частоты этого низкого тока. Этот разъем должен иметь маркировку мА или мкА .
3. Третий красный разъем для датчика (выход №4) предназначен для измерения напряжения, сопротивления, диода, емкости, частоты, рабочего цикла и, возможно, температуры. Это может быть обозначение В, Ом или различные символы диодов, емкостей или градусов.

Кнопки

Теперь, чтобы вы не запутались, у вашего мультиметра может быть любое количество дополнительных кнопок на лицевой стороне. Чтобы понять назначение этих кнопок, лучше обратиться к руководству по эксплуатации.

Мультиметры различных производителей включают в себя множество различных опций и кнопок. Мы не будем пытаться здесь и сейчас обобщать их цель.

Как использовать и считывать показания мультиметра для измерения напряжения

Чтобы измерить напряжение с помощью мультиметра, выполните следующие действия.

1. Определите, какое напряжение вы измеряете — переменным или постоянным. Если вы измеряете напряжение в доме, вероятно, это переменный ток.Если он в вашей машине или в устройстве с батарейным питанием, скорее всего, это постоянный ток.

2. Установите переключатель выбора на соответствующее напряжение. Напряжение переменного тока имеет символ в виде синусоиды, который является универсальным символом переменного тока. Символ DC — сплошная линия с пунктирной линией под ней.

3. Вставьте черный щуп в разъем COM на мультиметре.

4. Вставьте красный щуп в гнездо с маркировкой V .

5. Установите переключатель в положение наивысшего значения в соответствующей категории напряжения.Помните, что мВ означает тысячные доли вольта, так что это очень низкое значение.

6. Если вы проверяете напряжение переменного тока, наденьте защитные перчатки. При работе с электричеством всегда полезно использовать перчатки.

7. Подайте питание на розетку или компонент, напряжение которых вы проверяете, замкнув выключатель в коробке выключателя, включив зажигание в автомобиле или включив устройство с батарейным питанием.

8. Коснитесь черным щупом клеммы на одной стороне компонента, который вы измеряете, а красным щупом — клеммы на другой стороне компонента.

   Пример: проверьте розетку с помощью мультиметра: Предположим, что розетка закреплена на своем месте и все провода подключены правильно.

   На этой розетке должно быть 3 слота.
   а. Два верхних вертикальных разъема предназначены для питания (самый короткий разъем) и нейтрального (самый длинный разъем).
   г. Круглая щель внизу — это земля.

   Если вы используете ручной мультиметр, подключите красный провод к разъему с надписью V (вольт), а черный провод — к разъему COM (общий).

   Включите розетку и просто вставьте красный провод в разъем питания на розетке, а черный провод — в нейтральный разъем.

   Вы должны прочитать 110–120 вольт, если вы находитесь в США. Если это так, то вы только что доказали, что ваша розетка имеет 120 вольт от горячего к нейтральному. Ура!

   Теперь возьмите черный щуп и вставьте его в гнездо заземления, вы должны прочитать то же значение. Если да, то вы только что доказали, что у вас есть четкий путь к земле. Если какой-либо из этих тестов показывает менее 110 вольт, теперь вы знаете, что что-то не так.

   Давайте проверим аккумулятор вашего автомобиля с помощью мультиметра: Переключитесь на постоянное напряжение. Подключите черный провод к отрицательной клемме, а красный провод к положительной клемме. Вы читали хотя бы 12 вольт постоянного тока? Это хорошо!

   Теперь давайте проверим ваш генератор с помощью мультиметра: Проделайте то же самое, что и выше, на работающем автомобиле. Теперь вы должны показывать от 13 до 16 вольт. Если да, то ваш генератор заряжает аккумулятор должным образом. Поздравляю! Иди выпей пива.


9. Если вы не получаете четких показаний, поверните селектор на следующую максимальную настройку, пока не получите записываемое число.

Примите к сведению эти дополнительные важные меры безопасности перед проверкой напряжения.

• Убедитесь, что ваши датчики не повреждены и на тестовых проводах нет оголенных точек.
• Еще раз проверьте, включен ли красный щуп в розетку В, на мультиметре. Подключение к неправильному разъему может серьезно повредить мультиметр.
• Всегда начинайте с максимального диапазона напряжения на переключателе мультиметра.
• Если на щупах мультиметра есть зажимы, это обеспечивает дополнительную безопасность. Вы можете прикрепить щупы к цепи перед подачей питания на устройство или включением прерывателя.

Как использовать и считывать показания мультиметра для измерения тока

Вот шаги, которые вы предпринимаете для измерения тока с помощью мультиметра:

1. Отключите питание цепи, которую вы будете измерять.

2. Поверните диск выбора на A , который является текущим.

3.Подключите черный разъем щупа к разъему COM на мультиметре.

4. Подключите красный разъем датчика к соответствующей розетке, будь то высокий ток (A) или низкий ток (мА или мкА).
Предупреждение. Если измеренный ток превышает нижний предел тока, вы можете перегореть предохранитель в мультиметре, если случайно воспользуетесь этой розеткой.

Хорошо, давайте начнем. Если вы не измеряете стержень пламени или термопару, вам, скорее всего, не нужно будет найти тысячные или (доброе дело!) Миллионные доли ампер.Так что просто вставьте красный щуп в гнездо A.

Вот здесь и получается беспорядок. Если у вас есть клещи, просто пропустите все это и перейдите к разделу о том, как измерять ток с помощью клещей.

5. Если вы все еще читаете, вот что вам нужно сделать. Амперметр должен быть помещен в серии со схемой для измерения тока. Таким образом, провод, питающий цепь, должен быть разомкнут, а измерительные щупы должны быть помещены в зазор. Например, если вы хотите измерить ток в цепи с розеткой, вы можете

a) Отсоединить токоведущий провод от вилки

b) Поместите красный провод от вашего измерителя на отключенный провод

c) Поместите черный провод на клемму вилки, где был провод под напряжением до

d) Убедитесь, что вы не прикасаетесь ни к одной из открытых частей этих проводов

e) Снова включите питание

Теперь ваш измеритель является частью цепи и подсчитывает токи, пока они пролетают.

Напоминание: перед тем, как делать это , убедитесь, что на вашем мультиметре установлен ток.

Как измерить ток с помощью клещей-мультиметра

Токоизмерительные клещи — это мультиметр со специальной откидной губкой. Мы называем это зажимным амперметром.

Этот считыватель с зажимным усилителем является быстрым способом считывания тока на проводнике. Вместо использования зондов для прикосновения к оголенным проводам зажим окружает провод (даже изолированный провод) и обнаруживает ток внутри него посредством магнитной индукции, считая силу магнитного поля вокруг проводника.

Для большинства задач наилучшим выбором является накладной зонд, потому что он простой и быстрый. Вы просто зажимаете челюсть вокруг провода, выбираете ампер на шкале, и цифровой дисплей покажет вам, сколько тока проходит через провод.

Конечно, вы получите более точные показания с помощью датчиков, поскольку они могут обнаруживать гораздо меньшие значения тока, такие как миллиампер и микроампер. Но я считаю это ненужным для большинства домашних нужд.

Не обнажая провода, токоизмерительные клещи делают измерение тока более безопасным без риска поражения электрическим током.Он также не требует прерывания цепи, поэтому вы можете поддерживать работу своей электроники во время тестирования.

Обнаружение магнитной индукции более безопасно для самого измерителя, и мультиметры-клещи могут использоваться для гораздо более высоких токов, чем мультиметр с пробниками. Убедитесь, что вы зажимаете только один провод за раз.

Как использовать и считывать показания мультиметра для измерения сопротивления

Поскольку омы — это единицы измерения сопротивления, мы начинаем с установки шкалы в омах для измерения сопротивления.

Предупреждение: Всегда выключайте питание в области, где вы читаете, всякий раз, когда вы используете функцию измерения сопротивления. В противном случае вы рискуете повредить мультиметр .

Вот почему: когда вы выбираете показание в омах, батарея в измерителе посылает небольшое напряжение между двумя вашими датчиками, и именно так измеритель считывает сопротивление.

Схема вашего мультиметра, используемая при установке сопротивления, получает доступ к примерно 3 вольтам постоянного тока от батарей. Если вы подадите через эту цепь 100 вольт, вы наверняка что-нибудь повредите.Скорее всего, вы только перегорите предохранитель.

Но кто хочет заниматься поиском и заменой маленького предохранителя в своем счетчике?

Чтобы измерить сопротивление с помощью мультиметра, выполните следующие действия:

Примечание: Некоторые из этих шагов относятся к измерителям диапазона с ручным управлением. Если у вас автоматический выбор диапазона, вы можете пропустить шаги 3-5.

1. Выключите питание!
2. Установите переключатель выбора на сопротивление, или Ом (Ом).
3. Вставьте датчики в соответствующие гнезда. Черный зонд войдет в третий разъем с надписью «COM». Красный зонд подключается к четвертому разъему.
4. Если мультиметр имеет переключатель включения / выключения (кроме переключателя выбора), включите его. Убедитесь, что дисплей активирован.
5. Установите переключатель выбора в положение наивысшего сопротивления, чтобы начать измерение.
6. Коснитесь наконечниками щупов проводов на противоположных сторонах предохранителя или предмета, сопротивление которого вы измеряете. Измерения сопротивления будут производиться всегда. Ваш измеритель будет измерять сопротивление, которое он «видит» между двумя датчиками.Например, если ваши щупы находятся на обоих концах предохранителя, он будет измерять сопротивление предохранителя.
7. Если на дисплее отображаются нули или очень маленькие десятичные дроби, переведите переключатель выбора в следующий наивысший диапазон, пока не увидите больше чисел в показании. Это даст вам более точное чтение.
8. После того, как вы записали свои показания, выключите мультиметр для сохранения батарей.
9. Наконец, верните селекторный переключатель в положение с максимальным сопротивлением.Это сделано для защиты мультиметра на случай, если для следующего измерения потребуется более высокий ток.

Это также отличный способ доказать, что провод имеет непрерывность или непрерывность между двумя точками.
Если бы вы измерили сопротивление от одного конца провода к другому, и если бы этот провод не оборвался, что бы вы ожидали, что измеритель покажет? Высокое или низкое сопротивление? Он будет низким, так как провод сплошной. Вы бы прочитали ноль или небольшую часть от 1. Если, с другой стороны, где-то вдоль линии есть разрыв, что бы вы прочитали? Это будет бесконечное сопротивление или OL, что означает перегрузку .

Вот несколько дополнительных советов, которые помогут правильно измерить сопротивление:

• Компонент, который вы измеряете, следует удалить из цепи или прибора, чтобы случайно не измерить сопротивление через другой путь.
• Измеряемый компонент также должен быть отключен от любых батарей или внешнего источника питания. Батарейки мультиметра обеспечат необходимое питание для проверки сопротивления.
• Если вы проверяете конденсатор, убедитесь, что он разряжен, чтобы предотвратить электрический разряд в мультиметре.
• Конденсаторам может потребоваться некоторое время для стабилизации, когда вы примените щупы мультиметра. Это связано с тем, что пробники могут немного заряжать конденсатор.
• Если вы проверяете сопротивление диода и не можете получить показания, включите щупы на выводах диода. Диоды проводят ток только в одном направлении, поэтому, если ваши щупы подключены не к тем клеммам, вы получите либо нулевое показание, либо необоснованно высокое значение сопротивления.
• Если вы измеряете особенно высокое сопротивление и ваши пальцы соприкасаются с выводами, возможно, ваши пальцы повлияют на показания сопротивления.Только убедитесь, что вы не прикасаетесь к металлической части зондов.

Как использовать и считывать показания мультиметра для расчета мощности

Мультиметр не измеряет напрямую мощность или ватт.

Напротив, мощность прибора можно довольно просто рассчитать, измерив напряжение и ток, а затем умножив их.

Вот 2 простых шага для определения ватт:

• Внимательно следуйте шагам выше, чтобы измерить напряжение и ток.
• Когда вы измерили оба значения, умножьте их вместе.

Теперь у вас есть ватты.

Заключение

Единственный способ справиться с этим — это выйти и начать делать это! Не стесняйтесь оставлять любые комментарии или вопросы.

И, если вы нашли эту статью полезной, пожалуйста, поделитесь ею с другими!

Если вам понравилась эта статья, возможно, она вам тоже понравится!

Как: использовать мультиметр

Фото: fotosearch.com

Когда-то предназначенные для инженеров и техников-электронщиков, мультиметры, иногда называемые «мультиметры», снизились в цене и размерах, что сделало их незаменимыми для домовладельцев, имеющих базовые знания схемотехники. При устранении неполадок с мелкой бытовой техникой, модулями умного дома, акустическими системами или практически любым другим электронным устройством мультиметр будет одним из самых ценных инструментов в вашем арсенале.

Если вы новичок в мультиметрах, эти гаджеты поначалу могут показаться сложными.Однако изучите основы, и вскоре вы сможете самостоятельно выполнять ряд диагностических тестов. Поскольку мультиметры различаются от модели к модели, перед началом работы обязательно изучите руководство по эксплуатации своего конкретного устройства.

Фото: fotosearch.com

Два типа мультиметров

Аналоговые мультиметры, или вольт-ом-миллиамперметры (ВОМ), существуют уже несколько десятилетий, и их все еще можно найти по доступной цене в любой мастерской -типа магазин. Новые дети в этом блоке — цифровые мультиметры (DMM) — предлагают более высокую точность с десятичной запятой, даже расширенные функции, такие как способность автоматически определять переменный ток (AC) или постоянный ток (DC).

Приложения и ограничения

Модели VOM и DMM измеряют напряжение, сопротивление и ток, заменяя необходимость в отдельных вольтметрах, омметрах и амперметрах. В то время как вы можете тестировать домашнее напряжение с помощью мультиметра, тестирование электрическим током ограничивается цепями с низким напряжением, такими как небольшие двигатели постоянного тока (DC) или низковольтные устройства переменного тока (AC) — например, ваши термостаты и дверные звонки. . Во избежание перегорания предохранителя, выхода из строя мультиметра или риска получения травмы не пытайтесь измерять ток, превышающий максимально допустимый для вашего устройства.

Среди прочего, мультиметры могут определять:

• Имеющийся заряд батареи
• Напряжение в розетке или выключателе
• Повреждения кабелей и шнуров
• Жизнеспособность предохранителей, диодов и резисторов
• Проводящая способность электрического пути

Измерение напряжения

С помощью мультиметра вы можете измерять как переменное, так и постоянное напряжение, что особенно полезно для обнаружения коротких замыканий или определения заряда аккумуляторной батареи. Начните с выбора соответствующего тока на мультиметре и диапазона напряжения выше, чем ток, который вы проверяете. Например, если вы измеряете напряжение в сетевой розетке на 120 вольт, поверните ручку мультиметра до следующего наивысшего значения — 200 переменного тока. Если вы тестируете автомобильный аккумулятор на 12 В, выберите следующий по величине вариант — 20 В постоянного тока.

Затем перед тестированием убедитесь, что вы подключили измерительные провода к правильным гнездам: Для проверки напряжения подключите красный провод к порту с надписью «V.» Для этого и всех тестов мультиметра черный провод подключается к общему (COM) порту.

Чтобы проверить заряд аккумулятора постоянным током, прикоснитесь красным щупом к его положительной клемме, а черным щупом — к отрицательной клемме; мультиметр покажет существующий заряд аккумулятора. Поскольку полярность не является проблемой для переменного напряжения, не имеет значения, какой датчик вы вставляете в какое-либо отверстие розетки; вставьте оба щупа, и мультиметр покажет напряжение на розетке.

Совет по безопасности: Держите датчики за изолированные ручки. Не касайтесь и металлической части зондов, чтобы избежать поражения электрическим током.

Фото: fotosearch.com

Проверка сопротивления и непрерывности

В электронике «сопротивление» — это количество препятствий для потока электричества, и чем меньше, тем больше или, скорее, полезно для работы вашего Техника. Имея в руках мультиметр, вы можете измерять сопротивление компонентов печатной платы и элементов бытовой техники по всему дому. Если, например, микроволновая печь не работает должным образом, эта проверка может помочь вам определить, следует ли заменить один нефункционирующий компонент на печатной плате или сразу же купить новую микроволновую печь.

Сначала убедитесь, что прибор отключен от сети перед тестированием. Подключите красный провод к порту с символом ома «Ω» и выберите функцию минимального сопротивления на шкале. Хотя вы можете тестировать отдельные конденсаторы и компоненты непосредственно на печатной плате, вы получите более точные показания, если удалите компонент, а затем протестируете его. Когда вы одновременно касаетесь черным и красным щупами обоих концов компонента, вы получаете показания. Чем ниже показание, тем меньше сопротивление электрическому потоку.Сравнивая показания других компонентов на печатной плате, вы можете определить, следует ли заменять компонент с необычно высоким показателем.

Чтобы проверить непрерывность или непрерывный поток электрического пути между двумя точками, подключите красный провод к разъему «Ω» и поверните шкалу на символ непрерывности «

». Небольшое значение — или звуковой сигнал — указывает на непрерывный путь между двумя точками. Однако отсутствие чтения или звукового сигнала указывает на проблему.Например, если вы только что вставили новую лампочку в лампу, но все еще не включается, не включается, выполнение этого теста на обоих концах шнура питания может подтвердить, что в вашей темной комнате виноват внутренний обрыв кабеля. .

Тестирование тока низкого напряжения

Для измерения тока низкого напряжения мультиметр должен стать частью цепи, позволяя току фактически проходить через мультиметр. Это удобно для определения того, получает ли низковольтная цепь, такая как замкнутый контур ландшафтных фонарей на солнечной энергии, питание для всех источников света.Для этого теста подключите красный провод к порту с меткой «A» для ампер и выберите на шкале следующую по величине функцию ампер.

В вашем руководстве по эксплуатации может быть диаграмма, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания (обычно черного) к красному щупу мультиметра. Затем черный щуп мультиметра подключается к положительному проводу (обычно черному) тестируемого устройства. Наконец, нейтральный провод источника питания (обычно белый) подключается к отрицательному проводу устройства (также белый).Когда вы правильно подключили цепь, включите источник питания, чтобы измерить электрический расход или ток через цепь.

Совет по безопасности: Как упоминалось ранее, не проверяйте , а не цепь, которая превышает возможности вашего мультиметра. Мультиметры «свариваются» при максимальном напряжении, которое обычно ниже, чем в быту. Если на мультиметре есть надпись «10A MAX FUSED», не проверяйте ток, который, как вы подозреваете, может превышать 10 ампер.

Использование мультиметра

В этой статье представлены основные концепции мультиметров и объясняется, как их использовать для основных измерений. Мультиметры — одно из самых полезных электрических и электронных помощников, доступных нам. Фактически это наши глаза, чтобы видеть электричество. Умение использовать мультиметр очень важно, если вам нужно знать, что происходит с электричеством. Мультиметр, как следует из названия, может выполнять несколько функций. Базовый измеритель позволит нам измерять и тестировать напряжения переменного тока, напряжения постоянного тока, полярность постоянного тока, сопротивление и часто ток. Более продвинутые измерители также измеряют частоту, емкость, усиление транзистора и / или индуктивность.

Аналоговый и цифровой мультиметр

Мультиметры бывают разных форм и размеров. Однако в основном есть два типа:

Основные различия показаны в следующей таблице:

Аналоговые счетчики	Цифровые счетчики
1. Обозначьте стрелкой который движется по лицевой стороне счетчика.	1. Отобразите измеренное значение в фактических цифрах (числах).
2. Не такой точный, как точно откалиброванный цифровой измеритель.	2. Обычно считается более точным, чем аналог (только если они были правильно откалиброваны).
3. Для быстрого считывания точных значений напряжения может потребоваться некоторая практика, хотя они очень полезны для демонстрации наличия напряжения.	3. Легче считывать точные значения, чем на аналоговых счетчиках. Однако это часто бывает чрезмерным, когда все, что вам нужно знать, — есть ли напряжение или нет.
4. Особенно подходит для измерения быстро меняющихся напряжений. Стрелка точно следует за напряжением, быстро меняя его вверх или вниз.	4. Отображать неверные результаты, если измеренное напряжение быстро меняется. Это связано с тем, что большинству цифровых измерителей требуется секунда или более для считывания измеренного напряжения. Если за это время напряжение сильно изменится, показание будет неправильным.
5. Батарея требуется только при измерении сопротивления.	5.Требуется хорошая батарея для работы на всех настройках.

Если у вас нет счетчика или вы не можете взять его взаймы, то пришло время инвестировать в него. Базового счетчика, вероятно, будет достаточно для ваших нужд. Это тот, который просто считывает напряжение переменного и постоянного тока, сопротивление и постоянный ток. Выбор между аналоговым и цифровым сигналами остается за вами и будет зависеть от доступности, а также от вашего бюджета и предпочтений. Не рекомендуется переплачивать за первый мультиметр, так как его использование может быть неоправданным.Однако измеритель, который делает основы, очень полезен.

Если вам нужно купить мультиметр, вот ссылка на ассортимент Amazon в США, Великобритании или
в Австралии. Раскрытие информации: если вы покупаете через эти ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Цифровые счетчики обычно доступны в большинстве магазинов электроники. Аналоговые счетчики часто считаются «старой технологией». Однако во многих ситуациях аналоговый измеритель может быть единственным доступным измерителем, который работает (поскольку им не требуются батареи для считывания напряжений).В этой главе будут рассмотрены оба типа счетчиков. Если у вас есть счетчик, держите его при себе при чтении этой статьи. Прочтите инструкции к вашему конкретному глюкометру, чтобы знать его функции. По возможности используйте глюкометр для выполнения упражнений в качестве практических примеров.

Измерение напряжения с помощью мультиметра

Независимо от того, какой у вас прибор, вам необходимо примерно знать, какое напряжение вы измеряете. Первый выбор — между переменным и постоянным током. В качестве ориентира распространены следующие источники:

Для переменного тока: трансформаторы, генераторы переменного тока (часто ошибочно называемые генераторами), домашняя проводка, световые розетки, электрические розетки (настенные розетки).

Для постоянного тока: батареи, солнечные батареи, автомобили, электронное оборудование.

После того, как вы определились, будете ли вы измерять постоянный или переменный ток, вам нужно выбрать это на своем мультиметре. См. Инструкции к вашему измерителю. Большинство счетчиков не будут повреждены при выборе переменного тока вместо постоянного или постоянного тока вместо переменного тока. Однако счетчик не будет показывать правильно, если вообще будет.

Следующим шагом является примерное рассмотрение величины напряжения, которое вы будете проверять. Затем выберите на своем измерителе диапазон, превышающий это напряжение.

Пример 1: Вы хотите измерить напряжение в розетке. Оно должно быть 220 или 240 вольт, выберите диапазон 250 или 300 вольт переменного тока.

Пример 2: Вы хотите измерить напряжение автомобильного аккумулятора. Оно должно быть 12 вольт. Выберите диапазон 15, 20, 25, 30 или 50 вольт постоянного тока (в зависимости от диапазонов вашего измерителя).

Если вы не уверены, какое напряжение должно быть, начните с самого высокого диапазона.

Аналоговый измеритель	Цифровой измеритель
Если указатель измерителя перемещается только на крошечный бит, выберите меньший диапазон.Продолжайте выбирать меньший диапазон, пока указатель не окажется на полпути или выше.	Если показание составляет 0,01 или аналогичное очень низкое значение, выбирайте более низкий диапазон, пока не отобразится более значимое значение.
Если указатель уходит за пределы шкалы (полностью в правую сторону), вам нужно быстро удалить датчики, выбрать более высокий диапазон, а затем снова измерить	Если выбранный диапазон слишком велик, большинство счетчики будут отображать OL или -1 или подобное, указывая на перегрузку или вне диапазона.

Некоторые (более дорогие) цифровые счетчики имеют функцию, называемую «автоматический выбор» или «автоматический выбор диапазона». Это означает, что измеритель автоматически выберет подходящий диапазон для измеряемого напряжения. С этими измерителями все, что вам нужно сделать, это выбрать переменный или постоянный ток.

ГДЕ КАКОЙ ЗОНД?

Каждый счетчик имеет два датчика. Один черный датчик и один красный датчик. Черный обычно подключается к отрицательной (-) или общей клемме счетчика. Красный зонд обычно подключается к положительной (+) клемме измерителя.
[предупреждение]

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите зонды только пластиковой изоляцией.
НЕ прикасайтесь к металлическим штырям

Измерение переменного тока

При измерении переменного тока не имеет значения, какой датчик переходит в фазу (иногда называемую «активным» или «горячим»), а какой датчик переходит в нейтраль. (иногда называемый «холодным». То есть, переменный ток не имеет полярности (подробнее см. статью о переменном и постоянном токе).
Упражнение 1 : Чтобы измерить напряжение в розетке, вставьте один датчик в одно отверстие, а другой датчик в другое отверстие. Неважно, какой зонд куда идет. Попробуйте это с вашим измерителем:

1. Выберите диапазон переменного тока, 250 или 300 вольт (в зависимости от диапазонов вашего измерителя).
2. Не касаясь металлических концов датчиков, вставьте один датчик в одно из отверстий розетки. Вставьте другой зонд в другое выпускное отверстие. Ваш счетчик должен показывать где-то около того, какое должно быть напряжение (110, 220 или 240 вольт).
3. Теперь, все еще не касаясь металлических концов зондов, поменяйте их местами. То есть выньте оба датчика из выходных отверстий, поменяйте их местами и осторожно вставьте снова. Ваш глюкометр должен показывать то же самое, что и раньше. Это показывает, что не имеет значения, в каком направлении идут щупы при измерении переменного тока.

Измерение постоянного тока

При измерении постоянного тока необходимо подключить красный щуп к положительному (+), а черный провод к отрицательному (-) измеряемому напряжению.Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях стрелка быстро переместится за левую часть шкалы. Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательное напряжение.

Упражнение 2 : Измерение напряжения автомобильного аккумулятора.

1. Выберите на своем счетчике 15, 20 или 50 вольт постоянного тока.
2. Поместите красный положительный датчик на положительный полюс аккумуляторной батареи.
3. Поместите черный отрицательный щуп на отрицательную клемму аккумуляторной батареи.
4. Хорошая батарея должна показывать от двенадцати до четырнадцати (12-14) вольт.

Мультиметр обычно используется для определения того, какой вывод от батареи или источника питания является положительным, а какой — отрицательным. Если вы не знаете, какой из них какой, удерживайте один датчик на одном из проводов, которые нужно проверить, а затем на мгновение коснитесь другого провода другим датчиком.Если на аналоговом измерителе указатель перемещается влево, поменяйте местами датчики. Когда счетчик показывает правильные показания, красный зонд подключается к положительному проводу (или положительной клемме аккумулятора). На цифровом измерителе, если появляется знак «-», поменяйте местами щупы, чтобы красный провод был подключен к плюсу.

Упражнение 3 : Определите положительный полюс маленькой батарейки фонарика.

Аналоговый измеритель	Цифровой измеритель
Убедитесь, что красный датчик подключен к положительной клемме измерителя.	Убедитесь, что красный зонд подключен к положительной клемме измерителя.
Выберите напряжение постоянного тока и диапазон 3 или 10 вольт (или любой другой, какой у вашего измерителя).	Выберите DC Volts и диапазон 2 вольт (или любой другой).
Подсоедините черный провод к любому концу батареи. На мгновение прикоснитесь красным щупом к другому концу батареи.	Подсоедините черный провод к любому концу батареи. Коснитесь красным щупом другим концом батареи.
Если счетчик показывает правильно, переходите к следующему шагу.Если указатель сместится влево, поменяйте щупы. То есть подключите черный щуп к концу, которого вы на мгновение коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно.	Если счетчик показывает правильно (т. Е. Без знака «-»), переходите к следующему шагу, если появляется знак «-», поменяйте датчики. То есть подключите черный щуп к концу, которого вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно.
К черному щупу подсоединен конец отрицательного (-) провода.Другой конец положительный (+).	Конец, подключенный к черному щупу, — это отрицательный (-) провод. Другой конец положительный (+).

Практические моменты примечания

1) Измеритель считывает напряжение между двумя датчиками, не обязательно общее напряжение в цепи. Это может показаться логичным утверждением, но многие люди оказались в ловушке, не понимая разницы.

2) Для проверки выходного напряжения усилителя HiFi лучше всего использовать аналоговый измеритель.

Упражнение 4 : Не имеет значения, используете ли вы левый или правый канал, но вам нужно использовать положительный и отрицательный вывод одного канала.

1. Выберите переменный ток и диапазон 50 вольт на вашем измерителе.
2. Подсоедините один щуп к отрицательной клемме динамика.
3. Подсоедините другой щуп к плюсовой клемме динамика.
4. Стрелка счетчика должна танцевать вверх и вниз в такт музыке. Насколько далеко продвинется игла, будет зависеть от регулятора громкости.

Это не очень практичный способ измерения выходной мощности, но он дает интересный дисплей. Чтобы правильно измерить выходные возможности вашего усилителя Hi-Fi, вам понадобится другое испытательное оборудование.

Измерение сопротивления на мультиметре

Полезной особенностью мультиметров является их способность измерять сопротивление в цепи. Хотя точное сопротивление в цепи может быть вам бесполезно, часто бывает, что относительное сопротивление полезно. Пример: точное сопротивление утюга для одежды не имеет значения.Однако знание того, что есть некоторое сопротивление (сопротивление нагревательного элемента), говорит вам, что он должен работать. Отсутствие сопротивления указывает на разрыв соединения, которое необходимо исправить.

Лучший известный способ разрушить ваш измеритель — это попытаться измерить высокое напряжение (например, 220 В переменного тока), все еще находясь в диапазоне сопротивления.
Всегда отключайте и отключайте питание перед измерением сопротивления.

Метод настройки мультиметра для измерения сопротивления различен для аналоговых и цифровых измерителей.Поэтому рассмотрим каждую отдельно.

Аналоговый мультиметр	Цифровой мультиметр
1. Выберите сопротивление. Это часто обозначается символом Ом «Ω».	1. Выберите «Сопротивление». Это часто обозначается символом кОм кОм.
2. Откалибруйте измеритель. Для этого найдите ручку «Ohm’s Adjust», небольшую ручку, похожую на регулятор громкости.Сожмите металлические наконечники черного и красного щупов вместе так, чтобы они соприкасались. Пока они соприкасаются, перемещайте ручку «Ohm’s Adjust», пока стрелка не совпадет с крайней правой стороной шкалы. Это должно быть «0» по шкале Ом (обычно это верхняя шкала).	2. Цифровые измерители предварительно откалиброваны, поэтому дальнейшая калибровка не требуется.
3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой датчик куда идет, то есть полярность не зависит от	3.Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой датчик куда идет, то есть полярность не учитывается.
4. Считайте количество Ом на измерителе. Верхняя шкала обычно представляет собой шкалу сопротивления. Предположим, что стрелка указывает на «15». Если диапазон был Ом x 1, то вы измеряете 15 Ом. Если диапазон составляет Ом x 10, то вы измеряете 150 Ом. Аналогично Ом x 100 = 1500 Ом и Ом x 1K = 15000 Ом или 15 кОм. Если стрелка находится близко к левой части шкалы, выберите следующий диапазон.Пример: диапазон составляет Ом x 1. Стрелка указывает на 1200. Измените диапазон на Ом x 10, чтобы стрелка указала на 120.	4. Считайте количество Ом на измерителе. Отображаемые числа указывают сопротивление в Ом. Цифровые измерители обычно измеряют в килоомах (кОм). Поэтому, если измеритель показывает 1,5, это означает 1,5 кОм или 1500 Ом, а не 1,5 Ом. Обратите внимание на маленькие символы, обозначающие диапазон (если они отображаются). Это особенно важно для счетчиков с автоматическим выбором диапазона. Не обращая внимания на то, что это Ом, КОм или МОм, вы можете легко ошибиться в показании
5. Если сопротивление в проверяемой цепи очень высокое или цепь отсутствует вообще, стрелка не будет двигаться. То есть стрелка остается в левой части шкалы, показывая бесконечное число (∞) Ом	5. Если сопротивление в проверяемой цепи очень велико или цепь отсутствует, то измеритель попытается и сказать тебе. Есть разные способы обозначить это состояние. Некоторые отображают OL, что означает «Открытый контур» или «Перегрузка». Это означает, что сопротивление настолько велико, что считается, что цепь вообще отсутствует или, по крайней мере, выходит за пределы диапазона измерения.Некоторые индикаторы мигают 1.999, чтобы указать на это состояние. Проверьте, что делает ваш глюкометр с обоими отсоединенными проводами.

Некоторые общие термины

Короткое замыкание : Когда в цепи отсутствует сопротивление, это называется «коротким замыканием». На всех измерителях это отображается как «0» (ноль Ом) или близкое к нулю.

Разрыв цепи : Когда сопротивление настолько велико, что счетчик не может его зарегистрировать, это называется «разомкнутой» цепью. Обычно это указывает на отсутствие связи между датчиками.

Примечание. При обрыве цепи измеритель иногда может показывать некоторое сопротивление (часто измеряемое в мегаомах). Обычно это происходит при прикосновении к зондам руками, и глюкометр фактически измеряет сопротивление вашей кожи.

Практическое применение измерения сопротивления

Как упоминалось ранее, знание точного сопротивления в цепи часто не так важно, как знание того, есть ли цепь вообще, есть ли короткое замыкание или есть разрыв.Попробуйте выполнить следующие упражнения в качестве примеров.

Упражнение 5 : Проверьте провод, чтобы убедиться, что он неисправен. Это может быть провод от Hi-Fi, удлинитель питания или микрофонный провод.

1. Выберите сопротивление и шкалу Ω x 1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
2. Проверить провод на предмет короткого замыкания. Используя только один конец провода, поместите зонд на каждое соединение. Ваш измеритель должен показывать бесконечное сопротивление, говоря, что между двумя датчиками нет цепи.Если ваш измеритель показывает близкое значение 0 Ом (короткое замыкание), то его необходимо отремонтировать или заменить. Наиболее частые места появления «шорт» — заглушки на обоих концах.
3. Проверьте провод на целостность. Используя оба конца провода, поместите по одному щупу в одну и ту же точку на каждом конце. Ваш измеритель должен показать короткое замыкание (0 Ом). Теперь сделайте то же самое для другого соединения на каждом конце. Если на каком-либо соединении короткого замыкания нет, значит, в проводе нет непрерывной цепи, где она должна быть.Вероятно, это означает, что свинец сломан. Обычный способ исправить это — отрезать 10 см с любого конца провода, убедиться, что провод теперь непрерывен, а затем снова присоединить соединители. Это рекомендуется, потому что наибольший износ провода происходит там, где он изгибается на выходе из пробок. Если после замены концов непрерывность по-прежнему отсутствует, то, вероятно, лучше заменить провод.

Примечание. Некоторые неподатливые провода показывают обрыв цепи только после сильного изгиба провода с любого конца.Это говорит о том, что провод оборван, но соединение по-прежнему прерывается. Его также следует обрезать короче и снова соединить.

Упражнение 6 : Проверьте лампочку, исправна ли она. Если фонарик не работает, полезно узнать, разряжены ли батареи, есть ли плохое соединение или перегорела лампочка.

1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
2. Поместите щуп на каждое соединение на лампочке.Ваш глюкометр должен показать цепь. Часто он показывает, что сопротивление почти равно нулю, это нормально и говорит о хорошей лампочке.

Примечание: сопротивление лампочки значительно увеличивается при включении питания. Это связано с тем, что, как и в случае с большинством сопротивлений, сопротивление увеличивается с температурой.

Если лампочка горит нормально, выберите на измерителе напряжение постоянного тока и убедитесь, что батареи тоже в порядке.

Упражнение 7 : Проверьте, не перегорел ли предохранитель.Если вы думаете, что предохранитель перегорел, лучший способ узнать наверняка — вынуть предохранитель (при выключенном питании!) И проверить его с помощью мультиметра.

1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
2. Поместите щуп на каждый конец предохранителя. Ваш измеритель должен показать короткое замыкание (отсутствие или очень низкое сопротивление). Если сопротивление очень велико или бесконечно, предохранитель перегорел.

Измерение тока на мультиметре

Большинство мультиметров имеют возможность измерять небольшие величины постоянного тока.Некоторые измерители также позволяют измерять переменный ток. Хотя здесь объясняется измерение постоянного тока, процедура измерения переменного тока следует аналогичным принципам.

Когда мы измеряем напряжение, мы измеряем разницу в напряжении от одного датчика к другому. То есть мы измеряем напряжение на определенном сопротивлении.

Пример: у нас есть две батареи на 1,5 В, соединенные последовательно, чтобы дать 3 В на сопротивлении (лампочка). Поместив щупы, как показано, мы можем измерить напряжение (3 вольта) на лампочке.

Чтобы измерить ток в цепи, нам нужно измерить ток, протекающий через сопротивление. Мы видели, что нельзя просто поместить щупы на сопротивление, поскольку это дает нам напряжение, а не ток. Так в чем секрет?

В статье о законе ужасного ома мы узнали, что ток, протекающий по последовательной цепи, одинаков во всей цепи. Следовательно, если мы можем измерить ток, протекающий через любую часть цепи, мы эффективно измеряем ток, протекающий через сопротивление.То есть, ток, протекающий через сопротивление, такой же, как ток, протекающий через провод, который такой же, как ток, протекающий через батареи (в нашем примере).

Так как же все это сделать? Мы могли перерезать провод между батареей и лампочкой. Затем подключите по одному щупу к каждому из обрезанных концов, выбрав мультиметр для измерения постоянного тока. Это сработает, поскольку мы измеряем ток, протекающий по проводу (и мультиметру). Поскольку это последовательная цепь, мы также измеряем ток, протекающий через лампочку и батареи.

Однако не всегда целесообразно обрезать провода без необходимости. В нашем примере очевидным местом для разрыва цепи и вставки наших пробников будет конец одной из батарей. У большинства держателей батарей есть пружина для обеспечения хорошего контакта. Обычно можно разделить батареи и вставить небольшой кусок картона, чтобы изолировать батареи друг от друга. Затем нужно просто разместить датчик по обе стороны от картона.

Независимо от того, каким способом можно разорвать цепь, именно в этот момент необходимо вставить датчики.

Какой зонд где?

При измерении переменного тока не имеет значения, в каком направлении идут красный и черный щупы. На DC это имеет значение. Черный (отрицательный) щуп должен находиться на положительной стороне разрыва. То есть он должен располагаться на стороне «обрыва», ближайшей к плюсу источника питания (или батарей). Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы.Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательный ток, но значение правильное.

Практические моменты, на которые следует обратить внимание

1. При измерении переменного тока (если у вашего измерителя есть этот выбор), будьте очень осторожны, чтобы не прикасаться к металлическим точкам зондов. Это потому, что чаще всего при измерении переменного тока это опасно ( высокие) напряжения.

2.Остерегайтесь ограничений вашего счетчика. Многие измерители позволяют измерять только очень небольшие постоянные токи. Часто максимум 25 мА (мА). Многие измерители также могут измерять 10 ампер. Для этого обычно нужно переставить красный зонд в другое гнездо на измерителе. Часто это только 10 ампер переменного тока, а не постоянного тока. Обязательно внимательно прочитайте руководство, чтобы знать, что вы можете и чего не можете делать.

3. Многие цифровые измерители допускают максимум 200 мА. Если этот предел превышен, вероятно, потребуется замена предохранителя в счетчике.Целесообразно иметь под рукой запас запасных предохранителей.

4. Вставив щупы между двумя батареями, можно легко проверить зарядный ток, подаваемый на никель-кадмиевые батареи.

РЕЗЮМЕ

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите зонды только пластиковой изоляцией.
НЕ прикасайтесь к металлическим штырям

При измерении переменного тока не имеет значения, в каком направлении идут щупы.

При измерении постоянного напряжения красный положительный датчик подключается к положительной стороне всего, что проверяется.

При измерении сопротивления убедитесь, что на тестируемое сопротивление не подается питание. Неважно, в какую сторону идут зонды.

При измерении тока необходимо отключить цепь в подходящем месте и вставить щупы последовательно с проверяемой цепью. Черный щуп уходит на положительную сторону разрыва.

Итак, возьмите мультиметр и начните «смотреть» на электричество — но делайте это осторожно!

Как проверить питание с помощью мультиметра | Small Business

Блок питания вашего компьютера управляет всей мощностью, необходимой для работы каждого компонента вашего компьютера.Когда этот критический компонент начинает выходить из строя, ваш компьютер может неожиданно выключиться, появиться предупреждения о запуске или перегрев. Несколько простых проверок с помощью цифрового мультиметра могут выявить некоторые предупреждающие признаки надвигающегося отказа оборудования.

Отключите компьютер от сети и отсоедините все кабели, подключенные к компьютеру. Если ваше устройство оборудовано выключателем питания, выключите источник питания.

Положите компьютер на антистатический коврик. Этот шаг предотвратит повреждение вашего компьютера статическим электричеством.

Выверните винты, которыми крепятся боковые стороны компьютера, и снимите внешний кожух.

Отсоедините все разъемы питания от всех внутренних устройств. Не беспокойтесь об отключении любого из кабелей данных, потому что они не подключены к источнику питания.

Проверьте наклейку на блоке питания и найдите информацию о напряжении. Напряжение будет отличаться в зависимости от мощности вашего блока питания. записать указанное напряжение источника питания.

Подключите шнур питания к источнику питания, оставив его на антистатическом коврике. Если в вашем блоке питания есть переключатель включения / выключения, включите блок питания.

Переключите мультиметр на диапазон, подходящий для считывания напряжения от источника питания. Если напряжение вашего источника питания составляет 125 вольт, переключите мультиметр на диапазон 100-200 вольт. Некоторые мультиметры могут не предлагать диапазон, поэтому вам может потребоваться выбрать приблизительное напряжение на шкале.

Найдите самую большую группу проводов, выходящих из источника питания.Эта связка представляет собой группу проводов, подающих питание на материнскую плату, а не на отдельные периферийные устройства.

Подключите отрицательный (черный) щуп мультиметра к контакту заземления. Контакты заземления легко идентифицировать, потому что они всегда черные. Подключите положительный (красный) щуп к линии питания. Линия электропередачи узнаваема, потому что это всегда зеленая линия.

Запишите напряжение, которое отображается на мультиметре. Если на наклейке с блоком питания указано напряжение 135 вольт, вы должны увидеть то же значение на мультиметре.Если вы видите намного меньшее или большее значение, ваш блок питания неисправен и его необходимо заменить.

Выключите источник питания после того, как закончите тестирование заземляющего контакта и линии питания. Подсоедините все разъемы питания, замените стороны и перезагрузите компьютер.

Справочные материалы

Советы

• Если с вашим блоком питания не возникло никаких проблем после тестирования его с помощью мультиметра, проверьте все разъемы питания, чтобы убедиться, что они правильно подключены к устройствам.

Предупреждения

• Открытие компьютера может привести к аннулированию гарантии. Если ваш компьютер собирал кто-то другой, проверьте гарантию, прежде чем открывать компьютер.

Биография писателя

Кэтрин Джонсон писала более 10 лет. Она занимала должность генерального директора двух компаний в сфере высоких технологий и красоты. Ее статьи можно найти на сайтах AOL Travel, Screen Junkies и других. Джонсон имеет степень бакалавра компьютерных наук.

Топ 15 обзоров лучших цифровых мультиметров в 2020 году

Цифровой мультиметр широко используется для тестирования различных электронных инструментов. Этот инструмент полезен для измерения сопротивления, тока и напряжения в любых цепях поиска и устранения неисправностей. Хотя мультиметр доступен в цифровой или аналоговой форме, цифровой мультиметр является новейшим и наиболее широко используемым инструментом.

Простота считывания, экономическая эффективность и расширенное использование электронного управления этого цифрового мультиметра обеспечат точные показания даже при малых напряжениях.Благодаря этим высокопроизводительным измерительным приборам этот цифровой мультиметр подходит для тестирования различных электрических и электронных устройств.

При покупке цифрового мультиметра необходимо проверить эти 2 основных фактора, чтобы выбрать лучший.

• Ручной диапазон VS Автоматический диапазон — Автоматический диапазон будет автоматически подключен к устройству и выберет желаемый параметр, который вы хотите измерить, и, таким образом, показания, отображаемые на экране. Для ручного измерения приходится каждый раз поворачивать ручку, и это раздражает при работе со многими компонентами и значениями в проекте. Итак, автоматический выбор диапазона — лучший вариант для выполнения большинства задач.
• Точность — Точность считается пределом максимально допустимой погрешности при снятии показаний мультиметра. Хотя большая часть мультиметра, особенно цифровой, будет обеспечивать точность показаний, но перед использованием в проекте необходимо ее правильно проверить.

Кроме того, необходимо учитывать различные факторы, такие как пределы диапазона, разрешение дисплея, тестирование транзистора, измерение температуры, входное сопротивление и т. Д.которые четко указаны в приведенном ниже руководстве по покупке . Мы также предоставили информацию о некоторых самых продаваемых цифровых мультиметрах на рынке.

Комплект верхнего цифрового мультиметра

Лучший цифровой мультиметр Обзоры

1. Цифровой мультиметр AstroAI

Следующим в нашем списке идет цифровой мультиметр AstroAI. Этот мультиметр с 6000 единиц истинного среднеквадратичного значения имеет широкий спектр функций измерения, включая напряжение, сопротивление, ток, емкость, целостность цепи, частоту и многое другое.

Его тестовые слоты могут содержать и помочь вам проверить работоспособность диодов, а также транзисторов. Благодаря возможности автоматического выбора диапазона мультиметр, как и большинство устройств в списке, может измерять как переменный ток, так и напряжение.

Он имеет большой ЖК-дисплей с подсветкой и может хранить данные. У него нет кнопки питания, он включается автоматически и выключается, когда он неактивен. Подвесной магнит и подставка — отличные приспособления для хранения вещей и упрощают процесс измерения.

Созданный для профессионального использования, мультиметр предназначен для тяжелых условий эксплуатации, а встроенные взрывобезопасные керамические предохранители F 400 мА / 600 В и F10A / 600 В обеспечивают лучшую защиту, большую безопасность и общую надежность.

На мультиметр предоставляется гарантия 3 года со дня покупки.

Технические характеристики:

• Дисплей: 5 и ¾ дюйма
• Частота дискретизации: 2 раза в секунду
• Автоматический и ручной выбор диапазона
• Индикация полярности, перегрузки и низкого заряда батареи
• Батарея питания 9 В (в комплекте)
• Диапазоны измерения: температура, транзистор, диод, целостность цепи, внешний ток, емкость, частота
• 600 мВ / 6 В / 60 В / 600 В / 1000 В постоянного тока Диапазоны напряжения
• 600 мВ / 6 В / 60 В / 600 В / 750 В переменного тока Диапазон напряжения
• от -40 ° C до 1370 ° C Диапазон температур (от -40 ° F до 2000 ° F по Фаренгейту)
• Диапазон частот: от 0 до 60 МГц

В коплект входит:

• Трубка мультиметра
• Провода для тестовой пары
• Руководство пользователя
• Провода датчика температуры
• Сумка для хранения

Плюсы :

• Детальный и точный в работе
• Автоматическое включение и выключение
• Хорошая гарантия 3 года

Минусы:

• Ничего особенного, чтобы упоминать о

Купить сейчас на Amazon

2. Цифровой мультиметр INNOVA 3320 с автоматическим выбором диапазона

INNOVA 3320 — хорошо известный набор для электриков или домашних механиков, которые могут диагностировать автомобильные аккумуляторы или проводку. Компания Innova на протяжении многих лет разрабатывает мультиметры для индустрии автоматизации. Из всех мультиметров модель 3320 является лучшим цифровым измерителем для дома и является причиной включения в топ.

Этот замечательный комплект поставляется с индуктивным зажимом и датчиком для измерения температуры для проверки состояния двигателя.Для отображения измеренных значений (R, V, I) используются светодиоды с цветовой кодировкой и высококлассный светодиодный дисплей. Яркость светодиодов говорит о времени автономной работы устройства. Он может даже измерять сопротивление в диапазоне 10 МОм.

Руководство по эксплуатации предлагает пользователям простые инструкции на английском и французском языках.

Плюсы:

• По разумной цене.
• Innova 3320 идеально подходит для точного измерения и безопасной диагностики.
Цифровой мультиметр
• защищен резиновыми ограждениями по углам.

Минусы:

• Не рекомендуется для промышленного использования.
• Очень разумно иметь дело с небольшими электронными компонентами.

Купить сейчас на Amazon

3. Цифровой мультиметр KAIWEETS

Этот мультиметр KAIWEETS с его 6000 истинными среднеквадратичными отсчетами имеет широкий спектр применений для точного измерения постоянного / переменного тока, переменного / постоянного напряжения, частоты, сопротивления, емкости и диода, проверки батареи, целостности, включения / выключения проводов. , рабочий цикл и температура жидкости.

Это усовершенствованный тестер, который широко используется для диагностики промышленных, автомобильных и бытовых электрических проблем. Его 2,9-дюймовый ЖК-дисплей с подсветкой имеет двойные показания с гистограммой. Это универсальный многофункциональный прибор, такой как бесконтактное тестирование напряжения, функция в реальном времени со звуковой и световой сигнализацией, сохранение даты, индикатор низкого заряда батареи, автоматическое отключение питания, данные макс / мин и автоматический выбор диапазона.

Этот цифровой мультиметр предназначен для тяжелых условий эксплуатации и имеет встроенные сертификаты IEC CAT III 1000 В, CAT IV 600 В, CE, RoHS.Противоожоговая конструкция с защитой от высокого напряжения на всех диапазонах Это устройство с двойной изоляцией и силиконовым защитным чехлом для увеличения срока службы, 3-летняя гарантия с послепродажным обслуживанием и пожизненной технической поддержкой.

Технические характеристики:

• Дисплей: RMS 6000 отсчетов, 3 5/6 цифр
• Напряжение переменного тока: 600 мВ — 750 В
• Напряжение постоянного тока: 600 мВ — 1000 В
• Переменный / постоянный ток: 600 мкА — 10 А
• Сопротивление: 600 Ом — 60 МОм
• Емкость: 10nf — 100MF
• Частота / режим: 10 Гц — 10 МГц
• Индикация полярности, перегрузки и низкого заряда батареи

Содержимое упаковки:

• HT118A Мультиметр
• Тестовые провода
• 2AA Аккумулятор
• Термопара
• Руководство пользователя

Плюсы:

• Предлагает 3 года гарантии после продажи и пожизненную техническую поддержку.
• Двойная изоляция с прочным внешним корпусом.
• Точно и безопасно измеряет различные параметры.
• Поставляется с такими функциями, как защита от перегрузки, зуммер, большой ЖК-дисплей и индикатор заряда батареи.
• Разработан с бесконтактным обнаружением напряжения и защитой от ожогов для безопасности.
• Проста в использовании и имеет широкий спектр применения.
• Автоматический выбор диапазона и автоматическое отключение питания.

Минусы:

• Немного дорогой товар
• Подсветка экрана выключается слишком быстро.
• Некоторые сообщили, что функция NCV не на должном уровне.

Купить сейчас на Amazon

4. Klein tools 69149 Комплект для электрических испытаний

Набор инструментов Klein-69149 считается мультиметром начального уровня. При тестировании он обладает особыми характеристиками и большей точностью по сравнению с моделями Fluke. Он может измерять напряжение и ток до 1000 В и 10 А.

Это один из лучших инструментов, который вы можете купить для решения электрических проблем дома или на производстве.С помощью этого оборудования вы можете измерять ток, протекающий через источник питания, двигатели, другое электронное оборудование и бытовые приборы.

Плюсы:

• В эти инструменты Кляйна добавлены новые функции, позволяющие сэкономить время.
• Обеспечивает точные показания постоянного и переменного напряжения, сопротивления и постоянного тока.
• Имеет термопару, которая заставляет автовладельцев проверять работоспособность двигателей.

Минусы:

• Яркость экрана не очень хорошая.

Купить сейчас на Amazon

5. Цифровой мультиметр AstroAI и диодный измеритель напряжения

Цифровой мультиметр Astro был разработан для надежного решения различных бытовых и автомобильных проблем. Он имеет множество функций, которые могут использоваться для измерения сопротивления, тока и напряжения.

Резиновые защитные ручки устанавливаются на краю мультиметра и стоят сзади, чтобы мультиметр постоянно удерживался.Он также имеет защиту от перегрузки, зуммер непрерывности и индикатор низкого заряда батареи.

Цветовая кодировка светодиодов позволяет проверить срок службы батарей. Он имеет единственное значение сопротивления 10 МОм, которое работает как с переменным, так и с постоянным напряжением для домашних и автомобильных целей.

В комплект мультиметра

Astro входят следующие компоненты:

• AM33D Цифровой мультиметр
• 9V 6F22 аккумулятор
• Держатели
• Стенд
• Защитный резиновый кожух
• Измерительные провода (2) и
• Руководство пользователя

Плюсы:

• Частота дискретизации 2 т / с.
• Вместе с комплектом предоставляется удобное руководство, которое поможет вам с легкостью обращаться с мультиметром.

Минусы:

Купить сейчас на Amazon

6. Цифровые мультиметры Etekcity MSR-R500

Этот практичный набор инструментов — хороший выбор для новичков, инженеров и электриков. С помощью этого мультиметра вы также можете проверить работу диода и транзистора.

Это портативное устройство небольшого размера для измерения таких параметров, как сопротивление, напряжение, ток, которое используется для сборки, ремонта и диагностики цепей.

Технические характеристики комплекта мультиметра MSR-500 включают:

• Сопротивление до 200 МОм.
• Максимум 10А постоянного тока.
• Дисплей с подсветкой
• Функция удержания
• Ручная настройка
• размер 130 * 74 * 36 мм и
Мультиметр
• весит 295 грамм.

Комплекты содержат следующие компоненты:

• Мультиметр (MSR-R500)
• Провода для тестирования (2)
• Батарея 9 В (предустановленная) и
• A руководство пользователя

Плюсы:

• Он также имеет защиту от перегрузки, индикатор заряда батареи и зуммер.
• Может отображать 2/3 показаний в секунду.

Минусы:

Купить сейчас на Amazon

7. Мультиметры Crenova MS8233D с автоматическим выбором диапазона

Crenova — это мультиметр с автоматическим выбором диапазона, который широко используется в школах, колледжах, лабораториях и других источниках. Он наиболее выделяется среди всех других мультиметров различных производителей. Вы также можете проверить соответствующие параметры на автоматическом выключателе, распределительных щитах и ​​промышленном оборудовании.

Мультиметр

с автоматическим переключением диапазона позволяет выбрать правильный диапазон измерения при работе с различными компонентами, от электроники до электрических источников.

Это замечательное устройство может переключаться на другие функции для выполнения конкретных задач, таких как измерение сопротивления, напряжения и тока на дисплее.

Параметры, которые следует учитывать при использовании мультиметров:

• Напряжение постоянного тока составляет 200 мВ-600 В
• Напряжение переменного тока 2-600В
• Постоянный ток 200 мкА-200 мА
• Переменный ток 200 мкА-10А
• Значения сопротивления: 200 Ом-20 МОм
• Частота 20кГц
• Источник питания 9В

Плюсы:

• Идеально, чтобы взять с собой по доступной цене.
• Это портативный мультиметр, который точно измеряет показания.
• Экран дисплея позволяет легко читать и выбирать желаемые результаты.
• Использует схему защиты PTC для измерения сопротивления и частоты.

Минусы:

• Батарейки входят в комплект.
• Неподходящее руководство пользователя.

Купить сейчас на Amazon

8.Цифровой мультиметр WeeProVpro 850L

Мультиметр Weepro Vpro850L позволяет точно и безопасно тестировать и устранять различные автомобильные и бытовые электрические проблемы. Это аномный вольт-амперный тестер, вольтметр постоянного / переменного тока, электрический тестер-омметр с диодом, сопротивлением и звуковым детектором целостности цепи.

Он имеет скорость выборки 2 раза в секунду. Он оснащен различными функциями, такими как встроенный ЖК-дисплей с подсветкой (3 ½ разряда / 1999 отсчетов), высокая полярность, напоминание о низком энергопотреблении и защита от перегрузки. Встроенный звуковой вольтметр для проверки целостности цепи (зуммер) и функция удержания данных для четкого считывания.

Он измеряет напряжение постоянного и переменного тока, постоянный ток, целостность цепи, сопротивление и диод. Он поставляется с изолированной подставкой для резинового футляра для лучшего захвата, удобства чтения и использования без помощи рук. Изготовлен из АБС-пластика для обеспечения максимальной безопасности и комфорта при использовании. Weepro предлагает возврат в течение 90 дней и 10-летнюю гарантию на свой продукт.

Технические характеристики:

• Дисплей: 3 ½-разрядный ЖК-дисплей
• Постоянный ток: 200 мкА — 10 А
• Напряжение переменного / постоянного тока: 200 мВ — 600 В
• Сопротивление: 200 Ом — 2 МОм
• Источник питания: 9 В, 6F22
• Частота дискретизации: 2 раза в секунду.
• Максимальный дисплей: 1999
• Размер ЖК-дисплея: 70 х 40 мм
• Статическое электричество: около 4 мА

В комплекте:

• Портативный цифровой мультиметр Vpro 850L
• Аккумулятор 9 В
• 2 измерительных провода (каждый длиной 80 см)
• Руководство по эксплуатации

Плюсы:

• Большой цифровой дисплей с ЖК-экраном с подсветкой.
• Переключатель для удержания данных при чтении дисплея.
• Поддержка теста транзисторов и диодов
• Автоматическое выключение через 25 минут
Интегральная схема КМОП
• и двухканальный аналого-цифровой преобразователь.

Минусы:

• Не рекомендуется для промышленного использования
• Невозможно проверить переменный ток.

Купить сейчас на Amazon

9. Комплект FLUKE-116/323

Fluke 116 — один из лучших и узкоспециализированных мультиметров, широко используемых в настоящее время.Он оснащен датчиком температуры, датчиками пламени и инструментами для измерения микроампер для факторов отопления, вентиляции и кондиционирования воздуха (HVAC).

В нем есть все, что можно использовать для измерения таких параметров, как напряжение, ток и сопротивление. Комплект мультиметра Fluke невелик, но обеспечивает высокую производительность.

Низкое входное сопротивление позволяет снизить количество ложных показаний, вызванных искажениями.

Плюсы:

• Автоматически определяет, является ли сигнал переменным или постоянным током, и, соответственно, выбирает функцию, диапазон и отображает информацию.
• Белая светодиодная подсветка для работы в плохо освещенных местах.
• Точность мультиметра fluke-116/323 составляет 5%.

Минусы:

Купить сейчас на Amazon

10. Комплект для электрических испытаний Amprobe PK-110

Если вы соискатель или дизайнер проектов, вам определенно понадобится этот набор мультиметра для проверки тока и напряжения, проходящего через определенную цепь. Хотя он не подходит для профессионалов, он идеально подходит для домашних мастеров из-за универсального характера, базовой функциональности и простоты использования.

Он сильно отличается от других наборов мультиметров, представленных в списке. В комплект цифрового мультиметра входят следующие компоненты:

• Тестер розеток
• AM-мультиметр и
• Бесконтактная ручка напряжения.

Технические характеристики следующие:

• Напряжение переменного тока 200-250В
• Напряжение постоянного тока составляет 200 мВ-250 В
• Постоянный ток 200uA-200mA
• Питание от 2х батарей по 1,5В
• Рабочее напряжение 110-125В
• Работает даже на высоте 2000 метров
• Сопротивление 20 Ом-2 МОм

Плюсы:

• Проверяет наличие напряжения в переключателях, платах расширения и светильниках.
• Характеристики Система визуального оповещения о наличии напряжения.
• Может обнаруживать 5 различных неисправностей проводки.

Минусы:

• Может измерять только небольшие напряжения в диапазоне 250В и токи.

Купить сейчас на Amazon

11. Комплект промышленного мультиметра Extech EX505-K для тяжелых условий эксплуатации

Extech EX505 — это промышленный комплект мультиметра, который содержит надежный измеритель и аксессуары, необходимые для тестирования промышленного оборудования.Все компоненты помещены в мягкий футляр для переноски, обеспечивающий защиту от повреждений другими источниками.

Он предлагает уникальный дизайн с особыми характеристиками и функциями, включая:

• Кейс для хранения
• Магнитный ремешок
• Аккумуляторы
• EX505- Водонепроницаемый дисплей, 600 В / 4000 отсчетов
• DV25-Двухдиапазонный извещатель переменного тока
• TL808-Комплект испытательных концов (8 предметов)
Зонд термопары
• и
• Размеры 248 * 203 * 51мм

Плюсы:

• Надежная и доступная цена.
• Подсветка может оставаться 5 секунд.

Минусы:

• Он не может выдерживать высокие напряжения и токи.

Купить сейчас на Amazon

12. Электрический комплект Greenlee TK-30AGFI GFCI

Этот удивительный комплект обеспечивает безопасность прежде всего, когда вы начинаете работать с электронными компонентами.

Мультиметр

DM-25 измеряет напряжение постоянного и переменного тока (50-1000 В), сопротивление, проверяет диоды, транзисторы и батареи.Он также проверяет розетку на предмет надлежащей проводки и легко отображает для пользователей показания сопротивления, напряжения и тока.

Он также помогает определить значения емкости, рабочего цикла, частоты и температуры с помощью аналоговых гистограмм.

Система обнаружения напряжения подает сигнал тревоги даже при минимальном напряжении.

Набор мультиметра Greenlee содержит:

• Детектор напряжения
• Тестер
• Кейс для переноски и
• Мультиметр ДМ-25

Плюсы:

• По разумной цене.
• Комплект мультиметра прост в обращении.

Минусы:

• Базовый электрический комплект только для ограниченного использования.

Купить сейчас на Amazon

13. Neiko 40508 830B Цифровой мультиметр

Цифровой мультиметр

Neiko — это портативный универсальный мультиметр для проверки проводов, батарей, предохранителей и других электрических компонентов. Это очень безопасный инструмент для ремонта бытовых и автомобильных настроек.

ЖК-экран точно отображает ток, напряжение и сопротивление. Черный и красный измерительные провода помогают наблюдать за работой диодов, предохранителей, транзисторов и проводов. Этот комплект цифрового мультиметра выглядит следующим образом:

• Автоматический индикатор заряда батареи
• Тестовые провода
• Подключение зондов

Плюсы:

• Очень дешево.
• Встроенный протектор защищает мультиметр от физических повреждений.

Минусы:

• Инструкции по эксплуатации не предоставляются.

Купить сейчас на Amazon

14. Power Probe Цифровой мультиметр CATIV

Это универсальный автоматический цифровой мультиметр, который обеспечивает точные результаты при измерении постоянного и переменного тока и напряжения, частоты, сопротивления, рабочего цикла, температуры, истинного среднеквадратичного значения и емкости. Он оснащен большим ЖК-экраном с яркой подсветкой для удобного чтения.

Он оснащен функцией удержания данных, относительным измерением, захватом минимума / максимума, звуковыми сигналами диода / непрерывности, прочным прорезиненным корпусом, функцией автоматического отключения в течение 15 минут. Его безопасно использовать в гибридных высоковольтных цепях, и рекомендуется использовать соответствующее защитное оборудование и процедуры безопасности производителя при тестировании или обслуживании гибридных транспортных средств.

Технические характеристики:

• Напряжение переменного / постоянного тока: 0,1 мВ — 600 В
• Переменный / постоянный ток: 1 мкА — 10А
• Сопротивление: 1 Ом — 60 МОм
• Дисплей: 6000 отсчетов
• Температура: -20 ° C — 1000 ° C
• Частота: 2 Гц — 10 кГц
• Емкость: 0.001 мкФ — 60000 мкФ
• Рабочий цикл: 0,1% — 99%
• Непрерывность: <50 Ом

В комплект входит

• Цифровой мультиметр CAT-IV
• Магнитный подвесной ремень
• Клипсы «аллигатор» с цветовой кодировкой
• 2X 5-футовые испытательные провода CAT-IV 600 В с наконечником зонда
• Датчик температуры типа K
• 3 батарейки AAA

Плюсы:

• Компактный размер с отличным экраном с подсветкой
• Поводки хорошего качества
• Прочный корпус с прочным корпусом.
• Магнитный фиксирующий ремень позволяет повесить его где угодно.
• Поставляется с полезными зажимами типа «крокодил» для датчиков.

Минусы:

• Функция автоматического выбора диапазона работает немного медленно.
• Не будет сумки для хранения или чемодана для защиты или переноски.
• Слишком дорого.

Купить сейчас на Amazon

15. Цифровой мультиметр ESYNIC RMS на 6000 отсчетов автоматический / ручной дальномер

ESYNIC — это цифровой мультиметр с автоматическим или ручным измерением диапазона на 6000 отсчетов.Он используется для измерения напряжения и тока переменного / постоянного тока, диодов, целостности цепи, температуры, частоты, сопротивления, емкости и многого другого.

Он очень надежен и защищает корпус при полной загрузке и ЖК-дисплей для считывания значений. Ниже приведены характеристики, которые следует учитывать при работе с наборами цифровых мультиметров:

• Напряжение постоянного тока 600 мВ / 60 В
• Напряжение переменного тока 6В / 60В
• Постоянный ток 60 мА
• Переменный ток 600 мА
• Дисплей 6000 отсчетов
• 3T / с частоты дискретизации
• 1-99% рабочего цикла
• Диапазон температур от -20 ° до -1000 ° C
• Автоматический или ручной выбор диапазона
• Сопротивление 600-60М и
• Емкость 10nF-100uF

Плюсы:

• Частота дискретизации 3 т / с.
• Идентификация полярности и индикация низкого напряжения.
• Когда вы прекращаете выполнение операции, она автоматически выключается, а затем вы можете установить ее вручную.

Минусы:

• Батарейки в комплект не входят.

Купить сейчас на Amazon

Что такое цифровой мультиметр?

Это электронный прибор, используемый для измерения различных функций в одном устройстве.Его также называют омметром, вольтметром или вольт-омметром. В общем, стандартный мультиметр используется для измерения значений напряжения, ампер и ом. В то время как этот цифровой мультиметр будет выполнять некоторые дополнительные оценки, которые включают повторяемость, емкость, температуру, соответствие и т. Д. С его продвинутыми и рациональными инновациями. Этот продвинутый мультиметр намного быстрее, эффективнее и работает с точностью и аккуратностью по сравнению с обычным мультиметром.

Что можно измерить с помощью этого цифрового мультиметра?

Стандартный мультиметр используется для измерения таких величин, как сопротивление в омах, напряжение в вольтах (постоянное и переменное) и ток в амперах (постоянный и переменный).В то время как цифровой мультиметр используется для измерения других параметров, таких как емкость, индуктивность, проводимость, температура, частота, повторяемость, индуктивность, целостность цепи и т. Д.

Где используется этот цифровой мультиметр?

Обычно мультиметр используется при ремонте, тестировании и установке электрических устройств, таких как батареи, бытовая электропроводка, электродвигатели и источники питания. Вот несколько областей применения этого цифрового мультиметра.

• Автомобильные испытания
• Строительная площадка
• Контрольные количества электроники и электричества
• Электрики Ручной инструмент
• Сектора установки и тестирования в обрабатывающей промышленности
• Ремонт всех электронных компонентов.

Как выбрать цифровой мультиметр?

Из-за огромного спроса на испытательное оборудование на рынок выходит очень много торговых марок. Из-за этого нам будет сложно выбрать лучший цифровой мультиметр для ваших целей. Тем не менее, если вам не нужны все эти функции, но лучше приобрести цифровой мультиметр для будущих целей. Вот факторы, которые необходимо учесть при покупке цифрового мультиметра.

1. Ручной диапазон VS Автоматический диапазон

При сравнении автоматического диапазона и ручного диапазона мультиметр с автоматическим диапазоном намного проще в использовании.В случае, если вы новичок или помешаны на бюджете, предпочтете выбрать ручной дальномер.

• Измеритель автоматического выбора диапазона — Подключите устройство к этому измерителю и выберите желаемый параметр, который вы хотите измерить, и тем самым включите его для получения показаний / значений на экране. Он выбирает свой диапазон самостоятельно, без ручной настройки.
• Ручной дальномер — Очень неприятно использовать этот ручной измеритель при работе со многими компонентами и значениями в проекте.Здесь вы должны выбрать диапазон самостоятельно, каждый раз поворачивая ручку.

Вердикт:

Мультиметр

с автоматическим выбором диапазона — лучший и простой в использовании, чем ручной диапазон. Некоторые модели с автоматическим выбором диапазона оснащены кнопкой для изменения диапазона, поэтому вы можете использовать как ручной, так и автоматический режимы выбора диапазона.

2. Пределы диапазона

Мы не знаем, какие параметры нам нужны для ваших проектов. Итак, перед покупкой мультиметра следует знать пределы диапазона.Например, если измеритель не будет измерять ток в миллиметровом диапазоне, он не будет измерять значения тока некоторых датчиков. Следовательно, диапазоны мультиметров должны будут соответствовать требованиям как настоящих, так и будущих проектов.

Вот некоторые рекомендуемые диапазоны:

• Диапазон сопротивления — от 10 Ом до 20 МОм
• Диапазон тока — от 10 мкА до 10 А
• Диапазон напряжения — от милливольт до 600 В
• В некоторых случаях вам приходится иметь дело с небольшой емкостью (в пределах миллиметрового диапазона) с этим измерителем для измерения показаний.

3. Точность:

Точность обычно рассматривается как предел максимально допустимой погрешности при снятии показаний мультиметра. Хотя большая часть мультиметра, особенно цифровой, будет обеспечивать точность показаний, но перед использованием в проекте необходимо ее правильно проверить.

Например, точность измерения постоянного напряжения 0,5% при 4000-6000 отсчетов — это нормально, но большее, чем это значение, означает, что измеритель не является точным или профессиональным для снятия показаний.Таким образом, мультиметр должен показывать истинное среднеквадратичное значение при измерении напряжения переменного тока и полосы пропускания выше 50 кГц.

4. Разрешение (количество дисплеев)

Разрешение измерителя или количество отображаемых значений относятся к отображению общего количества цифр от минимального до максимального количества. Лучший мультиметр имеет большее количество дисплеев. Как правило, портативный цифровой мультиметр с высоким разрешением имеет счетчик на 2000 единиц с 4 ½-значным дисплеем, что позволяет ему отображать значения от 0 до 19 999.В то время как мультиметр на 4000 отсчетов имеет 4 ¾-разрядный дисплей, позволяющий отображать значения от 0 до 39 999.

Чтобы преодолеть разрыв между этими двумя счетчиками, вы должны использовать 3-значные дисплеи или цифровой мультиметр на 4000 пунктов. Помните, что большинство цифровых мультиметров оставляют первую цифру черной, когда она равна нулю.

5. Время отклика непрерывности

Как правило, утверждается, что чем меньше время отклика, тем лучше будет ваш мультиметр.Это удобно и полезно при анализе любой цепи на предмет обрыва или короткого замыкания. В случае, если ваш мультиметр имеет медленное время отклика, это будет раздражать и отнимать много времени при анализе схемы.

6. Тестирование транзистора

Просто подсоедините положительный вывод мультиметра к эмиттеру E транзистора. Таким же образом подключите измеритель отрицательного вывода к базе (B) транзистора. Для проверки транзистора PNP измеритель покажет некоторое падение напряжения между 0.От 45 В до 0,9 В. Для NPN-транзистора во время тестирования можно обнаружить OL (превышение предела).

7. Измерение температуры

Выбирайте цифровой мультиметр с функцией двойного перепада температур, когда вам требуется периодический мониторинг термопар. Это позволит пользователю снимать показания двух температур одновременно.

8. Измерение частоты:

В общем, любая схема или устройство предназначены для работы на фиксированной или переменной частоте.Если он работает на другой частоте, отличной от указанной, он может работать ненормально. Например, если двигатель переменного тока рассчитан на работу при 60 Гц, то он работает быстрее, если частота выше 60 Гц, и медленнее, если частота снижается. Кроме того, изменение частотного диапазона приведет к пропорциональному изменению скорости двигателя.

Вот несколько дополнительных режимов измерения частоты в некоторых цифровых мультиметрах.

• Частотомер — Используется для измерения частоты сигналов переменного тока при поиске неисправностей в электронном и электрическом оборудовании.
• Min Max Recording Mode — Позволяет записывать измерения частоты за определенный период времени. То же самое будет с током, сопротивлением и напряжением.
• Режим автоматического выбора диапазона — Диапазон измерения частоты будет выбран автоматически. В случае, если частота измерения напряжения выходит за пределы допустимого диапазона, цифровой мультиметр не будет показывать точные показания. Поэтому всегда обращайтесь к руководству пользователя, чтобы узнать о конкретном диапазоне измерения частоты.

9. Элементы безопасности

Безопасность всегда является приоритетом для любого, кто имеет дело с электронными инструментами. Для тех, кто хочет (новичок) научиться измерять значения сопротивления при небольшом напряжении 5 В постоянного тока, выберите дешевый мультиметр, где безопасность не имеет большого значения. Но если вы ищете профессиональный мультиметр для измерения более высоких значений постоянного или переменного напряжения, безопасность будет их первым приоритетом и должна соответствовать некоторым функциям безопасности, особенно мерам безопасности CAT.

Ознакомьтесь с некоторыми мерами безопасности, которые необходимо соблюдать при работе с электронными инструментами.

• Обязательно приобретите мультиметр лучшего качества от проверенного производителя, который безопасен в использовании.
• Всегда проверяйте все предохранители, используемые в измерителе. Если вы хотите измерить высокие или низкие значения тока, не покупайте мультиметр со стеклянным предохранителем. При измерении тока выберите мультиметр с предохранителями высокого качества, чтобы сделать его безопасным. Если у счетчика нет предохранителей, то его использование небезопасно, так как он взорвется и может загореться в случае ошибки.
• Во-вторых, ищите мультиметр с категорией CAT III, так как он гарантирует, что он не взорвется руками и, следовательно, вы в безопасности, даже если вы случайно закоротите сеть.
• Затем вы должны выбрать качественные зонды, которые в основном сделаны из силиконовой резины, чтобы вы могли безопасно снимать показания без каких-либо повреждений.
• Необходимо знать, какой мультиметр следует использовать при работе с высоким напряжением. В зависимости от силы тока, протекающего через проводник, необходимо выбрать устройство, представляющее собой нечто среднее между клещами и мультиметром.

10. Входное сопротивление

Может возникнуть у пользователя, впервые использующего мультиметр. Итак, давайте об этом знать. Входное сопротивление — это сопротивление, предлагаемое мультиметром устройству, которое подключается через щупы. Чем выше входное сопротивление, тем лучше будет ваш мультиметр. Как правило, 1 МОм считается лучшим значением входного сопротивления мультиметра.

11. Время работы от аккумулятора

При регулярном использовании мультиметра необходимо учитывать время работы от аккумулятора.Было бы лучше иметь время автономной работы около 1000 часов. Итак, если вы хотите изучать электронику с помощью мультиметра, приобретите аккумулятор на 1000 часов (но не ниже) для наилучшего использования цифрового мультиметра.

12. Функция автоматического удержания

Это еще одна важная особенность, на которую следует обратить внимание при покупке мультиметра. Это позволяет легко снимать измерения. Подсоедините щупы обеими руками, чтобы мультиметр считывал значения. Показания на глюкометре останутся, даже если вы не смотрите на экран (ИЛИ), если вы удалите датчики. Эта функция поможет вам безопасно работать с сетью переменного тока, когда нужно сосредоточиться на правильном подключении датчиков и, таким образом, случайно не прикасаться к проводам.

13. Универсальность Цифровой мультиметр

будет предлагать универсальность как в функциональности, так и в измерениях, нежели простой мультиметр. Например, базовый мультиметр поставляется с функциями, используемыми для измерения постоянного и переменного тока, сопротивления, напряжения и емкости, тогда как цифровой измеритель предлагает различные другие тесты (например, тест батареи, тест диодов, тест транзистора и тест целостности) и выполняет функции (например, аналоговая гистограмма, автоматический выбор диапазона, истинное среднеквадратичное значение или интерфейс RS-232 ПК), что делает цифровой мультиметр гораздо более полезным, чем стандартный мультиметр.Поэтому всегда проверяйте руководство пользователя устройства, чтобы выбрать лучший измеритель в соответствии с вашими требованиями.

14. Другие функции

Здесь упоминаются некоторые дополнительные функции, которые следует учитывать при выборе цифрового мультиметра.

• Измерение диодов — Эту функцию можно легко найти на мультиметре под символом диода или функции целостности цепи. Большинство мультиметров имеют эту функцию, но диапазон испытательного напряжения близок к 2 В.Лучший измеритель будет иметь диапазон испытательного напряжения, близкий к 4 В, для измерения в каждом устройстве.
• Функция зуммера — Используется для проверки целостности цепи. Это предотвратит проскальзывание зондов при работе головой вниз, когда вы не хотите поднимать голову для просмотра показаний счетчика. Таким образом, простой зуммер обеспечит все признаки необходимой непрерывности.
• Измеритель емкости — Эта емкость используется для проверки конденсаторов, но ее диапазон будет ограничен.
• Probs — Вы должны знать, сколько различных типов тока должен измерять мультиметр. Это определит, будет ли мультиметр иметь один или несколько наборов датчиков, используемых для различных приложений. В то время как некоторые мультиметры специально разработаны для измерения прикосновением, а некоторые другие будут захватывать предмет при измерении. Некоторые типы датчиков включают пинцет для поверхностного монтажа, крокодил, захват / крючок, датчик температуры и гнездо.
• Счетчик частоты — Частота является важным параметром, измеряемым измерителем, особенно для радиочастотных приложений, таких как любительское радио.Однако его точность не должна быть прекрасной, и отправка RF вместе с выводами зонда не является хорошим вариантом.
• Функция задней подсветки — Эта функция обеспечивает четкое отображение и, таким образом, четкое чтение даже в условиях низкой освещенности.

15. Цена

Как правило, цифровые мультиметры выпускаются в широком диапазоне цен, начиная от 10 до 3500 долларов, в зависимости от диапазона и доступных функций. Кроме того, цифровой мультиметр по более высокой цене будет более долговечным и даст точные результаты по сравнению с дешевым цифровым мультиметром.Например, настольный мультиметр будет дороже портативного мультиметра.

Обязательно проверьте, как часто вы используете это устройство и какие функции вам нужны. Например, если вы случайный пользователь, выбирайте устройство по более низкой цене. Если вы планируете использовать глюкометр регулярно, предпочтите прочную конструкцию по дорогой цене.

Преимущества цифрового мультиметра: Цифровые мультиметры

обеспечивают более высокую точность измерения по сравнению с аналоговым измерителем.Стандартные цифровые мультиметры обеспечивают точность 0,5% постоянного напряжения, тогда как настольный мультиметр обеспечивает точность 0,01%. Вот некоторые преимущества цифрового мультиметра. Давайте посмотрим, что это за преимущества.

• Цифровой мультиметр обеспечивает более точные показания, чем аналоговые мультиметры.
• Уменьшает ошибки интерполяции и чтения.
• Функция автоматической полярности предотвратит некоторые проблемы, возникающие при подключении мультиметра к цепи во время тестирования с неправильной полярностью.
• Ошибки параллакса устранены. Если на стрелку аналогового измерителя смотреть под другим углом, вы получите другое значение. Это называется ошибкой параллакса. Но цифровой мультиметр покажет точные результаты, решив эту проблему.
Цифровой мультиметр
• отображает результаты без движущихся частей. Это избавит их от износа и ударов.
• В этом цифровом мультиметре скорость считывания увеличена, потому что измерения легко считываются.
• Аналоговые мультиметры обеспечивают настройку нуля, тогда как в цифровых измерителях настройка нуля не требуется.
• С появлением интегральных схем стоимость, размер и требования к мощности цифрового мультиметра будут снижены.
• Цифровой выход подходит для записи, обработки и используется для расширения диапазона приложений, управляемых компьютером.
• Вы получите точность цифровых показаний на ЖК-дисплее цифрового мультиметра, но при считывании шкалы аналогового мультиметра можно ошибиться.
Цифровой измеритель
• широко используется для проверки конденсаторов, целостности цепи, транзисторов и диодов. Несколько продвинутых моделей также измеряют частоту.
Цифровой мультиметр
• предлагает функцию автоматического выбора диапазона, которая поможет выбрать различные диапазоны измерения, чтобы предотвратить повреждение измерителя, в случае, если пользователь выбрал неправильный диапазон.
• При тестировании с помощью цифрового мультиметра на цепи будет оказываться меньшее воздействие нагрузки на измеритель.
• Некоторые высококачественные модели цифрового мультиметра оснащены микропроцессорами, которые помогают сохранять показания для использования в будущем.
• Цифровой обладает высоким входным сопротивлением, а портативный позволит вам легко носить его с собой куда угодно.

Недостатки цифровых мультиметров:

Как и многие другие преимущества, цифровой мультиметр имеет некоторые недостатки, о которых говорится ниже.

• Регистрируется как ошибка, если обнаруживаются колебания или переходные процессы.
• ЖК-дисплей зависит от внешнего источника питания или аккумулятора.В случае, если батарея разряжена, дисплей будет тусклым, что затрудняет чтение.
• DMM сталкивается с ограничениями по напряжению. В случае, если напряжение превышает максимальный диапазон, мультиметр выйдет из строя.
Цифровой мультиметр
• не подходит для регулировки цепей настройки или пиковых перестраиваемых характеристик.
• Дорого из-за высокой стоимости изготовления.

Часто задаваемые вопросы? 1. Какие бывают типы мультиметров?

В основном мультиметры бывают двух типов — аналоговые и цифровые.Аналоговый мультиметр обеспечивает непрерывное отклонение стрелки, отображающей значение величины мощности. Он также измеряет ток, сопротивление, рабочий цикл, напряжение, транзисторы и конденсаторы. Сопротивление этих аналоговых мультиметров будет зависеть от выбранного диапазона и чувствительности.
В то время как электронный / цифровой мультиметр поставляется с цифровым десятичным ЖК-дисплеем. Для измерения переменного напряжения линейчатая диаграмма удерживает текущий образец перед измерением или отображением нового образца.Аналоговый измеритель в наши дни используется редко и чувствителен, чем цифровой. Цифровой мультиметр обеспечивает точные результаты, но при работе со схемами, имеющими высокочувствительные измерения, аналоговый измеритель дает правильные результаты. Если вы используете аналоговый блок в течение длительного времени, то он повредит панели набора номера и точность даже в сложных условиях, а также повредит пространство циферблата из-за скопления внутренних панелей набора номера.
Вердикт : Для удобства чтения цифровой мультиметр обеспечивает наилучшие и точные результаты.Некоторые модели цифрового мультиметра содержат ЖК-дисплей и ручку, которая поможет вам выбирать различные диапазоны, например от аналогового до цифрового. Преобразователь и внутренняя схема помогут в формировании сигнала.

2. Как предотвратить повреждение мультиметра?

Никогда не переусердствуйте с цифровым мультиметром. Всегда уменьшайте уровень сигнала до минимального безопасного уровня перед включением / выключением подключенного оборудования (ИЛИ) DUT. Этот процесс предотвратит любые неожиданные провалы или выбросы тока или напряжения, которые не повлияют на выход или вход устройства.

3. Зачем нужен цифровой мультиметр?

Как правило, мультиметры необходимы для выполнения любых видов электромонтажных работ, от установки потолочного вентилятора до замены распределительной коробки. Цифровые мультиметры специально разработаны для измерения трех основных компонентов электрической энергии — вольт, омов и ампер, а также температуры, емкости и т. Д. С точными показаниями.

4. Как проверить, работает мультиметр?

Мультиметр, который вы используете, должен показывать некоторое значение в пределах вашего диапазона напряжений (110–220 В). Например, чтобы проверить значение тока, необходимого для батареи (батарея 1,5 В AA), подключенной к сопротивлению (100 Ом). Подключите мультиметр к цепи, и он должен показать значение около 15 мА.

5. Что подразумевается под пиковым режимом?

Пиковый режим используется для измерения как экстремальных положительных, так и отрицательных напряжений сигнала. Например, пиковый режим линии 120 В переменного тока будет составлять от +169 В до -169 В.

Заключение

Вышеупомянутые цифровые мультиметры являются лучшими и широко используются, но мы выбираем цифровой мультиметр AstroAI как наш первый и лучший продукт.Причина в том, что он используется для измерения широкого спектра тестов и имеет возможность автоматического выбора диапазона вместе с истинным среднеквадратичным значением для измерения как переменного тока, так и напряжения. Он имеет различные функции, такие как большой ЖК-экран с подсветкой, удержание данных, автоматическое отключение и подвешивание, чтобы выполнять и записывать измерения проще, чем раньше. Гарантия 3 года.

Какой из них вы выберете в этом 2020 году? Дайте мне знать, если у вас есть какие-либо вопросы в разделе комментариев ниже. Мы их проясним и поможем выбрать лучший.

Как использовать мультиметр — Руководство для начинающих

В этом посте мы покажем вам, как пользоваться мультиметром. Этот пост в основном адресован новичкам, которые только начинают заниматься электроникой и понятия не имеют, как использовать мультиметр и чем он может быть полезен. Мы рассмотрим наиболее общие функции мультиметра, а также способы измерения силы тока, напряжения, сопротивления и проверки целостности цепи.

Рекомендуемая литература: Лучшие мультиметры до 50 долларов.

Что такое мультиметр и зачем он вам?

Мультиметр — это измерительный инструмент, абсолютно необходимый в электронике. Он сочетает в себе три основные функции: вольтметр, омметр и амперметр, а в некоторых случаях — целостность цепи.

Мультиметр позволяет понять, что происходит в ваших цепях. Когда что-то в вашей цепи не работает, мультиметр поможет вам в устранении неполадок. Вот несколько ситуаций в проектах электроники, в которых вам может пригодиться мультиметр:

• включен ли переключатель?
• Этот провод проводит электричество или он сломан?
• какой ток проходит через этот светодиод?
• сколько заряда осталось в ваших батареях?

На эти и другие вопросы можно ответить с помощью мультиметра.

Выбор мультиметра

Вы можете найти широкий выбор мультиметров с различными функциями и точностью. Базовый мультиметр стоит около 5 долларов и измеряет три простейших, но наиболее важных значения в вашей цепи: напряжение, ток и сопротивление.

Однако вы можете догадаться, что этот мультиметр не прослужит дольше и не очень точен. Выбор лучшего мультиметра будет зависеть от того, что вы собираетесь делать, если вы новичок или профессиональный электрик, а также от вашего бюджета.

Если вам нужна помощь в выборе мультиметра, ознакомьтесь с нашей публикацией на Maker Advisor о Лучшие мультиметры до 50 долларов США .

Знакомство с мультиметром

Мультиметр состоит из четырех основных частей:

• Дисплей : здесь отображаются измерения
• Ручка выбора : выбирает то, что вы хотите измерить
• Порты : сюда подключаются зонды

• Щупы : мультиметр поставляется с двумя щупами.Обычно один красный, а другой черный.

Примечание : Нет никакой разницы между красным и черным щупом, только цвет.

Итак, принимая соглашение:

• черный щуп всегда подключен к COM-порту.
• : красный зонд подключается к одному из других портов в зависимости от того, что вы хотите измерить.

Порты

Порт « COM » или « — » — это то место, где должен быть подключен черный датчик.Зонд COM обычно черный.

• 10A используется при измерении больших токов, более 200 мА
• мкА используется для измерения тока
• VΩ позволяет измерять напряжение и сопротивление и проверять целостность

Эти порты могут отличаться в зависимости от используемого мультиметра.

Измерение напряжения

Вы можете измерять постоянное или переменное напряжение. Буква V с прямой линией означает постоянное напряжение.

Знак V с волнистой линией означает напряжение переменного тока.

Для измерения напряжения:

1. Установите режим V с волнистой линией, если вы измеряете напряжение переменного тока, или V с прямой линией, если вы измеряете напряжение постоянного тока.
2. Убедитесь, что красный зонд подключен к порту с буквой V.
3. Подключите красный щуп к положительной стороне вашего компонента, откуда идет ток.
4. Подключите датчик COM к другой стороне вашего компонента.
5. Считайте значение на дисплее.

Совет: для измерения напряжения необходимо подключить мультиметр параллельно с компонентом, напряжение которого вы хотите измерить. При параллельном подключении мультиметра каждый щуп размещается вдоль выводов компонента, напряжение которого вы хотите измерить.

Пример: измерение напряжения батареи

В этом примере мы собираемся измерить напряжение батареи 1,5 В. Вы знаете, что у вас будет примерно 1.5В. Итак, вы должны выбрать диапазон с помощью ручки выбора, которая может читать 1,5 В. Так что в случае с этим мультиметром вам следует выбрать 2 В. Если у вас есть мультиметр с автоматическим выбором диапазона, вам не нужно беспокоиться о диапазоне, который нужно выбрать.

Что делать, если вы не знали, каково значение напряжения? Если вам нужно измерить напряжение чего-либо, и вы не знаете, в какой диапазон будет попадать значение, вам нужно попробовать несколько диапазонов.

Если выбранный диапазон ниже реального значения, на дисплее отобразится 1, как показано на рисунке ниже.1 означает, что напряжение выше выбранного вами диапазона.

Если вы выберете более высокий диапазон, в большинстве случаев вы сможете считывать значение напряжения, но с меньшей точностью.

Что произойдет, если поменять местами красный и черный щуп?

Ничего опасного не произойдет. Показание мультиметра такое же, но отрицательное.

Пример: измерение напряжения в цепи

В этом примере мы покажем вам, как измерить падение напряжения на резисторе в простой схеме.В этой примерной схеме загорается светодиод.

СОВЕТ: два параллельно подключенных компонента разделяют напряжение, поэтому вам следует подключать щупы мультиметра параллельно тому компоненту, напряжение которого вы хотите измерить.

Для подключения схемы необходимо подключить светодиод к батарее 9 В через резистор 470 Ом.

Для измерения падения напряжения на резисторе:

1. Вам просто нужно поместить красный щуп в один вывод резистора, а черный щуп — на другой вывод резистора.
2. Красный зонд должен быть подключен к той части, от которой исходит ток.
3. Также не забудьте убедиться, что датчики вставлены в правильные порты.

Измерение тока

Для измерения тока необходимо иметь в виду, что последовательно соединенные компоненты разделяют ток. Итак, вам нужно подключить мультиметр последовательно к вашей цепи.

СОВЕТ: для последовательного подключения мультиметра необходимо поместить красный щуп на вывод компонента, а черный щуп на вывод следующего компонента.Мультиметр действует так, как будто это провод в вашей цепи. Если вы отключите мультиметр, ваша схема не будет работать.

Перед измерением тока убедитесь, что вы подключили красный щуп к правому порту, в данном случае мкА. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Мультиметр является частью схемы.

Измерение сопротивления

Вставьте красный щуп в правый порт и поверните ручку выбора в положение сопротивления.Затем подключите щупы к выводам резистора. То, как вы соединяете выводы, не имеет значения, результат тот же.

Как видите, резистор 470 Ом имеет только 461 Ом.

Проверка целостности

Большинство мультиметров предоставляют функцию, которая позволяет вам проверить целостность вашей цепи. Это позволяет легко обнаруживать такие ошибки, как неисправные провода. Это также поможет вам проверить, подключены ли две точки цепи.

Для использования этой функции выберите режим, похожий на динамик.

Как работает непрерывность?

Если между двумя точками очень низкое сопротивление, которое меньше нескольких Ом, эти две точки электрически соединены, и вы услышите непрерывный звук.

Если звук непостоянен или вы его совсем не слышите, это означает, что то, что вы тестируете, имеет неисправное соединение или вообще не подключено.

ПРЕДУПРЕЖДЕНИЕ : Для проверки непрерывности необходимо выключить систему! Отключите питание!

Прикоснитесь к двум зондам вместе, и, когда они будут подключены, вы услышите непрерывный звук.

Чтобы проверить целостность провода, вам просто нужно подключить каждый щуп к наконечникам проводов.

Завершение

Мультиметр — незаменимый инструмент в любой лаборатории электроники. В этом руководстве для начинающих мы показали вам , как использовать мультиметр . Вы узнали, как измерять напряжение, ток и сопротивление, а также как проверять целостность цепи.

Если вы ищете мультиметр, вы можете найти этот пост полезным Лучшие мультиметры до 50 долларов .

Как использовать мультиметр

На этой странице мы покажем вам, как выбрать мультиметр и как использовать его для поиска неисправностей и тестирования.

Сводка

После хорошего набора отверток мультиметр — одна из самых полезных вещей, которые вы можете добавить в свой набор инструментов. На этой странице описано, как использовать его для ряда основных тестов.

Выбор мультиметра

Мультиметры

бывают двух видов: аналоговые (со шкалой) и, что гораздо чаще, цифровые.Лишь в нескольких случаях аналоговый мультиметр был бы лучше, а цифровой в любом случае намного надежнее и, вероятно, дешевле.

Помимо мультиметра, предназначенного в основном для автоэлектрики, даже самый дешевый (менее 5 фунтов стерлингов на eBay) будет иметь большинство, если не все функции, которые вам обычно нужны.

Минимальные функции, на которые следует обратить внимание: напряжение постоянного тока (от 2 В до 200 В), напряжение переменного тока (500 В) и сопротивление (от 200 Ом до 2000 кОм).

Менее полезными, но очень распространенными являются диапазоны постоянного тока (от 2 мА до 200 мА).

Некоторые мультиметры имеют автоматический выбор диапазона, что означает, что у них есть только один диапазон постоянного напряжения и они автоматически регулируются в зависимости от приложенного напряжения, а также для тока и сопротивления.

Очень полезна функция непрерывности. Это издает звуковой сигнал, когда щупы находят между собой путь с низким сопротивлением.

Также очень полезна функция проверки диодов. Функция проверки транзисторов является обычной (обозначена h _FE ), но на практике менее полезна.

Большинство мультиметров поставляются с парой измерительных проводов с заостренными концами.Они хороши, например, для касания двух точек на печатной плате или части оборудования, но дополнительная пара с зажимами «крокодил» также очень полезна. Вы можете использовать их, чтобы закрепить на выводах компонента или любых других оголенных проводах или разъемах, оставляя руки свободными.

Перед тем, как начать

Многие мультиметры имеют положение «Выкл» на переключателе диапазонов, но другие имеют отдельный переключатель включения / выключения. Не забудьте выключить его после использования — если вы оставите его включенным в ящике для инструментов, вы вполне можете обнаружить, что аккумулятор разряжен, когда он вам понадобится в следующий раз.

Часто переключатель диапазонов имеет отдельные настройки для диапазонов переменного и постоянного тока, но если есть отдельный переключатель переменного / постоянного тока, убедитесь, что он всегда находится в положении постоянного тока, кроме случаев, когда вы измеряете переменный ток, иначе вы получите неверные показания.

Проверьте, как ваш мультиметр отображает состояние вне диапазона. Это когда измеряемое значение слишком велико для количества цифр слева от десятичной точки на дисплее. Поместите его на любой из диапазонов сопротивления (Ом или Ом), не прикасайтесь к измерительным щупам ни на чем.Он может отображать «OL» (перегрузка) или «1». (см. фото выше) или что-то еще, кроме правильного номера.

В диапазонах постоянного напряжения и тока необходимо поднести красный щуп к положительному полюсу, а черный — к отрицательному. Но если вы соедините их наоборот, вы просто получите отрицательное значение.

Измерение напряжения

Проверка аккумулятора

Для батарей типа C, AA или AAA или кнопочного элемента (но не литиевого) установите переключатель диапазона на 2 В, для литиевой батареи или батареи PP3 или, если вы не уверены, установите его на 20 В.Подсоедините щупы красного цвета к положительной клемме.

Перезаряжаемый аккумулятор должен показывать около 1,2 В или немного выше при новой зарядке и снижаться до 1 В при необходимости подзарядки. Другие (включая большинство кнопочных ячеек) будут показывать около 1,5 В или немного выше в новом состоянии, постепенно снижаясь по мере использования. В зависимости от требований приложения они могут работать до 1,2 или 1,0 В.

Для других батарей, таких как все литиевые батареи и батареи PP3 9 В, вам понадобится диапазон 20 В.Таким же образом установите тестовые щупы. Литиевые батареи должны показывать от 3 до 3,7 В в зависимости от типа, за исключением аккумуляторов для портативных компьютеров и электроинструментов, которые содержат несколько последовательно соединенных ячеек и должны показывать примерно 3,6 В раз больше, чем количество ячеек. Батарея PP3 с напряжением 9 В в конце срока службы упадет до 6 или 7 В.

Испытательное оборудование

При использовании сетевого адаптера или зарядного устройства проверьте этикетку на устройстве, чтобы узнать, каким должен быть его выход и является ли выход переменным или постоянным током. Выберите следующий диапазон (переменного или постоянного тока), который выше номинальной выходной мощности.Дешевые нерегулируемые адаптеры могут выдавать значительно большую мощность, чем их номинальная мощность, без нагрузки.

Вы можете проверить напряжение внутри части оборудования, чтобы узнать, проходит ли питание. Никогда не используйте оборудование с питанием от сети с закрытыми крышками, если вы полностью не понимаете опасности и не можете сделать это без риска для себя или посторонних.

Для оборудования, содержащего железный сетевой трансформатор, если вы можете сделать это безопасно, вы должны иметь возможность (с осторожностью!) Измерять напряжение сети, поступающей на первичную обмотку трансформатора при 240 В переменного тока и сниженную до гораздо более низкого напряжения переменного тока на вторичный, затем выпрямляется и сглаживается до аналогичного постоянного напряжения и, наконец, возможно, регулируется до стабильного напряжения, например 12 В или 5 В.См. Дополнительную информацию на странице «Источники питания».

Импульсные источники питания (содержащие небольшой ферритовый трансформатор) сложнее тестировать.

Измерение непрерывности и сопротивления

Измерение сопротивления ваших пальцев. (Возможно, вам придется смочить кончики пальцев.)

Диапазоны сопротивления (Ом или Ом) служат для измерения сопротивления. Это мера того, насколько легко может пройти электрический ток. Если датчики ничего не касаются, вы должны выйти за пределы допустимого диапазона.

В качестве эксперимента установите мультиметр на самый высокий диапазон Ω и держите два наконечника щупа в пальцах каждой руки. Если вы не получаете показания, крепче держите кончики зонда или смочите пальцы. Вы обнаружите, что показания уменьшаются по мере того, как вы сжимаете датчики более плотно, и сопротивление через ваше тело уменьшается. (Да, через ваше тело проходит электричество, но это не более опасно, чем обращение с батареей AA.)

Соедините наконечники щупов вместе. Вы должны получить нулевое показание в любом из диапазонов сопротивления, поскольку теперь практически нет сопротивления току между датчиками.

Диапазон наименьшего сопротивления также может быть для измерителя непрерывности, издающего звуковой сигнал, когда вы касаетесь щупами вместе. Фактически, проверка непрерывности, вероятно, является наиболее полезной функцией диапазонов сопротивления, позволяющей вам проверить, может ли ток легко течь между двумя точками A и B, такими как два конца провода.

Для проверки предохранителя можно использовать функцию проверки целостности цепи или диапазон наименьшего сопротивления. Коснитесь щупов на двух концах и посмотрите, раздастся ли звуковой сигнал или нулевое (или очень низкое) показание, указывающее на то, что это нормально.Перегоревший предохранитель выдает показания вне допустимого диапазона.

Вы можете проверить лампочку накаливания (галогеновую лампу или сменную лампочку для рождественской елки, но не лампочку с низким энергопотреблением) с самым низким или близким к самому низкому диапазону сопротивления. Вы должны получить показания только в десятки или сотни Ом. (Это сопротивление нити накала в холодном состоянии. При рабочей температуре сопротивление может увеличиваться в десять и более раз.)

Вы можете тестировать резисторы с диапазоном сопротивления, но, припаянные к печатной плате, путь через сам резистор может быть не единственным электрическим путем между его концами, что приводит к неверным результатам.Кроме того, есть вероятность, что напряжение, приложенное мультиметром для измерения сопротивления, может повредить чувствительные электронные компоненты. Если вы можете позаимствовать другой мультиметр, подключите свои щупы, настроенные на диапазон сопротивления, к щупам другого, настроенного на низкий диапазон вольт. Если показание второго мультиметра не превышает 0,5 В при первом на любом из диапазонов сопротивления, он не может нанести никакого вреда.

Тестирование диодов и транзисторов

Источники питания обычно содержат диоды, часто в группе по 4.Вы можете проверить их с помощью мультиметра на диодном тестовом диапазоне. С пробниками, подключенными к концам диода в одну сторону, вы должны получить показание вне диапазона, а в другом направлении — около 0,7 В или для некоторых типов всего 0,3 В. Нулевое значение в любом направлении или выход за пределы диапазона в обоих направлениях указывает на неисправный диод.

Тестирование транзистора с использованием функции диода.

Вы также можете использовать функцию проверки диодов для проверки переходного транзистора (но не полевого транзистора).У них есть 3 вывода: эмиттер, база и коллектор. Хороший транзистор будет работать как диод между базой и любым из двух других выводов. Вы можете довольно легко определить, какой вывод есть, методом проб и ошибок. Вы должны получить показание около 0,7 В между базой и коллектором и немного меньше между базой и эмиттером. Это будет с красным проводом на основании для типов NPN и черным проводом для PNP. Вы должны получить показания между эмиттером и коллектором вне диапазона, при условии, что база ничего не касается.Нулевое значение указывает на то, что транзистор определенно мертв.

Тестирование транзистора с функцией h _FE .

Многие мультиметры также имеют функцию проверки транзисторов (только для переходных транзисторов), обозначенную h _FE . Коэффициент h _FE транзистора является одним из способов определения коэффициента усиления, на который он способен, но поскольку он может быть от 20 или менее до 500 или более, он сам по себе не является мерой исправности транзистора. . Если он показывает ноль или выходит за пределы допустимого диапазона, вполне возможно, что вы неправильно подключили транзистор или провода не имеют надлежащего контакта.

Мультиметры обычно имеют 4 контакта для эмиттера, базы и коллектора (помечены E, B, C) с одним дублированным, просто для удобства, так как некоторые транзисторы имеют выводы в порядке E, B, C и другие E, C, B • Будут либо отдельные диапазоны для NPN и PNP, либо два набора по 4 контакта. Из-за непостоянства толщины выводов и недостаточной гибкости коротких выводов транзистора, отпаянного от печатной платы, не всегда легко установить хороший контакт со всеми тремя выводами.

Измерение тока

Для измерения тока сам измерительный прибор должен быть частью схемы.

Вам не нужно часто измерять ток (диапазоны ампер), но когда вы это делаете, очень важно понимать, что вы должны разорвать цепь и поместить испытательные щупы поперек разрыва, чтобы ток прошел через мультиметр. . Если вы подключите его напрямую к источнику питания, например к клеммам батареи, он будет иметь очень маленькое сопротивление, и будет течь чрезмерный ток.Если вам повезет, внутри мультиметра просто перегорит предохранитель, который вам придется заменить, но в противном случае есть вероятность повредить мультиметр или тестируемое оборудование.

Вы можете, например, проверить, какой ток потребляет радиостанция с батарейным питанием, и таким образом оценить, как долго вы можете рассчитывать на работу батарей. Разрыв цепи может быть немного сложным, но один из способов сделать это — приклеить полоску алюминиевой фольги к каждой стороне листа бумаги, убедившись, что нет контакта между двумя листами фольги, а затем вставить ее между двумя листами. батарейками или между одной из них и контактом батарейного отсека.Теперь вы можете прикоснуться щупами мультиметра к двум кускам фольги, чтобы замкнуть цепь и позволить вам включить радио. Если, например, радиоприемник потребляет 200 мА, а батареи рассчитаны на 2000 мАч (миллиампер-часы), их хватит на 10 часов.

.

No related posts.
