Как пользоваться мультиметром самостоятельно?

Иногда очень полезно знать о функциях приборов, которые всегда пригодятся в повседневной жизни. Хотите разобраться, как пользоваться мультиметром самостоятельно? Этот инструмент поможет как простому пользователю, так и опытному специалисту проверить детали, убедиться в работоспособности техники.

Фото: Nur.kz

Что такое мультиметр и для чего он нужен

Прежде чем изучить правила пользования прибором, давайте разберемся, для чего он предназначен. Мультиметр — это измерительный тестер, комбинирующий сразу несколько функций. С его помощью вы сможете измерить:

  • силу переменного тока;
  • сопротивление цепи;
  • температуру;
  • индуктивность;
  • емкость;
  • частоту.

Принцип работы мультиметра прост, и воспользоваться его ресурсами может даже новичок. Самый простой тестер, который встречается в продаже, — цифровой. Значения сразу отображаются на дисплее в виде цифр. Старые аналоговые мультиметры оснащены стрелочной шкалой и почти не используются. Подобные приборы не столь точны, а их шкала имеет высокую долю ошибки.

Простая работа с мультиметром обусловлена его конструкцией, которая практически не отличается в зависимости от производителя. На лицевой панели расположен дисплей, ниже — механический переключатель и разъемы для щупов. Если рассматривать более навороченные модели, тогда вы найдете там кнопки для записи показателей или включения подсветки.

Читайте также

Как самостоятельно настроить «Отау ТВ» на телевизоре

Фото: pixabay.com

Так устроен мультиметр. Как пользоваться прибором? Прежде всего изучите значения на панели. Итак:

  • OFF — тестер отключен;
  • Ω — сопротивление;
  • ACV (V~) — переменное напряжение;
  • DCV (V-) — постоянное напряжение;
  • DCA (А-) — постоянный ток.

Как работает мультиметр? Щупы нужно подсоединить к контактам измеряемого прибора, после чего на табло высветится результат. Для этого важно правильно подключить щупы. Запомните, что:

  1. Черный щуп подсоединяется к разъему COM.
  2. Красный, в зависимости от ситуации, переключается в отверстие VΩmA для измерения тока в пределах нормы. А если ток выше 200 мА, тогда провод необходимо переключить в позицию 10 ADC.

Фото: pixabay.com

Использование мультиметра поможет определить работоспособность техники или отдельной ее детали. К примеру, с помощью прибора можно выяснить, работает ли ТЭН в стиральной машине или его следует заменить. Либо определить силу напряжения в розетке, проверить конденсатор и транзистор.

Читайте также: Как восстановить флешку: инструкции и советы

Как пользоваться мультиметром: советы

Тестер — это максимально полезная вещь даже для домашнего мастера. Чтобы определить работоспособность детали, вам не придется вызывать мастера и переплачивать, просто возьмите мультиметр. Давайте выясним, как применять его в разных случаях:

Читайте также

Нагревается телефон при зарядке: что делать?

  • Измерение постоянного напряжения.

Такой способ отлично подходит для измерения напряжения в розетке либо проверки батареек.

Как пользоваться тестером напряжения? Для этого подключение щупов не меняйте, а переключатель поверните в позицию V-. Теперь выберите примерное значение измерений. Лучше сразу поставьте большое, а затем снижайте.

Щупы параллельно подведите к контактам. При неправильной подводке мультиметр цифровой отобразит на экране знак минус. Это значит, вам нужно поменять щупы местами.

Фото: YouTube.com/Сергей Сощенко

Когда на дисплее появилось значение 008, к примеру, тогда напряжение батареек значительно ниже, чем установленный порог в мультиметре. Понижайте диапазон до тех пор, пока не появится 8,9. Это нормальное значение, которое показывает напряжение в 9 вольт. А если на дисплее появилась единица, тогда диапазон, наоборот, нужно повышать.

  • Измерение переменного напряжения.

Для этой процедуры щупы не переставляйте. Как правильно пользоваться мультиметром дальше? Поворотник установите в позицию V~.

На примере рассмотрим обычную розетку 220 вольт. Полярность подключения значения не имеет, а вот диапазон измерения установите на максимум. Вставьте щупы в розетку и смотрите на дисплей. В норме результат должен составить от 180 до 240 вольт.

Читайте также

Три способа зарядить IPhone без зарядки

Фото: YouTube.com/MasteR

  • Измерение сопротивления.

Этот способ поможет определить работоспособность техники и ее деталей. Прежде всего отключите измеряемый прибор от сети, иначе значение будет неточным. Переключатель поверните в позицию Ω.

Правильное пользование мультиметром включает подсоединение щупов к контактам. Если на табло показалась единица, OL или OVER, значит, случилась перегрузка и нужно установить больший диапазон. Но если на дисплее вы увидели ноль, тогда необходимо снизить диапазон.

Фото: YouTube.com/Сергей Сощенко

  • Замер силы тока.

Сразу скажем, что мультиметр лучше не использовать для измерения диапазонов свыше 10 А, иначе тестер может выйти из строя. Кроме того, важно придерживаться последовательности подключения.

Как пользоваться тестером? Красный щуп подключите в гнездо mA или 10 ADC, а черный — COM. Переключатель поверните в позицию А- и подсоедините щупы в разрыв цепи, как показано на фото. Параллельное соединение запрещено, поскольку может вывести тестер из строя.

Фото: YouTube.com/Сергей Сощенко

  • Проверка радиодеталей.

На примере рассмотрим диод. Вам нужно определить, насколько деталь рабочая.

Как пользоваться устройством? Черный щуп подключите в отверстие COM, а красный — V/Ω. Далее черный щуп подведите к минусовому контакту диода, а красный — к плюсовому.

Читайте также

Как усилить Wi-Fi-сигнал: подробная инструкция

В исправном состоянии диод покажет цифровые показатели. Если же деталь сгорела, тогда на дисплее высветится единица, а если пробита — значения меньше единицы.

Фото: YouTube.com/Сергей Гаврилов

Здесь на сопротивление проверяется электрическая цепь. Если у вас есть мультиметр, инструкция поможет разобраться с правильным использование тестера.

Чтобы узнать, нет ли в проводе обрыва цепи, выберите отделение с колокольчиком. Замкните щупы вместе. Если слышен писк — мультиметр находится в рабочем состоянии. Теперь подведите щупы к концам провода. Издается писк? Провод целый. Если ничего не слышно, значит, есть обрыв и провод неисправен.

Фото: YouTube.com/Tonurwator

Придерживаясь нехитрых правил, вы сможете легко проверить детали и технику на работоспособность. Удачи!

Читайте также: Как настроить гитару новичку: советы

Как пользоваться мультиметром – подробная инструкция

Мультиметр – это чуть ли не самый главный прибор для любого электрика и должен находиться в любом доме. Ведь благодаря ему вы всегда сможете проверить целостность проводки, работоспособность практически любого электроприбора, проверить есть ли напряжение в розетке, не находится ли провод в обрыве и много другое.

Думаете этот прибор только для профессионалов? Вы глубоко ошибаетесь и в этом материале я подробно расскажу, как пользоваться мультиметром для чайников.

Оглавление



Что ты такое – Мультиметр

Итак, прежде чем хватать прибор и пытаться что-либо им измерить, нужно знать какими функциями он наделен. И что же за иероглифы на лицевой панели начертаны.

В качестве подопытного образца будет выступать мультиметр Мастер MY – 62 (моя рабочая лошадка, которая выполняет практически все возможные функции).

Мультиметр Мастер MY 62

Если внимательно посмотрите на выше представленное изображение, то сможете увидеть следующие обозначения:

  • Auto Power OFF (ON/OFF) – красная кнопка. В принципе тут все предельно понятно. Эта кнопка отвечает за включение и отключение мультиметра, а надпись «Auto» говорит о том, что в случае того, если вы забыли выключить мультиметр, он автоматически отключится (в моем случае через 40 минут).

В Аппаратах попроще забывать отключать мультиметр крайне не рекомендуется, так как никакого отключения не произойдет и мультиметр будет разряжаться.

  • V ~ (или ACV)
    — означает что в этом секторе происходит измерение переменного напряжения, а цифрами указывается предел производимых измерений.
  • V ― (или DCV) в данном секторе производится измерение постоянного напряжения (в случае если есть такой знак «—», то еще и импульсного напряжения). Цифрами так же указаны пределы измерения (если после цифр идут буквы, например 200m, то приставка «m» означает, что предел равен 200 милливольтам или же 0,2 Вольта).

Мультиметр и его индикаторы

  • Ω —  с помощью данного сектора мультиметра происходит измерение сопротивления. Приставки «К» — кОм, означает что, например, сопротивление 2К равно 2 000 Ом, а 2М — это 2 000 000 Ом.
  • hFe с помощью данной функции можно проверять на целостность транзисторы.
  • A ~ в данном разделе происходит измерение переменного тока. Максимальный предел для всех мультиметров составляет 10 Ампер (тут есть свои тонкости, которые мы рассмотрим далее).
  • A (либо же DCA) — как вы наверное уже догадались и сами тут измеряют постоянный ток. При наличии значка «—» — импульсный.
  • F — в данном секторе мультиметра происходит измерение емкости конденсаторов. В моем конкретном случае предельная емкость измеряемого конденсатора равна 20 микрофарадам (есть мультиметры с большими параметрами).
  • ˚С —  измерение температуры.

Для лучшего восприятия внимательно рассмотрите изображение мультиметра с поясняющими надписями:

Мультиметр с расписанными функциями

А это более простой вариант мультиметра

Мультиметр DT-832 с расписанными функциями

Обратили внимание, что в одном случае на мультиметре три разъема, а во втором аж четыре? Но проводов то всего два. Это говорит о том, что для правильного измерения требуемых параметров нам с вами нужно верно размещать провода.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Запомните, данные положения крайне важны. Если вы не будете соблюдать эти требования, то ваш прибор очень быстро выйдет из строя.

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Как измерить напряжение мультиметром

Итак, для того, чтобы измерить напряжение в розетке, вставляем черный щуп в гнездо COM, а красный, в зависимости от модификаций мультиметра в «VΩ >/» или же «VΩmA».

Так как мы планируем измерять напряжение в розетке, то по новому стандарту должно быть 230 Вольт. Значит, на приборе выставляем предел измерений 750 Вольт переменки.

Готовим мультиметр к измерению переменного напряжения в розетке

Теперь все просто. Вставляем щупы мультиметра в гнезда розетки и проверяем напряжение.

Измерение напряжения мультиметром в розетке

Для того, чтобы измерить напряжение аккумулятора, щупы оставляем в неизменном положении, а вот на мультиметре теперь выставляем измерение постоянки и предел выбираем 20 Вольт.

Теперь для того, чтобы получить правильные данные, черный щуп сажаем к минусовой клемме, а красный щуп к плюсовой. Если вы их перепутаете местами, конечно, ничего страшного не случится, только на приборе будет показано значение с минусом.

Измеряем напряжение кроны с помощью мультиметра

Важно. Измерение напряжения производится параллельным присоединением щупов. Всегда выбирайте предел измерений выше, чем у прибора, на котором будет производиться измерение напряжения. Так же ни в коем случае не касайтесь оголенных токоведущих частей.

Теперь давайте перейдем к следующему виду измерений, а именно к измерению тока.

Как измерить ток с помощью мультиметра

В данном варианте измерения требуют дополнительных манипуляций и они сложнее (хотя в быту такие измерения практически не производятся, я расскажу про алгоритм, чтобы вы были в курсе).

Для того, чтобы измерить ток мультиметром необходимо включить его в измеряемую цепь последовательным образом.

Для измерения тока выполняем последовательное соединение мультиметра

Теперь нам нужно определиться с тем, какова примерно будет измеряемая величина тока до 200 мА или же больше. От этого зависит положения щупов.

Допустим нам нужно измерить сколько потребляет ампер автомобильная лампа. Для этого выбираем предел 10 А и собираем схему проверки.

Только после сборки проверочной схемы включаем питание и смотрим сколько же она потребляет.

Отключение мультиметра нужно производить только после обесточивания проверочной схемы.

Как измерить сопротивление с помощью мультиметра

Теперь давайте разберем, наверное, самую востребованную функцию во всех мультиметрах. Для того, чтобы произвести измерение сопротивления с помощью мультиметра нам нужно выбрать предел измерения сопротивления и вставить щупы в соответствующие гнезда.

Подготавливаем мультиметр для измерения сопротивления

Важно. Обязательно, перед тем как измерять сопротивление убедитесь, что на измеряемом резисторе отсутствует напряжение. Иначе вы просто спалите свой прибор (кстати, по статистике наиболее частая причина выхода из строя мультиметров — это как раз спаленная прозвонка).

После этого прислоняем щупы к сопротивлению и смотрим, какие значения отображаются на циферблате.

Если прибор показал «1», то увеличьте предел измерения. Если на самом высоком пределе измерения все так же «1», то, скорее всего сопротивление в обрыве.

Проверка мультиметром сопротивления

Прибор показал «0», то сопротивление пробито. Прибор показывает сопротивление не то, что написано на самом сопротивлении. Это нормально, у самих резисторов есть допустимый разброс по параметрам.

Прозвонка с помощью мультиметра

Так же крайне востребованная функция в мультиметре и при этом предельно простая. Для того, чтобы прозвонить на целостность, например провод, выставляем на мультиметре щупы и стрелку следующим образом:

Прозвонка на мультиметре

Теперь прислоняем щупы к проводу. Если прибор противно запищал и на циферблате практически ноль, значит провод цел. Если же нет, то он в обрыве (все просто и понятно).

Проверка конденсаторов мультиметром

Для того, чтобы проверить конденсаторы с помощью мультиметра, нам не нужны концы. Просто переводим стрелку на требуемый предел и вставляем конденсатор в соответствующее гнездо.

Проверка конденсатора мультиметром

Показания соответствуют параметрам? Значит конденсатор в норме. Нет? Значит, он не годен.

Проверка транзисторов с помощью мультиметра

Для того, чтобы проверить на целостность транзистор, так же переводим стрелку на «hFE» и в соответствующее гнездо, согласно даташиту изделия, вставляете транзистор.

Проверка транзистора мультиметром

Биполярные транзисторы подразделяются на три типа:

  1. NPN.
  2. PNP.
  3. Нерабочий хлам.

Правильно вставили транзистор в соответствующие выводы, смотрим на табло. Если на экране «0» значит, транзистор относится к третьему типу, если «1», то проверяемый транзистор исправен.

Если вам удобней воспринимать информацию в видео формате, то вот:

Подробная видеоинструкция как пользоваться мультиметром



Какой мультиметр выбрать

Этот вопрос возникает у каждого кто захотел себе такой прибор в домашнюю мастерскую. Так вот, если же вам нужен прибор, чтобы пару раз в месяц измерить напряжение в розетке и проверить целостность питающего шнура, то нет смысла покупать дорогостоящие аппараты. С этим справится самый обычный мультиметр.

Если же вы планируете выполнять какие либо электронные поделки осуществлять проверку схем, то лучше приобрести более дорогой вариант мультиметра.

Бонус для дочитавших

Итак, не хотите произвести небольшой эксперимент, и узнать какое напряжение вырабатывает ваше собственное тело?

Для этого на мультиметре выставите предел измерения постоянного напряжения на 200 мV, щупы поставьте соответствующим образом и просто коснитесь пальцами щупов.

Теперь вы знаете, какое напряжение протекает по вашему телу. Понравился материал, тогда поддержите меня и репостните его в социальных сетях, так же не стесняйтесь задавать свои вопросы в комментариях.

Поделиться ссылкой:

Как пользоваться мультиметром — инструкция для начинающих
Рубрика: Статьи обо всем, Электрические измерения Опубликовано 19.01.2020   ·   Комментарии: 0   ·   На чтение: 6 мин   ·   Просмотры:

Post Views: 952

Мультиметр — это универсальный измерительный прибор, который позволяет проверять радиодетали и измерить напряжения. Это полезный измерительный прибор как для радиолюбителей, так и для мастеров.
Как пользоваться мультиметром

Настройка мультиметра

Для начала, нужно настроить мультиметр для работы.

Как правильно пользоваться мультиметром

Разъемы для щупов

В мультиметрах существует от 3 до 4 разъемов для щупов. В 90% измерениях понадобятся только два разъема. Это COM и VΩ.

В COM всегда подключается черный щуп мультиметра. Черный щуп по умолчанию — это минус, общий провод. Поэтому он называется COM.
Настройка мультиметра
Для измерения напряжения, сопротивления или прозвонки радиодеталей красный щуп подключается в разъем VΩ.
Как пользоваться мультиметром новичку

Где плюс у мильтиметра

По умолчанию плюс — это красный провод, если вы его правильно подключили. Черный щуп мультиметра — это всегда минус, и он вставляется в разъем COM в независимости от режима работы.

Проверка работы

Как прозванивать детали с помощью мультиметра

Значек прозвонки

Убедитесь, что вы правильно подключили щупы.

Проверяем надежность подключения. Для этого переводим мультиметр в режим диодной прозвонки. В этом режиме измеряется падение напряжения на щупах.

Если замкнуть щупы, то  прибор покажет ноль.

Проверка мультиметра

Замыкание щупов (ноль)

Единица обозначает бесконечность, то есть разрыв цепи или предел измерения.

Как пользоваться мультиметром начинающему

Предел измерения (или обрыв)

Правила использования мультиметра

Сначала нужно ознакомиться с техническим паспортом устройства, изучить его возможности и пределы измерения.

При измерениях нельзя дотрагиваться до металлического основания щупов. Если вы проверяете детали — это может сказаться на показаниях, они будут ложными. А при проверке высоких напряжений, если дотронуться до металлического основания щупов — можно получить удар током.

Измерение напряжений

Во время измерения напряжений не дотрагивайтесь до металлического основания щупов.

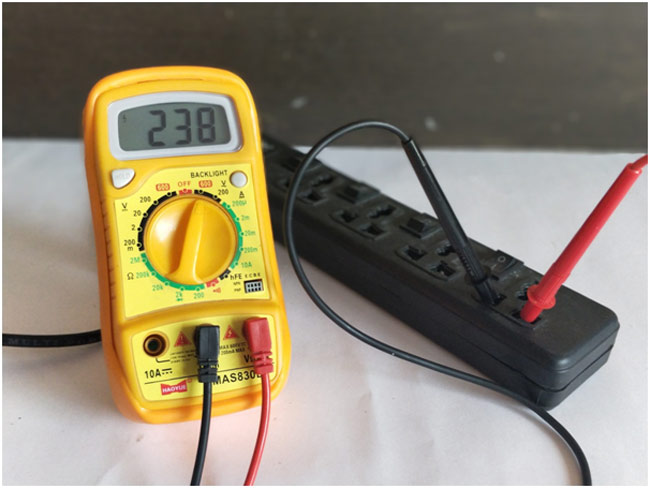

Измерение переменного напряжения

Для измерения переменного напряжения в розетке переводим переключатель к значку V~ на 750 В.

Измерение напряжения мультиметром

Мультиметр выставлен на измерение переменного напряжения

Если вы не знаете примерные значения источника напряжения, то всегда нужно ставить предел измерений прибора на максимум.

Нельзя дотрагиваться до металлического основания щупов. Это опасно. Как можно заметить, на фотографии мультиметр показывает 222 В.

Как измерить напряжение сети с помощью мультиметра

Проверка сетевого напряжения мультиметром

И именно поэтому был выбран предел 750 В. Если поставить меньше — прибор покажет бесконечность, и может выйти из строя.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение, нужно переключить прибор к значку V—.

Измерение постоянного напряжения с помощью мультиметра

Мультиметр выставлен на измерение постоянного напряжения

Так как в приведенном примере измеряется аккумулятор 18650, то наверняка его максимальное значение не может быть выше 5 В. Поэтому, можно смело ставить 20 В, если вы уверены в источнике и в своих предположениях.
Как правильно измерить напряжение мультиметром

Если при измерении постоянного напряжения вы увидите знак минус перед числом(-), то это значит, что перепутана полярность источника.

Проверка аккумулятора с помощью мультиметра

Измерение напряжения аккумулятора

То есть, черный щуп, который по умолчанию это минус, подсоединен к плюсу аккумулятора. И на красном щупе, соответственно, минус источника. Благодаря этому можно узнать полярность неизвестного источника.

Измерение аккумулятора мультиметром

Правильная полярность прибора и аккумулятора

Меняем местами щупы на аккумуляторе на противоположное, и теперь точно знаем, где плюс у аккумулятора, а где минус. Это очень полезная функция цифрового мультиметра. По сравнению с аналоговым, он не повреждается, если перепутать щупы местами, и можно точно определить, где плюс и минус источника напряжения.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка светодиода с помощью мультиметра

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Проверка радиодеталей мультиметром

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления мультиметром

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка резистора мультиметром

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Как проверить конденсаторы мультиметром
Переключаем прибор на шкалу с фарадами.

Проверка конденсаторов мультиметром

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Как проверить емкость конденсатора с помощью мультиметра

Измерение емкости конденсатора мультиметром

Другие функции мультиметра

Еще можно измерять постоянный и переменный ток. На шкале переключателя обозначения такие же, как и для напряжения. Переменный ток это А~, постоянный A—.

Для этого переключите красный щуп на гнездо, где написаны mA. Если нужно измерить токи больше, то есть уже амперы, то красный щуп переключается в разъем, где указаны амперы.
Измерение тока с помощью мультиметра
Когда присутствуют такие надписи как «20 A MAX 10 SEC» это значит, что можно измерять токи не более 20 А не дольше 10 секунд. Иначе сгорит предохранитель.

Все остальные функции мультиметра зависят от его функций, стоимости и производителя. Можно измерять частоту тока, h31э транзисторов, емкости конденсаторов и т.п.

Доработка щупов мультиметра

Очень практичны иголки на концах щупов. Они позволяют измерять SMD детали. Достаточно припаять обычные иголки на концы мультимтера. Еще можно сделать пару щупов с крокодилами, чтобы можно было закрепить щупы на измеряемых проводах, или деталях.

Итог

Мультиметр это отличный измерительный прибор. На самом деле, он уступает специализированным, таким как ESR приборам, осциллографам, частотомерам и пр. Если вы начинающий радиолюбитель, то лучше всего купить самый простой и обычный мультиметр, такой, как DT 838. Его хватит на любые работы. В более продвинутых версиях есть удобные подставки и подсветка дисплея.

Конечно, можно купить и более совершенный, с измерением емкости конденсаторов, но шкала и точность по сравнению со специализированными приборами будет очень низкой. Все таки мультиметр нужен для оперативного и быстрого измерения напряжений и проверки радиодеталей. Не нужно требовать от мультиметра высокой точности и богатой функциональности.

Полезные видео



Post Views: 952

Как пользоваться мультиметром: инструкция для чайников

Как пользоваться мультиметром инструкция для чайников фотоМультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью мультиметра люди, которые занимаются радиотехникой, проверяют диоды и транзисторы на их работоспособность. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как пользоваться мультиметром dt-830b, dt-838, dt-832b, инструкция по применению для чайников считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра dt-830b, dt-832в, dt-838, инструкция по применению

Чтобы использовать прибор по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для этого, на лицевой стороне мультиметра, есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться мультиметром инструкция для чайников видео

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-832, 830, 838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как использовать цифровой мультиметр

Как и стетоскоп для врачей, переполнение стека для программистов, ключи для механика и Джарвиса для Тони Старка Мультиметр — очень важный инструмент для инженеров, которые заинтересованы в работе с электроникой. Возможно, это будет первый инструмент, с которым мы познакомимся, когда начнем исследовать вещи, связанные с электроникой.

В этой статье мы узнаем , как использовать цифровой мультиметр и как это поможет нам в нашем путешествии с электроникой. Это будет очень простая статья, в которой вы познакомитесь с различными операциями мультиметра с иллюстративными фотографиями и видео. ,В конце этой статьи вы узнаете, как измерять напряжение с помощью мультиметра, измерять постоянный ток, проверять непрерывность, измерять сопротивление, а также проверять, находятся ли несколько компонентов, таких как светодиод и диоды, в рабочем состоянии. Pheww … звучит как большой список не так ли! Но поверьте мне, они будут очень полезны, когда вы пробуете что-то самостоятельно. Поэтому сядьте и прочитайте, а я постараюсь сделать эту статью настолько интересной, насколько это возможно.

Как измерить напряжение с помощью мультиметра:

Мультиметр может измерять два разных напряжения.Один — это напряжение постоянного тока, а другой — напряжение переменного тока. Все большинство электронных устройств работают на постоянном напряжении (обычный переменный ток будет преобразован в постоянный), и, следовательно, постоянное напряжение является наиболее измеряемым параметром.

Наш мультиметр может измерять напряжение как переменного, так и постоянного тока. Давайте начнем с напряжения постоянного тока.

Как измерить напряжение постоянного тока с помощью мультиметра:

Перед выполнением любого измерения на мультиметре необходимо проверить две вещи. Это позиция измерительных проводов (a.к.а тестовые зонды) и выбор режима / диапазона. По умолчанию положение черного измерительного провода должно быть в COM-слоте , а красный измерительный провод должен быть в V-слоте . Эта позиция изменится, только если мы измеряем ток.

Итак, для измерения напряжения черный измерительный провод должен быть в слоте COM, а красный — в V-слоте. Теперь нам нужно выбрать режим с помощью регулятора, например, ручки в центре мультиметра. Мы должны найти символ напряжения постоянного тока (показанный на рисунке ниже) и выбрать диапазон под ним.По умолчанию диапазон будет примерно 200 мВ, 2 В, 20 В, 200 В и 600 В. В зависимости от уровня напряжения, которое вы планируете измерять, вы можете выбрать диапазон. И не волнуйтесь, это не взорвется, если вы выберете меньший диапазон, в который всегда можно попасть и попробовать. Например, если вы измеряете 35 В и устанавливаете его в диапазоне 20 В, то ваш счетчик будет читать просто 1, это означает, что вы должны выбрать диапазон высокого напряжения в этом случае 200 В. На картинке ниже я установил показания счетчика постоянного напряжения в диапазоне 20 В.

How to measure DC voltage with Multimeter

После того, как мы настроили измеритель, мы можем просто поместить датчики на клеммы, на которых мы должны измерить напряжение. Поместите красный провод на положительную клемму и черный провод на отрицательную клемму, и вы получите значение напряжения. Если вы измените полярность кабеля, вы все равно получите значение, но оно будет иметь отрицательный знак, всегда используйте датчики в правильной полярности, чтобы избежать ошибок. Во время отладки приложений вы можете измерить напряжение аккумулятора, адаптера постоянного тока, зарядного устройства телефона и даже падение напряжения на каждом компоненте цепи.В приведенном ниже видео показано, как измерять напряжение постоянного тока с помощью мультиметра .

Как измерить напряжение переменного тока с помощью мультиметра:

Хотя переменное напряжение редко измеряется с помощью цифрового мультиметра, оно все еще важно в местах, где есть сеть переменного тока. Для измерения напряжения переменного тока установите красный провод в V-слот и черный провод в COM-слот, как показано на рисунке ниже. Теперь установите режим с помощью ручки, мы должны поместить ее в символ переменного напряжения (как показано на рисунке ниже).Обычно у нас будет два диапазона напряжений переменного тока: 200 В и 600 В. Для измерения переменного напряжения в Индии, которое составляет 220 В, мы должны перевести его в режим 600 В, как показано на рисунке ниже.

How to measure AC voltage with Multimeter

Процесс измерения в точности похож на измерение напряжения постоянного тока, но здесь у нас нет никакой полярности, так как мы имеем дело с переменным током. На следующем видео показано , как измерить сетевое напряжение с помощью мультиметра .

Как измерить постоянный ток с помощью мультиметра:

Большинство традиционных мультиметров не имеют возможности измерять переменный ток, поэтому мы будем обсуждать только измерение постоянного тока, однако, если вы ищете инструмент для измерения тока клещи.Не пытайтесь измерять переменный ток с помощью мультиметра постоянного тока, это может привести к его повреждению.

Для измерения постоянного тока черный зонд должен быть помещен в слот COM, а красный зонд должен быть помещен в слот A, как показано на рисунке ниже. Это сделано потому, что ток всегда должен измеряться последовательно. Также обратите внимание, что некоторые измерители могут иметь два слота A в зависимости от диапазона, поэтому обязательно прочитайте символ перед подключением. Затем мы можем выбрать режим, повернув ручку к символу тока постоянного тока (показан на рисунке).Опять же, у нас есть диапазоны от 200 мкА до 10А, мы можем выбрать необходимый диапазон. На изображении ниже счетчик настроен на считывание постоянного тока при 2 мА. Поэтому я использую тот же V-слот. Но если ток 10А, то я должен был изменить слот.

How to measure DC current with Multimeter

Как было сказано ранее, ток можно измерять только последовательно с нагрузкой. Поэтому, если вы хотите измерить ток, протекающий через какой-либо провод, вы должны отсоединить провод и установить этот измеритель последовательно, поместив один щуп на одном конце, а другой — на другом.В приведенном ниже видео показано , как измерить ток, протекающий через провод, питающий светодиод.

Как проверить непрерывность с помощью мультиметра:

Другая важная и полезная функция мультиметра — проверка непрерывности. Это инструмент спасения жизни, который помогает отлаживать электронику, будь то ваша новая печатная плата или простое подключение макета, вы можете использовать инструмент непрерывности, чтобы проверить, есть ли соединение между двумя терминалами.Это также может быть использовано для обнаружения обрыва провода .

проверьте непрерывность любого провода или цепи , поместите черный щуп в слот COM, а красный щуп в V-слот, затем поверните ручку на символ непрерывности (как показано на рисунке ниже). Чтобы проверить непрерывность между клеммами, скажем, клеммой A и клеммой B, поместите один щуп (любой щуп) на клемму A, а другой — на клемму B. Если имеется соединение между клеммой A и клеммой B, то счетчик будет показывать ноль, и вы также получите звуковой сигнал.Если нет соединения, вы не получите звуковой сигнал.

How to check continuity with Multimeter

В приведенном ниже видео показано , как проверить целостность цепей и как обнаружить разрыв соединения .

Как измерить сопротивление с помощью мультиметра:

Одним из наиболее используемых и неизбежных компонентов в электронике являются резисторы. Существует широкий спектр доступных резисторов в зависимости от их номинальной мощности и значения сопротивления, значение каждого резистора будет упомянуто с помощью цветовых кодов.Важно научиться считывать значение резисторов с помощью цветового кода, но в некоторых случаях трудно прочитать цвет. В этих случаях мы можем использовать мультиметр, чтобы легко прочитать значение сопротивления резистора.

Измерение сопротивления с

по с помощью мультиметра убедитесь, что черный щуп находится в слоте COM, а красный щуп в V-слоте. Теперь поверните ручку к символу Сопротивления. Опять же, у нас есть диапазоны от 200Ω до 2MΩ, выберите тот, который вы хотите, здесь на рисунке ниже я помещаю его на значение 20k.Вы всегда можете попробовать разные диапазоны, чтобы получить правильный диапазон, который подходит для вашего резистора.

How to measure resistance with multimeter

В приведенном ниже видео показано , как мы можем измерить значение сопротивления с помощью мультиметра . Измеренное значение не будет точным; это можно просто использовать как приближение. Также, если резистор находится внутри цепи, мы не должны измерять сопротивление с помощью мультиметра, так как он покажет неправильные значения.

Как проверить компоненты, используя диодный режим:

Еще одним интересным режимом в мультиметре является режим Diode.Вы никогда не задумывались, если светодиод / диод в вашей цепи в рабочем состоянии, или какого цвета ваш светодиод может светиться при питании! Не думайте, что переведите свой мультиметр в диодный режим и проверьте его в кратчайшие сроки. Вы проверяете полярность вашего светодиода и даже заставляете его светиться, чтобы проверить его работу.

Чтобы использовать диодный режим, убедитесь, что ваш черный зонд находится в слоте COM, а красный зонд в V-слоте. Теперь отрегулируйте ручку регулятора на символ диода, как показано на рисунке ниже. Диодный режим и режим сопротивления режима 2K используют одно и то же место, так что не беспокойтесь об этом.Теперь поместите красный зонд на анод и черный зонд на катод светодиода, и он должен зажечь светодиод. Это работает, потому что светодиод также является формой диода, если вы измените полярность, светодиод не будет светиться, то же самое можно использовать для проверки работы диода.

How to check components using diode mode in multimeter

В приведенном ниже видео показано , как мы можем использовать режим диодов для проверки работоспособности светодиодов и диодов . Опять же, этот метод не рекомендуется использовать, когда компоненты находятся в цепи, потому что существующие соединения могут привести к плохому / неправильному результату.

,

Как использовать мультиметр: Полное руководство

Мы можем зарабатывать деньги или продукты от компаний, упомянутых в этом посте.

Мультиметры — это универсальный инструмент для проверки напряжения и тока. Если вы только что приобрели собственный мультиметр, вы, возможно, еще не знаете, как его использовать. Мы собрали подробное руководство о том, как использовать мультиметр для начала работы.

Мы обсудим основные принципы безопасности, советы по повышению эффективности мультиметра, а также основные инструкции по эксплуатации.Когда вы закончите, вы сможете использовать мультиметр как профессионал. Это руководство не содержит никаких рекомендаций по покупке мультиметра или какой марки вы должны купить. Если вы заинтересованы в том, какой мультиметр мы рекомендуем, проверьте наше лучшее руководство по мультиметру.



Прежде чем мы пойдем дальше в изучении того, как использовать мультиметр, вы должны понять основы этой машины.

How to use a multimeter


Что такое мультиметр?

Мультиметр также может называться вольтметром.Это устройство, которое используется для измерения тока, напряжения и сопротивления. Вы найдете аналоговые или цифровые мультиметры, но большинство аналоговых мультиметров начинают устаревать на рынке. Вместо этого они обычно заменяются цифровыми версиями.

Эти ручные инструменты используются для обнаружения электрических неисправностей. Несмотря на то, что они используются в различных отраслях промышленности, электрики считают их наиболее полезными для устранения неполадок, связанных с цепями, приборами, системами электропроводки и блоками питания. Вы также найдете их в инструментальной панели механика для проверки электрических систем и компонентов автомобиля.


Для чего вы можете использовать мультиметр?

Есть много причин, по которым человек использовал бы мультиметр. Вот некоторые из наиболее распространенных целей:

  • Измерения напряжения
  • DMM внутренняя температура
  • Текущие измерения
  • Измерение постоянного тока
  • Измерение сопротивления с постоянным напряжением
  • Измерение сопротивления с постоянным током
  • Измерение времени
  • Емкость (Фарады)
  • децибел
  • Частота (Гц)


Понимание переменного и постоянного тока

Прежде чем вы научитесь пользоваться мультиметром, вам необходимо понять разницу между переменным и постоянным током.Переменного тока является коротким для переменного тока. Это ток, используемый в вашей семье, который обеспечивает питание ваших приборов и освещения. Переменный ток — это электрический ток, который периодически меняет направление.

Переменный ток сильно отличается от постоянного тока, потому что постоянный ток движется только в одном направлении. Это общий ток, который вы обнаруживаете в аккумуляторах или при запуске электроники от автомобильного аккумулятора. Мультиметры способны измерять как постоянный, так и переменный ток.


Основные символы, найденные на мультиметре

Несмотря на то, что вы можете найти мультиметры, которые стоят до нескольких сотен долларов, давайте сначала обсудим более дешевую базовую модель.Когда вы только учитесь пользоваться мультиметром, базовая модель предоставит вам все необходимое. Большинство моделей будут иметь три основные области:

  • Напряжение
  • AC измерение
  • Ом

Секция напряжения мультиметра измеряет разницу электрического потенциала. Большинство устройств предлагают диапазон от 200 милливольт до 600 вольт.

Измерение переменного тока будет считываться от 200 миллиампер до 600 вольт.

Ом используются для измерения сопротивления электричества.Чем выше вы читаете, тем больше у вас сопротивления. Это означает, что электричеству труднее течь через него.

С каждым отрядом вы также должны получить два отведения: черное или отрицательное и красное или положительное.

How to use a multimeter: Black and Red Wiring


Когда вы покупаете новый мультиметр, вы столкнетесь с двумя основными вариантами: аналоговым или цифровым мультиметром. Каковы различия между этими двумя?

Аналоговые мультиметры

Аналоговый мультиметр основан на микроамперметре, который перемещается по шкале.Они относительно недороги, но часто их трудно прочитать точно. С ними нужно обращаться осторожно, потому что их легко повредить даже при небольшом падении.

Они не будут такими точными, как цифровой измеритель при использовании вольтметра. Они, однако, отлично обнаруживают медленные изменения напряжения, потому что вы увидите движение стрелки на шкале.

Преимущества аналогового мультиметра:

  • Отличный вариант, когда вам нужен диапазон. Это идеально для использования с колеблющимися сигналами.
  • Батареи не нужны, и вам не нужен источник питания.
  • Они не перегреваются. Это идеально, когда вы работаете на улице или в теплом климате.
  • Когда вы случайно подключили устройство к неправильной полярности, вам не нужно доверять экрану, чтобы сказать вам об этом. Игла зафиксирует и предупредит вас об ошибке. Это также полезно, если показания напряжения не правильные.
  • При настройке цепи на минимальное и максимальное показания стрелка четко показывает изменения.
  • Аналоговый мультиметр идеально подходит, когда вам не нужно больше трех цифр разрешения.
  • Аналоговые мультиметры, как правило, дешевы и легко заменяются при необходимости.
  • Идеально подходит для быстрого тестирования диодов или просто для решения основных задач.
  • Эти счетчики достаточно долговечны и могут прослужить долгие годы при надлежащем уходе.

Недостатки аналогового мультиметра:

  • Они не предлагают так много расширенных функций.
  • Легко ошибиться в результатах.
  • Их легче повредить, потому что игла хрупкая. Одного его падения достаточно, чтобы потребовать новый счетчик.
  • Легко выбрать неправильный масштаб.
  • Аналоговые мультиметры, как правило, не так точны.
  • Возможно, вам придется заняться математикой. Большинство конверсий нужно будет сделать самостоятельно.

Цифровые мультиметры

Большинство инженеров-электронщиков будут использовать цифровой мультиметр.Они содержат функции, которые большинству обычных пользователей никогда не понадобятся. Самым большим преимуществом использования цифровой версии является то, что вывод отображается на ЖК-экране. Имейте в виду, что они будут стоить дороже, чем обычный аналоговый мультиметр.

Преимущества цифрового мультиметра

  • Показания являются более точными.
  • Вы не можете неправильно прочитать информацию.
  • Они предлагают функцию автополярности, поэтому вы не можете случайно выбрать неправильную полярность.
  • Измерения записываются быстрее.
  • Они помогают избежать ошибок Параллакса. Это происходит, когда вы смотрите на свой аналоговый измеритель под другим углом и неправильно интерпретируете результаты измерения.
  • Они более долговечны. Большинство моделей устойчивы к царапинам и не страдают от сбоев после падения, как у аналогового аналога. Отчасти это связано с тем, что нет движущихся частей, которые могут сдвигаться.
  • Вам не нужно настраивать ноль.
  • Многие качественные модели можно приобрести менее чем за 50 долларов.
  • Они не весят много или требуют много энергии.
  • Вы можете заблокировать ваши измерения на экране.
  • Доступно больше опций, чем с аналоговым мультиметром.
  • Вы можете выбрать диапазоны, в которых хотите работать.

Недостатки цифрового мультиметра

  • Срок службы батареи может быстро истощиться благодаря цифровому дисплею. Кроме того, экран может быстро тускнеть. Тусклый экран затрудняет использование на улице.
  • Ошибки могут возникать при переходных процессах или колебаниях.
  • Они могут перегреться. Это чаще встречается при работе на открытом воздухе в течение длительных периодов времени.
  • Превышение ограничения по напряжению может повредить инструмент.
  • АЦП имеет ограничение по длине слова, что может увеличить вероятность ошибок.

Использование цифрового мультиметра против аналогового мультиметра

Принимая во внимание все различия, которые я изложил для вас в отношении двух разных устройств, важно отметить, что существует значительное отличие в том, как использовать цифровой мультиметр от того, как использовать аналоговый мультиметр.

Очевидно, что цифровой мультиметр имеет ЖК-дисплей, который облегчает чтение. Это правда, если вы не стоите на солнце или экран не тускнеет. Тогда может быть трудно читать цифры. Для сравнения, аналоговый мультиметр может быть таким же трудным для чтения, если вы не смотрите на него под правильным углом.

Еще одна большая разница в использовании двух различных версий — это проблема с блоком питания. С аналоговым мультиметром вам не нужно никакого питания для управления устройством.С цифровым мультиметром вам потребуется либо питание от батареи, либо от сети переменного тока.


Какой мультиметр вам подходит?

Изучив все преимущества и недостатки каждой модели, вы сможете определить, какая из них будет работать лучше для вас. Модель, с которой вы работаете, зависит от того, какие показания и характеристики важны для ваших задач.

Покупка аналогового мультиметра, как правило, лучший вариант для случайных, базовых работ. Если вы занимаетесь профессией, требующей постоянного использования мультиметра, вам лучше вместо этого инвестировать в высококачественную цифровую машину.

Для обзора различий между цифровым или аналоговым мультиметром — рассмотрите это видео


Как уже упоминалось ранее, вы можете приобрести много разновидностей мультиметров. Большинство моделей, которые понадобятся обычному человеку, будут довольно простыми. Если вы работаете электриком, механиком или другим специалистом, который регулярно работает с электроникой, вам может потребоваться более продвинутый прибор.

Давайте кратко рассмотрим некоторые из дополнительных функций, которые вы можете найти в мультиметре.

Многие современные машины будут иметь возможность измерять частоту, температуру, давление и емкость. Существуют также модели с графическим дисплеем, который показывает измерения переменного тока в режиме реального времени. Эта функция полезна для отображения неровностей в волновом сигнале.

Глядя на современные мультиметры, вы заметите, что многие из них также имеют функцию регистрации данных. Это дает вам возможность измерять данные в течение более длительных периодов времени.

Другие устройства предлагают фильтр нижних частот, который полезен при поиске неисправностей моторных приводов.Этот фильтр блокирует нежелательные напряжения выше 1 кГц при измерении переменного напряжения или частоты.

Режим с низким импедансом не позволяет измерять любые призрачные напряжения во время работы. Это позволяет достичь точного измерения с точными показаниями.

Наконец, вы можете найти функцию компенсации смещения на некоторых устройствах. Это умная способность Ом и обеспечивает превосходную точность при определенных условиях. Он проверяет сопротивление с двумя различными токами, которые применяются.С помощью этой функции он определяет наличие напряжения смещения во входной цепи.

Важно учитывать, будут ли эти функции когда-нибудь важны для вас в будущем. Если это так, вы хотите думать о будущем и покупать соответственно.


Теперь, когда мы рассмотрели все основы, самое время обсудить, как использовать мультиметр. Я буду держать это руководство сфокусированным на вашем основном мультиметре, чтобы упростить его. Давайте начнем с обсуждения различных частей мультиметра и их целей.

Using a multimeter

Детали мультиметра

Ваш мультиметр состоит из трех основных частей:

  • Порты
  • Ручка выбора
  • Дисплей

Ваш дисплей будет иметь четыре цифры, а также возможность отображать отрицательный знак при необходимости. Некоторые мультиметры оснащены дисплеями с подсветкой, которые полезны при работе в условиях низкой освещенности.

Ручка выбора — это та часть, где вы устанавливаете мультиметр для считывания различных измерений, таких как напряжение (В), миллиамперы (мА) тока и сопротивление (Ω).

Два датчика подключены к двум портам, расположенным на передней панели вашего устройства. COM — это аббревиатура от Common и обычно подключается к заземлению или «-» вашей цепи. Этот зонд чаще всего черный, но между красным или черным зондом нет никакой разницы.

10А — это специальный порт, используемый для измерения больших токов. Это обычно считается больше, чем 200 мА.

mAVΩ — это порт, к которому обычно подключается красный зонд. С помощью этого порта вы измеряете ток (до 200 мА), сопротивление (Ω) и напряжение (V).Вы заметите, что датчики имеют разъем типа «банан» на конце. Это подключается к мультиметру. На самом деле, вы можете использовать любой зонд с банановой пробкой.

Если вы когда-либо хотели видеть внутри мультиметра, не разбирайте свое! Проверьте это видео вместо


Типы пробников

Мультиметры

имеют много разных типов зондов. Вот несколько самых распространенных:

  • Banana to IC Hook : Крючки IC отлично подходят для небольших микросхем и ножек микросхем.
  • Банановые зажимы для аллигатора : Этот набор кабелей подключается к большим проводам или контактам на макете. Используйте их при выполнении долгосрочного теста, чтобы вам не приходилось удерживать датчики на месте, пытаясь манипулировать схемой.
  • Банан для тестирования зондов : Дешевый в замене и распространенный вариант.
  • Banana to Tweezer : При тестировании SMD-компонента пинцет удобен.

Измерительное напряжение

Одной из наиболее распространенных вещей, для которых используется мультиметр, является измерение напряжения.Фактически, первое, что люди хотят знать, это как использовать мультиметр для проверки напряжения. Как начинающий пользователь, вы можете быть обеспокоены выбором правильной настройки напряжения. К счастью, выбор значения напряжения, слишком низкого для напряжения, которое вы планируете измерять, не имеет большого значения. Метр будет просто отображать 1 вместо.

Это ошибка, когда вы перегружаете счетчик или он выходит за пределы допустимого диапазона. Просто измените настройку на следующую наибольшую сумму и попробуйте снова.

По сути, вы хотите выбрать напряжение, которое выше, чем вы планируете измерять.Например, 20 В позволит вам измерять в диапазоне от 2,00 до 19,99 вольт.


Тестирование аккумулятора

Вам интересно, как использовать мультиметр для проверки батареи? Давайте проверим это на батарее АА для простого первого урока. Следуйте этим инструкциям, чтобы начать работу с вашим устройством.

1. Подключите черный зонд к COM.

2. Подключите красный зонд к mAVΩ.

3. Установите мультиметр на «2 В» в диапазоне постоянного тока.Помните, что большинство портативных электронных устройств используют постоянный ток, а не переменный ток.

4. Теперь вы хотите подключить черный зонд и заземление батареи или ‘-’.

5. Подключите красный зонд к источнику питания или «+».

6. Аккуратно сожмите щупы и приложите небольшое давление к положительным и отрицательным клеммам батареи типа АА.

7. Если это новая батарея, результаты должны отображаться на дисплее около 1,5 В или выше.

Если вы переключите красный и черный зонды, ничего страшного не произойдет.Вместо этого вы просто получите отрицательное значение 1,5 В.


Испытательные схемы

При измерении других форм напряжения обязательно следуйте этим простым рекомендациям:

1. Установите измеритель на соответствующий диапазон. Напряжение постоянного тока — это V с прямой линией, в то время как AC — это V с волнистой линией.

2. Запишите точки соприкосновения. При измерении контуров вы увидите черную метку или букву N для нейтрали и красную метку или буквы A или L для активного.Возьмите черный зонд и поместите его в нейтральное положение, пока красный зонд переходит в активную точку.

3. Ваши показания появятся на ЖК-дисплее цифрового мультиметра, или вы можете вручную прочитать результаты с вашего аналогового устройства.

Это говорит о том, что на элементе оборудования имеется соответствующее напряжение, и указывает, есть ли проблема. Также возможно тестировать различные части схемы. Это называется узловым анализом и является основным способом выполнения схемного анализа.

Измерение напряжения в цепи показывает, какое напряжение требуется каждому компоненту. Это не то, что собирается делать большинство новичков, поэтому лучше не беспокоиться об этом сейчас.


Измерительное сопротивление

Еще одна функция мультиметра — проверка сопротивления. Убедитесь, что вы установили для своего устройства настройку Ом, отмеченную как Ω на вашем диске. Вы также захотите выбрать подходящий диапазон, если ваш счетчик предлагает такой выбор. Измеряйте сопротивление только в том случае, если деталь не подключена напрямую к цепи.

Вот несколько простых советов, которые помогут вам пройти процесс:

1. Выберите случайный резистор и установите мультиметр на 20 кОм.

2. Прижмите щупы к ножкам резистора, одновременно прикладывая то же давление, что и при нажатии клавиши на клавиатуре.

3. Измеритель должен прочитать одно из трех значений: 0,00, 1 или значение резистора.

Если счетчик показывает 0,98, резистор имеет значение 980 Ом или около 1 кОм.Важно помнить, что вы находитесь в режиме 20 кОм или 20 000 Ом. Вам нужно переместить десятичное число на три позиции вправо.

Если мультиметр показывает 1 или отображается OL, это просто означает, что он перегружен. Переключитесь на более высокий режим, такой как режим 200 кОм или режим 2 мОм (мегаом). Если мультиметр показывает 0,00 или близко к нулю, уменьшите режим до 2 кОм или 200 Ом.

Измерение сопротивления не идеально. Температура может сильно повлиять на показания сопротивления.


Измерительный ток

Существует два основных способа измерения тока.Один из них является основным и простым методом, а другой может быть довольно сложным.

Если ваш мультиметр оснащен усилителем в виде зажима, задача будет простой и легкой. Просто установите шкалу счетчика на силу тока и наденьте зажим на линию. Тогда это просто вопрос чтения счетчика.

Если у вас нет усилителя в виде зажима, все равно возможно считывание тока. Вам понадобятся зажимы в стиле аллигатора, потому что работа со стандартными пробниками может оказаться довольно громоздкой.

Для начала выполните следующие действия:

1.Вам понадобится дополнительный кусок провода.

2. Вытяните провод VCC, который ведет к резистору, из блока. Добавьте запасной провод там, где он был подключен, затем подключите щуп от контакта питания на блоке питания к резистору. Это разрывает цепь.

3. Вставьте мультиметр в линию, чтобы он мог измерять ток, протекающий через плату.

4. Наберите соответствующие настройки и измерьте ток.

Перегрузка по току может привести к перегоранию предохранителя, а не только к показу перегрузки.Из-за этого вам нужно быть осторожным с вашими выборами.

Также важно отметить, что ваш мультиметр в настоящее время действует как кусок провода. Он завершил цепь и может включиться. Первые несколько раз могут быть хитрыми, когда вы освоите этот навык. Не беспокойтесь слишком сильно, если вы перегорели, это случается!


Тестирование непрерывности

Не все мультиметры могут проверять непрерывность, поэтому вы не сможете выполнить этот тест. Проверка непрерывности относится к проверке сопротивления, возникающего между двумя точками.При низком сопротивлении две точки соединены электрически, и поэтому ваш аппарат будет издавать звуковой сигнал. Если сопротивление больше, цепь разомкнута, и у вас не будет сигнала. Вот как вы узнаете, правильно ли установлены соединения между двумя точками. Вы также можете использовать этот тест, чтобы обнаружить, если есть две точки, которые не должны быть связаны.

Для начала выполните следующие действия:

1. Установите мультиметр в режим непрерывности. Ищите символ диода с окружающими его волнами распространения.Это может выглядеть как звук, исходящий из динамика.

2. Соедините щупы вместе. Ваш мультиметр должен издавать звук.

3. Отключите систему, прежде чем проверять непрерывность.

4. Используйте щупы, чтобы проткнуть два отдельных заземляющих контакта. Это должно дать вам тон, указывающий на соединение. Затем подключите пробники от контакта VCC на микроконтроллере к VCC, расположенному на вашем источнике питания. Если издаётся тональный сигнал, питание передается на микроконтроллер.Если тона нет, вам нужно найти разрыв в проводе, линии или макете.

Если система не работает должным образом, тестирование целостности поможет вам устранить проблему.

Для получения дополнительной информации о том, как использовать мультиметр, обязательно посмотрите это информативное видео:


Помимо способов, которыми я показал вам использование мультиметра, есть и другие цели, которые могут вас заинтересовать. Это особенно актуально для различных отраслей промышленности, которые требуют использования мультиметра для выполнения задачи.

Other Uses of Multimeters

Как использовать мультиметр для проверки автомобильного аккумулятора?

Важно, чтобы все знали, как использовать мультиметр для проверки автомобильного аккумулятора. С использованием цифрового мультиметра это просто сделать.

1. Сначала установите мультиметр на 20 Вольт постоянного тока.

2. Поместите отрицательную клемму аккумулятора вместе с отрицательным датчиком расходомера.

3. Поместите положительную клемму аккумулятора вместе с положительным датчиком расходомера.

4. Попросите друга включить фары, чтобы вы могли приложить небольшую нагрузку к батарее.

5. Проверьте показания.

Обычно значение 12,5 или выше означает, что ваша батарея заряжена хорошо. Чтение около 12,3 означает, что у вас есть 75% заряда или близко к нему. Значение 11,8 или ниже означает, что заряд батареи составляет 25% или менее.

Низкое значение может означать, что вам нужно медленно заряжать аккумулятор. Если это не решает проблему, замените батарею.

Существуют и другие способы использования мультиметра с автомобильным аккумулятором, хотя они являются более продвинутыми. К ним относятся:

  • Проверка заряда аккумулятора и общего состояния здоровья
  • Проверьте клеммы аккумулятора
  • Выполните тест на утечку батареи

Как использовать мультиметр для проверки предохранителя?

Большинство людей вступят в контакт с предохранителями в какой-то момент своей жизни. Позвольте мне показать вам, как использовать мультиметр для проверки предохранителя.

1. Выключите устройство и отключите питание.

2. Теперь вы можете безопасно извлечь предохранитель из устройства.

3. Включите свой счетчик и установите его.

4. Поместите один вывод на каждый конец предохранителя и посмотрите на результаты.

Когда вы используете мультиметр для измерения омов, показания должны совпадать с показаниями, указанными при касании двух выводов мультиметра вместе. Если этот предохранитель перегорел, ваш мультиметр не будет ничего читать или на дисплее будет отображаться O.Л.

Если вы настроили мультиметр на измерение непрерывности, то ваш измеритель должен подавать непрерывный звуковой сигнал, пока вы держите выводы на концах предохранителя. Это означает, что цепь завершена. Если этого не происходит, предохранитель перегорел.


Теперь, когда мы рассмотрели различные типы мультиметров и их основное использование, пришло время перейти к некоторым другим фактам, которые вы должны знать.

Давайте начнем с обсуждения правил безопасности при использовании вашего нового мультиметра.

Советы по безопасности в отношении вашего мультиметра

Недостаточно научиться пользоваться мультиметром, но также важно, чтобы вы делали это безопасно.Начните с выбора правильного инструмента для ваших нужд. Вам нужна машина, подходящая для нужного вам места измерения.

Физическая инспекция

Когда вы будете готовы использовать мультиметр, важно, чтобы вы осмотрели прибор перед запуском. Проведите тщательный физический осмотр и поищите любые признаки повреждения. Вы не хотите предполагать, что устройство работает правильно. Когда вы не используете мультиметр, прибор и датчики должны храниться в защитном футляре.

Затем перейдите к проверке тестовых зондов. Потратьте время, чтобы убедиться, что они покрыты кожухом и нет никаких физических повреждений. Когда вы вставляете датчики в гнезда, ваше соединение должно быть надежным и надежным.

Во время осмотра зондов обязательно проводите их между пальцами, чтобы не повредить изоляцию. Поврежденные датчики не подлежат ремонту; Вы должны заменить их. Никогда не пытайтесь использовать поврежденные датчики.

Избегайте поражения электрическим током

Подходя к любому компоненту, предположите, что он находится под напряжением и способен вас шокировать.Организм человека может стать частью электрического тока при работе с электрическими компонентами.

  • Тяжесть шока будет зависеть от:
  • Количество электрического тока
  • Путь тока через тело
  • Время, в течение которого тело подвергается воздействию электрического потока.
  • Общее состояние кузова

Чтобы избежать этих опасных ситуаций, примите следующие меры предосторожности:

  • Используйте средства индивидуальной защиты.Это включает перчатки, головные уборы и резиновые коврики с изоляцией. Это необходимый шаг, особенно если вы работаете с незащищенными или находящимися под напряжением электрическими цепями с общим напряжением более 50 В.
  • Не проводите измерения во влажной или влажной среде.
  • Не работай один.
  • Знайте о любых атмосферных опасностях в области, таких как воспламеняющаяся пыль.
  • Следите за своим мультиметром, чтобы убедиться, что в напряжении есть неровности, которые могут стать небезопасными.

Понимание различных опасностей

Существует много опасностей, связанных с использованием вашего мультиметра.Вот некоторые, о которых вы должны знать.

Переходное перенапряжение — это происходит при скачке напряжения. Это может быть скачок энергии, но он способен достигать тысяч вольт. Распространенными виновниками являются двигатели, нефильтрованное электрооборудование и удары молнии.

Дуга мигает — Это происходит, когда электрический ток разряжается через воздушный зазор. Чаще всего это вызвано избыточным напряжением, которое ионизирует воздух между двумя проводниками, или случайным контактом между двумя проводниками.Это может произойти, когда переходный процесс в линии электропередачи происходит одновременно с использованием цифрового мультиметра.


Понять рейтинг CAT

Как уже говорилось ранее, очень важно, чтобы вы выбрали инструмент, основанный на самой высокой категории, для которой вы можете когда-либо его использовать. Оценка CAT — это измерение того, что может выдержать ваш мультиметр. Как правило, чем ближе вы находитесь к источнику питания, тем выше будет номер CAT. Таким образом, с учетом этого большинство наружных сетевых проводников имеют класс CAT IV.

Вот различные оценки CAT и общие требования для каждого:

CAT I — Это относится к оборудованию, которое не подключено к магистрали.

CAT II — Это будет нагрузка, подключенная к вашей однофазной розетке. Они включают в себя портативные инструменты, приборы и аналогичное оборудование. Требование заключается в том, что розетки находятся на расстоянии более 30 футов от источника CAT III или 60 футов от источника CAT IV.

CAT III — Это трехфазное распределение, включающее однофазное коммерческое освещение.Чаще всего это встречается в системах освещения в больших зданиях, оборудовании в стационарных установках и фидерах или коротких ответвлениях.

CAT IV — Это также трехфазное подключение к сети или любой наружный проводник. Он ограничен только вспомогательным трансформатором, который питает цепь. CAT IV находится там, где установлены низковольтные подключения к электросети. Вы также найдете их на счетчиках электроэнергии и в воздушных линиях.

Для получения дополнительной информации о CAT Ratings обязательно посмотрите это информативное видео на YouTube


Замена предохранителя

Очень часто перегорает предохранитель в вашем устройстве, особенно когда вы все еще учитесь использовать мультиметр.Иногда счетчик будет показывать 0,00, или он не включится нормально. Это индикаторы того, что вам нужен новый предохранитель. К счастью, вы только смотрите на инвестиции в 1 доллар, чтобы начать работу.

Для устранения проблемы выполните следующие простые действия:

1. С помощью мини-отвертки выньте винты.

2. Снимите пластину аккумулятора и аккумулятор.

3. За пластиной аккумулятора должно быть два винта; удалите их также.

4. Слегка приподнимите лицо мультиметра.

5. Сдвиньте лицо вбок, чтобы освободить крючки, обнаруженные на нижнем крае лица. Делай это осторожно.

6. Сними лицо.

7. Мягким подъемным движением удалите предохранитель. Это должно выскочить легко.

8. Замените предохранитель на правильный тип. Никогда не устанавливайте предохранитель на 10 А там, где должно быть 200 мА.

9. Теперь вы можете собрать свой мультиметр и вернуться к работе. Довольно просто!


История мультиметра

Вы когда-нибудь задумывались, откуда появился мультиметр? Википедия дает глубокую историю, но вкратце, вот история.

В 1820 году гальванометр был первым доступным устройством обнаружения тока с подвижным указателем. Они использовались специально для измерения напряжения и сопротивления. К сожалению, они были медленными и не практичными для использования в полевых условиях.

Мультиметры были тогда изобретены в начале 1920-ых, поскольку потребность в работе над радиоприемниками и ламповой электроникой стала необходимой. Инженер британского почтового отделения Дональд Макади приписывает создание первого мультиметра. Его прибор измеряет амперы, омы и вольт и был помечен многофункциональным измерителем.В конце концов, он стал известен как Авометр.

В 1923 году для производства Avometer была основана компания по автоматической намотке катушек и электрооборудованию, также известная как ACWEECO. Даже после этого изобретения мистер МакАди продолжал работать на почте до выхода на пенсию. Привет сын присоединился к ACWEECO и стал техническим директором. Первый Avometer был продан в 1923 году, и многие функции оставались частью дизайна, пока не была продана последняя модель 8.


Мы обсудили много информации о том, как использовать мультиметр с вами.К настоящему времени вы должны быть готовы выйти и купить свой собственный. Вот несколько вещей, которые следует учитывать, прежде чем решить, какой мультиметр лучше для вас.

Особенности — Приобретая мультиметр на основе функций, имейте в виду что-то. Вам нужен блок, который прослужит вам много лет. Подумайте обо всем, что вы можете сделать со счетчиком в будущем, и приобретите его соответствующим образом. Не соглашайтесь на базовую модель только потому, что это все, что вам нужно сейчас. Кроме того, подумайте, хотите ли вы цифровую или аналоговую версию.

Цена — Есть множество доступных бюджетных моделей, если вам нужно следить за своими расходами. Это будут общие модели, которые выполняют просто основные функции. Они также, вероятно, не будут откалиброваны, что вам нужно будет делать раз в год. Для сравнения, вы можете легко потратить несколько сотен долларов на единицу, но вам может не понадобиться что-то настолько экстравагантное.

Бренд — Ваше следующее решение — какой бренд купить. Есть несколько брендов, которые стали известны как лучшие варианты, такие как Fluke, Innova, Extech, Klein и Mastech.Оцените каждую модель и определите, есть ли в ней нужные вам функции. Также полезно тратить время на чтение отзывов от других клиентов. Имейте в виду, что вам, возможно, придется потратить больше денег, чтобы получить мультиметр от известного бренда, но это того стоит.


Это было много материала, чтобы узнать о том, как использовать мультиметр, но захватывающе, не так ли? Мультиметры являются бесценным инструментом, который может использовать любой. Если вы хотите проверить свой автомобильный аккумулятор, предохранитель или он нужен вам как профессионал, вам всегда подойдет мультиметр.

Потратьте время на изучение вашей следующей покупки, и вы будете благодарны, что сделали. Кроме того, не забывайте всегда работать с мультиметром с учетом соображений безопасности. Электричество опасно и может повредить вам в любой момент.

Последнее обновление:

.
Цифровой мультиметр с автоматическим изменением дальности РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Автономный цифровой мультиметр

AutoRanging Digital MultiMeter Руководство пользователя Цифровой мультиметр AutoRanging Model No. 82139 ПРЕДУПРЕЖДЕНИЕ. Перед использованием данного продукта прочтите, примите во внимание и соблюдайте правила безопасности и инструкции по эксплуатации, приведенные в данном руководстве.Техобслуживание Техобслуживание

Дополнительная информация

Ручной ранжирование MultiMeter

Manual Ranging MultiMeter Руководство пользователя Руководство по настройке MultiMeter Model 82345 ПРЕДУПРЕЖДЕНИЕ. Перед использованием данного продукта прочтите, примите во внимание и соблюдайте правила безопасности и инструкции по эксплуатации, приведенные в данном руководстве. Безопасность! Операция! Обслуживание!

Дополнительная информация

10 Мультиметр.Руководство пользователя

10 Multimeter. Users Manual 10 Multimeter Руководство пользователя 1991-2001 Fluke Corporation. Все права защищены. Отпечатано в США. Все названия продуктов являются товарными знаками соответствующих компаний. 10 МУЛЬТИМЕТР m m Mk ВЫБРАТЬ ДИАПАЗОН ВЫКЛ VDC VAC

Дополнительная информация

7 ФУНКЦИОНАЛЬНЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР

7 FUNCTION DIGITAL MULTIMETER 7 ФУНКЦИОНАЛЬНЫЙ ЦИФРОВОЙ МУЛЬТИМЕТР 90899 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ 3491 Mission Oaks Blvd., Camarillo, CA 93011 Посетите наш веб-сайт по адресу http://www.harborfreight.com Авторские права 2004 принадлежат Harbor Freight Tools. Все права

Дополнительная информация

UT202A Руководство по эксплуатации. содержание

UT202A Operating Manual. Contents Название Содержание Обзор страницы Распаковка Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Структура счетчика Функциональные кнопки и автоматическое отключение питания Символы дисплея

Дополнительная информация

ВВЕДЕНИЕ МЕРЫ БЕЗОПАСНОСТИ /

INTRODUCTION SAFETY PRECAUTIONS/ Титульный лист №ВВЕДЕНИЕ … 1 БЕЗОПАСНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ / ПРЕДУПРЕЖДЕНИЯ ………. ……. 1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ………………………….. 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ ….. …………….. 6

Дополнительная информация

Основные электрические концепции

Essential Electrical Concepts Основные понятия в области электротехники Введение Современные транспортные средства включают в себя множество электрических и электронных компонентов и систем: Аудио фонари Навигация Управление двигателем Управление коробкой передач Торможение и тяга

Дополнительная информация

Семифункциональный цифровой мультиметр

Seven function digital multimeter Семифункциональный цифровой мультиметр 98025 Руководство по настройке и эксплуатации. Распространяется исключительно компанией Harbor Freight Tools.3491 Mission Oaks Blvd., Camarillo, CA 93011 Посетите наш веб-сайт по адресу: http://www.harborfreight.com

Дополнительная информация

HVAC клещи. Руководство пользователя

HVAC Clamp Meter. Users Manual 902 HVAC Clamp Meter Руководство пользователя PN 2547887 Май 2006 г. Ред. 1, 3/07 2006-2007 Fluke Corporation. Все права защищены. Напечатано в Китае. Имена всех продуктов являются торговыми марками соответствующих компаний. LIMITED

Дополнительная информация

Модель UT58A / B / C: РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Model UT58A/B/C: OPERATING MANUAL Оглавление Заглавная страница Обзор Распаковка Проверка Информация о безопасности Правила безопасной эксплуатации Международные электрические символы Структура счетчика Функциональные кнопки поворотного переключателя Отображаемые символы

Дополнительная информация

Зажим заземления на тестере

Ground Resistance Clamp On Tester РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Зажим сопротивления заземления на тестере МОДЕЛЬ 382357 Введение Поздравляем с приобретением Extech s 382357 Тестера сопротивления заземления.Этот зажим на устройстве позволяет пользователю измерить землю

Дополнительная информация

Что такое мультиметр?

What is a multimeter? Что такое мультиметр? Мультиметр — это прибор, используемый для измерения напряжения, сопротивления и тока в электронике и электрооборудовании. Он также используется для проверки непрерывности между двумя точками, чтобы убедиться, что

Дополнительная информация

Оглавление.Номер страницы

Table of Contents. Page No. Оглавление Название Страница № ВВЕДЕНИЕ … 2 МЕРЫ БЕЗОПАСНОСТИ / S … 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ … 8 ПРОЦЕДУРЫ ИСПЫТАНИЙ … 10 ВСПОМОГАТЕЛЬНЫЕ ФУНКЦИИ … 17 ЗАМЕНА БАТАРЕИ И ПРЕДОХРАНИТЕЛЕЙ.

Дополнительная информация

Оглавление. заглавие

Table of Contents. Title Содержание Название Страница № ВВЕДЕНИЕ … 2 МЕРЫ БЕЗОПАСНОСТИ / ПРЕДУПРЕЖДЕНИЯ … 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ… 3 ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ … 8 ПРОЦЕДУРЫ ИСПЫТАНИЙ … 10 ВСПОМОГАТЕЛЬНЫХ ФУНКЦИЙ … 17 БАТАРЕЯ И ПРЕДОХРАНИТЕЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ

Дополнительная информация

Модель UT71A / B РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Model UT71A/B OPERATING MANUAL Модель UT71A / B. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ ГЛАВА НАЗВАНИЕ СТРАНИЦА 1. 2. Перед началом работы Обзор Распаковка Информация о безопасности Правила безопасности при безопасной эксплуатации Международные электрические символы Знакомство с машиной Поворот

Дополнительная информация

Зажим AC / DC тока i410 / i1010

i410/i1010 AC/DC Current Clamp / i1010 Инструкция по эксплуатации токовых клещей переменного / постоянного тока Информация по безопасности XW Прочтите в первую очередь: Информация по технике безопасности Чтобы обеспечить безопасную работу и обслуживание токовых клещей, следуйте этим инструкциям: Прочитайте все, что работает

Дополнительная информация

Комплект 106Усилитель звука 50 Вт

Kit 106. 50 Watt Audio Amplifier Комплект 106 Усилитель звука 50 Вт. Этот комплект основан на удивительном модуле усилителя ИС от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного усилителя класса AB в приложениях класса Hi-Fi

. Дополнительная информация

Транзисторные усилители

Transistor Amplifiers Физика 3330 Эксперимент № 7 Транзисторные усилители осенью 1999 г. Цель Цель этого эксперимента — разработать биполярный транзисторный усилитель с коэффициентом усиления по напряжению минус 25.Усилитель должен принимать вход

Дополнительная информация

Основы цифровых мультиметров

The Basics of Digital Multimeters IDEAL INDUSTRIES INC. Основы цифровых мультиметров Руководство, которое поможет вам понять основные функции и функции цифрового мультиметра. Автор: Патрик С. Эллиотт Инженер по продажам на местах IDEAL Industries,

Дополнительная информация

DLP-PU / E Инструкция по эксплуатации

DLP-PU/E Instruction Manual Руководство по эксплуатации ПЕРЕД ИСПОЛЬЗОВАНИЕМ БЛОКА ПИТАНИЯ Обратите внимание на все предупреждения и предостережения перед использованием устройства.Неправильное использование может привести к поражению электрическим током, повреждению устройства или пожару.

Дополнительная информация

Тестер сопротивления заземления

Ground Resistance Clamp-On Tester Руководство пользователя Испытательный прибор для измерения сопротивления заземления MODEL 382357 Гарантия EXTECH INSTRUMENTS CORPORATION (компания FLIR) гарантирует, что базовый инструмент не будет иметь дефектов в деталях и качестве изготовления для одного

Дополнительная информация

Биполярные транзисторные усилители

Bipolar Transistor Amplifiers Физика 3330 Эксперимент № 7 Осень 2005 г. Биполярные транзисторные усилители Цель Целью этого эксперимента является создание биполярного транзисторного усилителя с коэффициентом усиления по напряжению минус 25.Усилитель должен

Дополнительная информация

SOLAR300N отн. 1.03 21/01/10

SOLAR300N Rel. 1.03 21/01/10 Сертификат фотоэлектрической установки + профессиональный сетевой анализатор Pag 1 of 5 1. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ SOLAR300N SOLAR300N выполняет все тесты на фотоэлектрических установках с использованием выносного блока SOLAR-02, который после предварительного

Дополнительная информация

Цифровой мультиметр с двумя дисплеями

Dual Display Digital Multimeter Цифровой мультиметр с двумя дисплеями GDM-8246 GW INSTEK PART NO.82DM-82460MG1 Это руководство содержит конфиденциальную информацию, которая защищена авторскими правами. Все права защищены. Никакая часть этого руководства

Дополнительная информация

Мультиметр с температурой

Multimeter with Temperature 16 Мультиметр с температурой P Прочтите в первую очередь: Инструкции по технике безопасности. Чтобы обеспечить безопасное использование измерителя, следуйте этим инструкциям: Не используйте измеритель, если счетчик или измерительные провода появляются

Дополнительная информация

Калибровка и обслуживание петли

Loop Calibration and Maintenance Замечание по применению для калибровки и технического обслуживания контуров Введение Контрольно-измерительные приборы требуют периодической калибровки и технического обслуживания для обеспечения их правильной работы.Эта заявка содержит

Дополнительная информация

T + и T + PRO Электрический тестер

T+ and T+ PRO Electrical Tester Инструкция по эксплуатации электрического тестера T + и T + PRO Введение Электрические тестеры Fluke T + и T + PRO (тестер) имеют следующие особенности: измерение напряжения переменного и постоянного тока, от 12 В до 600 В, с или

Дополнительная информация

Содержание. Информация о документе

Contents. Document information Руководство пользователя Содержание Информация о документе… 2 Введение … 3 Предупреждения … 3 Производитель … 3 Описание … Установка … Конфигурация … Устранение неисправностей … 11 Технические данные … 12 Область применения устройства: PCB

Дополнительная информация

Содержание Титульный лист №

Table of Contents Title Page No. Оглавление Заглавная страница № ВВЕДЕНИЕ … 2 БЕЗОПАСНЫЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ / ПРЕДУПРЕЖДЕНИЯ … ………….. 2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ………………………….. 3 ОРГАНЫ УПРАВЛЕНИЯ И ПОКАЗАТЕЛИ…………………. 8

Дополнительная информация

ЦИФРОВОЙ ТЕРМОМЕТР RS

RS DIGITAL THERMOMETER ЦИФРОВОЙ ТЕРМОМЕТР RS 1319A РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ C F MX MN AVG НАЗВАНИЕ СОДЕРЖАНИЕ СТРАНИЦА 1. ВВЕДЕНИЕ … 1 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ … 1 3. НАИМЕНОВАНИЕ ЧАСТЕЙ И ПОЗИЦИЙ … 3 4. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ … 5

Дополнительная информация

Лабораторная работа 3 — Цепи постоянного тока и закон Ома

Lab 3 - DC Circuits and Ohm s Law Лабораторная работа 3: Цепи постоянного тока и закон Ома L3-1 Имя Дата Партнеры Лабораторная работа 3 — Цепи постоянного тока и закон Ома ЦЕЛИ Научиться применять концепцию разности потенциалов (напряжения) для объяснения действия батареи в

Дополнительная информация

Talon VFD / Инвертор Метр

Talon VFD / Inverter Meter Talon VFD / Inverter Meter Патент заявлен.Copyright 2009. Стр. 1 из 37 Содержание Talon VFD / Inverter meter … 1 Содержание … 2 ПРЕДУПРЕЖДЕНИЕ … 3 Краткое описание продукта … 4 Предостережения и теория продукта

Дополнительная информация

Счетчик пресетов Signo 721

Preset Counter signo 721 Самое простое управление Впечатляющий, четкий дисплей с разрешением 48×48 мм. Входная частота до 60 кГц. Простая установка благодаря подключаемым клеммам. ТЕХНИЧЕСКИЕ ДАННЫЕ ОБЩИЕ СВЕДЕНИЯ Дисплей Высота цифр Напряжение питания

Дополнительная информация

4.3-дюймовая резервная камера

4.3-inch Back-Up Camera 4-дюймовая резервная камера TM № модели: PKC0BU4 Руководство пользователя и информация о гарантии Перед использованием данного продукта полностью прочитайте эти инструкции. Сохраните данное руководство для дальнейшего использования. ВВЕДЕНИЕ

Дополнительная информация

Многофункциональное заземление

Multi-Function Ground Многофункциональное сопротивление заземления СОПРОТИВЛЕНИЕ ПОЧВЫ TEster Модель 6470-B Теперь измерьте сопротивление грунта, сопротивление грунта и сопротивление сцеплению одним инструментом! 2- и 4-проводное сопротивление / непрерывность соединения

Дополнительная информация

Установка и руководство пользователя CX Zoner

CX Zoner Installation & User Guide Руководство по установке и эксплуатации CX Zoner Cloud Electronics Limited 140 Staniforth Road, Sheffield, S9 3HF Англия Тел. +44 (0) 114 244 7051 Факс +44 (0) 114 242 5462 электронная почта info @ cloud.веб-сайт co.uk http://www.cloud.co.uk

Дополнительная информация ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
