Индикаторная отвертка: как пользоваться

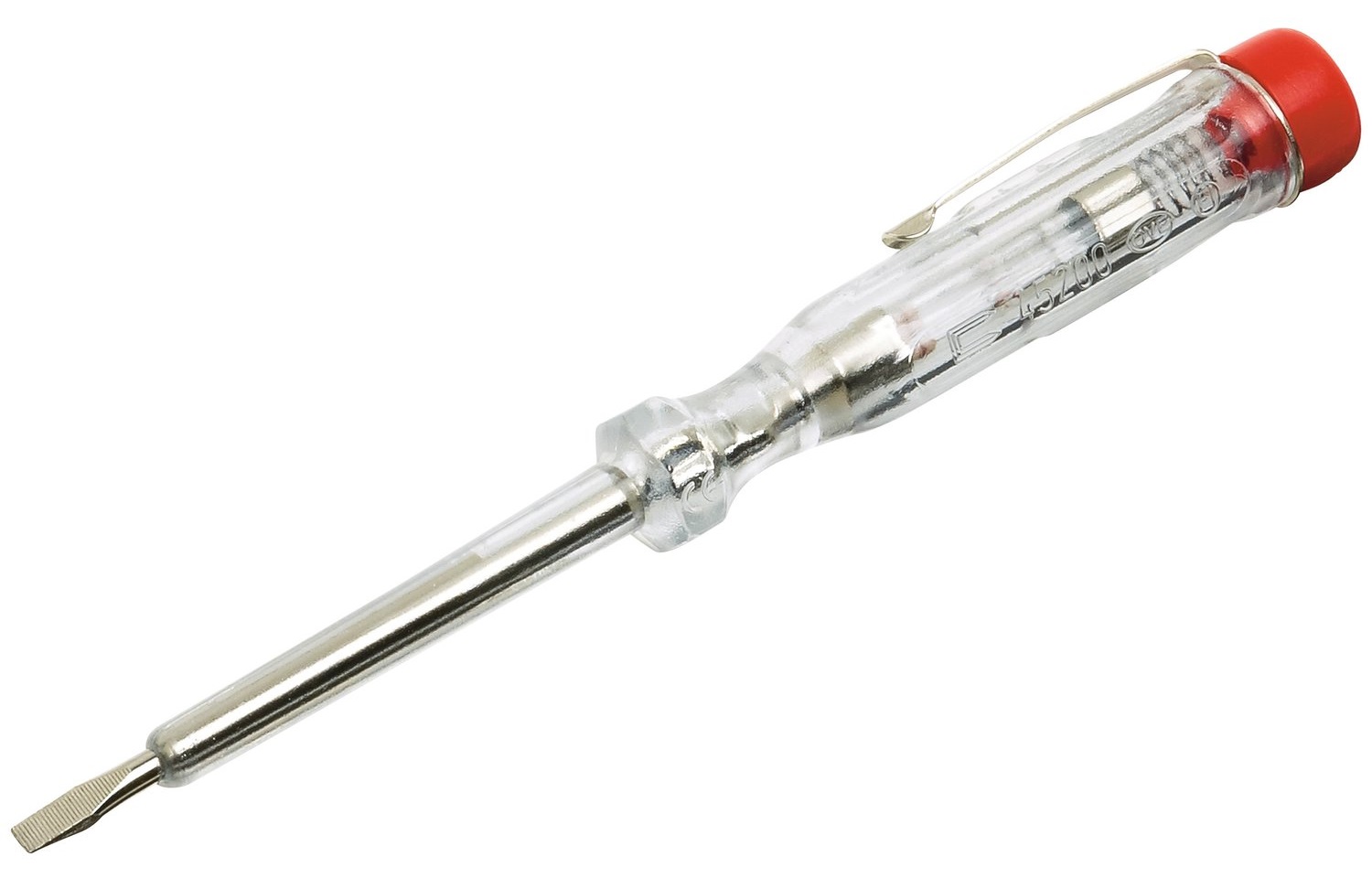

индикаторная отвертка

Индикаторная отвертка

В быту нам постоянно приходится контактировать с электроприборами или с электричеством. Излишне рассказывать о том, что оно небезопасно для человека. Поэтому в каждом доме должен быть простейший прибор, с помощью которого можно было бы легко определить наличие тока в каком-то проводнике, розетке или электрощитке. Это бывает необходимо при замене любого провода, электрического оборудования, при устранении неполадок в электрических цепях. Таким целям служит индикаторная отвертка. С ее помощью можно определить наличие «фазы» и «нуля», найти обрыв провода, проверить работоспособность автомата защиты или пробки.

проверка обрыва нуля с помощью индикаторной отвертки

Перед началом использования необходимо убедиться в исправности индикаторного прибора. Батарейка, от которой работает устройство, позволяет быстро провести проверку. Для этого достаточно коснуться одновременно металлического контакта на рукоятке и жала. Световой индикатор должен загореться. Для проверки устройства, не предусматривающего использование батарейки, нужно коснуться провода под напряжением и металла на рукоятке. Светодиод также загорится, если инструмент исправен.

проверка батарейки на индикаторной отвертке

Отвертка сигнализирует только о наличии фазы в проводнике или ее отсутствие. В этом случае срабатывает световой индикатор. Если индикатор не горит, то провод либо отключен от сети, либо на него подается «ноль».

Как работают различные модели индикаторных отверток?

Отвертка состоит из пластикового корпуса, металлического жала и токопроводящего контакта на рукоятке. Внутрь корпуса встроен ограничивающий резистор, световой индикатор неонового или светодиодного типа. Также могут присутствовать батарейки и пружина для их удержания.

разновидности индикаторных отверток

Индикаторная отвертка без батареек

Простейшая отвертка, без батареек, работает достаточно просто. Ток проходит через жало, затем через ограничивающий резистор и светоиндикатор, после чего замыкается на человеке. Если металлический контакт на рукоятке не будет зажат, то цепь не будет замкнута. Так прибор работать не будет. Достоинство такого аппарата: низкая стоимость, простая конструкция и отсутствие необходимости замены питания. Недостатки: светодиод имеет слабый уровень подсветки, ей можно проверить напряжение только более 60 В. Кроме того, такой отверткой невозможно определить наличие обрыва цепи.

простейшие индикаторные отвертки без батареек

Индикаторная отвертка на батарейках

Это более совершенный инструмент, имеющий яркую лампочку. Удобство работы заключается в том, что для проверки наличия тока достаточно просто коснуться провода жалом, не касаясь металлического контакта на рукоятке. Этим индикатором можно легко проверить обрыв проводки. Для этого нужно зажать металлический контакт, а жалом дотронуться до обесточенного провода. Другой рукой нужно коснуться второго конца этого провода. В случае обрыва индикатор ничего не покажет, а при целом проводе светодиод загорится.

индикаторные отвертки на батарейках

Так можно проверять любые провода. Например, для проверки удлинителя, необходимо отключить его от сети и изготовить металлическую перемычку из куска оголенного провода. Перемычку вставить в одну из розеток удлинителя для замыкания его проводов. Вилку удлинителя нужно взять рукой и удерживать пальцами один контакт, а второго контакта следует коснуться отверткой с зажатым металлическим верхом. Если провод целый, то индикатор отвертки будет светиться.

звуковой и световой сигнал индикаторной отвертки 2

Данную модель можно использовать в качестве индикатора проводки, находящейся под током. То есть, прибор позволяет определить заизолированные провода под напряжением, находящиеся на поверхности стены или заделанные неглубоко в стену. Для поиска провода необходимо взяться рукой за жало отвертки, а ее рукоятку вести вдоль проводки или стены. Загорание лампочки будет свидетельствовать о наличии тока в проводе или наличии в стене запитанных проводов. Такая функция бывает крайне полезна в случае проведения ремонта, когда необходимо пробивать стену, а расположение в ней скрытой проводки неизвестно.

Индикаторные отвертки с дисплеем

Это новомодные инструменты, оснащенные не только ЖК-дисплеем, показывающим величину напряжения в сети, но и звуковой сигнализацией. На корпусе прибора имеется кнопка переключения режимов работы. Повышенная функциональность позволяет использовать прибор в качестве простейшего тестера. Однако для полноценной работы нужен настоящий тестер, а отвертка с функциями тестера не совсем удобна для полноценных измерений. Да и цена ее великовата.

жк-дисплей индикаторной отвертки

Приобретайте индикаторные пробники сообразно вашим целям. Наиболее универсальным вариантом для дома является отвертка, работающая на батарейках. При периодическом использовании батареек хватает надолго.

Индикаторная отвертка. Видио.

Оцените качество статьи:

Отвертка индикатор напряжения.

Как пользоваться отверткой индикатором

Сразу стоит сказать, что отвертка-индикатор это очень важный инструмент, который наравне с плоскогубцами и молотком, должен быть в любом доме и квартире.

Практически каждому человеку приходилось попадать в такую неприятную ситуацию – неожиданно в квартире гаснет свет. Что же случилось? Почему это произошло? Большинство людей сразу же задается вопросом: «Свет выключили только у меня или же повсюду?» Что ж, если под рукой есть индикаторная отвертка, найти ответ на этот вопрос можно очень быстро. Более того, имея минимальный набор навыков, в некоторых случаях можно даже самостоятельно устранить неисправность.

Например, если в выключателе или розетке просто был потерян контакт, исправить поломку можно очень быстро – достаточно лишь отыскать проблемное место. Но как это сделать? Использовать специальные, громоздкие, сложные и довольно дорогие приборы? Нет, если под рукой имеется отвертка индикатор. Причем, если вы используете её, то вам не придется разбирать стену, чтобы добраться до проводки.

Серьезный плюс заключается в том, что никого не нужно учить, как пользоваться отверткой индикатором – он максимально прост в использовании. И при этом он позволяет моментально определить отсутствие или наличие напряжение на включателе или в розетке.

В данной статье рассмотрим, что такое отвертка индикатор их основные разновидности и конструкцию, а также как пользоваться отверткой индикатором.

Как работает отвертка индикатор

Чтобы использовать любое устройство, необходимо разобраться, как же оно работает. Конечно, это в полной мере относится и к отвертке-индикатору. Если вы хотя бы примерно знаете, как он работает, это даст вам возможность легко использовать её, и при этом не допустить никаких ошибок.

Также это даст вам возможность обойтись без мультиметра, который стоит гораздо дороже, да и в использовании значительно сложнее. Сегодня в специализированных магазинах можно увидеть различные индикаторные отвертки. И каждый вид имеет свой принцип действия.

Обычная отвертка индикатор – самое простое решение

Самые простые и распространенные пробники снабжены неоновыми лампами. Принцип их действия максимально прост.

Когда вы проверяете напряжение в розетке, электрический ток проходит через резистор установленный внутри индикатора (этот резистор ограничивает ток, его номинал составляет не менее 0,5 мОм) и передается на первый контакт неоновой лампочки.

При этом второй контакт лампочки замыкается на пользователе через контакт, расположенный на рукоятке.

У таких отверток сопротивление тела человека и емкость являются частью цепи лампочки. Другими словами, когда вы касаетесь пальцами контакта, а жалом – напряженного провода, то увидите свечение лампочки (при условии, что в сети есть напряжение).

Если контакт с пользователем отсутствует, лампа не загорается. Главным минусом данного типа отверток является довольно высокий порог срабатывания по напряжению – не ниже 60 В.

Поэтому они подходят только чтобы выявлять наличие фазы и напряжение. Определить обрывы цепи она не поможет. Так что, эта отвертка-индикатор не является многофункциональной – она лишь позволяет определять отсутствие или наличие напряжения в сети.

Индикаторная отвертка со светодиодом – большая функциональность

Отвертка-индикатор, снабженная светодиодом, имеет немало общего с описанной выше моделью. Их принцип действия одинаков. Но отличие все же имеется – светодиодные пробники подходят для работы с электрическими сетями, в которых напряжение значительно меньше, чем 60 В.

Ещё один фактор, отличающий светодиодный индикатор от обычного, это наличие собственного, автономного источника питания – батарейки. Также их отличает наличие транзистора, чаще всего биполярного.

Поэтому данный тип отверток-индикаторов уже можно назвать многофункциональным. С его помощью вы сможете не только проверять наличие или отсутствие фазы контактным, а также бесконтактным способом, но и проверять целостность цепей – предохранителей, проводов и кабелей.

Указатель состоит из двух рабочих частей. Первая выглядит как плоская отвертка. Она используется при работе с непосредственным контактом с элементами, которые находятся под напряжением.

Вторая же часть подходит, если необходимо определить наличие напряжение без контакта. При использовании с первой частью, она также позволяет определить целостность сети

В изолированной рукоятке из прозрачного материала расположен светодиод, который и сообщает о наличии напряжения в сети.

Универсальная индикаторная отвертка STAYER 4520-48

Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.

Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах.

С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.

Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.

Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта

отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.

Как пользоваться отверткой индикатором

Ну что ж мы рассмотрели три вида индикаторных отверток, теперь рассмотрим как пользоваться отверткой индикатором и проверим их в работе.

Обычный индикатор

Указатель этой отвертки-индикатора снабжен двумя рабочими областями. Первая похожа на плоскую отвертку – она-то и контактирует в элементами электропроводки, которые находятся под напряжением. Вторая обеспечивает достаточное сопротивление, и находится на рукояти отвертки. Также она имеет двухполюсный выключатель.

Рассмотрим пример, при котором к первому контакту подведен фазный провод, а ко второму – нулевой. Индикатором напряжения определяется, по какому проводу идет фаза.

Чтобы определить достаточно зажать контакт на рукоятке индикатора напряжения большим пальцем, после чего поднести рабочую область индикатору поочередно к обоим контактам автоматического выключателя. При этом нужно следить, чтобы большой палец оставался голым – нельзя надевать перчатки при использовании устройства.

Как пользоваться индикаторной отверткой со светодиодом

Как уже говорилось выше, эти индикаторы отличаются наличием функции не только контактного, но и бесконтактного использования при наличии светового оповещения.

Если вы используете классический контактный способ, и вам нужно выяснить, где имеется фаза, достаточно приблизить рабочую часть к обоим контактам автоматического выключателя. Поднося прибор к нулевому контакту, вы не заметите никаких изменений. Когда же вы проверяете фазный, сразу же загорится сигнальная лампочка, что позволит вам сразу выяснить, что на этом контакте присутствует напряжение.

Чтобы определить наличие фазы, используя бесконтактный метод, достаточно использовать вторую рабочую часть, также известную, как пятка. Её необходимо поднести к изоляции кабеля. Не нужно даже касаться её – при наличии фазы диод загорится на небольшом расстоянии от кабеля.

Серьезный плюс – простота прозвонки (выявление разрывов в цепи). Необходимо подсоединить одну рабочую часть к первому концу цепи, которая проверяется, а другую – ко второму. Если цепь исправна, то загорится светодиодная лампочка. В противном случае ничего не произойдет.

Если контакт находится под напряжением, индикатор тут же просигнализирует об этом – в нем загорится красный огонек. Если же поднести индикатор напряжения к нулевому контакту, никакого сигнала не последует.

Как пользоваться индикаторной отверткой STAYER 4520-48

Эта

отвертка индикатор снабжена пластмассовой рукояткой, имеющей переключатель режимов работы. Он может быть установлен в трех различных положениях:

  1. — 0 – это контактное использование с функцией светового оповещения. Сигнализация осуществляется путем загорания красной лампочки;
  2. — L – бесконтактное использование с низкой чувствительностью. При средней чувствительности возможно звуковое оповещение. Напряжение может быть выявлено на малом расстоянии даже при использовании двойной изоляции провода. При выявлении напряжения загорается зеленая лампочка;
  3. — Н – бесконтактное использование при высокой чувствительности – используется звуковое оповещение. Чувствительность такова, что позволяет выявлять напряжение на большом расстоянии – не только через плотную изоляцию проводов, но и через тонкий слой штукатурки на стене. В этом режиме возможно определение маршрута проводов, проложенных в стене.
    Выявление напряжения сопровождается зажженной зеленой лампочкой.

Защитный колпачок скрывает рабочую область, выполненную в форме плоской отвертки. Вторая торцевая сторона индикатора имеет специальный контакт, используемый для определения наличия разрывов в цепи.

Чтобы выполнить то действие, достаточно соединить провод одного конца цепи с указателем напряжения, а второй – с контактом целостности цепи. В случаях, когда цепь не повреждена, отвертка-индикатор соответственно просигнализирует пользователю об этом. При работе в режиме «О» загорается красный диод.

Если включен режим «L» или «Н», загорается зеленая лампочка, причем это сопровождается определенным звуковым сигналом. Если же цепь повреждена на каком-то участке, индикатор никак не отреагирует.

В качестве примера можно рассказать, как пользоваться отверткой индикатором при проверке целостности лампы накаливания. В одной руке держим прибор, причем контактная пластика соприкасается с рукой. Жало отвертки подносим к металлической части цоколя лампы. Второй рукой дотрагиваемся до второго конца лампы, таким образом, замыкая цепь.

Если обрыва нет, то можно увидеть, как загорается красный индикатор. Переключим прибор в режим «О» — контактная индикация. Сначала совместим индикатор с нулевым контактом автоматического выключателя – индикатор напряжения здесь ничего не покажет. А потом совмещаем с фазным контактом. Тут же загорается световая индикация.

Теперь переключаемся на бесконтактный режим «L». К контактам указателя не прикасаемся, а просто приближаем к автоматическому выключателю или розетке. Возле фазного загорится зеленая лампочка, а также раздастся звуковая сигнализация. А возле нулевого индикатор никак себя не проявит.

Наконец, проводим проверку в режиме «Н». Рабочая часть для этого не нужно. Наденем защитный колпачок, после чего подносим индикатор к автомату. На расстоянии около 20 сантиметров будет активировано звуковое оповещение. Одновременно с этим загорится зеленый диод.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как проверять напряжение индикаторной отвёрткой

Как проверять напряжение индикаторной отвёрткой

Индикаторная отвёртка – это многофункциональный прибор, главным назначением устройства становится оценка наличия фазы напряжения на данном токонесущем участке.

В арсенале любого электрика и уважающего себя домашнего мастера обязана присутствовать простейшая индикаторная отвертка, позволяющая очень просто определить наличие и место положения фазного контакта в розетке, на том или ином проводе проводки, на контакте автомата в квартирном электрощите, или даже на корпусе какого-нибудь бытового прибора.

Такое бывает необходимо, если в жилище, например, внезапно погас свет, и вы хотите убедиться в причине случившегося: является ли это результатом неисправности отдельного выключателя, а может быть просто перегорела лампа, или вся бытовая сеть квартиры почему-то оказалась обесточена. ..

Кроме того, полезно уметь идентифицировать фазный провод в вашей проводке при монтаже выключателя, ведь выключатель должен замыкать или размыкать именно фазный проводник от остальной цепи потребителя, а не нулевой проводник. Об этом, кстати, написана отдельная статья.

А в некоторых случаях индикаторная отвертка способна защитить человека от поражения электрическим током и даже спасти ему жизнь. Представьте себе, стиральная машина или водонагреватель подозрительно заискрили в том месте, где этого в принципе не должно быть. С чего начать диагностику? А если в помещении находятся дети?

Просто прикоснувшись индикаторной отверткой к корпусу подозрительного устройства, вы сможете наверняка убедиться, попала ли фаза на корпус или нет. После этого можно будет спокойно принять решение о том, какие меры предпринять, и как выдернуть вилку прибора из розетки, избежав при этом поражения током.

Короче говоря, такое простое устройство — «индикаторная отвертка» — должно быть под рукой любого домашнего мастера. И давайте все-таки рассмотрим сначала его конструкцию, чтобы понимать, почему им пользуются именно так как пользуются (голой рукой!), и почему это совершенно безопасно.

Классическая индикаторная отвертка изначально не предназначена для монтажа винтов. Ее назначение — при необходимости быть воткнутой в любое из отверстий розетки, в которые обычно втыкаются штырьки вилки какого-нибудь бытового прибора, рассчитанного на напряжение 220-240 вольт переменного тока (максимум 380 вольт).

Жало индикаторной отвертки является в данном случае проводящим контактным электродом, который может быть воткнут в любое из отверстий розетки на стене. Внутри корпуса отвертки, к ее жалу присоединен резистор номиналом порядка 1 МОм, рассчитанный на мощность не менее 0,25 Вт.

Далее внутри прозрачного корпуса можно увидеть неоновую лампочку, которая одним из своих выводов соединена с данным резистором, тогда как второй вывод неоновой лампочки соединен через пружину с внешним контактным электродом отвертки, который доступен снаружи на ее рукояти, выполнен в форме проводящей площадки, и предназначен для прикосновения голой рукой.

Желая обнаружить наличие или отсутствие напряжения в том или ином отверстии розетки, (индикаторную!) отвертку берут в руку так, чтобы конец рукояти отвертки контактировал с рукой. Другой конец отвертки втыкают в розетку. Если в данном месте «фаза» есть — неоновая лампочка внутри отвертки засветится.

Ток через отвертку (через резистор, неоновую лампу и тело человека) не превысит нескольких сотен микроампер, что безопасно для здоровья человека. Именно для этого внутри отвертки и установлен резистор номиналом минимум 1 МОм. Однако этого тока достаточно для того чтобы газ внутри неоновой лампочки начал светиться. Именно так принято пользоваться классической индикаторной отверткой.

Ранее ЭлектроВести писали, что существующие электронные устройства, представленные на рынке, состоят из неорганических, неодушевленных материалов. Однако в лабораториях готовятся «микробы-киборги», которые скоро начнут производить электричество.

По материалам: electrik.info.

Как определить фазу и ноль индикаторной отверткой

Каждый электрик знает, как определить фазу и ноль индикаторной отверткой, но не всегда есть возможность пригласить специалиста, если в доме пропало электричество. В таком случае первоначальную диагностику можно провести самостоятельно, ведь фазный пробник это очень простое устройство, не требующее для своего использования специальных знаний.

Как устроена индикаторная отвертка

Чтобы понимать как пользоваться индикаторной отверткой, надо хотя бы в общих чертах представлять себе ее устройство.

Самый простейший прибор состоит из таких компонентов:

  • Жало отвертки. Часть устройства, которым прикасаются к проводам или контактам, на которых надо проверить наличие напряжения.
  • Резистор. Это токопроводящая деталь, которая пропускает электрический ток, но понижает его значение. Сопротивление резистора подбираются для определенного напряжения, на которое рассчитана индикаторная отвертка. Если устройство рассчитано на индикацию напряжения в 220 вольт, то лезть с ним в высоковольтный трансформатор не стоит.
  • Индикатор. Электрический ток не виден глазу, поэтому о его наличии или отсутствии можно судить исключительно по косвенным признакам, одним из которых является свечение лампочки.
  • Пружина. Является проводником между индикаторной лампочкой и контактной пластиной. Одновременно зажимает лампочку внутри корпуса прибора.
  • Контактная пластина. Удерживает все детали внутри прибора, одновременно являясь контактом, после прикосновения к которому замыкается электрическая цепь, питающая индикаторную лампочку.
  • Изоляция. По жалу индикаторной отвертки течет ток напряжением 220 вольт, при наличии его в проверяемой сети. Чтобы не получить электротравму, корпус устройства и его жало почти на всю длину покрыты диэлектриком. Зачастую это прозрачный пластик желтоватого оттенка, сквозь который хорошо видно устройство индикаторной отвертки.

Обычная индикаторная отвертка это одноразовое устройство – если она сломается, то использованный прибор остается только выкинуть.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Как работают более сложные, активные индикаторные отвертки

Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.

инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)

Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.

Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.

Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.

Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:

Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.

Что может показывать индикаторная отвертка

Определение каких-либо неисправностей в электрической сети индикатором напряжения имеет смысл только в том случае, когда в квартире нет света, но электричество точно есть в других по подъезду. То же самое касается частных домов – первым делом надо узнать, есть ли свет у соседей.

Если проблема всё-таки в своей квартире, то чаще всего индикаторная отвертка показывает два диаметрально противоположных результата:

  • Фазы нет ни в одном из контактов розетки. Причин этому может быть очень много и большинство из них требуют вмешательства профессионалов. Своими силами можно только определить не перегорела ли пробка (чаще вместо нее установлен «автомат» – прибор автоматического отключения, при превышении номинальных значений силы тока в цепи). Для этого надо найти возле счетчика пробки и проверить тестером есть ли напряжение на контактах до и после нее. Если пробка перегорела, то ее надо менять, а если стоит автомат, то его могло выбить – на нем есть рычажок, который в рабочем положении повернут вверх (если устройство правильно установлено).
  • Фаза есть на всех контактах розеток. Практически со стопроцентной гарантией это значит что отгорел нулевой провод возле счетчика. Если нет навыка электромонтажных работ, то для решения проблемы надо приглашать электрика.

Нюансы использования индикаторной отвертки

Чтобы понимать как правильно пользоваться индикаторной отверткой, надо всегда помнить про недостатки этого прибора:

  1. Первое и главное правило – всегда и везде, перед тем как найти фазу и ноль, надо проверять работоспособность устройства. Понятно, что если индикаторная отвертка неисправна, то в лучшем случае просто будет неправильно определена неисправность, а в худшем можно получить удар током.
  2. Пробник показывает наличие или отсутствие напряжения на конкретной поверхности проводника. Если тока нет на разъемах розетки, это не значит, что его нет в проводе, который к ней подходит – мог подгореть контакт или сам провод. Поэтому проверять надо все участки цепи.
  3. Индикация происходит и при наличии меньшего напряжения, чем должно быть в сети. Это значит, если контакт возле счетчика подгорел частично и все-таки пропускает 50-100 вольт, то индикаторная отвертка покажет наличие напряжения, а электроприборы работать не будут.
  4. При определенных обстоятельствах отвертка может реагировать на так называемые токи наводки, показывая наличие напряжения там, где его нет.
  5. Если фазовый тестер показывает что сейчас напряжения в сети нет, то это не значит, что оно там не может появиться в ближайшие минуты. Если надо разобрать розетку, то в обязательном порядке перед этим надо отключить вводной автомат или выкрутить пробки.

Еще одно видео 6-ти минутное видео с рассказом об использовании индикаторных отверток различных типов:

Как итог – пользоваться индикаторной отверткой очень просто, но надо помнить, что ее показания это только половина «диагноза» — если нет четкого понимания, почему она показывает наличие или отсутствие напряжения, то лучше обратиться к электрику. Также следует учитывать, что несмотря на название, индикаторная отвертка не предназначена для откручивания болтов, поэтому у нее соответствующая прочность.

Как пользоваться индикаторной отверткой: способы обнаружения неполадок

Индикаторная отвертка – один из важных инструментов в стандартном наборе для домашних мастеров. Без этого мини приборчика довольно сложно определить неполадки в домашней электрической системе. Конечно, при любых проблемах с электрикой лучше всего обращаться к профильным специалистам, но, имея подобный инструмент, некоторые несложные поломки можно устранить дома самому.

Многие неполадки при соблюдении правил безопасности легко исправляются. Самостоятельно можно, к примеру, заменить выключатель или розетку. Индикаторная отвертка – первый помощник при поиске других неисправностей.

Виды индикаторных отверток и принципы их работы

Как же пользоваться индикаторной отверткой? Чтобы ознакомиться с принципами ее работы, нужно для начала разобраться в разновидностях, представленных на современном рынке электрического оборудования. Есть несколько вариантов изделий, которые больше всего подходят по цене и выполняемым функциям для использования в бытовых условиях.

Индикатор бытовой

Самыми приемлемыми по цене и наиболее распространенными считаются бытовые однозадачные отвертки, которые предназначены для обнаружения фазы. Рукоятка инструмента выполнена из прочного прозрачного пластика. Внутри нее находится лампочка (обычно неоновая), загорающаяся при наличии фазы в представленном проводнике. Пользоваться таким приборчиком очень просто: для этого тонким его концом прикасаются к проверяемому элементу сети, а рукой к металлической части на другом конце рукоятки. В этот момент ток проходит через встроенный резистор на один контакт лампочки, а второй замыкается на человеке. В этом случае человеческий организм является частью рабочей цепи.

Приобрести такой инструмент можно практически в любом хозяйственном магазине. Единственным недостатком этого маленького электронного помощника является невозможность работать при напряжении менее 60 В. Обрыв сети определить с его помощью также невозможно.

Индикатор с автономным питанием и светодиодами

Подобные отвертки считаются многозадачными. По своей конструкции они похожи на предыдущий вариант, однако могут работать при более низких показателях напряжения в сети. Дополнительно в ручку инструмента добавлен автономный источник питания (батарейки), а также биполярный транзистор. Такой прибор может выполнять следующие задачи:

  • определять фазу;
  • находить место повреждения в любом проводнике;
  • определять место разрыва электроцепи;
  • находить в стенах местоположение проводки;
  • определять полярность источников тока;
  • находить порыв электрической цепи.

Электронные индикаторные отвертки



Более надежными считаются электронные индикаторы. Они обладают большей функциональностью, по сравнению со своими дешевыми собратьями. Зачастую они оснащены четким ЖК-дисплеем, а также возможностью издавать звуковой сигнал. Эти устройства довольно просты, а также удобны в эксплуатации, с их помощью быстро можно определить величину напряжения в электрической сети, прозвонить имеющиеся цепи, найти места разрывов.

Электронные индикаторные приборчики считаются лучшим вариантом для домашнего использования. Они помогут определить места утечки тока, если происходит пробой на корпус электроприбора. Сделать это можно следующим образом. Сначала подносят кончик отвертки к заземляющему проводу, при наличии светового или звукового сигнала можно говорить о неисправности того или иного устройства. Далее отключают все электрические приборы от сети и, постепенно их подключая, производят дальнейшие измерения. После очередного срабатывания светового или звукового сигнализатора можно быть уверенным, что пробой происходит на устройстве, включенном последним.

Также легко искать места повреждений кабелей электропроводки. Включенную отвертку-индикатор медленно ведут вдоль стены по пути следования кабеля от коробки к розеткам или выключателям. В том месте, где индикация отключится, и есть порыв.

Тонкости работы с индикаторными отвертками

Ознакомившись с видами индикаторных отверток и выбрав подходящую, можно приступать к работе. Следует отметить, что правила безопасности никто не отменял: все работы по ремонту необходимо проводить только при вывернутых пробках или отключенных автоматах, которые находятся обычно при входе в дом. Если напряжение не отключено, категорически запрещено разбирать выключатели, розетки и прочие элементы общедомовой электрической сети.

При установке любых осветительных приборов, розеток необходимо найти фазу и ноль. Для этого нужно прикоснуться к проводнику кончиком отвертки. Если светится, то это фаза, если нет, то ноль. Фаза должна проходить к выключателю и на центральный контакт патрона.

Проверить переноску или удлинитель можно следующим способом. Его отключают от общей сети и от бытовых приборов. Далее кусок провода с зачищенными концами вставляют в розетку (закорачивают контакты). За один контакт вилки берутся рукой, а до другого дотрагиваются отверткой. Если индикатор загорелся, то удлинитель полностью исправен. Если отвертка не светится, то удлинитель включают в сеть и медленно ведут отверткой вдоль основного провода. В том месте, где индикатор погаснет или потускнеет – место разрыва.

Работать с индикаторной отверткой легко и просто. С помощью подобных приборчиков можно также проверять некоторые элементы микросхем. Благодаря индикационной отвертке можно проверить работоспособность конденсаторов, транзисторов и других электроприборов.

Безопасность работы с индикаторной отверткой

Поскольку любая электрическая система или маленький бытовой прибор могут представлять серьезную угрозу жизни человека, необходимо знать правила безопасной работы с индикатором:

  1. При измерениях и проверке любой электрической системы необходимо располагать руки только на изолированных элементах индикаторной отвертки. За не изолированные части можно браться, только если цепь не находится под сетевым напряжением.
  2. Перед работой необходимо ознакомиться с характеристиками прибора, а также инструкцией по его эксплуатации. Здесь можно почерпнуть данные о предельной мощности индикатора и других условиях его использования.
  3. Также перед началом ремонтных мероприятий необходимо проверить индикатор на работоспособность в той сети, в которой точно имеется напряжение.

Индикаторная отвёртка: особенности использования

То в школе, то дома дети от родителей постоянно слышат, что по проводам бежит ток. И не стоит ничего совать в розетку, а то ударит. Но ток ведь не видать? А может его и нет? Однако способ узнать это имеется. И даже без риска для собственного здоровья. Есть уникальный инструмент, который предназначен как раз, чтобы вставлять в розетку. Называется он — отвёртка — индикатор или говоря простым языком тестер. Стоит ли так рисковать? Может опасения не напрасны и ток может ударить? Не беспокойтесь – Вам ничего не грозит. Все заключается в особом строении данного прибора.

Как устроен индикатор

Как же устроена эта специальная отвёртка? С первого взгляда она выглядит как обычная отвертку, но основное отличие заключено внутри. Внешне данный прибор выглядит, как и все остальные – это корпус самой отвертки из материала, не пропускающего электричество и жало. В принципе ей можно тоже закручивать саморезы и винты, но так как это не основная её функция, то лучше ей и не пользоваться. Жало отвертки – именно оно и несёт на себе основной функционал. Его мы вставляем в розетку, ну или дотрагиваться до провода и не бояться удара током. Резистор. Эта деталь имеет высокое сопротивление.

Благодаря именно ему, Вас и не ударит электричество. Неоновая лампа (обычная светодиодная лампочка) – это и есть тот самый индикатор, который светится, если ток в цепи имеется. Пружина – да просто позволяет улучшить контакт с контактной пластиной. Контактная пластина – она контактирует с проводящим ток объектом. Это же логично! В данном случае с Вами. Поэтому в схему работы цепи следует добавить еще и Вас. Вот и полное строение индикаторной отвёртки.

Исходя из этого принцип работы получается весьма простым. Ток проходит по жалу, которое вставлено в розетку или приставлено к проводу. Далее он встречается с резистором, которым уменьшает силу тока в разы и предотвращает удар им человека. Ну, и в конце концов зажигается неоновая лампочка, которая и сигнализирует о наличии тока.

Индикаторные отвертки разновидности

Все индикаторные отвертки можно разделить на три вида.

Классическая индикаторная отвертка. Это наиболее практичный и долговечный прибор. Он может годами валяться в ящике с инструментами и не требовать к себе внимания. Но в любое время он может помочь Вам во время проверки электрических цепей. Он недорогой. Ведь даже вся его конструкция говорит о том, что он настолько простой, что дороговизне неоткуда просто взяться. Пользоваться им – проще простого. Воткнули жало в розетку, прижали палец к пластине и получили результат. Что тут может быть проще?

Но все её преимущества превращаются и в недостатки. Она имеет высокий порог чувствительности. Она сработает только при наличии 60 и более вольт в сети. Ну и естественно ей необходим контактный метод для работы.

Индикаторная отвертка на батарейках со светодиодом. Она внешне ничем не отличается от классической, только внутри имеет светодиод и биполярный транзистор. В этой отвертке уже не требуется касаться контактной пластины при измерении. Можно выделить и другие положительные моменты. Для определения наличия тока в проводнике, достаточно поднести оборотную сторону к проводу, чтобы увидеть результат. Такого рода отвертки имеют более широкий функционал. С ней можно проверить кусок провода на разрывы. Можно просто приложить один кусок к жалу отвертки, а второй к контактной пластине. Можно протестировать и цоколь лампы. Просто дотроньтесь щупом до него. Можно узнать и о попадании тока на корпус устройства. Просто дотроньтесь до него рабочей поверхностью. В любых подобных случаях индикатор Вам будет весело подмигивать.

Ей можно проверять даже напряжение менее шестидесяти вольт.

Такая отвертка, как ни странно имеет тоже минусы. К отрицательным моментам следует отнести:

Завышенная чувствительность. Это, как оказывается не только плюс, но и минус. Индикатор может сработать даже если в цепи нет тока. Поэтому убедитесь, что рядом нет ничего, что может сказаться на замерах. Минус и то, что есть зависимость от батарейки, которую, как ни странно иногда приходится менять.

Универсальные тестеры. Внутри таких приборов уже кроется микросхема, которая существенно расширяет возможности. Переключение режимов работы осуществляется ползунком на корпусе отвёртки. Таких режимов насчитывается целых три.

  • Определение напряжения при контактном тестировании. При этом загорается лампочка.
  • Тестирование бесконтактное с низкой чувствительностью. Тоже загорается зелёный индикатор.
  • Бесконтактное тестирование с высокой чувствительностью.

Получается, что такой индикатор весьма удобен, в отличие от остальных. Но и он имеет свои минусы. А именно достаточно высокая цена и частая замена батареек.

Модели и их способности

Давайте вместе рассмотрим некоторые модели пробников и их способности.

Индикатор safeline – относится к многофункциональным приборам, в одном устройстве объединены пять функций. Ей можно определить фазу, найти скрытую проводку (пользуемся бесконтактным способом обнаружения тока), найти повреждение в кабеле, можно проверить цела ли цепь и само собой проверить полярность элементов питания.

Отвертка индикаторная stayer – относится к типу универсальных тестеров. Она пригодится для тестирования наличия постоянного и переменного тока в автотранспорте, бытовых приборах и многих других. Она проводит прозвонку не только световой, но и звуковой индикацией.

Ms 18 – это классический индикатор с пятью функциями.

6885 48ns – это звуковой тестер фирмы Ресанта. Относится к самым простым и наиболее распространённым устройствам для контактного и бесконтактного определения наличия напряжения в сети.

Индикаторная отвертка iek. Несмотря на то, что данный экземпляр собран в Китае, он достаточно хорошо себя зарекомендовал. Его качество и эффективность на достаточно высоком уровне.

Отвёртка имеет переключатель режимов работы, которых насчитывается три вида. Оснащена двумя светодиодами для сигнализации. Красного и зелёного цвета. Контактная пластина расположена на боку корпуса. Защитный колпачок закрывает жало инструмента. Оснащено динамиком для звуковой индикации. Кроме того, есть фиксатор для транспортировки.

В последнее время на рынке появились индикаторные отвёртки с ЖК дисплеями. Они не только сигнализируют светом или звуком, но и показывают величину напряжения. Боковая кнопка прибора позволяет переключать режимы.

На примере данных моделей мы рассмотрели, как работает индикаторная отвертка.

Принцип работы индикаторной отвертки

Настало время поговорить о принципах работы и о том, как пользоваться индикаторной отверткой.

По сути о принципах работы индикаторной отвёртки мы уже говорили, но как известно повторение мать учения. Коротко изложим вся суть. Индикаторные отвёртки, к какому бы типу они ни относились служат для обнаружения наличия тока в сети. Как дополнительный функционал имеется возможность проверки фазы, обрыва провода, обнаружение скрытых проводок и полярность батареек.

Как правильно пользоваться индикаторной отверткой

Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.

Определяем утечку

Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.

Как найти повреждение провода

Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.

Как определить фазу и ноль индикаторной отверткой

Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.

Проверить удлинитель

При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.

Ищем скрытую проводку

Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.

Как проверить индикаторную отвертку

Индикаторная отвёртка служит для работы с электричеством. Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений. Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.

Как пользоваться индикаторной отверткой-тестером: инструкция видео

О том, как пользоваться индикаторной отверткой, знают далеко не все, хотя этот простой инструмент обладает довольно широким функционалом и может помочь в самых разных ситуациях: от проверки работы розеток до установки электротехнического оборудования в распределительном щитке.

Сфера применения

Индикаторные отвертки, называемые в народе тестерами или пробниками, имеют очень простую конструкцию и принцип действия, но выполняют одну из самых частых функций, необходимых в электрическом монтаже – проверке работоспособности сети или приборов. К примеру, использование дорогого и многофункционального оборудования для решения такой задачи, как проверка розетки, нецелесообразно – с помощью отвертки-тестера это будет сделано за пару секунд без необходимости разбора устройства. В некоторых случаях может возникнуть необходимость определения фазной жилы, чтобы подключить технику без риска её перегорания. В таком ситуации индикаторная отвертка тоже является лучшим выбором.

Как она работает

Конструкция индикаторной отвертки включается в себя металлическое жало и резистор. Первый служит для подачи электричества на инструмент с тестируемого провода, а второй преобразует параметры тока до безопасных величин. В качестве индикационного элемента в цепи после резистора стоит неоновая лампочка или светодиод, соединенный с токопроводящим пятачком на торце рукоятки. Визуально ознакомиться с прибором и рабочими элементами можно посмотрев видео с обзором его конструкции.

Принцип действия прост. Щуп (жало отвертки) прикладывается к запитанному контакту, а к пятачку на рукоятке прикладывается палец. Создается замкнутая цепь резистор-светодиод-палец, прохождение преобразованного тока по которой приводит к свечению светодиода.

Варианты отверток

Этот принцип лежит в основе функционирования всех индикаторных отверток. Но их количество и варианты технического исполнения на сегодняшний день очень велики:

  1. Простейшие пробники – это отвертки с полым пластиковым корпусом и стандартным составом рабочих элементов, описанным ранее. Для индикации здесь чаще всего используют неоновые лампы, а нулевой фазой выступает сам человек, прикасающийся к контактной пластине. Функциональность и сфера применения отвертки несколько ограничены тем фактом, что они не срабатывают при напряжении в сети ниже 60 В. Проверить фазу, определить контактную жилу с её помощью возможно, а вот найти обрыв цепи – вряд ли.
  2. Пробники со светодиодами. Эти приборы немного отличаются от предыдущих своей конструкцией и, соответственно, функционалом. Использование светодиода в качестве индикационного элемента позволяет проверять работоспособность цепей с напряжением меньше 60 В. Значит, с помощью такого устройства возможно определять обрывы и целостность проводов, предохранителей, проверять внутренние схемы электроборудования. В пробниках данного типа нередко используется автономный источник питания и биполярный транзистор, благодаря которым возникает возможность бесконтактной проверки.
  3. Универсальные отвертки-индикаторы имеют самые широкие возможности: контактное и бесконтактное тестирование, «прозвон» сетей на короткое замыкание, определение обрывов цепи, световая и звуковая индикация. Кроме того, у них очень низкий порог реагирования, благодаря которому такие отвертки могут быть использованы в ремонте и настройке электронных устройств, цепей постоянного и переменного тока в бытовых устройствах, транспорте. Главный минус – наличие собственного источника питания. Если батарейка сядет, пробник станет абсолютно бесполезным.

Выбор того или иного устройства напрямую связан с совокупностью работ, которые планируется выполнять с его помощью. В самих же категориях разница между устройствах невелика – отвёртки просты в исполнении, поэтому бюджетные варианты мало уступают более дорогим в качестве. Чтобы понять, какая модель нужна для конкретных целей, можно посмотреть специальное видео с подробным объяснением.

Как пользоваться простым индикатором

В данном разделе речь идет о примитивных отвертках-тестерах, внутри которых устанавливается неоновая лампочка. Подходят они, соответственно, для самых элементарных задач – найти фазную жилу в кабеле или определить нагрузку на розетке. Для этого нужно взять розетку в руку так, чтобы один палец плотно прилегал к контактной площадке в торце рукоятки, а остальные пальце не контактировали с жалом розетки (по нему будет проходить ток 220V). После этого щуп поочередно просовывается в каждое отверстие розетки (прикладывается к одной из жил провода), которая предположительно находится под напряжением. При контакте с одним из них индикатор загорится. Если этого не происходит, значит на розетку не попадает ток.

Ввиду высокого порога реагирования, для более точного «прозванивания» данные устройства не подходят. Обратите внимание, что щуп тестера должен прикладываться только к одному из контактов или жильных проводов кабель, потому что замыкание нуля и фазы между собой недопустимо.

Чтобы узнать, как просто и безопасно работать с таким пробником, ознакомьтесь с видео.

Использование отвёртки со светодиодом

Как уже было сказано, светодиодные отвертки поддерживают функцию бесконтактного тестирования. Это означает, что человеку, осуществляющему проверку, не нужно замыкать электрическую цепь внутри прибора своим пальцем. Этот высокочувствительный режим позволяет очень быстро и удобно находить скрытую проводку в стенах и каркасных конструкциях, определять наличие напряжение на кабелях или компонентах

электрооборудования. Для этого нужно лишь поднести к проверяемому объекту «пятку» — элемент конструкции, к которому прикладывается палец при контактном тестировании. При этом нередко достаточно не прикладывать контакт к проводу, а просто поднести к нему – чувствительности прибора бывает достаточно, чтобы светодиод загорелся. В первый раз такой эффект может даже удивить, а убедиться в работе бесконтактной отвёртки можно в описывающем её работу видео.

В случае с поиском фазы в розетках следует действовать точно так же, как было сказано в примере с простым пробником – щуп вставляется в отверстие гнезда, а палец замыкает внутреннюю цепь.

У бесконтактного способа проверки есть маленький недостаток – она может реагировать на наводку и показывать напряжение даже при обрыве цепи. В целом же, перед более простыми моделями у светодиодных индикаторов есть солидные преимущества – возможность работать с напряжением ниже 60 В и более яркое свечение. Излучение неоновой лампы может быть попросту незаметным, если она используется в хорошо освещенном помещении или на улице – приходится обеспечивать затемнение рукоятки, что точно определить, горит она или нет. Этот эффект заметен на многих видео, демонстрирующих работу пробника.

Как работают универсальные индикаторы

Универсальные отвертки индикаторы по принципу действия и применения мало чем отличаются от описанных до этого устройств. Правда, классическую отвёртку они напоминают меньше всего, а смахивают скорее на электронный градусник. Наиболее продвинутые модели оснащаются цифровым табло, на котором также показывается величина напряжения. Данная функция, безусловно, полезна, но поднимает стоимость индикатора до такой величины, что хорошей альтернативой за эти деньги становится полноценный мультиметр.

Помимо табло все универсальные индикаторные отвертки имеют тумблер переключения рабочих режимов и контактную площадку для зануления цепи пальцем. На тумблере обозначены следующие режимы:

  • О – контактный режим. Работает так же, как и у простых приборов: щуп – на токопроводящий элемент, палец – на контактную площадку.
  • L – бесконтактный режим. В нём индикатор подает световой или звуковой сигнал при реакции на электрическое поле (к проверяемому объект подносится контактная часть).
  • H – высокочувствительный бесконтактный режим. То же самое, что и режим L, но с более широким порогом срабатывания. Необходим для поиска трасс скрытой электропроводки.

Точно сказать о том, какая модель универсальной индикаторной отвёртки лучше, практически невозможно – все зависит от требований и сферы применения. Тем не менее, существует большое количество сравнительных видео, демонстрирующих преимущества и недостатки различных устройств.

Проверка различных устройств

Контактным способом

Чтобы проверить целостность внутренней цепи электрической лампы нужно:

  1. Приложить щуп индикатора к входному контакту лампы.
  2. Приложить палец руки на контактную пластину отвертки.
  3. Другой рукой схватиться за цокольную часть лампы, чтобы замкнуть цепь между руками.
  4. Если прибор загорается – лампа в рабочем состоянии.

Индикаторная отвёртка позволяет легко проверить рабочее состояние электрической тэны на наличие пробоя к корпусу и обрыва внутренней цепи. В обоих случаях понадобится светодиодный или универсальный индикатор.

Проверка на пробой:
  1. Чтобы обнаружить контакт токоведущих элементов прибора с корпусом, нужно взять его в руку – она будет выступать источником электрического заряда.
  2. Другой рукой нужно взять индикатор так, чтобы один из пальцев находился на контактной пластине, и поочередно приложить щуп к клеммникам тэны.
  3. При наличии пробоя цепь замкнется, и прибор покажет фазу (загорится) – тэну следует менять.
Проверка на обрыв:
  1. Для проверки целостности внутренней цепи тэну нужно так же создать между руками замкнутую цепь.
  2. Возьмите обычную отвертку с плоским наконечником, подсоедините её к одному из клеммников, а к металлическому стрежню приложите палец.
  3. К другому клеммнику прижмите индикатор, положив на контактную площадку палец другой руки.
  4. Если тэна в рабочем состоянии, между руками образуется замкнутая цепь с низким напряжением – индикатор сигнализирует фазу.
Поиск положения выключателя

По умолчанию все выключатели в доме должны находиться в таком положении, чтобы для включения нужно было нажимать на верхнюю часть клавиши, а для выключения – на нижнюю. Из-за этого при установке возникает ситуация, когда клавишу приходится переворачивать после установки из-за того, что она замыкает цепь нижней частью. С помощью индикаторной отвёртки этой проблемы можно избежать, «прозвонив» схему заранее.

Бесконтактным способом

После подключения люстры с несколькими лампами возникает необходимость проверки правильности соединения. С помощью универсальной отвёртки-индикатора это делается очень просто – надо переключить прибор в нужный режим (L или H) и поднести к выключенной люстре.

Если за этим последует звуковой сигнал и загорится соответствующая лампочка, возле светильника наводится электрическое поле, то есть провода подключены неправильно с общим фазным проводом. Если подключение было сделано с соблюдением требований безопасности, индикатор будет срабатывать только при включении света.

Поиск участка обрыва влет

При питании электроприборов через удлинитель возникает ситуация, когда обрыв в сети очевиден, но точно неизвестно, где он находится. Если розетка находится в рабочем состоянии, необходимо проверить кабель удлинителя и прибора на наличие обрыва. Для этого надо включить его в сеть и индикатором в режиме L провести по всей длине цепи. В месте, где прибор не отреагирует на наличие электрического поля, находится обрыв.

Если на всем протяжении неисправность не найдена, нужно провести процедуру снова, перевернув вилку в выключателе, чтобы ток пошел по другой жиле кабеля. Если обрыв не будет найден и в этом случае, проблему нужно искать в самом инструменте.

Чтобы увидеть что называется «вживую», как себя ведет отвёртка-тестер при работе в бесконтактном режиме, вы можете ознакомиться со следующим видео.

Как проверить работоспособность индикатора?

Перед тем как пользоваться индикаторной отвёрткой нужно обязательно проверять её целостность и работоспособность. От этого зависит не только точность показания, но и безопасность человека, пользующегося прибором

Прежде всего, обратите внимание на целостность корпуса – если у него есть трещины, сколы и другие повреждения, замените отвёртку. Новая будет стоить недорого, а последствия удара током под напряжением 220В могут быть самыми серьезными.

Проверьте работу индикатора на розетке, которая находится под напряжением или же простым замыканием внутренней цепи руками (приложить один палец к жалу, а другой к «пятке»). Если она не горит, могут быть разные причины. Самая распространенная — севшие батарейки. С тем, чтобы их заменить, справится, пожалуй, любой человек. Нужно лишь раскрутить корпус инструмента, заменить элемент питания на новый и собрать в том же порядке. Обратите внимание, что батарейка должна устанавливаться с соблюдением полярности, в противном случае отвертка не будет работать. В первый раз нелишним будет провести замену согласно видео руководству.

Если причиной выхода из строя является не элемент питания, а какой-то другой компонент конструкции, ремонт целесообразен исключительно из спортивного интереса – гораздо проще купить новую отвёртку. Исключение, пожалуй, составляет ситуация, когда у вас накопился арсенал неработающих пробников, из которых можно самостоятельно собрать работающую модель.

Электромагнетизм

— Как работает отвертка-тестер?

Резистор, включенный последовательно с неоном, обычно является компонентом, ограничивающим ток. Он будет варьироваться между устройствами, но примерно 0,5 мА, по-видимому, является ограничивающим током (для ламп NE-2), и, учитывая, что сам неон будет «бить» примерно при 150 В (пиковое), резистор будет ограничивать ток примерно до 0,5. мА при напряжении на нем около 150В — это для цепи 220В переменного тока. Это подразумевает сопротивление около 300 кОм.

Однако я подозреваю, что неоновые лампы, используемые внутри отверток, будут работать от 110 В переменного тока, и они, возможно, относятся к типу 60 В.Это означает, что падение напряжения на резисторе будет около 250 В (пиковое) при питании 220 В переменного тока, что подразумевает сопротивление около 500 кОм. Но при этом не учитывается последовательная емкость человеческого тела (см. Ниже).

Вот что говорится в вики: —

Недорогой тип испытательной лампы, которая контактирует только с одной стороной тестируемой цепи и полагается на паразитную емкость и ток, проходящий через тело пользователя для замыкания цепи. Устройство может иметь форму отвертки.Кончик тестера прикасается к проверяемому проводнику (например, его можно использовать на проводе в выключателе или вставить в отверстие электрической розетки). Неоновая лампа требует очень небольшого тока для зажигания и, таким образом, может использовать емкость тела пользователя относительно земли для замыкания цепи.

Ссылка: Здесь — прокрутите вниз до заголовка «Одноконтактные неоновые тестовые лампы».

Внутри корпуса отвертки есть резисторы, соединенные последовательно с неоном, но нормальный импеданс в значительной степени является емкостным, так как резисторы присутствуют там в качестве предохранительного устройства, если неон напрямую подключен между фазой и нейтралью / землей:

Какую емкость обычно дает человеческое тело на конце отвертки? Модель человеческого тела для емкости, как определено Ассоциацией электростатических разрядов (ESDA), представляет собой конденсатор емкостью 100 пФ, соединенный последовательно с 1.Резистор 5кОм (исток)

100 пФ при 50 Гц — это импеданс около 30 МОм, который затмевает сопротивление отвертки. Если принять как должное, что модель ESDA примерно верна, ясно, что ток через неон практически полностью определяется этой моделью.

Сопротивление

— полностью ли безопасны портативные тестеры питания переменного тока (те, которые выглядят как отвертка)? Почему, почему нет?

У этих отверток есть преимущество перед мультиметрами. Отвертка показывает, есть ли напряжение между проводом и землей (под вашими ногами), а не между двумя проводами.

Я видел испорченную проводку, когда вы измеряете между горячим и предполагаемым нейтралью и получаете ноль вольт — потому что все подключено так неправильно, что провод с цветовой кодировкой нейтраль на самом деле горячий.

В таких случаях лучше отвертка, чем счетчик. Измеритель показывает «нет разницы в напряжении между этими двумя проводами, все безопасно», но отвертка говорит: «напряжение между этим проводом и землей, это может вас убить».

Не думаете, что это происходит? Несколько недель назад я пошла поставить новую лампу в гостиной квартиры дочери.

Существующая лампа была подключена к двум синим проводам — ​​по цветовому коду, это нейтраль. Один из двух был горячим, а в распределительной коробке на потолке был черный (цветовой код для горячего).

Итак, между одним синим и черным я бы измерил 0 вольт с помощью прибора, но отвертка показала горячую для черного и одного синего.

Я установил новую лампу и сказал дочери пожаловаться домовладельцу. Реакция была «Мех. Это сделал электрик, должно быть, все в порядке.«

Отверткам тоже не доверяю полностью. Я всегда сначала проверяю, показывает ли он мощность на горячем и ничего на нейтральном. Затем я переворачиваю автоматический выключатель для этой цепи и проверяю, что теперь он показывает «мертвый» на «горячем» и «нейтральном». Если он был живым до и мертвым после включения выключателя, то я почти уверен, что питание действительно отключено.

Еще одна вещь, которая делает его более безопасным, чем вы думаете, — это то, что угольные резисторы выходят из строя.

Слишком большой ток, и резистор буквально перегорает.Он нагревается, углерод тлеет и прожигает. Это оставляет вас с разомкнутой цепью, поэтому вы не можете получить удар при использовании тестера отвертки.

Углеродные резисторы также увеличивают сопротивление с возрастом. Они также не открываются при механическом повреждении — они трескаются и больше не проводят ток.

Конечно, если он не откроется, вы можете подумать, что напряжение отсутствует, когда цепь находится под напряжением. Вот почему вы проверяете, работает ли он, прежде чем использовать его, чтобы убедиться, что к проводу действительно безопасно прикасаться.

Ток

— Будет ли работать отвертка для проверки проводов под напряжением, если я зависну в воздухе?

ток — подойдет ли отвертка для проверки проводов под напряжением, если я зависну в воздухе? — Обмен электротехнического стека
Сеть обмена стеками

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Electrical Engineering Stack Exchange — это сайт вопросов и ответов для профессионалов в области электроники и электротехники, студентов и энтузиастов.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 359 раз

\ $ \ begingroup \ $

У меня есть очень простой тестер электрических проводов под напряжением.Простое устройство, которое иначе выглядит как отвертка с резистором и неоном внутри. Источник изображения WiKi

Я подключаю один конец к проводу под напряжением, и когда я касаюсь другого конца, неон светится, если тестер действительно был подключен к проводу под напряжением.

Я просмотрел этот пост, он очень информативный. Тем не менее мне трудно понять, как он работает! У меня просто возникает вопрос, а что, если, коснувшись другого конца тестера, я полностью плыву в воздухе, даже моя обувь не касается земли? Будет ли в этом случае светиться неон? Может ли цепь пройти через землю, затем через воздух, затем через тело человека и тестер?

задан 22 мая ’19 в 5: 542019-05-22 05:54

Радживраджив

45344 серебряных знака88 бронзовых знаков

\ $ \ endgroup \ $ \ $ \ begingroup \ $

Да.Именно площадь поверхности вашего тела и диэлектрические жидкости емкостного сопротивления взаимодействуют с диэлектриком свободного космического воздуха, а не проводимостью земли или вашими ногами.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
