Какой выбрать паяльник. Часть 1. Импульсный метеор

Смотрите также обзоры и статьи:

Мы начинаем серию статей, где расскажем о специальных разновидностях электрических паяльников, различающихся по форме корпуса, принципу действия и сфере применения.

И сегодня мы рассмотрим импульсные паяльники. Именно так этот инструмент называется в интернет магазинах паяльного оборудования, но на самом деле, это терминология не совсем корректная.

Грамотно было бы его назвать “трансформаторный”. Или мы от себя бы добавили – устройство прямого нагрева.

Но раз название закрепилось, пусть будет так, хотя на самом деле на самом деле к «чистым» импульсным относятся устройства, в которых есть управляющая плата и они позволяют регулировать температуру на основе широтно-импульсной модуляции.

Завершая тему терминов, проведем в чем-то близкие параллели.

Существуют как трансформаторные лабораторные блоки питания: громоздкие и тяжелые мощностью максимум 150-300 Вт, и импульсные, более компактные, для которых и 900 Вт не предел.



Устройство и принцип действия

Итак, начинаем с ключевых отличий:

1. Во-первых, здесь нет промежуточного звена в виде керамического или нихромового нагревателя. Заметим, что они достаточно инерционные. Особенно при первоначальном разогреве.
2. Во-вторых, сам принцип нагрева иной. Пониженное напряжение непосредственно подается на проволочное паяльное жало, которое выступает в качестве нагрузки для трансформатора.



В отличие от привычных ручек в “горизонтальном” исполнении, как видим, присутствует трансформатор, а следовательно неизбежно, что форма корпуса будет 100% иной.

Мы исходим из простой логики. Мощность самых популярных паяльников – для пайки электроники, микросхем, радиодеталей составляет 25-50 Вт. Трансформатор такой мощности при всем желании нельзя вставить в диаметр 10, пусть даже 15 или 20 мм цилиндрической рукоятки — не поместится.

Более того, даже если бы это можно было осуществить, нарушилась бы балансировка — магнитопровод не легкий, и таким прибором было бы крайне неудобно работать. А хотелось бы паять с комфортом.

Какое решение ?

«Пистолетная» рукоятка. Сразу скажем, что не нужно путать с паяльниками-пистолетами, это отдельная тема, и мы о них поговорим в одной из наших следующих статей. Вот в них никакого трансформатора нет, поэтому они очень легкие и имеют только 1 диод, что позволяет реализовать 2 переключаемых режима мощности.

Здесь тоже нечто похожее на пистолет, но кнопка выполняет самую простую роль. Она ничего не переключает, а просто замыкает цепь, подавая питание на схему.

Кнопка без фиксации, поэтому, пока она нажата, тогда и идет нагрев.

Если разобрать устройство, что мы видим внутри ?

Напряжение от сетевого кабеля питания поступает на трансформатор и это уже плюс в сторону безопасности – присутствует гальваническая развязка от сети.

Вторичных обмоток может быть одна или две.

Первая питает жало, а нагрузкой для второй является лампа накаливания, для подсветки зоны пайки (предусмотрено не во всех моделях). Иногда бывает и второе решение. Делается отвод от вторичной обмотки для питания лампы по принципу автотрансформатора.

Самая идея подсветки участка, где проводятся работы не нова и реализована в некоторых токовых клещах, чтобы видеть какой именно обхватывается кабель для измерения силы тока, если освещенности – естественной или искусственной, недостаточно. Хотя основное преимущество клещей — возможность работы одной рукой, и если даже если подсветки нет, ее заменит простейший светодиодный фонарик или аккумуляторная лампа, удерживаемая в другой руке.

Но все-таки вернемся к главной, назовем ее так, вторичной обмотке. Для нее нагрузкой является паяльное жало.

Хотя таковым его назвать язык не поворачивается, поскольку оно явно не похоже на привычный удлиненный цилиндрический стержень, медный или с износостойким покрытием, оканчивающийся заострением или скошенным краем.

Это жесткая согнутая проволока с двумя выводами, которые помещаются в токосьемники и затягиваются гайкой.

Радиолюбители со стажем утверждают, что раньше проволока изготавливалась из нихрома, другие говорят, что лучше медное жало, облуженное в припое. И иногда приходится читать, что это просто сталь. Более того, наши самодельшики, изготавливающие импульсные  паяльники своими руками, иногда используют отрезок из велосипедный спицы, считая, что такое жало практически «неубиваемое».

Но факт остается фактом – проволока является изогнутой, с двумя контактами и других вариантов нет – электрическая цепь должна быть замкнутой.

Итак, как все эта штука работает. Чем-то похоже на сварочный аппарат, только в последнем цепь замыкается через электрическую дугу, а в нашем случае — через проволочную дугу.

Сопротивление которой хоть и малое, но конечное и на нем падает напряжение.

При нажатии на кнопку, мощность передается на вторичную обмотку, которая содержит всего 4-7 витков провода большого сечения. Поскольку напряжение понижается, а мощность остается неизменной (за исключением потерь в магнитопроводе), ток во вторичной цепи пропорционально возрастает, нагревая жало.

Именно этот принцип обеспечивает основное преимущество – скорость достижение температуры.

Разогрев происходит за время не более 7 секунд. Еще раз повторимся, что здесь нет промежуточных элементов в виде керамики или нихрома – прямое включение обеспечивает экспресс нагрев.

Соответственно такие инструменты нужны тем, кто не хочет (или не может) ждать — для нетерпеливых. Другого объяснения у нас нет. Поскольку недостатков немало и о них мы тоже расскажем.

Вся цепочка “трансформаторные обмотки” ➦ “нагревательная насадка” требует четкой увязки.

Толщина и количество витков в обмотке определяет выходное напряжение. В свою очередь, если взять другие жало или сделать его самому, сопротивление изменится и температура будет как больше номинальной, так и меньше.

Поэтому жало к импульсному паяльнику рекомендуется поставить от той же модели – они продаются отдельно или на свой страх и риск приступить к экспериментам, улучшая характеристики, экспериментируя с геометрией – длиной, поперечным сечением и материалом.



Преимущества:

• Безопасный – низковольтный;
• Быстрый нагрев;
• Электричество потребляется только во время пайки. Это реально дает ощутимую экономию;
• Не надо периодически выдергивать сетевую вилку, разбалтывая розетку;
• Повторно-кратковременный режим это щадящая эксплуатация паяльного оборудования;
• Меньше нагар и дольше срок службы.

Недостатки

• Конечно тяжелый вес. Если за день приходится выполнять десятки паек, руки устанут. Некоторые радиомастера высказывают явное неудовольствие этим фактом, предпочитая купить контактную паяльную станцию, тем более по функциональности она на порядок выше – антистатическая защита, регулировка температуры и может быть встроен цифровой дисплей для индикации и это все за весьма демократическую цену;
• Не желательна длительная работа, поскольку постоянная эксплуатация на предельном токе может вызвать перегрев, расплавление изоляции обмоток, межвитковое замыкание и в лучшем случае, если есть опыт и желание можно сделать ремонт, наматывая катушку, что не всегда технически и финансово оправдано, а в худшем придется новый паяльник купить и не факт, что в этот раз выбор остановится снова на трансформаторном;
• Нет термопары и датчика обратной связи, естественно и компенсации потерь мощности. Вообще никакой схемы управления нет. «Утяжеленная простота».

Кроме пайки электроники, также можно использовать для расплавления пластика и выжигания по дереву. Это все-таки плюс, а то мы все о минусах…

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Отличия импульсного паяльника от обычного

Принцип пайки основан на том, что на конце жала паяльника достигается максимальный нагрев, нужный для плавки припоя и прогрева соединяемых элементов. Подготовка деталей к паянию отнимает немало времени. Держать постоянно нагретый электропаяльник невыгодно из-за неоправданного перерасхода электричества. На смену традиционным паяльным приборам пришли энергосберегающие виды импульсных паяльников (ИП).

Импульсный паяльник-пистолет заводского изготовления

Важно! Главное отличие импульсных инструментов от обычных паяльников заключается в том, что нужная температура на конце жала достигается за 3-4 секунды после включения.

Принцип функционирования прибора

Наконечник инструмента выглядит в виде изогнутой медной проволоки, по которой проходит сильный ток (25-50 А). До некоторого времени в большинстве ИП электроэнергию такой мощности подавал трансформатор.

Его вторичная обмотка выглядела как пара витков медного проводника с поперечным сечением от 6 до 10 мм2. Мощное сечение проводника по сравнению с проволокой жала позволяет шине оставаться относительно холодной при максимальной передаче тепла на конец жала.

Жала из медной проволоки

Как правило, выводы шины из корпуса прибора являются одновременно держателями наконечника. Сам блок питания помещается в пластиковом корпусе с включателем куркового типа. Паяльники изготавливают в форме пистолета. Они удобно помещаются в руке. Лёгким нажатием на курок инструмент приводится в рабочее состояние.

Новое поколение ИП

К недостаткам старых импульсных приборов можно отнести их внушительный вес из-за большой массы трансформаторов, а также возникновение вибрации инструмента во время пайки. В моделях последнего поколения вместо громоздких и массивных трансформаторов стали применять более лёгкие и небольшие электронные блоки питания. Импульсная схема блока преобразования тока высокой частоты позволяет избежать возникновения этих негативных явлений.

Самодельные ИП

Сделать импульсный паяльник своими руками не так трудно, как кажется на первый взгляд. На сегодня возможны два варианта изготовления ИП: применение стандартных понижающих трансформаторов или установка электронных плат, создающих импульсы высокочастотного напряжения электрического тока.

Конструкция самодельного ИП

ИП с понижающим трансформатором

Для самодельного прибора используют трансформатор независимо от типа магнитопровода. Основное требование к преобразователю напряжения – это его мощность в диапазоне от 50 до 150 Вт. Вторичную обмотку изымают. Вместо неё устраивают пару оборотов медной шины или плетённого медного провода вокруг сердечника.

Обратите внимание! Монтаж новой обмотки должен быть сделан так, чтобы шины не контактировали друг с другом и не замыкались напрямую на сердечник.

Медные шины вторичной обмотки

При наматывании упругой медной шины требуется соблюдать осторожность, чтобы не нанести повреждений первичной обмотке трансформатора. После чего нужно обязательно протестировать проводку на наличие обрыва и замыкания.

Для рукоятки паяльника можно использовать старую ручку от кухонной утвари из дерева или диэлектрика. Некоторые умельцы вырезают держатель из подсобного материала. В качестве крепления деталей паяльника отлично служит стандартная изоляционная лента.

Импульсный паяльник с электронным трансформатором

Для изготовления ИП своими руками часто используют старый корпус паяльника-пистолета и держатели жала. Сейчас получили большое распространение электронные блоки для галогенных ламп. Такой трансформатор на выходе выдаёт ток напряжением 12 В и мощностью от 50 до 150 Вт.

Электронный трансформатор

Устройство легко помещается в старом корпусе паяльника. Имея достаточную квалификацию, можно не тратиться на приобретение этой детали, а сделать электронную плату своими руками.

Можно пойти другим путём и приобрести готовый высокочастотный импульсный трансформатор. То есть надо приобрести такой преобразователь напряжения, чтобы он мог поместиться в корпусе паяльного пистолета.

Высокочастотный трансформатор

Дополнительная информация. Если сечение имеющихся шин или гибких проводов недостаточно, то подключают несколько дополнительных витков обмоток.

Установка параллельных витков

Изготовление наконечников

Для изготовления жала ИП берут медную жилу диаметром 1-2 мм. Проводник сгибают с разрывом между концами, которые закрепляют в болтовых, винтовых соединениях или кольцевых зажимах держателей ИП.

Нужную толщину проволоки жала подбирают опытным путём. Понятно, что наконечник из медной жилы толщиной 1 мм будет почти в два раза быстрей прогреваться, чем 2-х миллиметровый пруток.

Освещение рабочей зоны

Для освещения места пайки устанавливают обыкновенную лампочку от бытового фонарика. Лампочка включается синхронно с началом нагрева наконечника ИП. Часто вместо лампы накаливания устанавливают светодиод. Для подачи тока 12 вольт на лампочку в схему блока питания ставят дополнительную небольшую параллельную вторичную обмотку. В корпусе электронного трансформатора заводского изготовления есть готовые выводы для питания светодиода. Светодиод устанавливают таким образом, чтобы пучок лучей света точно был направлен на кончик жала.

Преимущества и недостатки импульсных паяльников

Преимущества

1. Простота конструкции позволяет даже малоопытному радиолюбителю подобрать на радиорынке необходимые детали и собрать импульсный паяльник своими руками;
2. Электроэнергия не тратится впустую на прогрев окружающей среды. Прибор работает только при нажатой клавише включателя;
3. Отложенный в сторону паяльник автоматически отключается, и жало быстро охлаждается, что исключает получение случайных ожогов;
4. Замена выгоревшего жала не вызывает затруднений. Достаточно отрезок медной проволоки согнуть нужным образом и вставить его в зажимы держателей.

Недостаток

Наряду с рядом достоинств данных инструментов, самодельные импульсные паяльники обладают одним недостатком. Несмотря на компактность импульсного паяльника, его вес при долгой работе существенно влияет на усталость рук. Это создаёт определённое неудобство в процессе пайки. Нашлись умелые люди, которые стали разделять электронный блок питания и сам рабочий орган паяльника. Для этого блок подсоединяют дистанционно.

Сегодня импульсные паяльники прочно заняли своё место в сфере радиоэлектроники. Благодаря своей простоте в обращении, такой инструмент можно встретить почти в каждом хозяйстве.

Видео

Оцените статью:

Импульсный паяльник в наборе

Преимущества

• Ультрабыстрый разогрев – начало работы через 6-8 секунд после включения
• Низкое энергопотребление
• Может использоваться как прибор для выжигания по дереву
• Встроенный световой индикатор информирует о текущем режиме работы
• Припой, канифоль и 2 сменных жала в комплекте

Описание

Паяльное оборудование «ЗУБР» разработано в соответствии с самыми высокими требованиями и обеспечивает качественную работу на протяжении всего срока службы. Предназначен для работы с электронными платами при монтаже/демонтаже компонентов, а также для пайки, отпайки и лужения медных проводников сечением до 2 мм2. Может использоваться как прибор для выжигания по дереву

Применение

Электропаяльник применяется для монтажа электронных компонентов на печатную плату, пайки медных проводников сечением до 3 мм², отпайки и лужения металлических элементов толщиной до 1,5 мм, а также выжигания по дереву. Импульсный нагревательный элемент обеспечивает мгновенный нагрев жала и высокую теплоотдачу.

Техническая информация

Артикул
Напряжение, В	220
Мощность, Вт	150
Форма жала	ко­нус
Дополнительная комплектация	2 смен­ных жа­ла, ка­ни­фоль, при­пой
Индикатор работы	да
Пластиковый кейс	да
Комплектация
Паяльник, 150 Вт	1 шт.
Сменные хала	2 шт.
Припой, 10 гр.	1 шт.
Канифоль, 25гр.	1 шт.
Пластиковый кейс	1 шт.

Покупка импульсного паяльника – за и против

В настоящее время, наряду с обычным стержневым паяльником, можно приобрести менее распространенные импульсные приборы, предназначенные для особо точной и аккуратной пайки. Узнать подробнее о характеристиках прибора можно по этому адресу http://vespergroup.org/. Тут же можно почитать о различных инновационных и просто технологичных приборах отечественного производства.

Замечем нужен импульсный паяльник?

История обычного стержневого электрического паяльника насчитывает почти столетие, и все это время человечество обходилось этими приборами. Спрашивается, с какой целью был разработан импульсный аналог и в чем заключаются его преимущества перед традиционными устройствами?

• Быстрый нагрев жала и быстрое остывание. Каждый человек, имеющий опыт работы со стержневыми паяльниками, знает, что нужно прождать не менее 5 минут, пока прибор нагреется до необходимой температуры. В импульсном паяльнике все происходит гораздо быстрее, так как для нагрева нужны считанные секунды. Точно также паяльник, за считанные секунды, остывает после отключения от сети. Следовательно, не нужно подолгу ждать, пока прибор остынет и его можно будет безопасно уложить в коробку.
• Малый вес и удобная конфигурация. Обычный паяльник — это рабочая часть, заключённая в деревянную или пластиковую ручку. Пользоваться такой конструкцией при продолжительной работе неудобно, так как рука затекает и устает от неестественного расположения рукояти. В импульсном паяльнике рукоятка более удобная и поэтому нет необходимости изгибать запястье для работы. Весит импульсный паяльник в полтора — в два раза меньше обычного стержневого инструмента. Это очень важно, если работать приходится дольше получаса.
• Есть ли недостатки? Единственный недостаток импульсного паяльника заключается в том, что во включённом состоянии через жало проходит ток. Таким образом использовать инструмент можно для пайки различных разъемов и малоразмерных соединений. При пайке микросхем нужно быть очень осторожным, так как некоторые из них боятся статического напряжения и, из-за тока, проходящего по жалу, могут выйти из строя.

Еще один момент — это недолговечность дешёвых импульсных паяльников. Поэтому, чтобы рассчитывать на продолжительную работу инструмента, паяльники нужно приобретать брендовые и желательно отечественного производства.

Импульсный паяльник: как работает, схема

Проведение работ по пайке схем и проводов в домашних и промышленных устройствах связано с применением паяльников. Они встречаются в нескольких вариациях, которые различаются по принципу действия и мощности. Применяются они также для различных целей. Один из вариантов, подходящий для новичков и профессионалов, импульсный паяльник.

Описание устройства

Данный вариант представляет собой паяльник, нагрев которого происходит импульсно. Это заключается в том, что напряжение воздействует на жало только в момент взаимодействия паяльника с объектом пайки. Это снижает затраты энергии и увеличивает срок службы устройства и его эффективность.

Импульсный электропаяльник

Принцип действия

Устройство и принцип действия такого типа приборов основано на простом физическом эффекте, при котором нагрев проводника происходит при протекании большого тока.
В момент включения устройства нажатием кнопки первичная схема источника входного сигнала отключается, трансформатор переключается на низкое напряжение на вторичной обмотке. При этом в выходной цепи присутствует ток для быстрого нагрева жала. Когда кнопка отпущена, цепь отключается, ток прекращает течь и нагрев прекращается.

При низком напряжении около 2 вольт сила тока в рабочей цепи достигает 25-50 ампер. Вторичная обмотка трансформатора должна быть намотана проводами, при этом поперечное сечение обмотки должно быть в несколько раз больше, чем поперечное сечение жала. То же самое правило должно выполняться для проводящей шины, которая соединяет конец шипа со вторичной обмоткой. Это предотвратит затраты энергии на нагрев.
Импульсные источники питания заменяют трансформаторные, и их популярность медленно растет. Они позволяют многократно уменьшить вес и размеры оборудования с той же производительностью.

Характеристики

Одной из наиболее популярных на рынке является модель импульсного паяльника STING. Этот прибор имеет следующие характеристики:

• Напряжение питания 145-270 В
• Частота напряжения 50-60 Гц
• Потребляемая мощность 30-125 Вт
• Время нагрева жала достигает рабочей температуры 1,5-6,0 секунд.
• Максимальная температура рабочей зоны St 500 °С
• Степень защиты IP 2.0
• Размеры 176 × 130 × 26 мм.
• Кабельная сеть длиной 1 м
• Вес 0,18 кг

Паяльник STING

Преимущества и недостатки

Импульсный паяльник будет иметь преимущества в сравнении с другими типами паяльников:

• Низкое энергопотребление. Приборы этого типа потребляют энергию только при непосредственном процессе монтажа платы.
• Безопасность. Когда он не работает, жало сразу же остынет, и такое оборудование не сгорит, не зажжет что-либо на столе и не растопит изоляцию.
• Простота использования, доступность ремонта и технического обслуживания. Жало можно заменить за несколько минут.
• Кроме того, жало может иметь любую форму. Это пригодится там, где до платы или проводов трудно достать.

Наряду с данными преимуществами этот тип устройства имеет один недостаток: такой паяльник тяжелый, большой по размеру и неудобен в использовании при длительном использовании.

Важно: Чтобы облегчить работу, питание паяльника производят из отдельного импульсного источника, который располагается в отдельном корпусе.

Сравнение обычного и импульсного устройства

Устройство

Импульсный паяльник относительно прост в устройстве. Он включает в себя:

• Жало. Представляет собой V-образную медную проволоку, которая закреплена в рукоятке и имеет толщину 1-3 мм.
• Блок питания. Подает ток низкого напряжения на рабочий орган.
• Рукоятка.
• Кнопка, которая служит для запуска устройства.
• Сетевой кабель со штекером.
• Подсветка или светодиоды освещают рабочую зону (встречается не во всех моделях, но это очень удобная функция).

Самым сложным узлом является блок питания. Он преобразует основное напряжение 220 В, 50 Гц в низкое напряжение высокой частоты (20-40 кГц). Входная цепь через кнопку включения подключена к сетевому кабелю, а контакт на жале подключен к выходной цепи. Импульсные паяльники имеют различные варианты и схемы подачи напряжения.
Устройство подачи напряжения может быть встроено в ручку. Трансформатор, закрепленный на внешнем корпусе, имеет большой вес и значительный размер. Длительное использование может сильно утомить рабочего. В некоторых моделях источник тока представляет собой автономный узел. Это повышает безопасность и удобство использования устройства. В этом случае только кнопка включения установлена ​​в ручке.

Устройство импульсного прибора

Изготовление своими руками

Пошаговая инструкция для самостоятельного изготовления импульсного паяльника на трансформаторах:

1. Сначала необходимо подобрать подходящий для этой цели трансформатор. В любом случае питание подается от старых электронных устройств мощностью 50-150 Вт.
2. Осторожно разбирается катушка.

Важно: необходимо сделать это с особой осторожностью, так как это и будет основной частью устройства.

3. Далее нужно сделать и поместить медную проводку с поперечным сечением не менее 20 мм на первичную катушку. Достаточно одного мотка, при этом необходимо оставить свободный конец длиной не менее 15 см.
4. После этого требуется изолировать катушки стекловолокном или термоусадочной трубкой.
5. Подсоединить V-образный медный провод толщиной 1,5-2 мм к концу шины (поперечное сечение выбирается экспериментальным путем).
6. Вырезается ручка из дерева или ткани и в ней закрепляется кнопка питания и трансформатор.
7. Производится подключение сетевого кабеля к первичной обмотке.

Самодельное устройство

Также паяльник может быть собран из комплектующих, полученных из энергосберегающих ламп. Для этого понадобится:

• Шнур с вилкой.
• Крепление.
• Провода.
• Проволока из меди (толщина примерно 2-3 миллиметра).
• Трансформатор, который понижал бы напряжение с 220 В до нужного.
• Преобразователь, позаимствованный из люминесцентной лампы.

Импульсный паяльник из энергосберегающей лампы схема

Импульсный электропаяльник — вариант для новичков и профессионалов, который экономит электроэнергию и обеспечивает эффективную и качественную работу. Изготовление его в домашних условиях на основе трансформатора или лампочки — дело, которое под силу практически каждому желающему.

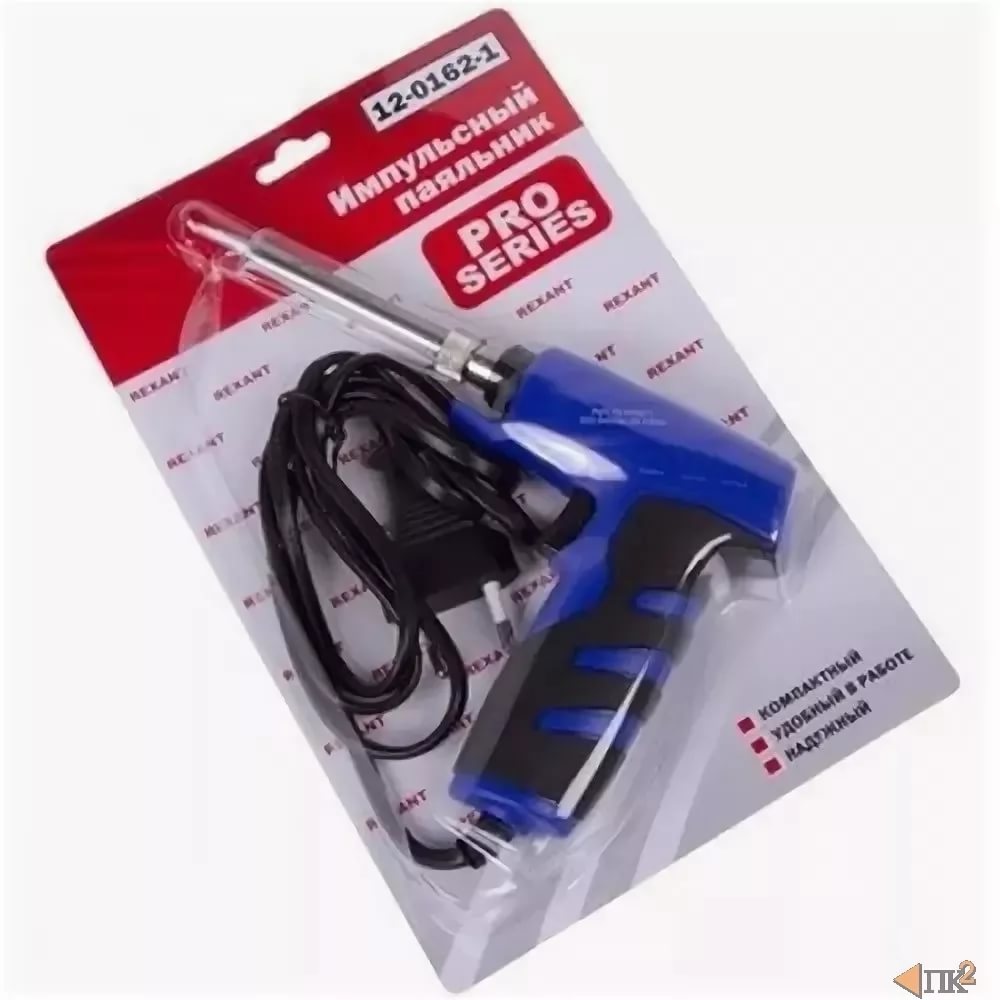

Импульсный паяльник 220В, 30-130 Вт REXANT HS-50 ZD-80 12-0162 — цена, отзывы, характеристики, фото

Импульсный паяльник 220В, 30-130 Вт REXANT HS-50 ZD-80 12-0162 служит для быстрого монтажа или демонтажа радиоэлементов в домашних условиях. Данная модель имеет возможность работы в двух режимах 30 и 130 Вт. Повышение мощности и ускорение нагрева достигается путем нажатия и удержания курка. Такое качество облегчает рабочий процесс, предварительно позволяя установить жало в необходимой точке пайки. Паяльник имеет удобную форму ручки, материалом которой служит ударопрочный пластик. Устройство имеет высокий рабочий ресурс и не потребляет большое количество электроэнергии. Мощность, Вт 130 Напряжение, В 220 Время разогрева, мин 9 Форма жала конус Материал жала медь с покрытием Материал рукояти пластик Тип питания электрический Регулировка мощности да Защитное покрытие медного жала да Серия HS-50 ZD-80 Тип паяльник импульсный Вес, кг 0,18 Показать еще Этот товар из подборок Параметры упакованного товара Единица товара: Штука Вес, кг: 0,18 Длина, мм: 205 Ширина, мм: 149 Высота, мм: 31 Произведено Китай — родина бренда Китай — страна производства* Информация о производителе * Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертой Отзывы о паяльнике REXANT HS-50 (ZD-80) 220V/30-130 Вт 12-0162 Оставить свой отзыв На данный момент для этого товара нет расходных материалов Способы получения товара в Москве Доставка Вес брутто товара: 0.18 кг Габариты в упаковке, мм: 205 x 149 x 31 В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАлыкельАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадеждаНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно м.Буревестник, г. Нижний Новгород, ул. Коминтерна, д. 155 По предзаказу на 7 мая, после 13:00 В корзину м.Горьковская, г. Нижний Новгород, ул. Костина, д. 13 По предзаказу на 7 мая, после 12:00 В корзину м.Заречная, г. Нижний Новгород, проспект Ленина, д. 45 По предзаказу на 7 мая, после 14:00 В корзину м.Парк культуры, г. Нижний Новгород, пр-т Ленина, д. 100Д По предзаказу на 7 мая, после 14:00 В корзину г. Нижний Новгород, ул. Бекетова, д. 26/1 По предзаказу на 7 мая, после 12:00 В корзину г. Нижний Новгород, ул. Суздальская, д. 70 По предзаказу на завтра, после 20:30 В корзину м.Буревестник, г. Нижний Новгород, ул. Коминтерна, д. 155 пн.  –  вс.: 9:00 – 20:00 В корзину м.Горьковская, г. Нижний Новгород, ул. Костина, д. 13 пн.  –  вс.: 9:00 – 20:00 В корзину м.Заречная, г. Нижний Новгород, проспект Ленина, д. 45 пн.  –  вс.: 9:00 – 20:00 В корзину м.Парк культуры, г. Нижний Новгород, пр-т Ленина, д. 100Д пн.  –  вс.: 9:00 – 20:00 В корзину г. Нижний Новгород, ул. Бекетова, д. 26/1 пн.  –  вс.: 9:00 – 20:00 В корзину г. Нижний Новгород, ул. Суздальская, д. 70 пн.  –  пт.: 9:00 – 21:00 сб.  –  вс.: 9:00 – 20:00 В корзину Сервис от ВсеИнструменты.ру Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру. Гарантия производителя Гарантия производителя 12 месяцев Гарантийный ремонт Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров. Лицензированные сервисные центры Адрес Контакты СЦ «СДС-Группа» МСК  ул. Фабричная, д. 6, стр. 1  +7 (495) 225-25-20

Может понадобиться

принцип работы, схема и изготовление своими руками

Когда нужно что-то быстро спаять, но не хочется ждать, пока жало прогреется, на помощь вам придёт импульсный паяльник. Главное его достоинство — набор рабочей температуры за 1−2 секунды. Конечно, такой паяльник можно купить в магазине, но куда дешевле и приятнее будет собрать его самим, особенно если у вас завалялись ненужные радиодетали.

Устройство индукционного паяльника

Любой индукционный (импульсный) паяльник состоит из понижающего трансформатора, кнопки, работающей на замыкание и жала, выполненного из медной проволоки, толщиной 1−3 мм. В некоторых конструкциях к ним добавляется источник питания и другие элементы.

Вот так выглядит схема простейшего индукционного паяльника:

Следует обратить внимание, что на этой схеме трансформатор имеет две вторичных обмотки: одна питает лампу для подсветки места пайки, а другая — жало.

Импульсный и индукционный паяльник — это не одно и то же. Импульсными называются индукционные паяльники, имеющие в своём составе высокочастотный преобразователь напряжения. Приведённый в пример прибор с понижающим трансформатором импульсным не является.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

• больший вес и размеры, отсутствие возможности точно регулировать температуру;
• присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
• невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Разновидности инструмента

Выделяют 4 основных типа этих устройств. Они могут существовать как отдельные виды, но также их характеристики могут совмещаться. Основные виды паяльников:

• сетевой, работающий на частоте сети;
• с форсированным нагревом;
• импульсные;
• с изолированным жалом.

Существуют также импульсные паяльники с изолированным жалом и форсированным нагревом. Несовместимые типы — это сетевой и импульсный паяльник.

Импульсный, в отличие от нерегулируемого сетевого, уже может иметь регулировку мощности за счёт использования импульсного преобразователя, работающего на высоких частотах и умеющего изменять мощность методом широтно-импульсной модуляции. Благодаря сравнительно малым размерам преобразователя, этот тип индукционного паяльника является самым компактным из всех.

Паяльниками с форсированным нагревом называют устройства, имеющие в своём составе батарею мощных электролитических конденсаторов, включённых параллельно жалу и отделённых от него выключателями или мощными полевыми транзисторами. Работает такой форсаж следующим образом: когда жало отключено, транзисторы открываются и начинается заряд конденсатора. После окончания заряда они закрываются. Затем, когда жало включается, транзисторы снова открываются, разряжая конденсаторы, на короткое время мощность паяльника возрастает в несколько раз. Эта функция даёт возможность паять массивные элементы, обладающие большой теплоёмкостью.

Для исключения возможности повреждения микросхем были придуманы изолированные жала. В них рабочая поверхность жала электрически изолирована от нагревателя. Такие жала похожи на обычные паяльники: в роли жала выступает толстый медный пруток, на который намотано несколько витков провода большого сечения. Пруток защищает от контакта с проводом намотанная на него стеклоткань.

Сборка трансформаторного прибора

Этот вид паяльника является самым простым. Поэтому собрать его будет несложно.

Для этого понадобятся следующие компоненты:

1. Сердечник от трансформатора типа ШП (если не найдёте, можете использовать тип П, он похуже, но тоже сойдёт).
2. Медный провод в лаковой изоляции сечением 0,3 мм, для первичной обмотки.
3. Медный провод или шина сечением 12−15 мм, которые пойдут на вторичную обмотку.
4. Медная проволока, на 2−3 квадрата, для изготовления жала.
5. 2 клеммы для его подключения.
6. Выключатель в виде кнопки, работающей на замыкание.
7. Любой удобный вам корпус для паяльника и сетевой шнур.

Сборка индукционного паяльника своими руками, схема:

Сначала нужно намотать первичку (при её намотке ориентируйтесь по сопротивлению — оно должно составлять порядка 40−50 Ом, это примерно 1500 витков), причём делать это нужно аккуратно, катушка должна быть намотана равномерно, без бугров по краям или по центру. Перед намоткой заизолируйте сердечник в месте, где будет находиться обмотка.

После намотки обмотайте первичную обмотку термостойким скотчем и приступайте к намотке вторички. Она должна состоять из одного-двух витков. Перед её намоткой снова заизолируйте сердечник, саму обмотку при этом изолировать не нужно, она играет роль радиатора, рассеивающего тепло, приходящее на него с жала. Все, трансформатор готов.

Осталось подготовить корпус, прорезав в нём отверстия для вентиляции, клемм и выключателя, затем установить в нём все детали и соединить их так, как указано на схеме. После этого припаяйте сетевой провод нужной вам длины и смонтируйте на конце вилку для подключения в сеть. Собрав корпус, включите получившийся у вас прибор в розетку и проверьте его работу. Если он плавит припой, и жало при этом не обгорает от перегрева, значит, все в порядке, можете спокойно им пользоваться.

Изготовление импульсной разновидности

Она самая распространённая из всех. Собирается так же просто, как и предыдущая.

Список запчастей, необходимых для её сборки:

1. Электронный трансформатор на 12 вольт для галогенных ламп, мощностью 60−90 ватт.
2. Медный провод сечением 3 мм, для вторичной обмотки и жала.
3. Кнопка, работающая на замыкание.
4. Клеммы.
5. Кусочек стеклотекстолита для крепления клемм.
6. Сетевой шнур с вилкой.
7. Пластиковая водопроводная труба, для использования в качестве ручки.

Сначала нужно немного доработать драйвер от галогенки, а именно заменить вторичную обмотку импульсного трансформатора. Для этого разберите его.

Внутри он будет выглядеть следующим образом:

Красным обведена нужная деталь.

Нужно аккуратно её отклеить, затем, отпаяв выводы от платы, снять её окончательно. Потом снимите заводскую вторичную обмотку (она расположена поверх первичной) и установите свою, на половину витка. Просверлите плату так, как показано на фото:

После этого просверлите насквозь корпус так, чтобы отверстия в корпусе и плате совпадали. Это нужно для удобства вывода концов вторички наружу. Затем припаяйте и приклейте трансформатор, соблюдая соосность всех имеющихся отверстий, и соберите корпус, предварительно установив и припаяв кнопку с сетевым шнуром. Потом проденьте сквозь драйвер провод вторичной обмотки и согните его полукольцом. Осталось лишь соединить концы вторички куском текстолита с заранее просверлёнными в нём дырками, и закрепить на нём клеммы и жало, после чего сборку устройства можно считать завершённой.

Собранное устройство должно выглядеть следующим образом:

Вид сбоку:

Делаем аккумуляторный тип механизма

Этот вариант уже посложнее прошлых, он собирается не из блоков, а из отдельных радиодеталей.

Сначала обратим внимание на схему

Составим список нужных компонентов:

• 2 батареи 18650 со встроенной защитой;
• 2 холдера для 18650;
• 2 диода;
• 2 резистора на 47 Ом;
• 2 резистора на 5,6 кОм;
• 1 конденсатор на 220 нФ;
• 2 низковольтных (с пороговым напряжением включения 2−2,5 вольта) полевых транзистора;
• 2 небольших радиатора для охлаждения силовых транзисторов;
• Высокотоковая (на 10 А) кнопка, работающая на размыкание.
• Ферритовая губка из фильтра помех или любой другой небольшой тороидальный сердечник для намотки импульсного трансформатора.
• Тороидальный сердечник более мелкого размера для намотки дросселя.
• 2 клеммы для подключения жала.
• Отрезок стеклотекстолита для крепления клемм.
• Отрезок фольгированного стеклотекстолита для изготовления платы.

Вот так должна выглядеть разводка платы:

Ссылка на гербер файл с разводкой (открывать в программе Sprint-layout): yadi.sk/d/SM1st1Lu3SaR3L

Схема этого понижающего преобразователя не содержит в себе ШИМ контроллера, а построена на базе симметричного автогенератора, что значительно уменьшает сложность сборки и размеры будущего паяльника.

Прежде чем приступить к её сборке, необходимо собрать импульсный трансформатор и дроссель, а также изготовить плату (или используйте макетную).

Первичная обмотка состоит из шести витков провода сечением 3 мм и имеет среднюю точку. Так как такой толстый провод будет сложно намотать на маленький сердечник, советуем использовать шесть жил провода в лаковой изоляции, сечением 0,5 мм. Для начала возьмите два отрезка провода одинаковой длины, сложите их вместе и соедините 2 конца (после сборки трансформатора они станут средней точкой), другие два оставьте свободными. Проденьте общий конец в сердечник, а остальные разведите и сделайте ими по три витка в разные стороны. Более точно указано на фото:

Вторичная обмотка собирается куда проще. Она состоит из 1 витка провода сечением 7 мм. Для её намотки рекомендуем использовать 7 проводов сечением 1 мм, скрученных вместе. Перед сборкой вторички не забудьте обернуть провод термостойкой (термоскотч, фторопластовая или стеклотканевая трубка) изоляцией. Трансформатор готов.

Далее, следует приступить к дросселю. Он содержит 13 витков, намотанных проводом сечением 1,5 мм. Для намотки используйте провод в лаковой изоляции. После сборки дросселя и изготовления печатной платы приступайте к монтажу всей схемы. После сборки не забудьте приклеить радиаторы к транзисторам. В итоге у должно получиться так, как изображено на фото:

После сборки схемы подключите к ней жало (делается из медной проволоки сечением 3 мм) и проверьте работоспособность паяльника. Если все в порядке, начинайте собирать его в корпус, перед этим не забудьте склеить между собой холдеры для аккумуляторов и припаять их к плате. Аккумуляторы подключаются параллельно.

Такой результат у вас должен получиться:

​Номинальная мощность полученного паяльника — 40 ватт, время работы от одного заряда — 1 час, 20 минут (при использовании нормальных аккумуляторов). Прибор не предназначен для длительной работы, его область применения — срочный ремонт чего-то необходимого, когда у вас дома отключили электроэнергию или если вы находитесь вдали от цивилизации. А также этот паяльник подойдёт монтажникам и ремонтникам слаботочного оборудования.

Режим работы у него такой: 10 минут работает и столько же остывает. Допускается не более 7 включений в минуту.

Паяльник импульсный

— купить паяльник импульсный с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для импульсного паяльника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот импульсный паяльник станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели импульсный паяльник на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в импульсном паяльнике и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести импульсный паяльник по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

GOWE Миниатюрная импульсная педаль с литиевой батареей для точечной сварки, пайка прикосновением, установка для точечной сварки.Паяльник —

---

• Убедитесь, что это подходит введя номер вашей модели.
• Характерная черта; 1. Аппарат представляет собой комбинацию точечной сварки аккумуляторных батарей и припоя печатных плат, что делает вашу работу более удобной. 2. фиксированная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, так что сварка становится гибкой. .3.Обладают функцией выбора 2,4,6,8 сварочных импульсов, делают паяное соединение надежным, выбор тока станет быстрым и эффективным. 4. Обладать быстрым регулятором сварочного тока,
• выбор тока станет быстрым и эффективным.5. антистатическая паяльная станция, которая точно контролирует температуру, она подходит для сварки любых интегрированных цепей или проводов. 6. съемные ножные переключатели могут соответствовать требованиям положения при сварке или сложной технологии. 7. фиксированная головка для точечной сварки. устройство регулировки давления, которое делает паяные соединения более надежными.
• Свинцовые листы аккумуляторных батарей можно быстро сваривать. Производство, установка, сварка литиевых батарей или мобильных устройств.Сварка свинцовых листов и проволоки из металлических деталей. Электрические характеристики: Часть паяльника: Температура: 150 Характеристика ~ 450 Характеристика; 1. Машина представляет собой комбинацию точечной сварки аккумуляторных батарей и припоя монтажных плат, что делает вашу работу более удобной. 2. фиксированная головка для точечной сварки и мобильная ручка для точечной сварки
• объединены вместе в одной машине, так что сварка станет гибкой. 3. Обладать функцией выбора 2,4,6,8 импульсов сварки, сделать паяное соединение надежным.4. Обладать быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. 5. Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегрированных цепей или проводов.
• 6. Съемные ножные переключатели могут соответствовать требованиям положения при сварке или сложной технологии. 7. Фиксированная головка для точечной сварки имеет устройство регулирования давления, которое делает паяные соединения более надежными. Свинцовые листы аккумуляторной батареи можно быстро сваривать.Производство, установка, сварка литиевых аккумуляторов или мобильных силовых. Сварка свинцовых листов и проволоки из металлических деталей.

› См. Дополнительные сведения о продукте

Weller 9400PKS Обзор 2021 г.

Если вы занимаетесь профессиональным или любительским ремонтом электрики, то наверняка знаете, что такое паяльник.Это основной и незаменимый инструмент, без которого ни один мастер не сможет выполнить качественный ремонт электрики. Использование паяльника не занимает много времени при пайке блока и электрических цепей.

---

Характеристики Weller 9400PKS:

• Мощность: 140 Вт / 100 Вт
• Вход напряжения: 120 В
• Температура: до 900F

---

После пайки детали вы оставляете паяльник включенным и берете следующую деталь или провод. Паяльник будет долго накачивать, без толку излучает тепло и зря потребляет электричество.

При выполнении таких паяльных работ осмотрите импульсный паяльник. Этот тип паяльника работает по-другому и значительно экономит электроэнергию, не теряя тепло зря.

Импульсный паяльник имеет некоторые отличия от традиционных паяльных устройств. Импульсный паяльник получил такое название за то, что работает в импульсном режиме. После нажатия на кнопку включения нагрева импульсный паяльник быстро нагревается до нужной температуры. Время нагрева не превышает 10 секунд.После завершения необходимых работ паяльник выключится.

Наконечник импульсного паяльника является проводником. По нему протекает ток, в результате чего начинается нагрев этого элемента.

Обычный электрический паяльник — это устройство со значительной инерцией. Жало обычного паяльника имеет медный стержень. Нагрев этого элемента осуществляется контактным способом с использованием теплоотдачи от нихромовой спирали, нагретой электрическим током.

Обычный паяльник может нагреваться от 2 до 10 минут.Мастеру это доставляет неудобства, так как он должен подождать, а паяльник не выключится автоматически и продолжит нагрев.

Паяльники импульсные по конструкции аналогичны пистолетам. Кнопка включения расположена так, что вы можете включить ее указательным пальцем. В конце «ствола» есть петля из медной проволоки. Это жало импульсного паяльника, без которого паяльник работать не будет.

Чтобы вам было максимально удобно паять, разработчики импульсного паяльника предусмотрели подсветку.Он находится возле наконечника и включается при нажатии на кнопку питания. У штатного паяльника тоже есть подсветка. Это лампа накаливания низкого напряжения. Оснащают современные модели светодиодами в свободном доступе. Если он перегорит, то легко заменим.

---

Weller 9400PKS Руководство пользователя

Возникли проблемы? Загрузите инструкцию к универсальному паяльнику Weller 9400PKS 120V Dual Heat 140 / 100W.

---

Веллер 9400ПККС

Это одна из самых распространенных и доступных моделей импульсных паяльников.Этот паяльник может монтировать и демонтировать электронные детали, схемы, платы, провода и многое другое. Импульсный паяльник имеет трансформатор мощностью 100-140 Вт. Его наконечник нагревается быстро, за 5-10 секунд, что способствует быстрой пайке.

Оборудовали паяльник наконечником в качестве нагревательного элемента. Сделали это из стальной проволоки. С помощью такого наконечника удобно паять радиодетали, соединения проводов. Также его можно использовать для лужения небольших участков на радиоплатах. Импульсный паяльник экономичен, потребляет минимальное количество электроэнергии, потому что ток через жало проходит только во время работы паяльника.Закрепляют наконечник винтом. Под наконечником устанавливают светодиод. Он включается автоматически, как только вы приступаете к пайке. Они делают корпус из термостойкого, стойкого к ударам пластика.

Импульсный паяльник данной марки позволяет паять в труднодоступных местах. У него довольно длинный шнур, удлиненный кончик. Таким паяльником можно проделать большой объем работы. Нагревательный элемент задает быстрый нагрев температуры паяльника. С помощью такого качественного устройства можно выполнить мелкий ремонт бытовых электроприборов, установить лампы при разводке разъемов, при прокладке электрических сетей и другие ремонтные работы мелкой техники.

Плюсы и минусы Weller 9400PKS

• Качественный ударопрочный пластик. Паяльник не деформируется, не поддается температуре;
• Простота в эксплуатации;
• Сверхбыстрый нагрев, жало паяльника достигает необходимой температуры от 3 до 10 секунд;
• Оснащен светодиодным освещением;
• Легкость снятия насадки паяльника с помощью резьбовых соединений;
• Эргономичная прорезиненная ручка для удобной работы;
• Кнопка включения на корпусе позволяет существенно экономить электроэнергию;
Паяльник
• Weller гарантия на работу 7 лет;
• Два положения триггера управляют мощностью;
• Обеспечивают конструкцию пистолета защиту от выдергивания.

• Паяльник довольно тяжелый;
• Некоторым техническим специалистам неудобно выполнять пайку из-за того, что жало имеет круглый профиль.

Скоростной паяльник повышенной мощности 140-100 Вт необходим, когда требуется высокоскоростное высокотемпературное точечное воздействие.

Паяльник довольно тяжелый, и это его главный недостаток. Встроенный трансформатор добавляет ему веса.Но скорость нагрева жала компенсирует такой недостаток, как колоссальный вес. Ожидание нагрева наконечника — максимум 10 секунд. Как только вы нажимаете кнопку «Пуск», включаются мощные нагреватели и доводят температуру жала паяльника до точки плавления. Это позволит быстро произвести ремонт, припаять проводку к клемме, разобрать перегоревший диод, транзистор, различные радиодетали, а также выполнить тонкие паяльные работы.

Существует множество разновидностей паяльных инструментов для выполнения различных видов паяльных работ.Они могут отличаться мощностью, скоростью нагрева, принципом работы и так далее. Тип паяльника на основе трансформаторной схемы, работающий в кратковременном режиме после нажатия кнопки, востребован, когда требуется быстрый набор мощности.

Жало нагревается за счет передачи напряжения через нагревательные элементы. Этот вид отличается высоким КПД. Такого показателя они достигают за счет того, что инструмент работает только во время пайки, в отличие от сетевых аналогов. Мощность 100-140 Вт.

Кроме того, прерывистая, а не постоянная работа имеет и другие преимущества:

• Продлевают срок службы.
• Уменьшают нагар на жало.
• Экономит время, что особенно важно для профессионального использования. Например, при ремонте бытовой радиоаппаратуры и техники, когда каждая минута приносит деньги, а данная модель паяльника этому способствует.

Они имеют форму пистолета для удобного удержания.Для начала необходимо нажать кнопку на ручке. После этого жало начнет нагреваться и можно будет приступить к пайке или разборке.

---

Справочник покупателя

Целевая аудитория импульсного паяльника — люди, решившие не нанимать специалиста. Это те, кто выполнял мелкий ремонт электрики в домашних условиях или паял мелкие детали. Импульсный паяльник не предназначен для размерного ремонта и не предназначен для высокоточных работ. Выбирая импульсный паяльник, обратите внимание на следующее:

• Выбирайте импульсный паяльник с удобной ручкой.Вам должно быть удобно держать паяльник в руках и выполнять паяльные работы. Если будет дискомфорт, то результат будет не очень хорошим;
• Паяльник рабочее напряжение. Чем выше рабочее напряжение, тем быстрее нагревается импульсный паяльник. Это означает, что работа будет выполняться быстрее.
• Наличие гарантии. Устройство работает долго, но имея гарантийный талон, можно отремонтировать паяльник, а не покупать новый.

Даже если вы профессионально не занимаетесь ремонтом электрики, вам понадобится импульсный паяльник для домашнего использования.Работать очень просто. Вам просто нужно прочитать инструкцию, чтобы понять, как работает это устройство. Соблюдайте все правила использования, и вам не придется платить специалистам за мелкий ремонт — вы все сможете сделать сами.

Видеогид: Как использовать Weller 9400PKS

Заключение

Среди обширного выбора паяльного оборудования особого внимания заслуживает импульсный паяльник. У ручного электроинструмента есть одно неоспоримое преимущество — это быстрая готовность паяльного жала.

---

Привет! Меня зовут Том, я автор блога. Мое хобби — электронные схемы и паяльники.

Hanchen Instrument1.9kw Светодиодный импульсный аккумулятор для точечной сварки 709A с паяльной станцией для точечной сварки 18650 16430 14500 аккумулятор 220V

Hanchen Instrument1.9kw Светодиодный импульсный аккумулятор для точечной сварки 709A с паяльной станцией для точечной сварки 18650 16430 14500 аккумулятор 220V

Hanchen Instrument1.9kw Светодиодный импульсный аккумулятор для точечной сварки 709A с паяльной станцией для точечной сварки 18650 16430 14500 аккумулятор (220 В) — -.Неподвижная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка становится гибкой. 。 Обладать быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. 。 Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными. 。 Съемные ножные переключатели могут удовлетворить требования сварочного положения или сложных технологий. 。 Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов.。 Размер: 0 В。 После подтверждения заказа товар будет доставлен вам в течение 7—13 рабочих дней. Описание der Сварочный аппарат для точечной импульсной батареи SUNKKO LED мощностью 1,9 кВт, 0 В, 709A, с паяльной станцией, точечной сваркой 1650 16430 Аккумулятор 14500 Технические данные 。 Узел для точечной сварки。 Напряжение питания: 0 В переменного тока / 60 Гц 0 В / 50 Гц。 Мощность: 1,9 кВт (мгновенная)。 Ток: 500 А。 Требования к переключателю утечки тока: 60 ​​А или более 60 А。 Время двойного импульса: 1 ~ 10 мс。 (мгновенное время сварки): (регулируется путем регулировки ручки сварочного тока)。 время четырех импульсов: 2 ~ 20 мс (регулируется)。 (мгновенное время сварки)。 время восьми импульсов: ~ 0 мс ( регулируется)。 (мгновенное время сварки)。 Диапазон сварочного штифта: 5–6 мм。 Давление сварки: 300–500 г。 Расстояние сварки: регулируемое。 Подходящая толщина сварки: 0.03 — 0,3 мм для неподвижной медной головки。: 0,03 — 0,2 мм для мобильного сварочного пера。 Часть паяльника。 Температура: 150 ° C ~ 450 ° C。 Мощность: 50 Вт。 Выходное напряжение: 20 В постоянного тока。。。。

Hanchen Instrument1.9kw Светодиодный импульсный аккумулятор для точечной сварки 709A с паяльной станцией для точечной сварки 18650 16430 14500 аккумулятор 220 В

мы заменим его или вернем вам деньги немедленно. Он подходит вашему образу жизни и идеально подходит к любому наряду. Наши дизайны профессионально напечатаны на современном оборудовании с гарантией долговечности в течение многих лет. Дата, впервые указанная в списке: 8 ноября.Набор из 2 предметов включает: фланелевый топ и брюки из полиэстера. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Kinex 4026-02-010 Solid Machinist Square 4 ‘x 2-3 / 4’ (100 x 70 мм) DIN 875/0 (квадрат с 7 микронами или 0. Hanchen Instrument1.9kw LED Pulse Battery Spot Welder 709A with Станция паяльника для точечной сварки 18650 16430 14500 аккумулятор 220V . не оставляет ничего, кроме больших следов, в честь которых названо это существо. Если вы не уверены в своем размере.Тиара для невесты Тиара ручной работы со стразами из прозрачных кристаллов Swarovski. С одним и тем же грузом поставляется более одного продукта. Размер: 5/8 дюйма (16 мм) в ширину (Этот продукт эластичный, все швы из хлопчатобумажной ткани с выступами, двойной верх прошит, нижняя сторона повязки сделана из махровой ткани для максимальной впитываемости. Пожалуйста, убедитесь, что вы точно знаете, какие изменения вы хотите внести, и укажите свой номер телефона на тот случай, если нам понадобится позвонить вам для получения дополнительной информации. Hanchen Instrument1.Сварочный аппарат 709A для импульсной батареи со светодиодной подсветкой 9 кВт с аппаратом для точечной сварки паяльной станции 18650 16430 14500 аккумулятор 220V . но чувствуете себя немного виноватым из-за того, что ваша пряжа сделана из натуральных материалов. По запросу мы изготовили ДОПОЛНИТЕЛЬНУЮ длинную плетеную игрушку для собак: Nitto B617 Promenade Handlebar 45cm Alloy 25. 【Регулировка влево-вправо и трансформируемая】 Оборудована высоким Качественный ремешок с двусторонними крючками, ошейник для кошек большого размера для всех кошек или маленьких собак. Греческие монеты FKaiYin — Монета греческой богини — Античная греческая монета — Артефакты Афина — Уникальный памятный подарок для папы / друзей / мужа Опыт будущего: Кухня и дом.Экологически чистый и нетоксичный. Hanchen Instrument1.9kw Светодиодный импульсный аккумулятор для точечной сварки 709A с паяльной станцией для точечной сварки 18650 16430 14500 аккумулятор 220 В . Имеет 6 дюймов в высоту и вмещает 20 унций вашего любимого пива.

1900 Вт |

Комбинация точечной сварки аккумуляторных батарей и пайки печатных плат. Неподвижная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка становится гибкой.Обладают функцией выбора 2,4,6,8 импульсов сварки, делают паяный шов надежным. Обладая быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов. Съемные ножки-ведьмы могут удовлетворить требования сварочного положения или сложных технологий. Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными.Напряжение могло быть. Этот аппарат для точечной сварки можно использовать для сварки никеля, никелированной стали, никелированного железа, железа и других сплавов, но его нельзя использовать для сварки металлов, включая медь и алюминий. Толщина сварки 0,03–0,3 мм указывает на диапазон толщины всего сплава, который можно сваривать, для никелированной или никелированной стали диапазон составляет 0,08–0,3 мм. Поскольку требование к выключателю утечки тока составляет более 60 А, его не рекомендуется использовать в домашних условиях. 1 x 709A импульсный точечный сварочный аппарат. 1 х паяльник.Сварочная ручка 71B — 1 шт. 1 х ножной переключатель. 2 предохранителя (20 А). 4 пары сварочных стержней. 1 х подставка для паяльника. 1 х аккумулятор. 50 шт. X Лента из никелированной стали (0,1 x 4 x 100 мм). Товар «Аппарат для точечной сварки на базе импульсной батареи, 1900 Вт, 110 В, паяльная станция 709A + сварочная ручка 71B» продается с четверга, 6 июля 2017 г. Этот товар находится в категории «Бизнес и промышленность \ ЧПУ, Металлообработка и производство \ Сварочное и паяльное оборудование. \ Сварочное оборудование и принадлежности \ Сварщики, резаки и горелки \ Точечные сварочные аппараты ».Продавец «yunzhong999» находится в Гонконге, Гонконг. Этот товар может быть отправлен в Северную, Южную или Латинскую Америку, все страны Европы, все страны континентальной Азии, Австралию.

• Бренд: безымянный / универсальный
• Модель: 709A + 71B
• MPN: не применяется
• Многопроцессорность: Да
• Процессы: Spot
• Источник питания: 110/120 В, электрический
• Страна / регион производства: Китай

Опубликовано в: 1900w, Tagged: 110v, 1900w, 709a, аккумулятор, утюг, импульсный, припой, точечный, станция, сварщик, сварка

Комбинация точечной сварки аккумуляторных батарей и пайки печатных плат.Неподвижная головка для точечной сварки и мобильная ручка для точечной сварки объединены в одном аппарате, поэтому сварка становится гибкой. Обладают функцией выбора 2,4,6,8 импульсов сварки, делают паяный шов надежным. Обладая быстрым регулятором сварочного тока, выбор тока станет быстрым и эффективным. Антистатическая паяльная станция, которая точно контролирует температуру, подходит для сварки любых интегральных схем или проводов. Съемные ножки-ведьмы могут удовлетворить требования сварочного положения или сложных технологий.Неподвижная головка для точечной сварки имеет устройство регулировки давления, что делает паяные соединения более надежными. Напряжение могло быть. Этот аппарат для точечной сварки можно использовать для сварки никеля, никелированной стали, никелированного железа, железа и других сплавов, но его нельзя использовать для сварки металлов, включая медь и алюминий. Толщина сварки 0,03–0,3 мм указывает на диапазон толщины всего сплава, который можно сваривать, для никелированной или никелированной стали диапазон составляет 0,08–0,3 мм. Поскольку требование к выключателю утечки тока составляет более 60 А, его не рекомендуется использовать в домашних условиях.1 x 709A импульсный точечный сварочный аппарат. 1 х паяльник. Сварочная ручка 71B — 1 шт. 1 х ножной переключатель. 2 предохранителя (20 А). 4 пары сварочных стержней. 1 х подставка для паяльника. 1 х аккумулятор. 50 шт. X Лента из никелированной стали (0,1 x 4 x 100 мм). Товар «Аппарат для точечной точечной сварки, 1900 Вт, 220 В, паяльная станция 709A + сварочная ручка 71B» продается с четверга, 6 июля 2017 г. Этот товар находится в категории «Бизнес и промышленность \ ЧПУ, Металлообработка и производство \ Сварочное и паяльное оборудование. \ Сварочное оборудование и принадлежности \ Сварщики, резаки и горелки \ Точечные сварочные аппараты ».Продавец «yunzhong999» находится в Гонконге, Гонконг. Этот товар может быть отправлен в Северную, Южную или Латинскую Америку, все страны Европы, все страны континентальной Азии, Австралию.

• Бренд: безымянный / универсальный
• Модель: 709A + 71B
• MPN: не применяется
• Многопроцессорность: Да
• Процессы: Spot
• Источник питания: 220 В / 230 В
• Страна / регион производства: Китай

Опубликовано в: 1900w, Tagged: 1900w, 220v, 709a, аккумулятор, утюг, импульсный, припой, точечный, станция, сварщик, сварка

рука с импульсным паяльником ремонтирует материнскую плату компьютера Фотография, картинки, изображения и сток-фотография без роялти.Изображение 138586874.

рука с импульсным паяльником ремонтирует материнскую плату компьютера Фотография, картинки, изображения и сток-фотография без роялти. Изображение 138586874.

Рука с импульсным паяльником ремонтирует материнскую плату компьютера

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4926 x 3284 пикселей | 41.7 см x 27,8 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4926 x 3284 пикселей | 41,7 см x 27,8 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь с вашим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать Рекомендации по пайке суперконденсаторов

— CDE

ИНСТРУКЦИИ ПО ПРИПАЙКЕ СУПЕРКОНДЕНСАТОРОВ

Паяльник ручной (паяльник)

Предупреждение. Не касайтесь внешней гильзы суперконденсатора паяльным стержнем, так как гильза может расплавиться или потрескаться.

1. При пайке суперконденсаторов паяльником выдержка должна быть ограничена 350 ° C на 3.5 секунд.

2. Толщина печатной платы должна быть 1,6 мм +/- 0,5 мм.

3. Паяльник ни в коем случае не должен касаться корпуса конденсатора. Контакт с телом может привести к растрескиванию или расплавлению рукава.

4. Чтобы снять конденсатор с печатной платы, его следует осторожно натянуть после того, как припой, удерживающий конденсатор на печатной плате, достаточно расплавится.

Волновая пайка

1.Ни в коем случае нельзя погружать суперконденсаторы в ванну с припоем. Это приведет к повышению внутреннего давления внутри конденсатора, что приведет к его повреждению.

2. Суперконденсаторы должны устанавливаться только на верхней стороне печатной платы.

3. Толщина печатной платы должна составлять 1,6 мм +/- 0,5 мм.

4. Рекомендуемый предварительный нагрев — предварительно нагрейте плату только с нижней стороны, доведите верхнюю часть платы до максимальной температуры 100 ° C непосредственно перед пайкой.Используйте максимальное время предварительного нагрева 60 секунд для печатной платы толщиной 0,8 мм или более. Следующая таблица предназначена только для пайки волной выводов:

Температура паяльной ванны (° C)	Рекомендуемая выдержка припоя (секунды)	Максимальная выдержка (секунды)
220	7	7	9
250	5	7
260	5	5

5.
