Как вести проводку: по полу или потолку?

В СССР чаще всего вели проводку по стенам и это считалось лучшим вариантом. Сейчас, в эпоху натяжных потолков и стяжек, появился вариант монтажа электропроводки по полу или потолку. Какой вариант более предпочтителен? Приводим «за» и «против» для каждого.

Многие отказываются от настенного монтажа проводки, так как необходимо штробить стены (большее расстояние, чем при напольном или потолочном монтаже), а это дополнительные расходы. Несущие перекрытия так и вовсе нельзя штробить. Поэтому в данной статье мы рассмотрим целесообразность монтажа проводки по потолку или полу.

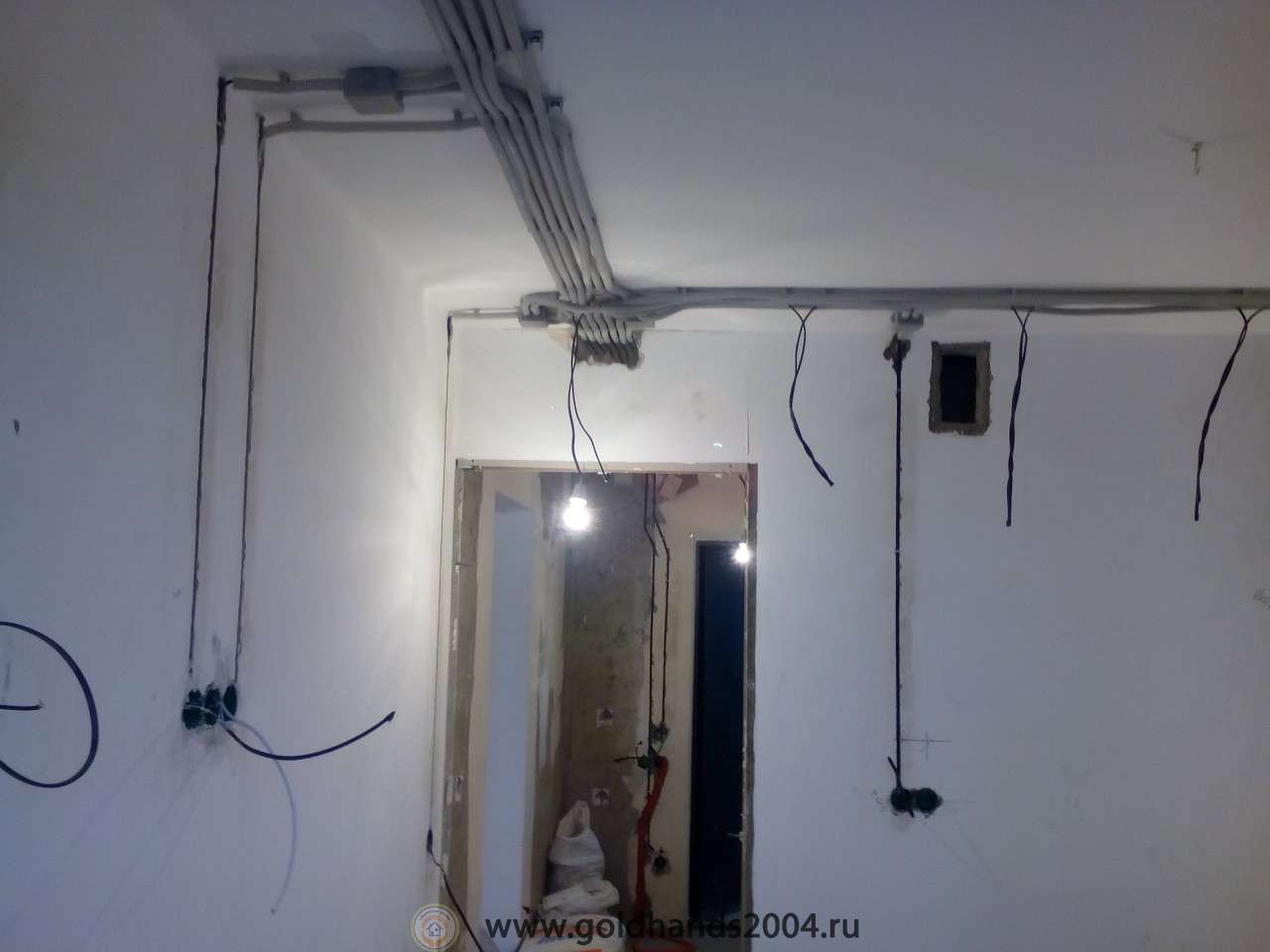

Монтаж по потолку

В каком случае стоит вести проводку по потолку? Есть несколько условий, которые могут способствовать выбору в пользу потолка.

Планируется монтаж подвесного потолка. Если планируется монтаж гипсокартонного или натяжного потолка, тогда лучше вести проводку по потолку, так как можно удобно спрятать провода с гофрой. В некоторых случаях можно организовать проводку не по всему потолку, а локально — например, соорудив небольшой короб, в котором также будут располагаться точечные светильники (как на картинке ниже). Правда нужно будет делать без распаечных коробок или так, чтобы к ним был свободный доступ. Как выйти из положения, можно прочитать в нашей статье.

Стяжка уже залита. Если вы купили квартиру в новостройке, и там стяжка уже залита, вариант монтажа проводки под потолок более предпочтителен. Конечно, всегда есть вариант проштробить стяжку и уложить гофру туда, но это дополнительное время, силы и расходы.

Вы не хотите менять напольное покрытие. Бывает, что нужно уложить проводку, когда напольное покрытие уже есть и вы не хотите его менять.

Во всех этих случаях лучшим вариантом монтажа будет размещение проводки по потолку. Экономически это не всегда выгодно (сравнение экономической целесообразности монтажа проводки по полу и потолку приведено ниже), зато проще сделать доступ для обслуживания трассы.

Монтаж по полу

Иногда проще и правильнее сделать разводку по полу. Например, в таких случаях.

Не хотите уменьшать высоту потолков. При прокладке проводки по потолку необходимо будет уменьшать высоту, чтобы закрыть кабель с гофрой. В любом случае потеряются 7 — 10 см. Если вам важен каждый сантиметр, выбирайте вариант «по полу». Конечно, чтобы спрятать кабель в полу, также потребуется заливать стяжку, но ее придется заливать в любом случае.

Вы планируете делать стяжку

. Если вы в любом случае запланировали заливать стяжку, тогда проще сразу уложить гофру с кабелем на пол. В среднем толщина стяжки составляет 4 — 6 см, чего с головой хватит спрятать кабель.

Нужен более простой и удобный монтаж. Класть кабель на пол всегда удобнее, чем подвешивать вверху. Чисто из соображений удобства и комфорта проще монтировать проводку на пол, чем на потолок. Для крепления гофры на потолке понадобится минимум два человека, а на полу справится и один электрик.

А что будет, если сосед сверху вас затопит? Ничего страшного не произойдет. Проводка находится в защитной гофре, а также имеет несколько слоев изоляции, поэтому пробоя не произойдет. Также напольный монтаж в целом выходит дешевле потолочного, но об этом ниже.

Какой монтаж проводки дешевле: на полу или по потолку?

Большинство розеток располагается внизу, а не вверху, из-за этого длина штроб в стене при напольной прокладке кабеля будет меньше и составлять будет не более 90 см. Если просчитать на всю квартиру, то выйдут приличные показатели. Вот сравнение просчетов по реальному объекту (4-х комнатная квартира в новостройке площадью 117 м²):
Общая длина кабелей по полу составила 2045 м, из них:

• NYM 3*6 — 15 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 610 м.
• NYM 3*1,5 — 600 м.
• NYM 5*1,5 — 100 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 450 м.

Общая стоимость всех кабелей для освещения, розеточных групп, телевидения и интернета составила 87 195 руб. (на 2018 год), и это еще без расходных материалов типа клипс, стяжек, гофр и др.

Если бы проводка велась по потолку и стены штробили от потолка к розеткам, общая длина составила бы 2488 м из которых:

• NYM 3*6 — 18 м.
• NYM 3*4 — 70 м.
• NYM 3*2,5 — 810 м.
• NYM 3*1,5 — 780 м.
• NYM 5*1,5 — 140 м.
• ПВЗ 1*4 — 55 м.
• ПВЗ 1*6 — 45 м.
• TV кабель — 100 м.
• UTP кабель — 470 м.

В итоге в варианте «по потолку» ушло бы на 433 м больше кабеля и гофры, что привело бы к общей стоимости только лишь кабелей в 106 800 руб.  Конечно, для однокомнатной квартиры разница будет не так заметна, но тем не менее она будет.

Домашним мастерам на заметку:

Теги электропроводка

Электрика, проводка по полу и стяжка.

Монтаж скрытой проводки осуществляется на этапе строительства или ремонта, когда еще нет ничего, кроме черновой отделки потолка, стен и пола. Такой вариант проведения инженерных работ оптимален и помогает сэкономить время и усилия. Не нужно делать штробы по полу и стенам или же вскрывать подвесной потолок что бы провести дополнительный кабель, а потом заделывать их.

Однако в мелких ремонтных работах такой вариант не всегда приемлем. Если стены достаточно ровные, то наложение толстого слоя штукатурки не подходит. К тому же, это вызовет увеличение финансовых затрат. В таком случае используют укладку проводов в штробы выполненные в стене. После этого их достаточно закрыть шпаклевкой или же штукатурной смесью на гипсовой основе поверх кабелей таким образом, чтобы его хватило для их скрытия. Как правило, толщина составляет порядка 6-7 мм.

Какой бы вариант вы не выбрали, для начала необходимо прочертить линии, по которым должен будет вестись кабель. От пола или потолка следует отмерить расстояние, при этом надо учесть толщину будущего напольного покрытия и подвесного потолка.

Затем с помощью строительного уровня необходимо провести линии по намеченным отметкам. По этим линиям проставляются точки, в которых провода будут прикрепляться к стенам. Для гибкой проводки расстояние, как правило, составляет 40 см., для монолитной – 20-30 см.

Крепеж электропроводки

Для крепления кабеля к бетонной или кирпичной стене используется дюбель-хомут или UW (в просторечии, увэшка). Для крепежа проводки сечением 3х2,5 или 3х1,5 подходит крепеж с маркировкой 5/10. После того, как будет просверлено отверстие в точке крепления, необходимо обхватить провод дюбелем и вставить его в готовое отверстие. Затем усики крепежа заклинятся и кабель окажется плотно прихваченным к стене. Данный тип крепежа удобен в использовании и практичен.

Штробление стен

В тех случаях, когда на черновые стены нельзя уложить кабель, и слой штукатурки слишком тонок для скрытия проводки, необходимо штробить стены. Штроба представляет собой выемку-борозду, проделываемую в стене для укладки проводов. Рассмотрим технологию штробления.

Для начала делается разметка согласно проекту электромонтажа. После чего надо выбрать

инструмент для штробления, в зависимости от того где это будет выполнятся – это может быть перфоратор с специальной насадкой для штрабления (в случаях если стены мягкие из позагребневых плит, пеноблоки либо полистиролбетонные стены), болгарка или штроборез. Чаще всего используют перфоратор с  болгаркой, но этими инструментами работать не желательно для не профессионала, во первых очень опасно, а во вторых пыли от их применения довольна много. Для этого существует спец инструмент “штроборез” в комплекте с пылесосом, поскольку электрический штроборез стоит недешево и покупать его для одноразового использования не выгодно, его лучше взять в аренду на любом строительном рынке. В крайнем случае, если длинна погонных метров для прокладки кабеля не велика, можно использовать молоток и зубило. Однако в этом случае придется затратить больше сил и времени. При работе с любым инструментом необходимо соблюдать все меры безопасности; одевать очки и спецодежду, пользоваться респиратором чтобы защитить себя от пыли, поднимаемой в процессе штробления.

Глубина выемки должна быть достаточной для укладки и полного скрытия проводки. Под розетки устанавливаются специальные коробки, для которых также вырезаются отверстия соответствующего диаметра при помощи того же перфоратора с насадкой нужного радиуса. Если вы используете болгарку, то для резки кирпича и штукатурки подойдут диски по камню, для железобетона – алмазные диски.

Вначале прорезаются две параллельные линии на необходимую глубину. Ширина штробы определяется диаметром проводов и их количеством. После того как линии будут прорезаны, необходимо сбить перемычку между ними. Делается это с помощью перфоратора или обычного долота. Из штробы следует удалить пыль и покрыть поверхность грунтовкой. Затем в подготовленное отверстие укладывается кабель и закрепляется к стене дюбель-хомутами. После этого можно заделывать штробу гипсовой смесью либо выполняется комплексная механизированная штукатурка стен.

Скрытая проводка в трубах, в кабельканалах.

Для защиты и обеспечения максимально надежной проводки используют специальные трубы, кабельканалы. Они могут быть пластиковыми, ПВХ,  металические или гофрированными. Чаще всего, такой способ монтажа проводки используется в помещениях, испытывающих на себе перепады температур или повышенную влажность. Трубы прокладываются в заранее подготовленные штробы аналогично тому, как прокладывается обычный кабель. Надо лишь учитывать, что ширина и глубина штроб будет значительно больше. После прокладки трубы крепятся металлическими скобами или увэшками. При большом диаметре трубы можно использовать быстро застывающий гипс. Он надежно фиксирует проводку и обеспечивает высокую надежность крепежа. При повреждении кабеля достаточно вынуть его из трубы и заменить.

Скрытая проводка в потолках, полах и перегородках

Если вы планируете установить подвесной потолок, то организация скрытой проводки существенно упрощается. Вам не нужно будет штробить стену, достаточно лишь спрятать провода под ГКЛ конструкцию гипсокартона или металлический каркас. Причем, можно проложить провода обычным способом или скрыть их в трубы. Последний вариант позволит обеспечить лучшую пожаробезопасность.

Проще всего когда разводка электрики по полу выполняется при заливке пола цементной стяжкой, штробить тут ничего не потребуется. Достаточно выполнить разводку по полу в гофрах грамотно, избегать не нужных перехлест соединений, это позволит не подымать уровень пола выше запланированного.  После того как разводка выполнена производится выравнивание пола цементным раствором, лучше всего для этого применить технологию “полусухая стяжка” толщина раствора над гофрами в самом высоком месте должна быть не менее 20 мм.

При монтаже деревянных полов или покрытия из гипсоволоконных плит также можно скрыть проводку достаточно легко. В лагах потребуется просверлить отверстия для прокладки кабеля. А если лаги не используются, то трубы укладываются просто на пол и закрепляются с помощью скоб. Затем поверхность закрывается тепло или шумоизоляционным материалом, можно применить керамзит по технологии Кнауф Пол. Поверх него застилается финишное покрытие, паркет, напольная плитка керамогранит, ламинат и др..

Для укладки проводов за гипсокартонные конструкции или перегородки необходимо использовать трубы либо жесткие гофрированные трубки, иначе кабель может легко повредиться. В каркасе делаются соответствующие отверстия, сквозь которые просовывается кабель. Ни в коем случае нельзя прокладывать провода поверх металлической конструкции. Это может привести к повреждению изоляции провода.

Электропроводка по полу: имеет ли она смысл?

Разводка коммуникаций по полу считается одной из двух базовых разновидностей прокладки кабелей в квартире и доме. В наше время этот способ встречается всё реже, поскольку предпочтение отдаётся проводке по потолку, скрываемой за декоративными потолками. Тем не менее, мы не можем обойти вниманием такой пласт информации, как разводка электрокоммуникаций в полу, и желаем рассказать читателям обо всех сильных и слабых сторонах такого подхода.

Данный тип проводки подходит и для новостроек, в которых первичного ремонта ещё не было, и для частных домов, особенно деревянных. Несмотря на максимальную известность такого метода, споры по поводу того, стоит ли его использовать в XXI-вом веке, всё ещё не утихают даже в среде профессионалов. Это осложняет выбор тем заказчикам, которые слабо разбираются в вопросах электромонтажа и нуждаются в помощи, не имеют структурированной информации о различных подходах к одному и тому же вопросу. Распланировать местоположение светильников, розеток и выключателей гораздо проще, поскольку это вопрос комфорта и ежедневного взаимодействия человека с электросетью, а процесс проводки кабелей принадлежит к более фундаментальным.







Аргументы «За» и «Против»

Мы стремимся быть объективными при описании любых технических аспектов, а потому будем даже в относительно положительные характеристики включать негативные нюансы. К примеру, часто можно услышать, что проводка по полу помогает сохранить высоту помещения, не отнимая её натяжным потолком. На самом деле разница в высоте при электропроводке двумя подходами составит около 2 см, не более того. Если же мастера предлагают Вам экономию больше указанной величины, можете быть уверены – предполагается нарушение технологии. Чем бы оно ни было продиктовано, последствия такого подхода плачевны, а их устранение гораздо более сложно и затратно, чем монтаж кабеля или провода по потолку.

Среди наиболее доказанных плюсов рассматриваемого варианта электромонтажа можно назвать безопасность самой проводки, её сохранность. В тех случаях, когда преимущественная часть кабельной продукции скрывается не в стенах, а в полу, потребители могут беспрепятственно крепить на стены полки и картины, забивать гвозди или сверлить отверстия в перегородках. Вероятность перебить токоведущий кабель существует только в области размещения электрофурнитуры, а пространство выше неё полностью открыто для Ваших фантазий.

Следующая значимая характеристика – экономия средств на расходных материалах, в первую очередь, на проводе. Хотя мастера часто преподносят заказчикам данный аспект как исключительно позитивный, есть и то, о чём они не договаривают. Давайте сравним. Производя разводку кабелей по потолку, монтажники соблюдают правила классического размещения проводников и все повороты осуществляют под углом в 90°. Для проводки в полу в этом необходимости действительно нет, и мастера готовы предложить радиальную схему разводки от электрощитка (со свободными углами). Экономия в метраже кабелей составит не менее 10%, а в отдельных случаях может доходить и до 25%. Однако с точки зрения затрат на экранирование проводников будут противоположные отличия: монтаж натяжных потолков обойдётся заказчику дешевле, чем заливка стяжки по всей квартире, а сами работы по установке полотна займут всего несколько часов вместо длительного ожидания высыхания раствора, необходимого по технологии. Таким образом, стоимость формирования стяжки полностью перекроет экономию на материалах. Кроме того, если собственник жилья в любом случае планирует монтировать декоративной потолок, он понесёт двойные затраты и потеряет в высоте комнаты с двух сторон, что не имеет никакой логики. Лучше отступить ещё 2 см от балки потолка, перенеся туда всю проводку, но при этом не потерять ни миллиметра на полу.

Следующий аспект, на котором продолжают настаивать сторонники разводки по полу – простота самих электромонтажных работ. От мастеров требуется лишь разложить необходимым образом все кабели, а затем просто залить стяжку. Чтобы сделать систему защищённой, хотя бы минимально обсуживаемой и пригодной для модернизации, прокладка проводов осуществляется в гофре, специальном упрочнённом монтажном коробе или трубках. Следует отдать должное, данный подход действительно удобен с точки зрения снижения объёмов работ по штроблению стен. Особенно удачно сочетается такое решение с позиционированием розеток на высоте около 30 см от пола, а выключателей – 60-90 см. Это ещё сильнее сократит расход кабельной продукции.







Подходя к вопросу с диаметрально противоположной точки зрения, следует прежде всего указать на то, что правила диктуют формировать стяжку на полу толщиной не менее 2 см, а рекомендуемая величина составляет 4 см. И здесь мы предлагаем задуматься, как именно провода пойдут по квартире или дому безотносительно конкретных мест позиционирования розеток и выключателей. Совершенно очевидно, что линии прокладки будут иметь пересечения, а это означает, что возникают пиковые по высоте точки, которые прибавляют к толщине стяжки ещё пару сантиметров. Таким образом, во имя соблюдения правил Вам потребуется поднимать уровень чернового пола. А это потянет за собой расход материала, где счёт пойдёт на сотни килограмм готового раствора, то есть наметится удорожание работ. Иногда вместо того, чтобы провод «переступал» основные линии сверху, мастера пропускают его под шлейфом снизу, но это требует долбления канавки в базовом, несущем перекрытии. Мало того, что оно запрещено, так ещё и часто невозможно в силу того, что армированные панели имеют высокую прочность. Таким образом, ради экономии средств и минимизации потерь высоты комнат при формировании слоя заливки вполне может потребоваться отступить от общепринятых норм безопасности и в ряде мест сделать стяжку тоньше минимального порога.

Ещё один откровенно негативный аспект – все риски, связанные с максимально закрытой проводкой. Если однажды произойдёт обрыв цепи или электропроводку повредят грызуны, обнаружить аварийный участок будет проблематично. Владельцам жилья остаётся лишь уповать на то, чтобы кабели остались неповреждёнными на весь срок их эксплуатации, и внимательно следить за запасом объёма в гофрах при монтаже. Протянуть новый кабель можно только через тот канал, в котором имеется не менее 30% пустующего пространства.

Кроме того, если случится более серьёзная авария, при которой провода оплавятся и замкнут питающую цепь накоротко, протянуть новые кабели будет невозможно. Хозяевам придётся выносить мебель из комнаты, снимать напольное покрытие и подложки, вспоминать, как разложены линии питания, разбивать стяжку и производить полноценный перемонтаж. Всё это длительная и дорогостоящая процедура, которая принесёт жильцам немало дискомфорта.

Необходимо сказать и о форс-мажорных ситуациях, а также их влиянии на электропроводку по полу. Если Ваш частный дом стоит в низине или Вы живёте в квартире с не очень ответственными соседями сверху, жилище однажды может оказаться затопленным. Когда проводка сделана по потолку, жидкость там не задержится – она устремится вниз, а когда по полу, проводам придётся длительное время находиться в воде. Хотя производители кабельной продукции неустанно утверждают, что их товары имеют высокую степень герметичности, ничего хорошего в нахождении токоведущих жил во влажной среде нет. Когда вода проникнет в стяжку, она там будет находиться ещё очень долгое время: процесс полного высыхания без доступа воздуха и теплового воздействия может растянуться на два-три месяца, а за этот срок провода претерпят немало деструктивных изменений.

Чуть менее значительный по сравнению с другими технический аспект касается принципов коммутации проводников. Поскольку делать соединения в толще пола нельзя, они выносятся в условно наружные части. Для этого над плинтусами монтируются монтажные и распределительные коробки, от которых проводка расходится ко всем выключателям и розеткам. В некоторых местах из-за этого придётся немного менять топологию коммуникаций, а число таких коробок в поле зрения потребителей многократно возрастёт в сравнении со способом разводки по потолку. Кроме того, необходимо иметь в виду, что из-за большого числа проводов в одной коробке, они должны быть довольно объёмными: туда обязаны не только помещаться все группы жил с клеммниками, но и оставаться запас для охлаждения проводников.







Где проводка по полу целесообразна?

Опытные электромонтажники утверждают, что наиболее оправдан данный способ электромонтажа для частных домов и коттеджей с деревянными перегородками. Вторыми по этому признаку будут новостройки с полным отсутствием отделки. Давайте рассмотрим все особенности указанных ситуаций, чтобы понять, почему такой подход актуален именно для них.

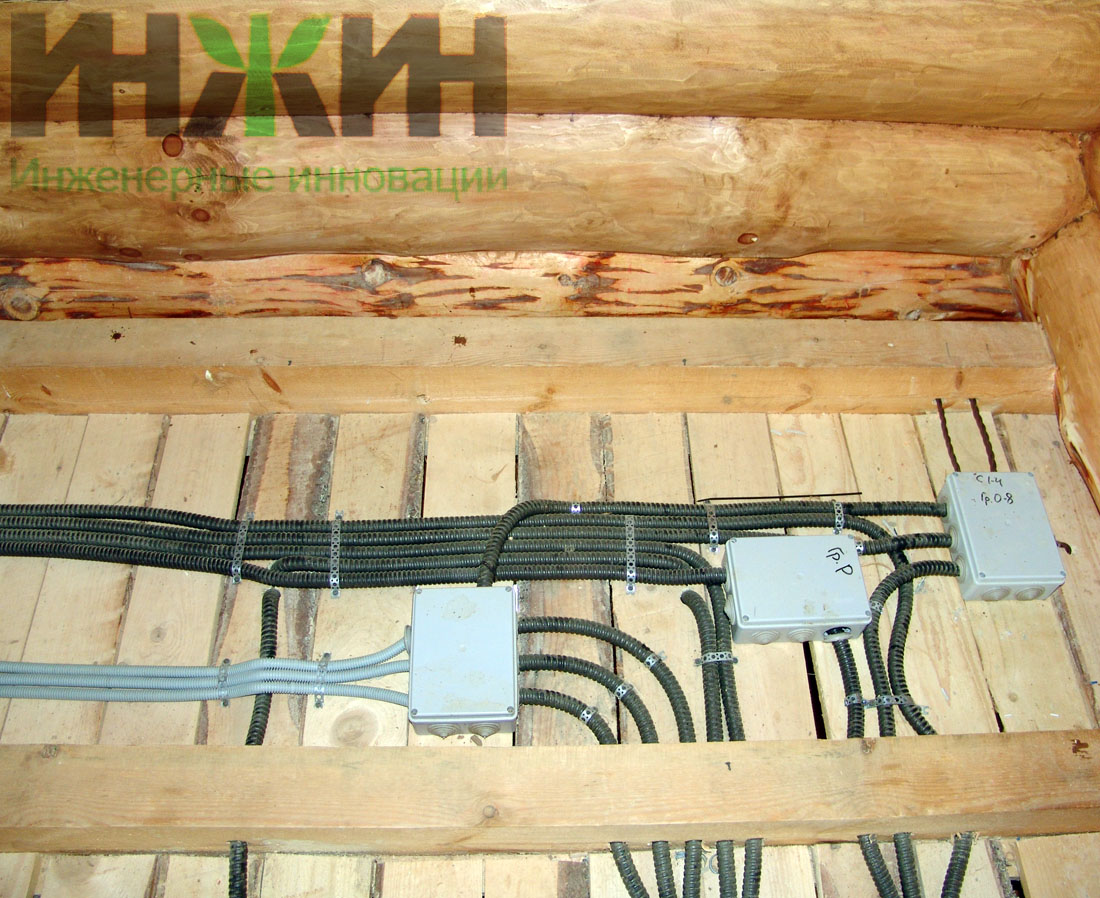

Итак, в деревянном доме перед потребителями встаёт выбор – либо делать полностью открытую проводку, либо укладывать коммуникации в кабель-каналы. Оба варианта выглядят не очень эстетично, потому дилемму обычно углубляют: смонтировать красивую ретро-проводку, которая не так безопасна, как обычная, или поискать специальные типы каналов с подходящей под интерьер расцветкой и формой сечения. Оба варианта повышают стоимость электропроводки.

В то же время, проводка в полу здесь решает указанные проблемы совместно. Она одновременно делает кабельную продукцию невидимой и безопасной. Кроме того, для проведения обслуживания и ремонта вскрыть половицы в частном доме обычно гораздо проще, чем разбивать бетонную стяжку в квартире. Вдобавок, такое решение выйдет гораздо дешевле. В качестве каналов здесь можно использовать специальные виды негорючей гофры и медные трубки. На этапе подготовки пола следует разметить будущую проводку на лагах: в нужных местах высверливаются отверстия, куда протягивается канал, а уже сквозь него – провод. Единственное дополнение к технологии здесь состоит в том, чтобы дважды покрыть все деревянные элементы и покрытия средствами, предотвращающими распространение пламени.

Зачастую потеря нескольких сантиметров высоты не так критична в дачном домике или коттедже, так что все вопросы безопасности будут соблюдены. Дабы сохранить целостность проводников в местах пересечения лаг рекомендуется использовать гильзы, отрезки труб – лучше металлических, но можно и пластиковых. При закреплении подложки чистового напольного покрытия следует быть крайне внимательными, чтобы не завернуть саморез прямо в провод. Перед финальным подключением сети к питанию, рекомендуется «прозвонить» все выключатели, розетки и точки крепления светильников на предмет отсутствия замыкания.

В новостройках с голыми стенами разводка по полу целесообразна лишь потому, что здесь не приходится идти на переделки, а формировать ровные полы всё равно будет необходимо. Как бы ни старались строители, без дополнительной стяжки полов в каждом жилье будет наблюдаться уклон – обычно не менее 1,5°. А это как минимум перепад в 3 см, если замерять уровень в противоположных концах квартиры. Таким образом, собственникам жилья имеет смысл сразу же предусмотреть прокладку проводов при выравнивании чернового пола.

Важно обратить внимание читателей, что к кирпичному дому в частном секторе не применяются ни правила деревянных построек, ни принципы укладки, справедливые для многоквартирных домов. К примеру, не всегда там можно сделать стяжку по полу, поскольку цементно-песчаная смесь является довольно тяжёлым материалом. Толстый её слой в крупном доме из нескольких этажей будет весить несколько тонн. Запас прочности несущих конструкций здесь меньше, а потому его лучше оставить для мебели и необходимых в быту вещей, нежели отдавать под стяжку. Скрытая проводка в стенах и по потолку здесь всегда в гораздо большем приоритете.

Разумеется, окончательное решение о том, как прокладывать провода, остаётся прерогативой заказчика, однако всегда имеет смысл предварительно проконсультироваться со специалистом, получить совет профессионального монтажника. Все риски, сопряжённые с проводкой по полу, потребители должны осознавать изначально. Электричество в доме – это всегда вопрос безопасности и комфорта.

Как сделать монтаж электропроводки в полу?

Как правило, электропроводку в полу закладывают до строительных работ, либо до укладки деревянного пола, бетонной стяжки или укладки плитки.

Если вы задумываетесь над таким способом монтажа, тогда стоит подойти к этому вопросу более объективно, дабы не навредить самому себе.

Неразумно электропроводку в полу закладывать без дополнительной защиты. Самый надежный способ защиты, уложить проводку в трубах, желательно в металлических толщиной не менее 4 мм², единственный недостаток такого способа — дороговизна.Укладка провода в трубах ПВХ менее надежна, но проста в установке.

Есть и другие виды труб для прокладки проводов в полу- это гофро-трубы. Они бывают как металлические, так из ПВХ материала. Перед укладкой покрытия разметьте места, где будут выходы труб из пола, и оси мест установки монтажных коробок (если вы знаете уровень настила верхнего покрытия пола. Металлогофры более устойчивы к механическому воздействию, но имеют свойство разрушаться из-за коррозии. Не рекомендуется установка металлогофры, если пол часто подвержен протечки воды. ПВХ гофра легко продавливается и разрушается при механических воздействиях.

Какой вид труб укладывать в полу зависит от многих факторов: какой тип пола будет в проекте, из какого материала будет состоять покрытие, какое давление или механическое воздействие будет на пол и т.п.

Прокладка электропровода в бетонном полу

электропроводка в полу

Прокладка электропровода в стяжке

Прокладка электропровода в сухой засыпке

Прокладка электропровода в деревянном полу

Главное правильно выбрать сечение электропровода. Не пренебрегайте установкой соответствующего номинала автоматического выключателя —  проводка греться ни в коем случае не должна.

Правила для монтажа электропроводки в полу

• Перед заделкой труб в пол осмотрите их: они не должны быть повреждены во время работ и не должны быть сдвинуты со своего места.
• трубы, уложенные в полу не должны иметь разветвления или соединения.
• окончание труб, выходящих из пола, должны иметь длину как минимум 11 см, чтобы избежать риска попадания в них воды.
• при наличии теплого пола трубы с электропроводкой должны быть размещены как можно дальше от нагревательных элементов.
• если вы решили пропустить провода в полу, поместив их в трубу, заглубленную ниже уровня пола, сделайте паз подальше от дверного проема, возможность повреждения проводов в случае установки порога

А какой у Вас опыт в прокладке электропроводки в полу?  Ваши конструктивные заметки и наблюдения — приветствуются! Дополнить или предложить править статью, можно в комментариях ниже.

Оцените качество статьи:

преимущества и недостатки, основные правила

Одним из возможных вариантов прокладки электропроводки в доме или квартире является прокладка в полу. Этот способ используется достаточно редко, тем не менее, у него есть свои плюсы. Поэтому, в этой статье мы подробно расскажем о том, как выполняется разводка электропроводки в полу, о ее преимуществах и недостатках. Преимущества и недостатки Итак, рассмотрим преимущества и недостатки монтажа электропроводки внутри пола в доме или квартире. Преимущества: Безопасность. Исключен риск случайного повреждения электропроводки при забивании гвоздя в стену или сверлении отверстий для установки мебели. Стоимость. Это может быть как плюсом, так и минусом. Сама по себе прокладка электропроводки в полу обходится недешево, однако при этом требуется намного меньше кабеля, который тянется не по периметру комнат, а по кратчайшему пути под полом. Легкость и простота монтажных работ: проложить и закрепить трубы (обычные или гофрированные), протянуть через них кабель и вывести его концы к распределительным коробкам. Вот и все. Недостатки: Затрудненный доступ к электропроводке усложняет ремонт и замену при выходе ее из строя. Более того, Вам скорее всего придется заменять кабель по всей длине линии, а не только на проблемном участке. Повышенные расходы на ремонт, если придется пробивать пол для получения доступа к неисправному участку. Таким образом, у такого способа прокладки есть свои плюсы и минусы, и решение следует принимать только после серьезного обдумывания каждого из пунктов. Кабель для электропроводки в полу, как правило, все тот же ВВГнг 3х2,5 и 3х1,5. Где лучше использовать? Есть две распространенные ситуации, когда выгодно производить монтаж электропроводки в полу. Первая – Вы стали счастливым владельцем квартиры в новостройке, где разводка электропроводки уже выполнена в полу. Чтобы избежать хлопот с штроблением стен, можно просто залить бетонную стяжку и подвести кабель ко всем выключателям и розеткам. Вторая ситуация – электропроводка в деревянном доме. Согласно ПУЭ, ее можно делать открытым способом либо на фарфоровых роликах или в специальных кабель-каналах. Если Вы не желаете портить интерьер комнат, можно провести кабели под напольным покрытием. Правила прокладки Чтобы гарантировать безопасность и надежность работы электропроводки в полу, придерживайтесь следующих правил: Кабель необходимо прокладывать в стальных трубах или металлорукавах для деревянных полов; в трубах или гофре для бетонных полов. На самом деле, при прокладке под бетонной стяжкой можно обойтись и без труб, вот только для замены вышедшей из строя электропроводки в будущем придется разбивать пол по всей длине проводки. Никаких скруток и вообще никаких соединений в полу. Все соединения должны быть выполнены в распределительных коробках, установленных в стенах. Если это невозможно, для установки в полу используйте распределительные коробки с прозрачной крышкой. Сечение гофры должно быть, как минимум, вдвое больше, чем сечение кабелей. Максимальная длина одной линии – 20 метров. Для прокладки электропроводки в больших помещениях нужно использовать транзитные коробки, также устанавливаемые в полу. Максимальное количество поворотов кабеля под прямым углом — 2. Прокладывать гофру лучше не поверх лагов, а через специальные технические отверстия (см фото ниже). Если электропроводка прокладывается под деревянным полом, он должен быть обработан антипиренами или другими средствами от горения. Ни в коем случае не делайте разветвляющуюся трассу от щитка. В этом случае заменить поврежденный участок кабеля будет более проблематично. Минимальная толщина бетонной стяжки над электропроводкой – 3 сантиметра. Поэтому желательно избегать накладки двух различных линий друг на друга (как это показано на фото ниже), так как при этом придется увеличивать толщину пола по всему помещению. Эти правила помогут Вам гарантировать безопасность и надежность работы проводки под полом. После завершения монтажных работ обязательно проверьте ее целостность с помощью мультиметра, который покажет, есть ли где то обрыв кабеля или нарушение его целостности.

Электропроводка в квартире: по полу или потолоку.

Электрику в доме можно провести разными способами. Кабель можно спрятать в стене, под плинтусом, в фальш-панели, протянуть под потолком или полом. Электромонтер подбирает способ прокладки проводов в зависимости от типа помещения, состояния, вида работ.

По способу прокладки кабеля выделяют скрытый и открытый монтаж. Скрытый – это монтаж через стену, потолок, пол со штроблением. Открытый – это замена электропроводки в квартире без штробления.

Прокладка электропроводки в квартире по полу или потолку

Скрытый монтаж привлекает возможностью спрятать проводку. Пустить кабель можно по полу или потолку. Электропроводка под полом может быть выполнена, если проложить бетонную стяжку. При этом электропроводка укладывается в гофре, а затем заливается бетоном.

Если дома планируется ремонт или замена потолочного покрытия, можно провести монтаж электропроводки по потолку в квартире. Электрокабель проходит через потолок, а розетки с выключателями монтируются на стене. Электропроводка по потолку требует штробления стен. Скрытые провода будут выходить на стену и их нужно спрятать.

При штроблении нужно соблюдать правила:

• Нельзя штробить несущие конструкции, перекрытия.
• Горизонтальное штробление также исключено.
• Штробы должны проходить вертикально.
• Такие меры нужны, чтобы не нанести урон зданию.
• Штробы могут существенно ослабить прочность дома.
• Глубина не должна быть больше 10 мм.
• Нельзя задевать при штроблении арматуру.
• Штробы делают точно по размеру кабеля.
• Провода фиксируют дюбелями.

Для штробления я использую профессиональное оборудование – штроборез с пылесборником. Штроборез оснащен двумя лазерными пилами, которые делают канавку. В эту канавку укладывается кабель.

Варианты проводки

Стоимость услуг

Наименование работы	Цена (в рублях)
Электромонтаж в однокомнатной квартире	от 15 000 — 25 000
Электромонтаж в двухкомнатной квартире	от 20 000 — 30 000
Электромонтаж в трехкомнатной квартире	от 30 000 — 45 000
Электромонтаж в четырехкомнатной квартире	от 50 000 — 100 000
Электромонтаж кухни	5 000
Электромонтаж комнаты	5 000
Электромонтаж ванной комнаты	3 000
Точную стоимость можно узнать после визуального осмотра места работы перед началом выполнения.

Электропроводка в квартире в кабельканалах

Если дома сделан ремонт, мастер проложит электропроводку в квартире без штробления. При этом проводка в квартире проходит в кабель каналах. В доме старой постройки можно использовать старые пути прокладки. Старый канал скрыт под слоем штукатурки. Достаточно очистить канавку от штукатурки и поместить туда провода.

Открытый способ прокладки часто используется в домах с уже готовым ремонтом. При таком электромонтаже не будет грязи или пыли, которая испортит внутреннюю отделку.

Кабель-каналы надежно прячут провода, защищая от повреждения или влаги. Для деревянных домов открытый монтаж проводки использую чаще, так как такой метод снижает вероятность возгорания. Каналы имеют защитную оплетку, которая препятствует воспламенению. В месте прокладки проводов дерево обрабатывают противопожарными средствами.

Открытый электромонтаж уместен для ванной комнаты. Это помещение повышенной влажности и проложить кабель через пол или потолок сложно. Провода прячут в герметичные коробы или гофру, таким образом, предотвращая риск короткого замыкания.

Электропроводка в квартире без распределительных коробок

Монтаж без распределительной коробки – сравнительно новая методика. Но многие жильцы положительно оценили нововведение. Основной довод за инновацию – отсутствие короба на стене, который портит дизайн помещения. Если закрыть распределительный щит обоями или декоративной штукатуркой, придется их сдирать при неполадках с электричеством. Это порча ремонта, ремонт электрики станет дороже на сумму восстановления покрытия стены.

Какой бы способ электромонтажа вы ни выбрали, нужно правильно отнестись к исполнителю. Не нужно доверять монтаж электропроводки по полу в квартире непрофессионалу. Электрик должен быть с опытом, стажем, образованием.

Прокладка электропроводки в полу • Energy-Systems

Что позволяет получить прокладка электропроводки в полу?

Как известно, пол является наиболее стабильной поверхностью в строении, которая реже всего подвергается сильным нагрузкам. Если вы хотите, чтобы ваша установка отличалась максимальной надежностью и безопасностью, то идеальным способом ее организации будет именно прокладка электропроводки в полу.

Благодаря этому вы обеспечите защиту силовых линий от механических повреждений, а также от воздействия повышенной влажности, температурных колебаний и прочих проблем. Конечно, при таком типе проводки подключение электричества будет достаточно дорогим и потребует проведения очень сложных работ, обладающих высокой трудоемкостью, но результат будет стоить затраченных средств и времени.

Основные виды прокладки электропроводки в полу

Наиболее распространенный способ прокладывания кабельной линии по полу – укладывание провода в стяжку, которая представляет собой бетонный наливной пол, обладающий максимально возможной прочностью. Схема предельно проста – до заливки пола бетоном в него укладываются трубопроводы, через которые протягиваются провода с необходимыми характеристиками. Если вы хотите сделать легкую стяжку, в которой используется сухая засыпка, снижающая массу поверхности, то провод лучше проложить именно через наполняющий материал. Благодаря этому вы получите ряд преимуществ – возможность быстрого демонтажа, а также облегченный доступ для проведения диагностики и обслуживания. Схема такого способа прокладывания представлена на следующем рисунке.

Прокладка электропроводки в квартире может предполагать использование деревянной поверхности пола, для которой следует использовать специальные материалы. Провода под деревянным полом укладываются исключительно в металлических трубопроводах с толщиной стенок не менее 1,5-2,0 миллиметров. Применение гофрированных рукавов, пластика, ПВХ и его аналогов при этом не допускается. В частных домах также можно применять наиболее надежный, но очень трудоемкий способ организации линий – создание горизонтальных штроб в бетоне, в которые укладываются провода в металлопластиковых или металлических трубах.

Основные правила прокладки электропроводки

Чтобы исключить повреждение установки в результате действия на нее разнообразных факторов, а также обеспечить сохранение ее функциональности, вам стоит соблюдать правила прокладки электропроводки:

при высокой влажности в помещении необходимо использовать только металлические трубы, проклеенные на стыках специальным герметизирующим материалом. Их замена металлической гофрой не допускается;

чтобы вода не попадала в трубопровод и не становилась причиной короткого замыкания, трубы отводят на 10-15 см вверх после стыкования со стенкой;

если в доме располагается теплый пол либо иная нагревательная система, смонтированная под горизонтальной поверхностью, необходимо располагать проводку в другом слое – например, в бетонном или насыпном полу под стяжкой.

Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости выполнения электромонтажных работ.

Онлайн расчет стоимости проектирования

Как установить электрический провод под полом | Home Guides

Установка настенного выключателя или приведение старой проводки в соответствие с кодом путем добавления розеток в рамках проекта реконструкции немного сложнее, чем прокладка проводки в новом строительстве, потому что гипсокартон и пол уже на месте. Поднять черновой пол только для того, чтобы проложить провод, обычно невозможно, но вы можете выбрать один из нескольких менее разрушительных вариантов в зависимости от планировки вашего дома и внутренней отделки.

Перед запуском

Проконсультируйтесь с местным строительным управлением, прежде чем добавлять розетку или расширять любую цепь. Во многих сообществах вам потребуется разрешение, которое предполагает отправку плана на утверждение. Строительная администрация может захотеть проверить электрическую панель, чтобы убедиться, что она достаточно велика для работы с новыми цепями. Если у вас нет лицензии на электричество, вы, вероятно, не сможете подключить провода, но вы можете проложить провод под полом и нанять электрика для выполнения соединений.

Доступ в пространство для обхода

Если в вашем доме есть пространство для сканирования, вам повезло. Как правило, самый простой способ проложить новый провод — это вырезать часть гипсокартона, чтобы открыть плиту пола для просверливания отверстия для доступа. В зависимости от схемы проводки вам также может потребоваться просверлить еще одно отверстие в пластине на другой стороне комнаты. Из пространства для обхода проденьте провод из выходной коробки вниз через отверстие для доступа к распределительной коробке или панели, где в конечном итоге будет подключен провод. Используйте электрические скобы, чтобы прикрепить провод к балкам. Оставьте не менее 1 фута лишнего провода на обоих концах. Электрик обрежет провода по размеру при подключении.

Ловля проволоки

Если у вас нет доступа к балкам снизу, например к полу второго этажа, вы можете попытаться провести проволоку через пространство балок. Чтобы это сработало, вы должны проложить провод параллельно балкам и от одной стороны комнаты к другой. Электрическая рыбная лента свернута, как рулетка, и имеет на конце крючок.Ловля проволоки может занять много времени, потому что это процесс проб и ошибок. Вы должны вставить загнутый конец рыболовной ленты в отверстие для доступа в плите пола и продеть его через пространство балки до другого конца. Как только рыбная лента будет насквозь, прикрепите электрический провод и протяните его через пространство балки. Для достижения наилучших результатов оберните соединение крюка / провода изолентой, прежде чем протягивать провод.

Ограниченный доступ

Если у вас нет места для обхода или вы хотите проложить провод перпендикулярно балкам, ваши возможности ограничены. Подумайте о том, чтобы пропустить новый провод через пространство для стоек стены, через чердак на другую сторону и обратно вниз. Если это невозможно, вам, возможно, придется прорезать в стене горизонтальную траншею для проводки шириной около 6 дюймов на высоте выхода, чтобы обнажить стенные стойки. Если вы идете по траншее, используйте дрель с сверлом на 1/2 дюйма, чтобы просверлить отверстия для доступа через центры шпилек для пропуска провода. Использование траншеи для проводки требует ремонта гипсокартона.

Ссылки

Писатель Биография

Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.

Дорожка кабельной трассы: поверхность, стена и пол

Обрыв кабельной трассы

Дорожка кабельного ввода, говоря языком организации кабелей, по сути, представляет собой любой жесткий замкнутый или полузамкнутый канал, который защищает, направляет и скрывает кабели и провода. Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: домашние кинотеатры, офисы, конференц-залы, рабочие станции и т. Д.Но какой из них подходит для вашего приложения? Мы разберем предлагаемые нами различные стили дорожек качения и расскажем о преимуществах каждого из них.

Дорожка качения с защелкой

Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала. Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для прокладки кабелей по всему дому, таких как провода динамиков или телевизионные шнуры.Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.

Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой

J Канал

Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J». Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте. Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты. Из-за открытого характера они не могут использоваться в вертикальном положении, например, с защелкивающимся кабельным каналом, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других родственных проводов над землей. Как и фиксирующая дорожка качения, они часто имеют клейкую основу для облегчения установки.

J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры

Угловой воздуховод

Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид. Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше скрыть его назначение. Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или кабелей, свисающих с потолка.

Угловой канал качения

Power Raceway

Дорожка качения включает источник питания непосредственно в дорожку качения. В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения может быть изготовлена ​​из пластика или металла.В отличие от других типов кабельных каналов, которые обычно содержат общие кабели питания или провода громкоговорителей, кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, оптоволоконные кабели или другие кабели низкого напряжения. Это делает его отличным решением для лабораторий, офисов, школ и других коммерческих приложений, хотя для этого часто требуется более опытный установщик, в отличие от большинства других кабельных каналов, которые может легко установить любой мастер.

Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway

Специальные гоночные трассы

…И остальные. Есть много других типов кабельных каналов, которые называются «кабельным каналом», но не помещаются в аккуратные ниши, определенные выше. Например, ограждения для проводов для опор или наружных стен зданий, или системы поддержки кабеля, такие как Cable Runway или Fibre Runner от Panduit. Дорожки качения из экструдированного алюминия долговечны и надежны для промышленного использования на открытом воздухе. и металлические дорожки качения через пол предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество: Соответствует требованиям ADA, что позволяет пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам проезжать прямо по нему.

Как я могу добавить пол на чердак, проложив по нему электрические провода?

Обязательно примите во внимание первую пару комментариев относительно того, достаточно ли прочны балки, чтобы выдержать пол.

Предполагая, что балки достаточно прочные, вы, вероятно, можете провести обрешетки поверх существующих балок, это могут быть 2х4 по бокам, или вы можете разорвать их на 2х2. Вы могли бы либо надрезать их, либо просто разрезать и оставить зазор в каждом месте, где провод пересекает исходную балку.Вы бы имели , чтобы положить металлические пластины через промежутки для защиты проводов. В противном случае глубины просто не хватит, и вы будете вбивать шурупы или гвозди в проволоку при укладке пола.

В качестве альтернативы, вы можете рассмотреть возможность установки новых «балок» (посоветуйтесь с некоторыми строителями, но даже 2х4 может быть достаточно, если вы находитесь на 16-дюймовом центре?) ПОПЕРЕЧИТЬ существующие балки, перпендикулярно им, а не прямо поверх них в том же направлении. Вы, вероятно, сможете уменьшить количество выемок, которые вам нужно вырезать для проводки, и это также поднимет новый пол достаточно высоко над проводами, чтобы вам не нужно было класть стальную пластину на каждый провод. .

Было бы довольно легко закрепить эти «поперечные балки», особенно если вы проведете их над вершинами торцевых стен.

Если ваши оригинальные балки недостаточно прочны, чтобы поддерживать пол, вы можете либо объединить балки, либо, возможно, разместить новые балки поверх них, чтобы были достаточно прочными и поддерживались на несущих торцевых стенах. Но если вы пойдете туда, вы захотите привлечь строителя или инженера / архитектора, если у вас нет опыта, чтобы спроектировать его самостоятельно.

Там может быть что-то в N.E.C. о минимальном расстоянии для проводки под полом, также, несмотря на использование металлических пластин в точках их пересечения.

Что помешает кому-нибудь (даже ребенку) вбить гвоздь или винт в пол в будущем и проткнуть проволоку?

Вы можете рассмотреть возможность прокладки полос из листового металла по всей длине всех этих кабелей.

The N.E.C. действительно говорит, что кабели, прикрепленные скобами к вершинам балок, как вы описываете, должны быть защищены досками, проложенными рядом с кабелями (чтобы кто-то наступил на кабель, не повредил его — плата помогает снизить вес кабеля).

Как проложить провода в существующих стенах и полах

Провода, проложенные по полу, неприглядны и могут представлять угрозу безопасности.

Нужна новая телефонная розетка в спальне или установка динамиков для системы домашнего кинотеатра? Вы можете просто протянуть провода вдоль пола, но лучше всего протянуть провода внутри стен или под полом.

Электромонтаж новых конструкций до того, как укладывается гипсокартон, проще простого по сравнению с прокладкой проводов через существующие стены и полы.Но при тщательном планировании, использовании нескольких специальных инструментов и правильных методов прокладка проводов в стене вашего дома может оказаться проще, чем вы думаете.

Если вы не справляетесь с этой задачей, подумайте о том, чтобы проложить проволоку в специальных полых молдингах, которые заменят стандартные молдинги коронной части или четверть круга.

Инструменты

Рыболовная лента

Инструменты, необходимые для прокладки троса:

• Сверла и биты
• Поиск шпилек
• Измерительная лента
• Фонарик
• Замочная скважина для гипсокартона Пила
• Рыболовная лента
Вешалка для рыбы Электрическая лента
• Трос и грузик

Перед тем, как начать

• Проверьте строительные нормы и правила: В большинстве районов домовладельцы разрешают прокладывать собственную низковольтную проводку, такую ​​как телефонные линии, компьютерный сетевой кабель и провод динамика, но проверьте чтобы быть уверенным.
• Выберите подходящий провод или кабель: Убедитесь, что вы используете проводку для монтажа в стену с рейтингом UL, которая соответствует местным строительным и противопожарным нормам, включая CM, CMR или CMP для компьютерных сетей и CL2 или CL3 для динамиков.
• Отключите питание: Всегда выключайте автоматические выключатели в распределительной коробке, прежде чем начнете снижать вероятность поражения электрическим током, если вы случайно порежете или просверлите существующую проводку.
• Избегайте электрических проводов: Держите провода динамика, компьютера и телефона вдали от стандартной электропроводки из соображений безопасности и для уменьшения помех.
• Выбор стен: По возможности прокладывайте проводку через внутренние стены, поскольку внешние стены содержат связи и изоляцию.

Планирование

Для начала найдите время, чтобы выбрать лучшее место для нового провода. Проследите за существующими электрическими розетками и убедитесь, что вы находитесь на безопасном расстоянии (следующая шпилька или больше), чтобы избежать помех или задевать существующие провода.

Проверьте чердак на предмет невидимых проблем, таких как трубы и провода, спрятанные в стене.

Затем осмотрите это место на чердаке, в подвальном помещении или в подвале, чтобы узнать, доступен ли он и свободен ли от скрытой проводки или водопровода. Также может быть хорошей идеей сканировать стену с помощью металлоискателя, чтобы найти препятствия, такие как медные водопроводные трубы и металлические воздуховоды, которые могут быть скрыты в стене.

После того, как ваш маршрут будет нанесен на карту, рассчитайте необходимое количество провода или кабеля. Измерьте расстояние от начала до конца, добавьте несколько дополнительных футов для соединений и еще 10% или около того на случай непредвиденных проблем или препятствий.Последнее, чего вы хотите, — это не хватать денег, поэтому давайте побольше и следуйте старой пословице: «Отмерь дважды, а отрежь один раз».

Как ловить проволоку

1. Когда вы будете готовы начать, выключите питание и воспользуйтесь прибором для поиска гвоздей, чтобы найти открытое место в стене между стойками.
2. Просверлите небольшое пилотное отверстие там, где будет выходное отверстие, и воспользуйтесь выпрямленной металлической вешалкой для одежды, чтобы нащупать в стене любые непредвиденные препятствия. Если вы ищете повод приобрести новейший высокотехнологичный инструмент, камера для осмотра на кабеле, такая как Ridgid SeeSnake, станет отличным способом заглянуть внутрь стены.
3. Если все в порядке, увеличьте отверстие для провода или розетки. Обязательно используйте розетку, которую можно прикрепить к существующей стене, но не устанавливайте ее, пока не будет проложен провод.


Вырежьте в стене отверстие для розетки. Просверлите отверстие в настенной пластине.

4. Теперь поднимитесь на чердак, или спуститесь в подвал или в подвал и просверлите отверстие в верхней или нижней стеновой пластине в той же полости в стене, что и выпускное отверстие.
5. Прикрепите провод или кабель к рыболовной ленте или вешалке с помощью изоленты и протяните его в отверстие, пока он не достигнет отверстия на другом конце. Если вы работаете на чердаке, вы можете сбросить утяжеленную веревку в полость стены, затем прикрепить проволоку к веревке и протянуть ее.
6. Проложите провод или кабель до места назначения. Это может быть связано с вылавливанием его через другую полость в стене или через небольшое отверстие, просверленное в полу.


Просверлите отверстие в полу.Пропустите провод через отверстие.

7. Пропустите провод через заднюю часть выходной коробки, вставьте коробку в стену и установите ее на место.
8. Зачистите провода и прикрепите их к розетке или проложите к устройству.

Очистка

Если вы просверлили пилотные отверстия, которые не вышли из строя, залатайте их небольшим количеством шпаклевки. Отшлифуйте пластырь, когда он высохнет, и подкрасите подходящей краской. Заполните любые небольшие дыры в полу подходящей шпатлевкой для дерева, а большие — смесью шлифовальной пыли и эпоксидного клея.

Электропроводка в существующем доме через стены

Провода в существующем доме

В этом руководстве объясняется, как протянуть проволоку через стены в существующем доме — после установки гипсокартона. Вы также можете прочитать некоторые другие наши руководства для получения дополнительной информации. Панель проводки позволяет подключить все провода к центральному месту вместо того, чтобы прокладывать провода из комнаты в комнату. На странице «Типы проводов» объясняются различные типы проводов, которые вы можете использовать.В Руководстве по окончательной обработке объясняется, как заделать провода (надеть концевые разъемы) после того, как вы подведете их к розетке. В Руководстве по деталям перечислены все, что вам нужно для реализации проекта. Как минимум, вам понадобится рыбная лента, изолента, пила для гипсокартона и прибор для поиска гвоздей. Вам также могут понадобиться молоток и зубило, если вы будете надрезать шпильки или балки.

Планирование электропроводки

Сначала вам нужно будет выбрать место начала и конца вашего провода, а затем определить путь, по которому будет проходить провод.Прежде чем вырезать отверстия, важно продумать путь прохождения проволоки. Некоторая гибкость в расположении розетки может значительно облегчить прокладку сложного провода. Некоторые моменты, которые следует учитывать при прокладке провода:

• Используйте прибор для поиска стоек, чтобы определить точное расположение стоек в стене. Шпильки имеют ширину 1 1/2 дюйма и обычно находятся на расстоянии 16 или 24 дюймов (кроме окон, дверных проемов и других стен). Убедитесь, что вы не прорезали отверстие прямо над шпилькой.
• Определите, что находится по ту сторону стены.Возможно, вам придется провести несколько творческих измерений, чтобы найти одно и то же место на обеих стенах. Иногда легче сосчитать стойки на каждой стене, зная, что они находятся на расстоянии 16 дюймов или 24 дюймов. Розетки не подходят друг к другу в одной стене. Кабина с лекарствами может мешать работе встроенного в стену динамика. Работа воздуховодов может мешать всему.
• Затем определите, что находится внутри стены. Если это внешняя стена, то она будет заполнена утеплителем. Это не значит, что вы не можете им пользоваться, но это усложняет удочку.Вам также следует пройти в подвал или на чердак, чтобы увидеть, какие трубы и провода проходят через эту стену. Вы не должны вырезать отверстия для динамика только для того, чтобы найти водопроводные трубы для ванной комнаты наверху, проходящие через эту стену. Кроме того, расположение розеток должно дать вам хорошее представление о том, где находятся провода. Сетевая розетка будет закреплена на шпильке, и провод питания будет проходить вверх или вниз от этой шпильки. Любой кабель, Интернет … провода должны быть проложены на расстоянии не менее 12 дюймов от силового провода. Когда ваши провода должны пересекать электрический кабель, они должны проходить под углом 90 градусов.
• Другая проблема заключается в том, что огонь останавливается горизонтально между двумя стойками. Эти доски могут помешать вам провести провод по стене. Строители также иногда используют горизонтальные 2х4 по обе стороны от двери, чтобы стена не тряслась, когда дверь захлопывается. Лучший способ найти место для остановки огня — использовать прибор для поиска гвоздей вверх и вниз по стене, по которой вы будете прокладывать провод, особенно если эта стена находится рядом с дверью.
• Для проводов, проложенных внутри стен, следует приобрести огнестойкий провод, рассчитанный на проложение через несколько этажей.Для проводов, проложенных рядом с дымоходом, вы можете приобрести провода с номиналом.
• Не обрезайте проволоку с катушки, пока не закончите ее прохождение. Если вы перережете провод, а затем пропустите его, вы почти всегда обрежете его слишком коротко. Лучше не обрезать, пока вы не закончите (или хотя бы частично), а затем вы должны добавить пару футов к своей оценке.
• Наконец, обязательно прочтите все это руководство перед тем, как начать резку. На странице «Прокладка проводов» также есть много полезных советов по идентификации проводов, труб и воздуховодов с изображениями их внешнего вида до установки гипсокартона.Вы также можете найти строящийся дом в вашем районе, чтобы пройтись по нему и ознакомиться с тем, как выглядят стены изнутри.

Теперь, когда вы понимаете, что находится в стене, определите, подходит ли выбранное вами расположение розетки / динамика. Будет ли перемещение выпускного отверстия с другой стороны шпильки в любом направлении вызывать больше или меньше проблем? Неужели так много проблем, что не запускается провод? Есть альтернативы для очень сложных установок.Acoustic Research делает плоский провод динамика, который приклеивается к стене, и вы можете закрасить его. При необходимости вы можете проложить провода, проложенные под плинтусом, по всему периметру комнаты.

Вырезание отверстий под розетки

В этот момент вы думаете, что знаете, что находится за стеной, но никогда не можете быть уверены. Вот почему я не люблю прорезать гипсокартон электроинструментом. Вместо этого я использую канцелярский нож / лезвие бритвы с толщиной лезвия, установленной на толщину гипсокартона.Для розетки я сначала проделываю отверстие размером 1 x 1 дюйм в центре коробки, используя канцелярский нож. Это отверстие достаточно большое, чтобы я мог видеть и прощупывать любые провода или трубы, но достаточно маленькое, чтобы его можно было легко залатать в случае, если я допустил ошибку. Убедившись, что все в порядке, я обрисовываю электрическую коробку, а затем вырезаю оставшуюся часть отверстия с помощью замочной пилы для гипсокартона или универсального ножа. Еще мне нравится резать гипсокартон на внешних стенах универсальным ножом. Таким образом, он не прорежет бумажный барьер изоляции.

При отслеживании электрической коробки не включайте выступы сверху или снизу. Не забудьте протянуть провода через коробку, прежде чем вставлять коробку в отверстие. Затем затяните винты на передней части коробки, чтобы открыть защелки / клапаны, и потяните их к гипсокартону. Вот как это должно выглядеть из-за стены, когда вы закончите.

Сверление для доступа к стене сверху или снизу

Если у вас есть доступ к подвалу / подвалу и на чердаке, вы сможете прокладывать провода без необходимости резать и ремонтировать гипсокартон.На втором этаже проведите провода по стене от чердака. На первом этаже проведите провода по стене от подвала. При необходимости используйте существующие воздуховоды или участки трубопроводов, чтобы провести провода от чердака в подвал. Все это будет подробно рассмотрено ниже.

Красный : Провод от чердака до подвала возле дымохода.
Синий : Провод от чердака до подвала с использованием возврата системы отопления, вентиляции и кондиционирования воздуха на втором этаже
Зеленый : Провод от чердака к розетке на втором этаже
Фиолетовый : провод от подвала до розетки на первом этаже.

При установке на первом этаже просверлите половую доску, а затем подошву. Снизу в подвале нижняя часть половиц не дает четкого представления о том, где находятся стены. Измерение практически невозможно. Помните, что 2 дюйма в любом направлении, и вы просверливаете свой коврик. Хороший способ отметить, где просверлить отверстие для провода, — сначала просверлить небольшое пилотное отверстие на первом этаже в подвал. Прямо под розеткой, где вы хотите сделать отверстие для провода, просверлите небольшое отверстие под молдингом плинтуса на стыке стены и пола.Затем протолкните тонкую проволоку (или проволоку для плечиков) через это отверстие и найдите этот провод, проходящий через потолок в подвале. Эта проволока должна выходить прямо под гипсокартон. Шпильки имеют ширину 3 1/2 дюйма, поэтому переместите их на 1 1/2 дюйма к стене, чтобы получить центр стойки. Опять же, не забудьте посмотреть, прежде чем сверлить это пилотное отверстие. У вас должно быть приблизительное представление о том, где сверло будет проходить сквозь пол. Убедитесь, что в этом месте в подвале нет проводов или труб. Также не проталкивайте сверло через пол без надобности. Пол будет толщиной не более 3/4 дюйма.

Установка второго этажа проще, потому что двойная верхняя пластина будет видна с чердака. Убедитесь, что вы просверлили эти доски прямо вниз. Я действительно сталкивался с тройными верхними пластинами (общая толщина 5 1/2 дюйма), а небольшой угол сверла может привести к тому, что вы вылезете через потолок или стену, а не окажетесь между стойками.Примечание. Всегда надевайте лицевую маску, когда на чердаке используется изоляция из стекловолокна.

Иногда бурение сверху или снизу не подходит. Может у вас нет подвала или чердака. Существуют гибкие сверла, предназначенные именно для этого. Эти сверла могут быть длиной до 6 футов и могут использоваться для одновременного просверливания нескольких шпилек или балок. Вырежьте отверстие для выпускного отверстия, а затем воткните гибкое сверло в отверстие, чтобы просверлить шпильки вверх, вниз или в сторону.Обратите внимание, что определение того, что находится внутри стены, еще более важно при использовании одной из этих длинных гибких насадок. Если вы просверливаете 3 шпильки за раз, не имея возможности видеть, что между ними, вы легко можете просверлить трубу, электрический провод или воздуховод. Ищите вентиляционные отверстия, выпускные отверстия, раковины … сверху и снизу от места сверления (на всех этажах), чтобы определить, может ли что-то быть в этой стене.

Ловля проволоки сквозь стены

Теперь вы готовы ловить проволоку.Обычно это задача двух человек. В подвале или на чердаке протяните ленту с проволочной рыбой через просверленное отверстие. Попросите кого-нибудь на другом конце протянуть отверстие в гипсокартоне, схватить рыбную ленту и протянуть ее, высовывая из отверстия примерно ногу. Затем прикрепите проволоку к рыболовной ленте и протяните ее обратно.

Чтобы правильно обмотать провод, сначала снимите изоляцию. Затем оберните проволоку вокруг крючка на ленте, как показано выше.Наконец, заклейте все изолентой. Убедитесь, что на проводе нет выступов, которые могут привести к его застреванию при протягивании. Убедитесь, что провод надежно закреплен, иначе он может потеряться в стене, и вам придется начинать заново. Большинство проводов (особенно коаксиальный кабель) не должен изгибаться под большим углом. Протянув проволоку, отрежьте отогнутую часть проволоки и выбросьте ее.

Прокладка проводов от чердака до подвала

Теперь, когда вы проложили провода от розетки до подвала или чердака, вам может потребоваться проложить провод от чердака до подвала.В идеале, в вашем доме должна быть будущая труба, которая представляет собой трубу из ПВХ, идущую из подвала на чердак специально для этой цели. Если нет, то вам нужно будет найти существующую трубу или воздуховод, который уже проходит по всей высоте дома, чтобы вы могли проложить провод в том же районе. Это может быть дымоход для печи / водонагревателя, радоновая трубка, водопровод, отопительный канал / возврат или дымоход камина. Не разрезайте дымоход или радоновую трубку, потому что это может привести к выбросу вредных химикатов в ваш дом. Кроме того, дымоход и дымоход могут сильно нагреться, что может привести к возгоранию проводов. В этом руководстве будут рассмотрены два разных метода: прокладка провода возле дымохода (красный провод в примере выше) и прокладка провода в возвратной магистрали HVAC второго этажа (синий провод в примере выше).

Если вам необходимо проложить провода возле дымохода, всегда держитесь на расстоянии не менее 1 дюйма от дымохода и используйте огнестойкий провод. Для дымохода проволока должна находиться на расстоянии 12 дюймов от дымохода.С чердака опустите ленту с рыбой до подвала, подсоедините провод и протяните его обратно. Плотно закрепите провода с помощью скоб в нижней и верхней части трассы, чтобы убедиться, что проволока не прогибается в середине и не приближается к дымоходу. Иногда к доскам пола прикрепляют горизонтальный квадратный кусок листового металла, чтобы удерживать дымоход на месте. Если вам необходимо просверлить отверстие, убедитесь, что он находится на расстоянии не менее 1 дюйма от дымохода. Острые края этого отверстия могут со временем порезать провод, поэтому используйте втулку для защиты провода.Вы также можете обрезать края отверстия ножницами и загнуть острые края. Проконсультируйтесь с местными строительными нормами и правилами для получения дополнительной информации о прокладке проводов возле дымохода. Строительные нормы и правила различаются в зависимости от города и округа. Неправильная проводка может привести к тому, что вы не проведете осмотр дома и не сможете его продать.

Пропустить провода через обратку системы отопления, вентиляции и кондиционирования воздуха сложнее, но также и безопаснее. Во-первых, найдите возврат на втором этаже во внутренней стене, которая проходит во всю высоту дома.По сути, это означает найти вентиляционное отверстие (например, то, что внизу слева), где, как вы знаете, есть стена на первом этаже, прямо под стеной на втором этаже. Выверните винты и снимите решетку со стены. С фонариком и зеркалом посмотрите вниз по стене, чтобы убедиться, что путь в подвал свободный. Строители будут использовать пространство между стойками и гипсокартоном, чтобы сформировать обратный канал, поэтому для возврата не требуется листовой металл, пока вы не доберетесь до подвала.Следующим шагом будет поиск дна этого воздуховода в подвале. Скорее всего, он будет покрыт куском листового металла, прибитым к двум балкам, как показано на рисунке ниже справа. Подденьте листовой металл, используя либо молоток, чтобы удалить гвозди, либо отвертку с плоской головкой, чтобы поддеть листовой металл. Нет необходимости удалять его полностью. Достаточно, чтобы пропустить через него провод. Еще раз направьте фонарик через обратный проход на втором этаже и убедитесь, что вы видите его в подвале, чтобы убедиться, что это правильный канал.Теперь, когда вы знаете, что воздуховод будет работать, просверлите отверстие в двойной верхней пластине на чердаке. Я предпочитаю воткнуть дрель в вентиляционное отверстие и сверлить на чердак, а не на чердак. Только не роняйте дрель. Перед бурением пройдите на чердак и найдите верхнюю пластину 2×4, которая находится прямо над вентиляционным отверстием, и убедитесь, что прямо над ней нет проводов, которые могут быть порезаны сверлом. Теперь вы готовы запускать провода. Вы можете позволить силе тяжести выполнить работу и просто протолкнуть провода вниз от вентиляционного отверстия второго этажа, а затем протолкнуть другой конец через отверстие в чердак.Если это не сработает, используйте рыболовную ленту. Когда вы закончите прокладывать провода, прибейте их к одной из шпилек, чтобы их не было видно через решетку на обратной стороне.

Рыболовные тросы через потолок

Если вам нужно провести провод к потолку первого этажа (для потолочного динамика), вам придется разрезать и залатать гипсокартон. Сколько нужно отрезать гипсокартон, зависит от того, насколько хорошо вы выберете путь прохождения провода. Используя прибор для поиска стоек, определите, в каком направлении балки перекрывают потолок.Вы хотите провести провод по балке (зеленый провод внизу), а не к балке (красный провод внизу).

Сначала вам нужно будет просверлить отверстие из подвала через подошву подошвы в область между стойками, как если бы вы подключали розетку на первом этаже. Убедитесь, что у вас есть сверло достаточно большого размера для всех проводов, которые вы собираетесь проложить. Обычно бит в 1 дюйм позволяет проложить несколько коаксиальных проводов и кабелей категории 5. Затем вам нужно будет вырезать и удалить L-образный кусок гипсокартона над этим отверстием, где стена встречается с потолком.При разрезании гипсокартона постарайтесь вырезать его целиком и нанести как можно меньше повреждений. Повторное использование вырезанного участка упростит ремонт гипсокартона. Используя молоток и зубило, прорежьте путь в верхней пластине стены, чтобы можно было провести провод от стены к потолку. Затем протяните проволоку от подвала до верха стены и протяните ее в комнату.

Если ваши балки работают неправильно, попробуйте вместо этого проложить провод в другой стене.Если вам нужно провести проволоку к балкам, вы можете использовать длинное гибкое сверло или вырезать часть потолочного гипсокартона на каждой балке и надрезать ее молотком и зубилом, чтобы освободить место для проволоки. По коду вы не можете сделать надрез на балке размером 2×6 или меньше. Выше нельзя надрезать более 1/6 его высоты. На самом деле, вам все равно не нужно делать надрез больше 1/2 дюйма.

Надрезав шпильку или балку, закройте выемку металлической пластиной, чтобы потом случайно не просверлить или пробить гвоздями.Затем отремонтируйте гипсокартон над пластиной, используя тот же кусок гипсокартона, который вы вырезали, и немного шпаклевки.

Последний шаг — вырезать отверстие под динамик. Используйте прибор для поиска стоек на потолке, чтобы найти балки. Балки потолка могут находиться на расстоянии 12 дюймов друг от друга или даже ближе. Иногда между балками едва хватает места для динамика. Для динамиков я предпочитаю сначала вырезать небольшое пилотное отверстие (точно так же, как выходы) на случай, если отверстие находится в плохом месте. Используя это небольшое отверстие, убедитесь, что в потолке нет воздуховодов или водопроводных труб, которые мешали бы вам установить динамик, и убедитесь, что балки действительно находятся там, где вы думаете. Затем обведите отверстие динамика, используя шаблон, прилагаемый к динамику, и вырежьте потолок из гипсокартона с помощью канцелярского ножа или замочной пилы для гипсокартона. Используйте проволочную рыбку, чтобы протянуть провод динамика к отверстию для динамика, а затем прикрепите провода динамика, следуя инструкциям, прилагаемым к динамику.

Чтобы использовать гибкое сверло, сначала вырежьте отверстие для динамика, затем протолкните сверло через это отверстие и просверлите балки из отверстия динамика. к стене.Если сверло недостаточно длинное, вам также может потребоваться просверлить отверстие от стены к динамику. Чем больше балок вы просверлите, тем сложнее будет выловить проволоку позже. Вы будете сверлить между балками, не зная, что там, поэтому определите, есть ли там стены (с электрическими розетками, воздуховодами …) или какие-либо ванные комнаты. над этой зоной на втором этаже. Если есть вероятность, что между скрытыми балками есть водопровод, электрический провод или воздуховоды, то это, вероятно, безопаснее. вместо этого разрезать гипсокартон и надрезать балки.

Вам также следует проверить нашу страницу о прокладке проводов в новом доме, где есть много реальных фотографий того, что вы можете найти в своих стенах.

Установите собственную систему электрического лучистого отопления под полом

Эта статья любезно предоставлена WarmUp.com

Вот обзор того, как установить собственный пол свободный провод сияющий система обогрева. Такая система отопления является прекрасным дополнением к Ваша система отопления всего дома.Или у вас есть «холодная комната» … пространство кажется, что никогда не бывает достаточно нагревается? Или вы хотите установить плитку на пол на кухне или в ванной, но беспокоитесь, что в помещении будет холодно зима? Система под полом может поддерживать тепло в этих областях при меньшем стоимость и больший комфорт, чем у любого другого типа отопительного агрегата!

1) Снимите мерки и тщательно спланируйте места подключения

Любой тип установки требует точного определения количества материала. нужно будет сделать работу.То же самое и с полом с подогревом. проект. Как показано на диаграмме ниже, вам сначала нужно измерить область, которую вы хотите отапливать, исключая мебель или аксессуары, чтобы вы приобретите необходимое количество продукта для вашего проекта.

Важно избегать размещения провода лучистого обогрева под областями, где вы планируете установите фиксированную мебель, например, шкафы. Вы можете поместить нагревательный провод близко к ногам или к душевой / ванной, но оставьте немного места вокруг туалета нужны стоки (чтобы не было под унитазом) и стены.

2) Решите, где установить термостат …

Термостат — это «сердце» вашей системы лучистого отопления, контролирующее питание нагревательных проводов, а также регулировка температуры пола. Вся проводка для вашей системы лучистого отопления либо идет к ней, либо от нее. Большинство людей устанавливают термостат возле входа в комнату, в которой они обогреваются, возле выключателей света. Однако везде, где вы его устанавливаете, хорошо, если поверхность сухая и свободная.

В некоторых случаях местоположение может зависеть от планировки вашего дома и расположения основная печатная плата. Если вам нужна помощь с устройством, обратитесь к электрику. специфика. Конечно, любой электрик будет рад сделать финальную разводку. для вашего проекта! (Если вам интересно узнать, что такое современный теплый пол Как выглядит термостат, Warmup предлагает новый энергосберегающий программируемый термостат для теплого пола под названием 3IE. См. Изображения ниже.)

Для термостатов напольного отопления обычно требуется двухклавиатурный бокс с двумя 1/2 » трубопроводы до уровня пола … один для нагревательного провода и один для провод датчика.

3) Изолируйте пол под нагревательными проводами для повышенная эффективность!

Мы рекомендуем использовать наши изоляционные плиты при установке поверх бетонных плит. Теплоизоляция Плиты сэкономят вам деньги, если использовать их вместе с полом с подогревом. действует как очень эффективный тепловой барьер.Они отражают тепло вверх в напольная плитка вместо того, чтобы позволить теплу прогреть бетонную плиту внизу. От используя теплоизоляционные плиты для разогрева, вы обнаружите, что после включения При нагревании напольная плитка нагревается примерно за 10-15 минут. Без Утепление плит может занять от 2-3 часов и более.

При установке изоляционных плит определите, сколько вам нужно, исходя из размеры обогреваемой площади. Размер каждой доски 2 ‘x 4’ x 1/4 дюйма и может легко разрезать универсальным ножом, чтобы его можно было разместить в любом уголке и трещина.Нанесите строительный клей на черновой пол и уложите доски сверху. Над фанерными черновыми полами вы будете добавлять прилагаемые винты каждые 8 12 дюймов для дополнительного склеивания. Благодаря тонкости наших досок вы можете преимущества изоляции, не мешая вашим дизайнерским планам!

4) Тестирование делает идеальным … убедитесь, что ваши провода не повреждены до, во время или после установки!

Вам следует приобрести мультиметр или омметр для проверки сопротивления проводов. Это следует делать до, во время и после того, как вы проложите провода, до установка собственно напольного покрытия. Показания, которые вы должны получить для каждого типа проводная система (120 В или 240 В) указана в прилагаемом руководстве по установке. Эти тестовые счетчики стоят около 20 долларов в вашем хозяйственном магазине или доступны в Разогреть.

5) Укладка провода …

Начните с термостата и проложите силовой кабель или «подводящий провод» в канал. Отсюда уложите нагревательный провод петлями на 2, 3 или 4 дюйма. расстояние с предоставленной лентой.

1) Для БОЛЬШЕГО ТЕПЛА или для компенсации холодного чернового пола используйте расстояние между проводами 2 дюйма, обеспечивающее максимальное тепловыделение.

2) При расстоянии 4 дюйма производительность будет меньше, но это рекомендуемое расстояние над теплоизоляционными плитами, так как вы не теряете тепло вниз и, следовательно, для получения отличных результатов требуется меньше проволоки.

При заказе системы со свободным тросом просмотрите таблицы производителя, которые даст вам площадь в квадратных футах, которую вы можете получить при различном расстоянии.Продвинутый пользователи даже чередуют интервалы в одной комнате с большим количеством тепла в тщеславие и, например, меньше тепла в гардеробной.

Вот несколько изображений типовой схемы установки. Обратите внимание, что проволока удерживается на месте лентой (поставляется производителем), а не скобами или другие механические крепления, которые могут вызвать короткое замыкание и / или повредить провода. На первом рисунке показана схема с небольшими кусочками ленты, удерживающими провода. на месте. На втором рисунке (ниже) показана вся длина проводки. крепится к полу скотчем.Это важно, чтобы провода не становятся смещенными при нанесении тонкого набора поверх.

Провода

Warmup имеют толщину всего 1/8 дюйма и не поднимают уровень пола на более 3/16 дюйма при нанесении самовыравнивающего или тонкого настила. минимальная рекомендуемая толщина тонкого отверждения. Какими бы тонкими ни были проволоки Warmup обеспечивают самое быстрое время нагрева в отрасли и изготовлены с использованием передовых, полимеры товарного сорта, которые обладают прочностью и долговечностью, чтобы служить дольше чем традиционные провода ПВХ.Примечание: провода для разогрева можно прикрепить с помощью кабельных стяжек или «зажимы», но часто требуется только предоставленная лента, чтобы сохранить профиль пола как можно ниже.

Установка напольного датчика …

Напольный зонд предназначен для контроля температуры пола. Помните, что термостат считывает температуру воздуха, а не пола. температура. Может случиться так, что в комнате может стать тепло (например, в солнечный день), но вы все равно хотите, чтобы пол оставался теплым.Этаж датчик позволяет контролировать температуру пола независимо или совместно с термостатом.

Установите напольный зонд или «провод датчика», пропустив его во второй кабелепровод к коробке термостата. Поместите чувствительный наконечник зонда в нагретую площадь. Следите за тем, чтобы нагревательные провода не перекрывали друг друга и не пересекали их, и держите их по центру между ближайшими проводами для точных показаний.

В зависимости от толщины зонда может потребоваться долбить канал в пол (или изоляционную панель), чтобы он лежал ниже уровня обогрева провода.Он должен быть закреплен на месте, как и провода.

Защитите провод тонким слоем строительного раствора …

Используя плоский шпатель, полностью покройте вашу систему проводки выравниватель или модифицированный тонкослой. В этом примере подрядчик использует полимер-модифицированный разбавленный раствор. (Мы часто используем MAPEI FLEX или CBP Versabond для наши установки.) Вы можете уменьшить этот уровень до минимума, но это упростит работу с плиткой. В любом случае вы всегда должны делать убедитесь, что провода полностью погружены в эти соединения, чтобы подвергается воздействию воздуха и перегрева. Не пытайтесь вставить плитку в это защитное пальто!

После затвердевания (от нескольких часов до ночи в зависимости от толщины и предложений производителя), начните укладку плитки или другого пол) как обычно.

Важно: не включайте излучатель система теплого пола до полного затвердевания цементных материалов. Эта будет определено установщиком пола или прочитав инструкцию производителя инструкции. Как правило, мы рекомендуем время ожидания от 3 до 7 дней.

Посмотрите это обучающее видео!

Вот видео фактической работы по установке в маленькой ванной с Реджисом и Майком из Warmup. Это даст вам реалистичный вид обмотки провода и покрытия. с составом для выравнивания пола.

У нас есть полезный Страница часто задаваемых вопросов на нашем сайте, которая ответит на дополнительные вопросы, которые могут имеют. Как только вы посетите, вы также сможете просмотреть все наши продукты предложения вместе с установочными фотографиями и полезными пошаговыми видеороликами. Наши опытный персонал Warmup всегда готов помочь вашему сияющему полу вопросы отопления. Вы можете посетить нас по адресу www.warmup.com и заполните необязательную «быструю цитату», чтобы узнать, как мы можем help или просто позвоните нам по бесплатному телефону 1-888-927-6333.

Вернуться к статьям «Отопление и вентиляция»

Электропроводка системы теплого пола

---

Электропроводка для дома> Электрооборудование> Электрический теплый пол

---

Электрический подогрев пола — доступная роскошь, которая сейчас набирает популярность среди домовладельцев.Включение подогрева полов в ванной комнате, кухне или ремонте семейных комнат было стимулировано относительно недавним внедрение простых в установке электрических систем.

ШАГ 1: ПРОВЕРЬТЕ СИСТЕМУ СЧИТЫВАНИЯ ОМА
Перед установкой системы теплого пола вам нужно проверить сопротивление в Ом между двумя проводниками питания, чтобы убедиться, что не произошло разрывов или коротких замыканий, которые могут повлиять на работу вашей системы. Следуйте рекомендациям производителя относительно правильной дисперсии и частоты показаний Ом.

ШАГ 2: НЕПРАВИЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ РАБОТЫ
Для вашей системы рекомендуется выделенная цепь. Эта рекомендация соответствует Национальному электротехническому кодексу (NEC). Местные нормы и правила могут отличаться, поэтому всегда сначала проконсультируйтесь с квалифицированным электриком. При установке термостата установите электрическую коробку размером 4 дюйма и глубиной 2 1/8 дюйма с одним грязевым кольцом. Электрические коробки обычно размещаются на высоте 4–5 футов от пола. Для систем электрического теплого пола, для которых требуется датчик температуры пола, установщик должен включить два отрезка кабелепровода 1/2 дюйма от электрической коробки до основания стены (см. Рисунок ниже).

ШАГ 3: ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ
Используйте лицензированного и квалифицированного электрика, знакомого с местными электротехническими нормами, для выполнения окончательного электрического подключения вашей системы.

ШАГ 4: ПЕРИОД ОЖИДАНИЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ СИСТЕМЫ
Перед вводом в эксплуатацию новой системы электрического теплого пола необходимо подождать, пока растворенный цемент полностью не затвердеет в соответствии со спецификациями производителя (обычно от 2 до 14 дней). После этого вы сможете наслаждаться новыми полами с подогревом.

---

Вернуться к началу> Дом электромонтажа> Электрооборудование> Электрический теплый пол

---

Заявление об ограничении ответственности: Вы понимаете, что несете личную ответственность за свою собственную проводку, и что ваша проводка должна соответствовать Национальному электротехническому кодексу. Представленная информация является общими советами по установке. Мы не делаем никаких заявлений относительно полноты или точности информации, поскольку она может относиться к бесконечному количеству полевых условий.Лицо или лица, использующие эту информацию, обязаны проконсультироваться со всеми заинтересованными сторонами, владельцами, местными властями и т.
