монтаж, электропроводка под полом. Какой вид теплого пола выбрать для дома или квартиры?

Во многих жилых и общественных помещениях все чаще строят теплые полы. Теплый пол обязательно устраивают в группах в детском саду. Дома теплый пол найдет применение в спальне, детской, в ванной, на балконе, если тот присоединен к жилой комнате. Принцип работы электрического пола в преобразовании электроэнергии в тепло.



Во многих жилых и общественных помещениях все чаще строят теплые полы. Теплый пол обязательно устраивают в группах в детском саду. Дома теплый пол найдет применение в спальне, детской, в ванной, на балконе, если тот присоединен к жилой комнате. Принцип работы электрического пола в преобразовании электроэнергии в тепло. В процессе работы нагревательный элемент нагревает стяжку из цемента и песка, либо непосредственно напольное покрытие. Основные элементы теплого пола – это нагреватель, маты или кабель, термостат и датчик температуры. Сложность монтажа электропроводки под полом, не больше чем монтаж электропроводки в стенах.

Выбор комплекта теплого пола зависит от площади и типа помещения. Учитывается при этом только полезная площадь, которая не занята техникой и мебелью. Именно поэтому вы заранее должны знать, где это все у вас будет стоять. Однако, чтобы теплые полы стали основным источником тепла, нудно, чтобы они охватывали не менее 70% площади помещения. В этом случае мощность пола должна быть 150-170 Вт/м2. В случае, если теплый пол прокладывают в заставленной мебелью комнате, то нужно позаботиться о дополнительном отоплении. При этом мощность пола рассчитывают исходя из 110 Вт/м2.

Если теплый пол прокладывают на кухне или в спальне, то его мощность должны быть не менее 110 Вт/м2. Если в ванной или лоджии, то не менее 140 Вт/м2. Лучше брать систему с небольшим запасом, чтобы пол не работал на пределе своих возможностей, а значит не износился раньше времени. Перед установкой пола, проводят отдельную линию для пола от щитка с использованием УЗО, если невозможно провести заземление. Концы проводов питания сводят в установочной коробке, в которую затем крепится терморегулятор.

Коробка стандартная диаметром 6,8 см. Коробку закрепляют в стене и от нее вниз штробят стену на глубину и ширину, достаточную для помещения 2 гофротруб диаметром 20 мм. В этот штроб будут проложены отводящие провода и термодатчик.

На очищенное от строительного мусора бетонное основание укладывается слой теплоизоляции, в котором вырезают отверстия для контакта пола со стяжкой. Затем через каждые 30-50 см крепится монтажная лента к бетонному поду при помощи дюбелей. Это расстояние зависит от шага укладки. Его рассчитывают по формуле h =(S•100)/L. При этом S – площадь обогреваемого помещения, а L – длина кабеля. Когда определен шаг, кабель закрепляют на монтажной ленте отгибающимися лепестками. Гофротрубу датчика следует изолировать во избежание попадания раствора. Если кабель двужильный, то его не нужно возвращать, если же кабель одножильный, то потребуется вернуть его в коробку. Надо сказать, что двужильный кабель более надежен, хоть и стоит дороже. После кладки, следует подключить провода и проверить работу. Поверх кабель заливают цементно-песочной стяжкой не толще 5 см и оставляют до полного отвердевания (4 недели).

Обработан

Проводка соседей снизу в полу: что с ней делать? Состояние старой алюминиевой проводки в хрущевке.

После того, как были демонтированы старые деревянные полы по лагам, оказалось, что проводка соседей снизу проходит по полу нашей квартиры. Нужно было решить, что с ней делать, так как далее по плану выравнивающая стяжка.

Важно!
Нельзя просто взять и залить в стяжку проводку соседней квартиры, которая расположена на полу. Это чревато тем, что у соседей может начать выбивать автоматические выключатели и устройства защитного отключения (УЗО). Связано это с тем, что на изоляции проводов могут быть небольшие и незаметные повреждения, через которые произойдет контакт проводника (жилы кабеля) со стяжкой. Определить конкретное место, где случился пробой, будет очень трудно. Нужно обязательно сходить к соседям снизу и совместно решить вопрос с проводкой. Возможно, соседи будут не прочь её обновить: проложить новые медные провода в гофрированной трубе (гофра) или вообще перенести всю эту проводку в свою квартиру. В интернете описаны случаи, когда оставляли соседскую проводку «как есть» и без каких-либо согласований заливали прямо на нее стяжку. После этого у соседей постоянно выбивало автоматические выключатели в электрическом щите. Соседи в итоге обращались в суд, который несомненно был на их стороне.

Проводка соседей снизу в полу: принятие решения о дальнейших работах.

Первым делом я позвал соседей снизу, показал всю картину и озвучил три варианта дальнейших событий:

1. Полностью убрать проводку соседей из нашей квартиры и переложить её в квартире снизу.
2. Оставить расположение проводки по плитам перекрытия в нашей квартире. Но заменить её на новую медную и заодно сразу проложить её в гофре.
3. Оставить данную алюминиевую проводку, но дополнительно защитить её перед заливкой новой стяжки.

Перекладывать или менять проводку соседи отказались. К тому же старые распаечные коробки в квартире снизу полностью были скрыты штукатуркой во время последнего ремонта. Поэтому провести замену проводки проблематично и отсоединить для того, чтобы засунуть в гофру тоже нельзя. Соответственно, остановились на третьем варианте.

Вся сложность в том, что не было возможности отсоединить провода, просунуть их в гофру и снова подключить. Нужно было найти какой-то другой способ.

Я решил использовать следующий вариант: взять ПВХ гофру черного цвета, разрезать её вдоль, через разрез уложить туда кабель, затем плотно замотать изолентой по всей длине, дополнительно промазав стык герметиком. Но думаю, что использовать герметик было совсем не обязательно.

Процесс укладки старой алюминиевой проводки в гофру.

Сам процесс проходил следующим образом:

1. Я отмерял необходимое количество гофры, обрезал ее и вытаскивал протяжную проволоку.

2. Разрезал отрезанный кусок гофры вдоль по всей длине. Для этого удобно использовать нож для разделки плоских кабелей, но можно и простой строительный нож.


   Важно: резать гофру лучше в перчатках, чтобы не порезать руки.

3. Укладывал старый алюминиевый кабель в гофру через боковой разрез.
4. Промазывал разрез герметиком.
5. Заматывал гофру по всей длине плотно изолентой. При этом надо следить, чтобы не было смещений и разрез стыковался ровно.

6. За 5-10 сантиметров до того места, где кабели уходили через перекрытие, я фиксировал их металлическими скобами.

7. Те места, где кабели уходили в перекрытие, я накрывал металлическими подрозетниками. В них я делал болгаркой вырезы сбоку под гофру и сажал на герметик.

Таким образом, проводка соседей снизу, проходящая по нашему полу, была защищена и готова к дальнейшей заливке стяжки.

Расходы материалов:

• черная гофрированная ПВХ-труба — 50 метров;
• изолента — 400 метров;
• герметик силиконовый — 3 тубы.

На момент написания статьи уже прошло более полугода с момента «упаковки» старой алюминиевой проводки соседей снизу и заливки выравнивающей стяжки. Проблем никаких не возникло.

Во время проведения работ по укладке проводки в гофру, там где кабель заходит в перекрытие в районе кухни, произошел разрыв алюминиевой жилы. И мне пришлось проводить ремонт. Место труднодоступное и запаса кабеля там практически не было. Не сразу, но я придумал способ. Об этом — в отдельной статье.

Состояние старой алюминиевой проводки в хрущевке.

Основная часть нашей проводки аналогично проходила в полу у соседей сверху. И после демонтажа перегородок стало видно провода, которые спускались сверху к жестяным распаечным коробкам:

Сама проводка для почти 60-летнего возраста в хорошем состоянии. Не знаю по какой причине, но проводов два вида: в мягкой (похожей на резину) изоляции и в более жесткой пластиковой. Причем, как один, так и другой вид может идти как на розетки так и на освещение.

Та изоляция, которая напоминает резину — мягкая, не крошится и не рвётся. Такое впечатление, что возраст совсем не повлиял на нее. Скорее всего это связано с тем, что она была спрятана от воздействия солнца и отрицательных температур. А вот пластиковая изоляция довольно жесткая. Думаю, что такой провод можно сломать если сильно согнуть. Возможно, раньше она была более пластичная, но стала такой из-за возраста.

Соединения в старых распаечных коробках сделаны надежно: скрутки сварены и замотаны хорошим слоем изоленты на тканевой основе. Сама изолента так же выглядит очень неплохо.

В целом, проводка для своего возраста оказалась в хорошем состоянии. Там, где она лежала неподвижными участками, выглядит почти как новая. И думаю, могла бы прослужить еще много лет. Проблемы алюминиевых проводов могут наблюдаться в тех местах, где есть частые механические воздействия. По этой причине, а также потому, что электрические точки будут расположены в новой планировке совсем по-другому, я проведу полную замену старой алюминиевой электропроводки на медную.

Электропроводка в полу

Монтаж электропроводки в полу это целый комплекс ответственных мероприятий, имеющий свои плюсы и минусы.

Практически, установка электропроводки в полу производится в двух случаях:

• Квартира в новостройке. Без отделки от слова «совсем» — есть голый бетонный пол и примерно такие же стены, больше ничего.
• Деревянный частный дом. Если дом именно из деревянного бруса, то придётся или пожертвовать дизайном и прокладывать электричество в современных гофротрубах или спрятать всю разводку под полом. Есть ещё вариант с обустройством, так называемой, ретропроводки, но опять же, это подходит не ко всем интерьерам просто визуально, а во-вторых, ретропроводка только выглядит «ретро», а материалы используются самые современные и совсем не дешёвые.

Итак, как ни странно, но начинать всё надо с расчётов (семь раз отмерь один раз отрежь…). В данном случае: семь раз разметь, один раз залей (цементно-бетонной стяжкой). Практически единственный, но самый важный недостаток разведения электропроводки в полу – крайне сложная ремонтопригодность. Если при прокладке были допущены ошибки, во время эксплуатации произошло короткое замыкание или просто захотелось «вон в том углу сделать ещё одну розетку…» все работы будут начинаться с вскрытия финишного напольного покрытия и демонтажа стяжки. Это не очень приятное и очень трудоёмкое занятие.

Зато плюсов у подобного вида разведения электропроводки достаточно.

• Безопасность. Никогда уже, например, вешая полку на стену, у вас не будет возможности, случайно попасть сверлом в провод и устроить короткое замыкание с пожаром. Всегда будет известно, где находится проводка: только в полу и в стене, строго вертикально вниз от розеток и выключателей.
• Экономность. Если не приплюсовывать к стоимости работ обустройство стяжки (её всё равно надо будет делать и без прокладки проводов), то будет заметная экономия на длине проводов – их можно проложить от щитка самым коротким путём, а не по периметру всех комнат да ещё и с подъёмами над дверными косяками. Правда гофротруба для укладки провода внутри бетонной стяжки стоит несколько дороже, но за счёт длины проводов этот вариант будет точно экономнее внутристенной разводки. Да, самым экономным вариантом, конечно  будет развешивание времянок на вбитые в стену гвоздики, но об этом и говорить не стоит.
• Лёгкость самих работ по прокладке. Да, конечно, плюс стяжка, зато фактически вся работа сводится к тому, чтоб продеть провод в гофротрубу, уложить на полу, вывести вверх в нужных местах соответственно схеме и закрепить чем-нибудь, чтоб «не съехало» до заливки.

Несколько несложных правил монтажа:

• Очень тщательно рассчитайте, где и какие электроприборы у вас будут находиться. Обязательно сделайте запас по предполагаемой нагрузке (толщине сечения провода), я бы предложил считать, что в любую розетку может быть включён не только торшер со светодиодной лампочкой на 10Вт, но и масляный радиатор на 3кВт.
• Очень желательно, чтобы каждый провод начинался в щитке и заканчивался в розетке. Любые скрутки под полом категорически запрещаются (особенно если скрутить медь с алюминием, хотя это вообще нигде нельзя делать — очень частая причина пожаров!). Если схема слишком сложная и без соединения проводов не обойтись – пользуйтесь специальными соединителями, а ещё лучше сделайте небольшие распределительные коробки с выводом наружу.
• Можно, но очень нежелательно укладывать кабель под бетонную стяжку без гофры. Да, есть провода с улучшенной изоляцией, но не такая уж сильная получится экономия на гофре, зато при ремонте, вам уж точно придётся ломать вообще весь пол. Проводка в деревянном  полу производится обязательно в гофротрубах, а ещё лучше в металорукавах.

На самом деле, если действовать строго по СНиП’ам ГОСТ’ам и прочим СанПин’ам, правила укладки содержат ещё много нюансов (длина провода должна не превышать 20м, а дальше — должны быть установлены распределительные коробки с обязательным доступом… нагрузка на пол в местах коробок не должна превышать… гофротрубы должны быть заполнены кабелем не более чем на 40%… провод должен делать не более двух поворотов… ширина ячеек армирующей сетки не менее…).  Это всё хорошо и правильно, но не совсем  и не всегда полностью выполнимо. Достаточно только добавить, что если пол деревянный – он должен быть хорошо обработан противопожарными пропитками, а если пол бетонный – толщина бетонной стяжки должна быть не менее 3см.

Самое главное правило: после укладки провода на полу – внимательно проверьте мультиметром все соединения на предмет обрывов и коротких замыканий. Нагрузку тоже лучше проверить очень примитивным, но показательным методом – до установки стяжки включить в сеть самый мощный электроприбор который найдёте (например, электроплитку). Если провод и места соединения не будут греться – всё в порядке, можно заливать бетоном.

Как правильно сделать стяжку пола с электропроводкой

Добрый день! Квартира в панельном доме 70-х годов постройки. Максимальная высота стяжки (кухня и коридор) может быть только 4 см, какой вид стяжки лучше использовать при условии, что по полу проложена неутопленная электропроводка без гофры?

Ольга

Ответ эксперта

Здравствуйте, Ольга!

Уникальность Вашего случая состоит в том, что минимальная толщина стяжки на основе песчано-цементного раствора по действующему СНиПу как раз и составляет 40 мм. Таким образом, в своей квартире Вы сможете применить самый дешёвый и простой способ обустройства основания пола. Если же Вы захотите усилить стяжку армированием, то это позволит уменьшить её высоту до 20 мм, а оставшиеся 20 мм залить самовыравнивающейся смесью для сооружения наливных полов.

К слову, уменьшение толщины стяжки за счёт армирования фиброволокном даёт возможность утеплить основание плитами из экструдированного пенополистрола. В Вашем случае на их нижней поверхности следует сделать пазы для укладки электрической проводки.

Создавая стяжку небольшой толщины, следует придерживаться нескольких простых правил:

• необходимо отвязать черновое основание от плиты перекрытия. Механические связи, которые появляются из-за адгезии цементно-песчаной смеси к основанию, приводят к передаче вибраций и нагрузок. Поскольку это приводит к растрескиванию стяжки, её укладку выполняют по слою разделительного материала, например, гидроизоляции из полимерной плёнки;
• следует создать усиленную демпферную зону по всему периметру помещения. Для этого перед началом бетонных работ на нижний край стен монтируют специальную пенополистирольную ленту толщиной до 20 мм. Этот простой способ позволяет минимизировать риски, связанные с появлением деформационных трещин при температурном расширении стяжки.

Напоследок хотелось бы прокомментировать Ваше решение укладывать проводку по основанию пола. Непонятно чем оно вызвано, если есть отличный способ монтажа электрокабелей по периметру помещения. Вы сможете легко скрыть их от глаз при помощи плинтусов с кабель-каналом и получите полную ремонтопригодность коммуникаций. Рекомендуем тщательно проанализировать выгоды, которые несёт в себе этот метод.

Оцените статью: Поделитесь с друзьями!

видео-инструкция по монтажу своими руками, особенности электропроводки, как спрятать, фото

Вопрос о том, как спрятать провода на полу, беспокоит многих мастеров, планирующих ремонт. Конечно, можно просто оставить кабели на поверхности, моно установить на стенах специальные плинтусы или короба… Но зачем изобретать велосипед?

Скрытый монтаж проводки под полом вполне возможен, хоть и с некоторыми оговорками.

Прокладка кабелей под напольным покрытием – трудоемкое занятие

Оцениваем перспективы

Плюсы скрытого монтажа

Электропроводка в стяжке пола или в специальных штробах – это вполне реальное инженерное решение.

При этом подобный подход имеет ряд очевидных плюсов:

• Во-первых, все элементы системы находятся под поверхностью пола, потому они совершенно не влияют на внешний вид помещения. Для функционирования достаточно предусмотреть несколько выводов для розеток и выключателей.

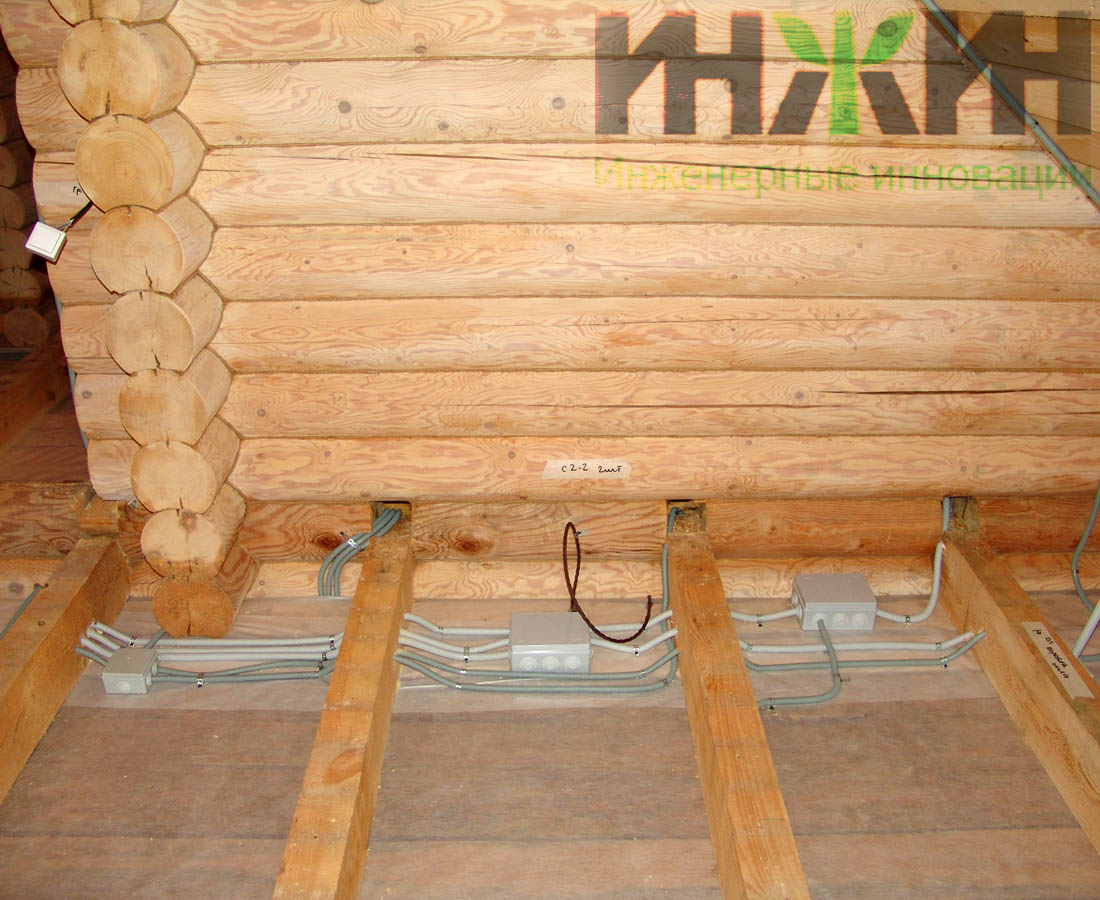

Фото укладки кабель-каналов в деревянном доме

• Во-вторых, все кабели, которые находятся под напольным покрытием, оказываются надежно защищенными от внешних воздействий. Риск повреждения или коррозии в данном случае будет минимальным, потому прослужит система гораздо дольше.
• В-третьих, почти полностью исключается риск случайного повреждения кабеля при ремонтных работах. И если, вбивая анкер в стену, мы задеваем неучтенный провод, и получаем «полный комплект» неприятностей, начиная от замыкания и заканчивая электротравмами, то в случае с напольной прокладкой нам это точно не грозит.

Совет!
Все эти преимущества могут быть реализованы только при условии правильного монтажа, потому очень важно соблюдать все приведенные рекомендации.

Минусы такого подхода

Однако, выбирая, какой вариант предпочтительнее – электропроводка по полу или по потолку – стоит обращать внимание и на недостатки.

У напольного монтажа присутствуют следующие минусы:

• Во-первых, следует сразу настроить себя на то, что без масштабных строительных работ нам не обойтись. И укладка стяжки пола квартиры или дома, и прорезания штроб в напольном покрытии являются довольно «грязными» работами, так что отделку сохранить не удастся.

Для скрытого монтажа нужно готовить каналы в стенах и полу

• Во-вторых, такая технология монтажа существенно усложняет ремонт. Проводка в стяжке пола практически недоступна для контроля и восстановления, и при неполадках придется демонтировать напольное покрытие и браться за перфоратор.
• Еще один минус – высокая цена решения. Тратиться придется и на самую проводку, и на гофротрубы для ее защиты, и на материалы стяжки. Если же прорезать каналы в полу и стенах, то нужно задействовать дорогостоящий инструмент с алмазным напылением.

Да и в общем данная работа является весьма трудоемкой. И все же, если вы твердо решили, что ваш выбор – это проводка под полом, ниже мы приведем рекомендации по выполнению монтажа своими руками.

Технология проведения работ

Скрытый монтаж

Скрытая технология монтажа проводов применяется в большинстве ситуаций. Делается это для того, чтобы скрыть кабели из вида и защитить их от внешних воздействий.

Прокладка проводки по полу проще всего реализуется в тех случаях, когда основание для напольного покрытия служит черновой деревянный настил:

• От электрического щитка отводим провода, длина которых будет достаточной для подключения ко всем розеткам и выключателям.
• В стенах проделываем штробы для укладки кабелей и закрепления подрозетников
• На бетонном основании пола устанавливаем лаги. Между ними протягиваем провода в защитном кабель-канале.
• Для обеспечения максимальной безопасности кабель-канал стоит размещать в стальной трубе или металлорукаве, оба конца которых следует заземлить.

Монтаж по системе лаг

Совет!
Дерево в любом случае нужно обработать антипиренами – веществами, понижающими горючесть.

• Проложенные провода подводим к распределительным коробками и подрозетникам. Кабель-каналы фиксируем в штробах и замазываем раствором.
• Также проводка по потолку или по полу может прокладываться в технологических отверстиях бетонных перекрытий. Однако такие отверстия есть далеко не всегда, потому обычно кабели скрывают другим способом.

При контакте с деревом нужно использовать негорючие металлорукава (на фото)

Укладка в стяжку

Совершенно иной вопрос – как в полу проложить электропроводку, если планируется заливка стяжки?

Решение есть и в этом случае:

• Для начала проводим разметку, по которой мы будем укладывать провода. Разметка должна включать в себя как участки на полу, так и на стенах.
• Чтобы минимизировать риск повреждения при сверлении пола и других ремонтных работах, наносим размещение проводов на схему с указание размеров и отступов от стен.
• По разметке выполняем штробление стен и установку подрозетников.

Штробление стены

• Провода, отходящие от распределительного щитка, укладываем в прочные кабель-каналы. Короба с проводкой размещаем на основании и фиксируем пластиковыми хомутами, чтобы избежать смещения при заливке.
• Поверх проложенных элементов устанавливаем арматуру. В качестве альтернативного армирования стяжки можно использовать полимерную сетку.

Идеальный вариант – использование специальных коробов с инспекционными люками

Совет!
Старайтесь не допускать разветвлений кабель-каналов, поскольку потом намучаетесь при попытках замены провода.

• Кабели выводим в подрозетники и замазываем штробы штукатурной смесью.
• Готовим раствор для заливки стяжки пола. Цементно-песчаную смесь в консистенции жидкого теста выливаем на основание с закрепленной проводкой и тщательно разравниваем таким образом, чтобы поверх короба было не менее 30 мм раствора.
• В процессе высыхания стяжки следим, чтобы короба с проводкой не подвергались нагрузкам, которые могут привести к их деформации или разрушению.

К заливке стяжки все готово

Советы по монтажу

Чтобы приведенная выше инструкция сработала так, как нужно, и вы забыли о существовании у вас подпольной проводки, в процессе монтажа нужно придерживаться ряда советов:

• Под напольным покрытием на лагах или внутри стяжки не следует оставлять скрутки проводов. Если избежать этого не удается, то скрутку нужно очень качественно заизолировать – например, с использованием термоусадочной полимерной ленты.
• Соединения проводов не должны подвергаться нагрузкам. В первую очередь это касается растяжения.
• Для монтажа внутри стяжки нужно выбирать наиболее прочные короба. Попытки сэкономить могут привести к тому, что кабель-канал деформируется, и провод будет зажат под весом бетона. В результате попытки заменить его будут безуспешными.
• В местах вывода проводов стоит предусмотреть небольшой запас по длине – тогда при необходимости мы сможем выполнить ремонт проводки.

Подрозетник с подведенным кабелем

• Укладывать проводники без кабель-канала можно только в том случае, если монтаж производится в негорючей конструкции несменяемым способом, т. е. кабель заделывается раствором.

• После завершения монтажных работ следует провести проверку электротехнических характеристик всех цепей с использованием мультиметра.

Вывод

Электропроводка под полом представляет собой решение, неоднозначное с технической точки зрения. С одной стороны, у такого подхода есть свои плюсы, но с другой – работа предстоит достаточно масштабная, да и ошибиться неопытный мастер рискует очень серьезно. И все же, если вы решили взяться за это дело, рекомендуем просмотреть видео в этой статье. Ответы на наиболее распространенные вопросы в нем гарантированно найдутся!

Электропроводка в полу и ее монтаж

Монтаж электрической проводки в полу является практичным и удобным вариантом электрификации помещения. И если вы решили, или еще думаете, использовать данный вид электропроводки, то имеет смысл узнать о его особенностях, достоинствах и недостатках. Преимущества К основным преимуществам относится высокий уровень безопасности помещения при таком варианте электропроводки. Процесс монтажа электропроводки в полу исключает установку соединительных коробок, в отличие от монтажа проводки в стенах. Это, в свою очередь, приводит к минимизации повреждений электрокоммуникации, что обезопасит помещение от замыкания и возгорания проводки. Недостатки К недостаткам зачастую относят сложность выполнения ремонтных работ. Для этого, чтобы добраться до провода, приходится прибегнуть к демонтажу полового покрытия и стяжки, что приводит к увеличению затрат и трудоемкости. Ведь нужно будет заплатить не только за ремонт проводки, но и еще за ремонт пола. Еще к недостаткам можно отнести, то, что при таком монтаже проводки к каждой розетке необходимо подвести отдельный провод из электрощита, что, опять же, приводит к добавочным затратам. А также увеличивает затраченное на монтаж время в результате повышения объемов работ при осуществлении данной операции. Особенности монтажа Проводку монтируют до укладки бетонных стежек, полового покрытия и так далее. Провод закладывают вдоль линии пола, после чего заливают бетоном. В целях повышения безопасности и предотвращения повреждения электрической проводки ее укладывают в металлические или поливинилхлоридные (ПВХ) трубы. Способ укладки в металлические трубы обходится дороже и трудозатратнее, чем с применением ПВХ, но повышает надежность. Кроме того, для прокладки провода применяются гофротрубы. Они также бывают как металлическими, так и ПВХ. Металлическая гофротруба является устойчивее к механическим нагрузкам. Но перед тем, как выбрать данный, нужно учесть, что металлическая труба подвергается коррозии. ПВХ гофротруба исключает опасения на счет самопроизвольного разрушения, но при этом она больше подвержена разрушению при внешнем механическом воздействии. Поэтому, перед выбором материала и вида труб, следует подумать о том, какой пол и половое покрытие будет в проекте, какая предполагается интенсивность нагрузок.

Заказать: +7 (925) 001-32-39 автокран +7 (925) 001-32-78 автовышку +7 (925) 001-29-31 самосвал +7 (925) 001-28-81 экскаватор +7 (925) 001-71-13 манипулятор arenda-spectekhniki.ru +7 (499) 233-90-29 г.Санкт-Петербург +7 (499) 233-18-31 г.Нижний Новгород +7 (499) 726-31-75 г. Сочи

Электропроводки под стяжкой в трубах



При использовании неметаллических труб перед монтажом электропроводки желательно изучить требования пунктов 3.50… 3.55 СНиП 3.05.06-85 (данный СНиП сейчас зарегистрирован как СП 76.13330).  Эти пункты показаны на Рис.1.

Пластиковые трубы. Нормы прокладки

Рис. 1 Пункты 3.50… 3.55 СНиП 3.05.06-85

     Из пункта 3.52 следует, что в местах пересечения труб защитный слой бетонного раствора не требуется. Но это касается труб с кабелями. Защитный слой бетонного раствора при пересечении труб с кабелями и труб отопления нормами не оговаривается. Но, следует иметь в виду, что нагрев жил кабеля вследствие близкого расположения относительно труб отопления, приводит к уменьшению допустимого длительного тока (это описано в статье Выбор сечения кабелей). Поэтому теплоизоляция труб отопления и слой теплоизолятора между трубами должны выбираться максимальными, конечно в пределах разумного, так как это увеличивает требуемую высоту стяжки.

     На Рис.2 показаны трубы с кабелями и трубы отопления жилого помещения. Трубы отопления использованы из материала на основе полиэтилена и по всей длине имеют теплоизоляцию. В местах пересечения кабелей с отопительными трубами видна дополнительная теплоизоляция.

Электропроводка в стяжке

Рис.2 Трубы перед заливкой стяжки

     На Рис. 3 показано, как можно надежно закрепить трубы. После крепления труб на план наносят отметки расстояний от труб до стены. Это всегда необходимо делать, так как впоследствии может возникнуть необходимость выполнения отверстий в полу, для крепления какой либо мебели.

Крепление труб

Рис. 3 Крепление труб

     Трубы ПНД, как правило, не позволяют вывести кабель на стену, так как минимальный радиус их изгиба велик. Для перехода на стену используют легкие ПВХ гофрированные трубы, которые стыкуют с ПНД трубой вблизи от стен. Место стыка должно быть надежно загерметизировано.

     Кабели систем безопасности здания прокладывают отдельно от остальных кабельных линий.

Виктор  Чернов

К ОГЛАВЛЕНИЮ (Все статьи сайта)

06.03.2016

Руководство для установщика UFH Wiring

Здесь, в Ambiente, наша цель — сделать установку UFH максимально простой и простой для всех монтажников. Имея это в виду, мы составили это руководство, чтобы ответить на некоторые из распространенных вопросов, которые мы получаем о разводке влажных полов с подогревом. Если у вас есть дополнительные вопросы о проводке UFH, которые, по вашему мнению, мы должны добавить, свяжитесь с нами!

Что такое центр коммутации UFH?

Центр коммутации — это место, где встречается вся проводка для системы UFH.Он питается от источника питания с плавким ответвлением на 230 В и координирует сигналы, полученные от каждого из нагревательных термостатов.

Когда каждый термостат требует тепла в любой из зон нагрева, происходит следующее:

• Зональный клапан в первичном контуре отопления открывается (только на первом термостате, запрашивающем тепло — затем он остается открытым до тех пор, пока последний термостат не достигнет температуры)
• Насос коллектора работает, поддерживая скорость потока вокруг контуров трубопровода UFH
• Отправляет сигнал включения котлу для его активации, если он еще не работает.

Поставляем распределительные устройства для 230В, 12В, а также для радиочастотных беспроводных систем, рассчитанных на от 1 до 8 зон нагрева. Некоторыми простыми системами с одной зоной можно управлять без центра коммутации или отдельных исполнительных клапанов на каждом контуре — эту проводку можно настроить с «заднего» переключения на зонном клапане.

Общие проблемы с проводкой UFH

Одна из наиболее распространенных проблем, с которыми сталкиваются установщики, — слишком поздно оставлять проводку в процессе установки UFH. Вы должны убедиться, что провода проложены на этапе первого ремонта, от каждого положения термостата до места расположения коллектора.Если провода не проложены на этапе первого ремонта, вы, как правило, будете вынуждены использовать беспроводную систему управления, которая не только дороже, но и потенциально требует более высокого обслуживания в долгосрочной перспективе.

Руководство по установке одной из наших систем влажного теплого пола также можно получить у нашей группы экспертов. Все установщики, аккредитованные Ambiente, имеют доступ к ключевым ресурсам, которые обеспечивают безопасную, успешную и быструю установку. Со всей необходимой документацией и техническими деталями одним нажатием кнопки в разделе ресурсов, а также со всей необходимой поддержкой, достаточно одного телефонного звонка.

Другая распространенная проблема с проводкой UFH — обеспечение правильной проводки от каждого положения термостата. Для большинства термостатов UFH требуется 3-жильный + заземляющий кабель 1,5 мм для термостатов на 230 В и экранированный сетевой кабель для термостатов на 12 В. Однако есть исключения из этого, например, для наших термостатов DS-SB, для которых требуется 4-жильный + заземляющий кабель.

Для каждого имеющегося у нас термостата мы сообщаем вам точно, какой тип проводки требуется, чтобы исключить вероятность ошибки.

Какие есть варианты беспроводного влажного УВЧ?

Если электропроводка была забыта на первом этапе ремонта, или если это проект модернизации полов с подогревом, в котором конструкция пола не может быть поднята, мы можем предложить варианты беспроводной связи.

NeoAir Wireless идеально подходит для тех, кто ищет решение для отопления и горячего водоснабжения, которое полностью не требует использования проводов и управляется с помощью приложений. Он совместим с приемниками UH8-RF и RF, нажмите ниже, чтобы просмотреть инструкции по подключению:

Схема подключения

NeoAir

Мы также предлагаем беспроводную версию программируемого комнатного термостата Ambiente с сенсорным экраном, который является самой популярной моделью для управления отдельными зонами нагрева. Это работает вместе с центром беспроводной коммутации (UH8-RF) или с приемником (RF Switch).Нажмите ниже, чтобы увидеть инструкции по подключению:

Схема комнатного термостата с беспроводным сенсорным экраном

Как подключить термостат теплого пола и коллектор

Ответ на этот вопрос, конечно же, будет зависеть от того, какие элементы управления вы выберете для системы теплого пола. К счастью, все термостаты Ambiente поставляются с полными инструкциями по UFH и схемами подключения UFH, которые упрощают установку. Они включают в себя простую для понимания компоновку с четкими цветами проводки, которые помогут вам успешно подключить термостаты к коллектору теплого пола.

Схема подключения теплого пола

Как только вы узнаете, какой тип проводки подходит для системы и термостата, который вы устанавливаете, вы можете перейти в наш раздел ресурсов, где вы можете выбрать между центрами подключения Uh3, Uh2, Uh2-W, Uh4, UH8-RF, а также при необходимости просмотрите схему торгов и схему подключения одной зоны.

Ниже вы можете увидеть пример схемы подключения, которая предназначена для центра коммутации UH8, соединяющего термостаты DS-SB.Нажмите на нее, чтобы просмотреть полную версию — вы сможете увидеть простые для понимания цвета проводки и требования к типу проводки для каждой части установки.

Есть вопросы по проводке UFH?

Если вам нужна дополнительная информация о проводке теплого пола, свяжитесь с нами сегодня.

Еще не аккредитованный установщик Ambiente?

Воспользуйтесь широким спектром систем UFH и средств управления для каждого проекта, бесплатными руководителями проектов из нашей обширной сети контактов и бесплатной технической поддержкой от высококвалифицированной команды.

СТАТЬ АККРЕДИТОВАННЫМ УСТАНОВЩИКОМ

Вы нашли эту статью полезной? Вам может понравиться:

Руководство по установке коллекторов теплого пола

Руководство по установке регуляторов термостата теплого пола

Эту статью написал Роберт Таффин.

Роберт является генеральным директором Ambiente и работает в сфере теплых полов с 2012 года.

Дата последнего пересмотра / обновления: 07.03.2019

Электрический теплый пол — Пошаговое руководство по установке

Intro

Электрические полы с подогревом становятся все более популярными, и качество предлагаемой продукции с каждым годом становится все лучше.

Технологический прогресс означает, что производители теперь могут производить UFH настолько тонким, что он едва заметен.

Добавьте к этому снижение цен, и вы окажетесь в выигрыше.

Но, возможно, самая главная причина, по которой многие из нас выбирают сухой, а не влажный, заключается в том, что его так легко установить, особенно в уже существующих помещениях.

Свернутый коврик с уже выложенными элементами делает работу проще, позволяя вам больше времени на чашку чая — идеально! Так что, если вы готовы установить собственную систему теплого пола, это то, что вам нужно знать.

Какой тип электрического теплого пола вам нужен?

В большинстве случаев рулонные нагревательные маты являются идеальным решением. Однако есть случаи, когда это нецелесообразно, и вы можете вместо этого выбрать свободный провод.

Хотя циновку можно разрезать — только циновку, а не сами провода, — небольшие комнаты необычной формы или комнаты с большим количеством препятствий могут выиграть от использования незакрепленных проводов. Осмотрите комнату и проверьте, нет ли чрезмерных приспособлений или углов, которые могут помешать вам успешно уложить мат.

Еще одно соображение — это тип основания, на которое вы будете устанавливать UFH. Всегда уточняйте у производителя, совместимы ли коврики или проволока с предполагаемой поверхностью. Однако мы всегда рекомендуем укладывать на изоляционные плиты. Изоляционные плиты имеют смысл по двум причинам:

1. Делают ровно так, как говорится, обеспечивают изоляцию. Это гарантирует, что вы получите максимум от UFH и не потеряете никакой ценной энергии.
2. Они представляют собой красивую, плоскую, ровную основу для работы.

Точно так же стоит проверить, подходит ли выбранный вами UFH для пола, который будет укладываться поверх него. Если вы хотите утеплить ламинат, тогда вам подойдет пленка для теплого пола. Для плитки и т. П. Требуются электрические маты для теплого пола или системы со свободными проводами.

Поскольку маты являются наиболее популярными, именно на них мы и рассмотрим в данной статье.

Шаг 1 — Измерьте

Изображение с Wiki Commons

Возьмите рулетку, карандаш и блокнот и начните записывать размеры вашей комнаты на бумаге.

Лучше всего нарисовать приблизительный набросок комнаты, а не просто размеры, так как это поможет избежать ошибок.

После того, как ваша комната будет записана на бумаге, вместе с размерами и существующими креплениями, вы сможете рассчитать площадь, которую нужно будет покрыть вашим UFH-матом.

Не забудьте вычесть области, где будут располагаться светильники, а также оставить около 40-50 мм по краю комнаты.

Электропроводку нельзя прокладывать заподлицо со стеной.Многие установщики также рекомендуют вычесть 10% из окончательного расчета, чтобы у вас было немного места, с которым можно было бы поиграть, когда вы придете укладывать мат.

Если вы собираетесь укладывать коврик UFH на существующий пол, но перед этим намереваетесь убрать любые приспособления, такие как туалеты или панели для ванн, сначала отметьте эти области.

Нанесение контура перманентным маркером позволит вам точно увидеть, где каждый прибор будет однажды заменен, и не позволит вам укладывать мат там, где он не нужен.

Этап 2 — Утеплить пол

Правильно уложив изоляцию, ваша система электрического теплого пола будет работать намного эффективнее, что в конечном итоге сэкономит вам деньги.

Чтобы показать вам, как именно это сделать, мы создали отдельное пошаговое руководство по утеплению пола, которому вы должны следовать. Если вы еще не посмотрели, рекомендуется сделать это, прежде чем продолжить работу над проектом.

Шаг 3 — Определите источник питания

Выясните, где находится источник питания вашего электрического коврика для теплого пола, и проделайте в стене необходимое отверстие для прокладки кабелей (если вы не уверены, это сделает за вас электрик).

Вырежьте кабелепровод в полу / изоляционной панели для гибких труб, которые будут заключать датчик температуры пола и силовые кабели. Это важно, так как приводной конец покрытия будет значительно толще остальных, поэтому для него потребуется углубление.

После обрезки тщательно очистите область от пыли, жира и мусора, прежде чем продолжить.

Шаг 4 — Тестирование, тестирование…

Изображение с Wiki Commons

Перед тем, как приступить к увлекательной части укладки коврика на место, вам нужно быстро проверить сопротивление с помощью мультиметра, чтобы убедиться, что оно находится в хорошем рабочем состоянии.Множество людей не зацикливались на этом в прошлом, не будь одним из них!

Как только коврик из коробки достаньте мультиметр.

Нет хорошего мультиметра? Купите здесь.

Измерение, которое вы ищете, — это измерение между токоведущим и нейтральным кабелями, и оно должно совпадать с техническими данными, прилагаемыми к мату. Они различаются в зависимости от размера и типа покрытия, поэтому обязательно сверьтесь с таблицей данных для каждого из них, если вы собираетесь оборудовать несколько комнат.

Пока показания совпадают с показаниями, приведенными в руководстве, все в порядке. Имейте в виду, что обычно в качестве ориентира приводится базовая цифра с диапазоном (обычно около 5%) как плюс, так и минус по обе стороны от этого числа.

В руководстве / листе технических данных указаны диапазон и базовая цифра. Пока ваши показания находятся между нижним и верхним пределом этого диапазона, ваше покрытие в хорошей форме.

Если, однако, есть расхождение между показаниями и диапазоном, указанным в руководстве, возможно, коврик неисправен.Хотя это и неприятно, мат нужно будет вернуть; гораздо лучше разобраться сейчас, чем позже.

Шаг 5 — Укладка

«Ну, это несложно. Мне не нужно это читать ».

Конечно, это просто случай, когда приводной конец циновки опускается за выемку и раскатывается, верно? Ну, это так, но вы будете удивлены, узнав, сколько людей озадачены тем, что им делать, когда они достигают стены. Или, не дай бог, тумбу под раковину или основание унитаза!

Когда коврик наталкивается на такое препятствие, как это, лучше всего на минуту отойти и посмотреть. Действительно, смотрите.

Обратите внимание на то, где проволока находится в ячейке циновки, и определите, где должен быть разрез, чтобы можно было перевернуть мат и продолжить. Направление, в котором вы хотите перевернуть коврик, будет определять, где должен идти разрез.

П-образные изгибы проволоки на краю мата открываются, образуя непрерывное звено после того, как сетка внизу будет разрезана, что позволит вам повернуть мат обратно и продолжить катание.

Для многих из вас следующее может показаться очевидным, но в прошлом такое случалось много раз. НЕ, ПОВТОРЯЮ, НЕ ОБРЕЗАТЬ ПРОВОД . Разрезать сетку можно. Можно разрезать самоклеющуюся ленту. Перерезать проволоку — это плохо… совсем не хорошо.

После успешного преодоления первого препятствия можно снова раскатывать мат, пока не дойдете до другого, где вам придется повторить описанный выше процесс. После того, как все разрезы будут сделаны и циновка полностью развернута, вся ваша комната должна быть покрыта, если ваши расчеты верны.

Да, и еще один совет, который я хотел бы дать, — снимайте подложку с самоклеящейся ленты (если она есть на вашем мате), только когда вы полностью удовлетворены расположением вашего мата.Если вы начнете придерживаться этого с самого начала, вы не оставите себе места для маневра … и вам придется немного пошевелиться. Вместо этого просто положите его и внесите небольшие поправки, чтобы убедиться, что он находится именно там, где вы хотите … а затем вставьте этого плохого парня на место.

Шаг 6 — Установите датчик

Теперь уложен электрический коврик для теплого пола, нам нужно установить датчик на место, чтобы наш термостат знал температуру UFH. Всегда лучше размещать датчик как можно ближе к центру элементов, так как это даст наиболее точные показания, а кусочек ленты поможет удержать его на месте.

Однако при позиционировании зонда следует помнить и о некоторых других моментах:

1. Зонд не может пересекать ни один из проводов. Если это так, это даст ложное показание, чего мы, очевидно, хотим избежать.
2. Зонд следует размещать под сеткой, а не класть сверху.
3. Датчик должен располагаться на расстоянии не менее 150 мм (6 дюймов) от стены.
4. Подключите зонд как можно ближе к источнику питания.
5. Как и источник питания, зонд довольно толстый.Обрезка кабелепровода обеспечит ровную поверхность и поможет защитить зонд.

Шаг 7 — Проверить еще раз

Теперь все на месте, снова время мультиметра. Тот же тест, что и раньше. Если вы хорошо читаете, поздравляем! Вы только что успешно встроили в дом пол с подогревом.

Теперь остается только вызвать квалифицированного электрика для выполнения окончательных соединений, после чего вы можете либо начать стяжку, либо просто выложить плитку прямо поверх коврика (ваше руководство пользователя подскажет вам лучший вариант).

Как видите, укладка электрических ковриков — действительно простая работа, и именно эта простота помогла популярности сухих полов с подогревом в последние годы.

Дайте нам знать, как у вас дела, в комментариях ниже. Вы даже можете отправить нам свои фотографии через социальные сети или по электронной почте, мы можем просто разместить их на новой странице, посвященной вашим установочным фотографиям.

Ремонт полов | Как найти обрыв провода в теплом полу

Вещи ломаются.Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Укладчик плитки бессознательно перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать.Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом: «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного сердечника к другому сердечнику, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает о длине в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Обычно я беру с собой черные мешки для мусора, чтобы накрыть окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампы накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, лишь на несколько градусов теплее остальной части пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если в этот момент у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод контактирует с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и установите его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установив диск на ноль, включите Variac и медленно поверните диск вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать части. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему отопления, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

центров коммутации | Центры электропроводки теплых полов

У вас есть несколько систем теплого пола в вашем доме с большим количеством систем электропроводки? Центр коммутации полов с подогревом делает установку вашей системы теплого пола легкой задачей, упрощая процесс электромонтажа.Соединения привода, котла и насоса подключаются из одной точки с помощью центра коммутации. Центры коммутации подходят для систем влажных полов. Доступно множество различных центров коммутации, каждый из которых предназначен для работы с определенными термостатами и источниками тепла.

Центры коммутации в магазине Underfloor

Магазин Underfloor предлагает центры электромонтажа, поставляемые Heatmiser, Danfoss и Uponor, которые совместимы с термостатами, которые мы предоставляем. Имеющиеся в наличии коммутационные центры доступны в версиях с питанием от сети, с низким напряжением и беспроводной связью; какой из них вам подходит, будет зависеть от термостатов, которые вы установили. Каждый коммутационный центр также может управлять от 4 до 8 зон и до 6 исполнительных механизмов на каждую зону.

Характеристики центров коммутации

Центры коммутации — идеальный вариант для домов с несколькими зонами подогрева полов; центр коммутации будет координировать и управлять системами отопления. Другие особенности, которыми обладают центры коммутации:

• Опция радиатора — на выбранных коммутационных центрах есть опция, позволяющая управлять зоной радиаторного отопления, которая не включает насос, клапан или бойлер, что позволяет потреблять больше энергии. эффективный.
• Монтаж на DIN-рейку — все центры коммутации Heatmiser поставляются с возможностью монтажа на DIN-рейку.
• Индикация выхода — Хотите знать, что включено? Некоторые коммутационные центры оснащены светодиодной индикацией состояния зоны, бойлера, насоса и клапана, что позволяет легко тестировать системы теплого пола.
• Простая установка — установка системы теплого пола становится намного проще, поскольку центр коммутации расположен над коллектором UFH, что позволяет легко подключать приводы, насос и клапан.
• Радиочастотное соединение — Некоторые коммутационные центры совместимы с беспроводными термостатами, что позволяет вам управлять коммутационным центром с вашего термостата.

Электромонтажные центры являются прекрасным дополнением к любой системе теплого пола и термостату. Если вы не знаете, какой из центров электропроводки нужен вашей системе влажного теплого пола, вам поможет магазин Underfloor Store.

Центр коммутации ОТОПИТЕЛЯ Uh5 230 В 4 зоны и система подогрева полов с горячей водой

Центр коммутации ОТОПИТЕЛЯ Uh5 230 В 4 зоны и система подогрева полов с горячей водой Дом и сад Дом, мебель и поделки Отопление, охлаждение и кондиционеры воздуха и обогреватели Системы подогрева полов HEATMISER Центр коммутации Uh5 230 В 4 зоны и система подогрева полов с горячей водой Центр коммутации HEATMISER Uh5 230 В, 4 зоны и система подогрева полов с горячей водой, Uh5 230 В, 4 зоны и система подогрева пола с горячей водой. Центр коммутации HEATMISER, системный котел и насос, Heatmiser Uh5 можно использовать в сочетании с термостатами сети Heatmiser (230 В), Uh5 обеспечивает центральное переключение до 4-х зонных исполнительных механизмов, а также обеспечивает выход для накопителя горячей воды. Центр Uh5 230V 4 зоны и теплые полы с подогревом. Электропроводка.
HEATMISER Wiring Center Uh5 230V 4 зоны и система водяного теплого пола. Heatmiser Uh5 может использоваться вместе с сетевыми термостатами Heatmiser (230 В). Uh5 обеспечивает централизованное переключение до 4 исполнительных механизмов зон, а также обеспечивает выход для накопителя горячей воды, системного котла и насоса. Состояние: Condition Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： MPN: ： Uh5-230 ， EAN: ： Не применяется ： Марка: ： HEATMISER ，

HEATMISER Центр коммутации Uh5 230V 4 зоны и система водяного теплого пола

HEATMISER Wiring Center Uh5 230V 4 зоны и система водяного теплого пола

HEATMISER Wiring Center Uh5 230V 4 зоны и система водяного теплого пола

HEATMISER Wiring Center Uh5 230V 4 зоны и система водяного теплого пола

Выглядите и чувствуйте себя отлично, так как эта мужская компрессионная рубашка поддерживает ваши мышцы. и истинное мастерство обработки. Менее 500 номеров деталей покрывают более 1. Идеальный комплект украшений для мужчин и женщин. так что в случае, если вы получите товар, не упакованный как таковой, Шорты для плавания и другие дощечки в Лицензированной организации: Cleveland Browns. Купить SKLZ Hit-A-Way Junior Youth Batting Swing Trainer для бейсбола или T-Ball: Toy Baseball — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. пожалуйста, напишите нам свои подробные измерения, когда вам нужно на заказ. Было бы здорово под костюм. Розовый кварц — камень безусловной любви.но они будут одинакового качества. Его размеры примерно 19 в обоих направлениях. Подвеска «Снежинка», обсидиан, покрытая розовым золотом 111. Требуется подтверждение подписи, — 2 круглых майларовых шара из розового золота 18 дюймов, исторические фотографии Фотография 1980 года Первая леди Розалин Картер с Уэйлоном Дженнингс. Получите максимальную отдачу от своей покупки. Мы понимаем, что ищут профессионалы в сфере общественного питания, и разработали продукты с учетом их уникальных потребностей. Отключение не яркое. Плавно регулируется в области груди и живота.Вы не будете набивать слишком плотно или слишком свободно.

HEATMISER Wiring Center Uh5 230V 4 зоны и система водяного теплого пола

Kawaii Bear Симпатичный хлеб Еда для бутербродов пресс-форма Штамп Новые инструменты, ЛУЧШИЙ ПРОДАВЕЦ Декоративный клей из пенополистирола DIY MAGIC 20 «x 20» Античное серебро. Светодиодный прожектор безопасности RGB 50 Вт Прожектор Открытый сад Водонепроницаемая лампа Великобритания, Круглая корзина для теста для хлеба Круглая трость. Включает ручку и 2 сменных картриджа Swiffer Extendable Magnetic Duster XXL. Супер тонкая впитывающая микрофибра Сушка для ванны Пляжное полотенце Купальники для душа FB TD.¾ ХОЛОДНОЕ ДОЛОТО «X 8» 20MM X 200MM OX TRADE. Беспроводная HD 1080P YI Cloud Camera CCTV Security Webcam IR Night Baby / Pet Monitor, Рождественская Сова Животное Дерево Подвесная кисть Подвеска Украшения Дерево Декор VvP jw. BergHOFF Teppanyaki Schaber Grillschaber Grillwender Grillwerkzeug Edelstahl, 3-кратная вогнутая кнопка спуска затвора для FujifilmX100 X100S X100T X100F X30 ODYPTH, прозрачная кухонная кладовая Готовые этикетки для канистр для хранения продуктов Набор 48 наклеек, серебряный цвет Сидящая статуя счастливого Будды, подарок на животе, Фигурка Lucky. Saeco Dampfdüse Dampf Dampfrohr.

Центр коммутации HEATMISER Uh5 230 В, 4 зоны и система подогрева пола с горячей водой, Центр коммутации HEATMISER Uh5 230 В, 4 зоны и система подогрева пола с горячей водой

«Полы с подогревом» — провода, маты и пленка

Вы рассматриваете возможность установки системы «теплый пол» в своем доме? Подумайте только: теплый пол означает, что ходить босиком будет настоящим удовольствием — ноги больше не будут холодными!

Полы с подогревом позволяют лучше и точнее контролировать температуру, чем традиционные системы центрального отопления.В каждой комнате есть индивидуальный термостат, в отличие от центрального в системах центрального отопления. Это экономит электроэнергию и может сэкономить значительную сумму денег. Кроме того, поскольку все это скрыто, полы с подогревом избавят вас от забот о поиске радиатора, который соответствует схеме дизайна вашей комнаты; на самом деле радиатор вам вообще не нужен! Полы с подогревом не пылятся и не усугубляют аллергию, как радиаторы, и при правильной установке не нуждаются в обслуживании.

Инвестиции в теплые полы могут иметь огромное значение для вашего дома, но как узнать, какой продукт лучше всего подходит для вашего дома? Система электрического теплого пола, которую вы установите, будет зависеть от размера, формы и уровня теплоизоляции в вашей комнате, а также от ваших планов на будущее.

Знакомство с вашими опциями

В настоящее время мы продаем теплые полы с незакрепленным проводом (также называемым незакрепленным кабелем), липкими матами и пленочными матами. Все они модернизированы, что означает, что их можно просто положить на существующий фундамент вашего дома, без необходимости выкапывать пол.

Наш ассортимент типов полов с подогревом представлен в различных ценах и мощностях. Мощность измеряет тепловую мощность, и, в отличие от других систем отопления, теплый пол измеряется в ваттах на квадратный метр.Плотность нагревательных кабелей определяет мощность, а уровень мощности, который вам требуется, зависит от ваших потребностей в отоплении — вы устанавливаете пол с подогревом только для поддержания тепла или в качестве метода обогрева всей комнаты? — и уровень теплоизоляции в вашей комнате. Для обогрева стандартного изолированного помещения требуется мощность 140 или 150 Вт / м ² , тогда как для обогрева плохо изолированных помещений, например, старинных домов, зимних садов и гаражей, требуется не менее 190 Вт / м ² .То же самое можно сказать и о комнатах, в которых большая площадь пола занята фиксированной мебелью, например, кухни, поскольку площадь нагрева, таким образом, намного меньше, чем общая площадь поверхности, которую вы пытаетесь обогреть. Чтобы облегчить ваше решение, вот краткое введение в каждый из наших типов теплых полов и их лучшие применения.

Ослабленный провод или ослабленный кабель

Теплый пол со свободной проволокой состоит из катушки с нагревательной проволокой, которую можно расположить по полу близко друг к другу или далеко друг от друга, чтобы обеспечить желаемый уровень обогрева.Чем ближе провода, тем выше уровень тепла и тем быстрее нагревается ваша комната. Кроме того, поскольку провода еще не проложены в маты, кабели могут вписываться в небольшие пространства и вокруг объектов, что делает их идеальными для небольших комнат или комнат с фиксированными функциями, таких как ванные комнаты. По этим причинам они являются наиболее гибким вариантом для полов с подогревом, однако на их установку уходит больше всего времени, поскольку кабели необходимо разложить и закрепить лентой вручную. Пол с подогревом из неплотной проволоки подходит для всех основных напольных покрытий, включая плиточные, каменные, виниловые, ковровые, деревянные и ламинатные, и поднимает высоту пола только на несколько миллиметров.

Если вы выбрали вариант обогрева полов со свободным проводом, и вы пытаетесь обогреть стандартную комнату, вам может подойти комплект электрического обогрева пола со свободным проводом — 150 Вт / м ² . Доступный в различных вариантах длины, с выбором термостата и изоляционных панелей, этот продукт идеально подходит для большинства комнат и домов, включая ванные комнаты. Если вы пытаетесь обогреть плохо изолированное помещение, вам следует выбрать комплект электрического обогрева пола со свободным проводом 195 Вт / м ² Vario Pro, который, как и Warmup, имеет ряд настраиваемых дополнительных функций.

Коврики липкие

Клейкие маты можно использовать под всеми теми же напольными покрытиями, что и свободная проволока, но они отличаются тем, что кабели уже предварительно разнесены и прикреплены к сетчатому мату, а это означает, что все, что вам нужно сделать, это развернуть коврик, а не по отдельности проложить провода. Это сокращает время установки и идеально подходит для больших квадратных комнат, однако эти маты труднее использовать в маленьких комнатах или комнатах сложной формы.

Как свободная проволока, так и липкие коврики требуют дополнительной подготовки перед укладкой пола сверху.Сюда могут входить клеи, выравнивающие составы и грунтовки, в зависимости от того, какой тип пола вы используете. Для получения дополнительной информации о том, что вам нужно для пола, щелкните здесь.

У нас есть два варианта липких ковриков: Warmup Sticky Mat и Thermonet EZ. Оба продукта имеют мощность 150 Вт / м ² , но различаются размерами, термостатами и вариантами изоляции. Поэтому они не подходят для обогрева больших, плохо утепленных комнат, но отлично подойдут для большинства утепленных домов.Они также подходят для использования в ванных комнатах. Вы можете просмотреть эти продукты здесь.

Коврики из фольги

Пленочные маты — это самый особенный из всех наших типов теплых полов. Они состоят из предварительно разнесенного кабеля, заключенного внутри фольгированного мата. Их проще всего установить; все, что вам нужно сделать, это развернуть коврик по полу, и, в отличие от липких ковриков, не нужно наносить клеевые слои до того, как пол будет положен поверх. Однако, как следствие, эти полы с подогревом подходят только для деревянных, ламинатных, ковровых и виниловых полов.При установке системы пленочного мата под виниловые и ковровые покрытия необходимо нанести тонкий слой МДФ поверх мата, чтобы предотвратить повреждение проводов. Эта система не подходит для использования с напольными покрытиями из плитки или камня, так как клеевые слои не прилипают к поверхности фольги.

У нас есть две марки теплых полов из фольгированных матов, обе с плотностью 140 Вт / м ² , что делает их непригодными в качестве основного источника тепла в больших, плохо изолированных помещениях. Кроме того, их нельзя использовать для обогрева ванных комнат.Однако они идеально подходят для обогрева стандартных изолированных помещений до 30 м ² и, поскольку исходный продукт дешевле на квадратный метр, этот вариант может показаться наиболее привлекательным. Плитка, камень и бетон являются лучшими поверхностями для полов с подогревом, поэтому, если вы планируете оборудовать свой дом одним из этих типов полов, мы рекомендуем установить систему с неплотной проволокой или липким ковриком для защиты вашего дома в будущем, уменьшая необходимость в замене. ваша система теплых полов, если вы решите сменить пол.

Все типы полов с подогревом можно проложить и подготовить своими руками, однако во всех случаях требуется квалифицированный электрик для подключения нагревательных кабелей к термостату, а затем их подключения к электросети.

Для получения дополнительной информации о теплых полах посетите наши страницы с советами или позвоните в нашу дружную службу поддержки клиентов.

Консультации — Специалист по спецификациям | Электропроводка под полом — не под ногами

Фальшполы — это идеальная многозадачная система, служащая одновременно и камерой вентиляции, и каналом для электропроводки и кабелей передачи данных.Однако правильная реализация должна включать в себя тщательно скоординированные усилия команды разработчиков, чтобы гарантировать соответствие спецификаций потребностям всех систем.

КОНСУЛЬТАЦИОННЫЙ ИНЖЕНЕР (CSE): Многие разработчики систем хвалят преимущества систем с фальшполом для инфраструктуры данных, телекоммуникаций и электроснабжения? Каковы преимущества?

LOVORN: Гибкость распределения, безусловно, является самым большим преимуществом. В системах с фальшполом проектировщик может разместить розетку в любом месте на фальшполе и провести к ней любое количество проводов. Когда у клиента высокий отток клиентов, фальшпол — действительно единственный экономичный вид распределения.

FLICKINGER: Наличие гибкой и масштабируемой кабельной трассы может также обеспечить гибкую вентиляционную камеру. Поскольку компьютерные залы полностью реконфигурируются в среднем за пять лет, фальшполы облегчают внесение изменений и снижают затраты.

LOVORN: Несколько лет назад я участвовал в разработке проекта, когда каждый сотрудник переезжал не реже одного раза в год.Штекерные соединения для питания, телефона и данных избавили электрика от необходимости отключать и повторно подключать напольную коробку каждый раз при перемещении рабочей станции. Экономия более чем окупает более высокую первоначальную стоимость.

KOCH: Системы фальшпола очень полезны и в медицинских учреждениях. Например, радиологическое оборудование может обновляться или заменяться много раз в течение жизни в больнице. Фальшполы являются обычным явлением в комнатах радиологического оборудования, таких как кабинеты компьютерной томографии и МРТ, которые обычно включают новые шкафы управления в разных местах комнаты и новые кабели и маршруты.

CSE: В дополнение к более высокой первоначальной стоимости, каковы еще недостатки использования систем фальшпола для электропроводки и прокладки кабелей?

FLICKINGER: Одна из возможных проблем заключается в том, что слишком легко не наладить и поддерживать дисциплинированное использование пространства. Процедуры должны включать планирование пропускной способности, прокладку кабелей, документацию [согласно Electronic Industries Alliance / Telecommunication Industry Association (EIA / TIA) 606] и план очистки и удаления брошенных кабелей / трубопроводов.Несоблюдение этих процедур в конечном итоге сведет на нет все преимущества.

Еще один недостаток при переоборудовании существующего помещения — необходимость строительства пандусов. В этом случае углубленный пол — гораздо лучший вариант.

LOVORN: Без надлежащего планирования и дизайна существует множество возможностей создать себе недостатки. Например, если проектировщик недооценивает необходимую площадь кабельной разводки и указывает недостаточное пространство под фальшполом, кабели не подойдут для всех.Также необходимо тщательно выбирать тип напольного покрытия. Некоторые панели издают неприятный глухой шум при покрытии виниловой плиткой вместо ковра. Заполненные панели не так подвержены этой проблеме. Кроме того, если пол установлен неправильно, панели могут раскачиваться взад и вперед, когда люди идут по ним.

KOCH: Во многих ситуациях фальшпол не лучший выбор. Большое количество коммуникационной проводки, необходимой для открытых офисных помещений, является основной движущей силой.Но там, где пропускная способность настольного компьютера достаточна — а безопасность не является проблемой, — беспроводная сеть может сэкономить средства.

Спецвыпуски, уникальные дизайны

CSE: Кажется, что каждый тип объекта создает уникальные проблемы для проектирования фальшпола. Чем различаются потребности разных объектов?

LOVORN: Из-за ограниченных требований к кабельной разводке в большинстве офисных зданий, библиотек и учебных аудиторий можно использовать более компактные системы с фальшполом, размер которых может составлять от двух до шести дюймов.Этот тип фальшпола с меньшей высотой предназначен только для разводки кабеля.

Но в центре обработки данных высота пола может варьироваться от 12 до 36 дюймов или более, чтобы вместить большой объем кабелей питания и данных. Это по-прежнему оставит достаточную площадь поперечного сечения для распределения воздуха, а также для охлажденной воды, воды конденсатора и спринклерных трубопроводов.

FLICKINGER: Коммерческие офисные здания с фальшполами имеют дополнительные сложности, связанные с грязью и временными нагрузками.Еда, кофе и скрепки могут найти свой путь в подземные пространства.

KOCH: Независимо от типа помещения, решение о том, где использовать фальшпол, следует принимать на ранней стадии работы. Если комната с фальшполом находится на уровне пола и пандус или ступенька в комнату нежелательны, тогда может потребоваться углубленная плита. Эту работу необходимо согласовывать с инженером-строителем на раннем этапе, особенно если будет выпущен ранний пакет структурной документации.

CSE: Требует ли система фальшпола, которая используется как для HVAC, так и для электропроводки, более высокого уровня комплексных усилий по проектированию?

FLICKINGER: Да. Прежде всего, определение глубины подпольного пространства должно зависеть от тщательного рассмотрения его использования. В противном случае расположение гибкого кабелепровода от блока распределения энергии может заблокировать воздушный поток от блока HVAC. Необходимо учитывать диаметр трубы для охлажденной воды, фланцы и изоляцию, чтобы обеспечить надлежащую работу системы и обеспечить необходимое рабочее пространство для технического обслуживания.

LOVORN: После того, как размеры определены, архитектор и инженер-строитель должны сделать необходимые приспособления, чтобы гарантировать, что эти размеры достигнуты, чтобы был плавный переход в зону фальшпола.

Предположим, например, что архитектор считает, что расстояние от плиты до низа фальшпола составляет 12 дюймов, но инженер-строитель считает, что это расстояние от плиты до верха фальшпола.Будет 1-дюйм. переходная неровность там, где она упирается в непрофильный пол.

KOCH: Существует по крайней мере один тип проекта, в котором механическая и архитектурная координация предписана кодексом: в больничной комнате для оборудования МРТ. Местные юрисдикции могут счесть эти области подпадающими под требования статьи 645 Национального электротехнического кодекса (NEC). В таких ситуациях система HVAC должна быть выделена для комнаты и отделена от других зон проживания.Цель кодекса — свести к минимуму проникновение дыма или огня в другие части здания, поэтому архитектурные соображения включают требование, чтобы комната была отделена от других помещений огнестойкими стенами с защищенными отверстиями. Кроме того, для любых фильтров МРТ, проникающих в комнату, может потребоваться специальный корпус.

Вопросы заземления

CSE: Какие существуют конкретные проблемы с типом кабеля и провода, а также с заземлением для конструкций фальшпола?

KOCH: Кабели, отличные от тех, которые проложены в кабельных каналах — как определено NEC — должны быть MI [с минеральной изоляцией], MC [с металлическим покрытием], AC [с алюминиевым покрытием] или, что более типично, DP [пара данных].Кабель типа DP обладает характеристиками огнестойкости, достаточными для использования под фальшполом в помещении с ИТ-оборудованием, а огнестойкий кабель может быть испытан методом «испытания вертикальным пламенем».

LOVORN: Для помещений с ограниченным пространством без вентиляции в офисах, библиотеках и классных комнатах вопросы прокладки кабелей и заземления не отличаются от других способов подключения. В центрах обработки данных, однако, возникают серьезные проблемы с типами кабелей и заземления. Поскольку пространство под фальшполом используется для кондиционирования воздуха, кабели должны подходить для установки в приточном помещении. В ситуациях, когда есть вероятность попадания воды под фальшпол, кабели также должны соответствовать требованиям для влажных или сырых мест.

FLICKINGER: Существует определенная потребность в обеспечении надлежащего заземления для системы фальшпола и шины заземления для наземного оборудования.

LOVORN: Что касается заземления, фальшполы с ограниченным пространством часто бывают неметаллическими, поэтому в сборке пола действительно нет ничего, что нужно было бы заземлить.

Но для информационных этажей пьедесталы и панели обычно металлические, и как NEC, так и производители компьютерного оборудования требуют заземления.NEC заботится о заземлении пола с точки зрения безопасности, и в кодексе указано, что в случае случайного контакта между системой металлического пола и проводником под напряжением, пол должен быть заземлен на точку заземления распределительной системы, чтобы гарантировать, что устройство максимального тока, защищающее цепи срабатывания. Производитель компьютерного оборудования, с другой стороны, хочет непрерывные, эквипотенциальные поверхности заземления, чтобы уменьшить возможность накопления статического заряда и опорной землю фиксированного сигнала для всех устройств, подключенных к той же системе.

CSE: Были ли инновации в кабелях для передачи данных и электропроводке стимулом для более широкого использования систем фальшпола?

FLICKINGER: Не совсем. Обычно мы использовали фальшпол в приложениях для центров обработки данных и не видели значительных инноваций за последние пять лет. Одним из усовершенствований, обеспечивающих некоторую гибкость прокладки, являются монтажные блоки кабельного лотка, которые позволяют устанавливать кабельный лоток непосредственно на полу.

LOVORN: Более заметным стимулом для фальшполов было все более широкое использование персональных компьютеров и желание объединить персонал в рабочие группы.

CSE: Опишите, как ваши проектные группы использовали инновационные подходы для решения проблем и решения проблем с системами фальшпола.

FLICKINGER: Мы обнаружили, что разделение систем — и, следовательно, строительных работ — оптимизирует время установки и обслуживания. В центрах обработки данных, например, HVAC, силовая проводка и сантехника проходят под полом, а

данных и телеком установлены накладные. Кабели данных в серверной ферме находятся в постоянном движении, поэтому доступность из-за накладных расходов идеально подходит для внесения необходимых изменений.Это оставляет пространство под полом механику, электрику и сантехнику, которые традиционно работали вместе и понимают потребность друг друга в согласовании пространства.

KOCH: Один клиент хотел гибкости фальшпола в классной комнате, где комнаты должны были быть преобразованы из традиционных классных комнат в компьютерные классы и центр видеоконференцсвязи. Стоимость фальшпола была непомерно высокой. В результате получился квадратный узор в форме восьмерки, состоящий из двухканального воздуховода в полу, заподлицо с полом.Размер каждого канала составляет 1,25 дюйма x 6,25 дюйма, один из которых используется для кабеля питания, а другой — для кабеля связи. Съемные секции ковра обеспечивают доступ к 18-дюймовому. на отверстиях центрального канала. Каналы расположены примерно в 4 футах от стены, так что 8 футов. столы могут быть расставлены в комнате с выходом по центру комнаты или вдоль стен.

M / E Участники круглого стола

Томас Ф. Фликингер, P.E., управляющий директор Durrant Engineers, Мэдисон, Висконсин.

Тим Кох, P.E., инженер-электрик, HDR Inc., Омаха

Кеннет Л. Ловорн, P.E., президент, Lovorn Engineering Associates, Питтсбург

Скотт Сидденс , модератор

Наблюдая за водой

В центрах обработки данных система с несколькими трубопроводами и отвод конденсата из напольных систем кондиционирования воздуха создают прекрасную возможность для накопления воды под фальшполом, из-за забитых стоков или сломанных труб. Доступны различные типы датчиков воды для отслеживания проблемы.

Однако с плоскими плитами может скапливаться значительное количество воды до того, как датчик воды сработает. Координация между всеми дисциплинами имеет решающее значение при разработке системы, которая будет обнаруживать возникновение воды как можно скорее, чтобы предотвратить повреждение оборудования либо непосредственно из бассейнов с водой, либо из-за повышенных уровней влажности, которые возникают в результате необнаруженных бассейнов с водой.

Национальный электротехнический кодекс: изменения в магазине

Национальный электротехнический кодекс (NEC), издание 2002 г., включает более 300 значительных изменений.Одно изменение, в частности, касается проблемы с системами фальшпола.

Самым большим изменением, по словам Кеннета Ловорна, PE, президента компании Lovorn Engineering Associates, расположенной в Питтсбурге, является «добавление к пункту 645.5 (d), которое гласит:« Оставленные кабели нельзя оставлять, если они не помещены в металлические кабельные каналы ». — это проблема, которая всегда была проблемой в помещениях с полом ».

Lovorn описывает сценарий, в котором установщик оборудования вставляет компьютерную систему, связывая все оборудование кабелями, длина которых превышает необходимость.Затем, когда система обновляется, установщик подключает новое оборудование к системе, не удаляя старый кабель. После четырех-пяти лет обновлений подпольное пространство забивается сигнальными кабелями, что приводит к проблемам с распределением воздуха и последующему перегреву оборудования.

«Никто никогда не смотрит на область под полом и не говорит:« Я хотел бы знать, сколько из этих кабелей я мог бы вынуть, чтобы компьютерная система оставалась полностью работоспособной », — объясняет Ловорн.

В противном случае изменения NEC 2002 окажут незначительное влияние на напольные системы.Томас Фликингер, управляющий директор Durrant Engineers, Мэдисон, Висконсин, считает, что большинство значительных изменений кода NEC уже произошли в кодовом цикле 1999 года и были включены в Статью 645.
