Как выбрать автомат защиты – советы по самостоятельному ремонту от Леруа Мерлен в Москве

Автомат защиты – это автоматический выключатель, обеспечивающий защиту человека от поражения электрическим током. В обычных условиях электрический ток проходит через автомат защиты к потребителю. При нарушении нормального режима (включении большого количества бытовых электроприборов или неисправности некоторых из них) срабатывают расцепители автоматического выключателя, обесточивая цепь питания. Чрезмерный электрический ток может привести к выходу из строя всех бытовых электроприборов, к перегреву электропроводки, возгоранию и пожару. Поэтому основная задача – разорвать цепь до того, как чрезмерный ток сможет нанести какие-либо повреждения, и тем самым защитить электропроводку и приборы от электрических ударов.

Типы автоматов защиты

  • Устройства защитного отключения (УЗО)
  • Дифференциальный автомат

Основное отличие УЗО от дифференциального автомата заключается в том, что в УЗО отсутствует защита от короткого замыкания. Как правило, для нормальной и безопасной работы УЗО требуется защитить его от сверхтока, подключив автомат защиты перед самим устройством.

Устройство защитного отключения отключает цепь при появлении тока утечки, вызванного, например, прикосновением человека к токоведущему проводу или повреждением изоляции. Ток утечки, при котором срабатывают УЗО, определяется конструкцией и для современных приборов составляет 10 мА, 30 мА и 300 мА. В жилых и общественных помещениях, как правило, применяются УЗО с током отсечки 30 мА.

Основная задача УЗО – защита человека от поражения электрическим током 10 мА, 30 мА и от возникновения пожара 10 мА, 30 мА, 300 мА.

Дифференциальный автомат – это устройство, которое объединяет функции УЗО и автоматического выключателя.

Его работа основана на высоком быстродействии. Дифференциальные автоматы обеспечивают эффективную защиту человека от поражения электрическим током в случае прикосновения к токоведущим частям или деталям, оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. Дифференциальный автомат срабатывает в обоих случаях – и при утечке тока на землю, и при коротких замыканиях в момент перегрузки сети. Дифференциальные автоматы имеют те же токи отсечки, что и УЗО, и те же номиналы, что и автоматы. Но их стоимость, как правило, выше, чем суммарная стоимость автомата и УЗО.

Обычно используют однофазные (однополюсные) автоматы для размыкания фазного проводника. Реже применяют двухфазные, или двухполюсные, автоматы и автоматы типа «фаза + нейтраль», одновременно размыкающие фазный (L) и нулевой (N) провода.

Трехфазные (трехполюсные) и четырехфазные (четырехполюсные) автоматы используются в сетях с напряжением 380 вольт.

Важные характеристики автоматов

Номинальный ток характеризует значение рабочей силы тока (измеряется в амперах). При превышении этой величины автомат срабатывает и размыкает цепь. Автоматы выпускаются со стандартными значениями номинального тока: 6, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100 А.

Класс срабатывания характеризует кратковременное допустимое значение тока, при котором автомат НЕ сработает.

  • Класс «B» применяется для сетей без больших скачков напряжения, в диапазоне от 3 до 5 значений номинального тока.
  • Класс «C» применяется в квартирах, офисах и коттеджах, где допустимы токи, превышающие значение номинального в 5–10 раз.
  • Класс «D» используют в сетях, где возможны токи, в 10–50 раз превышающие значение номинального.

Отключающая способность (кА) – это максимальный ток, который способен пропустить автомат при коротком замыкании в линии, сохранив дальнейшую работоспособность.

Ток отсечки для УЗО и АД. Эти характеристики всегда указываются на корпусе прибора, стоимость которого возрастает с ростом параметров. При построении домашней сети рекомендуется ставить общий входной автомат (УЗО, АД) и отдельный автомат (класс С) на каждую линию потребителей.

При выборе номинального тока линейного автомата следует учитывать:

  • качество проводки – определяется диаметром и материалом используемого кабеля:
  • суммарную мощность подключаемых электроприборов.

Важно! Для медного провода диаметром 2,5 мм допустим ток менее 25 А, а если мощность подключаемых приборов при напряжении 220 вольт составляет менее 5,5 кВт, необходим автомат С25.

В качестве входного автомата необходимо использовать УЗО (АД) с током отсечки:

  • 30 мА – для сухих помещений;
  • 10 мА – для влажных помещений.

Номинальный ток такого прибора должен быть на ступень выше линейного (принцип ступенчатой защиты сети).

Практические рекомендации

Автоматы рассчитаны на определенное количество срабатываний. В связи с этим не рекомендуется использовать их для включения-отключения нагрузки: во-первых, изнашивается механизм, а во-вторых, подгорают контакты, что ведет к выходу из строя контактной группы. Корпуса автоматических выключателей различных производителей часто отличаются друг от друга по посадочному месту на DIN-рейку, по месту крепления проводов. Поэтому при замене вышедшего из строя автомата следует обратить внимание на его конструктивные особенности.

в чем разница между «автоматом» и УЗО

Защитные устройства, применяемые в электрической сети дома, предназначены для защиты проводки от возможных неисправностей. А значит – и для предохранения человека от поражения электрическим током. Распространенных устройств два — УЗО и  автомат . Рассмотрим, какими они бывают и в чем между ними разница.

На фото:

Дифференциальный автомат. Он представляет собой симбиоз автомата и УЗО, смонтированных в одном корпусе. Выгода от его приобретения состоит лишь в том, что упрощаются процессы монтажа и подключения, а также незначительно экономится место внутри распределительного щитка. Во всем остальном дифференциальный автомат не имеет никаких преимуществ перед комбинацией автоматического выключателя и УЗО как отдельных устройств.

На фото: блок дифференциальной защиты от фабрики Siemens.

Автоматический выключатель (в просторечии – «автомат») и устройство защитного отключения (УЗО) – два наиболее распространенных типа указанных устройств. В чем между ними разница и и какими бывают «автоматы» и УЗО.

Автоматический выключатель

Контролирует силу тока в цепи. Его задача – не допустить возникновения так называемых сверхтоков, сила которых превышает значение, максимально допустимое для данной проводки.

На практике такая ситуация может произойти при подключении слишком высокой нагрузки (большого количества мощных электроприборов) или вследствие короткого замыкания (соприкосновения фазового и нулевого проводов – в большинстве случаев это происходит из-за нарушения изоляции).

Сила тока в контролируемой автоматом цепи увеличивается, и, когда она доходит до критического значения, устройство мгновенно обесточивает проблемный участок сети.

Разновидности автоматических выключателей:

Автоматический выключатель срабатывает под действием имеющихся в нем расцепителей. Данные устройства бывают двух видов: тепловые и электромагнитные.

На фото: автоматический выключатель ВА63 от фабрики Schneider Electric.

  • Тепловые расцепители состоят из биметаллической пластины, способной нагреваться и менять форму под воздействием протекающего по ней электрического тока.
    Как только его сила достигает определенного значения (порога срабатывания автомата), пластина высвобождает специальную пружину и силовые контакты устройства расцепляются.
  • Электромагнитные расцепители срабатывают и выглядят примерно так же. Разница лишь в том, что в этом приспособлении используется индуктивная катушка с магнитным сердечником.

Когда сила тока в цепи достигает порога срабатывания, сердечник приходит в движение под воздействием электромагнитного поля катушки. При этом высвобождается пружина, размыкающая силовые контакты.
Каждый из этих расцепителей обладает собственным запасом надежности, и даже профессионалу сложно судить о том, какой из них лучше справляется с возложенной на него задачей. Поэтому в современных автоматических выключателях применяются сразу оба описанных устройства, работающих параллельно и отлично дополняющих друг друга.



Устройство защитного отключения (УЗО)

контролирует наличие тока утечки (называемого также разностным или дифференциальным). Последний чаще всего появляется из-за нарушения изоляции фазового провода. В результате под напряжением оказываются внешние, нетоковедущие части электроприбора – это называется утечкой тока на корпус. Прикоснувшись к ним либо по неосмотрительности взяв в руки оголенный фазовый провод, человек подвергает свою жизнь и здоровье большой опасности. И здесь на выручку приходит УЗО, которое мгновенно обесточивает подконтрольный участок сети.

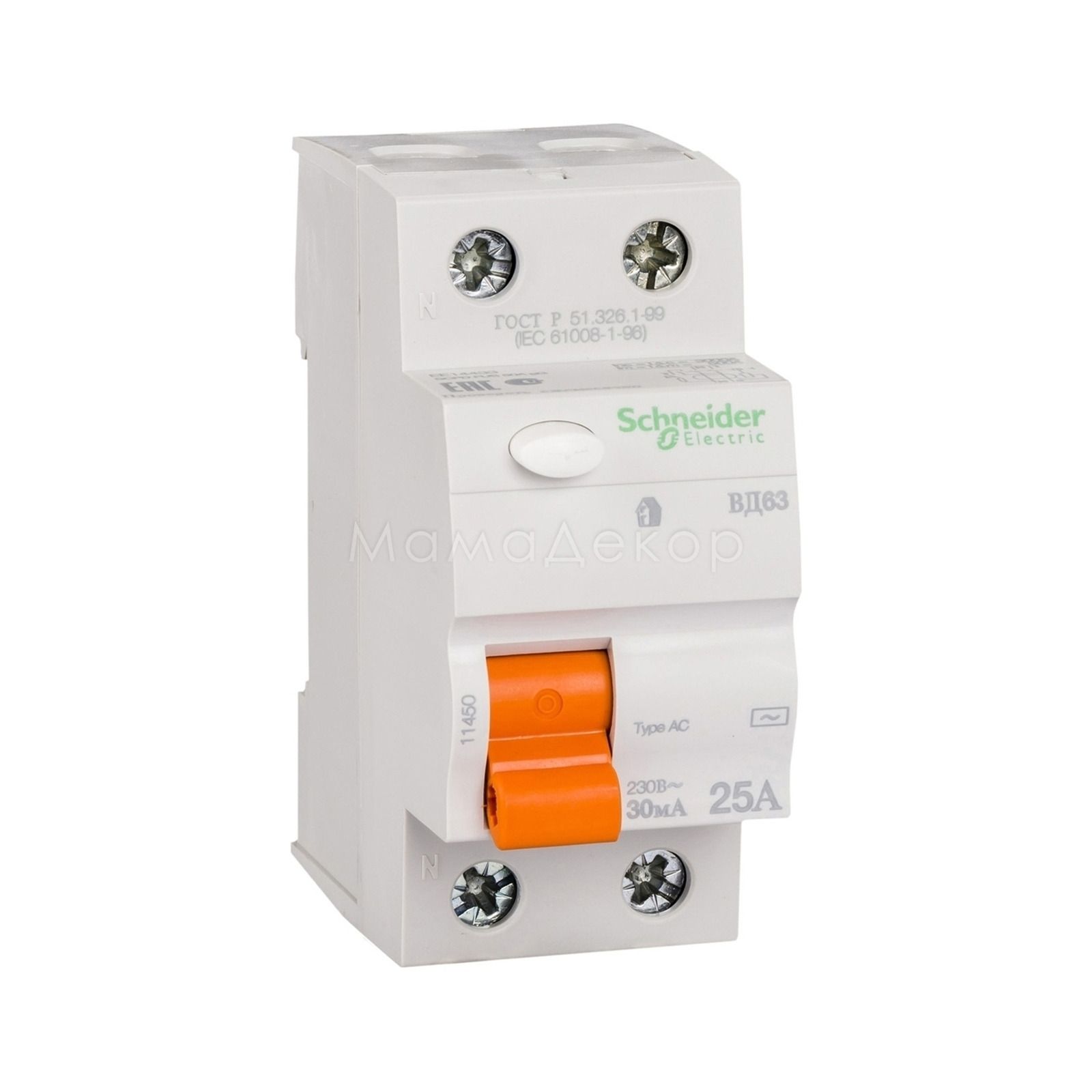

На фото:

Принцип действия УЗО. Основан на постоянном контроле силы тока в подающем (фазовом) и обратном (нулевом рабочем) проводниках, которые идут, соответственно, к электроприбору и от него. При нормальных условиях сила тока в них будет примерно одинаковой – разумеется, ее значение берется по модулю, без учета математических знаков «плюс» и «минус». Замыкание одного из проводов на корпус прибора или тело человека вызывает нарушение этого баланса, то есть сила тока в фазовом проводе значительно отличается от таковой в нулевом проводнике.

Зафиксировав эту разницу, УЗО приводит в действие механизм расцепителя и прекращает подачу напряжения на аварийный участок сети. В данном случае порог срабатывания устройства – это значение силы дифференциального тока, при котором происходит отключение электроэнергии. Проще говоря, это максимально допустимая разница между силой тока в фазовом и нулевом рабочем проводах. Так, например, аппарат, рассчитанный на 30 мА, сработает именно при таком значении возникшего тока утечки.

УЗО+«автомат» Следует отметить, что УЗО, так же как и остальные электроприборы в доме, должно находиться под защитой автомата. Последний не допустит воздействия токов большой силы (токов короткого замыкания) на силовые контакты УЗО, сохраняя тем самым его работоспособность. Поэтому УЗО всегда устанавливается строго после автоматического выключателя.



Монтаж и подключение

автоматического выключателя и УЗО производятся по одинаковой схеме. Специальная защелка на корпусе устройства позволяет прочно закрепить его на предназначенной для этого DIN-рейке внутри распределительного щитка.

Никаких дополнительных инструментов и приспособлений не требуется. Провода подсоединяют при помощи стандартного винтового зажима. Оголенный провод вставляют между шляпкой винта и фиксирующей шайбой (для этого в пластиковом корпусе устройства предсумотрены прорези), после чего винт затягивают обычной отверткой.





На фото:

Так выглядит ДИН-рейка для монтажа УЗО


В статье использованы изображения moeller.net, siemens.com, schneider-electric.com, doepke.de, abb.com, eaton.com


зачем нужны, типы автоматов, как выбрать

Вступление

Как таковые, автоматические выключатели не защищают человека, от токов утечки. Для этой цели служат УЗО или дифференциальные автоматы защиты. Правильно рассчитанный автомат защиты защищают электрический кабель, а следовательно саму групповую цепь от перегрева и короткого замыкания.

Автоматы защиты — устройство

Основойустройства автоматы защиты являются два расцепителя. Именно они реагируют на перегрузку и короткое замыкание в цепи. Согласно СП31-110–2003 во внутрених сетях квартиры применяются автоматы защиты с двумя типами расцепителя, тепловым и электромагнитным. Такие автоматы носят название автоматы с комбинированным расцепителем.

Тепловые расцепители служат для размыкания цепи при перегрузке.

Работают они следующим образом. Основа теплового расцепителя биметаллическая пластина. В нормальном режиме работы, то есть когда ток с цепи соответствует норме, биметаллическая пластина не работает. При увеличении тока в цепи, а возникает это при перегрузке или коротком замыкании, биметаллическая пластина деформируется и «щелкает» по механизму расцепления. Все цепь разомкнута, автомат выполнил свою задачу. После остывания и взведении рычага управления автомат опять готов к работе.

Так как процесс нагрева процесс не моментальный, то автоматы защиты срабатывают на перегрузку с временной задержкой, порой очень длительной.

Если для защиты групповой цепи ставить автомат защиты, только с тепловым расцепителем, то для защиты от короткого замыкания цепи требуется дополнительно установить плавкий предохранитель.

Вторым расцепителем в автомате защиты, является индукционный или электромагнитный расцепитель. Этот тип расцепителя срабатывают моментально. Предназначен индукционный для защиты электрической цепи от короткого замыкания.

Принцип работы индукционного расцепителя в следующем. Механизм расцепления это сердечник двигающийся внутри катушки. При нормальном режиме он замкнут. При аварийном режиме увеличение тока в катушке, приводит к втягиванию сердечника и цепь расцепляется.

Относительный недостаток индукционного расцепителя, это  срабатывание при токах (токи отключения) значительно превышающих номинальные токи цепи. Такие токи могут возникать только при коротком замыкании (КЗ).

Значение тока отключения индукционного автомата зависит от типа покупаемого автомата защиты. О типах автоматов защиты чуть ниже по тексту.

Автоматы защиты по время-токовой характеристике

Не буду занимать ваше внимание теорией, просто скажу, что время-токовая характеристика «придумана» за тем, чтобы разделить автоматы защиты по месту их применения. А за основу взяты следующие вычисления тока защиты от короткого замыкания (КЗ):

  • Тип B: Ток защиты (отключения) при КЗ от 3 до 5 значений номинального тока в цепи.
  • Тип C:  Ток защиты (отключения) при КЗ от 5 до 10 значений номинального тока в цепи.
  • Тип D: Ток защиты (отключения) при КЗ от 10 до 20 значений номинального тока в цепи.

На самом деле для практики, приведенные выше значения токов отключения, не имеют особого значения. Для практики, большее значение имеет места применения автоматов защиты в зависимости от типа: B; C; D; K; Z. Смотрим таблицу.

Разделение автоматов на типы, происходит по их характеристикам зависимости токов отсечки и времени отсечки, называемых время-токовые характеристики.  Для электросети квартиры актуальны автоматы типа B и C.

Тип автомата вы можете увидеть, при покупке автомата, на его корпусе в связке с номинальным током. Например: C16A. Это значит автомат защиты типа C на номинальный ток 16 Ампер. Или B32A  — это автомат типа B на 32 Ампера.



Практика применения знаний про автоматы защиты

Например. У вас в квартире групповая цепь из 8 розеток для устройств со средней мощностью 300 Вт. Рассчитаем минимально допустимый ток срабатывания автомата защиты и выберем его тип.

  • I номин.= 300×8⁄220=10,9 А;
  • I расчетная автомата защиты= 10,9×1,45=15,8 А.
  • Розеточная группа, значит тип автомата C.

Рассчитанный таким образом расчетный ток автомата защиты, не может служить основанием для установки автомата защиты, C16A. В окончательном расчете автомата защиты нужно учесть сечение токопроводящих жил кабеля и способ их прокладки. Сечение жил связать с допустимым током нагрузки на кабель, по нему рассчитать ток автомата защиты, сравнить его с расчетным током автомата защиты, как в этом примере, и только потом определить номинал автомата защиты.

©Ehto.ru

Еще статьи

Похожие посты:

Устройство и принцип работы УЗО

Автоматы защиты в электрических цепях представляют собой устройства, автоматически выключающие электропитание путём размыкания контактов. Контакты размыкаются при коротком замыкании, превышении токовой нагрузки сверх расчётной и при появлении ненормированных токов утечки в сети. Автоматы защиты служат также в качестве выключателя для ручного размыкания сети.
В свою очередь, автоматы защиты делятся на следующие группы:

В последнее время появились также комбинированные приборы, совмещающие автомат защиты и УЗО, так называемые диффавтоматы.

В данной статье мы рассмотрим автоматы защиты, особенности их устройства, выбора и монтажа.

разнополюсные автоматические выключатели

  • 2.Для размыкания контактов достаточно отодвинуть защёлку, и пружина размыкания, прикреплённая к размыкающему контакту (контактам), разомкнёт цепь. Возникающая при размыкании контактов электрическая дуга гасится специальным устройством гашения. Защёлка отодвигается для размыкания, во-первых, соленоидом, включённым в цепь последовательно при определённом
камера автоматического выключателя

значении протекающего через него тока, и, во-вторых, биметаллической пластиной, тоже включённой последовательно, изгибающейся при нагреве и сдвигающей защёлку для размыкания. Можно так же разомкнуть контакты вручную, нажав на кнопку, которая механически связана с защёлкой.Сверху и снизу расположены контакты (клеммы) для соединения с проводами. Крепится устройство защёлкиванием на так называемой DIN — рейка (DIN – Дойче Индустри Нормен – немецкие стандарты промышленности) DIN – рейка оснащаются входные щитки электросетей, в эти щитки также устанавливаются электросчётчики. Ставится автомат на DIN-рейку простым защёлкиванием, а для снятия необходимо отвёрткой сдвинуть специальную рамку фиксации.

дин-рейка для крепления автоматов защиты

Автомат защиты, защищает электросеть и приборы, подключённые после него.
При коротком замыкании сила тока, протекающего через соленоид, многократно увеличивается, соленоид втягивает сердечник, соединённый с защёлкой и цепь размыкается. Если же токовая нагрузка увеличивается (до срабатывания соленоида) и это вызывает сверхнормативный нагрев проводов, срабатывает биметаллическая пластина. При этом если время срабатывания соленоида составляет около 0,2 сек., то время срабатывания биметаллической пластины – около 4 сек.

автомат защиты

Номинальный ток и ток мгновенного расцепления автомата. Выбор автомата защиты

Основной характеристикой при выборе автомата является номинальный ток, который указывается на маркировке автоматов. Чтобы понять его смысл, нужно знать, что любая электросеть состоит из так называемых групп, каждая группа образует независимую «петлю», все петли подключены к входным проводам параллельно, то есть независимо. Это делается, во-первых, для повышения надёжности работы электросети и уменьшения возможности перегрузок, во-вторых, с помощью групп все токовые нагрузки выравниваются и приводятся к некоторым стандартным значениям, что позволяет экономить на проводах – для каждой группы выбирается своё сечение проводов.
Как правило, одну группу составляют приборы освещения, другую – розетки, третью энергопотребляющие электроплиты, стиральные машины и т.д. По каждой группе при проектировании сети электроснабжения определяется номинальный ток, исходя из которого, рассчитывается поперечное сечение проводов. Нужно заметить, что номинальный ток группы потребителей рассчитывается не простым суммированием мощностей потребителей, а с учётом вероятности одновременного включения нескольких потребителей в сеть. Для этого вводится так называемый коэффициент вероятности, рассчитываемый по специальной методике.

схема подклюючения автоматов защиты

Исходя из расчётных номинальных токов каждой группы потребителей, рассчитывается необходимое сечение проводов, и выбираются автоматы защиты (на каждую группу ставится свой автомат). Выбираются автоматы таким образом, что по известному номинальному току группы выбирается автомат с ближайшим в большую сторону значением номинального тока. Например, при номинальном токе группы 15А, выбираем автомат со значением номинального тока 16А.

номинал автоматических выключателей

Нужно понимать, что автомат защиты срабатывает не при небольшом превышении номинального тока, а при токе в сети, в несколько раз превышающем номинальный. Этот ток называется – ток мгновенного расцепления (в отличие от тока срабатывания биметаллической пластины) автомата защиты. Это второй параметр, который нужно учитывать при выборе автомата. По величине тока мгновенного расцепления, вернее по его отношению к номинальному току, автоматы делятся на три группы, обозначаемые латинскими буквами В; С; и D. (В Европейском Союзе выпускаются автоматы и класса А.) Что означают эти буквы?

Автоматы класса В рассчитаны на мгновенное расцепление при токе выше 3-х и до 5-ти номинальных токов.
Класс С соответственно выше 5-ти и до 10-ти номинальных токов.
Класс D – выше 10-ти и до 20-ти номинальных токов.

классификация автоматических выключателей

Для чего введены эти классы?

Дело в том, что существует такое понятие как пусковой ток нагрузки, который может для некоторых потребителей превышать номинальный рабочий ток в несколько раз. Например, любые электродвигатели в момент пуска (пока ротор двигателя неподвижен) работают практически в режиме короткого замыкания, то есть нагружают сеть только активным сопротивлением медных обмоток, которое невелико. И лишь когда ротор двигателя набирает обороты, появляется реактивное сопротивление, уменьшающее ток. Пусковые токи электродвигателей в 4-5 раз превышают номинальные (рабочие токи). (Правда длительность протекания пусковых токов невелика, биметаллическая пластина автомата защиты сработать не успеет).

Если мы для защиты двигателей применим автоматы класса В, то получим при каждом пуске двигателя ложное срабатывание автомата на пусковой ток. И возможно вообще не сможем запустить двигатель. Именно поэтому для защиты двигателей нужно применять автоматы класса D.

защита автомата от пусковых токов — электродвигатель

Класс В – для защиты осветительных сетей, нагревательных приборов, где пусковые токи минимальны или вообще отсутствуют. Соответственно класс С – для приборов со средними пусковыми токами.

средние пусковые токи — лампы освещения

Естественно для выбора автомата защиты нужно учитывать напряжение, тип тока, рабочую среду и т.д., но всё это в особых комментариях не нуждается.

Установка и монтаж автоматов защиты

Сразу отметим, что работы по установке и монтажу автоматов защиты должны проводиться квалифицированным персоналом, прошедшим соответствующее обучение и имеющим допуск на право проведения подобных работ. Это – требование безопасности, изложенное в ПУЭ.

монтаж электрического щита

Установка и монтаж автоматов производятся на основе принципиальной схемы, которая должна быть прикреплена на видном месте внутри входного щитка электропитания. Принципиальная схема конкретной установки разрабатывается на основе типовых схем. Как правило, во входном щитке располагается следующее оборудование:

электрический щит с автоматами защиты
  1. На входе устанавливается выключатель – рубильник, пакетный выключатель или общий автомат защиты (в современных щитках ставятся автоматы защиты). Это делается для того, чтобы можно было проводить электромонтажные работы внутри щитка, просто отключив весь щиток от электропитания.
  2. Далее подключается электросчётчик, который пломбируется для защиты от всякого рода «умельцев» «экономить» электроэнергию.
  3. После счётчика питающие провода разветвляются на группы, и на входе каждой группы ставится свой автомат защиты, а после него – УЗО (устройство защитного отключения). УЗО выбираются таким образом, чтобы их номинальный ток превышал номинальный ток автомата защиты. Далее провода выходят из щитка к группам потребителей, к каждой группе своим отдельным кабелем.

Автоматы защиты и УЗО крепятся на DIN-рейке. Сам монтаж сложностей не представляет, нужно только заметить, что для облегчения монтажа существуют готовые планки перемычек или перемычки – это для подачи, к примеру, на все автоматы фазного напряжения, входной провод подключается к первому автомату, а к остальным – с помощью перемычек. Также в щитке устанавливаются общие зажимные планки для нулевых проводов и для проводов заземления. Всё это значительно облегчает монтаж.

автоматы защиты для дома и офиса

какие производители лучше, рейтинг брендов

Содержание статьи:

Переключатель-автомат используется для защиты электропроводки помещений от перегораний и механических повреждений. Коммутационное устройство проводит ток в нормальном режиме электроцепи и выключается при перегрузке. Подбирая для дома или квартиры электрические автоматы, важно обращать внимание на надежность, допустимую нагрузку, тип и маркировку. Также рекомендуется изучить рейтинги лучших производителей.

Автоматы для квартиры

Автоматические выключатели предотвращают аварийные ситуации в электросети

Автоматический выключатель как часть домашней электросети обеспечивает:

  • удобство ручного соединения цепи подключения с источником питания;
  • качественное проведение токов при рабочей нагрузке;
  • защитное выключение в случае аварийной ситуации.

Оптимальная величина тока срабатывания переключателя – на 10-15 % меньше тока основной сети.

Типы АВ для помещений

В дом или квартиру монтируют одно из устройств:

  • установочные – пластмассовый диэлектрический корпус предотвращает случайное касание к узлам под напряжением, доступ влаги и мусора;
  • универсальные – можно ставить вне щитка в защитные короба;
  • быстродействующие – отключаются за 5 мс;
  • небыстродействующие – срабатывают за 10-100 мс;
  • селективные – переключатель с регулировкой времени срабатывания.

Присмотритесь к приборам с некомпенсируемым магнитным расцепителем (маркировка «С»). Его порог срабатывания определяется температурой в помещении.

Как рассчитать необходимый номинал автоматов

В квартире нужен двухполюсный прибор ввода перед счетчиком и распредавтоматы с одним полюсом. Кабель согласно п. 1.3.6 Правил устройства электроустановок имеет сечение 4-6 мм2. В гараж понадобится вводный переключатель для электросчетчика, устройства на 10 А для освещения и на 16 А под розетки.

Сравнение различных автоматов показывает, что тип устройства зависит от нагрузки на электропроводку. Для расчета номинала мощности автомата с током 16 А для одиночного потребителя понадобится:

  1. Определить тип сети и ее защиту.
  2. Установить класс потребителя.
  3. Подсчитать количество потребителей и общую максимальную нагрузку. В – старая проводка с обогревателями, электроплитами, духовками. С – помещения с бытовой техникой, газоразрядными источниками света. Д – для гаражей с компрессорами, насосами.
  4. Вычислить силу тока в реальных условиях по формуле I = P/(U*cos φ) – для однофазной сети.
  5. Вычислить силу тока в реальных условиях по формуле I = P/(1,73*U*cos φ) – для трехфазной сети, где U=380 В.
  6. Выбрать сечение проводника (алюминий, медь) по таблицам ПУЭ.

Перед установкой проверьте выключатель на сопротивление петли фаза-ноль.

Рейтинг электрических автоматов по надежности

Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.

1 место – Sh301L B16 от АВВ

Sh301L B16 от АВВ

Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.

Плюсы:

  • совместим с электромагнитными и тепловыми рассеивателями;
  • номинальное напряжение 230 В;
  • качественная сборка;
  • крепится на DIN-рейку.

Минусы:

  • высокая стоимость;
  • одноразовые пазы.

2 место – Power Break II от General Electric

Power Break II от General Electric

Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.

Плюсы:

  • наличие изоляции;
  • сила тока 200-4000 А;
  • удобная ручка.

Минусы:

  • предназначены только для комбинированных шин;
  • проблематично приобрести оффлайн.

3 место – серия «КПРО» от Контактор

КПРО от Контактор

Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.

Плюсы:

  • наличие регулировки защиты;
  • сертификация Таможенного Союза;
  • диапазон силы тока 16-100 А.

Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.

Особенности автоматов некоторых известных марок

Марки коммутаторных автоматов для домашней и хозяйственной электросети выпускают приборы с запоминающимися «фишками». Перед покупкой стоит уточнить особенности техники:

  • Китайский бренд «Энергия» представляет 2 серии. 46-73 не имеет индикаторов и углублений, подходит для тока 6 кА. ВА 47-29 – с боковыми углублениями, двусторонней гребенкой, на 6 кА.
  • Изготовитель EKF предлагает приборы линейки Proxima с заглушками под пломбы. Бюджетные автоматы 47-63 идут без них.
  • Продукцию курской компании КЭАЗ легко отличить по месту выпуска. Российские ВМ-63 подходят под пломбы, гребенки, имеют индикацию контактов. Китайские ВА 47-29 рассчитаны на 4,5 кА, без индикаторов и отверстий под гребенку.
  • Тяжелые венгерские GE рассчитаны на ток 6 кА, не имеют выемок по бокам. Зона гребенки с одной стороны.
  • Польские переключатели Legrand TX под ток 6 кА с углублениями, но без индикаторов и гребенок.
  • Опознать место производства Shneider Electric можно по мощности. Болгарские подходят для тока от 25 А, все что ниже – китайского производства. Серия Easy 9 – хорошие недорогие однополюсные модели.
  • У товаров АВВ серии S (6 кА) есть индикатор, выемки, односторонняя гребенка. Переключатели SH (4,5 кА) идут без гребенок и индикаторов, но с углублениями.

Сравнение особенностей брендов бытовых автоматов показывает, что все модели коммутаторов допускается ставить в доме, квартире, мастерской, гараже, гостинице или ресторане.

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

  • компактность;
  • легко собрать в щиток;
  • безопасность;
  • наличие выключателей с 4-мя полюсами;
  • ровные края.

Минусы:

  • пазы под рейку одноразовые;
  • маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

  • винты с подшлицовыми шляпками для крепкой фиксации;
  • легкость восстановления цепи при срабатывании выключателя;
  • легкость доступа к смещенному вниз распредкоробу.

Минусы:

  • россиянам преимущественно доступны товары с током до 63 А;
  • продукция исключительно под С-класс срабатывания;
  • винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

  • 30 видов товаров под трех- и однофазные сети;
  • бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
  • рельефный тумблер;
  • компактность.

Минусы:

  • предел номинала – 63 А;
  • подходят только под С-класс отключения.

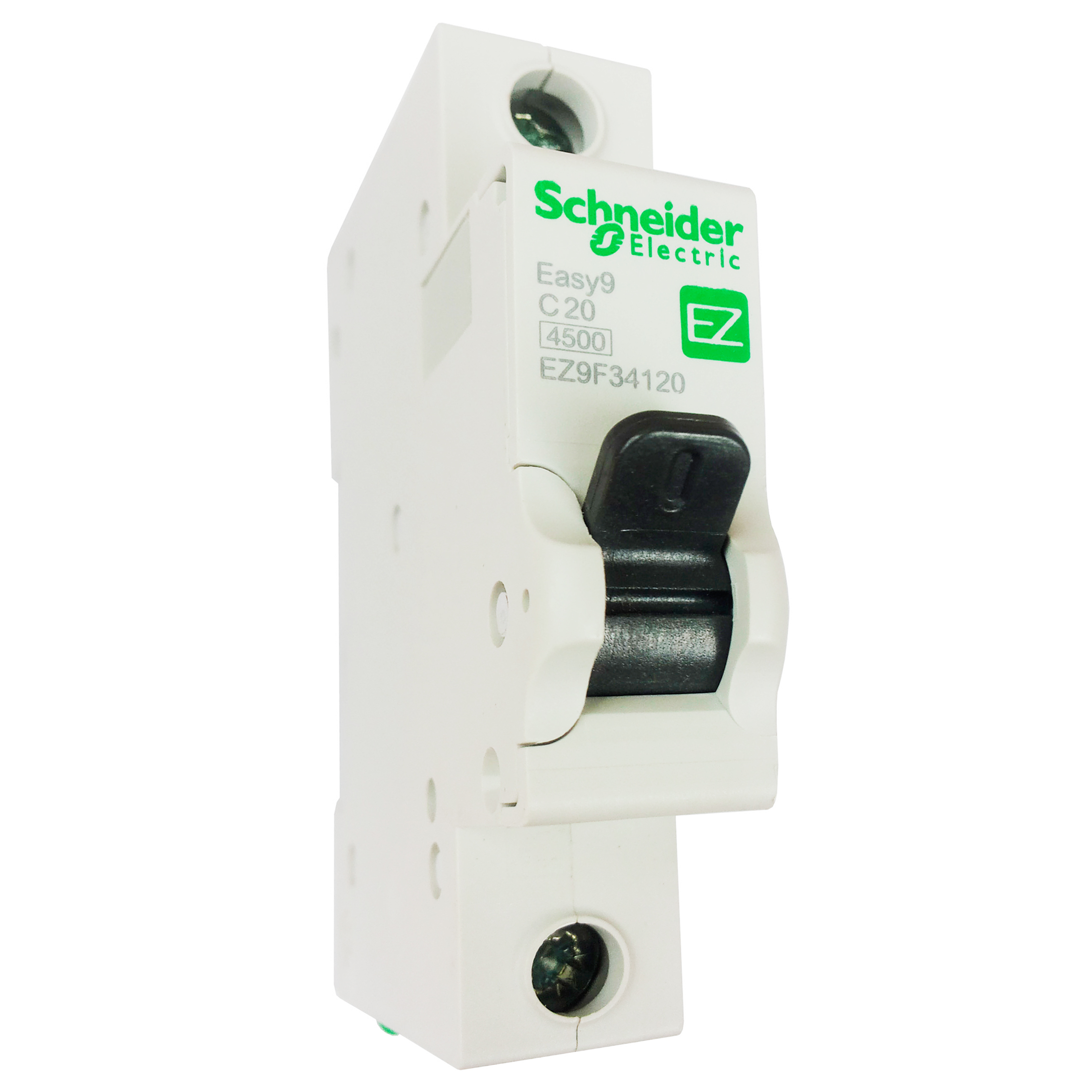

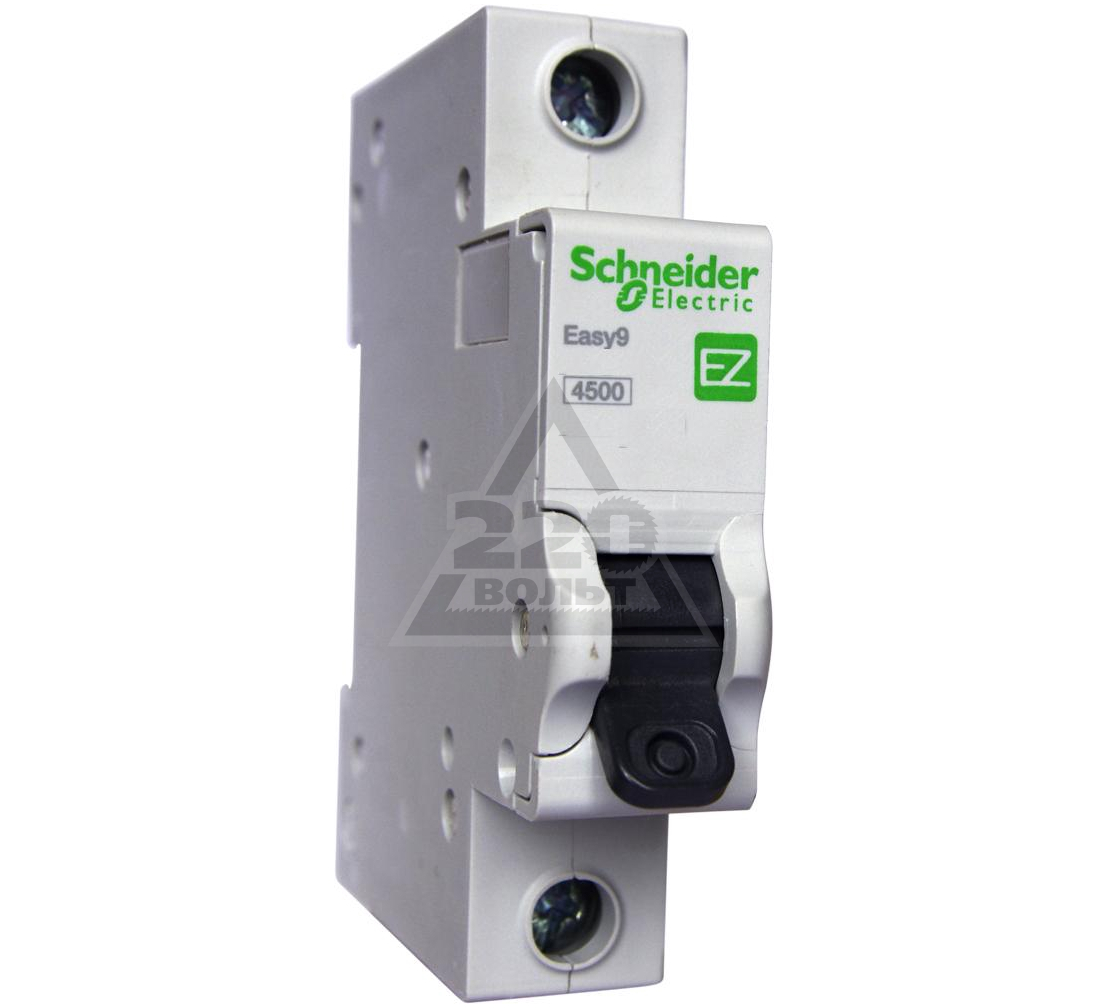

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

  • автоматы под 1-4 полюса;
  • качественные подклеммные отверстия;
  • большой выбор модульных приборов;
  • несколько однофазников в одном корпусе;
  • удобная ручка тумблера;
  • долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Лучшие отечественные производители

Пользовательский рейтинг автоматов для электропроводки в квартире также презентует отечественные модели. В Топ-5 изготовителей входят:

1 место – Контактор

Приборы имеют защиту от превышения мощности, легко устанавливаются в щиток, отдельный корпус, могут закрываться кожухами. Параметры тока зависят от серии. ВАЗ рассчитаны на 250 А, Протон – на 1600 А, Электрон – на 6,3 кА. Бытовой автоматический выключатель «КПРО» имеет силу тока до 100 А.

Плюсы:

  • регулировка от перегрузки и замыкания;
  • гравировка на корпусе;
  • хорошая защита оборудования.

Минусы:

  • мало бытовых моделей;
  • риски поражения током от открытых контактов.

2 место – Коренево

Низковольтная аппаратура рассчитана на 1-3 полюса, имеет номинальное напряжение 230-600 В. Каждый товар бренда – надежный, эксплуатируется без сбоев на протяжении 1000 циклов.

Плюсы:

  • полное соответствие продукции ГОСТам;
  • качество выше среднего.

Минусы:

  • одна бытовая серия – ВНК.

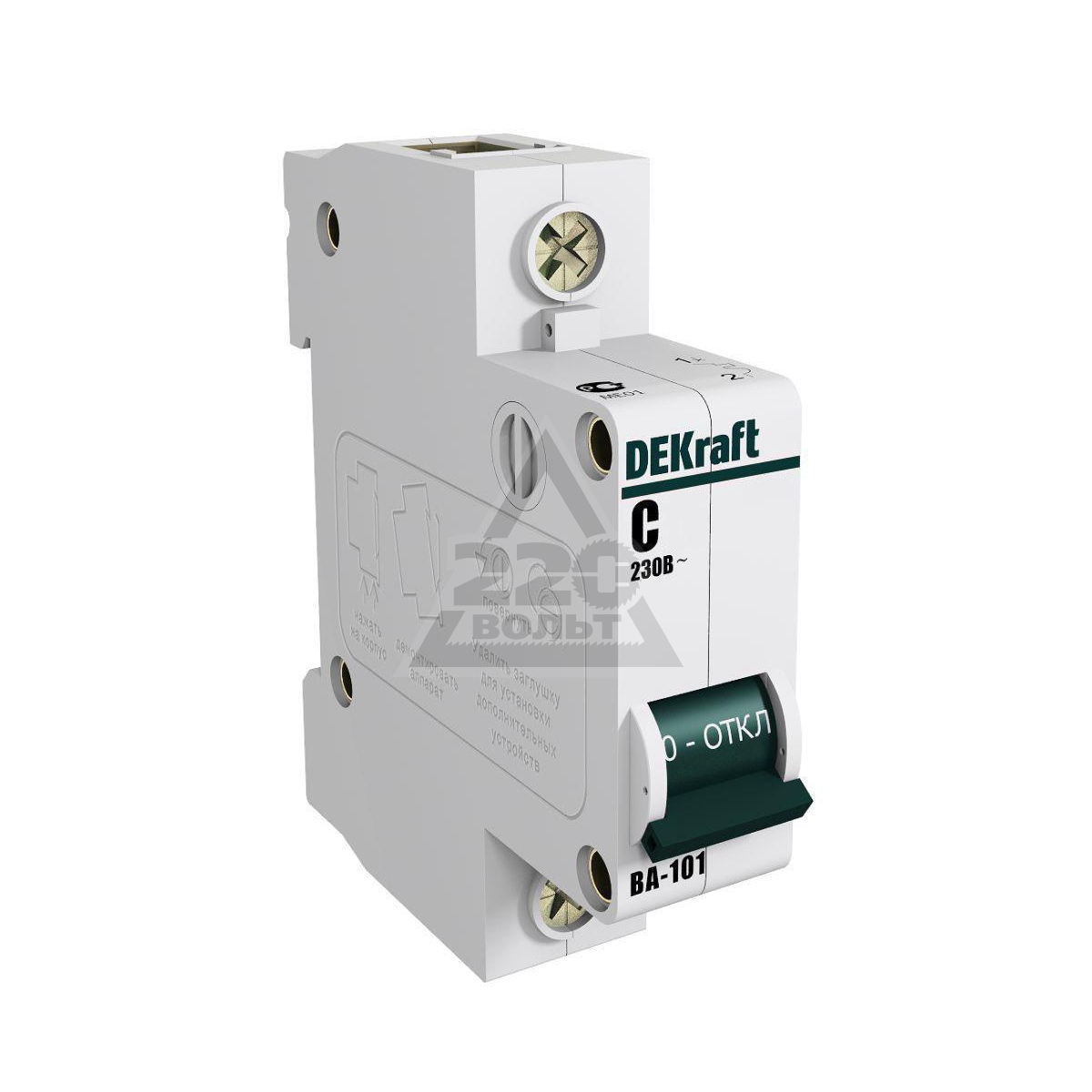

3 место – DEKraft

Основное производство сосредоточено в Китае, но в рейтинг производителей УЗО и автоматов фирма попала по причине доступной стоимости товаров. Модели рассчитаны на 6000 циклов. Разъединение цепи при перегреве проводки и восстановление осуществляется 25 тыс. раз.

Плюсы:

  • тестирование автоматов в немецких центрах TUV;
  • оптовые продажи со складов в Екатеринбурге и Москве;
  • русские подписи на положении рукоятки.

Минусы:

  • номинал тока 63 А;
  • вход под тип кабеля с сечением до 25 мм2.

4 место – КЭАЗ

Производитель из России работает почти 75 лет. Стандартные автоматы и УЗО представлены линейкой КЭАЗ, новейшие приборы – серией KEAZ Optima. Все устройства рассчитаны на постоянный и переменный ток.

Плюсы:

  • можно приобрести дополнительное оборудование – модули сигналов, расцепители;
  • компактность.

Минусы:

  • дорогая стоимость приборов серии Optima;
  • гарантийный срок эксплуатации – от 12 до 24 мес.

5 место – IEK

Российская компания, выпускающая 4000 товаров на китайских заводах. Модульные устройства имеют номинал тока 0,5-64 А, подходят для классов В, С и D. Индикаторные окошки промаркированы красным и зеленым цветом.

Плюсы:

  • доступная цена;
  • прочный корпус;
  • механическая и электромагнитная система срабатывания.

Минусы:

  • нередко бывает брак;
  • сборки в России нет;
  • незначительные подгорания при коротких замыканиях.

Рейтинги составляются на основании отзывов покупателей, которые также полезно изучить.

Какой автоматический выключатель выбрать

Перед покупкой автоматического коммутатора нужно не только просматривать рейтинг отечественных и зарубежных автоматических выключателей. Стоит обращать внимание на основные параметры:

  • Место установки. Для гостиной с телевизором мощностью 300 Вт и кондиционером на 2000 Вт хватит прибора мощностью 16 А. В гараж с оборудованием мощностью 3000 Вт нужен переключатель на 25-30 А.
  • Вид устройства. Модульные ставятся в короб на стандартную дин-рейку. Силовые можно собрать в навесном шкафу на болтовых крепежах.
  • Число полюсов. В одно помещение устанавливают однополюсный переключатель, в дом лучше поставить модель с четырехполюсным соединением.
  • Отключающая способность. Показатель авторестарта бывает от 1,5 до 36 кА. В квартиру подойдет аппарат со значением 4,5-6 кА, для гаража-мастерской – со значением 10 кА.
  • Напряжение сети. Для розеток на 220 В требуется аналогичное защитное оборудование. При колебаниях напряжения 180-240 В – автомат на 240 В.
  • Контакты. В условиях дома или квартиры эксплуатируются коммутаторы со стандартными контактами.
  • Расположение клемм. Заднее оправдано при наличии доступа с боков и длинных проводах, переднее подойдет для устройств в узком корпусе с короткими проводами.
  • Производитель. На основании рейтинга выше можно определить, какой фирмы лучше выбрать электрические автоматы.

Качественный выключатель автоматического типа должен иметь четкую маркировку, корпус без зазубрин, сертификаты изготовителя и инструкцию по подключению. Ассортимент продукции современных брендов позволяет определиться, какие будут лучше электроавтоматы для нагрузки в конкретном помещении.

Номиналы автоматических выключателей: расчет по таблице

В последние десятилетия бытовые и промышленные низковольтные сети претерпели серьезные изменения в части отказа от устаревших пробок в пользу более современных и эффективных автоматов. В них больше не требуется заменять перегоревшие предохранители и производить длительные манипуляции, теперь достаточно устранить причину срабатывания и перевести ручку во включенное положение. Однако начинающие электрики и обыватели часто испытывают сложность с выбором конкретной модели под конкретные условия работы. Поэтому в данной статье мы рассмотрим основные номиналы автоматических выключателей и принципы их применения на практике.

Шкала номинальных токов

В соответствии с положениями  п.5.3.2 ГОСТ Р 50345-2010 устанавливается предпочтительный ряд номинального тока, на который должен производиться тот или иной автоматический выключатель: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А. Эти значения являются обязательными для производителей отключающих агрегатов, поэтому какую бы фирму вы не выбрали, номинал будет соответствовать.  Хотя некоторые компании охватывают не весь ряд или вносят некоторые коррективы.

Рисунок 1: обозначение номинала автомата

Вышеприведенная шкала стандартна для бытовых потребителей, но в промышленности могут использоваться и другие автоматические выключатели, номинал которых значительно больше. Так, в соответствии с п. 5.3.4.1 и 5.3.4.2  ГОСТ Р 50345-2010 выделяют следующие номиналы для силовых цепей:

  • 1500, 3000, 4500, 6000 и 10000 А – как стандартные величины международного образца;
  • 1000, 2000, 2500, 5000, 7500 и 9000 А – номиналы, применяемые в ограниченном круге государств;
  • 20 000 А для линий с ограничением по прочности до 25 000 А.
Рис. 2. Силовые автоматы

Данная величина показывает, какой номинал тока способен пропускать автоматический выключатель длительно в рабочем режиме, без перегрева или разрушения контактов. Номинал тока указывается на корпусе автомата в цифровом обозначении конкретного ампеража.

Однако следует отметить, что для автоматических выключателей в соответствии с требованиями п. 5.2.2  ГОСТ Р 50345-2010 номинальный ток стандартизируется при температуре окружающей среды в + 30°С. Поэтому на этапе монтажа необходимо учитывать данный фактор. В большинстве случаев автомат располагается в шкафу или щитке на DIN рейку, где температура может существенно отличаться от погодных условий на открытой части.

Время-токовая характеристика

Все автоматические выключатели имеют определенную зависимость времени, в течении которого он будет отключен от величины протекающего через  него тока. Такая зависимость получила название время-токовой характеристики, на которой в соответствии с п. 4.8 ГОСТ Р 50345-2010 по оси абсцисс откладывается величина тока кратного номиналу, а по оси ординат время, что указывается в паспорте изделия.

Замечали ли вы, что номинал автоматического выключателя не показывает то значение, при котором  защита отключит питание электрической сети. Все дело в том, что отключающие функции в автомате возложены на тепловой и электромагнитный расцепитель. Первый из которых реагирует на токи перегрузки, которые долго нагревают элемент, второй срабатывает при токах короткого замыкания. Это обусловлено необходимостью пропускать кратковременные перегрузки в виде пусковых токов, которые не несут существенной угрозы электрической проводке. Поэтому автомат с номиналом в 16 А не отключит нагрузку в 17 А, а продолжит работу в том же режиме, что детально отображается на время-токовой характеристике.

Рис. 3. Время-токовые характеристики B C D

Как видите, кривая не приближается к оси ординат, поэтому отключение возможно только при значении нагрузки от 1,13  номинала автоматического выключателя, то есть для номинала в 16 А это значение составит 18,08 А, да и то отключение произойдет только через час. В соответствии с п.4.5 ГОСТ Р 50345-2010 выделяют три основных категории автоматических выключателей с время-токовой характеристикой B, C и D, приведенные на рисунке выше. Именно они являются наиболее актуальными в бытовых цепях. Как видите на изображении, все три категории отличаются зоной срабатывания, поэтому они применимы в таких ситуациях:

  • B – при кратности в 3 – 5 раз, для бытовых цепей с классической линейной нагрузкой;
  • C – при кратности в 5 – 10 раз, в сетях с плавным пуском электродвигателя, где присутствуют некоторые скачки тока;
  • D – при кратности в 10 – 20 раз, для электроустановок с большим коэффициентом перегрузки, с асинхронными короткозамкнутыми электрическими машинами, мощными трансформаторами и т.д.

Помимо этого на практике вы можете встретить автоматические выключатели с характеристиками A, K и Z. Но на рынке они скорее редкость, чем постоянный товар. Такие время-токовые характеристики являются специфическими и используются только в узкоспециализированных отраслях. Принципиальное отличие номиналов приведено на рисунке ниже.

Рис. 4. Сравнение характеристик

Номиналы автоматов (подбор по таблице)

При выборе конкретного номинала автоматического выключателя для дома или производственного цеха можно руководствоваться допустимыми токовыми ограничениями. К примеру, для конкретного типа электрического провода или кабеля, использованного в качестве проводки или питающей линии. Чтобы предотвратить перегрев с возможной утратой диэлектрических свойств в дальнейшем, номинал автоматического выключателя выбирается с запасом по электрической прочности. Достаточно удобным способом подбора является таблица:

Таблица: выбор номинала выключателя по току
Сила тока (А) Мощность сети с 1 фазой (кВт) Мощность 3- фазной сети (кВт) Cечения медных проводов (мм2) Сечения алюминиевых проводов (мм2)
1 0,2 0,5 1 2,5
2 0,4 1,1 1 2,5
3 0,7 1,6 1 2,5
4 0,9 2,1 1 2,5
5 1,1 2,6 1 2,5
6 1,3 3,2 1 2,5
8 1,7 5,1 1,5 2,5
10 2,2 5,3 1,5 2,5
16 3,5 8,4 1,5 2,5
20 4,4 10,5 2,5 4
25 5,5 13,2 4 6
32 7 16,8 6 10
40 8,8 21,1 10 16
50 11 26,3 10 16
63 13,9 33,2 16 25
80 17,6 52,5 25 35
100 22 65,7 35 50

К примеру, для проводки с медными жилами сечением в 2,5 мм2 подойдет автоматический выключатель номиналом в 20А. Помимо этого в таблице приведена графа с указанием мощности, помимо токового значения можно воспользоваться и ею, но для этого вам потребуется перевести амперы в ватты.

Как перевести номинальные амперы автоматического выключателя в мощность?

Данный прием необходим в том случае, когда вам известна мощность всех бытовых приборов, которые будут включаться в сеть под автоматический выключатель. Производители указывают ее в ваттах (Вт), поэтому рабочие характеристики автоматического выключателя и параметры сети приводятся к единой системе измерений. Для этого используется формула:

P = U*I , где

  • P – значение мощности;
  • U – номинал питающего напряжения;
  • I – величина тока.

В случае, если расчет производится для автоматического выключателя трехфазной сети, где присутствует сразу три фазы, то значение  мощности рассчитывается по измененной формуле, так как величина возрастет на константу:

Список использованной литературы

  • Г. В. Зевеке, П.А. Ионкин, А.В. Нетушил «Основы теории цепей» 1989
  • Е.Д. Тельманова «Электрические и электронные аппараты» 2010
  • Пищур А. П. «Современные автоматические выключатели»  2012
  • А.В. Кабышев, Е.В. Тарасов «Низковольтные автоматические выключатели» 2011

Автомат — АВБ Электрика. Профессионально

Автомат, Автоматический выключатель, АВ, ВА —

Устройство используемое для отключения электроприемника без участия человека, при превышении тока протекающего через Автомат над номинальным, в соответствии с время-токовой характеристикой и другими параметрами.

Автоматические выключатели отличаются:

  • Производителем (ABB, Schneider-Electric, Legrand, IEK)
  • Серией (Промышленная, Бытовая, Упрощенная)
  • Количеством полюсов (1, 2, 3, 4)
  • Номиналом (0.5, 1, 2, 3, 4, 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 630, 800, 1000, 1250, 1600, 2500, 3200, 4000 Ампер)
  • Уставкой (фиксированная или регулируемая)
  • Расцепителем (тепловой, электромагнитный, электронный)
  • Время-токовой характеристикой (B,C,D,K,Z)
  • Отключающей способностью (4500, 6000, 10000, 12500, 17500, 25000, 35000 Ампер)
  •  Видом контактных зажимов (гребенка, провод, ласточки)
  • Способом монтажа (на DIN-рейку, на монтажную панель)
  • Размером

В настоящее время используют электромагнитный и тепловой расцепители, срабатывающие при:

  • Резком изменении тока — коротком замыкании
  • Медленном превышении тока — перегрузке

Автоматический выключатель НЕ ЗАЩИЩАЕТ от тока утечки, поэтому вместе с ним используют УЗО, или применяют вместо автомата — дифавтомат.

Смотрите также: Мотор-автомат, Дифференциальный автомат

Монтаж автоматов в щите выполняется с помощью гребенок для щитов до 63 А. На больших токах при монтаже автоматических выключателей при сборке электрического щита важно учитывать возможные токи КЗ. При монтаже электрических щитов с вводным автоматом более 200 Ампер и монтаже автоматических выключателей на 63 и более ампера желательно использовать медные шины.

Монтаж автоматических выключателей  и сборку электрощитов вы можете заказать в нашей компании, большой опыт сборки щитов гарантирует вам качественную и надежную работу вашего оборудования.

Главная > Глоссарий

Что такое электрическая машина?

Электрическая машина — это устройство, которое преобразует механическую энергию в электрическую или наоборот. Электрические машины также включают трансформаторы, которые фактически не преобразуют механическую форму в электрическую, а преобразуют переменный ток с одного уровня напряжения на другой.
Электрогенератор:
Электрогенератор — это электрическая машина, преобразующая механическую энергию в электрическую.Генератор работает по принципу электромагнитной индукции. В нем говорится, что всякий раз, когда проводник движется в магнитном поле, внутри проводника индуцируется ЭДС. Это явление называется действием генератора.

Генератор в основном состоит из статора и ротора. Механическая энергия передается на ротор генератора с помощью первичного двигателя (то есть турбины). Турбины бывают разных типов, например паровая турбина, водяная турбина, ветряная турбина и т. Д. Механическая энергия также может быть обеспечена двигателями внутреннего сгорания или другими подобными источниками.

Чтобы узнать больше о том, как работают генераторы, прочтите следующие статьи.
  • Генератор переменного тока (преобразует механическую энергию в электричество переменного тока)
  • Генератор постоянного тока (преобразует механическую энергию в электричество постоянного тока)
Электродвигатель:
Двигатель — это электрическая машина, которая преобразует электрическую энергию в механическую. Когда проводник с током помещается в магнитное поле, на проводник действует механическая сила, и это принцип действия двигателя.

Как и генераторы, двигатели состоят из двух основных частей: статора и ротора. Во многих типах двигателей необходимо обеспечить электропитание как обмотки статора, так и обмотки ротора. Но в некоторых типах, таких как двигатели с фиксированным магнитом и асинхронные двигатели, может потребоваться питание только для одной обмотки. Электромагнитная сила между двумя обмотками заставляет ротор вращаться.

Чтобы узнать больше об электродвигателях, прочтите следующие статьи.

Трансформаторы:

Трансформаторы фактически не преобразуют механическую энергию в электрическую, но они передают электрическую энергию из одной цепи в другую.Они могут увеличивать или уменьшать (повышать или понижать) напряжение при передаче мощности без изменения частоты, но с соответствующим уменьшением или увеличением тока. Входная мощность и выходная мощность электрического трансформатора в идеале должны быть одинаковыми.

Повышающие трансформаторы повышают уровень напряжения от первичной до вторичной, но с соответствующим уменьшением тока. В то время как понижающий трансформатор снижает уровень напряжения с соответствующим увеличением тока, чтобы поддерживать постоянную мощность.


Вы можете найти статьи, связанные с электрическими машинами, по следующей ссылке —

Index of Electrical Machines

Система обучения базовым электрическим машинам

Система обучения базовым электрическим машинам

Amatrol (85-MT2) обучает электрические машины, обычно используемые в промышленных, коммерческих и жилых помещениях: однофазные двигатели переменного тока, трехфазные электродвигатели переменного тока и электродвигатели постоянного тока . Учащиеся практикуют соответствующие отраслевые навыки, включая эксплуатацию, установку, анализ производительности и выбор электрических машин для различных применений.

Amatrol 85-MT2 включает ряд промышленных машин, в том числе многоцелевой однофазный двигатель переменного тока, двухфазный двигатель, двигатель / генератор постоянного тока и трехфазный асинхронный двигатель. Эта обучающая система также включает в себя интегрированный базовый тестовый блок, фототахометр, набор проводов, зубчатый тормоз, ручной накладной мультиметр, портативный цифровой мультиметр, учебную программу мирового уровня и справочное руководство для студентов. В этой системе используются компоненты промышленного качества, чтобы помочь учащимся лучше подготовиться к тому, с чем они могут столкнуться на работе, и чтобы выдержать частое использование.

Промышленные стандартные машины и терминология проводки

Электрические машины 85-MT2 представляют собой стандартные промышленные установки, которые предоставляют учащимся практический опыт установки и регулировки промышленных двигателей. Каждый блок рассчитан на 1/3 л.с., что является минимальным размером, при котором данные о производительности двигателя моделируют производительность более крупных двигателей. Агрегаты подключаются к нагрузочным устройствам через гибкую муфту промышленного стандарта, которая позволяет изучать методы центровки валов.

Для силовых соединений каждой машины используется промышленная стандартная терминология проводки (например, номера T), чтобы учащиеся изучали, как подключать электрические машины таким же образом, как и на работе. В 85-MT2 используются сменные панели для электрических схем для оценки обучения.

Учебная программа по работе с электрическими машинами мирового класса и дополнительные интерактивные мультимедиа

85-MT2 предлагает потрясающую глубину и широту тем, связанных с электрическими машинами, в рамках учебной программы мирового класса Amatrol.Этот учебный план объединяет теорию машин с практическим, практическим развитием навыков, так что учащиеся могут напрямую применять эти знания при эксплуатации и установке электродвигателей. Учащиеся начнут с изучения основ электрических двигателей и их безопасности, а затем перейдут к более сложным приложениям, таким как анализ производительности, измерение крутящего момента и скорости, а также конфигурации двигателей.

Кроме того, Amatrol предлагает эту учебную программу в дополнительном интерактивном мультимедийном формате. Этот мультимедийный материал включает в себя все темы и навыки из нашей традиционной печатной учебной программы и добавляет аудио, впечатляющую полноцветную графику и 3D-анимацию, чтобы полностью заинтересовать учащихся.

Ручной цифровой мультиметр

Портативный цифровой мультиметр позволяет учащимся анализировать производительность каждой машины в реалистичной обстановке, как в полевых условиях. Встроенные регулируемые источники питания переменного и постоянного тока позволяют учащимся изучить работу машин переменного и постоянного тока в различных условиях. Его уникальная система переключения имеет 11-позиционный переключатель, который позволяет учащимся считывать ток и напряжение на всех трех ветвях питания без отключения проводов.

Промышленные нагрузки с безопасностью

Интегрированный тестовый блок имеет приспособления для установки зубчатого тормоза на двигатели нагрузки, чтобы учащиеся могли наблюдать за их работой в реальных условиях. На установке также устанавливаются две связанные машины, чтобы продемонстрировать работу генератора. К устройствам безопасности относятся трехфазный автоматический выключатель и кнопка аварийного останова с ключом.

Справочное руководство для учащихся

Образец справочного руководства для учащихся включен в систему обучения. Справочное руководство Student Reference Guide , созданное на основе мультимедийной учебной программы, объединяет техническое содержание всей серии, содержащееся в целях обучения, в одну книгу в идеальном переплете.Если вы хотите узнать о приобретении дополнительного справочного руководства для учащихся для вашей программы, обратитесь к местному представителю Amatrol для получения дополнительной информации.

Основные характеристики

  • Промышленные стандартные двигатели 1/3 л.с.
  • Сварная стальная рабочая станция для тяжелых условий эксплуатации
  • Промышленные нагрузки с тормозом Prony
  • Промышленная стандартная терминология проводки
  • Устройства промышленной безопасности
  • Доступна мультимедийная программа
  • Справочное руководство для учащихся

Мультимедийные электрические машины (CD-B862)

Основные электрические машины знакомят с электрическими схемами и решают многие отраслевые задачи в электрических системах, включая двигатели серии постоянного тока, шунтирующие и составные двигатели постоянного тока, скорость и крутящий момент двигателя, характеристики двигателя, электродвигатели переменного тока с разделением фаз, двигатели переменного тока с конденсаторным пуском, постоянные конденсаторы. , и двухконденсаторные двигатели, и трехфазные асинхронные двигатели.

Захватывающие мультимедиа

Обширный и подробный мультимедийный материал

Amatrol охватывает основы электротехники, например, электрические машины. Интерактивные экраны в сочетании с наглядной графикой преподают электрические машины темам, от вращающихся электродвигателей до трехфазных асинхронных двигателей. Используя дополнительное оборудование, учащиеся могут применить эти теоретические знания для получения непосредственных практических навыков. Например, учащиеся изучают, как изменить направление вращения двигателя постоянного тока, а затем самостоятельно вручную изменить направление вращения двигателя постоянного тока.Такое сочетание теории и практики укореняет концепции в сознании учащихся и облегчает понимание более сложных тем. (Каталожный номер 85-MT2)

Система обучения генераторов постоянного тока (5-MT2-B)

Система обучения генераторов постоянного тока 85-MT2-B компании

Amatrol дополняет систему обучения 85-MT2 Electric Machines Learning System для обучения генераторов постоянного тока, обычно используемых в промышленных, коммерческих и жилых помещениях. Студенты получат соответствующие отраслевые навыки, в том числе принципы эксплуатации, установки, анализа производительности и выбора генераторов постоянного тока для различных приложений.

85-MT2-B включает в себя резистивную нагрузку и индуктивную нагрузку, которые подключаются к генератору постоянного тока, поставляемому с системой 85-MT2, для обеспечения работы при различных типах нагрузок. В комплект входят учебные материалы для студентов как для теории, так и для лабораторных работ, а также руководство для учителя.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Этот тщательный, исключительно подробный учебный план построен так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам.Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Система обучения генераторов / синхронных двигателей (85-MT2-C)

Система обучения генераторов / синхронных двигателей 85-MT2-C компании

Amatrol дополняет систему обучения 85-MT2 Electric Machines и систему обучения генераторов постоянного тока 85-MT2-B для обучения генераторов переменного тока и синхронных двигателей, обычно используемых в промышленности.Генераторы переменного тока обеспечивают мобильный источник электроэнергии переменного тока, в то время как синхронные двигатели сокращают затраты на электроэнергию за счет корректировки общего коэффициента мощности на установке. Студенты изучают соответствующие отраслевые навыки, включая то, как управлять, устанавливать и анализировать генераторы переменного тока и синхронные двигатели.

85-MT2-C включает в себя емкостную нагрузку, комбинированный синхронный двигатель / генератор переменного тока и блок синхронизирующих ламп / переключателей. Емкостный блок нагрузки в сочетании с нагрузками, подаваемыми на 85-MT2-B (резистивными и индуктивными), обеспечивает работу при различных типах нагрузок. В комплект входят учебные материалы для студентов как для теории, так и для лабораторных работ, а также руководство для учителя.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Этот тщательный, исключительно подробный учебный план построен так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам. Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Система обучения электродвигателю ротора (85-MT2-D)

Система обучения электродвигателей с фазным ротором 85-MT2-D компании

Amatrol дополняет систему обучения электрических машин 85-MT2 и систему обучения генераторов постоянного тока 85-MT2-B для обучения электродвигателей с фазным ротором, используемых в промышленности. Двигатели с фазным ротором обеспечивают возможность регулирования скорости для тяжелых двигателей с высоким крутящим моментом, таких как промышленные краны. Студенты получат соответствующие отраслевые навыки, в том числе принципы эксплуатации, установки и анализа рабочих характеристик двигателей с фазным ротором.

85-MT2-D включает двигатель с фазным ротором, регулятор скорости вращения ротора и учебные материалы для студентов по теории и лабораторным работам. Поставляемые с 85-MT2-B нагрузки (резистивные и индуктивные) обеспечивают работу при различных типах нагрузок.

Доступна мультимедийная программа

В непревзойденных мультимедийных возможностях

Amatrol используются текст, аудио и потрясающая 3D-анимация, которые привлекают учащихся как к теоретическим знаниям, так и к практическим навыкам. Этот тщательный, исключительно подробный учебный план построен так, чтобы начинать с основ и постепенно переходить к более сложным концепциям и навыкам.Благодаря партнерству с ключевыми лидерами отрасли и ведущими преподавателями Amatrol разработала правильный баланс знаний и прикладных навыков, необходимых для обучения учащихся работе в выбранной ими области.

Загрузить информацию о продукте

Дополнительная информация

Безопасность | Стеклянная дверь

Мы получаем подозрительную активность от вас или от кого-то, кто использует вашу интернет-сеть. Подождите, пока мы убедимся, что вы настоящий человек. Ваш контент появится в ближайшее время.Если вы продолжаете видеть это сообщение, напишите нам чтобы сообщить нам, что у вас проблемы.

Nous aider à garder Glassdoor sécurisée

Nous avons reçu des activités suspectes venant de quelqu’un utilisant votre réseau internet. Подвеска Veuillez Patient que nous vérifions que vous êtes une vraie personne. Вотре содержание apparaîtra bientôt. Si vous continuez à voir ce message, veuillez envoyer un электронная почта à pour nous informer du désagrément.

Unterstützen Sie uns beim Schutz von Glassdoor

Wir haben einige verdächtige Aktivitäten von Ihnen oder von jemandem, der in ihrem Интернет-Netzwerk angemeldet ist, festgestellt. Bitte warten Sie, während wir überprüfen, ob Sie ein Mensch und kein Bot sind. Ihr Inhalt wird в Kürze angezeigt. Wenn Sie weiterhin diese Meldung erhalten, informieren Sie uns darüber bitte по электронной почте: .

We hebben verdachte activiteiten waargenomen op Glassdoor van iemand of iemand die uw internet netwerk deelt. Een momentje geduld totdat, мы исследовали, что u daadwerkelijk een persoon bent. Uw bijdrage zal spoedig te zien zijn. Als u deze melding blijft zien, электронная почта: om ons te laten weten dat uw проблема zich nog steeds voordoet.

Hemos estado detectando actividad sospechosa tuya o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para informarnos de que tienes problemas.

Hemos estado percibiendo actividad sospechosa de ti o de alguien con quien compare tu red de Internet. Эспера mientras verificamos que eres una persona real. Tu contenido se mostrará en breve. Si Continúas recibiendo este mensaje, envía un correo electrónico a para hacernos saber que estás teniendo problemas.

Temos Recebido algumas atividades suspeitas de voiceê ou de alguém que esteja usando a mesma rede. Aguarde enquanto confirmamos que Você é Uma Pessoa de Verdade. Сеу контексто апаресера эм бреве. Caso продолжить Recebendo esta mensagem, envie um email para пункт нет informar sobre o проблема.

Abbiamo notato alcune attività sospette da parte tua o di una persona che condivide la tua rete Internet.Attendi mentre verifichiamo Che sei una persona reale. Il tuo contenuto verrà visualizzato a breve. Secontini Visualizzare questo messaggio, invia un’e-mail all’indirizzo per informarci del проблема.

Пожалуйста, включите куки и перезагрузите страницу.

Это автоматический процесс. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.

Подождите до 5 секунд…

Перенаправление…

Заводское обозначение: CF-102 / 61eac2269bcb8f07.

Электрические машины на заказ | Приводы | Моторы

Электрические машины и двигатели, спроектированные на заказ — разработаны и изготовлены в соответствии со спецификациями или созданы для печати

CMI Integrated Technologies специализируется на разработке и производстве электрических машин по индивидуальному заказу.Мы работаем одновременно с нашими клиентами, чтобы оптимизировать конструкцию их продуктов с учетом веса, удельной мощности, эффективности, стоимости и условий окружающей среды. Наши вертикально интегрированные производственные возможности облегчают быстрое создание прототипов, оптимизацию дизайна и аттестацию конечного продукта для клиентских приложений, от прототипирования до малых и средних объемов производства.

Электрические машины на заказ для всех областей применения

У нас есть опыт и знания, чтобы предоставить полную линейку индивидуальных решений, от индивидуальных генераторов переменного тока до индивидуальных двигателей, поворотных приводов и многого другого. Наши электрические машины включают:

Отправьте нам запрос на расценки или свяжитесь с нами , чтобы начать работу над вашим проектом.

Полное испытание электрических машин на заказ

Чтобы гарантировать качество и соответствие конструктивным требованиям наших клиентов, мы создаем и тестируем электрические машины для нормальных и экстремальных условий эксплуатации. Наши возможности тестирования включают:

  • Вибрация соответствует большинству военных, аэрокосмических и автомобильных стандартов
  • Механический удар в соответствии с большинством военных стандартов и стандартов вибрации
  • Термический шок
  • Большая высота
  • Устойчивость к соляным брызгам и туману
  • Чрезвычайная влажность
  • Диапазон температур от -100 ° C до 300 ° C (от -148 ° F до 572 ° F)
  • Вакуумная среда до 10 12 торр
  • Совместимость EMI / RFI с военными или другими международными стандартами
  • ЭМС-совместимость
  • Радиационная стойкость в соответствии с военными или другими международными стандартами
  • Совместимость с автоклавом

Общие приложения для электрических машин CMI

CMI Integrated Technologies обслуживает клиентов на основных рынках по всему миру. Общие приложения для услуг проектирования, инжиниринга и производства включают:
  • Военные и оружейные системы
  • Военно-морское дело
  • Аэрокосмическая промышленность
  • Медицинские приборы и оборудование
  • Нефть и энергия
  • Сканеры
  • Криогенные насосы
  • Автомобили
  • Промышленная автоматизация и многое другое.
Чтобы узнать больше о рынках, которые мы обслуживаем, посетите нашу страницу отраслей, обслуживаемых .

Свяжитесь с нами по поводу электрических машин, соответствующих вашим потребностям

CMI Integrated Technologies производит надежные, высокопроизводительные электрические машины, адаптированные к вашим потребностям. Запросите расценки или свяжитесь с нами сегодня.

Инструменты, наиболее часто используемые электриками

Электротехнические работы невозможно выполнить без правильных инструментов. По мере того, как с годами совершенствовались основные инструменты и разрабатывались новые специализированные инструменты, список инструментов для выбора для электриков становится еще больше.

Тем не менее, есть краткий список инструментов, которые должны быть у каждого электрика, без которых он не может обойтись, вне зависимости от того, какие электромонтажные работы он или она выполняет. Что это за инструменты? И существенно ли изменился список за последние годы?

Мы попросили Graybar, североамериканского поставщика электроинструментов, телекоммуникационных инструментов и сервисных решений, определить инструменты, которые электрические подрядчики покупают больше, чем какие-либо другие для электромонтажных работ — силовые тестеры, а также инструменты и тестеры VDV не включены в этот отчет.

«Нет никаких сомнений в том, что сегодняшний подрядчик по электротехнике должен быть более универсальным, чем когда-либо, и для эффективного и легкого выполнения разнообразных работ электрикам нужен арсенал ручных и электроинструментов», — сказал Деннис Риз, специалист по инструментам Graybar.

Однако, чтобы не перегружать себя слишком большим количеством инструментов, выбор следует делать с умом.

Риз объяснил: «Легче сузить набор инструментов, осознавая, что самые важные ручные и электрические инструменты попадают в отдельные категории.Вот как мы организовали наш список «Инструменты, наиболее часто используемые электриками сегодня». Независимо от того, покупаете ли вы инструменты впервые или заменяете изношенные фавориты, этот набор инструментов может помочь электрикам работать эффективнее ».

Список основных инструментов

Graybar включает следующее:

  • Клещи
  • Отвертки и гаечные ключи
  • Инструмент для зачистки проводов
  • Рыболовные инструменты
  • Измерительные приборы
  • Этикетировочные машины
  • Дрели и шуруповерты, перфораторы / дрели
  • Электропилы

«Каждому электрику нужны простые ручные инструменты для выполнения повседневных задач», — сказал Рис.«К счастью, сегодняшние базовые модели лучше, чем старые модели, и обеспечивают больший комфорт и безопасность, чем их предшественники. Производители сделали инструменты более «эргономически правильными», а улучшенная конструкция помогает сократить травмы рук и запястий, часто вызываемые повторяющимися движениями. Кроме того, они облегчают выполнение одного и того же движения снова и снова, потому что инструменты кажутся более удобными. Хотя современные конструкции могут обеспечить большую безопасность и комфорт, они по-прежнему являются основным ручным инструментом, который электрики используют в течение многих лет.”

Плоскогубцы

Два самых распространенных инструмента, без которых электрик не может работать, — это косогубцы и плоскогубцы с длинным или острым носом, сказал Рис.

По словам Риса, Klein — это наиболее известная марка ручных инструментов в электротехнической промышленности, и Graybar предлагает несколько моделей плоскогубцев Klein для удовлетворения индивидуальных предпочтений и задач. Лидерами продаж Graybar являются классические модели, такие как плоскогубцы с высоким плечом для резки и обжима разъемов в тяжелых условиях, а также шестидюймовые длинногубцы. Тем не менее, компания отметила рост продаж эргономичной серии Journeyman, представленной около трех лет назад. Эти инструменты имеют контурные и мягкие ручки с гибкой внешней поверхностью и твердым черным внутренним материалом, обеспечивающим более удобный захват без ущерба для прочности и долговечности инструмента. У них также есть контурная область для большого пальца и расширяющаяся опора для большого пальца, что еще больше улучшает их ощущение и силу захвата.

Отвертка и гаечный ключ Klein 10-в-1

Отвертки и гаечные ключи

Электрики нуждаются в нескольких отвертках и гаечных ключах для работы с различными типами крепежа и приложений.Для электриков, которым нужен один инструмент, который можно использовать во многих сферах, Graybar продает набор отверток / гаечных ключей Klein 10-в-1 с номерами 1 и 2 Phillips; 1 / 4 дюймов, 3 / 16 дюймов прорези, 5 / 16 дюймов и 1 / 4 -дюймовые отвертки для гаек; номера 10 и 15 TORX; и цифры 1 и 2 бита с квадратной выемкой. Все умещается на одном хромированном термообработанном стержне с удобной рукояткой с мягкой подушкой. Доступны сменные биты.

Инструмент для зачистки проводов Ideal Premium

Инструмент для зачистки проводов

В этой категории линия T-Stripper от Ideal Industries является лидером продаж на Graybar.

«Они были отраслевым стандартом почти 50 лет», — сказал Рис. «Бестселлерами являются устройства для зачистки проводов Reflex и T-Stripper. Kinetic Reflex T-Stripper — сильное новое дополнение к линейке ».

Эргономичный дизайн — одна из причин их популярности. Изогнутые ручки предназначены для естественного захвата электрика и снижают утомляемость от повторяющихся движений.Нескользящие текстурированные ручки Santoprene обеспечивают больший контроль. Направляющая для большого пальца обеспечивает комфорт при фокусировании кинетической энергии для более быстрого снятия изоляции с проводов.

Идеальная рыболовная лента из стекловолокна для работы с цепями под напряжением

Рыболовные ленты и шесты

Рыбные ленты: Линия рыболовных лент Ideal Tuff-Grip пользуется большим спросом у Graybar.

Ручки на ударопрочных ящиках большие и удобные, поэтому их можно надежно захватить даже в рабочих перчатках. Ленточные материалы подходят для любого типа работы.

Удилища Greenlee Glo Stix светятся в темных местах.

Бестселлеры Graybar — это версии со стекловолоконной лентой для работы с цепями под напряжением и стальной лентой для повседневного использования при длительных пробегах с небольшими изгибами. Лента Zoom подходит для более коротких участков труб малого диаметра. Всенаправленная конструкция круглого кабеля упрощает работу в многогранных устройствах.

Рыболовные удочки: Инструменты для монтажа рыболовных удочек облегчают протягивание проводов в подвесных потолках, по стенам или под фальшполами.Graybar предлагает несколько моделей Greenlee, в том числе 12- и 24-футовые наборы Fish Stix и новый 15-футовый Glo Stix, который светится для лучшей видимости в темноте. Легкая конструкция упрощает использование по сравнению с более тяжелыми моделями.

Доступны линейки Кляйна разной длины

Измерительные приборы

Лазерные измерительные инструменты становятся все более популярными, но ни одна лента для инструментов электрика не обходится без основной ленты для простых измерений. Те, у кого наконечники из редкоземельных магнитов, которые прилипают к железным и стальным поверхностям, позволяют проводить быстрые измерения одним человеком.Крупнейшими продавцами на Graybar являются Правило возврата мощности Кляйна, доступное в 16-, 25- и 30-футовых версиях. Двухсторонняя версия 25 футов (без магнитного наконечника) позволяет проводить измерения снизу. Правила Power-Return имеют двухэтапное управление блокировкой: первый шаг замедляет втягивание лезвия, а второй шаг надежно удерживает лезвие.

Портативный инструмент для маркировки IDXPERT от Brady прост в использовании.

Этикетировочные машины

Правильная маркировка работы при установке экономит время при перемещении, добавлении и изменении, а портативные инструменты для маркировки ускоряют этот важный этап.Возможность печати штрих-кодов, графическая память для сортировки и вызова списков, а также совместимость с ПК повышают универсальность современных инструментов для этикетирования. Широкий ассортимент материалов для маркировки включает маркеры для проводов и кабелей; ID панели, стойки и каркаса; надписи на объектах; и специальные этикетки. Бестселлерами на Graybar являются портативный инструмент для нанесения этикеток Brady IDXPERT в стиле электрической клавиатуры, который позволяет наклеивать качественные этикетки на жесткие и изогнутые поверхности, а также портативный термотрансферный принтер Panduit.

Сегодняшние электроинструменты, будь то проводные или беспроводные, обладают большей мощностью в небольших и легких моделях. Эргономичность делает современные инструменты проще и безопаснее в использовании.

«Аккумуляторные электроинструменты, — сказал Риз, — пользуются большим спросом, потому что дизайн инструментов и недавние улучшения в технологии аккумуляторов и зарядных устройств делают их более удобными и универсальными, повышая производительность труда».

Наиболее часто используемые электроинструменты для электриков — это пилы и дрели, в том числе перфораторы / дрели.

Многоцелевой аккумуляторный перфоратор / дрель DeWalt XRP 1/2 дюйма, 18 В, комплект

Электродрели

Каждый электрик использует дрели, но тип необходимого инструмента зависит от области применения — то, что важно для одного рабочего, не обязательно нужно другому. Требуемая мощность зависит от просверливаемого материала. Для крепежных работ можно использовать аккумуляторную модель с более низким напряжением; для сверления бетона перфоратор / дрель обеспечивает больший удар и может быстрее просверлить больше отверстий.

Многоцелевые инструменты сокращают количество инструментов, необходимых для работы, и лидером продаж Graybar является аккумуляторный перфоратор / дрель / отвертка DeWalt XRP 18 В для тяжелых условий эксплуатации. В комплект входят два аккумулятора, зарядное устройство и чехол для переноски. К популярным характеристикам относятся длительное время работы от аккумулятора, максимальный крутящий момент от высокоэффективного двигателя, превосходная эргономика и металлический храповой патрон с твердосплавными губками для предотвращения соскальзывания или выпадения бит.

Переносная ленточная пила Milwaukee Deep Cut — бестселлер.

Пилы

Как и в случае с дрелью, тип электропилы, необходимой электрикам, зависит от выполняемой работы. Благодаря универсальности и надежности ручные сабельные пилы являются одним из самых популярных классов пилорамы. Спиральные пилы выполняют те же задачи, что и сабельные пилы, но вместо лезвия они режут долотом с направленной вниз параболической канавкой. Другие типы пил, используемых для электромонтажных работ, включают кольцевые пилы, отрезные пилы и переносные ленточные пилы.

Риз сказал, что портативная ленточная пила Milwaukee Deep Cut — самая продаваемая пила Graybar.«Вы не можете превзойти производительность сетевой ленточной пилы. Чтобы делать много чистых резов в металле, необходимы оптимальная скорость и высокая производительность, а для этого требуется стабильный источник питания, который может обеспечить только розетка », — сказал Рис.

Инструмент оснащен шестью амперным двигателем и использует стандартные 44 7 / 8 на 1 / 2 ленточные пилы размером дюйма на 0,02 дюйма для резки прямоугольной заготовки до размеров 4 3 / 4 на 4 3 / 4 дюймов и 4 3 / 4 -дюймовых круглых ложи.

«Типы инструментов, которые сегодня являются лидерами продаж, те же, что и пять лет назад, и, вероятно, будут такими же через пять лет, но с заметными улучшениями», — сказал Рис. «Это потому, что электрические подрядчики разработали проверенные методы установки, и им нужен специальный набор инструментов для их выполнения».

Graybar, корпорация из списка Fortune 500, занимается распространением электротехнической, телекоммуникационной и сетевой продукции, а также предоставляет соответствующие услуги по управлению цепочкой поставок и логистике.Graybar имеет более 250 дистрибьюторских центров в США, Канаде, Мексике и Пуэрто-Рико.

Лаборатория электрических машин и приводов (EMDL) // Электротехника и вычислительная техника // Marquette University

Лаборатория электрических машин и приводов Университета Маркетт (EMDL) — это объект, расположенный в Olin Engineering, комната 511. В этой лаборатории проводятся исследования, которые сосредоточены на различных аспектах электрических машин и связанных с ними приводных систем. Миссия EMDL заключается в предоставлении лучших решений для систем преобразования электромагнитной энергии путем решения текущих проблем в области проектирования, анализа, оптимизации и диагностики электрических машин и приводов.

Чтобы быть более конкретным, ниже приведены некоторые из самых последних областей исследований, представляющих интерес, проводимых в EMDL:

  • Изучение более быстрых и менее затратных по времени способов конечно-элементного моделирования индукционных машин
  • Проектирование и анализ синхронных двигателей с постоянными магнитами (PMSM) с помощью вычислительно эффективного анализа методом конечных элементов (CE-FEA)
  • Термический, механический анализ и анализ напряжений электрических машин
  • Использование различных интеллектуальных методов, таких как дифференциальная эволюция (DE) и комбинированная многокритериальная оптимизация с дифференциальной эволюцией (CMODE) в автоматизированной оптимизации конструкции электрических машин
  • Внедрение новых топологий инверторов, обеспечивающих лучшую отказоустойчивость.
  • Разработка новых процедур диагностики неисправностей и схем управления режимами работы в неисправных режимах для PMSM и асинхронных машин

Лабораторией EMDL руководит профессор Демердаш, получивший одни из самых престижных академических и научных наград, например, получивший в 1999 году премию IEEE Nikola Tesla Technical Field Award, и имеющий долгую историю успешного наставничества М.С. и к.т.н. студенты, большинство из которых в настоящее время являются очень успешными людьми как в академических кругах, так и в промышленности. EMDL — это дом и идеальное место для мотивированных студентов, которые нестандартно мыслят и хотят воспользоваться высококачественным наставничеством и научным руководством при проведении исследований в области электрических машин и приводных систем.

Узнайте больше о лаборатории EMDL на их веб-сайте.


Контакты:

Доктор Набиль Демердаш

Профессор электротехники и вычислительной техники
(414) 288-5680
набел. [email protected]

EE 4/532 Анализ и проектирование электрических машин

Описание каталога

Принципы магнитостатического и квазистатического анализа будут применены для изучения различных классов электромеханических устройств. Сопротивление, индукция, синхронные машины с постоянными магнитами и с фазным ротором будут проанализированы с использованием методов анализа магнитной цепи и гармоник. Будут обсуждены электрические машины в ветряных турбинах и тяговых двигателях автомобилей.

Кредитные часы: 4

Голы

Студенты узнают и будут применять принципы анализа и проектирования электрических машин.

Координатор курса и комитет

Роберт Басс (координатор)
Джонатан Берд
Мелинда Хольцман
Ричард Тимерски

Учебники

Фицджеральд А. Э., Кингсли К., Уманс С. Д., Электрические машины, 6-е издание, МакГроу-Хилл (обязательно)

Преподаватель курса может выбрать другой учебник. Перед покупкой проконсультируйтесь с инструктором.

Предварительные требования

EE 348, ECE 317 и ECE 331

Результаты обучения

По завершении EE 432/532 студент должен уметь:

  • Разработка моделей магнитной цепи для приводов реактивной силы
  • Поймите, как учитывать магнитное насыщение
  • Расчет индуктивности обмотки и взаимной индуктивности электрической машины
  • Понимание моделирования d-q в электрических машинах
  • Анализировать индукционные машины и индукционные машины с двойным питанием
  • Конструкция цепей с постоянными магнитами
  • Анализировать синхронные электрические генераторы

Тематический план

  • Силовые приводы сопротивления
  • Реактивные приводы с боковым и осевым сопротивлением
  • Машины магнитного насыщения и сопротивления
  • Введение в моделирование d-q
  • Функции намотки и функции поворотов
  • Индуктивность и взаимная индуктивность в электрических машинах
  • 3∅ Синусоидальный и гармонический анализ вращающихся магнитных полей
  • Моделирование индукционных машин
  • Анализ индукционной машины, частота скольжения, КПД, потери мощности, управление В / Гц
  • Асинхронные машины с двойным питанием — применение для ветряных турбин
  • Динамическое моделирование асинхронных машин
  • Моделирование магнитной цепи с постоянным магнитом
  • Моделирование материала постоянного магнита
  • Применение на постоянных магнитах — ветряные турбины, тяговые двигатели для транспортных средств
  • Моделирование синхронной машины с ротором
  • Синхронное машинное моделирование

Структура курса и критерии оценки

Класс будет встречаться для чтения лекций два раза в неделю и лабораторных занятий один раз в неделю. Каждая лекция будет длиться 100 минут, а каждое лабораторное занятие — три часа.

Критерии оценки:

Домашнее задание, Промежуточный экзамен, Заключительный экзамен, Проект

Критерии оценки могут варьироваться в зависимости от преподавателя; см. программу индивидуального преподавателя для получения информации о разбивке оценок.

Соответствующие результаты учащихся

Курс поддерживает следующие результаты программы:

(1) Способность выявлять, формулировать и решать сложные инженерные проблемы, применяя принципы инженерии, естественных наук и математики
(2) Способность применять инженерное проектирование для выработки решений, отвечающих определенным потребностям, с учетом общественного здоровья и безопасности , и благосостояние, а также глобальные, культурные, социальные, экологические и экономические факторы
(3) Способность эффективно общаться с различными аудиториями
(6) Способность разрабатывать и проводить соответствующие эксперименты, анализировать и интерпретировать данные, и использовать инженерное решение, чтобы сделать выводы

Подготовлено: Роберт Басс
Последняя редакция: 07.

Добавить комментарий

Ваш адрес email не будет опубликован.
