Электрический соединитель — это… Что такое Электрический соединитель?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 15 мая 2011.
Разъём XLR, с ключом для совпадения контактов.

Электри́ческий соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из вилки или штекера (от нем. Stecker) и соответствующего ему гнезда (розетки).

Устройство

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 27 мая 2012
.

Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч.

Конструктивно разъём состоит, как правило, из корпуса и контактной группы.

Корпус разъёмов бывает разборным и не разборным. Изготавливают их из пластика, резины, керамики, металла и др. В разъёмах с металлическим корпусом обязательно имеется изолятор из пластика или керамики.

Контактная группа изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления. Контактная группа обычно может состоять из контактного штыря (стержня круглого или иного сечения) и упругих контактных пластин. На профессиональном жаргоне штырь называется «папа», а система пластин — «мама». При сочленении разъёма штырь касается пластин, которые, изгибаясь, обеспечивают постоянный электрический контакт.

Кабельный ввод (хвостовик) нужен для того, чтобы завести кабель или провод внутрь разъёма. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъёма. Но такая конструкция приводит к тому, что при многочисленных соединениях-разъединениях кабель сильно изгибается и в результате токоведущие жилы кабеля переламываются. Чтобы этого не произошло, разъём оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъёма, в устройстве предусматривают специальный удерживающий зажим. Все эти устройства объединяются под названием «кабельный ввод». Если разъём предназначен для работы в пыльной и влажной среде, то в кабельном вводе предусматривают уплотнители (прокладки) для герметизации отверстия.

Для исключения возможности ошибочного соединения большинство разъёмов выполняют с так называемыми «ключами». Ключ — это направляющие в форме разных выступов и пазов, позволяющих вставить вилку в розетку единственно возможным способом.

Ключи предназначены для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом розетки. Однако встречаются разъёмы и без ключей. Например, обычная бытовая розетка не имеет ключей и вилка может вставляться без соблюдения полярности.

Проблема гнездо/вилка

Разъём состоит из гнезда и вилки. Как правило, вилка это то, что находится на кабеле, а гнездо — то, что устанавливается на корпус, шасси прибора или другую поверхность. Всем известный пример розетки — это обычная розетка сети переменного тока 220 вольт, которую можно найти в любом доме. Соответственно, вилка — это то, что вставляется в розетку. К сожалению, такое разделение не всегда можно провести, так как бывают соединения типа «кабель-кабель» или «плата-плата», в которых достаточно сложно установить, что есть вилка, а что гнездо.

Зато следующая классификация соединителей — на «папу» (англ.

male plug) и «маму» (англ. female plug) здесь более удобна. Если одна часть разъёма содержит штыри, то это «папа». Соответственно, вторая часть разъёма, состоящая из отверстия с контактными пластинами — это «мама».

К сожалению, на практике многие стоят перед сложностью определения, что считать за «папу»: то ли контактные штыри, то ли корпус разъёма, входящий в ответную часть, так же как и то, что считать за «маму»: то ли ответные контакты под штыри, то ли корпус разъёма, обхватывающий ответную часть разъёма, при том, что и он может быть обхвачен ещё и корпусом всего устройства. Справедливости ради надо сказать, что существуют и разъёмы, содержащие в одной части как штыри «папа» так и отверстия «мама». В зарубежной литературе такие разъёмы называют гермафроди́тными (англ. hermaphroditic

) или беспо́лыми (англ. genderless, sexless). Более того, огромное распространение имеют разъёмы, в которых отсутствуют контактные штыри и, соответственно, обхватывающие их контакты. Вместо штырей там используются контактные площадки, которые выглядят равнозначно с обеих сторон разъёма. Примером тому могут служить всем известные компьютерные разъёмы USB.

Учитывая это (как и огромное количество ошибок на практике при именовании типа зарубежных разъёмов), в советской технической литературе была однозначно принята классификация по признаку «гнездо-штекер», хотя в разговорной речи иногда и использовались такие понятия как «папа» и «мама». Поэтому во избежание путаницы предпочтительнее использовать отечественную классификацию разъёмов по типу «гнездо-штекер» как обязательную с возможным дополнительным уточнением типа и самих контактов «папа» или «мама».

Таким образом, учитывая обе эти классификации, мы получаем четыре группы разъёмов:

  • гнездо «мама»,
  • гнездо «папа»,
  • штекер «мама»,
  • штекер «папа».

Классификация

В зависимости от назначения разъёмы классифицируются по:

  • применению (сигнальные, питающие, аудио, видео, компьютерные и пр.),
  • по напряжению (низковольтные, высоковольтные),
  • по силе тока (слаботочные, сильноточные),
  • по диапазону частот проходящего через них тока (на постоянный ток (DC), низкочастотные, высокочастотные),
  • методу монтажа (на панель, на провод, на шасси),
  • способу подключения провода к контакту (винтовая клемма, обжим, пайка),
  • защищенности от внешней среды (чаще всего используется система IP.
    Самая высокая степень защиты IP68).

Характеристики

Общие

  • Число контактов
  • Допустимые токи и напряжения
  • Контактное давление
  • Контактное сопротивление
  • Электрическая прочность
  • Сопротивление межконтактной изоляции
  • Диапазон рабочих частот
  • Габариты
  • Допустимые климатические и механические условия эксплуатации
  • Гарантированное кол-во циклов коммутации

Стандартные разъёмы

В современной цивилизации используется огромное число типов разъёмов. Наиболее распространенные типы разъёмов перечислены в списке:

  • BNC
  • C13/C14
  • C15/C16
  • C19/C20
  • CE100
  • CE156
  • IEEE 1284-B («Centronics»)
  • IEEE1394 («Fire Wire»)
  • DC
  • DIN 41
  • DIN AV
  • D-SUB
  • DUBOX
  • F
  • FME
  • HTS
  • IDC
  • Jack (TRS)
  • KK
  • LPT
  • MCX
  • MICRO-FIT
  • MICRO-MATCH
  • MINI-FIT MNL
  • MMCX
  • N
  • NS25
  • NS39
  • RCA
  • RJ
  • SCART
  • SMA
  • SMB
  • SMC
  • SPOX
  • TNC
  • UHF
  • USB
  • XLR

Фирмы, специализирующиеся на выпуске разъёмов и соединителей:

  • TE Connectivity (англ. )русск. — ведущий производитель разъёмов. Назавние до 2011 года: Tyco Electronics. Один из известных брендов, AMP, с 1999 года входит в состав этой компании
  • Molex (включая приобретённый Woodhead Industries) — Электрические соединители Molex
  • HARTING — Электрические соединители Harting
  • LEMO, ODU, FISHER
  • ESCUBEDO
  • SAMTEC
  • Amphenol

См. также

Электрический соединитель — это… Что такое Электрический соединитель?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 15 мая 2011.
Разъём XLR, с ключом для совпадения контактов.

Электри́ческий соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из вилки или штекера

(от нем. Stecker) и соответствующего ему гнезда (розетки).

Устройство

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 27 мая 2012.

Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч.

Конструктивно разъём состоит, как правило, из корпуса и контактной группы.

Корпус разъёмов бывает разборным и не разборным. Изготавливают их из пластика, резины, керамики, металла и др. В разъёмах с металлическим корпусом обязательно имеется изолятор из пластика или керамики.

Контактная группа изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления. Контактная группа обычно может состоять из контактного штыря (стержня круглого или иного сечения) и упругих контактных пластин. На профессиональном жаргоне штырь называется «папа», а система пластин — «мама». При сочленении разъёма штырь касается пластин, которые, изгибаясь, обеспечивают постоянный электрический контакт.

Кабельный ввод (хвостовик) нужен для того, чтобы завести кабель или провод внутрь разъёма. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъёма. Но такая конструкция приводит к тому, что при многочисленных соединениях-разъединениях кабель сильно изгибается и в результате токоведущие жилы кабеля переламываются. Чтобы этого не произошло, разъём оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъёма, в устройстве предусматривают специальный удерживающий зажим. Все эти устройства объединяются под названием «кабельный ввод».

Если разъём предназначен для работы в пыльной и влажной среде, то в кабельном вводе предусматривают уплотнители (прокладки) для герметизации отверстия.

Для исключения возможности ошибочного соединения большинство разъёмов выполняют с так называемыми «ключами». Ключ — это направляющие в форме разных выступов и пазов, позволяющих вставить вилку в розетку единственно возможным способом. Ключи предназначены для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом розетки. Однако встречаются разъёмы и без ключей. Например, обычная бытовая розетка не имеет ключей и вилка может вставляться без соблюдения полярности.

Проблема гнездо/вилка

Разъём состоит из гнезда и вилки. Как правило, вилка это то, что находится на кабеле, а гнездо — то, что устанавливается на корпус, шасси прибора или другую поверхность. Всем известный пример розетки — это обычная розетка сети переменного тока 220 вольт, которую можно найти в любом доме. Соответственно, вилка — это то, что вставляется в розетку. К сожалению, такое разделение не всегда можно провести, так как бывают соединения типа «кабель-кабель» или «плата-плата», в которых достаточно сложно установить, что есть вилка, а что гнездо.

Зато следующая классификация соединителей — на «папу» (англ. male plug) и «маму» (англ. female plug) здесь более удобна. Если одна часть разъёма содержит штыри, то это «папа». Соответственно, вторая часть разъёма, состоящая из отверстия с контактными пластинами — это «мама».

К сожалению, на практике многие стоят перед сложностью определения, что считать за «папу»: то ли контактные штыри, то ли корпус разъёма, входящий в ответную часть, так же как и то, что считать за «маму»: то ли ответные контакты под штыри, то ли корпус разъёма, обхватывающий ответную часть разъёма, при том, что и он может быть обхвачен ещё и корпусом всего устройства. Справедливости ради надо сказать, что существуют и разъёмы, содержащие в одной части как штыри «папа» так и отверстия «мама». В зарубежной литературе такие разъёмы называют гермафроди́тными (англ.  hermaphroditic) или беспо́лыми (англ. genderless, sexless). Более того, огромное распространение имеют разъёмы, в которых отсутствуют контактные штыри и, соответственно, обхватывающие их контакты. Вместо штырей там используются контактные площадки, которые выглядят равнозначно с обеих сторон разъёма. Примером тому могут служить всем известные компьютерные разъёмы USB.

Учитывая это (как и огромное количество ошибок на практике при именовании типа зарубежных разъёмов), в советской технической литературе была однозначно принята классификация по признаку «гнездо-штекер», хотя в разговорной речи иногда и использовались такие понятия как «папа» и «мама». Поэтому во избежание путаницы предпочтительнее использовать отечественную классификацию разъёмов по типу «гнездо-штекер» как обязательную с возможным дополнительным уточнением типа и самих контактов «папа» или «мама».

Таким образом, учитывая обе эти классификации, мы получаем четыре группы разъёмов:

  • гнездо «мама»,
  • гнездо «папа»,
  • штекер «мама»,
  • штекер «папа».

Классификация

В зависимости от назначения разъёмы классифицируются по:

  • применению (сигнальные, питающие, аудио, видео, компьютерные и пр.),
  • по напряжению (низковольтные, высоковольтные),
  • по силе тока (слаботочные, сильноточные),
  • по диапазону частот проходящего через них тока (на постоянный ток (DC), низкочастотные, высокочастотные),
  • методу монтажа (на панель, на провод, на шасси),
  • способу подключения провода к контакту (винтовая клемма, обжим, пайка),
  • защищенности от внешней среды (чаще всего используется система IP. Самая высокая степень защиты IP68).

Характеристики

Общие

  • Число контактов
  • Допустимые токи и напряжения
  • Контактное давление
  • Контактное сопротивление
  • Электрическая прочность
  • Сопротивление межконтактной изоляции
  • Диапазон рабочих частот
  • Габариты
  • Допустимые климатические и механические условия эксплуатации
  • Гарантированное кол-во циклов коммутации

Стандартные разъёмы

В современной цивилизации используется огромное число типов разъёмов. Наиболее распространенные типы разъёмов перечислены в списке:

  • BNC
  • C13/C14
  • C15/C16
  • C19/C20
  • CE100
  • CE156
  • IEEE 1284-B («Centronics»)
  • IEEE1394 («Fire Wire»)
  • DC
  • DIN 41
  • DIN AV
  • D-SUB
  • DUBOX
  • F
  • FME
  • HTS
  • IDC
  • Jack (TRS)
  • KK
  • LPT
  • MCX
  • MICRO-FIT
  • MICRO-MATCH
  • MINI-FIT MNL
  • MMCX
  • N
  • NS25
  • NS39
  • RCA
  • RJ
  • SCART
  • SMA
  • SMB
  • SMC
  • SPOX
  • TNC
  • UHF
  • USB
  • XLR

Фирмы, специализирующиеся на выпуске разъёмов и соединителей:

  • TE Connectivity (англ.)русск. — ведущий производитель разъёмов. Назавние до 2011 года: Tyco Electronics. Один из известных брендов, AMP, с 1999 года входит в состав этой компании
  • Molex (включая приобретённый Woodhead Industries) — Электрические соединители Molex
  • HARTING — Электрические соединители Harting
  • LEMO, ODU, FISHER
  • ESCUBEDO
  • SAMTEC
  • Amphenol

См.

также

Электрический соединитель — это… Что такое Электрический соединитель?

В этой статье не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 15 мая 2011.
Разъём XLR, с ключом для совпадения контактов.

Электри́ческий соедини́тель (разъём) — электромеханическое устройство для осуществления соединения электрических проводников. Обычно состоит из вилки или штекера (от нем. Stecker) и соответствующего ему гнезда (розетки).

Устройство

В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена.
Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники.
Эта отметка установлена 27 мая 2012.

Электрическое соединение совершается путём создания электрического контакта между проводниками. Число контактов определяется назначением разъёма и может составлять от одного до нескольких тысяч.

Конструктивно разъём состоит, как правило, из корпуса и контактной группы.

Корпус разъёмов бывает разборным и не разборным. Изготавливают их из пластика, резины, керамики, металла и др. В разъёмах с металлическим корпусом обязательно имеется изолятор из пластика или керамики.

Контактная группа изготавливается из металла с хорошей электропроводностью (сплавов алюминия или меди) и часто покрывается драгоценными металлами (серебро, золото, платина) для предотвращения окисления. Контактная группа обычно может состоять из контактного штыря (стержня круглого или иного сечения) и упругих контактных пластин. На профессиональном жаргоне штырь называется «папа», а система пластин — «мама». При сочленении разъёма штырь касается пластин, которые, изгибаясь, обеспечивают постоянный электрический контакт.

Кабельный ввод (хвостовик) нужен для того, чтобы завести кабель или провод внутрь разъёма. В простейшем случае роль кабельного ввода выполняет круглое отверстие в корпусе разъёма. Но такая конструкция приводит к тому, что при многочисленных соединениях-разъединениях кабель сильно изгибается и в результате токоведущие жилы кабеля переламываются. Чтобы этого не произошло, разъём оснащают специальным амортизатором кабеля, который позволяет кабелю гнуться только с безопасным радиусом изгиба. Чтобы предотвратить вырывание кабеля из разъёма, в устройстве предусматривают специальный удерживающий зажим. Все эти устройства объединяются под названием «кабельный ввод». Если разъём предназначен для работы в пыльной и влажной среде, то в кабельном вводе предусматривают уплотнители (прокладки) для герметизации отверстия.

Для исключения возможности ошибочного соединения большинство разъёмов выполняют с так называемыми «ключами». Ключ — это направляющие в форме разных выступов и пазов, позволяющих вставить вилку в розетку единственно возможным способом. Ключи предназначены для того, чтобы каждый контакт вилки соединился именно с предназначенным ему контактом розетки. Однако встречаются разъёмы и без ключей. Например, обычная бытовая розетка не имеет ключей и вилка может вставляться без соблюдения полярности.

Проблема гнездо/вилка

Разъём состоит из гнезда и вилки. Как правило, вилка это то, что находится на кабеле, а гнездо — то, что устанавливается на корпус, шасси прибора или другую поверхность. Всем известный пример розетки — это обычная розетка сети переменного тока 220 вольт, которую можно найти в любом доме. Соответственно, вилка — это то, что вставляется в розетку. К сожалению, такое разделение не всегда можно провести, так как бывают соединения типа «кабель-кабель» или «плата-плата», в которых достаточно сложно установить, что есть вилка, а что гнездо.

Зато следующая классификация соединителей — на «папу» (англ. male plug) и «маму» (англ. female plug) здесь более удобна. Если одна часть разъёма содержит штыри, то это «папа». Соответственно, вторая часть разъёма, состоящая из отверстия с контактными пластинами — это «мама».

К сожалению, на практике многие стоят перед сложностью определения, что считать за «папу»: то ли контактные штыри, то ли корпус разъёма, входящий в ответную часть, так же как и то, что считать за «маму»: то ли ответные контакты под штыри, то ли корпус разъёма, обхватывающий ответную часть разъёма, при том, что и он может быть обхвачен ещё и корпусом всего устройства. Справедливости ради надо сказать, что существуют и разъёмы, содержащие в одной части как штыри «папа» так и отверстия «мама». В зарубежной литературе такие разъёмы называют гермафроди́тными (англ. hermaphroditic) или беспо́лыми (англ. genderless, sexless). Более того, огромное распространение имеют разъёмы, в которых отсутствуют контактные штыри и, соответственно, обхватывающие их контакты. Вместо штырей там используются контактные площадки, которые выглядят равнозначно с обеих сторон разъёма. Примером тому могут служить всем известные компьютерные разъёмы USB.

Учитывая это (как и огромное количество ошибок на практике при именовании типа зарубежных разъёмов), в советской технической литературе была однозначно принята классификация по признаку «гнездо-штекер», хотя в разговорной речи иногда и использовались такие понятия как «папа» и «мама». Поэтому во избежание путаницы предпочтительнее использовать отечественную классификацию разъёмов по типу «гнездо-штекер» как обязательную с возможным дополнительным уточнением типа и самих контактов «папа» или «мама».

Таким образом, учитывая обе эти классификации, мы получаем четыре группы разъёмов:

  • гнездо «мама»,
  • гнездо «папа»,
  • штекер «мама»,
  • штекер «папа».

Классификация

В зависимости от назначения разъёмы классифицируются по:

  • применению (сигнальные, питающие, аудио, видео, компьютерные и пр.),
  • по напряжению (низковольтные, высоковольтные),
  • по силе тока (слаботочные, сильноточные),
  • по диапазону частот проходящего через них тока (на постоянный ток (DC), низкочастотные, высокочастотные),
  • методу монтажа (на панель, на провод, на шасси),
  • способу подключения провода к контакту (винтовая клемма, обжим, пайка),
  • защищенности от внешней среды (чаще всего используется система IP. Самая высокая степень защиты IP68).

Характеристики

Общие

  • Число контактов
  • Допустимые токи и напряжения
  • Контактное давление
  • Контактное сопротивление
  • Электрическая прочность
  • Сопротивление межконтактной изоляции
  • Диапазон рабочих частот
  • Габариты
  • Допустимые климатические и механические условия эксплуатации
  • Гарантированное кол-во циклов коммутации

Стандартные разъёмы

В современной цивилизации используется огромное число типов разъёмов. Наиболее распространенные типы разъёмов перечислены в списке:

  • BNC
  • C13/C14
  • C15/C16
  • C19/C20
  • CE100
  • CE156
  • IEEE 1284-B («Centronics»)
  • IEEE1394 («Fire Wire»)
  • DC
  • DIN 41
  • DIN AV
  • D-SUB
  • DUBOX
  • F
  • FME
  • HTS
  • IDC
  • Jack (TRS)
  • KK
  • LPT
  • MCX
  • MICRO-FIT
  • MICRO-MATCH
  • MINI-FIT MNL
  • MMCX
  • N
  • NS25
  • NS39
  • RCA
  • RJ
  • SCART
  • SMA
  • SMB
  • SMC
  • SPOX
  • TNC
  • UHF
  • USB
  • XLR

Фирмы, специализирующиеся на выпуске разъёмов и соединителей:

  • TE Connectivity (англ. )русск. — ведущий производитель разъёмов. Назавние до 2011 года: Tyco Electronics. Один из известных брендов, AMP, с 1999 года входит в состав этой компании
  • Molex (включая приобретённый Woodhead Industries) — Электрические соединители Molex
  • HARTING — Электрические соединители Harting
  • LEMO, ODU, FISHER
  • ESCUBEDO
  • SAMTEC
  • Amphenol

См. также

Электрические соединители: радиочастотные, цилиндрические, низкочастотные, коаксиальные

ЭЛЕКТРИЧЕСКИЕ СОЕДИНИТЕЛИ

Уважаемые коллеги!

Мы рады сообщить Вам о запуске нового ресурса по электрическим соединителям. Теперь подробная информация о продукции доступна по адресу www.sr-neywa.ru Сайт нацелен на эффективное решение Ваших задач. Вы можете регистрироваться, просматривать каталог продукции с ценами, формировать заказы и отправлять их в режиме онлайн.

Производство соединителей на ФГУП «ПО «Октябрь» ведется с момента его основания.

Наша компания производит электрические соединители разных типов: радиочастотные и низкочастотные, в том числе ШРАП и соединители малогабаритные.

Все виды соединителей – это простейшие радиоэлектронные элементы, но не менее важные, чем сложные автоматизированные системы управления, производимые на ФГУП «ПО «Октябрь». Соединители цилиндрические, также шрап и все остальные соединители, производимые на ФГУП «ПО «Октябрь» являются радиоэлектронным элементом в составе сложной системы управления.

Электрические соединители – это электромеханические приспособления, осуществляющие соединения электрических проводников. Как правило, состоят из вилки или штекера и соответствующей ему розетки (гнезда). Направление открывания лючка для вилок соединителей ШРАП не регламентируется. Лючки соединителей ШРАП могут открываться по полету аппарата влево или, наоборот, вправо. Если соединители ШРАП имеют вилку без лючков, то потребитель сам должен предусмотреть защиту контактов ШРАП. Эти устройства передают ток с помощью контактов, число которых может составлять от одного до нескольких тысяч.

Виды электрических соединителей:

  • Соединители низкочастотные
  • Соединители радиочастотные коаксиальные
  • Электрические аэродромного питания
  • Силовые и высоковольтные;
  • Соединители малогабаритные;
  • Аэродромного питания

Соединители радиочастотные также относятся к группе электрических соединителей, но со своими особенностями, которые заключаются в количестве контактов, их покрытии, диапазоне рабочих температур среды. Они имеют особенности по силе тока на каждый контакт, максимальное рабочее напряжение, рабочий срок использования. Они могут представлять собой соединители малогабаритные. За подробным техническим описанием товара «соединители малогабаритные» вы можете обратиться к нам по телефону.

Радиочастотные соединители используют для монтажа радиоэлектронных устройств, коннектирования и разъединения кабелей между собой, кабелей с приборами или частей приборов.

Производство соединителей включает в себя радиочастотные соединители, которые по конструктивному исполнению делятся на приборные, кабельные, переходы, тройники и четверники, по способу соединения – на врубные, байонетные и резьбовые.

Способ сочленения подобных устройств характеризуется порядковым номером разработки. Производство соединителей подразумевает большое число различных соединений. Соединителям радиочастотным с байонетным соединением присваиваются номера от 1 до 100, с резьбовым соединением — от 101 до 500, с врубным соединением — от 501 до 700.

Производство электрических соединителей

Эти детали необходимы для авиационного и железнодорожного приборостроения, для средств связи и оповещения, для радиолокации. Они используются и для товаров массового потребления. В любой бытовой технике и электронике есть такие детали, которые специалисты относят к категории соединители миниатюрные.

Электрический соединитель

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к электрическому соединителю, применяемому при высокой мощности. В частности, настоящее изобретение относится к соединителю, подходящему для применения в тяжелых условиях, например, в нефтеперерабатывающей и горнодобывающей промышленности.

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

Надежные электрические соединители являются необходимыми для применений при высокой мощности, таких как питание тяжелых электрических машин, часто используемых в горнодобывающей или нефтеперерабатывающей промышленности, или в соединениях линий транспортировки электроэнергии. При таких применениях машинные кабели передают высокие токи при напряжениях в один и более киловольт.

Типичные электрические соединители, применяемые в данной области техники, имеют множество контактов или гнезд, каждый из которых соединен с соответствующей жилой кабеля машины. В зависимости от конкретного применения, соединители должны соответствовать специальным требованиям или стандартам. Соответствие соединителей надлежащим стандартам проверяется сертифицирующим органом.

Сертификация соединителя для специального применения обычно обеспечивает соответствие соединителя основным требованиям безопасности. Несмотря на то, что известные сертифицированные соединители в настоящее время являются относительно безопасными в эксплуатации, они все еще имеют ряд недостатков.

Обычно соединители высокой мощности, применяемые в горнодобывающей и нефтеперерабатывающей промышленности, требуют соответствия строгим требованиям к нагрузке и ударному сопротивлению и требованиям взрывобезопасности. Однако вследствие этих требований использование известных соединителей часто связано с конструкцией, делающей их использование затруднительным.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Варианты осуществления настоящего изобретения направлены на предоставление электрического соединителя с корпусом, содержащим полимерный материал и обеспечивающим преимущества при применении и производстве.

Согласно первому аспекту, настоящее изобретение обеспечивает компонент электрического соединения для машинного кабеля, при этом компонент электрического соединения подходит для передачи мощности с уровнями напряжения большими либо равными 1 кВ, и содержащий:

первый электрический контакт, выполненный с возможностью электрического соединения со вторым контактом и выполненный с возможностью непосредственного или опосредованного соединения с проводником машинного кабеля;

обшивку, в которой расположена по меньшей мере часть первого электрического контакта; при этом обшивка имеет часть корпуса, сформированную из первого полимерного материала, имеющего первую жесткость; и при этом обшивка имеет

слой, покрывающий по меньшей мере часть внешней поверхности указанной части корпуса, при этом указанный слой сформирован из второго полимерного материала, имеющего вторую жесткость, которая ниже, чем первая жесткость; при этом компонент электрического соединения расположен таким образом, чтобы указанный слой снижал передачу усилия внешнего воздействия на указанную часть корпуса.

В одном варианте осуществления указанный слой покрывает всю внешнюю поверхность указанной части корпуса.

В одном варианте осуществления первый полимерный материал содержит полимерный материал высокой плотности. Второй полимерный материал может быть пластичным и может содержать каучук или нейлоновый материал.

Указанный слой может иметь толщину от 1 мм до 50 мм или от 5 мм до 20 мм.

В одном варианте осуществления по меньшей мере один из первого и второго полимерных материалов усилен волокном или стеклом. Первый полимерный материал может быть термически или химически обработан для повышения его жесткости. Второй полимерный материал может быть термически или химически обработан для улучшения его ударопоглощающих свойств.

В одном варианте осуществления указанная часть корпуса и указанный слой сформированы таким образом, что указанный слой приклеен к указанной части корпуса. По меньшей мере часть указанной части корпуса и часть указанного слоя могут быть сформированы как одно целое. Указанная часть корпуса и указанный слой также могут быть полностью сформированы как одно целое.

Указанная часть корпуса и указанный слой могут быть сформированы посредством совместного формования первого полимерного материала и второго полимерного материала. Указанный слой может быть полностью сформирован из второго полимерного материала. Указанная часть корпуса может быть полностью сформирована из первого полимерного материала.

В одном варианте осуществления указанная часть корпуса содержит множество компонентов корпуса, при этом множество компонентов корпуса включает по меньшей мере один первый компонент корпуса, выполненный с возможностью вмещения с соответствием по форме во второй компонент корпуса и для расположения вокруг первого контакта, при этом внутренний объем указанной части корпуса по меньшей мере частично заполнен компонентами, содержащими первый полимерный материал.

Указанный первый компонент корпуса может быть съемным, а обшивка и первый компонент корпуса расположены таким образом, что по меньшей мере часть внутренней области обшивки может быть осмотрена, когда первый компонент корпуса по меньшей мере частично извлечен из обшивки.

В одном варианте осуществления первый полимерный материал заполняет более 70%, 80% или 90% внутреннего объема внутренней части указанной части корпуса. Внутренняя часть может заполнять более чем 90%, 80%, 70%, 60%, 50%, 40%, 30% или 20% внутреннего объема указанной части корпуса.

В одном варианте осуществления указанный слой может окружать часть корпуса. Указанный слой может полностью покрывать часть длины указанной части корпуса. В одном варианте осуществления указанный слой покрывает более чем 60, 70, 80 или 90% от поверхности корпуса, которая при применении не покрыта другим компонентом, таким как часть другого соединительного устройства.

В одном варианте осуществления указанная часть корпуса имеет цилиндрическую форму и определяет цилиндрическую выемку для вмещения первого контакта, и первый полимерный материал заполняет по меньшей мере большую часть объема между цилиндрической выемкой и внешней периферической стенкой указанной части корпуса. Внешняя периферическая стенка имеет толщину от 5 мм до 50 мм. Указанная часть корпуса может иметь цилиндрическую форму и определяет цилиндрическую выемку для вмещения первого контакта, и первый полимерный материал заполняет объем между цилиндрической выемкой и внешней периферической стенкой таким образом, чтобы внешний слой был выполнен с возможностью противодействия сжимающим усилиям и ударным усилиям.

Указанная часть корпуса может быть выполнена с возможностью вмещения одного или более компонентов, помещаемых в объем между цилиндрической выемкой и периферической стенкой. Указанная часть корпуса также может быть выполнена с возможностью вмещения по меньшей мере двух компонентов, которые выполнены с соответствием по форме друг другу и объему между цилиндрической выемкой и периферической стенкой.

В одном варианте осуществления компонент электрического соединения содержит множество электроизоляционных компонентов, выполненных таким образом, чтобы вмещаться в указанную часть корпуса в предварительно определенной ориентации или в ряде ориентаций. Например, первый электроизоляционный компонент может иметь такую форму, чтобы вмещаться во второй электроизоляционный компонент в предварительно определенной ориентации. Например, первый электроизоляционный компонент может иметь выступ определенной формы, при этом второй электроизоляционный компонент имеет соответствующей формы выемку для вмещения выступа первого электроизоляционного компонента, при этом, когда первый электроизоляционный компонент вмещен во второй электроизоляционный компонент, первый и второй электроизоляционные компоненты имеют предварительно определенную ориентацию относительно друг друга.

Кроме того, электроизоляционный компонент может быть выполнен таким образом, чтобы вмещать множество других электроизоляционных компонентов, при этом по меньшей мере один из электроизоляционных компонентов окружает по меньшей мере часть по меньшей мере одного проводника, при этом электрический проводник компонента электрического соединения проникает в него.

Электроизоляционные компоненты могут содержать такие же полимерные материалы, как и указанная часть корпуса, или альтернативно также могут содержать иные полимерные материалы.

В одном варианте осуществления компонент имеет размер, сопоставимый с компонентами электрического соединения на стальной основе, работающими в похожем диапазоне электрической мощности.

В одном варианте осуществления компонент выполнен с возможностью работы при мощности более чем 50 кВт.

В соответствии со вторым аспектом настоящее изобретение обеспечивает способ формирования компонента электрического соединения для машинного кабеля согласно первому аспекту.

Согласно третьему аспекту, настоящее изобретение обеспечивает способ формирования компонента электрического соединения для машинного кабеля, подходящего для передачи мощности с уровнями напряжения большими либо равными 1 кВ, при этом способ включает следующие этапы:

совместное формование первого и второго полимерного материала для формирования части корпуса и слоя, соответственно, вокруг по меньшей мере части указанной части корпуса, при этом первый полимерный материал указанной части корпуса имеет большую жесткость, чем второй полимерный материал указанного слоя, при этом часть корпуса и указанный слой формируют часть обшивки для вмещения по меньшей мере части первого контакта, выполненного с возможностью электрического соединения со вторым контактом; и вмещения первого контакта в часть корпуса.

В одном варианте осуществления этап совместного формования первого и второго полимерного материала для формирования части корпуса и слоя включает окружение всей части корпуса указанным слоем.

В одном варианте осуществления этап совместного формования первого и второго полимерных материалов включает формирование множества компонентов корпуса, при этом множество компонентов корпуса включает по меньшей мере один первый компонент корпуса, вмещаемый с соответствием по форме во второй компонент корпуса и расположенный вокруг первого контакта, при этом внутренний объем указанной части корпуса по меньшей мере частично или преимущественно заполнен компонентами, содержащими первый полимерный материал.

В одном варианте осуществления способ дополнительно включает этап усиления волокнами по меньшей мере одного из первого или второго полимерных материалов.

В одном варианте осуществления способ дополнительно включает этап термической обработки первого полимерного материала. Этап термической обработки первого полимерного материала может включать нагревание материала.

В одном варианте осуществления способ дополнительно включает этап химической обработки первого полимерного материала. Этап химической обработки первого полимерного материала может включать добавление к материалу химической добавки для повышения его жесткости.

В одном варианте осуществления способ дополнительно включает этап термической обработки второго полимерного материала. Этап термической обработки второго полимерного материала может включать нагревание материала выше заданной температуры для улучшения его ударопоглощающих свойств.

В одном варианте осуществления способ дополнительно включает этап химической обработки второго полимерного материала. Первый полимерный материал может содержать добавление к материалу химической добавки для улучшения его ударопоглощающих свойств.

В одном варианте осуществления способ дополнительно включает этап совместного формования первого и второго полимерного материала, включающий:

формирование первого материала литьевым формованием в пресс-форме; и

формирование второго материала путем совместного литьевого формования в указанной пресс-форме; и

охлаждение первого и второго материалов, отлитых в указанной пресс-форме.

В одном варианте осуществления способ дополнительно включает этап совместного формования первого и второго полимерного материала, включающий:

одновременное литье первого и второго материалов в указанную пресс-форму.

Изобретение будет понятно в более полной мере из следующего описания конкретных вариантов осуществления изобретения. Описание выполнено со ссылкой на сопроводительные графические материалы.

КРАТКОЕ ОПИСАНИЕ ГРАФИЧЕСКИХ МАТЕРИАЛОВ

Фиг. 1 — вид в изометрии обшивки компонента соединителя согласно одному варианту осуществления;

Фиг. 2 — вид в поперечном сечении компонента соединителя согласно варианту осуществления;

Фиг. 3 — вид в изометрии части компонента соединителя согласно варианту осуществления;

Фиг. 4 — блок-схема, показывающая этапы способа формирования компонента соединителя согласно варианту осуществления; и

Фиг. 5 — блок-схема, показывающая этапы способа формирования компонента электрического соединения согласно одному варианту осуществления.

ПОДРОБНОЕ ОПИСАНИЕ ОТДЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Варианты осуществления, описанные в настоящем документе, обеспечивают компонент электрического соединения, подходящий для применений при высокой мощности для соединения машинного кабеля. Компонент соединения имеет обшивку для вмещения одного или более электрических контактов или гнезд, которые могут быть соединены с одной или более жилами машинного кабеля. Обшивка соединителя имеет полимерный корпус, который может быть изготовлен в процессе литьевого формования. Полимерная конструкция обшивки компонента соединителя позволяет изготавливать более легкие соединители.

Полимерный материал полимерного корпуса обшивки может иметь первую жесткость и может содержать внешний слой, сформированный из второго полимерного материала, имеющего вторую жесткость, меньшую, чем жесткость первого полимерного материала. Внешний слой снижает передачу внешних ударных усилий на часть корпуса. В некоторых вариантах осуществления внешний полимерный слой покрывает всю внешнюю поверхность указанной части корпуса соединителя.

Варианты осуществления настоящего изобретения имеют значительные преимущества. Применение полимерных материалов может приводить к снижению веса по сравнению с известными соединителями, в основном сформированными из металлических материалов. Также, применение первого полимерного материала, имеющего первую (большую) жесткость улучшает механическую прочность обшивки, а применение второго полимерного материала, имеющего вторую (меньшую) жесткость, обеспечивает упругие свойства компонента соединения.

Прежде всего, согласно Фиг. 1 и 2 показан компонент 10 электрического соединения для машинного кабеля, подходящего для передачи мощности с уровнями напряжения большими либо равными 1 кВ. Компонент электрического соединения имеет обшивку, подходящую для вмещения по меньшей мере части первого контакта (не показан), выполненного с возможностью электрического соединения со вторым контактом. Обшивка имеет часть корпуса, которая в данном варианте осуществления выполнена в виде цилиндрического корпуса 12, содержащего первый полимерный материал, имеющий первую жесткость и слой 14, покрывающий часть цилиндрического корпуса 12. В этом варианте осуществления корпус 12 по существу выполнен из первого полимерного материала. Слой 14 содержит второй полимерный материал со второй жесткостью, меньшей, чем жесткость цилиндрического корпуса 12. Слой 14 позволяет снизить передачу внешнего ударного усилия на цилиндрический корпус 12.

Полимерный материал цилиндрического корпуса 12 является относительно жестким, чтобы, таким образом, корпус 12 мог выдерживать тяжелые нагрузки и механические напряжения, которые могут происходить в окружающей среде, такой как шахты, нефтедобывающие платформы и электростанции. В зависимости от расположения и типа рабочей зоны, в эксплуатационных стандартах могут быть перечислены конкретные требования.

Некоторые части цилиндрического корпуса 12 покрыты слоем 14, содержащим более мягкий полимер, чем цилиндрический корпус 12. В этом варианте осуществления весь слой 14 содержит один и тот же полимерный материал. Более мягкий состав слоя 14 улучшает ударное сопротивление и сопротивление истиранию цилиндрического корпуса 12. В некоторых случаях жесткость полимерного материала корпуса 12 может приводить к хрупкости и, следовательно, часть корпуса 12 может быть подвержена повреждению тяжелыми ударными нагрузками. Слой 14 снижает вероятность такого повреждения.

В этом варианте осуществления корпус 12 содержит полимерный материал, например, полимерный материал высокой плотности или твердый каучук. В зависимости от конкретного применения и конструктивного требования, корпус 12 может содержать один или более полимерных материалов, и может, например, содержать комбинацию вышеперечисленных полимерных материалов, которые могут быть также усилены волокнами/стеклом.

В этом варианте осуществления слой 14 содержит усиленный волокнами термопластичный полиуретан (TPU). В зависимости от применения соединителя, полимерные материалы подвергают термической или химической обработке для изменения структурных и механических свойств. Например, первый полимерный материал корпуса 12 термически обрабатывают для повышения жесткости посредством нагревания материала во время производственного процесса. Также в полимерные материалы корпуса 12 и слоя 14 может быть введена химическая добавка для изменения их структурных и механических свойств.

Часть 12 корпуса и слой 14 сформированы таким образом, чтобы указанный слой был приклеен к указанной части корпуса. Для улучшения эффективности производства корпус 12 и слой 14 сформированы посредством совместного формования первого полимерного материала и второго полимерного материала в одной пресс-форме.

Далее, согласно Фиг. 2 показан вид в поперечном сечении компонента 10 соединителя. На этой фигуре показаны дополнительные компоненты корпуса 12, такие как кольцо 16 для зажима кабеля и модуль 18 контакта. Эти компоненты могут содержать такие же полимерные материалы, как и корпус 12, или альтернативно также могут содержать иные полимерные материалы. В этом варианте осуществления модуль 18 контакта содержит оболочку из TPU и более твердую сердцевину из PU пены.

На Фиг. 3 показан вид другого компонента корпуса 12, муфты 20, которая полностью покрыта слоем 14.

Различные компоненты корпуса 12 вмещены с соответствием по форме в цилиндрическую оболочку корпуса 12 и вмещены с соответствием по форме друг в друга с частичным заполнением внутреннего объема корпуса 12 с целью улучшения конструктивной целостности и сопротивления компонента соединителя.

В некоторых вариантах осуществления компоненты заполняют большую часть части цилиндрического объема внутри цилиндрической оболочки части корпуса 12. Цилиндрическая часть может заполнять более 90%, 80% 70%, 60%, 50%», 40%), 30% или 20% внутреннего пространства указанной части 12 корпуса и может быть сконструирована для предоставления опоры для внешней периферической стенки указанной части корпуса с целью улучшения ударного сопротивления соединителя. В описанном варианте осуществления внешняя периферическая стенка имеет толщину более 5 мм. В зависимости от свойства первого полимера, в альтернативных вариантах осуществления внешняя периферическая стенка может иметь толщину от 5 мм до 50 мм.

В одном варианте осуществления компонент 10 электрического соединения содержит множество электроизоляционных компонентов, выполненных таким образом, чтобы вмещаться в указанный корпус 12 в предварительно определенной ориентации или в ряде ориентаций. Например, первый электроизоляционный компонент может иметь такую форму, чтобы вмещаться во второй электроизоляционный компонент в предварительно определенной ориентации. Например, первый электроизоляционный компонент может иметь выступ определенной формы, при этом второй электроизоляционный компонент имеет соответствующей формы выемку для вмещения выступа первого электроизоляционного компонента, при этом, когда первый электроизоляционный компонент вмещен во второй электроизоляционный компонент, первый и второй электроизоляционные компоненты имеют предварительно определенную ориентацию относительно друг друга.

Кроме того, электроизоляционный компонент может быть выполнен таким образом, чтобы вмещать множество других электроизоляционных компонентов, при этом по меньшей мере один из электроизоляционных компонентов окружает по меньшей мере часть по меньшей мере одного проводника, при этом электрический проводник компонента электрического соединения проникает в него.

Электроизоляционные компоненты могут содержать такие же полимерные материалы, как и корпус 12, или альтернативно также могут содержать иные полимерные материалы.

Один из электроизоляционных компонентов может быть съемным, а обшивка и съемный компонент расположены таким образом, что по меньшей мере часть внутренней области обшивки может быть осмотрена, когда съемный компонент по меньшей мере частично извлечен из обшивки.

Согласно Фиг. 4 показана блок схема 500 с этапами способа формирования компонента электрического соединения согласно одному варианту осуществления. Полимерные материалы, применяемые для изготовления компонента, могут быть подвергнуты химической обработке, термической обработке, или усилены волокнами до или во время процесса формования. Два полимерных материала могут быть добавлены в формующее устройство вместе и совместно сформованы (этап 505) для формирования части корпуса, содержащей первый полимерный материал, и при этом слой, содержащий второй полимерный материал, может быть расположен на всей указанной части корпуса или на ее части. Дополнительные части корпуса компонента соединителя затем могут быть сформованы и впоследствии вмещены друг в друга с соответствием по форме. На этапе 510 электрические контакты помещают в указанную часть корпуса.

В альтернативном варианте осуществления первый и второй полимерный материал могут быть сформированы в формующем устройстве на разных этапах процесса формования и соответствующая температурная и/или химическая обработка может применяться к двум типам полимерных материалов во время процесса формования. Этап совместного формования первого и второго полимерного материала для формирования части корпуса и слоя может быть выполнен относительно всей части корпуса с указанным слоем.

Согласно Фиг. 5 показана дополнительная блок схема 600 с этапами способа формирования компонента электрического соединения согласно одному варианту осуществления. На этапе 605 усиливают волокнами по меньшей мере один из первого и второго полимерных материалов, на этапе 610 эти материалы подвергают химической или термической обработке. Процесс формования выполняют для каждого компонента части корпуса посредством литья полимерных материалов в пресс-форму и охлаждения указанных материалов (этапы 615-630). Компоненты частей корпуса затем вмещают друг в друга с соответствием по форме, и электрические контакты помещают в компонент (этап 640).

Специалистам в данной области будет понятно, что множество вариаций и/или модификаций может быть выполнено в отношении изобретения, как показано в конкретных вариантах осуществления, без выхода за пределы объема и сути изобретения в его широком смысле. Таким образом, настоящие варианты осуществления следует рассматривать во всех отношениях как иллюстративные и не ограничивающие.







Продольный электрический соединитель — Большая Энциклопедия Нефти и Газа, статья, страница 1

Продольный электрический соединитель

Cтраница 1


Продольные электрические соединители выполняют гибкими проводами марки МГГ общим сечением не меньшим, чем у соединяемых проводов. На рис. 126 показан продольный соединитель, выполненный одним проводом, в необходимых случаях монтируют два провода.  [2]

Разрядник подключают к продольному электрическому соединителю, а при его отсутствии к дополнительному электрическому соединителю. Длину электрического соединителя выбирают достаточной для подключения его к тросу разрядника.  [4]

Где и как устанавливают продольные электрические соединители.  [6]

Для обеспечения надежного электрического соединения между проводами сопрягаемых участков устанавливают продольные электрические соединители.  [8]

На дорогах с интенсивной электрической тягой из-за указанных выше причин шлейфы разъединителей и продольные электрические соединители из проводов МГ-70, МГ-95, МГ-120 через 15 — 20 лет вышли из строя и потребовали замены, велико было при этом и число отгораний таких проводов в болтовых соединениях.  [9]

Одновременно с увеличением сечения контактной сети производят увеличение сечения питающих линий, всех продольных электрических соединителей, шлейфов секционных разъединителей и обводов в искусственных сооружениях и во всех других местах.  [11]

После определения места пересечения проводов и монтажа фиксаторов окончательно регулируют контактные провода по высоте, устанавливают ограничительную трубку 6 и продольный электрический соединитель.  [13]

Регулировка сопряжений анкерных участков включает следующие работы: фиксирование положения несущих тросов по высоте и по горизонтали, выправку и выкрутку контактного провода, установку на нем струновых зажимов, регулировку по высоте рабочих и анкеровочных ветвей цепной подвески и монтаж продольных электрических соединителей. Кроме перечисленных работ, выполняют подвеску компенсированных несущих тросов на роликах, а при изолирующих сопряжениях производят врезку изоляторов.  [14]

Ко всем поперечным соединителям присоединяют дополнительные отрезки провода МГГ-95. На сопряжениях анкерных участков устанавливают дополнительные продольные электрические соединители в соответствии с общим сечением контактной подвески. Кроме того, увеличивают общее сечение шлейфов секционных разъединителей.  [15]

Страницы:      1    2

Поперечный электрический соединитель контактной сети



Полезная модель относится к железнодорожному транспорту, а именно к устройствам для крепления контактных проводов, находящихся под напряжением, к несущим тросам.

Целью полезной модели является повышение качества токосъема за счет обеспечения равномерной эластичности контактной подвески в месте крепления поперечного соединителя.

Указанная цель достигается тем, что известный поперечный электрический соединитель контактной сети дополнен Г-образным рычагом, одна сторона которого закреплена с помощью соединительного зажима на несущем тросе, а другая соединена посредством звеньевой струны и струновых зажимов с контактным проводом, при этом упомянутый Г-образный рычаг расположен в плоскости, угол наклона которой по отношению к плоскости контактной подвески находится в диапазоне от 90 до 120 градусов, а ось вращения Г-образного рычага совпадает с осью несущего троса.

Полезная модель относится к железнодорожному транспорту, а именно к устройствам для крепления контактных проводов, находящихся под напряжением, к несущим тросам.

Наиболее близким к заявленному является поперечный электрический соединитель контактной сети, состоящий из отрезка троса, расположенного полукольцом, который одним концом крепится с помощью соединительного зажима на несущем тросе, а другим с помощью питающего зажима к контактному проводу (Контактная сеть и воздушные линии. Нормативно-методическая документация по эксплуатации контактной сети и высоковольтным воздушным линиям: Справочник. Департамент электрификации и электроснабжения Министерства путей сообщения Российской Федерации. М.: Трансиздат, 2001. 512 с.).

К недостаткам известного поперечного электрического соединителя можно отнести отсутствие устройства компенсации нелинейной эластичности, передаваемой на контактную подвеску поперечным соединителем в месте его крепления, а также сложность его правильного крепления и регулировки в соответствии с проектом. При этом эластичность контактной подвески в месте установки поперечного соединителя имеет нелинейный характер, поэтому значительные отжатия контактных проводов в зоне крепления поперечного соединителя токоприемником негативно сказываются на износе контактных пластин и проводов, вызывая удары, поджоги и местный износ устройств токосъема.

Рассмотренных недостатков лишен предлагаемый поперечный электрический соединитель контактной сети.

Целью полезной модели является повышение качества токосъема за счет обеспечения равномерной эластичности контактной подвески в месте крепления поперечного соединителя.

Указанная цель достигается тем, что известный поперечный электрический соединитель контактной сети, состоящий из отрезка троса, расположенного полукольцом, который одним концом крепится с помощью соединительного зажима на несущем тросе, а другим с помощью питающего зажима к контактному проводу, дополнен Г-образным рычагом, одна сторона которого закреплена с помощью соединительного зажима на несущем тросе, а другая соединена посредством звеньевой струны и струновых зажимов с контактным проводом, при этом упомянутый Г-образный рычаг расположен в плоскости, угол наклона которой по отношению к плоскости контактной подвески находится в диапазоне от 90 до 120 градусов, а ось вращения Г-образного рычага совпадает с осью несущего троса.

На фиг.1 изображен предложенный поперечный электрический соединитель контактной сети, вид спереди; на фиг.2 — то же, вид сбоку.

Поперечный электрический соединитель контактной сети состоит из отрезка троса 1, расположенного полукольцом, который одним концом крепится с помощью соединительного зажима 2 на несущем тросе 3, а другим с помощью питающего зажима 4 к контактному проводу 5. Поперечный соединитель дополнен Г-образным рычагом 6, одна сторона которого закреплена с помощью соединительного зажима 2 на несущем тросе 3, а другая соединена посредством звеньевой струны 7 и струновых зажимов 8 с контактным проводом 5, при этом упомянутый Г-образный рычаг 6 расположен в плоскости, угол наклона которой по отношению к плоскости контактной подвески находится в диапазоне от 90 до 120 градусов, а ось вращения Г-образного рычага 6 совпадает с осью несущего троса 3.

Устройство работает следующим образом.

Г-образный рычаг 6 крепится к несущему тросу с помощью питающего зажима 4 таким образом, чтобы обеспечить скручивание несущего троса 3 вокруг своей оси, создавая вращающий момент в вертикальном направлении. Длина рычага 6 и звеньевой струны 7 определяется расчетным путем.

При нажатии токоприемника на контактный провод 5 за счет вращающего момента, создаваемого несущим тросом 3, происходит поворот рычага 6 в вертикальном направлении и тем самым обеспечивается беспрепятственное перемещение контактного провода 5 вверх.

Подбор параметров предлагаемой конструкции поперечного соединителя позволяет обеспечить равномерную его эластичность во всем диапазоне перемещений контактного провода 5, что значительно улучшает эластичность контактной подвески в целом.

Использование предложенного поперечного соединителя предполагается в местах локального выравнивания эластичности контактной подвески, требуемых особого внимания (воздушные стрелки, сопряжения, средние анкеровки и т. д.). Поэтому настройка данного поперечного соединителя не будет вызывать значительных трудностей в процессе эксплуатации.

Поперечный электрический соединитель контактной сети, состоящий из отрезка троса, расположенного полукольцом, который одним концом крепится с помощью соединительного зажима на несущем тросе, а другим — с помощью питающего зажима к контактному проводу, отличающийся тем, что он дополнен Г-образным рычагом, одна сторона которого закреплена с помощью соединительного зажима на несущем тросе, а другая соединена посредством звеньевой струны и струновых зажимов с контактным проводом, при этом упомянутый Г-образный рычаг расположен в плоскости, угол наклона которой по отношению к плоскости контактной подвески находится в диапазоне от 90 до 120°, а ось вращения Г-образного рычага совпадает с осью несущего троса.

Электрический разъем

Электрический соединитель — это электромеханическое устройство для соединения электрических цепей в качестве интерфейса с использованием механического узла. Разъемы состоят из вилок (вилка) и гнезда (розетка). Соединение может быть временным, например, для портативного оборудования, требовать инструмента для сборки и снятия или служить постоянным электрическим соединением между двумя проводами или устройствами. Адаптер можно использовать для эффективного соединения разнородных разъемов.

Существуют сотни типов электрических разъемов. Разъемы могут соединять два отрезка гибкого медного провода или кабеля или подсоединять провод или кабель к электрическому зажиму.

В вычислительной технике электрический соединитель может также называться физическим интерфейсом (сравните физический уровень в модели сети OSI). Кабельные вводы, известные как кабельные соединители в США, соединяют провода с устройствами механически, а не электрически, и отличаются от быстроразъемных соединений, выполняющих последнее.

Содержание

1 Свойства электрических разъемов

1.1 Ключ

1.2 Запорные механизмы

2 типа электрических разъемов

2.1 Клеммные колодки

2.2 Посты

2.3 Обжимные соединители

2.4 Разъемы для снятия изоляции

2,5 Штекерные разъемы

2.6 Соединители компонентов и устройств

2.7 Соединитель лезвия

2,8 Кольцевые и плоские клеммы

3 Обычно используемые разъемы

3.1 разъем 8P8C

3.2 Сверхминиатюрные разъемы D

3.3 Разъемы USB

3.4 Разъемы питания

3.5 Радиочастотные соединители

3,6 Разъемы постоянного тока

3,7 Гибридные разъемы

3.8 Банан

3.9 Барьерная планка / проушина для лопаты

3.10 Обжим

3.11 Зажим Alligator / Crocodile

3.12 Винтовой зажим

3.13 Телефон

3.14 Тройник

3,15 Аудио и видео

3.16 Компьютер

3,17 Автомобильная промышленность

4 электрических кабеля

4. 1 Прекращение действия и пол

4.2 Электромонтаж и распиновка

Свойства электрических соединителей

Электрические соединители

характеризуются схемой расположения выводов и физической конструкцией, размером, контактным сопротивлением, изоляцией между контактами, прочностью и устойчивостью к вибрации, устойчивостью к проникновению воды или других загрязняющих веществ, устойчивостью к давлению, надежностью, сроком службы (количество операций подключения / отключения до выхода из строя), а также простоту подключения и отключения.

Они могут быть снабжены ключами для предотвращения вставки в неправильной ориентации, соединения неправильных контактов друг с другом и иметь механизмы блокировки, чтобы гарантировать, что они полностью вставлены и не могут ослабнуть или выпасть. Некоторые разъемы сконструированы таким образом, что определенные контакты входят в контакт раньше других, когда вставляются, и ломаются первыми при отсоединении; это защищает цепи, обычно в разъемах, которые подают питание, например подключение защитного заземления в первую очередь и правильная последовательность подключений в приложениях с горячей заменой.

Обычно желательно, чтобы соединитель легко распознавался визуально, быстро собирался, требовал только простых инструментов и был недорогим. В некоторых случаях производитель оборудования может выбрать разъем специально, потому что он несовместим с разъемами из других источников, что позволяет контролировать то, что может быть подключено. Ни один соединитель не обладает всеми идеальными свойствами; увеличение количества типов является отражением различных требований.

Фреттинг — это распространенный вид отказа электрических разъемов, который не был специально разработан для его предотвращения.

Ключ

Многие разъемы снабжены ключами, с некоторыми механическими компонентами, которые предотвращают стыковку, за исключением правильно ориентированного совпадающего разъема. Это можно использовать для предотвращения неправильных или повреждающих соединений, либо предотвращения повреждения контактов из-за заклинивания под неправильным углом или установки в неправильно подогнанные вилки, либо для предотвращения повреждения соединений, например, подключения аудиокабеля к розетке. Например, разъемы XLR имеют выемку для обеспечения правильной ориентации, в то время как штекеры Mini-DIN имеют пластиковый выступ, который входит в соответствующее отверстие в розетке и предотвращает сдвигание различных разъемов вместе (они также имеют металлическую юбку с выемками для обеспечения вторичная манипуляция).

Разъем XLR с выемкой для совмещения.

4-контактный кабель Mini-DIN S-Video: выемки служат для обозначения ключей.

Запорные механизмы

Некоторые корпуса разъемов имеют фиксирующие механизмы для предотвращения случайного отсоединения или плохой герметизации. Конструкции запорного механизма включают запорные рычаги различных типов, винтовые запоры, а также рычажные или байонетные запоры. В зависимости от требований к применению, корпуса с фиксирующими механизмами могут быть испытаны в различных имитационных условиях окружающей среды, включая физические удары и вибрацию, водяные брызги, пыль и т. Д. для обеспечения целостности электрического подключения и уплотнений корпуса.

Типы электрических разъемов

Клемма — это простой тип электрического разъема, который соединяет два или более проводов с одной точкой подключения. Проволочные гайки — еще один тип одноточечных соединителей.

Клеммные колодки

Клеммные колодки

(также называемые клеммными колодками или полосками) предоставляют удобные средства для подключения отдельных электрических проводов без сращивания или физического соединения концов.Обычно они используются для подключения проводки между различными элементами оборудования внутри корпуса или для соединения отдельных элементов в корпусе. Поскольку клеммные колодки доступны для широкого диапазона размеров проводов и количества клемм, они являются одним из наиболее гибких типов электрических разъемов. Некоторые недостатки заключаются в том, что подключать провода сложнее, чем просто вставить кабель, а клеммы обычно не очень хорошо защищены от контакта с людьми или посторонними проводящими материалами.

К клеммным колодкам одного типа можно подключать провода, подготовленные только путем снятия изоляции с конца (снятия изоляции). Другой тип подходит для проводов с кольцевыми или плоскими наконечниками, обжатыми на проводах. Клеммные колодки, установленные на печатной плате (PCB), позволяют подключать отдельные провода к печатной плате. Установленные на печатной плате клеммные колодки припаяны к плате, но они доступны в раздвижной версии, которая позволяет отсоединять соединяющую провода половину блока от части, которая припаяна к печатной плате.

Клеммные колодки различных типов.

Посты

Адаптер для переплета (красный и черный).

Общий тип соединителя, который просто привинчивает или зажимает неизолированный провод к стойке; такие разъемы часто используются в электронном испытательном оборудовании и аудио. Многие, но не все стержни для крепления также подходят для подключения банановой вилки.

Соединители обжимные

Тип беспаечного соединения.

Разъемы смещения изоляции

Поскольку снятие изоляции с проводов занимает много времени, во многих разъемах, предназначенных для быстрой сборки, используются разъемы со смещением изоляции, так что изоляцию с провода не нужно снимать. Обычно они имеют форму вилкообразного отверстия в выводе, в которое вдавливается изолированный провод и которое прорезает изоляцию для контакта с проводником внутри. Чтобы эти соединения надежно выполнялись на производственной линии, используются специальные инструменты, которые точно контролируют силы, прилагаемые во время сборки.При правильной сборке полученные концевые заделки являются газонепроницаемыми и прослужат весь срок службы изделия. Типичным примером является многожильный плоский ленточный кабель, используемый в дисководах компьютеров; подключение каждого из множества (примерно 40) проводов по отдельности будет медленным и подверженным ошибкам, но соединитель смещения изоляции может заделать все провода (буквально) за один ход. Еще одно очень распространенное применение — это так называемые punch-down блоки, используемые для оконечной телефонной проводки.

Соединители смещения изоляции обычно используются с небольшими проводниками для передачи сигналов и низкого напряжения.Силовые проводники с током более нескольких ампер более надежно заканчиваются с помощью других средств, хотя напрессованные соединители с возможностью горячей замены находят некоторое применение в автомобильной промышленности в качестве дополнения к существующей проводке.

Штекерные соединители

Штекерные и розеточные соединители обычно состоят из вилки (обычно штыревые контакты) и розетки (обычно гнездовые контакты), хотя существуют гермафродитные соединители, такие как оригинальный соединитель LAN Token Ring IBM.Вилки обычно имеют один или несколько штифтов или штырей, которые вставляются в отверстия в ответном гнезде. Соединение между сопрягаемыми металлическими частями должно быть достаточно плотным, чтобы обеспечить хорошее электрическое соединение и замыкание цепи. При работе с многополюсными разъемами полезно иметь схему выводов, чтобы идентифицировать провод или узел цепи, подключенный к каждому контакту.

Штекер марки Amphenol

Гнездовой разъем VGA

Джек обычно относится к разъему, часто с электрическим контактом или розеткой, и является «более фиксированным» разъемом пары разъемов.Штекер обычно относится к подвижному соединителю, часто (но не всегда) с штыревым электрическим контактом или штырем, и является подвижным (менее фиксированным) соединителем пары соединителей.

Некоторые типы разъемов могут содержать как штыревые, так и гнездовые соединения.

Гнездо правильно описывается как соединитель, который предназначен для закрепления на поверхности переборки или ограждения; «Стационарный (более фиксированный) соединитель пары ответных соединений должен иметь обозначение J или X», где J означает гнездо. Его аналог, «вилка», предназначен для присоединения к проводу, кабелю или съемному электрическому узлу; «Подвижный (менее фиксированный) соединитель сопряженной пары должен быть обозначен P», где P означает штекер. Это соглашение в настоящее время определено в ASME Y14.44-2008, который является текущим активно поддерживаемым продолжением отозванного IEEE 200-1975; Стандарт IEEE 200-1975 был основан на давно отмененном стандарте MIL-STD-16, который восходит как минимум к 1950-м годам, что подчеркивает наследие этого соглашения об именах разъемов. IEEE 315-1975 работает вместе с ASME Y14.44-2008 для определения ссылок J, P и X.

Вилка правильно описывается как разъем, который предназначен для присоединения к проводу, кабелю или съемному электрическому узлу: «Подвижный (менее фиксированный) разъем сопряженной пары должен иметь обозначение P», где P означает вилку.

Термин «домкрат» встречается в нескольких связанных терминах:

  • «Зарегистрированный разъем» в разъемах RJ11, RJ45 и подобных, и включает в себя модульные разъемы, используемые в современных телефонных системах и компьютерных сетевых интерфейсах (например, «разъем Ethernet»).
  • Телефонная розетка на ручных телефонных коммутаторах, которая представляет собой розетку, подходящую к оригинальной телефонной вилке 1/4 «. Эта открытая рамка с разомкнутой цепью принимает 1/4″ монофонические телефонные вилки.
  • Штекерное гнездо 1/4 дюйма, обычное для многих электронных устройств, в двухпроводной конфигурации с наконечником-втулкой (TS) или трехпроводным наконечником-кольцом-втулкой (TRS).
  • Гнездо RCA, также известное как «гнездо фонокорректора», обычное для бытовой электроники.
  • Гнездо EIAJ предназначено для бытовых приборов, требующих напряжения менее 18,0 В.

Если в описании указан диаметр, термин относится к гнезду, которое соответствует диаметру штекера. Например:

  • Домкрат 6,35 мм или 1/4 дюйма
  • Миниатюрный разъем 3,5 мм (1/8 дюйма)
  • сверхминиатюрный, 2,5 мм (3/32 дюйма)

Разъем для наушников (или наушников) обычно является одним из трех стандартных размеров 3-проводных разъемов TRS для наушников, но этот термин может относиться к любому разъему, используемому для этой цели.

Коннекторы для узлов и устройств

Коммутационный модуль на мощных транзисторах с большими винтовыми соединителями и маленькими обжимными «Fast-on» соединителями

Электрические и электронные компоненты и устройства иногда имеют штекерные разъемы или клеммные колодки, но чаще встречаются отдельные винтовые клеммы и быстроразъемные или быстроразъемные клеммы. Небольшие компоненты имеют неизолированные выводы для пайки. Их изготавливают методом литья.

Соединитель ножа

Плоский соединитель — это тип однопроволочного соединения с использованием плоского токопроводящего ножа, который вставляется в гнездо для ножей.Обычно и соединитель лезвия, и гнездо лезвия имеют провода, прикрепленные к ним либо через провод к лезвию, либо через обжим лезвия к проводу. В некоторых случаях лезвие является неотъемлемой частью компонента (например, переключателя или динамика), и гнездо для лезвия надвигается на лезвие для образования соединения.

Распространенным типом плоских соединителей является «клемма Faston». Хотя Faston является товарным знаком TE Connectivity (ранее Tyco Electronics), он стал широко использоваться.Разъемы Faston бывают «папа» и «мама». Они широко используются с 1970-х годов.

Разъемы Blade (нижняя половина фото). Кольцевые и лопаточные клеммы (верхняя половина).

Кольцевые и плоские клеммы

Разъемы в верхнем ряду изображения известны как кольцевые клеммы и плоские клеммы (иногда называемые вилочными или разъемными кольцевыми клеммами). Электрический контакт обеспечивается плоской поверхностью кольца или лопаты, а механически они крепятся, пропуская через них винт или болт.Форм-фактор плоской клеммы облегчает выполнение соединений, поскольку винт или болт можно оставить частично завинченным при снятии или установке плоской клеммы. Их размеры можно определить по размеру проводящего провода AWG и обозначению диаметра винта / болта.

Соединители типа «кольцо» на концах проводов обычно продаются партиями.

Обычно используемые соединители

Разъем 8P8C

8P8C Разъем обжат на кабель

8P8C — это сокращение от «восемь позиций, восемь проводников», и поэтому модульный соединитель 8P8C (вилка или гнездо) представляет собой модульный соединитель с восемью позициями, каждый из которых содержит проводники.Разъем, вероятно, наиболее известен тем, что он используется в Ethernet и широко используется в кабелях CAT5.

Модульные штекеры и гнезда 8P8C выглядят очень похоже на штекеры и гнезда, используемые для вариантов RJ45, зарегистрированных FCC, хотя указанное гнездо RJ45 несовместимо с модульными штекерными соединителями 8P8C. Он не использует все восемь проводов (а только два из них для проводов плюс два для подключения программирующего резистора) и не подходит для 8P8C, потому что настоящий RJ45 имеет «ключ».

Сверхминиатюрные разъемы D

Штекер DE-9.

Сверхминиатюрный электрический разъем D обычно используется для последовательного порта RS-232 на модемах и IBM-совместимых компьютерах. Сверхминиатюрный разъем D используется во многих различных приложениях, в компьютерах, телекоммуникациях, а также в контрольно-измерительных приборах. Несколько примеров — мониторы (MGA, CGA, EGA), джойстики и мыши Commodore 64, MSX, Apple II, Amiga и Atari, а также игровые консоли, такие как Atari и Sega.

Другими вариантами D-сверхминиатюрного разъема являются D-сверхминиатюрный разъем Positronic, который имеет опцию контакта с закрытым входом PosiBand, сплошные механически обработанные контакты, варианты контактов термопары, обжим и монтаж на печатную плату.; и Positronic Combo D-subminiature, которые имеют контактную систему с большой площадью поверхности (LSA), которая обеспечивает низкое контактное сопротивление и экономит энергию, а также возможности последовательного сопряжения.

Разъемы USB

Штекер USB серии A

Универсальная последовательная шина — это стандарт последовательной шины для сопряжения устройств, основанный в 1996 году. В настоящее время он широко используется на ПК, Apple Macintosh и многих других устройствах. Существует несколько типов USB-разъемов, и некоторые из них были добавлены по мере развития спецификации.Чаще всего используется вилка (вилка) серии «A» на периферийных устройствах, когда кабель прикреплен к периферийному устройству. Если к периферийному устройству не прикреплен кабель, периферийное устройство всегда должно иметь разъем USB «B». В этом случае потребуется штекер USB «A» к кабелю с разъемом USB «B». Разъемы USB «A» всегда используются на главном ПК, а разъемы USB «B» — на периферийных устройствах. Это 4-контактный разъем, окруженный экраном. Есть несколько других используемых разъемов, вилка и розетка mini-A, mini-B и mini-AB (добавлены в приложении On-The-Go к USB 2.0 Спецификация).

Разъемы питания

Штекерный разъем IEC 60320 C14 для монтажа на панели, предназначенный для подключения к сети переменного тока

Силовые разъемы должны защищать людей от случайного контакта с проводниками под напряжением. Силовые разъемы часто включают в себя защитное заземление, а также силовые провода. В более крупных размерах эти соединители также должны безопасно сдерживать любую дугу, возникающую при отключении цепи под напряжением, или могут потребовать блокировки для предотвращения размыкания цепи под напряжением.

Socket — это общий термин в британском английском, но существует множество распространенных альтернатив для бытовых разъемов, включая розетку, розетку, настенную розетку и розетку.

«Розетка» и «розетка» распространены в американском английском для бытовых разъемов, иногда с такими классификаторами, как настенная розетка, электрическая розетка и электрическая розетка.

Радиочастотные соединители

Штекерный разъем BNC, 50 Ом

Разъемы

, используемые на радиочастотах, не должны изменять импеданс линии передачи, частью которой они являются, в противном случае это приведет к отражению сигнала и потерям. Радиочастотный соединитель не должен пропускать внешние сигналы в цепь и должен предотвращать утечку энергии из цепи. На более низких радиочастотах можно с успехом использовать простые соединители, но по мере увеличения радиочастоты эффекты линии передачи становятся более важными, с небольшими вариациями импеданса соединителей, заставляющих сигнал отражаться от соединителя, а не проходить через него. В диапазоне УВЧ и выше для уменьшения потерь обычно применяется серебряное покрытие разъемов. Общие типы радиочастотных разъемов используются для телевизионных приемников, двусторонней радиосвязи, некоторых устройств Wi-Fi со съемными антеннами, а также промышленных или научных измерительных приборов, использующих радиочастоты.

Разъемы постоянного тока

Разъем постоянного тока — это электрический разъем для подачи питания постоянного тока (DC). Для портативных бытовых электронных устройств часто используется коаксиальный разъем питания, но также существуют многие другие типы разъемов.

Разъемы гибридные

Гибридные разъемы имеют корпуса со вставками, которые позволяют смешивать различные типы разъемов, например, упомянутые выше. Эти кожухи могут также позволять смешивать электрические и неэлектрические интерфейсы, примерами последних являются соединители пневматической линии и соединители оптического волокна.Поскольку гибридные соединители имеют модульную природу, они, как правило, упрощают сборку, ремонт и будущие модификации. Они также позволяют создавать композитные кабельные сборки, которые могут сократить время установки оборудования за счет уменьшения количества отдельных сборок кабелей и разъемов.

Банан

Разъемы типа «банан»

используются для подключения одиночных проводов к электрическому оборудованию. Их часто используют с испытательным оборудованием.

Барьерная планка / проушина для лопаты

Разъем, который фиксирует металлическую лопатку на клемме, скручивая их вместе.

Обжим

Обжимные соединители могут использоваться для быстрых и фрикционных соединений в приложениях постоянного тока, где соединения постоянно прерываются.

Зажим Alligator / Crocodile

Разъемы типа «крокодил»

часто используются в качестве временных измерительных проводов.

Винтовой зажим

Винтовой зажим — это тип электрического соединителя, в котором провод удерживается затяжкой винта.

Телефон

Телефонные разъемы можно использовать в качестве разъемов в микрофонных кабелях и для низковольтных и слаботочных приложений.

Тройник

Тройник — это электрический соединитель, соединяющий три кабеля вместе.

Аудио и видео

Разъемы

RCA можно использовать в аудиоподключениях.

Разъем DIN подходит для многожильных проводов для соединения аудио- и компьютерных аксессуаров.

Компьютер

Автомобильная промышленность

Порты бортовой диагностики стандартизированы во многих юрисдикциях.

Электрические кабели

Окончание и пол

При использовании для заделки кабелей в некоторых приложениях оба конца кабеля завершаются с использованием идентичных разъемов (обычно вилка), как в телефонных кабелях с зарегистрированным разъемом или в сетевых кабелях Ethernet с витой парой, в то время как в других приложениях оба конца оконцовываются по-разному, либо с вилкой и розеткой одного и того же разъема (как в удлинителе), концы которых могут быть соединены друг с другом в петлю, либо с несовместимыми разъемами в переходном кабеле.

Электромонтаж и распиновка

Перекрестный кабель Ethernet с подключением на каждом конце

Когда кабель заканчивается разъемом, различные провода кабеля подключаются к контактам (штырям) разъема. Наиболее распространенными методами соединения контактов с отдельными проводами являются пайка, смещение изоляции, прокалывание изоляции, винтовой зажим, осевой винтовой зажим, зажим в клетке, обжатие, заделка под давлением и наматывание проводов.Некоторые из этих методов подключения можно выполнить без специальных инструментов. Другие методы, требующие специального инструмента, позволяют собрать разъемы кабеля намного быстрее и надежнее, а также упростить ремонт.

Если в кабеле есть определенные провода (например, цветные провода кабеля Ethernet в TIA / EIA-568-B), то порядок, в котором провода разных цветов подключаются к разным контактам разъема, определяет схему подключения. Различные способы подключения пронумерованных контактов разъема на двух концах кабеля создают разные сборки, которые могут выглядеть одинаковыми, но вести себя по-разному.

Если оба конца кабеля имеют одинаковый разъем, или версии разъема «папа» и «мама», или даже аналогичные разъемы (например, RJ11 и BS 6312, оба из которых часто имеют 6P4C (6 позиций и 4 контакта)), существует понятие прямого и перекрестного кабеля:

  • В прямом кабеле контакты на одном конце точно соответствуют соответствующим контактам на другом конце (контакт 1 — контакт 1, контакт 2 — контакт 2 и т. Д.).
  • Использование одной и той же проводки (провод заданного цвета подключается к контакту с заданным номером, одинаковый на обоих концах) на каждом конце дает прямой кабель.

В перекрестном кабеле контакты не соответствуют друг другу; Чаще всего в перекрестных кабелях некоторые кабели меняются местами, что означает, что если контакт 1 на одном конце переходит к контакту 2 на другом конце, то контакт 2 на первом конце идет к контакту 1 на втором конце, а не к контакту 3 или какому-либо другому. Другое: такие перекрестные кабели симметричны, что означает, что они работают одинаково независимо от того, каким образом вы их подключаете (если вы перевернете кабель, он все равно соединит те же контакты, что и раньше).

Использование разной проводки (провод заданного цвета подключается к одному штырю с номером на одном конце и к штырю с другим номером на другом) на каждом конце дает перекрестный кабель.

Хорошо известным перекрестным кабелем является перекрестный кабель Ethernet, который используется для преобразования оконечной нагрузки T568A и T568B.

Конкретно важно не «какой контакт соответствует какому проводу», а «какой контакт на одном разъеме соответствует какому контакту на другом разъеме»: чтобы проиллюстрировать различие, прямые кабели T568A и прямые кабели T568B электрически идентичны : контакт 1 на одном конце соответствует контакту 1 на другом конце, хотя в T568A их соединяет провод с зелеными / белыми полосами, а в T568B — провод с оранжевыми / белыми полосами, который их соединяет.Однако кабель с T568A на одном конце и T568B на другом является перекрестным кабелем.

Название «сквозной» наводит на размышления, но немного вводит в заблуждение: если у одного есть ленточный кабель, так что все провода на самом деле прямые и выстроены в линию, выводы на двух концах являются зеркалом друг друга: крайний левый провод на одном конце — это крайний правый провод на другом.

Источник: www.wikipedia.com

Основы электрических разъемов

Электрические разъемы имеют решающее значение для работы почти всех транспортных средств, промышленного оборудования, электрических и электронных устройств. Важно, чтобы разъемы работали должным образом, чтобы предотвратить короткое замыкание и дугу, которые могут повредить ваше оборудование и вызвать сбой.

Существуют разные типы разъемов для разных приложений. Знание того, какой разъем использовать для вашего приложения, гарантирует, что вы создадите надежное электрическое соединение. В долгосрочной перспективе это сэкономит ваше время и деньги за счет сокращения времени простоя оборудования. Клеммы

Клеммы — это базовые разъемы, соединяющие два или более проводов с одной точкой контакта, передающие электрический ток от источника питания к устройству с использованием энергии.Существует множество терминалов, предназначенных для различных приложений.

Двумя наиболее популярными типами электрических разъемов являются обжимные клеммы, для которых требуется обжимной инструмент для крепления клеммы к проводу, и термоусадочные клеммы, которые полностью герметизируют соединение для защиты от коррозии, которая может привести к поломке и простоям. Термоусадочные клеммы доступны в различных формах: обжимные и термоусадочные; паять и термоусадку; и стили обжима, пайки и усадки.
  • Кольцевые клеммы названы так из-за кольца на одном конце.Цилиндр на другом конце обжимается или припаивается к проводу, затем прикручивается или прикручивается через кольцо, чтобы образовалась точка контакта. Кольцевые клеммы бывают разных размеров — идентифицируются по цветовой кодировке — в зависимости от калибра провода и диаметра крепежа. Кольцевые клеммы создают очень надежное соединение, так как они не могут отделиться от клеммной колодки, пока не будет удален крепеж.
  • Подобно кольцевым клеммам, плоские клеммы, клеммы с фиксатором, фланцевые и крюковые клеммы также крепятся к клеммным колодкам с помощью винтов, но они имеют открытую сторону для упрощения установки.Они имеют немного меньшую надежность, так как не требуется полностью снимать фиксатор, чтобы терминал отсоединился.
  • Стыковые соединители без проблем создают новое электрическое соединение или ремонтируют его, соединяя провода вместе. Они также имеют цветовую маркировку в соответствии с размером, поэтому вы можете выбрать тот, который подходит для вашего калибра провода.
При выборе клемм необходимо учитывать, какой материал лучше всего подойдет для ваших нужд. Термоусадочные клеммы идеально подходят для самых тяжелых условий эксплуатации, поскольку они предназначены для защиты от коррозионных элементов и элементов окружающей среды, которые могут повредить соединение.Также доступны виниловые и нейлоновые клеммы. Нейлоновые клеммы более популярны и работают лучше, чем виниловые, но не обладают такой защитой, как термоусадочные клеммы, для соединений, подверженных воздействию элементов. К другим типам клемм относятся:
  • Высокотемпературные клеммы — Эти клеммы, разработанные для печей и печей, могут выдерживать постоянные температуры 900 ° F и кратковременные температуры до 1200 ° F.
  • Изолированные кабельные наконечники — используются для заделки многожильных проводов и предотвращения изнашивания винтовых соединений.Они могут работать с одинарными или двойными проводами и требуют обжима для фиксации соединения.
  • Автомобильные клеммы — Эти клеммы состоят из соединяемых вместе мужских и женских частей. Некоторые из них зависят от марки автомобиля. Остальные предназначены для подключения поворотников, радиоприемников, фар и т. Д.
  • Терминалы Deutsch
  • — Разработанные для электрических систем на внедорожной строительной технике, грузовых автомобилях и других тяжелых приложениях, терминалы Deutsch создают очень надежное герметичное соединение проводов или кабелей на двигателе или шасси, а также под капотом или такси.
Разъемы смещения изоляции

Разъемы смещения изоляции (IDC) полезны для многих приложений и не требуют обжима или пайки. Вместо этого они подключаются к изолированному проводу, проталкивая контакт через изоляцию, создавая соединение. Этот процесс исключает необходимость зачистки провода.

Существуют разные типы IDC для разных типов соединений: косичка, ответвитель, линейный или параллельный. Некоторые из них, такие как Blue Scotchlok® 801 Instant Auto-Electric Connector, могут использоваться для всех типов соединений.Некоторые из этих разъемов заполнены диэлектрической смазкой, что делает соединение полностью герметичным для надежности. Аккумулятор и кабельные разъемы

Клеммы и разъемы автомобильных аккумуляторов используются в автопарках и при техническом обслуживании транспортных средств. Наконечники и клеммы могут быть соединены пайкой, опрессовкой или скручиванием, в зависимости от их конструкции. Повышенная опознавательная маркировка позволяет быстро определить полярность и сечение провода, чтобы обеспечить правильное соединение.

Промышленные аккумуляторные батареи и кабельные соединители Safe-Mate используются в оборудовании и транспортных средствах с батарейным питанием, таких как тележки для гольфа, вилочные погрузчики, домкраты для поддонов, ножничные подъемники и подметальные машины, а также их зарядные устройства.Разъемы имеют цветовую маркировку, что позволяет легко определить правильный разъем для вашей системы. Выбирайте из 50, 175 или 350 ампер. Они доступны в вариантах обжима или наплавки. Другие требуют только добавить тепла и вставить кабель аккумулятора. Промышленные соединители

Соединители с разъемными болтами предназначены для соединений проводов и кабелей медь-медь, медь-алюминий и алюминий-алюминий. Это простой способ соединить вместе провод и кабель.

Механические наконечники бывают с прямым и смещенным язычком и предназначены для подключения проводов и кабелей к шинам и клеммным колодкам.Пигтейл-соединители для двигателей состоят из вилок и розеток, которые защелкиваются вместе, чтобы быстро и легко заменить электродвигатели и трансформаторы. Благодаря надежным соединениям вы можете быть уверены, что ваше оборудование будет работать хорошо. Чтобы убедиться, что у вас есть разъемы и другая продукция, необходимая для выполнения новых подключений или ремонта электрооборудования, см. Руководство по выбору электрических разъемов

: типы, характеристики, применение

Электрические соединители — это устройства, которые соединяют электрические цепи вместе.Большинство разъемов съемные или временные, но некоторые могут быть постоянными. Разъемы упрощают сборку и производство электронных продуктов. Они также упрощают ремонт цепей и обеспечивают гибкость при проектировании и модификации. Они широко используются в схемах связи, компьютерах, промышленном оборудовании и бытовой электронике.

Большинство разъемов состоит из двух основных частей: корпуса и клемм.

Корпус — это корпус или конструкция, используемая для удержания клемм, стабилизации соединения и защиты контактов от короткого замыкания и / или от различных опасностей окружающей среды.Корпус обычно изготавливается из литого пластика определенного типа, но может быть изготовлен из любого типа изоляционного материала (например, керамики).

Клеммные штыри в разъеме обеспечивают электрическую проводимость, по которой происходит соединение. Они почти всегда состоят из какого-либо металла, но можно использовать любой материал, проводящий электричество (например, углерод или кремний).

Типы

Существует огромное количество отдельных типов электрических соединителей, которые можно дифференцировать разными способами, а именно по уровню, функции и окончанию.

Уровень коннектора

Каждый тип разъема может входить в одну (или несколько) из пяти категорий, называемых в отрасли уровнями. Они были определены различными компаниями при поддержке Национальной ассоциации дистрибьюторов электроэнергии (NEDA).

• Уровень «провод-плата» или «от узла к узлу сборки»

• От коробки к коробке или уровня ввода / вывода

• Уровень микросхемы IC или от кристалла к корпусу

• Уровень ИС или межплатный блок

• Межплатный уровень

Типы разъемов

Аудиоразъемы используются для крепления кабелей к другому аудиооборудованию, обеспечивая передачу электронного сигнала и защиту заземления.Применения для аудиоразъемов могут быть общего назначения, телефона или микрофона. Большинство аудиоразъемов предназначены для коммерческих целей, но некоторые могут соответствовать военным спецификациям.

Автомобильные электрические разъемы разработаны специально для использования в транспортных средствах.

Разъемы для монтажа на плате

или разъемы для печатных плат — это разъемы, которые можно использовать в качестве компонентов, встроенных в компьютерную плату.

Разъемы для монтажа на плате или разъемы для печатных плат — это разъемы, которые можно использовать в качестве компонентов, встроенных в компьютерную плату.Доски можно настроить в соответствии с требованиями пользователя.

Разъемы

Centronics — это стандартные устройства параллельного интерфейса для подключения принтеров и других периферийных устройств, таких как портативные дисководы, накопители на магнитной ленте и проигрыватели компакт-дисков, к компьютерам. Разъемы Centronics названы в честь принтера, который их первым использовал, и включают в себя два ряда плоских контактов.

Круглые разъемы — это многополюсные разъемы, которые в основном используются для внешнего интерфейса.Их можно использовать для передачи данных, передачи электрических сигналов или для питания электрических устройств. В некоторых случаях круглые соединители были разработаны для передачи того, что можно назвать смешанным сигналом, и могут быть описаны как соединители питания и управления. Эти типы многополюсных разъемов используются как для передачи энергии, так и для передачи сигналов.

Коаксиальные соединители состоят из изолированного центрального проводящего провода, намотанного на другой цилиндрический проводник (экран).Кабель обычно оборачивается другим изоляционным слоем и внешним защитным слоем. Коаксиальные кабели и разъемы способны передавать огромное количество информации. Обычно они используются в приложениях для высокоскоростной передачи данных и кабельного телевидения.

Разъемы

DIN — это высокочастотные, многополюсные электрические разъемы, соответствующие стандартам, установленным Deutsches Institut für Normung (DIN), национальной организацией по стандартизации Германии. Концы разъемов DIN круглые, с выемками и защищены металлической юбкой для обеспечения правильного совмещения контактов.

D-сверхминиатюрные или D-sub разъемы представляют собой прочные электрические разъемы с сопрягаемой поверхностью в форме буквы D. Они обеспечивают поляризацию, поскольку вилка и розетка могут соединяться друг с другом только одним способом.

Краевые соединители карты (также называемые краевыми соединителями карт) представляют собой встроенные устройства, которые сопрягаются с краями односторонних или двусторонних печатных плат (PCB) для обеспечения внешнего электрического соединения. Отраслевые стандарты определяют характеристики мощности, такие как уровни напряжения, расположение выводов питания и требования к питанию.Например, стандарты PICMG 1.0 / 1.2 определяют спецификации питания для шин межсоединения периферийных компонентов (PCI) и отраслевой стандартной архитектуры (ISA).

Соединители

Fibre Channel — это высокоскоростные соединители, используемые в системах Fibre Channel.

Разъемы IEEE 1394 используются для подключения устройств FireWire ® , таких как хост-контроллеры, адаптеры, жесткие диски, концентраторы, повторители и устройства чтения карт. FireWire, зарегистрированная торговая марка Apple Computer, представляет собой протокол связи для передачи данных, видео и аудио по одному кабелю с очень высокой скоростью передачи данных.

Устройство смены пола — это устройства, которые меняют конец кабеля на другой тип, позволяя соединяться двум кабельным сборкам одного или разных полов.

Прямоугольные соединители для тяжелых условий эксплуатации предназначены для приема больших электрических нагрузок и передачи сигналов в различных условиях эксплуатации. Обычно они используются в промышленных приложениях, где требуется подача высокой мощности. По этой причине для обеспечения безопасной подачи питания используются специальные выводы, такие как припой, проволочная обмотка и другие клеммы для тяжелых условий эксплуатации.

IC соединяет интерфейс или подключает микроэлектронные полупроводниковые микросхемы к печатным платам (PCB) или более крупным устройствам. Электронное устройство межсоединения перекрывает зазор между двумя проводниками и позволяет течь току или световым волнам от одного к другому. Электронный корпус состоит из пластикового, керамического или металлического корпуса, в котором размещена интегральная схема (ИС) на кремниевом или металлическом кристалле.

Разъемы питания прибора и разъемы питания компьютера (дисковода) используются для подключения источника питания компьютера к жесткому диску, гибкому диску, компакт-диску (CD), цифровому видеодиску (DVD) или другому типу дисковода.Они также используются со съемными носителями, такими как Zip-диски, и устройствами охлаждения компьютеров, такими как вентиляторы и электротермические охладители.

Разъемы для медицинской электроники используются с медицинскими приборами и медицинским оборудованием в больницах, клиниках, кабинетах врачей и других медицинских учреждениях.

Микро-разъемы и нано-разъемы имеют шаг контакта 0,05 & # 8221; (микро) и 0,025 & # 8221; (нано) соответственно. Они имеют один или несколько рядов контактов с гальваническим покрытием и могут быть прямыми или прямоугольными.Некоторые микро- и нано-разъемы имеют круглую или цилиндрическую форму. Другие предназначены для коаксиальных кабелей или ВЧ- и СВЧ-приложений. Доступны как мужские, так и женские устройства. Микро-разъемы и нано-разъемы используются в самых разных отраслях и приложениях.

Разъемы

Military (MIL-SPEC) представляют собой разъемы корпусного типа, изготовленные в соответствии с военными спецификациями. Их конструкция учитывает необходимость защиты соединения от факторов окружающей среды, что позволяет использовать их в военных и аэрокосмических приложениях.Разъем типа AN (армия-флот) устанавливает стандарт для современных разъемов. Их часто называют разъемами «Военный стандарт», «MIL-STD» или «MIL-SPEC».

Модульные разъемы и разъемы RJ включают два схожих, но разных стиля разъемов. Модульные соединители состоят из «сменных модулей», которые можно складывать вместе, чтобы сделать систему больше, улучшить возможности или увеличить ее размер. Зарегистрированный разъем (RJ) — это специальный разъем телефона и разъема для передачи данных, зарегистрированный в FCC.

Разъемы интерфейса панели (PIC) — это устройства, установленные снаружи панели, в которой находится ПЛК, компьютер или другие устройства. PIC позволяет пользователю взаимодействовать с ПЛК или компьютером, не открывая дверцу панели, что позволяет избежать потенциальных угроз безопасности. Разъемы питания и коммуникационные порты могут быть размещены в различных комбинациях для производства различных настраиваемых продуктов.

Разъемы

для PC-карт используются для подключения PC-карт, карт CompactFlash и других устройств к компьютерам.Форм-фактор PC-карты определяется и поддерживается Международной ассоциацией карт памяти для персональных компьютеров (PCMCIA), торговой организацией США, занимающейся компьютерной промышленностью. Карты PCMCIA, первоначально известные как карты PCMCIA или PCMCIA, были разработаны для расширения памяти компьютера. Сейчас они используются как сетевые карты, модемы и даже жесткие диски.

Телефонные гнезда и штекеры — это соединители, используемые с телефонами. Они также известны как модульные разъемы (розетка) и модульные разъемы (вилка).

Радиочастотные (RF) и микроволновые соединители используются для соединения концов кабелей в системах, работающих в радиочастотном или микроволновом спектре.Микроволновая печь относится к электромагнитной энергии с частотой выше 1 гигагерца и длиной волны короче 30 сантиметров. Радиочастота относится к переменному току, который генерирует электромагнитное поле, подходящее для беспроводного вещания и / или связи, если ток вводится в антенну. Разъем RF можно найти в системах передачи и позволяет соединять или разъединять компоненты системы. Сопряженная пара состоит из вилки и гнезда.

Соединители для солнечных батарей упрощают подключение к электросети в системах солнечной энергии.Многочисленные версии соединителей или стандартные распределительные коробки без соединителей используются в солнечной промышленности и являются основными характерными элементами солнечных модулей.

Разъемы электромагнитных клапанов используются для подключения электромагнитных клапанов и реле давления. Соединители электромагнитных клапанов часто используются в качестве распределительных коробок, устойчивых к окружающей среде. Эти защитные кожухи могут использоваться с гидравлическими или пневматическими электромагнитными клапанами или реле давления. Определенные устройства могут работать как с переменным, так и с постоянным напряжением, хотя некоторые типы могут работать и с обоими.

Клеммные блоки — это модульные изолированные блоки, которые соединяют два или более проводов вместе. Клеммные колодки используются для закрепления и / или заделки проводов и в своей простейшей форме состоят из нескольких отдельных клемм, расположенных в длинной полосе. Клеммы используются для подключения проводов к земле или, в случае подачи электроэнергии, для подключения электрических выключателей и розеток к сети.

Разъемы для термопар

используются для передачи показаний температуры с термопары (T / C).Эти специализированные разъемы предназначены для удлинения провода термопары и должны быть рассчитаны на определенный температурный режим. Буквы для выбора типов термопар включают B, C, E, J, K, N, R, S, T и W.

Разъемы USB

используются с портами универсальной последовательной шины (USB). Их можно использовать для соединения продуктов USB вместе или для подключения USB-проводов и периферийных устройств к другим стандартным типам портов.

Клеммы для проводов — это пассивные проводники, используемые для облегчения соединения без пайки.Это двухкомпонентные сборки, состоящие из приемника (охватывающая часть) и лезвия (вилка), которые помогают обеспечивать многократное подключение и отключение. Есть много видов продукции. Примеры включают плоские клеммы, кольцевые клеммы, плоские клеммы и теплоотводящие клеммы.

Разъемы типа «провод-плата» используются для соединения печатных плат (ПП) с помощью разъемов, прикрепленных к проводам.

Соединители типа Wire-to-Wire используются для соединения двух оконечных соединителей.Они используются в качестве электрических соединителей, электронных соединителей и компьютерных соединителей. Общие технические характеристики соединителя между проводами включают комбинацию сопряжения или пол, количество цепей или позиций и размер провода. Разъемы типа «папа-провод» предназначены для подключения к разъемам «мама-провод».

Коннектор

Некоторые соединители могут быть дополнительно охарактеризованы в зависимости от того, как провод заканчивается или крепится к соединителю.

Обжим

Обжим используется для создания разъемного соединения между проводами и разъемами.Он включает в себя вставку зачищенного провода в металлическую секцию (цилиндр или клемму) и использование обжимного инструмента для приложения давления и плотного сжатия секции вокруг провода. Их часто используют для заделки многожильного провода. Соединители типа «кольцо», «лопатка» и «лезвие» используют обжим для соединения провода с соединителем.

Обжим проводного соединения. Кредит изображения: Кабельный органайзер

Гофрированные соединения часто предпочтительнее по ряду причин:

• Простое, быстрое и дешевое создание / воспроизведение соединений в крупномасштабном производстве.

• Никаких опасных процессов, связанных с установлением соединения.

• Небольшая механическая нагрузка на соединение.

Типы гофрированных соединений включают цилиндрические и открытые.

Цилиндрические соединения включают обжим цилиндрических секций, которые (в зависимости от инструмента) обычно имеют овальную форму. Они широко используются в обычных потребительских приложениях.

Открытые соединения включают обжим секции перед обжимом в U- или V-образную форму.Эти соединения легче автоматизировать и, как правило, они прочнее, чем соединения с цилиндрическим обжимом, что делает их более распространенными в промышленных приложениях.

Смещение изоляции

Разъемы смещения изоляции (IDC) используются для подключения изолированного провода или кабеля к устройству без предварительной зачистки кабеля или провода. Если вставить в соединитель острый нож или несколько ножей, изоляция разрезается при установке.

Кредит изображения: Белит Элктроник

Разъемы IDC

отлично подходят для производителей, поскольку исключают этап снятия изоляции и упрощают процесс подключения.Однако со временем лезвие, которое разрезает изоляцию, может разрезать провода внутри разъема, снижая ток (что может вызвать выгорание разъема). Также прочность соединения намного ниже, чем у гофрированного. Инструменты для снятия изоляции непроизводственного назначения, как правило, стоят дороже, чем эффективные инструменты для обжима.

Пайка

Паяные соединения включают плавление присадочного металла (припоя) на электрическом соединении. Затем припой затвердевает, создавая плавленное соединение между двумя металлическими предметами.Припой может обеспечить очень гладкое, прочное и надежное соединение, если все сделано правильно и с правильным типом припоя (компоненты припоя должны соответствовать металлам соединяемых электронных компонентов). Эти соединения обычно медленнее и сложнее, чем гофрированные соединения.

При пайке или пайке выводов на печатной плате электрическое соединение выполняется путем пайки проводов или выводов на печатную плату. При использовании наконечников под пайку, припаивание разъема к месту установки создает электрическое соединение.Технология сквозных отверстий (THT) устанавливает компоненты на печатные платы, вставляя выводы компонентов в плату, а затем припаивая контакты на другой стороне.

Технические характеристики

При выборе электрических разъемов необходимо учитывать ряд факторов в зависимости от типа разъема и его применения.

Производительность

Рабочие параметры описывают условия, при которых электрический разъем предназначен для работы.

• Ток описывает ток (скорость электрического тока), который должен выдерживать соединитель, измеряется в амперах или амперах (A). Номинальный ток на разъемах обычно составляет от 1 до 50 А.

• Напряжение описывает номинальное напряжение разъема, измеряемое в вольтах (В). Типичные значения: 50 В, 125 В, 250 В и 600 В.

• Рабочая температура описывает рекомендованную, диапазон или минимальную / максимальную рабочую температуру электрического разъема.

Физические параметры

Физические параметры описывают физическую конструкцию электрического соединителя.

Шаг контактов — расстояние (от центра до центра) между соседними штырями или выводами в разъеме, обычно измеряемое в миллиметрах (мм). Чем больше шаг контакта, тем меньше плотность соединений (меньше контактов или соединений на площадь). Шаг влияет на искрение, которое возникает, когда два проводника расположены близко (низкий шаг), вызывая помехи.

Количество контактов — количество проводящих элементов, которые сопрягаются с соответствующим элементом, чтобы обеспечить электрический путь.

Материалы — материалы, из которых изготовлен соединитель. Соединители обычно изготавливаются из металла и пластика, но могут быть изготовлены с использованием практически любого проводника и изоляционного материала. Свойства проводящих материалов, которые важны для электрических контактов, включают проводимость, механическую прочность, формуемость и упругость.Некоторые распространенные металлы клемм описаны в таблице ниже:

Металл

Характеристика

Использование

Латунь

Содержание цинка 5-40%; самый дешевый металл на развес; хорошие пружинные, прочностные и электрические свойства

Клеммы КК

Фосфорная бронза

Хорошая прочность, ударная вязкость и проводимость; отличная устойчивость к усталости; превосходная эластичность

Пружины электрического контакта

Бериллиевая медь

Тончайший медный сплав для пружинных клемм; по цене значительно ниже, чем фосфористая бронза

Приложения, требующие оптимальной производительности

Сплав с высоким содержанием меди

Медь модифицированная высокопрочная; хорошие тепловые и электрические свойства; сопротивляется размягчению при высоких температурах

В основном автомобильная промышленность

Таблица Кредит: Molex

Характеристики

Для некоторых приложений могут потребоваться электрические разъемы для обеспечения определенных функций.Разъемы
с ключом предназначены для подключения только в определенной ориентации. Это не позволяет пользователю повредить контакты или вставить их в неправильные гнезда. Штифты и корпус ориентированы так, чтобы вилку нельзя было вставить неправильно.

Изображение предоставлено: википедия | Таблица размеров

Заблокированные соединители позволяют заблокировать соединение на месте, предотвращая случайное разъединение соединения.
Герметичные соединители полностью работают под водой и могут выдерживать давление воды до определенной глубины.
Водонепроницаемые соединители предназначены для защиты соединений от повреждения водой.
Влаго- / маслостойкие соединители предназначены для защиты соединений от повреждений маслом или влагой.
Фильтрация EMI или RFI на разъемах обеспечивает защиту от электромагнитных помех (EMI) и / или радиочастотных помех (RFI).
Экранированные разъемы ESD обеспечивают защиту электрического соединения от электростатического разряда (ESD)


Основные электрические разъемы

Практически во всех электронных устройствах электрический разъем, вероятно, играет ключевую роль в обеспечении работоспособности устройства.Однако ненадежные разъемы могут быть причиной выхода продукта из строя или повреждения электрической цепи. Поскольку разъемы отвечают за защиту проводов и их соединение друг с другом, многие из них водонепроницаемы и устойчивы к атмосферным воздействиям, поэтому могут работать даже в высокопроизводительных приложениях.

Теоретически соединитель должен быть устойчивым ко многим внешним факторам, таким как масло, давление и вода. Кроме того, его должно быть относительно легко отсоединить, одновременно создавая безопасное и плотное соединение при соединении с другими разъемами.Идеальные свойства соединителя включают низкое контактное сопротивление, долговечность, высокую изоляцию, экономическую эффективность и надежность. Конкретные свойства зависят от приложения, но обычно соединитель должен обладать по крайней мере некоторыми из перечисленных выше характеристик.

Компоненты электрического разъема

Базовый электрический соединитель состоит из нескольких различных элементов, в том числе:

Внешняя оболочка соединителя служит первой линией защиты от опасностей окружающей среды, защищая внутренние компоненты соединителя и предотвращая контакт внешней среды с концами непокрытых электрических проводов.Сама оболочка имеет отверстия и отверстия для размещения проводов и штырей. Кроме того, внутренняя часть корпуса предназначена для удержания всего на месте путем фиксации штифтов и удержания уплотнений вместе.

Контакты и розетки соединяются друг с другом для проведения электричества через разъем. Посадка должна быть достаточно плотной, чтобы соединение было прочным, но достаточно слабой, чтобы их не было слишком сложно отсоединить. В зависимости от типа разъема количество контактов и розеток может быть разным.

Основная функция фиксатора гнезда — предохранять штифты и гнезда от расшатывания. Для этого пластиковый фиксатор гнезда прижимается к пластиковым защелкам, удерживающим штифты и гнезда на месте, действуя как вторичный запорный механизм. Фиксатор гнезда прикреплен к разъему с переднего конца.

Чтобы вода не попадала в соединитель, на каждом конце имеется резиновое уплотнение. Провода входят в соединитель через уплотнение, которое эффективно использует давление, чтобы блокировать влагу и воду.

Типы электрических разъемов

Поскольку существует огромное количество электрических устройств, количество вариантов электрических соединителей также велико. Типы разъемов включают:

Клеммы и гайки — это основные соединители, которые соединяют два или более провода в одной точке контакта.

Столбик — это распространенный вид электрического соединителя в испытательном оборудовании, поскольку он чрезвычайно прост и прост в изготовлении. По сути, незакрытый провод зажимается или прикручивается к столбу.Соединение между проводом и стойкой составляет соединитель.

Клеммная колодка, также называемая клеммными колодками или полосами, позволяет подключать несколько отдельных проводов. Его часто используют для подключения различных устройств или для соединения проводов внутри одного устройства. Они доступны в нескольких размерах для подключения различных типов проводов и конфигураций, хотя некоторые клеммные колодки допускают только определенные типы проводов.

Обжимной терминал — особый вид клеммной колодки — это небольшое трубчатое устройство, которое прикрепляется к концу провода.Для завершения крепления клемму обжимают обжимными клещами, обеспечивая надежную фиксацию. Обжимные клеммы можно использовать для соединения двух проводов или для подготовки провода для подключения к винтовой клемме.

  • Разъемы смещения изоляции

Разъемы смещения изоляции позволяют вставлять изолированные провода в разъем без предварительного снятия изоляции. Небольшое устройство в отверстии клеммы смещает изоляцию при вставке провода, тем самым подготавливая провод к контакту.Этот вариант обычно используется с низковольтными приложениями.

  • Штекерные разъемы

Штекерные разъемы состоят из двух сопряженных компонентов: вилки и розетки. Штепсельная вилка обычно имеет больше контактов и штырей, которые позволяют ей вставлять на место в гнездовой розетке.

Прочие электротехнические изделия

Больше от Automation & Electronics

Электрические разъемы — типы и характеристики

Электрические соединители — типы и особенности Ликвидаторы D&F

Что такое электрические разъемы?

Электрические цепи состоят из множества компонентов, включая провода и кабели.Электрические соединители используются для их соединения, чтобы образовать непрерывный путь для прохождения электрического тока. Разъемы имеют штекеры (штекеры) и гнезда (гнезда), которые соединяются друг с другом, образуя либо постоянное соединение, либо, чаще, временное соединение, которое можно собрать и удалить с помощью специальных инструментов.

Электрические соединители значительно сокращают время, усилия и рабочую силу, необходимые для производства, сборки и установки электрических устройств, их компонентов, а также проводки.

Состав

Большинство разъемов состоит из двух основных частей — корпуса и клемм для подключения:

  • Корпус — Корпус — это конструкция или корпус, используемый для размещения клемм, обеспечения устойчивости соединений и защиты электрических контактов от короткого замыкания и опасностей для окружающей среды. Корпуса разъемов обычно изготавливаются из формованного пластика, но также используются другие изоляционные материалы, такие как керамика.
  • Клеммы — Клеммы — это контакты в разъеме, обеспечивающие электрическую проводимость для обеспечения безопасности соединений.Они почти всегда состоят из металла, но в некоторых из них используются другие проводящие материалы (углерод, кремний и т. Д.).

Характеристики / Свойства

Для некоторых приложений могут потребоваться или предпочтительны электрические разъемы с различными функциями:

  • Разъемы с ключом — Они предназначены для подключения, только если они находятся в правильной ориентации. Это предотвращает случайное повреждение контактов и не позволяет пользователям вставить их в неправильные гнезда.
  • Заблокированные соединители — Механизм блокировки обеспечивает удержание соединителей на месте, предотвращая случайное разрушение соединений или смещение при ударах или сотрясениях соединителя.
  • Герметичные соединители — Для некоторых приложений требуется электрическое соединение, которое может быть погружено в воду. Эти соединители предназначены для полноценной работы под водой и выдерживают давление до определенной глубины.
  • Водонепроницаемые соединители — Хотя они обычно не выдерживают погружения в воду, эти соединители обеспечивают защиту электрических соединений от повреждения водой из-за брызг или случайной сырости.
  • Влаго- / маслостойкие соединители — предназначены для защиты электрических соединений от повреждений, вызванных маслом или влагой.
  • Фильтрация EMI или RFI — Дополнительные функции, встроенные в верхнюю часть корпуса, защищают разъемы от электромагнитных помех (EMI) или радиочастотных помех (RFI), которые могут влиять на цепи, передающие электрические сигналы.
  • Экранированные разъемы от электростатического разряда — Электростатический разряд может повредить проводку и компоненты.Экранированные разъемы ESD обеспечивают дополнительную защиту от этого.

Технические характеристики

Чтобы выбрать правильные электрические разъемы, которые будут выполнять работу и минимизировать риски, необходимо учитывать несколько факторов в зависимости от области применения, типа разъемов и силы электрического тока, который будет выдерживать цепь. Их можно разбить на две классификации:

  • Рабочие параметры
    Рабочие параметры необходимо выбирать в зависимости от условий, в которых будет работать электрический разъем.
    • Ток — Номинальный ток описывает скорость потока электричества (тока), на которую рассчитан разъем.Это измеряется в амперах (А или амперах). Номинальный ток на соединителе обычно находится в диапазоне от 1 А до 50 А, хотя для специальных применений доступны более крупные и более мелкие.
    • Напряжение — Номинальное напряжение описывает диапазон и тип напряжения, на которое рассчитан разъем. Это измеряется в вольтах (В) для напряжения и переменного тока (AC) или постоянного тока (DC). Обычно номиналы могут быть 50 В, 125 В, 250 В и 600 В, но доступны и другие.
    • Рабочая температура — Диапазон рабочих температур описывает диапазон, рекомендуемую температуру и минимальную / максимальную безопасную рабочую температуру для электрического разъема.
  • Физические параметры
    Физические параметры следует выбирать осторожно, поскольку они описывают конструкцию электрического разъема, соединения, для которых он может использоваться, и многое другое:
    • Шаг контакта — это расстояние до центров соседних штырей или клемм в разъеме.Обычно он измеряется в миллиметрах (мм). Больший шаг контактов означает меньшее количество соединений или выводов на площадь, что снижает электрическую дугу и, следовательно, помехи. Однако это увеличивает общий размер разъема.
    • Количество контактов — Помимо типа шага контактов, количество контактов или отдельных проводящих элементов, присутствующих в электрических соединителях, также варьируется.
    • Материал — Хотя корпуса разъемов обычно изготавливаются из пластика, материалы, используемые для разъемов, обычно представляют собой комбинацию металла и пластика для изоляции, хотя можно использовать практически любой проводящий материал.Свойства материалов влияют на рабочие характеристики, такие как проводимость, прочность, упругость и формуемость. Вот некоторые из наиболее часто используемых:
      • Латунь — Содержание цинка может варьироваться от 5 до 40%; самый дешевый металл на развес; упругий; сильный; высокая проводимость, используется в клеммах KK
      • Фосфорная бронза — Хорошая прочность; жесткий; высокая проводимость и сопротивление усталости; гибкий и эластичный, используемый в пружинах электрического контакта
      • Бериллий Медь — Лучший сплав для пружинных клемм; дешевле, чем фосфорная бронза, используется для высокопроизводительных применений
      • High Copper Alloy — Прочная модифицированная медь; хорошие электрические и тепловые свойства; сохраняет форму при высоких температурах, в основном используется в автомобильной промышленности
  • Типы электрических соединителей
    Существует много типов отдельных электрических соединителей, которые можно разделить на категории по уровню, функции и типу подключения:
    • Уровень разъема — Каждый из типов разъемов можно разделить на одну или несколько из этих пяти категорий, называемых уровнями разъемов:
      • Провод-плата или сборка-подсборка
      • Коробка в коробку или ввод / вывод
      • Микросхема IC или от кристалла к корпусу
      • IC корпус или межплатный
      • Межплатная плата
    • Функция разъема — Хотя многие разъемы зависят от области применения, большинство из них можно классифицировать в зависимости от способа подключения:

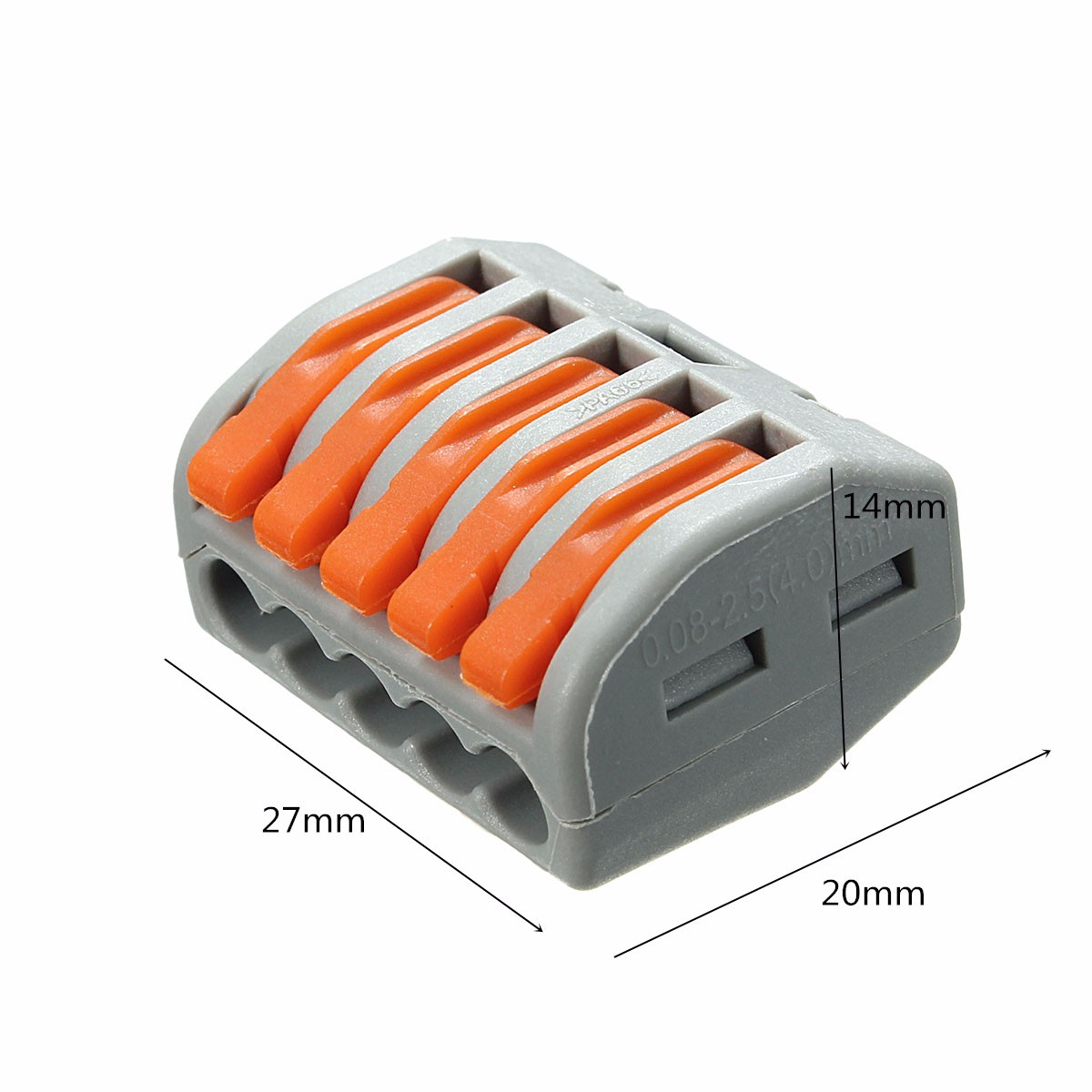

      • Клеммная колодка — В этих разъемах несколько проводов индивидуально подключены к одной клеммной точке и заключены в корпус.Размеров много, но отсутствие защиты цепи делает их более громоздкими по сравнению с некоторыми другими. Соединения включают клеммные колодки печатных плат (PCB), съемные клеммные колодки, множественные клеммные разъемы (MTC) и барьерные планки. Они используются на печатных платах и ​​различных других электрических устройствах.
      • Стойка для привязки — Служит для подключения оголенных проводов к стойкам и закрепления их винтами или зажимами. Другой конец можно подключить к клеммам, контактам или вилкам.Многие стойки могут подключаться к банановым вилкам, штыревым разъемам и клеммным наконечникам. Они используются для различных аудио- и электронных тестовых устройств.
      • Вилка и розетка — Розетка с одним или несколькими контактами подключается к розетке или вилке. Это обеспечивает простоту и позволяет выполнять соединения без инструментов. Схема расположения выводов может быть полезна для многополюсных разъемов. Типы подключения включают USB, сетевой кабель, HDMI, DVI, RCA, SCSI, монтаж на плате, аудио, коаксиальный кабель, кабель и т. Д.Часто используется в большинстве бытовой электроники, которая обрабатывает видео и аудио, автомобильных приложениях, компьютерах и печатных платах.
      • Стойка и панель — Эти разъемы обычно используются для соединения стационарного оборудования со съемными электронными частями, особенно когда важными факторами являются пространство или надежность соединения. Типы подключения включают стойку к панели, кабель к кабелю и кабель к панели. Они часто используются в принтерах, модемах, домашних стереосистемах и телекоммуникациях.
      • Лезвие — Разъемы лезвия соединяют отдельные провода с гнездами лезвия с помощью плоских токопроводящих лезвий.Разъемы лезвий иногда жестко прикреплены к соединительным проводам в некоторых электронных устройствах, таких как динамики или термостаты. Обычно они используются для подключения проводов и подходят практически для всех приложений, требующих подключения точка-точка.
      • Кольцо и лопата — Как и соединители с лезвиями, они соединяют один провод, за исключением того, что соединение фиксируется прослойкой между стержнем с резьбой и винтом или болтом. .Они в основном используются для подключения проводов, а также подходят практически для любого приложения, которое требует соединения точка-точка.
    • Концевая заделка соединителя — Некоторые соединители можно классифицировать в зависимости от метода, используемого для оконечной заделки или крепления провода к соединителю:
      • Смещение изоляции — Разъемы смещения изоляции (IDC) соединяют изолированный кабель или провод без предварительного снятия изоляции.Острое лезвие или несколько лезвий в разъеме врезаются в изоляцию при вставке провода или кабеля. Хотя отказ от зачистки сокращает время, особенно для производителей, лезвия могут повредить проволоку. Это снижает текущую управляемость. Кроме того, непроизводственные инструменты IDC более дороги и менее эффективны, чем инструменты для обжима.
      • Обжим — Обжим создает разъемное соединение между разъемами и проводами. Зачищенный провод вставляется в металлический корпус или клемму, и используется инструмент для обжима, чтобы сжать участок над проводом.Это обычно используется для заделки многожильных проводов для кольцевых, плоских и плоских разъемов. Их отдают предпочтение из-за их безопасности, простоты использования, рентабельности и воспроизводимости после производства.
        • Цилиндрические соединения обжимаются цилиндрическими секциями, как правило, в овальные формы и широко используются в бытовой электронике
        • Открытые соединения обжимают участок предварительного обжима, в результате чего получается U- или V-образная форма. Их легче автоматизировать и, как правило, они прочнее, чем гофрированные соединения
        • .
    • Пайка — Пайка включает плавление присадочного металла (припоя) над электрическим соединением для создания плавкого соединения между проводниками или выводами.Это обеспечивает очень гладкую и надежную работу, если все сделано правильно, с использованием припоя, подходящего к соединяемым металлам. Эти соединения занимают больше времени и сложнее, чем обжим. В печатных платах электрические соединения выполняются путем пайки штырей или проводов в места установки. Компоненты также могут быть установлены и припаяны на другой стороне платы с использованием технологии сквозных отверстий (THT).

Электрические разъемы, розетки, вилки и розетки

Разъемы, передающие электричество, являются важными компонентами, которые используются почти в каждом электрическом или электронном оборудовании, которое мы используем или с которым контактируем.Выбор правильных электрических разъемов для вашего проекта полностью зависит от того, что вы делаете, приложения и среды.

Allied Electronics предлагает широкий выбор электрических соединителей от ведущих производителей, таких как Hubbell, Schurter, Pass & Seymour и Neutrik. Ознакомьтесь с разнообразием продуктов, имеющихся на складе и готовых к отправке сегодня, чтобы помочь вам завершить свой проект.

Что такое электрические разъемы?

Электрические соединители — это электромеханическое устройство, которое используется для соединения проводников и создания электрической цепи.Большинство электрических разъемов на рынке имеют пол, мужской или женский, которые образуют постоянное или временное соединение.

Доступны также различные типы электрических разъемов. Коннекторы для конкретных приложений, такие как автомобильные разъемы, промышленные разъемы и разъемы для освещения, разработаны для очень специфических электрических цепей каждого приложения.

Поскольку источники электроэнергии могут иметь размеры от небольших батарей до больших электрических сетей, электрические соединители, обеспечивающие передачу электричества, сильно различаются по форме.В зависимости от проводимого электрического тока и цели применения могут быть подходящие электрические соединители нескольких типов.

Вот некоторые из различных типов больших и малых электрических разъемов:

  • Разъемы с ключом — предназначены для подключения только тогда, когда они находятся в правильной ориентации
  • Запертые разъемы — их механизм блокировки гарантирует, что они удерживаются на месте, предотвращая соединения от разрыва
  • Герметичные соединители — предназначены для полноценного функционирования при погружении под воду и выдерживают давление до определенной глубины
  • Водонепроницаемые соединители — не выдерживают погружения в воду, но обеспечивают защиту электрических соединений от повреждения водой
  • Влага или маслостойкие разъемы — предназначены для защиты электрических соединений от повреждений, вызванных влагой или маслом
  • Разъемы NEMA — силовые вилки и розетки, используемые для электросети переменного тока в Северной Америке
  • Экранированные разъемы ESD — эти экранированные разъемы защищают электрические разъемы от электростатического разряда

Как делать электрические c оннекторы работают?

Электрический соединитель используется для соединения электрических цепей с помощью механического узла.Штекерный компонент, вилка, подключается к охватывающему компоненту, розетке, чтобы создать постоянное или временное соединение, которое можно собрать и удалить.

Электрические соединители состоят из двух основных частей, которые образуют соединение — корпуса и клемм.

Корпус

Корпус электрических разъемов — это конструкция или кожух, который используется для размещения клеммы. Это обеспечивает стабильность соединений и защищает контакты от короткого замыкания, а также любых других опасностей окружающей среды, таких как влажность.Корпуса часто изготавливаются из пластика, но также встречаются из керамики и других материалов.

Клеммы

Клеммы — это контакты в электрическом разъеме, которые обеспечивают электрическую проводимость, чтобы гарантировать надежность соединения. Они почти всегда изготавливаются из металла, но в некоторых используются другие проводящие материалы, такие как углерод или силикон.

В чем разница между электрическими разъемами «мама» и электрическими разъемами «папа»?

Разница между электрическими разъемами типа «мама» и электрическими разъемами «папа» проста.Штекерный соединитель обычно называют вилкой и имеет твердый штырь для центрального проводника. Гнездовой соединитель часто называют гнездом и имеет центральный провод с утопленным в нем отверстием для подключения штыря. Когда штекерный соединитель плотно вставлен в гнездовой соединитель, электрическая цепь замкнута.

Как правильно выбрать электрические разъемы для вашей работы?

Чтобы свести к минимуму риски, убедитесь, что электрические разъемы, которые вы выбираете, подходят для работы.Необходимо учитывать ряд факторов, таких как применение, тип разъема и сила тока, который будет пропускать цепь. Их можно разделить на две классификации:

Рабочие параметры — их необходимо выбирать в зависимости от условий, в которых будет работать электрический разъем. Вам нужно будет посмотреть на ток или поток электричества и выбрать подходящий разъем.

Затем вам нужно будет выбрать правильное напряжение.Обычно номиналы могут быть 50 В, 125 В, 250x и 600 В. И наконец, рабочая температура. Это диапазон, рекомендуемая температура и минимальная / максимальная безопасная рабочая температура для электрических разъемов.

Физические параметры — физические параметры нужно выбирать очень тщательно, поскольку они описывают конструкцию разъема, соединения, для которых он может использоваться, и многое другое. Вам нужно знать размер шага контактов, то есть расстояние до центров соседних контактов или клемм в разъеме.Обычно измеряется в миллиметрах.

Помимо шага контактов, вам необходимо знать количество контактов или отдельных контактных элементов, присутствующих в электрических разъемах. И наконец, материал. В то время как кожухи (или корпуса) обычно изготавливаются из пластика, материалы, используемые для электрических разъемов, часто представляют собой комбинацию металла и пластика для изоляции. Свойства материалов влияют на проводимость, прочность, упругость и формуемость.

Почему для электрических разъемов выбирают Allied Electronics?

Являясь одним из ведущих промышленных поставщиков в Северной Америке, мы предлагаем продукцию ведущих производителей, в том числе TE Connectivity, Hubbell, Pass & Seymour и других.Наш ассортимент электрических соединителей и другого промышленного оборудования соответствует самым высоким отраслевым стандартам производительности и безопасности, чтобы помочь вам создать безопасную и эффективную среду.

По сайту легко перемещаться, и вы можете уточнить результаты поиска, чтобы найти нужный вам компонент. Если вы уже знаете, что ищете, просто введите номер или название продукта в строку поиска.

Нужна дополнительная помощь? Наш дружный коллектив всегда рад помочь! Свяжитесь с нами сегодня или посетите наш центр экспертного контента.Есть множество советов и информации, которые помогут вам в следующем проекте.

Соединители типа Wire-to-Wire — Molex

То же самое межкомпонентное соединение типа Wire-to-Wire

Бесполая, с шагом 2,50 мм, соединительная система с одним выводом и корпусом, которая снижает затраты на инвентарь, инструменты и установку для приложений с низким энергопотреблением

Цепи: 2-8 Шаг: 2.50 мм Провод AWG: 20-26
Учить больше | Просмотр деталей
Стандартные системы штыревых и гнездовых разъемов 0,062 дюйма и 0,062 дюйма

Предоставляет широкий спектр опций, включая свободно висящие корпуса или корпуса для монтажа на панели, а также клеммы 18-30 AWG.

Цепи: 1-36 Шаг: 3.68 мм AWG провода: 18-30
Учить больше | Просмотр деталей
Разъемы питания Nano-Fit

Самый маленький на сегодняшний день, полностью изолированный заголовок, отвечающий потребностям потребителей в электроэнергии и обеспечивающий защиту терминалов в небольшом корпусе

Цепи: 2-16 Шаг: 2.50 мм Провод AWG: 20-26
Учить больше | Просмотр деталей
Система разъемов Micro-Fit

Предлагает корпус премиум-класса для предотвращения неправильного соединения, уменьшения отката клемм, снижения утомляемости оператора во время сборки и помощи в приложениях для слепого соединения.

Цепи: 4-24 Шаг: 3.00 мм AWG провода: 18-30
Учить больше | Просмотр деталей
Стандартные штыревые и гнездовые разъемы 0,093 дюйма

Надежная, экономичная, мощная межкомпонентная система

Цепи: 1-15 Шаг: 5.03 — 6,70 мм Провод AWG: 14-30
Учить больше | Просмотр деталей
Системы соединителей CP Wire-to-Board и Wire-to-Wire

Используя функции полного набора ключей и сочетания цветов, надежные системы коннекторов CP повышают безопасность пользователя и ускоряют сборку бытовых и промышленных межкомпонентных соединений

Цепи: 2 — 12 * Шаг: 2.50, 3,30, 4,50 и 6,50 мм Провод AWG: 16-28
Учить больше | Просмотр деталей | * На основе системы
Семейные разъемы питания Mini-Fit Разъемы питания

Mini-Fit Jr. и Mini-Fit Plus обеспечивают до 9 шт.0A и 13,0A соответственно, а варианты подключения вслепую, обеспечения положения выводов и задней оболочки предлагают универсальную соединительную систему для широкого спектра применений.

Размеры цепей: 2-24 Шаг: 4,20 мм Провод AWG: 16-28
Учить больше | Просмотр деталей
NSCC — Контакт для новой стандартной обсадной колонны

Простое в сборке, экономичное компактное изделие, обеспечивающее электропитание для негерметичных корпусных электронных устройств в автомобилях и грузовых автомобилях

Цепи: 2-30 Шаг: 1.50 — 6,00 мм Провод AWG: 10-22
Учить больше | Просмотр деталей
Соединительная система VersaBlade Wire-to-Wire

Обеспечивает надежную и гибкую универсальную систему разъемов питания / сигналов, которая может подавать напряжение до 300 В и 15 В.0A

Цепи: 1 — 9 Шаг: 6,20 — 8,90 мм Провод AWG: 14-24
Учить больше | Просмотр деталей
Разъемы питания MLX

Шаг 6,35 мм, 2.Система разъемов для штырей и розеток диаметром 13 мм. Также включает систему заземления MLX для централизации проводки электрического заземления.

Цепи: 1-15 Шаг: 6,35 мм Провод AWG: 10-20
Учить больше | Просмотр деталей
Разъемы питания Mega-Fit

Обеспечивают большую мощность на линейный и квадратный миллиметр, чем большинство промышленных разъемов питания среднего класса

Цепи: 2-12 Шаг: 5.70 мм AWG провода: 12-16
Учить больше | Просмотр деталей
Система разъемов Super Sabre

Обеспечивает различные варианты питания и питания / сигнала, которые рассчитаны на передачу 34,0 А на каждый блейд-модуль в компактной недорогой системе с высокой плотностью размещения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
