1. Общее описание электромагнитных ПРА :

Электромагнитныe ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.



Область применения:

• магазины,
• офисные центры,
• гостиницы,
• промышленные помещения.

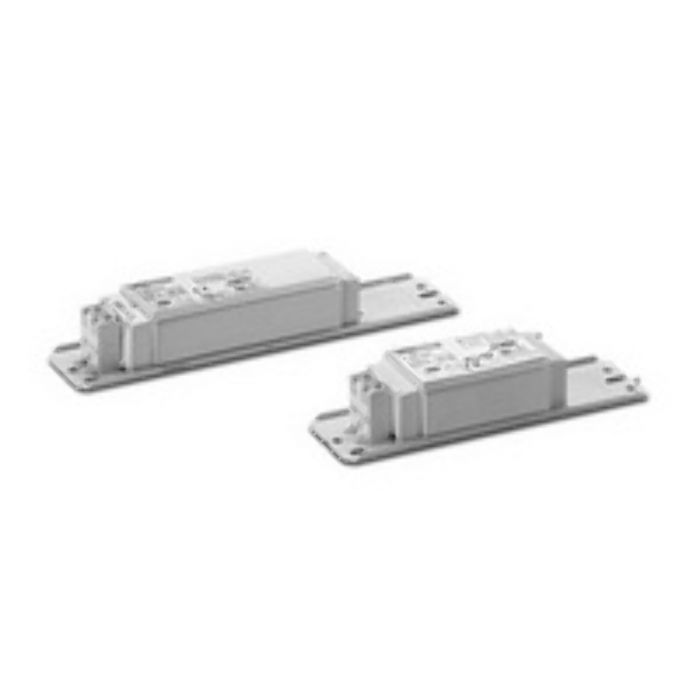

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна.

Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

2. Регламентирующие нормативные документы для электромагнитных ПРА

• DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
• EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
• EN 61347-1 Устройства управления для ламп — часть 1: Общие требования и требования безопасности
• ЕN 61 347-2-8 Устройства управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
• ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
• ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА — лампа.
• ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
• ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.



З. Общие данные ПРА

Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, обеспечивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке в светильники нужно обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное генерирование шумов.

Электромагнитные ПРА оптимизированы в отношении к их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Поскольку магнитные колебания могут воздействовать в зависимости от конструкции светильников на другие области, то нужно учитывать при проектировании светильников.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется выбором материала и изоляцией обмотки.

Предельная температура обмотки обозначает ту величину температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достигнуть работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта состоит из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя. Мерой потери мощности ПРА является Δt, значение которой находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерений является основой классификации энергопотребления ПРА.

Кроме этого, применяется европейская директива 2000/55/ЕС «Предельные допустимые величины потребления мощности схемами люминесцентных ламп».

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке. Эти высокие токи при включении системы нагружают автоматы защиты электропроводки, поэтому необходимо использовать соответствующим образом подобранные автоматические выключатели.

Индуктивные ПРА конструктивно вызывают токи утечки, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса защиты I составляет 1 мА.

4. Электромагнитная совместимость (ЭМС/ ЕМV)

Помехи:

Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на

контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц. Это низкочастотное напряжения помех, как правило, не критично у электромагнитных дросселей, если конструкция ПРА согласована в этом отношении.

Невосприимчивость к помехам:

Благодаря жесткой конструкции и специально отобранным материалам, электромагнитные ПРА обеспечивают высокую степень защиты от помех и не подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети:

Люминесцентные лампы имеют пик перезажигания после каждого N-прохода тока ламп, лампы

гаснут на короткое время (почти незаметно глазом). За счет этих пиков перезажигания люминесцентных ламп создаются гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2

5. Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)



6. Температурный режим ПРА

Предельные значения температур:

При нормальной работе температура обмотки tw не должна превышать 130º С. При аномальном режиме работы предельное значение температуры обмотки tw =232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температур:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, что приводит к повышению температуры обмотки. Критерием для этого повышения является значение Δt как для нормальной так и для аномальной работы. Значение Δt определяется по стандартной схеме измерений и указывается на маркировке в градусах Кельвина.

Пример: Δt =55К/140К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током нагрева для электродов лампы.

7. Срок службы электромагнитного балласта

При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок службы 10 лет. Интенсивность отказов < О,О2% / 1.000 час.

8. Коэффициент мощности ПРА

Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света:

λ ≤ 0,9

9. Рекомендации по монтажу электромагнитных дросселей

• Положение встраивания: Любое
• Место монтажа: электромагнитные ПРА спроектированы для установки в светильниках или в подобных приборах.
• Независимые ПРА не нужно встраивать в корпус.
• Крепление дросселей: Предпочтительно с помощью винтов М4

10. Электрический монтаж электромагнитного ПРА

Клеммные колодки (универсальные контактные зажимы)

• Применять медный провод (негибкий провод)
• Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
• Длина зачищенного конца проводника 8 мм
• Поперечное сечение соединительного надреза (IDС — зона) 0,5 мм² , с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

• Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники:
• 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.
• Соединение проводников
• Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

Дроссели (ПРА) для люминесцентных ламп:устройство,принцип работы и ремонт

Что такое дроссель и для чего он нужен.

Люминесцентные лампы, которые являются представителями типа газоразрядных лам, невозможно зажечь как обычные лампы накаливания, просто подключив к ним напряжение питающей сети. Просто не произойдет ничего. Чтобы выполнить зажигание такой лампы необходима специальная схема или электронный пускорегулирующий аппарат.

В случае применения простейшей схемы для запуска тлеющего разряда в колбе газоразрядной лампы потребуется стартер и дроссель. Со стартером все понятно. Он требуется только для запуска, после чего он отключается. В работе всегда участвует дроссель. Его задача ограничивать ток, протекающий через лампы. Может показаться, что достаточно резистора. Он и меньшие размеры имеет. Теоретически, в цепи на переменном токе можно ограничивать ток резистором, конденсатором, катушкой индуктивности. Но в отличие от резистора, она обладает реактивным сопротивлением. И это делает его наиболее уместным вариантом, для его использования в качестве балластного элемента. В схеме он подключается последовательно с лампой.

Благодаря реактивному сопротивлению и выполняется защита от лавинообразного нарастания тока.

Устройство дросселя (ПРА).

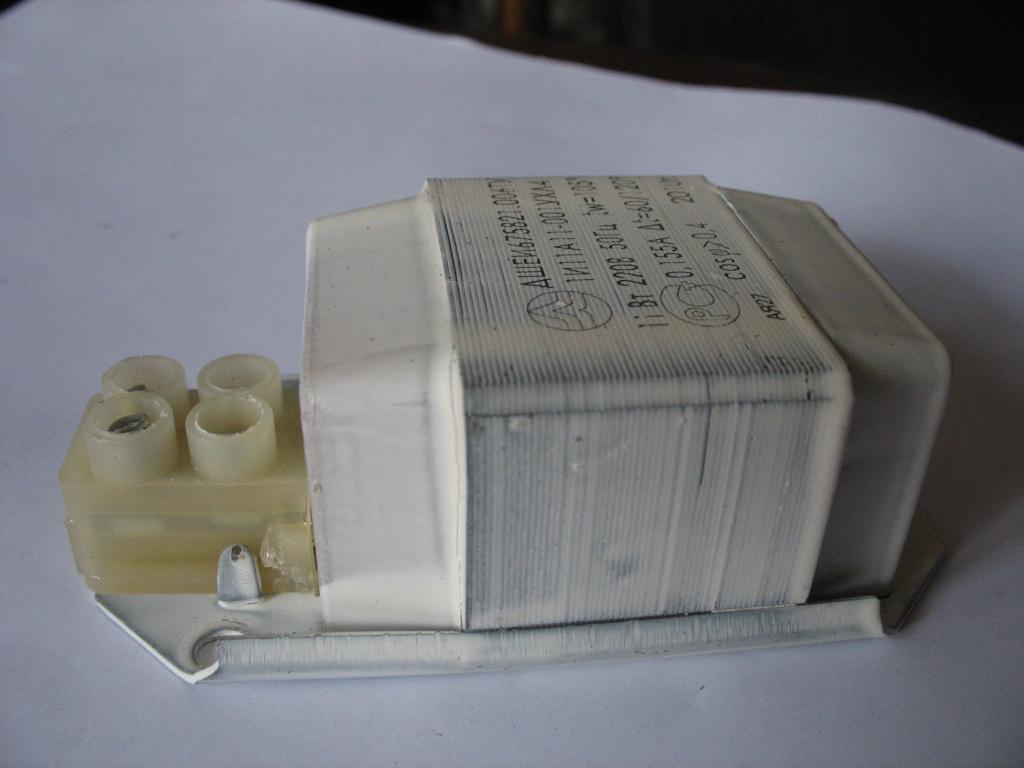

Внешний вид дросселя

На фотографии представлен дроссель для люминесцентных ламп дневного света. По большому счету он является катушкой индуктивности с металлическим сердечником в корпусе (кожухе) из листового металла. Более современные изготавливаются в термоустойчивом пластиковом корпусе, имеют более низкие массо-габаритные показатели. Это промышленное название (максимально близкий перевод — ограничитель). Его сопротивление по постоянному току порядка 60 Ом.  При проверке мультиметром, в случае индикации бесконечного сопротивления – дроссель неисправен, в обрыве. Если сопротивление менее 55 Ом, это также означает неисправность дросселя. В этом случае он, скорее всего, имеет межвитковое замыкание. Это случалось со старыми ПРА, когда начинает рассыпаться компаунд и происходит отслоение лака с проволоки. В простейшей схеме он выполняет функцию балласта.

Дроссель в разрезе

Сердечник дросселя обычно изготавливается из трансформаторной стали, при этом пластины, входящие в его набор, электрически не контактируют между собой. Это сделано для уменьшения вихревых токов.

Принцип работы дросселя.

Основное, что делает дроссель – это производит сдвиг фазы переменного тока в момент перехода через ноль. За счет этого поддерживается тлеющий разряд в колбе газоразрядной лампы. Для ограничения тока, проходящего через электроды лампы выбран дроссель так как он имеет реактивное сопротивление. Кроме того, любая катушка индуктивности может накапливать энергию.

Для зажигания тлеющего разряда необходим импульс электрического тока, это тоже обеспечивается дросселем.

При подаче питания на схему происходит следующее:

1. Ток идет по схеме через каушку, электроды лампы и стартер. Он сравнительно не велик, не более 50 мА.
2. В колбе стартера происходит ионизация газа, температура растет.
3. Биметаллические контакты замыкаются, сила тока возрастает до 600 мА. Дальнейший ток ограничивается дросселем
4. Этого тока вполне достаточно для разогрева электродов лампы EL
5. В лампе EL1 начинает протекать тлеющий разряд, образуется ультрафиолетовое излучение.
6. Люминофорное покрытие под действием образовавшегося ультрафиолета начинает испускать свет с видимой длиной волны.

Важно помнить, что параметры лампы и дросселя коррелируют. Обычно самостоятельное изготовление дросселя лишено смысла. Сейчас на рынке очень много различной пуско-регулирующей аппаратуры. Дополнительно дроссель снижает помехи и сглаживает пульсации.

Классификация и разновидности дросселей.

В разных схемах дроссели могут выполнять разные функции. Допустим в схеме осветителя на люминесцентной лампе у него одни задачи, в электронике при помощи катушки можно, допустим, произвести развязку разночастотных электронных схем, или использовать в LC-фильтре. Это и определяет классификацию.

 Вид дросселя зависит от его назначения в каждой конкретной схеме. Это могут быть фильтрующие, сглаживающие, сетевые, моторные, особого назначения. В любом случае, их объединяет общее свойство: высокое сопротивление по переменному току и низкое – по постоянному. Этим можно добиться снижения электромагнитных помех и наводок. В однофазных цепях катушку индуктивности можно применить в качестве ограничителя (предохранителя) от бросков напряжения. Функцию сглаживания дроссель выполняет в фильтрах выпрямителей. Обычно применяется LC-фильтр.

Схема подключения дросселя для люминесцентных ламп.

Схема подключения дросселя для люминесцентной лампы

Это простейшая схема для одного источника света. В случае использования двух ламп можно ограничится одним дросселем, но в этом случае, он должен выдерживать суммарную мощность двух ламп.

Схема подключения дросселя для  двух люминесцентных ламп

В данной схеме конденсатор С1 желателен, но он не является обязательной частью схемы. Теоретически вместо стартеров можно поставить обычные кнопки без фиксации. После зажигания светильника эти кнопки необходимо отпустить.

Ремонт дросселя.

Неисправность дросселя можно установить с помощью замены стартера и/или люминесцентной лампы на заведомо исправные. Если в этом случае освещения нет, то причина в нем. Неисправность дросселя можно определить и при помощи мультиметра в режиме измерения сопротивления. Работоспособный электромагнитный дроссель имеет сопротивление около 60 Ом. Допустимое отклонение составляет около 10 процентов. Если сопротивление мало, то это указывает на межвитковое замыкание. Это случается на дросселе, который достаточно долго эксплуатируется. Причина заключается в отслоении лакокрасочной изоляции и замыкании витков. Бесконечное сопротивление указывает (либо вообще нет прозвонки) на обрыв, отсутствие контакта. Скорее всего он просто сгорел, так был скачок напряжения.

Помните что при работе с любыми электроприборами необходимо соблюдать технику безопасности!

Ремонт дросселя для люминесцентной лампы заключается в разборке: снятии кожуха при его присутствии, разборке пластин сердечника и перемотке катушки. Однако, это нецелесообразный процесс в следствие его трудоемкости и низкой цены нового. Его проще заменить на заведомо исправный. При замене необходимо соблюсти мощностные параметры.

Выводы.

Хоть схема и имеет полувековую историю, она до сих пор остается актуальной. ПРА необходим для работы люминесцентной лампы. Все компоненты производятся и стоят недорого. К достоинствам этой схемы можно отнести ее простоту и доступность компонентов. Обычно дроссель является самым долгоживущим компонентом схемы.

Из минусов отмечено, что при использовании классической схемы при включении освещения несколько секунд наблюдается мерцание. Это плохо отражается на сроке полезной эксплуатации самого источника света. Т.е. Лампа проработает меньше в такое схеме, чем при использовании электронного пускателя.

В плане экономической целесообразности, при частом включении и выключении света использовать такую элементную базу не выгодно, проще приобрести электронный пускатель, хоть его покупка и обойдется дороже, но это будут одномоментные затраты.

Как проверить люминесцентную лампу дневного света?

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

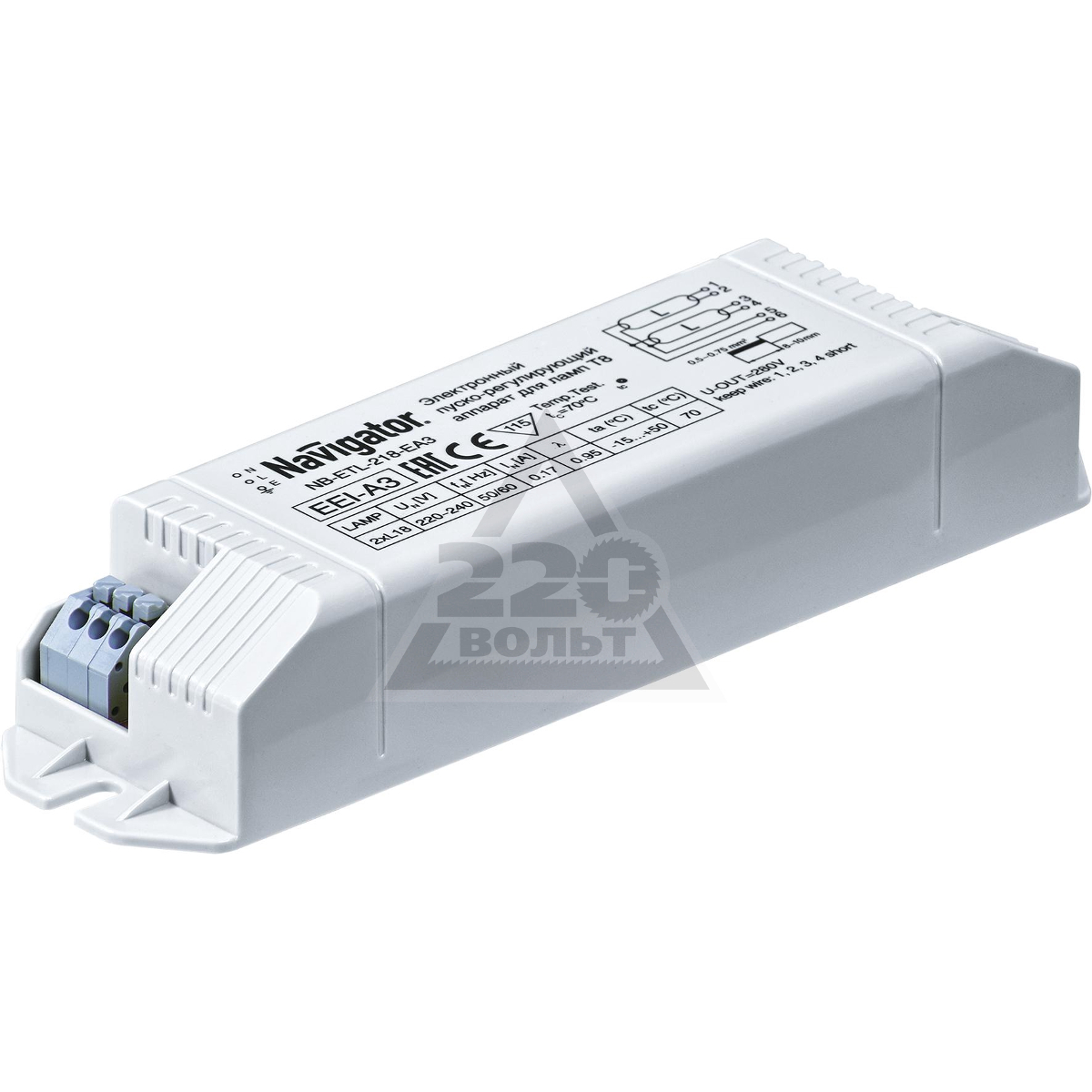

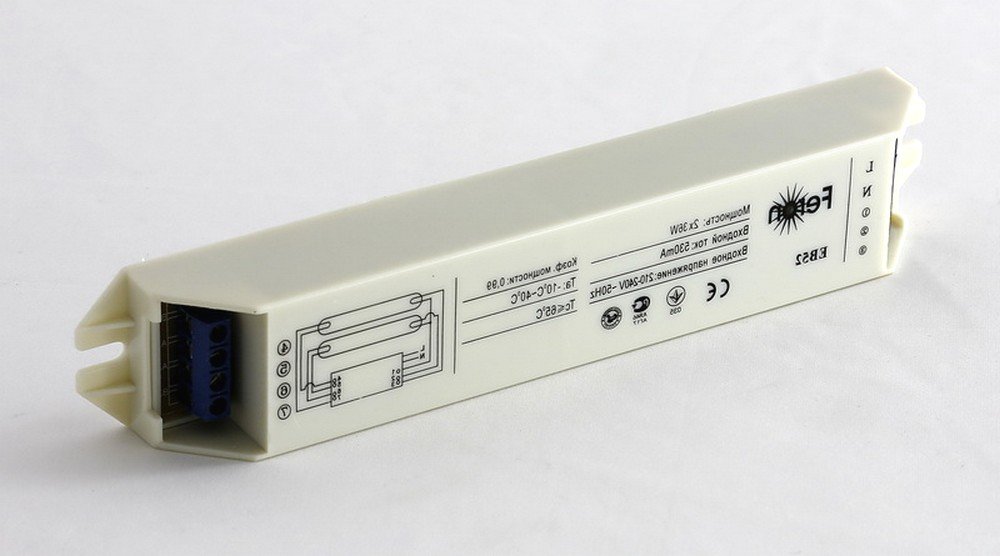

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

1. Полном отсутствии включения.
2. Кратковременных мерцаниях лампы с дальнейшим включением.
3. Продолжительном мерцании без дальнейшего включения.
4. Гудении.
5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

• гудение светильника из-за дребезжания пластин;
• лампа зажигается нормально, потом темнеет по краям и гаснет;
• перегрев ЛДС;
• после включения внутри колбы бегают змейки;
• сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники остаются распространённым источником света. При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенности люминесцентной лампы автор не зря взял в кавычки «слово обрыв».  Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

• Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную). После этого повторить прозвонку.
• Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификацию прибора, найти в интернете его электронную схему – не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на практике этим мало кто занимается, так как произвести разборку довольно трудно, а продукцию отдельных изготовителей и невозможно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в другом месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на стенки которой внутри нанесен люминофор тонким слоем. Она заполнена смесью инертного газа с незначительным количеством ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение вызывает излучение люминофорным слоем света в видимом спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в источниках дневного света может использоваться дуговой разряд. Ртутная дуговая лампа обладает очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла. Разряд между электродами стабилизируется и снижается температура, благодаря этому нить намного дольше служит.

Учащённое включение/выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, вследствие чего происходит перегорание.

С чего начинать проверку работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе. Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель. Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режим измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом. Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивления.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедившись в хорошей изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует проверить в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

• конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
• лампа не должна быть сильно почерневшей;
• далее конденсатор можно проверить с помощью универсального тестера – мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим возможным пределом измерения сопротивления. При проведении измерений между выводами конденсатора сопротивление должно быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то, скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если выяснится, что причиной отказа в работе светильника является стартер, его необходимо заменить.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

О неисправности детали свидетельствует:

• сильное гудение светильника;
• быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
• сильный нагрев колбы с момент работы;
• наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность. Вернуть вторую жизнь такой лампе можно, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из таблицы можно узнать номинальные значения радиоэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в домашних условиях можно, если руководствоваться схемами и следовать определённым инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь, это связано с ее более сложным устройством и наличием дополнительных элементов.

1. Причиной выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

• Предыдущая
• Лампы и светильникиВыбираем варианты подсветки для картин
• Следующая
• Лампы и светильникиВиды и принцип работы люминесцентной лампы

Поделитесь в соц.сетях:

Источник: https://isanshop.ru/elektrika/kak-proverit-lyuminescentnuyu-lampu-mul-timetrom-poshagovaya-instrukciya. html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта пребывания. Гул неисправного светильника раздражает.

Мерцание лампы исключает возможность трудовой деятельности, неблагоприятно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать признаки проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между ними возникает дуговой разряд, который приводит к появлению ультрафиолетового излучения. Оно, воздействуя на слой люминофора, которым покрыта внутренняя поверхность колбы, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разряд поддерживается эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема показана на рисунке 1.

Рисунок 1. Схема работы режимов зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, а драйвер для питания встроен в корпус. Они бывают трех видов, но все обеспечивают определенный режим работы, их четыре:

• включения;
• предварительного нагрева;
• поджига;
• горения.

За счет правильно подобранных режимов работы такие устройства продлевают срок службы лампы, имеют высокий КПД. В режиме горения уровень напряжения на электродах в ряде случаев позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при применении стандартной схемы включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами возможных неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того чтобы продлить срок службы вольфрамовую нить покрывают слоем активного щелочного металла. Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений покрытие постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую лампу не включит. Трубчатый корпус не должен иметь повреждений. Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник – сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

• полного отсутствия признаков включения;
• кратковременных мерцаний лампы с последующим включением;
• продолжительного мерцания без включения;
• мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого можно воспользоваться мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливают в положение измерения сопротивления. Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал – работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть использована отвертка, с функцией, предусматривающей прозвон цепи. Цепь «1-й вывод электрода – отвертка – тело человека – 2-й вывод электрода» должна прозваниваться, в этом случае загорится светодиодный индикатор, который встроен в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки запрещено, прибор может перегореть.

Определить исправность балласта, которым оборудован люминесцентный светильник, можно подключив к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт – сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы проводятся с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке показана одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах с выхода балласта может быть в пределах 500 В. Китайские производители устанавливают конденсаторы, имеющие пониженный предел номинального напряжения, всего 400 В. Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обрыве обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене. При установке нового следует обращать внимание на маркировку. Она должна соответствовать по мощности применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер подключен последовательно с лампой накаливания, имеющей мощность 60 Вт. Если стартер исправен, то лампа будет гореть и через определенный промежуток времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 – 50%. Это мало.

При исправном конденсаторе КПД стремиться к 90%, снижая энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение емкости приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают. Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения – двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука – левая нога. Правая рука – правая нога. Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным Может, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности. Все, что тебе можно доверить – вкрутить лампочку и то под наблюдением. Ты слабо знаешь меры безопасности. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) относятся к классу люминесцентных приборов, использующихся для освещения. Они обладают рядом преимуществ по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части возникающих при его эксплуатации неисправностей. Чтобы устранять возникающие неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу различной геометрической формы, изготовленную из хрупкого кварцевого стекла. Ее внутренние стенки покрыты люминофором – материалом, способным преобразовывать спектр излучения ультрафиолетовых длин волн в видимую часть излучения – дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротрещин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивают катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрическим током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем уменьшается эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части – сама лампа, балласт, который может быть либо электромеханическим, либо электронным. Таким образом, причины неисправной работы светильника могут находиться как в схеме пускорегулирующей аппаратуры, так и быть отказом работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте. Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами. Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При оборванной нити накала мультиметр покажет бесконечно большую величину на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции обеспечения цикла запуска поджига используемой совместно с ним люминесцентной лампы и поддержания тлеющего разряда в колбе в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание активных элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно включать только вместе с лампой. Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность выполняется включением в сетевую розетку и контролем яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС путем ее замены, не забывая «обесточивать» перед этим схему. При замене надо использовать только рекомендуемую лампу. Информация о ней содержится на корпусе изделия. В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и затем создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной ему электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует свое индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимым для постоянной и стабильной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, что сопротивление дросселя для переменного тока защищает спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра. Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно обнаружить либо его исправное состояние, при котором измеренное активное сопротивление соответствует его паспортным данным, либо столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или обнаруженном отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контакты светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость которой заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет сложный профиль. В исходном состоянии контакты разомкнуты. При подаче на выводы стартера напряжения в газовой среде возникает дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

Контакт имеет меньшее переходное сопротивление, чем существующая до этого «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению формы контактов, в результате которого происходит их размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение – произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которым подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.



Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

виды устройств и принцип работы

Дневное освещение—это экономичный вариант, вследствие чего является альтернативой традиционному освещению. Использование люминесцентных ламп сосредоточено практически во всех отраслях, не исключено и применение в бытовых условиях. На сегодняшний день такой источник света классифицируют по яркости и оттенку излучения света: холодный белый, теплый белый и желтоватый тон. Однако, для безопасности и нормализации работы принято использовать дроссель для ламп дневного света.

Внимание! Приобретайте люминесцентный светильник исключительно в специализированных магазинах, спрашивайте гарантию на прибор.

Что такое дроссель и для чего он нужен?

В первую очередь дроссель обеспечивает стабильную работу ламп дневного света. Если вы случайно заметили почернение на концах светильника, обратите внимание, возможно неисправность именно в стабилизаторе.

Дроссель—это деталь, которой оснащена энергосберегающая лампа. Функцией этого устройства считается контроль напряжения на выходных контактах источника света. Чтобы свет в люминесцентной лампе не погасал, необходимо создать балласт, он сможет поддержать ток в контактах светильника на оптимальном уровне. По стандартам производства балласт подключается последовательно, далее к нему параллельным путем подсоединяют стартер (он отвечает за зажигание лампы).

Дроссель для лам дневного света

Важно! Перегоревшая лампа способна работать без дросселя, нужен лишь правильный алгоритм работы.

Включение осветительного прибора в электрическую сеть влечет за собой вход высокого напряжения, которого слишком много для работы, а дроссель служит, как оптимизатор и пропускает лишь нужное количество тока для свечения люминесцентных ламп. Но, иногда, в целях перестраховки нужно знать, как проверить дроссель лампы дневного света мультиметром, и оценить качество, а также норму работы приспособления. Также для этой цели можно использовать лампочку с патроном и двумя свободными проводами. Их подсоединяют к контактам устройства, если они зажгутся, следовательно, дроссель находится в рабочем состоянии.

Как подключить дневную лампу без дросселя?

Устройство, обеспечивающее длительную работу люминесцентной лампы положительно влияет на внутренний механизм, кроме того, есть отдельная схема подключения дневной лампы без дросселя.

Подобный эксперимент можно проводить даже с перегоревшими элементами и используя различные детали.

• Если лампочка сгорела, вскрываем ее и вынимаем из нее схему. Обратите внимание, колба при демонтаже устройства должна остаться целой и неповрежденной.
• Эту же схему подсоединяем к обычной лампе дневного света. То есть делаем подключение проводников к обеим сторонам лампы, затем от схемы создаём провод для вилки и втыкаем в розетку.
• Если люминесцентный источник заработал, значит, опыт удался.

Как мы видим опыт довольно простой и рабочий. К тому же, встречаются еще более простые варианты решения подобной проблемы, например, подключение балласта к общему механизму энергосберегающей лампы.

Лампа дневного света

Важно! При подключении лампы дневного освещения без дросселя, нить накала не используется!

Наверняка вам пригодится схема подсоединения лампы дневного света с дросселем. Этот вариант подойдет при исправной и работоспособной схеме механизма. На самом деле данный вариант доступен в двух вариантах, но более доступным и легко реализуемым считается способ, при котором используются все содержимые детали люминесцентной лампы, а именно, стартер, дроссель и емкость, в которую поступает стандартное напряжение домашней сети.

Для новичков не рекомендуется проводить ремонт дросселя самостоятельно, а иногда это сделать невозможно, идеальный способ—это произвести полную замену стабилизатора. Если у вас в планах бездроссельное включение люминесцентных ламп, важно придерживаться единой схемы для всех устройств подобного действия.

Рабочий механизм дроссельной платы

По внешнему виду устройство представляет собой цилиндр в металлическом корпусе. Его мощность обязательно совпадает с предельно допустимой рабочей мощностью энергосберегающей лампы. В способности дросселя входит ограничение подачи электрического тока, что предотвращает перегорание электродов лампочки.

Работа дросселя происходит в паре со стартером, по отдельности они не способны обеспечить нужные функции.

Схема подключения дросселя

Рассмотрим, как они действуют при включении дневного освещения:

• происходит запуск стартера;
• электроды разогреваются и происходит подача электрического тока к действующему механизму прибора;
• за счет этого выполняется, нагрев биметаллической пластины стартера;
• после прогрева контактов, ток приходит к дросселю;
• дроссель скапливает ток, происходит пробивание газа, и лампа начинает светиться.

В процессе работы экономной лампы с работоспособным стартером и стабилизатором, происходит равномерное распределение напряжения, если наблюдается приход сверхтоков либо утечки тока.

Важно! Подключение лампы дневного света без дросселя не может давать гарантии на длительное функционирование прибора.

Виды дросселей люминесцентного освещения

На сегодняшний день электриками признаны только два вида устройств, которые отлично работают с механизмом энергосберегающих светильников.

1. Электромагнитный дроссель—этот тип прибора включается последовательно с люминесцентной лампой. Данный вариант не работает от холодного старта и требует установки стартера.
2. Электронный дроссель—это элемент, который изобретен не так давно. Преимущественной чертой считается простая схема подключения устройства. С подобной установкой снижается мерцание лампы и ее пульсация.

Срок эксплуатации подобных приспособлений чаще всего зависит от обеспеченных условий для работы. Стоит отметить, что диапазон температур не должен варьироваться не на один градус от значений +5—+55°С.

Электрическая схема подключения нескольких ламп дневного света с дросселем

Правила выбора дросселя

Выбор любого устройства для полноценной работы приборов следует делать внимательно. Приходится обращать внимание не только на технические качества оборудования, но еще и на марку производителя, ценовой эквивалент, а также учесть плюсы и минусы данного выбора.

Самые качественные изобретения предоставляют фирмы Chilisin, Luxe и Vossloh schwabe. Зачастую в комплекте с дневной лампой поставляется и запасной комплект необходимых элементов.

Посмотрите видео о том, как подключить 2 люминесцентные лампы к одному дросселю:

Вас могут заинтересовать:

Сопротивление дросселя лампы дневного света. Подключение люминесцентных ламп без дросселя и стартера

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают наибольшую популярность, так как электроэнергия постоянно дорожает и использование обычных ламп накаливания становится довольно дорогим удовольствием. А энергосберегающие компактные лампы не всем могут быть по карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах устанавливается все больше люминесцентных ламп.

Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

• прямые;
• кольцевые;
• U-образные;
• компактные (с цоколем Е14 и Е27).

Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды представляют собой небольшие спирали, которые раскаляются на короткий промежуток времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться. Так как спирали для розжига имеют маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяют специальные приборы — дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используют еще один элемент — стартер, который после зажигания газа в трубках лампы, отключает накал электродов.

Дроссель

Стартер

Принцип работы лампы дневного света

На клеммы собранной схемы подается напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме. Наглядно это видно на схеме, представленной ниже:

Зачастую на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работе часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

В данном случае используется два стартера, по одному на каждую лампу. При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, то к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Электронные балласты

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с соответствующими клеммами. Но чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Преимуществом данного подключения является отсутствие дополнительных элементов, необходимых для стартерных схем управления лампами. К тому же, с упрощением схемы увеличивается надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным устройством уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости что-то придумывать и нести дополнительные расходы для покупки недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор. В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер — это видно по характерному «морганию» ламп. После замены сгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, следует немедленно обесточить светильник и проверить работоспособность всех его элементов. Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание обмоток и, как следствие, выход из строя ламп дневного света.

Одним из наиболее часто встречаемых осветительных приборов, особенно в помещениях общественного назначения, является лампа дневного света. Такие осветительные изделия благодаря своему строению получили широкое применение в самых разнообразных сферах человеческой деятельности.

Но бывают ситуации, когда такие светильники выходят из строя и их нужно проверить на предмет обнаружения поломки. При этом очень большую роль в работоспособности такой осветительной продукции играет дроссель. О том, что и где следует искать, а также причем здесь мультиметр, расскажет наша статья.

Какое строение имеют источники светового потока

Дневное освещение является самым экономичным вариантом в плане освещения. При этом оно лучше всего подходит для глаз, благодаря чему служит отличной альтернативой всем существующим на сегодняшний день вариантам подсветки помещений.
Для создания дневного света сегодня используются различие виды люминесцентных ламп. Такие лампы могут классифицироваться по оттенку и яркости излучаемого света:

• теплый белый;
• холодный белый;
• желтоватый тон.

Дроссель

Но для повышения их безопасности во время работы принято использовать специальный прибор – дроссель. Им оснащены все лампы дневного света.

Обратите внимание! Покупая светильник дневного света, обязательно поинтересуйтесь у продавца гарантией и другой сопроводительной документацией на приобретаемое изделие. Так вы точно купите качественный прибор для своих нужд.

Что же представляет собой дроссель? Внешне дроссель имеет вид катушки индуктивности, у которой имеется специальный ферримагнитный сердечник. Это такая деталь, которая необходима для стабильной работы любой лампы при создании дневного света. По сути, дроссель входит в состав энергосберегающего источника света, установленного в светильнике. При его неисправности или падении работоспособности на концах лампы появляются почернения. В задачи данной детали входит контроль напряжения, создаваемого на выходных контактах энергосберегающего источника света.
Очень часто дроссель входит в состав люминесцентных ламп. Здесь, для того чтобы источник дневного света не погас, создается балласт. Он способен поддерживать в контактах осветительного прибора ток на требуемом уровне.

Обратите внимание! По существующим на сегодняшний день стандартам, такой балласт нужно подключать последовательно. Затем к нему параллельно подсоединяют стартер. Он ответственен за зажигание лампы.

Такое строение и способ подключения играет важную роль в работоспособности лампы, используемой для создания дневного света в помещении. Поэтому если имеются неисправности, то в первую очередь нужно проверить дроссель. О том, как это сделать мы расскажем несколько ниже.

Люминесцентные светильники: строение и принцип работы

Чтобы понять, почему лампы дневного света перестали работать, необходимо быть знакомым с их конструкцией, а также принципом работы. Это нужно для того, чтобы по косвенным признакам проверить их работоспособность и определиться с вариантами починки.
На данный момент в продаже существует несколько типов люминесцентных ламп. Но все они имеют одинаковое строение.

Строение люминесцентной лампы

Такие источники дневного света в своей конструкции обязательно содержат стеклянную колбу различной формы. В ней находятся спиральные электроды и инертный газ (пары ртути).
Сверху колба покрыта специальным слоем из люминофоров.
Принцип работы лампы таков:

• при поступлении электрического тока на электроды (спирали) они нагреваются;
• в результате нагревания спиралей происходит зажигание газа;
• под действием него начинает светиться люминофор.

Из-за того, что электроды имеют ограниченные размеры, имеющегося в сети напряжения недостаточно для розжига электродов. Вот для этого и используют дроссель. А чтобы предотвратить чрезмерный перегрев спирали в лампы устанавливают стартер. Он после зажигания газа запускает процессы, приводящие к отключению накала электродов.

Принцип работы люминесцентной лампы

Первым в работу вступает стартер. Его роль сводится к прогреванию биметаллических электродов. В результате этого наблюдается их короткое замыкание. Затем ток в цепи, ограниченный только внутренним сопротивлением дросселя, резко увеличивается (более чем в три раза). Электроды быстро разогреваются. В то же время у стартера его биметаллические контакты остывают и размыкают цепь запуска. Во время разрыва электрической цепи наблюдается эффект самоиндукции, который приводит к высоковольтному импульсу. Он и обеспечивает в среде инертного газа электрический разряд. Под влиянием созданного разряда формируется видимое ультрафиолетовое свечение находящихся в колбе паров ртути.
В дальнейшем при работе лампы происходит равномерное распределение электрического тока, а дроссель обеспечивает ее стабильную работу.

Какие неисправности возможны и как их устранить

В ситуации, когда уровень освещения, которое дают лампы дневного света, перестал быть стабильным, нужно искать причины дабы выяснить, подлежит ли источник света ремонту или нуждается в замене.

Обратите внимание! Поверку ламп дневного света (мультиметром) следует начинать со стартера или дросселя, так как это два наиболее важных элемента источника света.

Стоит отметить, что чаще всего из строя выходят стартеры. Поэтому проверить в первую очередь нужно именно их. У него обычно ломается конденсатор, который подключается параллельно источнику света. Делая замену конденсатора, необходимо учитывать напряжение, на которое рассчитан этот элемент. Здесь нет универсального решения и каждый случай нужно оценивать отдельно.
А вот дроссель ломается гораздо реже. Хотя такая ситуация не является исключением. Дроссель может престать функционировать из-за того, что произошел обрыв его обмотки. Это связано с тем, что при межвитковом замыкании данный элемент сильно нагревается. При этом можно почувствовать характерный запах, который источает горелая изоляция. В такой ситуации через некоторое время источник дневного света также выйдет из строя.

Почернение лампы

Также очень часто поломка люминесцентной лампы происходит из-за перегорания вольфрамовой спирали. Это вообще самая распространенная причина выхода источника света из строя.

О неисправности дросселя или постепенному, но верному перегоранию вольфрамовой спирали свидетельствует появление на концах изделия почернений разной площади. Если такие пятна появились, то лампе осталось функционировать уже чуть-чуть, и она подлежит замене в ближайшее время.
Но это все лишь домыслы, так как для определения причины поломки нужно прибегать к помощи специального прибора – мультиметра.

Как проводится проверка работоспособности ламп

Мультиметр

Проверка источника света сводится к тому, чтобы убедиться в сохранности целостности спирали с обеих сторон колбы. Для этих целей можно использовать цифровой мультиметр или тестер.*

Обратите внимание! Многие модели мультиметров оснащены функцией звуковой прозвонки. Вместо нее можно включить наименьший предел измерения сопротивлений.

Если прибор выдал значение (например, 10 ом), то лампа целая и нити не перегорели. А вот если мультиметр выдает полный обрыв, то нить перегорела.

Дополнительным визуальным способом определить неисправность дросселя, без помощи измерительного прибора, является наличие эффекта «огненной змейки». Она периодически «вьется» по колбе. Ее появление демонстрирует факт того, что ток в источнике света превышает свои допустимые значения. Поэтому электрический заряд стал нестабильным. В такой ситуации мультиметром нужно проверить вольт-амперные характеристики источника света. Если будут выявлены даже незначительные несоответствия с заданными производителями параметрам, то необходимо менять дроссель.

В данной ситуации проверка проводиться следующим образом:

• два провода, идущие от дросселя, нужно отсоединить;
• их соединяем с цоколем рабочей контрольной лампы;
• подключаем полученную конструкцию к электросети.

Если люминесцентный осветительный прибор загорелся в полную силу, то значит дроссель исправен и причина поломки кроется в другом.
Самостоятельно ремонтировать устройство источников света дневного типа можно только людям, имеющим необходимые знания, а также набор инструментов. Заменяя дроссель нужно обязательно отключить осветительный прибор от сети электропитания.
Обратите внимание! Помните, что просто нажав на выключатель, вы не сможете полностью обесточить светильник. Напряжение в нем все равно останется.
При ремонте внимательно следите за схемой подключения определенных элементов устройства прибора, а также обязательно используйте мультиметр для проверки конечного результата ремонтных работ.

Заключение

При неисправности дросселя, находящегося в составе лампы дневного света, можно и нужно использовать такой измерительный прибор, как мультиметр. С его помощью вы сможете быстро и эффективно не только обнаружить причину поломки, но и своими руками провести необходимые ремонтные действия.

Проверка диодов мультиметром: тонкости от мастеров

К сожалению, даже подключенные к современной (ЭПРА) люминесцентные лампы перегорают. Такое случается с большими светильниками, и с компактными люминесцентными лампами (КЛЛ), более известными как экономлампы. И если сгоревшую электронику починить можно, то попросту выбрасывают.

Понятно, что если у лампы, подключенной до дросселя со стартером или к ЭПРА, перегорит одна из нитей накала, то светильник уже не включится. Кроме того, старая «брежневская» схема подключения имеет ещё несколько недостатков: затяжной запуск стартером, сопровождающийся раздражающими миганиями; мерцание лампы с удвоенной частотой сети.

Однако выход прост — запитать люминесцентную лампу не переменным, а постоянным током, и чтобы не использовать капризные стартеры, нужно приложить при запуске повышенное напряжение сети. Таким образом, мало того, что источник света перестанет мерцать, но и после подключения по новой схеме даже перегоревшая люминесцентная лампа проработает ещё не один год.

Для запуска с умноженным напряжением сети не понадобится нагревать спирали — электроны для начальной ионизации будут вырваны уже при комнатной температуре, даже из перегоревших спиралей. Так как не нужен нагрев до температуры 800–900 градусов для тлеющего стартового разряда, то резко продлевается срок службы любой люминесцентной лампы, и с целыми спиралями. После запуска, кусочки нитей становятся теплыми за счет стабильного потока электронов. Простейшая схема, имеющая эти преимущества, следующая:

На рисунке показана схема двухполупериодного выпрямителя с удвоением напряжения, здесь лампа загорается мгновенно

При подключении по такой схеме нужно соединить вместе оба внешних вывода каждой нити накала лампы — без разницы, перегоревшие они, или целые.

Конденсаторы С1, С4 нужны неполярные с рабочим напряжением более чем в 2 раза больше сетевого (например, МБМ не ниже 600 вольт). В этом и есть главный минус схемы — в ней применяются два конденсатора большой емкости, на высокое напряжение. Такие конденсаторы имеют значительные габариты.

Конденсаторы С2, С3 тоже нужны неполярные и желательно, чтобы они были слюдяными на напряжение 1000 В. На диодах Д1, Д4 и конденсаторах С2, С3 напряжение подскакивает до 900 В, чем обеспечивается надежное зажигание холодной лампы. Также эти две емкости способствуют подавлению радиопомех. Светильник можно зажечь и без этих конденсаторов и диодов, но с ними включение становится более безотказным.

Резистор нужно намотать самостоятельно из нихромовой или манганиновой проволоки. Рассеиваемая на нем мощность значительна, так как светящаяся люминесцентная лампа не имеет своего внутреннего сопротивления.

Подробные номиналы элементов схемы в зависимости от мощности светильника приведены в таблице:

Диоды можно использовать необязательно указанные в таблице, а аналогичные современные, главное, чтоб они подходили по мощности.

Чтобы зажечь неподдающуюся лампу на один из концов наматывают колечко из фольги и соединяют его проводком со спиралью на противоположной стороне. Такой ободок шириною в 50 мм вырезается из тонкой фольги и приклеивается к колбе лампы.

Следует заметить, что люминесцентная лампа вовсе не предназначена для работы на постоянном токе. При таком питании световой поток от неё со временем ослабевает из-за того, что пары ртути внутри трубки постепенно собираются возле одного из электродов. Хотя, восстановить яркость свечения достаточно легко, нужно лишь перевернуть лампу, поменяв местами плюс с минусом на её концах. А чтобы вовсе не разбирать светильник, имеет смысл заранее установить в нем переключатель.

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенная светоотдача и более долгий срок службы. Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при его отсутствии является насущной и актуальной.

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя газа высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Нити накала лампы.
9. Ультрафиолетовое излучение.
10. Ток разряда.

Образующееся ультрафиолетовое излучение лежит в невидимой для человеческого глаза части спектра. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором. Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на её концах разогреваются прохождением через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжения пробоя обеспечивает ПРА, который может быть собран по известной традиционной схеме или же иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 – электроды лампы; С1 – косинусный конденсатор, С2 – фильтрующий конденсатор. Обязательным элементом таких схем является дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего зачастую используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за наличия индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть – L – К1 – S – К2 – Сеть». В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивление лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть – L – К1 – К2 – Сеть». В этой фазе дроссель L выполняет роль реактивного токоограничивающего сопротивления.
Недостатки традиционной схемы пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, низкий КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20÷100 кГц) отсутствует видимое мерцание. Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 – выпрямитель сетевого напряжения, С – фильтрующий конденсатор, Т1-Т4 – транзисторный мостовой инвертор с трансформатором Tr. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента мощности, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные выше названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора служат для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1) . В таком случае достаточно заменить стартер. Эту же операцию следует провести при появлении мерцания лампы. В таком случае при визуальном осмотре на колбе ЛДС нет характерных затемнений.
2) . Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими нитями электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис. 4). Здесь роль стартера выполняет пользователь. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис. 5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 – 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов. Однако подчеркнём, что такие схемы позволяют некоторое время запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель. Конденсаторы в схеме рис. 6 следует выбирать в пределах 1÷20 мкФ с напряжением не меньше 1000В. Диоды должны быть рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, рассчитанных на ток 1.
Ещё один вариант схемы запуска показан на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогичны схеме на рис. 6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем главную вторичную (на схеме обозначена, как III). Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании схем на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В случае перегорания одной или двух нитей катодов люминесцентной лампы её можно продолжать эксплуатировать некоторое время, применяя упомянутые схемы с повышенным напряжением.

Экономки или лампы дневного света встречаются сегодня практически в каждом доме. С их помощью можно хорошо экономить на электроэнергии. Но здесь экономия соседствует с достаточно сложной конструкцией такой продукции.

Дроссель для лампы люминесцентного типа

Достаточно важным компонентом устройства люминесцентных ламп является дроссель. Данная статья расскажет о том, что собой представляет этот элемент, а также какова схема его подключения к лампе дневного света.

Особенности экономки

Лампа дневного света представляет собой газоразрядное устройство, которое является более усовершенствованной лампочкой накаливания. В связи с этим в ее конструкции должен быть элемент, выполняющий роль ограничителя тока. Эту роль и выполняет дроссель (балласт). Без него сила тока в электроцепи будет нарастать лавинообразно, а это приведет к поломке лампы.

Обратите внимание! Дроссель, выступающий в роли ограничителя тока для люминесцентных ламп, может быть электромагнитным или электронным.

Строение экономки

Дроссель в лампе дневного света является балластом и поглощает лишнюю мощность, имеющуюся в электроцепи. В источнике свечения с мощностью в 36-40 Вт он забирается примерно 15 % или 6 Вт.
Дроссель в люминесцентных моделях выполняет следующие функции:

• осуществляет прогрев катодов. Благодаря этому они подготавливаются в эмиссии электродов;
• создает необходимо для стартового разряда напряжение;
• выступает в роли ограничителя тока, который течет через электрическую систему после запуска лампы.

Чтобы балласт (электронный или электромагнитный) мог выполнять свои прямые обязанности, нужна правильная схема подключения. Если в ней будет допущена хотя бы одна ошибка, то свечение люминесцентных ламп не произойдет.
Схема подключения лампы дневного света может иметь различный вид. Она зависит от следующих параметров:

• тип балласта (электронный или электромагнитный):
• количество ограничителей тока;
• тип и количество люминесцентных ламп (к одной, двум) и т. д.

Все эти параметры оказывают влияние на то, как будет выглядеть схема подключения балласта к электроцепи источника света. Каждая такая схема не очень сложная и ее можно использовать для подключения даже при отсутствии глубоких познаний в электротехнике.
Рассмотрим несколько наиболее востребованных вариантов подключения.

Балласт электронного вида

На сегодняшний день наиболее популярным и часто встречаемым видом балласта будет его электронный тип. Поэтому схема подключения электронного дросселя – самая востребованная.

Электронный балласт

Он имеет вид небольшого блока с выведенными клеммами. Внутри такого блока размещена печатная плата. На ней собрана вся система. По ней можно понять, сколько люминесцентных ламп к ней можно подключить.

Образец включения к одной лампе

Чтобы подсоединить электронный тип ограничителя тока необходимо:

• первый и второй коннекторы на выходе блока нужно подключить к одной паре контактов экономки;
• третий и четвертый ведутся к другой паре;
• на вход подается питание.

Как видим, данный вариант достаточно прост в реализации. С ее помощью можно подключить одну лампу дневного света. Несколько сложнее выглядит вариант, используемый для включения двух источников освещения.

Образец включения к двум экономкам

Система, применяемая для запуска двух устройств дневного света к электронному типу балласта, реализуется следующим образом:

• дроссель подсоединяют в разрыв цепи питания нитей, с помощью которых осуществляется накаливание экономки;
• стартеры необходимо вести параллельно к электродам.

Обратите внимание! Соединять электронный балласт, стартерные коннекторы и нити накала необходимо в последовательном порядке.

Некоторые специалисты вместо стартера предлагают применять обычную кнопку от любого электрического звонка. В данной ситуации подача напряжения на прибор будет осуществляться путем нажатия и дальнейшего удерживания кнопки звонка. После того, как экономка зажегся, кнопку можно отпустить.

Балласт электромагнитного вида

Для электромагнитного балласта схема его соединения выглядит следующим образом:

Соединение электромагнитного балласта

Здесь процесс включения предполагает проведение следующих действий:

• в момент поступления тока в дросселе происходит накопление энергии;
• далее она идет на стартерные коннекторы;
• ток направляется в стартер через нити нагрева электродов;
• электроны и сам стартер нагреваются;
• далее происходит размыкание биметаллических контактов на стартере;
• размыкание коннекторов сопровождается выбросом электроэнергии, накопившейся в балласте;
• в электродах напряжение изменяется, что приводит к свечению.

Таким образом будет происходить активация ламп при использовании вышеприведенного варианта соединения.

Включение пары светильников

Для подсоединения дросселя можно использовать вариант соединения как для одной, так и для двух экономок. Рассмотрим более детально, каким образом проделывается включение двух моделей 2х18.

Подсоединение к двум люминесцентным моделям 2х18

Чтобы включить два устройства с мощностью в 18 Вт, необходим индукционный тип устройства с мощностью не менее 36 Вт. Для этого можно использовать ПРА на 40 Вт, а также два стартера на 4-22 Вт. Как видим стартеры необходимо подсоединять параллельно к каждой экономке. Таким образом с каждой стороны будут использованы по одному контакту-штырю. Оставшиеся коннекторы следует присоединять к электрической сети только через индукционный дроссель.
Уменьшить помехи, а также компенсировать реактивную мощность в данной ситуации можно при помощи конденсатора. Его нужно подводить к питающим компонентам светильников параллельно. В ситуации, когда имеется встроенная защита, конденсатор может не использоваться.

Вариант включения с двумя балластами и двумя трубками

При наличии двух источников освещения, а также двух комплектов для их соединения, нужно использовать такой вариант.

Подключение с двумя комплектами

В данной ситуации соединение осуществляется следующим образом:

• на вход дросселя подается фазный провод;
• далее он с выхода дросселя направляется на один контакт экономки. При этом со второго коннектора он идет на первый стартер;
• с первого стартера он направляется на вторую пару коннекторов этого же источника света;
• свободный коннектор необходимо соединить с нулевым проводом питания, который на рисунке обозначен как N

Таким же образом происходит включение и второй трубки: вначале идет дроссель, далее с него один коннектор направляется на контакт лампочки, а второй – на стартер. Выход со стартера нужно соединить со второй парой контактов светильника, а свободный коннектор — вывести на нулевой провод.

Особенности соединения

Самым дорогостоящим элементом в электроцепи является дроссель. Поэтому многие люди, чтобы сэкономить, отдают предпочтение тем вариантам, где используется только один балласт.
При этом во время подсоединения всех элементов электрической схемы светильника необходимо помнить о технике безопасности, так как в данной ситуации, по незнанию, можно получить электротравму.

Заключение

Схема для подключения к люминесцентной лампе дросселя может иметь самый разнообразный вид. Она зависит от некоторых параметров. Поэтому, чтобы подобрать оптимальный вариант, нужно знать, какой тип балласта и устройства дневного света у вас имеется в наличии.

Решение проблемы мерцания светодиодных лент во включенном состоянии

Подключение и замена дросселя для ламп дневного света

Дроссель для ламп дневного света в широком смысле слова — это обмотка вокруг сердечника определенного вида. Он работает как ограничитель. По конструкции ограничитель похож на небольшой трансформатор, но имеет только одну обмотку, поэтому его принцип действия отличается. Задача трансформатора заключается в передаче всей энергии и гальванической развязности, а задача дросселя в накоплении энергии в индуктивности.

Описание устройства

Светильник дневного света имеет стеклянный корпус, внутри которого находится горелка. По обеим краям расположены электроны, образующие дугу. После включения лампы происходит импульс большого напряжения, который вызывает дуговой разряд. Именно из-за такого разряда лампа может перегреться и даже взорваться.

Как выглядит дроссель

К сведению! Чтобы избежать перепада напряжения и взрыва используют дроссель. Он ограничивает величину тока, который поступает в лампу при включении, тем самым предотвращая перегрев и взрыв. Также ограничитель обеспечивает стабильное напряжение в цепи, таким образом освещение перестает мерцать и работает стабильно.

Характеристики дроссель для ламп

Основной характеристикой является индуктивность. Но, кроме нее, существует еще несколько параметров, которые характеризуют данный прибор. Они определяют мощность устройства, возможности его использования и срок службы.

Основные характеристики:

• мощность. Она определяется видом сердечника и обозначает уровень сигнала, который может пропустить ограничитель. Мощность измеряется в ваттах;
• угол потерь — вспомогательная характеристика, обозначающая качество дросселя. Чем меньше угол, тем ограничитель лучше;
• частота тока. Она измеряется в герцах. В зависимости от данного показателя дроссели делятся на три вида: низкочастотные с установленной границей колебаний в 20-20000 Гц, ультразвуковые ограничители с колебаниями 20-100 кГц и мощные сверхвысокие дроссели колебания, у которых более 100 кГц;
• допустимое значение пропускаемого тока измеряется в амперах;
• сопротивление в неподключенном состоянии измеряется в Омах.

Разные виды дросселей

Обратите внимание! Современный рынок переполнен сотнями видов ограничителей, которые отличаются по своим характеристикам. Таким образом можно найти идеальный вариант, который подходит под конфигурации и электрическую цепь дома. Также ограничители могут отличаться формой и своим весом.

Принцип работы дросселя для ламп дневного света

Дроссель — это необходимый элемент в цепи. Он накапливает напряжение с помощью витков, которые создают магнитное поле. Далее при воздействии на дроссельный элемент постепенно происходит увеличение тока, а при смене полярности ток начинает убывать. Таким образом стабилизируется напряжение, так как резко изменить уровень тока в ограничителе нельзя. Такое постепенное нарастание и спад происходят из-за магнитного поля обмотки.

Неправильно установленный дроссель может перегреваться. Зачастую нагревается именно обмотка, так как она является наиболее теплоемким элементом. Затем нагретая обмотка начинает плавить другие элементы ограничителя, к примеру, изоляционную прокладку.

Важно! Даже маленький ограничитель на 7 витков в процессе замыкания может стать пожароопасным. Но особо осторожно нужно относиться к мощным моделям с 78 витками и более.

Подключенный дроссель

Процесс перегрева заметен сразу:

• запах прожженной пластмассы в комнате;
• небольшой дым из дросселя.

Неисправный ограничитель может сильно греться и привести к взрыву комнатной лампочки, которая разлетится на множество осколков. При малейших признаках перегрева следует устранить неисправный элемент и поставить на его место новый, и желательно, чтобы это сделал опытный электрик.

Назначение дросселя в лампах

Основная задача ограничителя в цепи — это управление напряжением, которое подается на лампу. Также у него есть вспомогательные функции:

• защита лампы от перепадов напряжения в сети;
• разогрев катодов;
• моментальное создание высокого напряжения;
• ограничение проходимого тока во время работы лампы;
• поддержание стабильной работы лампы путем удерживания напряжения на одном уровне.

Обратите внимание! В зависимости от количества обмоток один ограничитель может использоваться сразу на несколько ламп.

Как подключить или заменить дроссель в лампе дневного света

Самый распространенный вариант подключения ограничительного дросселя к лампе дневного света — это обычная схема со стартером. Принцип действия данной схемы основан на том, что при включении питания в стартере образуется мощный разряд, который направляется к лампе, но ограничитель, установленный на пути, снижает напряжение.

Важно! Данная схема является самой простой и надежной для установки балласта в лампу дневного света.

Элементарная схема

Схема устроена таким образом, что в ней имеется только один дроссель, и при необходимости можно добавить еще одну лампу, установив ее параллельно первой.

Схема на две лампы

Также, имея два световых элемента, можно воспользоваться другой схемой.

Схема с конденсатором

В данной схеме предусмотрен электронный конденсатор, но он не обязателен к установке. В теории вместо классических стартеров можно подключаться к сети без кнопки фиксации.

Схема с выпаиванием дросселя

Замена дросселя происходит так, что достаточно выпаять его из цепи с помощью паяльника, по очереди прогрев каждую клемму. После того как клеммы будут достаточно разогреты, можно без труда извлечь дроссель и припаять на его место новый, соблюдая полярность и место установки. Подключаться к сети нужно после завершения паяльных работ.

Важно! Без знаний в электронике не стоит самостоятельно пытаться поменять или провести подсоединение ограничителя. Поскольку неверно установленный элемент может вызвать короткое замыкание. Для этого дела лучше воспользоваться услугами мастера.

Как правильно его использовать

Лампа дневного света — это небольшое газоразрядное устройство. Из-за особенностей конструкции лампы в сети, к которой она должна быть подключена, необходим ограничитель. Данным ограничителем выступает дроссель, но для начала его нужно научиться правильно использовать. Перед тем как самостоятельно создавать электрическую схему, нужно знать, что она может иметь различный вид, который зависит от таких параметров:

• тип подключаемого дросселя;
• количество ламп и ограничителей и метод соединения.

Данные параметры оказывают влияние на конечный вид электроцепи и подключение дросселя. Даже имея минимальные познания в электротехнике, можно без труда собрать несложную схему с несколькими элементами. Важно, чтобы подключение всех элементов было последовательным.

Обратите внимание! Необходимо, чтобы мощность лампы была ниже, чем мощность дросселя.

Пример использования

Срок службы дросселя

В среднем качественный элемент должен выдерживать более 6 циклов включения и выключения лампы. В идеальных условиях рабочий диапазон данной электроники находится в температурном режиме от 5 °С до 55 °С. При минусовых температурах ограничитель может работать неисправно. При нормальных условиях эксплуатации срок службы дросселя составит 3 года. Но это касается только качественных моделей от известных производителей.

Ограничитель выполняет важную роль в электрической схеме, в которую подключен световой элемент. Он не дает ей взорваться или перегореть, поэтому в любую электрическую цепь, в которой есть люминесцентный освещавший прибор, нужно подключать дроссель.

Подключение люминесцентных ламп с дросселем

Люминесцентные светильники намного экономнее ламп накаливания по электропотреблению, поскольку меньше тратят на образование тепла. Свет от них более рассеянный и может быть выбран по цвету в широком диапазоне, хотя наиболее популярны светильники белого дневного спектра.

Что касается недостатков люминесцентных ламп, то для их работы необходимы дополнительные устройства, обеспечивающие высокое напряжение до и ограничение тока после розжига.

Внутри лампы имеется азот, а как известно любой газ является плохим проводником электрического тока. Чтобы облегчить ионизацию газа внутрь закачивают небольшое количество паров ртути. Но для начального пробоя всё равно требуется напряжение выше сетевого. Также для облегчения пробоя внутри делаются спирали, которые во время первых секунд пуска накаляются и испускают массовый поток электронов из металла в газ.

Простое подключение лампы дневного света к сети 220 В не подойдет. Так как при таком подключении, во-первых, не может создаться импульс повышенного напряжения, необходимый для стартового розжига этого источника света; во-вторых, даже если лампа запустится, при искрении в розетке, то сразу же перегорит. Светящаяся лампа с плазмой внутри имеет отрицательное дифференциальное сопротивление, и за неимением в цепи другого импеданса, через неё течет ток короткого замыкания. Поэтому уже давненько придумали простую и надежную схему подключения с дросселем и стартером. Первым по этой схеме срабатывает стартер.

Стартер

Маленький бочонок внутри представляет собой газоразрядную лампу с нормально разомкнутыми биметаллическими электродами с параллельно соединенным конденсатором малой емкости 0,003–0,1 мкФ. Крошечный конденсатор растягивает скачок напряжения по фронту, чтобы хватило времени на создание газового разряда в лампе, а также он подавляет радиопомехи от замыкания электродов стартера.

Для запуска люминесцентной лампы требуется создать тлеющий разряд внутри неё. Тлеющий разряд случается при нагреве нитей лампы до температуры 800–900 градусов, когда через газ начинает проходить электрический ток порядка 30 мА. Только благодаря стартеру и происходит кратковременный накал спиралей при замыкании его внутренних электродов.

При размыкании биметаллических электродов стартера в работу подключается дроссель.

Дроссель

Катушка, включенная как электромагнитный балласт, ограничивает силу переменного тока, протекающего через неё за счет индуктивного сопротивления. Что спасает люминесцентную лампу от короткого замыкания, после того как в ней произойдет зажигание плазмы.

Дроссель крайне важен для запуска лампы, поскольку в предложенных схемах только он может повысить напряжение. Всё благодаря внутренней самоиндукции катушки. После того как электроды стартера размыкаются, дроссель выдает накопленную ЭДС импульсом на концы лампы.

Конденсатор

Электрическая емкость, подключенная на входе питания светильника, гасит реактивную мощность, которую всегда при работе тянет дроссель. Светильник без этого сетевого фильтра заработает, но будет потреблять больше электроэнергии из сети.

Конденсатор по напряжению следует подбирать с запасом выше сетевого, по емкости его выбор производится в зависимости от мощности люминесцентной лампы:

• 2 мкФ — от 4 до 15 Вт;
• 4 мкФ — от 15 до 58 Вт;
• 7 мкФ — от 58 Вт до 100 Вт.

Подключение двух ламп

В случае подсоединения одной люминесцентной лампы подбирать элементы просто: лампа мощностью 40 Вт, значит и дроссель на 40 Вт, а стартер на напряжение 220 В.

При подсоединении двух ламп до одного дросселя, к работе нужно отнестись повнимательнее. В этом случае для двух 40 ваттных ламп нужен дроссель мощностью не ниже 80 Вт, также следует найти два стартера на напряжение 127 В. Если детально разобрать схему, то станет очевидно, что оба стартера соединены последовательно, следовательно, на каждый из них приходится лишь половина сетевого напряжения.

Предложенное тандемное подключение имеет лишь один недостаток — при выходе из строя одной лампы, вторая тоже перестанет работать.

Все о ПРА — электромагнитном пускорегулирующем аппарате

Все о ПРА — электромагнитном пускорегулирующем аппарате

1. Общее описание электромагнитных ПРА:

Электромагнитные ПРА для трубчатых люминесцентных и компактных люминесцентных ламп внутреннего применения. Иногда их называют: дроссель для ламп дневного света. Класс защиты от поражения электрическим током — I, степень защиты от воздействия от окружающей среды — IP 20. Применяется для двухламповых светильников. Простой монтаж и подключение.

Область применения:

• магазинов,
• офисные центры,
• гостиницы,
• промышленные помещения.

Электромагнитный балласт представляет собой индуктивное сопротивление (дроссель), подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер. Преимуществами электромагнитного дросселя для ламп дневного света является его простота и дешевизна.Недостатки электромагнитного балласта — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск пра (обычно 1-3 сек, время увеличивается по мере износа лампы) , большее потребление энергии по сравнению с электронным балластом. Электромагнитный дроссель также может издавать низкочастотный гул.

Помимо вышеперечисленных недостатков, можно отметить ещё один. При наблюдении предмета вращающегося или колеблющегося с равной или кратной частотой мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования. Например, этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве использовать люминесцентные лампы для движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

2. Регламентирующие нормативные документы для электромагнитных ПРА

• DIN VDE 0100 Предписание по устройству силовых электроустановок с номинальным напряжением ДО 1000 В
• EN 60598-1 Осветительные приборы — часть 1: Общие требования и испытания
• EN 61347-1 Устройство управления для ламп — часть 1: Общие требования и требования безопасности
• ЕN 61 347-2-8 Устройство управления для ламп — часть 2-8: Особые требования к электромагнитным ПРА для люминесцентных ламп.
• ЕN 60921 ПРА для трубчатых люминесцентных ламп. Требования к рабочим характеристикам.
• ЕN 50294 Методы измерения общей потребляемой мощности соединения ПРА — лампа.
• ЕN 61000-3-2 Электромагнитная совместимость. Предельно допустимые токи высших гармоник в питающей сети.
• ЕN 61547 Осветительные приборы и системы общего назначения. — Требования к электромагнитной совместимости и устойчивости к электромагнитным помехам.

З.Общие данные ПРА

Электромагнитные (индуктивные) ПРА являются активными компонентами, которые совместно со стартерами нагревают электроды ламп, увеличивают напряжение зажигания и стабилизируют ток лампы в течение ее работы. Для компенсации реактивного тока необходимы конденсаторы последовательного или параллельного соединения.

При установке светильника необходимо обращать внимание на напряжение и частоту сети, габаритные размеры и температурные пределы, а также возможное образование шумов.

Электромагнитные ПРА оптимизированы в отношении их магнитным полям и магнитным нагрузкам так, чтобы они обычно не ощущались. Магнитные колебания воздействуют в зависимости от конструкции светильников в других областях.

Необходимо сделать конструкцию жесткой, чтобы вибрации не распространялись.

Срок службы индуктивного ПРА определяется материалом и изоляцией обмотки.

Предельная температура обмотки обозначает ту функцию температуры (tw), которую выдерживает изоляция при непрерывной работе при номинальных условиях в течение 10 лет. Эта предельная температура обмотки не должна быть превышена в светильнике в реальных условиях, тогда можно достичь работы ПРА на весь срок службы. Установленная в светильнике температура обмотки электромагнитного балласта из температуры окружающей среды, температурных условий в светильнике и потери мощности дросселя.Мерой потери мощности ПРА является Δt, значение которого находится на маркировке балласта. В дополнение к этому, потеря мощности схемы соединения дросселя и люминесцентной лампы измеряется по норме ЕN 50294. Этот метод измерения использует испытания энергопотребления ПРА.

Кроме этого, применяемая европейская директива 2000/55 / ​​ЕС «Предельные допустимые значения потребляемой мощности схем люминесцентных ламп».

При включении электромагнитного балласта возникают кратковременные высокие импульсы тока из-за паразитарных нагрузок, которые суммируются в зависимости от количества светильников в осветительной установке.Эти высокие токи приении системы нагружают автоматы электропроводки.

Индуктивные ПРА конструктивно вызывают токички, которые отводятся заземлением светильника (устройство заземления). Максимально допустимая величина тока утечки у светильников класса I составляет 1.

4. Электромагнитная совместимость (ЭМС / ЕМV)

Помехи:

Измерение напряжения помех должно проводиться у светильников с электромагнитными ПРА на

контактных зажимах, поскольку частота напряжения ламп этих систем ниже 100 Гц.Это низкочастотное напряжение помех, как правило, не критично у электромагнитных дросселей, если конструкция согласована в этом отношении.

Невосприимчивость к помехам:

жесткой конструкции и специально отобранным материалом, электромагнитные ПРА высокой степени защиты от помех и подвержены отрицательному влиянию присутствующих помех в сети.

Гармоники сети:

Люминесцентные лампы пик перезажигания после каждого N-прохода тока ламп, лампы

гаснут на короткое время (почти незаметно глазом).За счет этих пиков перезажигания люминесцентных ламп гармоники сети, которые сглаживаются с помощью импеданса ПРА. С помощью правильной конструкции, то есть выбора рабочей точки магнитного ПРА, ограничиваются гармоники сети на предельные значения нормы Е N 6100-3-2

5. Схемы соединения люминесцентных ламп с электромагнитными пускорегулирующими аппаратами (ПРА)

6. Температурный режим ПРА

Предельные значения температуры:

При нормальной работе температура обмотки не более 130º С.При аномальном режиме работы предельное значение температуры обмотки tw = 232º С: Эти значения должны быть проверены методом «изменения сопротивления» в течение работы.

Повышение температуры:

Ток лампы, который протекает через ПРА, обуславливает потерю мощности, приводит к повышению температуры обмотки. Критерием для этого повышения — это нормальная так и для аномальной работы. Значение Δt определяется по стандартной схеме и указывается на маркировке в градусах Кельвина.

Пример: Δt = 55К / 140К

Первое значение Δt указывает на превышение температуры для нормального режима при рабочем токе лампы. Второе значение (здесь 140К) означает превышение температуры обмотки, что является результатом протекания тока, когда разрядный промежуток лампы короткозамкнут. Ток, который течет в этом режиме, является током системы для электродов лампы.

7. Срок службы электромагнитного балласта

При условии, что температура обмотки будет соответствовать указанному предельному значению, можно рассчитывать на срок 10 лет.Интенсивность отказов <О, О2% / 1.000 час.

8. Коэффициент мощности ПРА

Индуктивные ПРА: λ ≤ 0,5. Параллельно компенсированные дроссели для ламп дневного света:

λ ≤ 0,9

9. Рекомендации по монтажу электромагнитных дросселей

• Положение встраивания: Любое
• Место монтажа: электромагнитные ПРА спроектированы для установки в светильниках или в подобных приборах.
• Независимые ПРА не нужно встраивать в корпус.
• Крепление дросселей: Предпочтительно с помощью винтов М4
.

10. Электрический монтаж электромагнитного ПРА

Клеммные колодки (универсальные контактные зажимы)

• Применять медный провод (негибкий провод)
• Поперечные сечения для соединения безвинтового зажима 0,5—1,0 мм²
• Длина зачищенного конца проводника 8 мм
• Поперечное сечение соединительного надстройки (IDС — зона) 0,5 мм², с изоляцией максимум Ø2 мм, снятие изоляции не обязательно, монтаж возможен только со специальным инструментом.

Безвинтовые контактные зажимы

• Встроенные контактные зажимы могут присоединять только жесткие проводники. Жесткие проводники:
• 0,5—1,0 мм². Длина зачищенного конца проводника 8 мм.
• Соединение проводников
• Соединение между сетью, дросселем и люминесцентными лампами должно производиться согласно представленным схемам соединения.

Пагри. Дроссель электронный (балласт)

Электронный балласт (дросель)

Электронный дроссель для лампы (ЭПРА) — это электронный балласт, который содержит в себе электронную схему преобразователя переменного напряжения сети 50 Гц в ток более высокой частоты (20-60 кГц), и который используется для питания лампы.

Запускать люминесцентные лампы с помощью электронного дросселя можно перемещать:

1. Электронный балласт разогревает катоды лампы и подает на них зажигающий потенциал. Высокая частота потребляемого напряжения КПД системы и устраняет мерцание люминесцентной лампы. Разные балласты запускают лампы по-разному — может происходить или плавный пуск с нарастанием яркости до рабочей за пару секунд, или мгновенный запуск лампы.
2. При использовании комбинированных методов в зажигании лампы не только процесс разогрева катодов, но и образование колебательного контура в цепи питания (так работают сетевые дроссели ДРЛ, сетевые дроссели ДНАТ к соответствующим лампам).Параметры контура подбирают так, чтобы до начала разряда он входил в электрический резонанс. Увеличивает объем подогрева лампы накаливания. Как правило, в таком варианте запуска нити накала катодов подключены последовательно через конденсатор. Рост запуска напряжения и тока катодов приводит к легкому и быстрому зажиганию лампы. Когда в колбе начинается разряд, колебательный контур изменяет свои параметры и выходит из резонанса.Напряжение на лампе падает до рабочего, уменьшается и ток катодов.

Преимущества электронного балласта:

— лампы дневного света с электронным балластом не мерцают и не гудят, как при использовании традиционного дросселя;
— электронный балласт компактнее и легче электромагнитного дросселя;
— люминесцентную лампу можно запустить практически мгновенно в режиме «холодного старта».

Недостатком режима «холодного старта» является существенное сокращение срока службы лампы.Поэтому экономичнее использовать схему «горячего старта», для предварительного разогрева электродов в течение 0,5–1 сек. Такой режим пускорегулирующего аппарата увеличивает время зажигания лампы, но в то же время увеличивает и срок ее службы.

В отличие от электромагнитного балласта, когда при запуске люминесцентной лампы требуется отдельный стартер, электронная схема сама формирует необходимые напряжения и токи в последовательности.

Электронный дроссель для лампы (ЭПРА) — это электронный балласт, который содержит в себе электронную схему преобразователя переменного напряжения сети 50 Гц в ток более высокой частоты (20-60 кГц), и который используется для питания лампы.

Запускать люминесцентные лампы с помощью электронного дросселя можно перемещать:

1. Электронный балласт разогревает катоды лампы и подает на них зажигающий потенциал. Высокая частота потребляемого напряжения КПД системы и устраняет мерцание люминесцентной лампы. Разные балласты запускают лампы по-разному — может происходить или плавный пуск с нарастанием яркости до рабочей за пару секунд, или мгновенный запуск лампы.
2. При использовании комбинированных методов в зажигании лампы не только процесс разогрева катодов, но и образование колебательного контура в цепи питания (так работают сетевые дроссели ДРЛ, сетевые дроссели ДНАТ к соответствующим лампам).Параметры контура подбирают так, чтобы до начала разряда он входил в электрический резонанс. Увеличивает объем подогрева лампы накаливания. Как правило, в таком варианте запуска нити накала катодов подключены последовательно через конденсатор. Рост запуска напряжения и тока катодов приводит к легкому и быстрому зажиганию лампы. Когда в колбе начинается разряд, колебательный контур изменяет свои параметры и выходит из резонанса.Напряжение на лампе падает до рабочего, уменьшается и ток катодов.

Преимущества электронного балласта:

— лампы дневного света с электронным балластом не мерцают и не гудят, как при использовании традиционного дросселя;
— электронный балласт компактнее и легче электромагнитного дросселя;
— люминесцентную лампу можно запустить практически мгновенно в режиме «холодного старта».

Недостатком режима «холодного старта» является существенное сокращение срока службы лампы.Поэтому экономичнее использовать схему «горячего старта», для предварительного разогрева электродов в течение 0,5–1 сек. Такой режим пускорегулирующего аппарата увеличивает время зажигания лампы, но в то же время увеличивает и срок ее службы.

В отличие от электромагнитного балласта, когда при запуске люминесцентной лампы требуется отдельный стартер, электронная схема сама формирует необходимые напряжения и токи в последовательности.

Дроссель — Светильники — OLX.ua

Обычные объявления Найдено 28 объявлений Найдено 28 объявлений Хотите продавать быстрее? Узнать как

Дроссель для люминисцентных ламп Предметы интерьера »Светильники 30 грн. Лозовая Сегодня 11:07

Дроссель для люминесцентных ламп 18 и 36Вт Предметы интерьера »Светильники 45 грн. Харьков, Слободской 29 янв.

Дроссель для люминесцентных ламп LN 26. 813 230V / 50Hz фирма VS Франция Предметы интерьера »Светильники 120 грн. Запорожье, Шевченковский 27 янв.

Люминесцентные лампы PHILIPS TL-D 18W / 54-765. Дроссель. Стартер. Предметы интерьера »Светильники 20 грн. Пологи 27 янв.

Дроссель (36 Вт) для лампы дневного света (есть лампы в наличии) Предметы интерьера »Светильники 50 грн. Кривой Рог, Саксаганский 25 янв.

Дросселя для ламп дневного света. Индикаторы Предметы интерьера »Светильники 30 грн. Харьков, Слободской 25 янв.

Продам Дроссель Philips BTA 36L 05B для люминисцентных ламп Предметы интерьера »Светильники 50 грн. Договорная Харьков, Шевченковский 23 янв.

Дроссель для ртутных ламп Предметы интерьера »Светильники 900 грн. Братское 23 янв.

Лампа светильник дроссель трансформатор стартер Предметы интерьера »Светильники 500 грн. Киев, Оболонский 23 янв.

Светильники, бра уличные 2 шт без плафонов с дросселем Предметы интерьера »Светильники 130 грн. Мариуполь 21 янв.

Светильник в сборе, дроссель (балласт) дрл на 400 Вт Предметы интерьера »Светильники 800 грн. Николаев, Центральный 20 янв.

Продам дроссель для ламп! Предметы интерьера »Светильники 50 грн. Новополье 20 янв.

Дроссель для люминесцентных ламп Предметы интерьера »Светильники 40 грн. Донецк, Ленинский 17 янв.

Дроссель для лампы ДРЛ Предметы интерьера »Светильники 300 грн. Жмеринка 14 янв.

Дроссель для ламп ЭПРА для люминесцентных ламп ЕПРА эпра купить 2х58 1 Предметы интерьера »Светильники 138 грн. Харьков, Основянский 13 янв.

Лампа ДРЛ 250, 400 с дросселем Цена 800 руб Предметы интерьера »Светильники 250 грн. Луганск, Артёмовский 12 янв.

Дроссель Fhilips Предметы интерьера »Светильники 30 грн. Херсон 12 янв.

Продам дроссели 40 вт для ламп дневного освещения Предметы интерьера »Светильники 10 грн. Договорная Киев, Шевченковский 11 янв.

Балласт, дроссель для ламп ДНаТ + ИЗУ Предметы интерьера »Светильники 200 грн. Одесса, Малиновский 7 янв.

Аппарат пускорегулирующий (дроссель) для люминисцентных ламп.СССР. Предметы интерьера »Светильники 40 грн. Договорная Киев, Шевченковский 6 янв.

Дросселя ламп дневного света Предметы интерьера »Светильники 20 грн. Каменское 6 янв.

Без фото Дроссели для люминесцентных ламп, Предметы интерьера »Светильники 60 грн. Договорная Харьков, Основянский 6 янв.

Дроссель для ламп дневного света люминесцентных Предметы интерьера »Светильники 15 грн. Борисполь 6 янв.

Светильник с дросселем б.у. Предметы интерьера »Светильники 25 грн. Договорная Днепр, Новокодакский 5 янв.

дроссель 40 ватт аппарат пускорегулирующий Предметы интерьера »Светильники 50 грн. Киев, Оболонский 5 янв.

Дроссель на лампу дневного света Предметы интерьера »Светильники 27 грн. Никополь 4 янв.

Дроссели к ЛДС светильникам Предметы интерьера »Светильники 30 грн. Киев, Шевченковский 4 янв.

Дроссель, светильник vossloh schwabe 2 / 26af 2 / 26w / 0,65 0,97 Made Ital Предметы интерьера »Светильники 100 грн. Киев, Дарницкий 4 янв.

Как проверить люминесцентную лампу дневного света?

Самым популярным искусственным светом является люминесцентная лампа, которая потребляет на 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко.Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе — мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникомм света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроенные спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с двух сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры — электромагнитной или электронной.Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент — дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреваются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращает перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА — стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает службы лампы и повышает КПД. В режиме свечения напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов изольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и снижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки появляется оранжевое свечение, а лампа не загорается, внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

1. Полном отсутствии включения.
2. Кратковременных мерцаний лампы с дальней включением.
3. Продолжительное мерцании без дальнейшего включения.
4. Гудении.
5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе.Если нет — следует искать неисправность вике светильника.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7%.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливаетют на измерение сопротивления — минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление — от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене.Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой.Если спиральные нити слабо светятся — пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После любого замены нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя Без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

• гудение светильника из-за дребезжания пластин;
• лампа зажигается нормально, потом темнеет по краям и гаснет;
• перегрев ЛДС;
• после включения внутри колбы бегают змейки;
• сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание — значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета.Неисправный элемент замены не подлежит ремонту и требует. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, — неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%.В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая снижает КПД, высокая — вызовет мерцание. Исправность проверяют мультиметром с помощью функции функции.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такого цели применяемого двухполупериодного выпрямителя с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется организациями, заключенными договорами с юридическими лицами.Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить службу осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Несмотря на появление светодиодов, люминесцентные светильники неизменным распространенным светом.При его отсутствии появляется необходимость проверить лампу мультиметром.

Люминесцентные лампы

Что учесть при проверке

При рассмотрении особенностей люминесцентной лампы автор не зря взял в кавычки «слово обрыв». Даже если прибор и не «зажигается» и нить не прозванивается, это еще не свидетельство того, что она сгорела и ее следует выбрасывать. Что необходимо проделать?

• Зачистить выводы лампы, только аккуратно. Для снятия налета можно использовать спиртосодержащие жидкости, ластик, шкурку (мелкоабразивную).После этого повторить прозвонку.
• Дополнительно следует зачистить пластины в механизме ламподержателей. Иногда их нелишне и подогнуть, чтобы обеспечить более плотный и надежный контакт.

Все изложенное справедливо для изделий линейных. А как быть с проверкой люминесцентной компактной лампы? Принцип тот же. Зная спецификация прибора, найти в интернете его электронную схему — не проблема.

Останется только уточнить, где на плате фиксируются выводы, и перед прозвонкой один из них отпаять.

Хотя на этой практике мало кто занимается производством различных материалов, довольно трудно.

Если после постановки в светильник люминесцентная лампа все-таки не загорается, то причину нужно искать в месте (балласт, линия и так далее). Но это уже несколько иная тема.

Как устроен люминесцентный светильник

Стеклянная загерметизированная трубка из тонкого прозрачного стекла, на поверхности которой нанесен люминофор тонким слоем.Она заполнена смесью инертного газа с незначительным участием ртутных паров. На концах колбы внутри баллона размещены маленькие нагревательные спирали.

Разогрев нити током вызовет тлеющий газовый разряд смеси, сопровождаемый свечением газа в ультрафиолетовом спектре, не видимом глазу. Это свечение излучения люминофорным слоем света в спектре.

Химический состав люминофора определяет цвет полученного от люминесцентного источника света.

Кроме тлеющего разряда в дневном свете заглавная буква «Источник» дуговой разряд.Ртутная дуговая лампа высокой очень высокой светоотдачей. Спектр свечения не приятен для глаз, поэтому ДРЛ в основном используются в уличном освещении.

Это интересно: Как проверить люминесцентную лампу — разбираем по пунктам

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникомм света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроенные спиральные электроды, напоминающие нить накаливания.Эти электроды припаяны с двух сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры — электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент — дроссель.

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, соединенное с ЛДС.Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреваются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращает перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

• минимальные потери мощности;
• малые вес и размер;
• отсутствие гула;
• температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА — стартер тлеющего разряда.

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает службы лампы и повышает КПД. В режиме свечения напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Причины перегорания люминесцентных ламп

Чтобы продлить эксплуатационный срок, на нить из вольфрама наносят слой активного щелочного металла.Разряд между электродами стабилизируется и снижается температура, благодаря этому нить значительно дольше.

Учащённое включение / выключение лампы влечёт за собой разрушение защитного слоя, он просто опадает. Проходящий через оголённые нити разряд греет спираль в слабых точках, снабжение чего перегорание.

С чего начинать Проверка работоспособности лампочки мультиметром

При помощи мультиметра нужно проверить обрыв нитей накала. Мультиметр установить в режим прозвонки или измерения сопротивлений на малом пределе.Проверяем спирали с обоих концов трубки.

В режиме прозвонки, при исправных спиралях, будет слышен зуммер. В режиме измерения, на индикаторе мультиметра при исправности будет светиться 5-10 Ом.

Перегорание спирали нити подогрева — это самая распространенная причина отказа светильника дневного света и легко выявляется проверкой мультиметром.

Как протестировать дроссель лампы дневного света мультиметром

Для проверки берем мультиметр в режиме прозвонки или измерения маленького сопротивления и замеряем дроссель.Зуммер или показания индикатора укажут на наличие или отсутствие обрыва провода внутри дросселя.

Проверить изоляцию на пробой изоляции, нужно выставить мультиметр в режиме измерения сопротивления на максимальном пределе. Индикатор мультиметра должен показать обрыв при касании любого из выводов и металлического корпуса.

Прозвонка стартера

Тестирование стартера мультиметром заключается в проверке неоновой лампочки на внутреннее замыкание. Для этого снимаем корпус и мультиметром становимся на один вывод лампы любым щупом.Вторым проводом мультиметра касаемся другого вывода неонки. Мультиметр не должен показать сопротивление.

Испытать работоспособность стартера можно без мультиметра. Вытащить стартер из гнезда без нарушения остальной схемы. Включить питание. Соблюдая осторожность и убедительно в быстрой изоляции инструмента, кратковременно закоротить контакты гнезда стартера. Лампа светильника должна загореться при исправности всех остальных элементов схемы.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации.С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового цвета в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхность колбы и в ее внутренней структуре образуются микротрещины, через которые внутри герметичной полости может попасть воздух. На концах возникает оранжевое свечение, а сам прибор перестает работать.Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды устройств на катодах лампы, изготовленных в виде спирали вольфрамовых нитей накаливания, разогреваемых электрическим током.

Для увеличения срока и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате катод перегревается и быстро выходит из строя.Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне предоставить собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения.Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за контролируемого износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка стартера

Проверка светильников с ЛДС заключается в контроле целостности вольфрамовых спиралей, расположенных непосредственно в колбах ламп, а также в контроле работоспособности дросселей и стартеров.

После вскрытия корпуса светильника, лампы надо проверить на наличие почернений у концов колб. Если почернения есть, то в схеме светильника, скорее всего, имеется какая-то неисправность, и, если ее не устранить, то лампы отработают очень недолго.

При отсутствии «признаков жизни» в светильнике следует в первую очередь стартер. Он выходит из строя чаще всего, так как его элементы работают механически в условиях многократно изменяющейся температуры. Разобрав корпус стартера, необходимо осмотреть конденсатор и лампу:

• конденсатор не должен быть вздутым или взорвавшимся, что может быть следствием наличия скачков большого напряжения в сети;
• лампа не должна быть сильно почерневшей;
• далее конденсатор можно проверить с помощью универсального тестера — мультиметра.

Чтобы проверить ЛДС, мультиметр переводится в режим омметра с наибольшим пределом измерения сопротивления. При проведении измерений между измерениями сопротивления датчика сопротивления быть бесконечным.

Если при измерении будет зафиксировано сопротивление менее 2 МОм, то скорее всего конденсатор имеет недопустимый ток утечки. Но эти признаки, указывающие на неисправность, могут и не выявиться. Очень часто в домашних условиях проверить стартер можно только, установив его в заведомо исправный светильник.

В любом случае, если лечнится, причиной болезни является лечение болезни, причиной болезни является стартер.

Как проверить дроссель

Основное регулирование электротока — это предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка осуществляется пусковому устройству.

О неисправности детали свидетельствует:

• сильное гудение светильника;
• ярким загоранием люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
• сильный нагрев колбы с момент работы;
• наличие мерцания.

Провести проверки дросселя можно и дома, используя мультиметр. Чаще всего повреждения повреждения:

1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
2. Замыкание 2-ух обмоток. Некоторые модели 2-мя обмотками изолируются от друга, но при нарушении этого условия возникают условия замыкания.О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
3. Замыкание витков на 1-й обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы дефект ему необходимо знать основные значения мощности и определить ему необходимое сопротивление. Так при показателе сопротивления в 20 ВТ — сопротивление изменяться от 55 до 60 Ом, при 40 Вт — 24-30 Ом, а при 80 Вт — не более 20 Ом.
4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов.При активной или неправильной эксплуатации на их поверхности возникают сколы или трещинки, что негативно скажется на индуктивности.
5. Металлические части корпуса. Свидетельство этой поломки — нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка произведена в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется организациями, заключенными договорами с юридическими лицами. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить службу осветительного оборудования.

Видео

Схема подключения перегоревших ламп

Из-за перегорания нитей накала люминесцентные лампы нередко приходят в негодность.Вернуть вторую жизнь такой лампе, используя нетрадиционную схему запуска, многократно испытанную народными умельцами.

Из радио таблицы можно узнать номинальные значенияэлементов для ЛДС с разной мощностью. Ограничительные резисторы R1 в обязательном порядке должны быть из проволоки.

Отремонтировать ЛДС в схем домашних условиях можно, если руководствоваться и следовать предписанным инструкциям. Такие знания дают возможность продлить эксплуатационный период осветительного прибора.

Основные выводы

Проверка газоразрядного устройства сложнее диагностики обычной лампы накаливания. В первую очередь это связано с ее более сложным и наличием дополнительных элементов.

1. Причина выхода из строя лампы может быть поломка одного из ее элементов: ограничителя, стартера, ЭПРА или конденсатора.
2. Проверить их исправность в большинстве случаев можно с помощью тестера-мультиметра.
3. По ряду внешних признаков можно диагностировать причину поломки люминесцентной лампы.

Выяснить, почему люминесцентная лампа перестала работать можно и дома, не прибегая к помощи специалиста. Для этого достаточно иметь под рукой измерительный прибор и сводную таблицу значений сопротивления.

• Предыдущая
• Лампы и светильникиВыбираем варианты подсветки для картин
• Следующая
• Лампы и светильникиВиды и принцип работы люминесцентной лампы

Поделитесь в соц.сетях:

Источник: https: // isanshop.ru / elektrika / как-проверить-люминесцентную-лампу-мул-тиметром-пошаговая-инструкция.html

Как проверить люминесцентную лампу

Люминесцентные лампы применяются в качестве основного освещения помещений. Неисправность приводит к недостаточной освещенности, отсутствию комфорта. Гул неисправного светильника раздражает.

Мерцание лампы исключает возможность трудовой деятельности, вредно влияет на зрение.

Прежде чем приступить к устранению, необходимо четко уяснить принципы работы и знать проявлений неисправности составных частей конструкции.

Принцип работы

Люминесцентная лампа по принципу действия относится к газоразрядным источникам света. Стеклянная трубка заполнена парами ртути и инертным газом. В противоположные концы встроены электроды. Длина лампы может быть разной.

В режиме запуска между дуговой разрядкой, приводит к появлению ультрафиолетового излучения ими. Оно, воздействуя на слой люминофора, заставляет его светиться в видимом человека спектре.

В режиме работы дуговой разрядной эмиссией электронов с нити катода. Светящийся слой может быть разного цвета.

Работает лампа в двух режимах: зажигания и свечения. Обеспечивает эти состояния светильник. Его принципиальная электрическая схема на рисунке 1.

Рисунок 1. Схема работы режима зажигания и свечения

В светильниках нового поколения используется электронный балласт. Лампочка с цоколем g23 имеет компактный размер, драйвер для встроенного питания в корпусе.Они бывают трех видов, но все определенные режимы работы, их четыре:

• включения;
• предварительной навигации;
• поджига;
• горения.

За счет правильно подобранных режимов работы таких устройств продлевают срок службы лампы, имеют высокий КПД. В режиме горения напряжения на электродах в некоторых случаях позволяет работать лампе с перегоревшими спиралями катодов, что невозможно при стандартной схеме включения.

Рисунок 2. Схема подключения электронного балласта.

Перед тем как прозвонить люминесцентную лампу нужно ознакомиться с причинами неисправностей.

Почему перегорают люминесцентные лампы

Поврежденная люминесцентная лампа

Электроды люминесцентной лампы изготавливаются их вольфрамовой нити. Во время возникновения разряда происходит их сильный нагрев, и как следствие быстрое перегорание. Для того, чтобы продлить срок службы вольфрамовой нить покрывают слоем активного щелочного металла.Этим достигается стабилизация тлеющего разряда между электродами, следовательно, не происходит чрезмерного перегрева, целостность электрода сохраняется в течение долгого времени. В результате многократных включений постепенно разрушается, происходит его осыпание. Разряд проходит только через оголенную часть спирали. Точечный нагрев приводит к ее перегоранию. Стандартная схема подключения, которая содержит дроссель и стартер, такую ​​лампу не включит. Трубчатый корпус не должен иметь повреждений.Это главное условие, не дающее преждевременно сгореть лампе.

Выявление неполадок и их устранение

Люминесцентный светильник — сложное устройство. Неисправность любого его элемента может привести к неполадкам в работе.

Они могут проявляться в виде:

• полного отсутствия признаков включения;
• кратковременных мерцаний лампы с последующим включением;
• продолжительного мерцания без включения;
• мерцания в режиме горения.

Для проверки люминесцентных ламп и элементов светильника достаточно иметь мультиметр или домашний индикаторный тестер.

Целостность спиралей-электродов

Как прозвонить люминесцентную лампу показано на рисунке 3.

Рис 3. Прозвонка электродов

Для этого использовать можно мультиметром. Пригодна также отвертка с индикатором замыкания цепи.

Для прозвона переключатель мультиметра устанавливаетют в положение измерения сопротивления.Необходимо выбрать наименьший предел измерений (Ώ) или установить переключатель в положение для прозвонок целостности цепи со звуковым сигналом. Измерительные шнуры подключить к выводам электрода. Прозвонить лампу.

Звуковая сигнализация либо показания прибора, отличающиеся от бесконечности, говорят о целостности спирали. Аналогичные действия провести со второй спиралью. Если монитор прибора показал состояние «обрыв» или не включился звуковой сигнал — работоспособность лампы утрачена.

Ее можно попробовать «зажечь» в балластных светильниках.

Для проверки электродов может быть отвертка, с функцией, предусматривающая прозвон цепи. Цепь «1-й вывод электрода — отвертка — тело человека — 2-й вывод электрода» должен прозваниваться, в этом случае загорится светодиодный индикатор, который встроенный в тестер. Проверять надо обе спирали. Отсутствие индикации хотя бы одного электрода говорит о неисправности лампы.

Неисправности в электронном балласте

Внимание! Включать балласт в сеть без нагрузки, прибор может перегореть.

Определить исправность балласта, подключенный к люминесцентному светильнику, можно подключить к его контактам лампочку накаливания мощностью до 60 Ватт. Она должна слабо светиться.

Электронный балласт — сложное радиоэлектронное устройство. Проверка и ремонт электронной схемы осуществляется с использованием специальных приборов, например осциллографа.

Однако самые распространенные неисправности можно устранить без его применения. На рисунке одна из схем балласта.

Рисунок 4. Плата электронного балласта.

Часто выходят из строя предохранитель, выходной конденсатор и транзисторы, они показаны на рисунке.

Чтобы правильно проверить предохранитель его выпаивают из схемы. Определение целостности проводят тестером. Показания прибора должны отличаться от бесконечности.

Рабочее напряжение на электродах при выходе балласта может быть в пределах 500 В. Китайские напряжения устанавливают конденсаторы, имеющий предел производителей номинального уровня, всего 400 В.Отсюда частые неисправности.

Цена транзисторов несоизмеримо меньше цены нового балласта, поэтому есть выгода в том, чтобы попробовать их заменить.

Внимание! Для работы схемы в нормальном режиме номинальное рабочее напряжение конденсатора должно быть 1,2 кВ.

Как проверить дроссель люминесцентного светильника

Как проверить дроссельВажно! О неисправности дросселя можно судить до того, как светильник перестал загораться. После включения внутри колбы начинают бегать «змейки» или сама лампа начинает мигать.

Неисправность дросселя может выражаться в обмотки или межвитковом замыкании.

Определять обрыв нужно мультиметром, экран прибора или стрелка (в зависимости от типа прибора) в режиме измерения сопротивления покажет бесконечность.

При замыкании витков, показания будут близки к «0». Узнать перегоревший дроссель можно по запаху гари, на корпусе появляются коричневые пятна, свидетельствующие о значительном перегреве прибора.

Неисправный дроссель не ремонтируется и подлежит замене.При установке нового следует обращать внимание на маркировку. Она должна соответствовать мощности по применяемым лампам.

Как проверить стартер

О неисправности стартера можно судить по тому, что при подаче напряжения на светильник он мигает, но не загорается.

Если стартер не подключен в схеме светильника, его контакты разомкнуты. Проверить его исправность мультиметром не получится. Можно собрать схему, в которой стартер соединен с лампой накаливания, имеющей мощность 60 Вт.Если стартер исправен, то лампа будет гореть и через промежутки времени будут появляться всплески яркости.

Рисунок 5. Схема проверки стартера.

Как проверить емкость конденсатора тестером

Конденсатор, установленный между проводами источника питания, непосредственно на работоспособность светильника не влияет. Он необходим для компенсации реактивной мощности дросселя.

Отсутствие или неисправность конденсатора приводит к тому, что коэффициент полезного действия всей схемы составляет около 40 — 50%.Это мало.

При исправном конденсаторе КПД стремиться к 90%, сниженное энергопотребление.

Для ламп до 40 Вт номинал конденсатора должен быть в пределах 4,5 мкФ. Снижение приведет к уменьшению КПД, увеличение может привести к миганию.

Проверить исправность конденсатора можно приборами, имеющими такую ​​функцию.

Включение люминесцентной лампы без дросселя

С течением времени люминесцентные лампы даже в самых современных светильниках перегорают.Однако, их работа может быть продлена. В схемах подключения перегоревших ламп без дросселя и стартера используется постоянное напряжение.

Самый простой тип схемы для такого подключения — двухполупериодный выпрямитель с удвоением напряжения. Со временем световой поток ослабнет. Для его восстановления необходимо перевернуть лампу в светильнике (поменять полюса подключения).

Схема подключения перегоревших ламп

Рисунок5. Двухполупериодный выпрямитель-удвоитель.

В момент запуска напряжение на конденсаторах и диодах поднимается до 900 В. На такие номиналы и следует подбирать радиоэлектронные элементы.

Утилизация

Люминесцентные лампы наполнены парами ртути. Их утилизация совместно с бытовыми отходами запрещена. Все юридические лица должны иметь договора на утилизацию с лицензированными организациями.

???? Пройдите тест и проверьте ваши знания

Правая рука — левая нога. Правая рука — правая нога.Нет, я не умею это делать. Знаю как, но только теоретически. Нет, оно считается условно безопасным, если ток переменный Может, если человек хорошо заземлен (сырая обувь, железный пол, и т.п.). От величины протекающего через тело тока Можно, но только одной рукой. Можно, если человек надежно изолирован от земли (диэлектричекие боты, коврик и т.п.). Это глупость, так делают безграмотные люди. Чтобы опасное напряжение быстро ушло в землю. Чтобы снизить температуру тела. Тест на знание правил электробезопасностиТы абсолютно не знаешь мер безопасности.Все, что тебе можно доверить — вкрутить лампочку и то под наблюдением. Никогда не проводи ремонт электроприборов и розеток самостоятельно.Ты хорошо знаешь меры безопасности. Тебе можно доверить ремонт бытовых приборов и домовой электропроводки. ПредыдущаяСледующая

Источник: https://LampaExpert.ru/vidy-i-tipy-lamp/lyuminestsentnaya/kak-proverit-na-rabotosposobnost

Проверка исправности лампы дневного света и ее элементов

Лампы этого типа (ЛДС) к классу люминесцентных приборов, использующихся для освещения.Они обладают преимуществом по сравнению с лампами накаливания.

В то же время сама лампа является только составной частью осветительного прибора, используется в качестве излучателя и работает в составе схемы совместно с пускорегулирующей аппаратурой.

Прибор является далеко не безотказным в части испытывающих при его эксплуатации неисправностей. Чтобы устранить неисправные неполадки, нужно уметь проверять лампу дневного света с тестером.

Почему перегорают люминесцентные лампы?

Сама лампа представляет собой стеклянную колбу геометрической формы, изготовленную из хрупкого стекла.Ее внутренние стенки покрыты люминофором — способным преобразовывать спектр излучения ультрафиолетовых волн в видимую часть излучения — дневную. Кварц со временем теряет свою прозрачность.

Внешние механические воздействия на колбу могут привести к появлению в ее структуре микротин, следствием которых может быть попадание в герметичную полость воздуха.

Это приводит к перегоранию ЛДС.

Для свечения необходим тлеющий разряд внутри корпуса, который обеспечивает катоды устройства, представляющие собой вольфрамовые нити накаливания в виде разогреваемых электрических током спиралей.

Они покрыты слоем щелочного металла для продления срока службы лампы, который при частом ее включении-выключении осыпается. Это, в свою очередь, приводит к перегреву катода и выходу его из строя. Со временем эмиссия электрода или его способность испускать электроны со своей поверхности. Их количество уже не способно поддержать тлеющий разряд.

Выявление неполадок и их устранение

Для начала надо вспомнить, что электролюминесцентный светильник выполняет свои функции освещения только тогда, когда согласованно работают все его составные части — сама лампа, балласт, который может быть либо электромеханическим, либо электронным.Таким образом, причины неисправности работы светильника могут находиться как в схеме, так и в отказе от работы ЛДС из-за ее старения или нарушения условий эксплуатации.

Проверять люминесцентную лампу (светильник) лучше всего удается при наличии работоспособного аналога. Надо обеспечить удобный доступ ко всем его компонентам. Таким способом можно правильно провести анализ неисправности и дать рекомендации по устранению даже при самостоятельном ремонте.Расскажем, как проверить в домашних условиях лампу дневного света.

Целостность спиралей электродов

Спирали электродов находятся внутри газонаполненной трубки ЛДС и при производстве припаяны к ножкам цоколей лампы. Они расположены в торцевых частях колбы. Таким образом, используя мультиметр в режиме измерения сопротивлений, можно прозвонить лампу дневного света.

Для этого устанавливаем на тестере минимальный предел и подключаем его щупы между электродами.Измеренная величина сопротивления каждой исправной спирали должна находиться в пределах (10-20) Ом. При обороне нити накала мультиметр покажет бесконечно большого размера на любом пределе измерения. Так своими руками можно определить возможный обрыв. При таком дефекте ЛДС подлежит замене.

Неисправности в электронном балласте

ЭПРА или электронный балласт выполняет функции цикла запуска поджига, используемого совместно с ним люминесцентной лампы и поддержания тлеющего разряда в процессе ее работы.

Нагревательные спирали ЛДС, обладающие некоторой индуктивностью, используются в схеме автогенератора в диапазоне (30-130) кГц.

Применение высокой частоты исключает мигание светового потока такого светильника.

На выходе схемы используются мощные транзисторные ключи. Питание элементов ЭПРА постоянным током производится от встроенного выпрямительного устройства, питающегося от розетки сети 220 В 400 Гц.

Электронный балласт можно только вместе с лампой.Схема подключения электронного балласта изображается на корпусе каждого готового изделия.

Проверка на исправность включена в сетевую розетку и контроль яркости свечения, которую можно установить вручную специальным регулятором.

При возникновении неисправности пользователю можно проверить исправность ЛДС ее, не забывая «путем обесточивать» перед этим схемой. При замене надо использовать только рекомендуемую лампу. Информация о ней на корпусе изделия.В случае неудачи остается только ремонт электронного балласта специалистами из мастерской.

Как проверить дроссель люминесцентного светильника?

Дроссель представляет собой катушку индуктивности, намотанную на ферромагнитном сердечнике с большой величиной магнитной проницаемости. Он является составной частью электромагнитной пускораспределительной аппаратуры (ЭмПРА).

На этапе включения ЛДС он вместе со стартером обеспечивает разогрев катодов и создает высоковольтный импульс (до 1000 В) для создания тлеющего разряда в колбе за счет, свойственной электродвижущей силы (ЭДС) самоиндукции.

После выключения из работы стартера дроссель использует индуктивное сопротивление для поддержки тока разряда через ЛДС на уровне, необходимое для постоянной ионизации газово-ртутной смеси, используемой в колбе. Величина индуктивности такова, сопротивление дросселя для переменного тока спирали электродов от перегрева и перегорания.

Проверить исправность дросселя люминесцентной лампы можно путём измерения сопротивления с помощью омметра.Он входит в состав комбинированного прибора электрика.

Если проверить дроссель лампы дневного света мультиметром, можно либо его исправное состояние при котором измеренное сопротивление его паспортным данным, столкнуться с несоответствиями. Проанализировав их, можно сделать вывод о характере обнаруженного дефекта.

Замыкания сопровождаются неприятным запахом и изменением цвета защитной изоляции. При любом внешнем проявлении или отклонении величины измеренного сопротивления от номинального его значения дроссель необходимо заменить.

Как проверить стартер?

Это устройство входит в состав электромагнитной пускорегулирующей аппаратуры и при совместной работе с дросселем обеспечивает запуск процесса образования тлеющего разряда в колбе ЛДС при подаче переменного напряжения сети на контактах светильника. Конструктивно стартер выполнен в виде небольшой лампочки, внутренняя полость заполнена инертным газом.

Внутри колбы находятся два биметаллических контакта, один из которых имеет большой профиль.В исходном состоянии контакты разомкнуты. При подаче на выводы стартера в газовой среде дуговой разряд, который нагревает контакты. Они изменяют свою форму и происходит их короткое замыкание, в цепи начинает протекать электрический ток.

имеет меньшее переходное сопротивление, чем уменьшается до этой «дуга» и температура в нем начинает уменьшаться. Это остывание приводит к повторному изменению их формы контактов, в результате которого происходит размыкание.

Дроссель балласта в этот момент вырабатывает высоковольтный импульс, который приводит к появлению тлеющего разряда в ЛДС и протеканию в ней тока, ионизирующего газово-ртутную смесь. Стартер выполнил свое предназначение — произвел запуск.

Если цикл прошел по описанному сценарию, то стартер прошел тестирование в составе ЭмПРА. Другим способом проверки его работоспособности может быть только его замена исправным и имеющим те же параметры, что и исследуемый.

Как проверить емкость конденсатора тестером?

При обесточенной схеме и присоединении щупов тестера в режиме омметра к выводам стартера, к которому подключен конденсатор, он не должен прозваниваться и иметь бесконечно большое сопротивление.

Включение люминесцентной лампы без дросселя

Для решения этого вопроса собирается схема выпрямления напряжения с ее удвоением. Выводы каждой нити накала объединяются. Постоянного напряжения такой схемы хватит для создания тлеющего разряда внутри ЛДС.

Источник: https://simplelight.info/istochniki-osveshheniya/kak-proverit-lampu-dnevnogo-sveta.html

Сопротивление дросселя лампы дневного света. Подключение люминесцентных ламп без дросселя и стартера

Лампы дневного света давно и прочно вошли в нашу жизнь, а сейчас приобретают самые популярные лампы накаливания, которые становятся довольно дорогим удовольствием.А энергосберегающие компактные лампы не всем могут быть в карману, да и современные люстры требуют большого их количества, что ставит под сомнение экономию средств. Именно поэтому в современных квартирах все больше люминесцентных ламп.

Устройство люминесцентных ламп

Чтобы понять, как работает лампа дневного света, следует немного изучить ее устройство. Лампа состоит из тонкой стеклянной цилиндрической колбы, которая может иметь различный диаметр и форму.

Лампы могут быть:

• прямые;
• кольцевые;
• У-образные;
• компактные (с цоколем Е14 и Е27).

Хоть они все отличаются по внешнему виду объединяет их одно: все они имеют внутри электроды, люминесцентное покрытие и закачанный инертный газ, в котором находятся пары ртути. Электроды предоставляют собой небольшие спирали, которые раскачают на короткие промежутки времени и зажигают газ, благодаря которому люминофор, нанесенный на стенки лампы, начинает светиться.Так как спирали для розжига маленький размер, то стандартное напряжение, имеющееся в домашней электросети, для них не подходит. Для этого применяются специальные приборы — дроссели, которые ограничивают силу тока до номинального значения, благодаря индуктивному сопротивлению. Также, чтобы спираль разогревалась кратковременно и не перегорела, используйте еще один элемент — стартер, который после зажигания газа в трубках, отключает накал электродов.

Дроссель

Стартер

Принцип работы лампы дневного света

На клеммы собранной схемы напряжение 220В, которое проходит через дроссель на первую спираль лампы, далее переходит на стартер, который срабатывает и пропускает ток на вторую спираль, подключенную к сетевой клемме.Наглядно это видно на схеме, представленной ниже:

За установку на входных клеммах устанавливают конденсатор, играющий роль сетевого фильтра. Именно его работа часть реактивной мощности, вырабатываемой дросселем, гасится, и лампа потребляет меньше электроэнергии.

Как подключить лампу дневного света?

Схема подключения люминесцентных ламп, приведенная выше, является простейшей и предназначена для розжига одной лампы. Для того, чтобы выполнить подключение двух ламп дневного света, необходимо немного изменить схему, действуя по тому же принципу последовательного соединения всех элементов, так, как показано ниже:

В данном случае используется два стартера, по одному на каждую лампу.При подключении двух ламп к одному дросселю следует учитывать его номинальную мощность, которая указана на его корпусе. Например, если он имеет мощность 40 Вт, к нему можно подключить две одинаковые лампы, имеющие нагрузку не более 20 Вт.

Существуют также и схема подключения лампы дневного света без использования стартеров. Благодаря использованию электронных балластных устройств розжиг ламп происходит мгновенно, без характерного «моргания» со стартерными схемами управления.

Электронные балласты

Подключить лампу к таким устройствам очень просто: на их корпусе расписана детальная информация и схематически показано, какие контакты лампы необходимо соединить с клеммами.Чтобы было совсем понятно, как выполнить подключение лампы дневного света к электронному балласту, нужно взглянуть на простую схему:

Настоящее подключение является отсутствием дополнительных элементов, необходимых для стартерных управления лампами. К тому же упрощению схемы увеличивают надежность работы светильника, так как исключаются дополнительные соединения проводов со стартерами, которые являются еще и довольно ненадежными устройствами.

Ниже приведена схема подключения к электронному балласту двух люминесцентных ламп.

Как правило, в комплекте с электронным балластным уже имеются все необходимые провода для сборки схемы, поэтому нет необходимости-то придумывать и нести дополнительные расходы для недостающих элементов.

Как проверить лампу дневного света?

Если лампа перестала зажигаться, то вероятной причиной ее неисправности может быть обрыв вольфрамовой нити, которая разогревает газ, заставляя светиться люминофор.В процессе работы вольфрам постепенно испаряется, оседая на стенках лампы. При этом на краях стеклянной колбы появляется темный налет, предупреждающий о том, что скоро лампа может выйти из строя.

Как проверить целостность вольфрамовой нити? Очень просто, необходимо взять обычный тестер, которым можно измерить сопротивление проводника и прикоснуться к выводным концам лампы щупами.

Прибор показывает сопротивление 9,9 Ом, что красноречиво говорит нам, что нить цела.

Проверяя вторую пару электродов, тестер показывает полный ноль, эта сторона имеет обрыв нити и поэтому лампа не хочет зажигаться.

Обрыв спирали происходит от того, что со временем нить истончается и постепенно возрастает напряжение, проходящее через нее. Благодаря повышению напряжения выходит из строя стартер — это видно по характерному «морганию» ламп. После заменыгоревших ламп и стартеров схема должна работать без наладки.

Если включение ламп дневного света сопровождается посторонними звуками или слышен запах гари, немедленно обесточить светильник и проверить работоспособность всех его элементов.Имеется вероятность того, что на клеммных соединениях образовалась слабина и греется подключение проводов. Кроме этого, дроссель, если изготовлен некачественно, может иметь витковое замыкание, обмоток и, как следствие, выход из строя ламп дневного света.

Одна из наиболее часто встречаемых осветительных приборов, особенно в помещениях общественного назначения, является лампа дневного света. Такие осветительные изделия благодаря своему строению получили широкое применение в самых разнообразных сферах деятельности.

Но бывают ситуации, когда такие светильники выходят из строя и их нужно проверить на предмет обнаружения поломки. При этом очень большую роль в работоспособности такой осветительной продукции играет дроссель. О том, что и где искать, а также здесь мультиметр, расскажет наша статья.

Какое строение имеют источники светового потока

Дневное освещение является самым экономичным в плане освещения. При этом оно лучше всего подходит для глаз, благодаря чему служит отличной альтернативой всем существующим на сегодняшний день способ подсветки помещений.
Для создания дневного света сегодня используются различные виды люминесцентных ламп. Такие лампы могут классифицироваться по оттенку и яркости излучаемого света:

• теплый белый;
• холодный белый;
• желтоватый тон.

Дроссель

Но для повышения их безопасности во время работы принято использовать специальный прибор — дроссель. Им оснащены все лампы дневного света.

Обратите внимание! Покупая светильник дневного света, обязательно поинтересуйтесь у продавца гарантией и другой сопроводительной документацией на приобретаемое изделие.Так вы точно купите качественный прибор для своих нужд.

Что же представляет собой дроссель? Внешне дроссель имеет вид катушки индуктивности, у которой имеется специальный ферримагнитный сердечник. Это такая деталь, которая необходима для стабильной работы любой лампы при создании дневного света. По сути, дроссель входит в состав энергосберегающего источника света, установленного в светильнике. При неисправности или падении работоспособности на концах лампы его почернения.В задачи данной детали входит контроль напряжения, выполняемого на выходных контактах энергосберегающего источника света.
Очень часто дроссель входит в состав люминесцентных ламп. Здесь, для того чтобы источник дневного света не погас, создается балласт. Он поддерживает в контактах осветительного прибора ток на необходимом уровне.

Обратите внимание! По существующим на сегодняшний день стандартам, такой балласт нужно подключать последовательно. Вместе с ним параллельно управляют стартер.Он ответственен за зажигание лампы.

Использование лампы для подключения дневного света в помещении. Поэтому если имеются неисправности, то в первую очередь нужно проверить дроссель. О том, как это сделать мы расскажем несколько ниже.

Люминесцентные светильники: строение и принцип работы

.

Чтобы понять, почему лампы дневного света перестали работать, необходимо быть знакомым с их конструкцией, а также принципом работы.Это нужно для того, чтобы по определенным признакам проверить их работоспособность и определиться с возможностью починки.
На данный момент в продаже несколько типов люминесцентных ламп. Но все они имеют одинаковое строение.

Строение люминесцентной лампы

Такие источники дневного света в своей конструкции содержат стеклянную колбу различных форм. В ней находятся спиральные электроды и инертный газ (пары ртути).
Сверху колба покрыта специальным слоем из люминофоров.
Принцип работы лампы таков:

• при поступлении электрического тока на электроды (спирали) они нагреваются;
• в результате нагревания спиралей происходит зажигание газа;
• под него начинает светиться люминофор.

Из-за того, что электроды имеют ограниченные размеры, имеющееся в сети напряжения недостаточно для розжига электродов. Вот для этого и используют дроссель. А чтобы уменьшить чрезмерный перегрев, спирали устанавливают лампы в стартер.Он после зажигания газа запускает процессы, приводящие к отключению накала электродов.

Принцип работы люминесцентной лампы

Первым в работу вступает стартер. Его роль сводится к прогреванию биметаллических электродов. В результате этого наблюдается их короткое замыкание. Затем в три раза больше, чем в три раза больше, чем в три раза больше. Электроды быстро разогреваются. В то же время у стартера его биметаллические контакты остывают и размыкают цепь запуска.Во время разрыва электрической цепи наблюдается эффект самоиндукции, который приводит к высоковольтному импульссу. Он и обеспечивает в среде инертного газа электрический разряд. Новое созданное разряда формируется видимое ультрафиолетовое свечение в колбе паров ртути.
В дальнейшем при работе лампы происходит равномерное распределение электрического тока, а дроссель обеспечивает ее стабильную работу.

Какие неисправности возможны и как их устранить

В ситуации, когда уровень освещения, которое дают лампы дневного света, перестал бытьым, нужно искать причины дабы выяснить, подлежит ли источник света ремонту или нуждается в замене.

Обратите внимание! Поверку ламп дневного света (мультиметром) следует начинать со стартера или дросселя, так как это два наиболее важных элемента источника света.

Стоит отметить, что чаще всего из строя выходят стартеры. Поэтому проверить в первую очередь нужно именно их. У него обычно ломается конденсатор, который подключается к источнику света. Делая замену конденсатора, необходимо учитывать напряжение, на которое рассчитан этот элемент. Здесь нет универсального решения и каждый случай нужно оценивать отдельно.
А вот дроссель ломается гораздо реже. Хотя такая ситуация не является исключением. Дроссель может престать функционировать из-за того, что произошел обрыв его обмотки. Это связано с тем, что при межвитковом замыкании данный элемент сильно нагревается. При этом можно почувствовать характерный запах, который появляется горелая изоляция. В такой ситуации через некоторое время источник дневного света также выйдет из строя.

Почернение лампы

Также очень часто поломка люминесцентной лампы происходит из-за перегорания вольфрамовой спирали.Это вообще самая распространенная причина выхода источника света из строя.

О неисправности дросселя или проверенному, но верному перегоранию вольфрамовой свидетели появление на концерте продукции почернений разной площади. Если такие пятна появились, то лампе осталось функционировать уже чуть-чуть, и она подлежит замене в ближайшее время.
Прибегать к помощи специального прибора — мультиметра.

Как проводится проверка работоспособности ламп

Мультиметр

Проверка источника света сводится к тому, чтобы убедиться в сохранности целостности спирали с обеих сторон колбы. Для этих целей можно использовать цифровой мультиметр или тестер. *

Обратите внимание! Многие модели мультиметров функции звуковой прозвонки. Вместо нее можно включить наименьший предел измерения сопротивлений.

Если прибор выдал значение (например, 10 ом), то лампа целая и нити не перегорели. А вот если мультиметр выдает полный обрыв, то нить перегорела.

Дополнительным визуальным методом определения неисправности дросселя, без помощи измерительного прибора, является наличие эффекта «огненной змейки».Она периодически «вьется» по колбе. Ее появление демонстрирует факт того, что ток в явнике света превышает свои допустимые значения. Поэтому электрический заряд стал нестабильным. В такой ситуации мультиметром нужно проверить вольт-амперные характеристики источника света. Если будут выявлены даже незначительные несоответствия с заданными производителями параметров, то необходимо изменить дроссель.

В данной ситуации проверка проводиться следующим образом:

• два провода, идущие от дросселя, нужно отсоединить;
• соединяем с цоколем их рабочей контрольной лампы;
• подключаем полученную конструкцию к электросети.

Если люминесцентный осветительный прибор загорелся в полную силу, то значит дроссель исправен и причина поломки кроется в другом.
Самостоятельно ремонтировать устройство источников света дневного типа можно только людям, имеющим необходимые знания, а также набор инструментов. Заменяя дроссель нужно обязательно отключить осветительный прибор от сети электропитания.
Обратите внимание! Помните, что вы не сможете полностью обесточить светильник.Напряжение в нем все равно останется.
При ремонте внимательно следите за схемой подключения определенных элементов устройства, а также обязательно используйте мультиметр для проверки конечного результата ремонтных работ.

Заключение

При неисправности дросселя, находящегося в составе лампы дневного света, можно и нужно использовать такой измерительный прибор, как мультиметр. С его помощью вы сможете быстро и эффективно не только нанести причину поломки, но и своими руками провести необходимые ремонтные действия.

Проверка диодов мультиметром: тонкости от мастеров

К сожалению, даже подключенные к современной (ЭПРА) люминесцентные лампы перегорают. Такое случается с компактными светильниками, и с люминесцентными лампами (КЛЛ), более известными как экономлампы. И если сгоревшую электронику починить можно, то попросту выбрасывают.

Понятно, что если у лампы, подключенной к дросселя со стартером или к ЭПРА, перегорит одна из нитей накала, то светильник уже не включен.Кроме того, старая «брежневская» схема подключения имеет ещё несколько недостатков: затяжной запуск стартером, сопровождающимся раздражающими миганиями; мерцание лампы с удвоенной сети.

Однако выход прост — запитать люминесцентную лампу не переменным, постоянным током, и чтобы не использовать капризные стартеры, нужно приложить при запуске повышенное напряжение сети. Таким образом, мало того, что источник света перестанет мерцать, но и после подключения по новой схеме даже перегоревшая люминесцентная лампа проработает ещё не один год.

Для запуска с умноженным напряжением сети понадобится нагревать спирали — электроны для начальной ионизации будут вырваны уже при комнатной температуре, даже из перегоревших спиралей. Так как не нужен нагрев до температуры 800–900 градусов для тлеющего стартового разряда, то резко продлевается срок службы любой люминесцентной лампы, и с целыми спиралями. После запуска, кусочки нитей становятся теплыми за счет стабильного потока электронов. Простейшая схема, имеющая эти преимущества, следующая:

На рисунке схемой двухполупериодного выпрямителя с удвоением напряжения, здесь лампа загорается мгновенно

При подключении по такой схеме нужно соединить вместе оба внешних вывода каждой нити накала лампы — без разницы, перегоревшие они, или целые.

Конденсаторы С1, С4 нужны неполярные с рабочим напряжением более чем в 2 раза больше сетевого (например, МБМ не 600 вольт). В этом и есть главный минус схемы — в ней применяются конденсатора большой емкости, на высокое напряжение. Такие конденсаторы имеют большие габариты.

Конденсаторы С2, С3 тоже нужны неполярные и желательно, чтобы они были слюдяными на напряжение 1000 В. На диодах Д1, Д4 и конденсаторах С2, С3 напряжение подскакивает до 900 В, чем обеспечивается надежное зажигание холодной лампы.Также эти две возможности способствуют подавлению радиопомех. Светильник можно зажечь и без этих конденсаторов и диодов, но с ними включение становится более безотказным.

Резистор нужно намотать самостоятельно из нихромовой или манганиновой проволоки. Рассеиваемая на нем мощность значительна, так как светящаяся люминесцентная лампа не имеет своего внутреннего сопротивления.

Подробные номиналы элементов схемы в зависимости от мощности светильника приведены в таблице:

Диоды можно использовать необязательно использовать в таблице, а аналогичные современные, главное, чтобы они подходили по мощности.

зажечь неподдающуюся лампу на один из концов наматывают колечко из фольги и соединяют его проводком со спиралью на противоположной стороне. Такой ободок шириною в 50 мм вырезается из тонкой фольги и приклеивается к колбе лампы.

Следует заметить, что люминесцентная лампа вовсе не предназначена для работы на постоянном токе. При таком питании световой поток из-за того, что пары ртути внутри трубки постепенно собираются возле одного из электродов.Хотя, восстановить яркость свечения достаточно легко, нужно лишь перевернуть лампу, поменяв местами плюс с минусом на её концах. А чтобы вовсе не разбирать светильник, имеет смысл заранее установить в нем переключатель.

Лампы дневного света (ЛДС) широко применяются для освещения как больших площадей общественных помещений, так и в качестве бытовых источников света. Популярность люминесцентных ламп обусловлена ​​в большей мере их экономическими характеристиками. По сравнению с лампами накаливания у данного типа ламп высокий КПД, повышенный светоотдача и более долгий службы.Однако функциональным недостатком ламп дневного света является необходимость наличия пускового стартера или специального пускорегулирующего устройства (ПРА). Соответственно задача пуска лампы при выходе из строя стартера или при отсутствии насущной и актуальной.

Принципиальное отличие ЛДС от лампы накаливания в том, что преобразование электроэнергии в свет происходит благодаря протеканию тока через пары ртути, смешанные с инертным газом в колбе. Ток начинает протекать после пробоя высоким напряжением, приложенным к электродам лампы.

1. Дроссель.
2. Колба лампы.
3. Люминесцентный слой.
4. Контакты стартера.
5. Электроды стартера.
6. Корпус стартера.
7. Биметаллическая пластина.
8. Нити накала лампы.
9. Ультрафиолетовое излучение.
10. Ток разряда.

Образующееся ультрафиолетовое излучение падает в невидимой для человеческой части глаза. Для его преобразования в видимый световой поток стенки колбы покрывают специальным слоем, люминофором.Меняя состав этого слоя можно получать разные световые оттенки.
Перед непосредственным запуском ЛДС электроды на ее концах разогреваются прохождение через них тока или же за счёт энергии тлеющего разряда.
Высокое напряжение пробоя обеспечивает ПРА, которое может быть выполнено по стандартной традиционной схеме или иметь более сложную конструкцию.

Принцип действия стартера

На рис. 1 представлено типовое подключение ЛДС со стартером S и дросселем L. К1, К2 — электроды лампы; С1 — косинусный конденсатор, С2 — фильтрующий конденсатор.Обязательным элементом таких схем дроссель (катушка индуктивности) и стартер (прерыватель). В качестве последнего часто используется неоновая лампа с биметаллическими пластинами. Для улучшения низкого коэффициента мощности из-за индуктивности дросселя применяют входной конденсатор (С1 на рис.1).

Рис. 1 Функциональная схема подключения ЛДС

Фазы запуска ЛДС следующие:
1) Разогрев электродов лампы. В этой фазе ток течёт по цепи «Сеть — L — К1 — S — К2 — Сеть».В этом режиме стартер начинает хаотично замыкаться / размыкаться.
2) В момент разрыва цепи стартером S энергия магнитного поля, накопленная в дросселе L, в виде высокого напряжения прикладывается к электродам лампы. Происходит электрический пробой газа внутри лампа.
3) В режиме пробоя сопротивления лампы ниже, чем сопротивление ветви стартера. Поэтому ток течёт по контуру «Сеть — L — К1 — К2 — Сеть». В этой фазе дросселя роль реактивного токоограничивающего сопротивления.
Недостатки традиционной пуска ЛДС: звуковой шум, мерцание с частотой 100 Гц, увеличенное время пуска, КПД.

Принцип действия ЭПРА

Электронные ПРА (ЭПРА) используют потенциал современной силовой электроники и являются более сложными, но и более функциональными схемами. Такие устройства позволяют контролировать три фазы запуска и регулировать световой поток. В результате повышается срок службы лампы. Также, из-за питания лампы током более высокой частоты (20 ÷ 100 кГц) отсутствует видимое мерцание.Упрощённая схема одной из популярных топологий ЭПРА приведена на рис. 2.

Рис. 2 Упрощённая принципиальная схема ЭПРА
На рис. 2 D1-D4 — выпрямитель сетевого напряжения, С — фильтрующий конденсатор, Т1-Т4 — транзисторный мостовой инвертор с трансформатором Тр. Опционально в ЭПРА могут присутствовать входной фильтр, схема коррекции коэффициента, дополнительные резонансные дроссели и конденсаторы.
Полная принципиальная схема одного из типовых современных ЭПРА приведена на рис 3.

Рис. 3 Схема ЭПРА BIGLUZ
В схеме (рис. 3) присутствуют основные названные элементы: мостовой диодный выпрямитель, фильтрующий конденсатор в звене постоянного тока (С4), инвертор в виде двух транзисторов с обвязкой (Q1, R5, R1) и (Q2, R2, R3), дроссель L1, трансформатор с тремя выводами TR1, схема запуска и резонансный контур лампы. Две обмотки трансформатора для включения транзисторов, третья обмотка входит в состав резонансного контура ЛДС.

Способы пуска ЛДС без специализированного ПРА

При выходе из строя лампы дневного света возможны две причины:
1).В таком случае достаточно заменить стартер. Эту же операцию провести при появлении мерцания лампы. В таком при визуальном осмотре на колбе ЛДС нет характерных случаев.
2). Возможно, перегорела одна из нитей электродов. При визуальном осмотре могут быть заметны потемнения на концах колбы. Здесь можно применить известные схемы запуска для продолжения эксплуатации лампы даже с перегоревшими электродов.
Для экстренного запуска лампу дневного света можно подключить без стартера по схеме, приведенной ниже (рис.4). Здесь роль стартера пользователя. Контакт S1 замыкается на весь период работы лампы. Кнопка S2 замыкается на 1-2 секунды для зажигания лампы. При размыкании S2 напряжение на ней в момент зажигания будет значительно больше сетевого! Поэтому при работе с такой схемой следует проявлять повышенную осторожность.

Рис. 4 Принципиальная схема запуска ЛДС без стартера
Если требуется быстро зажечь ЛДС со сгоревшими нитями накала, то необходимо собрать схему (рис.5).

Рис. 5 Принципиальная схема подключения ЛДС со сгоревшей нитью накала
Для дросселя 7-11 Вт и лампы 20 Вт номинал С1 — 1 мкФ с напряжением 630 В. Конденсаторы с меньшим номиналом использовать не стоит.
Автоматические схемы запуска ЛДС без дросселя предполагают использование в качестве ограничителя тока обыкновенной лампы накаливания. Такие схемы, как правило, являются умножителями и питают ЛДС постоянным током, что вызывает ускоренный износ одного из электродов.Однако подчеркнём, что такие схемы могут запускать даже ЛДС со сгоревшими нитями электродов. Типовая схема подключения люминесцентной лампы без дросселя приведена на рис. 6.

Рис. 6. Структурная схема подключения ЛДС без дросселя

Рис. 7 Напряжение на ЛДС подключенной по схеме (рис. 6) до момента пуска
Как видим на рис. 7 напряжение на лампе в момент пуска доходит до уровня 700 В примерно за 25 мс. Вместо лампы накаливания HL1 можно использовать дроссель.Конденсаторы в схеме рис. 6 следует выбирать в пределах 1 ÷ 20 мкФ с напряжением не меньше 1000В. Диоды должны рассчитаны на обратное напряжение 1000В и ток от 0,5 до 10 А в зависимости от мощности лампы. Для лампы мощностью 40 Вт будет достаточно диодов, на ток 1.
Ещё один вариант схемы запуска на рис 8.

Рис. 8 Принципиальная схема умножителя с двумя диодами
Параметры конденсаторов и диодов в схеме на рис. 8 аналогны схемы на рис.6.
Один из вариантов использования низковольтного источника питания приведен на рис. 9. На основе такой схемы (рис. 9) можно собрать беспроводную лампу дневного света на аккумуляторе.

Рис. 9 Принципиальная схема подключения ЛДС от низковольтного источника питания
Для вышеприведенной схемы необходимо намотать трансформатор с тремя обмотками на одном сердечнике (кольце). Как правило, первой наматывают первичную обмотку, затем вторичную (на схеме обозначена, как III).Для транзистора необходимо предусмотреть охлаждение.

Заключение

При выходе из строя стартера лампы дневного света можно применить экстренный «ручной» запуск или простые схемы питания постоянным током. При использовании на основе умножителей напряжения есть возможность запускать лампу без дросселя, используя лампу накаливания. Работая на постоянном токе, отсутствует мерцание и шум ЛДС, однако уменьшается срок службы.
В перегорания одного или двух нитей катодов люминесцентной лампы можно продолжать эксплуатировать некоторое время, применяя указанные схемы с повышенным напряжением.

Экономки или лампы дневного света встречаются сегодня практически в каждом доме. С их помощью можно хорошо экономить на электроэнергии. Но здесь экономия соседствует с достаточно сложной конструкцией такой продукции.

Дроссель для лампы люминесцентного типа

Достаточно важным компонентом устройства люминесцентных ламп является дроссель. Данная статья расскажет о том, что представляет собой этот элемент, а также какова схема его подключения к лампе дневного света.

Особенности экономки

Лампа дневного света представляет собой газоразрядное устройство, которое является более усовершенствованной лампочкой накаливания. В связи с этим в ее конструкции должен быть элемент, выполняющий роль ограничителя тока. Эту роль и дроссель (балласт). Без него сила тока в электроцепи будет нарастать лавинообразно, а это приведет к поломке лампы.

Обратите внимание! Дроссель, выступающий в роли ограничителя тока для люминесцентных ламп, может быть электромагнитным или электронным.

Строение экономки

Дроссель в лампе дневного света является балластом и поглощает лишнюю мощность, имеющуюся в электроцепи. В источнике свечения мощностью в 36-40 Вт он забирается примерно 15% или 6 Вт.
Дроссель в люминесцентных моделях выполняет следующие функции:

• осуществляет прогрев катодов. Благодаря этому они подготавливаются в эмиссии электродов;
• создается необходимо для стартового разряда напряжение;
• выступает в роли ограничителя тока, который течет через электрическую систему после запуска лампы.

Чтобы балласт (электронный или электромагнитный) мог выполнять свои прямые обязанности, нужна правильная схема. Если в ней будет допущена хотя бы одна ошибка, то свечение люминесцентных ламп не произойдет.
Схема подключения лампы дневного света может иметь различный вид. Она зависит от следующих параметров:

• тип балласта (электронный или электромагнитный):
• количество ограничителей тока;
• тип и количество люминесцентных ламп (к одной, двум) и т.д.

Все эти инструменты оказывают влияние на то, как будет выглядеть схема подключения балласта к электроцепи источника света. Каждая такая схема не очень сложная и ее можно использовать для подключения даже при возникновении глубоких познаний в электротехнике.
Рассмотрим несколько наиболее востребованных вариантов подключения.

Балласт электронного вида

На сегодняшний день наиболее популярным и часто встречающимся видом балласта будет его электронный тип. Поэтому схема подключения электронного дросселя — самая востребованная.

Электронный балласт

Он имеет вид небольшого блока с выведенными клеммами. Внутри такого блока размещена печатная плата. На ней собрана вся система. По ней можно понять, сколько люминесцентных ламп к ней можно подключить.

Образец включения к одной лампе

Чтобы подключить электронный тип ограничителя тока необходимо:

• первый и второй коннекторы на выходе блока нужно подключить к одним контактам экономки;
• третий и четвертый ведутся к другой паре;
• на вход подается питание.

Как видим, данный вариант достаточно прост в реализации. С ее помощью можно подключить одну лампу дневного света. Несколько сложнее выглядит вариант, используемый для включения двух источников освещения.

Образец включения к двум экономкам

Система, применяемая для запуска двух устройств дневного света к электронному типу балласта, реализуемым образом:

• дроссель соединяют в разрыв цепи питания нитей, с помощью которых осуществляется накаливание экономки;
• стартеры необходимо вести параллельно к электродам.

Обратите внимание! Соединять электронный балласт, стартерные коннекторы и нити накала необходимо в последовательности.

Некоторые специалисты вместо стартера выполняют обычную кнопку от любого электрического звонка. В данной ситуации подача напряжения на прибор будет осуществляться путем дальнейшего удержания кнопки звонка. После того, как экономка зажегся, кнопку можно отпустить.

Балласт электромагнитного вида

Для электромагнитного балласта схема его выглядит следующим образом:

Соединение электромагнитного балласта

Здесь процесс включения проведения следующих действий:

• в момент поступления тока в дросселе происходит накопление энергии;
• далее она идет на стартерные коннекторы;
• ток направляется в стартер через нити системы электродов;
• электроны и сам стартер нагреваются;
• происходит размыкание биметаллических контактов на стартере;
• размыкание коннекторов сопровождения выбросом электроэнергии, накопившейся в балласте;
• в электродах напряжение изменяется, что приводит к свечению.

Таким образом будет происходить активация ламп при использовании вышеприведенного варианта замены.

Включение пары светильников

Для подсоединения дросселя можно использовать вариант соединения как для одной, так и для двух экономок. Рассмотрим более детально, каким образом проделывается включение двух моделей 2х18.

Подсоединение к двум люминесцентным моделям 2х18

Чтобы включить два устройства мощностью в 18 Вт, необходим индукционный тип устройства мощностью не менее 36 Вт.Для этого можно использовать ПРА на 40 Вт, а также два стартера на 4-22 Вт. Как видимые стартеры необходимо параллельно к каждой экономке. Таким образом с каждой стороны будут использованы по одному контакту-штырю. Оставшиеся коннекторы следует присоединять к электрической сети только через индукционный дроссель.
Уменьшить помехи, а также компенсировать реактивную мощность в данной ситуации можно при помощи конденсатора. Его нужно подводить к питающим компонентам светильников параллельно.В ситуации, когда имеется местная защита, конденсатор может не Роман.

Вариант включения двумя балластами и двумя трубками

При наличии двух источников освещения, а также двух комплектов для их соединения, нужно использовать такой вариант.

Подключение с двумя комплектами

В данной ситуации соединение осуществляется следующим образом:

• на вход дросселя фазный провод;
• далее он с выхода дросселя направляется на один контакт экономки.При этом со второго коннектора он идет на первый стартер;
• с первого стартера он направляется на вторую пару коннекторов этого же источника света;
• свободный коннектор необходимо соединить с нулевым проводом питания, который на рисунке обозначен как N

Таким же образом происходит включение и второй трубки: вначале идет дроссель, затем один коннектор направляется на контакт лампочки, а второй — на стартер. Выход со стартера нужно соединить со второй парой контактов светильника, свободный коннектор — вывести на нулевой провод.

Особенности соединения

Самым дорогостоящим № в электроцепи является дроссель. Поэтому многие люди, чтобы сэкономить, отдают предпочтение тем вариантам, где используется только один балласт.
При этом во время подключения всех электрических схем необходимо помнить о технике безопасности, так как в данной ситуации, по незнанию, можно получить электротравму.

Заключение

Схема для подключения к люминесцентной лампе дросселя может иметь самый разнообразный вид.Она зависит от некоторых параметров. Чтобы подобрать дневной вариант, нужно знать, какой тип балласта и устройстваного света у вас имеется в наличии.

Решение проблемы мерцания светодиодных лент во включенном состоянии

Как можно проверить дроссель лампы дневного света?

Люминесцентный светильник — простое и надежное устройство, которое нечасто выходит из строя. Для включения используется пусковой комплект, который состоит из стартера и дросселя.Также в его схему два конденсатора. Рабочий элемент стартера, это наполненная инертным газом колба, в котором находятся два электрода — простой и биметаллический. Включение светильника дневного света следующим образом:

1. При подаче напряжения, в колбе стартера возникает тлеющий разряд.
2. Тлеющий разряд нагревает биметаллический электрод. Под действие температуры, он изменяет исходную форму, и замыкает электрическую цепь.
3. В замкнутой цепи ток возрастает, электроды лампы разогреваются, нагревая пары ртути в колбе.
4. В переходном напряжении разряда, биметаллический электрод остывает, и возвращается в исходное положение. Электрическая цепь размыкается.
5. При разрыве цепи, за счет самоиндукции дросселя, возникает бросок напряжения.
6. Высоковольтный импульс в атмосфере аргона, который заполнен колба, поджигает дугу между электродами лампы.
7. Цепь замыкается через разряд в лампе, дополнительно чего напряжение на стартере падает, и его повторное включение не происходит.Цепь подогрева электродов размыкается.

Почему не включается?

делом, необходимо проверить, подается ли напряжение при включении светильника. Если питание подается исправно, то причина кроется в одной из трех его составных частей.

Проверить лампу и стартер, не составит труда, так как эти детали легко заменяются. Проще всего заменяется стартер, да и в хозяйстве, обычно, есть несколько исправных. С него и следует начать. Если исправного стартера под рукой нет, можно вынуть из работающего светильника.Это, кстати, будет гарантией его исправности.

Если замена стартера не помогла, пробуем поменять лампу. В случае если после замены, светильник все равно не работает, остается один подозреваемый — дроссель.

Проверка дросселя

На неисправность, еще да того как светильник перестал включаться, указывает нестабильная работа лампы дневного света. Через некоторое время после включения появляется мерцание, или огненная «змейка» внутри колбы.

Причиной выхода дросселя из строя, являются обрыв обмотки, или межвитковое замыкание.В случае обрыва, при проверке сопротивления тестером, прибор выдаст бесконечности, в случае межвиткового замыкания — минимальное сопротивление, вплоть до нуля. Внешним признаком межвиткового замыкания будет появление запаха гари, перегрев дросселя, появление желтых или коричневых пятен на его поверхности.

При замене вышедшего из строя дросселя на новый, обратите внимание на соответствие мощностей лампы и дросселя.

При проведении ремонтных работ, надо помнить о правилах электробезопасности.Проводить все действия только с выключенным прибором, убедиться, что конденсаторы разряжены.

.
