Цоколи светодиодных ламп для авто, типы, виды, обозначение
Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку. Так же в таблице указана и маркировка по международным стандартам. На картинках видно количество нитей накала, установленных в колбе.
Основные типы:
- h5 и H7 — самые распространенные;
- H8, h20, h21 — для противотуманных фар;
- W5W, T10, T4W — для габаритов и боковых указателей поворота;
- P21W — для основных сигналов поворота;
- W21W, T20, 7440 — для фонарей заднего хода.
Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности.
Для разъема 7440
Содержание
- 1. Подробная таблица по типам и видам
- 2. Цоколи по маркировке
- 3. Итоги
Подробная таблица по типам и видам
Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.
Цоколи по маркировке
Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.
Итоги
Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях.
Цоколи светодиодных ламп
Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами…
Классификация ламп по типу цоколя — чрезвычайно удобный способ, который используется многими продавцами осветительной техники, как в нашей стране, так и за рубежом. Цоколь служит для крепления лампы в патроне. Также через него осуществляется подача электроэнергии. Светодиодные (LED — Light Emitting Diode) лампы сравнительно недавно стали доступны для рядового покупателя. Еще несколько лет назад они стоили неоправданно дорого. Однако последнее время эта технология развивается бурными темпами. Стоимость одного люмена, произведенного светодиодными источниками света, понизилась в несколько раз, а технические параметры, такие как световая отдача, яркость, энергоэффективность, уже давно превзошли показатели других видов ламп.
Теперь обсудим, какие же цоколи для светодиодных ламп пользуются наибольшей популярностью. Начнем с цоколя «Эдисона», резьбового соединения с патроном разного диаметра.
Исторически он использовался в лампах накаливания. Число, указанное после буквенного обозначения в этом случае обозначает диаметр цоколя в миллиметрах. Т.е., например, маркировка Е27 говорит о том, что перед Вами цоколь «Эдисона» диаметром 27мм, а светодиодная лампа G9 аналогично имеет ширину цоколя 9 мм.
Обозначение другого класса цоколей начинается с латинской буквы G. Это штырьковое соединение с патроном, где последующие цифры показывают расстояние между контактами (тоже в миллиметрах). Вторая буква в маркировке указывает на некие особенности цоколя. К примеру, GU10 предполагает наличие утолщений на конце штырьков. Данный вид цоколя использовался либо в галогенных (G4, G9, GU5.3, GU10, GX53), либо люминесцентных (G13, G5, G23, G24) лампах.
Отдельно надо отметить цоколь, название которого начинается с латинской буквой R. Так маркируется цоколь с утопленным контактом, последующая цифра показывает его толщину в миллиметрах.
В этой статье мы не будем останавливаться на других видах соединений и цоколей, т.к. в настоящий момент они либо практически не применяются в светодиодных лампах, либо исторически мало используются на территории РФ.
В таблице наглядно представлены все основные типы цоколей для светодиодных ламп.
В заключение отметим некоторые сложности, с которыми можно столкнуться при прямой замене ламп на светодиодный аналог:
-
Габаритные размеры светодиодных ламп могут отличаться от размеров тех традиционных ламп, на смену которым они пришли.
-
Трансформаторы от галогенных ламп не подходят для питания светодиодных.
-
Не всегда возможно использование диммеров от ламп накаливания и «галогенок».
Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
-
При демонтаже люминесцентной лампы необходимо предварительно удалить ПРА (пускорегулирующий аппарат), из светильника, а затем подключить светодиодную лампу непосредственно к клеммам.
Дело в том, что для этого эффекта в светодиодных лампах применяются специальные электронные устройства, работающие по принципу ШИМ (широтно-импульсная модуляция). Для получения качественного диммирования рекомендуем поменять и старый выключатель с реостатом на специальный контроллер. Это позволит управлять световым потоком светодиодной лампы, в том числе и дистанционно. Другой вариант – это покупка диммируемой светодиодной лампы. В этом случае в драйвер монтируется специальная микросхема, позволяющая лампе менять яркость при изменении входящего напряжения. Такие лампы стоят несколько дороже обычных.
Обо всем этом подробнее Вы сможете ознакомиться на нашем сайте в других статьях, а также разделах и описаниях конкретных ламп.
Справка — Типы автомобильных ламп и их применение. Цоколи ламп.
Цоколи ламп классифицируются по ГОСТ 2023-88.Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм.
Обозначение для примера P21W – мощность 21 ватт.SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Обозначение ламп не по цоколю
Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя.
Далее следуют цифры, указывающие на тип лампы и ее цоколя. Например, галогенная лампа противотуманной фары имеет маркировку Н9145.
Обозначение ламп по цвету свечения
Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y -эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
На рисунке ниже показаны различные типы ламп и их применяемость.
Цоколевка автомобильных ламп.
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h4 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h22 цоколь PZ20d
лампа h20 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.
1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h31W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q
Цоколи, типы и виды автомобильных ламп
Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов. Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.
Чтобы помочь владельцам транспортных средств сориентироваться среди разнообразия форм и размеров лампочек для автомобилей, рассмотрим их основные виды, принципиальные отличия и варианты замены.
Приведенный справочный материал будет полезен всем, кто прямо или косвенно связан с обслуживанием автотранспорта.Маркировка
Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:
- А – автомобильная;
- С – софитная;
- МН – миниатюрная;
- КГ – кварцевая галогенная.
Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода. К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.
Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:
- H – галогенная;
- D – ксеноновая;
- T – миниатюрная небольшой мощности с одним цоколем;
- R – диаметр цоколя – 15 мм, колбы – 19 мм;
- P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
- W – без металлического цоколя;
- Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.
- s (single) – 1;
- d (duo) – 2;
- t (tres) – 3;
- q (quatro) – 4;
- p (penta) – 5.
Разновидность по типу автомобильных ламп
В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.
Галогенные
Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении.
Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах.
В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна. В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.
Газоразрядные
Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту.
Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.
Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:
- Ксеноновые лампы с цоколёвкой типа h2-h37, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
- Биксеноновые лампы для авто, изготовленные по стандарту h5M, HB1M, h23M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
- Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.
Светодиодные
Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек.
Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.
Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов. Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.
Разновидность по цоколю
В работе автомобильные лампочки подвержены сильной вибрации.
В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.
С защитным фланцем
О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (h5-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями h4,h5, H7, HB3, HB4. Также сюда входят менее востребованные – h2, h22, R2 и многие другие.
Софитные
Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.
5-8).
Штифтовые
Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.
Со стеклянным цоколем
Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d). Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.
Новые виды цоколей
Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.
Надеемся, данная статья поможет с выбором автомобильных ламп и упростит задачу покупки через интернет-магазины, где необходимо указывать точную маркировку товара. При покупке лампочки в местном магазине желательно взять с собой перегоревшую лампу, чтобы убедиться в их идентичности не только с помощью кода, но и визуально.

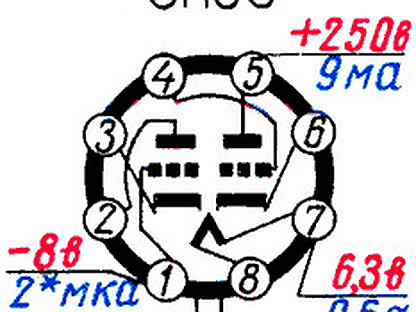

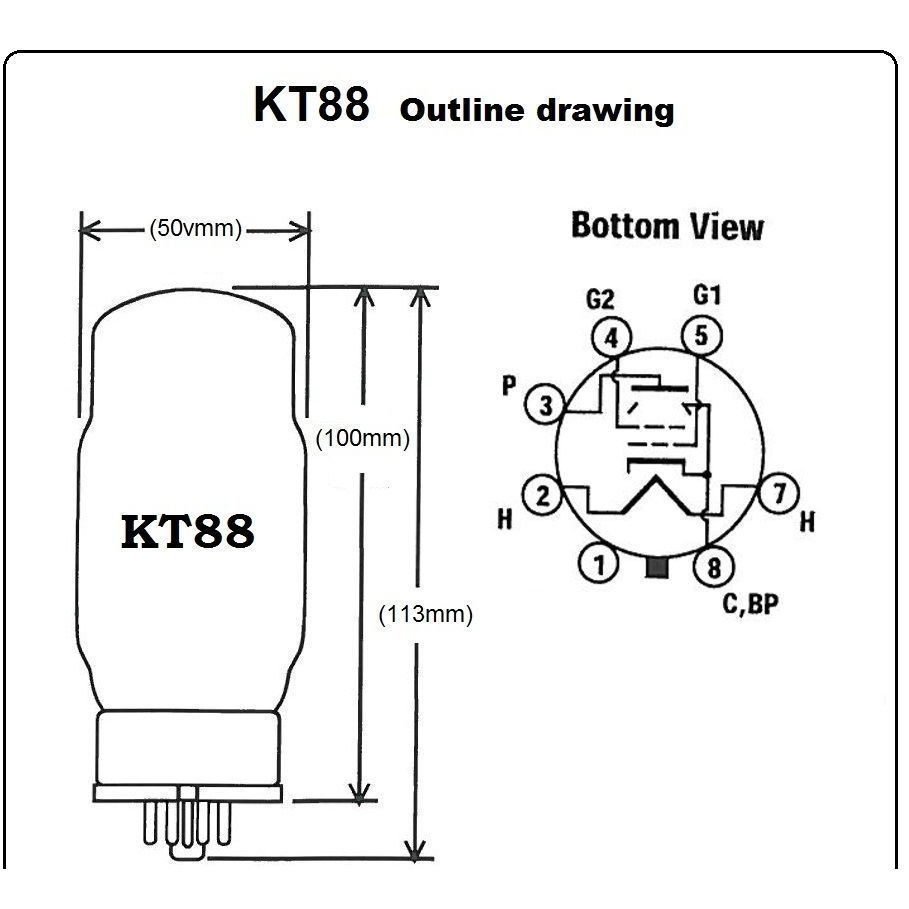

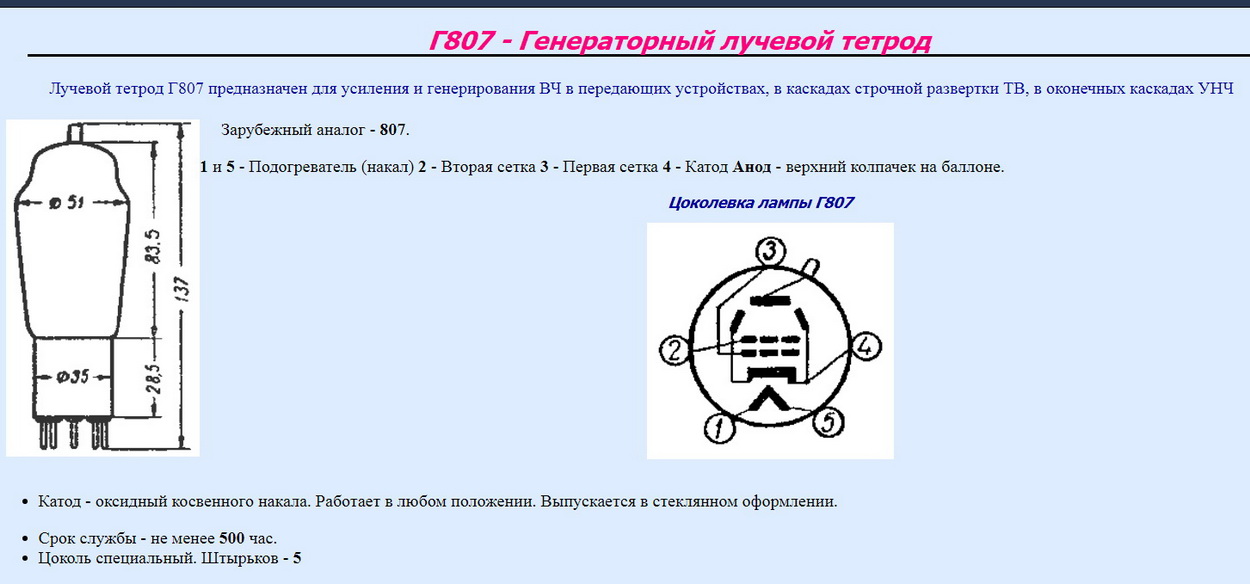

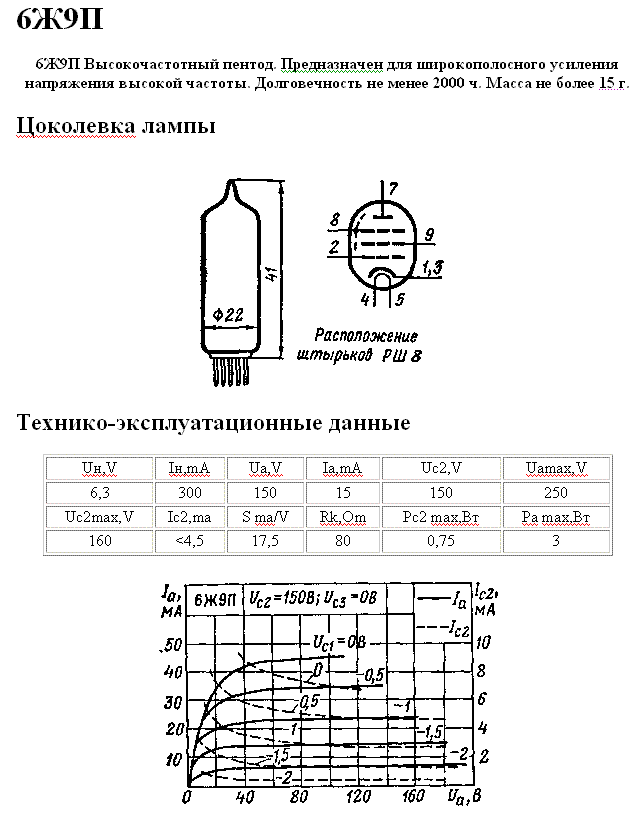

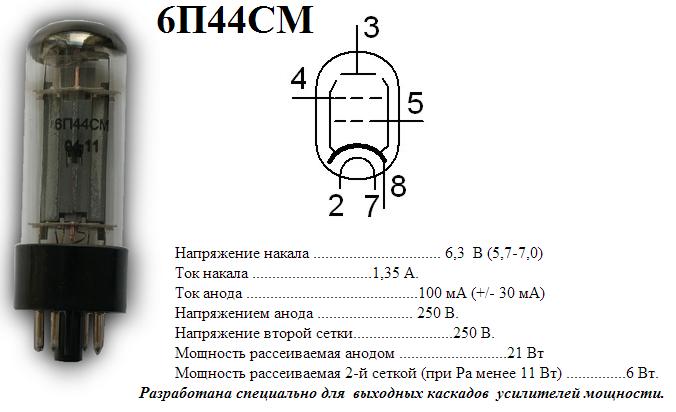

Рис. 31. Цоколевка ламп. Цифры 1—8—номера ножек (вид на цоколь лампы снизу)
служит предохранителем на случай пробоя (короткого замыкания) в конденсаторе С2.
Сопротивление Rx является анодной нагрузкой лампы 6Ж7. На нем выделяются колебания низкой частоты. Через разделительный конденсатор С8 и переменное сопротивление R* эти колебания поступают на управляющую сежу оконечной лампы 6Ф6С для усиления.
Конденсаторы С6, С7 и СХ2 ставятся для предотвращения самовозбуждения и искажений в работе приемника.
В фильтре выпрямителя стоят два электролитических конденсатора С9 и Сп емкостью по 30 мф каждый. Для сглаживания пульсаций выпрямленного тока используется сопротивление R5 с мощностью рассеивания 3—5 вт.
Лампочка Лх — сигнальная. Она горит, когда замкнут выключатель П2, что дает возможность легко определить, включен или выключен приемник.
Переключение приемника со 120 на 220 в производится установкой в соответствующее положение предохранителя Пр.
Заземление к этому приемнику непосредственно подключать нельзя, потому что один провод сети переменного тока связан с шасси. Приемник хорошо работает и без заземления. Если же вы все-таки захотите подключить заземление, его нужно присоединить к шасси приемника через слюдяной конденсатор емкостью 5—10 тыс. пф и рабочим напряжением не менее 450—500 в.
Детали приемника
Самодельными деталями приемника являются: контурные катушки и катушки обратной связи, выходной трансформатор 7рь автотрансформатор Тр2 и, наконец, шасси и ящик приемника.
Если вы не достанете платы от заводского переключателя, то вам придется сделать самим и переключатель Пх так, как вы его делали для предыдущих приемников.
Изготовление блока катушек
Прежде всего изготовьте блок контурных катушек вместе с катушками обратной связи (рис.
32).
Каркас каждой из трех катушек склейте из полоски бумаги на болванке. Диаметр болванки должен быть равен диаметру сердечников.
В настоящее время наиболее распространены сердечники из альсифера или других сплавов, имеющие резьбу по наружной части. Но встречаются и сердечники, в которых запрессован латунный хвостовичок с резьбой. На рис. 32 показаны способы крепления сердечников обоих видов.
Каркасы катушек изготовляются так же, как и для однолампового приемника. Если вы будете применять сердечники с латунным резьбовым хвостовичком, не делайте в каркасах
Рис. 31. Цоколевка ламп. Цифры 1—8—номера ножек (вид на цоколь лампы снизу)
Анодной нагрузкой лампы 6Ф6С служит первичная обмотка выходного трансформатора Tpi. Ко вторичной обмотке трансформатора подключен динамический громкоговоритель Гр типа 1ГД1, 1ГДМ-1,5 или 2ГДМ-3 (такие динамики применяются в приемниках «Москвич», «АРЗ» и «Рекорд»). Возможно, конечно, использование и других громкоговорителей, но это повлечет за собой увеличение размеров приемника.
Сопротивление Re и электролитический конденсатор Сю ставятся в цепь катода лампы 6Ф6С для подачи на ее управляющую сетку небольшого отрицательного напряжения (напряжение смещения), необходимого для нормальной работы лампы в режиме усиления низкой частоты. На сопротивлениях R3 и R7 происходит падение напряжения, даваемого выпрямителем. Благодаря этому на экранные сетки ламп подается не вое анодное напряжение, а только его часть.
Подбор ламп по марке автомобиля «БЛИЖНИЙСВЕТ.РФ»
ПРОИЗВЕДИТЕ ПОДБОР ламп по марке автомобиля, модели, году выпуска для японских или европейских авто. Постоянно заполняется свежая информация для точного определения ламп.
У МАСТЕРА «БЛИЖНИЙСВЕТ.РФ» уникальный по достоверности подбор ламп по авто, не имеющий аналогов и призванный находить все цоколи исключительно метко. Необходимость появления такого подбора назревала в России давно и мы не увидели причин, чтобы не создать по-настоящему полезный инструмент, позаботиться о Вас и развиться самим.
МЫ СОБРАЛИ ДЛЯ ВАС и тщательно дорабатываем объединенные материалы прямо сейчас. Сотрудники компании «БЛИЖНИЙ СВЕТ» моментально делают правки цоколей ламп автомобиля по мере обнаружения неточностей, поэтому ни один Ваш отзыв не останется незамеченным!
ВНОСИТЕ замечания в специальную форму на этой странице и, как известно, водительская солидарность в помощи друг другу не исчезнет бесследно! Все мы, наши друзья, товарищи, коллеги, знакомые теперь можем пользоваться услугами высокоточного «Мастера» в любое время бесплатно!
__________________________________________________________________________________________________________________________________________________________ Сотрудниками магазина «БЛИЖНИЙСВЕТ.РФ» реализована эксклюзивная возможность подбора ламп по авто. Эта задумка профессионалов своего дела совершенно уникальна в своем роде. Благодаря солидарности автолюбителей база постоянно пополняется, поэтому посетители интернет-магазина могут рассчитывать на актуальность предоставляемой информации.
Подбор лампочек осуществляется по марке автомобиля. Для этого в предлагаемые поля вводится необходимая информация:
Далее при нажатии на нужный тип освещения, расположенный на картинке, мы получаем результат подбора цоколя и далее ассортимент ламп данного цоколя при клике на него.
Высокая достоверность данных для подбора ламп по марке авто гарантируется использованием электронных каталогов и официальных инструкций к автомобилям, также данные постоянно корректируются и дополняются при поступлении новой информации от автолюбителей и поставщиков продукции.
Подбор ламп по автомобилю – это одна из приятных мелочей, которая сильно экономит время. Интернет-магазин «БЛИЖНИЙСВЕТ.РФ» заботится о своих клиентах и поэтому воплотил в жизнь по-настоящему полезный сервис!
Разновидности цоколей автомобильных ламп
Цоколи автомобильных ламп, типы, обозначение — DRIVE2
В современном автомобиле больше сотни лампочек .
Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.
Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы. Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой.
Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла.
Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
Обозначение ламп не по цоколю
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h5 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h32 цоколь PZ20d
лампа h30 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15d
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.
1×9.5dлампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h41W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q
Полный размер
Полный размер
www.drive2.ru
КЛАССИФИКАЦИЯ ЦОКОЛЕЙ АВТОМОБИЛЬНЫХ ЛАМП — DRIVE2
С развитием автомобильной индустрии и постоянным обновлением модельного ряда машин появляются новые виды и типы автомобильных ламп.
На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Типы цоколей автомобильных ламп.
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь).
Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
Обозначение ламп не по цоколю.
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения.
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы.
Лампы и цоколи:
— лампа Н1 цоколь P14,5s
— лампа Н2 цоколь Х511
— лампа h5 цоколь PK22s
— лампа h5 цоколь P43t
— лампа Н7 цоколь PX26d
— лампа Н11 цоколь PGJ19-2
— лампа H8 цоколь PGJ19-1
— лампа H9 цоколь PGJ19-5
— лампа h32 цоколь PZ20d
— лампа h30 цоколь PY20d
— лампа HB3 цоколь P20d
— лампа НВ4 цоколь P22d
— лампа D1S цоколь PK32d-2
— лампа D1R цоколь PK32d-3
— лампа D2S цоколь P32d-2
— лампа D2R цоколь P32d-3
— лампа PY21W цоколь BAU15s
— лампа P21W цоколь BA15s
— лампа P21/4W цоколь BAZ15d
— лампа P21/5W цоколь BAY15s
— лампа R5W цоколь BA15s
— лампа R10W цоколь BA15s
— лампа T4W цоколь BA9s
— лампа W5W цоколь W2.1×9.5d
— лампа W3W цоколь W2.1×9.5d
— лампа W2.3W цоколь W2x4.6d
— лампа WY2.3W цоколь W2x4.6d
— лампа WY5W цоколь W2.1×9.5d
— лампа H6W цоколь BAX9s
— лампа h41W цоколь BAY9s
— лампа C5W цоколь SV8.
5-8
— лампа HB1 цоколь P29t
— лампа HB5 цоколь PX29t
— лампа WP21W цоколь WZ2.5x16d
— лампа P27W цоколь WZ2.5x16d
— лампа C21W цоколь SV8.5-8
— лампа W21W цоколь W3x16d
— лампа W21/5W цоколь W3x16q
— лампа W16W цоколь W2.1×9.5d
— лампа WP21W цоколь WY2.5x16d
— лампа PY27/7w цоколь WX2.5x16q
Полный размер
Полный размер
Полный размер
www.drive2.ru
название, разновидности, как определить виды, маркировка, размеры, таблицы, список с картинками, фото — Рамблер/авто
В автомобилестроении применяется множество различных ламп. Их общее количество — более сотни. Они участвуют в подсветке салона, обеспечивают видимость на дороге, мигают на приборной панели. О том, каковы их технические и электрические характеристики, размеры и типы, как разобраться в маркировке, пойдет речь в этом обзоре.
Технические особенности цоколяФункция цоколяРазновидностиПо типу автомобильных лампПо цоколю Маркировка ламп Как определить тип цоколя по названию$ (‘.
index-post.contents’).toggleClass (‘hide-text’, localStorage.getItem (‘hide-contents’) === ‘1’)
Технические особенности цоколя
Конструктивный элемент, который удерживает лампочку в патроне, называется цоколем. Внутри него проходят электроды, а снаружи имеются контакты.
От источника питания по контактным путям передаётся ток. Этот элемент для крепления лампы изготавливают из металла или керамики.
Цоколи автомобильных источников света могут быть резьбовыми, штифтовыми, софитными. Бывают даже бесцокольные разновидности. Размеры электроламп тоже различны — от 5 до 25 мм в диаметре (в зависимости от автомобиля и сферы использования).
Знаете ли вы? Сегодня трудно представить себе машину без фар. Первый автомобиль Карла Бенца (Carl Benz) был представлен публике в 1885 году. А первую электрическую фару изобрели только в 1898 году.
Функция цоколя
Различают три основных функции цоколей электроламп:
средство фиксации в патроне;передатчик тока от источника питания;герметизация колбы и защита её содержимого от контакта с атмосферой.
В современном автомобиле могут применяться также светодиодные осветительные элементы. Они не нуждаются в герметизации, но все остальные функции у них те же, что и у обычных.
Важно! Современные соединительные элементы устроены таким образом, чтобы пользователь не мог случайно подсоединить лампу в несоответствующее гнездо.
Разновидности
В эпоху возникновения автомобилей классификации ламп ещё не существовало. Маркировка видов и типов осветительных приборов зависела от производителей. Теперь эти параметры определяются государственными и международными стандартами.
Автомобильные осветительные элементы разделяют по типу:
автомобильной лампы;
цоколя.
Современные цоколи и их маркировка описаны Межгосударственным стандартом (IEC-EN 60061-1), а осветительные приборы — Государственным стандартом СССР «Лампы для дорожных транспортных средств» (ГОСТ 2023.1-88).
Узнайте, что такое цоколь лампы.
По типу автомобильных ламп
В основе деления автомобильных лампочек на группы — источник получения света.
Учитываются также некоторые конструкционные особенности. Поэтому они делятся на следующие виды:
Виды осветительных элементов
Маркировка
Описание
Пример маркировки
Софитная
C Используется в освещении салона. Её форма позволяет максимально сэкономить пространство благодаря наличию двух цоколей по бокам.
C7-8 Ксеноновая
D Ксеноновая, или газоразрядная, используется в источниках ближнего и дальнего света и содержит газ ксенон внутри колбы.
h3, h5, H7, D1R — D4S Галогенная
H Заполнена галогеном и применяется в источниках ближнего или дальнего света (как и ксеноновая). Является её предшественницей.
h3, h5, H7 С колбой 26,5 мм и диаметром цоколя 15 мм P Применяются в стоп-сигналах, поворотниках, задних фонарях
P21W
С колбой 19 мм и диаметром 15 мм R R5W Бесцокольная
W Могут использоваться в салоне авто и для подсветки багажника
W5W Цифра после буквенного обозначения указывает на типоразмер.
Мини-лампы имеют маркировку T, а изделия с жёлтым цветом колбы — маркировку Y.
Отечественные изделия могут быть промаркированы следующим образом:
•А— автомобильная;
•МН –миниатюрная;
•С — софитная;
•КГ — кварцевая, галогенная.
Знаете ли вы? Изначально символ H (halogen) указывал на галогенную лампу. Когда был начат выпуск ксеноновых, то они выпускались в таких же корпусах, но не были взаимозаменяемыми. Их отличает геометрия светового луча, фокусное расстояние и чёткость пятна света.
По цоколю
В автомобильных осветительных элементах используют несколько типов цоколей. В основе их разделения — тип подсоединений (например, резьбовой, штифтовой).
Такая классификация отражена в таблице:
Типы цоколей
Маркировка
Описание
Пример маркировки
Резьбовой, ввинчивающийся в патрон
Е Резьбовые появились раньше других. Сейчас и в отечественной, и в международной классификации они маркируются одинаково.
Е2 Штифтовой (с одним или несколькими штифтами)
Ш, B Штифтовой (байонет) — это модификация резьбового цоколя. Его бока оснащены штифтами, которые выполняют функции резьбы и фиксатора в патроне. Отечественные маркируются буквой Ш (штифтовой), а иностранного происхождения –буквой B (bayonet). Они могут быть двух— или трёхконтактными.
В отечественных также имеются цифры перед буквой, обозначающие количество контактов. B2, 2B2 Фокусирующий
P Цифры после буквы указывают на диаметр ориентирующей части.
P15 Софитный
S Особенность софитного цоколя — наличие контактов с обеих сторон. Используется в осветительной системе автомобиля.
SV7-8 Бесцокольный
W В бесцокольных сопряжение колбы и патрона выполнено через саму колбу.
W2.1-9.5d Число после маркировки указывает на диаметр соединительного элемента. Единицы измерения — миллиметры.
Маркировка ламп
Полная маркировка отечественных осветительных элементов может выглядеть так: АКГ-12-55-1 (h5).
Аббревиатура расшифровывается таким образом: лампа автомобильная кварцевая / галогенная с номинальным напряжением 12 В и мощностью 55 Вт. Соответствует европейской h5, и эти изделия взаимозаменяемые.
Число после буквенной аббревиатуры всегда указывает на номинальное напряжение в вольтах, а следующее после тире — на мощность в Вт. После второго тире цифры говорят об отличительной особенности этой модели от базовой.
Важно! По сравнению с другими типами ламп, ксеноновые обеспечивают более легкий свет, что улучшает видимость при движении в ночное время. Что еще более важно, расчетный срок службы ксеноновой — 2000 часов. Это намного больше, чем у галогенной (от 450 до 1000 часов). Но у ксеноновой бликов гораздо большее кличество, чем у других осветительных элементов.
Как определить тип цоколя по названию
Чтобы определить цоколь по названию, необходимо иметь под рукой таблицу соотношений:
Сфера применения
Тип лампы
Цоколь
Ближний / дальний свет
R2 P45t
HB3 P20d
HB4 P22d
HB5 PX29t
h3 P14,5s h5 PK22s
h5 P43t
H7 PX26d
h31 PGJ19-2 H9 PGJ19-5 h36 PGJ19-3 h47W/1 PG13
h47W/2 PGJ13
Ксеноновые
D2S P32d-2 D1S PK32d-2 D2R P32d-3 D1R PK32d-3 D3S PK32d-5 D4S P32d-5 Указатели поворота передние
W21W
W3x16d
P21W
BA15s
PY21W
BAU15s/19 h41W
BAY9s
Указатели поворота боковые
W5W W2,1×9,5d WY5W
W2,1×9,5d Стоп-сигналы
W21W
W3x16d
P21W
BA15s
Стоп-сигналы / габаритные фонари
P21/4W BAZ15d
W21/5W W3x16g
P21/5W BAY15d
Габаритные фонари
W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W
BA15s
C5W SV8,5/8 P21/4W BAZ15d
P21W
BA15s
Фонари заднего хода
W16W
W2,1×9,5d W21W
W3x16d
P21W
BA15s
W21/5W W3x16g
P21/5W BAY15d
Противотуманные фары
HB3 P20d
HB4 P22d
h3 P14,5s h5 PK22s
H7 PX26d
h31 PGJ19-2 H8 PGJ19-1 Стояночное освещение и габаритные фонари
W3W W2,1×9,5d W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 H6W PX26d
Указатели поворота задние
W16W
W2,1×9,5d W21W
W3x16d
P21W
BA15s
PY21W
BAU15s/19 h41W
BAY9s
Задние противотуманные фары
P21/4W BAZ15d
W21W
W3x16d
P21W
BA15s
W21/5W W3x16g
P21/5W BAY15d
Освещение номерного знака
W5W W2,1×9,5d T4W BA9s/14 R5W BA15s/19 R10W
BA15s
C5W SV8,5/8 Подсветка салона и багажника
10W SV8,5 T11x37
C5W SV8,5/8 R5W BA15s/19 W5W W2,1×9,5d Подбирая лампы, обращайте внимание как на классификацию и характеристики, так и на составляющие комплектации.
Упростить процесс покупки также возможно, взяв с собой в магазин вышедшую из строя лампочку.
auto.rambler.ru
Цоколи автомобильных ламп, типы, обозначение — Nissan Primera, 2.0 л., 1993 года на DRIVE2
В современном автомобиле больше сотни лампочек . Из задачи различны, начиная от подсветки салона, панели приборов и до обеспечения видимости дороги в ночное время суток. В зависимости от этих целей, лампы также имеют различные габариты, электрические характеристики, присоединительный цоколь. Именно о цоколе автомобильных ламп мы и поговорим в данной статье.
Цоколь — конструктивный элемент лампы удерживающий ее в патроне, а также элемент передающий ток для питания лампы по своим контактам (площадки, лепестки, проволочные выводы). Также у цоколя существует и еще одна важная задача, это герметизация колбы лампы от внешней среды. Во многих автомобильных лампах, особенно лампах высокой мощности (ближнего и дальнего света, противотуманных) закачан газ. Цоколь должен обеспечивать герметичность на протяжении всего срока службы лампы, для того, чтобы исключить его выход из колбы.
Кроме того, в обычных лампах накаливания находится вакуум, который также герметично изолирован от внешней среды цоколем.
С появление светодиодных ламп такая функция, как герметизация, стала рудиментом, но еще не все лампы и не во всех автомобилях избавились от классической лампы накаливания.
Типы и обозначение автомобильных ламп и цоколей
На заре автомобилестроения, обозначение ламп, применение цоколей было хаотично, каждый из производителей применял, как ему кажется лучшее. В итоге количество видов лампочек стремилось к бесконечности. На сегодняшний день, определяющим стандартом для производителей ламп в нашей стране является ГОСТ 2023-88. Конечно, и он не совершенен, так как прогресс не стоит, а ГОСТ 88 года, тем не менее большинство автомобильных ламп и цоколей в нем описаны.
В завистимости от количества контактов у цоколя лампы добавляется соответствующая буква
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения для примера (T5 4W) – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера (R 5W) – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера (P21W) – мощность 21 ватт.
SV (С) – софитная лампа (с двух сторон расположен цоколь). Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения (W 2*4,6d 5W) – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
Обозначение ламп не по цоколю
Наиболее распространенные лампы галогенные могут иметь различный цоколь, но начинаться с одной буквы H, что значит галогенная. Также встречаются и цифровые значения, которые также указывают на уникальную форму и цоколь лампы, например 9145 (противотуманная лампа).
Обозначение ламп по свету свечения
Y – если буква стоит за первым символом, то эта лампа выполнена с оранжевым цветом колбы. Обозначение для примера (PY21W) — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
Далее приведен рисунок, по которому вы можете сопоставить описание приведенное выше, с внешним видом автомобильной лампы и цоколя
Типы существующих ламп для фар головного освещения
Отличия между ксеноновыми лампами D2S D2R D4S D4R
Лампы D2S D2R PHILIPS являются самыми первыми вариантами штатных ксеноновых ламп, Они стали устанавливаться на автомобили Мерседес БМВ и Ауди в конце 90х годов.
Какой же тип ламп подходит именно вам? в этом можно разобраться посмотрев на фару автомобиля. итак:
D2S — Лампа для ЛИНЗОВАННОЙ ОПТИКИ ( фара в которой стоит линза)
D2R — Лампа для РЕФЛЕКТОРНОЙ ОПТИКИ (фара, в которой линзы нет, а есть только отражатель)
Если вместо D2S поставить D2R то значительно уменьшится яркость
Если вместо D2R поставить D2S то светотеневая граница будет более размытой и фара будет больше слепить встречных.
На смену лампам D2S/R в середине двухтысячных стали приходить лампы D4S и D4R. их стали устанавливать на японские автомобили TOYOTA и LEXUS
Эти лампы отличаются от их предшественниц отсутствием в их составе ртути, за это они и получили свое название D4S XenEco.
Яркость этих ламп чуть меньше чем у D2S и составляет 3050люменов против 3200 у D2S, но экология вносит свои коррективы, т.к. отработанные лампы надо где то утилизировать.
www.drive2.ru
Цоколи, типы и виды автомобильных ламп
Действующим ГОСТом 8769–75 предусмотрено наличие на транспортных средствах восьми видов внешних световых приборов.
Каждый из них отличается конструкцией и назначением, что вынуждает производителей устанавливать различные типы автомобильных ламп.
Чтобы помочь владельцам транспортных средств сориентироваться среди разнообразия форм и размеров лампочек для автомобилей, рассмотрим их основные виды, принципиальные отличия и варианты замены. Приведенный справочный материал будет полезен всем, кто прямо или косвенно связан с обслуживанием автотранспорта.
Маркировка
Несмотря на договорённость автопроизводителей об унификации, классификация автомобильных ламп насчитывает десятки осветительных приборов, отличающихся формой колбы и типом цоколя. В условном обозначении автомобильных ламп советского образца используют следующие буквы:
- А – автомобильная;
- С – софитная;
- МН – миниатюрная;
- КГ – кварцевая галогенная.
Полная аббревиатура автолампы также включает номинальное напряжение, мощность и номер разработки, которые следуют после буквенного кода.
К сожалению, такое сокращение неинформативно, а лампочки для автомобилей с маркировкой по ГОСТ 2023-88 востребованы исключительно в старых отечественных машинах.
Актуальной и более универсальной на сегодня является другая маркировка, выполненная по единому европейскому стандарту. Она включает следующие основные буквы:
- H – галогенная;
- D – ксеноновая;
- T – миниатюрная небольшой мощности с одним цоколем;
- R – диаметр цоколя – 15 мм, колбы – 19 мм;
- P – диаметр цоколя – 15 мм, колбы – не более 26,5 мм;
- W – без металлического цоколя;
- Y – дополнительный символ, указывающий на жёлтый (yellow) цвет колбы.
В конце условного обозначения добавляют строчную букву, обозначающую количество электрических контактов:
- s (single) – 1;
- d (duo) – 2;
- t (tres) – 3;
- q (quatro) – 4;
- p (penta) – 5.
Разновидность по типу автомобильных ламп
В зависимости от источника получения света, все виды автомобильных лампочек делятся на три группы, каждая из которых имеет свою градацию.
Галогенные
Галогенные лампы – источник света с нитью накаливания внутри колбы, заполненной галогенным газом. Несмотря на множество недостатков, они продолжают занимать лидерство, благодаря низкой цене и нежеланию многих автолюбителей переходить на ксенон и светодиоды. Рано или поздно совершенствование светодиодных автоламп вытеснит галогенки с их малым сроком службы и низкой светоотдачей при относительно высоком энергопотреблении. Изначально символ «Н» указывал на галогенную (Halogen) лампу, а цифра – на типоразмер. Появившиеся затем ксеноновые и светодиодные лампочки для авто продолжили выпускать в стандартных корпусах. В результате изделия с разными источниками света могут быть изготовлены в одинаковом корпусе, например, H7.
Но это не означает их полную взаимозаменяемость. В галогенной лампе расстояние от фланца до спирали – фиксированная величина, от которой зависит геометрия светового луча. Небольшое отклонение спирали от центра сильно влияет на фокусное расстояние и, как следствие, на чёткость светового пятна.
В газоразрядной лампе источником света является дуга, а в светодиодной – один или несколько светодиодов. Все они отличаются цветовой температурой и углом распространения света, а значит, требуют индивидуального подбора оптики.
Газоразрядные
Ксеноновая автолампа имеет колбу из кварцевого стекла, внутрь которой закачана смесь газов. Благодаря точному химическому составу, в процессе работы лампы формируется луч света с заданной цветовой температурой. Керамическая вставка и стальной фланец служат преградой между раскалённой колбой и деталями цоколя. Все элементы цоколя выполнены с применением термоизоляционного материала и уплотнителей, обеспечивающих дополнительную защиту. Её работа невозможна без блока розжига, который задаёт точное значение напряжения питания.
Газоразрядные лампы на основе ксенона условно можно разделить на три большие группы:
- Ксеноновые лампы с цоколёвкой типа h3-h47, HB3-HB5, предназначенные для переоборудования штатных огней транспортных средств.
- Биксеноновые лампы для авто, изготовленные по стандарту h5M, HB1M, h33M и прочие с индексом «М». Их назначение – замена галогенных ламп, которые одновременно являются источником ближнего и дальнего света.
- Ксеноновые лампы с цоколями стандарта D1S, D1R – D4S, D4R, установленные на автомобиле заводом-изготовителем.
Светодиодные
Светодиодные автомобильные лампы – сравнительно новый представитель на авторынке, источником света которого служит один или несколько светодиодов. В связи с постоянным совершенствованием технологии, внешний вид led-автоламп тоже меняется. Без изменений остаётся цокольная часть, которая в точности повторяет размеры цоколей галогенных лампочек. Светодиодные осветительные приборы должны работать в тандеме с драйвером, обеспечивающим стабилизацию напряжения и тока. Основная масса led-продукции для авто выпускается на smd-чипах, но постепенно инициатива переходит к cob-матрицам.
Если слаботочные светодиоды полностью оправдали ожидания в организации подсветки салона, номерного знака и габаритов, то мощные светодиодные автолампы по-прежнему остаются слабым звеном среди всего объёма осветительных приборов.
Высокая стоимость фирменных led-ламп головного света не по карману рядовому водителю, а дешёвый китайский товар уже успел обрести плохую репутацию. Основные причины – несоответствие заявленных характеристик реальности и низкое качество продукта.
Разновидность по цоколю
В работе автомобильные лампочки подвержены сильной вибрации. В связи с этим все элементы конструкции имеют повышенную прочность, а посадочное гнездо для цоколя оснащено зажимом или пружинными контактами. Все виды цоколей автомобильных ламп абсолютно не схожи с бытовыми аналогами. Поэтому, кроме указания типа автолампы, обязательно приводится маркировка по цоколю.
С защитным фланцем
О наличии фланца свидетельствует символ «P», с которого начинается код цоколя (h5-P43t). С фланцем выпускаются мощные лампы для головных фар. Например, популярные модели, устанавливаемые в фары ближнего, дальнего света и ПТФ с цоколями h5,h5, H7, HB3, HB4. Также сюда входят менее востребованные – h3, h32, R2 и многие другие.
Софитные
Данный тип цоколя обозначается как «SV». Автолампа имеет цилиндрическую форму длиною 30-40 мм с двумя цоколями по краям. Такая конструкция позволяет сэкономить внутреннее пространство и минимизировать размер плафона. Наибольшее применение они нашли в освещении салона, где светильники встраивают в обивку. Также софитные источники света используют в подсветке регистрационного знака и стоп-сигналов (например, C5W-SV8.5-8).
Штифтовые
Эти лампы имеют гладкий цилиндрический цоколь с двумя симметрично «BA» или асимметрично «BAY» «BAZ» расположенными штифтами для жесткой фиксации. Смещение штифтов необходимо для того, чтобы исключить возможность установки лампочки другого типа, например, белой вместо жёлтой. Надпись: «PY21W-BAY15s» означает, что данная лампа с желтой колбой, имеет цоколь штифтового типа диаметром 15 мм с одним контактом, мощностью 21 Вт.
Со стеклянным цоколем
Кодировка полностью стеклянных световых приборов начинается с буквы «W», за которой следует размер цокольной части в миллиметрах (W21W-W3x16d).
Они очень практичны, и востребованы во многих автомобильных фонарях: указатели поворота, габариты, приборная панель и пр.
Новые виды цоколей
Разъёмные соединения нового формата разрабатываются, как правило, для светодиодных ламп. Их появление объясняется попыткой продвижения светодиодной продукции, а также является своеобразной защитой драйвера от монтажа осветительных приборов другого типа.
Надеемся, данная статья поможет с выбором автомобильных ламп и упростит задачу покупки через интернет-магазины, где необходимо указывать точную маркировку товара. При покупке лампочки в местном магазине желательно взять с собой перегоревшую лампу, чтобы убедиться в их идентичности не только с помощью кода, но и визуально.
ledjournal.info
Маркировка галогеновых ламп и их обозначения. Выбор видов автомобильных ламп и их маркировки
Цоколи ламп классифицируются по ГОСТ 2023-88.Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактовОбозначение ламп не по цоколю
Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя. Далее следуют цифры, указывающие на тип лампы и ее цоколя. Например, галогенная лампа противотуманной фары имеет маркировку Н9145.
Обозначение ламп по цвету свечения
Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y -эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
На рисунке ниже показаны различные типы ламп и их применяемость.Цоколевка автомобильных ламп.
Лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h5 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h32 цоколь PZ20d
лампа h30 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h41W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q
1×9.5dБлагодаря Томасу Эдисону, в мире появился первый цоколь, предназначенный для функционирования стандартного вида источника света. Исходные технологические разработки ежегодно претерпевали новые изменения, отражающиеся на работе светильного источника.
Сегодня в каталогах множества производителей можно насчитать минимум 10 основных типов разнообразных креплений. Данные элементы предназначаются не только для оснащения бытовых светильников, но и всевозможных фонарей, прожекторов и даже автомобильных светоприборов.
Чтобы правильно подобрать изделие, следует рассмотреть все цоколи автомобильных ламп, список с картинками.
Краткие технические особенности
Цоколь лампы для авто — неотъемлемый элемент, который требуется для крепкой фиксации светильного аппарата в патроне устройства. Помимо всего, данная деталь обеспечивает беспрерывную подачу электроэнергии через свои контакты для подпитки светоприбора. Некоторые константные элементы предусматривают наличие газа, в результате неправильного подбора устройства может образоваться утечка.
Цоколи подразделяются по виду контактных приспособлений и могут быть:
- С лепестками
- Монолитными площадками
- Проволочными штырьками.
Цоколь как основание светильного аппарата предназначается для обеспечения надежной герметизации самой колбы и защиты от воздействия агрессивных внешних условий.
Если дело касается диодных приспособлений, то фиксирование лампочек для авто не обязательно.
В остальных типах автоламп, таких как галогеновые, ксеноновые и аппараты с методом накаливания, обязательно должно присутствовать герметичное соединение.
Каждая модификация цокольного элемента обладает индивидуальным индексом, который может различаться как буквенной символикой, так и цифрами. Все значения сообщают определенные параметры изделия. Чтобы понять расшифровку видов автомобильных лампочек, следует изучить таблицу и списки определений.
Предназначение в краткой форме:
- Аппарат надежно удерживает светоприбор в патроне присоединительного типа.
- Является проводником электроэнергии, поступающей от источника до нитей накаливания.
- Обеспечивает герметизацию корпуса автолампы, защищающую устройство от влияния внешних факторов.
ВИДЕО: Основные виды цоколей
Классификация и виды
На момент существования СССР были зафиксированы в государственном регламенте 4 основные аббревиатуры лампочек для автотранспорта, которые производились на данной территории:
- АМН — сокращенное название автоламп с миниатюрными размерными параметрами.
- АКГ — обозначаются такие светоприборы на автомобили, как галогеновые изделия и кварцевые.
- АС — аббревиатура числится за софитной светотехникой;
- А — стандартный тип комплектации, предназначенный для автотранспорта.
Зачатую последующая цифирная символика, которая указывается после букв, свидетельствует об объеме мощности светотехники и серийном номере производителя. Однако данная маркировка может встречаться исключительно на автотранспортных световых устройствах отечественного изготовления. Одним из основных недостатков индексации считается отсутствие в коде определенного типа автомобильных ламп. Сегодня подобные шифры практически не используются.
Модификации оптики и патронов
На данный момент чаще всего в сфере автомобилестроения и реализации запчастей встречаются продукты с иными обозначениями. Обновленные правила создания символики положительно повлияли на образование уникального индекса, соответствующего стандартизированным нормативам ЕСЕ.
Чтобы было проще разобраться в товаре, каждый элемент обозначается следующей аббревиатурой:
- H — символ обозначает галогеновые светоприборы;
- W — продукт, в комплектацию которого входят компоненты, состоящие из стекла;
- R — галогенные лампы с цокольным составляющим и колбой, диаметр которых равен 15см;
- Y — сокращенное обозначение светового устройства для авто, в котором присутствует колба оранжевого оттенка;
- T — лампы на транспорт данной модификации имеют компактные размерные параметры.
e-deluxe.ru
Цоколи светодиодных ламп для авто, типы, виды, обозначение
Недавно возникла необходимость систематизировать цоколи светодиодных ламп для авто, потому что по внешнему виду я не мог сказать, куда такая подойдет среди обилия световых приборов транспортного средства. Конечно я знал, что их много, но в реальности количество оказалось огромным, что пришлось искать подробные таблицы и сделать себе шпаргалку.
Так же в таблице указана и маркировка по международным стандартам. На картинках видно количество нитей накала, установленных в колбе.
Основные типы:
- h5 и H7 — самые распространенные;
- H8, h30, h31 — для противотуманных фар;
- W5W, T10, T4W — для габаритов и боковых указателей поворота;
- P21W — для основных сигналов поворота;
- W21W, T20, 7440 — для фонарей заднего хода.
Автомобильная светодиодная лампа под цоколь 7440 самая редкая, но спрашивают про неё часто, проиллюстрирую её фотографией для большей наглядности. По сути это европейское обозначение W21W T20, чаще всего применяются в стоп сигналах. Внешне похож на W5W, но ширина пластинки с контактами 16 мм., просто увеличенный вариант.
Для разъема 7440
Содержание
- 1. Подробная таблица по типам и видам
- 2. Цоколи по маркировке
- 3. Итоги
Подробная таблица по типам и видам
Цоколи автомобильных ламп типы и обозначение. Картинки увеличиваются.
Цоколи по маркировке
Имеют два типа маркировки, международное и европейское. Сейчас переходят на первое обозначение автолампочек, иначе возникает достаточно большая путаница с маркировкой.
Итоги
Есть еще одна система обозначения цоколей автомобильных ламп, но она используется реже и будет описана отдельно. При выборе уделите внимание конструкции и комплектующим, как правило одна модель выпускается в разных модификациях. Мои обзоры и реальные характеристики можно применять в пределах назначения. Например, если в обзоре тестируется HB3 для противотуманных фар, то этот тест, как правило, так же применим к другим источникам света для противотуманок.
led-obzor.ru
Цоколи ламп (типы, виды, расшифровка) — DRIVE2
Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и конечно их цоколь .
Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
Что такое цоколь лампы и его цели?
Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.
Типы цоколей ламп и их обозначение
Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами.
О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.
И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:
E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.
Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):
U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.
Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.
Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.) Далее и поговорим более конкретно, о каждом из типов цоколей.
В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.
Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.
Резьбовые цоколи ламп (Е)
Со дня Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран. Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним. Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
Далее в таблице приведены выпускаемые резьбовые цоколи.
Штыковой цоколь (G)
Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами. О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.
Цоколь с утопленным контактом ®
Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые кварцевые, галогенные лампы. Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц. После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.
Софитный штифтовой цоколь(S)
Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны. Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.). Кроме того, такой цоколь распространен и на автомобильных лампах. (SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)
Фокусирующий цоколь (P)
Полный размер
Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку. Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.
Телефо
www.drive2.ru
Справка — Типы автомобильных ламп и их применение.
Цоколи ламп. Цоколи ламп классифицируются по ГОСТ 2023-88.Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака.
Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла. Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Обозначение ламп не по цоколю
Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя. Далее следуют цифры, указывающие на тип лампы и ее цоколя.
Например, галогенная лампа противотуманной фары имеет маркировку Н9145.
Обозначение ламп по цвету свечения
Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y -эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
На рисунке ниже показаны различные типы ламп и их применяемость.
Цоколевка автомобильных ламп.
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h5 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h32 цоколь PZ20d
лампа h30 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.
1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h41W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q
avtoved.guru
Справка — Типы автомобильных ламп и их применение. Цоколи ламп.
Цоколи ламп классифицируются по ГОСТ 2023-88.Типы цоколей автомобильных ламп
А – лампа автомобильная.
АМН – лампа автомобильная миниатюрная.
АС – софитная лампа автомобильная.
АКГ – кварцевая галогенная автомобильная лампа.
Т — лампа цокольная миниатюрная. Цоколь выполнен совместно с колбой. Пример обозначения T5 4W – лампа диаметром 5/8 дюйма, мощность 4 ватта.
R – лампа с металлическим цоколем 15 мм и колбой в 19 мм. Обозначение для примера R 5W – мощность 5 ватт.
R2 — Диамтер колбы порядка 40 мм. Лампы накаливания применяемые в советское время для дальнего и ближнего света. На настоящий момент почти не используются.
P — лампа с 15-мм цоколем и диаметром колбы до 26,5мм. Обозначение для примера P21W – мощность 21 ватт.
SV (С) – софитная лампа, с расположенным с двух сторон цоколем. Как правило, применяется для подсветки салона, подсветки номерного знака. Обозначение для примера SV8,5 5w– лампа имеет диаметр цоколя 8,5 мм, мощность 5 ватт. Может обозначаться как С5W.
ВА — лампа штифтового типа, в которой каждый штифт расположен симметрично относительно других.
BAY – штифтовая лампа, в которой один из штифтов смещен по высоте.
BAZ – штифтовая лампа со смещенным штифтом по высоте и радиусу.
W – цоколь лампы выполнен совместно с колбой из стекла.
Пример обозначения W 2*4,6d 5W – цоколь выполнен совместно с колбой из стекла, толщина цоколя 2 мм, ширина 4,6 мм, 2 контакта, мощность 5 ватт.
В завистимости от количества контактов у цоколя лампы, в маркировке присутствует следующая буква:
s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов
Обозначение ламп не по цоколю
Галогенные лампы обычно обозначаются буквой Н независимо от типа цоколя. Далее следуют цифры, указывающие на тип лампы и ее цоколя. Например, галогенная лампа противотуманной фары имеет маркировку Н9145.
Обозначение ламп по цвету свечения
Различаются также лампы с различным цветом стеклянной колбы.
Если после первого символа в обозначении лампы стоит буква Y -эта лампа имеет оранжевый цвет колбы. Обозначение для примера PY21W — лампа с цоколем 15 мм, колбой 26,5 мм, с оранжевой колбой.
На рисунке ниже показаны различные типы ламп и их применяемость.
Цоколевка автомобильных ламп.
лампа Н1 цоколь P14,5s
лампа Н2 цоколь Х511
лампа h5 цоколь PK22s
лампа h5 цоколь P43t
лампа Н7 цоколь PX26d
лампа Н11 цоколь PGJ19-2
лампа H8 цоколь PGJ19-1
лампа H9 цоколь PGJ19-5
лампа h32 цоколь PZ20d
лампа h30 цоколь PY20d
лампа HB3 цоколь P20d
лампа НВ4 цоколь P22d
лампа D1S цоколь PK32d-2
лампа D1R цоколь PK32d-3
лампа D2S цоколь P32d-2
лампа D2R цоколь P32d-3
лампа PY21W цоколь BAU15s
лампа P21W цоколь BA15s
лампа P21/4W цоколь BAZ15d
лампа P21/5W цоколь BAY15s
лампа R5W цоколь BA15s
лампа R10W цоколь BA15s
лампа T4W цоколь BA9s
лампа W5W цоколь W2.1×9.5d
лампа W3W цоколь W2.1×9.5d
лампа W2.3W цоколь W2x4.6d
лампа WY2.3W цоколь W2x4.6d
лампа WY5W цоколь W2.1×9.5d
лампа H6W цоколь BAX9s
лампа h41W цоколь BAY9s
лампа C5W цоколь SV8.5-8
лампа HB1 цоколь P29t
лампа HB5 цоколь PX29t
лампа WP21W цоколь WZ2.
5x16d
лампа P27W цоколь WZ2.5x16d
лампа C21W цоколь SV8.5-8
лампа W21W цоколь W3x16d
лампа W21/5W цоколь W3x16q
лампа W16W цоколь W2.1×9.5d
лампа WP21W цоколь WY2.5x16d
лампа PY27/7w цоколь WX2.5x16q
s.avtoed.com
| Противотуманные фары | Галоген: h3, h4, h5, h5c, H7, H8, h31, HB3, HB4, h47w/1, h47w/2 |
|
|
| Ближний / дальний свет | Лапы накаливания: R1, R2, Галоген: h3, h5, h5, H7, H9, Н11, HB1, HB2, HB3, HB4, ксенон D2S, D2R |
|
|
| Передние указатели поворота | Лампы накаливания: W16W, W21W, P21W, PY21W, Галоген: h41W |
|
|
| Боковые указатели поворота | Лампы накаливания: W5W, WY5W; W10W |
||
| Задние указатели поворота | Лампы накаливания: W16W, W21W, P21W, PY21W Галоген: h41W |
|
|
| Стоп-сигналы |
Лампы накаливания: |
||
| Стоп сигналы / задние габаритные огни | Лампы накаливания: P21/4W, W21/5W, P21/5W |
||
| Габаритные / стояночные огни | Лампы накаливания: W3W, W5W, T4W, R5W, H6W |
||
| Задние габаритные огни | Лампы накаливания: W5W, T4W, R5W, R10W, С5W, P21/4W, P21W |
||
| Подсветка номерного знака |
Лампы накаливания: |
||
| Сигнал заднего хода | Лампы накаливания: W16W, W21W, W21/5W, P21W, P21/5W |
||
| Лампы освещения салона | софитные лампы C5W, C10W лампы накаливания R5W, R10W; P21W |
keptm.
ru
Основания для ламп — Настольные и торшеры
Наш широкий выбор деталей и компонентов для ламп включает в себя функциональные и привлекательные цоколи для ламп, акриловые цоколи и тормозные элементы, загрузчики и соединители. Каждая из этих частей выполняет уникальную функцию для вашего стола или торшера. Мы специализируемся на винтажных цоколях для ламп, изготовленных из красивой литой латуни, универсального акрила или люцита, но мы также предлагаем изделия из дерева, мрамора и других материалов.
Цоколи для ламп служат ясной цели: обеспечивать стабильную основу для торшеров и настольных ламп.Этот незамысловатый компонент доступен во многих привлекательных вариантах, большинство из которых изготовлено из литой латуни. Этот материал особенно хорошо подходит для винтажных и антикварных проектов, имеющих очарование старины. Доступные формы, отделка и дизайн отражают этот классический античный стиль.
Помимо латуни, доступны и другие материалы, и у нас есть цоколь лампы различных форм.
Материалы включают дерево, которое доступно в различных вариантах отделки, а также сочетание мрамора и латуни.Круги, квадраты и стили ступней — это лишь некоторые из доступных форм.
Перерывы — еще одна функциональная деталь, которая также привлекательна. Разрывы позволяют соединить основание с трубкой или стойкой вашего приспособления. Предлагаем несколько красивых перерывов из таких материалов, как мрамор и оникс. Эти компоненты доступны как в круглой, так и в квадратной форме.
Разъемыпохожи на разрывы, но они обычно используются для соединения металлических оснований со стеклянными гарнитурами, такими как те, которые можно найти на керосиновой арматуре.Мы предлагаем латунные соединители нескольких размеров, подходящие для самых разных проектов. Все эти изделия изготовлены из полированной и лакированной латуни.
Наконец, у нас есть большой выбор погрузчиков, которые используются для увеличения веса у основания приспособления. Наши погрузчики сделаны из чугуна и весят до пяти фунтов.
Это предотвратит опрокидывание нестабильного приспособления при нормальном использовании. При использовании погрузчика вам может потребоваться более длинная центральная труба на вашем приспособлении.
Все эти компоненты улучшат внешний вид ваших напольных и настольных светильников, а также сделают их более устойчивыми.
Luxo L-1 цоколь, белый
Вы доставляете товар в мою страну?
Мы отправляем по всему миру в более чем 180 стран. Вы можете выбрать пункт назначения в левом верхнем углу нашего веб-сайта.
Сколько стоит доставка?
• Страны Европейского Союза (ЕС), Норвегия и Швейцария
В настоящее время мы предлагаем бесплатную * стандартную доставку для всех заказов на сумму более 150 €.Если общая стоимость заказа меньше 150 евро, стоимость доставки составит 7,90–14,90 евро в зависимости от веса и объема товара. * Применяются исключения: Великобритания и страны вне континента, такие как Мальта и Кипр.
• Международная доставка
Для стран, не входящих в Европейский Союз, стоимость доставки, начиная с 7,90 €, зависит от места назначения, веса и объема посылки. Стоимость доставки каждого товара указана на странице товара. Для громоздких и негабаритных предметов, таких как диваны, шезлонги, обеденные столы и т. Д.- вы можете запросить стоимость доставки, заполнив форму на странице продукта. Мы предоставим вам ценовое предложение в течение двух рабочих дней.
Какие способы доставки доступны?
Мы предлагаем следующие способы доставки:
• DHL Global Mail, от 7,90 €
Ваш заказ будет отправлен на адрес доставки или в местное почтовое отделение через DHL Global Mail. Стоимость доставки зависит от места назначения, веса и объема посылки и рассчитывается автоматически.
Европа: доставка вашего заказа может занять 4–8 рабочих дней.
Северная Америка: доставка вашего заказа может занять 5–9 рабочих дней.
Австралия: доставка вашего заказа может занять 10–15 рабочих дней.
Остальной мир: доставка вашего заказа займет 5–15 рабочих дней.
Вы сможете отследить свой заказ в течение 24-48 часов после его обработки в местном отделении DHL. Обратите внимание, что доступность информации для отслеживания зависит от страны назначения.DHL не предлагает отслеживание заказов, которые доставляются местной почтовой службой. DHL Global Mail доступна только для небольших посылок.
• DHL Parcel, от 8,80 € (Европа) / 15,99 € (за пределами Европы)
Ваш заказ будет доставлен по адресу доставки через DHL Parcel. Стоимость доставки зависит от места назначения и веса посылки и рассчитывается автоматически. Точная цена и предполагаемая дата доставки для вашей страны отображаются при оформлении заказа. DHL Parcel часто является наиболее экономичным способом доставки больших и легких предметов.
Вы можете отследить ваш заказ в течении 72 часов, он уже отправлен с нашего склада. После первой попытки доставки посылка будет доставлена в местный пункт выдачи.
Обратите внимание, что услуга DHL Parcel доступна не для всех заказов.
• UPS Standard, от 6,00 €
Ваш заказ будет отправлен на адрес доставки через UPS Standard. Доставка вашего заказа может занять 2–7 рабочих дней. Срок доставки зависит от пункта назначения, и вы увидите предполагаемую дату доставки при оформлении заказа.Доставка осуществляется с понедельника по пятницу в обычные рабочие часы. Вы можете проверить точную стоимость доставки для вашей страны на страницах продуктов и при оформлении заказа.
• UPS Expedited (для международных заказов)
Ваш заказ будет отправлен на адрес доставки через UPS Expedited. Доставка вашего заказа может занять 1-2 недели. Стоимость доставки зависит от места назначения, веса и объема посылки и рассчитывается автоматически. Срок доставки зависит от пункта назначения, и вы увидите предполагаемую дату доставки при оформлении заказа.Доставка осуществляется с понедельника по пятницу в обычные рабочие часы.
• UPS Express Saver
UPS Express Saver — самый быстрый доступный вариант доставки.
Доставка вашего заказа может занять 1-2 рабочих дня. Стоимость доставки зависит от места назначения, веса и объема посылки и рассчитывается автоматически. Вы увидите предполагаемую дату доставки при оформлении заказа. Доставка осуществляется с понедельника по пятницу в обычные рабочие часы. Обратите внимание, что UPS Express Saver доступен не для всех заказов.
• TNT (для международных заказов)
Ваш заказ будет доставлен по адресу доставки с помощью службы TNT Economy Express или TNT Express. TNT часто является наиболее экономичным способом доставки громоздких и негабаритных предметов, таких как диваны, шезлонги и обеденные столы.
Стоимость доставки зависит от места назначения и веса посылки и рассчитывается автоматически. Точная цена и предполагаемая дата доставки для вашей страны отображаются при оформлении заказа.
TNT Economy Express: доставка вашего заказа может занять 4–8 рабочих дней.
TNT Express: доставка вашего заказа займет 3–6 рабочих дней.
• DSV Freight
Все громоздкие и негабаритные предметы, такие как диваны, шезлонги, обеденные столы и т. Д., Будут отправлены с услугой DSV Freight.
• DSV Air Freight
Мебель и другие крупногабаритные предметы будут отправлены по адресу доставки через DVS Air Freight. Срок доставки 6–8 рабочих дней. После отправки заказа с нашего склада вы получите код отслеживания по электронной почте.DSV доставляет заказы только на улицу и заранее позвонит вам, чтобы назначить встречу с доставкой. Все заказы за пределами Европейского Союза будут отправлены как DAP (Delivered at Place), без оплаты пошлин.
Европа: доставка вашего заказа может занять 2–9 рабочих дней. Мы предлагаем бесплатную стандартную доставку для всех заказов на сумму более 150 €.
Остальной мир: Стоимость доставки и предполагаемая дата доставки будут указаны в расценке, предоставленной нашей службой поддержки клиентов.
Когда придет мой заказ?
Ориентировочное время доставки всего заказа можно посмотреть на кассе.
Светодиодная лампа с регулируемой яркостью 3D, ИК-пульт дистанционного управления, RGB-подсветка
Если вы используете фрезерный станок с ЧПУ или лазер для создания акриловых панелей, эта светодиодная база станет для вас идеальным компонентом! Сэкономьте время, придавая вашим проектам «3D иллюзионная лампа» профессиональный законченный вид.
Измените цвета простым нажатием кнопки: красный, зеленый, синий, желтый, голубой, фиолетовый и белый. Также есть настройка для автоматического переключения всех семи цветов!
Яркий и эффективный светодиодный источник света — внутри основания расположены десять светодиодных лент, обеспечивающих безопасный, прохладный и яркий свет.
Гибкие варианты питания — Питание от трех батареек AA, которые помещаются в нижнюю часть основания. Или используйте прилагаемый USB-кабель для питания базы без батареек.
Пульт дистанционного управления — прилагаемый пульт дистанционного управления предоставляет другой способ включения / выключения, переключения цветов и активации режимов мигания / исчезновения.
Не волнуйтесь, база будет работать нормально, если пульт потеряется.
Идеально подходит для демонстрации предметов из стекла, хрусталя и акрила. Отлично подходит для использования в магазинах или дома.
Технические характеристики:
| Номер модели | TDL-S и TDL-S3 |
|---|---|
| Цвет света | Красный, зеленый, синий, желтый, голубой, розовый, белый |
| Потребляемая мощность | DC 5V, 1A |
| Выходная мощность | 2 ~ 2,5 Вт |
| Количество светодиодов | Светодиоды SMD 10шт |
| LED Lift Time | 10 000 часов |
| Размер | 87 мм (Д) * 37 мм (В) |
| Размер паза | 70 мм (Д) * 4 мм (Ш) * 16 мм (глубина) |
| Материал | АБС |
| Цвет | Черный, Белый |
| Масса нетто | 72 г |
| Вес в упаковке | 0. 12 кг |
Упаковочный лист:
Каждый комплект включает: 1 светодиодный цоколь лампы, 1 ИК-пульт дистанционного управления и 1 USB-кабель
(Адаптер питания USB в комплект не входит)
1 . Какой источник питания?
-Это питание от USB 5 В постоянного тока и питание от 3 батареек AA.
2 . Могу ли я заказать отдельно основание и оптическую панель?
— Да.Чтобы узнать об отдельных ценах, отправьте электронное письмо в наш отдел продаж.
3 . Почему ваши цены немного выше, чем у других поставщиков?
— Мы заботимся о качестве продукта и удобстве использования. Мы используем новый хороший материал АБС, 10 светодиодных панелей SMD, резиновые коврики и предлагаем 1 год гарантии и т. Д.
В то время как другие конкуренты используют б / у хрупкий материал АБС, 8 светодиодных панелей, поролоновые коврики, и они не предлагают 1 год гарантии.
Почему выбирают нас?
● Минимальное количество заказа — 1 штука (образец / пробный заказ приветствуется)● Конкурентоспособные оптовые цены и низкая стоимость доставки
● Гибкие способы доставки (отслеживание в Интернете)
● Короткое время выполнения заказа (обычно 1-3 рабочих дня)
● Профессиональный дизайн на заказ и быстрая выборка
● CE, RoHS, FCC Сертификация
● Гарантия 1 год.
При заполнении формы запроса укажите номера моделей, приблизительное количество заказа и страну доставки.
Spoke 50 Европейская юбка Только основание настольной лампы Матовый хром
Универсальные и функциональные переносные лампы могут существенно изменить общий вид вашего интерьера.
Выбор правильного цоколя настольной лампы, который имеет привлекательный внешний вид и при освещении обязательно привлекает к себе внимание, является одной из основных целей дизайнера, чтобы сделать пространство привлекательным.
Настольные лампы могут быть добавлены в комнату в качестве декоративных или функциональных элементов освещения, дополняя и улучшая стиль комнаты и играя большую роль в создании атмосферы освещения за счет размера и толщины абажура и силы лампы.
E27 Только европейский цоколь настольной лампы. Настольная лампа со спицами 500 мм — идеально подходит для лампы для буфета или в качестве прикроватной лампы там, где нужно много свободного пространства.
Подходящие плафоны можно приобрести отдельно (отлично смотрится с абажуром 12 дюймов), а также подходящее основание торшера. Выключатель удобно расположен на шнуре.
Спецификация
— Тип лампы — E27
— Энергоэффективность — Энергосберегающие светодиоды или CFL готовы
Отделка
Матовый хром
Размеры
В: 500 мм Г: 160 мм
Oriel Lighting — импортер освещения и сопутствующих товаров, предлагающий оптовые поставки независимым розничным торговцам осветительными приборами, оптовым торговцам электрооборудованием и связанным с ними торговым посредникам.
Компания Oriel Lighting, основанная более 30 лет назад, всегда предлагала качественное осветительное оборудование по доступным ценам. Ранее продукция поставлялась в основном из Италии и Испании, где Oriel Lighting собирала компоненты и производила ряды традиционного освещения как для внутреннего, так и для наружного освещения.
Со временем ассортимент изменился в соответствии с изменяющимися тенденциями, и наша линейка освещения стала более современной. Мы по-прежнему импортируем стеклянную посуду из Испании, однако большая часть наших дизайнов сейчас производится в Китае и на Тайване.
Мы закупаем продукцию на многих различных специализированных заводах в Китае и на Тайване и ищем производителей, которые предлагают стабильное качество и надежные поставки. Многие из предлагаемых нами фурнитуры созданы нашей командой дизайнеров или являются усовершенствованиями существующих конструкций.
Как сделать лампу из набора для самостоятельной сборки — Мне нравится эта лампа
Если вы никогда раньше не делали лампу самостоятельно, это может показаться устрашающей перспективой.
Это вполне понятно. Есть розетки, провода и электричество, так что немного нервничать — это нормально.Но позвольте мне заверить вас, что создание собственной лампы с нуля на самом деле является простым и безопасным проектом, если вы делаете это правильно.
Если вы никогда раньше не делали собственную лампу, это может показаться устрашающей перспективой. Это вполне понятно. Есть розетки, провода и электричество, так что немного нервничать — это нормально. Но позвольте мне заверить вас, что создание собственной лампы с нуля на самом деле является простым и безопасным проектом, если вы делаете это правильно.
Красивые дизайнерские лампы могут стоить сотни долларов. С помощью набора для самостоятельного изготовления вы сможете сделать красивую и качественную лампу за небольшую часть стоимости. Вы также сможете идеально подобрать лампу к своему стилю и декору. У всех разные вкусы — не соглашайтесь на обычную лампу. Сделайте лампу, которую вы любите
!Следуйте инструкциям в видео ниже, в которых я рассмотрю отдельные компоненты, из которых состоит лампа, и то, как подключить лампу с нуля.
Или продолжайте прокручивать вниз, чтобы просмотреть пошаговые инструкции, как сделать настольный или торшер, взяв за основу что угодно. И когда вы закончите, вы больше никогда не будете думать о подключении лампы как о страшном проекте!Красивые дизайнерские лампы могут стоить сотни долларов. С помощью набора для самостоятельного изготовления вы сможете сделать красивую и качественную лампу за небольшую часть стоимости. Вы также сможете идеально подобрать лампу к своему стилю и декору.У всех разные вкусы — не соглашайтесь на обычную лампу. Сделайте лампу, которую вы любите !
Просмотрите видео ниже, где я рассмотрю отдельные компоненты, из которых состоит лампа, и то, как подключить лампу с нуля. Или продолжайте прокручивать вниз, чтобы просмотреть пошаговые инструкции, как сделать настольный или торшер, взяв за основу что угодно. И когда вы закончите, вы больше никогда не будете думать о подключении лампы как о страшном проекте!
com/embed/lQvflvWsR6k?start=0&end=0&autoplay=0&loop=0&rel=1&showinfo=1″ allowfullscreen=»»/>
Наши наборы для самостоятельной сборки электрических ламп содержат высококачественные электрические компоненты, внесенные в список UL, и подробные инструкции, которые проведут вас через каждый этап процесса.
Настройте свою новую лампу , выбрав фурнитуру и цвет шнура в соответствии с потребностями вашего проекта.Выберите комплект со шнуром длиной 8 футов, чтобы сделать настольную лампу, или шнуром длиной 12 футов, чтобы сделать торшер.
com/embed/usO5niSQdg4?start=0&end=0&autoplay=0&loop=0&rel=1&showinfo=1″ allowfullscreen=»»/>
То, как вы собираетесь построить лампу, во многом будет зависеть от того, что вы используете в качестве цоколя. Но независимо от того, что вы используете, наши шаги, приведенные ниже, должны помочь вам определить, с чего начать и что нужно делать.
— Предмет для использования в качестве цоколя лампы, например: дерево, старые книги, глобус — ваше воображение здесь предел!
— отвертка
— Сверло и сверло диаметром ⅜ дюйма (в зависимости от цоколя лампы, возможно, вам не потребуется сверлить отверстие)
— An
I Like That Lamp Набор для самостоятельного изготовления ламп Шаг первый:Определите, где и как ниппель будет установлен на цоколе лампы.Если вы просверливаете собственное отверстие, создайте отверстие с внешним диаметром ⅜ дюйма.
Далее вставляем соску. Шаг второй: Навинтите рифленую шайбу на ниппель и затяните ее до тех пор, пока ниппель на tends дюйма не выступит за верхнюю часть основания лампы.
Примечание. Если вы используете основание из стекла или керамики, используйте резиновую шайбу под гайкой, чтобы не повредить основание. Шаг третий:Ослабьте установочный винт на основании гнезда.Наденьте основание розетки на ниппель до фиксации. Затем затяните гайку на другом конце.
Примечание. Если вы впоследствии будете использовать арфу для крепления абажура, вставьте переднюю часть арфы перед розеткой. Лампы Арфы доступны в нашем магазине. Шаг четвертый:Определите, где шнур будет выходить из цоколя лампы. Возможно, вам придется просверлить новое отверстие. Затем проденьте шнур лампы в выходное отверстие через ниппель и основание патрона.
Примечание. Чтобы шнур не изнашивался, установите черную втулку в выходное отверстие для шнура. Шаг пятый: Вытяните два провода, пока они не будут на расстоянии 5 дюймов друг от друга. Свяжите узел страховщика, как на схеме слева.
Шаг шестой:Ослабьте винты клемм в гнезде. Определите нулевой провод по выступу или ребрам на изоляции.Подсоедините его к серебряному винту, расположив медные провода под головкой винта клеммы по часовой стрелке. Затем подсоедините другой провод (тот, который имеет гладкое покрытие изоляции) к латунному винту).
Шаг седьмой:Затяните винты клемм, убедившись, что все провода находятся под головкой винта, чтобы провод надежно держался на месте.
Шаг восьмой:Осторожно протяните шнур обратно в лампу, чтобы узел страховщика затянулся, а вывод гнезда плотно вошел в основание гнезда.
Шаг девятый: Поместите корпус гнезда с картонной подкладкой на основание гнезда. Установите внешнюю оболочку на основание, осторожно покачивая ее вперед и назад. Один или два щелчка будут сигнализировать о том, что оболочка зафиксирована на месте.
Заключительный этап: Подключите рабочую лампу и наслаждайтесь!
Наши наборы для самостоятельной сборки электрических ламп содержат высококачественные электрические компоненты, внесенные в список UL, и подробные инструкции, которые проведут вас через каждый этап процесса.
Настройте свою новую лампу , выбрав фурнитуру и цвет шнура в соответствии с потребностями вашего проекта.
У нас есть следующие комбинации:
- Никелированное покрытие с полупрозрачным шнуром серебристого цвета
- Никелированное покрытие с непрозрачным черным шнуром
- Покрытие из полированной латуни с полупрозрачным шнуром под золото
- Покрытие из полированной латуни с непрозрачным коричневым шнуром
- Покрытие из античной латуни с непрозрачным коричневым шнуром
Распроданный
Предмет, который можно использовать в качестве цоколя лампы, например: дерево, старые книги, глобус — ваше воображение здесь предел.
Отвертка
- Сверло и сверло диаметром ⅜ дюйма (в зависимости от нашего цоколя лампы, возможно, вам не понадобится сверлить отверстие)
- Ан I Like That Lamp Набор для самостоятельного изготовления ламп
Шаг первый: Определите, где и как ниппель будет установлен на цоколе лампы. Если вы просверливаете собственное отверстие, создайте отверстие с внешним диаметром ⅜ дюйма. Далее вставляем соску.
Шаг второй: Навинтите рифленую шайбу на ниппель и затяните ее, пока дюйма ниппеля не выступит за верхнюю часть цоколя лампы.
Примечание: Если вы используете стеклянную или керамическую основу, используйте резиновую шайбу под гайкой, чтобы не повредить основание.
Шаг третий: Ослабьте установочный винт на основании гнезда. Наденьте основание розетки на ниппель до фиксации. Затем затяните гайку на другом конце.
Примечание: Если впоследствии вы будете использовать ламповую арфу для крепления абажура, вставьте седловую часть арфы перед розеткой.Лампы Арфы доступны в нашем магазине.
Шаг четвертый: Определите, где шнур будет выходить из цоколя лампы. Возможно, вам придется просверлить новое отверстие. Затем проденьте шнур лампы в выходное отверстие через ниппель и основание патрона.
Примечание: Чтобы шнур не изнашивался, установите черную втулку в выходное отверстие для шнура.
Шаг пятый: Протяните два провода, пока они не разделятся на 5 дюймов. Свяжите узел страховщика, как на схеме слева.
Шаг шестой: Ослабьте винты клемм в гнезде. Определите нулевой провод по выступу или ребрам на изоляции. Подсоедините его к серебряному винту, расположив медные провода под головкой винта клеммы по часовой стрелке. Затем подсоедините другой провод (тот, который имеет гладкое покрытие изоляции) к латунному винту).
Шаг седьмой: Затяните винты клемм, убедившись, что все провода находятся под головкой винта, чтобы провод надежно держался на месте.
Шаг восьмой: Осторожно протяните шнур обратно в лампу, чтобы узел страховщика затянулся, а вывод гнезда вошел в основание гнезда.
Шаг девятый: Поместите корпус гнезда с картонной подкладкой на основание гнезда. Установите внешнюю оболочку на основание, осторожно покачивая ее вперед и назад. Один или два щелчка будут сигнализировать о том, что оболочка зафиксирована на месте.
Step Ten: Подключите рабочую лампу и наслаждайтесь!
Сделайте свой собственный абажур, добавьте цветной шнур или завершите его деревянным наконечником, который можно покрасить.Посетите наш магазин, чтобы найти дополнительные предметы для улучшения лампы!
Tidal Ceramic Blue Ribbed Table Lamp Base
Мы сожалеем, что можем доставить только по адресам с почтовым индексом Великобритании (включая Северный остров, Шотландское нагорье и острова и Нормандские острова).
Имейте в виду, что мы не доставляем транспортным агентам для дальнейшей передачи.
Мы делаем все возможное, чтобы доставить ваш товар как можно быстрее, и мы указываем ожидаемую дату доставки рядом с каждым товаром на нашем сайте.Все наши продукты поставляются в зависимости от наличия, если на момент вашего заказа товар отсутствует на складе, мы сообщим вам как можно скорее, чтобы вы могли решить, хотите ли вы отменить заказ, подождите, пока продукт станет доступным или выберите альтернативу. Мы уведомим клиентов, если продукт был снят с производства или если доставка будет дольше, чем указано на нашем веб-сайте. Если у вас есть светильник, сделанный на заказ специально для вас, наши сотрудники объяснят вам сроки доставки.
Когда ваш заказ будет готов к отправке, мы отправим вам еще одно электронное письмо с указанием, когда ожидать ваши товары. Доставка на большую часть территории Великобритании БЕСПЛАТНА для заказов на сумму более 50 фунтов стерлингов. Заказы на сумму менее 50 фунтов стерлингов на большинство адресов в Великобритании оплачиваются по фиксированной ставке в размере 4,80 фунтов стерлингов. Мы с радостью доставляем товары по адресам Шотландского нагорья и за пределами материка с почтовым индексом Великобритании (включая Северную Ирландию, остров Уайт, Шотландские острова), а доставка осуществляется по фиксированной ставке в размере 14 фунтов стерлингов для заказов любой стоимости.Для Нормандских островов стоимость доставки составляет 17,50 фунтов стерлингов для заказов любой стоимости. Стоимость доставки будет добавлена к вашему заказу в процессе оформления заказа.
Вам будет предоставлена возможность предоставить дополнительные инструкции по доставке во время оформления заказа. Это полезно, если вы вряд ли будете дома, когда ожидается доставка, или если ваш адрес сложно найти. Иногда обстоятельства, не зависящие от нас, такие как неблагоприятные погодные условия, могут привести к тому, что доставка будет позже ожидаемого.Если вы заказали несколько продуктов, возможно, что некоторые из них будут доставлены отдельно и, возможно, из разных мест. Мы приложим все усилия, чтобы сообщить вам, если ваш заказ будет таким образом разделен.
В том маловероятном случае, если ваши товары не будут доставлены в ожидаемый срок, пожалуйста, свяжитесь с нашим отделом продаж, указав номер вашего заказа, так как это поможет нам быстро отследить ваш заказ. Если курьер не может доставить ваш товар, будет оставлена карточка с контактными данными, чтобы вы могли изменить подходящую дату доставки.Курьер предпримет попытку доставки на следующий день, если доставка не была изменена взаимно. Если доставка не удалась или в доставке отказано, товар может быть возвращен нам. Если это произойдет, все дальнейшие расходы по доставке будут за счет клиента, даже если первоначальная доставка была бесплатной.
Ни при каких обстоятельствах мы не несем ответственности за любые прямые, косвенные или косвенные расходы, расходы или расходы, возникшие прямо или косвенно в результате поздней, поврежденной или неправильной доставки товаров.Это включает, помимо прочего, плату за электрику или любого другого подрядчика. Вам не следует заказывать электрика на основании предполагаемой даты доставки, и мы настоятельно рекомендуем вам бронировать электрика только в том случае, если у вас есть фонари и вы проверили их соответствие требованиям и целостность.
ТОВАР ПРИБЫЛ ПОВРЕЖДЕН
Все наши продукты тщательно проверяются перед отправкой, и мы гордимся тем, как тщательно упаковываем ваши продукты, чтобы гарантировать, что они прибыли с вами в целости и сохранности.Мы просим вас внимательно осмотреть все ваши предметы, как только вы их получите, даже если вы не собираетесь сразу их устанавливать. О любых повреждениях, возникших при транспортировке, или любых недостачах необходимо сообщать по электронной почте в наш отдел продаж в течение 48 часов или доставки. По истечении этого 48-часового периода считается, что товар был доставлен в удовлетворительном состоянии, и мы сожалеем, что не можем принять какие-либо претензии в отношении повреждений или недостачи по истечении этого периода.
Мы просим вас предоставить фотографические доказательства повреждения, поскольку мы можем просто заменить поврежденную часть, например разбитую стеклянную шторку, а не всю фурнитуру, тем самым уменьшив неудобства и время ожидания.Если это необходимо, мы предоставим товар на замену и попросим нашего курьера забрать поврежденный товар по вашему адресу доставки и вернуть его нам. Все, что мы просим, - это аккуратно переупаковать продукт во всю оригинальную упаковку. Как только товар будет получен обратно, мы организуем его отправку.
ВОЗВРАТ
Положения о потребительских договорах (которые заменяют Положения о дистанционных продажах для покупок, совершенных 13 июня 2014 г. или позднее) дают вам право расторгнуть любой договор на покупку товаров, купленных через Интернет, в течение 14 календарных дней, начиная с на следующий день после дня доставки товара.Это относится ко всем нашим продуктам, за исключением любых предметов, которые были изготовлены, персонализированы или изменены в соответствии с вашими спецификациями, или любых предметов, приобретенных в соответствии с нашими коммерческими условиями. Товар не может быть возвращен нам по истечении 14 календарных дней с момента получения.
Если вы хотите вернуть нам какие-либо товары, свяжитесь с нашим отделом продаж по электронной почте или письмом в течение 14 календарных дней с момента доставки вам товара. Затем мы отправим вам уникальный номер возврата. Этот номер должен быть указан на внешней коробке, когда товар будет возвращен нам.Товары, возвращенные без четкого указания номера возврата на внешней коробке, не принимаются. Если член нашей команды принимает посылку без номера для возврата, мы сообщим вам, что мы будем хранить вашу посылку в течение 28 дней, чтобы вы могли организовать ее получение. Если посылка не будет получена в течение 28 дней, мы утилизируем товар так, как сочтем нужным.
Пожалуйста, аккуратно и надежно упакуйте товары в оригинальную упаковку и убедитесь, что вы указали номер возврата на внешней коробке, и верните нам его вместе с квитанцией, чтобы мы получили его в течение 14 дней с момента выдачи вам номера возврата.Ваш уникальный номер возврата действителен только в течение 14 дней с момента выдачи, поэтому убедитесь, что любые нежелательные товары дошли до нас в течение этого периода времени. Вы несете ответственность за товары до тех пор, пока они не будут получены нами в пригодном для продажи состоянии. Мы отказываемся принимать любые возвращенные продукты, которые были установлены или модифицированы каким-либо образом, или если внутренняя упаковка продукта повреждена или написана, или если фары прибывают поврежденными или сломанными. Вы также должны включить любые лампочки или детали, которые были включены в исходную поставку.
Стоимость возврата нежелательных товаров является обязанностью покупателя, и мы настоятельно рекомендуем вам использовать услугу зарегистрированной доставки и сохранять свое подтверждение отправки на случай, если посылка будет потеряна или повреждена, и вам потребуется подать претензию от выбранного курьера. Для вашей дополнительной защиты мы предлагаем вам рассмотреть возможность заключения отдельного соглашения о страховании.
Любой причитающийся возврат будет выплачен нами, используя первоначальный метод оплаты, в течение 14 дней с момента получения возвращенного товара.
Пожалуйста, свяжитесь с нашим отделом продаж, и наш сотрудник будет рад помочь вам в этом процессе, если вы пожелаете.
Обратите внимание, что эти данные не относятся к сделанным на заказ осветительным приборам или сделкам между бизнесом. Для получения полной информации, пожалуйста, ознакомьтесь с нашими полными условиями здесь: Положения и условия
Sagara 1 Light Table Lamp Base Only White Wash WoodДоставка
Lights2go стремится максимально упростить ваш онлайн-заказ, включая доставку.Все товары на складе обычно отправляются в течение 2-7 рабочих дней и обычно имеют время выполнения заказа 1-3 рабочих дня после отправки. В редких случаях товары могут отсутствовать на складе, и мы всегда будем информировать вас об этом по электронной почте, с выбором ожидания товара, обмена на другие товары или отмены заказа.
Мы всегда советуем нанимать квалифицированного электрика после того, как товары будут получены, а не раньше, поскольку мы не можем покрыть расходы электриков, если товары прибудут позже, чем ожидалось.
Мы требуем, чтобы любые претензии, основанные на дефектах качества или состояния продуктов или любых недостатках при доставке, сообщались по электронной почте в течение 3 дней с момента получения товара — если о каких-либо повреждениях или нехватке будет сообщено позднее, за замену будет взиматься плата. .
Курьерская служба материковой части Великобритании
- Стоимость заказа менее 99,00 фунтов стерлингов — 5,95 фунтов стерлингов
- Стоимость заказа более 99,00 фунтов стерлингов — БЕСПЛАТНАЯ ДОСТАВКА
Другая курьерская служба
Великобритания. , Джерси, Гернси и Ирландия.Стоимость перевозки в эти районы начинается с 9,95 фунтов стерлингов и будет указана при выезде. Обратите внимание, доставка в эти районы может занять больше времени, чем обычно 1-3 рабочих дня.
Политика возврата нежелательных товаров
Lights2go имеет 14-дневную безоговорочную гарантию возврата денег на нежелательные товары. Пожалуйста, войдите в свою учетную запись на нашем веб-сайте (https://www.lights2go.co.uk/register) и зарегистрируйте свой возврат в истории заказов. Затем вы получите форму возврата по электронной почте, если вы могли бы заполнить ее и вложить ее во внешнее поле товара и дождаться электронного письма от нас, чтобы разрешить возврат, прежде чем отправлять его обратно.
Арматура должна быть возвращена вами (за счет покупателя), неиспользованная, без проводов и в оригинальной упаковке без маркировки. Все детали должны быть включены в ваш возврат, включая инструкции, крепежные скобы, соединительные блоки, крепежные винты и т. Д. Мы всегда рекомендуем возвращать вашу посылку с зарегистрированной доставкой.
Пожалуйста, отправляйте все фитинги обратно во внешней коробке и в дополнительной упаковке — если оригинальная упаковка фитинга каким-либо образом испорчена, возврат средств невозможен.
Обратите внимание, что любой возврат, о котором сообщается после 14-дневного периода (после отправки), будет только обменом или кредит-нотой.
