Что такое распределительная коробка и как её установить
Всем привет, рад Вас видеть на сайте электрика. В сегодняшней статье я расскажу, что такое распределительная коробка, а так же рассмотрим основные их виды и способы установки.

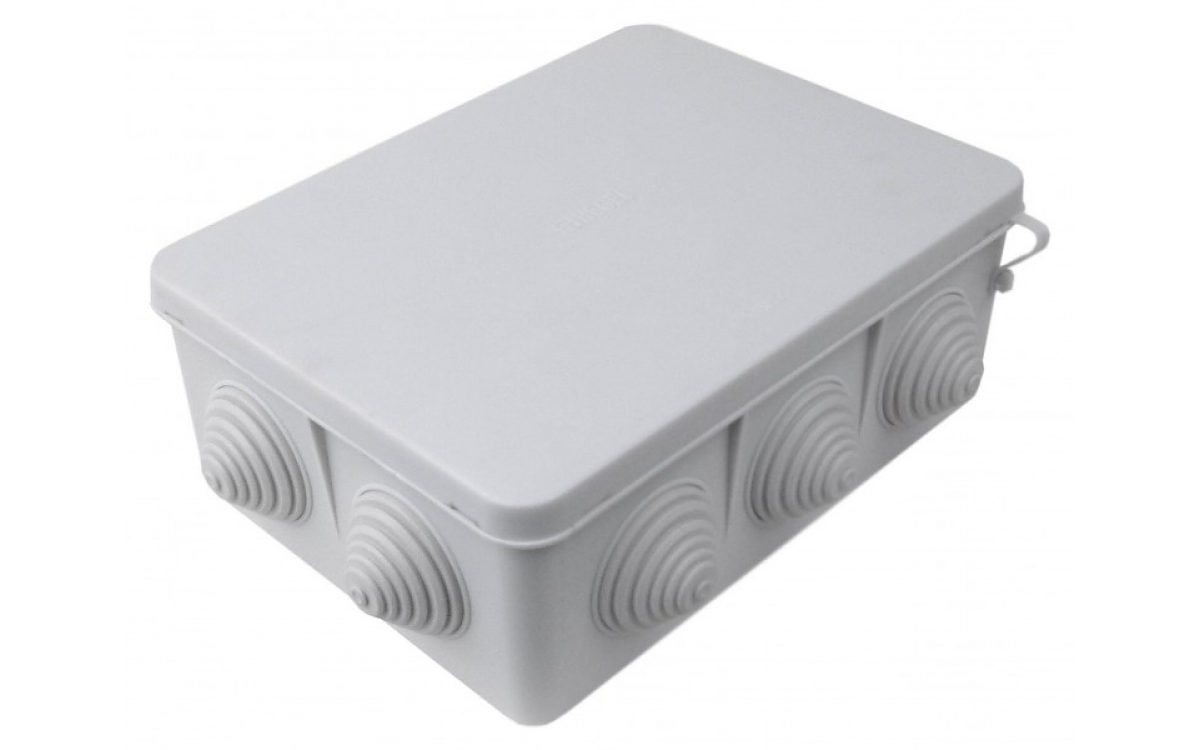

Распределительная коробка – это изделие или проще сказать специальная ёмкость с крышкой, которая применяется при монтаже электрических сетей и электропроводки в быту, и на предприятиях. Основное назначение её – это соединение и разводка проводов и кабелей.
Распределительные коробки так же можно называть — разветвляющими.
Назначение коробок в электропроводке:
— Служит для равномерного распределения электрической энергии от источника к потребителям (это образно сказано).
— Предоставляет возможность обслуживать и ремонтировать места соединения и разветвления проводников.
— В случаи необходимости с коробки можно добавить ещё одну точку питания. К, примеру, установить дополнительную розетку или блок розеток.
Разновидность распредкоробок
По типу установки коробки бывают:
— Для наружной установки, применяются при монтаже открытой электропроводки.
— для внутренней установки, применяются при монтаже скрытой электропроводки.
В последнее время наружные начали оснащать дополнительными клеммными колодками, которые в разы облегчают соединение проводов.
Распредкоробки изготовляют из различных материалов: пластик, карболит, метал и так далее.
Металлические в основном применяют в помещениях с повышенной пожароопасностью или в не помещений, так как они герметичны и меньше поддаются влиянию окружающей среды.
Так же коробки выпускают различной формы: круглые, квадратные, прямоугольные и так далее. Всё зависит от того сколько к ней будет подходить проводов и куда она будет устанавливаться.
Забегая немного наперёд, сразу скажу, что круглую легче устанавливать, так как её не нужно выставлять по уровню. Но зато квадратные красивей смотрятся.
Размеры коробок тоже бывают разные.
Способы монтажа распределительных коробок.
Как я уже писал выше, коробки монтируются скрытым и открытым способами. Давайте их рассмотрим.
Открытый способ.
Этот способ немного проще, и не требует много времени. Весь процесс монтажа, я разделил на действия, чтобы вам было проще запомнить.
— Как всегда начинаем с отключения электроэнергии и проверки её отсутствия. Для этого используем указатель напряжения или индикаторную отвёртку.
— Отмечаем карандашом место, куда будем крепить.
— После этого сверлим отверстия и при помощи дюбелей и саморезов прикручиваем коробку к стене.
— Для того, чтобы завести кабель нам нужно надрезать резиновые уплотнения. Обращаю ваше внимание на то, что диаметр отверстий на уплотнителе должен быть немного меньше, чем толщина кабеля.
В таком случае кабель будет плотно обжат и в коробку не попадёт пыль и влага.
— Соединяем провода в зависимости от того зачем всё это делается.
— Ещё раз убеждаемся в правильности соединения проводов, и если нужно изолируем места соединения изолентой.
— Аккуратно укладываем провода и закрываем крышку.
Вот и весь процесс монтажа внешней распределительной коробки.
Скрытый монтаж.
Этот способ немного трудней и на него уходит больше времени.
— Распредкоробка должна устанавливаться на высоте 10-20 сантиметров от потолка.
— С самого начала делаем углубление, или так сказать штробу, в стене для посадки туда нашего изделия. Лучше всего для этого подойдёт перфоратор или мощная дрель со специальной коронкой.
Диаметр углубления должен быть немного больше, чем размер самой коробки, чтобы она туда хорошо входила. Но слишком большую штробу тоже не следует делать, так как потом придётся много накладывать раствора и будет не совсем удобно её выравнивать.
— Далее разводим гипсовый раствор или алебастр.
Смачиваем посадочное место водой и накладывает в него раствор.
— Вставляем коробку так, чтобы она была заподлицо со стеной. Ждём немного, пока начнёт схватываться раствор, и потом шпателем убираем его излишки.
— Заводим провода и делаем необходимые соединения.
— Укладываем все жилы и закрываем крышку.
Вот и весь процесс монтажа скрытой распределительной коробки. Потом место установки можно замазать тонким слоем штукатурки или заклеить обоями.
В завершении статьи ещё хочу дать один совет: все провода в коробках желательно подписывать маркером на внешней изоляции. Или делать записи на бумаге, и эти записи вкладывать внутрь коробок.
Это делается на тот случай, если вдруг у вас будут какие-то поломки в проводке, то по записям можно сразу определиться, что это за провода и куда они идут.
Для закрепления материала смотрите видео урок о том, как монтировать скрытые распределительные коробки.
На этом у меня всё.
С уважением Семак Александр!
