Чип Резисторы 1206 1% таблица номиналов поставляемых со склада

Мы надеемся, что вся информация, представленная в каталоге, будет полезна и производителям промэлектроники, и сервисным центрам, и радиолюбителям.

Информация по размерам контактных площадок электронных компонентов, применяемых для разработки, сборки и монтажа печатных плат, находится в разделе Печатные платы.

НоминалСкладЗаказ
750 Ом
1 кОм
1,2 кОм
1,3 кОм
1,5 кОм
1,8 кОм
2 кОм
2,2 кОм
2,4 кОм
3 кОм
3,01 кОм
3,9 кОм
4,7 кОм
5,1 кОм
6,8 кОм
7,5 кОм
9,1 кОм
10 кОм
15 кОм
Купить
Упаковка: В блистр-ленте на катушке диаметром 180 мм по 5000 штук резисторов типоразмера 1206.

Размеры чип резистора 1206

Технические характеристики чип резисторов 1206 1%,

  • Номинальная мощность чип резистора 1206 при 70°С…………..0.25 Вт
  • Рабочее напряжение чип резистора 1206…………………………….200 В
  • Максимальное напряжение чип резистора 1206……………………400 В
  • Диапазон рабочих температур чип резистора 1206………………-55° +125°С
  • Температурный коэффициент сопротивления………………………100 ppm/°С

Чип резисторы типоразмера 1206 5% поставляются со склада по ряду e24. Современная малопотребляющая электронная аппаратура допускает использование чип резисторов меньшей рассеиваемой мощности 0402 5%, 0402 1%; 0603 5%, 0603 1%; 0805 5%, 0805 1%. В электрических схемах требующих большей рассеиваемой мощности или рабочего напряжения 2512 5% и 2512 1%. Этот типоразмер удобен при выборе низкоомных резисторов.

Технические характеристики и маркировка чип резисторов 1% 01206 производитель Liket

Технические характеристики и маркировка чип резисторов 1% 1206 производитель Walsin

Корзина

Корзина пуста

SMD резистор 241 для светодиодов



Артикул: 4631

Розн цена:0. 10 руб

Опт цена: 0.10 руб

0.10 руб

Товар есть в наличии

SMD резистор 241 для светодиодов.

Описание:

SMD резистор 241 предназначен для поверхстностного монтажа на светодиодных лентах, линейках, панелях. Так же данное сопротивление устанавливается в различные электронные микросхемы: телевизоры, ноутбуки, магнитолы, компьютеры и т.д. SMD резистор отличается небольшими размерами, всего 3,1мм в длину и 1,6 мм в ширину. Номинал данного резитора составляет 240 Ом.

Характеристики

  • Сопротивление: 240 Ом
  • Размеры: 3.1 x 1.6 мм

Комплектация

  • Количество в упаковке: 1 шт.
  • Цена указана за:1 шт.

Отзывы об этом товаре:

Пока нет ни одного отзыва

Оставить свой отзыв:

Купить за 1 клик

Укажите Ваш контактный номер телефона, и наш менеджер свяжется с Вами для подтверждения заказа!

Токочувствительные (current sensing) чип резисторы компании Panasonic

Введение

В современном мире электроники и автоматики люди не задумываются сколько процессов, связанных с их жизнью, происходят без участия человека. Будь то зарядка аккумуляторной батареи телефона или электрокара, переключение светофора или управление атомным реактором. Все эти процессы происходят без прямого участия человека, человек выполняет лишь функцию оператора, а управление осуществляется автоматически.

В настоящее время выпускается все больше и больше интеллектуальных устройств и очень часто, жизненно важно контролировать процессы, происходящие внутри электроники. Чтобы электроника работала без сбоев, не выходила из строя и служила максимально долго, крайне важно осуществлять контроль этих процессов.

Процесс контроля процессов, происходящих внутри электронных устройств, зачастую осуществляется методом контроль токов, протекающих в цепях. Существуют различные способы контроля токов, происходящих в электрических цепях электроники. Поэтому современные электронные устройства имеют в своем составе ряд сенсоров. Точность контроля зависит от точности выполняемых измерений, и точный контроль силы протекающего тока является одной из важнейших функций. Один из самых распространенных, простых, высокоточных и недорогих способов измерения токов, протекающих в электрических цепях с помощью резисторов.

Резистор и их типы

Резисторы являются самым используемыми компонентами в электронных схемах и занимают примерно 25% позиций в БоМе. В тоже время резистор считается самой простой деталью схемы, зачастую не требующей пристального внимания. Тем не менее незаметный, на фоне полупроводниковых микросхем и других компонентов, резистор выполняет очень важные функции и без резисторов не смогла бы работать практически ни одна электронная схема.

Резисторы — это пассивные элементы, выполняющие ряд второстепенных, но важных функций. Резистор, по определению – сопротивление (от латинского «resisto»), технологически же резистором можно считать любой материал, будь то кусок медного провода, вольфрамовая нить или полоска полупроводникового материала.

Казалось бы, что такого важного в резисторе, но сложно представить современные электронные схемы без тех функций, которые выполняют резисторы: преобразование силы тока в напряжение и наоборот, ограничение протекающего тока, создание делителей напряжения, подавление радиопомех и др.

Существует несколько различных типов резисторов, отличающихся своими параметрами, вариантами исполнения и функциональным назначением: SMD (чип) резисторы, выводные резисторы, проволочные резисторы, токочувствительные резисторы, термисторы, потенциометры и реостаты.

Особую роль играют резисторы в цепях прецизионных схем, где изменение параметров резистора ведет к негативным последствиям. Рассмотрим причины важности правильного выбора резисторов и варианты их применения на основе токочувствительных резисторов.

В качестве параметра, на основе которого можно проводить измерения, контроль и диагностику электронных схем является протекающий в них ток. Такой способ измерения является одним из самых распространенных, и недооценка важности корректного измерения силы тока приводит к дальнейшим проблема работы устройств и добавляет трудностей разработчикам и инженерам, обслуживающим электронику.

Измерение динамического тока всегда было важным параметром для управления производительностью системы и это стало еще более важным с распространением более интеллектуальных функций управления устройств и систем.

Основы измерения тока

Существуют различные способы измерения тока, но измерение тока, протекающего на участке цепи, путем измерения напряжения на резисторе, является самым простым, недорогим и достаточно точным способом. К тому же резисторы не восприимчивы к электромагнитным помехам и имеют компактные размеры.

Способ измерения тока с применением токочувствительного резистора основан на законе Ома (V=IxR), заключается он на измерении падения напряжения на встроенном последовательно с нагрузкой резистором с известным значением сопротивления, и последующим вычислением тока.

Несмотря на видимую простоту и эффективность, такой способ измерения тока имеет ряд конструктивных проблем и тонкостей, которые необходимо учитывать при конструировании устройства. Поскольку токочувствительный резистор включается в цепь последовательно нагрузке он не должен оказывать существенное влияние на ток в цепи, поэтому номинальные значения сопротивления таких резисторов составляют от единиц ом до долей миллимом. Однако, при выборе измерительного резистора с низким значением может сложится ситуация, что падение напряжения на резисторе может стать сопоставимым с входным напряжением смещения расположенной далее аналоговой цепи нормирования сигнала, что отрицательно скажется на точности измерения.

Если измеряемый ток содержит значимую высокочастотную составляющую, необходимо, что бы измерительный резистор обладал малой собственной индуктивностью, из-за возникшего реактивного напряжения на нем, которое может влиять на точность измерения.

Одним из ограничивающих факторов применения токоизмерительных резисторов является рассеиваемая на них мощность (Pрез. = I2xUрез.), и связанную с этим проблему теплоотведения, поэтому токочувствительные резисторы редко применяются в цепях с током более 100А.

Еще один важный вопрос, с которым приходится сталкиваться разработчикам электроники, это вопрос обеспечения электрической изоляции между силовой цепью и токоизмерительной схемой.

Существуют два основных способа измерения тока: со стороны нижнего плеча (low-side), когда измерительный резистор включается в цепь между нагрузкой и «землей» (Рис. 1) и со стороны верхнего плеча «high-side», когда резистор включается со стороны источника питания (между нагрузкой и источником питания). У каждого из этих методов измерения есть свои преимущества и недостатки.

Рисунок 1. Low-side принцип измерения тока (резистор между нагрузкой и «землей»).

Топологию измерения тока со стороны нижнего плеча (low-side), так же часто называют топологией с «общей» цепью, простая в исполнении и наиболее бюджетная, имеет низкое входное синфазное напряжение, но имеет свой недостаток, влияющий на точность измерений, она подвержена помехам от заземляющей цепи.

Так же такой способ измерения тока не дает возможности обнаружить протекание тока в «землю» через нагрузку при коротком замыкании.

Применение данной топологии измерения тока является целесообразным, когда требуется простота и дешевизна и не требуется контроль короткого замыкания, а помехи от заземляющей цепи допустимы.

Способ измерения тока со стороны верхнего плеча «high-side», когда резистор включается со стороны источника питания (между нагрузкой и источником питания) (Рис. 2), исключает попадание помех в токоизмерительную цепь, позволяет контролировать ток утечки в случае пробоя и возникновения короткого замыкания.

Рисунок 2. High-side принцип измерения тока (резистор между нагрузкой и источником).

Однако такая измерительная схема подвержена высоким динамическим изменениям синфазных входных напряжений, требует усложнения конструкции, повышает ее стоимость и требует компоненты с высоким рабочим напряжением.

Поскольку токочувствительный резистор не должен оказывать существенного влияния на протекающий в цепи ток, он имеет маленькое номинальное сопротивление, в результате чего падение напряжения на резисторе имеет малые величины и часто требует усиления перед преобразованием значений.

Таким образом конфигурация цепи для измерения тока основанная на токочувствительном резисторе включает в себя аналоговый усилитель (как правило операционный усилитель ОУ), АЦП для преобразования напряжения в цифровое представление и микроконтроллер.

Резистор, усилитель, АЦП и микроконтроллер могут быть как самостоятельными микросхемами, так и единым блоком системы на кристалле (SoC).

Важно при выборе токочувствительного резистора учитывать все его физические величины: номинальное сопротивление, точность, рассеиваемую мощность, тепловой коэффициент (TCR) и тепловую ЭДС, влияющие на точность измеряемых параметров. С учетом того, что на резисторе рассеивается мощность, вызывающая дополнительный нагрев микросхем, влияющий на конечную точность измерений, в системах с высоким током рекомендуется использовать внешние токочувствительные резисторы.

Выбор токоизмерительного резистора

При использовании токоизмерительного усилителя в разработке, весьма важен выбор параметров токочувствительного резистора. В первую очередь выбираются номинальное сопротивление и мощность этого резистора. Номинал резистора подбирают, исходя из желаемого максимального падения напряжения на нем при максимальном ожидаемом токе, или же исходя из планируемой потери мощности на этом резисторе.

После выбора величины и мощности токоизмерительного резистора определяется допустимое отклонение от номинального значения его сопротивления, так как это напрямую повлияет на точность воспринимаемого напряжения и измеряемый ток.

Тепловая ЭДС токочувствительного резистора является еще одной важной характеристикой. Токочувствительные резисторы должны работать в широком диапазоне токов. Когда ток низкий, тепловая ЭДС резистора добавляет измерительную ошибку к напряжению, создаваемому протекающим через резистор током. Это напряжение ошибки должно быть значительно меньше, чем наименьшее ожидаемое напряжение, создаваемое протекающим через токочувствительный резистор током, сводя к минимуму ошибку измерения.

Однако есть еще один параметр, на первый взгляд не вполне очевидный, о котором часто забывают – это температурный коэффициент резистора. Температурный коэффициент часто указывается в размерности миллионная доля на градус Цельсия (ppm/°C). Он важен, поскольку температура резистора будет расти за счет мощности, рассеиваемой при протекании большого тока через этот компонент. Часто в недорогих резисторах с классом точности менее 1% наблюдается изменение рабочих параметров под влиянием температуры.

Рекомендации по монтажу

Несмотря на их внешний вид, современные токочувствительные резисторы не так просты, как кажутся. В частности, сопротивление токочувствительного резистора фактически состоит из трех частей (рис. 3). Во-первых, есть сопротивление самого резистора. Затем, есть сопротивления выводов этого резистора и дорожек на печатной плате, подключаемых к резистору. Сопротивления выводов и дорожек незначительные, но и сами токочувствительные резисторы обычно имеют очень низкие значения сопротивления. При измерениях больших токов даже небольшие сопротивления выводов вносят в результаты измерения чувствительные погрешность, поскольку они не учтены производителем в спецификациях резистора.

Рисунок 3. Токовый резистор с двумя контактами фактически состоит из трех последовательно соединенных сопротивлений: сопротивление самого резистора (Rsens), сопротивление двух выводов резистора (Rlead) и сопротивление подводящих дорожек на плате, подключенных к резистору (не показано). Сопротивление выводов может вызвать ошибку измерений для большого тока.

Одним из способов, позволяющих избежать ошибок измерения, вносимых внешними сопротивлениями выводов, является создание соединения Кельвина, выполнив раздельные токоизмерительные дорожки к двухконтактному токочувствительному резистору (рис. 4).

При этом чрезвычайно большое значение для сохранения точности измерения имеет также правильная трассировка цепей между токоизмерительным резистором и усилителем тока на печатной плате. Чтобы достигнуть высокой точности измерения тока, необходимо использовать схему Кельвина, основанную на четырех точках подключения к токоизмерительному резистору. Первые два соединения нужны для контроля протекающего тока, а два других – для контроля падения напряжения на резисторе. На рисунке 4 показаны различные варианты подключений для контроля тока, протекающего через резистор.

Рисунок 4. Технология монтажа токоизмерительного резистора а), б), в), г

Одной из наиболее распространенных ошибок является подключение входов чувствительного по току усилителя к дорожкам печатной платы, показанное на рисунке 4а, вместо непосредственного подключения к резистору.

Другие допустимые варианты подключения к резистору для измерения тока представлены на рисунках 4б…г. Показанная на рисунке 4г компоновка использует независимое двухпроводное подключение для каждого вывода токоизмерительного резистора. Такой метод наиболее часто используется для резисторов с сопротивлением менее 0,5 мОм, когда паяное соединение способно серьезно изменить сопротивление цепи. Трудно сказать, какой метод компоновки точек подключения даст наилучшие результаты в окончательном варианте печатной платы, так как точность резистора во многом зависит от точки измерения, используемой при его производстве.

Если значение резистора было измерено с внутренней стороны контактных площадок, то наилучший результат измерения обеспечит компоновка, показанная на рисунке 4в. Если значение резистора было измерено на боковой стороне площадок – компоновка, показанная на рисунке 4б, даст наивысшую точность.

Резисторы Panasonic

Компания Panasonic – один из крупнейших мировых производителей электронных компонентов, предлагает более 35 серий токочувствительных резисторов с общим числом элементов более 13 000 наименований.

Все резисторы Panasonic выполнены по специальной технологии «мягкого контакта» (Soft Termination Technology) рис. 5, уменьшающей влияние разностного теплового расширения резистора и PCB, обеспечивающей высокую надежность резисторов и устройства в процессе эксплуатации.

Рисунок 5. Технология производства резисторов с использованием «мягкого контакта»

Разность теплового расширения материалов имеет коэффициент теплового расширения CTE (Coefficient of Thermal Expansion), в процессе пайки и эксплуатации резисторы подвергаются постоянному воздействию механических вибраций и температуры, в результате которых материалы резисторов и PCB сужаются и расширяются с разными значениями. На область припоя (галтели) рис.6 воздействует механическое напряжение, которое может привести к разрушению припоя и/или структуры резистора, увеличить контактное сопротивление, вызвать дополнительный нагрев, ухудшить параметры резистора и привести к выходу из строя как самого компонента, так и устройства в целом. Технология «мягкого контакта» в резисторах Panasonic нивелирует разницу TCE и обеспечивает целостность структуры в течение всего срока эксплуатации.

Рисунок 6. Результат разрушения галтели при разности CTE

Для большего уменьшения влияния сторонних факторов на резисторы, компания Panasonic предлагает резисторы с широкими контактными площадками серии ERJA1, ERJB1, ERJB2, ERJB3, ERJD1, ERJD2 или двойным резистивным слоем серии ERJ2LW, ERJ3LW, ERJ6LW, ERJ2BW, ERJ3BW, ERJ6BW, ERJ8BW, ERJ6CW, ERJ8CW обеспечивающие дополнительную надежность компонентов и схемы в целом.

Резисторы, изготовленные в корпусах с широкой контактной площадкой, обеспечивают рассеивание тепла по всей площади элемента, снижают вероятность разрушения резистора и точек пайки. Кроме того в резисторах с широкими контактами используется технология разделения резистивного слоя на отдельные сегменты и применение компенсационных прорезей в резистивном слое, обеспечивающие превосходные температурные характеристики резистора рис. 7. Материала резистивного слоя, на основе медно-никелевого сплава, примененный при производстве резисторов, обладает низким температурным коэффициентом и позволяет достигнуть максимального уровня рассеивания тепла и отменных температурных характеристик резисторов в процессе эксплуатации рис.8.

Рисунок 7. Структура резистора с широкой контактной площадкой

Рисунок 8. а) теплоотведение резистора с раздельными сегментами, б) обычный резистор

Применение в резисторах двухстороннего резистивного слоя позволяет уменьшить размеры требуемой площади на плате до 45%, увеличить мощность рассеяния резисторов, улучшить характеристики резистора, уменьшить номинальное сопротивление резистора, обеспечить надежность и увеличить срок службы рис.9.

Рисунок 9. Структура резистора с двусторонним резистивным слоем

Т.к. мощность рассеяния резисторов с двусторонним расположением резистивного слоя выше, а допустимые номиналы сопротивления резисторов ниже, чем у обычных резисторов, такие резисторы способны работать с более высокими токами, что позволяет сохранить площадь платы, и повысить надежность устройства.

Применение

Современные электронные устройства, это сложные устройства с множеством внутренних процессов. И контроль этих процессов является важной и неотъемлемой частью. Основным способом осуществления контроля, является измерение тока, протекающего в цепях электронного устройства. Применение токоизмерительных резисторов в электронике один из самых распространенных, недорогих и высокоточных способов измерения тока.

Гигантская популярность современных мобильных телефонов, гаджетов, мобильных вычислительных машин, автономных и переносных устройств, счетчиков ресурсов, систем умного дома и другой электроники требует громадное количество элементов питания, используемых в этих устройствах. И очень важно осуществлять контроль разряда и заряда этих элементов питания, позволяющего продлить срок службы, как элементов питания, так и самих устройств. Простым, надежным, точным и не дорогим способом контроля, является контроль протекающего тока на основе токоизмерительных резисторов.

Большинство современных блоков питания или драйверов для светотехники являются достаточно интеллектуальными приборами, контролирующими массу входных и выходных параметров, таких как наличие короткого замыкания, наличие/отсутствие нагрузки, коррекция мощности, контроль заряда аккумулятора, контроль выходного напряжения и тока. Контроль многих параметров источников питания осуществляется на основе токоизмерительных резисторов.

Робототехника и автоматика неотъемлемая часть современной жизни человека, поднимается лифт, перемалывается кофе в кофе машине, крутится вентилятор, катится электросамокат, работает вытяжка на кухне, работает шуруповерт, все эти устройства используют электромоторы. Многие из схем управления электромоторов этих устройств включают в себя токочувствительные элементы на основе резисторов позволяющие осуществлять контроль и функции защиты.

Современный автомобиль, это порой серьезный вычислительный центр, со множеством мультимедийных, коммуникационных и силовых электронных блоков, содержащий десятки электромоторов, силовых и сигнальных цепей, и высокой степенью контроля средств управления и безопасности автомобиля. Для обеспечения высокой надежности систем автомобиля, крайне важно контролировать электрические процессы и протекающие токи в цепях. Системы контроля токов на основе токоизмерительных резисторов Panasonic способны обеспечить высокую точность и надежность.

Заключение

Технология измерения тока посредством преобразования напряжения с помощью токочувствительных резисторов, в силу простоты схемного решения, стоимости, точности и надежности, является наиболее распространенной в современной электронике.

Уникальная технология производства резисторов, их высокое качество, подтвержденное наличием сертификатов, регламентированных для применения в автомобильной электронике, AEC-Q200, позволяет проектировать и создавать высоконадежные системы контроля и управления с применением токочувствительных резисторов Panasonic. Широкая номенклатура токочувствительных резисторов позволит подобрать требуемые элемент.

Описание

Серия резисторов

Типоразмер

Диапазон сопротивлений, Ом

Точность, %

T. C.R (ppm)

Мощность рассеяния, Вт

Диапазон рабочих температур, °C

Стандартные низкоомные толстопленочные резисторы

ERJ12RS

ERJ12ZS

ERJ14RS

ERJ1TRS

ERJ3RS

ERJ6RS

ERJ8RS

0402

0603

0805

1206

1210

1812

2010/ 2512

0.1…0.2

0.5 – D

1 – F

2 – G

5 — J

100

150

200

250

300

0.1

0.125

0.166

0.25

0.33

0.5

1

-55…+155

Стандартные низкоомные толстопленочные резисторы

ERJ12RQ

ERJ12ZQ

ERJ14RQ

ERJ1TRQ

ERJ3RQ

ERJ6RQ

ERJ8RQ

0402

0603

0805

1206

1210

1812

2010/ 2512

0. 22…9.1

0.5 – D

1 – F

2 – G

5 — J

100

150

200

250

300

0.1

0.125

0.166

0.25

0.33

0.5

1

-55…+155

Низкоомные толстопленочные резисторы повышенной мощности

ERJ14BS

ERJ14BQ ERJ2BS

ERJ2BQ

ERJ3BS

ERJ3BQ

ERJ6BS

ERJ6DS

ERJ6BQ

ERJ6DQ

ERJ8BS

ERJ8BQ

0402

0603

0805

1206

1210

0.1…9.1

0.5 – D

1 – F

2 – G

5 — J

100

150

200

250

300

0. 166

0.25

0.33

0.5

-55…+155

Низкоомные толстопленочные резисторы с низким TCR

ERJL12

ERJL14

ERJL1D

ERJL1W ERJL03

ERJL06

ERJL08

0603

0805

1206

1210

1812

2010

2512

0.02…0.1

1 – F

5 — J

100

200

300

0.2

0.25

0.33

0.5

1

-55…+125

Низкоомные толстопленочные резисторы с двухсторонним резистивным слоем, повышенной мощности

ERJ2BW

ERJ2LW

ERJ3BW

ERJ3LW

ERJ6BW

ERJ6CW

ERJ6LW

ERJ8BW

ERJ8CW

0402

0603

0805

1206

0. 05…0.1

0.5 – D

1 – F

2 – G

5 — J

75

100

150

200

250

300

500

700

0.2

0.25

0.33

0.5

1

-55…+155

Низкоомные толстопленочные резисторы с широкими выводами, высокой мощности

ERJA1

ERJB1

ERJB2

ERJB3

1225

1020

0612

0508

0.05…1M

1 – F

2 – G

5 — J

100

150

200

300

0.33

0.75

1

1.33

-55…+155

Низкоомные толстопленочные резисторы с широкими выводами, низким TCR

ERJD1

ERJD2

ERJD3

1020

0612

0508

0. 05…0.2

1 – F

5 — J

100

0.5

1

2

-55…+155

Доступность:

Резисторы Panasonic находятся в массовом производстве и доступны для заказа.

Ресурсы:



Что такое чип резистор?

Микросхема-резистор представляет собой очень компактный электронный компонент поверхностного монтажа, разработанный для обеспечения известного сопротивления любому току, протекающему через него. Мини-резисторы такого типа имеют такие же физические характеристики или форм-фактор, что и другие устройства поверхностного монтажа (SMD), чтобы соответствовать геометрии печатной платы SMD. Он отличается от обычных резисторов с осевым выводом только в физической форме и выполняет те же функции в электронных схемах. Микросхемы-резисторы доступны в нескольких форматах и ​​имеют ряд специальных функций.

Микросхема-резистор представляет собой небольшой плоский компонент, который обычно немного больше, чем штыревая головка. На обоих концах имеется вывод, разработанный специально для поверхностного монтажа. Этот метод построения печатной платы (PCB) не только позволяет размещать более сложные схемы в любой заданной области, но также облегчает создание многослойной печатной платы. В более старых методах изготовления печатных плат требовалось, чтобы компоненты проходили через отверстия в плате и припаивались к обратной поверхности. В современной технологии поверхностного монтажа эти компоненты припаяны непосредственно к токопроводящим дорожкам на той же стороне, на которой они установлены.

Большие цилиндрические осевые свинцовые резисторы не позволили бы создать печатную плату такого типа, которая привела к созданию чипового резистора. Микросхемы-резисторы изготавливаются с использованием тонкопленочных или распылительных технологий, где вакуумное осаждение используется для нанесения резистивного углеродного композитного, керамического или металлического материала на изолирующую подложку. Набор выводных выводов прикреплен к резистивному слою, а готовый резистор заключен в защитное покрытие. Материалы, используемые для изготовления чип-резисторов, как правило, соответствуют большинству международных стандартов безопасности и содержат минимальные количества свинца, кадмия и шестивалентного хрома.

Существует два наиболее распространенных формата чип-резисторов: одиночный резистор и матрица чип-резисторов. Один резистор является пассивным компонентом с заданным значением, а матрица резисторов состоит из нескольких идентичных резисторов в одном корпусе. Одиночные резисторы имеют один набор выводов, тогда как массивы чиповых резисторов представляют собой линейные пакеты с несколькими выводами, представляющими один общий вывод и один для каждого резистора в массиве.

Существует несколько категорий чип-резисторов, каждый из которых отвечает целому ряду требований. К ним относятся специально разработанные источники питания, телекоммуникации, высокочастотные компоненты, датчики тока, автомобильные, медицинские и аэрокосмические компоненты. Микросхемы-резисторы могут также включать в себя уникальные функции, такие как встроенные радиаторы, устройства водяного охлаждения, огнестойкие кожухи или покрытия и неиндуктивное экранирование.

ДРУГИЕ ЯЗЫКИ

Когда не помогает ЦАП. Цифровые потенциометры в деталях. Часть первая / Хабр

Прогресс не обошёл стороной не только велосипед. Сегодня традиционные переменные и подстроечные резисторы в очень многих приложениях уступают место цифровым сопротивлениям. В англоязычных источниках их называют digital potentiometer, RDAC или digiPOT. Область применения этих устройств гораздо шире регулировки уровня звукового сигнала. В частности они приходят на помощь в очень многих случаях, когда требуется изменять параметры обратной связи, что трудно реализовать с помощью традиционных ЦАП.

Особенно эффективно их применение в связке с операционными усилителями. Так можно получить регулируемые усилительные каскады, преобразователи разного рода величин, фильтры, интеграторы, источники напряжения и тока и многое многое другое. Словом эти очень недорогие и компактные устройства могут быть полезными каждому разработчику электроники и радиолюбителю…

Изначально я хотел написать краткую статью, но в результате углубленного изучения темы материал с трудом уместился в две части. Сегодня я постараюсь рассказать об архитектуре данных устройств, их возможностях, ограничениях использования и тенденциях развития. В заключении вскользь затрону тему областей применения, поскольку конкретные примеры практической реализации схем на их основе будут рассмотрены во второй части. МНОГО примеров!

Лично я за последние пять лет с успехом применял цифровые сопротивления в нескольких своих разработках, надеюсь что данный цикл статей окажется полезным для многих и поможет вам решать многие задачи более изящно и просто, чем сегодня. Людям, далёким от разработки электроники данная статья может просто расширить кругозор, показав как эволюционируют под натиском цифровых технологий даже такие простейшие вещи, как переменные резисторы.

P.S.Так получилось, что уже вышла ещё одна статья из этой серии и в ней пример всего один, зато подробно разобранный. Для остальных обещанных примеров придётся писать третью.

Архитектура.
Для того, чтобы понять как работает данное устройство обратимся к функциональной схеме. На ней изображена аналоговая часть цифрового 8 битного сопротивления.

Основа прибора — 255 резисторов одинакового номинала и выполненные по технологии КМОП двунаправленные электронных ключи. Цифровое значение в интервале 0-255 записывается в регистр с которого подаётся на дешифратор. В зависимости от значения, сохранённого в регистре, срабатывает один из ключей, подключающий средний вывод W к выбранной точке в линейной матрице сопротивлений Rs. Ещё два ключа служат для подключения крайних выводов А и В. С их помощью прибор может переходить в неактивный режим.

Выводы А и В — аналоги крайних выводов переменного сопротивления, W — среднего вывода к которому у обычных переменных резисторов крепится движок.

Возможные схемы включения также аналогичны традиционным переменным сопротивлениям…

Рассмотрим как устанавливается требуемое сопротивление на примере 10 килоомного резистора. Для начала вычислим значение каждого из резисторов сборки, необходимых для формирования такого сопротивления Rs=10000/256=39,06 Oм. Допустим, мы пытаемся регулировать сопротивление между выводами W и B. Для получения нуля запишем это значение в управляющий регистр, но вместо желаемого нуля получим сопротивление в 100 Ом. Почему? Дело в том, что каждый из контактов прибора имеет своё внутреннее сопротивление и в рассматриваемом случае оно равно 50 Ом, поэтому и минимальное значение, которое можно получить с помощью данного потенциометра равно не нулю, а ста Омам — сопротивлению контактов W и B. Записав в регистр единицу получим 50+50+39=139 Ом.

В общем случае вычислить сопротивление между выводами W и B в зависимости от значения регистра D можно по формуле:

где:

  • D — значение регистра от 0 до 255
  • Rab — номинальное сопротивление
  • Rw — сопротивление одного контакта

Нетрудно догадаться что сопротивление между выводами W и А вычисляется как
Интерфейсы подключения.
Рассмотрим теперь функциональную диаграмму всего устройства, имеющего интерфейс I2C.

Тут некоторые вопросы может вызвать только вывод AD0. Он предназначен для возможности применения в одном канале I2C одновременно двух потенциометров. В зависимости от того, находится ли на нём логический ноль или единица, меняется адрес устройства на шине I2C. Схема подключения двух микросхем на одну шину показана ниже.

Кроме интерфейса I2C, для управления данными приборами часто используется SPI интерфейс. В этом случае также существует возможность управления несколькими устройствами по одной шине. Для этого они объединяются в цепочку. Например так:

В данном режиме буферный регистр записи значений работает как сдвиговый. Каждый новый бит поступает на вход DIN и по стробу с SCLK записывается в его младший разряд. Одновременно бит старшего разряда выходит наружу через вывод SDO и переходит в следующий прибор в цепочке. После того, как записана информация во все устройства, поступает импульс стробирования SYNC, по которому новые значения регистров всех приборов входящих в цепочку перезаписывается из буферного в рабочий регистрор. Очевидный недостаток подобного решения — не существует способа записать информацию в отдельно взятый прибор. Для любого изменения значений требуется обновить содержание регистров во всей цепочке.

Для решения подобного рода проблем, а так же экономии конечной цены решения изготавливают микросхемы, включающие в свой состав два, четыре и даже 6 цифровых сопротивлений одновременно.

Рабочие напряжение и ток
Пожалуй, самым существенным недостатком первых разработок было ограниченное напряжение, допустимое на выводах. Оно не должно превышать напряжения питания которое могло лежать в диапазоне от 2.7 до 5.5В, а главное не могло уходить в отрицательную область, из-за чего применение микросхем ограничивалось устройствами с однополярным питанием. Первым делом инженеры решили проблему двуполярности. Так появились приборы, способные работать как от однополярного напряжения вплоть до 5,5 Вольт, так и поддерживающие режим двуполярного питания вплоть до ± 2.75В. Затем стали появляться версии с максимальным питанием ±5. 5 и даже ±16,5(до 33 вольт однополярного у AD5291/5292). Конечно по этому параметру традиционные сопротивления до сих пор сильно выигрывают, но для подавляющего большинства схем и 33 вольт вполне достаточно.

Тем не менее, какое бы максимальное напряжение не поддерживал прибор, в случае если имеется возможность его выхода за пределы допустимого, следует применить хотя бы простейшую защиту с помощью диодов или супрессоров.

Ещё одной серьёзной проблемой является низкий максимальный рабочий ток цифровых сопротивлений, который обусловлен в первую очередь их малыми размерами. Без риска деградации с течением времени средний постоянный ток для большинства моделей не должен превышать 3 мА. В случае, если протекающий ток имеет импульсный характер, его максимальное значение может быть выше.

Борьба за точность. Технология управляемого хаоса
К сожалению, существующая технология изготовления допускает возможность отклонения сопротивления интегральных резисторов, применяемыx в цифровых сопротивлениях, вплоть до 20 процентов от номинала. Однако, внутри одной партии и тем более одного конкретного прибора разница сопротивлений не превышает 0.1%. Для того, чтобы повысить точность установки, производитель стал измерять сопротивление резисторов как минимум на каждой пластине и прописывать в энергонезависимую память каждой из микросхем не номинальное, а реальное сопротивление, которое получилось в ходе производства, с точностью до 0.01 процента. Подобный механизм позволяет в частности в микросхемах AD5229/5235 вычислить реальную точность установки сопротивления c погрешностью недостижимой даже в многооборотных подстроечных резисторах — 0.01 процент. Основываясь на этом можно скорректировать операцию декодирования цифрового кода в сопротивление. Предположим, что элементарное сопротивление имеет значение 100 Ом. Тогда, чтобы выставить сопротивление в 1K вы устанавливаете в цифровом регистре 10. Но если в реальном приборе сопротивления имеют отклонение от номинала в большую сторону и равны 110 Ом, то при уровне 10 вы получите 1,1K. Однако, считав реальное значение сопротивления микроконтроллер может пересчитать код и подаст в действительности на дешифратор вместо десяти код 9. Тогда мы получим в реальности 9*110= 990 Ом.

Кроме этого, AD запатентовала технологию калибровки значения сопротивлений с точностью 1%. К сожалению, я так и не смог найти информации каков её механизм работы.

Для увеличения дискретности установки сопротивления были разработаны приборы с 10 битным дешифратором, обеспечивающие 1024 шага регулировки. Дальнейшее увеличение этого параметра можно достичь используя последовательное или параллельное соединение двух цифровых сопротивлений с разным номиналом.

Температурная стабильность
Тут всё совсем не плохо. Применение резисторов, изготавливаемых по плёночным технологиям позволяет достичь уровня дрейфа не превышающего 35ppm/°C (0,0035%). Существуют приборы с термокомпенсацией, температурный дрейф которых находится на уровне 10ppm/°C. По этому параметру цифровые сопротивления превосходят многие движковые аналоги. Для приложений, в которых данный параметр не актуален, можно выбирать более дешёвые приборы с полупроводниковыми резисторами у которых дрейф находится на уровне 600 ppm/°C.

Рабочий температурный диапазон большинства приборов от ADI находится в пределах от -40°C до +125°C, что достаточно для подавляющего большинства приложений.

Ряд доступных сопротивлений.
Конечно, тут не наблюдается такого разнообразия как у традиционных движковых резисторов, тем не менее есть из чего выбрать. Таблица ниже иллюстрирует зависимость доступных сопротивлений от разрядности прибора.

Искажение сигнала
Основные искажения, сигнала вносимые цифровыми усилителями можно разделить на два класса.
  • Гармонические искажения или на западный манер total harmonic distortion (THD).

Эти искажения возрастают с увеличением приложенного напряжения. Получить представление о их типичных значениях можно из следующей таблицы, составленной для микросхем AD9252…

В отдельных случаях этот вид искажений может возрастать до -60 dB

  • Искажения вызванные нелинейностью АЧХ.

Контактные площадки, электронные ключи и сами элементарные сопротивления имеют конечную паразитную ёмкость. В результате цифровые сопротивления являются своеобразным фильтром ФНЧ и на высоких частотах их сопротивление сигналу увеличивается.

Влияние этого эффекта возрастает с увеличением сопротивления прибора. В таблице ниже показано на какой частоте наблюдается ослабление сигнала на 3 децибела для разных сопротивлений разных номиналов.

Для большей наглядности приведу ещё графики зависимости передачи сигнала от установленного уровня сопротивления для микросхем AD5291 с разными номиналами 20 и 100 килоом.

Таким образом, получается что чем выше номинал сопротивления, тем ниже его рабочая частота.

“Фишечки” эволюции
Производители пытаются сделать работу с прибором наиболее комфортной, изобретая разные приятные мелочи. В результате цифровые сопротивления обзавелись внутренней энергонезависимой памятью, как однократно, так и многократно программируемой.

Главное её предназначение — хранения начального значения сопротивления, которое автоматически устанавливается сразу после включения питания. Первые модели электронных резисторов устанавливались при подаче питания в среднее положение, потом появилась дополнительная ножка для сброса в ноль, затем уровень стало можно задавать с помощью записанного в память значения. В наиболее продвинутых моделях в память можно записать несколько предустановленных значений, между которыми потом пользователь может быстро переключаться нажатием кнопок.

Кстати о кнопках — в некоторых моделях добавили две кнопочки для пошагового увеличения / уменьшения сопротивления.

Кроме этого, появился интерфейс для подключения энкодеров.

Что бы ещё улучшить?
Можно пофантазировать в каком направлении будет развиваться прогресс в производстве цифровых сопротивлений.
Для достижения большей точности может измениться система коммутации.

Например, добавив в традиционную схему всего одно сопротивление в параллельном включении, ну хорошо, два. Ещё одно в верхнее плечо для симметрии — можно увеличить точность установки сопротивлений в два раза! Объединение же в одной корпусе двух приборов даст возможность увеличения дискретности и точности в несколько раз.

Введение в корпус простейшего микроконтроллера, управляющего дишифратором позволит на основе реального значения полученных сопротивлений создать программу переключения для установки сопротивления прибора с очень большой точностью — 0.1% и выше. Интегрировав в такие приборы датчик температуры можно ввести компенсацию для сохранения линейности в очень широком температурном диапазоне. Возможно появление аналогов частотнокомпенсированных сопротивлений для HiFi аппаратуры, которые будут представлять из себя несколько сопротивлений в одном корпусе. Одно из них будет использоваться для регулировки уровня громкости, а другие для частотной компенсации.

Области применения
Конкретные схемотехнические решения на основе цифровых сопротивлений я приведу в следующей части статьи, пока же просто рассмотрим области применения.

Конечно, прежде всего приходит на ум усилители с регулируемым коэффициентом усиления.

В результате повышения точности установки значений, стало возможным применение электронных сопротивления в схемах управления уровнем усиления инструментальных усилителей.

Автоматическое или программное изменение контрастности жидкокристаллического индикатора можно организовать с помощью электронного сопротивления номиналом 10 Килоом.

На основе цифровых сопротивлений легко реализовывать управляемые фильтры. Фильтры высоких порядков часто требуют по несколько задающих резисторов одинаковых номиналов. Это очень удобно реализовать с помощью приборов, содержащих несколько сопротивлений в одном корпусе, поскольку в этом случае мы получаем отличную повторяемость. На рисунке приведена упрощённая схема простейшего управляемого ФНЧ.

Логарифмический усилитель, со сравнительно высоким напряжением питания, на основе AD5292.

Программно управляемый стабилизатор напряжения.

Линейный ряд от ADI
В заключении приведу полную список доступных на сегодня электронных потенциометров от компании Analog Devices. При этом следует отметить, что подобные приборы выпускает далеко не только эта фирма. Например, MAXIM также давно делает неплохие микросхемы.

Для начала приборы, которые не поддерживают программирование пользователем.

В заключении программируемые приборы. При выбора конкретной модели стоит обращать внимание на то что они бывают как однократно программируемыми, так и поддерживающими репрограммирование. Причём большое количество циклов обеспечивают только микросхемы с памятью выполненной по технологии EEPROM.

На этом заканчиваю обзор. Следующая статья будет посвящена рассмотрению практических схем с применением цифровых сопротивлений.

P.S. Так получилось, что уже вышлаещё одна статья из этой серии и в ней пример всего один, зато подробно разобранный. Для остальных обещанных примеров придётся писать третью.

Светодиод 10 Ватт: характеристики, производители, подделки

Светодиод 10 Вт – является мощным полупроводниковым прибором. Сфера его применения, зачастую не ограничивается лампами и прожекторами. Также чип пользуется большой популярностью среди любителей смастерить устройство для освещения своими руками.

Область применения

Сверхъяркие светодиоды 10 W широко применяются в различных осветительных устройствах. Все сферы условно можно разделить на общее и специальное назначение. К общему назначению относится эксплуатация светодиодов в лампах, светильниках, прожекторах, а к специальному – применение для подсветки в оранжереях и аквариумах. Второй вариант – это, так называемые, фитосветильники и не только. Фокус в том, что спектр излучения данного LED оптимальный для роста растений, как на суше, так и в воде. А кроме водорослей и рыб, освещение 10 ваттными светодиодами, благоприятно влияет на развитие кораллов, поэтому любители аквариумов являются частыми потребителями этой радиодетали. Все эти замечательные свойства проявляются в определенной комбинации цветов кристаллов. Что касается использования описываемого полупроводникового прибора для осветительных устройств общего назначения, то помимо бытовых ламп, светодиод отлично применяется для изготовления фар для автомобиля, светофоров, дорожной подсветки.

В целях декорирования разноцветные 10-ваттные светодиоды эксплуатируются в ландшафтном дизайне, для подсветки сооружений, бассейнов и уличной рекламы.

Конструкция светодиода, варианты исполнения

Светодиод COB 10 W представляет собой компактный модуль, выполненный по технологии chip-on-board. Принципиальное отличие от SMD заключается в том, что несколько кристаллов вместе размещаются на плате и покрываются общим слоем люминофора. Это значительно снижает стоимость матрицы. Состоит она из 9 кристаллов: три параллельные цепочки по три последовательно подключенных кристалла в каждой. Внешне LED 10 W могут отличаться формой токопроводящей подложки. Например, светодиод фирмы Cree выглядит, как показано на рисунке. Подложка его имеет форму звезды и выполнена из алюминия.

Корпус модуля изготовлен из термостойкого пластика, а линза – из эпоксидной смолы. Классические LED 10 W выглядят так, как показано на схеме, но на практике габаритные размеры варьируются в зависимости от производителя.

Не забывайте, что светодиод является полярным элементом, поэтому обращайте внимание на маркировку при монтаже. Обязательным условием адекватного функционирования светодиода 10 Вт является наличие теплоотвода. Организовать его можно с помощью алюминиевого или медного радиатора. Смазывайте подложку светодиода термопроводящей пастой или термоклеем для лучшей теплоотдачи. Иногда дополнительно монтируется кулер, который обеспечивает циркуляцию воздуха для охлаждения радиаторных пластин.

На видео вы можете увидеть испытание светодиода 10Вт и рекомендации при подключении такого элемента. Вот, как должна выглядеть схема подключения светодиода 10 Вт.

Источником питания может выступать автомобильный аккумулятор, компьютерный блок питания, или специально приобретенный 12-ти вольтовый источник. Для того чтобы избежать перегрева (несмотря на радиатор) и защиты светодиода, крайне необходимо подключать его не напрямую к источнику, а через любой стабилизатор напряжения. На схеме показан интегральный стабилизатор напряжения LM-317, но можно использовать и другой с подходящими параметрами. С помощью обычной кренки и резистора вы обеспечите себя гарантированными 12 В на выходе и ток не превысит 1 А, что является залогом долговечности работы вашего устройства.

Комплекс из резистора и стабилизатора называют драйвером светодиода.

Характеристики

Параметры 10-ваттного светодиода позволяют ему пользоваться большим спросом в линейке сверхъярких LED. Напряжение питания колеблется в пределах от 9 до 12 Вольт. Угол свечения — 120° – график изображен ниже.

Номинальный прямой ток равен 1 А, пульсирующий прямой ток – до 2 А. Световой поток находится в пределах 600-1080 лм. Для сравнения, лампе накаливания 75 Вт соответствует свечение в 935 лм. Таким образом, можно ориентировочно прикинуть, насколько яркое свечение будет у данного полупроводникового прибора. Обратное напряжение составляет 50 В. Срок службы, в зависимости от производителя, 30-100 тысяч часов. Рабочая температура находится в диапазоне от -30°С до 80°С. Цветовая температура светодиода на 10 Вт охватывает спектр от 2300 К (теплый белый) до 10000 К (холодный белый).

Производители

В трех частях света рассредоточены лидеры производства мощных светодиодов, таких как LED 10 W. Среди них американская компания Cree (которую мы уже упоминали и демонстрировали образец ее продукции), японская Nichia (пионера в области светодиодной техники), а также, немецкая Osram (более известная для отечественного покупателя).

Фирменные светодиодные изделия стоят дороже, чем их noname аналоги, но качество во втором случае никто не гарантирует.

Рассмотрим, с какими особенностями вы столкнетесь, решив приобрести китайские дешевые 10-ваттные светодиоды. Во-первых, если внимательно сравнивать, то 9 кристаллов матрицы сами по себе имеют меньшие размеры, чем у качественных модулей. Это, естественно, скажется на светоотдаче при их работе. Во-вторых, сильная неравномерность свечения каждого кристалла. Заметно это, правда, только при пониженном токе, но, тем не менее, такая особенность влияет на скорость деградации всего светодиодного модуля.

10 ваттные подделки из Китая

На картинке вы можете наблюдать, неравномерное свечение отдельных кристаллов модуля, и как с повышением тока она выравнивается. В-третьих, в светодиодах низкого качества соединяющие кристаллы проводники очень тонкие, и могут оборваться от неосторожного движения, чем прервут функционирование минимум одной тройки последовательных кристаллов.

Резюмируя описанное выше, хочется выделить важные для запоминания тезисы статьи. Светодиоды 10 Вт в качестве светоизлучающих источников широко применяются на практике для изготовления автоламп, фонариков, прожекторов и прочих осветительных приборов. Радиаторное охлаждение критически важно для нормальной работоспособности светодиода. Питание производится от источника 12В через драйвер (стабилизатор напряжения). Известный бренд гарантирует бесперебойное функционирование в течение всего заявленного срока, а с китайскими недорогими аналогами могут возникнуть проблемы.

Передаем музыку по Bluetooth без проводов

Как принимать музыку по Bluetooth на ваше устройство, я поделюсь информацией…

Приобрел модуль под названием XS-3868. Делюсь с читателями информацией. Это встраиваемый модуль с чипом OVC3860, предназначенный для организации передачи данных и звука по Bluetooth протоколу.

Модуль по габаритом достаточно мелкий 16х29 мм.

Кроме простого воспроизведения музыки, сам модуль может управлять некоторыми функциями телефона и плеера при воспроизведении — переключать/останавливать/запускать треки, изменять громкость. Достаточно допаять нужные кнопки к модулю.

мне не нужно было управление, поэтому я ограничился четырьмя проводами, шаг выводов на плате легко позволяет припаяться проводками, что и было сделано.

схема подключения


рекомендуемые производителем схемы подключения усилителей


используем усилитель из предыдущего обзора mysku.ru/blog/ebay/23671.html

запитал это все на столе от 3.7v., подрубил на вход усилителя, телефон нашел новое устройство, попросил код 0000, и сконекктился ( один телефон попросил код, второй подсоединился без кода),
звук как в проводных наушниках, уровень громкости по умолчанию на максимуме, уменьшить можно удерживая соответствующий контакт на — более 2 сек. Ловит сигнал примерно на расстоянии 10 метров.

подключаем к компьютеру такой модуль

соединяемся с устройством (драйвер установился автоматически Windows 7 x64) и передаем звук

можно подключить к нему аккумулятор и зарядку

Если модуль ни к чему не подключен, то через пять минут он уходит в режим энергосбережения (отключается) и чтобы снова вывести его в рабочий режим нужно его сбросить или передернуть питание.
Модуль можно встроить прямо в колонки. Использовать для подключения наушников, встроить в автомагнитолу в машину или куда еще хотите. Главное организовать питание в диапазоне 3,6 — 4,2 вольта.
Смотрим видео youtu.be/Npds03qkv6c

кто хочет, может сразу приобрести готовое устройство в корпусе и аккумулятором, вот ссылка ebay.com/itm/360679592835

Update Кстати я не стал описывать второй модуль, вы можете также использовать модуль
BLK-MD-SPK-B, который чуть меньше размером, но функции практически одинаковые


ссылка на ebay ebay.com/itm/360751412602:MEWNX:IT&_trksid=p3984.m1439.l2649

Руководство по выбору чип-резисторов

| Инженерное дело360

Чип-резисторы — это устройства на интегральных схемах (ИС), изготовленные в квадратных или прямоугольных корпусах микросхем. Резисторы — это компоненты, которые препятствуют прохождению электрического тока. Их можно использовать для защиты, работы или управления цепями. Резисторы могут иметь фиксированное значение сопротивления, или они могут быть переменными или регулируемыми в определенном диапазоне. Как пассивные компоненты, резисторы могут только уменьшать сигналы напряжения или тока и не могут их увеличивать.Резисторы — особенно чип-резисторы — составляют строительные блоки многих современных электронных устройств.

Сопротивление

Сопротивление элемента измеряет его сопротивление электрическому потоку, выраженное в омах (Ом). Каждый материал имеет определенное удельное сопротивление, которое измеряет силу этого сопротивления. Для равномерного поперечного сечения элемента сопротивление ® пропорционально удельному сопротивлению материала (ρ) и длине (L) и обратно пропорционально площади (A).

Этот принцип аналогичен проезжей части или трубе, где заторы (больше ρ) и более длинные пути (больше L) затрудняют поток (увеличение R), в то время как участки с более широким или большим диаметром (больше A) улучшают поток (уменьшение R). Следовательно, конструкция (размер, форма и тип материала) резистора определяет его значение сопротивления, как описано в таблице ниже.

Технические характеристики

Упаковка

Чип-резисторы

обычно представляют собой устройства для поверхностного монтажа (SMD), поскольку у них нет выводов, как у устройств с технологией сквозных отверстий (THT).Вместо этого они устанавливаются непосредственно на печатную плату (PCB). Чип-резисторы почти всегда имеют квадратную или прямоугольную форму, причем длина и ширина устройства определяют их номинальную мощность.

Поперечное сечение толстопленочного чип-резистора. Изображение предоставлено: Mini-Systems Inc.

В таблице ниже приведены наиболее распространенные размеры и обозначения микросхем резисторов. Номинальные размеры микросхемы можно легко определить, разделив ее метрическое обозначение пополам и поместив десятичную точку между цифрами каждой пары.Например, микросхема 0402 имеет размеры 0,4 мм x 0,2 мм, а корпус 1812 — 1,8 мм x 1,2 мм; последний пакет также имеет более высокую номинальную мощность из-за большего размера.

Обозначение в имперской системе

Обозначение в метрической системе

Типичная мощность (Вт)

01005

0402

0.031

0201

0603

0,05

0402

1005

0,1 или 0,062

0603

1608

0,1

0805

2012

0.125

1206

3216

0,25

1210

3225

0,5

1812

4532

0,75

2010

5025

0.75

2512

6332

1

Резисторная техника

Чип-резисторы

могут использовать различные технологии или типы конструкций, каждый из которых имеет значительные преимущества и недостатки. Некоторые распространенные типы перечислены ниже.

Тонкопленочная технология основана на нанесении тонкого металлического покрытия на керамическую подложку.Тонкопленочные резисторы обладают очень высоким сопротивлением на заданную площадь, что делает их экономичными и компактными. К недостаткам можно отнести склонность пленки к разрушению из-за повышенных температур, водяного пара и химического загрязнения.

Тонкопленочный резистор . Изображение предоставлено: EEWeb

Толстопленочные резисторы изготавливаются путем нанесения резистивной металлической пасты по трафарету на основу. Они обеспечивают высокое сопротивление на единицу площади и стоят намного дешевле, чем сопоставимые технологии, такие как резисторы с проволочной обмоткой.Хотя их частотная характеристика сравнима с фольгированными и тонкопленочными устройствами, толстопленочные резисторы намного шумнее. Несмотря на свои недостатки, они широко используются в схемах, требующих меньшей точности и долговечности.

Резисторы из фольги представляют собой металлическую фольгу, нанесенную на керамическую подложку, которая подверглась фототравлению с резистивным рисунком. Этот процесс создает резистор с благоприятными характеристиками высокой стабильности, неиндуктивности, низкой емкости и низкого уровня шума без ущерба для точности и скорости.

Резистор из металлической фольги . Изображение предоставлено: EETimes

Стандарты

Чип-резисторы могут быть спроектированы, изготовлены и испытаны в соответствии с различными стандартами. Стандарты общих микросхем резисторов включают:

Список литературы

EETimes — сильные и слабые стороны обычных типов резисторов

Изображение предоставлено:

Анарен | Mini-Systems Inc. | EEWeb | EETimes

Инженерные калькуляторы для чип-резисторов


Чип резистор | Viking Tech Corporation

AR Тонкопленочный пассивированный NiCr резистор с очень жестким допуском ± 0.01%, 0,05%, 0,1%, 0,25%, 0,5%, 1%, чрезвычайно низкий TCR 5,10,15,25,50 ppm / ℃, широкий диапазон значений R для 1 Ом ~ 3 МОм, Полный размер 0201/0402 / 0603/0805/1206/2010/2512.

Применение: Автомобильная промышленность, Материнские платы, Промышленное оборудование, Контроллер автоматического оборудования, Медицинское оборудование, Телекоммуникационные устройства, Контрольно-измерительное оборудование, Конвертер, Сотовый телефон

PR Специальная пассивированная пленка NiCr для защиты от кислот и против Влажный. Стабильная работа при влагопроницаемости, гарантия долговременной стабильности и доказательство антикоррозионных свойств, характерных для тантала.

Применение: Автомобильная промышленность, Материнская плата, Промышленное оборудование, Контроллер автоматического оборудования, Медицинское оборудование, Телекоммуникационное устройство, Контрольно-измерительное оборудование, Конвертер, Сотовый телефон

CSR Тип SMD, Передовая технология тонких пленок. Отличная общая стабильность: класс 0,25. Стальные колпачки с принудительной установкой, покрытые оловом на никелевом барьере. Окончание из чистого Sn на барьерном слое Ni. Обеспечено 0204,0207, жесткий допуск 0,1%, 0,5%, 1%, TC10,15,25,50 ppm / ℃

Применение: Военное, автомобильное, телекоммуникационное, медицинское оборудование, авионика, космос

MFR Выводной тип, усовершенствованная тонкопленочная технология.Отличная общая стабильность.
Очень высокий допуск от ± 0,1%, 0,25%, 0,5%, 1%, Чрезвычайно низкий TCR от ± 15,25,50,100 ppm / ℃

Применение: Военное, автомобильное, телекоммуникационное, медицинское оборудование, авионика, космос

CS Толстопленочный процесс для низкого TCR 100 ppm / ℃, 3 Вт при размере корпуса 1225, Очень низкое сопротивление от 1 МОм до 1000 МОм, Подложка из оксида алюминия высокой чистоты для высокого рассеивания мощности, Полный размер 0201/0402/0603/0805 / 1206/2010/2512/3720/7520/1225

Приложение: Управление питанием, импульсный источник питания, модуль регулирования напряжения, преобразователь постоянного тока в постоянный, аккумулятор, зарядное устройство, адаптер, управление двигателем автомобиля, драйвер диска, КПК, сотовый телефон

TCS Тонкопленочный процесс для очень жесткого допуска ± 0.5%, 1%, 5%, низкий TCR 50,100 ppm / ℃, 3 Вт при размере корпуса 2512, очень низкое сопротивление от 1 до 1000 МОм, подложка из оксида алюминия высокой чистоты для рассеивания высокой мощности, высокая надежность, стабильность.

Приложение: Управление питанием, Импульсный источник питания, Модуль регулирования напряжения, DC-DC преобразователь, Аккумулятор, Зарядное устройство, Адаптер, Управление автомобильным двигателем, Драйвер диска, КПК, Сотовый телефон

LR Высокая мощность до 3 Вт, низкий TC 50, 100 ppm / ℃, сверхнизкое сопротивление от 0.От 5 м до 22 МОм,
Допуск ± 1%, 5%. Без лазерной обрезки с очень низкой индуктивностью, доступно индивидуальное сопротивление

Применение: Ноутбук / материнская плата / монитор для управления питанием, преобразователь постоянного тока в постоянный, зарядное устройство, адаптер

TR Корпус TO-220 20 Вт / 30 Вт / 35Вт / 50Вт при 25 / ℃ Температурный радиатор корпуса, Литой корпус для защиты и простой установки, неиндуктивный.

Приложение: Затворные резисторы в источниках питания, демпферы, нагрузочный и демпферный резисторы в ЭЛТ-мониторе, оконечное сопротивление в усилителях мощности ВЧ, регулирование напряжения, ИБП

Размер рынка чиповых резисторов, доля в отрасли

Чип-резисторы имеют атрибуты ограничения постоянного или переменного тока, которые используются для понижения напряжения или поддержания тока на определенном уровне внутри электронной схемы.Резисторы имеют либо фиксированное значение сопротивления, либо они могут быть переменными или регулируемыми в определенном диапазоне. Их можно использовать для защиты, работы или управления цепями. Чип-резисторы находят применение в таких отраслях, как бытовая электроника, промышленное производство, автомобилестроение и транспорт, медицина, телекоммуникации, аэрокосмическая промышленность и оборона, а также другие.

Чтобы получить более полное представление о рынке, запрос на настройку

Чип-резисторы предназначены для обнаружения тока и высокой точности, они хорошо подходят для использования в телекоммуникационной, автомобильной и бытовой электронике, например, для радиоприемников и магнитофонов, ТВ-тюнеры, видеокамеры, часы, карманные калькуляторы, где их можно использовать для преобразования постоянного тока в постоянный, адаптеры переменного тока, автомобильные ЭБУ и схемы двигателей.Например, у МРТ-сканеров есть определенные проблемы, связанные с их конструкцией, в частности, требование к схемам управления, работающим в очень твердых магнитных полях; его части не должны содержать железных композитов и никеля. Для таких нужд доступны сквозные резисторы без колпачка и чип-резисторы без никеля. Разработка резисторов также поможет в медицинских приложениях, таких как мониторы ЭКГ и аналитические инструменты, которые сначала требуют чувствительных сигналов, а затем усиливают слабые сигналы.


Ключевые участники рынка

Ключевыми игроками, доминирующими на мировом рынке чип-резисторов, являются Samsung, Rohm Semiconductor, YAGEO Corporation, TE Connectivity, Bourns, Inc., TT Electronics, Electro-Mechanics, Murata Manufacturing и другие.

Один из ключевых игроков, Yageo, предлагает оптимизированные резисторы для измерения тока на чипе, мощность которых составляет от 0,05 до 10 Вт. Эти чип-резисторы подходят для использования в различных схемах управления питанием компьютеров, ноутбуков или портативных устройств, батарейных блоках, источниках питания, преобразователях и других устройствах, которые также должны иметь требования к измерению тока и защите от перегрузки по току.


СЕГМЕНТАЦИЯ







0


9272 9272

· Резистор с тонкой микросхемой

· Токочувствительный резистор

· Резисторы общего назначения

· Прочие

















СЕГМЕНТАЦИЯ


ДЕТАЛИ


По применению


2

Промышленность

· Автомобилестроение и транспорт

· Медицина

· Телекоммуникации

· Аэрокосмическая промышленность и оборона

· Прочие


9 0041 По форме


· Квадрат

· Прямоугольный


По географии


· Северная Америка (США и Канада)

Великобритания

, Германия, Франция, Скандинавия и остальные страны Европы)

· Азиатско-Тихоокеанский регион (Япония, Китай, Индия и остальная часть Азиатско-Тихоокеанского региона)

· Латинская Америка (Бразилия, Мексика и остальные страны Латинской Америки)

· Ближний Восток и Африка (Южная Африка, GCC и остальные страны Ближнего Востока и Африки)



Региональный анализ

Географически Азиатско-Тихоокеанский регион является одной из крупнейших стран-производителей электронных устройств благодаря массовому производству и доступность ресурсов в Китае, в то время как Европа, по оценкам, является крупнейшим покупателем электронных устройств.Ожидается, что к 2020 году продажи полупроводников вырастут примерно на 15 процентов. Автомобильный сегмент, вероятно, станет крупнейшим рынком толстопленочных резисторов в отрасли конечного использования в течение прогнозируемого периода. Предполагается, что рыночный спрос на толстопленочные резисторы будет расти с повышением требований к подключению к Интернету, бытовой электронике, удобству и роскоши. Правительственное регулирование высокозащищенной установки оборудования увеличило спрос на высокоточные чип-резисторы в странах Европы и Северной Америки.


Ключевые события в отрасли

  • Январь 2015 г .: Bourns анонсировала новую серию толстопленочных чип-резисторов высокого напряжения для приложений высокого напряжения и бытовой электроники
  • Май 2018 г .: Чип-резисторы для геостационарных коммерческих спутников использовали MIL-CHIP, 8900 TT Electronics Серия прецизионных чип-резисторов военного и космического назначения успешно использовалась на геостационарных коммерческих спутниках для формирования спутникового сигнала.

Сырье для MLCC, Чип резистора в дефиците в 2019

2.0. Как материалы влияют на стоимость производства пассивных электронных компонентов:

Сырье — это самая дорогая переменная стоимость, связанная с производством пассивных компонентов. Любые колебания цены или доступности этого ключевого сырья могут отрицательно сказаться на прибыли. Как показано на Рисунке 1.0, цены на сырье для пассивных компонентов снова растут в мартовском квартале 2019 года после тенденции к снижению цен во второй половине 2018 года, когда рынок мобильных телефонов неожиданно замедлился.

Индекс показан на рисунке 1. состоит из следующих материалов:

2,1 Никель

Никель — это материал первичного электрода, который используется в многослойных керамических чип-конденсаторах с высокой емкостью (MLCC). Колебания цен на никель в первую очередь являются результатом конкуренции за металл со сталелитейной промышленностью, где он используется в качестве отвердителя. Поставка никеля, в свою очередь, важна для производства MLCC X5R, Y5V и X7R; которые являются предпочтительными конденсаторами для работы смартфонов, планшетов и телевизоров.

2,2 Медь

Порошки инженерной меди также используются при производстве MLCC, но в качестве материала концевой заделки используются вместе с электродом никелевого типа. Следовательно, медь и никель являются важным типом дуэта неблагородных металлов. Медь используется в некоторых системах электродов MLCC, потому что в отличие от никеля, она немагнитна.

2,3 Алюминий

Протравленный анод и катодная фольга используются в качестве диэлектрических слоев алюминиевых электролитических конденсаторов во всем мире.Алюминий получают из боксита, который является добываемым материалом и стоимость которого легко рассчитать. Алюминий в изобилии присутствует в земной коре, и его цена исторически стабильна. Алюминиевые электролитические конденсаторы — важные компоненты, используемые в источниках питания, телевизорах, компьютерах и силовой электронике, включая системы возобновляемых источников энергии.

2,4 Цинк

Цинк используется в качестве добавки в керамических конденсаторах для микросхем и в качестве основного ингредиента при производстве металлооксидных варисторов, которые используются для компонентов защиты цепей во всем известном оборудовании с переменным напряжением.

2,5 Палладий

Палладий — металл платиновой группы, добываемый, в том числе, в Южной Африке и России. Он используется в основном для изготовления автокатализаторов, но также и для ювелирных изделий, а в качестве материала первичного электрода используются MLCC на основе драгоценных металлов, которые, в свою очередь, используются на мировых рынках продуктов с высокой надежностью, высокими температурами и высоким напряжением. Исторически палладий оказался сложным сырьевым партнером для цепочки поставок MLCC из-за нестабильности его цен, которая усугубляется тем, что он является важным товарным металлом, на который влияют внешние спекуляции.В первом квартале 2019 года цена на палладий вызывает определенные трудности из-за его быстро растущей цены.

2,6 Рутений

Рутений — драгоценный металл, аналогичный металлу палладия, но его основная цель — потребляться во всех толстопленочных чип-резисторах и резисторных цепях, производимых во всем мире. Цена на рутений резко выросла в 2018 году и остается высокой в ​​2019 году, когда его цена выросла на 275% в годовом исчислении из-за нехватки толстопленочных чип-резисторов в 2018 году — проблема, которая начала ослабевать, в то время как цена на рутений остается высокой.
Читатель должен помнить, что использование рутения для производства всех массовых толстопленочных чипов является слабым местом, которое угрожает всей высокотехнологичной экономике.

2,7 Танталит

Большая часть металлического танталита, используемого в производстве танталовых конденсаторов, в 2019 году поступает из Центральной Африки. Другие известные ресурсы танталита находятся в Австралии, Бразилии и Канаде. Основное применение танталита — это порошок металлического тантала для конденсаторов, который используется в анодах конденсаторов.Танталовые конденсаторы используются в коммуникационном сетевом оборудовании, смартфонах, автомобильной, медицинской и оборонной электронике. Танталит и танталовые руды демонстрировали неустойчивые цены в прошлом, но оставались относительно стабильными в условиях текущего дефицита на рынке.

Читатель должен знать, что уроки, извлеченные из цепочки поставок тантала, были и будут оставаться ценными, поскольку бренды OEM настаивают на прозрачности всех цепочек поставок материалов.

2.8 Серебро

Серебро используется в качестве оконечного материала для многих электронных компонентов, но в первую очередь для MLCC, в которых используются электроды из драгоценных металлов. MLCC с электродами из драгоценных металлов и серебряными выводами, в свою очередь, потребляются в высоковольтных, высокотемпературных и высоконадежных MLCC для аналогичных сегментов рынка конечного использования.

2,9 Нефть

Цены на сырую нефть представляют интерес, потому что они создают основу для многих других товаров, но также включены, потому что любые резкие колебания в ее предложении могут повлиять на промышленность пластмасс, что, в свою очередь, повлияет на сегмент пленочных диэлектрических конденсаторов.Пленочные конденсаторы потребляются как в цепях постоянного, так и переменного тока и в основном используются в энергетическом оборудовании, освещении и бытовой технике.

Руководство по упаковке материалов для поверхностного монтажа: Чип-резистор

Препятствие, которое объект оказывает на прохождение электрического тока, называется сопротивлением. Все, что конкретно создает такое препятствие, называется просто резистором. Резисторы являются самым основным и широко используемым компонентом схемных компонентов, и их качество оказывает большое влияние на стабильность работы схемы.Резисторы в основном используются для стабилизации и регулирования тока и напряжения в цепи. То есть он может уменьшать или делить напряжение, а также ограничивать, шунтировать, изолировать или фильтровать ток (выполняется вместе с конденсатором). Он также используется для согласования / регулировки амплитуды сигнала.

Резисторы — это самые основные и наиболее часто используемые электронные компоненты электронных схем. Резисторы обычно представлены буквенными обозначениями, такими как R, RN, RF, FS, PR на электрических схемах.Значение сопротивления, указанное на резисторе, является номинальным сопротивлением. Основная единица измерения сопротивления — Ом, выраженная в Ом. На практике также обычно используются тысячи киломов (кОм) и мегомов (МОм). Для справки, отношения преобразования между ними аналогичны метрической системе, а не памяти компьютера. Преобразования составляют 1 кОм = 1000 Ом и 1 МОм = 1000 кОм = 1000000 Ом (в качестве примеров).

Существует два типа резисторов, описанных ниже:

1.Страховой резистор

Плавкие резисторы также можно назвать плавкими резисторами. Плавкий резистор выполняет двойную функцию. В нормальных условиях он имеет электрические характеристики обычного резистора. Как только напряжение в цепи возрастает, ток увеличивается или какой-либо компонент поврежден, предохранительный резистор перегорает на определенный период времени. Это защищает схему от повреждений. В материнской плате компьютера в основном используются резисторы-предохранители чипового типа, которые в основном используются для питания схемы интерфейса.Предохранители в цепи обычно имеют тип микросхемы, черные исключительные, серые линейные и PTC. В схеме резистор предохранителя обозначен буквой F. Конечно, в цепи много резисторов 0 Ом, которые также служат страховкой для поддержания регулирования.

2. Резистор рядный

Рядный резистор — это комбинированный резистор, который интегрирован с дискретными резисторами, расположенными по регулярной схеме. Он также известен как встроенный резистор. Это резисторная сеть с небольшими размерами, регулярностью и высокой точностью.Он подходит для электронного оборудования и компьютерных схем. В схеме сопротивление ряда обычно выражается в RN. Основное сопротивление основной платы на основной плате — это 8-контактное сопротивление. Обычно в линии передачи данных используется подтягивающий резистор или нижний резистор.

Резистор можно маркировать двумя способами

Маркировка прямого резистора

Метод прямой маркировки означает прямую маркировку типа резистора, номинального значения сопротивления, допустимой погрешности, номинальной мощности и других параметров на поверхности резистора.Например, обозначенное сопротивление: Например, резистор может быть обозначен: «47 кОм ± 5% или 3,3 Ом». Он также может быть представлен числом и символом: 4K7 означает 4,7 кОм или 4Ω7 означает 4,7 Ом

4. Цифровая маркировка резистора

В числовом методе в основном используются три цифры, обозначающие значение сопротивления, первые две цифры представляют значащие цифры, а третья цифра указывает множитель (10 квадратов). Например, метка 472, что означает, что значение сопротивления: 47 × 10 2 = 4700 Ом.Если он обозначен как 330, это означает, что значение сопротивления составляет 33 × 10 0 = 33 Ом. Если некоторые предохранительные резисторы имеют маркировку 000, они имеют сопротивление 0 Ом.

Пытаетесь управлять своим SMT-производством?

Nex PCB может помочь.

В NexPCB у нас есть необходимые технологии и опыт для производства SMT, печатных плат и печатных плат. Мы специализируемся на сборке прототипов печатных плат Quick-Turn, сборке печатных плат в небольших объемах с поверхностным монтажом (SMT), сквозными отверстиями (THT) и смешанными компонентами.Узнайте больше о наших возможностях здесь

У нас также есть специальная команда по закупкам, которая позаботится о том, чтобы вы получили необходимые компоненты по разумным и оптимальным ценам.

Во всем, мы позаботимся о том, чтобы произвести для вас продукцию самого высокого качества путем полной проверки.

Просто нажмите кнопку ниже, чтобы сообщить нам о потребностях вашего проекта, и наша команда будет рада вам помочь!

Mini-Systems, Inc.| Лидеры в области технологий прецизионных микросхем резисторов с 1968 года

Mini-Systems, Inc. (MSI)

Mini-Systems, Inc. — лидер мирового класса в производстве прецизионных пассивных компонентов, гибридов и корпусов. Наша продукция включает толстопленочные и тонкопленочные чип-резисторы, МОП-конденсаторы, корпуса из металла / стекла, гибкие схемы на заказ с толстыми и тонкими пленками и многочиповые модули.

Глен Робертсон основал Mini-Systems, Inc. в 1968 году. Его настойчивое стремление предоставлять нашим клиентам продукцию высочайшего качества остается нашей движущей силой пять десятилетий спустя.Эта непоколебимая приверженность качеству в сочетании с обслуживанием клиентов мирового класса — вот почему к MSI обращаются, когда требуются бескомпромиссные стандарты надежности и производительности. Это достигается за счет обширного обучения сотрудников, самоотверженности и добросовестности, проявляемых каждый день каждым сотрудником.

Наши изделия американского производства используются в самых разных областях, включая медицину, космические корабли и военные.

Выберите изображение ниже, чтобы узнать больше о нашей программе обеспечения качества.

Сертификат ISO

Толстая пленка

Каталог продукции

Возможности

  • Размеры корпуса до 0201
  • Абсолютные допуски до 0,1%
  • Диапазон значений от 0,1 Ом до 100 ГОм
  • Резисторы QPL космического уровня FR — «S», в соответствии с MIL-PRF-55342
  • Ноль отказов с более чем 200 миллионами часов испытаний на срок службы
  • Резисторы с абразивной подрезкой для долговременной стабильности и надежности
  • Полная линейка продуктов, соответствующих требованиям RoHS
  • Каждый заказ проходит 100% визуальный осмотр и 100% электрические испытания
  • Доступны испытания групп A, B и C
  • Доступны испытания классов H и K
  • Менее чем 24-часовое предложение оборачивается
  • Стандартный срок поставки всего 1 неделя

Продукты

  • Высоконадежные 5-сторонние резисторы для поверхностного монтажа
  • Высоконадежные чип-резисторы с верхним контактом
  • Верхние контактные резисторы для соединений проводов или перевернутых кристаллов
  • Толстопленочные аттенюаторы типа Pi и T
  • Стандартное и нестандартное золото на керамических перемычках и стойках
  • Стандартные сети резисторов для поверхностного монтажа
  • Толстопленочные металлизированные подложки

Узнать больше >>

Тонкая пленка

Каталог продукции

Возможности

  • Размеры корпуса до 0101
  • Абсолютные допуски до 0.005%
  • TCR до ± 5 ppm / ºC
  • Отслеживание TCR до ± 2 ppm / ºC
  • Рабочие частоты до 40 ГГц
  • Высокая производительность при криогенных температурах
  • Полная линейка продуктов, соответствующих требованиям RoHS
  • Каждый заказ проходит 100% визуальный осмотр и 100% электрические испытания
  • Доступны испытания групп A, B и C
  • Доступны испытания классов H и K
  • Менее чем 24-часовое предложение оборачивается
  • Стандартный срок поставки всего 2 недели

Продукты

  • Высоконадежные чип-резисторы с верхним и задним контактами
  • Резисторы для поверхностного монтажа и перекидного чипа
  • Резисторы для СВЧ приложений
  • Аттенюаторы с малыми потерями типа «Пи» и «Т»
  • Металлизированные подложки
  • Металлизированные подложки с рисунком
  • МОП-конденсаторы
  • Пользовательские сети дистанционного управления
  • Стандартные и нестандартные резистивные сети
  • Дизайн тонкой пленки на заказ

Узнать больше >>

Электронный блок

Каталог продукции

Возможности

  • Специализируется на герметичных электронных блоках повышенной надежности между стеклом и металлом
  • Низкотемпературная и высокотемпературная пайка
  • Малогабаритные корпуса с несколькими выводами
  • Пакеты малого шага
  • Герметичность менее 10 -10 атм см3 / сек согласно MIL-STD-883, метод 1014, условие A 4
  • Соответствует или превышает требования к оценке пакета согласно MIL-PRF-38534, таблица C-VI
  • Покрытие согласно MIL-DTL-45204 по QQ-N-290 или MIL-C-26074 или AMS 2404
  • Доступен индивидуальный дизайн
  • Соответствует RoHS и DFARS

Продукты

  • Герметичные электронные блоки повышенной надежности:
    • Плоские упаковки со стеклянными стенками
    • Металлические плоские пакеты
    • Плагины
    • Крепления для монтажа на поверхность
    • Керамические квадроциклы
    • Бессвинцовые держатели микросхемы
    • Пакеты стеклянные плоские СО-8 и СО-14
  • Крышки и крышки

Узнать больше >>

Заявление об этике

Этичные методы ведения бизнеса — высший приоритет Mini-Systems, Inc.Сюда входят наши сотрудники, клиенты, поставщики и субподрядчики. Мы являемся работодателем с равными возможностями, соблюдаем все законы и постановления и защищаем интеллектуальную собственность. Чтобы сообщить о нарушениях, звоните по телефону 1-508-695-0203.

Высоковольтные чип-резисторы (серия HVC)

Версия технического описания

для печати в формате PDF

Преимущества

Наша запатентованная технология точной печати Micropen® обеспечивает превосходную точность, толстопленочные высоковольтные резисторы для поверхностного монтажа.Резисторы Ohmcraft с микроперфорацией и змеевидным рисунком обеспечивают превосходные электрические характеристики:

  • Номинальное напряжение до 5000 В
  • Значения сопротивления до 50 ГОм

Электрические характеристики

Непрерывное максимальное приложенное напряжение не может превышать максимальную номинальную мощность и зависит от величины сопротивления.
Диапазон значений зависит от размера корпуса.
Стандартные размеры корпуса: 0402, 0403, 0502, 0504, 0603, 0805, 1004, 1005, 1206, 1210, 1505, 2010, 2208, 2510, 2512, 3512, 4020, 5020.
По вопросам нестандартных размеров и конфигураций обращайтесь на завод .

Как заказать

HVC

+

+

+

+

+

Тип

Размер корпуса

TCR

Значение

Допуск

Прекращение

Высоковольтные микросхемы

См. Таблицу размеров.

Возможны нестандартные размеры ящиков.
Проконсультируйтесь с заводом-изготовителем.

E

± 25 частей на миллион / ° C

H

± 50 частей на миллион / ° C

К

± 100 частей на миллион / ° C

л

± 200 частей на миллион / ° C

Значение сопротивления выражается четырехзначным числом, где первые три числа являются значащим значением, а четвертое число — количеством нулей.

Б

± 0,1%

К

± 0,25%

Д

± 0,5%

Ф.

± 1.0%

г

± 2,0%

Дж

± 5,0%

К

± 10%

л

± 20%

т

Паяемая матовая олово Sn99.9 на никелевом барьере, RoHS

Б

Паяемый припой Sn63Pb37 поверх никелевого барьера

Z

Паяемое олово с одной поверхностью Sn99.9 на никелевом барьере, RoHS

S

Паяемая одинарная поверхность Sn63Pb37, флип-чип

г

Золотая проволока для скрепления, Au, RoHS

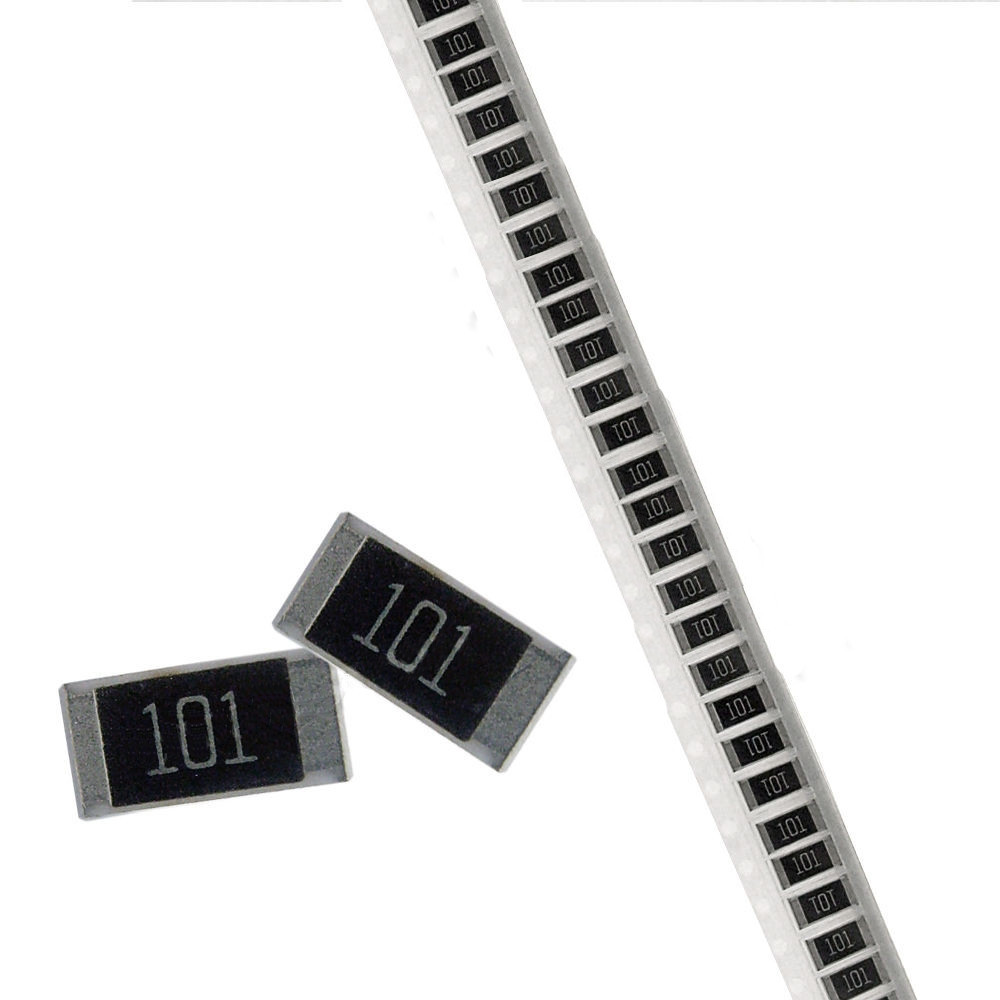

Варианты упаковки: навалом, лентой и катушкой или плоской упаковкой

Размеры микросхемы

Круглый
Концевые заделки B и T

Связываемые
Концевые заделки G, Z и S

Другие доступные размеры ящиков: 0403, 0502, 0504, 1004, 1005, 1210, 1505, 2208, 2510 и нестандартный.Проконсультируйтесь с заводом-изготовителем.

Типовые рабочие характеристики

Тест

Максимальный ΔR

Кратковременная перегрузка

0,1%

Срок службы

0.1%

Температурный цикл

0,1%

Влагостойкость

0,1%

Ударная

0,05%

Вибрация

0.05%

Выдерживаемое напряжение диэлектрика

0,05%

Устойчивость к нагреву при пайке

0,05%

Параметр

Типовой

Рабочая температура

от -55 ° C до 150 ° C

TCR

измеряется от 25 ° C до 75 ° C

Возможность импульса

Номинальная мощность 10X
для импульсных приложений проконсультируйтесь с заводом-изготовителем

Значение сопротивления

Измерено при 100 В
для специальных испытательных напряжений проконсультируйтесь с заводом-изготовителем

Материальная конструкция

Характеристики ленты и катушки

Резистивный элемент

Толстая пленка

Подложка

96% глинозем

Инкапсуляция

Эпоксидная

Прекращение

Олово поверх никелевой перегородки, свинцовый припой над никелевой перегородкой или золото

Пользовательские конфигурации доступны по запросу

Пожалуйста, проконсультируйтесь с нашими квалифицированными специалистами по продажам, чтобы подобрать индивидуальные детали для удовлетворения ваших потребностей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
