Тройная розетка в один подрозетник: установка и подключение

Во время капитального ремонта квартиры выполняются и электромонтажные работы по заранее составленной схеме. Как правило, они включают в себя замену проводки в том числе и электроустановочных изделий. Среди разных модификаций этих устройств спросом пользуется тройная розетка установленная в один подрозетник, обеспечивающая подключение на одном участке сразу нескольких единиц бытовой техники. Нередко замена одинарных розеток производится вне общего ремонта и вполне может быть выполнена собственными силами.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

  • Надежные и безопасные крепления.
  • Не требуется прокладывать дополнительные провода.
  • Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
  • Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
  • Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

  • Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
  • Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
  • Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Основные разновидности и конструкции

Конструктивные решения современных розеток ограничены определенными технологическими рамками. Однако эти изделия выпускаются в широком ассортименте, представленном различными моделями и модификациями.

Любая тройная розетка в один подрозетник конструктивно выпускается в двух основных вариантах. В первом случае используется общий каркас, закрытый единой крышкой, а во втором – общий корпус-крышка прикрывает три розетки, разнесенные отдельно. Среди подобных конструкций повышенным спросом пользуются изделия с выключателями, существенно повышающие функциональность сети в данном месте расположения.

Такие выключатели служат для отключения участка цепи, если блок не используется в течение длительного времени. Такая мера полностью исключает короткие замыкания и другие негативные явления в отсутствие хозяев.

Современные розетки оборудуются дополнительным контактом для подключения заземляющего провода. Наиболее качественные изделия у зарубежных производителей, способные выдерживать нагрузки до 15 ампер.

Три отдельные точки подключения с общим креплением требуют сверления дополнительных отверстий. Однако с точки зрения эксплуатации такие изделия считаются более удобными.

Тройной розеточный блок относится к наиболее простому и экономичному варианту. Для его монтажа достаточно одного посадочного отверстия. Несмотря на рост нагрузки для провода, этот способ имеет свои достоинства. Единый блок занимает минимальную площадь стены, а качественное изделие по своим параметрам не уступает раздельным устройствам. Однако данный тип розеток существенно ограничен техническими рамками.

Рыночные продавцы могут подсунуть изделия с некачественными контактами, которые быстро придут в негодность. Поэтому при покупке нужно проверять розетку, чтобы контакты были из латуни, сердечник – из керамики, а крышка – из качественного негорючего пластика.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Разметка выполняется на стене простым карандашом или маркером. Ровная горизонтальная линия отмечается с помощью уровня. После отметки первого центра откладываются метки для других розеток и горизонталь оказывается пересеченной вертикальными линиями.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Установка подрозетника

После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.

В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.

Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.

Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.

Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.

Разводка проводов

После установки подрозетников концы проводов оказываются выведенными наружу, и можно переходить к подключению розеток.

Как правило к тройному подрозетнику подводится общий кабель, который далее расходится к розеткам, путем их последовательного соединения шлейфом. Данный способ считается у многих электриков наиболее оптимальным и экономичным.

Однако подключение розеток методом шлейфа запрещается Правилами устройства электроустановок. Данный способ заключается в соединении соседних клемм перемычками, сделанными из кусков кабеля. Фазные, нулевые и заземляющие клеммы последовательно соединяются между собой. Запреты ПУЭ на такое подключение связаны с разрывом нулевого защитного проводника.

Поэтому, чтобы нормы и правила соблюдались, подключение розеток следует выполнять с помощью отдельных линий. Например, для того чтобы создать общий заземляющий провод, готовятся три отрезка кабеля, которые будут соединяться между собой с помощью опрессовки. Таким образом, каждая розетка окажется подключенной к отдельному ответвлению заземления. Получившиеся соединительные узлы легко помещаются в монтажную коробку.

Фазный и нулевой проводники подключаются через перемычки, то есть, шлейфом. В этом случае ПУЭ не делает каких-то ограничений, поскольку заземляющий провод подключен отдельно к каждой розетке. По такому принципу подключается не только трех-, но и четырехместная электрическая розетка.

После всех подключений тройной розетки, она устанавливается на свое место и закрывается общей декоративной панелью. Если все установлено правильно, то панель должна стоять точно в горизонтальной плоскости.

Техника безопасности при выполнении монтажных работ

Как и любые другие электромонтажные работы, установка розеток требует неукоснительного соблюдения правил техники безопасности:

  • Перед началом работ необходимо обесточить домашнюю сеть, полностью отключить электричество и лично убедиться в этом. При необходимости отсутствие тока можно проверить индикаторной отверткой.
  • Необходимо заранее приготовить инструмент, убедиться, что рукоятки защищены изоляцией, которая должна быть целой и не нарушенной.
  • При работе со слишком длинными проводами, кабель нужно постепенно помещать в стену, а для удобства монтажа его рекомендуется отрезать на нужную длину.
  • В случае наращивания проводов все соединения осуществляются методом пайки. Скручивание в таких случаях не допускается.
  • Устанавливаемая розетка должна плотно заходить на свое посадочное место.
  • Устанавливаемые компоненты электропроводки должны обладать всеми необходимыми параметрами и техническими характеристиками, соответствовать силе тока и номинальной мощности данной сети.

Соблюдение этих Правил обеспечивает максимальную безопасность и высокое качество работ, исключает случаи травматизма и других негативных явлений.

Выбираем подходящий блок розеток: 2 вида


Установка блока розеток: главные варианты

По конструкции розеточный блок отличается от обычной розетки, только в количестве разъемов, в которые можно подключать приборы.

Состоит такой блок из пластикового корпуса и внутренней части, которая представлена контактами и клеммами, к которым закреплены пружины для вилок. Многие современные блоки имеют еще заземляющие контакты, которые повышают безопасность системы и снижают напряжение в блоке от подключенных приборов. Розеточные блоки могут быть 2х видов.

А именно:

  1. Блоки для открытой проводки. Они монтируются на стену с помощью специального розеточного крепления, которое по форме напоминает пластину.
  2. Блоки для скрытой проводки. Они монтируются в стену, тот же стакан что и обычная розетка.

Также есть еще много других разновидностей розеточных блоков.

Самый практичный из таких блоков – это выдвижной блок.

Такие блоки с легкостью можно вмонтировать в столешницу или в шкаф. Они выдвигаются в необходимом количестве для использования. Такой блок выполняет такие же функции, как и блоки настенного типа.

Какие еще розетки вы можете собрать и подключить для своей кухни?

Это может быть:

  • Тройная;
  • Две в рамке;
  • Трехместные;
  • Четверная;
  • Внутренняя розетка с центрами имеющая гнезда.

Все это отлично дополнит один выключатель или несколько. Установка при достаточном опыте не займет много времени, главное произвести правильное соединение, которое вместится в подрозетник.

Если вы знаете, как правильно соединить всю конструкцию между собой и подсоединить ее к проводам, то большая часть работы уже сделана.

Блоки розеток в основном устанавливают на кухне. Располагают их за рабочим столом, на высоте 10ти см от поверхности стола или внутри кухонного гарнитура на высоте 50см от пола. Такие блоки практичны, если вы используете мощные приборы в количестве больше чем 3 штуки, к примеру, вытяжку, мультиварку и холодильник.

В других помещениях их тоже используют, к примеру, для подключения компьютера и телевизора в одно время.

Так же блоки розеток могут применяться для ванных комнат, но при этом необходимо приобретать блоки с влагостойким корпусом. Устанавливают их в этих ситуациях на расстояние не мене 50см от подачи воды.

Тройная розетка: как подключить

Подключение блока розеток из 3х штук, выполняется способом шлейфа. Такой способ предполагает подключение всех трех групп блока к одной линии питания. Создание линий шлейфа рассчитано на подключение приборов мощностью не более16 ампер в сумме.

В наши дни подключение блока розеток выполняется комбинированием, в основе такого комбинирования лежит параллельная схема.

Такой способ подключения активно используется в странах Европы, а у нас он применяется для обеспечения отдельной мощной линии для потребителей.

Такая линия как параллельная предполагает в себе подключение двух отдельных кабелей от распределительного щитка.

А именно:

  • Один кабель направляют в виде шлейфа и запитывают 4 розетки из блока из 5ти разъемов;
  • Другой кабель подводят отдельно к 5му разъему розеточной группы, которая будет использоваться для боле мощных приборов.

Такой способ отлично подходит для использования, так как 5я отдельная точка не зависима от всех остальных, которые расположены рядом.

Основным недостатком такой схемы подключения является увеличенный расход кабеля и затраты на работы электрика.

Обычный способ подключения блока розеток и шлейфовый способ может быть как закрытого типа, так и открытого. Скрытый способ предполагает выдалбливать в стене канал для прокладки кабеля, а открытый способ выполняется прокладкой кабелей на поверхности стены.

Как подключить тройную розетку: подготовительные работы

Способ монтажа проводки полностью зависит от материала, из которого изготовлено строение. Стены здания могут быть монолитными бетонными, кирпичными или же возведены из дерева.

Так же способ монтажа зависит от ваших планов, то есть планируете вы долбить стену или же вы проведете проводку по поверхности стены.

При начале монтажных работ первое, что необходимо сделать – это отключить питание на том участке, где будут проводиться работы. В домах старого типа, не установлены автоматы на каждую из комнат, так что в этом случае необходимо выкрутить пробки. Для выполнения работ вам так же необходим некоторый материал и инструмент.

А именно:

  • Провода для перемычек, планка для крепления блока и сам блок;
  • Кабель для прокладки проводки к месту, где будет находиться блок, банки для розетки и соединяющие блоки;
  • Алебастр и шпаклевка;
  • Перфоратор, который в комплекте имеет бурильную коронку D 70;
  • Рулетка строительная линейка и маркер для отметок;
  • Строительный уровень и электромонтажный набор инструмента; шпатель и емкость для изготовления раствора.

Остановка выбора, на каком- то блоке розеток, должна основываться на качестве изделия и на возможности подключения отдельного проводника.

Коронку для перфоратора необходимо выбирать, отталкиваясь от материала из которого построена стена. Насадки для работы по бетону и, к примеру по гипсу отличаются параметрами по эксплуатации и конечно по стоимости.

Монтаж электрической части: как собрать розетку

Вся работа, которая будет проводиться с напряжением или возле кабелей, должна начинаться с отключения питания на этом участке. Такого правила стоит придерживаться не только начинающему мастеру, но и настоящему профессионалу.

Монтажные работы по проведению проводки необходимо выполнять в таком порядке:

  • В канал, который вы сделали для кабеля, необходимо проложить провод, один из концов кабеля должен быть выведен к распределительному щитку, а другой к установленной банке для розетки;
  • Далее разбираем блок розеток и отделяем лицевую панель и ослабляем болты, которые предназначены для прижимания контактов кабеля;
  • Между всеми контактами разъемов устанавливаем перемычки, то есть белые проводки устанавливаем на все фазы поочередности и таким же способом устанавливаем сини проводки на нулевые разъемы;
  • Часть для подключения блока подключаем к проводке и помещаем ее в банку для розетки и соответственно фиксируем блок в банке;
  • Далее выполняем коммуникации в разделительном щитке и подключаем провод, но не забываем изолировать места подключения;
  • Включаем подачу напряжения и индикатором проверяем работоспособность розеточного блока;
  • Если все работает, то устанавливаем лицевую часть блока на свое место и проверяем функционирование всех разъемов с помощью любого бытового прибора.

После этого завершаем прокладку проводки заделыванием штробы в стене и закрываем крышкой распределительную коробку. Так как мы использовали для подключения всех разъемов перемычки, то это получился шлейф.

Установка розеток в блок-хаус (видео)

Выполнение монтажа блока розеток, немного сложней, чем установка обычной розетки. Если выполнять работы аккуратно и внимательно, то на подключения блока способен любой человек. Но все, же если вы не владеете элементарными навыками в электрике, то лучше обратиться к тому, кто сделает всю работу на высшем уровне и с гарантией или просто обратиться к своим друзьям, которые всегда смогут помочь.

Как установить и подключить розетку к существующей электропроводке


У вас возникла потребность в дополнительных розетках, а капитальный ремонт пока не планируется? Стоимость вызова профессионального электрика высока, а дешевым мастерам вы не доверяете и хотите решить проблему своими силами?

Перспектива страдать без жизненно необходимой электроточки ближайшие годы в ожидании ремонта совсем не привлекает, ведь верно? Но без должного опыта вам сложно сходу разобраться, как из одной розетки сделать две и с чего начинать?

Мы подскажем, как можно решить эту проблему самостоятельно, не прибегая к вызову электрика, — в статье приведены популярные способы установки дополнительной розетки от уже существующей. Рассмотрены необходимые для монтажа инструменты и соответствующие расходные материалы, что могут пригодиться в процессе электромонтажных работ.

Варианты монтажа дополнительной розетки сопровождаются наглядными фотографиями и содержательными видеорекомендациями.

Плюсы и минусы тройных розеток

Количество бытовых приборов в современных квартирах постоянно возрастает. Это происходит с такой скоростью, что количество установленных розеток не обеспечивает растущие потребности, особенно, если она одна вынуждена обеспечивать большой участок. В связи с этим хозяева квартир устанавливают блоки из трех и более розеток.

Чаще всего это происходит на кухне, где не всегда возможно пользоваться удлинителем, а потребность в одновременном использовании нескольких устройств возникает довольно часто.

Тройные розетки приобрели популярность, благодаря нескольким преимуществам:

  • Надежные и безопасные крепления.
  • Не требуется прокладывать дополнительные провода.
  • Возможность быстрого перехода с одинарных розеток на тройные с одновременным улучшением общей функциональности домашней электросети.
  • Легкий и быстрый ремонт при возникновении каких-либо неисправностей.
  • Простой монтаж, удобная эксплуатация, сравнительно низкая стоимость.

Однако, несмотря на очевидные плюсы, большинство людей предпочитают устанавливать в одном месте несколько отдельных розеток, нежели пользоваться единым блоком. В первую очередь это связано со специфическими недостатками, характерными для таких изделий.

Среди недостатков можно отметить следующие:

  • Механическая нагрузка на розетку существенно возрастает. Постепенно она начнет разрушаться и придет в аварийное состояние. Это вызовет определенные негативные процессы, вплоть до коротких замыканий.
  • Возрастание электрической нагрузки, поскольку тройная розетка сама по себе предназначена для включения нескольких устройств. Если не учитывается допустимая нагрузка, то из строя выйдет не только установочное изделие, но и электропроводка.
  • Значительные габаритные размеры увеличивают риск механических повреждений. Этим особенно страдает четверная розетка, а также блоки с еще большим количеством секций.

Тем не менее, при нормальных расчетах нагрузки, сделанных с определенным запасом, тройной блок розеток будет прекрасно справляться со своими функциями, создавая более удобные и комфортные условия при пользовании бытовыми электроприборами.

Существующие способы подключения

Розетки в количестве больше двух штук соединяются тремя способами: последовательно, параллельно и смешанно. Электрики используют другие термины – звездой (для первого варианта), шлейфом (для второго). Прежде чем выбрать один из методов, необходимо выяснить плюсы и минусы каждого, и выбрать подходящий для конкретной квартиры.

Если в помещении проведена электрика, важно учитывать способ разводки кабелей и общую доступную мощность. Новые могут превысить предел, провод придется тянуть от щитка

Параллельное подключение

Суть метода – подключение розеток в одном распределительном блоке, на который приходится вся нагрузка при включении электрооборудования. От общедомового щитка к распредкоробке протягивают кабель, от него тянут разводку на каждую точку питания (провода отдельные).

Плюсом способа является независимая работа каждой точки питания и выключателя. Если одно устройство перегорит, другие продолжат работу. Но если основной провод придет в негодность, напряжение пропадет полностью. В такой ситуации проще найти разрыв и устранить неисправность.

Последовательное соединение

Подключение шлейфом означает последовательный переход от первой розетки к следующей. Вместо скруток проводов используются контакты устройств. На первый механизм подключают фазовый и нулевой кабели, потом на следующий и последовательно до последнего.

Способ «чистом виде» используют редко. Например, если нужно поставить дополнительную розетку или выключатель или переставить одно из устройств на некоторое расстояние. Во второй ситуации старую точку доступа оставляют, от нее проводят к новому месту – так меньше придется штробить стены.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

  1. К распределительной коробке от общедомового щитка подводят центральный кабель.
  2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
  3. Выбранная розетка подключается от кабеля распредкоробки.
  4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Блочная сборка подрозетников и розеток

Тройной блок розеток, соответствующий всем необходимым требованиям, не так-то легко найти даже при всём разнообразии современного рынка электротоваров. Кроме того, цена изделия может оказаться необоснованно завышенной. В таких случаях электрики пользуются стандартными одиночными розетками, собирая их в общий блок нужного размера. То есть, для сборки тройной розетки потребуется три обычных изделия.

Как правило, это стандартные розетки, рассчитанные на номинальный ток в 16 ампер. Воспользоваться придется лишь их внутренними частями – сердцевинами и каркасом. Соединение в одно целое выполняется с помощью накладной рамки с тремя соразмерными отверстиями.

Перед началом установки необходимо выбрать место для монтажа. Обычно розетки по европейскому стандарту закрепляются на высоте 20-40 см от уровня пола. Таким образом, не нарушается интерьер и обеспечивается электробезопасность.

Нужно заранее рассчитать силу тока, поскольку каждый элемент сети соответствует определенному рабочему току. Если не выполнить это условие, то безопасная эксплуатация в дальнейшем вовсе не гарантирована. Под действием перегрузок наступает перегрев не только розеток, но и проводов. Поэтому сечение проводников тоже должно быть рассчитано на определенную нагрузку. Минимальное сечение для медного провода составляет 1,5 мм2, а для алюминиевого – 2,5 мм2.

Почему заземление шлейфом запрещено

Электробезопасность один из главных вопросов, который приходится рассматривать при создании и эксплуатации электрических сетей. Меры, направленные на снижение риска возгораний или поражения человека электрическим током увеличивают стоимость современных электросетей, усложняют проведение электромонтажных работ, однако это достойная плата за главное условие – электробезопасность. Согласно стандартам, применяемым ныне в строительстве, минимизация вероятности поражения электрическим током от случайного пробоя на корпус электроприбора обеспечивается защитным заземлением. Именно поэтому современные электрические розетки оснащены третьим контактом, позволяющим посредством нулевых защитных проводников подключать корпуса защищаемых приборов к контуру заземления. Использование трехжильных кабелей состоящих из фазных проводников, нулевых проводов и «земляной» жилы кабеля усложняет:

  • проведение электромонтажных работ;
  • процедуру подключения розеток;

но самое главное обеспечивает электробезопасность сети.

Опасность подключения розеток шлейфом

В настоящий момент не утихают споры в отношении того каким образом подключать электрические розетки:

  • звездой, когда к каждой из них от распределительного щита подводится отдельная линия;
  • шлейфом, в этом случае на отдельную линию параллельно устанавливается группа розеток (при этом соединение каждого из контактов розетки, в том числе защитный ноль, получается последовательным с аналогичным контактом остальных розеток).

Решение спора подсказывают правила установки электрооборудования (ПУЭ) пунктом 1.7.144 запрещающие соединение защитных проводников шлейфом, тем не менее, стремление сэкономить на дорогостоящем кабеле и монтажных работах толкает многих электриков на их нарушение. Так в чем же опасность? Почему ПУЭ так бескомпромиссны в отношении подключения шлейфом?

Это вопрос безопасности. Когда контакты розеток подключены непосредственно к распределительному щиту обрыв защитного провода, обеспечивающего контакт корпуса прибора и общей шины PE, угрожает только этой розетке. При соединении группы розеток шлейфом, заземляющий проводник подводится к ближайшей в группе розетке, затем ко второй и так далее, а в качестве транзитного контакта используется зачастую винтовые клеммы розеток.

Надежность такого соединения доверия не внушает, со временем оно может ослабевать и контакт с подводящим PE проводником нарушаться. В случае, когда контакт с PE проводником нарушается на ближайшей к щиту розетке:

  • исчезает защита всех розеток группы;
  • при пробое на корпус одного из включенных приборов, напряжение прикосновения появляется на корпусах всех приборов включенных в розетки группы.

Это значительно увеличивает угрозу поражения электрическим током, поэтому подключение защитных нулевых проводников недопустимо.

Так можно подключать розетки шлейфом или нет, и если да, как это сделать? Решение все же имеется, правда его скорее следует называть параллельным. В рассматриваемом пункте ПУЭ речь идет о заземляющем проводнике, поэтому параллельно соединяют жилы кабеля идущего к щитку и ко всем розеткам (фазный и нулевой), при этом суммарный ток нагрузок шлейфа должен соответствовать сечению жил кабеля. Кроме того следует позаботиться о качестве их соединения. Для этого ни в коем случае не использовать контакты розетки, контакты проводов лучше опрессовать гильзами и изолировать термоусадочной трубкой. Все соединения можно делать в распределительных коробках, а лучше использовать подрозетники увеличенной глубины.

При подключении к PE проводнику следует делать отвод от последнего, ни в коем случае не нарушая целостности его токопроводящей жилы, с аналогичной опрессовкой и изоляцией. Это обеспечит надежное соединения розеток с шиной РЕ, но самое главное нисколько не противоречит ПУЭ.

Выключатель нагрузки представляет собой обыкновенный модульный выключатель, выполненный в корпусе аналогичном автоматическому выключателю и производящий коммутацию электрических линий вручную.

По своему назначению электромагнитные пускатели делятся на обычные и реверсивные. В конструкции реверсивных магнитных пускателей заложено два обычных (в спаренном корпусе) с взаимной блокировкой друг друга, исключающей их одновременное включение и обеспечивающей электрическую блокировку.

Тройная розетка: подготовка к установке

Установка тройной розетки имеет свою специфику в зависимости от скрытой или открытой прокладки проводов. Скрытая или внутренняя проводка требует более тщательной и длительной подготовки. В первую очередь следует уточнить способность изделия выдерживать тройные нагрузки. В противном случае, в результате перегрева придется менять сгоревшие провода.

Место монтажа также размечается заранее, соблюдая общий уровень для будущих компонентов розетки. Высота от пола соблюдается такая же, как для одиночных устройств.

Центры розеток отмечаются таким же образом, размеры откладываются вправо и влево от центрального изделия. В некоторых случаях разметка может начинаться от крайнего прибора.

По-возможности, чтобы не прокладывать новую проводку, тройную розетку рекомендуется устанавливать на месте одинарного прибора. Если же провода все равно нужно прокладывать, места их расположения отмечаются горизонтальными и вертикальными линиями, а затем переносятся на схему домашней электропроводки.

Установка подрозетника

После выполнения разметки можно приступать к непосредственной установке тройного подрозетника. Данная операция выполняется в несколько этапов.

В самом начале в стенах высверливаются посадочные места или отверстия для монтажных коробок. Для этого потребуется перфоратор и специальная алмазная коронка по бетону. Коронки имеют разные размеры, что дает возможность сверлить отверстия под любые диаметры подрозетников. По окончании работ остатки материала стен убираются зубилом. Отверстия в гипсокартоне делаются другими типами насадок, при их отсутствии применяется канцелярский нож.

Питающему кабелю, подводимому к отверстию, требуется отдельная штроба. Ее толщина зависит от диаметра кабеля, наличия или отсутствия гофрированных трубок.

Тройной подрозетник в готовом отверстии следует надежно зафиксировать, чтобы в процессе эксплуатации розетки держались на своем месте. С этой целью на заднюю и боковые стенки монтажной коробки наносится алебастр или другая строительная смесь. Количество смеси нужно рассчитать, как можно точнее, иначе излишки будут выпирать наружу, а недостаток раствора не даст нужной фиксации.

Коробка с нанесенным раствором вставляется в отверстие и выравнивается по горизонтали. Блок нужно некоторое время удерживать в этом положении, пока не застынет раствор. При этом крепежные винты должны располагаться точно по горизонтали и по вертикали.

Как подключить одноклавишный выключатель от розетки

Вариант классический: общая нулевая шина от распределительной коробки заводится на световую точку.

По тому же кабельному каналу заходит заземление (при его использовании). А вот фазный провод напрямую к осветительному прибору не идет. Одноклавишный выключатель (находясь в одном корпусе с розеткой) разрывает цепь между фазным контактом в подрозетнике и светоточкой. Довольно распространенная схема.

Еще одно применение такого модуля — отключаемая розетка. Допустим, у вас есть электроприбор, который следует выключать на ночь, или при выходе из помещения. Это может быть роутер, раздающий Wi-Fi. Сам блок располагается высоко, не всегда можно воспользоваться штатной кнопкой питания. Щелкнув клавишей выключателя, вы обесточите оборудование, не трогая автомат в распределительном щитке. Или напротив: прибор надо запитать при определенных условиях. Например, питание сигнализации.

В этом случае, фазный провод внутри блока просто размыкается выключателем, а подключение силовой проводки осуществляется, как на обычную розетку.

преимущества перед одинарной, особенности подключения варианта «внутренняя»

Какое разнообразие электрических приборов в магазинах! Кажется, все необходимо. Однако, придя домой, обнаруживается, что подключать уже и некуда. И снова в магазин за тройником или удлинителем. А потом недовольство: то провода под ногами, то не смотрится тот же самый тройник. Вот тогда и появляется желание — чтобы и мест подключения хватало, и смотрелись они. Раз есть спрос, есть и предложение. Промышленность давно уже выпускает двойные и тройные розетки.

Выбор розетки

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

  1. с лепестковыми контактами;
  2. с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

  1. из керамики;
  2. из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Если поставить в ряд три одинарные розетки — смотреться не будут, нужна законченная композиция.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Определение места установки

Где поставить блок розеток? Учитывается и удобство, и эстетика, и безопасность. Но необходимо учитывать и правила безопасности и технической эксплуатации. Если смотреть на европейские стандарты, то расстояние между полом и таким блоком должно составлять 20−40 см, по советским — 100−120 см. Возможно, место будет зависеть и от способа установки. А она бывает:

  • наружная;
  • внутренняя.

Наружная используется в старых постройках, в производственных, нежилых помещениях. Производится непосредственно на стену. Кабель или провода укладываются в лоток из негорючего материала.

В новых домах и в помещениях после ремонта, как правило, устанавливается внутренняя или скрыта проводка, как и розетки с выключателями. В любом случае провода от распределительной коробки до розетки должны прокладываться строго вертикально или горизонтально. Это необходимо учитывать при выборе места, чтобы потом не пришлось огибать препятствия.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

  1. с одним подрозетником;
  2. с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра — лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться — провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Подключение розетки

Прежде чем устанавливать подрозетник, высверливается в корпусе отверстие под провод (кабель). Если их три, то в каждом из них. После этого крепим его к стене. Закрепив один край, проверьте уровень. Если одна розетка стоит криво, это мало заметно, но если тройная — сразу бросается в глаза. Прикрутите розетки и переходите к проводу.

Перед тем, как закрепить кабель, прозвоните все его жилы и промаркируйте их. В некоторых кабелях изоляция каждой жилы окрашена в свой цвет. Если используются провода — маркировка не нужна, но прозвонить обязательно. После этого уложите их в канавку и закрепите. Тот конец, который будет подсоединяться к сети, вымерьте так, чтобы его хватило завести в коробку и соединить. Не забывайте про правило — всегда оставлять запас, пусть лучше больше, чем не хватит. С сетью пока не соединяйте.

Второй конец заведите в подрозетник и соедините с клемами розетки. Проверьте целостность проводов и правильное подсоединение. Это можно сделать следующим образом. Делается перемычка из оголенного провода и вставляется в розетку, затем прозванивается эту цепь. То же самое проделывается со второй и третьей. Отдельно подсоединяется заземление, если его нет придется сделать самому.

Осталось заштукатурить провода и подрозетник. Если отверстия под провода очень большие, их необходимо заделать, чтобы штукатурка не попала внутрь. После высыхания штукатурки заделайте стену и закройте тройную розетку. Осталось разобраться, как подключить тройную розетку к сети. Подключение может быть двух видов:

  1. к уже имеющейся коробке, например, меняем одиночную розетку на тройную;
  2. непосредственно к центральной линии.

Соединение в коробке

В первую очередь полностью обесточьте квартиру. Ни в коем случае не пытайтесь работать под напряжением! Вскройте коробку и осмотрите соединения. Если они замотаны изолентой — размотайте, надеты колпачки — снимите. Делается это для того, чтобы обеспечить доступ к токопроводящим элементам. Заодно примерьте, поместятся ли провода в коробке?

Проверьте оголенные провода в коробке, чтобы они не соприкасались и подайте напряжение. Дальше надо будет определить, где расположена фаза — проводник, по которому приходит ток. Воспользоваться можно индикатором или прибором, измеряющим напряжение. С индикатором все понятно: коснитесь токопроводящего элемента, если появился световой сигнал — это фаза.

Другое дело с прибором. Так как измеряется переменный ток, нельзя понять, где находится фаза, а где ноль. Поэтому в качестве ноля используется сам человек. Берется щуп прибора в одну руку, а другой касается поочередно всех соединений. Бояться не надо: ток, проходящий по цепи, будет настолько мал, что его не почувствует самый чувствительный человек. Но для этого подключенная шкала измеряемого напряжения на приборе должна быть не менее 250 вольт.

При нахождении в коробке более двух точек соединения необходимо убедиться, что найденное фазное соединение относится к центральной линии.

Соедините фазу с тремя очищенными от изоляции жилами, которые идут к контактам трех розеток. Другие три, подключенные к другим контактам розетки, соедините с нолем — это другой провод центральной линии.

Подсоединение к линии

Для подключения к центральной линии заранее купите распределительную коробку. Обесточьте квартиру, разрежьте провод центральной линии, установите коробку, зачистите провода центральной линии и от розетки, все это заведите в коробку. Жилы с первых контактов розетки подсоедиите к одному проводнику линии, жилы других контактов розетки подключите к другому проводнику. Землю подсоедините к заземлителю.

схема подключения. ⋆ Руководство электрика

Содержание статьи

Как подключить розетку.

Нашу жизнь просто невозможно представить без электрических приборов. Большое количество бытовой техники уверенно вошло в наши квартиры, чтобы облегчить домашнюю работу и информационное пространство. Поэтому всё чаще требуется установка новой розетки для подключения различных электроприборов.

Какие правила нужно соблюдать при монтаже электрической розетки, как правильно подключить одинарную и двойную розетки, какие инструменты понадобятся и другие нюансы мы расскажем в этой статье.

Рис.1 — визуальная схема подключения розетки

При выполнении работ по подключению розетки необходимо:
1. Перед электромонтажными работами обязательно нужно обесточить проводку на вводе в дом или квартиру.
2. Внимательно изучите прилагаемую инструкцию к изделию и следуйте её указаниям.
Не игнорируйте данные рекомендации, т.к. это может спасти вам жизнь.

Подготовка к подключению розетки.

Чтобы подключить самостоятельно розетку к электрической сети нужно подготовить следующее:

  • определиться с выбором типа розетки и приобрести её;
  • проложить провод к месту расположения будущего разъёма электросети;
  • подготовить необходимый для монтажных работ инструмент;
  • выполнить пошаговую инструкцию, которая описана ниже.

Сегодня в магазинах представлен широкий выбор разнообразных розеток для любых помещений, в различном исполнении:

  • наружные;
  • внутренние;
  • одинарные, двойные, тройные и т.д.;

Больших отличий при подключении того или иного вида розеток нет. Разница лишь в способах их установок.

Рис.2 — исполнение розеток

Подрозетники – это коробки, изготовленные из пластмассы или материала не проводящего ток и стойкого к воспламенению. Для его установки требуется наличие ниши в стене.

Закреплять подрозетник необходимо очень прочно, чтобы розетка вместе с ним не вывалилась из места установки.
Это правило нужно обязательно учесть, т.к. многие не выключают приборы из сети, взявшись за вилку, а тянут её из розетки за шнур.

Рис.3 — подрозетники

Как подключить розетку самостоятельно.

Никаких особых навыков, чтобы правильно подключить электро розетку, не нужно. Всё делается достаточно легко, просто следуйте нашим рекомендациям.

Итак, как правило, для подключения имеется три провода:

Обратите внимание, что заземляющий провод может отсутствовать, если при монтаже электропроводки его не прокладывали. Это не повлияет на работу электроприборов, но для обеспечения безопасности данный проводник должен быть установлен.

На всех розетках нанесены специальные символы, которые указаны выше (фазный провод, нулевой провод, заземление), поэтому вы точно не ошибётесь. В принципе, никакой разницы нет, если при подключении розетки вы поменяете местами фазный и нулевой провода — на работу электроприборов это не повлияет. Главное запомните, что заземляющий провод подключается к металлическому корпусу розетки.

На рисунке 4 вы можете видеть, как правильно подключить провода к розетке. Ничего сложного, просто следуйте обозначениям на корпусе.

Рис.4 — подключение розетки.

А на рисунке 5 представлена схема подключения розетки с заземлением. Напомним, что при отсутствии заземляющего проводника, ничего при подключении не меняется, за исключением заземлителя.

Рис.5 — схема подключения розетки.

Как подключить двойную розетку.

Процесс подключения двойной розетки аналогичен подключению одинарной. То есть, необходимо правильно подцепить провода:

Разница заключается лишь в том, что необходимо провести шлейф от одной розетки к другой.

Провода ко второй розетке необходимо подключать тем же образом, что и к первой, ошибиться здесь не реально.

На рисунке 6 представлена схема подключения розетки с заземлением. Если необходимо подключить двойную розетку без заземления, то просто не задействуется заземляющий проводник.

Рис.6 — схема подключения двойной розетки.

Если же вам нужно подключить тройную розетку, либо четверную и т.д., то действуйте совершенно также, как и при подключении двойной розетки, то есть прокладыванием шлейфа проводов к каждой последующей розетки.

1. Шлейф — отрезок провода, соединяющий параллельно или последовательно несколько электроприборов.

Розетки и выключатели

Инструменты

Электроинструменты

Станки и оборудование

Измерительные инструменты

Пневмоинструменты

Оборудование для чистки и уборки

Ключи и отвёртки

Строительные ручные инструменты

Слесарные и столярные инструменты

Шарнирно-губцевый инструмент, кусачки

Резьбонарезные инструменты

Крепёж и метизы

Круги, диски для электроинструментов

Оснастка для сверления

Оснастка для строгания и пиления

Спецоснастка

Запчасти и аксессуары к электроинструменту и станкам

Хранение инструментов

Сад и огород

Уход за растениями

Садовая мебель

Растения

Поливочный инвентарь

Садовая химия

Садовый инвентарь

Садовая техника

Садовый декор

Стройматериалы

Стеновые отделочные материалы

Листовые и пиломатериалы

Металлоизделия и металлопрокат

Кровельные материалы

Материалы для подготовки поверхностей

Строительные смеси

Строительные клеи

Лестницы

Двери

Окна

Кладочные и облицовочные материалы

Устройство стен и подвесного потолка

Тепло и звукоизоляционные материалы

Пленки строительные

Ливневая система

Строительные машины

Оборудование

Строительный инвентарь

Сварка и резка

Ремонт и декор

Напольные покрытия

Отделка стен и потолка

Специализированные покрытия

Сантехника

Унитазы

Ванны

Душевые кабины, уголки

Аксессуары для душа

Умывальники, раковины

Кухонные мойки

Смесители

Водонагреватели

Отопление дома

Внутренняя канализация

Наружная канализация

Насосы для канализации

Системы очистки воды

Вентиляция

Подводка, трубы

Люки, дверки сантехнические

Сифоны

Счётчики

Мебель и аксессуары для ванных комнат

Электрика и свет

Лампочки для дома

Домашние светильники

Светодиодное освещение

Садовые светильники

Промышленные лампы

Светильники для хозяйственных и общественных помещений

Фонари

Батарейки, аккумуляторы, источники питания

Системы безопасности

Удлинители

Розетки и выключатели

Тёплый пол электрический

Кабеленесущие системы

Кабели и провода

Электрооборудование

Электроприборы

Электромонтажные материалы

Связь, компьютеры

Бытовая техника

Кухонная техника

Встраиваемая кухонная техника

Техника для дома

Климатическая бытовая техника

Товары для дома

Стиральные моющие средства

Средства личной гигиены

Парфюмерно-косметические товары

Товары для уборки

Декор окон

Предметы декора и сувениры

Текстиль

Карнизы

Товары бытового назначения

Товары для ухода за одеждой, обувью

Посуда

Емкости для кухни

Упаковка

Новый год

Канцтовары

Товары для хобби

Товары для детей

Лаки и краски

Краски для внутренних работ

Лаки

Малярный инструмент

Добавки к лкм

Герметики, очистители

Деревозащитные средства

Клеи

Растворители

Грунты

Эмали

Краски для наружных работ

Спецодежда

Рукавицы, перчатки

Спецодежда

Сезонная одежда и обувь

Средства защиты

Автотовары

Автохимия

Автомобильная краска

Автокосметика

Оснастка и аксессуары для авто

Отдых и туризм

Товары для отдыха

Товары для спорта

Товары для бани

Печная продукция

Мебель

Мебель и товары для хранения

Кухни

Мебель для ванных комнат

Каркасные системы

Мебельная фурнитура

Дверная фурнитура, замки

Мебель для прихожих

Мебель офисная

Установка и подключение внутренней тройной розетки в доме.

Тройная розетка в один подрозетник

Какое разнообразие электрических приборов в магазинах! Кажется, все необходимо. Однако, придя домой, обнаруживается, что подключать уже и некуда. И снова в магазин за тройником или удлинителем. А потом недовольство: то провода под ногами, то не смотрится тот же самый тройник. Вот тогда и появляется желание — чтобы и мест подключения хватало, и смотрелись они. Раз есть спрос, есть и предложение. Промышленность давно уже выпускает двойные и тройные розетки.

Ассортимент этих устройств огромен: и цвет, и форма, и размеры. Кажется, чего проще — выбрать, какая понравилась, и все. Однако, есть производители, которые изготавливают некачественный материал, а чтобы его покупали, делают его красивым. Как выбрать красивую и качественную розетку? Существует два типа:

  1. с лепестковыми контактами;
  2. с пружинными контактами.

Первые проще в изготовлении и поэтому, как правило, дешевле. Их можно использовать для подсоединения маломощных электроприборов или там, где редко вытаскивают вилку, например, телевизор. При больших нагрузках контакты нагреваются и теряют упругость. При частом пользовании розеткой происходит деформация контактов. И в том, и в другом случае между вилкой и контактами розетки появляется зазор, что приводит к искрению и нагреванию. Это, в свою очередь, может вызвать либо короткое замыкание, либо возгорание.

Вторая конструкция более сложная и дорогостоящая. Она имеет подвижной контакт, который прижимается к упору с помощью пружины. Расстояние между подвижным и неподвижным контактами легко меняется, что позволяет часто пользоваться таким устройством. Плотно прижимаясь к вилке, контакт позволяет использовать большой ток, а значит, и мощность.

Второе, на что следует обратить внимание при покупке — материал монтажной площадки — то, на чем крепятся контакты и клеммы для подключения проводов. Они также бывают двух видов:

  1. из керамики;
  2. из пластмассы.

Керамика является не только хорошим изолятором, но и абсолютно не горючая. Не деформируется при изменении температуры. Второй материал также не проводит электрический ток. Но некоторые производители в целях экономии используют горючий материал. Это может привести как к пожару, так и к отравлению ядовитыми газами.

Но и это еще не все. Необходимо проявить проницательность. Для каких целей будет использоваться розетка? А в будущем? Сегодня она будет нужна для подзарядки телефона, а через какое-то время, возможно, к ней подключат мощный пылесос. Будет ли она тогда нормально функционировать? Для этого необходимо знать, какой ток будет через нее проходить. Производители обычно на обратной стороне корпуса указывают напряжение и силу тока, на которые рассчитано устройство.

Если поставить в ряд три одинарные розетки — смотреться не будут, нужна законченная композиция.

Продаются готовые трехрозеточные блоки, а также есть отдельная лицевая панель, которая закрывает три рядом стоящие розетки. Выбор будет зависеть и от стоимости, и от приглянувшейся модели. При покупке панели нужно будет подобрать к ней розетки, чтобы они точно подходили друг к другу.

Определение места установки

Где поставить блок розеток? Учитывается и удобство, и эстетика, и безопасность. Но необходимо учитывать и правила безопасности и технической эксплуатации. Если смотреть на европейские стандарты, то расстояние между полом и таким блоком должно составлять 20−40 см, по советским — 100−120 см. Возможно, место будет зависеть и от способа установки . А она бывает:

  • наружная;
  • внутренняя.

Наружная используется в старых постройках, в производственных, нежилых помещениях. Производится непосредственно на стену. Кабель или провода укладываются в лоток из негорючего материала.

В новых домах и в помещениях после ремонта, как правило, устанавливается внутренняя или скрыта проводка, как и розетки с выключателями. В любом случае провода от распределительной коробки до розетки должны прокладываться строго вертикально или горизонтально. Это необходимо учитывать при выборе места, чтобы потом не пришлось огибать препятствия.

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

  1. с одним подрозетником;
  2. с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра — лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться — провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Прежде чем устанавливать подрозетник, высверливается в корпусе отверстие под провод (кабель). Если их три, то в каждом из них. После этого крепим его к стене. Закрепив один край, проверьте уровень. Если одна розетка стоит криво, это мало заметно, но если тройная — сразу бросается в глаза. Прикрутите розетки и переходите к проводу.

Перед тем, как закрепить кабель, прозвоните все его жилы и промаркируйте их. В некоторых кабелях изоляция каждой жилы окрашена в свой цвет. Если используются провода — маркировка не нужна, но прозвонить обязательно. После этого уложите их в канавку и закрепите. Тот конец, который будет подсоединяться к сети, вымерьте так, чтобы его хватило завести в коробку и соединить. Не забывайте про правило — всегда оставлять запас, пусть лучше больше, чем не хватит. С сетью пока не соединяйте.

Второй конец заведите в подрозетник и соедините с клемами розетки. Проверьте целостность проводов и правильное подсоединение. Это можно сделать следующим образом. Делается перемычка из оголенного провода и вставляется в розетку, затем прозванивается эту цепь. То же самое проделывается со второй и третьей. Отдельно подсоединяется заземление, если его нет придется сделать самому.

Осталось заштукатурить провода и подрозетник. Если отверстия под провода очень большие, их необходимо заделать, чтобы штукатурка не попала внутрь. После высыхания штукатурки заделайте стену и закройте тройную розетку. Осталось разобраться, как подключить тройную розетку к сети. Подключение может быть двух видов:

  1. к уже имеющейся коробке, например, меняем одиночную розетку на тройную;
  2. непосредственно к центральной линии.

Соединение в коробке

В первую очередь полностью обесточьте квартиру. Ни в коем случае не пытайтесь работать под напряжением! Вскройте коробку и осмотрите соединения. Если они замотаны изолентой — размотайте, надеты колпачки — снимите. Делается это для того, чтобы обеспечить доступ к токопроводящим элементам. Заодно примерьте, поместятся ли провода в коробке?

Проверьте оголенные провода в коробке, чтобы они не соприкасались и подайте напряжение. Дальше надо будет определить, где расположена фаза — проводник, по которому приходит ток. Воспользоваться можно индикатором или прибором, измеряющим напряжение. С индикатором все понятно: коснитесь токопроводящего элемента, если появился световой сигнал — это фаза.

Другое дело с прибором. Так как измеряется переменный ток, нельзя понять, где находится фаза, а где ноль. Поэтому в качестве ноля используется сам человек. Берется щуп прибора в одну руку, а другой касается поочередно всех соединений. Бояться не надо: ток, проходящий по цепи, будет настолько мал, что его не почувствует самый чувствительный человек. Но для этого подключенная шкала измеряемого напряжения на приборе должна быть не менее 250 вольт.

При нахождении в коробке более двух точек соединения необходимо убедиться, что найденное фазное соединение относится к центральной линии.

Соедините фазу с тремя очищенными от изоляции жилами, которые идут к контактам трех розеток. Другие три, подключенные к другим контактам розетки, соедините с нолем — это другой провод центральной линии.

Подсоединение к линии

Для подключения к центральной линии заранее купите распределительную коробку. Обесточьте квартиру, разрежьте провод центральной линии, установите коробку, зачистите провода центральной линии и от розетки, все это заведите в коробку. Жилы с первых контактов розетки подсоедиите к одному проводнику линии, жилы других контактов розетки подключите к другому проводнику. Землю подсоедините к заземлителю.

При монтаже современных розеток или выключателей внутренней установки их механизмы должны размещаться в специальной пластиковой коробочке — подрозетнике. На сегодняшний день практически вся электрическая фурнитура выполняется таким образом, что позволяет установить в один ряд несколько розеток или выключателей.

Согласитесь, что одной розетки на кухне уже не хватает, а розетками, установленными на разных концах стены не всегда удобно пользоваться. Поэтому зачастую электрика проектируется таким образом, чтобы в одном месте размещалось несколько точек для подключения бытовой техники. Это очень практично и функционально.

Некоторые мастера по незнанию выполняют сборку не под одну многопостовую рамку, а устанавливают рядом отдельно стоящие розетки. Такая конструкция не создает впечатления единого целого устройства, из-за этого такой монтаж не совсем красиво смотрится.

Профессионалы при монтаже блока розеток всегда используют декоративную рамку на два, три или четыре окна. Но порой бывает так, что на завершающем этапе монтажа розетки с трудом удается установить в коробки, из-за того что они накладываются друг на друга.

Декоративная рамка в этом случае также не стает на свое место. Связано это с тем, что при установке подрозетников не соблюдалось расстояние между их центрами. В идеале расстояние между центрами подрозетников должно составлять 71 мм. А при установке большого числа коробок они начинают смещаться друг относительно друга или деформируются под действием шпаклевочной смеси.

Добрый день дорогие друзья! Я снова рад приветствовать вас на сайте «Электрик в доме». В этой статье поговорим об одной простой и, наряду с тем, полезной штуке для установки подрозетников в стены из кирпича, бетона и газоблоков. Те люди, которые профессионально занимаются электромонтажом, знают, как порой непросто ровно установить блок из пяти розеток.

При помощи несложного приспособления, о котором пойдет речь в данной статье, можно осуществлять установку подрозетников с точностью до миллиметра. Подобные штуки не вырабатываются промышленными предприятиями, поэтому мастера самостоятельно делают подходящие для них самоделки. Данное приспособление на сленге электриков называется шаблон для установки подрозетников. Также встречаются такие названия как кондуктор или макет, но все они выполняют одну и туже функцию.

Планка для установки подрозетников

Большинство пластиковых коробок для монтажа розеток имеют размеры 68 мм в диаметре и глубину порядка 45 мм. Коробки у разных производителей могут немного отличаться между собой по размерам и характеристикам, но функционал у всех одинаковый — будучи собранными в блок, они обеспечивают межцентровое расстояние устанавливаемых механизмов в 71 миллиметр.

Чтобы при монтаже коробки не плясали друг относительно друга их необходимо жестко зафиксировать между собой. Как коробки собираются в блок? Рассмотрим подрозетники фирмы Schneider Electric для внутренней установки. Если внимательно присмотреться на передней части имеются специальные защелки для стыковки нескольких коробок.

Состыковать коробки можно также при помощи специальных соединителей – заглушек.

На первый взгляд, дело кажется простым – после сбора коробок в блок автоматически получаются требуемые межцентровые размеры. Зачем вообще необходим какой-то шаблон для установки подрозетников? Все итак отлично стыкуется.

Однако следует учитывать, что для закрепления подрозетника следует заполнить раствором все пространство между стенками отверстия в стене и самим подрозетником. Поэтому закладка раствора в гнездо осуществляется с избытком. И когда коробку начинаешь вдавливать на место, раствор начнет выходить со всех щелей, заполняя пустоты, в результате чего получается очень прочное фиксирование подрозетника.

Но при вдавливании коробки необходимо приложить изрядное усилие, под действием которого пластиковый подрозетник может попросту лопнуть или изменить форму (стать овальным), а блок из нескольких коробок обязательно расплывется в разные стороны. На финальной стадии установки механизмов розеток и выключателей компенсировать все эти недочеты суппортами невозможно.

Более того коробки при установке должны быть четко установлены по уровню, чтобы торцы не выпирали и небыли утоплены, а находились заподлицо со стеной. При установке блока подрозетников голыми руками такое сделать можно, но на это тратится очень много времени и усилий.

Именно для решения таких задач я сделал себе такое приспособление, как шаблон для установки подрозетников которое позволяет экономить не только время, но и нервы.

Как сделать шаблон для установки подрозетников своими руками

Приступим непосредственно к изготовлению нашего устройства. Для этого я взял алюминиевый уголок размером 40х40 мм. Длина уголка зависит от количества устанавливаемых в блоке подрозетников, плюс необходимые отступы от каждого края для крепления уголка к стене (примерно 10 – 15 см с каждой стороны). Я решил сделать макет для пяти подрозетников поэтому взял уголок длиной 60 см.

Да кстати совсем не обязательно делать шаблон из уголка и тем более из алюминиевого. Можно взять любой жесткий материал произвольной формы, у кого что есть, например трубопрофиль. Удобство шаблона из алюминия в его легкости. Кстати возникали идеи сделать макет из дин-рейки, там и отверстия сверлить не нужно.

Теперь по центру ребра, где будут крепиться коробки необходимо разметить линию. С обеих сторон уголка с помощью рулетки находим центр и отмечаем карандашом линию.

По намеченной линии будем сверлить отверстия для крепления подрозетников с помощью саморезов. Наш шаблон для установки подрозетников практически готов. Приступаем к высверливанию отверстий. Для этого нам в помощь шуруповерт и сверло по металлу размером 3 мм.

Отступаем от края уголка 12 см и сверлим первое отверстие. Чтобы сверло не соскальзывало с намеченного места сверления, рекомендую его накернить.

Затем замеряем расстояние между центрами саморезов подрозетника и переносим его на наш шаблон. У меня получилось 60 мм. Это будет точка для высверливания второго отверстия. Аналогичным образом высверливаем отверстия для всех подрозетников в блоке.

Примеряем коробку на планке

По краям уголка отступаем по 5 см и высверливаем еще два отверстия. При монтаже это поможет прижать к стене всю конструкцию.

Теперь закрепим на готовом макете все подрозетники, получается ровная конструкция, которую удастся вставить в стену без перекосов и изгибов.

Давайте посмотрим, какое расстояние у нас получилось между центрами коробок относительно высверленных отверстий:

Для установки блока подрозетников с помощью шаблона накидываем в отверстие в стене немного раствора, просовываем провода в подрозетники и крепим шаблон к стене. Предварительно нужно пробурить в стене отверстия. Уголок к стене фиксируем дюбелями.

Удобство такой конструкции в том, что все коробки устанавливаются с точным расстоянием друг относительно друга, и нет необходимости постоянно выверять и поправлять каждую коробку до полного высыхания раствора. Также исключается деформация коробок, и все они выставляются заподлицо со стеной.

Можно по краям сделать заточки, чтобы удобно было выставлять шаблон по горизонтали.

Надеюсь, дорогие друзья статья была для вас интересной, и данное устройство поможет вам облегчить и ускорить монтаж. У кого какие мнения? Может уже кто-то пользуется данной конструкцией или есть мнения как ее улучшить. Давайте делиться опытом.

Похожие материалы на сайте:

electricvdome.ru

обзор лучших моделей. Инструкция по установке и подключению своими руками

Как выглядит розетка и для чего она необходима известно каждому, даже маленькому ребенку, так как с малых лет нас учат куда не стоит совать пальцы. Все мы привыкли к внешнему виду данной фурнитуры и принимаем её как должное, но как быть если возникла необходимость в замене или подключению там, где её ранее не было? Именно поэтому рассмотрим как правильно производить монтаж розетки с заземлением своими руками.

Краткое содержимое статьи:

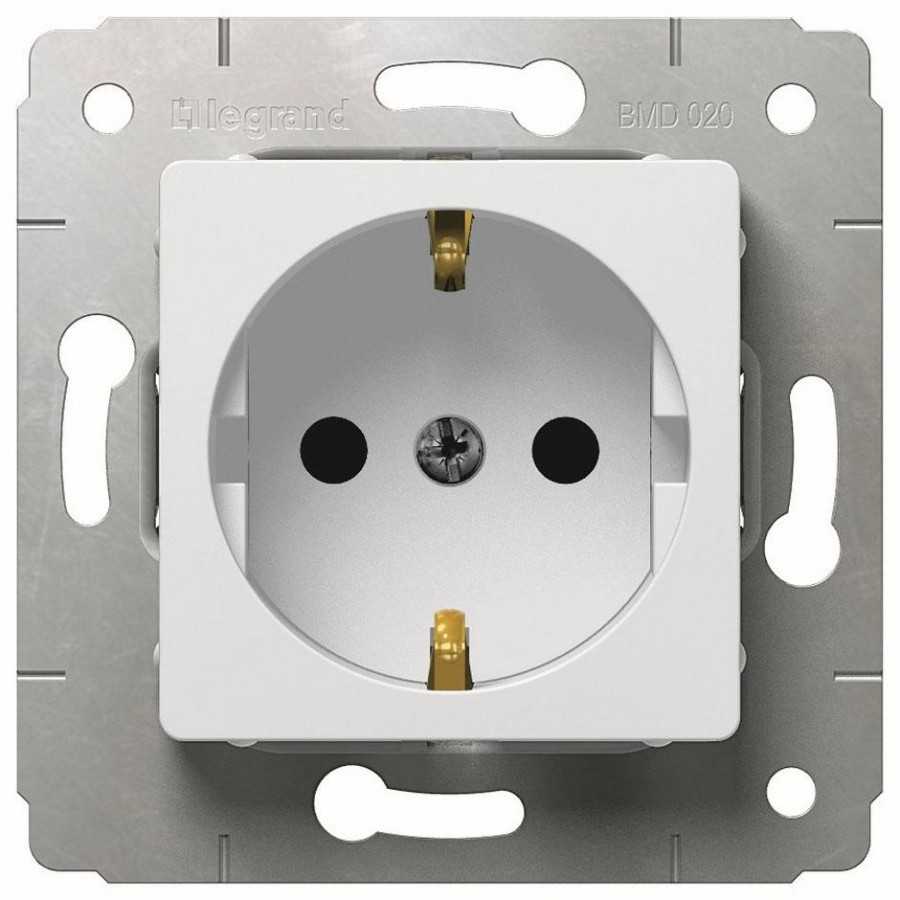

Что собой представляет розетка с заземлением?

Конструкция состоит из пластмассового корпуса вместе с рабочей частью. Дополнительно имеется третий металлический контакт, который и является заземляющим. Установка такого вида розеток возможна только в том доме, где уже проложена проводка с тремя жилами.

В противном случае, она не сможет нести свою функцию защиты от пробиваемого тока, если подключено только 2 контакта. Но и с точки зрения безопасности электроприборов, не рекомендуется использовать её, не подключив заземление.

Плюс этой розетки в том, что сначала соприкасаются заземляющие контакты и только после этого электрические контакты вилки входят в розетку. Это снимает напряжение в электроприборах и обезопасит в случае неисправности устройства. Существует 2 типа конструкций электроприборов с заземлением: внутренние и наружные (накладные).

У внутренних розеток с заземлением вся проводка скрыта в стене и не вызывает никаких неудобств по этому поводу и является наиболее популярным вариантом в современных домах. Весь механизм помещается в специальное отверстие и прячется в корпусе. В случае неисправности ремонтировать её не сложно. Встроенная декоративна крышка не портит общий интерьер помещения.

Накладные розетки с заземлением имеют заднюю накладную крышку с отверстиями, для удобного монтажа к стене. Большое углубление не потребуется так как весь механизм находится внешне, только несколько отверстий для фиксации задней панели розетки при помощи дюбелей.

Расположение электрического кабеля может быть, например, внутри гофрированной трубы, кабель-канале или без дополнительной защиты. Также его возможно скрыть в полости стены или использовать штробу.

Инструкция для розетки с заземлением не так сложна, как может показаться на первый взгляд. Обычный пользователь легко сможет справиться с этим самостоятельно, достаточно просто понять теоретическую часть, быть осторожным при подключении и следовать поочередности. Прежде чем начинать установку новой розетки, убедитесь с каким типом проводки имеете дело. Ранее мы упоминали, что наличие трех проводов говорит о том, что розетка имеет заземляющий провод.

Установка

Первое, что необходимо сделать — это отключить питание в электрощитовой и убедиться в этом можно, подключив любой электроприбор. Далее приступаем к демонтажу старой розетки. Очистите подрозетник от пыли или остатков отделочных материалов, если случайно что-то откололось.

Следующий шаг — работа с проводами. Определите какой провод отвечает «фазе», «нулю», а какой «земля», помогут вам в этом специальные приборы. Индикаторная отвертка при соприкосновении с фазой загорается, на ноле и земле — нет. С мультиметром можно проверить заземление в розетке.

После того как определили кабель с фазой, на ней закрепляется один контакт мультиметра, а другим находите «землю». 220В говорит о том, что перед вами «ноль», если показатель меньше этого числа — это заземляющий провод. Также, согласно требованиям, провода обязаны отличаться по цветам, что упрощает задачу и дает возможность запомнить где какой кабель.

Запомнить несложно:

  • «Земля» – окрашена в желто-зеленый цвет (либо просто отдельно желтый или зеленый). Он отводится к нижней или средней клемме;
  • «Ноль» почти всегда это синий кабель, в редких случаях он заменяется черным;
  • «Фаза» может любого другого цвета, кроме синего, желтого или зеленого. В большинстве случаев это белый, красный или коричневый.

Несколько розеток в одном подрозетнике

Современный дом всё больше и больше наполняется разнообразными электроприборами и возникает необходимость использования нескольких из них одновременно. Именно поэтому большим спросом стали пользоваться двойные и тройные розетки с заземлением. В большей степени это касается кухни. Каждая хозяйка заметит значительное удобство такого рода конструкции, так как не всегда есть возможность использования удлинителя, плюс это не совсем комфортно.

Место для установки играет огромную роль, от этого напрямую зависит функциональность устройства. Если это кухня, удобнее выбирать место над столешницей, где находится большая часть всех электроприборов. В гостиной или спальне удачно разместить тройную розетку в медиазоне, за телевизором или возле компьютера.

Так же как и стандартные розетки, тройные розетки бывают внутренние, внешние (наружные) и накладные. Монтаж каждого из видов подразумевает одновременный сбор всех трех разъемов.

Для комфортного эксплуатирования и красивого внешнего вида, рекомендуют объединить в одну рамку, состоящую из трех розеток. Но все внутренности должны соответствовать выбранной форме. Производители предлагают большое разнообразие корпусов, их форм и цвета. Посмотреть подходящие варианты для вашего интерьера можно по представленным фото розеток с заземлением.

Установка тройной розетки производится несколько сложнее, в этом случае следует иметь при себе строительный уровень, чтобы приспособление выглядело аккуратно и ровно. Конструкция согласно инструкции располагается на высоте 30-40 см от пола.

Достоинства подобного варианта розеток:

  • Они занимают меньше места, есть вариант их объединения;
  • Экономичность. Весь механизм обойдется не на много дороже обычной одинарной розетки, а здесь за эту же цену, целых 2 или 3 разъема.
  • Удобство в использовании, повышается функциональность в доме;
  • Не нужно прокладок для дополнительных проводов.

Минусом станут следующие факты:

  • Сделать хорошее крепление в стандартном подрозетнике не получится, из-за своей конструкции, есть вероятность, что розетка может выпадать. Поэтому появляется необходимость сверлить подрозетники на несколько модулей;
  • Необходимость в дополнительных инструментах во время монтажа;
  • Установка занимает больше времени и сил, также неизбежно образование пыли и грязи.

Фото розеток с заземлением

electrikmaster.ru

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто. Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты.

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность.


Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

  • Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
  • Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
  • Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
  • Оборудование с диаметром 70-75 миллиметров используются значительно реже.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

  • В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
  • Кухня — порядка 100 см от столешницы
  • Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
  • Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях.


Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

  • После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно
  • Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена. Важно, чтобы провод располагался аккуратно
  • Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади. Таким образом, будет гораздо проще установить оборудование
  • Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше.

Вас могут заинтересовать:

prokommunikacii.ru

Как подключить двойную розетку в один подрозетник – монтаж своими силами

Замена или установка розетки в большинстве случаев не требует вызова мастера на дом. Достаточно ознакомиться с теорией и правилами безопасности, чтобы приступить к работе и выполнить её вполне успешно.

Зачастую на кухне или в любой другой комнате, где используется одновременно несколько бытовых приборов, катастрофически не хватает свободной розетки.

Решить проблему можно, если произвести монтаж двойной розетки.

Что нужно знать перед тем, как подсоединить розетку двойную?

Перед началом работы необходимо определить, что такое фаза и ноль в электрике, т.е. принадлежность проводов. Для этого понадобится отвёртка-тестер и резиновые перчатки.

Снимается крышка старой розетки и с помощью тестера проводятся измерения. На фазе индикатор загорится, а на нейтральный провод укажет отсутствие светового сигнала. Конечно, существует маркировка кабелей по цветам, но лучше перестраховаться.

Затем линия обязательно обесточивается через счётчик – это основное правило безопасности. Рычаги автоматов переводятся в положение выключено! Это нижняя позиция выключателей.

Повторно проверяется напряжение в месте установки двойной розетки.

Если на фазе всё ещё присутствует ток (то есть, линия не обесточена), необходимо отключить все автоматы, а не только те, которые, как вам кажется, контролируют провода, идущие к розетке.

Перед тем, как поставить двойную розетку, понадобятся следующие инструменты и материалы:

  • изоляционная лента;
  • острый нож для зачистки проводов;
  • крестовидная и плоская отвёртка;
  • пассатижи.
В процессе того, как подключается розетка с заземлением, необходимо помнить правило разводки проводки: справа — фаза, слева — нейтраль, а к центральной или верхней клемме устройства подсоединяется заземляющий кабель.

Для определения неисправностей в розетках и их ремонту посвящена отдельная статья.

Сдвоенные розетки представляют собой устройства с одним зажимом, оснащённые распределительными планками.

На заметку. Такая розетка не очень удобна, если планируется использование двух мощных приборов – напряжение одинаково, а вот сила тока в каждой из розеток будет зависеть от нагрузки соседней. Поэтому предпочтительнее произвести параллельное подключение двух розеток.

Кабель используется одинакового сечения с основной проводкой в помещении. Материалы тоже должны быть одинаковыми. Если подводка осуществлена алюминиевым проводом, он применяется и при подключении розеток.

Пользование устройством требует осторожности. Суммарная нагрузка на такой тип розеток не должна превышать 10-16 А.

Этапы установки — делаем все по порядку

Схема подключения двойной розетки состоит из следующих этапов:

  1. На стене выбирается подходящее место. Обычно розетка крепится неподалёку от электрической распределительной коробки или идущего в стене провода.
  2. Её основание очерчивается карандашом. На отмеченном месте с помощью перфоратора выполняется углубление, достаточное, чтобы в него поместился внутренний корпус (стакан) розетки.
  3. В стакане делается отверстие, сквозь которое выводятся провода, а затем он фиксируется с помощью цемента или алебастра. Раствору даётся время на застывание. Можно закрепить стакан также с помощью дюбелей, что ускорит время установки.
  4. Розетка раскручивается с помощью отвёртки. Внешняя панель отделяется от внутреннего механизма.
  5. Провода, находящиеся в стакане (подрозетнике), укорачиваются пассатижами. С помощью ножа с каждого провода снимается изоляция на длину от 0,8 до 1 сантиметра. Края жил подгибаются вверх для удобства сборки.

    6. Важно! Нельзя крепить фазу и нейтраль к одной пластине. Это приведёт в дальнейшем к возникновению короткого замыкания и порче всей проводки.

  6. Фаза и нейтраль крепятся в разные клеммы механизма (боковые), а заземление укрепляется в центральном разъёме.

    7. Фазный провод имеет коричневый или красный цвет (как вариант, чёрный или белый), нейтраль окрашена в голубой или сине-белый, а заземление всегда жёлто-зелёное. Обычно у розеток такого типа нет верха и низа (контакты находятся с обеих сторон).

    На заметку. Нельзя сильно зажимать провода в клеммах, так как приложение большого усилия может привести к их повреждению.

  7. Затем механизм крепится в стакане специальными винтами (крепёжными). Они находятся по бокам.
  8. Сверху устанавливается и зажимается шурупами лицевая панель.
  9. Включаются автоматы, розетка проверяется в работе. В качестве проверяющего прибора используется простая настольная лампа, а не какой-нибудь дорогой бытовой прибор вроде телевизора или компьютера.

На этом монтажные работы завершаются. Если качество установки вызывает сомнения, необходимо обратиться к профессиональному электрику. Он осмотрит вашу работу и убедится, что эксплуатация не приведёт к поражению электрическим током.

Видео о том, как установить двойную розетку

elektrik24.net

Тройные розетки

Тройные розетки позволяют подключить в одном месте до трех потребителей. Эти розетки имеют один питающий провод. В большинстве случаев, как для наружных, так и внутренних розеток, применяют метод блочной сборки или так называемые наборные розетки. Этот метод состоит в том, что сборку составляют из трех и более отдельных розеток.

Внешние видимые элементы тройной розетки

Для удобства и более эстетичного вида данной конструкции внешние рамки отдельных розеток заменяют на одну общую (покупается отдельно) рамку. При покупке рамки следует обратить внимание на соответствие формы внутренней части лицевой панели розетки и формы рамки. Желательно покупать розетки с квадратной внутренней частью пластиковой панели (на фото справа). Они более универсальны по вариантах и направлениях установки. Хотя это дело вкуса хозяина(заказчика).

Эта рамка для тройной сборки хоть и имеет квадратные места для крышек розетки, но закругления углов не такие, как у рамки на правом фото.

Следует помнить, что рамки выпускаются различных форм и расцветок. Дорогие розетки и выключатели вообще продаются раздельно: в одной коробке внутренняя часть с контактами а в другой коробке наружная декоративная крышка с рамкой. Выпускают накладные наружные части различных цветов и формы.

Для наружных розеток выпускаются специально сконструированные (но малораспространенные), у которых можно частично выкусить часть корпуса и затем красиво и плотно собрать тройную сборку.

Установочные элементы тройной розетки.

Кроме специальных внешних элементов для оборудования тройных розеток применяют наборные установочные коробки. Эта часть находится в стене и обычно является невидимой пользователям.

Коробки для кирпичных и бетонных стен

Составные коробки имеют приливы или замки, позволяющие точно и надежно собрать встраиваемую в стену часть.

Коробки для полосных стен

Для полостных стен (вагонка, гипсокартон) выпускают также цельнолитые тройные установочные коробки.

Все вышесказанное относится и к четверным, пятерным и другим многоместным розеткам. Коробки для полостных стен допустимо применять и в цельных стенах (кирпич…), лапки-зажимы при этом можно снять

Расположение штекеров(отверстий под вилку).

При установке и использовании трехместных и более розеток обращаем внимание на расположение подсоединительных отверстий для вилок. Желательно, чтобы эти отверстия шли вдоль или под углом к линии размещения розеток (см фото внизу). Поперечное расположение (как на нижнем фото) может затруднить подключение боковых вилок электроприборов.

При использовании тройников — устройств для временного подключения нескольких потребителей к одиночной розетке следует быть очень осторожным. При таком способе подключения возникает дополнительная и механическая, и электрическая нагрузка на контакты основной розетки, что может привести к аварийным ситуациям.

Основная причина аварийных ситуаций кроется в ослабленных контактах розетки. При плохом контакте происходит сильное нагревание как штекеров вилки, так и контактов штепселя. Они при этом окисляются, оплавляются, что приводит к еще большему ухудшении контакта и сильному разогреванию при последующим подключениям. В дальнейшем наступит выгорание розетки. И даже большой мощности здесь не надо.

На фото показана выплавленная вилка удлинителя, к которому был подключен фен мощностью 1600 Ватт. Поработал фен около 10 минут. А основная проблема была в плохом контакте вилки в розетке. Перед этим вставляли вилку с толстыми штекерами, а потом вставили вилку с тонкими стержнями.

Более надежным в этом случае, на мой взгляд, будет многоместная розетка с включением вилок разных стандартов (толщин) в «свои» отверстия. Например, в слева вставляются только вилки с тонкими стержнями, справа — с толстыми (евровилки).

Также следует обратить внимание на расположение соединительного провода внутри сборки. В некоторых коробках он может попасть под распорные зажимы внутренней части розетки. При этом произойдет разрушение изоляции провода с возможным замыканием токопроводящих жил.

Для подключения розеток желательно применять монолитный провод сечением до 2,5 мм кв(наприметр ВВГ-1 3х2,5). Более толстый провод подключить к бытовой розетке проблематично — он просто не войдет в подсоединительное отверстие клеммы. Провод ВВГ-2 3х2,5 хоть и имеет эффективное сечение такое же как у ВВГ-1 3х2,5, но реально толщина токопроводящей жилы у ВВГ-2 больше из-за промежутков между отдельными проволочками пучка.

Провод ВВГ 3х2,5 позволяет передавать до 5 кВт мощности при напряжении 220 В. Что обычно составляет полную допустимую мощность выделяемую РЭСом для среднестатистического дома, квартиры.

Формы тройных розеток. Многоместные розетки и сборки

Линейные блоки

Треугольные блоки

Временные (тройники) и Стационарные внутренние

Установка тройных розеток

Установка скрытых тройных розеток в кирпичной стене.

Рассмотрим на примере доработки єлектропроводки в новострое с ошукатуренными стенами.

Основные этапы работы по установке тройных розеток

  • Изучение электрической схемы
  • Разметка на месте расположения электрических точек (мест установки розеток и выключателей, распредкоробок)
  • Штробление и прокладка проводов
  • Установка коробок под розетки и выключатели
  • Установка электророзеток, выключателей и другой арматуры.

Вариантов прокладки кабеля есть несколько

  • Штробление по низу стены — как на фото. Это вариант выбран из-за отсутствия пола, что бы не было проблем при установке плинтусов.
  • При наличии пола можно проложить провода в специальных плинтусах со встроенными кабель-каналами. Этот способ применим даже в жилых обустроенных квартирах.
  • При отсутствии специального плинтуса можно сделать штробу в самом низу стены под плинтусом, сняв его на время. (Также применимо в уже обжитых помещениях.) Внимание — не повредить провод креплением плинтуса!

Добавление новой розетки в уже обустроенном жилом помещении.

Под существующей (желательно низкорасположенной) розеткой острым ножом разрезаем обои. Разводим их в стороны. Делаем штробу к плинтусу. То же делаем и в месте новой розетки. Укладываем кабель по штробе и под плинтусом. Выводим к новой розетке. Защтукатуриваем штробу. Приклеиваем обои (после высыхания щтукатурки). Место стыка обои заметно только после рассказа о его наличии.

Установка открытых наружных (внешних) розеток на стене.

Можно использовать готовые блоки

Можно использовать наборные внешние розетки.

При установке наружных (накладных) розеток следует обратить внимание на тыльную сторону розетки.

Выпускаются наружные розетки с открытой тыльной частью, которую при установке надо будет прикрыть специальной накладкой.

Также выпускаются наружные розетки с закрытой тыльной частью. Такую розетку можно сразу закреплять на поверхности.

elektromonter.com.ua

Приветствую вас на сайте Ewro-remont.ru. На этой странице мы поговорим о том как легко и просто, своими силами устанавливать розетки и выключатели.


Подрозетники устанавливают, как правило, после штукатурных работ. Дело в том, что при установке подрозетников или стаканов, как их еще называют, необходимо, чтобы край подрозетника был вровень со стеной, в крайнем случае, может быть немного глубже от края стены, но никак не выпирать из нее, иначе после установки розетки или выключателя, они также будут выпирать из стены. В том случае, если в дальнейшем на стене будет наклеиваться кафель, края подрозетника должен выпирать из стены на толщину кафеля и клея, то есть в среднем на 1-2 см.



Подрозетники устанавливаются только в том случае, если розетка (выключатель) внутренняя, то есть на половину уходит в стену. Когда розетка (выключатель) наружный, подрозетники не ставятся.

При установке необходимо смотреть за тем, чтобы подрозетники выставлялись по уровню, как в вертикальном так и в горизонтальном положении, в зависимости от того как вы будете их ставить,


Подрозетник бетон (уши для стыковки)

вертикально или горизонтально. Если конечно он будет не одинарный. Здесь нужно объяснить, подрозетники могут состоять из одного подрозетника (когда розетка или выключатель двойной или тройной такие подразетники стыкуются с помощью ушей «выступов по бокам»), есть подрозетники уже цельные под две или три розетки (выключателя).


В подрозетнике, места отмеченные пунктиром нужно отрезать. В дальнейшем через них будет проходить провод от одного подрозетника к другому.


Подрозетник бетон (состыкован)


Подрозетники могут различаться по форме, цвету, ушами (выступы по бокам) и т п. Главное их отличие заключается в том, что они делятся на две категории; первая для бетона, вторая для установки в гипсокартоне. Отличие в установке такое:

Подразетники для гипсокартона при установке распираются в стене как правило с помощью отвертки (специальными ножками, «лапками» сделанными в самом подрозетнике, причем формы «лапок» бывают самые разные).

Подрозетники для бетона вмораживаются в стену различными штукатурными составами или гипсом(алебастром).

Рассмотрим конкретный пример установки подрозетника.

  1. Нужно определиться, как будут устанавливаться подрозетники вертикально или горизонтально и на какой высоте они будут. Сейчас чаще всего высота розеток от пола 30 см, высота выключателей от пола 90 см. Также определяемся с количеством розеток (выключателей) в одной точке (то есть одинарная, двойная, тройная.).
  2. Если подрозетник для гипсокартона, то в гипсокартоне делаем отверстие по уровню, по размеру подрозетника, и его туда вставляем,предварительно заведя эл- провод.(В каждом подрозетнике есть специальные впрессованные отверстия которые вырезаются ножом с той стороны с которой нужно и в том месте заходит эл-провод,так же провод прокидывается внутри 2-3-4 состыкованных между собой подрозетников). После чего «лапки» закручивают, они распираются внутри стены.
  3. Если подрозетник для бетона, то в стене с помощью перфоратора, также по уровню, выдалбливают отверстие, немного больше самого подрозетника, вставляют его туда, заводят в него провод и с помощью штукатурки,гипса, алебастра вмораживают его, также по уровню. Работы с установкой подрозетников на этом завершены.

Когда начнется чистовая отделка, начинаем устанавливать розетки и выключатели. При установке обесточиваем систему

Устанавливаем розетку.

Если в квартире есть заземление то, скорее всего провод у вас из трех жил, если заземления не, то провод из двух жил. Выбирая розетки нужно смотреть – с заземлением они или нет.


Когда устанавливаем розетку без заземления, то жилы на проводе немного разделяются, зачищают и вставляют в места крепления в розетке и фиксируются. Жилы на таких проводах могут быть одного цвета или белого и синего. При правильном подключении – белая жила это фаза, синяя ноль.

Когда устанавливаем розетку с заземлением нужно точно проверить где фаза. Проверяют с помощью индикаторной отвертки, на индикаторе загорается лампочка. Как правило, на трехжильном бесцветном проводе фаза и ноль по краям, жила земля посередине. Если провод цветной то при правильном подключении белый провод — фаза, синий- ноль, желто-зеленый земля. Жилу земля фиксируют посередине, фазу и ноль по краям, в местах крепления.


Если розетка двойная или тройная, то провода приходящие к розетке фиксируются в ней, наращиваются и переходят на другую розетку.


Устанавливаем выключатель.

Если выключатель один — одинарный:



Жила с фазой- белая вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль (на выключателе в отличии от розетки цвет может быть любым) вставляется, куда указывает уходящая стрелочка.

Если выключатель один — двойной:

Жила с фазой вставляется в место для фиксации, куда указывает приходящая стрелочка. Жила ноль вставляется, куда указывает уходящая стрелочка. Вторая жила ноль, вставляется куда указывает вторая уходящая стрелочка.


При установке второго и третьего выключателя, ноль как правило уже заведен а фазу берут от первого выключателя.




После наклеивания обоев, либо покраски стен (декоротивки), устанавливают рамку на выключатели и розетки.





Читаем также: Как подключить своими руками Теплый пол

ewro-remont.ru

Двойная розетка в один подрозетник, все модели, цены, наличие на складах, доставка по РФ

Если вы хотите создать удобную разводку электросети, не прикладывая к этому больших усилий и не создавая много отверстий в стенах помещения, вам стоит устанавливать двойные розетки в один подрозетник. Такие приспособления выпускаются большинством компаний, занимающихся производством электроустановочных изделий. Покупая двойные розетки, вам стоит обратить внимание на их характеристики. Кроме того, специалисты рекомендуют предварительно ознакомиться с основными плюсами и минусами подобных приспособлений.

Основные характеристики

Как и другие электроустановочные изделия, двойные электрические розетки могут иметь различную пропускную способность по силе тока, которая ограничивает мощность подключённых к ней приборов. Превышать этот показатель категорически запрещено — это может стать причиной поломки оборудования или распространения пожара. Чтобы определить фактический уровень нагрузки, достаточно разделить мощность потребителей на напряжение в сети и прибавить к полученному показателю резерв.

Двойные внутренние электрические розетки могут различаться и уровнем безопасности. При установке в нормальных условиях стоит отдавать предпочтение аксессуарам, соответствующим стандарту IP20, а в условиях повышенной влажности или запылённости — IP44. В новых домах и прочих объектах обязательно нужно устанавливать двойные розетки с заземлением, которые защищают человека от последствий утечки тока. Двойные розетки без заземления разрешается монтировать только в старых жилых домах, где система отвода электрических импульсов отсутствует.

Преимущества и недостатки

Двойные электрические розетки имеют значительные преимущества, которые обусловили их большую популярность. Среди них стоит назвать:

· Удобство установки подрозетника, отсутствие необходимости в создании двух отверстий в стене;

· Возможность установки в ограниченном пространстве;

· Лёгкость монтажа и простоту разводки электрической сети.

Но сдвоенные розетки имеют и свои минусы, с которыми придётся мириться при их установке:

· Уменьшенная надёжность механизма;

· Невозможность установки стильной декоративной рамки;

· Плотное расположение механизмов, делающее менее удобным подключение крупных блоков питания.

www.220.ru


Подключение тройной розетки у непрофессионалов может вызвать определенное замешательство. Но в этом нет нечего сложного, и, следуя нашим нехитрым советам, вы сможете все подключить буквально за несколько минут.

Главное здесь — внимательность и не пренебрежение правилами техники безопасности.

Прежде, чем приступить непосредственно к подключению, следует определиться с возможностью и правильностью принятого нами решения. Для этого , номинальный ток автоматического выключателя, который питает данную группу, а так же отсутствие запретов на установку розеток в помещении данного типа.

Итак:

  • Перед тем, как установить тройную розетку в уже работающую группу электрической сети, следует определиться, выдержит ли автоматический выключатель дополнительную нагрузку. Для этого нам необходимо посчитать возможный номинальный ток в розетке. Делается это путем суммирования номинальных токов самых мощных потребителей электрической энергии, которые могут быть подключены в данной розетке.
  • Если мы знаем только номинальную мощность этих приборов, то считаем номинальный ток, исходя из формулы I=P/U×cosα.Где I – номинальный ток, Р – номинальная мощность прибора (обычно указывается в паспорте или на корпусе прибора) и cosα – коэффициент мощности электроприбора (найти его значение вам должна помочь инструкция по эксплуатации прибора, но если вы его не нашли, то можно принять равным 1).
  • Теперь, суммировав все номинальные токи для данной группы, мы можем проверить соответствие автомата этим параметрам. Зачастую автомат требуется заменить на более мощный. Но если розетка предназначена для подключения маломощной видео и аудиотехники, то, возможно, это и не потребуется.

Обратите внимание! Согласно п.6.2.2 ПУЭ,максимально допустимый номинальный ток автоматического выключателя, питающего групповую сеть, не может быть больше 25А. Так что, если у вас уже установлен автомат в 25А, то придется задуматься о разделении группы либо ограничениях по подключению приборов к данной группе.

  • Также если установка розетки тройной в уже существующей группе предполагает контроль сечения питающего провода. Зачастую, если не подходит автомат, то и существующая проводка не будет отвечать новым требованиям. Поэтому опять-таки придется задуматься об ограничениях подключаемой нагрузки для данной группы.
  • Ну и наконец следует определиться, а можно здесь вообще устанавливать розетку? Монтировать розетку нельзя в ванных комнатах и кладовых помещениях. При этом для ванных комнат есть исключение, которое позволяет выполнять монтаж при установке в цепи питания данной группы автомата УЗО.

  • Кроме того, если должна быть установлена на сгораемом основании, следует позаботиться о ее пожарной безопасности. Для этого закладные под розетку должны быть выполнены из несгораемых материалов. Обычно для этого применяют изделия из стали.

Установка тройной розетки

Собираем тройную розетку

На данный момент на рынке представлено огромное количество разнообразных розеток. Но либо цена на них «кусается», либо они не отвечают нашим требованиям. Поэтому зачастую тройную розетку собирают из трех обычных розеток.

Как сделать тройную розетку, мы сейчас и расскажем:

  • Для этого нам потребуются три обычные розетки, требуемых нам номинальных параметров. Это может быть одна розетка на 6А, вторая на 10А и третья на 16А. Главное, чтобы они отвечали вышеуказанным требованиям. Также нам потребуется накладка для тройной розетки, которая создаст видимость единого целого.

  • Отмеряем необходимую высоту от пола, обычно это 30 см, но вы можете выбрать любую другую высоту. На месте установки розетки проводим горизонтальную черту, параллельную полу.
  • Теперь снимаем декоративные крышки на лицевой стороне наших одинарных розеток и на их место устанавливаем тройную накладку.
  • Одеваем на розетки накладные коробки и прикладываем нашу тройную розетку к отметке. Отмечаем место штробления стены под закладные коробки (см. ).

Обратите внимание! Если вы используете пластиковые закладные коробки с направляющими (их еще называют закладные под гипсокартон), то достаточно одеть закладные и приложить их к месту установки.

  • Сверлим стену и устанавливаем закладные коробки. Крепим их и устанавливаем непосредственно розетки. Если вы все сделали согласно размерам, то у вас должна получиться хорошая тройная розетка. При этом цена ее зачастую значительно ниже, чем у подобных стационарных аналогов. Теперь осталось выполнить подключение.

Подключение от распределительной коробки

Наиболее распространенным случаем является подключение розетки непосредственно от . Его в 99% случаев используют при монтаже розеточных групп, а также в большинстве случаев при добавлении розеток в уже существующие группы.

Итак:

  • Прежде всего, выполняем подключение между розетками. Для этого нам потребуется провод сечением не меньше, чем провод, которым мы планируем выполнять подключение.
  • От розетки, к которой планируется подключение, делаем перемычки к соседней розетке. А от соседней — к третьей розетке. При этом заземляющий провод крепим к заземляющим контактам, а нулевой и фазный — к силовым.
  • Теперь наша тройная розетка в одном гнезде готова к подключению. Но прежде, чем его выполнять, следует снять напряжение с группы, с которой предстоит работать. Кроме того, если в распределительной коробке проходят провода других групп, с них также стоит снять напряжение.
  • Вскрываем распределительную коробку и определяем фазный, нулевой и защитный провода нашей группы. Если ваша электрическая сеть смонтирована в соответствии с нормами ПУЭ, то голубой провод — нулевой, желто-зеленый – защитный и третий — фазный. Если же это не так, то ищем эти провода путем кратковременной подачи напряжения. Методология поиска описана в других статьях нашего сайта.
  • Теперь подключаем фазный провод в распределительной коробке и на розетке, затем то же самое проделываем с нулевым и защитным. Важно не перепутать место подключения защитного провода, фазный с нулевым можно подключать к любым силовым контактам розетки.

  • После подключения всех проводов и закрытия распределительной коробки можно подать напряжение и опробовать работоспособность наших розеток.

Подключение одной розетки от другой

Этот способ зачастую применяется при добавлении новой розетки в уже существующую группу. Он призван снизить объем работ, связанных со штроблением стен и снизить конечную цену подключения. И хотя применяется он редко, но также имеет право на существование.

  • Для того, чтобы выполнить такое подключение своими руками, следует, прежде всего, собрать нашу тройную розетку, как описано выше.
  • Следующим этапом становится снятие напряжение с розетки, от которой предстоит подключение.
  • Затем вскрываем эту розетку и дальше действуем по налаженной схеме. По сути, мы устанавливаем перемычку, как между розетками в нашей тройной розетке.
  • На этом подключение окончено и можно подать напряжение на всю нашу розеточную группу.

Вывод

Теперь вы знаете, как установить розетку тройную и собрать ее из нескольких одиночных розеток. Надеемся, это поможет вам в создании комфортной электрической сети вашего дома.

Хотелось бы только отметить, что добавления в уже существующую сеть несут за собой определенные ограничения. Поэтому применять их стоит только в исключительных случаях.

Тройные розетки позволяют подключить в одном месте до трех потребителей. Эти розетки имеют один питающий провод. В большинстве случаев, как для наружных, так и внутренних розеток, применяют метод блочной сборки или так называемые наборные розетки. Этот метод состоит в том, что сборку составляют из трех и более отдельных розеток.

Внешние видимые элементы тройной розетки

Для удобства и более эстетичного вида данной конструкции внешние рамки отдельных розеток заменяют на одну общую (покупается отдельно) рамку. При покупке рамки следует обратить внимание на соответствие формы внутренней части лицевой панели розетки и формы рамки. Желательно покупать розетки с квадратной внутренней частью пластиковой панели (на фото справа). Они более универсальны по вариантах и направлениях установки. Хотя это дело вкуса хозяина(заказчика).

Эта рамка для тройной сборки хоть и имеет квадратные места для крышек розетки, но закругления углов не такие, как у рамки на правом фото.

Следует помнить, что рамки выпускаются различных форм и расцветок. Дорогие розетки и выключатели вообще продаются раздельно: в одной коробке внутренняя часть с контактами а в другой коробке наружная декоративная крышка с рамкой. Выпускают накладные наружные части различных цветов и формы.

Для наружных розеток выпускаются специально сконструированные (но малораспространенные), у которых можно частично выкусить часть корпуса и затем красиво и плотно собрать тройную сборку.

Установочные элементы тройной розетки.

Кроме специальных внешних элементов для оборудования тройных розеток применяют наборные установочные коробки. Эта часть находится в стене и обычно является невидимой пользователям.

Коробки для кирпичных и бетонных стен

Составные коробки имеют приливы или замки, позволяющие точно и надежно собрать встраиваемую в стену часть.

Коробки для полосных стен

Для полостных стен (вагонка, гипсокартон) выпускают также цельнолитые тройные установочные коробки.

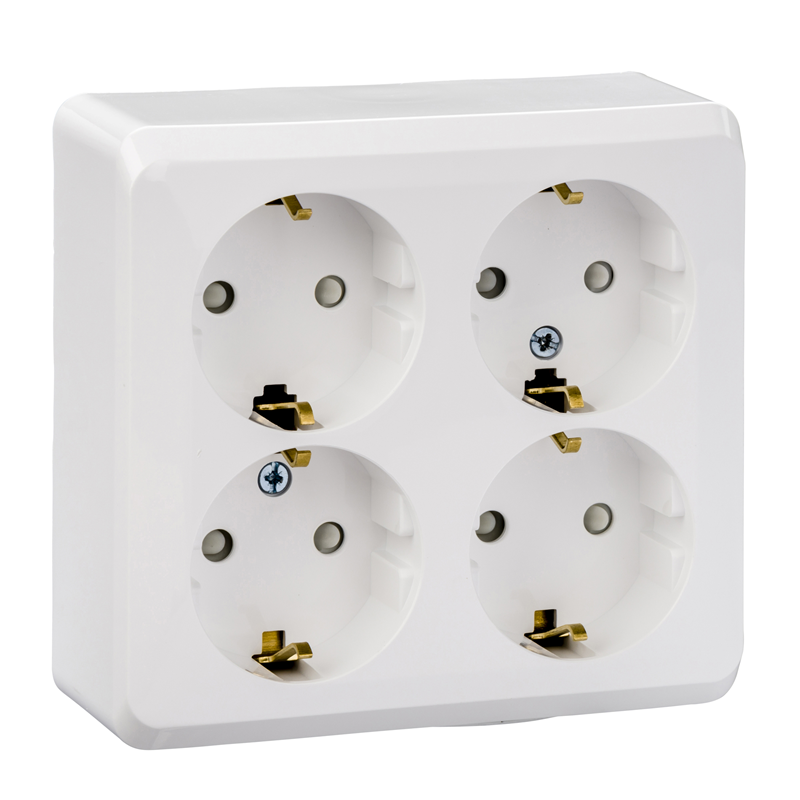

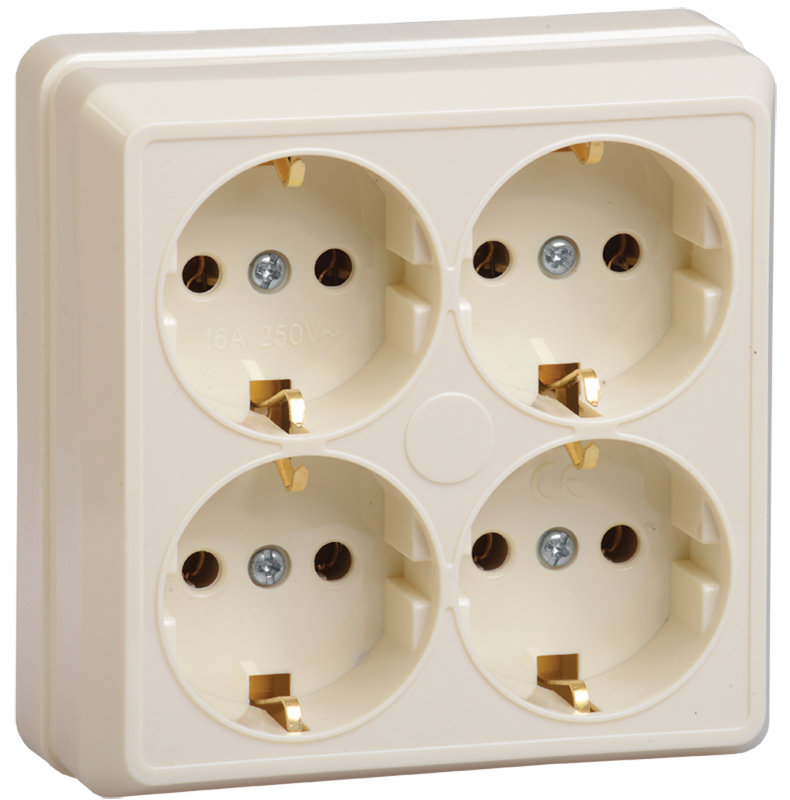

Все вышесказанное относится и к четверным, пятерным и другим многоместным розеткам. Коробки для полостных стен допустимо применять и в цельных стенах (кирпич…), лапки-зажимы при этом можно снять

Расположение штекеров(отверстий под вилку).

При установке и использовании трехместных и более розеток обращаем внимание на расположение подсоединительных отверстий для вилок. Желательно, чтобы эти отверстия шли вдоль или под углом к линии размещения розеток (см фото внизу). Поперечное расположение (как на нижнем фото) может затруднить подключение боковых вилок электроприборов.

При использовании тройников — устройств для временного подключения нескольких потребителей к одиночной розетке следует быть очень осторожным. При таком способе подключения возникает дополнительная и механическая, и электрическая нагрузка на контакты основной розетки, что может привести к аварийным ситуациям.

Основная причина аварийных ситуаций кроется в ослабленных контактах розетки. При плохом контакте происходит сильное нагревание как штекеров вилки, так и контактов штепселя. Они при этом окисляются, оплавляются, что приводит к еще большему ухудшении контакта и сильному разогреванию при последующим подключениям. В дальнейшем наступит выгорание розетки. И даже большой мощности здесь не надо.

На фото показана выплавленная вилка удлинителя, к которому был подключен фен мощностью 1600 Ватт. Поработал фен около 10 минут. А основная проблема была в плохом контакте вилки в розетке. Перед этим вставляли вилку с толстыми штекерами, а потом вставили вилку с тонкими стержнями.

Более надежным в этом случае, на мой взгляд, будет многоместная розетка с включением вилок разных стандартов (толщин) в «свои» отверстия. Например, в слева вставляются только вилки с тонкими стержнями, справа — с толстыми (евровилки).

Также следует обратить внимание на расположение соединительного провода внутри сборки. В некоторых коробках он может попасть под распорные зажимы внутренней части розетки. При этом произойдет разрушение изоляции провода с возможным замыканием токопроводящих жил.

Для подключения розеток желательно применять монолитный провод сечением до 2,5 мм кв(наприметр ВВГ-1 3х2,5). Более толстый провод подключить к бытовой розетке проблематично — он просто не войдет в подсоединительное отверстие клеммы. Провод ВВГ-2 3х2,5 хоть и имеет эффективное сечение такое же как у ВВГ-1 3х2,5, но реально толщина токопроводящей жилы у ВВГ-2 больше из-за промежутков между отдельными проволочками пучка.

Провод ВВГ 3х2,5 позволяет передавать до 5 кВт мощности при напряжении 220 В. Что обычно составляет полную допустимую мощность выделяемую РЭСом для среднестатистического дома, квартиры.

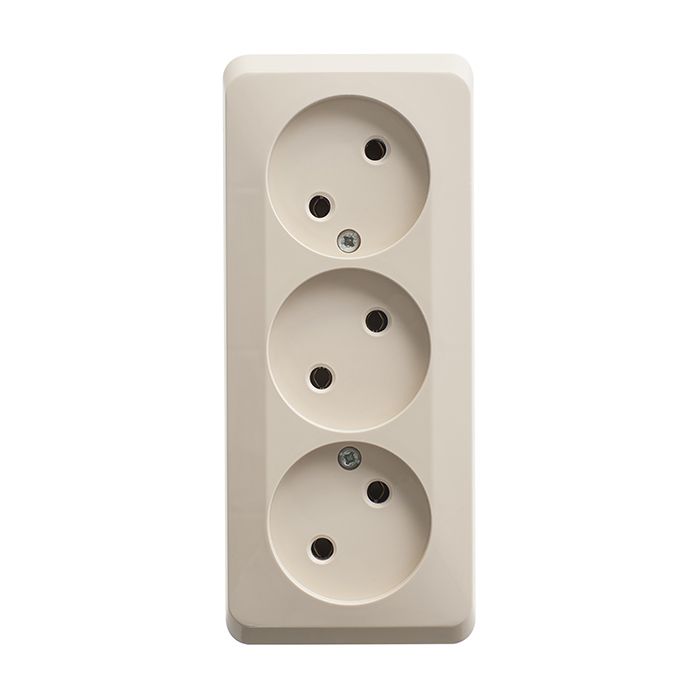

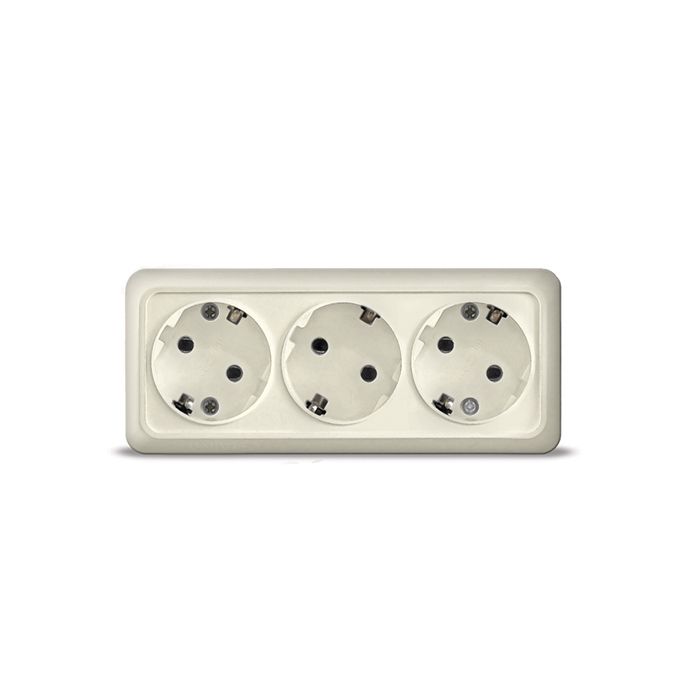

Формы тройных розеток. Многоместные розетки и сборки

Линейные блоки

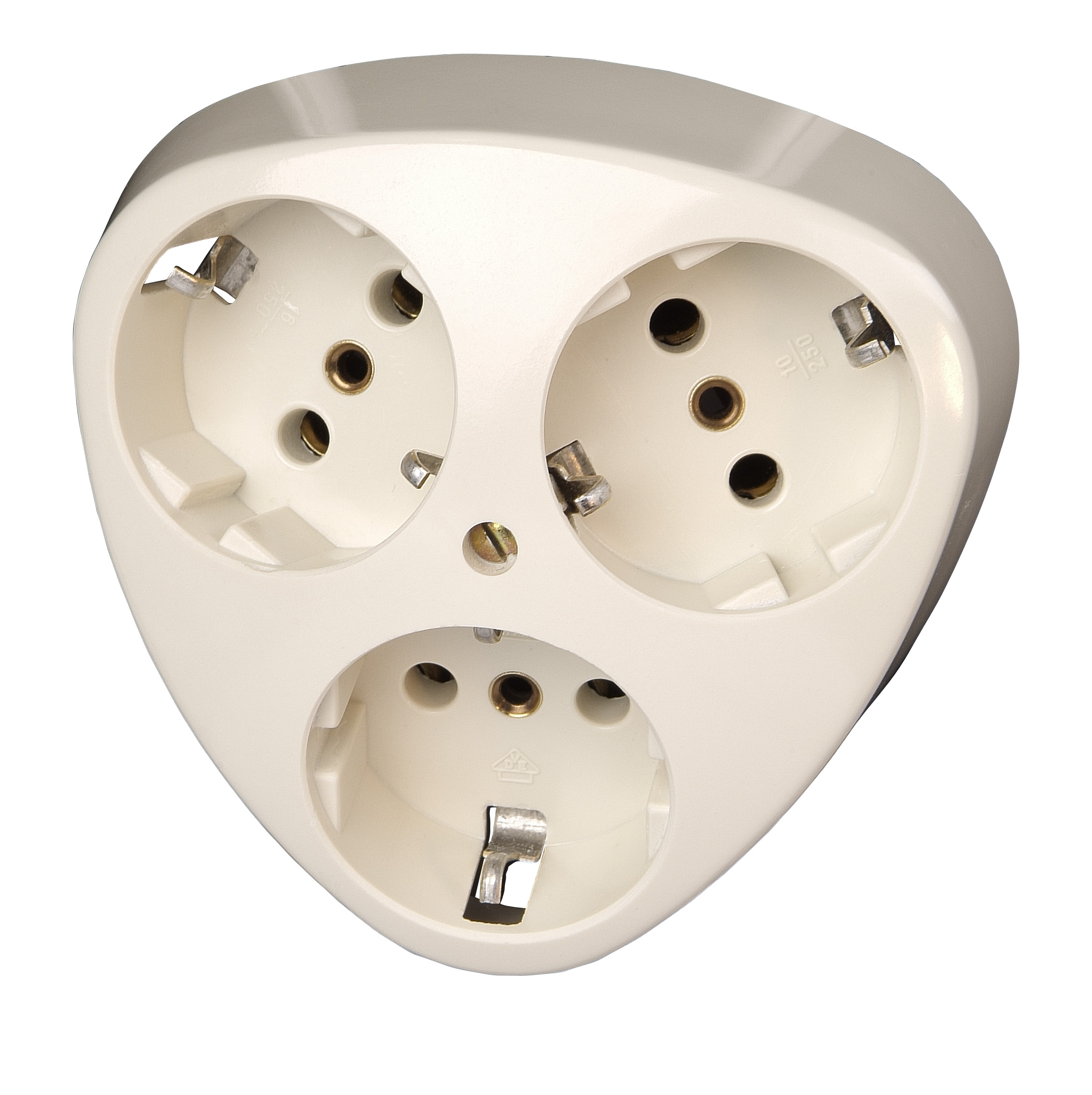

Треугольные блоки

Временные (тройники) и Стационарные внутренние

Установка тройных розеток

Установка скрытых тройных розеток в кирпичной стене.

Рассмотрим на примере доработки єлектропроводки в новострое с ошукатуренными стенами.

Основные этапы работы по установке тройных розеток

  • Изучение электрической схемы
  • Разметка на месте расположения электрических точек (мест установки розеток и выключателей, распредкоробок)
  • Штробление и прокладка проводов
  • Установка коробок под розетки и выключатели
  • Установка электророзеток, выключателей и другой арматуры.

Вариантов прокладки кабеля есть несколько

  • Штробление по низу стены — как на фото. Это вариант выбран из-за отсутствия пола, что бы не было проблем при установке плинтусов.
  • При наличии пола можно проложить провода в специальных плинтусах со встроенными кабель-каналами. Этот способ применим даже в жилых обустроенных квартирах.
  • При отсутствии специального плинтуса можно сделать штробу в самом низу стены под плинтусом, сняв его на время. (Также применимо в уже обжитых помещениях.) Внимание — не повредить провод креплением плинтуса!

Добавление новой розетки в уже обустроенном жилом помещении.

Под существующей (желательно низкорасположенной) розеткой острым ножом разрезаем обои. Разводим их в стороны. Делаем штробу к плинтусу. То же делаем и в месте новой розетки. Укладываем кабель по штробе и под плинтусом. Выводим к новой розетке. Защтукатуриваем штробу. Приклеиваем обои (после высыхания щтукатурки). Место стыка обои заметно только после рассказа о его наличии.

Установка открытых наружных (внешних) розеток на стене.

Можно использовать готовые блоки

Можно использовать наборные внешние розетки.

При установке наружных (накладных) розеток следует обратить внимание на тыльную сторону розетки.

Выпускаются наружные розетки с открытой тыльной частью, которую при установке надо будет прикрыть специальной накладкой.

Также выпускаются наружные розетки с закрытой тыльной частью. Такую розетку можно сразу закреплять на поверхности.

Ч асто мало одной розетки и приходится что-то придумывать. Либо вставлять в неё тройник, либо удлинитель. Давайте раз и навсегда решим эту проблему и сделаем из одной розетки три, то есть из одинарной сделаем тройную. Здесь можно пойти двумя путям: первый, как известно, проще, второй посложнее, но и результат усилия оправдывает.

Итак, вы решили сделать три розетки вместо одной, давайте рассмотрим как это можно сделать.

Тройная розетка в один подрозетник

Первый — простой вариант, это снять одинарную розетку и установить на её место тройную в тот же подрозетник. Выглядят такие розетки не совсем красиво, имеют треугольную форму, да и купить их не совсем просто, они не пользуются большой популярность и, соответственно, мало кто занимается их продаёт. На фото ниже представлена такая тройная розетка, которая устанавливается в один подрозетник.

Установить её проблем не составит, снимаем старую, устанавливаем новую, рассказано в отдельной статье.

Три розетки в одной рамке

Второй вариант, хоть и более трудоёмкий, но позволяет получить качественное и современное устройство розеток.

Это три механизма розеток в одной тройной рамке. Чтобы сделать из одной розетки три, нужно пробурить в стене отверстия под другие две розетки. Если у вас наклеены обои, их нужно аккуратно удалить, что бы была возможность приклеить их обратно.

Делаем отверстия под розетки

Рядом с отверстием под розетку бурим ещё два, справа или слева. Если стена у вас бетонная, то пробурить отверстия будет сложно, да и не всегда можно. Например, в панельных домах, бурить, штробить стены вообще нельзя, но многие об этом даже и не знают. Если стена гипсовая — это самый простой вариант устройства розеток. На кирпичной стене, тоже больших проблем не составит, монолитный бетон — вариант сложный, но хотя бы возможный, в отличие от панелей.

Как выштробить отверстия под розетки зависит от материала стены. Гипсовую стену можно выштробить перфоратором с насадкой-лопаткой. Удобнее всего сверлить буровой коронкой, но не всегда и не у всех такие коронки есть. Покупать коронку ради 2-х розеток — накладно, стоит она минимум 600 руб в розницу.

При штроблении гипсовой стены главное не переборщить и не выштробить её насквозь. Обычно такая стена имеет толщину в 75-80 мм. Кирпичную стену так же можно выштробить насадкой-лопаткой. Удачный вариант — когда по кругу подрозетника насверливаются отверстия буром 10-12 мм диам. и внутренности убираются лопаткой. Штробим аккуратно, ведь у нас тут провод под напряжением.

В стене можно найти арматуру, которую можно срезать болгаркой, либо просто обойти, сдвинув немного розетки, если не удаётся установить розетки на нужную глубину. После того, как отверстие готово, примеряем подрозетники.

Отверстие под тройную розетку смачиваем водой, то есть обеспыливаем, сделать это можно кисточкой. Аккуратнее, ведь у нас тут провод под напряжением.

Подготавливаем и устанавливаем тройной подрозетник

Не забываем проделать в подрозетнике отверстия под провода, если их у вас нет. Там, где это нужно. Что бы соединить три розетки между собой, чтобы по всем ним шёл ток, внутри подрозетника нужно проложить кабель от одной к другой и к третьей. Делаем отверстия с учётом этого, на подрозетниках обычно уже есть подходящие, отмеченные места под отверстия.

Разводим гипсовый раствор. Алебастр или гипсовую штукатурку. Алебастр быстро сохнет, штукатурка долго, лучше всего смешать их 1 к 1. Алебастр (строительный гипс) сохнет минуты 3-5, так что, если используете его, нужно

Обмазываем подрозетник раствором и устанавливаем на место. Проверяем вертикальность установки уровнем, а так же смотрим, что бы подрозетник был заподлицо со стеной, обычно это проверяется шпателем.

Замазываем все оставшиеся щели, выравниваем подрозетник. Заводим имеющийся провод в крайнюю розетку.

Клеим обои. На примере у нас тройная розетка с ТВ розеткой.

ТВ провод заводится отдельно в третий подрозетник. Из крайнего правого подрозетника провод заводится в средний. И, если бы правая крайняя была бы тоже силовая — из средней в крайнюю. Для этого отрезается кабель размером 20 см, зачищается и просовывается в отверстие между подрозетниками.

Установка розеток в тройной подрозетник

Розетки устанавливаются по одной. У каждой есть два контакта, есть ещё третий — земля, если розетки с заземлением. Этот вариант рассматривать не будем, в любом случае, если розетки у вас с заземлением, то третий контакт вовсе не подключается и остаётся пустым.

Сверху или снизу у розетки есть два контакта. К одному из них подключаем два провода фазы, к другому контакту два провода ноля.

Выглядит это так, как на фото выше. Устанавливаем розетки на место, закрываем рамкой. Этот процесс подробно показан в статье об установке розеток своими руками. Не забудьте проконтролировать уровнем, ровно-ли выставлена розетка.

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку . Успехов вам, и добра вашей семье!

Различные типы цепей для питания розеток

Существуют две основные схемы, используемые для розеток. Радиальный и кольцевой.

В этом разделе

Розетки
Розетка
Двухполюсная, однополюсная или ни одна?
Простая радиальная цепь
Кольцевые оконечные цепи
Радиальная цепь с ответвлениями
Добавление ответвления к оконечной кольцевой цепи
Расширение кольцевой цепи с помощью соединительной коробки
Расширение существующей кольцевой оконечной цепи

Розетки

Розетка — это привычный предмет, закрепленный на стене, в который можно вставить вилку.Доступен в одинарном и двойном вариантах. Некоторые производители также выпускают трех- и четырехместные версии.

Одна розетка рассчитана на 13 ампер. Двойная розетка НЕ ​​рассчитана на 26 А — она ​​13 А используется на две розетки. Поэтому, если вы собираетесь установить два мощных прибора в одном месте, лучше использовать две одинарные розетки, чем одну двойную. Чаще всего это происходит со стиральной машиной и сушилкой.

Трех- и четырехместные версии также имеют ток 13 А, общий для розеток, и у них будет предохранитель на 13 А, встроенный в переднюю часть розетки.Эти типы обычно устанавливаются на стандартный одинарный или двойной задний ящик, обеспечивая быстрый способ установки дополнительных розеток.

Другие варианты переключателей

Розетка

Ужасный и раздражающий термин, используемый многими людьми. Нет такого (больше нет). Розетки есть, а вилки есть. Не оба одновременно. В режиме разгрома также обратите внимание, что выключатели света — это не розетки, а место, где подходит ваша «лампочка», — это патрон, а не розетка.Если бы это была легкая розетка, то, наверное, еще где-то была бы тяжелая розетка?

Двухполюсный, однополюсный или ни один из них?

Скорее всего, коммутируемые розетки — это те, на которых есть выключатели. Не так очевидно то, что некоторые из них однополюсные (где переключается только ток), а другие — двухполюсные (переключаются как фаза, так и нейтраль). Двухполюсное переключение может показаться более безопасным, но автоматические выключатели или предохранители в вашем потребительском блоке переключают только напряжение, нейтраль постоянно подключена.

Двухполюсные переключаемые розетки стоят немного дороже, чем однополюсные.

Коммутационные розетки вообще не имеют выключателя. Переключение осуществляется отключением прибора от сети. Полезно, чтобы избежать их случайного выключения, или если переключатель предусмотрен где-либо еще. Один из примеров — розетка под столешницей для стиральной машины, которая подключается через выключатель, установленный над столешницей.

Розетки с перегрузкой | Электробезопасность прежде всего

Воспользуйтесь нашим «калькулятором розеток»

У большинства людей дома есть удлинители, с помощью которых они используют 4-контактные линейные переходники, чтобы увеличить количество приборов, которые они могут подключить к розетке.

Однако, хотя есть место для подключения четырех устройств, это не означает, что это всегда безопасно.

Вы можете избежать перегрузки розеток и риска возгорания, следуя этому простому совету:

  • Проверьте номинальный ток удлинителя перед подключением к нему приборов. Большинство из них рассчитаны на 13 А, но некоторые рассчитаны только на 10 А или меньше — номинал должен быть четко указан на задней или нижней стороне удлинительного кабеля. Если нет, обратитесь к инструкции производителя
  • Ни в коем случае не допускайте перегрузки удлинительного кабеля, подключая к нему приборы, которые вместе превышают максимальный номинальный ток, указанный для удлинительного кабеля.Это может привести к перегреву вилки в розетке и вызвать возгорание.
  • Воспользуйтесь нашим калькулятором перегрузки (ниже), чтобы проверить, не превышаете ли вы максимальную нагрузку
  • Чтобы получить информацию только о текущих рейтингах обычно используемых бытовых приборов, ознакомьтесь с нашей информацией об амперах и ваттах.
  • Используйте только один удлинитель на каждую розетку и никогда не подключайте удлинитель к другому удлинителю
  • Используйте удлинитель многонаправленной перемычки вместо блочного адаптера, так как это снизит нагрузку на розетку.Некоторые переходники блоков не имеют предохранителя, что увеличивает риск перегрузки и возгорания.
  • Рассмотрите возможность установки дополнительных розеток, если вы регулярно полагаетесь на удлинители и переходники, и обратитесь к дипломированному электрику для выполнения монтажных работ.
  • Регулярно проверяйте наличие следующих знаков опасности:
    • запах горячего пластика или гари возле прибора или розетки
    • Искры или дым, исходящий от свечи или прибора
    • черные пятна или подпалины вокруг розетки, вилки или на приборе
    • Поврежденные или изношенные провода
    • цветной провод внутри выводов, виден на вилке или где-либо еще
    • расплавленная пластмасса на корпусах или проводах прибора
    • перегорающие предохранители или автоматические выключатели, срабатывающие без очевидной причины
Расширения и выводы

Полезное руководство по добавочным номерам и лидам, содержащее список советов, которые помогут обезопасить вас дома.

Если вы хотите разместить калькулятор на своем веб-сайте, щелкните здесь, чтобы сгенерировать код, который вам понадобится.

Беспокоитесь о перегрузке сокетов? — Попробуйте этот калькулятор

Функция безопасности прожектора — Irvine Beat FM

В: Сколько приборов можно подключить к одной розетке?

A: Следуйте правилу 13 ампер, как описано в этой статье.

В: Как узнать, не перегружаю ли я розетку?

A: Разные устройства потребляют разные усилители. Используйте наш калькулятор на этой странице в качестве руководства, чтобы избежать перегрузки.

В: Сколько ватт может потреблять розетка на 13 А?

A: Подключение 4 предметов, таких как телевизор, DVD-плеер, Sky Box и игровая консоль, к удлинителю, составит чуть более 750 Вт = 3 А.
Важно никогда не перегружать штепсельную розетку, которая составляет 3000 Вт = 13 Ампер. Некоторые приборы используют больше, чем другие. Используйте калькулятор на этой странице в качестве руководства.

Перегрузка электрических розеток может вызвать перегрев вилок и привести к пожару.

Что такое правило 13 ампер?

Если вы потратите несколько секунд на то, чтобы прочитать эти инструкции и проверить свою пожарную сигнализацию, это может спасти не только вашу собственную жизнь, но и жизнь ваших семей.

Если вы не уверены, какие устройства потребляют больше энергии, попробуйте калькулятор перегрузки розетки на этой странице в качестве руководства.

Вот рекомендации ESC (Национальный совет по электробезопасности).

  • Не перегружать розетки. Помните правило 13 ампер. Максимум 13 ампер в 1 розетку.
  • Избегайте блочных адаптеров. Используйте переходники на кабеле. (Некоторые адаптеры блоков не имеют предохранителя, что увеличивает риск перегрузки и возгорания).
  • Когда вы ложитесь спать или когда им не пользуетесь, отключайте электроприборы.
  • Не прокладывайте удлинители под коврами.
  • НИКОГДА не вставляйте 2-контактные европейские вилки в 3-контактные розетки без использования европейского переходника.
  • Используйте только один удлинитель для каждой розетки и никогда не подключайте удлинитель к другому удлинителю.

Используйте этот калькулятор, чтобы проверить, не превышаете ли вы максимальную нагрузку в соответствии с правилом 13 ампер.

Щелкните «Начать».

Калькулятор розеток был предоставлен вам компанией Electrical Safety First.

Для получения дополнительной информации о безопасности посетите https: // www.electricsafetyfirst.org.uk

Что делать дальше

Рассмотрите возможность установки дополнительных розеток, если вы регулярно полагаетесь на удлинители и адаптеры, и используйте дипломированного электрика для выполнения монтажных работ.

Знаки опасности перегрузки, на которые следует обратить внимание:

Перегорающие предохранители или автоматические выключатели, срабатывающие без очевидной причины.

Запах горящего пластика.

Искры при подключении приборов

Чернота или подпалины вокруг розетки, вилки или на приборе

Поврежденные кабели

ПК и игровые компьютеры. Энергопотребление.

Стоит отметить, что стандартные домашние ПК часто оснащены блоками питания мощностью 450 Вт, а иногда и 350 Вт. Однако, если ваш ПК является машиной с более высокими характеристиками, предназначенной для игр или других интенсивных задач, вполне вероятно, что компьютер имеет гораздо более мощный блок питания, возможно, 750 Вт или выше.

Это необходимо учитывать при рассмотрении того, как ваши приборы подключены к сети без перегрузки розеток или удлинителей.

Электрические устройства, которые нельзя использовать с несколькими розетками

Вот несколько устройств, которые следует подключать непосредственно к розетке, а не через адаптер .

  • Чайники
  • Переносные обогреватели
  • Фены
  • Тостеры
  • Холодильники
  • Микроволны
  • Мультиварки
  • Стиральные машины / сушильные машины
  • Посудомоечные машины

Если в нем есть ТЭН — не подключайте через универсальную розетку или адаптер.

Устройства, которые могут быть подключены к сети через удлинитель многоканального адаптера

  • телевизор
  • Вентилятор
  • Лампа
  • Маршрутизатор
  • Зарядное устройство для мобильных устройств

Список слишком велик, но если есть сомнения — совет электриков: «не перегружайте розетки».

———————————————————————–

Последние статьи на Irvine Beat FM — Love Local

Следите за изменениями в зачислении детей младшего возраста в ближайшее время. В ЭТОМ году, в связи с продолжающейся пандемией коронавируса, и для обеспечения безопасности всех; Совет просит родителей…

Ниже приводится пресс-релиз NHS Ayrshire & Arran от 12 января 2021 года. Выборная хирургия NHS Ayrshire & Arran продолжает работать, чтобы гарантировать, что у нас есть право…

В рамках общенациональной кампании правительства Великобритании по повышению доступности тестирования на коронавирус для сообществ, мобильная группа тестирования будет находиться в Ирвине в воскресенье, 10 января и…

Присоединяйтесь к Irvine Beat FM на Рождество и Новый год вместе с командой презентации IBFM.Вот кого и чего можно ожидать в праздничный период. В связи с продолжающимся Covid-19…

Plug Adapters & Multi-Plug Outlets в Ace Hardware

Каждая комната в в вашем доме достаточно электрических розеток, или вам нужно постоянно переключаться заглушки, чтобы все работало одновременно? Благодаря увеличению количество устройств и зарядных устройств, используемых в повседневной жизни, в большинстве домов сейчас не хватает торговые точки время от времени.

Наш выбор штекеров адаптеры и разветвители розеток в Ace Hardware могут увеличить количество розетки, которые у вас есть безопасно и легко доступны. Узнайте, что вам нужно учитывать при выборе здесь многоканальной розетки или переходника.

Важно купить адаптер розетки с достаточно высоким рейтингом усилителя для ваших планов. Хорошая розетка В сплиттерах будет предохранитель для защиты от скачков напряжения. Выбери один с достаточно высоким рейтингом усилителя, чтобы справиться со всеми устройствами или приборами, которые вы планирую подключиться к нему.

Большинство адаптеров розеток иметь рейтинг 15 или 20 ампер, что более чем достаточно для обычных устройств например телевизоры, ноутбуки, зарядные устройства для телефонов и т. д. Однако, если вам нужно подключить стиральные машины, посудомоечные машины или другую мощную технику, убедитесь, что вы выходной разветвитель имеет достаточно высокий ампер, чтобы справиться с этим.

Важно с самого начала выберите преобразователь с несколькими вилками и нужным количеством розеток. Соединение двух или более разветвителей вместе увеличивает риск сбоев питания и даже электрический огонь, так что определите, сколько розеток вам понадобится, прежде чем покупка. У нас есть адаптеры от одной до шести розеток для удовлетворения любых потребностей.

Также обратите внимание на размер и форма адаптера, чтобы убедиться, что он подходит к вилкам, которые вы будете с помощью. Некоторые формы адаптеров, например кубы, могут иметь несколько выходов в очень занимает мало места и идеально подходят для стандартных вилок.

Однако телефон зарядные устройства, блоки питания и трансформаторы часто бывают больших размеров и Формат полосы гарантирует, что вы сможете подключить их все сразу.

Увеличьте ваш дом безопасность за счет выбора адаптера розетки со встроенной защитой от перенапряжения.Даже для больше уверенности, ищите адаптер с переключателем, чтобы отключить все токи, когда ваши устройства не используются.

В зависимости от вашего дома, ваши розетки могут иметь два или три отверстия. В первый тип, известный как поляризованные розетки, не имеет функции заземления и эти розетки обычно находятся в старых зданиях.

Трехпроводной заземленный тип более современный и обеспечивает повышенную безопасность. Разветвители относим к подходят для обеих конструкций розеток, поэтому важно выбрать правильную конфигурацию для электропроводки вашего дома.

У нас также есть торговые точки адаптеры, предназначенные для использования вне помещений, которые защищены от непогоды для обеспечения безопасность независимо от условий.

Когда вы ищете добавьте еще несколько розеток в комнату, в нашем ассортименте адаптеров с несколькими розетками есть розетка разветвители, которые вы ищете. Просмотрите нашу подборку преобразователей розеток и адаптеры, указанные выше, или посетите местный магазин Ace, где наш опытный персонал будет будем рады ответить на любые ваши вопросы.

Имейте устройство или прибор, который просто не достает до розетки? Найдите идеальное решение для удлинителей различной длины.

Пара обнаружила, что сломанная двойная розетка в их доме на самом деле является секретом. БЕЗОПАСНОСТЬ

Пара раскрыла свой шок, обнаружив, что сломанная электрическая розетка на кухне их дома на самом деле является секретным сейфом.

Более двух лет 45-летний Даррен Стилс и его партнер, живущие в Хакнелле, были сбиты с толку двойной розеткой.

Он находился в хорошем месте у подножия лестницы, но он никогда не работал с тех пор, как они купили недвижимость в Болинги-Уэй в июле 2017 года, что им не понравилось.

«Мы пытались воткнуть в него что-то», — объяснил Даррен. «Он идеально подходит для уборки лестницы пылесосом, вместо того, чтобы протянуть шнур по кухонному полу».

45-летний Даррен Стилс, который живет со своим партнером в Хакнелле, рассказал о моменте, когда он обнаружил, что двойная розетка в его доме на самом деле была секретным сейфом

Видео, которое пара поделилась в Twitter в воскресенье, показывает момент, когда они обнаружили почему розетка так долго ломалась

На ощупь розетка не болталась или что-то в этом роде, и когда пара пригласила декораторов, чтобы переделать кухню вскоре после их переезда, ничего не было отмечено.

«Люди только что нарисовали вокруг него», — добавил он.

В конце концов, они решили попросить электрика попытаться разобраться в этом и отремонтировать.

«Мне это просто надоело», — объяснил Даррен. «К нам пришел электрик, чтобы сделать еще кое-что, и я попросил его взглянуть на это».

Электрик подтвердил, что в розетке нет тока, прежде чем попытаться решить проблему другим способом.

«Он открыл ее, и она оторвалась от стены», — объяснил менеджер ресторана Даррен.«И то, что было обнаружено, было — секретный сейф».

К сожалению, к большому разочарованию пары, он не был заполнен деньгами или ценностями.

«В нем была просто пыль, пух и мертвый паук», — сказал Даррен.

Надоело, что розетка (на фото) не работает, пара попросила электрика взглянуть, чтобы попытаться исправить это

После обнаружения шока многие пошутили в социальных сетях, чтобы пошутить, что они будут проверять их розетки позже

После публикации видео в Интернете в воскресенье, он собрал более 60 000 просмотров.

‘У меня розетка не работает …. обязательно проверю позже !!’ написал один пользователь Twitter.

«Это и весело, и что-то вроде Джеймса Бонда», — прокомментировал другой, а третий написал: «Я всегда хотел одного из них в детстве».

Четвертый пошутил: «Не храните там сейчас ничего слишком ценного. Люди узнают !! Но блестящая идея. У Альфа и Одри был такой на улице Коронации.

Далее добавлено: «Я помню, как видел их в каталогах Argos в 90-х.Всегда хотел такую ​​».

В сейфе должен быть ключ, который вставляется в одно из отверстий для штифтов заглушки, но он был открыт, и Даррен сказал, что у него нет ключа для этого.

Однако он рассказал, как будет хранить сейф, как он есть, для «потомков».

Почему односокетные серверы могут править в будущем

Серверы с несколькими сокетами используются с самого начала корпоративных вычислений. Рынок и технологии переросли в двухпроцессорные процессоры x86 и многоядерные процессоры с высокой степенью интеграции. В этой статье я надеюсь ответить на несколько вопросов о том, как мы сюда попали и каково вероятное будущее.

Крупные симметричные многопроцессорные системы (SMP) когда-то управляли предприятием, как динозавры, бродившие по Земле. Это было необходимо из-за многих факторов (1) технологический процесс допускал только одноядерные процессоры (2) крупномасштабные сети не существовали или, по крайней мере, были экономически невыгодными (3) приложения были ориентированы на опыт терминала и мэйнфрейма. Эти факторы помешали появлению таких масштабных систем и приложений, как сегодня.По мере изменения этих факторов предприятия начали переходить от больших SMP-машин к горизонтальным системам с умеренным количеством сокетов (преимущественно 2 и 4 сокета). Технологические процессы и большие сети подорвали экономику и продолжили работу, где мы находимся сегодня с горизонтальным масштабированием на 2-4 сокета с многоядерными процессорами.

Но почему мы остановились на 2-4 сокетных системах? Почему мы не сделали последний переход на 1-сокет? В прошлом было несколько причин, но я не уверен, что они актуальны сейчас. Когда мы перешли от мэйнфреймов к горизонтальному масштабированию, ЦП были одноядерными, и экономия затрат на совместное использование северных мостов, южных мостов и контроллеров памяти имела большой смысл. С появлением многоядерных процессоров и интеграции контроллеров памяти все еще существовал веский аргумент в пользу совместного использования устройств ввода-вывода, южного моста, блоков питания, вентиляторов и т. Д.

Но сегодня мы вступаем в эру мощных, высокоинтегрированных многоядерных процессоров, и аргумент в пользу того, чтобы делиться тем, что осталось — IO, блоками питания, вентиляторами и т. Д., Становится очень слабым.Фактически, это приводит к проблемам с мощностью и производительностью. ЦП сегодня и в будущем будут равны по мощности от 2 до 4 процессоров прошлого — мы говорим о процессорах мощностью 250 Вт и более с 32 ядрами и более высокой мощностью / количеством ядер в будущем. Это привело к потребности в большем объеме памяти, большем количестве накопителей NVMe . .. и, следовательно, большей мощности на единицу измерения. Каждый сокет имеет такую ​​высокую производительность (много ядер), что вам действительно не следует * делить ввод-вывод между сокетами, фактически это снижает производительность — прочтите на. Несколько лет назад в нашем крупномасштабном сервере 2U максимальная мощность блока питания составляла 750 Вт, а теперь у нас есть стандартные предложения блоков питания до 2400 Вт — наша мощность на U увеличилась в 3 раза.В результате стойки остаются наполовину пустыми, а в центрах обработки данных остаются «горячие точки».

Двухпроцессорные серверы создают проблемы с производительностью из-за закона Амдала — этого небольшого закона, который гласит, что последовательная часть вашей проблемы ограничивает масштабирование производительности. Видите ли, когда мы перешли в эру многих ядер, эта маленькая ссылка NUMA (неравномерный доступ к памяти) между сокетами превратилась в огромное горлышко бутылки — по сути, мы вступили в эпоху, когда на кухне слишком много поваров. С 28, 32, 64 или более ядрами на каждой стороне, пытающимися достичь через ссылку NUMA для совместного использования ресурсов, таких как память и ввод-вывод, не говоря уже о трафике когерентности кеша, размер сокета резко увеличивается.Чтобы сохранить пропускную способность ввода-вывода и памяти на каждое ядро ​​над водой, идет борьба за выводы связи NUMA — и помните, чем больше выводов, тем больше мощность. Однако для сбалансированной системы приоритетом является сначала пропускная способность основной памяти, затем пропускная способность ядра ввода-вывода и, наконец, пропускная способность NUMA — так что у нас есть растущая проблема в многопроцессорных системах, и получение контактов является последним приоритетом. Например, в двухпроцессорной системе пропускная способность для ввода-вывода от CPU0 по сравнению с CPU1 может упасть на 25%, в то время как задержка может возрасти на 75% во время нагрузки по сравнению с собственным трафиком от CPU0 к вводу-выводу.См. Рисунки 1, 2, 3 — на рисунке 2 чем больше, тем лучше (пропускная способность), а на рисунке 3 ниже — лучше (задержка). В этом тесте мы просто использовали STREAM для увеличения нагрузки, а затем измерили пропускную способность сети и задержку от CPU0 и CPU1.

Рисунок 1: Типичный 2-сокетный сервер

Рисунок 2: Сравнение пропускной способности сети CPU0 и CPU1

Рисунок 3: Сравнение сетевой задержки для CPU0 и CPU1

Были ли у вас странные проблемы с производительностью приложений, которые выглядели связанными с сетью? Предполагаемая сетевая проблема может быть не сетевой проблемой, а скорее проблемой пропускной способности / задержки сети, созданной внутри сервера, как показано выше.

Еще один момент, который следует учитывать. На рисунке 4 показана метрика для каждого ядра (пропускная способность памяти / ввода-вывода, количество ядер, размер кэша и т. Д.) С 2003 по 2018 г. Вы заметите, что в представлении показателей для каждого ядра, пропускной способности памяти и вводе-вывод Пропускная способность на ядро ​​падает с середины 2011 года. И имейте в виду, что это не влияет на улучшения IPC (количество инструкций за такт) ядер с 2003 по 2018 год. Чтобы исправить это, нам нужно больше контактов и более быстрый SERDES (PCIe Gen4 / 5, DDR5, Gen-Z), 1- socket позволяет нам найти компромисс между выводами на уровне сокета и системы.

Рисунок 4. Стандартные метрики 2S на ядро ​​

Почему это произошло и почему сейчас? Как я уже сказал, на самом деле все сводится к закону Амдала, или слишком много поваров на кухне, и борьба за счет кеглей. Так что же нам делать? Многие в отрасли, особенно ориентированные на высокую производительность, обходят проблему двумя способами: (1) установить вручную привязку наиболее важных приложений к сокету с вводом-выводом или (2) удвоить количество сетевых адаптеров и избежать проблемы.Когда вы думаете об облачных технологиях будущего и тысячах контейнеров, контроль сродства не является долгосрочным решением. И если вы решите проблему с двумя сетевыми адаптерами, вы, по сути, разделите двухпроцессорный сервер на 2 системы с одним сокетом — и ничего не получили взамен, кроме связки контактов NUMA, большего сокета, большей мощности (2x сетевых адаптера). ) и более высокую стоимость (2xNIC) … чтобы избежать проблемы.

Есть еще один ответ — серверы с одним сокетом могут править будущим — и вот почему.

Топ-10 Список Роберта, почему 1-сокет может править в будущем.

  1. Более чем достаточно ядер на сокет, тенденция к увеличению
  2. Замена недозагруженных 2S серверов
  3. Легче поразить двоичные каналы памяти и, следовательно, границы двоичной памяти (128, 256, 512…)
  4. Более низкая стоимость кластеризации отказоустойчивости (меньше ЦП / памяти….)
  5. Лучшая стоимость лицензирования программного обеспечения для некоторых моделей
  6. Избегайте снижения производительности NUMA — ввод-вывод и память
  7. Размытие плотности мощности в центре обработки данных, чтобы избежать горячих точек
  8. Перенацеливание контактов NUMA для большего количества каналов: DDRx или PCIe или будущих шин (CxL, Gen-Z)
  9. Обеспечивает лучшее подключение прямого диска NVMe без переключателей PCIe (хорошо, я обманываю, чтобы добраться до 10, поскольку это результат # 8)
  10. Gartner соглашается и подготовил документ. (https://www.gartner.com/doc/reprints?id=1-680TWAA&ct=1&st=sb).

Давайте рассмотрим это по порядку с небольшими подробностями.

Ядра на сокет более чем достаточно, и тенденция к увеличению — кто-нибудь не согласен? И если вы посмотрите на все разговоры о многочиповой упаковке, больше ядер на сокет — это путь, пока мы не придумаем что-то новое и не отойдем от архитектуры фон Неймана.

Замена недозагруженных серверов 2S — опять же несложно; зачем использовать двухпроцессорную систему с 8-12 ядрами на сокет, если вы можете заменить ее на 24+ ядра с одним сокетом и не снизить производительность ниже той, которую вы заплатили.

Легче поразить двоичные каналы памяти и, следовательно, границы двоичной памяти (128, 256, 512…) — если мы освободим контакты, нам будет легче оставаться на 2,4 или 8 каналах памяти и не придется иметь дело с этими нечетными 3, 6, 9 каналов. Это уменьшит количество ситуаций, когда у нас либо не хватает памяти (384), либо слишком много (768), когда нам нужно 512. В конце концов, это двоичные системы.

Снижение затрат на отказоустойчивую кластеризацию (меньше ЦП / памяти….) — это легкая победа, учитывая 3-узловые кластеры HCI, нам нужен узел 3 rd , чтобы быть свидетелем.Если бы это было развернуто с системами с одним сокетом, нам нужно всего 3 процессора вместо 6.

Лучшая стоимость лицензирования программного обеспечения для некоторых моделей — в то время как лицензии независимых поставщиков программного обеспечения различаются, некоторые лицензии зависят от сокета, а некоторые от количества ядер. Gartner подготовила документ «Использование однопроцессорных серверов для снижения затрат в центре обработки данных», в котором показано снижение стоимости лицензирования VMware vSAN примерно на 50%. Я бы не стал рассчитывать на модели лицензирования ISV как на долгосрочную причину, хотя ISV со временем склонны оптимизировать модели лицензирования. Если бы я был независимым поставщиком программного обеспечения, я бы лицензировал по ядрам с помощью кикера с несколькими сокетами из-за увеличения количества проверок / тестирования при масштабировании за пределы одного сокета.

Избегайте снижения производительности NUMA — ввода-вывода и памяти — я думаю, что в значительной степени я рассмотрел это выше на графиках. Данные и факты трудно игнорировать. Имейте в виду, что для достижения идеального результата нам нужны ЦП с постоянным числом NUMA на сокет. Избегание NUMA также может устранить потенциальную проблему с производительностью приложения на сервере, которая выглядит как проблема сети.

Размытие плотности мощности в центре обработки данных, чтобы избежать горячих точек центра обработки данных — это интересная область, о которой стоит подумать, и она может не регистрироваться для всех предприятий.Из-за увеличения мощности на стойку U, как описано выше, мы создаем «горячие точки» и меньше, чем полные стойки. Не говоря уже об ограничениях конфигурации сервера — сколько раз вы хотели A + B + C + D + E на сервере и обнаруживали, что это недопустимая конфигурация из-за мощности и / или термических воздействий? Если мы разобьем двухпроцессорный сервер, мы сможем получить лучшие варианты конфигурации дисков NVMe, ускорителей для конкретных доменов и т. Д., А затем распределить тепло по большему количеству стоек, что поможет лучше использовать распределение питания и охлаждения в центре обработки данных.

Перенацеливание контактов NUMA для большего количества каналов: DDRx или PCIe или будущих шин (CxL, Gen-Z) — это легкая победа, и вы уже можете увидеть результаты в Dell PowerEdge R7415 и R6415. AMD EPYC обеспечивает такую ​​гибкость, и Dell EMC смогла предоставить это преимущество нашим клиентам.

обеспечивает лучшее подключение прямого привода NVMe без переключателей PCIe (хорошо, я обманываю, чтобы добраться до 10, так как это результат или # 8) — это прямое следствие перепрофилирования ссылок NUMA и именно того, что мы сделали на PowerEdge R7415 и R6415 чтобы позволить большое количество накопителей NVMe без дополнительных затрат, электроэнергии или влияния на производительность коммутаторов PCIe.

Gartner соглашается: Gartner подготовила документ — Использование однопроцессорных серверов для снижения затрат в центре обработки данных.

Итак, у вас есть немного истории, некоторые действующие фундаментальные законы компьютерной архитектуры, результаты некоторых тестов и, наконец, список 10 лучших причин, по которым я оптимистичен в отношении будущего однопроцессорных серверов.

Ударная головка с тройной квадратной передачей

сочетает в себе три головки размером

Ударная головка с тройной квадратной передачей

сочетает в себе три головки типоразмера

WEST BOYLSTON, MA 11 декабря 2020 г. — Ударная головка с тройной квадратной передачей, разработанная для рабочих на линиях электропередачи, имеет тонкий профиль, легкий и легкий в обращении.Линейщики могут использовать инструмент с любым ударным гайковертом или грохотом для установки или затяжки крепежа опоры трансмиссии.

Общая длина инструмента составляет 10-3 / 8 дюймов, а вес — 3,5 фунта. Три квадратные отверстия под гнезда: 1-1 / 8 ″ для 3/4 ″ оборудования; 1-5 / 16 ″ для оборудования 7/8 ″; и 1-1 / 2 ″ для 1 ″ оборудования. К головке также подходят шестигранные гайки 1-1 / 2 ”.

Для использования с гайковертами 1/2 ″, Lowell Corporation включает адаптер быстрой смены 7/16 ″. Рабочие могут вращать инструмент встык, не снимая адаптер с детали.

Вал диаметром 1-1 / 16 ″ Triple Socket является полым и достаточно глубоким, чтобы рабочие могли получить доступ к гайкам с резьбой различной длины.

На ударную головку с трансмиссией Triple Square предоставляется гарантия от дефектов материала и изготовления в течение одного года с даты поставки.

Для получения дополнительной информации о наборах гаечных ключей Lowell позвоните по телефону (800) 456-9355 или напишите по электронной почте [email protected]. Вы также можете связаться с нами на Facebook, чтобы получать интересные новости о будущих продуктах.

Лидер коммунальной отрасли в линейке инструментов

Lowell Corporation предлагает лучших ручных инструментов в отрасли. Независимо от того, нужен ли вам ленточный ключ или набор торцевых ключей, вам понадобится правильный баланс между стоимостью и эффективностью. Наши нестандартные ручные инструменты облегчают тяжелую работу с инструментами для инженеров гидротехнических сооружений и монтажников. С 1869 года мы повышаем производительность в строительстве, техническом обслуживании и производстве. Позвольте нашим гидротехническим сооружениям и технологиям разводных ключей упростить вашу рабочую нагрузку.С нашими основными промышленными деталями / запчастями OEM вы получаете поддержку самого надежного имени в индустрии ручных инструментов.

Прежде всего, Lowell Corporation гордится тем, что производит все свои линейные инструменты прямо здесь, в США, в самом сердце Новой Англии. На все гаечные ключи Lowell предоставляется 100% гарантия производителя сроком на один год от дефектов материала и изготовления в течение одного года с даты поставки.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
