Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, то осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой представляют проходные и перекрестные выключатели

Стандартные ПВ представляют собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели обеспечивают управление одним источником света из двух разных точек, имеют три контакта (1 входной, 2 выходных). Такие приборы всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом – выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели. Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с работой стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которым движется ток нагрузки светильников.

Между двумя ПВ проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для возможности управлять светильниками с трех мест, между ПВ устанавливают промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одной из двух линий, а также размыкание обеих линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, а второй входной со вторым выходным проводом. Но при смене положения (нажатии на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно устанавливать несколько перекрёстных устройств.

Специфичностью этих видов выключателей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое указывает на включение или выключение света. В проходных и перекрёстных переключателей нет определённой позиции клавиш, которая указывала бы на включение или выключение прибора. Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не поменяет свою позицию и теперь, нажав её вниз, свет погаситься, а не включиться, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройства для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной. Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный. Эти модели монтируются внутри стены, в которой ранее проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа. Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в управлении освещением.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависят от количества клавиш (в случае с клавишным ПВ) и числа самих устанавливаемых выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, поэтому определённое время им неудобно пользоваться ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т.п.

Похожие темы:

виды, принцип, схема, устройство, отличия

Где разместить выключатель? Это непростой вопрос, если нужно включать-выключать свет в большом зале, имеющем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы включать-выключать свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш цифровой век сразу приходят в голову радиоуправляемые пульты, датчики движения и прочее. Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В задаче для седьмого класса предлагается так составить схему, при которой можно включить и выключить лампочку в любом конце коридора. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится. Если разомкнуть контакты — лампа погаснет. Используя такие устройства, задачу по включению-выключению с разных концов коридора не решить: даже если мы сможем включать свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения задачи нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2.

Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется. А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положений Вкл,  Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.   На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников.

Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных  мест.

Но нельзя ли сделать так, чтобы свет включался-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.   Или поздно вечером выходя из офиса в коридор, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выходе.  И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения  нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входных клеммы и два выхода. На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние,  меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет изменять состояние системы.

Это может показаться удивительным, тем более что в длинной цепочке переключателей бывает непросто разобраться. Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнениях для внутренней и наружной проводки.

Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве  используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но пользуются спросом — они стали естественной частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяют тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может использоваться и для управления силой тока, яркостью света, если оснащен с диммером. Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разных точек. По сравнению с механическими, они более функциональны: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства  представляют собой гладкую панель из стекла, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при включении продвинутых светодиодных светильников возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические  импульсы, из-за которых светодиоды «подмигивают». Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется устанавливать дополнительный адаптер… или простые механические выключатели, через которые никакие импульсы не проскакивают.

На рисунке показана схема подключения адаптера параллельно светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в данную цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «главный» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать. Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто есть розетка концевая  (к ней подходят электрические провода, которые больше никуда не идут),  и проходная — она подключена к проводке, к которой подсоединены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных особенностей. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой.  Контакты оказывают сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться заметно. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои. Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в десять или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

• механические;
• полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

• однолинейные;
• многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

• простые проходные;
• перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Какие бывают проходные выключатели и их назначение

Все, или многие знают что такое проходные выключатели. Но не все знают, что проходных выключателей, вернее их разновидностей, а следовательно и функций, которые они выполняют есть несколько видов.

Так вот, в этой статье я расскажу вам какие бывают проходные выключатели.

Одноклавишный проходной выключатель

Самый известный и наиболее используемый – это одноклавишный проходной выключатель.

Известно, что проходной выключатель не может работать один. Для того чтобы работала схема с одноклавишным проходным выключателем их, как минимум, должно быть два. Они работают в паре и завязаны на одну нагрузку (в основном это прибор освещения).

Я уже писал как собрать схему проходного выключателя. Это схема из двух проходных выключателей включающих и выключающих одну нагрузку.

Перекрестный выключатель

Есть также схема проходного выключателя из трех и более мест. Для работы такой схемы кроме двух проходных выключателей используется ещё один и более перекрестных выключателей.

Двухклавишный проходной выключатель

Известно, что два одноклавишных проходных выключателя могут управлять только одной нагрузкой. Чтобы управлять ещё одной нагрузкой (лампочкой, плафоном, люстрой) нужно монтировать схему из ещё двух одноклавишных проходных выключателей или использовать два двойных (двухклавишных) проходных выключателя. Это два одноклавишных проходных в одном корпусе.

Одной клавишей мы управляем одной нагрузкой, другой клавишей – другой нагрузкой.

Трехклавишный

Аналогично работает и трехклавишный проходной выключатель.

Его ставят в паре с таким же трехклавишным проходным выключателем.
Как вы понимаете трехклавишный проходной выключатель – это три одноклавишных в одном корпусе.

Диммируемый

Если вы кроме управления нагрузкой из двух и более мест, хотите менять ещё и яркость свечения этой самой нагрузки, то для этого используется диммируемый проходной выключатель.

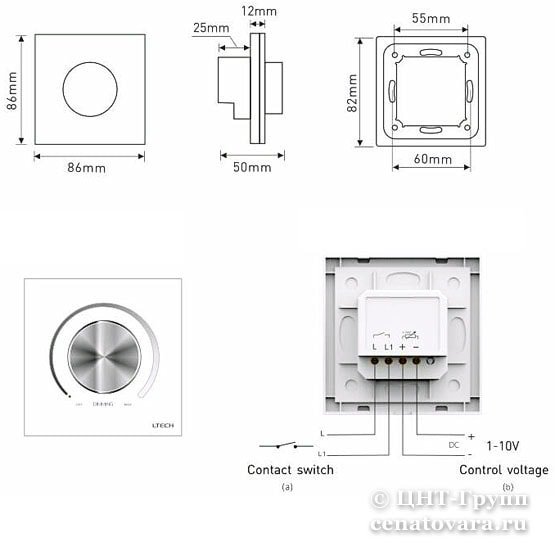

Включаем лампочку и регулируем яркость её свечения с помощью нажатия на верхнюю часть второй клавиши +, яркость будет увеличиваться, или на нижнюю часть -, яркость будет уменьшаться.

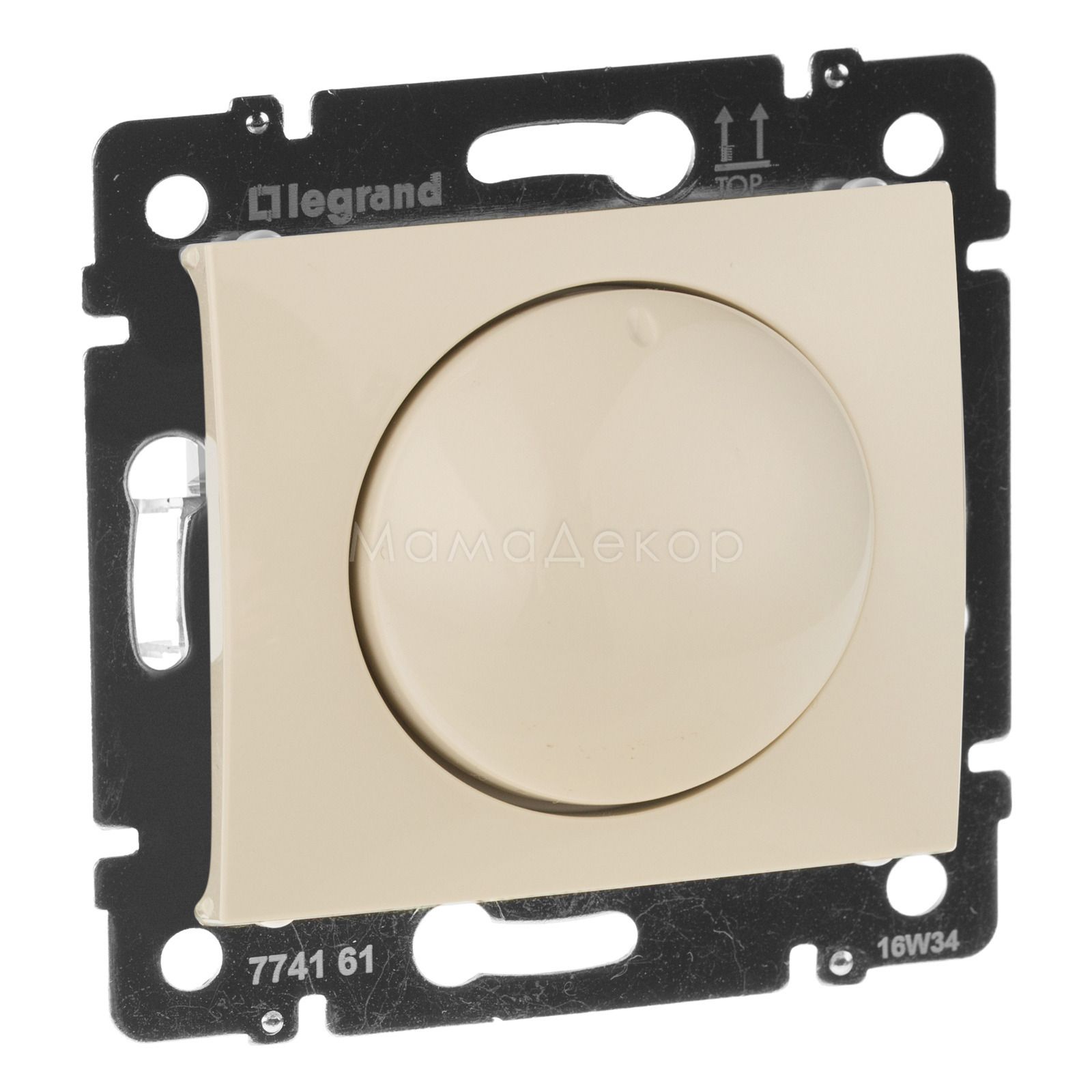

Или вот такой вариант.

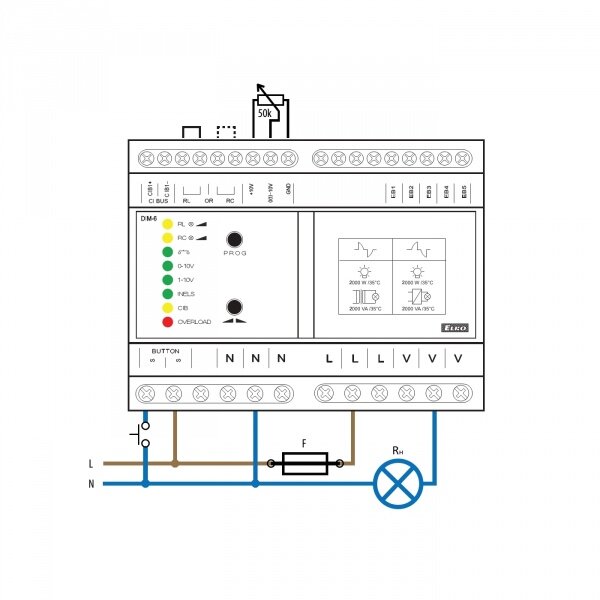

При нажатии на кнопку – включаем-выключаем свет. При вращении её изменяем яркость свечения лампочки.

Двойной диммируемый проходной выключатель

Два диммируемых проходных в одном корпусе.

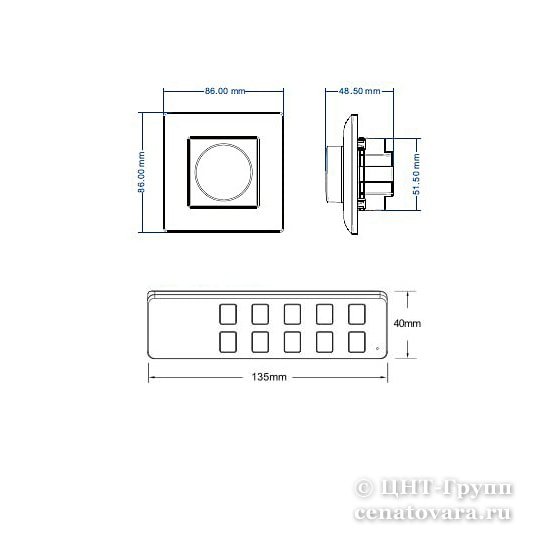

Управлять освещение из разных мест можно также с помощью контроллера с пультом дистанционного управления или с помощью сенсорного радиоуправляемого диммера. Но это уже не проходной выключатель и тема для другой статьи.

Ещё статьи по теме:

Как собрать схему проходного переключателя

Схема проходного выключателя из трех мест

Еще статьи на сайте

Виды выключателей света: обзор основных типов выключателей для дома

Выключатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вытяжных вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки. Первые используются при монтаже скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше всего любят совершенствовать и наворачивать дополнительными опциями технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств корпуса выключатели можно поделить на несколько типов.

1. Клавишные

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении клавиши из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них довольно низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные



Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато  будут служить вам верой и правдой в течение долгого времени.

3. Диммеры (выключатели с регулятором)



Представляют собой некое подобие реостата, который знаком большинству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все могут позволить себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут конфликтовать и функционировать некорректно.

4. Поворотные

Лет 50 – 60 назад поворотные выключатели ещё активно использовались при строительстве домов, но в последнее время их используют только в дизайн-проектах «под старину» или в создании интерьеров в стиле кантри, лофт, прованс. Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90°.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя в основном применяется в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ. Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные



Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала определенной громкости, например, хлопка в ладоши. Выключатели такого типа с таймером устанавливаются не только в квартирах, но и на лестничных площадках. В некоторых моделях предусмотрена настройка времени, спустя которое выключатель разъединяет цепь. Зачастую акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс этой модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, вы сможете включать и выключать лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем, расположенным внизу, на первом этаже. Поднимаетесь на второй этаж. Свет на лестнице уже не нужен. Если бы внизу стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

К сожалению, чтобы вписать столь удобные проходные выключатели в систему освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложной схемы электропроводки, внушительного количества используемых материалов и высокой стоимости самих механизмов.

10. Герметичные



Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

• Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
• В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
• Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
• Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

Перекрёстный выключатель — ElectrikTop. ru

При современном строительстве гостиниц, коттеджей или офисных помещений возникает необходимость управления световыми приборами из разных мест. Особой популярностью такая функция пользуется при строительстве гостиниц.

Или при необходимости обеспечения освещения длинных коридоров. При этом включение света происходит в одном конце, а выключают в другом. Для этих целей используются специальные коммутационные устройства, называемые проходные выключатели.

Многие задают вопрос, чем отличается обыкновенный выключатель и какие отличия имеет проходной переключатель, используемый для коммутации приборов освещения.

Назначение

Основное назначение проходящего выключателя состоит в том, чтобы человек перед тем, как пройти длинный коридор, или вошел в большое помещение, включает свет, а после того как он прошел, смог его погасить в другом месте.

Или при проектировании гостиниц может быть такая ситуация. В прихожей гостиницы нажимают клавишу первого проходного устройства, а после того, как в освещении отпала необходимость, производят отключение 2- го клавишного выключателя.

Классификация и устройство коммутаторов

Прежде всего, разберемся, что же это такое проходной выключатель и какие они бывают. Они подразделяются по количеству клавиш:

• Имеющие одну клавишу;
• С двумя клавишами;
• В конструкции, применяемой три и более называются многоклавишные;

По принципу включения:

• С помощью клавиши;
• Сенсорное включение;
• С помощью ПДУ.

Принцип работы обыкновенного выключателя существенно отличается от электроприборов, позволяющих управлять освещением из разных мест. Он имеет только один контакт, который замыкается во время включения и размыкается при его выключении.

При его помощи невозможно осуществить функцию управления электрическими приборами из разных мест.

Проходной переключатель представляет собой устройство, имеющее переключающие электроконтакты. В основу его работы положен триггерный эффект. Внутри у него смонтировано коромысло, которое замыкает попеременно центральный контакт с двумя остальными.

По существу он представляет собой перекидной выключатель. Для обеспечения функции управления электрическими приборами из разных мест помещения необходимо иметь два одинаковых устройства.

Схема подключения

Проходной одноклавишный выключатель имеет три электроконтакта. Средний контакт постоянно замкнут с одним из двух контактов, независимо от положения клавиши. Для подключения прибора требуется три провода, к обыкновенному подключаются только два провода.

К среднему контакту первого подключается фаза, а остальные два контакта подсоединяют к проводам, подключенным к аналогичным электроконтактам второго прибора. Коммутация проводов осуществляется через распределительные коробки.

Средний контакт второго переключателя подключается к нулевому проводу через исполнительное устройство. В данном случае это осветительный прибор.

Управление одним электроприбором с трех и более мест

Если необходимо управлять электроприбором освещения с 3 трех разных мест, монтируют переключатели в необходимое количество мест.

В этом случае применяется дополнительное распредустройство – перекрестный выключатель. Он устанавливается в разрыв цепи между двух устройств, смонтированных в разных концах помещения.

Имеет две группы, переключающих контакта. Один нормально замкнутый, второй нормально разомкнутый.

Это позволяет управлять освещением из третьего места. Если необходимо управлять из большего количества мест подключается дополнительный коридорный выключатель. Все электроприборы управления в этом случае соединяются в цепи последовательно.

В нормальном положении они не влияют на работу других, но если возникла необходимость включения или отключения, достаточно просто переключить клавишу.

Схема коммутации несколькими осветительными приборами

В случае, когда необходимо управлять несколькими осветительными устройствами, используется двухклавишный проходной выключатель. Такая ситуация возникает при необходимости управления люстрой, когда надо включить две или три лампочки.

Проходные двухклавишные выключатели имеют пять контактов. По сути, это два одинарных, помещенных в общий корпус. Обычно двойной проходной выключатель применяется в гостиницах или коттеджах.

Схема подключения таких электроприборов аналогична предыдущей. Разница состоит в количестве отходящих проводов. Как и в предыдущем случае может возникнуть необходимость управлять светильниками из трех и более мест.

Для обеспечения такой коммутационной схемы применяют двойной перекрестный выключатель, смонтированный в разрыв проходной схемы. Если необходимо управлять освещением трех и более источников света, применяют многоклавишные проходные выключатели.

Количество клавиш, которого зависит от числа исполнительных электроприборов. Однако такие приборы на практике применяются крайне редко. Для подключения таких коммутационных устройств, применяются более сложные схемы подключения проходных выключателей.

Алгоритм монтажа

Прежде всего, все провода необходимо промаркировать и собирать сеть согласно, разработанного чертежа. Во время монтажа надо быть предельно внимательным, чтобы не перепутать маркировку проводов.

А при эксплуатации следует помнить, что все электроприборы коммутации находятся под напряжением.

Все исполнительные электроустройства монтируются в стандартных местах на стене, а соединение проводов происходит в соединительных коробах.

Каждый потребитель выбирает проходные выключатели не только по количеству коммутируемых устройств, это могут быть одно- или двухклавишные. Но и в зависимости от предпочтения владельца.

Все коммутационные распредустройства подразделяются по типу переключения: клавишные, сенсорные или импульсные выключатели, управляемые дистанционно при помощи пульта ПДУ. Какой выбрать прибор зависит от условий эксплуатации и финансовой возможности заказчика.

Видов и вариантов современных неодимовых магнитов на современном рынке достаточно много, что позволяет каждому находить для себя именно то, что ему необходимо. Неодимовые постоянные магниты – это одно из наиболее распространенных и востребованных решений современного рынка, которое имеет достаточно широкую область применения. И на современном рынке можно встретить массу разнообразных предложений по продаже, среди которых каждый обязательно сможет найти и подобрать для себя именно то, которое придется по душе. И на странице https://ukrms.com.ua/products/postojannye-magnity/tverdye-postojannye-magnity/ сегодня каждый современный потребитель имеет прекрасную возможность ознакомиться с одним из наиболее выгодных, практичных и надежных предложений по продаже не только неодимовых, но и других видов твердых постоянных магнитов. Широкий выбор и доступная стоимость, представленные надежным поставщиком – это именно то решение, которое многим сегодня приходится по душе и позволяет быстро и просто справляться с поставленными задачами.

Выключатель проходной, все модели, цены, наличие, доставка по РФ

Всем, кто сталкивается с электромонтажом, приходилось слышать такой термин, как проходной выключатель. Это приспособление может использоваться для управления системой освещения или определёнными приборами из нескольких мест одновременно. Далее мы рассмотрим, как устроены проходные выключатели, какими они бывают и где чаще всего применяются.

Особенности конструкции

Такой механизм правильнее всего называть переключателем (проходным если речь идёт об управлении с двух мест). В отличие от обычного ключа, который подключается к одной электрической линии, это устройство оснащено сразу двумя «выходными» контактами. При этом такие «выходы» подключаются не к прибору, а к аналогичному переключателю (ещё одно «народное» название — проходящий выключатель).

Конечно, такая конструкция намного сложнее, чем у классического ключа. Однако она имеет очень серьёзное преимущество — проходной выключатель света позволяет управлять подключёнными к нему приборами сразу из двух мест. Для того, чтобы система освещения получала необходимое электропитание, необходимо, чтобы функциональные элементы на обоих устройствах находились в одинаковом положении. Такая схема подключения ламп нашла применение во многих местах — об этом стоит сказать подробнее.

Где применяются проходные выключатели?

Такое электромонтажное изделие нередко называют лестничным выключателем. Действительно, он обеспечивает удобство управления системой освещения сразу из двух мест, представленных основанием лестницы и её верхней точкой. Благодаря этому пользователю не придётся спускаться или подниматься, затрачивая много усилий, чтобы включить свет.

Также широко распространено название «переходный выключатель». Это приспособление может устанавливаться в длинных коридорах (переходах). За счёт этого человеку не приходится преодолевать большие расстояния для включения или отключения света. Аналогичным образом проходные выключатели устанавливаются и в больших помещениях, имеющих не менее двух выходов.

Проводной выключатель такой конструкции будет очень удобен в спальне или в гостиной. С его помощью пользователь сможет включать и отключать освещение, не вставая с кровати или дивана. Также его устанавливают в прихожих — для того, чтобы включить свет, не обязательно заходить в обуви внутрь, и не обязательно подходить вплотную к двери.

Основные разновидности

При покупке такого выключателя стоит обратить внимание на его технические характеристики, представленные напряжением и предельно допустимой силой тока. Существенное отклонение реальных показателей от разрешённых производителем может стать причиной повреждения самого электроустановочного изделия, а также подключённого к нему дорогостоящего оборудования. Стоит учитывать, что в электросети могут происходить всплески напряжения и перегрузки, поэтому лучше выбирать устройства с запасом по силе тока.

Как и обычный выключатель, такое приспособление может иметь двухполюсную конструкцию. В таком случае количество подключённых к нему проводов удваивается, поскольку оно производит расцепление фазной и нулевой линии одновременно. Подобные устройства необходимы для установки в помещениях с повышенной опасностью распространения пожара — например, с деревянной отделкой.

По типу управляющего механизма переключатели подразделяются на поворотные (роторные), клавишные и тумблерные. Наиболее распространёнными являются изделия, оснащённые клавишами — они удобны в использовании, поскольку позволяют производить отключение и выключение линии, не прикладывая к этому никаких усилий. Выключатели с двух мест, имеющие роторные и тумблерные механизмы, часто применяются в системах ретро-электрики. Кроме того, их используют в промышленных и служебных помещениях.

Электроустановочные изделия такого типа различаются и по дизайну. Они могут иметь различные цветовые решения — в том числе и имитирующие текстуру специфических материалов. Кроме того, стоит обращать внимание и на то, насколько форма и стиль устройства сочетаются с дизайном интерьера в помещении. Наконец, проходные выключатели могут иметь декоративные элементы, изготовленные из различных материалов. Несмотря на то, что пластик по-прежнему сохраняет лидирующие позиции, рамки для выключателей могут изготавливаться из ценных пород древесины, стекла, натурального и искусственного камня, а также из нержавеющей стали или цветных металлов.

Особая конструкция

В некоторых случаях функциональности описанного выше электроустановочного изделия оказывается мало. При этом установить три проходных выключателя не получится по понятной причине — такая схема будет попросту неработоспособной. Чтобы получить возможность управлять системой освещения из трёх мест одновременно, стоит использовать специальные перекрёстные выключатели — в качестве него может выступать упомянутый выше двуполюсный переключатель со специальными перемычками (как говорят, «скоммутированный по перекрёстной схеме»). Работает такой выключатель с трёх мест при условии присоединения к нему двух устройств проходного типа. Кроме того, с его помощью можно создать и систему, позволяющую включать и выключать свет одновременно из четырёх, пяти и более точек. Для этого потребуется использовать два проходных (по «краям» схемы) и ещё сколько нужно — перекрёстных.

Схема подключения проходного выключателя с 2 и 3 мест.

Проходной выключатель представляет собой выключатель, который делает возможным включение и выключение освещения в управляемых данным механизмом светильниках из нескольких мест.

Несмотря на сравнительно высокую стоимость, бывают случаи, когда он является необходимым. Вот примеры этих случаев.

• Освещение расположено в длинном коридоре или большом актовом зале. В таком случае гораздо удобнее иметь возможность включить или выключить свет в разных местах, а не бегать по огромному пространству в поисках возможности выключить свет;
• спальня является местом для отдыха нескольких человек. Лучше всего, если каждый из них будет иметь возможность управлять освещением, не вставая с кровати;
• в квартире находится человек, стесненный в движениях в силу своих физических особенностей;
• в доме расположена межэтажная лестница;
• освещение проведено в подвальное или складское помещение большого размера.

Общий принцип работы проходного выключателя

Работа проходного выключателя осуществляется за счет коммутации реверсных проводников, контакт между которыми устанавливается посредством соединения клеммами. Соединение всех их между собой происходит в распределительной коробке. С одним из выключателей соединяется питающий проводник. Посредством другого такого же устройства, этот проводник входит в контакт с проводником освещения. Оба имеют фазный принцип работы и поэтому их монтаж осуществляется только с использованием трехжильного провода.

Внимание! Все вышеизложенное относительно количества используемых проводников и необходимых контактов, а также количественной характеристики используемого провода является верным только в случае установки проводного выключателя с двумя местами управления освещением.

В случае установки проводного выключателя с тремя местами управления освещением, все значения вышеуказанных количественных характеристик автоматически увеличиваются на 1. В случае установки проводного выключателя с четырьмя местами управления—на 2 и т. д.

Проходной выключатель: деление на типы

Существует три основных критерия, по которым можно подвергнуть классификации проходные выключатели: количество точек управления освещением, количество клавиш управления освещением в одной точке управления и способ управления освещением.

По количеству точек управления выключатели делятся на установленные в одном месте, двух местах, трех местах и т. д.

По способу управления эти устройства бывают:

• клавишными;
• сенсорными;
• управляемыми с помощью дистанционного пульта.

Обращаем внимание, что устанавливать проходные выключатели, оснащенные пультом дистанционного управления, все же является некоторым излишеством: дистанционное управление переключателем, по сути, сводит на нет необходимость установки проходного приспособления.

Если есть желание пустить пыль в глаза, то такая сенсорная штучка, да еще и не в одном экземпляре будет как нельзя кстати, тут ничего не скажешь.

Если управление выключателем осуществляется с помощью клавиш, то по их количеству, отвечающие этому условию устройства, подразделяют на:

• одноклавишные;
• двухклавишные;
• трехклавишные и т. д.


Нужно заметить, что способ управления выключателями не имеет особого влияния на способ его установки. Более важными являются другие факторы.

Установка выключателя с управлением из двух точек

1. Для начала, как уже говорилось, нужно отыскать переключатели. На каждый из них должно приходиться по три контакта.  У любого контакта обязательно имеется два состояния, в каждом из которых он может находиться попеременно. При этом один контакт каждого переключателя должен быть общим для двух оставшихся контактов этого переключателя. В зависимости от положения «общий контакт» замыкается то с одним, то с другим контактом переключателя.
2. Теперь нужно, чтобы нулевой провод соединял источник электроснабжения с распределительной коробкой, а после соединил распределительную коробку с лампой. Фазный провод должен соединяться с распределительной коробкой, а далее выходить на лампу. Все это должно быть выполнено для обоих переключателей.
3. Далее необходимо внутри распределительной коробки осуществить соединение двух переключаемых контактов одного переключателя с двумя переключаемыми контактами другого.
4. После этого следует произвести непосредственно монтаж схемы. Проходные переключатели устанавливаются на заранее приготовленные для них места. От каждого из переключателей делается вывод трехжильного кабеля. Производится монтаж светильников. Осуществляется параллельное соединение друг с другом. Делается вывод двухжильного кабеля от светильников.
5. Теперь главное правильно произвести монтаж распределительной коробки.  Именно в эту коробку делается ввод кабеля от светильников, провода от источника электроснабжения и проводов от самих переходных переключателей. При этом нужно уделить особое внимание правильному расположению этой коробки. Для ее расположения лучше всего найти такое место, чтобы для осуществления работы проходного переключателя существовала необходимость только в относительно коротких кабелях (этого требуют соображения экономии), а также чтобы данная коробка никому не мешала в быту.
6. Работа почти закончилась, но нужно убедиться, что в один прекрасный момент выключатели не преподнесут сюрприз в виде пожара. Для этого нужно несколько раз ими пощелкать и проверить, не искрят ли они.


Установка проходного выключателя в трех точках

В принципе, между способом установки проходного переключателя в двух точках и способом, с помощью которого проходной выключатель устанавливается в трех местах, существует мало отличий. Главное из них состоит в том, что устройство третьего переключателя существенно отличается от маршевого, который используют в большинстве случаев установки таких приспособлений. Подобный переключатель с особым устройством называется перекрестным. Такое приспособление может выполнять две функции:

• быть транзитным аппаратом, не взаимодействуя при этом с двумя остальными устройствами для включения освещения, которые существуют в схеме, во время их работы;
• осуществлять самостоятельное замыкание и размыкание электрической схемы, обеспечивающей работу светильников, без участия двух оставшихся (маршевых) устройств.

Если проходной переключатель с двумя точками управления имеет три контакта, то аналогичное устройство с тремя точками управления обладает пятью контактами: с помощью двух контактов осуществляют соединение с одним из маршевых переключателей, посредством еще двух производится соединение с еще одним из маршевых переключателей, а оставшийся один контакт выполняет транзитную функцию (чаще всего, этот контакт посредством перемычки соединяется с третьей клеммой проходного переключателя. ) Особенно важную роль играет так называемый транзитный контакт: именно в результате его функционирования становится возможным воплотить в реальность управление освещением из трех точек.

Аналогично осуществляется установка проходного аппарата для включения освещения с тремя и более точками управления.

Обращаем внимание, что описанные здесь схемы хороши своей простотой, но имеют один недостаток: они годятся только для ограниченного количества точек управления.

Монтаж двухклавишного проходного выключателя

Когда же нужно приобретать двухклавишный выключатель? Например, если в большой комнате имеется несколько ламп и иногда его хозяевам хочется, чтобы их комната напоминала сияющий зал или расположиться небольшой компанией. Чтобы обеспечить это разнообразие обстановок, нужно иногда включать все лампы в комнате, а иногда – только некоторые. С этим поможет справиться двухклавишный механизм управления освещением.

Как правило, проходной двухклавишный механизм представляет собой объединение двух одноклавишных переключателей в одном внешнем корпусе.

Внутренняя конструкция двухклавишного переключателя совокупность двух групп контактов, не связанных друг с другом. Всего используется шесть контактов, из которых два являются входными, а четыре – выходными. Когда кто-то нажимает выключатель, то два входных контакта прерывают взаимодействие с двумя выходными первого выключателя и переключаются на два выходных контакта второго.

При этом на первый из них, электроснабжение подается через один провод, причем две части этого провода связаны с помощью перемычки, а второй является разделенным на выходные фазы: каждая фаза соответствует одному из приборов и осуществляет подачу электроэнергии.

Итак, чтобы осуществить монтаж двухклавишного устройства, следует выполнить такую последовательность действий:

• нужно взять распределительную коробку и правильно осуществить ее монтаж;
• после этого нужно установить подрозетник. Его установка может проводиться по-разному: все зависит от того, как он осуществляется по бетону, по гипсокартону или по какому-либо материалу;
• теперь следует осуществить монтаж трехжильного провода, через который будет осуществляться электропитание;

Важно! Перед установкой этого провода следует убедиться, что на нем отсутствует напряжение!

• следует проложить провод до распределительной коробки, а оттуда – до подрозетника;

Внимание! Концы проводов, подсоединенных к распределительной коробке должны оставаться с запасом 10-15 сантиметров.

• далее следует провести провод к первому источнику освещения;
• после этого нужно провести провод ко второму источнику освещения;
• далее перед непосредственным подключением двухклавишного переключателя следует осуществить зачистку проводов;
• потом нужно взять устройство выключателя и перевернуть его. Там должна быть изображена конкретная схема подсоединения проводов к этому переключателю. Делаем все, как указано в схеме.


• после этого сооруженный механизм необходимо вставить в подрозетник.

Итак, дело можно считать завершенным. Для осуществления монтажа проходного выключателя, имеющего три клавиши или даже большее количество, действия будут аналогичными.

Подводя итоги, стоит сделать следующие замечания:

• при решении установить проходной выключатель и выборе конкретного типа такого устройства, лучше всего руководствоваться целесообразностью установки такого механизма в конкретном помещении;
• при осуществлении монтажных работ необходимо строжайше соблюдать технику безопасности;
• при малейших сомнениях в правильности тех или иных действий при проведении монтажных работ, следует обращаться к мастеру-электрику.

Те, кто предпочитает конкретные примеры общим описаниям или просто больше любит схемы, чем слова, могут взглянуть на видеоролики:

Подключение проходного диммера с проходным выключателем (схема)

Что такое диммирование?

Любой электроприбор работает только при наличии какой-то нагрузки, а ею можно управлять. Сам процесс регулирования и называется диммированием. Его можно осуществлять и в отношении светодиодных ламп.

Выполняется такая процедура прибором с названием «диммер». Именно он способен обеспечить дополнительную экономию электроэнергии.

Современные диммеры отличаются производительностью, размерами, могут решать различные задачи по экономии электроэнергии, даже отпугивать преступников

Кроме представленного устройства значительно расширяет функциональность светодиодных ламп.Что также является немалым плюсом.

Какие преимущества дает регулятор?

Как указывалось выше, в первую очередь диммирование сокращает энергопотребление. Указанной причины уже достаточно для его подсоединения к светодиодным лампам в жилище и других помещениях. Но есть еще целый список достоинств.

К ним относ:

1. менять интенсивность свечения — обеспечивает возможность повышения комфортности проживания, помогает сделать любой интерьер индивидуальным, эксклюзивным.Так, к примеру, помещение с помощью освещения можно делить на отдельные зоны. А также получится менять яркость в зависимости от времени суток, потребностей.
2. Имитирование присутствия в помещении владельцев — такая опция будет незаменимой во время отпуска, командировки, что позволит легко в заблуждение домушников.
3. Автоматическое отключение / отключение — современные диммеры могут программироваться, кроме того, ими в силу управлять различными внешними устройствами, к примеру, планшетами, смартфонами.Есть специальные сигнальные приборы, подающие команды драйверам питания.

Всевозможные предустановленные режимы свечения, мигания позволяют один раз выбрать оптимальные варианты на любое время суток и не тратить время в будущем. Кроме того, это не просто удобно, но позволяет больше экономить.

На картинке изображена обычная синусоида электрического тока, именно в таком виде он подводится к светодиодным лампам, но диммированние в таком случае невозможно

Важным преимуществом является дистанционное управление.С его помощью регулировать напряжение, а, следовательно, и яркость свечения, человек может различными способами, например, используя пульт, радио и звуковые сигналы (хлопки, голос).

При этом сами современные регуляторы отличаются долговечностью, неприхотливостью. К тому же они удобны в использовании.

Также нужно знать, что с их помощью можно управлять светодиодными лампами с привычными стандартными цоколями, к примеру, ими могут быть знакомые Е27, Е14, а также многие другие востребованные и редкие.Это облегчает создание системы.

Важно и то, что диммеры могут контролировать одного светильника, нескольких и даже целой группы. Они устойчивы к перегрузкам, бесшумны правильно подобранной модели, имеют небольшой вес, отличаются компактностью.

Это опять же синусоида тока. подобрать оптимальное решение согласно своего бюджета, которое обеспечивает получение ожидаемого результата.

Диммер. Виды и работа. Плюсы и минусы. Применение и особенности

Диммер — это светорегулятор, применяемый для настройки яркости свечения электрических ламп и светодиодов. Название устройства в переводе с английского «затемнитель». Использование диммера позволяет также снизить потребление электроэнергии при понижении интенсивности света. Прибор может использовать в связке с ИК лампами для обогрева.

Как работает диммер

Устройство меняет параметры электрического тока подаваемого на лампу или светодиод.В результате изменения условий, те начинают давать более яркое или тусклое свечение. При этом максимальная яркость при подключении через регулятор не тот показатель, что возможен при прямом питании лампочки от сети 220 В 50 Гц.

Техническое устройство и принцип работы диммера отличаются в зависимости от того, какого типа ламп он используется. Самым простым является прибор для ламп накаливания. Он просто изменяет параметры напряжения. Как следствие спираль лампочки разогревается меньше, от этого меняется температура ее свечения.Нужно отметить определенную специфику связки лампы накаливания с диммером, дело в том, что при понижении напряжения на половину и потребление энергии всего на 15%.

Если же использовать светорегуляторы для обычных ламп в качестве диммеров для светодиодных ламп, то добиться изменения яркости свечения невозможно. Дело в том, что такие лампочки оснащаются драйверами, которые компенсируют подобные изменения. Единственным результатом их применения будет свечение с миганием, но никак не поменяет яркость.Для таких ламп применяются диммеры специальной конструкции.

Преимущества и недостатки устройства

Применение диммеров при оборудовании осветительной системы имеет в основном преимущества:

• Яркость света регулируется в зависимости от ситуации.
• Обеспечивается экономия потребления энергии.
• Отсутствует необходимость в массивных люстрах и светильниках на несколько лампочек с целью регулировки путем включения по одной из них или всех.

Используя диммер, можно регулировать яркость света в помещении, даже если оно освещается одной лампочкой или светодиодным светильником. Понижая интенсивность освещения, одновременно происходит снижение энергопотребления, однако совсем несущественно.

Применение диммеров имеет только один недостаток — теряется возможность вкручивания в патрон лампочки любого типа. Выбрав светорегулятор определенной конструкции, придется всегда в дальнейшем пользоваться им с ним лампой.Исключением являются интеллектуальные диммеры. Это современные светорегуляторы сложной конструкции, которые применяются абсолютно со всеми типами ламп. Однако приборы этого типа отличаются увеличенными размерами.

Виды диммеров по способу установки

В зависимости от способа выполнения монтажа диммеры бывают:

• Настенные.
• Модульные.
• Переносные.
• Подвесные.
• Встраиваемая.

Настенный диммер имеет аналогичные монтажные параметры, что и клавишный выключатель. Они предназначены для монтажа на стену. Особенность прибора типа в том, что он ставиться вместо клавишного выключателя прямо в его монтажную коробку. Настенные диммеры могут предусматривать установку в обычную монтажную коробку диаметром 68 мм, или просто прикручиваться на стену накладным способом. Такие устройства самые удобные. Они подразумевают управление осветительными приборами одного помещения.

Модульные приборы подразумевают скрытый монтаж. Они устанавливаются в электрический щиток на DIN-рейку. Внешние параметры такого устройства полностью соответствуют автоматическому выключателю, реле напряжения и прочему щитовому оборудованию. При использовании стандартного клавишного выключателя электрический провод от него. От выключателя провод прокладывается на осветительное оборудование. По этой причине при необходимости провести регулировку света нужно открыть распределительный щит и настроить свет из него.Это может быть неудобный решением, как часто сообщается в другом помещении.

Переносные предоставьте себе подобие тройника или реле времени. На нем имеется вилка и розетка. Прибор вилкой вставляется в обычную розетку, а уже в него подключается вилка от торшера, настольной или подвесной лампы. Это переносное устройство, штатное дело, штатное руководство для изучения света, к примеру, в брудере с цыплятами. Им можно скорректировать свет. Именно этим удастся настроить обогрев, если тот осуществляется ИК лампой.

Подвесные светорегуляторы самые компактные. Они устанавливаются на проводе питания торшеров, настольных ламп. Это позволяет выполнять регулировку их свечения, что обычно невозможно в стандартной комплектации. Такой прибор можно врезать в провод питания абсолютно любого переносного источника света, сделав его настраиваемым.

Встраиваемый диммер имеет схожую конструкцию с настенным, однако он оснащается менее привлекательной передней панелью.Такие устройства монтируются в коробку или внутрь различных приборов. Их применяют в том случае, когда важна функциональность, а не внешний вид.

Способы управления

По управлению они бывают:

• Поворотные.
• Поворотно-нажимные.
• Нажимные.
• Сенсорные.
• С пультом дистанционного управления.
• По WiFi.
• Акустические.

Поворотные устройства самыми распространенными.Они имеют регулировочное колесико, вращая которое можно менять яркость. Такое решение с одной стороны удобное, но имеет и недостаток в виде необходимости настраивать яркости каждый раз при включении света. Дело в том, что отключение освещения осуществляется при выкручивании колесика влево путем понижения яркости до полного исчезновения свечения. В дальнейшем чтобы снова включить подсветку нужно проверить колесико вправо, и после появления света с минимальной яркостью повысить ее до нужного уровня.

Поворотно-нажимные приборы являются чем-то средним между клавишным выключателем и диммером. Такой светорегулятор позволяет включить и выключить свет отдельной кнопкой. Это исключает сбой настроек свечения на колесике регулировки.

Нажимные и сенсорные работают по одному принципу. У нажимных кнопок имеются сенсорные считывающие касание к области на поверхности устройства. Регулировка свечения осуществляется посредством стрелки вверх и вниз.При прижатии верхней яркости возрастает, а при давлении на нижнюю уменьшается. Для включения и отключения такого диммера может быть отдельная кнопка или сенсор. Иногда свет включается просто при нажатии любого из стрелок. При этом предыдущие настройки яркости сохраняются.

Диммер с пультом дистанционного управления позволяет проводить регулировку яркости света на расстоянии. Пульт может передать радио или ИК сигнал. Это две совершенно разные технологии. ИК пульт срабатывает только при точном направлении на поверхность диммера.Если между ними преграда, то пульт не сработает. Помешать передачи сигнала может даже тонкий лист бумаги. Пульт на радиоуправлении отправляется сигнал другого качества, который способен обойти практически любые препятствия. Такое управление может быть даже с другой комнаты. Использование радиоуправления повышает стоимость диммера.

Устройство с WiFi управлением практически соответствуют приборам с пультом. Однако они настраивают режим свечения с помощью смартфона или планшета.Особенность этих устройств в том, это приложение для их управления, можно установить на много телефонов, к примеру, каждого члена семьи. Таким образом, все регулировать яркость на дистанции от диммера, не ища при этом пульт.

Обычно все диммеры на пульте ДУ или WiFi предусматривают ручную настройку. То есть, в случае отсутствия пульта в зоне видимости можно просто подойти к светорегулятору и отрегулировать его вручную.

Диммер с акустическим управлением принимает голосовые или звуковые команды, и меняет яркость свечения в зависимости от них.Это достаточно удобное решение, поскольку не нужно подходить к светорегулятору, искать от него пульт или брать смартфон. Однако в некоторых случаях звуковые команды являются не практичным решением. К примеру, прибор может реагировать на слова из предложений, когда они не звучали как команда, а были частью разговора.

Совместимость с разными типами ламп

Приобретая диммер необходимо отталкиваться от того с какими лампами он будет принципов. Если будут выбраны все лампочек, то необходимо выбрать так называемый интеллектуальный светорегулятор.Однако из-за размера таких устройств они должны быть информантом.

Диммеры для ламп накаливания тоже подключить для подключения галогенных лампочек и некоторых видов светодиодных. Последние должны иметь на упаковке надпись «диммированная». Это означает, что они совместимы с обычными диммерами, поскольку в них применен особый тип драйвера, не компенсирующий изменение напряжения сети.

В большинстве случаев для светодиодных ламп используется специализированный светорегулятор.Он также является совместимым со светодиодной лентой 220В. Для ленты 12-24В используется особый тип диммера, который подключается в связке с блоком питания.

Похожие темы:

• Терморегулятор. Виды и работа. Применение и особенности
• Микшер. Виды и типы. Работа и применение. Особенности

Виды современных диммеров

Производители поставляют на рынок большое количество различного оборудования, способного регулировать яркость свечения. Поэтому для удобства оно разделено на виды.

В первую очередь приборы подразделяются по типу управления, которое бывает следующим:

1. Механическим , иногда его называют стационарным.
2. Электронным — как и предыдущий вариант, является контактным видом. Но вместо регуляторов, кнопок используется сенсор. Такой способ современный, эффективный, информативный и довольно дорогой.
3. Акустический , то есть яркость свечения меняется в результате какого-либо звукового сигнала, превышающего уровень шумности, установленный самим же параметром.
4. Беспроводным дистанционным — привычный по другим сферам пульт управления используется здесь, равно как и смартфоны с планшетами. Кроме того, могут быть использованы различные сигналы, а именно инфракрасные, радио.

При механическом способе управления владельцем может корректировать яркость свечения с помощью нажимного или поворотного органа управления — регулятора, кнопок, клавиш. Он передает сигнал на установленный в линии электропередачи контроллер.

Задача любого современного диммера — управлять подачей электрического тока на драйвер питания регулируемой светодиодной лампы или группы

То есть, процедура схожа с использованием обычного выключателя. Некоторые регуляторы даже имеют органы управления в привычных клавишах. Такой способ отличается эффективностью, простотой, доступностью. Относительным недостатком считается моральная устарелость этого варианта, результатом которой является непрестижность.

Электронный метод, кроме информативности, других преимуществ перед механическим не имеет. Один только современный дисплей, указывающий специальную информацию, делает этот вариант более современным и престижным.

Сенсорный диммер является самым современным, функциональным и практичным. Кроме того, он эстетичнее, но более высокой стоимостью, поэтому последний тип более востребованный

Акустические регуляторы света также являются востребованным способом управления, кроме того, они доступными, надежные. Существенным недостатком считается ограниченность режима. Их есть всего несколько и они являются предустановленными. Поэтому не факт, что они идеально подойдут пользователю.

Кроме того, нет гарантии, что такой вариант будет работать корректно, так как его акустический датчик будет реагировать на любой сигнал достаточной мощности, а это не всегда даст ожидаемый результат. В этом случае пользователь не будет постоянно контролировать ситуацию.

Диммер с поворотным регулятором является конструктивно простым, поэтому наиболее доступному потенциальному покупателю.Кроме того, ним несложно управлять

.

по инфракрасному каналу.

В первом случае управление возможно с любой точки помещения, здания и даже из-за их пределов. Такой вариант практичный и эффективный, но затратный, так как подобное оборудование стоит немало.

Инфракрасный пульт также расширяет возможности пользователя, но требует наведения на диммер. Несмотря на относительный недостаток, этот вариант более востребованный, — оборудование доступнее по цене.

К тому же дистанционным управлением считается передача команд с помощью смартфонов, планшетов через Wi-Fi. Нередко к такой системе прилагается и дистанционный пульт управления, что повышает удобство.

На сегодня дистанционный способ управления наиболее функциональным, так как позволяет раскрыть потенциал диммеров для светодиодных лент, точечных и обычных светильников.А именно дает возможность максимально экономно расходовать электроэнергию, повысить комфорт до ожидаемого уровня.

Кроме того, этот вариант позволяет автоматически или плавно отключать / отключать свет, имитировать присутствие владельцев в комнатах, выполнять любые другие функции, доступные регуляторам.

Нажимной механический диммер также относится к относительно недорогих изделий. В некоторых случаях с помощью клавиш удобней выполнять управление, эстетические свойства зачастую выше, чем у поворотного аналога

Потенциальному покупателю нужно знать, что сегодня все чаще используются решения, которыми можно управлять сразу несколькими способами. Это делает регулирование яркости ламп более надежной, удобной. Единственным недостатком комбинированных систем управления считается немалая стоимость.

Дополнительно все выпускающиеся на сегодня диммеры условно можно разделить по способу монтажа.

Которые бывают следующие:

• накладными — такие приборы устанавливаются вместо привычных выключателей;
• встраиваемыми — они монтируются в распределительную коробку, специально сделанную нишу;
• модульными или щитовыми — их место на DIN-рейке в электрощитовой, но из-за своей функциональности, производительности и дороговизны такие приборы для использования жилья нечасто.

Следует знать, что наиболее востребованными являются накладные модели по возможности и простоте в установке. Проверенные методы подключения диммеров в рекомендуемой статье.

Беспроводный диммер Yeelight YLKG08YL для управления умными люстрами

Здравствуйте друзья

Наконец ко мне доставили интересную новинку для управления умным освещением Yeelight — беспроводной диммер. И не откладывая дело в долгий ящик, я хочу рассказать вам об этом устройстве и его возможностях.

купить

Цены указаны на момент анализа обзора

• Gearbest — 18,99 долларов США
• Banggood — 18,17 долларов США
• Aliexpress — 13,77 долларов США

Поставка

Поставляется диммер в экосистемной белой коробке с полиграфией в серых тонах. Все надписи, кроме названия бренда — на китайском. Сзади — Технические характеристики, их немного — номер модели — YLKG08YL, интерфейс BLE 4.2, батарейка CR2032, размер 86х86х25 мм и диапазон рабочих температур от -10 до 40 С.

Что в коробке

Давайте перейдем к открытию. Диммер удерживается в коробке двумя картонными бортиками, которые обеспечивают защитную функцию. В комплекте кроме самого диммера еще есть инструкция на китайском языке.

. .

Конструкция

На диммере наклеена информационная наклейка, которая показывает в какую сторону увеличение, а в какое уменьшение значения. Китайские надписи слева внизу — это описание действий.

Клик на ручку — вкл / выкл

Дабл клик — переключение режима ночник / основной свет

Удерживание кнопки разрушой — смена цветов

Вращение — управление яркостью

Вращение

Управление цветовой температурой

торце устройства находится овальная кнопка сопряжения с люстрой.Эта же сторона — язычок предохранительной ленты, которая защищает батарейку от разряда.

Задняя сторона — очень похожа на беспроводные выключатели Aqara, правда выключатели имеют в комплекте один большой кусок двустороннего скотча, а диммер — две полоски, сверху и снизу.

Если уже вспомнили выключателя, то в сравнении с беспроводным двухклавишником, диммер имеет такой же размер и схожий стиль оформления, но в клавишах выключателя используется матовый пластик, а в димере — глянцевый.

В нижней части диммера, аналогично выключателям, есть две защелки, которые держат корпус. Их несложно открыть при помощи плоской отвертки. В задней части — которая может крепится к стене, находится батарейка CR2032 и контактная площадка. Вся электроника находится в передней части корпуса, которая получает питание от батарейки при помощи двух контактов.

Наклейку я снял, необходимости я в ней не вижу. Корпус белый без единой надписи, на фронтальной части имеется окошко светодиода.

Подключение

Диммер — по сути заменителем штатного пульта в светильниках Yeelight. Mihome про него не знает, как и про пульт. Для добавления к светильнику, на примере люстра Yeelight 650, нужно перейти в ее плагин, зайти в меню настроек устройства и выбрать пункт — дистанционное управление

В этом меню у меня уже есть штатный пульт, я изредка пользуюсь. Методика подключения описана по ссылке внизу этой страницы, теперь к пульту добавлен и диммер.Согласно, диммер подключается при помощи кнопки сопряжения на верхнем торце, которую надо в течение 60 секунд после включения светильника.

При этом желтый светодиод на диммере начинает мигать, нужно подождать пока светильник тоже не моргнет. После этого в меню пультов дистанционного управления появится и диммер. Напомню что кроме пульта и диммера по Bluetooth к светильнику можно подключить браслеты серии MiBand

Работа диммера

Диммер представляет собой более удобное, по сравнению с пультом средством управления светильником.Однократное усилие на центральную кнопку включает и выключает светильник, поворот ручки — регулируемая яркость, поворотой ручки — цветовую температуру. При этом не имеет значения наличие интернета, wi-fi, системы управления. Он работает напрямую, светильнику при этом нужно только электропитание.

В динамике процесса можно посмотреть в видеоверсии текста обзора, ссылка на который в конце.

При двойном нажатии на кнопку — светильник переключает режимы ночника и основного освещения, это тоже очень удобно, но для Yeelight 650 имеется один нюанс, при возврате из ночника в основной режим включается амбилайт. Если в настройках включена опция включения выключателя с однократным включением, то при включении выключится только основной свет, амбилайт остается светить.

Удержание кнопки, причем держать надо долго, включает режим смены цветов. Пригодится например для прикроватных светильников Yeelight Bedside, которые тоже могут управляться пультами и диммерами. На примере Yeelight 650 — можно управлять сменой цвета свечения амбилайт.

Видеоверсия обзора

Вывод

Получился удобный, и не зависящий от внешних факторов — интернета, wi-fi контроллер управления смарт светильниками Yeelight.Проводная версия к тому же умеет перезагружать светильники по питанию в случае необходимости. Может крепится стационарно на стене, в удобных для этого места.

На этом все. Спасибо за внимание

Как происходит регулирование?

Любой диммер представляет собой прибор, встраивается по принципу традиционного, знакомого всем пользователям, выключателя или вместо него.

Главное условие в том, чтобы он располагался до драйвера питания светодиодной лампы, хотя в отдельных случаях это уже не обязательный параметр, но такое удовольствие стоит дорого.

Незнакомому с диммером человеку может показаться, что он просто изменяет напряжение, как делают обычные регуляторы, но это не так. Конструкция димммируемых светодиодных ламп сложна, их работы несколько отличается от привычных приборов, освещавших помещение при накаливании.

Независимо от дизайна и размеров все механические регуляторы работают только простейшие функции, функции включения / выключения, изменения яркости

Все светодиоды работают в узком диапазоне напряжения, то даже незначительное уменьшение его приводит к тому, что осветительные приборы моргают, тухнут или совсем не включаются.

Чтобы этого избежать, осуществляют регулировку, основанную не на традиционном принципе уменьшения нагрузки, подаваемой на лампу, в использовании широтно-полюсной модуляции. С помощью электрического ток короткими импульсами с продолжительными паузами между ними.

Описанная процедура выполняется до сотни раз за каждую секунду. Таким образом, любую светодиодную лампу можно использовать стабильно освещать помещение на 10-100% от своих возможностей.

Как работает диммер и что это такое.

Диммер — это устройство, способное регулировать электрическую мощь. В России напряжение в блоке питания составляет 220 В (по новому ГОСТ 29322-2014 введен в действие в качестве национального стандарта РФ с 1 октября 2020 г. 230 В ) и работает с переменным током. Это означает, что напряжение меняет свою полярность на сотую долю секунды и всегда принимает значение ноль (синусоидальная кривая). С помощью поворотной ручки диммера мы устанавливаем, когда диммер должен загореться в ходе синусоидальной полуволны.Этот принцип управления в электротехнике регистрируется как фазовое регулирование. Но некоторые светильники требуют диммеров, которые работают по принципу отсечки фазы. Этот принцип работает как раз наоборот.

Обычными диммерами являются, например, поворотная ручка или сенсорный диммер, помимо включения и выключения освещения, также позволяет регулировать яркость. Примерами других диммеров в домашнем хозяйстве пылесосы, которые уменьшают мощность всасывания с помощью поворотной ручки.

Примечание

Диммеры в технологии освещения приятный комфортный свет. Они также помогают экономить энергию и продлить срок службы использования светильников.

Источники света должны быть тогда предназначаются, и даже нужно подбирать правильный диммер в соответствии с технологией освещения и используемым распределительным средством / трансформатором. Также в другой нашей теме вы можете почитать способы освещения квартиры.

Какие лампы можно использовать?

Каждому потенциальному владельцу диммера следует помнить, что с ним можно использовать только специальные светодиодные лампы, которые можно регулировать.

Их легко определить по надписи «Dimmable» или соответствующему знаку на упаковке. Это условие не получится, если напряжение не будет соответствовать предусмотренному, то они просто не включаются.

Диммеры с комбинированным управлением более функциональные, так как кроме выполнения включения \ выключения и регулирования их можно программировать.А еще они удобней в использовании

Кроме того, такого рода экспериментов приведут к быстрому износу светодиодной лампы или самого диммера и дальнейшему выходу из строя.

Всегда актуальная проблема совместимости

Потребитель, заинтересованный в использовании оборудования должен регулировать яркости, знать, что ему предстоит просто купить нужные компоненты системы, а подобрать их друг под друга. Нередко проявляется проблема несогласованности диммера и светодиодной лампы.

Случается это из-за того, что на рынке представлено большое количество электронных схем питания осветительных приборов и регулирующих устройств.

Изделия любого отечественного, европейского или китайского производителя для включения вправе иметь порог напряжения, присущий только им. Также несовместимость может привести к тому, что диапазон регулирования сузится, причем, грубое.

К примеру, имеются светодиодные осветительные приборы, которые могут включаться и работать даже при 5% от номинальной мощности.Неправильно подобранный диммер сможет управлять ими только в пределах 40-100%. Что существенно снизит функциональность процесса.

Пульт управления диммером может подавать радио- или инфракрасный сигнал. Первый более функциональный, второй более дешевый, поэтому он и наиболее популярный

Указанная особенность варианта приведет к тому, что потребитель будет экономить электроэнергию в недостаточном количестве или не обеспечивает себе ожидаемый уровень комфорта. Это тоже является существенным недостатком.Еще могут проявляться другие признаки неисправностей.

Наиболее часто встречаются следующие:

1. Драйвер питания имеющейся светодиодной лампы во время работы издает неприятные пользователю громкие звуки или не может запустить осветительный прибор.
2. Максимальное напряжение на выходе из диммера не достигает положенных 220 Вольт, что не дает возможности использовать лампочку на полную мощность.
3. Кратковременные яркие вспышки при включении осветительного прибора, продолжительность которых обычно не превышает 1 секунды.
4. Различные перебои в функционировании самого регулятора, что не позволит эффективно управлять светодиодными лампами.

Все перечисленные моменты свидетельствуют о том, что подбор оборудования следует выполнять тщательно и со знанием дела.

Как выбрать диммер и совместимые лампы?

Чтобы регулятор яркости совместно осветительными приборами дали нужный результат при их выборе нужно учесть ряд моментов. Изначально человеку необходимо определиться с тем, что он хочет получить от диммирования, возможно ли использовать его в нужном помещении, здании.

Далее с желаемым направлением управления оборудованием — механический или дистанционный, или возможно лучше использовать другие способы. После решения этого вопроса необходимо подсчитать, готов ли потенциальный покупатель заплатить сумму денег.

Торшерные диммеры маломощные, но не менее эффективные, чем остальные виды регуляторов яркости. Поэтому их используют для управления лампами прикроватных и других небольших предприятий

Если все перечисленные действия выполнены успешно, то следует перейти к самому выбору диммера.При этом человек должен учесть его мощность. Для чего необходимо представить каким ламп прибор будет управлять.

Также нужно точно знать мощность из них — сложив все значения, пользователь узнает, какая должна быть каждая производительность у его диммера. Без этих расчетов не обойтись, потому что купленный регулятор сразу же выйдет из строя, а в лучшем случае просто не запустится.

Кроме того, если в будущем возможно увеличение количества ламп или их мощности, то при покупке это учесть или результат опять же будет плачевным.Даже если владелец помещения не требует установки дополнительного количества светодиодных ламп, то все равно запас мощности должен быть. Причем не менее, чем 20%.

А лучше всего прочность запас прочности в 50%. К примеру, если суммарная мощность всех используемых ламп составляет 100 Вт, то аналогичный показатель регулятора яркости должен составить не 120 Вт, а оптимально 150 Вт.

Диммируемыми бывают все востребованные и не очень разновидности светодиодных ламп, причем с различными цоколями, что всегда позволяет выбрать нужный

Мощность светодиодных ламп для вычислений узнать несложно.Все, что для этого необходимо сделать, это осветительный прибор новый и она сохранилась. В исправном состоянии необходимо внимательно осмотреть светодиодные лампы, которые могут быть переданы на все основные характеристики.

При выборе диммера больше одного осветительного прибора, следует учитывать, что их минимальная мощность составляет 25-40 Вт. Чтобы использовать несколько маломощных ламп в совокупности, необходимо установить подходящий прибор для каждой из них отдельно.

При выборе регулятора следует отдавать предпочтение изделию, способному обеспечить свечение на минимальном уровне. Причина в том, что все светодиодные лампы обладают достаточной яркостью, поэтому диммер не может ее эффективно снизить, а потребитель, соответственно, не имеет эффекта от использования прибора.

, чтобы удостовериться, что светодиодная лампа действительно является диммируемой, достаточно осмотреть упаковку. На ней производственно-техническую линию

Потенциальному покупателю перед покупкой в ​​первую очередь следует обратить внимание на изделия известных производителей.Это обеспечит стабильность и качество на долгие годы, хотя их стоимость больше, чем у аналогичных приборов, сделанных в Поднебесной другими малоизвестными участниками рынка.

За подключить светодиодную лампу и диммер получится экспериментальным путем. В результате чего изначально установить регулирующее оборудование, а только затем выбрать осветительные приборы.

Причем, возможно, вернуть купленную светодиодную лампу, если она с диммером следует несовместимой.Осветительные приборы также должны быть выпущены другими востребованными производителями, среди которых достаточно известных имен: Siemens, Osram, Philips, Gauss, Schneider Electric, ASD, LEGRAND, Feron и.

При покупке светодиодных ламп китайские компании, в большинстве случаев, стоит игнорировать. Использование низкокачественных кристаллов.

В результате такой особенности к существенному помутнению освещения и, если в обычной лампе это нивелируется стабильной режимом работы, при регулировании можно ожидать явного ухудшения рабочих характеристик, что снизит экономию, комфортность.

Используемые вместо выключателей диммеры конструктивно просты, поэтому почти каждый человек способен установить их самостоятельно, но помнить о мерах безопасности

Чтобы уменьшить вероятность несовместимости светодиодных ламп с регулируемым уровнем знаний, следует иметь некоторый запас знаний, тщательно изучать информацию, указанную на упаковках.

Полезной будет консультация опытного продавца. Так как проблема несовместимости актуальные и специалисты регулярно встречаются с такими случаями, поэтому обладают значительным набором знаний.В результате их мнение может быть полезным.

Виды и производители

В зависимости от характеристик устройств, возможно предполагать наличие таких моделей:

• модульного типа. Установлены на DIN-рейку на щитке распределения. Предполагают не только регулировку яркости, но и выполнения разных световых сценариев и опций, которые пригодятся владельцам умного дома;
• моноблочного типа. Ставятся в монтажную коробку. Из-за простоты установки и замены наиболее распространены.Устанавливаются вместо выключателя, подключаясь к разрыву провода фазы. Сочетаются со светодиодными лампами, если установлен диммер с ШИМ или светодиод, диммирование которого возможно;
• выносных блоков. Применяются, когда нужно вмонтировать точечное освещение в потолок подвесного типа. Возможна установка светодиодной ленты с диммируемым блоком при условии полной совокупной мощности ламп. Управлять такими конструкциями можно при помощи обычного диммера либо панелями или пультом.

Диммер моноблочного типа

В зависимости от метода управления диммерный выключатель бывает:

• поворотным. Управлять им можно, поворачивая ручку против часовой стрелки и по ней. Включение освещения сопровождается щелчком, минимальная яркость света составляет около 10% от максимальной;
• поворотно-нажимным. У такой модели регулирование осуществляется поворотом ручки, включается свет путем на ручку. С такими устройствами нет необходимости крутить ручку до щелчка, чтобы выключить свет — достаточно нажать на нее. Это удобно тем, что поворотно-нажимной режим работы дает возможность запомнить последние настройки;
• кнопочным.Управляется такой диммер клавишами, которые постепенно увеличивают или уменьшают яркость. Также часто есть кнопка, полностью отключающая освещение;
• сенсорным. Такое современным современным, так как управляется сенсорной панелью. Некоторые из моделей оснащены цветным дисплеем.

Сенсорный диммер

На российском рынке представлена ​​продукция следующих производителей:

• Kopou . Эта компания из Китая реализовывает кнопочные и сенсорные диммеры, к которому можно подключать лампы накаливания, галогенные и низковольтные модели.В продукции есть опция памяти последних настроек;
• Макел . Продукция фирмы представляет собой диммеры поворотного типа. Крепятся они на 8 винтов к стене;
• Шнейдер Электрик . На рынке можно встретить их поворотные выключатели, представленные в разных цветовых решениях;
• Легранд . Фирма делает кнопочные регуляторы освещения мощностью от 40 до 400 Вт. Они устанавливаются в стандартную монтажную коробку.

Сенсорный диммер компании Kopou

Установка проходного выключателя в Запорожье.

Выключателем, используемым в системе, можно включить или выключить электрическую цепь. Из самого названия проходной выключатель, уже ясно, что это за устройство, внешне проходной выключатель не будет выделять его любого другого выключателя.

Отличием проходного выключателя от других выключателей будет только схема подключения. В обычном выключателе должно быть замыкание и размыкание производиться только двух контактов, как в проходном выключателе строительство с помощью рабочих рабочих линий.Одна из линий будет рабочая, а две другие перекидные линии. Благодаря такой конструкции проходной выключатель, можно и выключать из двух разных точек.

Проходные выключатели бывают одноклавишные, двухклавишные и трехклавишные. Самым популярным являются одноклавишные проходные выключатели.

Чтобы выполнить установку одноклавишного проходного выключателя необходимо, провести такие действия. Вначале на первый контакт подключается линия, затем перекидные элементы подводят ко второму и третьему контакту, а затем устанавливают два проходные выключатели в местах заблаговременно определенных для этих приборов.После того как установка переходного выключателя выполнена, необходимо обязательно провести правильные подключения схемы проходных выключателей. Диагностика проводиться по простому алгоритму. К двум установленным проходным выключателям подаётся напряжение, на первом выключателе вторым нажимается клавиша включения и лампочка загорается, это хороший знак, затем проходят коому проходному выключателю и на нем тоже нажимаю работу только лампочка должна потухнуть и если все сработало правильно схема подключения проходного выключателя верна.Для полной уверенности диагностика схемы проводиться в обратном порядке и проходными выключателя можно пользоваться.

Подключение двухклавишного и трехклавишного проходного выключателя намного более сложная и поэтому установка таких выключателей требует определенных знаний и навыков мастера электрика. Необходимо как минимум составить технический план работ, а эта задача не из простых.

Также проходные выключатели могут быть не клавишными, а сенсорными. Сенсорные проходные выключатели в свою очередь делиться на сенсорные проходные выключатели прямого действия и с диммерами.Диммеры дают возможность регулировки яркости освещения, что иногда очень удобно. Сенсорные проходные выключатели также будут меть нюансы по установке, поэтому свои лучше вызвать электрика, чтобы не навредить электрике в квартире или доме.

Необходимо установить проходные выключатели в Запорожье, звоните по телефону: +38 (068) 272-65-97; +38 (099) 214-80-65. Наши электрики профессионально выполнят установку проходных выключателей различных типов, как в доме, так и в промышленном помещении или проведут консультацию, ответив на все возникшие вопросы.Наши мастера работают без выходных. Обычный вызов: 08: 00-19: 00.

Проходные выключатели и перекрестные. Схема расключения

Когда возникает необходимость управлять в доме освещением из разных участков, осветительные приборы подключают сразу к нескольким включателям. В качестве таких устройств используют проходные выключатели (ПВ), а также перекрестные.

Что собой предоставит проходные и перекрестные выключатели

Стандартные ПВ большее собой устройство для включения и выключения ламп в осветительных приборах. У выключателя присутствует два контакта, при соединении и разъединении которых включается и соответственно выключается светильник.

Проходные выключатели управления одним светом из двух точек, три контакта (1 входной, 2 выходных). Такие всегда используются в паре, благодаря им, в одном месте помещения можно включить свет, а совершенно в другом — выключить.

Для управления одним прибором, излучающим свет, из трех и более мест, применяют перекрёстные выключатели.Эти устройства отличаются от проходных, наличием 4 контактов (2 входных, 2 выходных). К тому же, их всегда подключают вместе с проходными, а именно, между ними и не иначе.

Внешне проходные и перекрёстные переключатели похожи на традиционные выключатели.

Проходные выключатели, перекрёстные: принцип работы

Принцип действия проходных и перекрёстных выключателей имеет сходство с использованием стандартных выключателей света. Коммутация осветительных цепей выполняется путём размыкания и замыкания контактов, по которому движется ток нагрузки светильников.

Между двумя ПВ два проходит два проводника. Когда срабатывает одно из устройств, то на нём размыкается цепь и мгновенно замыкается на другом ПВ. Для управления монтажниками с трех мест, между ПВМ установлен промежуточный переключатель, роль которого выполняет перекрёстный выключатель. Поэтому перекрёстные не редко называют «промежуточными» переключателями. С их помощью происходит замыкание одного из двух линий, а также размыкание линий линий.

1 — Переключатель
2 — Переключатель
3 — Перекрестный переключатель
4 — Осветительный прибор

У перекрёстного устройства, находящегося в одном положении, контакты замкнуты следующим образом: первый входной с первым выходным контактом, второй вход со вторым выходным проводом.При смене положения (нажимается на кнопку), контакты замыкаются иным образом: первый входной со вторым выходным, а второй входной замыкается с первым выходным контактом. Между ПВ можно установить несколько перекрёстных устройств.

Специфичностью этих видов пользователей, является незафиксированное положение кнопок управления. Традиционные выключатели имеют чёткое установленное положение клавиш, которое включает в себя включение или выключение света. В проходных и перекрёстных переключателей нет определенной позиции клавиш, указывала бы на включение или выключение прибора.Разное положение клавиш одного устройства может обозначать как «Включено» так и «Выключено», это зависит от состояния других выключателей, управляющих одним источником света.

1 — Переключатель
2 — Переключатель
3 — Осветительный прибор

К примеру, у первого ПВ в начале коридоре клавиша находиться в вверху, и чтобы включить свет, её необходимо нажать вниз. При включении света вторым ПВ в конце коридора, свет включиться, но кнопка первого ПВ не включиться, но кнопка первого ПВ не поменяет свою предыдущую и теперь, включиться ее вниз, свет погаситься, а не включить, так как он и так уже горит.

Разновидности проходных и перекрёстных выключателей

Классификация перекрёстных и ПВ устройств не отличается от разделения на различные виды обычных выключателей.

Устройство для управления освещением из разных мест по принципу работы делят на следующие типы:

• Клавишные.
• Поворотные.
• Сенсорные.
• Рычажные.
• С пультом ДУ.

По количеству клавиш ПВ бывают одно-, двух-, трехклавишные и такими же бывают перекрёстные выключатели.

По способу монтажа:

• Накладной . Эти модели устанавливаются поверх стены, для этого не требуется пробивать её и монтировать дополнительный блок. Главным достоинством наружных выключателей является простота монтажа, но у них высокая чувствительность к физическим воздействиям.
• Встроенный . Эти модели монтируются внутри стены, в которой предварительно проделываются специальные отверстия, соответствующие коробке выключателя.

Проходные и перекрёстные выключатели, управляющие одним светильником, устанавливаются всегда одного вида и типа.Т.е. если проходные выключатели двухклавишные, то промежуточные также должны быть с двумя клавишами.

Достоинства и недостатки ПВ

Положительные моменты проходных и перекрёстных устройств:

• Не нуждаются во вспомогательных элементах и ​​месте в электрическом щитке.
• Высокая надёжность, благодаря отсутствию автоматики.
• Простота схемы, обеспечена тем, что в ней не присутствуют какие-либо сложные устройства.
• Лёгкость и практичность в освещении.

Недостатки выключателей этого типа:

• Использование трехжильного провода. Количество проводов и их длина прямо зависит от количества клавиш (в случае с клавишным ПВ) и числа установленных выключателей в помещении. Большое количество длинных проводов усложняет схему и затрудняет установку.
• Нет фиксированного положения кнопок. Некоторым людям к этой особенности нужно привыкнуть, использовать такое время им неудобно ПВ.

При помощи проходных и перекрёстных выключателей чаще всего организовывают управление осветительными устройствами в длинных коридорах, спальнях, на лестничных пролётах, садовых дорожках и т. п.

Похожие темы:

Виды выключателей света: обзор основных типов выключателей для дома

Выатель — электрический прибор, предназначенный для соединения и разъединения электрической цепи. Чаще всего выключатели управляют осветительными приборами, реже их используют для включения и выключения вентиляторов, кондиционеров и т.д.

По типу установки выключатели разделяются на выключатели скрытой установки и выключатели внешней установки.Первые используются при использовании скрытой электропроводки, вторые — при прокладке проводки открытым способом.

Виды выключателей

Выключатель — прибор, который больше любит совершенствовать и наворачивать дополнительные оптические технические дизайнеры. В зависимости от способов переключения, регулировки, назначения и защитных свойств выключатели можно поделить на несколько типов.

1. Клавишные

Самый распространенный тип выключателей. Замыкание и размыкание электрической цепи происходит при переключении из одного положения в другое. Выпускаются одно-, двух- и трехклавишные версии.

Клавишные выключатели недорогие, их удобно использовать и легко ремонтировать. С другой стороны, у них низкий низкий ресурс работы, нельзя регулировать интенсивность освещения, нет режима энергосбережения.

2. Кнопочные

Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она ​​фиксируется и замыкает контакт.Повторное размыкание контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.

Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут вам верой и правдой в течение долгого времени.

3.Диммеры (выключатели с регулятором)

Представляют собой некое подобие реостата, который знакомству из нас по школьным урокам физики. Диммер работает по этому же принципу. Реостат изменяет сопротивление электрической цепи, а значит, и силу тока в ней. Выше сопротивление — меньше сила тока. Чем меньше сила тока, тем тусклее горит лампочка, включенная в электрическую цепь. С помощью таких выключателей можно регулировать интенсивность освещения поворотом управляющего колесика.

Плюс диммеров в экономии энергии (некоторые устройства даже самостоятельно отключаются, когда в комнате никого нет) и простоте использования. Но есть и минус: из-за высокой стоимости не все себе такие выключатели. На заметку: диммеры отлично работают с лампами накаливания, но с модными в последнее время светодиодными светильниками и лампами могут работать и работать некорректно.

4. Поворотные

Лет 50 — 60 назад поворотные выключатели активно использовались при строительстве домов, но в последнее время их используют только в дизайне проектов «под старину» или в создании интерьеров в стиле кантри, лофт, прованс. Как правило, выпускаются только для наружной установки, используются вместе с открытой проводкой. Переключаются поворотом рычага на 90 °.

5. Веревочные

Принцип работы этого выключателя аналогичен кнопочному: потянув за веревочку до щелчка, вы замыкаете контакты. Тянете во второй раз и размыкаете. Этот тип выключателя используется в основном в настенных бра и иногда для включения вытяжных вентиляторов.

Веревочные выключатели используют не только в декоративных целях, у них есть ряд практических преимуществ.Например, свисающий шнур легко найти на ощупь в темноте, а еще такие выключатели подойдут семьям с маленькими детьми, ребенок с легкостью до него дотянется и сможет самостоятельно включить и выключить свет.

6. Сенсорные

Современный тип выключателя, имеющий долгий срок работы благодаря отсутствию механических частей. Срабатывает от касания. Многие модели сенсорных выключателей снабжены дополнительными функциями, вроде плавной регулировки освещенности или автоотключения. Такие выключатели любят использовать в «умных домах».

7. Акустические

Такие выключатели еще называют хлопковыми или звуковыми. Включение происходит от подачи звукового сигнала громкости, например, хлопка в ладоши. Выключатели такого типа с таймеромключаются не только в квартирах, но и на лестничных площадках. В некоторых моделях функция настройки времени, спустя которое выключатель разъединяет цепь.За счет акустические выключатели прячутся в распределительных коробках и дублируются обычными клавишными.

Главный плюс модели очевиден: с ней вам не придется искать выключатель в темноте наощупь или идти через всю квартиру в грязной обуви, потому что вы забыли выключить свет. Однако такие устройства не всегда реагируют с первого раза и могут срабатывать самопроизвольно, чем иногда вызывают раздражение владельцев.

8. Дистанционные

Это выключатели, которые срабатывают от сигнала пульта дистанционного управления. Встречаются и комбинированные модели: например, сенсорный выключатель с пультом ДУ. Дистанционные выключатели не очень распространены, потому что стоят довольно дорого. К тому же пульты имеют свойство теряться.

Но есть и свои плюсы. Во-первых, с дистанционными выключателями вам не придется портить стены: достаточно будет просто вооружиться саморезами или двухсторонним скотчем и закрепить выключатели в нужных местах. И никаких проблем со стационарной проводкой. Во-вторых, выключить лампочки из любой точки квартиры или дома и почувствовать себя повелителем света.

9. Проходные

Внешне проходной выключатель ничем не отличается от обыкновенного, но его внутренняя начинка имеет немного другую схему. Проходные выключатели позволяют управлять одним электроприбором (или группой электроприборов) с разных точек пространства.

Например, у вас двухэтажный дом. Вы подходите к лестнице и включаете светильник, который ее освещает, выключателем на первом этаже. Поднимаетесь на второй этаж.Свет на лестнице уже не нужен. Если внизу бы стоял обычный выключатель, пришлось бы или оставить свет на лестнице включенным, или спуститься, чтобы выключить его. Именно эту проблему решают проходные выключатели: вы ставите их сверху и снизу и управляете одной лампой с разных точек.

Чтобы вписать столь удобные проходные выключатели в системе освещения вашего дома или квартиры, придется потратить много денег и сил (по сравнению с классическими вариантами) из-за сложных схем электропроводки, внушительного количества используемого материала и высокой стоимости самих механизмов.

10. Герметичные

Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.

11. Выключатель со встроенным датчиком движения

Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает.Чаще всего принцип работы таких датчиков на отслеживании инфракрасного излучения.

Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, просветители, полезену, камеры видеонаблюдения и контролировать прочую технику. К сожалению, цена у этих супермеханизмов соответствующая.

Полезные советы

• Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP — 44
• В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
• Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
• Для вашего удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения

Перекрёстный выключатель — ElectrikTop. ru

При современном строительстве, коттеджей или офисных помещений необходимость управления световыми приборами из разных мест. Особой популярностью такая функция пользуется при строительстве / строительстве.

Или при необходимости обеспечения освещения длинных коридоров. При этом включение света происходит в одном конце, а выключают в другом. Для этих целей используются специальные коммутационные устройства, называемые проходные выключатели.

Многие задают вопрос, чем отличается обыкновенный выключатель и какие отличия имеет проходной переключатель, используемые для коммутации приборов освещения.

Назначение

Основное назначение проходящего выключателя состоит в том, чтобы человек перед тем, как пройти длинный коридор, или вошел в большое помещение, включает свет, а после того как он прошел, смог его погасить в другом месте.

Или при проектировании может быть такая ситуация.В прихожей гостиницы нажимают первое проходное устройство, а после того, как в освещении отпала необходимость, производят отключение 2-го клавишного выключателя.

Классификация и устройство коммутаторов

Прежде всего, разберемся, что же это такое проходной выключатель и какие они бывают. Они подразделяются по количеству клавиш:

• Имеющие одни виды;
• С двумя клавишами;
• В конструкции, применяемой три и более называются многоклавишные;

По принципу включения:

• С помощью клавиш;
• Сенсорное включение;
• С помощью ПДУ.

Принцип работы органов управления освещением из разных мест. Он имеет только один контакт, который замыкается во время включения и размыкается при его выключении.

При его помощи невозможно осуществить функцию управления электрическими приборами из разных мест.

Проходной переключатель представляет собой устройство, имеющее переключающие электроконтакты. В основу его работы положен триггерный эффект.Внутри у него смонтировано коромысло, которое замыкает попеременно центральный контакт с двумя остальными.

По существу он представляет собой перекидной выключатель. Для обеспечения функции управления электрическими приборами из разных мест помещения необходимо иметь два одинаковых устройства.

Схема подключения

Проходной одноклавишный выключатель имеет три электроконтакта. Средний контакт постоянно замкнут с одним из двух контактов, независимо от клавиш.Для подключения прибора требуется три провода, к обыкновенному подключаются только два провода.

К среднему контакту первого подключается фаза, остальные два подключения к проводам, подключенным к аналогичному электроконтакту второго прибора. Коммутация проводов осуществляется через распределительные коробки.

Средний контакт второго переключателя подключается к нулевому проводу через исполнительное устройство. В данном случае это осветительный прибор.

Управление одним электроприбором с трех и более мест

Если необходимо управлять электроприбором освещения с 3 трех разных мест, монтируют переключатели в необходимое количество мест.

В этом случае дополнительное распредустройство — перекрестный выключатель. Он устанавливает разрыв цепи между двух устройств, смонтированных в разных концах помещения.

Имеет две группы, переключающих контакта. Один нормально замкнутый, второй нормально разомкнутый.

Это позволяет управлять освещением из третьего места. Если необходимо управлять из большего количества мест подключается дополнительный коридор выключатель. Все электроприборы управления в этом случае соединяются в цепи последовательно.

В нормальном положении необходимо включить работу других.

Схема коммутации размещения осветительными приборами

В случае, когда необходимо использовать двухклавишный проходной выключатель, необходимо использовать используемые территории. Такая ситуация возникает при необходимости управления люстрой, когда надо включить две лампочки.

Проходные двухклавишные выключатели имеют пять контактов.По сути, это два одинарных, помещенных в общий корпус. Обычно двойной проходной выключатель применяется в / коттеджах.

Схема подключения таких электроприборов аналогична предыдущей. Разница состоит в количестве отходящих проводов. Как и в случае может возникнуть необходимость установки светильниками из трех и более мест.

Для обеспечения такой коммутационной схемы применяется двойной перекрестный выключатель, смонтированный в разрыв проходной схемы.Если необходимо управлять освещением трех и более источников света, применяют многоклавишные проходные выключатели.

Количество клавиш, которого зависит от числа исполнительных электроприборов. Однако такие приборы на практике применяются крайне редко. Для подключения таких коммутационных устройств, применяются более сложные схемы подключения проходных выключателей.

Алгоритм монтажа

Прежде всего, все провода необходимо промаркировать и собирать сеть согласно разработанного чертежа.Во время монтажа надо быть предельно внимательным, чтобы не перепутать маркировку проводов.

А при эксплуатации следует помнить, что все электроприборы коммутации находятся под напряжением.

Все исполнительные устройства в стандартных местах установки, а проводов происходит соединительных коробах.

Каждый потребитель выбирает проходные выключатели не только по количеству коммутируемых устройств, это могут быть одно- или двухклавишные.Но и в зависимости от предпочтения владельца.

Все коммутационные распредустройства подразделяются по типу переключения: клавишные, сенсорные или импульсные выключатели, управляемые дистанционно при помощи пульта ПДУ. Какой выбрать прибор зависит от условий эксплуатации и финансовых возможностей заказчика.

Видов и вариантов современных неодимовых магнитов на современном рынке достаточно много, что позволяет каждому найти для себя именно то, что ему необходимо. Неодимовые постоянные магниты — это одно из наиболее распространенных и востребованных решений современного рынка, которое имеет достаточно широкую область применения.И на современном рынке можно найти самые разные предложения по продаже, среди которых каждый обязательно найти и подобрать для себя именно то, что придется по душе. И на странице https://ukrms.com.ua/products/postojannye-magnity/tverdye-postojannye-magnity/ сегодня каждый современный потребитель имеет прекрасную возможность ознакомиться с одним из выгодных, практичных и надежных предложений по продаже не только неодимовых, но и других видов твердых постоянных магнитов.Широкий выбор и доступная стоимость, представленные надежным поставщиком — это именно то решение, которое многим сегодня приходится по душе и позволяет быстро и просто справляться с поставленными задачами.

виды, принцип, схема, устройство, отличия

Где link выключатель? Это непростой вопрос, если включить свет в большом помещении, занимающем несколько входов, или в длинном коридоре. Если выключатель один, а места много, это неудобно.

А можно ли сделать лучше — чтобы выключить свет с разных концов коридора или лестницы в подъезде, на придомовой территории из дома, гаража, от калитки и так далее? В наш радио цифровой век сразу приходят в голову, датчики движения и прочее.Это прекрасно, но можно сделать проще, дешевле и удобнее. Нужно лишь использовать проходной выключатель.

Многим из нас встречалась схема проходного выключателя в школьном задачнике. В любом случае предложите предлагаемую схему составить схему, которая позволяет включить и выключить лампочку в любом коридоре. Чтобы понять принцип работы проходного выключателя, разберем решение этой несложной задачи.

Вначале — простая схема «одна лампочка и один выключатель»:

Ключ К1 замкнут, лампочка светится.Если разомкнуть контакты — лампа погаснет. Используя такие устройства, мы сможем включить свет разными выключателями, нам не удастся так же просто выключить его.

Пара проходных выключателей

Для решения нужны не выключатели, а переключатели, и еще нужен дополнительный провод. Переключатель передает напряжение на один из двух проводов:

Здесь фаза передается с контакта 1 на 2.Если щелкнуть переключателем, то напряжение с контакта 1 будет поступать на 3.

При любом положении переключателя только один из проводов будет под напряжением: 2 или 3.

Это и есть электрическая схема проходного выключателя: простой переключатель.

Но для работы нужен еще хотя бы один выключатель света проходной. К нему от первого переключателя нужно протянуть два провода.

Что произойдет, если мы щелкнем переключателем 1? Цепь разомкнется.А если переключателем 2? То же самое.

Значит, свет можно выключить с любого конца коридора. А после этого его можно включить, щелкнув любым из переключателей. Например, первым:

Выключатель проходной одноклавишный не имеет положения Вкл, Откл. Любая коммутация одного из пары переключателей меняет состояние системы: если лампочка горела, то она погаснет, а если была выключена — то засветится.

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.На рынке электротоваровны продукции нескольких фирм, например проходные выключатели legrand. Они функциональны, имеют привлекательный дизайн, некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой. Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: используют единую конструкцию корпуса для разных устройств.На проходных нет маркировки, указывающую включение. (Иногда она все же есть, из-за использования стандартных комплектующих). Отличия в соединении контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя светильниками.Можно, например, регулировать яркость освещения, включая отключая в люстре группы лампочек.

Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик.

Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от производителей очень просто, но иногда сложно, поскольку на коммерческих сайтах в интернете используются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах.

Используйте простейшей схемой, на которой все ясно, которую вы понимаете.

Включаем и выключаем свет из десяти мест

Мы подробно рассмотрели схему коммутации светильников из двух разных мест.

Но нельзя ли сделать так, чтобы свет включился-выключался из трех, четырех мест и так далее? Например, при выходе из квартиры, на любом этаже, включить свет на лестнице, а при выходе из подъезда выключить его. И так же поступать в обратном порядке: включить свет при входе в подъезд, а выключить у своей двери.Или поздно вечером выходя из офиса в коридоре, где рачительный завхоз уже выключил свет, не брести в темноте, а щелкнуть выключателем у своей двери, да будет свет! И выключить потом на выход. И чтобы таких выключателей в коридоре было несколько — у разных дверей.

Для организации такого освещения нужно использовать более сложные проходные переключатели, они называются перекрестными. Рассмотрим их функционирование.

Перекрестный выключатель — это такая штука, у которой есть две входные клеммы и два выхода.На один вход приходит фаза, на другой — пустой провод, в произвольном порядке.

Соответственно, на выходах мы имеем: на одном — фазу, на другом — ничего. Щелкнув клавишей перекрестного выключателя, мы поменяем местами фазу и «пусто» на выходных клеммах.

Если поместить перекрестный переключатель между двумя проходными, то получится три точки коммутации. Каждый переключатель, если изменить его состояние, меняет освещение: если свет горел, то он погаснет, а если был выключен — включится.

Посмотрите на рисунок. В настоящий момент цепь замкнута, но что будет, если щелкнуть любым из трех устройств? Цепь между входом и выходом разомкнется, и свет погаснет.

Интересно, что после выключения мы можем включить свет, опять-таки щелкнув ЛЮБЫМ переключателем.

Можно поставить в средину схемы два перекрестных выключателя, три, четыре…. сколько не жалко. И любой переключатель будет исправно состояние системы.

Это может показаться удивительным, тем более что в длинной длинной цепочке переключателей бывает непросто разобраться.Но тем не менее схема работает! Ведь ни при каком положении коммутирующих устройств фаза не «теряется» — она ​​приходит на один из двух выходов каждого перекрестного переключателя, и лишь последний проходной «выбирает» фазу или ее отсутствие.

Накладные перекрестные переключатели пользуются спросом

Проходные выключатели выпускаются в тех же корпусах, что и обычные. Есть накладные модели и встраиваемые, в исполнении для внутренней и наружной проводки. Накладные модели проходных и перекрестных переключателей пользуются спросом, потому что их в большом количестве используют при усовершенствовании систем освещения, в том числе при устройстве наружного освещения.

При строительстве своего дома удобную систему коммутации с проходными выключателями можно занести в проект электропроводки.

Новые технологии: сенсорные проходные выключатели

Стильные сенсорные выключатели стоят дороже обычных, но интересной спросом — они стали частью современной «цифровой культуры».

Сенсорные устройства — достаточно сложные электронные устройства. Для коммутации тока применяется тиристор или транзистор большой мощности, а сигнал, благодаря которому открывается (или запирается) прибор, поступает с сенсора — датчика, реагирующего на какое-либо внешнее воздействие.

Сенсором может быть датчик движения, или акустический, или емкостной — реагирующий на прикосновение. Чувствительные сенсоры реагируют даже до прикосновения, достаточно поднести руку на расстояние 1-3 сантиметра. В домах обычно устанавливаются емкостные сенсорные выключатели, или совмещенные с датчиком движения. Все сенсорные устройства могут управляться дистанционно. Если пульт управления не входит в комплект, его покупают отдельно.

Полупроводниковый прибор, ответственный за включение-выключение тока, может, и для управления силой тока, яркостью света, если оснащен с диммером.Важно знать, что диммеры подходят не для всех осветительных приборов.

Проходные и перекрестные сенсорные выключатели, как и механические, используются для управления осветительными приборами с разными точками. По сравнению с механическими, они более функциональные: могут управляться дистанционно, управлять силой света.

Внешне сенсорные устройства представьте собой гладкую панель из, в подключенном состоянии на ней заметна индикация: голубой светлячок — состояние ОТКЛ, красный — ВКЛ. Для управления осветительным прибором нужно просто прикоснуться к панели устройства.

На фото — сенсорный выключатель.

Парадокс заключаются в том, что технологически продвинутые сенсорные устройства прекрасно справляются с управлением лампами накаливания или газоразрядными, но при продвинутых светодиодных светильниках возникают проблемы. В цепи «сенсорный выключатель — светодиодный светильник» в отключенном состоянии могут наводиться слабые электрические сигналы, из-за которых светодиоды «подмигивают».Иногда возникают проблемы с диммером, если он регулирует ток через светодиоды.

В таком случае рекомендуется установить дополнительный адаптер… или простые механические выключатели, через никакие импульсы не проскакивают.

На рисунке схема подключения адаптера непрерывной светодиодной лампе.

На этом рисунке адаптер подключен к распределительной коробке и влияет на все светодиоды, включенные в эту цепь.

Рассмотрим схемы подключения проходных сенсорных переключателей.

Здесь показано соединение двух сенсорных проходных выключателей.

Здесь показано соединение трех проходных сенсорных выключателей.

Отметим, что посредине стоит такой же сенсорный переключатель, как и по краям. То есть сенсорные устройства не делятся на «простые» и «перекрестные».

В цепочке сенсорных выключателей есть «» — который изображен слева, к нему подходят три провода (один провод — от нагрузки). Перед началом работы систему нужно синхронизировать.Прикоснувшись к панели главного устройства, 5 секунд ждут звукового сигнала. После этого нужно прикоснуться ко второму выключателю. Синхронизация произведена. Далее синхронизируют с главным выключателем третий, четвертый и так далее.

Проходная розетка — это очень просто

Познакомившись с замечательными свойствами проходных выключателей, мы ждем чудес и от такого объекта, как проходная розетка. Но ничего особенного здесь нет. Просто розетка концевая (к ней подходят электрические провода, которые больше никуда не идут), и проходная — она ​​подключена к проводке, к которой подключены еще несколько розеток.

Проходные розетки не имеют ни конструктивных, ни схемных функций. Название просто отражает их место в системе электроснабжения.

Что ограничивает число проходных выключателей

Цепочка переключателей, позволяющая коммутировать электрический ток из нескольких точек, не должна быть слишком громоздкой. Контакты сопротивление электрическому току. Оно невелико, но на длинной цепочке контактов ток может уменьшиться. При большом числе переключателей, включенных друг за другом, уменьшается надежность схемы, возможны сбои.Поэтому мы редко встретим вереницу проходных и перекрестных выключателей в или более штук. Чаще всего это пара переключателей, несколько реже — цепочка из трех, четырех, пяти.

Использование этих устройств делает жизнь удобнее и позволяет экономить электроэнергию.

Виды проходных выключателей

Итак, мы рассмотрели разные варианты этого класса устройств. В завершение перечислим их виды.

По технологии:

• механические;
• полупроводниковые (сенсорные, с дистанционным управлением).

По количеству независимых нагрузок:

• однолинейные;
• многолинейные (на 2, 3 группы ламп).

Кроме того, механические переключатели бывают двух видов:

• простые проходные;
• перекрестные.

Подключить проходные выключатели очень просто. Удачи!

Видео по теме

Схема подключения проходного выключателя своими руками

Многие думаю слышали о проходных выключателях, которые часто устанавливаются в длинных коридорах, проходных комнатах и ​​в других местах, где необходимо управлять и выключением светильника или люстры из разных мест.

Как правило, проходные выключатели устанавливаются возле дверей помещения с двумя или тремя входами или лестницы в подвал или между этажами. Они позволяют при входе одним включить, а вторым с другой стороны при выходе выключить. Что для проходных помещений очень удобно и избавляет нас от неудобств при перемещении по ним без освещения.

Внимание , для того, что бы реализовать систему управления освещением при проходных выключателях, необходимо начать использование предварительного этапа ремонта до отделки проложить 3 жильный кабель до 2 из них и четырех жильный до третьего, четвертого и т.д. Как Вы уже поняли Вы сможете своими руками установить их любое необходимое количество для управления одной точкой.

Принципиальная схема работы проходного выключателя.

Давайте сразу разберемся как они работают принципиально.

В отличие от обычных выключателей , которые имеют фиксированное положение клавиш включения и просто разрывают цепь- переходные положения включены с любым положением клавиш, потому что они переключаются с одной из двух линий на другую, что очень напоминает переключение стрелок железнодорожных путей ( смотрите по схеме сверху) и позволяет нам управлять включением искусственного света из разных мест.

На первый проходной выключатель приходит фаза, а второй- уходит на светильник , а их оба между собой необходимо объединить двухжильным электрическим кабелем или проводом. заводят каждого по три отдельных провода в распределительную коробку и два из них просто попарно соединяют между собой .

При подключении при необходимости третьего, четвертого и т. д.- по сущности схема не меняется, но подключение их отличается от первых двух, у которых был один входной контакт и два выходных.У них необходимо будет подключить два входных и 2 выходных провода, что позволяет их использовать для перекрестного переключения между двумя линиями.

Принцип работы проходного третьего выключателя ( при покупке обращено внимание на наличие у него возможности работать в качестве перекрестного ) заключается в том, что он при переключении первого контакта на входе со вторым на выходе и вторым контактом на входе — с первым на выходе. Для его подключения необходимо соединить его двумя другими проходными выключателями 2 жильным кабелем, но так никто не делает, а заводят 4 жильный кабель в распределительную коробку и там по схеме делает расключение.

Аналогично в схеме можно добавить и четвертый, который будет между третьим и вторым или первым выключателем.

Мы рассмотрели теоретическую часть, давайте теперь рассмотрим практические схемы.

Практическая схема подключения двух проходных выключателей LEGRAND.

Для практического рассмотрения возьмем проходные популярные выключатели немецкого производителя LEGRAND , которые уже за много лет доказали свое качество и простоту установки с подключением.Именно этой марки выключатели и розетки Я рекомендую всем для установки своими руками в своем доме, квартире, даче, гараже и т. д.

Итак, для подключения схемы из 2 проходных выключателей LEGRAND необходимо два нижних контакта соединить двумя электрическими проводами, как правило, это делается следующим образом — заводим двухжильный кабель или по два провода с соответствующими двумя выключателями в распределительную коробку и скручиваем соответственно их между собой попарно.

Далее на верхний контакт, расположенного правее, на первом проходной подключается фаза от электропроводки квартиры, а со второго- уходит на светильник, на который на прямую также идет Ноль из электросети вашего дома или квартиры.

Практическая схема подключения трех проходных выключателей LEGRAND.

Сразу обратите внимание на центральный или третью проходной выключатель- он специальной перекидной конструкции. При покупке обращайте внимание на соответствующий значок в левом нижнем углу.Больше на картинке вверху все три выключателя. Средняя модель более дорогая.

Схема подключения аналогична предыдущей с одним различием, что провода с первыми двумя положениями по краям схемы необходимо соединить соответственно, как указано на схеме, с центральным перекрестным принципом включения. Делается это путем прокладки до ответвительной коробки двух трехжильных кабелей и одного четырехжильного кабеля от перекрестного среднего проходного выключателя.
