Как работает блок питания телевизора: принцип работы, функция
Блок питания – деталь, необходимая для работы телевизора. Он снабжает устройство электроэнергией, необходимой для работы. При поломках или дефектах, устройство не будет работать. Необходимо осуществлять ремонт или покупать новый.Содержание статьи

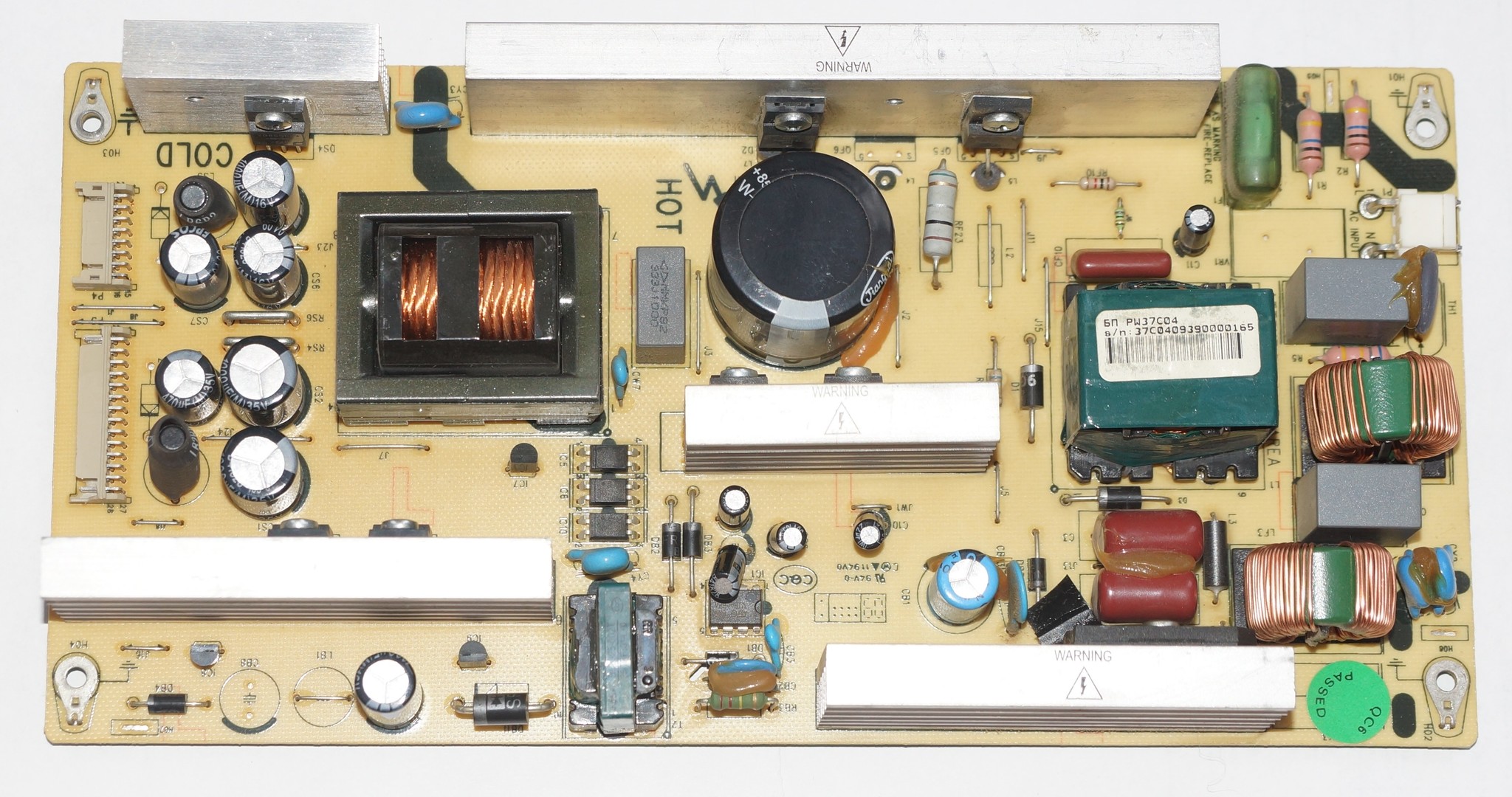

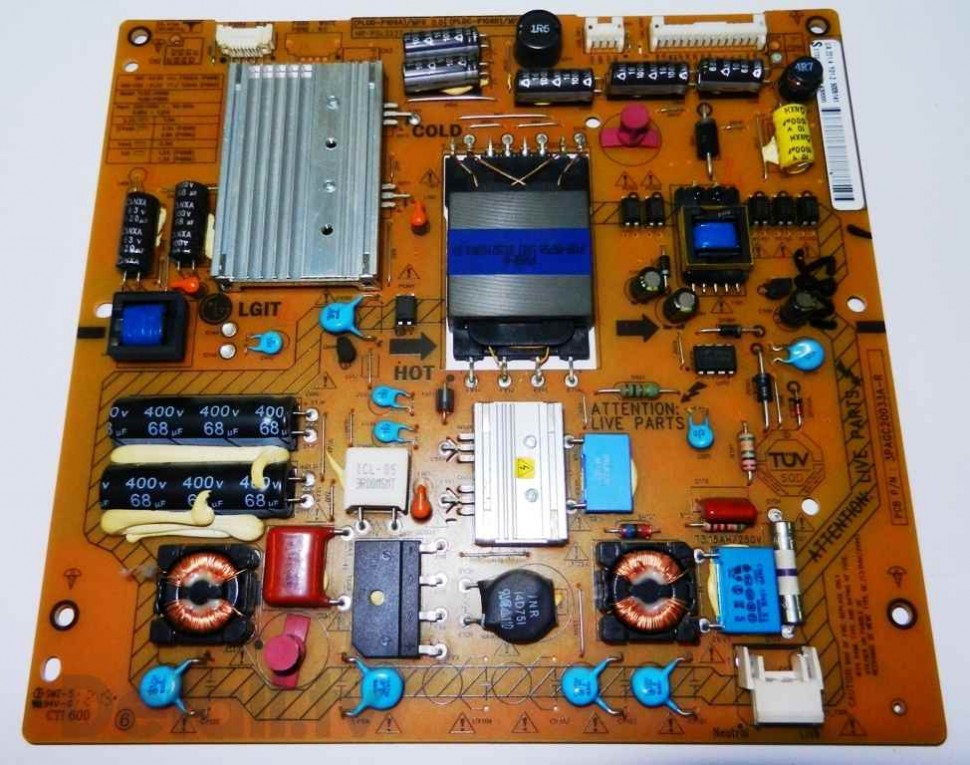

Принцип работы блока питания телевизора
Блок питания – источник электричества, который снабжает устройство током. Он преобразует сетевое напряжение до необходимых значений.
Внимание! Без такого блока телевизор может выйти из строя сразу же, из-за высокого напряжения.
Основная функция
У него есть 3 основных функции:
- Снабжение током, преобразование электроэнергии.
- Защита от помех питающего напряжения.
- Поддержание напряжения внутри телевизора.
Когда блок питания работает некорректно
Существует несколько неисправностей, характерных для них:
- Сгорает предохранитель.
- Короткое замыкание.
- Устройство не работает, хотя все важные детали исправны, и присутствует напряжение на выпрямителе.
- Невозможно подключить, поскольку срабатывает защита.
- Сгорел транзистор.
- Напряжение в цепях увеличивается или снижается.
При поломке нужно сделать следующее:
- Выключаем телевизор и вытаскиваем вилку из сети.
- Теперь нужно разрядить конденсатор.
- Вынимаем плату из корпуса устройства.
- Осматриваем плату на предмет внешних повреждений.
- Осматриваем обратную сторону платы. Проверяем наличие трещин, пробоев и надежности припайки.
Если он сломан, то нужно понять как осуществляется ремонт. Деталь можно отвезти в сервисный центр. Но, при наличии базовых знаний в электронике, ремонт можно осуществить своими руками. Для этого:
- Предварительно его нужно разобрать. Зрительно осматриваем на предмет повреждений.
- Проверяем качество пайки элементов.
- Проверяем, какие места перегреваются в процессе работы, и на каких местах появляются почернения.
- Если проблема в ненадежности пайки элементов, необходимо припаять контакты паяльником.
- Если проблема возникает при нагревании или почернении, нам нужно изъять неисправную деталь и заменить ее.
Зрительно осматриваем на предмет повреждений.Если такой блочок поломался рекомендовано сразу отнести к специалистам, если оно вышло из строя. Это обусловлено тем, что если неправильно сделать блок, то можно испортить и телевизор.
Подпишитесь на наши Социальные сети
Ремонт блока питания телевизора в СПб
Телевизор, являясь серьёзной инженерной разработкой, имеет большое количество функциональных блоков, каждый из которых может прийти в негодность. Особенно из-за недопустимой эксплуатации. Блок питания — одно из слабых мест любого телевизора. Он может выйти из строя, в том числе, по причине неправильной эксплуатации.
Сервисный центр Элизиум осуществляет ремонт блока питания телевизора в СПб.Почему лучше обратиться в сервис?
Приобретая телевизор, следует понимать, что, независимо от типа или бренда, он нуждается в правильном обслуживании. И это, в первую очередь, относится к блоку питания. Любая техника требует своевременной диагностики и возможных очередных ремонтов. К сожалению, достаточно часто техника выходит из строя именно по вине покупателя, не знавшего, как правильно ее эксплуатировать. Гарантийные обязательства, скорее всего, не будут выполняться производителем, если в ходе экспертизы будут выявлены подобные нарушения.
Негарантийные случаи могут возникать из-за температурных перегрузок блока питания, эксплуатации телевизора в неподходящих условиях окружающей среды, хранения в неподходящих местах. Существуют и другие обстоятельства. Главное, пользователи электронной техники по всему миру часто утилизируют технику, даже не попытавшись ее отремонтировать ее в специализированном сервисном центре.
Либо пытаются собственноручно выполнить ремонт, только ухудшая состояние телевизора.Предостерегаем от обоих способов решения проблемы. Поскольку вы сэкономите и деньги, и время, если обратитесь в сервисный центр Элизиум за помощью. Одним из важнейших направлений нашей деятельности является ремонт блоков питания телевизоров. Наши специалисты быстро и точно диагностируют проблему и выполнят ремонт, либо в самом сервисе, либо у Вас на дому. Мы работаем с любыми типами и марками телевизоров, выполняя обслуживание, диагностику и ремонт.
Ремонт блока питания телевизора: нюансы
Блок питания любого телевизионного приемника — не только одна из наиболее часто «вылетающих» частей, но и достаточно сложное устройство. Поэтому зачастую телемастеру приходится потратить намного больше времени на то, чтобы обнаружить неисправность, нежели на то, чтобы устранить её. Естественно, данный факт распространяется и на случай поисков источника проблемы собственными силами. Поэтому намного логичнее будет предоставить специалисту возможность быстро разобраться с неисправностью.
Что мы и предлагаем Вам сделать, обратившись в сервисный центр Элизиум.

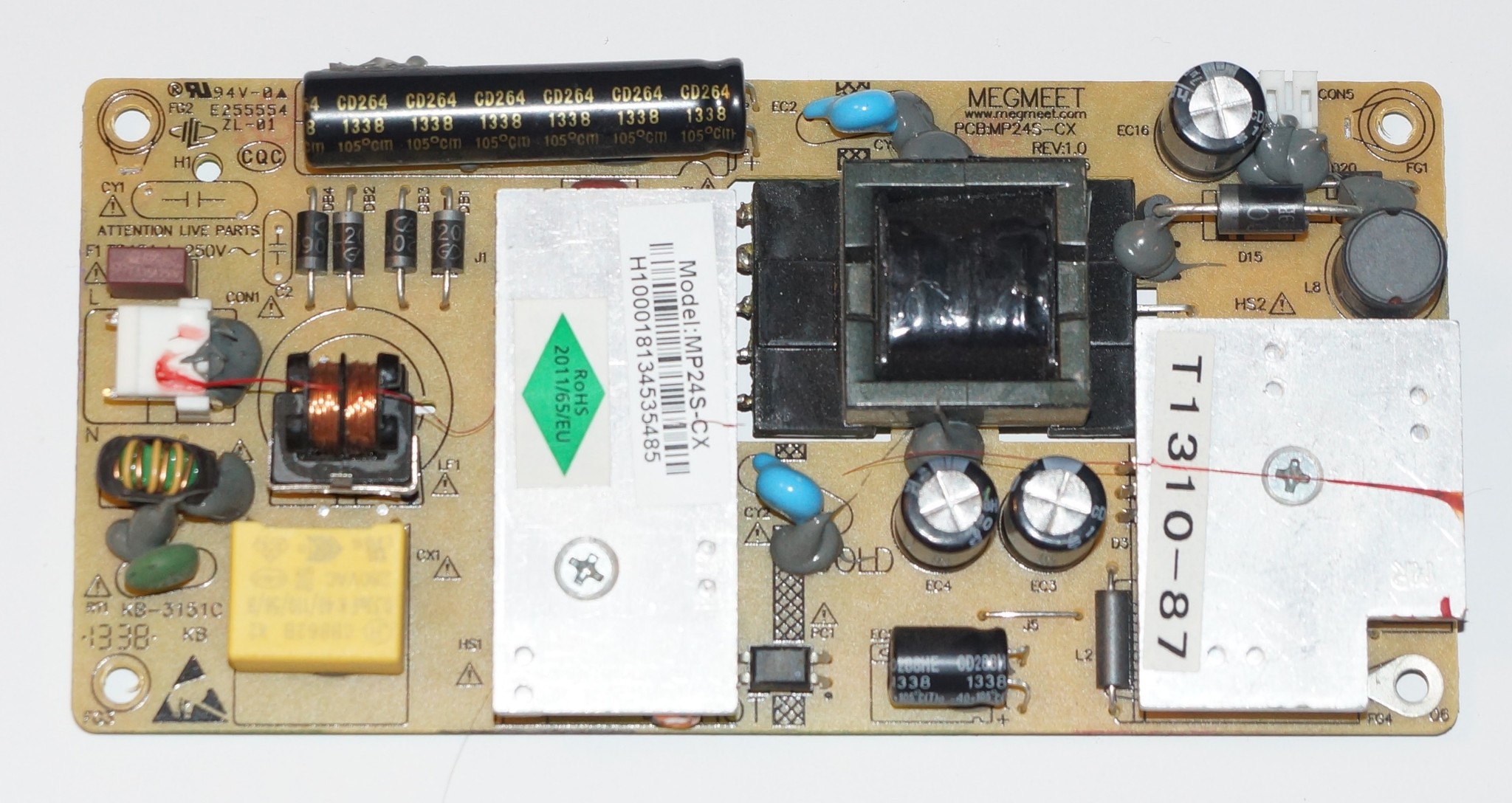

Что представляет собой блок питания
Вне зависимости от модели и марки телевизора блок питания представляет собой импульсный источник с требуемым для работы остальных блоков диапазоном напряжений. Еще одним определяющим фактором является диапазон мощностей, выдаваемых блоком питания на каждый узел телевизионного приемника. Для небольших диагоналей ТВ характерно использование отдельного узла, в котором устанавливается плата питания на соответствующие напряжения и выходные мощности. Также часто используется схема с интегрированием платы питания в шасси устройства.Основные причины неисправности БП телевизора
Одной из основных причин неисправности телевизора, особенно современных LED-моделей, является поломка блока питания. Это может быть связано с достаточно большим кругом неисправностей, однако выделяются четыре важнейших.
- Короткое замыкание. При этом, сначала может выйти из строя блок питания, а за ним под удар попадают и другие, менее защищенные узлы и компоненты телевизионного приемника.
- Нестабильное напряжение в сети. Поскольку перепады в сети могут вызвать не только ухудшение качества изображения, но и привести к гораздо более неприятным последствиям. Особенно достается блоку питания, и конечно всем зависимым от него электронным компонентам, отвечающим за получение сигнала, преобразование и выдачу его на экран телевизора.
- Перегорание сетевого предохранителя. Из-за этого обычно не горит индикатор дежурного режима.
- Износ конденсаторов. Наиболее часто встречающаяся проблема при ремонте блоков питания, не только телевизоров. Обычно легко диагностируемая и легко улаживаемая ситуация. Поскольку требует лишь замены пришедших в негодность конденсаторов.
Стоимость ремонта блока питания
Стоимость ремонта БП зависит от нескольких факторов. Это и тип поломки, и необходимость установки неисправных компонентов, и их выбора. Есть также вероятность, что придется менять весь блок питания. Все зависит от конкретной, выявленной в ходе диагностики, неисправности БП.
Мастер на выезде выполнит следующие действия:
- продиагностирует оборудование, чтобы выявить конкретный источник проблем в блоке питания;
- заменит неисправные компоненты, если не будет необходимости в полной замене БП;
- протестирует работу телевизора после устранения поломки блока питания.
В результате, телевизор должен включаться, работать, должны быть четкие звук и изображение сразу после включения. Предварительную стоимость ремонта или замены блока питания можно узнать еще до выезда специалиста. Однако окончательную можно получить только после полной диагностики оборудования.
Преимущества компании «Элизиум»
Специалисты сервисного центра Элизиум выполняют все виды диагностики и ремонта телевизоров любых типов. Поскольку мы работаем с кинескопными, ЖК, плазменными и проекционными моделями ТВ, обращайтесь к нам. Наши сотрудники имеют большой опыт работы. Первичная диагностика телевизора осуществляется с выездом нашего специалиста на дом к клиенту.
Заказав ремонт блока питания в компании Элизиум, Вы оцените наши плюсы:
- быстрая и качественная работа телемастера на дому;
- отсутствие ожидания благодаря наличию всех необходимых электронных компонентов;
- гарантия на работы и установленные компоненты;
- оригинальные комплектующие, позволяющие вернуть работоспособность Вашей техники любой модели и бренда.
Закажите ремонт блока питания телевизора у нас, и мы выполним работу быстро и надежно.
Оставить заявку на ремонт телевизора
Греется блок питания телевизора: 5 причин
Греется блок питания телевизора, а сам приемник не включается вообще или начинает работать с запозданием? Эта проблема характерна практически для всех TV — от старых кинескопных Daewoo до современных плоскопанельных моделей Samsung или LG. Какова бы ни была причина нестабильной работы устройства, устранять ее самостоятельно не стоит. Это небезопасно для пользователя: внутри находятся высоковольтные конденсаторы, которые требуют принудительного разряда.
Перегрев блока питания: основные причины и варианты их устранения
Визуально неисправность можно определить следующим образом:
- не горит лампочка сети на корпусе;
- телевизор включается с запозданием или отключается после нескольких минут работы;
- задняя крышка в области входа сетевого шнура очень горячая.
Во время работы любой БП выделяет тепло, что считается абсолютно нормальным. Но если до него невозможно дотронуться рукой — это явный показатель поломки.
Причины, по которым сильно греется блок питания, могут быть следующими:
- нарушен теплообмен;
- высохли электролитические конденсаторы;
- поврежден сетевой кабель;
- нестабильное напряжение;
- вышел из строя силовой транзистор.
В большинстве случаев решить проблему самостоятельно не удастся, так как потребуется вскрывать телевизор, перепаивать БП или полностью менять модуль.
Если вы не обладаете достаточной квалификацией или не уверены, что сможете устранить поломку своими силами, — вызывайте специалиста. Инженеры нашего сервисного центра выполнят диагностику, точно определят, где проблема, и оперативно устранят ее у вас на дому.
Как самостоятельно предотвратить перегрев БП
Чтобы избежать поломки БП, нужно ликвидировать два неблагоприятных фактора:
- нарушение теплообмена;
- нестабильность напряжения.
В первом случае следует убедиться, что у телевизора не заблокированы вентиляционные решетки на задней панели корпуса, а само устройство установлено согласно рекомендациям производителя. Нормальное естественное охлаждение предотвращает излишний нагрев модуля питания.
Высокая сетевая нагрузка и резкие скачки тока в сети — прямой путь к перегоранию внутренних компонентов БП. Исправная работа устройства рассчитана на определенную мощность, а при ее превышении оно выходит из строя. Предотвратить перепады напряжения в квартире или частном доме можно одним эффективным способом: достаточно купить бытовой стабилизатор и через него подключать телевизор.
Когда без мастера не обойтись
Если блок питания уже сгорел или работает нестабильно, а причина не в перепадах напряжения или нарушении отвода тепла, нужно отключить устройство от сети и вызвать телемастера. Наш специалист приедет по указанному адресу, выяснит источник проблемы и предложит оптимальный вариант ее решения. В зависимости от типа неисправности инженер заменит вышедшие из строя компоненты (конденсаторы, силовой трансформатор, резисторы) или поставит новый БП. В отдельных случаях поможет простая замена сетевого шнура.
Пять причин доверить ремонт телевизора нашим инженерам
Преимущества обращения в сервис «Ремонтано»:
- выезд мастера в любой район Москвы в удобное для клиента время;
- ремонтируем не только новые модели популярных брендов (Philips, Samsung, Panasonic, Sony), но и телевизоры Mistery, Thomson, Funai, JVC, BBK;
- только новые оригинальные комплектующие;
- честные цены без посредников;
- оперативное устранение поломки любого уровня сложности с гарантией.
Большой опыт работы и доскональное знание устройства телевизионной аппаратуры позволяет нашим инженерам быстро и качественно выполнять свою работу.
|
Программы |
|
Представлена таблица характерных неисправностей блоков питания различных телевизоров.
Приведены справочные данные по микросхемам, используемым в схемотехнике блоков питания.

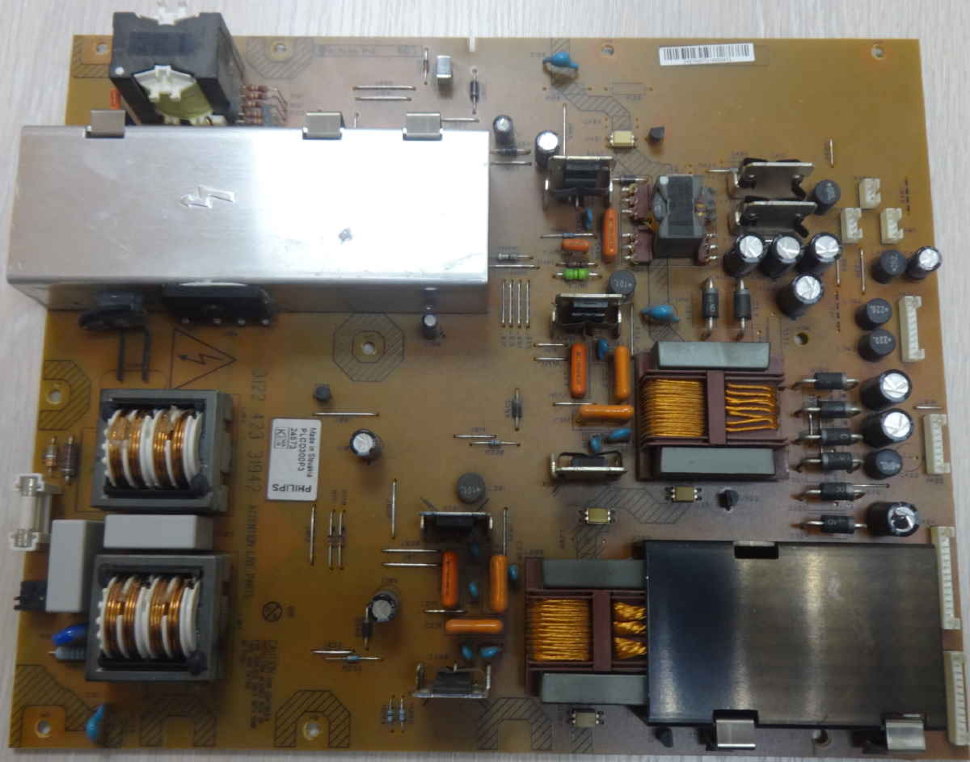

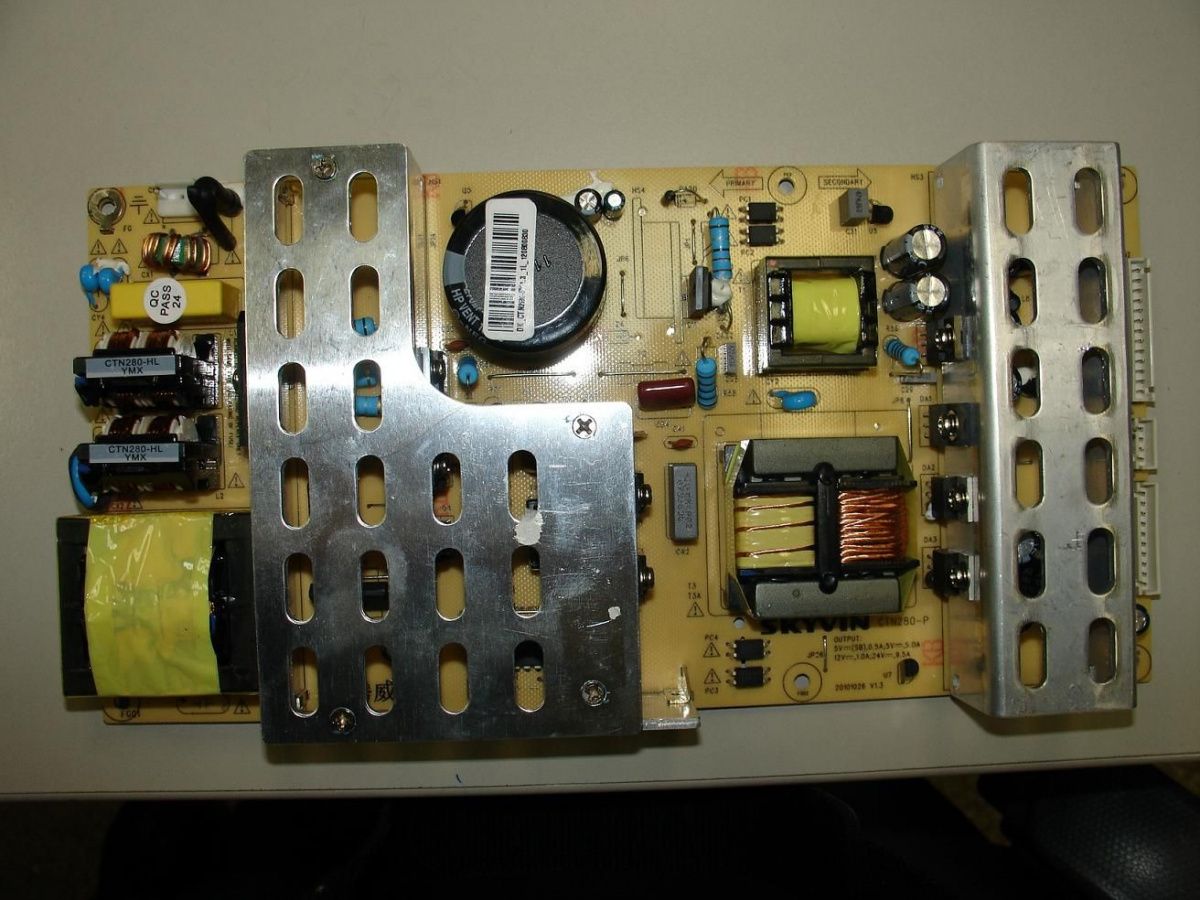

Ремонт внутреннего блока питания телевизора
Срочный ремонт внутреннего блока питания телевизора
Телевизор для многих владельцев не просто устройство, но и символ уюта в доме. Его поломка – большая неприятность, устранение которой под силу только опытным мастерам. Стали замечать сбои в работе телевизора? Это не удивительно, ведь ни одно устройство не защищено от поломок и сбоев в работе. Что же делать в случае поломки любимого устройства? Доверить его ремонт профессиональному сервисному центру, мастера которого владеют тонкостями ремонта техники. Компания Re:Store выполнит восстановление внутреннего блока питания быстро, надежно и с гарантией качества.
Как понять, что телевизор вышел из строя?
Самой популярной поломкой в нашем сервисном центре является выход из строя внутреннего блока телевизора. Это более традиционный вариант размещения элемента питания в телевизоре. Его неисправность определяется следующими признаками:
- Самопроизвольное выключение или перезагрузка;
- Устройство не включается или включается только после множества попыток;
- После включения изображение на дисплее меньше обычного, которое через время приходит в норму.
Если Вы обнаружили любой из этих симптомов – это признак поломки внутреннего блока питания. Несмотря на то, что достать его из телевизора собственноручно невозможно, отремонтировать внутренний блок питания проще, чем внешний. Мастера сервисного центра Re:Store всего за 1 день качественно восстановят функциональность данного элемента.
Как выполнить ремонт внутреннего БП?
Необходимо сообщить нам о поломке устройства. Сделать это можно любым удобным для Вас способом: оставить заявку на сайте, позвонить нам по телефону или обратиться в ближайший сервисный центр.
К счастью, все наши мастерские находятся в минутах ходьбы от метро, близко к транспортным развязкам, что поможет Вам оперативно доставить устройство. Вы можете воспользоваться услугами курьерской службы. Далее менеджером оформляется заказ, устанавливаются сроки, стоимость выполнения работ и другие нюансы. Специалисты осуществляют детальную диагностику, которая состоит из аппаратного и программного этапов. Исходя из результатов бесплатной проверки, менеджер сообщит Вам о стоимости и сроках устранения дефектов. В 20% случаев ремонт не приносит должных результатов, поэтому требуется замена внутреннего блока питания телевизора, что с легкостью выполнят специалисты нашего сервисного центра. В случае согласия, мы устраним все неполадки и сообщим о завершении работ.
Почему нас выбирают?
Наш сервисный центр обладает колоссальными навыками решения самых нестандартных задач. Когда все компании попросту опускают руки в вопросе восстановление блока питания, мы смело беремся за работу! Отнесите телевизор в сервисный центр Re:Store.
Специалисты проведут диагностику и устранят неисправности. Обратившись по номеру (044) 333-60-78 прямо сейчас, Вы увеличиваете шансы на спасение любимой техники в несколько раз!
- Бесплатная комплексная диагностика.
- В сервисном центре Re:Store все технические работы проводят высококвалифицированные специалисты с многолетним опытом работы.
- Постоянное наличие на складах, как и оригинальных комплектующих от производителя так и качественных аналоговых заменителей.
- Все ремонтные работы любого уровня сложности проводятся на профессиональном оборудовании и с помощью качественных инструментов.
- Предоставляем гарантию качества на все работы сроком до 6 месяцев.
- Низкие цены на все предоставляемые услуги.
- Обслуживаем технику по всей территории Украины через транспортную компанию “Новая почта” .
- Собственная курьерская служба доставки в Киеве.
Оборудование: осциллограф, инфракрасная, термовоздушная паяльные станции, тринокулярный микроскоп, ультразвуковая ванна, отвертки, паяльники.
Материалы: оригинальные комплектующие та качественные их аналоги.
Сроки: от 2-х дней.
Гарантия: 6 месяца.
Цены на ремонт внутреннего блока питания телевизора представлены в таблице:
| Вид предоставляемых услуг | Цена |
| Диагностика | Бесплатно* |
| Ремонт внутреннего блока питания телевизора Samsung | 500 грн. |
| Ремонт внутреннего блока питания телевизора Philips | 400 грн. |
| Ремонт внутреннего блока питания телевизора LG | 450 грн. |
| Ремонт внутреннего блока питания телевизора Toshiba | 350 грн. |
| Ремонт внутреннего блока питания телевизора Sony | 550 грн. |
| Ремонт внутреннего блока питания телевизора Sharp | 350 грн. |
| Ремонт внутреннего блока питания телевизора Xiaomi | 300 грн. |
| Ремонт внутреннего блока питания телевизора Panasonic | 400 грн. |
*Указаны ориентировочные цены, чтобы узнать точную стоимость, позвоните нам или оставтье заявку
Ремонт блока питания телевизора: Ремонт телевизоров в Москве
Сколько длится ремонт телевизора?
1-3 дня.
Точные сроки ремонта станут известны только во время самого ремонта. Чем серьезнее поломка, тем дольше будет ремонт.
Как проходит ремонт?
- Доставляем технику в сервисный центр: доставка приедет к вам в течение часа
- Определяем проблему
- Согласовываем цену с вами: называем цену за ремонт + стоимость запчасти
- Заказываем запчасти с нашего склада
- Чиним
- Проверяем качество
Как проходит контроль качества?
После ремонта инженер наблюдает за включенным телевизором.
Если дефект проявится опять, телевизор будут ремонтировать еще раз.
Какие марки телевизоров вы ремонтируете?
Какие модели телевизоров вы ремонтируете?
С полным списком моделей вы можете ознакомиться на этой странице.
Когда телевизор нельзя починить?
Мы не чиним
-
Проекционные телевизоры
-
Кинескопные телевизоры
-
Матрицы, разбитые экраны, пульты и детали корпуса
-
Не восстанавливаем залитую технику
Я живу в области.
Сможете приехать?
Когда чинят блок питания?
Блок питания ломается от скачков электричества и бракованного сетевого предохранителя. Если вы надолго покидаете дом, не забудьте вытащить шнур телевизора из розетки.
мир электроники — «Трехтранзисторный» блок питания
категория
Секреты телемастера
материалы в категории
Б. КИСЕЛЕВИЧ, п. Хатанга Красноярского края
Радио, 1998 год, №4
Так называемый «трехтранзисторный» БП это довольно распространенный импульсный источник питания который применялся во многих моделях кинескопных телевизоров- PHILIPS — 2021, AKAI — СТ-1407, AKAI — 2107, SHERION, CROWN — СТА/ 5176, ELEKTA — CTR-1498EMK, RECOR и еще многих других.
Схема источника питания
В качестве примера рассмотрим такой источник, используемый в телевизоре CROWN — CTV5176.
Напряжение сети 220 В через фильтр питания поступает на выпрямитель BR601, С601 — С604 и на петлю размагничивания L2001.
На коллектор ключевого транзистора Q604 выпрямленное напряжение проходит через обмотку 1—5 импульсного трансформатора Т601.
На транзисторе Q604 выполнен блокинг-генератор — напряжение положительной обратной связи снимается с обмотки 7 — 8 трансформатора. Длительность генерируемых блокинг-генератором импульсов, т. е. время нахождения транзистора Q604 в насыщенном состоянии, определяется функционированием широтно-импульсного модулятора (ШИМ).
К базе транзистора Q604 подключен конденсатор С607, который во время закрытого состояния транзистора заряжается импульсом напряжения обмотки 7 — 8 трансформатора через диод D604. При открывании транзисторов Q602, Q603 ШИМ конденсатор С607 оказывается подключенным к эмиттерному переходу насыщенного транзистора Q604, и ток разрядки конденсатора, протекая через транзисторы и резистор R616, быстро закрывает транзистор Q604. Напряжение смещения на базу транзистора Q604 подано через резисторы R603, R604. Цепь C610R617 ограничивает выбросы импульсов на коллекторе транзистора Q604, защищая этим его от пробоя.
Для питания усилителя постоянного тока на транзисторе Q601 переменное напряжение с обмотки 9 — 10 выпрямляется диодом D603 и заряжает конденсатор С606.Напряжение на эмиттере транзистора Q601 стабилизировано параметрическим стабилизатором на элементах D601, R609, а напряжение на базу транзистора снимается с измерительного резистивного делителя R606VR601R607. Последнее зависит от напряжения на обмотке 9 — 10 трансформатора, т. е. уровней выходных напряжений блока питания + 110 и +12 В. Напряжение на резисторе R608 — коллекторной нагрузке транзистора Q601 служит напряжением ошибки и управляет моментом открывания ШИМ на транзисторах Q602, Q603. Подстроечным резистором VR601 устанавливают выходное напряжение + 110 В.
С резистора R605 через цепь C605R611 снимается пилообразное напряжение на базу транзистора О602 формирователя ШИМ. На нее же приходит напряжение ошибки с коллектора транзистора Q601. В зависимости от последнего ШИМ открывается раньше или позже, считая от момента открывания транзистора Q604.
Транзисторы Q602, Q603 представляют собой аналог тринистора. Принцип его действия аналогичен работе тринистора в импульсном модуле питания МПЗ-3.
При увеличении напряжения сети или уменьшении нагрузки возрастает напряжение на обмотке 9 — 10 трансформатора Т601. В результате транзисторы Q602, Q603 открываются раньше, закрывая в более раннее время выходной транзистор Q604. Тем самым уменьшается запасаемая в трансформаторе Т601 энергия, что компенсирует возрастание напряжения сети.
При понижении напряжения сети соответственно будет меньшим напряжение на обмотке 9 — 10 трансформатора Т601. На коллекторе транзистора Q601 напряжение ошибки уменьшается. ШИМ открывается в более позднее время, и количество энергии, передаваемое во вторичную цепь, возрастает, компенсируя уменьшение напряжения сети.
Вторичные выпрямители блока выполнены по однополупериодной схеме. Обмотка 4 — 2 трансформатора и элементы D606, С612, L601 образуют источник напряжения +12 В, используемого для работы системы ДУ и других малоточных цепей.
Обмотка 4 — 3 и элементы D607, L602 входят в источник напряжения +110 В, питающего выходной каскад строчной развертки.
На транзисторах Q608, Q606, Q605 собран узел включения и выключения питания выходного каскада строчной развертки. Тем самым телевизор системой ДУ включается или выключается, т. е. переводится в рабочий или дежурный режим. В дежурном режиме транзистор Q606 закрыт и напряжение +110 В не поступает на выходной каскад строчной развертки. В некоторых моделях телевизоров для этой цели применены реле.
Для ремонта плату блока вынимают из корпуса телевизора и размещают ее так, чтобы был свободный доступ к элементам. Параллельно конденсатору С604 подключают резистор сопротивлением 220 кОм и мощностью рассеяния 0,5 Вт. Через него будет разряжаться конденсатор после выключения телевизора. Выпаивают один из выводов каждого из элементов L601, L602, D608, С617. При этом цепи нагрузки телевизора будут полностью отключены от блока питания. Параллельно конденсатору С615 подключают лампу накаливания на 220 В и 25 Вт, которая будет служить эквивалентом нагрузки блока питания.
После ремонта, перед подключением блока питания к цепям телевизора, обязательно нужно проверить выходной транзистор строчной развертки и вторичные цепи строчного трансформатора. Со вторичных обмоток последнего часто берется напряжение, выпрямляется и сглаживается для питания узлов телевизора. Одной из причин выхода из строя блока питания могут быть именно эти цепи.
При подборе транзисторов с целью замены вышедших из строя следует руководствоваться их характеристиками, указанными в табл. 1.
Транзисторы 2SC1815Y можно заменить на КТ3102Б, 2SB774T — на КТ3107Б, a 2SD820, BU11F — на КТ872А. Последний крепят на теплоотводе с изолирующей прокладкой. Диоды допустимо заменять на КД209Б, КД226А, КД226Б.
Самая типовая неисправность данного модуля это «уход в разнос» из-за уменьшения емкости (или увеличения ЭПС) электролитических конденсаторов. Причем причина данной неприятности даже не качество применяемых деталей: главная проблема заключается в том что современные импульсные источники питания работают на высоких частотах (15 кГц а то и выше.
..), а обычные электролиты просто-напросто не рассчитаны на столь высокие частоты и в процессе работы они начинают нагреваться.
Если конденсатор фильтра (по схеме это С606) еще более-менее справляется со своими обязанностями, то С607 работает в очень тяжелом режиме (ему приходится пропускать через себя высокочастотные импульсы).
Поэтому при ремонте данного ИИП следует в обязательном порядке обратить в первую очередь внимание на данные конденсаторы, а ремонт блока проводить при отключенной строчной развертке, использовав в качестве нагрузки лампу накаливания мощностью 60…100 Вт.
Помимо этого рекомендуется параллельно конденсатору С607 припаять дополнительно еще один конденсатор емкостью 1000 пФ- таким образом получится немного снизить высокочастотную нагрузку.
Примечание: основная часть материала из журнала Радио, 1998 год, №4

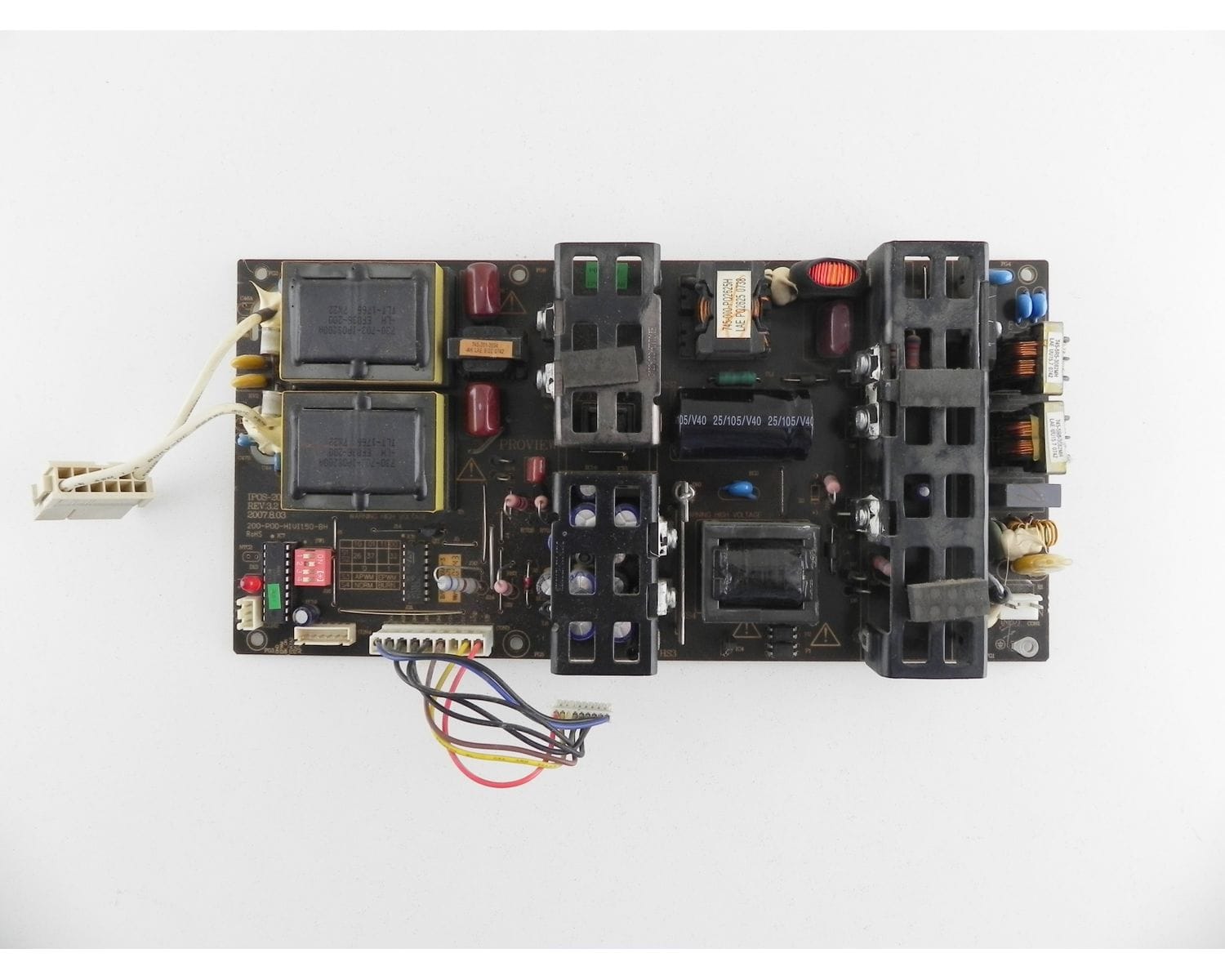

Платы питания телевизоров RCA на продажу
Информация, которую следует знать при выборе платы питания RCA
Компания по производству и продаже электроники RCA начала продавать бытовую электронику в 1929 году с фонографов и пластинок Victrola.
RCA представила свой первый телевизор в 1939 году в Нью-Йорке на Всемирной выставке, а также представила первый цветной телевизор в 1953 году. С тех пор RCA выпустила на рынок ряд плоских телевизоров и телевизоров 4K, которые могут иметь доступные платы для замены блоков питания.
RCA также могут называться блоками питания или блоками питания. Неисправный блок питания может быть причиной проблем с ЖК-дисплеем и другими телевизорами с плоским экраном. Если экран пустой, а индикаторы питания мигают, но звука нет, возможно, блок питания неисправен и требует замены. Плату блока питания можно снять и заменить в телевизорах с плоским экраном и других подобных телевизорах.
Как определить состояние блока питания? Плату блока питания можно проверить, сняв внешний корпус RCA TV.Вы можете визуально проверить плату на предмет дефектных компонентов. Неисправные конденсаторы могут вздуваться, казаться обесцвеченным, иметь трещины или другие признаки износа.
В качестве альтернативы вы можете извлечь плату из пластикового корпуса и шасси и протестировать плату с помощью вольтметра.
- Снимите основание телевизора и шнур питания.
- Положите телевизор экраном вниз на мягкую надежную подставку.
- Выверните винты, которыми крепится пластиковый корпус телевизора, и уберите их.
- Осторожно откройте корпус и найдите блок питания.
Перед снятием осмотрите плату на предмет повреждений или нефункциональных компонентов. При желании снимите блок для тестирования.
- Убедитесь, что блок питания не подключен к источнику питания любого типа.
- Осторожно, но крепко возьмитесь за разъемы проводов и отсоедините каждый разъем.
- Открутите винты, которыми блок питания крепится к шасси.
- Осторожно снимите блок питания с шасси.
Если вы определили, что блок питания в телевизоре не работает должным образом, и хотите его заменить, номера деталей и спецификации должны быть тщательно согласованы.
Один и тот же телевизор RCA может обслуживаться разными запасными частями. Серийные номера и номера моделей помогут определить, какая деталь требуется для замены.
Запишите номер детали, указанный на старой плате блока питания. В зависимости от модели и года выпуска телевизора номера деталей и номера моделей телевизора должны совпадать. Измерьте блок питания и убедитесь, что размеры соответствуют замене вместе с разъемами.
Делают ли ремкомплекты для блоков питания RCA?Для ремонта блоков питания RCA может быть доступно множество различных комплектов.Ремонтные комплекты должны включать конденсаторы и должны соответствовать блокам питания для конкретных моделей и номеров деталей. В комплекты могут входить припой, паяльники, подставки и инструкции.
Информация предоставлена исключительно для информационных целей. eBay не является аффилированным лицом и не одобрено RCA.Сделайте блок питания для ЖК-телевизора!
ЖК-дисплеи, безусловно, являются наиболее широко производимым и продаваемым типом телевизионных дисплеев.
Энергоэффективный ЖК-экран доступен с более широким диапазоном размеров экранов, чем ЭЛТ и плазменные дисплеи.Каждый функциональный блок ЖК-телевизора, такой как аудио, подсветка, видео- и аудиосигналы, требует определенного решения по питанию. Это требует создания нескольких шин для их питания.
Если вы хотите подробно разобраться в конструкции источников питания для ЖК-телевизоров, вот несколько эталонных проектов с полной схемой, компоновкой, спецификацией и примечаниями по применению: —
300 Вт SLIM LCD TV Решение для питания: Этот эталонный дизайн описывает решение для питания ЖК-телевизора, которое обеспечивает оптимальную производительность при упрощении общей спецификации.Конструкция позволяет использовать усовершенствованный тонкий ЖК-телевизор с малой глубиной за счет ограничения высоты до 8 мм. В конструкции используется печатная плата размером 290 мм x 310 мм, предназначенная для размещения в шасси плоского телевизора.
Это достигается за счет использования интегрированного переключателя режима ожидания с низким энергопотреблением, высокоэффективной коррекции частоты с чередованием частот и топологии контроллера обратного хода, который обеспечивает питание для всей обработки телевизионного сигнала и усилителей звука. Конвертер поддерживает дистанционное управление, функцию ИК, периферийное управление для запуска телевизора и потребление тока в режиме ожидания ниже 8 мА, чтобы общее потребление телевизора не превышало 90 мВт.Подробнее об эталонном дизайне
В этом эталонном дизайне описывается источник питания для ЖК-телевизоров или других приложений с плоским экраном. Источник питания принимает универсальное линейное входное напряжение переменного тока (от 85 до 265 VRMS) и выдает выходное напряжение 24 В постоянного тока для нагрузок до 12 А (288 Вт). Для создания высокоэффективного и тонкого блока питания (который помещается за экраном внутри корпуса телевизора) используется двухступенчатая топология преобразователя мощности.
три преобразователя, составляющие полную энергосистему. Три блока, составляющие полный блок питания, включают в себя предварительный регулятор повышающего коэффициента мощности, последовательно-резонансный преобразователь постоянного тока в постоянный LLC и источник смещения мощностью 5 Вт. Эти каскады управляются тремя контроллерами мощности на интегральных схемах (IC). Ступень предварительного регулятора PFC управляется контроллером PFC UCC28061, резонансный LLC-преобразователь использует недорогой контроллер UCC25600, а третья ступень управляется UCC2813D-4. Подробнее об эталонном дизайне
Этот эталонный дизайн описывает импульсный источник питания (SMPS) мощностью 60 Вт для ЖК-телевизоров или мониторов.Конструкция принимает входное напряжение во всем диапазоне (от 90 до 265 В среднеквадратического значения) и обеспечивает 5 В для скейлера и микропроцессора, а также 12 В для подсветки и звука. Конструкция обеспечивает очень хорошие характеристики в режиме ожидания с потребляемой мощностью 0,8 Вт при 230 В переменного тока.
Топология преобразователя этого SMPS — стандартная обратная связь, работающая в режимах прерывистого и непрерывного тока. Конструкция отличается высокой эффективностью и обеспечивает защиту от таких неисправностей, как короткое замыкание на выходе или перенапряжение. Подробнее об эталонном дизайне
Лучший источник питания для светодиодных ЖК-телевизоров — Отличные предложения по источникам питания для светодиодных ЖК-телевизоров от Global Power Supply для продавцов светодиодных ЖК-телевизоров
Отличные новости !!! Вы попали в нужное место для блока питания для lcd tv led.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший источник питания для ЖК-телевизоров станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели блок питания для ЖК-телевизора на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в блоке питания для ЖК-телевизора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.
Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.
Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести power supply for lcd tv led по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации..jpg)
Начните самый лучший шоппинг прямо здесь.

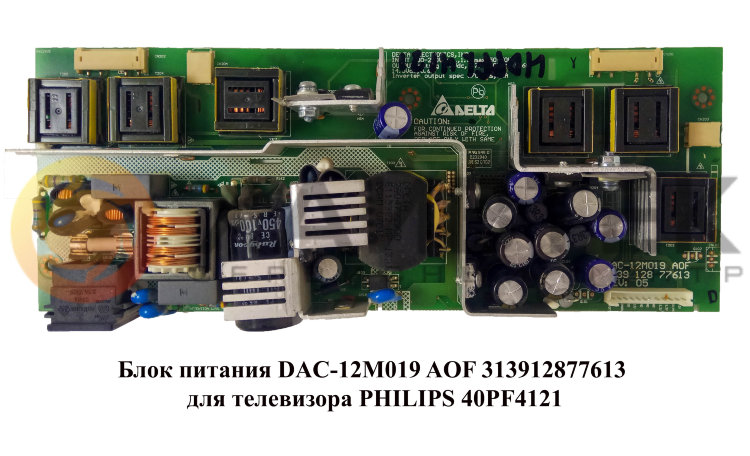

Платы питания ТВ на продажу
Когда вам нужно заменить плату блока питания телевизора
После продолжительного использования вы можете заметить, что ваш телевизор все труднее включается. Даже после устранения неполадок телевизора несколько раз, он может включиться только после того, как вы несколько раз нажмете кнопку включения.Это может быть связано с изношенной или поврежденной платой блока питания телевизора, которую необходимо заменить; многие доступные варианты доступны на eBay.
Вам нужна конкретная плата блока питания телевизора? Хотя некоторые опытные электрики могут сказать, что обычно вы можете использовать любую плату блока питания телевизора для конкретного телевизора, немного повозившись, обычно неплохо выяснить, какой конкретный тип платы питания вам нужен. Конкретные бренды часто имеют свои собственные версии силовых плат.
Чтобы облегчить себе жизнь, придерживайтесь той же марки.
Некоторые телевизоры имеют постоянное напряжение, проходящее через их оборудование. Это сделано для того, чтобы он мог включиться при подаче команды с пульта дистанционного управления. Плата блока питания предлагает определенное количество напряжения, которое требуется конкретному телевизору. Если источник питания не подает нужное напряжение, телевизор не сможет включиться. По этой причине важно знать, какое напряжение требуется вашему телевизору, если вы думаете о приобретении универсальной платы активации для вашего телевизора.
Какие бренды предлагают платы питания телевизоров?При поиске новых и бывших в употреблении плат питания телевизоров на eBay, вы найдете следующие бренды, предлагающие продукт:

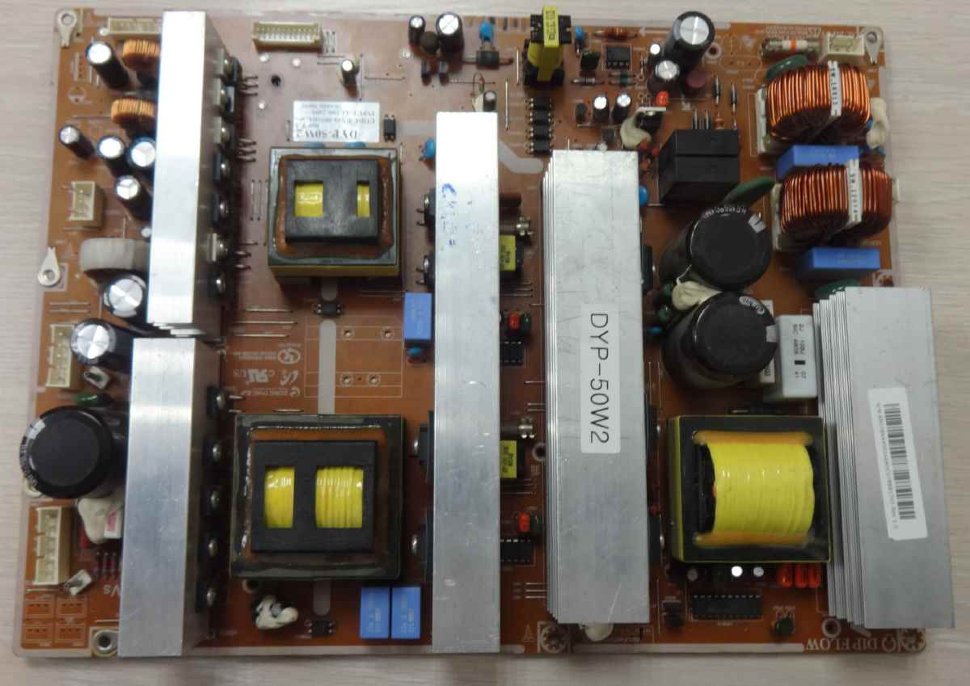

- Samsung: Созданные специально для технологий Samsung, их платы питания телевизоров плотно входят внутрь.

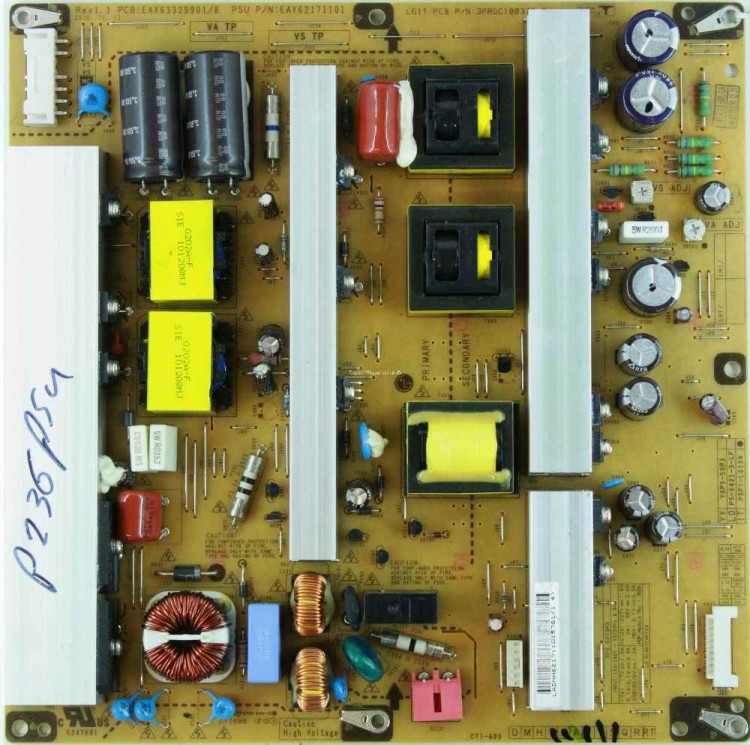

- LG: Их телевизорам также требуется специальный блок питания, производимый их компанией.

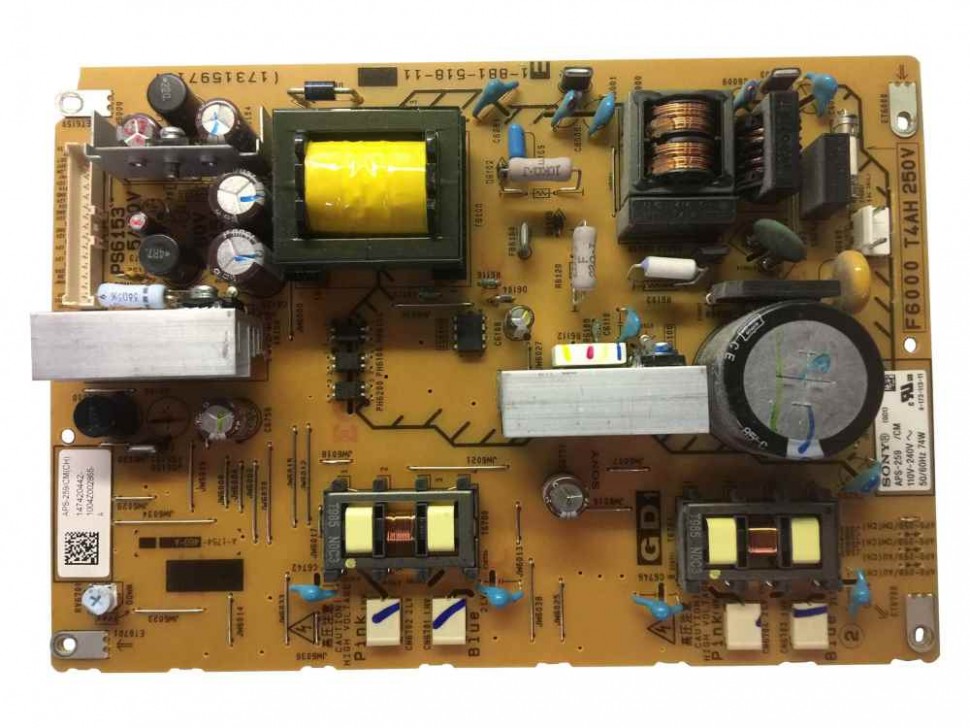

- Sony: К счастью, на eBay есть множество доступных плат питания для телевизоров, специально для телевизоров Sony.
Возможно, вы не уверены, что плата питания вашего телевизора выходит из строя или ваш телевизор не работает правильно по какой-либо причине. Как правило, вы можете определить, нужно ли заменить плату питания, если у телевизора возникли проблемы с включением. Чтобы телевизор окончательно включился, может потребоваться несколько попыток нажатия на пульт дистанционного управления. Если вы заметили, что индикатор на вашем телевизоре загорелся зеленым или загорелся, чтобы указать, что он включается, но затем вы заметили, что индикатор вскоре погас, значит, у вас проблемы с источником питания.eBay может помочь.
Мой телевизор не включается или не получает питание
Некоторые условия могут вызвать проблемы с питанием, препятствующие включению телевизора.
Если вы испытываете колебания мощности, такие как перебои в работе, отключение электроэнергии или временное отключение питания, эти условия следует устранить, прежде чем устранять неполадки телевизора.
Поиск и устранение неисправностей
Примечание. Если индикаторы телевизора Red , Green или Orange горят или мигают, ознакомьтесь с отдельной статьей, доступной для устранения проблем, связанных с миганием индикаторов на телевизоре.Если у вас серия KDLxx-W6xxD, и зеленый индикатор горит непрерывно, продолжите выполнение следующих шагов по устранению неполадок.
- Убедитесь, что шнур питания переменного тока надежно подключен к исправной розетке.
- Убедитесь, что розетка работает, подключив и проверив другое устройство. В противном случае подключите телевизор к другой исправной розетке.
- При подключении к удлинителю или устройству защиты от перенапряжения отключите шнур питания и подключите его непосредственно к розетке. Если телевизор включается, проблема связана с удлинителем или сетевым фильтром.
- Убедитесь, что шнур питания надежно подключен к задней части телевизора.
- Если возможно, убедитесь, что ПЕРЕКЛЮЧАТЕЛЬ ЭНЕРГОСБЕРЕЖЕНИЯ установлен на на . Переключатель энергосбережения имеется не на всех моделях телевизоров.
- Попробуйте включить телевизор, нажав кнопку POWER на телевизоре, затем попробуйте включить телевизор, нажав кнопку POWER на прилагаемом пульте дистанционного управления.
- Если телевизор включается и выключается с помощью кнопки POWER на телевизоре, но не реагирует на команды пульта дистанционного управления, устраните неполадки пульта дистанционного управления.
- Если телевизор по-прежнему не включается, продолжайте поиск и устранение неисправностей.
- Отключите шнур питания телевизора от электрической розетки не менее чем на 30 секунд, затем подключите его снова.
- Отключите все внешние устройства, подключенные к телевизору.
- Включите телевизор.
Если телевизор включается, проблема связана с удлинителем или сетевым фильтром.
Если после выполнения приведенных выше инструкций проблема все еще возникает, может потребоваться ремонт.Перейти к ремонту продукта.
Платы питания ТВ на продажу | Покупайте с Afterpay
, когда вам нужно заменить плату блока питания телевизора
После продолжительного использования вы можете заметить, что ваш телевизор все труднее включается. Даже после устранения неполадок телевизора несколько раз, он может включиться только после того, как вы несколько раз нажмете кнопку включения. Это может быть связано с изношенной или поврежденной платой блока питания телевизора, которую необходимо заменить; многие доступные варианты доступны на eBay.
Вам нужна конкретная плата блока питания телевизора? Хотя некоторые опытные электрики могут сказать, что обычно вы можете использовать любую плату блока питания телевизора для определенного телевизора, немного повозившись, обычно неплохо выяснить, какой конкретный тип платы питания вам нужен.
Конкретные бренды часто имеют свои собственные версии силовых плат. Чтобы облегчить себе жизнь, придерживайтесь той же марки.
Некоторые телевизоры имеют постоянное напряжение, проходящее через их оборудование.Это сделано для того, чтобы он мог включиться при подаче команды с пульта дистанционного управления. Плата блока питания предлагает определенное количество напряжения, которое требуется конкретному телевизору. Если источник питания не подает нужное напряжение, телевизор не сможет включиться. Из-за этого важно знать, какое напряжение требуется вашему телевизору, если вы думаете о приобретении общей платы активации для вашего телевизора.
Какие бренды предлагают платы питания телевизоров?При поиске новых и бывших в употреблении плат питания телевизоров на eBay вы найдете следующие бренды, предлагающие продукт:
- Samsung: их платы питания для телевизоров, созданные специально с учетом технологий Samsung, плотно входят внутрь.
- LG: Их телевизорам также требуется специальный блок питания, производимый их компанией.
- Sony: К счастью, на eBay есть множество доступных плат питания телевизоров специально для телевизоров Sony.
Возможно, вы не уверены в том, что плата питания вашего телевизора выходит из строя или ваш телевизор не работает правильно по какой-либо причине. Как правило, вы можете определить, нужно ли заменить плату питания, если у телевизора возникли проблемы с включением.Чтобы телевизор окончательно включился, может потребоваться несколько попыток нажатия на пульт дистанционного управления. Если вы заметили, что индикатор на вашем телевизоре загорелся зеленым или загорелся, чтобы указать, что он включается, но затем вы заметили, что индикатор вскоре погас, значит, у вас проблемы с источником питания. eBay может помочь.
Как проверить блок питания телевизора с помощью мультиметра
Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте.
Спасибо вам всем!
Блок питания телевизора должен иметь возможность управлять всей мощностью, необходимой для работы каждого отдельного компонента телевизора.Поэтому вам всегда уместно всегда проверять источник питания вашей большой печатной платы (ЖК-дисплея), обычно расположенной в середине ее корпуса. Обычно на большую печатную плату устанавливаются два конденсатора IC, а также многочисленные трансформаторы.
Икс
Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5
Если вы надеетесь, что ваш телевизор прослужит в течение длительного времени, вам необходимо убедиться, что он менее подвержен проблемам, связанным с источником питания.
Более того, всякий раз, когда у вашего телевизора возникают проблемы с источником питания, он начинает неожиданно отключаться в результате перегрева, а также предупреждений о запуске. Поэтому тестирование источника питания вашего телевизора имеет важное значение, поскольку это позволяет вам точно определить, в чем может быть проблема, и, следовательно, быть в лучшем положении, чтобы произвести необходимый ремонт.Проверка источника питания телевизора
Чтобы лучше всего проверить источник питания телевизора, вам необходимо использовать мультиметр, так как он дает вам точные результаты.Однако для этого сначала необходимо иметь базовые навыки и знания, необходимые для того, чтобы использовать мультиметр для получения точных и надежных результатов.
Кроме того, эти знания, а также опыт помогут вам обезопасить себя от любой возможной опасности, которая может возникнуть из-за воздействия электричества при использовании мультиметра для проверки источника питания телевизора.
Благодаря этому ваш телевизор всегда будет в хорошей форме, так как никто дома никогда не захочет пропустить развлекательные программы, новости, а также многочисленные программы, которые транслируются каждый день.
Вот шаги, которые необходимо выполнить при тестировании блока питания телевизора с помощью мультиметра.
Шаг 1. Меры предосторожности
Выполнение этого теста может быть опасным, поэтому сначала необходимо ознакомиться с мерами безопасности, которые необходимо принять, чтобы гарантировать вашу безопасность при тестировании телевизора с помощью мультиметра. Некоторые из важных мер предосторожности, которые вам необходимо предпринять, включают:
Полностью выключите телевизор и выключатель питания. Перед тем, как приступить к проверке или ремонту телевизора, убедитесь, что телевизор выключен, а также выключен переключатель питания.Обычно это необходимо, но большинство из вас склонны игнорировать, что создает необходимость подчеркивать точку снова и снова.
Убедившись, что вы полностью выключили устройство и его источник питания. Кроме того, также рекомендуется подождать некоторое время перед началом теста, потому что некоторые электронные конденсаторы все еще могут сохранять электрический заряд.
Никогда не носите украшения для рук. Если вы имеете дело с высоковольтным устройством, не забудьте отложить браслеты, металлические кольца и все виды украшений для рук перед началом теста.Это сделано для того, чтобы избежать поражения электрическим током из-за проводимости ювелирных изделий.
Странный запах: Когда дело доходит до странного дыма и запаха, вы должны немедленно принять меры предосторожности и принять меры. Поэтому, когда компонент в вашем телевизоре повреждается, вам нужно дать ему время полностью остыть, а затем найти решение. Однако в большинстве случаев вам всегда потребуется делать замену.
Подумайте, когда пора прекратить выполнение теста: если вы получили уведомление о том, что деталь, над которой вы работаете, не обслуживается, вы должны оставить ее на той конкретной точке, которую вы достигли.
Это потому, что это означает, что компонент не подлежит ремонту, иногда даже без специалистов. Кроме того, этот компонент может быть очень чувствительным; вот почему он дает такое предупреждение.
Шаг 2. Избегайте перегруженных розеток
Ваш телевизор не следует включать в перегруженную бытовую сеть с многочисленными устройствами, такими как сушилка, холодильник или стиральная машина, которые обычно потребляют много энергии. Вместо этого целесообразно подключить телевизор к розетке для подключения к соответствующему источнику питания.
Шаг 3. Подключите шнур
Подсоедините шнур питания телевизора к розетке, включите его и затем убедитесь, что энергия течет плавно. Однако это не гарантия того, что источник питания работает правильно.
Шаг 4: Установите DC
Включите мультиметр и установите его шкалу на постоянное напряжение. Более того, диапазон должен составлять 10,00 В на случай, если ваше устройство не имеет функции автоматического выбора диапазона, и проверьте каждый контакт, пока на вашем разъеме есть напряжение, для правильной проверки правильности напряжения в линиях.
Убедитесь, что все контакты подключены должным образом.
Шаг 5. Изучите данные
Было бы полезно, если бы вы записали значения мультиметра. Следовательно, вы должны убедиться, что вы записываете каждое напряжение, которое вы видите во время теста, для целей проверки, которое не превышает и не ниже требуемого допуска напряжения. Кроме того, если напряжение выходит за пределы требуемого допуска, это означает, что что-то не так с блоком питания вашего телевизора, и его необходимо заменить.Тем не менее, если напряжение остается допустимым, подумайте о наличии подходящего источника питания.
Шаг 6: Подключите
Подключите телевизор к независимому источнику энергии и исследуйте входящий поток переменного тока. Если шнур ИБП отсоединен от розетки электросети, считайте, что источник питания можно отключить. Однако, если ваш телевизор работает, это означает, что источник питания идеален.
Шаг 7. Проверьте наличие колебаний
Если экран вашего телевизора мерцает, когда вы подключаете лампу к розетке во время выполнения теста с помощью мультиметра, это означает, что у вас могут быть колебания мощности, которые необходимо устранить.
