Почему в жару срабатывает автоматический выключатель?

Приветствую вас, уважаемые посетители сайта elektrik-sam.info!

Иногда встречается такая ситуация, что в летний зной срабатывают автоматические выключатели в электрическом щите.

Зимой и в межсезонье все в порядке, а с приходом жары появляются «чудеса».

Давайте попробуем разобраться, в чем же «фокус», почему так происходит.

В одной из предыдущих статей я уже рассматривал можно ли менять автомат, если его «выбивает»?

Сразу условимся, что автомат и подключенные приборы исправны, проводка тоже в порядке. Срабатывание происходит через какое-то время после повторного включения автомата.

Как известно, тепловая защита автоматического выключателя начинает срабатывать, когда ток в линии достигает значения 1,13Iн, т.е. когда ток на 13% превысит номинальный ток автомата. Причем время срабатывания будет больше одного часа. Для самого распространенного автомата 16А, устанавливаемого на розеточные группы, начальный ток при котором тепловой расцепитель может сработать будет 16х1,13=18,08А.

Таким образом, если при подключенных приборах, через эту групповую линию протекает ток близкий к 16А, автоматический выключатель срабатывать не должен.

Номинальный ток автоматического выключателя, указанный на его корпусе, приводится для температуры окружающей среды +30°С. В каталогах производителей обычно указываются поправки к номинальному току, в зависимости от окружающей температуры. Вот таблица из каталога Hager:

Кроме того, на величину номинального тока автомата оказывают влияние установленные рядом другие автоматы. И если их много (а в современных

электрощитах их обычно на одну DIN-реку устанавливается 12 шт.), да к тому же, если через большинство из них подключена нагрузка, то они могут существенно подогревать друг друга. Таблица из того же каталога Hager:

Предположим, что температура в электрощите +45°С, для автомата с номиналом 16А при этой температуре номинальный ток будет уже 13А, ток срабатывания теплового расцепителя при этой температуре 13х1,13=14. 69А.  Т.е. в нашем случае ток нагрузки в линии превышает начальный порог срабатывания теплового расцепителя.

А если учесть рядом стоящие автоматы (допустим их 4 шт.), то получим при +45°С номинальный ток 13х0,9=11,7А.

При таком номинальном токе тепловая защита начнет срабатывать при 11,7х1,13=13,22А.

Зимой и в межсезонье прохладней, порог срабатывания тепловой защиты выше, с приходом жары этот порог снижается.

Летом иногда  встречаются такие ситуации, особенно в офисах, где к одной розеточной группе подключены компьютеры, оргтехника, кондиционеры, линии перегружены, к тому же электрощиты обычно установлены в холлах, где нет кондиционеров и плохо проветривается. Срабатывание автоматов в этих случаях частое явление.

Для большей наглядности я записал видео, в котором в деталях рассмотрел, почему в жару срабатывает автоматический выключатель, смотрите:

Очень подробно об автоматических выключателях, УЗО и дифференциальных автоматах рассмотрено здесь.

Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Менять ли автоматический выключатель, если его «выбивает»?

Номиналы групповых автоматов превышают номинал вводного?

Устройство и принцип действия УЗО.

Почему УЗО выбирают на ступень выше?

Работа УЗО при обрыве нуля.

Автоматы защиты электродвигателя — ООО «Промтехкомплект»

Предлагаем Вашему вниманию поставку из наличия со склада и под заказ автоматы защиты электродвигателей – автоматические выключатели Easypact TVS известного бренда Schneider Electric.

 Автоматы совмещают в себе функции автоматического выключателя и теплового реле в одном модуле. Это обеспечивает отличную защиту от сверхтока, потери фазы, короткого замыкания, служит для запуска управления 3-х фазными двигателями.

Аппараты GZ1 E представляют собой трёхполюсные автоматические выключатели с теплоэлектромагнитным расцепителем, специально разработанные для защиты электродвигателей в соответствии со стандартами ГОСТ Р 50030.2-99 и ГОСТ Р 50030.4.1.

 Управление при помощи кнопки

Включение вручную осуществляется путём нажатия кнопки пуска «1», Отключение вручную осуществляется путём нажатия кнопки останова «0». Автоматическое отключение происходит при срабатывании теплоэлектромагнитного расцепителя или внешнего расцепителя напряжения.…

Защита электродвигателей и персонала

Защита электродвигателей обеспечивается теплоэлектромагнитным расцепителем и встроенным в автоматический выключатель.…

Теплоэлектромагнитный расцепитель состоит из электромагнитного и теплового расцепителей. Электромагнитный расцепитель обеспечивает защиту от короткого замыкания с нерегулируемой уставкой срабатывания Id, которая в 13 раз превышает уставку срабатывания теплового расцепителя. …

Тепловой расцепитель (с автоматической компенсацией колебаний температуры окружающей среды) обеспечивает защиту от перегрузки с регулируемой уставкой срабатывания Ir.

Номинальный ток двигателя устанавливается на автоматическом выключателе с помощью регулировочного диска 3.

Обеспечена и защита персонала: все токоведущие части защищены от прямого прикосновения пальцем.…

Благодаря универсальным принадлежностям для монтажа, автоматические выключатели для защиты двигателя GZ1 E могут быть установлены как с помощью винтов, так и без их использования, на симметричную, несимметричную и комбинированную рейки.

Скачать технические характеристики

Скачать  прайс-лист

Наши менеджеры помогут подобрать Автоматы защиты электродвигателя точно под ваши задачи и проконсультируют по любым вопросам. Оставьте заявку, и мы свяжемся с вами.

Кривые отключения автоматических выключателей

Кривые срабатывания автоматических выключателей, они же время-токовые характеристики, показывают зависимость времени отключения автоматического выключателя от величины тока.

Конструкция автоматических выключателей

Автоматический выключатель состоит из двух расцепителей — теплового расцепителя и электромагнитного.

Тепловой расцепитель — это биметаллическая пластина. При протекании тока пластина нагревается и меняет свою форму (изгибается). Таким образом, при протекании тока, который превышает номинальный ток автомата, биметаллическая пластина изгибается настолько сильно, что происходит отключение автомата. Когда вы включаете автомат — взводится пружина и она фиксируется рычажком, который фиксирует автомат во включенном положении. Этот самый рычажок биметаллическая пластина и снимает.

Электромагнитный расцепитель предназначен для защиты от короткого замыкания. При коротком замыкании в кабеле протекает ток, который в несколько раз превышает номинальный ток автомата. Этот ток необходимо мгновенно отключить. Для это в механизме автомата используется электромагнит — катушка и сердечник. При протекании тока катушка втягивает сердечник, который нажимает на фиксирующий рычажок и, таким образом, приводит в действие механизм отключения.

Типы кривых срабатывания

Параметры автоматических выключателей и их кривых срабатывания (время-токовых характеристик) жестко определены межгосударственным стандартом ГОСТ IEC 60898.

Рассмотрим эти кривые подробнее. Их построение выполняют по логорифмической шкале. По горизонтали (оси абсцисс) откладывают кратность значения номинального тока (отношения тока к номинальному току автоматического выключателя). По вертикали (оси ординат) откладывают время в секундах и минутах. Время-токовые характеристики можно разделить на две части: верхняя ниспадающая часть и нижняя вертикальная.

Верхняя часть кривой показывает процесс работы теплового расцепителя. Чем меньше превышение тока тока над номинальным током автомата, тем медленнее изгибается биметаллическая пластина и тем дольше она отключает автомат.

Нижняя часть показывает процесс работы электромагнитного расцепителя.  Эта часть кривой срабатывания имеет закругление вблизи нуля — это время движения механических контактов при размыкании. Мгновенно это произойти не может, но время очень мало.

Стандартом предусмотрены три типа автоматов с различными характиристиками срабатывания, которые определяются по диапазону срабатывания электромагнитного расцепителя:

• Характеристика B — 3-5•Iном;
• Характеристика C — 5-10•Iном;
• Характеристика D — 10-20•Iном.

Таким образом, для различных типов нагрузок выбирают автомат с соответствующей характеристикой. Для нагрузок с низкими пусковыми токами — с характеристикой «B». Для нагрузок с большими пусковыми токами (например, двигателей) — с характеристикой «D».

Причем, в новой редакции стандарта — ГОСТ IEC 60898-2-2011 характеристика «D» отсутствует.

Испытания автоматических выключателей

Стандартом предусмотрены следующие испытания:

1. Начальное состояние автомата — «холодное», т.е. через него перед этим не пропускался ток. Через автомат пропускают ток 1.13•Iном.
2. Начальное состояние автомата — сразу после испытания «a». Через автомат пропускают ток 1.45•Iном.
3. Начальное состояние автомата — «холодное». Через автомат пропускают ток 2.55•Iном.
4. Начальное состояние автомата — «холодное». Через автомат пропускают ток нижней границы диапазона характеристики (3•Iном для «B», 5•Iном для «C»).
5. Начальное состояние автомата — «холодное». Через автомат пропускают ток верхней границы диапазона характеристики (5•Iном для «B», 10•Iном для «C»).

Результатом испытания «a» является отсутствие срабатывания автомата за время t>1час для автоматов с номинальным током Iном≤63A и t>2час для автоматов с Iном>63A.

Результатом испытания «b» является срабатывание автомата за время t

Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.

Особенности работы автоматов защиты сети

К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.

Токи, которые могут представлять опасность для сети, подразделяются на два вида:

• Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
• Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.

Устройство и принцип работы автоматического выключателя – на видео:

Токи перегрузки

Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.

Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.

За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.

Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.

Токи короткого замыкания

Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.

Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?

На видео про селективность автоматических выключателей:

Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.

Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Заключение

В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.

Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.

В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):

• B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
• C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
• D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)

In – номинальный ток автоматического выключателя.

Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.

Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).

Время-токовая характеристика типа В

Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).

Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.

Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.

Но сначала несколько слов о графике.

Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:

На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.

Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.

График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.

Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).

1. Токи условного нерасцепления (1,13·In)

У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).

Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.

Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.

Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.

Вот значения «токов условного нерасцепления» для различных номиналов:

• 10 (А) — 11,3 (А)
• 16 (А) — 18,08 (А)
• 20 (А) — 22,6 (А)
• 25 (А) — 28,25 (А)
• 32 (А) — 36,16 (А)
• 40 (А) — 45,2 (А)
• 50 (А) — 56,5 (А)

2. Токи условного расцепления (1,45·In)

Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).

Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).

Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.

Вот значения «токов условного расцепления» для различных номиналов:

• 10 (А) — 14,5 (А)
• 16 (А) — 23,2 (А)
• 20 (А) — 29 (А)
• 25 (А) — 36,25 (А)
• 32 (А) — 46,4 (А)
• 40 (А) — 58(А)
• 50 (А) — 72,5 (А)

Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).

Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.

В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».

Лично я рекомендую защищать кабели следующим образом:

• 1,5 кв.мм — защищаем автоматом на 10 (А)
• 2,5 кв. мм —  защищаем автоматом на 16 (А)
• 4 кв.мм —  защищаем автоматом на 20 (А) и 25 (А)
• 6 кв.мм —  защищаем автоматом на 25 (А) и 32 (А)
• 10 кв.мм — защищаем автоматом 40 (А)
• 16 кв.мм — защищаем автоматом 50 (А)

Для удобства все данные я свел в одну таблицу:

Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.

3. Проверка теплового расцепителя при токе 2,55·In

Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).

На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.

Проверим!

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.

Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).

Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:

• Методика проверки автоматических выключателей промышленного назначения на примере ВА57-31
• Неисправность и ремонт автомата А3144 с номинальным током 600 (А)
• Заводской брак! Испытание автоматического выключателя А3712
• Автоматы какого производителя выбрать?! ВА47-29 от IEK против iK60N от Schneider Electric

4. Проверка электромагнитного расцепителя при токе 3·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.

Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль

сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.

Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).

5. Проверка электромагнитного расцепителя при токе 5·In

Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.

Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).

Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.

Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек.).

Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.

Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:

Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.

Но почему-то в магазинах их количество всегда ограничено, т. к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.

Время-токовая характеристика типа С

Вот ее график:

Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.

Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.

Время-токовая характеристика типа D

График:

По графику видно следующее:

1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.

2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).

3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.

4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.

Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).

Изменение характеристик расцепления автоматов

Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:

1. Температурный коэффициент окружающего воздуха — Кt.

Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.

2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.

Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.

Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.

Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:

In* = In · Кt · Кn

Как эти два коэффициента применить на практике?

Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.

Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:

Найдем ток, приведенный к нашим условиям:

In* = In · Кt · Кn = 16 · 1,1  · 0,82 = 14,43 (А)

Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).

Заключение

Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):

Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.

P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Автоматы категории отключения «B» — Использовать всем!

Число просмотров: 116 609

УРА! Данный пост написан всем в помощь, и я буду не против, если его кто-то решит опубликовать у себя (не забудьте уведомить меня об этом согласно правилам публикации!).

Совсем мелкая заметка. Я уже затрагивал выбор номинала автомата, и упоминал там автоматы категории B, но не уделил им должного внимания. Исправляю этот косяк.

По возможности СЛЕДУЕТ ОБЯЗАТЕЛЬНО применять в квартирах автоматы категории B! Во-первых, они более чувствительные, а во-вторых кое-как начинает соблюдаться селективность. Мне лень считать, я напишу совсем на пальцах. От перегрузки этот автомат отработает так же, как и автомат категории C. А вот о случае короткого замыкания мы и поговорим.

Написал небольшой пост про селективность автоматов. Почитайте его, там есть ещё несколько интересных моментов!

Вариант первый. Дом новостройка (или старый с электроплитами), и стояк там хороший. Все соединения качественные, подстанция рядом. А значит, обычное омическое сопротивление линии питания довольно низкое. В случае замыкания его ток может достигать таких величин, что его хватит на срабатывание даже вводного автомата. И вы получите то, за что все обижаются: «Что за херня! Мы платили такие огромные деньги, а тут у нас лампочка сгорела, дык вырубило и автомат на свет и ещё и автомат на лестнице!». И действительно, во многих случаях никакой селективности вы не получите, к сожалению. Использование автоматов категории B более-менее (но не во всех случаях) позволяет нормально жить.

Вариант второй. Дом старый. С газом. Или дачный, к которому идут хилые провода с большим сопротивлением линии. Тогда может случиться такое западло, что при замыкании его ток будет так мал, что автомат категории C ВООБЩЕ не отработает, а вы потом будете недоумевать, почему это свежий новый щиток — гавно, а дом сгорел. В этом случае, собственно, другого решения, кроме как ставить автоматы B — нет. Ну и ещё по возможности провести ревизию ввода: протянуть все соединения.

Вот такие дела. К сожалению, во многих конторах эти автоматы заказные и идут 2-3 недели с центрального склада ABB. С Электро-мастером у меня есть договорённость о том, что для меня там будут держать эти автоматы по паре коробок всегда, чтобы я мог собрать щиток быстрее. Если народ потянется и на автоматы будет спрос — мы увеличим их оперативный запас.

А вообще, я потихоньку наращиваю объёмы личного склада (тоже типа оперативного запаса). Если раньше там были всякие шинки, наконечники и стяжки — расходники, то теперь есть ещё и пятку автоматов распространённого номинала и некоторые остатки типа «нэ пригодиллосссь», которые используются на следующих заказах.

Если вас заинтересовала информация из этого поста и вы хотите со мной связаться (или заказать Сборку щита / Консультацию/Мастер-Класс), то пишите мне на почту [email protected] или звоните на +7-926-286-97-35 (c 10 до 20 по Москве). На SMS и почту, написанную в одну строчку, я не отвечаю. Отзываюсь на имя Электрошаман.
Невнимательных, тупых и наглых продаванов и менеджеров я буду жёстко стебать, если они не заглянут в инфу про контакты для организаций, а скорее кинутся звонить.

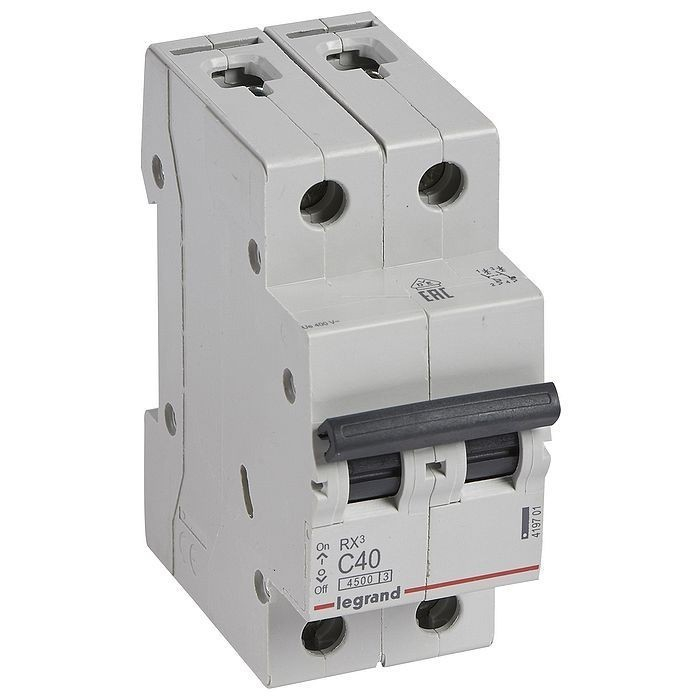

Автоматические выключатели классификация и основные критерии выбора

По настоящему, правильный выбор устройств защиты предполагает учет всех характеристик автоматических выключателей, только в это случае можно гарантировать, действительно, надежную и качественную защиту цепей переменного тока от перегрузок и сверхтоков (коротких замыканий).



 По настоящему, правильный выбор устройств защиты предполагает учет всех характеристик автоматических выключателей, только в это случае можно гарантировать, действительно, надежную и качественную защиту цепей переменного тока от перегрузок и сверхтоков (коротких замыканий).
 Автоматические выключатели классификация по следующим параметрам:
Количество полюсов. Существуют одно- и двухполюсные АВ, используемые для защиты однофазных электрических цепей и трех- и четырехполюсные — для защиты трехфазных
Наличие или отсутствие токоограничения. Токоограничение в автоматах предотвращает достижение максимальных значений сверхтоков, прерывание замкнутой цепи происходит быстрее
Вид расцепителя. Тепловые или полупроводниковые расцепители — для защиты цепей от токов перегрузки и электромагнитные для защиты цепей при возникновении в них сверхтоков — токов коротких замыканий
Вид привода. Ручной или электрический, позволяющий на расстоянии производить включение и отключение АВ
Селективность и неселективность. В селективных АВ реализована возможность регулирования времени срабатывания в замкнутых электроцепях
Исполнение. Стационарное исполнение автомата предполагает их монтаж с неподвижным креплением на панели электрощите или выдвижной, с креплением в раме (установка на DIN-рейку), позволяющий перемещать сам автомат без прерывания электроцепи, что упрощает процесс обслуживания при эксплуатации и ремонта

Нормируемые технические характеристики АВ:
Номинальное напряжение. Величина номинального напряжения, значение которой устанавливается изготовителем АВ
Номинальный ток АВ. Здесь, под номинальным током следует понимать максимальное значение электрического тока, продолжительно проходящего через автоматический выключатель, не приводящее к срабатыванию автомата, при котором последний будет функционировать в пределах эксплуатационной нормы
Номинальный рабочий ток расцепителя (Iрн). Значение тока в электрической цепи, не вызывающее срабатывание АВ, оно происходит при превышении этого тока в цепи (1,05·Iрн-1,2·Iрн) в течении определенного промежутка времени. Существует стандартный ряд значений Iрн, из которых выбирается значение Iрн автомата, однако, оно не может быть более номинального напряжения АВ (см. выше)
Время срабатывания АВ при возникновении сверхтоков. Нормируется для селективных АВ и определяет время выдержки до прерывания цепи в случае достижения проходящего через автомат тока, величина которого превышает или равна току в зоне КЗ
Предельная коммутационная способность. Этот параметр технической характеристики применим не только к автоматам, но и к другим коммутационным устройствам, означающий максимальное значение сверхтоков в цепи, при прохождении которых через АВ, работоспособность его сохраняется
Уставка по току срабатывания в зоне токов КЗ. Значение токов в электрической цепи, вызывающих мгновенное срабатывание АВ и прерывание этой цепи. В нашей стране, согласно ГОСТ Р 50345-99 для АВ, выполненных по стандарту DIN, эта уставка имеет следующие обозначения:
B — ток электромагнитного расцепителя находиться в диапазоне 3-5 Iнр теплового расцепителя включительно. Их целесообразно использовать для защиты цепей, имеющих большую протяженность
C — диапазоне 5-10 Iнр теплового расцепителя включительно. Используются для защиты осветительных сетей
D — диапазоне 10-20 Iнр теплового расцепителя включительно. Применяются для защиты цепей с нагрузкой, имеющей высокие пусковые токи — электродвигатели, трансформаторы, лампы с ПРА


Автоматические электровыключатели, электроавтоматы.

Выключатели автоматические предназначены для применения в электрических цепях переменного тока, защиты при перегрузках и токах короткого замыкания (КЗ), пуска и остановки асинхронных электродвигателей и обеспечения безопасности изоляции проводников. Также могут использоваться для нечастых оперативных включений и отключений указанных цепей. Конструкция Автоматический выключатель состоит из следующих частей: механизм управления; электромагнитный и тепловой расцепители; дугогасительная камера и т.д. Автоматические выключатели серии ВА имеют два типа защиты: тепловую (выполнена на биметаллической пластине), предназначенную для защиты от длительных токовых перегрузок и динамическую (выполнена на электромагнитной катушке), предназначенную для защиты от токов короткого замыкания. Контактная система состоит из неподвижных контактов, закрепленных на корпусе, и подвижных контактов, шарнирно насаженных на полуоси рычага механизма управления, и обеспечивает, как правило, одинарный разрыв цепи.

Дугогасительное устройство устанавливается в каждом полюсе выключателя и предназначается для локализации электрической дуги в ограниченном объеме. Комбинированные зажимы из посеребренной меди и анодированной стали обеспечивают надежный контакт с медными и алюминиевыми проводниками сечением от 1 до 25 кв. мм. Выключатели ВА имеют усовершенствованную конструкцию механизма управления и механизма свободного расцепления для снижения эффекта дребезжащего контакта, вследствие чего, во время включения, замыкание контактов происходит мгновенно независимо от скорости движения рукоятки управления. Установленная металлическая пластина на боковой стенке в районе размыкающихся контактов предохраняет корпус от прогорания. При изготовлении корпуса используются высококачественные негорючие материалы с высокими огнеупорными, противоударными характеристиками и обладающих высокой механической прочностью. При сборке многополюсных выключателей сначала каждый полюс склёпывается отдельно, после чего полюса соединяются вместе. Контактные зажимы, глубоко погруженные внутрь корпуса, обеспечивают высокую степень безопасности при случайном прикосновении человека к корпусу прибора. Биметаллическая пластина соединена с механизмом свободного расцепления без люфта, что улучшает чувствительность прибора на её изгиб. Выключатели выпускаются в одно-, двух-, трех- и четырехполюсном исполнении: Двухполюсные автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок.

Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели двухполюсного исполнения применяются, как правило, в цепях постоянного тока до 63 А. Крепление на колодке, рейке или панели.

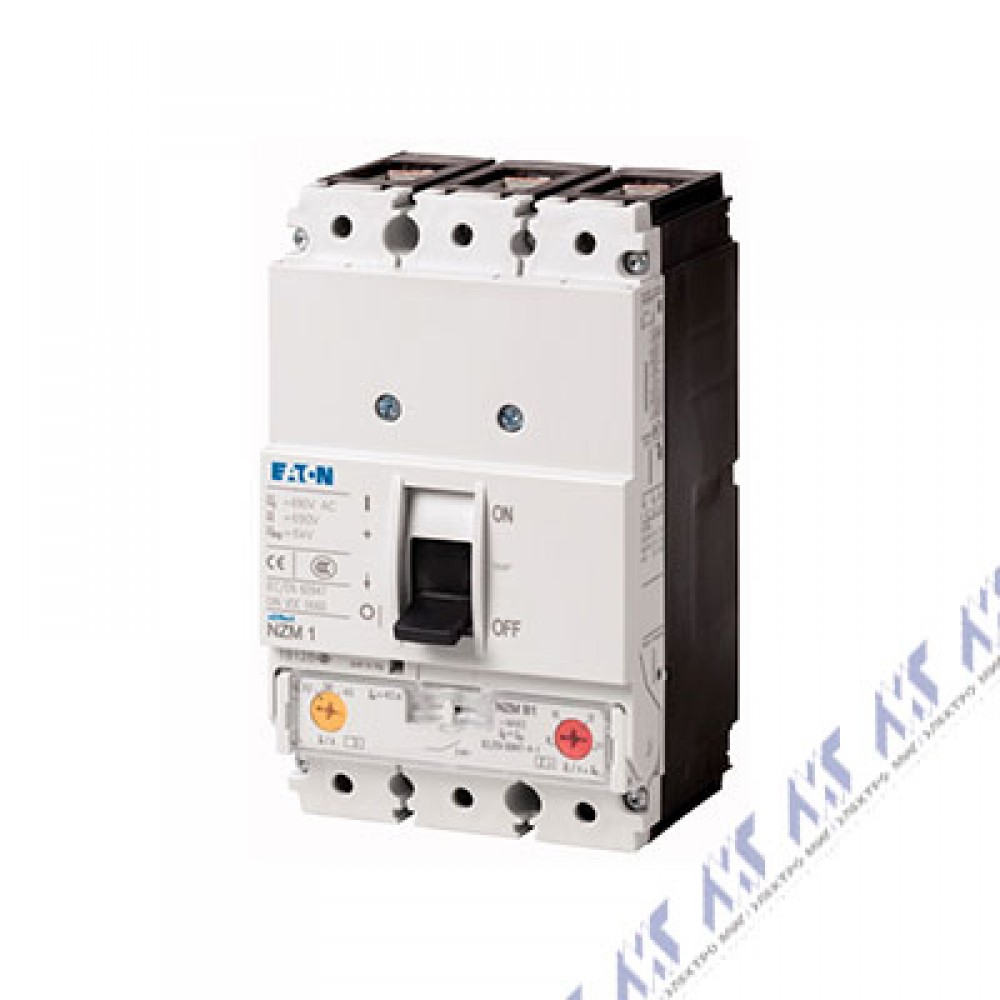

Трехполюсные (трехфазные) автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий, перегрузок по току и понижения напряжения. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой. Автоматические выключатели трехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором).

Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата. Четырехполюсные автоматические выключатели общего применения служат для защиты силовых, осветительных и других электроустановок, а также электродвигателей от аварийных режимов, коротких замыканий и перегрузок по току. Они предназначены для ручного включения и автоматического или ручного отключения электрических потребителей под нагрузкой.

Автоматические выключатели четырехполюсного исполнения применяются в цепях переменного тока с трехфазной нагрузкой (например, асинхронный двигатель с короткозамкнутым ротором). Расцепители могут встраиваться в один, два или три полюса в зависимости от типа исполнения автомата. Принцип действия При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и толкает рычаг, воздействующий на механизм свободного расцепления. Выдержка времени отключения уменьшается с ростом тока.
При коротком замыкании в защищаемой цепи ток, протекающий через электромагнитную катушку автоматического выключателя, многократно возрастает, соответственно возрастает магнитное поле, которое перемещает сердечник, переключающий рычаг свободного расцепления. В обоих случаях подвижный контакт отходит от неподвижного, автомат выключается, происходит разрыв цепи, тем самым эл. цепь защищается от перегрузок и токов короткого замыкания. При перегрузках и токах короткого замыкания отключение выключателя производится независимо от того, удерживается ли рукоятка управления во включенном положении. Собственное время срабатывания выключателя не более 0,02 сек. Условия эксплуатации Температура окружающего воздуха должна быть в пределах от -5 до +40 °С, а ее среднесуточное значение не должно превышать +35 °C. Высота места установки над уровнем моря не должна превышать 2000 м. Воздух должен быть чистым, относительная влажность не должна превышать 50% при максимальной температуре +40 °C. При более низких температурах допускается более высокая относительная влажность, например 90% при +20 °C.

Окружающая среда невзрывоопасная, не содержащая газы, жидкость и пыль в концентрациях, нарушающих работу выключателей. Условия хранения Выключатели должны храниться в закрытом сухом защищенном от влаги месте при температуре от -25 до +40 °C, относительная влажность воздуха не должна превышать 98% при температуре +25 °C. Среднемесячная относительная влажность не более 90% при температуре +20 ± 5 °C.

Общие указания и порядок установки При выборе номинала выключателя необходимо иметь ввиду, что данные таблицы 1 действительны для выключателей, работающих при температуре +30*5 °С. При изменении температуры на каждые 10 °С номинальный ток автоматического выключателя изменяется в обратной пропорции на 5%. Монтаж должен производиться в защищенном от снега и дождя, проветриваемом помещении при температуре не выше +40 не ниже -25°С. Установку выключателя должен производить только квалифицированный специалист.

Выключатель крепится на рейку DIN 35 х 7,5 мм. Рабочее положение выключателей вертикальное, обозначение «ВЫКЛ» вверх. Перед установкой выключателя необходимо проверить автомат на отсутствие внешних повреждений, также произвести несколько включений и отключений, чтобы убедиться, что механизм работает исправно. Проверьте маркировку на автомате, соответствует ли она требуемым условиям.

Для подсоединения необходимо использовать медные проводники (кабели) или медные соединительные шины. Подвод напряжения к выводам выключателя от источника питания осуществляется со стороны выводов 1,3,5,7, т.е. сверху. Для монтажа в распределительные щиты старого образца, для замены АЕ на ВА, предусмотрен пластмассовый переходник Автоматические выключатели допускают монтаж без промежутков между ними. Техническое обслуживание Во время эксплуатации автомата необходимо производить плановые проверки в соответствии с «Правилами эксплуатации электроустановок потребителей».

Еженедельно производить визуальный осмотр. Обслуживание, при котором необходимо отключать питание: очистка от пыли и загрязнений, особое внимание следует обратить на чистоту в районе входящих и отходящих контактов; подтягивание зажимных винтов. Данный тип автоматических выключателей допускает использование дополнительных блок-контактов. Соединение автоматических выключателей между собой можно осуществить с помощью соединительной шины. Выключатели ВА имеют возможность соединения между собой и с УЗО с помощью U-образной контактной шины. Устройство автоматического выключателя В данной статье рассказывается об устройстве автоматического выключателя на примере модульного автомата, так как именно он чаще всего используется быту для защиты от коротких замыканий и перегрузок электропроводки. Устройство автоматического выключателя: Устройство автоматического выключателя Основные элементы автомата это корпус 1, изготовленный из термостойкой пластмассы, рукоятка из пластика 2, предназначенная для его включения и выключения, а также фиксатор 3, необходимый для защелкивания выключателя на DIN-рейке.

Принцип работы устройства заключается в следующем: Когда автомат включается, напряжение, идущее на верхнюю винтовую клемму 4, направляется через биметаллическую пластину 6 и обмотку соленоида 9 на подвижный контакт 7, а затем на нижнюю винтовую клемму, в ней подключен «отходящий» провод – нагрузка. Защитное отключение автомата состоит в том, что когда срабатывает механизм расщепления, подвижный контакт 7 размыкается. Механизм расщепления может быть приведен в действие двумя способами. В первом случае, ток, идущий через автомат, неожиданно резко увеличивается, то есть происходит короткое замыкание и возникает магнитное поле.

Оно втягивает сердечник и тем самым активирует механизм расцепления. Во втором случае, через автомат проходит ток со значением, превышающим допустимое, биметаллическая пластина 6 нагревается и от этого изгибается, отчего также происходит расщепление контактов. И в том, и в другом случае во время расцепления контактов возникает дуга, для нейтрализации которой в автоматическом выключателе имеется дугогасительная камера – совокупность металлических пластин особой формы, параллельные друг к другу. Также в устройстве имеется специальная металлическая пластина 10, которая предохраняет корпус автомата от прогорания.

Как выбрать автоматический выключатель

Только правильный выбранный автоматический выключатель сможет защитить вас и сработает только в случае аварии или при опасной нагрузке на вашу электропроводку. Случайный выбор может привести к пожару или поражению электрическим током.

При выборе автоматического выключателя не рекомендуется:

1. Выбирать автоматический выключатель только по дизайну.

2. Использовать автоматический выключатель неизвестного происхождения.

3. Применять автоматические выключатели с видимыми повреждениями корпуса.

4. Устанавливать автоматические выключатели завышенной мощности.

При выборе автоматического выключателя рекомендуем:

1. Выбирать автоматический выключатель строго под параметры вашей электропроводки.

2. Выбирайте автоматические выключатели только известных производителей.

3. Выбирайте автоматические выключатели только в специализированных магазинах.

4. Прежде, чем купить автоматический выключатель, если есть какие-то сомнения, лучше дополнительно проконсультироваться со специалистом.

Выбираются автоматические выключатели по номинальному току, напряжению и по условиям эксплуатации (исходя из типа исполнения). Если необходимо выбрать автомат для подключения известных нагрузок необходимо рассчитать ток.

Автоматический выключатель должен отключить напряжение при коротком замыкании.

Выбор автоматического выключателя по параметрам короткого замыкания:

I=U/Rk где U –напряжение сети (220/380 В)

R – полное сопротивление петли фаза-нуль

к – поправочный коэффициент для автоматических выключателей характеристики В: к = 5; характеристики С: к =10, характеристики D: к = 50.

Расчет минимального номинального тока автоматического выключателя:

I min n = 4.55 P где Р – суммарная мощность потребителей (кВт), подключаемых к автоматическому выключателю

4,55 – коэффициент пропорциональности (А/кВт)

Выбранный Вами автоматический выключатель должен отвечать условию: I min n

Автоматический выключатель должен отключать напряжение при длительном превышении допустимой токовой нагрузки (тепловая защита).

Номинальный ток выбранного вами автоматического выключателя не должен превышать допустимых токовых нагрузок для вашей электропроводки, поэтому, приобретая автоматические выключатели, будьте внимательны с выбором тока.

Если Вам продавец советует выбрать автоматический выключатель с током не менее 25А, чтобы при включенном холодильнике, обогревателе, стиральной машине и т.п. его не выбивало, то помните, что в большинстве квартирах проводка выполнена из алюминия 2.5 мм2.

автоматические выключатели классификация автоматических выключателей Автоматические выключатели классификация и основные критерии выбора Обработан

Заводимся без аккумулятора — эксперимент «За рулем» — журнал За рулем

Разряженная батарея — дело обычное, особенно зимой. Можно подзарядить, можно «прикурить» от другой машины. Но бывает, что и заряжать-то нечего: батарея замерзла, разбилась, ее украли…

И мы наглядно доказали, что такое возможно. Конечно, это нештатный режим. Но главное — заставить мотор работать, а дальше генератор начнет постоянно подпитывать сам себя, поддерживая в бортсети относительно стабильное напряжение. И если сильно не газовать, то без АКБ можно добраться и до сервиса, и до магазина.

Дело за малым — пустить мотор.

Материалы по теме

Способ №1. Взять прикурить

Старый, проверенный способ: подключить пару пусковых проводов к другой батарее. Но у него есть и минус: далеко не каждый владелец современной машины захочет рисковать здоровьем своего автомобиля: а вдруг что-то сгорит, сбросится, заблокируется? Увидев, что под вашим капотом батареи вообще нет, испугается вконец. И его можно понять.

Исходное состояние: штатная АКБ удалена из-под капота.

Исходное состояние: штатная АКБ удалена из-под капота.

Способ №2. С толкача

Другой старый способ — завести машину с толкача. С автомобилями, на которых коробки передач автоматические, номер заведомо не пройдет; но, может быть, с механикой получится?

Материалы по теме

Надеемся на то, что остаточное магнитное поле ротора генератора возбудит ток в обмотках, и далее генератор выйдет на номинальное напряжение. Такой эксперимент мы ставили несколько лет назад, отключив разъем, подающий ток на возбуждение генератора. Но тогда штатная батарея оставалась подсоединенной.При увеличении оборотов двигателя выше 2500 об/мин генератор нашего лабораторного Ларгуса самовозбудился, и напряжение в бортовой сети поднялось до 14 В.

Получится ли так, если батареи нет? Цепляем буксировочный трос к обесточенному редакционному Ларгусу и совершаем круг… Нет, не круг почета. Потому что автомобиль категорически отказывается проявлять признаки жизни — даже когда двигатель раскручивается до 3000 об/мин и выше. Увы, этот номер не прошел.

Фрагмент испытаний: измеряем пусковой ток, выданный бустером.

Фрагмент испытаний: измеряем пусковой ток, выданный бустером.

Успешный пуск двигателя Альмеры от литий-ионного бустера без участия штатной АКБ. Для бустера это предельный режим: заряда в нём маловато.

Успешный пуск двигателя Альмеры от литий-ионного бустера без участия штатной АКБ. Для бустера это предельный режим: заряда в нём маловато.

Способ №3. От бустера

Современный способ пуска упрямых моторов — от малогабаритного заряженного бустера: литий-ионного, конденсаторного — неважно. Если в вашем хозяйстве такой бустер есть (или добрый сосед поделился), то победа близка.

Материалы по теме

Цепляем коробочку вместо штатной АКБ, а дальше…

Первый вариант — пустить автомобиль с толкача. Опять-таки, если коробка — не автомат, то это сработает.

Второй — в лоб: включаем стартер. Правда, большинство инструкций к бустерам настаивает на том, что их надлежит использовать только параллельно штатной батарее. Но мы провели эксперимент, пустив редакционный Nissan Almera от одного лишь бустера. Получилось с первой попытки!

Исходя из нашего многолетнего опыта общения с разными бустерами, должны заметить, что не каждый из них способен выдать токи в сотни ампер. Если дело происходит на морозе, то «пускач» надо бы предварительно согреть.

Способ №4. От шуруповерта

Материалы по теме

Самый хулиганский способ — на зависть блогерам — приберегли под конец. Исходные условия: лишней батареи нет, бустера тоже, зато дома валяется аккумуляторный шуруповерт. Вынимаем из него аккумулятор, приделываем подходящие контакты, цепляемся к штатным аккумуляторным клеммам автомобиля…

Вот тут нужно вести себя аккуратно. Стартер при попытке пустить двигатель даже не дернется, зато в аккумуляторе сработает тепловая защита (если таковая предусмотрена). Мы, конечно, попробовали — любопытство пересилило! Короче говоря, не требуйте от малыша невозможного: стартерные токи ему не по зубам. Машину надо пускать только с толкача или с буксира.

Ты кто? Шуруповерт? Поделись аккумулятором, приятель!

Ты кто? Шуруповерт? Поделись аккумулятором, приятель!

Аккумулятору от шуруповерта явно неуютно на штатном месте автомобильной АКБ.

Аккумулятору от шуруповерта явно неуютно на штатном месте автомобильной АКБ.

Второй важный момент — напряжение питания шуруповерта. Если это 12 или 14 В, то вопросов нет. А вот если 18 В, то возможно всякое. Мы провели откровенно смелый эксперимент, попытавшись пустить машину именно с 18‑вольтовым литий-ионным аккумулятором, явно непригодным для такой задачи. Чтобы хоть как-то ограничить напряжение, перед подсоединением батареи включили фары.

Итог — забавный: мотор Ларгуса с толкача успешно пустили, но вскоре выяснили, что при этом сгорели две лампы в фарах. Хорошо, что более серьезные блоки выжили. Короче говоря: во время эксперимента серьезно не пострадал ни один Ларгус, но так никогда не делайте!

Цепляем мини-аккумулятор к бортсети машины.

Цепляем мини-аккумулятор к бортсети машины.

Никогда не присоединяйте к машине аккумуляторы с повышенным напряжением. В нашем случае обошлось парой замененных ламп, но могло быть и хуже.

Никогда не присоединяйте к машине аккумуляторы с повышенным напряжением. В нашем случае обошлось парой замененных ламп, но могло быть и хуже.

Важное примечание: всё описанное легче пройдет на несложных и недорогих машинах.

А моя машина — сложная?

Материалы по теме

Если прежде вам доводилось отключать и вновь подсоединять аккумулятор, а с машиной при этом ничего страшного не происходило, то, скорее всего, эта модель (и её электроника) более-менее легко переносит подобные процедуры. Это значит, что поездка без АКБ весьма вероятно состоится и не вызовет печальных последствий.

Некоторые автомобили после отсоединения АКБ начинают играть дроссельной заслонкой на холостом ходу. Например, после пуска обороты могут плавать в диапазоне 1000–1200 об/мин. Но это не страшно и само вскоре проходит. Другие автомобили, если не считать сбитых часов и радиостанций в аудиосистеме, вообще никак не реагируют.

В любом случае, изложенный нами прием — это крайняя мера, а таких лучше их избегать. ­Берегите штатную АКБ. ­

И — счастливого пути!

Срабатывает автомат в электрощите, что делать

Срабатывает автомат в электрощите, что делать

Отключение автоматического выключателя может быть вызвано множеством различных причин, начиная от неисправности самого изделия и заканчивая коротким замыканием в проводке. Можно самостоятельно определить, почему срабатывает механизм расцепления питания, и сделать это совсем не составит труда даже неопытному электрику.

Если в квартире погас свет, отключились розетки, или перестала работать электроплита, то любой мало-мальски знакомый с электротехникой человек идет на площадку проверять в электрощите состояние автоматических выключателей. Чаще всего, устранение неисправности сводится к повторному включению автомата.

Факт срабатывания современного модульного автоматического выключателя определяется легко: ручка находится в положении «вниз», на ней отчетливо виден круглый знак – «ноль». Для включения достаточно повернуть эту ручку вверх, тогда появится горизонтальная черта, и можно будет считать, что миссия выполнена.

Многие квартиры на постсоветском пространстве оборудованы щитками с автоматами немного другого образца. Автоматические выключатели серии АЕ и им подобные имеют немного большие габариты, крепятся к основанию длинными винтами и обладают неприятным свойством: при срабатывании их ручка остается в прежнем, верхнем положении. Это затрудняет поиск сработавшего автомата, который необходимо выключить и снова включить, чтобы вновь подать напряжение.

Но все это, по большому счету, мелочи. Сработавший автомат говорит о какой-то неисправности, а нам надо разобраться, о какой именно.

Расцепители автоматических выключателей

Для начала надо выяснить хотя бы в общих чертах, что такое автоматический выключатель, и как он работает. Многим известно, что автомат разрывает «фазу». Многополюсный автомат может разрывать и нулевой рабочий проводник. Но разрывать цепь автомат может не только по желанию владельца, поворачивающего ручку вниз. На то это и «автоматический» выключатель, что выключиться он может и автоматически.

Необходимо это для того, чтобы защитить проводники и квартирное электрооборудование от повышенного электрического тока, способного вызвать пожар и разрушения. Причиной же возрастания тока может стать:

1. Перегрузка сети. Ее может вызвать включение неисправных электроприемников, или электроприемников, суммарная мощность которых превышает возможности сети. Последнее может быть связано и с неправильной электрической разводкой по квартире, когда на одну группу приходится большое количество штепсельных розеток. Каждая розетка в отдельности вполне может быть и не перегружена, но суммарный их ток может достигать недопустимых для одного автомата значений.

Для защиты от токов перегрузки в автоматических выключателях применяется тепловой расцепитель – биметаллический контакт, состояние которого зависит от температуры, которая, в свою очередь, зависит от протекающего электрического тока. Уставку, то есть, ток срабатывания теплового расцепителя обычно можно регулировать в небольших пределах.

2. Короткое замыкание в сети. Оно может быть вызвано неисправностью электропроводки или выходом из строя какого-либо электроприемника. Для новой электропроводки короткое замыкание может стать результатом ошибки в монтаже, например, при соединении проводов в ответвительной коробке. Физически короткое замыкание – это электрическое соединение фазного и нулевого проводника помимо нагрузки. Поскольку сопротивление цепи в этом случае ограничивается только сопротивлением проводов, то электрический ток мгновенно достигает очень большого значения.

Для защиты от сверхтоков короткого замыкания тепловой расцепитель автомата неэффективен: пока нагреется и разорвется биметаллический контакт, провода уже практически наверняка будут повреждены, а электрическая дуга вызовет возгорание. Поэтому в модульных автоматических выключателях всегда применяется электромагнитный расцепитель, скорость срабатывания которого составляет доли секунды с момента возрастания тока.

Итак, если в вашем квартирном щитке сработал автоматический выключатель, то можно, конечно, включить его вновь. Однако систематическое срабатывание говорит о какой-то проблеме, которую придется решать. Что же делать, если отключился автомат в электрощите?

Короткое замыкание в цепи розеток

При мгновенном срабатывании автомата после его включения есть все основания полагать, что мы имеем дело с коротким замыканием – тепловой расцепитель так быстро не сработает. Убедиться в наличии замыкания можно при помощи мультиметра – сопротивление между нулевой рабочей шиной N и выводом автоматического выключателя при коротком замыкании должно быть близко к нулю. Разумеется, проводить подобные измерения можно, только при выключенном автомате.

Коль скоро мы убедились, что причина срабатывания – короткое замыкание, то необходимо выяснить, где именно оно произошло. Автоматические выключатели в щитке должны быть подобраны в соответствии с принципами селективности, а это значит, что сработать должен именно автомат, расположенный ближе всего к месту короткого замыкания. При этом выключатель реагирует только на замыкания в той части цепи, которая расположена после него относительно линии.

Поэтому, скажем, если срабатывает только вводной автоматический выключатель, то место замыкания с большой долей вероятности расположено прямо во вводном щите. При замыкании в пределах квартиры срабатывает групповой выключатель и зачастую вместе с ним – вводной автомат. В этом случае вводной аппарат можно смело включить вновь и выяснить, какая именно группа электроприемников подключена к проблемному проводу – эта группа не будет работать.

Выяснив этот вопрос, можно отключить все эти электроприемники и вновь ввести групповой автомат в работу. Если он не сработал, то причина состоит в неисправности одного из отключенных электроприборов. Найти конкретного виновника можно либо поочередным включением всех электроприемников, либо измерением их входного сопротивления. Второй способ не подходит для приборов, имеющих электронное управление. Неисправный прибор, разумеется, подлежит ремонту.

Если все приборы исправны, необходимо приступить к осмотру розеток, входящих в состав группы: пластиковые корпуса разобрать, проверить и подтянуть клеммные зажимы. После розеток наступает черед коробок.

Их придется вскрыть. И если осмотр не выявит явных неисправностей, то провода надо разъединить, чтобы проверить сопротивление между жилами кабелей по отдельности. Такая проверка уже точно позволит определить, в каком именно из кабелей имеется замыкание. Поврежденная линия подлежит замене, а жилы в коробке необходимо вновь соединить с применением сертифицированных зажимов.

Короткое замыкание в цепи освещения

Если срабатывающий автоматический выключатель защищает цепи освещения, то проверку можно начать с введения автомата при выключенных выключателях. Не сработал автомат – можно поочередно щелкать выключателями для того, чтобы выяснить, в цепи какого именно из них имеется короткое замыкание. Таким образом сужаем область поиска до цепи группы светильников, вводимых с одного выключателя.

В этой группе следует тщательно осмотреть каждый светильник, выкрутив лампы и рассмотрев клеммные зажимы. Мультиметром можно измерить сопротивление между фазным и нулевым проводом со стороны каждого светильника. При этом можно определить светильник или кабельную линию, в которой произошло замыкание.

Если же короткое замыкание выявляется на всех светильниках группы, или присутствует в сети вне зависимости от положения выключателя, то местом замыкания, скорее всего, является ответвительная коробка освещения. Ее необходимо вскрыть и проверить точно так же, как в случае с замыканием розеточной сети. Ну, а если и в коробке полный порядок, то прозваниваем отдельные кабельные линии, разъединив их концы.

Перегрузка сети

Как уже говорилось, в случае перегрузки сети по току автоматическому выключателю требуется некоторое время для срабатывания. Обычно речь идет о нескольких минутах. Поэтому если автомат вышибает время от времени, то очень может быть, что вы имеете дело именно с перегрузкой.

Перегрузка цепи освещения – явление достаточно редкое, и чтобы его избежать, используйте только лампы, подходящие по мощности к вашим светильникам, а модернизацию цепи освещения производите с учетом резерва по мощности. Ведь цепи освещения отдельных квартир часто бывают защищены одним автоматом на десять ампер. Этого часто бывает и достаточно, но при установке большого количества дополнительных светильников в щитке необходимо предусмотреть дополнительный автомат освещения для их питания, особенно, если светильники галогеновые или с обычными лампами накаливания.

Перегрузка розеточной сети – это совсем не редкость. Во время проектирования и монтажа электропроводки в доме невозможно точно определить нагрузку на каждую группу. Поэтому для удобства жильцов на группу, включаемую одним автоматическим выключателем, приходится по три-четыре розетки. И, несмотря на то, что номинал автоматического выключателя обычно подбирается по сечению питающей жилы и не превышает 25 ампер, номинальный ток розеток может составлять 16 ампер.

Здесь есть все предпосылки для перегрузки, если все мощные электроприемники, такие как чайник, утюг, микроволновая печь и тому подобное, включить в розетки одной группы. Тут уж, разумеется, сработает автоматический выключатель. И чтобы подобного не происходило, необходимо равномерно распределять мощную нагрузку между группами, а при отсутствии такой возможности – не включать в сеть одновременно несколько мощных электроприемников.

Случается, что неисправный электроприбор потребляет повышенный ток, который приводит к перегрузке сети и срабатыванию автоматического выключателя. Замерить ток в бытовых условиях не всегда возможно, но если срабатывание теплового расцепителя происходит только при включении какого-то одного электроприемника, а номинальная мощность этого прибора не превышает 2,5 кВт, то следует произвести его ревизию на предмет наличия неисправностей.

Неисправность автоматического выключателя

Не так уж и редко причиной постоянного срабатывания автоматических выключателей является неисправность последних. Даже среди новых автоматов допускается некоторое количество бракованных экземпляров. Их неспособность держать уставку (а касается это, в основном, тепловых расцепителей) часто выявляется только в ходе эксплуатации.

Поэтому при систематическом срабатывании теплового расцепителя автомата, прежде чем приступать к радикальным методам решения проблемы, можно просто произвести пробную замену автомата на схожий по номиналу и характеристике.

В заключение

В статье мы умышленно обошли стороной моменты, когда срабатывание автомата вызвано повреждением линии в ходе ремонтных работ – это тема отдельного разговора. По той же причине мы не стали касаться ситуации, когда срабатывает дифференциальный автоматический выключатель.

Но напоследок хотелось бы напомнить, что самый популярный способ решения проблемы срабатывающего автомата – замена его на автомат большего номинала – не допустим категорически. Автоматические выключатели – это аппараты, обеспечивающие защиту от пожара и повреждений. Их номинал подбирается именно с целью обеспечения безопасности. Произвольно выбранный автомат не выполнит своих функций и не защитит от опасных режимов работы электрической сети.

Ранее ЭлектроВести писали, что в Лондоне появилась первая улица с фонарями, от которых можно зарядить электрокар. Об этом говорится в блоге компании Siemens, главного разработчика этого проекта.

По материалам: electrik.info.

50 талантов за которыми следует следить в 2021 году (Часть 1 из 5) — GoalkeepingDepo — Блоги

Перевод статьи WyScout Blog, L’Ultimo Uomo от 5 Февраля 2021

Новый год, новый список интересных талантов. Не пропустите наш ежегодный список молодых дарований самой красивой игры. Предоставлено вам L’Ultimo Uomo.

Никогда еще у нас не было такого старта сезона, как начало 2021 года, тогда когда нам так хочется оставить все позади и посмотреть в будущее. И мало что говорит нам о будущем больше, чем молодые таланты из мира спорта. По традиции в первые дни года L’Ultimo Uomo составляет список самых интересных молодых игроков, за которыми стоит следить в этом сезоне. Люди и их истории, которые могут вас увлечь, все чтобы вы могли лучше наслаждаться этим в течение всего сезона. Самые искушенные из вас знают большинство из них, другие — лишь некоторых. Возрастное ограничение в этом году установлено для тех, кто родился позже 2001 года, поэтому очень сильные молодые 20-летние, такие как Эрлинг Хааланд, Джейдон Санчо, Альфонсо Дэвис и Фил Фоден, были исключены. Однако вы можете посмотреть предыдущие выпуски этой статьи здесь: 2020 и 2019.

Юссуфа Мукоко, 2004 год, Боруссия Дортмунд (Германия/Камерун)

Общие сведения и тепловая карта

Прежде всего, следует отдать должное Юссуфе Мукоко за то, что он вернул немного таинственности в современный футбол. Мы говорим о нем в Боруссии Дортмунд с двенадцати лет, когда он играл в команде до 17 лет, с обычными подозрениями относительно возраста игрока, родившегося в Африке, в Камеруне, и с тайной статистических данных, которые кажутся сфабрикованными. Даже если на самом деле забитые им голы бесспорны; это числа из других эпох, которые вызывают в памяти легенды о нападающих, забивших тысячу и более голов в карьере, даже если не все они записаны на видео. Мукоко забил 90 голов в 50 играх, когда ему было 13 лет, играя против 17-летних, и 47 голов в 25 играх в возрасте 15 лет, против 19-летних соперников. Он забил 10 голов в первых 3 играх прошлого сезона, который прервала пандемия Covid-19. Тайны чисел или возраста не должно существовать (последнее отрицает его отец, который сказал, что зарегистрировал его рождение в посольстве Германии на следующий день после рождения), но сомнения в таком раннем и разрушительном таланте только продлевают изумление: Неужели этот Мукоко приехал в Европу, чтобы переписать все рекорды в истории футбола?

В сентябре он был вызван в молодежную сборную Германии, и, как сообщается, даже Йоахим Лёв приглядывает за ним на будущем. Бундеслига снизила возрастной ценз, с которого он мог быть включен в заявку, с 16 с половиной до 16 лет, а в декабре прошлого года он начал матч против «Вердера», став самым молодым игроком, дебютировавшим в немецкой лиге. Три дня спустя он стал самым молодым бомбардиром в истории, запустив снаряд левой ногой в ворота «Юнион Берлин», точно так же, как и безжалостные удары Хааланда. Приехав в Германию в возрасте 10 лет, Мукоку был явно очень амбициозным: он говорил о победе в Лиге чемпионов с «Дортмундом». При таких цифрах и сумасшедшей шумихе вокруг (у него уже есть многомиллионный контракт с Nike) трудно принять во внимание тот факт, что мы говорим о 16-летнем мальчике.

Когда играет Мукоко, возраст одновременно и виден и нет. Речь идет о нападающем с низким центром тяжести (его рост около 179 см), который может хорошо защищать мяч корпусом, очень быстро бегать с мячом и обладает феноменальным контролем левой ногой (он также использует и свою правую ногу, как для ведения мяча, так и для ударов). У него нет такой сознательности, как у Месси, Неймара или Усмана Дембеле, но именно то, как его техника сочетается со скоростью, делает его разрушительным, когда он получает мяч. У него также отличное видение игры, он отлично передвигается без мяча, как истинный центральный нападающий (его гол «Юниону» пришел после того, как он ворвался за спину защитника, находясь на грани офсайда), а также уровень креативности, который делает его более эффективным как финишер. В штрафной площади же он, прежде всего, автомат; его удары всегда опасны, прицельные и сильны, даже когда они не мощны так, как ручные гранаты.

Конечно, он должен все соизмерять, если он хочет играть на еще более высоком уровне футбола, против более сильных соперников, то ему нужно укрепиться физически — было бы странно, если бы он этого не сделал. Если в молодежных академиях он мог делать почти все, что хотел — располагаться на больших пространствах, обводить соперников, которые еще не такие взрывные, бить из любых позиций. В полутора играх, в которых он сыграл к данному моменту, было видно, что ему еще понадобится время в качестве ученика, даже если он уже и является феноменом. Однако мы мало что видели, чтобы понять, какое влияние могут оказать такие таланты, как он на Бундеслигу (он забил один гол в девяти матчах и создал другие опасные моменты, что уже немало), в следующем году он может удивить нас снова .

Юссуфа Мукоко — молодой парень, к которому приковала взгляды все футбольное мировое сообщество , и даже если он не станет открытием 2021 года, что ж, через 12 месяцев ему все равно будет всего лишь 17 (ему исполнится 17 в ноябре).

Раян Аит Нури, 2001 год, Вулверхэмптон (Франция/Алжирия)

Общие сведения и тепловая карта

Нури был одним из чудес и откровений прошлого сезона в Лиге 1, Анже. Он играет левым защитником, но думает только о бомбардировках впереди; он техничный, лево-ногий и легкий — он такой тонкий, что и не кажется почти 180 см ростом. Волки взяли его в аренду с возможностью выкупа, и уже во время своего второго появления он забил красивый гол, сделав умное забегание в штрафную и нанеся удар под дальнюю штангу, который выглядел как залп. Защита Волков из трех игроков должна помочь ему интегрироваться в команду, поскольку она усиливает его наступательные инстинкты, обеспечивая при этом некоторую защиту.

Сегодня Нури — «двусторонний» левый защитник: он очень силен в атаке, особенно с учетом скорости, с которой он атакует фланг с мячом и без мяча, а также его отличной способностью к навесам. Но ему все еще нужно работать над игрой в защите — плюс ему абсолютно точно необходимо работать над своей физической формой.

Родриго, 2001 год, Реал Мадрид (Бразилия)

Общие сведения и тепловая карта

Мы советовали вам следить за ним еще в 2020 году, когда он стал вторым самым молодым игроком, сделавшим хет-трик в Лиге чемпионов (после Рауля), и стал третьим самым молодым бомбардиром в истории «Реала». Родриго, похоже, сконцентрировал свою энергию на выходе на футбольную сцену. Несмотря на то, что он не так много сделал, он немного изменил наше представление о нем с прошлого года.

Он был похож на ветку, крапивника, неподготовленного к европейскому футболу, с его игрой всегда полной только техникой и ловкостью. Вместо этого он стал более готовым и практичным, чем мы могли себе представить. Не так впечатляюще, как Винисиус-младший с мячом, возможно, он даже менее талантлив, но он лучше двигается без мяча. Из-за этого он в основном играл на более слабой стороне «Реала». Он чувствовал себя комфортно в штрафной площади, помимо того, что забил свои 7 голов всего за несколько игр.

Конечно же, электризованность на ограниченном пространстве, контроль мяча и креативность при ведении мяча остаются его лучшими качествами. Но в команде, которая может похвастаться элитными дриблерами, такими как Азар и Винисиус, или игроками, которые очень любят соприкасаться с мячом, как Бензема и Модрич, Родриго надо продолжать демонстрировать свою способность перемещаться по периферии игры.

Букайо Сака, 2001 год, Арсенал (Англия)

Общие сведения и тепловая карта

Сака родился в Лондоне и вырос в «Арсенале», он всегда считался одним из лидеров нового поколения в английском футболе. После того, как он поразил на молодежном уровне, Унаи Эмери поднял его в первую команду еще в юности. Он дебютировал в сезоне 2018/19 и с тех пор уже стал регулярным игроком, несмотря на свой юный возраст. Уверенность, которой он уже обладает со спортивной точки зрения, плюс его умственные качества с точки зрения тактики и решимости, привели уже Артету к тому, чтобы сделать его джокером команды. В отсутствие Тирни он начинал левым защитником, затем его использовали в качестве левого вингера в схеме 3-4-3, а до того, как вернуться к своей роли на левом фланге, его иногда использовали в качестве левого полузащитника или атакующего полузащитника. Свои последних игры 2020 года он закончил правым вингером.

Артету успокаивает то, что в основе универсальности Саки лежат не только технические, но и умственные способности — игрок, который кажется невосприимчивым к внешнему давлению. В 19 лет он уже подписал немалый контракт и забрал футболку под номером 7, провел более 60 матчей за «Арсенал», забил красивый гол в дерби с «Челси» и уже дебютировал и играл в составе национальной сборной в стартовом составе. Он очень быстрый игрок, умеет держать баланс даже после сильных физических контактов и очень быстро двигается. Талант очевиден: нападающий отличной направленности и чистым дриблингом, который может взорвать игру своей двуногостью. Его техническое исполнение — это то, что он может улучшить: он креативный игрок, но все же не безупречный в первом касании или передаче. Так же как Санчо или Фоден. Однако в игре он достигает превосходных уровней, особенно благодаря своему таланту и непредсказуемости.

Его взрывной характер — одно из наслаждений поклонников «Арсенала», команды, которая живет в ужасе посредственности. Если 2021 год станет началом возрождения команды Северного Лондона, то возрождение обязательно пройдет через ноги Саки.

Такефусо Кубо, 2001 год, Хетафе/Реал Мадрид (Япония)

Общие сведения и тепловая карта

Когда-то молодой игрок «Барселоны», но теперь в системе «Реала», в прошлом сезоне был отдан в аренду Майорке и Вильяреалу, а теперь, с января — в «Хетафе», Такефуса Кубо — одно из тех талантов, о которых мы пишем каждый год, надеясь, что сложная адаптация в профессиональный футбол — всего лишь шаг к великим делам. Будет ли следующий год хорошим для Кубо? Тот, в котором мы без всяких сомнений сможем сказать, что он игрок высочайшего уровня и, может быть, Реал Мадрид решит дать ему шанс?

Невозможно знать наверняка. Талант Кубо остается исключительным, его базовая техника находится на одном уровне с лучшими, и все, что он делает левой ногой, выполняется великолепно: контроль, ведение, проникающие передачи и навесы. Он выглядит зрелым, но его трудно понять. Эмери в Вильяреале заставлял его играть почти каждую игру, но ни одной полностью, и после более чем одного сезона он, похоже, даже не решил окончательно, предпочитает ли он его справа (где он смещаясь в середину, может выполнить проникающую передачу на острие или сменить направление атаки) или слева (где вместо этого он может вести мяч множество метров). Даже в сборной Японии, где он то играет, а то нет, непонятно, где он лучше всего проявляет себя.

Кажется, ему чего-то не хватает, и это может быть его возраст или команды, за которые он играет. Кубо может быть игроком «здесь и сейчас», учитывая тот факт, что физически не так много возможностей для улучшения (мы говорим об игроке ростом около 173 см), или это может быть просто вопросом времени и, возможно, правильного тренера.

Педри, 2002 год, Барселона (Испания)

Общие сведения и тепловая карта

Сравнения всегда вводят в заблуждение (ни один игрок не равен другому), тем более, если сравниваются такие легенды, как Андрес Иньеста. Но трудно не сравнивать их с Педри — канарцем, купленным «Барселоной» в сентябре 2019 года сразу после его дебюта в основном составе в «Лас-Пальмас», — у которого есть некоторые черты, похожие на «Дона Андреса».

Как и Иньеста, Педри невысокого роста и техничен, предпочитает перемещаться на левую сторону между атакующими и центральными полузащитниками, он обладает исключительным контролем и уже обладает очень высокий уровень тайминга и способностью освобождать пространство. Отобрать у него мяч действительно сложно, особенно когда он уходит в ширь и когда он смещается в середину между линиями. Он уже не только участвует в коротких и быстрых обменах, которые характеризуют стиль Барселоны на краю штрафной (его первый ассист в Ла Лиге был коротким пасом на Месси, сразу за пределами штрафной), но и также его сравнивают с Иньестой за его способность двигаться шире по полю и за его способность контролировать мяч и не терять его даже в большом окружении соперников, а также за способность обеспечивать непрерывность игры.

Очевидно, что его влияние на игру «Барселоны» несопоставимо с влиянием Иньесты, и Педри еще предстоит сильно вырасти, чтобы приблизиться к тому уровню, но признаки обнадеживающие. Ему не исполнилось 18 лет, а он доминировал в важном матче Лиги чемпионов против «Ювентуса» в Турине. Он устроил Куадрадо тяжелую ночь и мастерски управлял мячом на левой стороне поля, почти не совершив неудачных действий — 40 успешных передач из 42 и 8 завершенных обводок из 10.

На данный момент он показывает выдающиеся выступления в условиях не феноменального старта сезона, хотя все это еще скорее положительно (с ноября по декабрь он часто начинал в старте). Педри, однако, похоже, обладает навыками, которые помогут изменить игру, и по мере накопления минут и опыта его игра станет стабильной.

Эдуардо Камавинга, 2002 год, Ренн (Франция)

Общие сведения и тепловая карта

Чуть больше года назад мы писали: «Если бы вы смотрели игру« Ренна», ничего не зная о 18-м номере в полузащите, вы бы никогда не догадались, что он еще тинейджер». Недавно он стал первым игроком 2002 года рождения, который дебютировал в одной из пяти лучших европейских лиг. Ему всего 18 лет, о чем, вероятно, забыл его тренер Жюльен Стефан (тоже очень молодой, только исполнилось 40), который тем временем надел на его спину футболку с номером 10 и, прежде всего, дал ему все больше и больше. обязанностей на поле.

Камавинга подошел к организации игры с удивительной зрелостью (как один из двух опорных полузащитников или как центральный полузащитник в трио) управляя атакующей игрой своей команды, действуя как творческий полузащитник, иногда погружаясь в глубину, чтобы забрать мяч у защиты или плеймейкера, даже на своей половине поля, когда на него оказывается давление противником, или при низкой линии защиты, которая ждет его передач в атаку или ждут, чтобы перекрыть зоны в случае проникающих передач. Так, Камавинга столкнулся с первыми трудностями после того, как стал профессионалом.

Не о чем беспокоиться, учитывая тот факт, что ему недавно исполнилось 18, и его «сезон для подтверждения» (как его называют во Франции) в сезоне 2020/2021 — это преувеличение. Во всяком случае, совсем недавно он показал исключительные вещи. В сентябре во втором туре лиги против Монпелье он забил фантастический гол, пробежав через полузащиту и разыграв мяч в треугольнике на левой фланге поля, а затем направившись прямо к защите, выбежал в зону, начал исполнять ложные движения, и затем освободил место для сильного и точного удара по диагонали влево, по направлению под дальнюю штангу с острого угла.

Месяц спустя, всего через восемь минут своего второго матча за сборную против Украины, он забил свой первый гол абсурдным ударом через себя в штрафной. После того, как вратарь отразил удар Жиру головой, он подобрал прыгающий мяч в нескольких шагах от ближней штанги и за доли секунды развернулся спиной, перекинув его через голову и над двумя защитниками под перекладину. Этот гол сделал его вторым самым молодым игроком, когда-либо забившим за Францию, и самым молодым со времен Первой мировой войны (более века назад).

Однако через несколько дней в матче против Хорватии Дешам резко отчитал его за то, что он немного запоздал с выходом на Влашича, который принял прострел справа и сравнял счет, сделав счет 1: 1 (тогда Франция выиграла 2: 1). Надо сказать, что Камавинга за несколько минут до этого в той же игре находился вплотную к сопернику на противоположной стороне поля (а Нзонзи был так же близок к Влашичу), но факт в том, что после той игры его больше не вызывали. в сборную.

Несколько недель назад Дешам напомнил, что «первый вызов не является окончательным, это только первый шаг», и что Камавинге теперь нужно оправдать возлагаемые на него ожидания, теперь его уровень повышается. Ходят разговоры об интересе со стороны «Реала» и ПСЖ, но ситуация, в которой сейчас находится Камавинга, показывает нам, что даже игрок, который, кажется, предназначен для великих дел, может столкнуться с трудностями. Шаг за шагом, день за днем, чем раньше вы выходите на высокий уровень, тем раньше начинаются трудности.

Габриэль Верон, 2002 год, Палмейрас (Бразилия)

Общие сведения и тепловая карта

Говорят, что Габриэль Верон может бежать со скоростью 38 км / ч. Мы не можем измерить это невооруженным глазом, но мы можем видеть, что когда он бежит, то кажется, что защитники, просто встают. Они не начинают двигаться медленней, они просто останавливаются. У него короткие и коренастые ноги, которые, кажется, придают какое-то другое земное притяжение его передачам, а также его взрывным движениях в ограниченном пространстве. Он играет за Палмейрас, и некоторые считают его лучшим игроком мира, рожденным в 2002 году, главным образом потому, что он определенно обладает талантом в атаке. Он заставляет вещи происходить, он постоянная опасность для команд, он заставляет их удивляться каждый раз, когда мяч оказывается у его ног. Верон определенно особенный благодаря тому простому факту, что он движется с совершенно небывалой скоростью. Он может играть на любом фланге, как на левом, так и на правом.

В историческом пантеоне бразильских талантов он не принадлежит к семейству Робиньо и Неймар: легкий и чрезвычайно умелый, он скорее напоминает Лукаса Моура: сумасшедший металлический снаряд, брошенный в защиту соперника. На последних метрах ему еще предстоит отточить свою точность как в чтении игры, так и в техническом плане. Его пасы часто приходят слишком рано или их зацепляют в нескольких сантиметрах. Нам нужно будет увидеть, насколько его необычайная скорость и чистый контроль в ограниченном пространстве продолжают делать разницу, даже на самых высоких уровнях. Между тем его подборки на YouTube — одни из самых кислотных роликов.

На наше воображение странным образом влияет то, что этот Верон существует, совершенно отличный от своих прославленных предшественников: маленький, бразильский, очень быстрый, неизящный. Игра Football Manager длилась слишком долго. Однако шумиха вокруг него настолько сильна, что 2021 год может стать годом его переезда в Европу.

Риккардо Калафиори, 2002 год, Рома (Италия)

Общие сведения и тепловая карта

Впервые имя Риккардо Калафиори стало известно всем после тяжелой травмы, полученной в октябре 2018 года в составе молодежной команды Ромы. Калафиори порвал все связки в колене, все мениски и суставной хрящ — одна из тех травм, которые преждевременно ставят конец карьере. Через несколько дней после забитого гола Джеко поднял одну из футболок с его именем, и Даниэле Де Росси посетил его в больнице (и после).

К счастью, Калафиори вернулся на поле после длительного перерыва в игре, и в конце прошлого сезона он дебютировал в основной команде, забив красивый гол в ворота Ювентуса, который затем был отменен, не по его вине. С этого момента он не покидал команду Фонсеки, на позиции, которая в команде Джаллоросси невелика, казалось, он будет играть регулярно, но он был остановлен в начале сезона коронавирусом, уступив место другим. .

Калафиори не типичный крайний защитник: высокий и крупный, не быстрый в коротких забегах, но очень интенсивен на дистанции. На данный момент он, кажется, дает больше гарантий как крайний вингер в схемы «Ромы» 3-4-2-1, чем в защите из четырех в качестве левого защитника. Он не особо креативен. Действительно, с мячом он рискует как можно меньше, но он хорошо движется и без него, и у него действительно мощная левая нога, о чем свидетельствует его гол в ворота Янг Бойз, удар из-за пределов штрафной площади, который вратарь даже не увидел. После этого гола Фонсека опустил его на землю: «Для меня Калафиори еще предстоит вырасти, он молод и талантлив. Для вас он лучший на свете, ему это не помогает ». В 2021 году ему придется завоевать доверие своего тренера, чтобы набить минут, но уже в 18 лет нахождение в команде на вершине итальянского футбола, безусловно, является гарантией таланта.

Виллиям Салиба, 2001 год, Ницца/Арсенал (Франция)

Общие сведения и тепловая карта

Уильям Салиба был подписан с «Арсеналом» 25 июля 2019 года за 30 миллионов евро в конце своего первого сезона в качестве профессионала в «Сент-Этьене». Он пробыл во Франции еще год, готовясь возглавить оборону, которая должна была перестраиваться на новый фундамент.

Год спустя Салиба перешел в «Арсенал» Микеля Артеты, и даже в одной из самых провальных команд европейского футбола в защите, которая изо всех сил пытается найти достойных исполнителей, он так еще и не дебютировал. Он играл в резервной команде на полях, где на заднем плане видны дороги. В этом году у «Арсенала» было три места в защите, но вместо этого они предпочли сыграть с ненадежным Дэвидом Луисом, адаптированным крайним защитником Тирни, адаптированным крайним защитником Колашинцом, очень жестким Робом Холдингом, адаптированным полузащитником Эльнени или изъезженным Шкодраном Мустафи. Трудно сказать, не доверяет ли Артета Салибе или он просто думает, что он не готов к этому.

По иронии судьбы, Салиба в «Сент-Этьене» играл справа от защиты с модулем из трех: именно ту роль, в которой, кажется, нуждается «Арсенал». Говорили, что у него были отличные результаты на тренировках и что он может вернуться в Сент-Этьен. Безусловно, в 2021 году нам наконец-то придется чего-то ждать от одного из самых талантливых молодых защитников мира. На январском трансферном рынке он оказался в аренде в «Ницце», где, возможно, снова сможет проявить свои качества.

Бонус первой части

Данила Прохин, 2001 год, Зенит Санкт-Петербург (Россия)

Данила Прохин родился в Киришах, в городке на расстоянии 150 км от Санкт-Петербурга в сельской местности. В 10 лет он присоединился к академии «Зенита» и постепенно проходил этапы до своего дебюта за основную команду в 2019 году. С 2020 года в клубе он является основной заменой для опытного защитного дуэта Ракицкий-Ловрен, время от времени играя со второй командой, чтобы оставаться в хорошей форме. Учитывая обязательства «Зенита» выиграть все в пределах России, редко можно увидеть, чтобы молодые игроки играли решающие роли — это лишь еще раз свидетельствует о доверии клуба к Прохину, который теперь стал первым выбором в обороне. После того, как «Зенит» в прошлом году выиграл титул, Данила стал играть более регулярно, он также участвовал в двух последних играх группового этапа Лиги Чемпионов в этом году против «Брюгге» (с недостаточной эффективностью) и «Дортмунда» (с хорошей игрой).

Теперь, когда плечи Сергея Игнашевича больше не держат всю нагрузку российской обороны, национальная команда отчаянно ищет достойного наследника, чем и объясняется призыв все более молодых не заигранных центральных защитников. Широкого лба, позволяющего доминировать в при игре на втором этаже и ледяного взгляда, который ведет за собой всю оборону, будет недостаточно, чтобы претендовать на наследие Игнашевича — его наследнику потребуется техника и навыки доставки мяча, чтобы поддержать нападение под руководством Дзюбы. Возможность тренироваться изо дня в день рядом с Ракицким, одним из лучших центральных защитников мира, когда дело доходит до передач из защиты, безусловно, дает Прохину преимущество перед соперниками. Несмотря на юный возраст, у Данилы уже сложилось крепкое телосложение, которое выгодно как в воздухе, так и на земле, и благодаря проявленной уверенности его пасы уже достигли хорошего уровня для российского стандарта — возможно, Игнашевич передаст эстафету своему истинному наследнику раньше, чем ожидалось.

Источник: https://blog.wyscout.com/football-talents-wonderkid-2021/

Перевод: Александр Маркелов

Bussmann Тепловые автоматические выключатели | Неограниченные предохранители

Что такое тепловой выключатель? Тепловой выключатель — это сбрасываемое устройство защиты цепи, которое в первую очередь предназначено для защиты компонентов и оборудования от перегрузки по току и короткого замыкания. Термовыключатели обеспечивают тепловую защиту от перегрузки в приложениях постоянного тока, таких как транспорт, судостроение и другие электрические приложения. В тепловом выключателе ток течет через биметаллическую ленту, которая подключена к двум клеммам.Биметаллическая полоса состоит из двух разных типов металла, которые связаны вместе и расширяются с разной скоростью при повышении температуры. Когда биметаллическая полоса подвергается повышению температуры из-за перегрузки по току, один металлический компонент расширяется быстрее, чем другой, и биметаллическая полоса раскрывается. Это размыкает цепь и останавливает ток. Термовыключатели предлагаются с тремя способами сброса. Тип I имеет механизм автоматического сброса. Когда тепловой выключатель срабатывает из-за перегрузки или короткого замыкания, ток прекращается.Когда биметаллическая полоса остынет, тепловой выключатель автоматически вернется в исходное положение. Если причина состояния перегрузки по току не устранена, выключатель снова откроется, и он будет продолжать циклически включаться и выключаться, пока состояние перегрузки по току не будет устранено. Термовыключатель с модифицированным сбросом типа II не работает в цикле. Он не сбрасывается, пока не будет устранена текущая перегрузка или пока не будет отключено питание. Автоматический выключатель с ручным сбросом типа III сбрасывается путем активации внешней кнопки или рычага сброса. Термовыключатель типа III также имеет переключаемую опцию, которая позволяет пользователю размыкать цепь, нажав кнопку отключения.Доступные типы тепловых выключателей включают автоматические выключатели с предохранителями Mini ATC и MAXI, выключатели с коротким остановом с монтажными кронштейнами или без них, выключатели среднего и высокого уровня для поверхностного или панельного монтажа, а также тепловой выключатель для морских судов.

Перейти к техническим данным и проверке запасов:

Bussmann Mini Blade

Bussmann ATC Blade

Bussmann ATC-LP Blade

Bussmann MAXI Blade

Bussmann Shortstop

Bussmann

Mid-Range

Bussmann Marine с рейтингом

Что такое термомагнитные автоматические выключатели?

Практически каждый знаком с последствиями срабатывания выключателя в доме. Внезапно у вас пропадает электричество в одной или нескольких розетках, и вам приходится идти в подвал или в гараж, чтобы снова включить электрическую панель. Обычно это происходит, когда слишком много приборов подключено к одной розетке или к одной и той же электрической цепи. Это то, что вызывает срабатывание автоматического выключателя и защищает вас от потенциальных электрических опасностей.

Но что такое автоматический выключатель и почему он так важен в вашем доме? Давайте посмотрим поближе.

Что такое автоматический выключатель?

Мы начнем с выяснения разницы между функцией автоматического выключателя и его назначением .

1. Функция автоматического выключателя. Функция автоматического выключателя состоит в «разрыве» (то есть отключении) электрической цепи. Он делает это автоматически, когда обнаруживает:

* электрическую перегрузку — Потребляемая мощность в одной из цепей превышает допустимую, обычно из-за того, что вы подключили слишком много элементов одновременно.

OR

* короткое замыкание — электрическая цепь случайно укорачивается, когда провод под напряжением входит в контакт с другой частью цепи (обычно из-за неисправной изоляции) и выбирает путь наименьшего сопротивления. Это может привести к возникновению электрического заряда в неожиданном месте … например, в выключателе света.

После того, как проблема с электричеством будет решена, автоматический выключатель можно вручную или автоматически настроить на возобновление подачи электроэнергии.

2. Назначение автоматического выключателя . Назначение автоматического выключателя — предотвратить повреждение. Перенапряженная или неисправная электрическая система может нанести большой вред бытовой технике и электронике. Что еще более серьезно, это может поставить под угрозу вас и вашу семью с риском поражения электрическим током, поражения электрическим током или электрического пожара.

Автоматические выключатели бывают разных размеров и типов и могут использоваться для защиты всего, от бытовой техники и электронных устройств до высоковольтных цепей, обслуживающих целые города.

Определение термического магнитного прерывателя цепи

Сегодня в американских домах наиболее распространенным типом являются термомагнитные прерыватели цепи. Это автоматические выключатели, в которых используются два компонента для обнаружения электрических повреждений.

Первый компонент — это электромагнит, чувствительный к большим скачкам электрического тока. Скачки напряжения могут вызвать короткое замыкание, которое может серьезно повредить ваши ценные электрические приборы (такие как сушилка для одежды или кондиционер) или крупную электронику (например, DVD-плеер или настольный компьютер).Электромагнит мгновенно реагирует на такие опасные ситуации, перекрывая подачу электричества, чтобы ваши приборы были защищены.

Второй компонент, используемый в термомагнитном выключателе, представляет собой термобиметаллическую полосу, которая реагирует на длительные электрические скачки низкого уровня или перегрузки электрического тока. Чрезмерные электрические токи нагреют биметаллическую полосу до такой степени, что она согнется в направлении планки отключения, которая отключает цепь.

Термомагнитные автоматические выключатели популярны, потому что они могут быстро ограничить короткое замыкание, а затем возобновить подачу электричества после того, как перенапряжение пройдет.

Защита автоматических выключателей

1. Установите термомагнитные выключатели в соответствии с инструкциями производителя для безопасной и эффективной работы.


2. Ограничьте потребление электроэнергии, чтобы предотвратить перегрузку цепей. (Дополнительное преимущество: этот совет также позволяет сэкономить деньги на счетах за коммунальные услуги). Старайтесь подключать к разным схемам электроприборы с большим потреблением энергии, такие как обогреватели, утюги, тостеры и фены. Избегайте перегрузки системы удлинителями с несколькими розетками.По возможности выключайте бытовые приборы и электронику, когда они не используются.


3. Установите GFCI (выходы прерывателя цепи замыкания на землю) и проверяйте их ежемесячно.
4. Пересмотрите свою существующую электрическую систему, если у вас часто возникают проблемы с отключением выключателя. Вызовите квалифицированного электрика, чтобы оценить систему и произвести необходимые обновления.

Абсолютно все, что вам нужно знать о тепловом магнитном контуре

Вы знаете, как работает термомагнитный выключатель?

Если нет, то стоит узнать, поскольку эти популярные варианты, вероятно, будут лучшим выбором для вашего дома или здания.

Как работает термомагнитный автоматический выключатель

Несмотря на название, на самом деле довольно легко понять, как работает термомагнитный выключатель. Вам просто нужно сначала понять, как работают две другие версии.

Как работает магнитный прерыватель цепи

Основное различие между этими двумя автоматическими выключателями заключается в том, что заставляет их срабатывать. Другими словами, разница в том, как они защищают электропроводку дома / здания.

В магнитном выключателе это делается с помощью электромагнита.

Когда через прерыватель протекает допустимый ток, электромагнит не изменяется. Он откалиброван для перемещения планки отключения при наличии достаточной магнитной силы через достаточно сильный ток.

По мере того, как ток через катушку увеличивается, он может в конечном итоге достичь порога, когда он станет достаточно мощным, чтобы тянуть штангу отключения к электромагниту. Это откроет контакты и остановит ток.

Таким образом, он предотвращает возникновение значительного ущерба, в том числе пожара.

Магнитные выключатели отключаются немедленно, , когда ток становится слишком большим. В тот момент, когда магнитный ток становится достаточно сильным, он автоматически перемещает планку отключения.

Как работает тепловой автоматический выключатель

Тепловой выключатель выполняет то же самое за счет использования биметаллической ленты.

Опять же, когда сила тока нарастает, она становится все горячее и горячее.

В какой-то момент температура достигает заданного порога для прерывателя и фактически повреждает биметаллическую полосу до такой степени, что она дает и разрывает соединение.

К счастью, когда она остынет, полосу можно сбросить и продолжить нормальную работу.

В отличие от магнитной версии, тепловой выключатель срабатывает с выдержкой времени. Тепло должно накапливаться до тех пор, пока оно не сможет деформировать полосу настолько, чтобы остановить работу.

Как работает термомагнитный автоматический выключатель

Как следует из названия, термомагнитный выключатель работает за счет комбинации двух вышеуказанных версий.

По сути, он использует обе формы для защиты проводников и других элементов, подключенных к выключателю, от опасностей чрезмерного тока.

Основным преимуществом работы теплового магнитного выключателя является то, что он обеспечивает мгновенную защиту и защиту с выдержкой времени.

Мгновенная защита хороша для отключения очень мощных токов, которые не являются частью нормальной работы, например, при замыканиях на линии, замыканиях на землю и на короткие замыкания. Их нужно немедленно прервать, иначе они могут стать опасными, даже фатальными.

Так зачем вам отсроченный ответ?

Некоторое электрическое оборудование временно потребляет токи, превышающие их номинальные значения.Это часть их нормальной работы. Примеры этого типа оборудования включают электродвигатели и лампы HID.

При запуске они могут выдерживать очень высокие пусковые токи.

Магнитный выключатель не удовлетворяет этому первоначальному требованию, поэтому эти устройства не будут работать.

Выберите термомагнитный автоматический выключатель

Преимущества использования термомагнитного выключателя должны быть очевидны. Короче говоря, они сохранят ваш дом или здание в безопасности , не ограничивая типы устройств, которые вы можете использовать.Учитывая их популярность, у вас также не возникнет проблем с поиском того, что соответствует вашим уникальным потребностям.

Тепловой магнитный, гидравлический магнитный и интеллектуальный> Что нового> Блог Leviton

На фото слева направо: тепловой магнитный автоматический выключатель, гидравлический магнитный автоматический выключатель и интеллектуальный автоматический выключатель

Правильный выключатель для правильного применения

Вы хотите уменьшить количество ложных срабатываний на вашем центре нагрузки? Выбор правильного автоматического выключателя для вашей установки — хороший первый шаг. Leviton Load Center предлагает термомагнитные, гидравлические магнитные и интеллектуальные автоматические выключатели, ключевое различие между этими технологиями заключается в том, как они реагируют на перегрузки.

Где находится ваш центр нагрузки?

В зависимости от того, где вы устанавливаете центр нагрузки, вам следует уделять особое внимание выбору автоматического выключателя. Точное отключение является ключевым компонентом работы любого автоматического выключателя, и разные типы автоматических выключателей могут вести себя по-разному в суровых условиях.

Если вы устанавливаете центр нагрузки в помещении, вам подойдут термомагнитные выключатели. По своей конструкции на характеристики термомагнитных автоматических выключателей может влиять температура окружающей среды, поэтому они являются отличным выбором практически для всех внутренних установок, где температура не колеблется далеко от среднего диапазона. Термомагнитные автоматические выключатели не обладают интеллектуальной технологией, поэтому, если вы хотите удаленно управлять электроэнергией в своем доме, читайте дальше.

Если вы устанавливаете центр нагрузки в среде, где температура может варьироваться от -40 ° F до 185 ° F, вам следует выбрать гидравлические магнитные автоматические выключатели. Из-за необходимости оказания первой помощи и различных требований коммунальных служб установка на открытом воздухе становится все более распространенной, что потенциально подвергает центр нагрузки суровым условиям окружающей среды, где могут возникать экстремальные температуры. Гидравлические магнитные выключатели используют специальный соленоид и другие компоненты для отключения выключателя при перегрузке.Такая конфигурация обеспечивает точное отключение даже в самых экстремальных температурных условиях.

Интеллектуальные автоматические выключатели

позволяют удаленно управлять, контролировать и контролировать энергопотребление — и все это из приложения My Leviton на вашем телефоне, планшете или компьютере. Все интеллектуальные автоматические выключатели Leviton имеют встроенную гидравлическую магнитную технологию, поэтому вы получаете превосходные характеристики отключения в пакете с подключением к Интернету.

Заключение

Центр нагрузки настолько эффективен, насколько эффективны выключатели, которые в нем установлены.Благодаря вариантам теплового и гидравлического магнитного выключателя, а также интеллектуального автоматического выключателя Leviton обеспечивает гибкость для любой установки. Чтобы узнать больше о Leviton Load Center, посетите www.leviton.com/loadcenter. Для получения дополнительной технической информации о термомагнитных и гидравлических магнитных технологиях, пожалуйста, обратитесь к нашему Техническому примечанию по применению.

▷ Термомагнитные автоматические выключатели

В прошлый раз один из членов сообщества по имени Насир рассказал нам о «Магнитных выключателях».Сегодня он продолжает свою серию учебных пособий, рассказывая нам о еще одном типе автоматических выключателей.

Помните, что вы также можете присылать нам статьи с свидетельствами, отправив письмо команде!

Термомагнитные выключатели — это лишь усовершенствованная форма магнитных выключателей, которые мы изучали ранее. Разница заключается в том, что магнитные прерыватели цепи имеют единственный механизм, который работает от соленоида или электромагнита, и цепь отключается, когда магнитное поле магнита становится достаточно сильным из-за чрезмерного тока, протекающего в цепи.

Итак, сначала изучаем основной принцип работы термомагнитных выключателей, который заключается в том, что когда через цепь протекает чрезмерный ток, термочувствительные элементы, прикрепленные к расцепителю, нагреваются и размыкают контакты, так что ток немедленно прекращается предотвращая повреждение цепи.

Термомагнитный выключатель показан на рисунке ниже:

Термомагнитный выключатель имеет два отключающих механизма, на которые срабатывает установка.Это:

1. Выключатель биметаллический
2. Электромагнит

Биметаллический переключатель

В этом случае биметаллический переключатель присоединяется к расцепителю автоматического выключателя. Он действует как датчик температуры.

В случае неисправности проводки или другой проблемы, когда через цепь пытается протекать чрезмерно большой ток, он сначала проходит через биметаллический переключатель, прикрепленный к расцепителю, так как это также путь цепи, через который протекает ток. должен течь.

Биметаллический выключатель нагревается из-за большой силы тока. Из-за этого нагрева биметаллический переключатель изгибается и касается расцепляющей планки, на которой он установлен. Этот контакт вызывает вращение планки отключения, тем самым размыкая контакт с цепью впереди. Таким образом прекращается прохождение тока.

Когда безопасная величина тока восстанавливается, переключатель мгновенно охлаждается, и контакт расцепителя с цепью впереди восстанавливается, позволяя току течь безопасно.

Электромагнит

В случае электромагнита провод наматывается на железный сердечник, образуя таким образом электромагнит. Когда через цепь пытается протекать большой ток, электромагнит начинает генерировать очень сильное магнитное поле, величина которого прямо пропорциональна величине тока.

У этого сильного магнитного поля достаточно силы, чтобы привлечь ближайший якорь, который затем пытается двигаться в направлении электромагнита, касаясь на своем пути расцепителя.

Когда расцепитель входит в контакт с якорем, он вращается так же, как указано выше, и, следовательно, его контакт размыкается с внешней цепью. Когда значение тока уменьшается и возвращается к безопасному значению, магнитное поле также уменьшается и первоначальный контакт сохраняется.

Этот механизм показан на рисунке ниже:

Термомагнитные выключатели используются для быстрого переключения, например, в местах, где необходимо очень быстро ограничить ток.Их переключение происходит так быстро, что цепь размыкается или замыкается всего за несколько миллисекунд.

Это все о рабочем механизме термомагнитных автоматических выключателей. До сих пор обсуждались почти все основные типы выключателей, которые сейчас широко используются. Итак, в следующем мы поговорим об отключении автоматических выключателей.

Насир.

Выбор неправильного автоматического выключателя — пустая трата денег или хуже

Это всего лишь автоматический выключатель.Как трудно это может быть? Удивительное количество инженеров выбирают автоматический выключатель неправильного типа для защиты своего оборудования. Инженеры часто чрезмерно или недостаточно защищают конструкции, что приводит к увеличению затрат или отказу оборудования, что может привести к пожару. Выбрать автоматический выключатель несложно. Понимание того, как избежать нескольких распространенных ошибок при выборе автоматических выключателей, поможет вам защитить вашу конструкцию.

Немногие инженеры-конструкторы понимают нагрузочные характеристики своих конструкций и необходимую им защиту цепей.Многие не принимают во внимание пусковой ток, временный скачок тока, связанный с двигателями, трансформаторами и большими конденсаторами. Чтобы приспособиться к пусковому току, разработчики должны указать автоматический выключатель теплового или гидромагнитного типа, который имеет задержку во избежание ложного срабатывания.

Разработчики также должны оценивать характеристики нагрузки во время запуска оборудования, в нормальных условиях эксплуатации и во время отказа оборудования, чтобы определить возможные всплески тока. Представление конструкции осциллографа поможет инженерам полностью понять характеристики нагрузки и определить точную величину и продолжительность пускового тока.Номинал автоматического выключателя не должен превышать высоту шипа. Если автоматический выключатель является автоматическим выключателем с задержкой, временный всплеск не сработает.

По общему правилу следует указать автоматический выключатель, рассчитанный на 100% продолжительной или средней нагрузки. Однако, если нормальный импульсный ток длится дольше одной минуты, укажите автоматический выключатель, рассчитанный на 100% импульсного тока.

Если осциллограф недоступен, вычислите совокупный бросок тока двигателей и других компонентов при запуске.Это можно оценить, используя такие характеристики, как ток заторможенного ротора, опубликованные в технических паспортах производителей компонентов. Но различные факторы, включая потери в линии, делают этот подход приблизительным.

Многие инженеры опасаются ложных срабатываний, поэтому они устанавливают автоматические выключатели с номиналом намного выше необходимого. В основном это связано с путаницей между номинальными токами предохранителя и автоматического выключателя. Обычно предохранители прерывают цепь, когда сила тока равна номиналу предохранителя.Номинал автоматического выключателя — это максимальный ток, который он может выдерживать непрерывно. Тепловой выключатель на 10 А легко выдержит временный скачок напряжения 14 А.

Другая распространенная ошибка — это неправильный выбор технологии автоматического выключателя для приложения. Доступны четыре варианта: тепловой, термомагнитный, магнитный и высокопроизводительный. Каждый тип предлагает разные электрические характеристики и опции.

Подходящие для оборудования, в котором сильные импульсные токи сопровождают запуск двигателей, тепловые выключатели используют биметаллическую технологию, чтобы различать безопасные токи включения / переходные процессы и длительные перегрузки. Типичный тепловой выключатель должен сработать в течение одного часа при 140% от своего номинала. Механизм фиксации делает эти устройства очень устойчивыми к ударам и вибрации.

Широко используемые в телекоммуникациях, управлении технологическими процессами и автоматизации производства, термомагнитные выключатели защищают критические системы, сводя к минимуму риск нарушения работы оборудования. Высокие сверхтоки заставляют соленоид быстро запускать механизм расцепления, в то время как тепловой механизм реагирует на длительные перегрузки низкого уровня.

Магнитные выключатели

используют соленоид и быстро срабатывают при достижении порогового тока. Типичное время срабатывания составляет 10 мс или меньше. Часто соленоид сочетается с гидравлической задержкой, чтобы выключатель выдерживал скачки тока без ложного срабатывания. Эти автоматические выключатели следует устанавливать вертикально, чтобы избежать воздействия силы тяжести на соленоид, которое может повлиять на время срабатывания.

Высокопроизводительные автоматические выключатели предназначены для работы в тяжелых условиях, например, в аэрокосмической, военной и строительной сферах.Они имеют многие из тех же характеристик отключения, что и тепловые, термомагнитные или магнитные выключатели, но соответствуют более высокому уровню условий окружающей среды или электрических условий. Некоторые модели выдерживают вибрацию до 15 g (от 70 до 2000 Гц) и удары до 75 g (11 мс).

Для некоторых приложений требуется, чтобы автоматический выключатель работал непрерывно при высоких или низких температурах. В этих случаях проектировщики должны следовать рекомендациям производителя по температурной компенсации. Термовыключатели по-разному реагируют на перегрузки по току в зависимости от температуры окружающей среды.Они имеют более длительную задержку в холодной среде и более низкие токи отключения при воздействии высоких температур.

Распространенной ошибкой является предположение, что снижение номинальных характеристик необходимо для всех сред, в которых наблюдается резкое повышение температуры окружающей среды. Фактически, характеристики теплового выключателя соответствуют требованиям к производительности системы, предполагая, что она подвергается воздействию той же температуры окружающей среды. Например, обмотки двигателя нуждаются в большей защите от перегрева при 90 ° C, чем те же обмотки при 20 ° C.

электрическое — Как подключить тепловой выключатель и выключатель вместе?

Я согласен с другими комментариями и ответами, которые указывают на то, что идентифицированные вами компоненты кажутся изворотливыми и что вы могли бы использовать стандартные части.

Тем не менее, я согласен с общим представлением о том, что вы пытаетесь сделать, и я построил аналогичную систему в своем магазине; позвольте мне описать это для вас.

Во-первых, торговые точки и фонари находятся на разных цепях.Это важно. Если электроинструмент взорвет выключатель розетки, я хочу, чтобы свет включился, пока я держу вращающийся, перегретый или, возможно, электрически неисправный электроинструмент. Настольная пила также находится в специальной цепи.

Схема оснащена автоматическим выключателем на 20 А, который защищает от перегрузок по току, которые могут привести к возгоранию дома.

Во-вторых, все торговые точки находятся ниже GFCI. Оглядываясь назад, возможно, это была не самая лучшая идея. В цехе нет влаги, и асинхронные двигатели теоретически могут изменять ток в нейтрали при запуске и выключении — помните, что индукция пропорциональна скорости изменения тока , и ток быстро изменяется при переключении инструмента. включен или выключен — достаточно, чтобы отключить GFCI.На практике у меня никогда не было проблем с этим, но GFCI в моем гараже, к которому подключен строгальный станок, иногда срабатывает.

GFCI защищает от замыканий на землю, которые могут привести к поражению человека электрическим током.

В-третьих, я заказал следующую схему проводки. Армированный кабель с выходным концом идет от розетки с защитой GFCI к удобной металлической коробке с одним из них:

http://www. amazon.com/Woodstock-D4151-220-Volt-Paddle-Switch/dp/B005W17FRS/ref=pd_sim_hi_7?ie=UTF8&refRID=07S3156MTTQR1E4YCK19

Этот переключатель обладает рядом интересных свойств безопасности.Он рассчитан на очень высокие токи. Лопатка позволяет очень легко выключить выключатель. И самое главное: если питание пропадает — из-за срабатывания GFCI, из-за срабатывания выключателя или из-за отключения питания всего дома — то он автоматически переходит в режим отключения.

Опасный сценарий, который это смягчает: предположим, что отключилось электричество, пока вы находитесь в магазине. Теперь вы стоите в темной комнате с вращающимся электроинструментом, а это уже плохо. Предположим, вам удалось безопасно положить инструмент в темноте, когда на снова подано питание.Теперь у вас есть вращающийся электроинструмент на вашей скамейке перед вами, который врезается в неизвестно что и, возможно, отбрасывает вас назад.

Поскольку коммутатор автоматически переходит в режим выключения в случае сбоя питания, этого сценария не происходит. Сбой питания, и даже если инструмент все еще включен, выключатель выключен. Следовательно, переключатель должен располагаться ниже по потоку от всего, что может случайно отключить питание. Он должен быть после всех выключателей, GFCI и прочего.

Этот выключатель затем запитывает розетку — тоже в удобной металлической коробке, — к которой я подключил отрезную пилу и пылесборник. Когда переключатель включен, пылесборник включается автоматически — я оставляю его постоянно включенным — и на пилу подается питание. Я никогда не оставляю пилу включенной случайно, потому что пылесборник все еще работает, и я не могу запустить пилу без пылесборника.

Что касается вашего 15-амперного выключателя, я бы не стал возиться с ним. Замените 20-амперный выключатель на панели на 15-амперный выключатель, если вы опасаетесь перегрузки по току.Если вам нужен еще один выключатель, снова поместите его перед выключателем безопасности . Если выключатель срабатывает, вы хотите, чтобы выключатель перешел в безопасный режим.

No related posts.
